ARISTON LSF 835 User Manual [ru]

Руководство по эксплуатации

Русский, 1

LSF 835

Укра¿нська, 13

ПОСУДОМОЕЧНАЯ МАШИНА

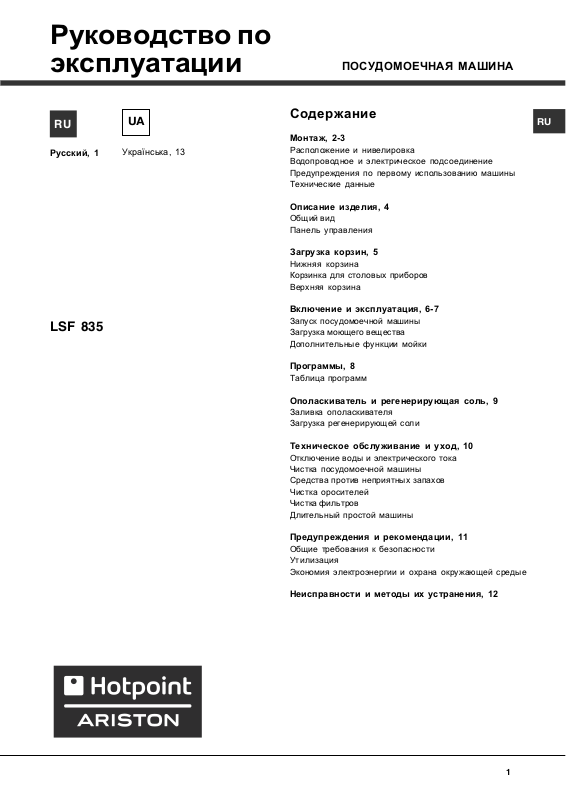

Содержание

Монтаж, 2-3

Расположение и нивелировка Водопроводное и электрическое подсоединение Предупреждения по первому использованию машины Технические данные

Описание изделия, 4

Общий вид Панель управления

Загрузка корзин, 5

Нижняя корзина Корзинка для столовых приборов Верхняя корзина

Включение и эксплуатация, 6-7

Запуск посудомоечной машины Загрузка моющего вещества Дополнительные функции мойки

Программы, 8

Таблица программ

Ополаскиватель и регенерирующая соль, 9

Заливка ополаскивателя Загрузка регенерирующей соли

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Чистка посудомоечной машины Средства против неприятных запахов Чистка оросителей Чистка фильтров Длительный простой машины

Предупреждения и рекомендации, 11

Общие требования к безопасности Утилизация Экономия электроэнергии и охрана окружающей средые

Неисправности и методы их устранения, 12



Монтаж

Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное техническое руководство сопровождало изделие.

Внимательно прочитайте инструкции: в них содержатся важные сведения об установке изделия, его эксплуатации и безопасности.

В случае переезда перевозите машину в вертикальном положении. В случае крайней необходимости машина может быть положена задней стороной вниз.

Расположение и нивелировка

1. Снимите упаковку с изделия и проверьте, чтобы на нем не было повреждений, нанесенных при транспортировке. При обнаружении повреждений не подсоединяйте машину, а обратиться к продавцу.

2. Установите посудомоечную машину в нишу кухонного гарнитура, так чтобы сбоков или сзади она прилегала к стене или к кухонным элементам. Изделие также может быть встроено под сплошной столешницей кухонного гарнитура Монтажа).

3. Установите посудомоечную машину на ровный и твердый пол. Выровняйте машину, отвинчивая или завинчивай передние опорные ножки до идеально горизонтального положения машины. Точная нивелировка гарантирует стабильность и помогает избежать вибраций, шумов и смещений машины.

4. Отрегулируйте высоту задней опоры, повернув шестигранную красную втулку, расположенную спереди, в центральной нижней части посудомоечной машины, шестигранным разводным ключом с раскрытием 8 мм по часовой стрелке для увеличения высоты и против часовой стрелки для ее уменьшения. (см. лист с инструкциями по встроенному монтажу, прилагающийся к документации на машину).

Водопроводное и электрическое подсоединение Электрическое и водопроводное подсоединения машины должны выполняться только квалифицированным техником.

Посудомоечная машина не должна давить на трубы или на провод электропитания.

Изделие должно быть подсоединено к водопроводу при помощи новых труб. Не используйте б/у трубы.

* (см. схему

Подсоединение шланга подачи воды.

 Подсоединение к водопроводу холодной воды:

прочно привинтите трубу подачи воды к крану с резьбовым отверстием 3/4 газ. Перед закруткой дайте стечь воде до тех пор, пока она не станет прозрачной во избежание засорения машины нечистотами.

 Подсоединение к водопроводу горячей воды: если

в вашем доме централизованная система отопления, посудомоечная машина может быть запитана горячей водой из водопровода, если температура воды не превышает 60°C. Привинтите трубу к крану, как описано выше для трубы холодной воды.

Если длина водопроводного шланга будет недостаточной, следует обратиться в специализированный магазин или к уполномоченному сантехнику (см. Техническое обслуживание).

Давление воды должно быть в пределах значений, указанных в таблице Технические данные (ñì. сбоку).

Проверьте, чтобы водопроводный шланг не был заломлен или сжат.

Защита против затопления

Во избежание затопления посудомоечная машина:

- оснащена системой, перекрывающей подачу воды в случае аномалии или внутренних утечек.

Некоторые модели оснащены дополнительным защитным устройством New Acqua Stop предохраняющим от затопления даже в случае разрыва водопроводного шланга.

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

Категорически запрещается обрезать шланг подачи воды, так как вдоль него проходят элементы под напряжением.

Трубы подачи воды (А) и слива (В) и кабель электропитания должны располагаться слева или справа от для оптимальной установки машины (ñì.

схему).

* Имеется только в некоторых моделях

Подсоединение сливного шланга

Подсоедините сливной шланг, не сгибая его, к сливному трубопроводу с минимальным диаметром 4 см. Или положите его на край раковины или ванны. Свободный конец сливного шланга не должен оставаться погруженным в воду.

Пленка защиты от конденсата*

После установки посудомоечной машины в нишу кухонного элемента откройте ее дверцу и наклейте прозрачную самоклеящуюся полоску снизу деревянной кухонной рабочей поверхности для ее защиты от возможного конденсата.

Специальная

пластмассовая направляющая

* служит для

оптимального размещения сливного шланга: прочно закрепите направляющую на стене во избежание смещения сливного шланга и утечки воды.

Отрезок шланга, промаркированный буквой А, должен располагаться на высоте от 40 до 100 (см. схему).

Не рекомендуется использовать удлинительные

шланги.

Электрическое подсоединение

Перед подсоединением вилки машины к электрической розетке необходимо проверить следующее:

 сетевая розетка должна быть соединена с

заземлением и соответствовать нормативам;

 сетевая розетка должна быть рассчитана на

максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. раздел «Описание посудомоечной машины»);

 напряжение сети электропитания должно

соответствовать данным на паспортной табличке, расположенной с внутренней стороны дверцы машины;

 сетевая розетка должна быть совместима со

штепсельной вилкой изделия. В противном случае поручите замену вилки уполномоченному технику (см. Техническое обслуживание); не используйте удлинители и тройники.

Изделие должно быть установлено таким образом, чтобы провод электропитания и электророзетка были легко доступны.

Кабель электропитания изделия не должен быть

согнут или сжат.

Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (ñì. Техническое обслуживание).

Предупреждения по первому использованию машины

После установки машины, непосредственно перед первым циклом мойки заполните бачок соли водой и засыпьте в него примерно 1 кг соли (см. раздел Ополаскиватель и регенерирующая соль): если вода будет вытекать из бачка, это нормальное явление. Выберите степень жесткости воды (см. раздел Ополаскиватель и регенерирующая соль).

- После загрузки соли индикатор ОТСУТСТВИЕ

* гаснет.

ÑÎËÈ

Если бачок не будет заполнен солью, смягчитель

воды и нагревательный элемент могут повредиться.

Технические данные

Габаритные размеры

Вместимость

Давление в водопроводе

Напряжение электропитания

Полная потребляемая мощность

Плавкий предохранитель

AIO77

ширина 45 см. высота 85 см. глубина 60 см.

10 стандартных столовых приб оров

0,05 ч 1 МПа (0,5 ч 10 бар) 7,25 psi-145 psi

см. табличку с техническими ха рактеристиками

Данное изделие соответствует следующим Директивам Европ ейского Сообщества:

2006/95/СЕЕ от 16/01/2007 (Низ кое напряжение) и последующи м дополнениям;

-89/336/СЕЕ от 03.05.89 (Элект ромагнитная совместимость) и последующим дополнениям;

- 97/17 CEE (Этикетирование)

- 2002/96/CE

Производитель не несет ответственности за последствия несоблюдения перечисленных выше требований.

* Имеется только в некоторых моделях

Описание изделия

Общий вид

Панель управления

Выбор программы

Кнопка

ÂÊË.-ÂÛÊË./Reset

1. Верхняя корзина

2. Верхний ороситель

3. Откидные полки

4. Регулятор высоты корзины

5. Нижняя корзина

6. Нижний ороситель

7. Корзинка для столовых приборов

8. Фильтр мойки

9. Бачок соли

10. Дозаторы моечного средства и дозатор

ополаскивателя

11. Паспортная табличка

12. Панель управления

Кнопка

Display

***

Индикатор- Кнопка Пуск/Пауза

Кнопка Запуск с задержкой

Кнопка Многофункциональные таблетки

Display

Светящийся индикатор

номера программы

Индикатор

Отсутствие

ополаскивателя

Индикатор

Отсутствие соли

Мойка

Половина загрузки

Кнопка

Индикатор Сушка

Светящийся индикатор остающегося времени

Индикаторы Пуск с задержкой

Индикатор Многофункциональные таблетки

Индикатор Половина загрузки

*** Только в полностью встраиваемых моделях

* Имеется только в некоторых моделях.

Количество и типы программ и дополнительных функций варьируют в зависимости от модели посудомоечной машины.

Загрузка корзин

Перед загрузкой корзин удалите с посуды остатки пищи, вылейте оставшееся содержимое из стаканов и чашек. Установите в посудомоечную машину посуду прочно во избежание ее опрокидывания. Загрузив посуду, проверьте, чтобы лопасти оросителей могли свободно вращаться.

Нижняя корзина

В нижнюю корзину можно загружать кастрюли, крышки, тарелки, салатницы, столовые приборы и т.д.в соответствии с примерами загрузки. Большие блюда и крышки лучше устанавливать по краям корзины, обращая внимание, чтобы они не препятствовали вращению верхнего оросителя.

Некоторые модели посудомоечных машин укомплектованы откидными подставками использовать в вертикальном положении для размещения тарелок или же в горизонтальном для размещения

кастрюль и салатниц.

Корзинка для столовых приборов

Тип корзинки для столовых приборов может варьировать в зависимости от модели посудомоечной машины. Корзинка для столовых приборов может быть установлена в передней части нижней корзины, продев ее между фиксированными вставками, или в верхней корзине. Последнее решение рекомендуется для мытья посуды в режиме половины загрузки (в моделях, имеющих эту функцию).

*, которые можно также

- Корзина оснащена раздвижными полками для более удобного размещения столовых приборов.

Наклон А Наклон В Наклон С

- Приподнимите откидную полку, слегка протолкните и установите с нужным наклоном..

Регуляция высоты верхней корзины

Для облегчения размещения посуды можно отрегулировать высоту верхней корзины:

Рекомендуется регулировать высоту верхней корзины

БЕЗ ПОСУДЫ.

Никогда не поднимайте и не опускайте корзину, взявшись за нее только с одной стороны.

Oткройте крепления направляющих корзины справа и слева и выньте корзину. Установите ее вверху или внизу, пропустив ее по направляющим вплоть до входа передних роликов и закройте крепления (см. схему).

Если корзина оснащена ручками Dual

Space

* (см. схему), выдвиньте верхнюю

корзину до упора, взьмитесь за ручки по бокам корзины и переместите ее вверх или вниз, после чего задвиньте корзину назад.

Примеры загрузки верхней корзины

Ножи и острые столовые приборы должны быть помещены в корзинку для столовых приборов острыми концам вниз или горизонтально уложены на откидных полках верхней корзины.

Пример установки корзины для столовых приборов

Верхняя корзина

В эту корзину помещается хрупкая и легкая посуда: стаканы, чайные и кофейные чашки, блюдца, мелкие салатницы, сковороды, мелкие кастрюли с незначительным загрязнением в соответствии с Примерами загрузки  Чашки и чашечки, Длинные и острые ножи, разделочные

столовые приборы: разместите их на откидных полках

Откидные полки с варьируемым наклоном*

- Наклон полок позволяет получить больше места в верхней корзине, разместить бокалы с ножками разной длины и оптимизировать результат сушки.

Примеры загрузки нижней корзины

Посуда, неподходящая для мойки в посудомоечной машине

 Деревянная посуда, посуда с деревянными, костяными

ручками или склеенная посуда.

 Алюминиевая, медная, латунная, оловянная посуда или из

сплава олова.  Пластмассовая нетермоустойчивая посуда.  Старинный фарфор или посуда с ручной росписью.  Старинная серебряная посуда. Современную серебряную

посуду можно мыть в машине по деликатной программе,

проверив, чтобы эта посуда не касалась посуды из других

металлов.

Рекомендуем пользоваться посудой, пригодной для мытья

в посудомоечной машине.

* Имеется только в некоторых моделях.

** Варьирует количество и положение.

Включение и эксплуатация

Запуск посудомоечной машины

1. Откройте водопроводный кран.

2. Нажмите кнопку ВКЛ.-ВЫКЛ.: все индикаторы на консоли управления загорятся на несколько секунд.

3. Откройте дверцу и поместите в дозатор моющее вещество (см. ниже).

4. Загрузите посуду в корзины (см. Загрузка корзин) и закройте дверцу.

5. Выберите программу в зависимости от типа посуды и степени ее загрязнения (см. Таблицу программ), нажав кнопку P.

6. Выберите дополнительные функции мойки

7. Нажмите кнопку Пуск/Пауза (кнопка горит, не мигая): длинный звуковой сигнал извещает о запуске программы. Загорается индикатор мойки, и на дисплее показывается номер программы и время, остающееся до ее завершения.

8. По завершении программы два коротких звуковых сигнала известят об окончании программы, кнопка Пуск/ Пауза погаснет, и на дисплее появится надпись END. Выключите машину при помощи кнопки ВКЛ.-ВЫКЛ., перекройте водопроводный кран и отсоедините штепсельную вилку машины от сетевой розетки.

9. Подождите несколько минут перед тем, как вынуть посуду из машины во избежание ожегов. Выгрузку посуды

из машины начинайте с нижней корзины.

программ AUTO

машины укомплектована специальным сенсором, определяющим степень загрязнения и программирующим оптимальный и экономичный режим мойки. Продолжительность автоматических программ может варьировать благодаря этому сенсору.

*: данная модель посудомоечной

Изменение текущей программы

Если Вы неправильно выбрали программу, ее можно изменить, если с момента ее запуска прошло несколько минут: при необходимости изменить программу мойки после запуска цикла выключите машину, нажав на несколько секунд кнопку ВКЛ./ВЫКЛ./Отмена, и вновь включите ее той же кнопкой, вновь выберите нужную программу и дополнительные функции.

* (см. сбоку).

Загрузка моющего вещества

Хороший результат мойки зависит также от

правильной дозировки моющего средства, излишек

которого не улучшает эффективность мойки, а только

загрязняет окружающую среду.

Используйте только специальные моющие

средства для посудомоечных машин.

НЕ ИСПОЛЬЗУЙТЕ моющие средства для ручного

мытья посуды.

Излишек моющего средства может оставить

следы от пены по завершении цикла.

Рекомендуется использовать моющее средство в таблетках, только если в Вашей модели имеется дополнительная функция МНОГОФУНКЦИОНАЛЬНЫЕ ТАБЛЕТКИ.

Оптимальные результаты мойки и сушки достигаются только в случае использования моющего средства в порошке, жидкого ополаскивателя и регенерирующей соли.

дозатор А: Моющее средство дозатор В: Моющее средство для предварительной мойки

1. Откройте крышку С, нажав на кнопку D.

2. Поместите в дозатор моющее средство согласно рекомендациям, приведенным в Таблице программ:  в порошке: дозаторы А и В.  в таблетках: если по программе

требуется 1 штука, положите таблетку в дозатор А и закройте крышку. Если по программе предусмотрено 2 таблетки, положите вторую на дно машины..

3. Удалите остатки моющего средства с краев дозатора и закройте крышку с щелчком.

Порядок догрузки посуды

Нажмите кнопку Пуск/Пауза (кнопка мигает). Откройте дверцу, стараясь не обжечься паром, и доложите посуду в машину. Нажмите кнопку Пуск/Пауза (кнопка горит, не мигая): цикл мойки продолжится.

Нажмите кнопку Пуск/Пауза для прерывания цикла. Прервется как текущая программа, так и заданный Отложенный запуск. На данном этапе нельзя изменить программу.

Случайное прерывание мойки

Если в процессе мойки Вы откроете дверцу машины или внезапно отключится электропитание, программа мойки прервется. Когда дверца машины закроется или вернется электроэнергия, программа возобновится с того момента, в который она была прервана.

* Имеется только в некоторых моделях

Дополнительные функции мойки

Вы можете выбрать, изменить или отменить ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ только после выбора программы мойки и до нажатия кнопки Пуск/Пауза.

Могуть быть выбраны только дополнительные функции, совместимые с выбранной программой мойки.. Если какаято дополнительная функция является несовместимой с выбранной программой (см. Таблицу программ), соответствующий индикатор быстро мигнет 3 раза.

При выборе дополнительной функции, несовместимой с другой ранее заданной дополнительной функцией или программой мойки, индикатор несовместимой дополнительной функции мигнет 3 раза и погаснет, останется включенным индикатор последней выбранной функции.

Для отмены ошибочно выбранной функции вновь

нажмите соответствующую кнопку.

Отложенный запуск

Запуск программы может быть отложен на время от 1 ÷àñà äî 24 часов:

1. Выбрав нужную программу мойки и возможные дополнительные функции, нажмите кнопку ЗАПУСК С ЗАДЕРЖКОЙ: соответствующий индикатор загорится. При помощи той же кнопки выберите время, когда Вам удобно запустить цикл мойки (от 1 часа до 24 часов).

2. Подтвердите выбор при помощи кнопки Пуск/Пауза, после чего начнется обратный отсчет. Время отложенного запуска показывается на дисплее, и кнопка Пуск/Пауза перестает мигать (стабильно горит).

3. По истечении заданного времени задежки включается один длинный звуковой сигнал, индикатор ЗАПУСК С ЗАДЕРЖКОЙ гаснет, и программа мойки запускается.

Для отменты функции ЗАПУСКА С ЗАДЕРЖКОЙ нажмите кнопку ЗАПУСК С ЗАДЕРЖКОЙ до тех пор, пока на дисплее не появится надпись OFF.

После запуска цикла нельзя задать Отложенный запуск.

Половина загрузки

Если у Вас мало грязной посуды, можно выбрать режим половина загрузки, позволяющий сэкономить воду, электроэнергию и моющее вещество. Перед выбором программы мойки нажмите кнопку ПОЛОВИНА ЗАГРУЗКИ: индикатор загорится. Еще одно нажатие кнопки ПОЛОВИНА ЗАГРУЗКИ отменяет эту фукнцию.

Не забудьте засыпать только половину дозы

моющего средства.

Рекомендуется использовать моющее вещество в

порошке.

Эта функция несовместима с программой: Короткий

цикл мойки.

Многофункциональные таблетки

Эта функция позволяет улучшить результат мойки и сушки. В случае использования многофункциональных таблеток нажмите кнопку МНОГОФУНКЦИОНАЛЬНЫЕ ТАБЛЕТКИ. Загорится соответствующий индикатор. Дополнительная функция «Многофункциональные таблетки» увеличивает продолжительность программы.

Если функция МНОГОФУНКЦИОНАЛЬНЫХ ТАБЛЕТОК не была отключена, она останется включенной при последующих включениях машины.

Рекомендуется использовать моющее средство в таблетках, только если в вашей модели имеется дополнительная функция МНОГОФУНКЦИОНАЛЬНЫЕ

ТАБЛЕТКИ.

Не рекомендуется использовать эту дополнительную функцию в программах, не предусматривающих использование многофункциональных таблеток (см. таблицу

дополнительных функций).

Дополнительные функции мойки

1. Super Wash

(Интенсивная)

2. Auto Нормальная

3. Предварительноео

поласкивание

4. Eco

5. Speed 25'/Короткий цикл мойки

6. Хрусталь

7. UltraIntensive

8. Good Night

A B C

Запуск с

задержкой

Да Да Да

Да Да Нет

Да Да Да

Да Нет Да

Да Да Да

Да Нет Да

Половина

загрузки

*Имеется только в некоторых моделях.

Многофункционал

ьные таблетки

Программы

Описание ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ смотрите в таблице Дополнительных функций на странице разделов

Запуск и эксплуатация.

Количество и тип программ и дополнительных функций варьирует в зависимости от модели посудомоечной

машины.

Рекомендации по выбору программы

Очень загрязненная посуд а и кастрюли (не использо вать для деликатной посу ды).

Нормально загрязненная посуда и кастрюли. Станд артный ежедневный цикл.

Предварительная мойка в ожидании полной загрузки машины.

Экологическая мойка с ни зким расходом электроэн ергии для посуды и кастр юль.

Экономичный короткий ци клдля мойки малозагрязн енной посуды сразу после еды. (2 тарелки +2 стакан а +4 столовых прибора + 1 кастрюля+1 маленькая с ковородка)

Экономичный короткий ци клдля мытья хрупкой посу ды, при низкой температу ре сразу после еды. (бока лы в верхней корзине + хр упкие тарелки в нижней). 6. Хрусталь

Очень грязные кастрюли или посуда с присохшими остатками пищи.

Обеспечивает отличный р езультат, бесшумную раб оты и сокращает расход. Рекомендуется для использования в ночноев ремя. 8. Good Night

Программа

1. Интенсивная

Нормальная

3. Предварител

ополаскивание

5. Короткий цикл мойки

7. UltraIntensive

мойка

2. Auto

ьное

4. Eco

Стиральное вещество

(А) = ячейка А (В) = ячейка В

Порошок Жидкое Таблетки

25 гр (А) 25 мл (А)

21 гр (А)

4 гр (В)

Нет

25 гр (А) 25 мл (А)

21 гр (А) 21 мл (А)

25 гр (А)

4 гр (В)

21 гр (А)

4 гр (В)

21 мл (А)

4 мл (В)

Нет

25 мл (А)

4 мл (В)

21 мл (А)

4 мл (В)

1 (A)

Нет

1 (A)

1 (А)

1 (на дно

машины)

1 (A)

Програм

мы с

сушкой

Есть

Нет

Есть

Нет

Есть

Дополнит

ельные

функции

A-B-C

A-B

A-B-C

A-C

A-B-C

A-C

Продолжит

ельность

программы

(допуск

±10%)

Часов мин.

2:25’

1:50’

0:08’

2:35’

0:25’

1:30’

2:35’

3:30’

Примечания:

оптимальный результат мойки выборе программы «Короткий цикл мойки» достигается при соблюдении указанного количества загружаемой посуды.

* Программа Eco, отвечающая требованиям норматива EN-50242, имеет большую продолжительность по сравнению с

другими программами, тем не менее эта программа расходует меньше электроэнергии и меньше загрязняет окружающую среду.

Примечание для Испытательных Лабораторий: за более подробной информацией касательно условий сравнительного испытания EN пошлите запрос на адрес: ASSISTENZA_EN_LVS@indesitcompany.com

Для облегчения дозировки моющего средства следует знать, что:

1 столовая ложка = 15 гр. порошка = примерно 15 мл. жидкого моющего средства - 1 чайная ложка = 5 гр. порошка = примерно 5 жидкого моющего средства

+ 16 hidden pages
