Руководство
пользователя
™
Smart-UPS
Источник бесперебойного питания
SUA5000 VA
208-230 В перем. тока
SUA3000 VA
200 В перем. тока
Монтаж в стойку 5U
Введение
Введение
О данном источнике бесперебойного питания
Источник бесперебойного питания (ИБП) компании APC™ by Schneider Electric разработан для защиты
электронного оборудования от перерывов в сетевом энергоснабжении, снижений напряжения в сети,
кратковременных провалов и скачков напряжения и тока.
колебания напряжения в сети и предохраняет электронное оборудование от опасных воздействий
посредством его автоматического отключения от сети электропитания. ИБП обеспечивает бесперебойную
подачу питания от внутренней батареи до возвращения сетевого питания на безопасный уровень или до
полного разряда батареи.
Распаковка
Перед началом установки ИБП изучите Руководство по технике безопасности.
Проверьте ИБП при получении. В случае обнаружения повреждений уведомите об этом транспортное
агентство и дилера.
Упаковка пригодна для повторного использования; сохраните ее для повторного использования или
ликвидируйте надлежащим образом.
ИБП и блоки батарей имеют большой вес. Извлеките блоки батарей, чтобы уменьшить
облегчить проведение работ по установке. См. инструкции по снятию батареи на упаковке.
Проверьте полноту комплектации:
• ИБП
• Передняя панель
• Панель дисплея
• Верхние крышки (2) и один винт
(вертикальная конфигурация)
• Разъем EPO
• Последовательный кабель
• Восемь декоративных винтов для
крепления блока в стойке
• Четыре гайки в обойме
• Два кронштейна для монтажа в стойку
(используются как стабилизаторы при
вертикальной установке)
• Восемь стопорных винтов с плоской головкой
• Две пластины для направляющих
• Восемь винтов с плоской головкой
• Стандартный комплект, в который входят:
• Документация на изделие
• Компакт-диск с документацией
• Компакт-диск с утилитами для сетевого
управления
• Инструкции по технике безопасности
• Гарантийные обязательства
ИБП отфильтровывает даже незначительные
вес ИБП и
• Дополнительные
комплектующие для
модели на 230 В:
• Разъем питания IEC
• соединительные кабели IEC
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 1
Крепеж
Технические характеристики
8
8
1
8
4
2
винты с плоской головкой для крепления планок направляющих к ИБП
стопорные винты с плоской головкой для крепления кронштейнов для монтажа в
стойку / кронштейнов-стабилизаторов к ИБП
стопорные винты с плоской головкой (черные) для крепления верхних крышек к
ИБП
декоративные винты для крепления ИБП к стойке
гайки в обойме для монтажа в стойку
кронштейны для монтажа в стойку
кронштейны-стабилизаторы для вертикальной установки
2
пластины для направляющих
Технические характеристики
Температура
Эксплуатация
Хранение
От 0 °С до 40 °C
От -15 °С до 30 °C (батареи ИБП подлежат зарядке каждые
6 месяцев)
От 30 °С до 45 °C (батареи ИБП подлежат зарядке каждые 3
месяца)
Макс. высота
над уровнем
моря
Эксплуатация
Хранение
Влажность
Масса
2 000 м
15 240 м
Относительная влажность от 0 % до 95 %, без конденсации
98 кг с батареями
49 кг без батарей
Каждая батарея - 12 кг
ПРИМЕЧАНИЕ: Номер модели и серийный номер расположены на наклейке на задней стороне блока.
Унекоторых моделей дополнительная наклейка расположена на корпусе под фальш-панелью.
2 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Данное устройство предназначено только
для использования в помещении.
Размещайте его на достаточно надежном
основании.
Не используйте ИБП в помещениях с
повышенной запыленностью или со
значениями температуры или влажности,
выходящими за допустимые пределы.
На срок службы батареи влияют факторы
окружающей среды. Высокие температуры,
напряжение ниже допустимого и частые
кратковременные периоды работы от
батарей сокращают срок службы батареи.
98 кг
Установка
4x
4x
Кронштейны для монтажа в стойку
(положение при креплении
в четырехопорную стойку)
Планки для
направляющих
Установка
Монтаж в стойку
Данное устройство предназначено для монтажа в четырехопорную стойку. Чтобы заказать комплект для
монтажа в двухопорную стойку, обратитесь к вашему дилеру или на веб-сайт APC by Schneider Electric:
www.apc.com.
ИБП и блоки батарей имеют большой вес. Извлеките блоки батарей, чтобы уменьшить вес
ИБП и облегчить проведение работ по установке. См. инструкции по снятию батареи на
упаковке.
Установите два монтажных кронштейна и планки для направляиющих
При помощи четырех винтов закрепите кронштейны и планки на ИБП. К каждой из двух сторон ИБП
крепится один монтажный
кронштейн и одна планка.
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 3
Установка
Вторая гайка в обойме:
отсчитайте три отверстия
вверх от первой гайки
Первая гайка в обойме:
отсчитайте четыре отверстия
вверх от верхнего края
направляющей
3 отверстия
4 отверстия
3 отверстия
4 отверстия
Установка блока в стойку
Перед установкой блока убедитесь в устойчивости стойки.
При установке направляющих в стойку, установите две гайки в обойме над каждой направляющей
(см. схему ниже).
Закрепите ИБП в стойке при помощи четырех гаек в обойме и восьми декоративных винтов, входящих в
комплект
ИБП следует установить в нижней части стойки.
4 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Установите батареи
Проставка из пеноматериала
Закройте и зафиксируйте крышку
отсека батарей
Подключайте только первые две батареи в ряду из трех батарей. Проверяйте
надежность подсоединения разъемов батареи.
Не подключайте одиночную батарею или последнюю батарею, установленную в ряду
из трех.
Установка
4x
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 5
Процедура изменения конфигурации для монтажа в стойку на вертикальную
Уст ан ови те кронштейны-стабилизаторы
Поставьте ИБП на сторону с выгравированными отметками.
Закрепите кронштейн-стабилизатор (входит в комплект) на обеих
сторонах ИБП.
Закрепите каждый кронштейн двумя стопорными винтами с плоской
головкой (входят в комплект).
Уст ан ов и те две верхние крышки
Уст ано вит е большую верхнюю крышку,
поместив ее в пазы ИБП и сдвинув вперед.
Уст ано вит е малую верхнюю крышку
,
поместив ее в пазы ИБП и сдвинув вперед.
Закрепите верхние крышки черным винтом
№8 (входит в комплект).
2x
2x
Закройте и закрепите крышку
отсека батарей
Проставка из
пеноматериала
конфигурацию
ИБП и блоки батарей имеют большой вес. Извлеките блоки батарей, чтобы уменьшить
вес ИБП и облегчить проведение работ по установке. См. инструкции по снятию батареи
на упаковке.
Установка
4x
Установите батареи
Подключайте только первые две батареи в ряду из трех батарей. Проверяйте надежность
подсоединения разъемов батареи.
Не подключайте одиночную батарею или последнюю батарею, установленную в ряду из трех.
6 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Подключение входных соединений, только для моделей 230 В
L1 L2/N
Винты съемной панели
Контактная
колодка
съемная панель
входная
съемная панель
Подключением должен заниматься квалифицированный электрик. Соблюдайте все местные
и государственные нормативные требования.
1. Используйте выделенное ответвление цепи с максимальной защитой от сверхтоков 32 А
(савтоматическим выключателем или предохранителями).
В зависимости от нагрузки на ИБП может использоваться ответвление с меньшими номинальными
характеристиками.
Во время замены батарей оставьте дополнительные 600 Вт для ИБП.
2. Перед подключением
"ВЫКЛ" (OFF).
3. Снимите заднюю съемную панель ИБП.
4. Извлеките заглушки из съемной входной панели.
5. Используйте провода №10 AWG (сечением 5 мм
Снимите примерно 152,4 мм (6 дюймов) наружной изоляции с входного кабеля, чтобы открылись
провода.
Снимите 12,7 мм (0,5 дюймов) изоляции каждого провода.
6. Проведите входной кабель через отверстие входной съемной панели. Уст ано вит е соответствующую
антидеформационную пластину.
7. Перед подключением линейных проводов подключите заземляющий провод.
8. Уст ано вит е обратно съемные панели и закрепите каждую панель тремя винтами.
оборудования и подачей питания на ИБП установите выключатель вположение
2
).
Установка
Дополнительное оборудование
Уст ана вл ива йте дополнительные компоненты до подключения ИБП к питанию.
Перечень имеющихся в наличии дополнительных компонентов см. на сайте APC by Schneider Electric:
www.apc.com.
• Входной/выходной электромонтажный комплект
• Вариант крепления в двухопорную стойку
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 7
Подключение батарей
После подключения всех батарей уложите провода батарей и кабель отключения батарей в пространстве,
предусмотренном в крышке отсека батарей. После этого фальш-панель плотно встанет на место.
Кабель отключения батарей
Монтаж в стойку Вертикальная установка
Кабель отключения батарей
Дисплей
Настройка панели
Извлеките дисплей из панели. Поверните панель и установите дисплей для использования в
вертикальной установке.
Установка
8 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Подключение кабеля дисплея и установка панели
Монтаж в стойку
Вертикальная установка
Кабель дисплея
Кабель дисплея
Установка
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 9
Ввод в эксплуатацию
Модели на 208 В
Модели на 230 В
Ввод в эксплуатацию
Подключение оборудования и питания к ИБП
1. Источник бесперебойного питания имеет винт заземления корпуса, расположенный на задней
панели и предназначенный для подключения выводов заземления устройств подавления
переходных напряжений.
Перед подключением заземляющего провода, убедитесь, что ИБП НЕ подключен к сети или
батареям.
2. Подсоедините оборудование к ИБП.
3.
Модели на 208 В:
с заземлением. Избегайте применения удлинителей.
Модели на 230 В:
4. Чтобы применять ИБП в качестве главного выключателя питания, убедитесь, что все
подключенное к ИБП оборудование включено.

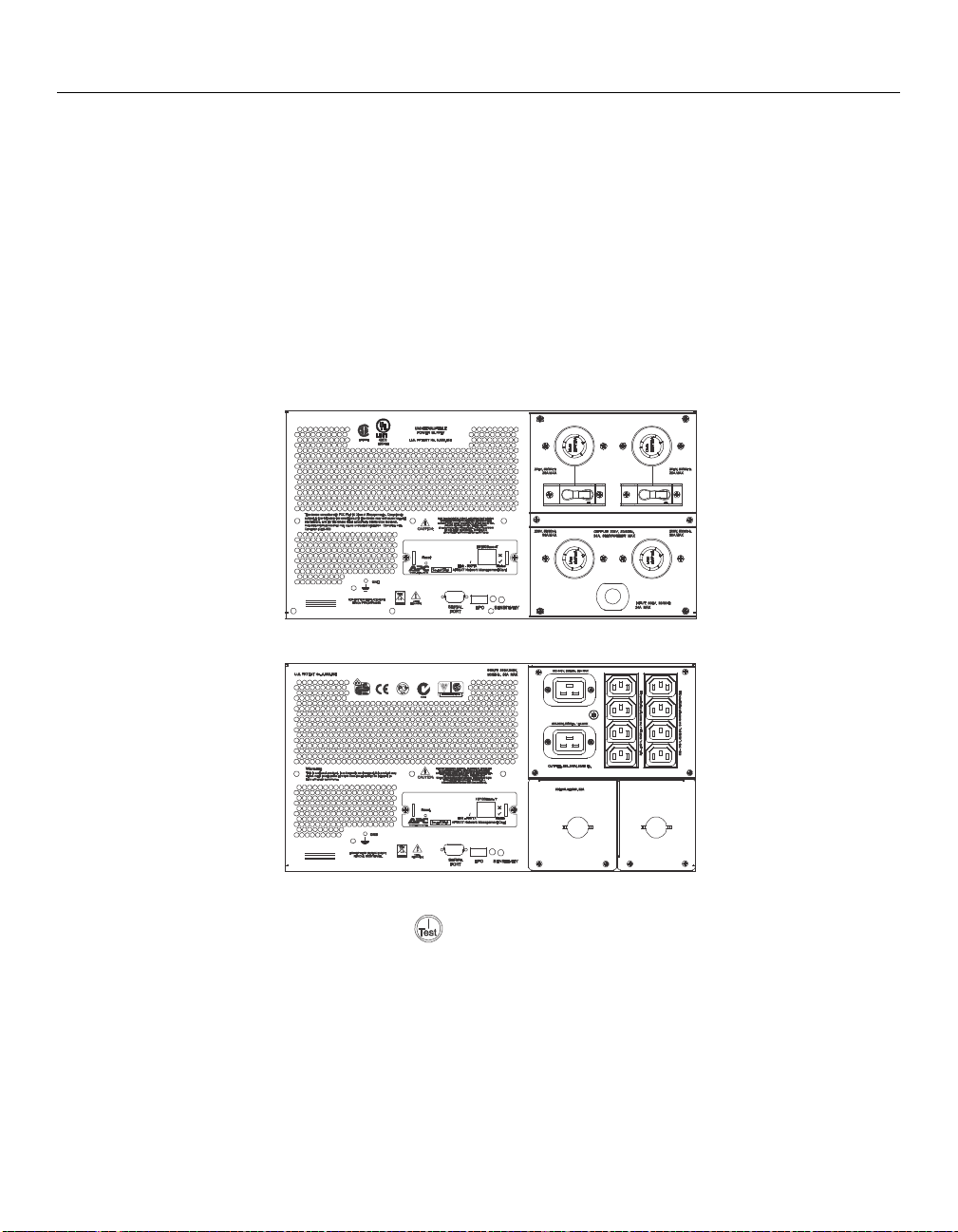

Задние панели
Включайте ИБП только в двухполюсную трехпроводную розетку
См. раздел "
Подключение входных соединений
" данного руководства.
Включение ИБП
1. Для включения ИБП нажмите кнопку на передней панели.
– Батарея заряжается до 90 % своей емкости за первые четыре часа нормальной работы.
Во время этого начального периода зарядки
2. Для обеспечения оптимальной защиты компьютерной системы установите программное
10 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
автономной работы от батареи.
– Значения времени работы от батареи см. на веб-сайте APC by Schneider Electric:
www.apc.com.
обеспечение PowerChute.
не следует ожидать
полного времени
Ввод в эксплуатацию
ПОСЛЕДОВАТЕЛЬНЫЙ
ПОРТ
Для подключения к последовательному порту используйте только кабель
из комплекта поставки. Стандартный кабель последовательного
интерфейса несовместим с ИБП.
ПОРТ EPO
(расположен на задней панели)
Разъем EPO
Порты связи
Аварийное выключение питания
Функция аварийного выключения питания (EPO - emergency power off) настраивается пользователем.
EPO обеспечивает дистанционное незамедлительное обесточивание подключенного оборудования без
перевода в режим работы от батареи.
1. Используйте соединитель EPO, входящий в комплект ИБП.
2. Используйте нормально открытый контакт для подключения контакта +24 к контакту IN. Подвод
внешнего напряжения не требуется.
3. Подключите четырехконтактный разъем к системе EPO.
Интерфейс EPO является цепью безопасного сверхнизкого
напряжения (SELV - Safety Extra Low
Voltage). Подключайте его только к цепям SELV. Интерфейс EPO осуществляет контроль над
цепями без установленного потенциала. Такие замыкающие цепи могут быть выполнены при
помощи выключателя или реле, надлежащим образом изолированного от сети. Во избежание
повреждения ИБП не подключайте интерфейс EPO к любой цепи, отличной от цепи с
замыкающим контактом.
Используйте следующие типы кабелей
для подключения ИБП к переключателю аварийного отключения
питания.
•CL2: Кабель класса 2 общего назначения.
•CL2P: Пожаростойкий кабель для использования в коробах, вентиляционных камерах и других
местах, служащих для вентиляции.
•CL2R: Вертикальный кабель для вертикальной прокладки в шахтах между этажами.
•CLEX: Кабель ограниченного применения для использования в жилых помещениях и
кабельных каналах.
• При установке
в Канаде: используйте только сертифицированные CSA кабели типа ELC
(кабель цепи управления сверхнизкого напряжения).
• При установке в других странах: Используйте стандартные кабели низкого напряжения
в соответствии с государственными и местными правилами.
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 11
Эксплуатация
Модели на 208 В
Модели на 230 В
Нагрузка
Заряд
батареи
Панели управления
Эксплуатация
Индикаторы панели управления и функциональные кнопки
Светодиодный
индикатор
12 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Название
индикатора
Режим понижения
напряжения
ИБП снижает повышенное сетевое напряжение. Значения
автоматической регулировки напряжения (AVR) см. на веб-сайте APC
Описание
by Schneider Electric: www.apc.com.
Питание от сети ИБП осуществляет подачу питания от сети к подключенному
оборудованию (см.
"Поиск и устранение неисправностей
в данном
руководстве).
Режим повышения
напряжения
Перегрузка
ИБП повышает пониженное сетевое напряжение. Значения
автоматической регулировки напряжения (AVR) см. на веб-сайте APC
by Schneider Electric: www.apc.com.
Подсоединенное оборудование требует большей мощности, чем
номинальная мощность ИБП (см.
данном руководстве
).
Поиск и устранение неисправностей
Питание от батареи ИБП осуществляет подачу питания от батареи к подключенному
оборудованию.
Заменить батарею /
батарея отсоединена
Батарея отключена или требуется замена батареи (см.
устранение неисправностей
в данном руководстве).
Поиск и
в
Эксплуатация
230 V 208 V
Ba ttery
Charge
Заряд
батареи
Индикатор
Индикатор
Функцио-
нальная
кнопка
Название
индикатора
Диагностика
сетевого
напряжения
Название
функции
Включение
питания
Самотестиров
ание
Описание
Источник бесперебойного питания обладает функцией диагностики, которая
отображает напряжение в электросети.
Частью этой операции является самотестирование ИБП. Самотестирование не
влияет на показания индикатора сетевого напряжения.
Нажмите и удерживайте кнопку для контроля напряжения при помощи
столбчатого индикатора. После того как загорится индикатор питания от сети,
указывающий
на выполнение самотестирования, пятидиодный индикатор
«Заряд батареи» отобразит входное напряжение сети.
Показания напряжения см. на рисунке слева.
Значения на ИБП не приводятся.
Индикатор на источнике бесперебойного питания отображает напряжение
между выведенным значением и следующим большим значением (см.
устранение неисправностей
в данном руководстве).
Поиск и
Функция
Нажмите эту кнопку для включения ИБП. Дополнительные возможности
описаны далее.
Автоматический режим:
ИБП автоматически выполняет самотестирование
при включении и через каждые две недели после включения (по умолчанию).
Во время самотестирования ИБП в течение короткого времени осуществляет
питание подключенного оборудования от батареи.
Ручной режим:
Нажмите и удерживайте нажатой кнопку в течение
нескольких секунд для запуска самотестирования вручную.
Холодный
запуск
Выключение
При отсутствии сетевого питания и выключенном ИБП функция холодного
запуска включает питание ИБП и подключенного оборудования от батареи
(см.
Поиск и устранение неисправностей
в данном руководстве
).
Нажмите эту кнопку для выключения ИБП.
питания
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 13
Настройка
Настройка
Параметры ИБП
Параметры настраиваются с помощью программы PowerChute или вспомогательных плат, вставляемых
в разъем Smart Slot.
Функция
Automatic Self-Test
(Автоматическое
самотестирование)
UPS ID
(Идентификационный код
Date of Last Battery
Replacement (Дата
последней замены
батареи)
Минимальный
заряд батареи,
позволяющий
возобновить питание
Voltage Sensitivity
(Чувствительность
к колебаниям
напряжения)
ИБП определяет
искажения
напряжения в
электрической сети и
реагирует на них
переключением в
режим питания от
батареи, чтобы
защитить
подсоединенное к
нему оборудование.
Alarm Delay
(Аварийный сигнал)
Shutdown Delay
(Задержка
выключения системы)
ИБП)
Значение,
заданное по
умолчанию
On startup and
every 14 days
(336 hours) there
after (При вводе в
эксплуатацию и
затем каждые
14 дней/
336 часов)
UPS_IDEN До восьми символов (буквы и
Дата
изготовления
0 процентов •0 %
High sensitivity
(Высокая
чувствительность)
Enable
(Включено)
90 секунд •0 с
Возможные варианты
значений
• On startup and every 7 days
(168 hours) there after (При
вводе в эксплуатацию и затем
каждые 7 дней/168 часов)
• On startup and every 14 days
(336 hours) there after (При
вводе в эксплуатацию и затем
каждые 14 дней/336 часов)
• On startup only (Только при
вводе в эксплуатацию)
• No self-test (Без
самотестирования)
цифры)
мм/дд/гг Введите новое значение даты после
• 15 %
• 30 %
• 45 %
Гори т ярко: высокая
чувствительность
Гори т тускло: средняя
чувствительность
Не горит: низкая
чувствительность
• Enable (Включено)
•Mute (Приглушенно)
•Disable (Выключено)
• 90 с
• 180 с
• 270 с
•60 %
•75 %
•90 %
•360 с
•450 с
•540 с
•630 с
Описание
Устанавливает периодичность выполнения
самотестирования ИБП.
Присвойте идентификационный код ИБП
(например, имя или адрес сервера) для
сетевого управления.
замены аккумуляторной батареи.
Ука ж и т е процент зарядки батарей, при
котором питание начнет подаваться на
подсоединенное оборудование после
выключения по причине разрядки батареи.
Регулируйте чувствительность, нажимая
переключатель
ЧУВСТВИТЕЛЬНОСТИ
панели). Для этого используйте
заостренный предмет (например, ручку).
Примечание: Если качество электропитания
низкое, ИБП может часто переключаться в
режим работы от батареи. Если
подсоединенное к ИБП оборудование может
нормально функционировать в таких
условиях, выберите пониженный уровень
чувствительности, чтобы сохранить емкость
батареи и продлить срок ее службы.
Выключает текущий звуковой сигнал или
полностью отключает звуковую
сигнализацию.
Задайте продолжительность времени от
момента получения ИБП команды на
выключение системы до фактического
обесточивания оборудования.
ВЫСОКОЙ
(на задней
14 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Настройка
Функция
Low Battery
(Предупреждение
о разрядке батарей)
Программный
интерфейс
PowerChute
обеспечивает
автоматическое
отключение, когда
остается около
двух минут работы от
батарей.
Synchronized Turn-on
Delay
(Синхронизирован-
ная задержка
включения)
High Transfer Point
(Верхняя граница
сетевого напряжения)
Low Transfer Point
(Нижняя граница
сетевого напряжения)
Output Voltage
(Выходное
напряжение)
Модели на 230 В
Значение,
заданное по
Возможные варианты
умолчанию
2 минуты
Индикатор
расположен на
задней панели
Горит ярко:
предупреждение о разрядке
батареи через 2 минуты
Горит тускло:
предупреждение о разрядке
батареи через 5 минут
Не горит:
предупреждение о разрядке
батареи через 8 минут
0 секунд •0 с
•60 с
• 120 с
• 180 с
Модели на 208 В:
225 В~
• 225 В~
• 229 В~
Модели на 230 В:
253 В~
• 253 В~
• 257 В~
Модели на 208 В:
182 В~
• 182 В~
• 178 В~
Модели на 230 В:
208 В~
230 В~ • 220 В~
• 196 В~
• 200 В~
• 230 В~
значений
• 240 с
• 300 с
• 360 с
• 420 с
• 233 В~
• 237 В~
• 261 В~
• 265 В~
• 174 В~
• 170 В~
• 204 В~
• 208 В~
• 240 В~ Устанавливает
Описание
Сигналы предупреждения о разрядке
батареи непрерывны, когда остается
2 минуты работы.
Для изменения параметров интервала
по умолчанию используйте заостренный
предмет (например ручку) для
нажатия на переключатель
VOLTAGE
SENSITIVITY (ЧУВСТВИТЕЛЬНОСТЬ К
НАПРЯЖЕНИЮ)
одновременном
нажатии на кнопку (на передней
панели).
Задайте интервал между предупреждением
о разрядке батареи и выключением системы
с учетом времени, необходимого
операционной системе или программному
обеспечению для корректного завершения
работы.
Ука ж и т е время ожидания ИБП перед
запуском после восстановления сетевого
питания (во избежание перегрузки
сегмента электросети).
Во избежание излишнего использования
батареи при работе в сети с постоянно
повышенным напряжением установите
верхнюю границу сетевого напряжения
выше, если подсоединенное оборудование
способно работать при таких условиях.
Во избежание излишнего использования
батареи при работе в сети с постоянно
пониженным напряжением, установите
нижнюю границу сетевого напряжения
ниже, если подсоединенное оборудование
способно работать при таких условиях.
источника бесперебойного питания.
(на задней панели) при
выходное напряжение
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 15
Поиск и устранение неисправностей
Поиск и устранение неисправностей
Используйте данную таблицу для устранения небольших неполадок при установке и использовании ИБП.
Для устранения более сложных неполадок ИБП обращайтесь на сайт
www.apc.com
.
Проблема и/или ее возможная
причина
ИБП не включается
Батарея подключена неправильно. Проверьте надежность подсоединения разъемов батареи.
Кнопка не нажата. Нажмите кнопку один раз для подачи питания на ИБП и
подсоединенное оборудование.
Источник бесперебойного питания не
подключен к источнику сетевого
питания.
Напряжение в электросети слишком
низкое или отсутствует.
ИБП не выключается
Внутренние неполадки в ИБП. Не пытайтесь использовать ИБП. Отсоедините его от электросети и
ИБП время от времени подает звуковой сигнал
Нормальное рабочее состояние ИБП
при работе от батареи.
ИБП не обеспечивает питание от батареи в течение расчетного срока
Батареи ИБП разряжены по причине
недавних перебоев в электропитании,
или срок службы батарей истекает.
Убедите сь, что кабель питания ИБП надежно закреплен на обоих
концах.
Убедите сь, что к ИБП подается питание от сети, подключив к розетке
настольную лампу. Если
для проверки напряжения в сети.
немедленно обратитесь в сервис-центр для проведения ремонта.
Примечание: ИБП защищает подключенное оборудование.
Для отключения этих звуковых сигналов нажмите кнопку .
Зарядите батареи. После продолжительных периодов прекращения
подачи электроэнергии от сети требуется зарядка аккумуляторных
батарей. Батареи могут разряжаться быстрее при частой работе или при
работе при повышенной температуре. Если срок службы батарей
истекает, подумайте о замене батареи, даже если индикатор
необходимости замены батареи
Решение
лампа горит очень тускло, вызовите электрика
еще не горит.
Горят все светодиодные индикаторы, и ИБП подает непрерывный звуковой сигнал
Внутренние неполадки в ИБП. Не пытайтесь использовать ИБП. Отсоедините его от электросети и
немедленно обратитесь в сервис-центр для проведения ремонта.
Поочередно мигают индикаторы на передней панели
ИБП был выключен дистанционно
(программным обеспечением или
вспомогательной платой).
16 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
Примечание: ИБП
подачи электроэнергии от сети.
автоматически включится после возобновления
Поиск и устранение неисправностей
Проблема и/или ее возможная
причина
Все индикаторы погасли, хотя ИБП подсоединен к сетевой розетке
ИБП выключен, или батарея
разрядилась в связи с длительным
отсутствием подачи электроэнергии
от сети.
Горит светодиодный индикатор перегрузки, ИБП подает непрерывный звуковой сигнал
ИБП перегружен. Нагрузка от подсоединенного оборудования
Горит индикатор "Заменить батарею/Батарея отсоединена"
Для оповещения об отключении
батареи мигает индикатор
Примечание: Источник бесперебойного питания автоматически
перезапускается при восстановлении сетевого питания и достаточном
заряде батареи.
"максимальную", определенную в разделе "Specifications"
(Спецификации) на веб-сайте компании APC by Schneider Electric:
www.apc.com.
Подача звукового сигнала будет продолжаться до устранения
перегрузки. Для устранения перегрузки отсоедините от ИБП
оборудование, в котором нет необходимости.
ИБП продолжает подавать питание при подключении к сети и пока
не сработал автоматический выключатель; в случае отключения
электричества ИБП не будет
Проверьте надежность подсоединения разъемов батареи.
Решение
превышает
подавать питание от батарей.
"Disconnected Battery/Replace Battery"
(Заменить батарею/Батарея
отсоединена)
подается короткий звуковой сигнал.
Разряженная батарея Перезарядите батарею в течение 24 часов, после чего произведите еще
Неудачное завершение
самотестирования батареи: горит
индикатор
Replace Battery" (Заменить батарею/
Батарея отсоединена)
короткие звуковые сигналы одну
минуту. Подача звукового сигнала
возобновляется каждые пять часов.
и каждые две секунды
"Disconnected Battery/
и ИБП подает
одно самотестирование. Если проблема не устраняется после зарядки
батареи, замените батарею.
Зарядите батарею в течение суток. Произведите самотестирование для
подтверждения необходимости замены батареи. Если самотестирование
выполнено успешно, звуковые сигналы прекратятся и индикатор
погаснет.
Если ИБП не пройдет самотестирование во второй раз, необходимо
заменить батарею. Подсоединенное оборудование
пострадает.
при этом не
Неполадки входного автоматического выключателя
Нагрузка от подсоединенного
оборудования превышает
"максимальную", определенную в
разделе
(Спецификации) на веб-сайте
компании APC by Schneider Electric:
www.apc.com.
Горят индикаторы режима повышения или понижения напряжения
Система получает слишком высокое
или низкое напряжение от сети.
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 17
Specifications
Отключите от ИБП все второстепенное оборудование.
Повторно включите автоматический выключатель.
Вызовите квалифицированного специалиста для проверки
электроснабжения помещения. Если проблема сохранится, свяжитесь с
поставщиком электроэнергии для получения дальнейших инструкций.
Поиск и устранение неисправностей
Проблема и/или ее возможная
причина
Отсутствует напряжение в сети
В сети нет напряжения и ИБП
выключен.
В сети имеется напряжение, но ИБП работает от батареи
Неполадки входного автоматического
выключателя ИБП.
Система получает слишком высокое,
низкое или искаженное напряжение
от сети.
Одновременно мигают светодиодные индикаторы зарядки батареи и нагрузки
ИБП отключен.
Внутренняя температура ИБП
превысила уровень, допустимый для
безопасной эксплуатации.
Используйте функцию холодного запуска для подачи питания на
подсоединенное оборудование от батареи ИБП.
Нажмите и удерживайте кнопку . Вы услышите короткий и затем
длинный звуковые сигналы. Отпустите кнопку во время второго
сигнала.
Отключите от ИБП все второстепенное оборудование.
Повторно включите автоматический выключатель.
Подключите ИБП к другой розетке, относящейся к другому контуру:
ктаким нарушениям характеристик напряжения может приводить
использование дешевых топливных генераторов электроэнергии.
Проверьте входное напряжение при помощи индикатора напряжения в
сети (см.
ИБП оборудование может работать в таких условиях, уменьшите
чувствительность ИБП.
Проверьте, соответствует ли температура воздуха в помещении
допустимому для эксплуатации диапазону температуры.
Проверьте, обеспечивается ли достаточно
ИБП.
Дайте ИБП остыть. Перезапустите ИБП. Если проблему устранить не
уда лось, обратитесь в компанию APC by Schneider Electric через вебсайт www.apc.com.
Эксплуатация
Решение
в данном руководстве). Если подсоединенное к
эффективная вентиляция
Диагностика сетевого напряжения
Горят все пять индикаторов. Напряжение в сети слишком высокое. Обратитесь к
квалифицированному специалисту для его проверки.
Ни один из индикаторов не горит. Напряжение в сети слишком низкое, обратитесь
специалисту для его проверки.
Индикатор питания от сети
Ни один из индикаторов не горит. ИБП осуществляет подачу питания от батареи или выключен.
Индикатор мигает. ИБП проводит самотестирование.
18 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
к квалифицированному
Техническое обслуживание, транспортировка и обслуживание
4x
Извлеките отработавшие батареи из ИБП
Установите новые батареи
Потяните за шнуры отсоединения
батарей, прикрепленные к
разъемам батареи. НЕ ТЯНИТЕ за
провода для отсоединения
батарей.
Шнур
отсоединения
батарей
Откройте крышку
отсека батарей
Техническое обслуживание, транспортировка и обслуживание
Замена аккумуляторных батарей
ИБП имеет удобные для замены аккумуляторные батареи, поддерживающие "горячую" замену. Замена
батареи - безопасная операция, не создающая опасности поражения электрическим током. Замените
батарею ИБП, не вынимая ИБП из стойки и не отсоединяя подключенное оборудование.
При отключенной батарее подсоединенное оборудование не защищается от перебоев
электропитания.
Инструкции по установке блоков батарей см. в руководстве
батареи. Информацию о запасных модулях батарей можно получить у поставщика или на веб-сайте
компании
APC by Schneider Electric: www.apc.com.
Отправьте использованную батарею на перерабатывающее предприятие или в
фирму
APC by Schneider Electric в той упаковке, в которой Вы получили новую
батарею.
пользователя соответствующей запасной
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 19
Транспортировка
Транспортировка
1. Завершите работу и отключите все подсоединенное оборудование.
2. Отключите устройство от питания электросети.
3. Отключите все внутренние и внешние батареи (если имеются).
4. Следуйте инструкциям по транспортировке, указанным в разделе
руководства.
Обслуживание
Обслуживание
В случае возникновения необходимости в обслуживании устройства не возвращайте его дилеру.
Вместо этого выполните следующие операции.
данного
1. Изучите раздел
2. Если проблема не устраняется, обратитесь в службу технической поддержки APC by
Schneider Electric, воспользовавшись сайтом APC by Schneider Electric: www.apc.com.
Устранение неисправностей
для устранения обычных проблем.
a. Запишите номер модели, серийный номер и дату покупки. Номер модели и
серийный номер расположены на задней панели устройства; на некоторых
моделях доступ к ним можно получить на ЖК-дисплее.
b. Обратитесь в службу технической поддержки, и технический специалист
попытается решить проблему по телефону. Если такое устранение
проблемы окажется невозможным, он сообщит
номер разрешения на
возврат материалов (RMA).
c. Если срок гарантийного обслуживания устройства не истек, ремонт будет
выполнен бесплатно.
d. Процедуры обслуживания и возврата могут различаться в зависимости от
страны. Указания для конкретной страны см. на веб-сайте компании
Schneider Electric
3. Во избежание повреждений при транспортировке упаковывайте устройство должным
образом. Запрещается использовать пенопласт для упаковки. Гарантийные обязательства
не распространяются на повреждения оборудования, возникшие при его транспортировке.
по адресу www.apc.com.
APC by
a. Примечание. При транспортировке в пределах США или в США всегда
ОТСОЕДИНЯЙТЕ ОДНУ БАТАРЕЮ ИБП перед отправкой, как это
требуется в соответствии с правилами Министерства транспорта США
(DOT) и Международной авиатранспортной ассоциации (IATA).
Вынимать внутренние батареи из ИБП не обязательно.
b. Во время транспортировки разрешается не отключать батареи от XBP. Не
все устройства используют
4. На наружной стороне упаковки напишите номер разрешения на возврат материалов
(RMA), предоставленный службой технической поддержки.
5. Отправьте устройство предварительно оплаченной застрахованной посылкой по адресу,
указанному сотрудником службы технической поддержки.
20 Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку
блоки XLBP.
Ограниченная гарантия
Ограниченная гарантия
Компания Schneider Electric IT Corporation (SEIT) заявляет, что ее продукция не содержит дефектных материалов и не
имеет производственных дефектов, и дает гарантию сроком на два (2) года со дня приобретения. Обязательства по данной
гарантии ограничиваются по усмотрению компании SEIT ремонтом или заменой любого такого неисправного изделия.
Ремонт и замена неисправного изделия или его компонентов не распространяются на первоначальный
гарантии.
Данная гарантия распространяется только на первоначального покупателя, который должен зарегистрировать данное
изделие согласно предусмотренной процедуре в течение 10 дней со дня покупки. Изделия можно зарегистрировать в
Интернете по адресу warranty.apc.com.
Компания SEIT не будет нести ответственности по данной гарантии, если в результате тестирования и осмотра будет
установлено, что заявленная неисправность
в результате нарушения правил эксплуатации, небрежности, нарушения правил монтажа, тестирования, эксплуатации или
использования изделия, а также несоблюдения рекомендаций или спецификаций компании SEIT. Более того, корпорация
SEIT не несет ответственности за дефекты, вызванные: 1) несанкционированными попытками ремонта или изменения
изделия, 2) использованием неправильного или несоответствующего напряжения
несоответствующими условиями эксплуатации на месте, 4) стихийными бедствиями, 5) воздействием окружающей среды
или 6) кражей. Ни при каких обстоятельствах компания SEIT не несет ответственности по данной гарантии на изделия,
серийный номер которых был изменен, искажен или удален.
ЗА ИСКЛЮЧЕНИЕМ ИЗЛОЖЕННЫХ ВЫШЕ ГАРАНТИЙ, НЕ СУЩЕСТВУЕТ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ
ИЛИ ПОДРАЗУМЕВАЕМЫХ, ПРИНИМАЕМЫХ В СИЛУ ЗАКОНА
ОБСЛУЖИВАЕМЫЕ ИЛИ ПРЕДОСТАВЛЯЕМЫЕ ИЗДЕЛИЯ ПО УСЛОВИЯМ ДАННОГО СОГЛАШЕНИЯ
ИЛИ В СВЯЗИ С ИЗЛОЖЕННОЙ ЗДЕСЬ ИНФОРМАЦИЕЙ.
КОМПАНИЯ SEIT ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ КОММЕРЧЕСКОЙ
ЦЕННОСТИ, ИСПОЛНЕНИЯ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННЫХ ЦЕЛЕЙ.
ЯВНЫЕ ГАРАНТИИ КОМПАНИИ SEIT НЕ БУДУТ РАСШИРЕНЫ, СОКРАЩЕНЫ ИЛИ ЗАТРОНУТЫ
ВСЛЕДСТВИЕ (И НИКАКИЕ ГАРАНТИИ ИЛИ ОБЯЗАТЕЛЬСТВА НЕ БУДУТ
ПРЕДОСТАВЛЕНИЯ КОМПАНИЕЙ SEIT ТЕХНИЧЕСКОЙ ИЛИ ДРУГОЙ КОНСУЛЬТАЦИИ ИЛИ УСЛУГИ В
ОТНОШЕНИИ ИЗДЕЛИЙ.
ВЫШЕПЕРЕЧИСЛЕННЫЕ ГАРАНТИИ И СРЕДСТВА ВОЗМЕЩЕНИЯ ЯВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНЫМИ
И ЗАМЕЩАЮТ ЛЮБЫЕ ДРУГИЕ ГАРАНТИИ И СРЕДСТВА ВОЗМЕЩЕНИЯ. ВЫШЕИЗЛОЖЕННЫЕ
ГАРАНТИЙНЫЕ УСЛОВИЯ УСТАНАВЛИВАЮТ ЕДИНОЛИЧНУЮ ОТВЕТСТВЕННОСТЬ КОМПАНИИ SEIT
И ИСКЛЮЧИТЕЛЬНЫЕ СРЕДСТВА ПРАВОВОЙ ЗАЩИТЫ ПОЛЬЗОВАТЕЛЯ В СЛУЧАЕ ЛЮБОГО
НАРУШЕНИЯ ЭТИХ УСЛОВИЙ. ДЕЙСТВИЕ ГАРАНТИЙ КОМПАНИИ SEIT РАСПРОСТРАНЯЕТСЯ
ПЕРВОНАЧАЛЬНОГО ПОКУПАТЕЛЯ, НО НЕ НА ТРЕТЬИХ ЛИЦ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ SEIT, ЕЕ СЛУЖАЩИЕ, РУКОВОДИТЕЛИ,
СОТРУДНИКИ ФИЛИАЛОВ ИЛИ ШТАТНЫЕ СОТРУДНИКИ НЕ БУДУТ НЕСТИ ОТВЕТСТВЕННОСТЬ ЗА
КОСВЕННЫЙ, СПЕЦИАЛЬНЫЙ, ПОБОЧНЫЙ ИЛИ ШТРАФНОЙ УЩЕРБ, ВОЗНИКШИЙ В РЕЗУЛЬТАТЕ
ИСПОЛЬЗОВАНИЯ, ОБСЛУЖИВАНИЯ ИЛИ УСТАНОВКИ ИЗДЕЛИЙ, НЕЗАВИСИМО ОТ ТОГО,
УПОМИНАЛОСЬ ЛИ О ТАКОМ УЩЕРБЕ В ДОГОВОРЕ
НЕБРЕЖНОСТЬ ИЛИ ЯВНЫЙ НЕДОСТАТОК, ИЛИ ОТ ТОГО, БЫЛА ЛИ КОМПАНИЯ SEIT
ИНФОРМИРОВАНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА. В ЧАСТНОСТИ, КОМПАНИЯ SEIT НЕ НЕСЕТ
ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ЗАТРАТЫ И ИЗДЕРЖКИ, ТАКИЕ КАК ПОТЕРЯ ПРИБЫЛИ ИЛИ
ДОХОДА, ПРЯМОГО ИЛИ КОСВЕННОГО, ВЫВЕДЕНИЕ ИЗ СТРОЯ ОБОРУДОВАНИЯ, НЕВОЗМОЖНОСТЬ
ИСПОЛЬЗОВАНИЯ ОБОРУДОВАНИЯ, ПОТЕРЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ПОТЕРЯ
ИНФОРМАЦИИ, СТОИМОСТЬ ЗАМЕНЫ, ИСКИ ТРЕТЬИХ ЛИЦ И ДРУГИЕ.
НИКАКИЕ ПУНКТЫ ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ НЕ ИСКЛЮЧАЮТ И НЕ ОГРАНИЧИВАЮТ
ОТВЕТСТВЕННОСТЬ КОМПАНИИ SEIT ЗА СМЕРТЬ ИЛИ ТРАВМЫ, ВЫЗВАННЫЕ ЕЕ НЕБРЕЖНОСТЬЮ
ИЛИ НАМЕРЕННЫМ ИСКАЖЕНИЕМ ФАКТОВ, ИЛИ В ТЕХ СЛУЧАЯХ, КОГДА ЕЕ НЕЛЬЗЯ ИСКЛЮЧИТЬ
ИЛИ ОГРАНИЧИТЬ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ.
Для обслуживания по гарантии
материалов (RMA). Клиенты с гарантийными претензиями могут получить доступ к сети объединенного центра
технической поддержки SEIT, посетив веб-сайт APC: www.apc.com
страну. Для получения информации о службе поддержки в конкретном регионе откройте вкладку "Поддержка" вверху
веб-страницы. Изделия должны возвращаться с предоплатой расходов по доставке и приложением краткого описания
обнаруженных неисправностей и документа, подтверждающего дату и место приобретения.
необходимо получить в службе технической поддержки номер разрешения на возврат
изделия отсутствует или вызвана действиями пользователя или третьего лица
или подключения, 3)
ИЛИ ИНЫХ, НА ПРОДАВАЕМЫЕ,
ЯВЛЯТЬСЯ РЕЗУЛЬТАТОМ)
ИЛИ ДЕЛИКТЕ, БУДЬ ТО НЕИСПРАВНОСТЬ,
. В раскрывающемся списке стран выберите свою
период действия
НА
Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 21
APC by Schneider Electric
Глобальная служба технической
поддержки
Информационная техническая поддержка для данного или любого другого
изделия APC by Schneider Electric предоставляется бесплатно одним из
следующих способов.
• Доступ к документам базы знаний APC и технической поддержке
пользователей можно получить на веб-сайте APC компании Schneider
Electric по адресу www.apc.com.
– www.apc.com (центральное отделение)
Обратитесь на локализованные для отдельных стран веб-сайты APC
by Schneider Electric, на каждом из которых содержится информация
о технической поддержке.
– www.apc.com/support/
Глобальная техническая поддержка с помощью поиска в базе знаний
компании APC и использование системы- электронной поддержки.
• Обратитесь в центр технической поддержки APC by Schneider Electric
по телефону или электронной почте.
– Региональные центры: см. контактную информацию на веб-сайте
www.apc.com/support/contact.
– Информацию о региональной службе технической поддержки
уточните у представителя APC by Schneider Electric или у
дистрибьютора, у которого была приобретена продукция APC by
Schneider Electric.
© 2014 APC by Schneider Electric. Товарные знаки Smart-UPS и PowerChute принадлежат
компании Schneider Electric Industries S.A.S. или ее дочерним компаниям. Все остальные
товарные знаки являются собственностью соответствующих владельцев.
RU 990-8500B-002
08/2014
Loading...
