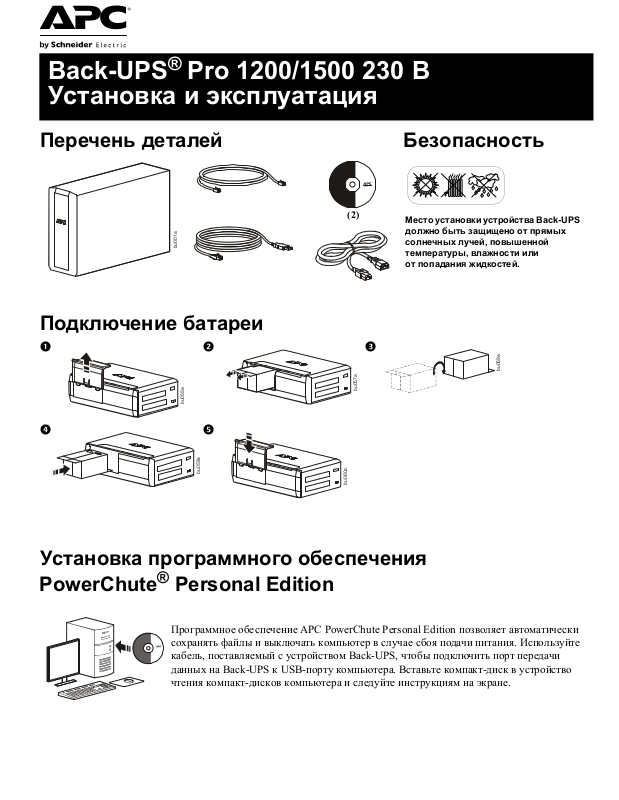

Back-UPS® Pro 1200/1500 230 В
bu001a
(2)
Установка и эксплуатация
Перечень деталей Безопасность
Место установки устройства Back-UPS должно быть защищено от прямых солнечных лучей, повышенной температуры, влажности или от попадания жидкостей.
Подключение батареи

bu059a
bu057a
bu055a

bu058a
bu060a
Установка программного обеспечения
®
PowerChute
Программное обеспечение APC PowerChute Personal Edition позволяет автоматически сохранять файлы и выключать компьютер в случае сбоя подачи питания. Используйте кабель, поставляемый с устройством Back-UPS, чтобы подключить порт передачи данных на Back-UPS к USB-порту компьютера. Вставьте компакт-диск в устройство чтения компакт-дисков компьютера и следуйте инструкциям на экране.
Подключение оборудования
bu146a
Выходы резервного питания с защитой от всплесков напряжения
Когда устройство Back-UPS получает питание от сети, через выходы резервного питания сзащитой от всплесков напряжения подается питание на подключенное оборудование. Вслучае прекращения подачи питания или других проблем электросети на выходы работы от батареи в течение ограниченного времени будет подаваться питание от устройства Back-UPS.
К выходам с защитой от всплесков напряжения подключайте оборудование, не требующее
зервного питания (принтеры, факсы или
ре другие периферийные устройства). Эти выходы обеспечивают постоянную защиту от всплесков напряжения, даже если устройство Back-UPS выключено.
Главный и управляемые выходы
Когда устройство, подключенное к главному выходу, переходит в спящий или ждущий режим либо выключается, управляемые устройства также будут выключены для уменьшения энергопотребления.
К главному выходу подключайте главное устройство (например персональный компьютер или аудио-/видеоприемник). К управляемым выходам подключайте периферийные устройства, например принтер, колонки или сканер.
USB-порт
ипоследовательныйпорт Порты с защитой от
всплесков напряжения для телефонного кабеля
Болт для заземления Подключите провод заземления дополнительных устройств для защиты от всплесков
Выходы с защитой от
всплесков напряжения, управляемые главным выходом
Выходы с защитой от
всплесков напряжения
Выход переменного тока Подключите блок к электросети с помощью шнура, входящего в комплект поставки.
Выходы резервного
питания сзащитой от всплесков напряжения
Выход резервного питания
сзащитой от всплеска напряжения, управляемый главным выходом
Главный выход К этому выходу подключайте главное устройство. Как правило, таким устройством
Разъем блока внешних
батарей (только BR1500GI) Ethernet-порты входа
ивыходас защитой от всплесков напряжения
Для использования PowerChute Personal Edition подключите кабель последовательного интерфейса или USB-кабель.
К ВХОДНОМУ порту подключите телефонный кабель, а модем — к ВЫХОДНОМУ порту.
напряжения, таких как стабилизаторы напряжения в сети и линии передачи данных. Эти выходы защищены от всплесков напряжения. Они отключаются от электросети
во время перебоев электропитания или при переходе главного устройства в спящий или ждущий режим.
Эти выходы обеспечивают постоянную защиту от всплесков напряжения, даже если устройство Back-UPS выключено. Подключайте к этим выходам оборудование, которое не требует резервного питания (принтеры и сканеры).
В случае прекращения подачи питания или других проблем электросети на выходы работы от батареи в течение ограниченного времени будет подаваться питание от устройства Back-UPS. Кэтим двум выходам подключайте важное оборудование (компьютер, монитор, модем или другие устройства, чувствительные к потере питания).
Эти выходы обеспечивают резервное питание для подключенных устройств во время перебоев всети электропитания. Питание не подается на эти выходы, если главное устройство переходит в спящий или ждущий режим. К этим портам подключайте такое оборудование, как, например, монитор.
является основной компьютер. Для обеспечения дополнительного времени работы от батареи подключите блок
внешних батарей (только для устройства Back-UPS Pro 1500). С помощью Ethernet-кабеля подключите модем к
компьютер к
ВЫХОДНОМУ порту.
ВХОДНОМУ порту, затем подключите
Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В2
Эксплуатация
Энергосберегающая функция
Для уменьшения потребления энергии настройте устройство Back-UPS на распознавание главного устройства, например персонального компьютера или аудио-/видеоприемника, и управляемых периферийных устройств, например принтера, колонок или сканера. Когда главное устройство переходит в спящий или ждущий режим либо выключается, управляемые устройства также будут отключены для уменьшения энергопотребления.
Включение функции энергосбережения. Нажмите и удерживайте кнопку ПРИГЛУШЕНИџ и кнопку
ОТОБРАЖЕНИџ в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция включена.
На дисплее загорится значок в виде листа.
Отключение функции энергосбережения. Нажмите и удерживайте кнопку ПРИГЛУШЕНИџ и кнопку
ОТОБРАЖЕНИџ в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция выключена.
Значок в виде листа на дисплее погаснет.
Установка порогового значения. Количество энергии, потребляемое устройством в спящем или ждущем
режиме, зависит от устройства. Может потребоваться отрегулировать пороговое значение, при котором главный выход сигнализирует управляемым выходам о выключении.
1. Убедитесь в том, что главное устройство подключено к главному выходу. Переведите это устройство вспящий или ждущий режим или выключите его.
2. Нажмите одновременно кнопки секунд, пока значок в виде листа не мигнет три раза и Back-UPS не подаст три звуковых сигнала.
3. Устройство Back-UPS теперь будет распознавать пороговое значение уровня главного устройства и сохранит его в качестве новой настройки порогового значения.
Энергосберегающий дисплей
Интерфейс дисплея можно настроить таким образом, чтобы он непрерывно подсвечивался или затемнялся через определенный период времени для экономии энергии.
ОТОБРАЖЕНИџ и ПРИГЛУШЕНИџ и удерживайте их нажатыми в течение шести
1. Постоянный режим. Нажмите и удерживайте кнопку
отображения в течение двух секунд. Дисплей загорится,
и устройство Back-UPS подаст звуковой сигнал, подтверждающий переход в постоянный режим.
2. Энергосберегающий режим. Нажмите и удерживайте кнопку
отображения в течение двух секунд. Дисплей
погаснет, и Back-UPS подаст звуковой сигнал, подтверждающий переход в энергосберегающий режим. Если устройство находится в энергосберегающем режиме, дисплей будет загораться при нажатии любой кнопки. При отсутствии активности через 60 секунд дисплей погаснет.
Чувствительность устройства
Отрегулируйте чувствительность устройства Back-UPS, чтобы определить, когда оно должно переключаться на питание от батареи; чем выше чувствительность, тем чаще устройство Back-UPS будет переключаться на питание от батареи.
1. Убедитесь в том, что устройство Back-UPS подключено к электросети, но при этом выключено.
2. Нажмите и удерживайте кнопку
НАГРУЗКИ будет мигать, указывая на то, что устройство Back-UPS находится в режиме программирования.
3. Снова нажмите кнопку
ПИТАНИџ для прокрутки вариантов меню. Остановитесь на выбранной
ПИТАНИџ в течение шести секунд. Полоска-индикатор ДОПУСТИМОЙ
чувствительности. Звуковой сигнал устройства Back-UPS подтвердит выбор.
Низкая чувствительность Средняя чувствительность
(по умолчанию)
156–300 В переменного тока 176–294 В переменного тока 176–288 В переменного тока
Высокая чувствительность
Входное напряжение очень высокое или очень низкое. (Не рекомендуется для нагрузки в виде компьютеров.)
Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В
Back-UPS часто переключается на питание от батареи.
Подключенное оборудование чувствительно к колебаниям напряжения.
3
Кнопки на передней панели и интерфейс дисплея
bu044a
bu002a
Для настройки устройства Back-UPS используйте три кнопки на передней панели и интерфейс дисплея.
Передняя панель
Кнопка приглушения
Кнопка вкл./выкл.
питания Кнопка
отображения Интерфейс дисплея
От сети. Устройство Back-UPS непрерывно осуществляет подачу питания от электросети к подключенному оборудованию.
Экономия энергии. Главный и управляемые выходы включены, экономя энергию, когда главное устройство переходит в спящий или ждущий режим.
Допустимая нагрузка. Нагрузка отображается числом светящихся секций (от одной до пяти). Каждая секция соответствует 20 % нагрузки.
Заряд батареи. Уровень заряда батареи отображается числом св устройство Back-UPS полностью заряжено. Если светится только одна секция, батарея Back-UPS почти разряжена. При этом индикатор будет мигать, и устройство Back-UPS будет постоянно подавать звуковые сигналы.
Перегрузка. Потребление питания нагрузкой превысило допустимую нагрузку Back-UPS.
Событие. Счетчик событий отображает количество событий, вызвавших переход Back-UPS врежим
подачи питания от резервной б
Автоматическая регулировка напряжения (AVR). Устройство Back-UPS осуществляет компенсацию высокого и низкого входного напряжения.
Если горит этот индикатор, устройство Back-UPS компенсирует низкое входное напряжение.
Если горит этот индикатор, устройство Back-UPS компенсирует высокое входное напряжение.
Входное напряжение. Выходное напряжение.
Сбои в системе. В системе произошел сбой. Номер сбоя будет отображаться на дисплее. См. раздел «Сбои в сис
Приглушение. Если линия на значке громкоговорителя светится, звуковое предупреждение выключено.
теме» на стр.5.
атареи.
етящихся секций. Когда светятся все пять секций,
Замена батареи. Батарея не подключена, или срок ее эксплуатации практически исчерпан. Замените батарею.
От батареи. Устройство Back-UPS подает на подключенное оборудование резервное питание
от батареи. Каждые 30 секунд подаются четыре звуковых сигнала.
Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В4
Предупреждения и сбои системы
bu088a
Звуковые предупреждения
Четыре звуковых сигнала
Устройство Back-UPS работает от батареи. Необходимо сохранить все рабочие данные.
каждые 30 секунд
Непрерывный звуковой сигнал
Непрерывный тональный сигнал
Минутные сигналы каждые 5 часов
Низкий уровень заряда батареи, устройства могут работать от батареи лишь короткое время. Незамедлительно сохраните все данные, закройте все открытые приложение и завершите работу операционной системы.
Выходы резервного питания батареи перегружены.
Батарея не может автоматически выполнить диагностическую проверку и должна быть заменена.
Предупреждающие значки
Если загорелся значок... Возможна следующая проблема
Устройство Back-UPS работает от электросети с перегрузкой. Отключите одно из устройств, подключенных к Back-UPS. Если значок перегрузки перестает мигать, устройство Back-UPS будет продолжать работу в обычном режиме без перегрузки.
Устройство Back-UPS работает от батареи с перегрузкой. Отключите одно из устройств, подключенных к Back-UPS. Если значок перегрузки перестает мигать, устройство Back-UPS будет продолжать работу в обычном режиме без перегрузки.
Устройство Back-UPS ра Обратитесь службу поддержки клиентов APC для заказа сменной батареи. См. раздел «Замена батареи» на стр.8.
ботает от электросети, но батарея работает неправильно.
Устройство Back-UPS работает от батареи, зарядка которой заканчивается. Завершите работу подключенного оборудования, чтобы не допустить потери несохраненных данных. Подключите Back-UPS к электросети для зарядки батареи (когда это будет возможно).
Сбои в системе
При возникновении сбоев устройство Back-UPS будет отображать следующие сообщения.
Перегрузка при работе
F01
от батареи
Короткое замыкание
F02
выхода при работе от батареи
Перегрузка Xcap при
F03
работе от батареи Замыкание клемм
F04
Сбой зарядки
F05
Сварка реле
F06
Температура
F07
Неисправность
F08
вентилятора Внутренняя ошибка
F09
Выключите устройство Back-UPS. Отключите неиспользуемое оборудование от выходов резервного питания и снова включите Back-UPS.
Выключите устройство Back-UPS. Отключите неиспользуемое оборудование от выходов резервного питания и снова включите Back-UPS.
Сбои F03–F09 не могут быть устранены пользователем. Обратитесь в службу технической поддержки APC за помощью.
Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В
5
Краткая справка по функциям кнопок
Функция Кнопка
Питание
Включение питания
Выключение питания
Дисплей
Запрос состояния
Постоянный/ энергосберегающий режим
Приглушение
В зависимости от события
Включение или выключение общего состояния
Время
(всекундах)
0,2 Выкл.
2 Вкл.
0,2 Вкл.
2 Вкл.
0,2 Вкл.
2 Вкл.
Состояние
ИБП
Описание
Нажмите кнопку ПИТАНИџ, чтобы запустить подачу питания от электросети. Если питание от сети переменного тока недоступно, устройство Back-UPS будет работать на питании от батареи.
Устройство Back-UPS не получает питание от электросети, но предоставляет защиту от всплесков напряжения.
Проверка состояния устройства Back-UPS. ЖК-дисплей будет светиться в течение 60 секунд.
ЖК-дисплей загорится, и Back-UPS подаст звуковой сигнал, подтверждая переход в постоянный режим. ЖК-дисплей погаснет, и Back-UPS подаст звуковой сигнал, подтверждая переход в энергосберегающий режим. Если устройство находится в энергосберегающем режиме, ЖК-дисплей будет загораться при нажатии кнопки; через 60 секунд при отсутствии активности ЖК-дисплей погаснет.
Отключение всех звуковых сигналов, вызванных событием.
Включение или выключение звуковых сигналов. Значок приглушения загорится, и устройство Back-UPS подаст один звуковой сигнал. Функция приглушения не включится, если устройство Back-UPS работает не от батареи.
Чувствительность
Включение иотключение главного иуправляемых выходов.
Калибровка порогового значения включения главного выхода
Самотестирование (вручную)
Сброс события
Сброс сбоя
6 Выкл.
2 Вкл.
6 Вкл.
6 Вкл.
0,2 Вкл.
2 Сбой
Значок допустимой нагрузки будет мигать, указывая на то, что устройство Back-UPS находится в режиме программирования. Используйте кнопку переключения между низким, средним и высоким значениями и остановитесь на выбранной чувствительности. Звуковой сигнал Back-UPS подтвердит выбор. Дополнительную информацию см. вразделе «Настройка».
Значок в виде листа погаснет, указывая на то, что функция главного выхода отключена, или загорится, указывая на то, что функция главного выхода включена. Устройство Back­UPS подаст один звуковой сигнал.
При калибровке порогового значения устройство, подключенное кглавному выходу, должно быть выключено или переведено вждущий или спящий режим. По завершении значок энергосбережения мигнет 3 раза, и будут поданы 3 звуковых сигнала.
Устройство Back-UPS выполнит тест встроенной батареи. Примечание. Это происходит автоматически при включении устройства Back-UPS.
Когда отображается экран события, нажмите и удерживайте кнопку
ОТОБРАЖЕНИџ, а затем нажмите кнопку ПИТАНИџ,
чтобы очистить счетчик сбоев системы.
После идентификации сбоя нажмите кнопку ПИТАНИџ для удаления визуальной индикации и возврата в состояние ожидания.
ПИТАНИџ для
Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В6
Устранение неисправностей
Проблема Возможная причина Способ устранения
Устройство Back-UPS не включается.
Устройство Back-UPS не подает питание при отключении электропитания.
Устройство Back-UPS работает от батареи, когда оно подключено кэлектросети.
Устройство Back-UPS не обеспечивает ожидаемое время работы от резервного источника.
Горит индикатор
ЗАМЕНЫ БАТАРЕИ.
Горит индикатор
ПЕРЕГРУЗКИ.
Горит индикатор
C
ИСТЕМЫ, все индикаторы
CБОџ
на передней панели мигают.
На некоторые выходы не подается питание.
На управляемые выходы не подается питание, даже когда главное устройство находится не в спящем режиме.
Устройство Back-UPS не подключено кэлектросети.
Сработал автоматический выключатель. Отключите менее важное оборудование от
Встроенная батарея не подключена. По Напряжение электросети вне диапазона. Настройте напряжение переключения
Убедитесь в том, что важное оборудование не подключено к выходу
ЗАЩИТА ОТ ВСПЛЕСКОВ НАПРџЖЕНИџ.
ТОЛЬКО
Вилка частично выдвинута из настенной розетки, в розетку больше не подается электропитание, или сработал автоматический выключатель.
Устройство Back-UPS выполняет автоматическое самотестирование.
Входное напряжение электросети вне диапазона, частота вне диапазона, или форма волны искажена.
Нагрузка выходов работы от батареи, возможно, является максимальной или неподходящей.
Батарея была недавно разряжена из-за прекращения подачи питания и не была полностью заряжена.
Срок эксплуатации батареи истек. Замените батарею. Срок эксплуатации батареи истек. Замените батарею.
Для оборудования, подключенного к устройству Back-UPS, требуется больше питания, чем может предоставить устройство.
Произошел внутренний сбой. Определите, какое сообщение о внутреннем
Подача питания на управляемые выходы была намеренно прекращена.
Возможно, пороговое значение главного выхода установлено неправильно.
Убедитесь в том, что устройство Back-UPS надежно подключено к розетке сети переменного тока.
устройства Back-UPS. Повторно включите автоматический выключатель. Заново подключите оборудование по одному за раз. Если автоматический выключатель снова сработал, отключите устройство, вызвавшее срабатывание.
дключите батарею.
и диапазон чувствительности. Отключите оборудование от выхода
ТОЛЬКО ЗАЩИТА ОТ ВСПЛЕСКОВ
НАПРџЖЕНИџ и подключите его к выходу
резервного питания от батареи. Убедитесь в том, что вилка полностью
вставлена в настенную розетку. Убедитесь втом, что настенная розетка получает электропитание, проверив ее с помощью др
угого устройства.
Никаких действий не требуется.
Настройте напряжение переключения и диапазон чувствительности.
Отключите менее важное оборудование от
выходов резервного питания от батареи
иподключите его к выходам
ЗАЩИТА ОТ ВСПЛЕСКОВ НАПРџЖЕНИџ.
ТОЛЬКО
Зарядите батарею в течение 16 часов.
Отключите менее важное оборудование от выходов резервного питания от батареи иподключите его к выходам
ЗАЩИТА ОТ ВСПЛЕСКОВ НАПРџЖЕНИџ.
ТОЛЬКО
сбое отображается, сравнив номер, отображаемый на ЖК-дисплее, с соответствующим сообщением о сбое (см. раздел «Сбои в системе»), и обратитесь вслужбу технической поддержки APC.
Подтвердите, что к управляемым вых
одам подключены правильные периферийные устройства. Если эта функция не требуется, отключите энергосберегающие главный и управляемые выходы.
Настройте пороговое значение, при котором главный выход подает сигнал управляемым выходам о выклю
чении.
Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В
7
Технические характеристики
t
Модель BR1200GI BR1500GI
ВА 1200 ВА 1500 ВА
Максимальная нагрузка 720 Вт 865 Вт
Номинальное входное напряжение
Диапазон входного напряжения при работе от сети
230 В
176–294 В
Замена батареи
Как правило, срок службы батареи составляет от 3 до 6 лет. Частые сбои сети электропитания или высокие
температуры сокращают этот срок. Номер запасной батареи для Back-UPS Pro 1200 и 1500 — APCRBC124. Не забывайте утилизировать использованные батареи.
Обслуживание
В случае доставки Back-UPS в поврежденном виде
уведомите об этом транспортное агентство.
Автоматическая регулировка напряжения
Диапазон частот 50/60 Гц ± 1 Гц
Форма волны при работе от батареи
Типовое время зарядки 8 часов
Время переключения 10 мс, максимальное
Температура эксплуатации от 0 до 40 °C (от 32 до 104 °F)
Температура хранения от -15 до 45 °C (от 23 до 113 °F)
Габаритные размеры устройств
Масса устройства 12,8 кг (28,2 фунта) 13,4 кг (29,5 фунта)
Интерфейс Последовательный, USB
Время работы от батареи См. по адресу: www.apc.com
Классификация EMI CE, C-Tick, KETI
Сертификаты организаций CE, TUV-GS, ГОСТ, A-Tick, KETI, TISI
а
(188-216) +11,2%
(252-282) -11,2%
Ступенчато-аппроксимированная форма синусоидального сигнала
30,1 × 11,2 × 38,2 см (11,9 × 4,4 × 15,0 дюйма)
В случае возникновения необходимости в обслуживании
Back-UPS не возвращайте его дилеру.
1. Для устранения обычных проблем обратитесь к разделу «Устранение неисправностей».
2. Если устранить проблему не удается, перейдите
на страницу http://www.apc.com/support/.
3. Если устранить проблему все равно не удается,
обратитесь в службу технической поддержки APC.
доставьте номер модели Back-UPS, серийный номер
Пре
идату приобретения. Будьте готовы к устранению неисправностей с помощью представителя службы технической поддержки APC.
Если это не поможет, корпорация APC сообщит номер
разрешения на возврат материалов (Return Merchandise Authorization, RMA) и адрес доставки.
Гарантия
Стандартная гарантия составляет три (3) года с момента покупки в странах Европейского союза. Во всех остальных странах
стандартная гарантия составляет два (2) года с момента покупки. Обычная процедура APC заключается в замене оригинального устройства устройством, восстановленным на заводе. Клиенты, которым необходимо получить назад отремонтированное исходное устройство для соответствия учетной документации и программе амортизации, должны пр обращении в службу технической поддержки APC. Корпорация APC обязуется доставить устройство для замены, как только неисправное устройство будет получено отделом по ремонту или будет предоставлен номер действительной кредитной карты. Клиент оплачивает транспортировку устройства в корпорацию APC. Корпорация APC оплачивает транспортировку наземным транспортом при доставке устройства для замены клиенту
.
едупредить об этом при первом
Объединенный центр поддержки клиентов
Интернет http://www.apc.com
Международный номер +1 888 272-3858
Информацию о технической поддержке и гарантийном обслуживании можно получить на веб-узле компании APC по адресу www.apc.com.
© 04/2010 APC by Schneider Electric. Владельцами всех товарных знаков является компании Schneider Electric Industries S.A.S., American Power Conversion Corporation или их аффилированные компании.
990-3889A
4/2010
Loading...
