INNEHÅLLSFÖRTECKNING
VIKTIGA SÄKERHETSINSTRUKTIONER .............................................................................................1
Läs innan utrustningen tas i drift .....................................................................................................1
Tillverkat på licens från Dolby Laboratories. “Dolby” och den dubbla D-symbolen är
varumärken som tillhör Dolby Laboratories.....................................................................................3
Deklaration om RoHS-efterlevnad................................................................................................... 4
FÖRBEREDELSE ..................................................................................................................................6
Före installation ...............................................................................................................................6
Förpackningens innehåll .................................................................................................................7
Installera batterier............................................................................................................................ 7
INSTALLATION ......................................................................................................................................8
Montera TV-stativet .........................................................................................................................8
Anslutninga...................................................................................................................................... 8
Väggmontering ................................................................................................................................9
Ta bort TV-ställningen vid väggmontering....................................................................................... 9
Ansluta enheten ............................................................................................................................11

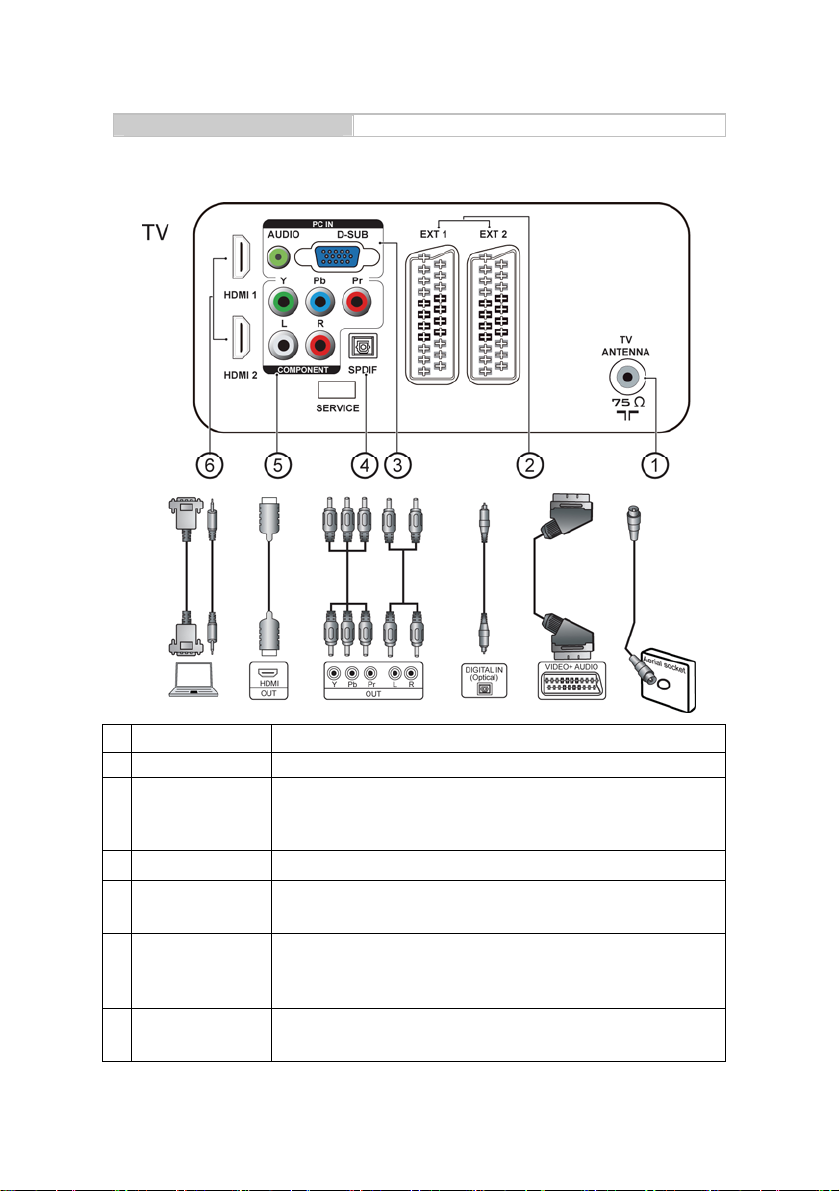

Bakre anslutningar ........................................................................................................................11
Sidoanslutningar............................................................................................................................ 13

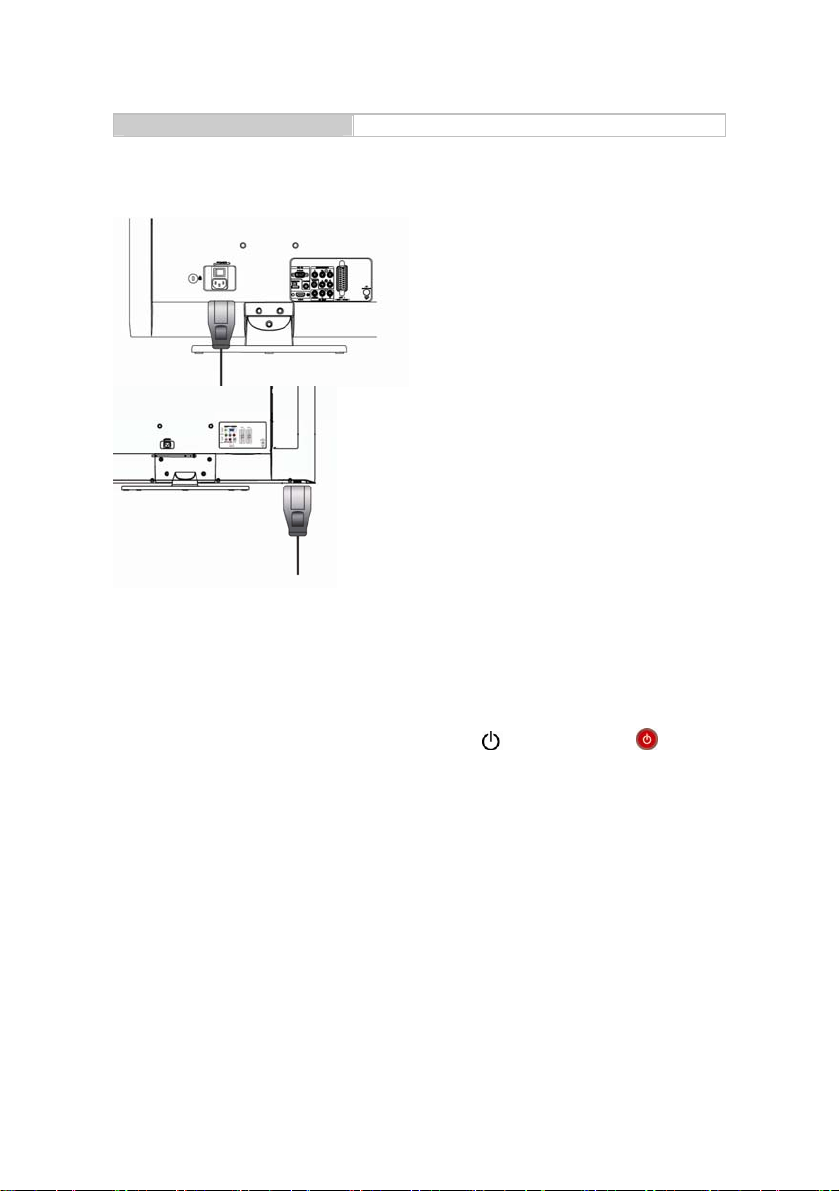

Nätanslutning.................................................................................................................................14

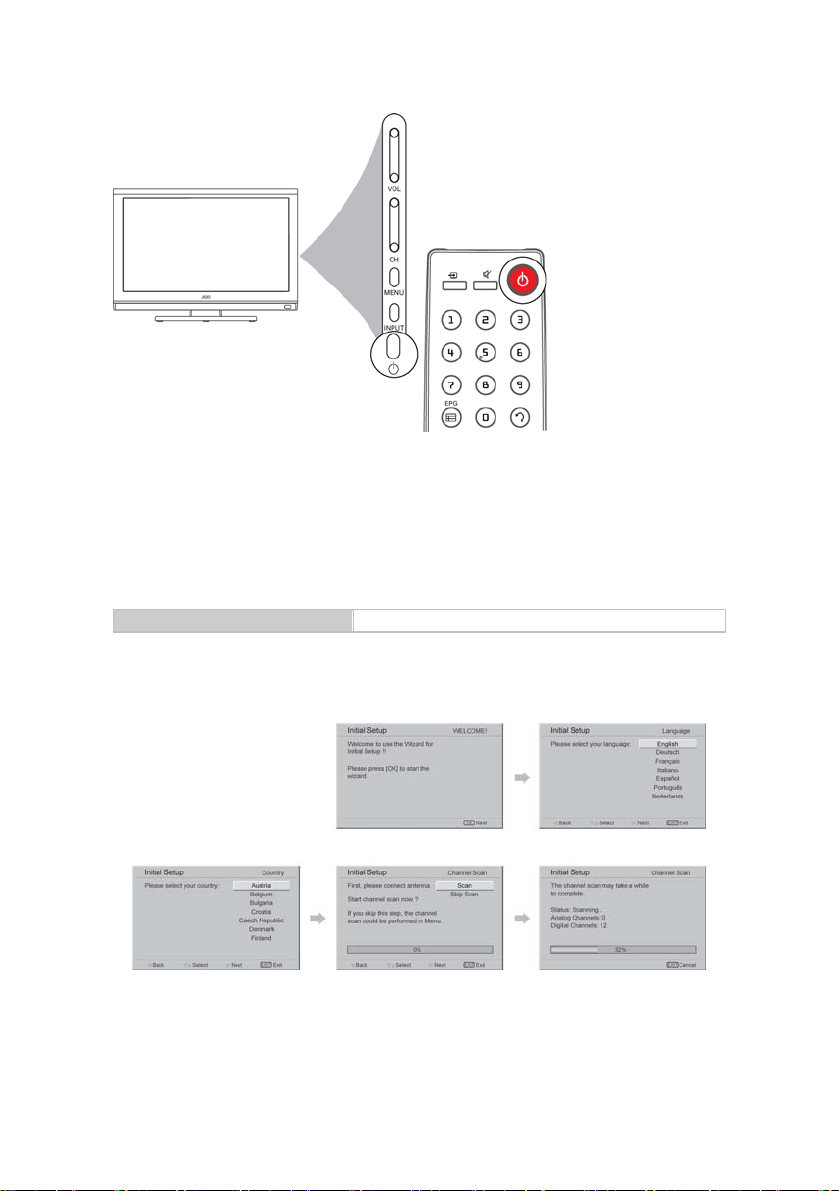

Slå på LCD-TV:n ...........................................................................................................................14
Första installation ..........................................................................................................................15
Kontrollpanelens knappar.............................................................................................................. 17

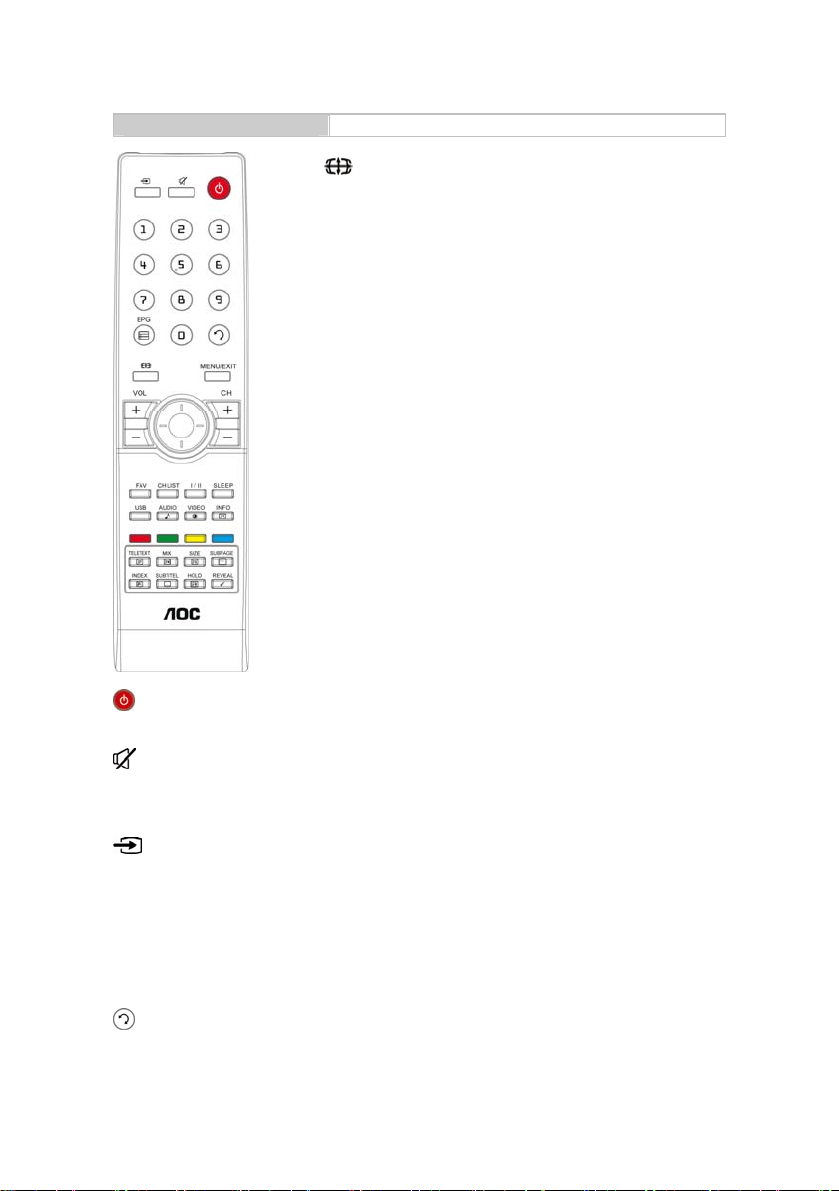

Funksjoner på fjernkontrollen ........................................................................................................18

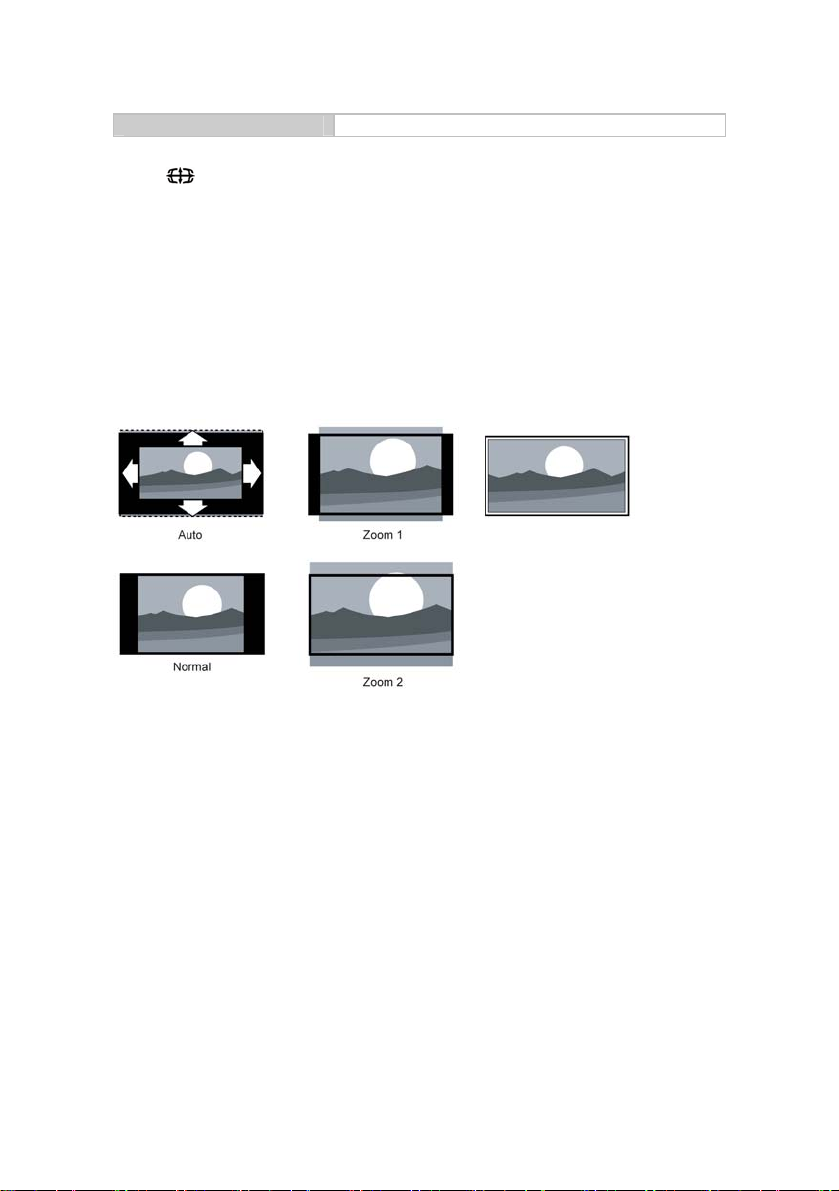

Bildformat ......................................................................................................................................19
TV-meny ...............................................................................................................................................20
Inställningar på skärmmenyn ........................................................................................................20
Bild.................................................................................................................................................21
Ljud................................................................................................................................................ 22
TV..................................................................................................................................................23
TV/kanaler .....................................................................................................................................24
Funktioner......................................................................................................................................25
Föräldrakontroll .............................................................................................................................27
Övrig information ..................................................................................................................................28
Felsökning....................................................................................................................................28
Ordlista.........................................................................................................................................29
Tekniska data............................................................................................................................... 30
VIKTIGA SÄKERHETSINSTRUKTIONER
Läs innan utrustningen tas i drift
1. Läs dessa instruktioner.
2. Spara dessa instruktioner.
3. Beakta alla varningar.
4. Följ alla instruktioner.
5. Använd inte denna apparat nära vatten.
6. Rengör endast med en torr trasa.
7. Blockera inte några av ventilationsöppningarna. Installera enligt tillverkarens instruktioner.
8. Installera inte nära några värmekällor såsom radiatorer, värmeventiler, ugnar eller annan apparatur
(inklusive förstärkare) som producerar värme.
9. Ändra inte säkerheten hos den polariserade eller jordkontakten. En jordad kontakt har två stift och ett
jordningsbleck. Jordningen görs av säkerhetsskäl. En jordad kontakt har två stift och ett
jordningsbleck. Jordningen görs av säkerhetsskäl. När medföljande kontakt inte passar i ditt eluttag,
kontakta en elektriker för byte av det inaktuella uttaget.
10. Skydda el-sladden från att trampas på eller klämmas särskilt vid kontakter, uttag och vid utgången
från apparaten.
11. Använd endast tillsatser/tillbehör som specificerats av tillverkaren.
12.
13. Koppla ur denna apparat vid åskväder eller när den inte ska användas under en längre tid.
14. Överlåt all service till kvalificerad servicepersonal. Service krävs när apparaten har skadats på något
15. Apparaten får inte utsättas för dropp eller stänk och föremål fyllda med vätskor, som t ex vaser, får
16. Utsätt dig inte för elektriska stötar genom att ta bort apparatens hölje. Låt endast kvalificerad
17. Nätkabeln fungerar som apparatens avstängning.
18. Apparaten måste anslutas till ett jordat uttag.
19. Använda eller urladdade batterier måste kastas eller återvinnas enligt gällande lag. Ytterligare
Använd endast med vagn, ställning, stativ, konsol eller ord som angivits av tillverkaren eller
som såldes tillsammans med apparaten. När en vagn används, var försiktig när vagnen/apparaten
flyttas tillsammans för att undvika skador om den välter.
sätt, såsom att el-sladden eller kontakten är skadad, vätska har spillts i apparaten eller att objekt har
ramlat in i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.
inte placeras på enheten.
servicepersonal göra underhåll.
information hos din lokala avfallshantering.
1
20. Om apparaten inhandlats eller används i ett annat land, ska en nätkabel som uppfyller lokala lagar
och föreskrifter användas.
21. För att undvika personskada måste apparaten fästas säkert vid vägg eller golv enligt
installationsanvisningarna.
22. Installera inte utrustningen i stängda utrymmen som bokhyllor eller liknande.
23. Ingen öppen eld som t ex levande ljus får placeras på apparaten.
24. Lämna åtminstone 10-15 cm utrymme runt TV:n för ventilation. Ställ inte TV:n på en matta.
25. Utrustningen får inte utsättas för dropp eller stänk.
26. Utrustningen får inte utsättas för regn eller fukt och föremål fyllda med vätskor, som t ex vaser, får
inte placeras på enheten.
27. Apparaten måste anslutas till ett jordat uttag.
28. Enheten är inte avsedd för användning till arbetsstation med videoskärm enligt BildscharbV.
29. Nätkabeln fungerar som apparatens avstängning.
30. Överdrivet högt ljud från hörlurar kan orsaka hörselskador. Inställning av equalizern till maximum ökar
öronpropparnas och hörlurarnas utmatningsspänning och därför ljudtrycksnivån.
VARNING
RISK FÖR ELEKTRISK STÖT
ÖPPNA INTE
VARNING! FÖR ATT MINSKA RISKEN FÖR BRAND
ELLER ELEKTRISK STÖT SKA DU INTE UTSÄTTA
DEN HÄR APPARATEN FÖR REGN ELLER FUKT.
Blixten med pil inuti en likformig
triangel är avsedd att varna
användaren för närvaro av
oisolerad ”FARLIG SPÄNNING” inuti
produktens hölje, vilket kan vara av
sådan omfattning att den utgör fara
för elektrisk stöt för människor.
Utropstecknet i varningsskylten
uppmärksammar viktiga funktionsoch underhållsanvisningar i
instruktionerna som medföljer
apparaten.
VARNING
Dessa underhållsanvisningar är endast för kvalificerad personal. Utför inget underhåll annat än det som
finns i bruksanvisningen om du inte är kvalificerad till detta.
2
Avyttring av kasserad utrustning av användare i privata hushåll i Europeiska unionen.
Denna symbol på produkten eller på förpackningen indikerar att denna produkt inte får
kastas i hushållssoporna. Istället är det ditt ansvar att göra dig av med kasserad utrustning
genom att överlämna det till en därför avsedd insamlingsplats för återvinning av elektriska
och elektroniska utrustningar.Den separate insamlingen och återvinningen av kasserad
utrustning hjälper till att spara på naturresurser och ser till att den återvinns på ett sätt som
skyddar människors hälsa och miljön. För ytterligare information om var du kan lämna din kasserade
utrustning för återvinning, kontakta ditt lokala kommunkontor, renhållningskontor eller affären där du köpte
produkten.
CE-märkning
Den levererade versionen av denna enhet uppfyller kraven hos EEG direktiven
2004/108/EG “Elektromagnetisk kompatibilitet” och 2006/95/EG “Lågspänningsdirektivet”.
Tillverkat på licens från Dolby Laboratories. “Dolby” och den dubbla D-
symbolen
är varumärken som tillhör Dolby Laboratories.
3
Deklaration om RoHS-efterlevnad
Denna produkt har utformats och tillverkats i efterlevnad med direktiv 2002/95/EC från det europeiska
parlamentet och rådet om restriktion av användning av vissa farliga substanser i elektrisk och elektronisk
utrustning (RoHS-direktiv) och har bedömts efterleva de maximala koncentrationsvärden som utfärdats av
TAC (European Technical Adaptation Committee) enligt nedan:
Substans Föreslagen maximal
Bly (Pb) 0,1% < 0,1%
Kvicksilver (Hg) 0,1% < 0,1%
Kadmium (Cd) 0,01% < 0,01%
Hexavalent krom (Cr6+) 0,1% < 0,1%
Polybrominerade bifenyler
(PBB)
Polybrominerade
difenyletrar
Vissa produktkomponenter enligt angivet ovan är undantagna enligt RoHS-direktivens annex enligt nedan:
Exampel på undantagna komponenter är:
1. Kvicksilver i kompakta lysrör som ej överstiger 5 mg per lampa och i andra lampor som inte nämns
specifikt i RoHS-direktivens annex.
2. Bly i glas i katodbildrör, elektroniska komponenter, lysrör och elektroniska keramiska delar (t ex
piezoelektroniska enheter).
3. Bly i högtemperaturlödning (t ex blybaserade legeringar som innehåller minst 85 % blyvikt).
4. Bly som ett fördelningselement i stål innehållande upp till 0,35 % blyvikt, aluminium innehållande upp till
0,4% blyvikt och som en kopparlegering innehållande upp till 4 % blyvikt.
koncentration
0,1% < 0,1%
0,1% < 0,1%
Faktisk koncentration
4
LCD-panel
LCD-panelen som används i denna produkt är gjord av glas. Därmed kan den gå sönder om du tappar
enheten eller om den får stötar av andra föremål.
LCD-panelen är en högteknologisk produkt som ger dig bilder med yttersta detaljrikedom. Ibland kan ett
fåtal icke-aktiva pixlar framträda på skärmen som fasta blå, gröna eller röda punkter. Detta påverkar inte
produktens prestanda.
För att säkerställa en lång användningstid för enheten och minska risken för skärmbränning, iaktta
följande försiktighetsåtgärder.
‧ Visa inte stillbilder (orörliga datorbilder och videospelbilder, logotyper, bilder, text och bilder med
bildkvoten 4:3) under längre perioder.
‧ Använd en skärmsläckare när du använder dator.
5
FÖRBEREDELSE
Före installation
1. Ställ TV:n på ett stabilt underlag.
‧ Se till att TV:n placerad så att luften kan cirkulera fritt.
‧ Täck inte för ventilationsöppningarna på baksidan.
‧ Undvik att placera öppna lågor, som t ex tända ljus, på eller i närheten av apparaten.
‧ Undvik värme, direkt solljus och regn eller vatten.
‧ Utrustningen får inte utsättas för dropp eller stänk.
2. Sätt in antennkontakten ordentligt i antennuttaget
ANT IN 75Ω
För 19”/22” modell: För 26”/32”/42” modell:
på TV:ns baksida.
Kabel
6
Kabel
FÖRBEREDELSE
Förpackningens innehåll
Kontrollera att du har följande delar i din förpackning:
1. LCD-TV
2. Stativ med skruvar
3. Fjärrkontroll med batterier
4. Bruksanvisning
5. Snabbguide
6. Nätkabel
Installera batterier
1. Sätt in två AAA-batterier i fjärrkontrollen. Se till att + och – ligger i rätt riktning.
2. Sätt tillbaka locket.
* Ta ut batterierna om fjärrkontrollen inte ska användas under en längre tid.
7
INSTALLATION
Översikt
Montera TV-stativet
För 19”/22” modell: För 26”/32”/42” modell:
1. Placera TV:n med fronten ned på en mjuk och plan yta för att förhindra skador och repor på skärmen.
2. Rikta försiktigt in och sätt in basen i ställningen.
3. Skruva in skruvarna till botten på basen och dra fast basen på ställningen.
Anslutninga
Front och sida
Sido-
anslutningar
Bakifrån
För 19”/22” modell:
Hål till vägg-
montering
Strömbrytare
Nätuttag
‧ Ljussensor: Upptäcker omgivande ljus för att ställa in kontrasten och ljusstyrkan automatiskt för
bekvämt tittande. (endast 32 tum/42 tum)
‧ Strömbrytare: TV-apparaten är inte helt avstängd i standby-läge. För att stänga av TV:n, stäng av
strömbrytaren.
För 26”/32”/42” modell:
8
Kontrollpanel
Fjärrkontrollens
mottagare
Strömindikator
Ljussensor
Bakre
anslutningar
Strömbrytare
INSTALLATION
Översikt
Väggmontering
TV-skärm (tum)
19” 100 x 100 mm Metrisk 4 x 10 mm 3,7 kg
22” 100 x 100 mm Metrisk 4 x 10 mm 4,6 kg
26” 200 x 100 mm Metrisk 4 x 10 mm 7,0 kg
32” 200 x 200 mm Metrisk 6 x 10 mm 10.9 kg
42” 200 x 200 mm Metrisk 6 x 10 mm 18,6 kg
Obs:
‧ Väggmonteringskonsolen och skruvarna medföljer inte.
‧ Håll TV-apparaten minst 60 mm från vägen för att förhindra kabelstörningar.
‧ För din egen säkerhet använd endast UL listade väggmonteringskonsoler med minimumvikt för TV:n
utan ställning.
VESA-kompatibel väggkonsol
(mm) (B x H)
Skruvtyp
Enhet utan basvikt
Ta bort TV-ställningen vid väggmontering
För 19”/22” modell:
1. Ta bort skruvarna som fäster TV:n vid ställningen.
2. Dra upp ställningsbasen från gångjärnen för att ta bort ställningsbasen från TV-apparaten.
3. Fäst väggmonteringskonsolen på TV:ns baksida med fyra M4-skruvar.
9
INSTALLATION
Ansluta enheten
Ta bort TV-ställningen vid väggmontering
För 26”/32” modell:
1. Ta bort skruvarna som fäster TV:n vid ställningen.
2. Dra upp ställningsbasen från gångjärnen för att ta bort ställningsbasen från TV-apparaten.
3. Fäst väggmonteringskonsolen på TV:ns baksida med fyra skruvar.
‧ För 26 tums modell: Använd 4 M4 skruvar för att fästa väggmonteringskonsolen.
‧ För 32 tums modell: Använd 4 M6 skruvar för att fästa väggmonteringskonsolen.
För 42” modell:
1. Lossa skruvarna på baksidan av ställningen och ta bort bakre höljet från ställningen.
2. Dra upp ställningsbasen från gångjärnen för att ta bort ställningsbasen från TV-apparaten.
3. Fäst väggmonteringskonsolen på TV:ns baksida med fyra M6-skruvar.
10
INSTALLATION Ansluta enheten
Bakre anslutningar
För 19”/22” modell:
Uttag Funktioner
1 Mottagaringång Ansluter till TV-signaler (antenn/kabel-TV)
SCART
2
(EXT 1)
Komponentvideo
3
och L/R ljudingång
Kompositvideo och
4
L/R ljudingång
SDPIF-utgång
5
(digital ljudutgång)
6
HDMI
7
PC IN
Full SCART, vilken överför RGB, S-Video och CVBS in och monitor ut.
Videosignalen YPbPr kan användas om man ansluter med
komponentvideouttaget. DVD-spelare med progressiv skanning, HDTVavkodare och satellitmottagare ger video med maximal upplösning med
YPbPr-signal och L/R-ljudsignal.
Videosignalen kan användas om anslutning sker via kompositvideoporten
och V/H ljudsignaler.
SPDIF rekommenderas för digitalt ljud med hög kvalitet.
High Definition Multimedia Interface.
Anslut till enheter med digitala signaler och kan användas till videosignaler
från dator eller HDTV.
Anslut till analoga VGA-signalkällor. Datorljud stöder 3,5 mm uttag.
11
INSTALLATION
Bakre anslutningar
För 26”/32”/42” modell:
Ansluta enheten
Uttag Funktioner
1 Mottagaringång Ansluter till TV-signaler (antenn/kabel-TV)
EXT 1: Full SCART, vilken överför RGB, S-Video och CVBS in och monitor
SCART
2
(EXT 1 / EXT 2)
3
PC IN
SDPIF-utgång
4
(digital ljudutgång)
(tillval)
Komponentvideo
5
och L/R ljudingång
6
HDMI 1 / HDMI 2
ut.
EXT 2: Halv SCART vilken överför S-Video eller CVBS in och CVBS
monitor ut.
Anslut till analoga VGA-signalkällor. Datorljud stöder 3,5 mm uttag.
SPDIF rekommenderas för digitalt ljud med hög kvalitet.
Videosignalen YPbPr kan användas om man ansluter med
komponentvideouttaget. DVD-spelare med progressiv skanning, HDTVavkodare och satellitmottagare ger video med maximal upplösning med
YPbPr-signal och L/R-ljudsignal.
High Definition Multimedia Interface.
Anslut till enheter med digitala signaler och kan användas till videosignaler
från dator eller HDTV.
12
INSTALLATION
Sidoanslutningar
Hörlurskabel
V/H ljudkabel
VIDEO-kabel
Ansluta enheten
För 19”/22”: För 26”/32”/42”:
DVD-spelare
Uttag Funktioner
GEMENSAMT
1
GRÄNSSNITT
AV IN
2
(kompositaudio/video)
3
SERVICE
Hörlursutgång
4
(endast 26”/ 32”/42”)
HDMI 3
5
(endast 26”/32”/42”)
Anslutning för PC-kort eller ExpressCard i GEMENSAMT GRÄNSSNITT uttaget i apparaten. Se bruksanvisningen till ditt kort för ytterligare
information.
Kompositaudio och -video ger anslutning från DVD-spelare eller liknande.
Endast för teknikers service.
Anslut till hörlurar (16Ω eller 32Ω).
High Definition Multimedia Interface.
Anslut till enheter med digitala signaler och kan användas till
videosignaler från dator eller HDTV.
13
INSTALLATION
Ansluta enheten
Nätanslutning
Anslut nätkabeln till LCD-TV:n och sätt kontakten i ett lämpligt vägguttag.
För 19”/22” modell: För 26”/32”/42” modell:
100-240 V 50/60 Hz växelström
Nätkablarna är olika beroende på region.
* Sätt inte in kontakten i ett vägguttag förrän alla anslutningar är ordentligt
gjorda.
Slå på LCD-TV:n
Slå på strömbrytaren på TV:n såsom visas på sidan 8. Tryck på på sidan eller tryck på på
fjärrkontrollen för att slå på strömmen eller gå i standby-läge.
14
Indikatorlampans status
Grön: Ström på
Röd: standby
* På grund av instabil nätspänning, kan det ibland förekomma en fördröjning i
strömbrytaren när LCD-TV:n är på
INSTALLATION
Första installation
När du packat upp och kopplat in din nya LCD-TV, ställ in TV:n genom att fortsätta med följande steg. Om
du inte startar inställningsfunktionen, kommer din LCD-TV inte att fungera ordentligt.
1. Den första inställningsskärmen kommer att visas på skärmen när TV:n slås på första gången.
2. Tryck på OK knappen på fjärrkontrollen för att fortsätta med installationen.
Ansluta enheten
15
3. Använd navigeringsknapparna Upp eller Ned för att välja ditt språk. Tryck på den Högra eller OK
knappen för att fortsätta.
4. Använd navigeringsknapparna Upp eller Ned för att välja ditt land. Tryck sedan på Högra eller OK
knappen för att fortsätta eller Vänstra knappen för att gå tillbaka.
5. Välj Sök för att starta kanalsökningen eller välj Hoppa över sökning för att hoppa över detta steg.
Obs: Om du hoppar över detta steg kan kanalsökningen genomföras i TV-menyn.
6. Systemsökning kan ta några minuter. Vänta tills systemsökningen är slutförd.
OBS: Om du inte hittar denna skärm kan du trycka på MENU på fjärrkontrollen. Välj Återställ
standard i Funktionsmenyn.
7. Om både ATV och DTV tjänsterna finns kommer ATV kanalerna att starta från 900s. Om DTV
tjänsten inte är tillgänglig kommer ATV kanalerna att starta från 1.
16
INSTALLATION Kontrollpanelens knappar
Knapp Funktioner
VOL
(FUNCTION ＜ / ＞)
CH
(FUNCTION ∧ / ∨)
MENU
INPUT Växlar mellan de olika ingångskällorna.
Justerar volymen. Flyttar åt vänster och (OSD-meny) höger i skärmmenyläget.
Växlar mellan de programmerade kanalerna. Flyttar uppåt och nedåt i
skärmmenyläget.
Visar och justerar funktionerna på skärmmenyn. Navigera i menyerna med
pilknapparna (kanal- och volymjustering).
Strömbrytare
Slår på och av LCD-TV:n.
17
INSTALLATION Funksjoner på fjernkontrollen
RATIO (FÖRHÅLLANDE)
Ändrar bildförhållandet; se
bildformatsektionen.
MENU/EXIT
Tryck för att visa eller stänga
OSD-menyn.
+ / -
VOL
Trykk for å justere lydnivået.
+ / -
CH
Trykk for å velge kanal.
Navigeringsring
Tryck för att justera eller
bekräfta olika funktionsposter i
menyn.
FAV (Favorit)
Trykk for vise en liste over alle
kanaler som er markert som
favoritter. Lägg till eller ta bort en
kanal i favoritkanallistan på
TV:n.
CH LIST (kanallista)
Trykk for å vise en oversikt over
kanaler og inngangskilder.
I/II
Välj Dual 1, Dual 2 eller Mono
för ATV kanal.
Velg Lydspråk for digitale TVkanaler.
SLEEP (SOVETID)
POWER (STRØM)
Trykk for å skru på LCD-TV-en
eller for å gå til hvilemodus.
MUTE (DEMP)
Trykk for å skru lyden av og på.
Du kan også trykke VOL +/- for
å komme tilbake til forrige
lydnivå.
INPUT LIST
(INMATNINGSLISTA)
Tryck upprepade gånger för att
välja olika inmatningskällor.
SIFFERKNAPPER 0-9
For å velge en TV-kanal direkte.
EPG
Trykk på denne knappen for å
vise elektronisk programguide i
TV-modus.
RETURN (ÅTERGÅ)
För att visa föregående vald TVkanal.
Trykk for å skru av LCD-TV-en
når en viss tid har utløpt.
(10-120 minutter)
USB
(optional) (USB (tillval))
Tryck för att visa valskärmen för
multimedia.
AUDIO (LJUD)
Tryck för att ställa in LCD-TV:n
till en fördefinierad
ljudinställning.
Musik / Tal / Personlig
VIDEO
Trykk for å bruke en
forhåndsdefinert bildeinnstilling.
Standard / Livlig / Film / Eko /
Personlig
INFO
Trykk for å vise gjeldende
signalstatus, inkludert
inngangskilde/lydmodus for
kanal.
18
TELETEXT (TEXT-TV)
(Endast konstruerad för Europas
PAL/SECAM/DVB-T system)
TELETEXT (TEXT-TV)
Trykk på denne knappen for å
aktivere tekst-TV. Trykk igjen for
å skru av tekst-TV.
MIX (MIKS)
Trykk på denne knappen for å
se Tekst-TV samtidig med TV.
SIZE (STØRRELSE)
Trykk på denne knappen for å
forandre tekststørrelsen.
Fullskjerm, øvre halvdel og
nedre halvdel.
SUBPAGE (UNDER-SIDE)
Viser under-siden (når dette er
tilgjengelig).
INDEX (STARTSIDE)
Trykk på denne knappen for å
gå tilbake til side 100 eller
indekssiden; trykk så 0 til 9.
Tekst-TV-siden vil få et nummer
og bli lagt til siden du velger eller
det sekundære elementet.
SUBTITLE (UNDERTEKSTER)
‧ I TV -läge: Tryck för att starta
eller stänga av undertexter.
‧ I textläge: Tryck för att välja
nästa sida markerad som en
undertextsida och begär den
som visningssida.
HOLD
Trykk på denne knappen for ikke
å bla videre i sidene
Tekstdekoderen slutter å motta
data.
REVEAL (AVDEKKE)
Vis skjult informasjon, slik som
svar på en gåte.
Tryck på Reveal (visa) för att
visa dold information såsom svar
på frågesprot eller MHEG
CANCEL (avbryt) funktion.
R/G/G/B (Fargeknapper)
Tryck på knapparna för att välja
bild med olika färger på texterna.
Olika kanaler visar olika
funktioner.
INSTALLATION
Fjärrkontrollens funktioner
Bildformat
Tryck på RATIO knappen på fjärrkontrollen för att ställa in bildformatet.
Auto: DTV och HDMI inmatning kommer automatiskt att visa korrekt format medan ATV och SCART
behöver ställas in.
Normal: Visar det vanliga 4:3-formatet.
Zoom 1: Skalar upp 4:3-formatet till 14:9.
Zoom 2: Skalar upp 4:3-formatet till 16:9.
Bred: Sträcker ut 4:3-formatet till 16:9.
Bred
19
TV-meny
Använda den avancerade menyn
Inställningar på skärmmenyn
1. Tryck på MENU knappen på sidan av TV:n eller tryck på MENU/EXIT knappen på fjärrkontrollen för
att visa eller stänga huvudmenyn.
2. Använd Navigeringsringen för att flytta runt för att välja, justera eller bekräfta en post i OSD-menyn
(On Screen Display/visning på skärmen).
Meny Beskrivning
Ljud
TV
Funktioner
Föräldrakontroll
Visar ytterligare bildlägen och funktioner till dina favoritkanaler och gör det
möjligt att justera inställningarna för färg och ljusstyrka.
Ger fler ljudinställningar. Du kan också ställa in ljudmiljön för TV:n.
Låter dig ställa in specialfunktioner för land, ljudspråk och TV-kanalen.
Låter dig justera inställningarna för TV-kanalerna och språket.
Kontrollerar kanalernas specialfunktioner.
20
TV-meny
Använda den avancerade menyn
Meny Beskrivning
Smart bild
Ljusstyrka Ljus mörka delar av bilden ljusare.
Kontrast Gör bilden skarpare.
Färg Lägger till och tar bort färg.
Tint För att ställa in bildens färgton.
Skärpa Förbättrar detaljerna
Färginställning Väljer mellan Normal (neutral), Varm (rödare) och Kall (blåare).
Avancerad kontroll l
Brusreducering
Hudton För att justera hudtonen så att den blir mer neutral.
Bakgrundsljus Gör bakgrundsfärgen ljusare eller mörkare.
DCR
Wisdom Light
(endast 32 tum/42 tum
modeller med ljussensor)
HDMI-läge
(endast HDMI)
För att ställa in bästa bilduppträdande till en fördefinierad bildinställning av
Standard, Livlig, Film, Eko eller Personlig.
Filtrerar bort bildbrus och förbättrar bildens kvalitet. Välj effektnivå av Av,
Låg, Medium, Hög eller Auto.
Dynamic Contrast Ratio (DCR/dynamiskt kontrastförhållande) automatiskt
ljustera ljusstyrkan hos skärmen för att visa större djup i mörka partier.
För aktivering av ljussensorn för att ljustera ljustyrkan automatiskt genom att
avkänna omgivande ljus. Slår på eller stäng av sensorn.
Användare kan välja Auto/grafiskt/Videoläge. Beskrivning enligt följande:
Auto
Automatisk för att få enhetsinformation, enheten kommer att indikera
sändningstiming som är videotiming eller grafisk timing (datortiming).
Grafik
Framtvingad videotiming visas som grafisk timing, exempelvis: 720p visar
1280x720 vid 60Hz; 1080p visar 1920x1080 vid 60Hz.
Detta läge optimerar för datorinmatning.
Video
Framtvingad grafisk timing visas som videotiming, exempelvis: 1280x720 vid
60Hz visas 720p; 1920x1080 vid 60Hz visas 1080p.
Detta läge optimerar för DVD-spelare, videokamera och annan inmatning
från videoapparater.
21
TV-meny
Använda den avancerade menyn
Ljud
Meny Beskrivning
Ljudläge
Balans Justerar balansen mellan vänster/höger kanal.
Virtuell surround Lägger till med djup och rymd till TV-ljudet.
Digital
SPDIF Delay
AVL
Följande funktioner är endast tillgängliga för digitala kanaler med ljud.
Typ
Hörselskadad
För att ställa in TV:n på en fördefinierad ljudinställning av Personlig, Musik eller
Tal.
För val av Digital ljudutmatning av Av, Dolby Digital eller PCM.
Tips: När Dolby Digital är valt se till att förstärkaren stödjer digitalt ljud.
SPDIF fördröjningsfunktionen kommer att påverka SCART/Line ljud ut och
också fördröja tiden.
NorDig HD IRD skall stödja möjligheten att justera ljudfördröjningen på SPDIF
utmatningen (om tillgängligt) upp till 250 ms och den bör vara justerbar i steg
om 10 ms, då IRD kan ha flera olika användarinställningar resulterar det i olika
a/v fördröjningar; t.ex. IRD kan vara ansluten till flera olika externa
ljudförstärkare och STB kan vara ansluten till flera olika externa skärmar.
Tar bort skillnaderna i ljudvolym mellan olika kanaler och program och minska
även ljudets dynamik.
Denna funktion låter dig välja typ av ytterligare berättande under TV-tittande av
Normal, Svårt att höra eller ljudbeskrivning.
Svårt att höra: Denna funktion ger förklaringar till döva och hörselskadade
tittare.
När Typen är inställd till "Ljudbeskrivning" kan volymen på ljudbeskrivningen
justeras.
22
TV-meny
Använda den avancerade menyn
TV
Meny Beskrivning
Land
Audio Carrier
(ljudbärare)
(endast ATV)
1:a och 2:a ljud
Ljudkanal
Välj lämpligt land. Det kan vara landet du bor i eller landet vars kanaler du vill ta
emot om du bor nära gränsen.
Använd denna funktion när två eller fler ljudspråk sänds. Välj Dual 1, Dual 2
eller Mono för ATV kanal.
Använd denna funktion när två eller fler ljudspråk sänds. Detta är språket som
används för de digitala kanalerna om det är tillgängligt.
Gå in i kanalens undermeny och välj mellan Channel Scan (kanalsökning),
Update Scan (uppdatera sökning), Single RF Scan (enstaka RF sökning),
Analog Manual Scan (analog manuell sökning), Channel Skip (hoppa över
kanal), Channel Sort (sortera kanaL, Channel Edit (redigera kanal), Decoder
(dekoder) och Analog CH Fine Tune (analog kanal fininställning).
23
TV-meny
Använda den avancerade menyn
TV/kanaler
Meny Beskrivning
Kanalsökning
Kanalsökning kommer att återinställa TV:n automatiskt. Det är rekommenderat
att Kanalsökning körs med jämna mellanrum för att garantera att ny tjänster
läggs till.
Uppdateringssökning
Sök efter nya kanaler automatiskt som inte finns i listan.
Enskild RF Sökning (endast digital)
Gå in i den Enskilda RF sökningen i kanalens undermeny för att söka efter
Kanaler
digitala kanaler.
Analog manuell sökning
TV:ns kanaler kan ställas in manuellt med Manuell sökning. Använd
sifferknapparna för att gå in i Startfrekvensen för att söka uppåt eller söka
nedåt.
Hoppa över kanal
För att förhindra att vissa program visas vid tryckning på CH + / - knapparna på
fjärrkontrollen kan programpositionen hoppas över.
Tips: Det överhoppade programmet kan inte hittas genom at trycka på CH + / knapparna med kan kommas åt genom att trycka på sifferknapparna direkt.
Kanalsortering
Ändra ordning i kanallistan.
Kanalredigering
Gå in i kanalredigering i kanalens undermeny för att redigera kanalnumren och
kanalnamnen genom att använda sifferknapparna 0~9.
Obs: Följande RC nummermappningstabell kommer inte att visas på TVskärmen.
Tillgängliga tecken
Dekoder (endast Analog)
Kanalkoding stöder Canal+ (betal-TV-kanal). Kanalen sänder dock även en del
ickekrypterade program. Ickekrypterade program kan ses avgiftsfritt.
Analog kanal fininställning
Välj Analog CH Fine Tune i kanalens undermeny för att justera frekvensen.
24
TV-meny
Använda den avancerade menyn
Funktioner
Meny Beskrivning
Menyspråk
Bildformat
Tidsinställning
Undertext
För att välja OSD-menyns språk.
För val av tillgängligt visningsformat av Auto, Normal, Naturlig (endast HDMI),
Bred, Zoom 1 eller Zoom2.
Tidszon
välj den tidszon där du befinner dig.
Tid
ställ in tid och datum eller välj autosynkronisering.
Tips: Innan du kan ställa in tid och datum själv, se till att Au tosynkronisering är Av.
Avstängningstimer
TV:n stänger av sig själv efter en viss tid.
Analoga undertexter
visar de sända undertexterna på skärmen. Denna text kan visas permanent (om
tjänsten är tillgänglig i sändningen) eller endast när ljudet är avstängt.
Digital undertext
Använd funktionen Digital undertext när två eller flera textspråk sänds. Om
undertextdata i ett valt språk inte sänds visas standardspråket.
Typ av undertext
välj mellan normal typ eller undertext för hörselskadade.
25
TV-meny
Använda den avancerade menyn
Funktioner
Meny Beskrivning
Språk digital text-TV
Text-TV-språk
Gemensamt
gränssnitt
HDMI Sökinfo
(endast HDMI)
Återställ
grundinställningarna
För val av text-TV-språk
Kodning språksidor
För att ställa in text-TV-språk till den lokal platsen.
Denna meny visas med din Cl leverantörsinformation.
Automatisk
Ställer in på underscan eller overscan automatiskt när videosignalen hittats.
Underscan
När videosignalen hittats kommer alla aktiva pixlar och linjer att visas med eller
utan kant.
Overscan
När videosignalen hittats kommer alla aktiva pixlar och linjer inte att visas vid
kanterna.
För återställning av alla TV-inställningar till ursprungliga fabriksinställningarna.
26
TV-meny
Använda den avancerade menyn
Föräldrakontroll
Meny Beskrivning
Kanallås Låser helt och hållet en viss TV-kanal eller extern källa.
Kontrollerar tillgång till program baserat på åldersklassificering. Alla inställningar
Föräldravägledning
Blockera inmatning För att avaktivera de specifika externa inmatningssignalerna.
Ställ in lösenord
Rensa alla För rensning av alla inställningar i föräldraundermenyn.
tillämpas på digitala kanaler.
Obs: Denna funktion fungerar enligt information från sändarstationen. Om den
inte innehåller någon information fungerar den därför inte.
För inställning eller ändring av ditt lösenord. Följ instruktionerna för att ställa in
det.
Alla kombinationer från 000 till 9999 ör giltiga.
Kom ihåg att 5351 är standardkod för ändring av lösenord. Om din åtkomstkod
har ändrats eller om du glömt den, kan du alltid komma in genom att ange
standardkoden.
27
Övrig information
Felsökning
Följande tabell innehåller vanliga problem och lösningar på dessa problem. Kontrollera listan innan du
kontaktar en servicetekniker.
Problem Lösning
1. Anslut nätkabeln ordentligt.
Ingen bild
Onormala färger Anslut signalkabeln ordentligt.
Förvrängd bild
Bilden för mörk Justera ljusstyrka och kontrast.
Endast ljud, ingen bild
Endast bild, inget ljud
Fjärrkontrollen fungerar inte
Kan inte ta emot tillräckligt antal
kanaler med antennen
Inga färger Justera färginställningarna.
Blinkande bild med spökbild
Brutna linjer och segment
Vissa TV-kanaler är blockerad
(hoppas kunna få in kanaler)
Överlappande bilder eller
spökbilder
Kan inte använda en funktion Om menyposten du valt blir grå, kan du inte välja den.
Kan inte ta emot program
2. Slå på strömmen.
3. Anslut signalkabeln ordentligt.
4. Tryck på en av LCD-TV:ns knappar.
1. Anslut signalkabeln ordentligt.
2. Använd en kompatibel signal.
1. Kontrollera om ingångsignalen är ordentligt ansluten.
2. TV:ns signal får inte vara svagare än 50 dB.
1. Anslut signalkabeln ordentligt.
2. Justera volymen till en lämplig nivå.
3. Anslut ljudkabeln ordentligt.
4. TV:ns signal får inte vara svagare än 50 dB.
1. Byt batteri.
2. Stäng av strömmen i tio sekunder, slå sedan på strömmen igen.
Använd funktionen Kanalsökning för att öka antalet kanaler som inte
lagrats i minnet.
1. Kontrollera anslutningarna till antenn-/signalkabeln.
2. Kontrollera om kanaler sänder.
3. Tryck på signalkälla och ändra ingångsläget.
Justera antennen.
Håll TV:n borta från störningskällor, som t ex bilar, lysrör och hårtorkar.
Använd Uppdatera sökning för att lägga till kanaler som inte finns i
minnet.
Använd en rundstrålande utomhus antenn.
(Om din TV påverkas av berg eller byggnader i närheten).
Använd Uppdatera sökning för att lägga till kanaler som inte finns i
minnet.
28
Övrig information
Audio- / videoingångar
På framsidan och baksidan av mottagaren finns dessa anslutningar (RCA phonokontakter) som används
för inmatning av video- och audiosignaler. Skapade för att användas med video (eller andra tillbehör) för
att få bättre bildupplösning och alternativa ljudanslutningar.
S-Video-ingång
Möjliggör direkt anslutning av högupplösta videokällor såsom Super VHS video, Laserdiskspelare etc. Ger
bättre bildupplösning, skarphet och klarhet.
Menu
En lista med funktionskontroller som visas på TV-skärmen och som möjliggör användarjusteringar.
Programming
En lista med funktionskontroller som visas på TV-skärmen och som möjliggör användarjusteringar.
Virtuell surround
Virtuell surroundlösning ger bättre lyssnarglädje för komprimerad internetradio eller klarare tal som ökar
lyssnarens upplevelse och tillfredställelse.
RF
Radiofrekvens eller modulerad signal som bärare av TV-sändningar.
Avstängningstimer
Med denna knapp kan du ställa in en tidsperiod efter då TV:n stänger av sig själv.
Ordlista
29
Övrig information Tekniska data
Modellnr.
Bildkvot 16:9 16:9 16:9 16:9 16:9
Upplösning 1360 x 768 1360 x 768 1360 x 768 1360 x 768 1920 x 1080
Menyspråk
Uteffekt
(Watt RMS)
Ljudläge Personlig, Musik, Tal
Bildformat Auto, Normal, Bred, Zoom 1, Zoom2
Bildläge Standard, Livlig, Film, Eko, Personlig
Bakre
anslutningar
Sidoanslutningar
Produktmått
(B x D x H)
Nettovikt 3,9 kg 4,9 kg 10,6 kg 12,11 kg 21,3 kg
Drift (max.) 50 W 60 W 120 W 130 W 200 W
Standby < 1W
Nätspänning
Omgivande
temperatur
L19WA81
L19WA91
Bulgariska, kroatiska, tjeckiska, Engelska, tyska, franska, italienska, spanska,
portugisiska, holländska, ungerska, danska, finska, svenska, norska, rumänska,
polska, serbiska, slovakiska, slovenska, ryska, grekiska, turkiska, irländska
3 W 3 W 5 W 10 W 10 W
Mottagaringång (75Ω)
PC IN: D-SUB och datorljud
Komponentvideo och L/R ljudingång
SCART 1
SDPIFutgång
(digital
ljudutgång)
HDMI 1
GEMENSAMT GRÄNSSNITT
AV IN (kompositaudio/video)
- -
466 mm
344 mm
171 mm
AC220-240V
50-60 Hz
5°C - 35°C
L22WA81
L22WA91
FÖRBÄTTRINGAR
ANSLUTNINGAR
SCART 1
SDPIFutgång
(digital
ljudutgång)
HDMI 1
VIKT och MÅTT
535,4 mm
384,1 mm
171,0 mm
EFFEKTFÖRBRUKNING
AC220-240V
50-60 Hz
L26WA81
L26WA91
DISPLAY
SCART 1
SCART 2
SPDIF
HDMI 1
HDMI 2
Hörlursutgång
HDMI 3
659,0 mm
488,8 mm
232,3 mm
AC220-240V
50-60 Hz
(Tillval)
L32WA81
L32WA91
SCART 1
SCART 2
SPDIF
(Tillval)
HDMI 1
HDMI 2
Hörlursutgång
HDMI 3
792,6 mm
561,5 mm
232,5 mm
AC220-240V
50-60 Hz
L42HA81
L42HA91
SCART 1
SCART 2
SPDIF
(Tillval)
HDMI 1
HDMI 2
Hörlursutgång
HDMI 3
1015,3 mm
677,5 mm
275,5 mm
AC220-240V
50-60 Hz
30
Loading...
