BRUKSANVISNING

INNEHÅLLSFÖRTECKNING

För din säkerhet ---------------------------------------------------------------------1

IMPORTANT SAFETY INSTRUCTIONS --------------------------------------4

FÖRBEREDELSE -------------------------------------------------------------------6

BRUKSANVISNING-----------------------------------------------------------------8

Tack så mycket för du valt LCD-TV.

Använda fjärrkontrollen-------------------------------------------------------8 Teletext---------------------------------------------------------------------------9 Att använda menyer-----------------------------------------------------------10 Huvudmeny----------------------------------------------------------------------10

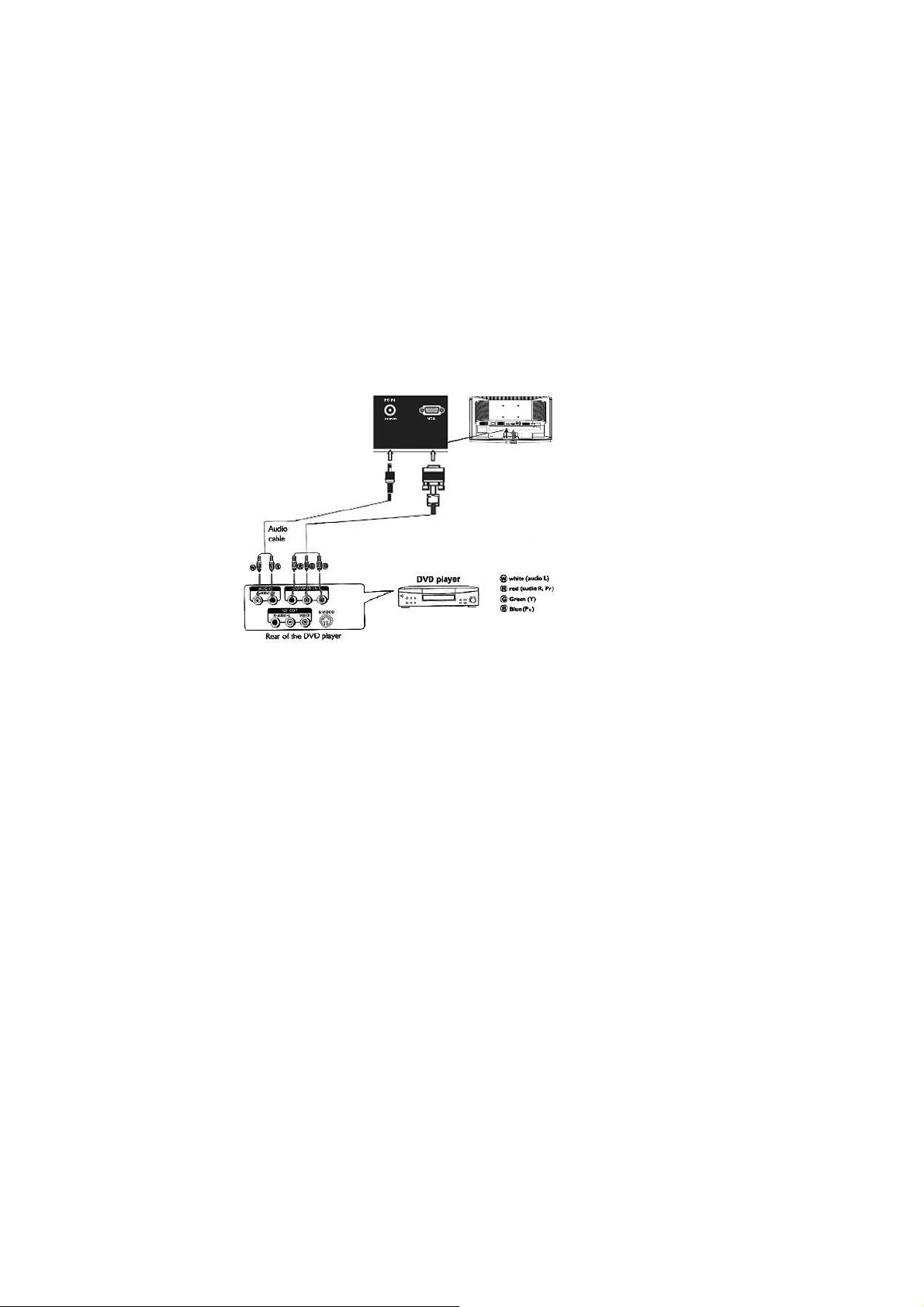

ANSLUTA KRINGUTRUSTNING------------------------------------------------15

Kontrollknappar-----------------------------------------------------------------15 Förberedelse--------------------------------------------------------------------16 PC-ingång -----------------------------------------------------------------------17 HDMI-ingång--------------------------------------------------------------------17 S-Videoingång------------------------------------------------------------------18

YPbPr-ingång-------------------------------------------------------------------18

Ljudingång-----------------------------------------------------------------------19 Videoingång---------------------------------------------------------------------19 Tips--------------------------------------------------------------------------------19

INNAN DU RINGER EFTER SERVICE --------------------------------------20

Ordlista ---------------------------------------------------------------------------21 Product specification----------------------------------------------------- 22-23

Vi rekommenderar att du tar ett par minuter och noggrant läser igenom denna manual innan du installerar och startar TV:n. Förvara den här bruksanvisningen på en säker plats för framtida referens.

LCD TV

FÖR DIN SÄKERHET

modeller. Vissa funktioner kanske inte finns

tillgängliga på den modell som du köpt. Valfira funktioner indikeras av

Framför opera- den TV behaga läsa den här manuell grundligt. Den här manuell skulle bli hålla kvar för framtida hänvisningen.

NOTERA

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan upphäva rätten att köra utrustningen. Skärmade kablar och strömsladdar, om sådana finns, måste användas för att uppfylla strålningsgränserna. Tillverkaren är inte ansvarig för några radio eller TV störningar orsakade av ej godkända ändringar på denna utrustning. Det är användarens ansvar att rätta till sådana gränssnitt.

VARNING:

För att förhindra brand eller stötar ska du inte utsätta TV:n för regn eller fukt. Farlig hög spänning finns inuti TV:n. Öppna inte höljet. Låt endast kvalificerad personal utföra service.

Avyttring av kasserad utrustning av användare i privata hushåll i Europeiska unionen.

Denna symbol på produkten eller på förpackningen indikerar att denna produkt inte får kastas i hushållssoporna. Istället är det ditt ansvar att göra dig av med kasserad utrustning genom att

överlämna det till en därför avsedd insamlingsplats för återvinning av elektriska och elektroniska utrustningar.Den separate insamlingen och återvinningen av kasserad utrustning hjälper till att spara på naturresurser och ser till att den återvinns på ett sätt som skyddar människors hälsa och miljön. För ytterligare information om var du kan lämna din kasserade utrustning för återvinning, kontakta ditt lokala kommunkontor, renhållningskontor eller affären där du köpte produkten.

Denna manual gäller för flera TV-

följande symbol: 





Godkännandeinformation

CE-efterlevnad för europiska länder

Enheten efterlever kraven i EEC-direktiv 89/336/EEC enligt ändringar av 92/31/EEC och 93/68/EEC art.5 beträffande “Elektromagnetisk kompatibilitet”, och 73/23/EEC enligt ändringar av 93/68/EEC art.13 beträffande “Säkerhet”.

LCD-panel LCD-panelen som används i denna produkt är gjord av glas. Därmed kan den gå sönder om du tappar enheten eller om den får stötar av andra föremål. LCD-panelen är en högteknologisk produkt som ger dig bilder med yttersta detaljrikedom. Ibland kan ett fåtal icke-aktiva pixlar framträda på skärmen som fasta blå, gröna eller röda punkter. Detta påverkar inte produktens prestanda. För att säkerställa en lång användningstid för enheten och minska risken för skärmbränning, iaktta följande försiktighetsåtgärder.

- Visa inte stillbilder (orörliga datorbilder och videospelbilder, logotyper, bilder, text och bilder med bildkvoten 4:3) under längre perioder;

- Använd en skärmsläckare när du använder dator.

Deklaration om RoHS-efterlevnad

Denna produkt har utformats och tillverkats i efterlevnad med direktiv 2002/95/EC från det europeiska parlamentet och rådet om restriktion av användning av vissa farliga substanser i elektrisk och elektronisk utrustning (RoHS-direktiv) och har bedömts efterleva de maximala koncentrationsvärden som utfärdats av TAC (European Technical Adaptation Committee) enligt nedan:

Substans Föreslagen maximal

koncentration Bly (Pb) 0.1% < 0.1% Kvicksilver (Hg) 0.1% < 0.1% Kadmium (Cd) 0.01% < 0.01% Hexavalent krom (Cr6+) 0.1% < 0.1% Polybrominerade bifenyler (PBB) Polybrominerade difenyletrar

Vissa produktkomponenter enligt angivet ovan är undantagna enligt RoHS-direktivens annex enligt nedan: Exampel på undantagna komponenter är:

1. Kvicksilver i kompakta lysrör som ej överstiger 5 mg per lampa och i andra lampor som inte nämns specifikt i RoHS-direktivens annex.

2. Bly i glas i katodbildrör, elektroniska komponenter, lysrör och elektroniska keramiska delar (t ex piezoelektroniska enheter).

3. ly i högtemperaturlödning (t ex blybaserade legeringar som innehåller minst 85 % blyvikt).

4. Bly som ett fördelningselement i stål innehållande upp till 0,35 % blyvikt, aluminium innehållande upp till 0,4% blyvikt och som en kopparlegering innehållande upp till 4 % blyvikt.

0.1% < 0.1%

Faktisk koncentration

VIKTIGA SÄKERHETSINSTRUKTIONER

Läs innan utrustningen tas i drift.

1. Läs dessa instruktioner.

2. Spara dessa instruktioner.

3. Beakta alla varningar.

4. Följ alla instruktioner.

5. Använd inte denna apparat nära vatten.

6. Rengör endast med en torr trasa.

7. Blockera inte några av ventilationsöppningarna. Installera enligt

tillverkarens instruktioner.

8. Installera inte nära några värmekällor såsom radiatorer, värmeventiler,

ugnar eller annan apparatur (inklusive förstärkare) som producerar värme.

9. Ändra inte säkerheten hos den polariserade eller jordkontakten. När

medföljande kontakt inte passar i ditt eluttag, kontakta en elektriker för byte av det inaktuella uttaget.

10. Skydda el-sladden från att trampas på eller klämmas särskilt vid

kontakter, uttag och vid utgången från apparaten.

11. Använd endast tillsatser/tillbehör som specificerats av tillverkaren.

12. Använd endast med vagn, ställning, stativ, konsol eller ord som angivits

av tillverkaren eller som såldes tillsammans med apparaten. När en vagn används, var försiktig när vagnen/apparaten flyttas tillsammans för att undvika skador om den välter.

13. TV:n får endast köras med den effektkälla som anges på etiketten. Om

du inte är säker på vilken effekt som levereras till ditt hem, konsultera återförsäljaren eller det lokal energiföretaget.

14. Koppla ur denna apparat vid åskväder eller när den inte ska användas

under en längre tid.

15. Överlåt all service till kvalificerad servicepersonal. Service krävs när

apparaten har skadats på något sätt, såsom att el-sladden eller kontakten är skadad, vätska har spillts i apparaten eller att objekt har ramlat in i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.

16. Denna produkt kan innehålla bly eller kvicksilver. Avyttring av dessa

material regleras av miljöhänsyn. För avyttrings- eller återvinningsinformation kontakta de lokala myndigheterna eller Electronic Industries Alliance: www.eiae.org

17. Skador som kräver service – Apparaten bör få service av

kvalificerad personal när: A. El-sladden eller kontakten har skadats; eller B. Objektet har ramlat eller vätska har spillts i apparaten; eller C. Apparaten har utsatts för regn; eller D. Apparaten inte fungerar normalt eller visar en märkbar ändring i

beteende; eller

E. Apparaten har tappats, eller höljet skadats.

18. Lutning/Stabilitet – Alla TV-apparater måste uppfylla

GROUND CLAMPS

ANTENNA DISCHARGE UNIT

ELECTRIC SERVICE EQUIPMENT

GROUND CLAMP

ANTENNA

rekommenderad internationell säkerhetsstandard för lutnings- och stabilitetsegenskaper för höljets konstruktion.

• Kompromissa inte med denna konstruktionsstandard genom att

använda överdriven dragkraft på framsidan eller ovansidan vilket till slut kan välta produkten.

• Utsätt inte heller dig eller barn för fara genom att placera

elektronisk utrustning/leksaker ovanpå höljet. Sådana saker kan oväntat falla ned och orsaka produktskador och/eller personskador.

19. Vägg– eller takmontering – Apparaten får endast monteras på vägg

eller i tak enligt rekommendationerna från tillverkaren.

20. Elledningar – En utomhusantenn bör placeras långt ifrån

elledningar.

21. Jordning utomhusantenn –– Om en utomhusantenn ansluts till

mottagaren se till att antennsystemet är jordat för att skydda mot strömkällor och statisk elektricitet.

Sektion 810 av National Electric Cord, ANSI/NFPA Nr. 70-1984, tillhandahåller information om lämplig jordning av masten och inmatningskabel till antennmottagare, storlek på jordanslutning, placering av antennmottagare, anslutning till jordningselektroder och krav på jordningselektroden. Se figur nedan.

GROUNDING CINDUCTORS

OWER SERVICE GROUNDING ELECTRODE SYSTEM

EXEMPEL PÅ ANTENNJORDNING ENLIGT NATIONELL ELEKTRISK KOD Notering till CATV-systeminstallatör: Denna påminnelse tillhandahålls för att uppmärksamma CATV-installatören på Artikel 8220-40 från NEC som tillhandahåller riktlinjer för rätt jordning och, särkilt, specificerar att kabeljorden skall anslutas till jordningssystemet i byggnaden, så nära kabelingången som möjligt.

22. Objekt– och vätskeinträngande – Tillse att inga objekt faller eller vätskor spills i närheten av öppningarna.

FÖRBEREDELSE

1. Placera TV:n på en solid yta.

Se till att TV:n placeras så att fritt luftflöde är möjligt. Täck inte över ventilationsöppningar på bakstycket. För att förhindra alla riskabla situationer får inga öppna lågor såsom brinnande ljus placeras på apparaten eller i närheten. Undvik hetta, direkt solljus och utsatthet för regn eller vatten. Produkten ska inte utsättas för droppar eller stänk.

2. Plugga in antennen ordentligt i antennkontakten ANT IN - 75 Ω på

baksidan av TV:n.

19” 22”

3. Fjärrkontroll:

Ta försiktigt bort locket på batterifacket. Sätt in de 2 medföljande batterierna (typ AAA 1,5 V).

4. Ström:

Sätt in strömkontakten i vägguttaget.

5. Starta TV:n:

Tryck på strömbrytaren för att starta TV:n. När den är startad lyser indikatorn grön.

Om TV:n är avstängd lyser indikatorn på framsidan av TV:n röd.

av TV:n. TV:n är aldrig helt

för att öka

Välj ingångskälla till PC

a in en tidsperiod efter

gånger för att välja antalet

minuter. Räkneverket körs

finns inte

tillgängligt för den här

Tryck på den här knappen

för att visa eller lämna

finns inte tillgängligt

Avbryter tillfälligt ljudet

Välj ingångskälla: tryck

finns inte

tillgängligt för den här

BRUKSANVISNING

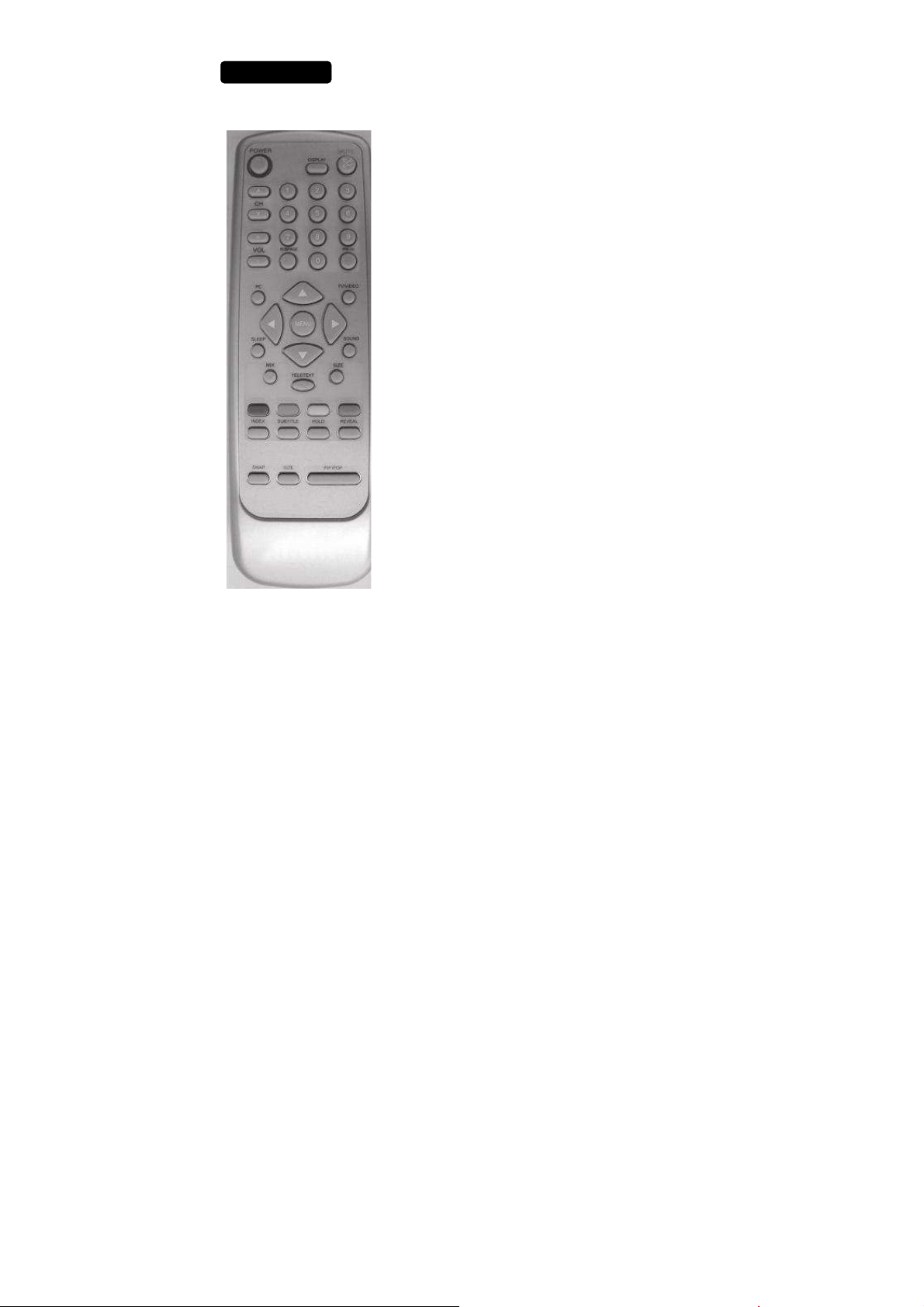

ANVÄNDA FJÄRRKONTROLLEN

POWER (STRÖM):

Tryck för att Starta/stänga

avstängd såvida den inte är fysiskt urkopplad.

Tryck på + eller - (eller MENU / knappen) knapparna för att skrolla genom kanalerna.

VOL Tryck + eller – eller minska volymen.

SLEEP

Med denna knapp kan du ställ då TV:n övergår till beredskapsläge. Tryck på knappen upprepade

0~120 minuter. Nedräkningen påbörjas från det antalet minuter som valts efter det att visningen har försvunnit.

SWAP

modellen.

MENY

huvudmenyn.

Size

Size för den här modellen.

DISPLAY

Tryck på denna knapp

för att visa:

(1) kanalnumret när du

tittat på ett TV-program.

(2) ingångskällan när

du ser det andra videoprogrammet.

MUTE

eller återställer det.

SUBPAGE

I läget Teletext är det här en undersidesfunktion. I TV-läget trycker du på undersida för att välja kanal 1**

0~9 DIGIT BUTTONS (SIFFERKNAPPAR)

För att välja en TV-kanal.

PRE-CH

För att visa föregående vald TV-kanal.

TV/VIDEO

upprepade gånger för att välja läget TV, AV,

S-VIDEO , SCART ,

YPbPr eller HDMI,

beroende på var du anslutit din externa källa.

SOUND

För att välja Mono/Stereo/Dual från TV RF inmatning.

PIP/POP

modellen.

TELETEXT

skärmen visas.

läget, tryck på

MIX

TV ovanpå en

bild. Tryck igen för att återgå till

SIZE

upprepade gånger för att visa

sidan, den nedre delen av

sidan och igen för att återgå till normal

RED / G

REEN

YELLOW

/ BLUE

Använd de

för att

INDEX

SUBTITLE

Tryck för att välja nästa sida markerad som en

HOLD

sidan

när du tittat på informationen. Tryck igen för att

REVEAL

för att visa dolda ord t.ex. svar

SUBPAGE ACCESS

först

Text-TV är en informationstjänst organiserad som en tidning vilken levereras av vissa TV-stationer förutom de vanliga TV-sändningarna.

Tryck på TELETEXT. Text-TVFör att stänga av text-TVTELETEXT igen.

Tryck på MIX för att lägga textnormal TVtext-TV-läge.

Tryck på SIZE övre delen av text-TVtext-TVvisning.

COLOURED BUTTONS

hantera text-TV-skärmen.

Tryck på INDEX för att återgå till huvudindexsidan.

undersida och begär den som visningssida.

Tryck på HOLD för att hålla kvar text-TV-

återgå till automatisk siduppdatering.

Tryck på REVEAL på frågesidor. Tryck igen för att dölja.

En del information på text-tv är spritt över flera sidor. Tryck på SUBPAGE och välj sedan önskat sidnummer med sifferknapparna 0~9.

Använda menyerna

1. Tryck på MENU knappen för att visa eller stänga huvudmenyn.

2. Använd markören upp/ned för att välja en menypost.

3. Använd markören vänster/höger för att gå in i en undermeny eller aktiver/avaktivera funktionen.

4. Tryck på MENU för att lämna menyn.

HUVUDMENY

Tryck på knappen MENY för att komma till huvud-OSD:n (On Screen Display). Justera valen Bildinställning, Ljudinställning, Funktionsinställning och TV-inställning. När ingångskällan är läget AV/S-VIDEO /SCART/YpbPr/ PC/ HDMI kan endast Ljudinställning, Bildinställning och Funktionsinställning väljas. Se figuren nedan:

När ingångskällan är läget TV kan Ljudinställning, Bildinställning, Kanalväljarinställning, Funktionsinställning och TV-inställning väljas. Se figuren nedan:

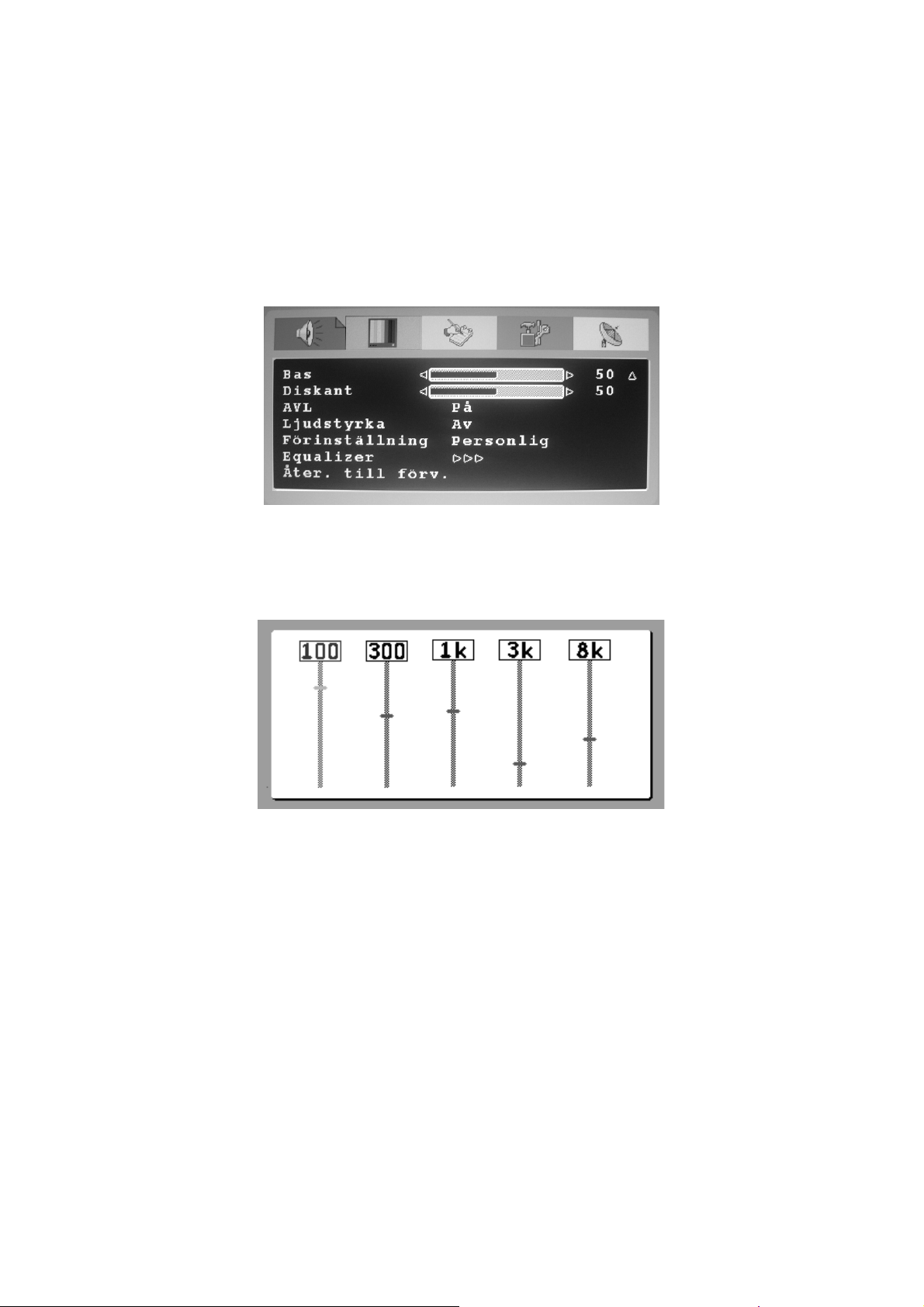

Ljudinställning (Samma som i TV/AV/S-VIDEO /SCART/ YpbPr/ PC/ HDMI)

1. Volym, bas och diskant kan justeras från 0~100.

2. Bas och diskant: den enkla equalizerfunktionen. Basen kan justera lågfrekvensljud och diskanten kan justera högfrekvensljud.

3. Balansen kan justeras från -50~+50. När den justeras från 0 till -50 tonas ljudet från vänster spår bort tills det tystnar, och när den justeras från 0 till +50 tonas ljudet från höger spår bort tills det tystnar.

4. AVL: kan ställas in på “ON” eller “OFF”.

Den här funktionen justerar automatiskt ingångsljudet. Du kan aktivera den här funktionen när du märker att ljudet i de två spåren är väldigt olika, för att undvika dåligt ljud på grund av stor ljudvariation.

5. Välj "ON" eller "OFF" för ljudstyrka: en förvald inställning visas som du kan behöva justera vid behov. Följande meny visas när du väljer upprepade gånger:

6. Förprogrammerad: formgiven för olika typer av ljudutgång. Där lägena Röst, Musik, Personligt och Bio är förvalda kan du ställa in bas, diskant och equalizer i läget ljudutgång enligt dina preferenser.

7. Equalizer: Du kan välja och justera 100, 300, 1K, 3K och 8K (figurerna visar ljudfrekvensens omfång).

8. Återställ till förval: Återställ ljudinställningen till tillverkarens förval.

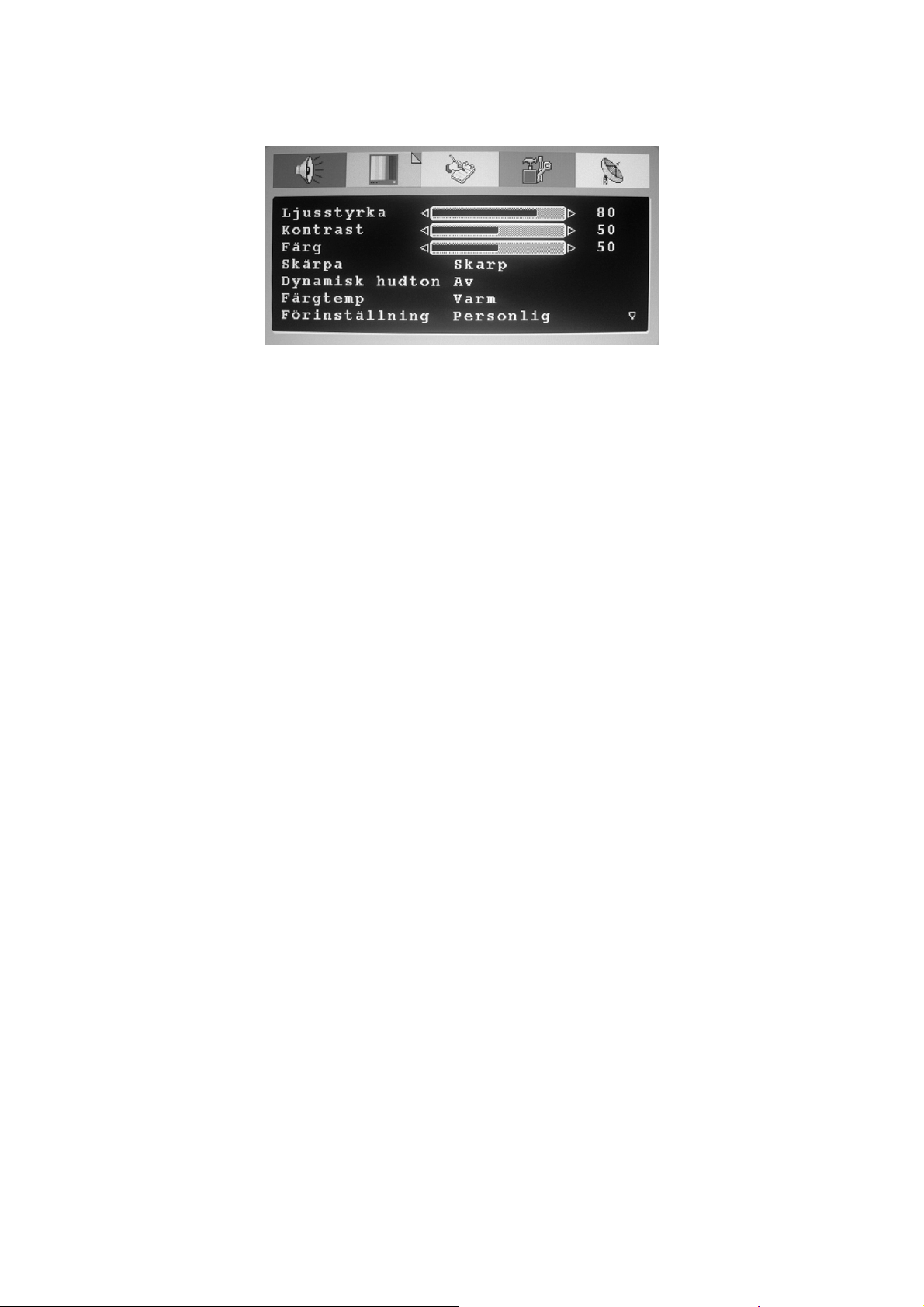

Bildinställning

När ingångskällan är TV/AV/S-VIDEO /SCART/ YpbPr/ HDMI kan du välja Bildklarhet, Kontrast, Färgstyrka, Bildskärpa, Dyn. färgtemperatur, Förprogrammering och Återställ till förval. Se figuren nedan:

När ingångskällan är i läget PC kan du välja Bildklarhet, Kontrast, Position, Videoljud, Bildskärpa, Autojustering, Info, Färgtemperatur, Röd, Grön, Blå och Återställ till förval.

1. Bildklarhet och kontrast: kan justeras från 0~100.

2. Position: det finns två alternativ, vågrät och lodrät, som kan justeras från

-50 till +50.

3. Videoljud: det finns två alternativ, fas och klocka, som kan justeras från

-50 till +50.

4. Bildskärpa: Välj bland de fem alternativen Mildast, Mild, Auto, Skarp och Skarpast. Du kan justera alternativen enligt dina preferenser.

5. Autojustering: Justerar automatiskt PC-ingången för optimal bildskärmsstorlek.

6. INFORMATION: Visa aktuell storlek för PC-ingångsupplösning(endast den upplösning som kan visas av den här apparaten).

7. Färgtemperatur: det finns fyra alternativ för färgtemperatur som användare kan välja - normal, varm, kall och användare. Du kan välja de tre färgtemperaturerna normal, varm och kall eller manuellt ställa in röd, grön eller blå i användarinställningen (du kan endast ställa in röd, grön eller blå i användarinställningen).

8. Återställ till förval: Används för att ställa om bildinställningarna till tillverkarens förval.

Funktionsinställning

När ingångskällan är i läget TV kan du välja Källa OSD, Språk, Land, ACI, Timer, TT-språk, Text-TV E/W och Återställ till förval. Se figuren nedan:

1. Aktuell inställning för Källa OSD: när OSD är inställt på ON visar displayens övre vänstra hörn ingångskällan eller TV-kanalens nummer. När OSD är inställt på OFF försvinner ingångskällan eller TV-kanalens nummer.

2. OSD språkinställning: det finns tio språkalternativ tillgängliga - Engelska, Franska, Tyska, Spanska, Portugisiska, Polska, Ryska, Italienska, Finska och Svenska.

3. Land och ACI-funktion：användaren kan välja land och, om programsystemet har det, ACI （(Auto Channel Installation)-funktion.

4. Timers

(1). Sovtimer: förprogrammera en tid så att apparaten kan gå över till

standbyläge efter den tidpunkten. Alertfunktionen räknar ner när det är en minut kvar.

(2). Påminnelsetimer: ställ in en alerttid så att användaren varnas när

den tiden har gått.

5. TT-språk och Text-TV E/W：användaren kan ställa in språk för text-TV.

6. Återställ: används för att återställa OSD-inställningarna.

När ingångskällan är i lägena AV, S-Video eller SCART kan du välja Källa OSD, Språk, Timer, språk för Text-TV, Text-TV E/W och Återställ till förval. När ingångskällan är i lägena PC och HDMI kan du välja Källa OSD, Språk, Timers och Återställ till förval.

TV-inställning

Följande meny visas endast i läget TV. A. Kanalväljarfunktion Den här inställningen kan ge användaren en kanallista som alla kanaler tar emot

B. Kanalinställningsfunktion

1. Programnr.: visar aktuellt programnummer.

2. Programnamn：visar programnamnet. Användaren kan också ge programmet ett eget namn.

3. Färgsystem/ljudsystem: välj färg- och ljudsystem för aktuell kanal. Om du väljer ”auto” kommer apparaten själv att identifiera inställningen.

4. Autosökning: välj "Autosökning" för att söka igenom alla kanaler med signal. När sökningen är avslutad stannar den på den första kanalen med signal, och alla kanaler som har hittats lagras. Om du vill stoppa "Autosökning” medan processen pågår trycker du bara på funktionsknappen.

5. Frekvens：visar den aktuella signalfrekvensen.

6. AFC kan ställas in på ON eller OFF. När det är inställt på ON kommer TV:n automatiskt att söka efter TV-signalen. Om signalen avtar kommer den automatiskt att justera kanalen till rätt position.

7. Skippa kan ställas in på ON eller OFF. När det är inställt på ON kan en kanal skippas genom att man trycker på knappen CH på fjärrkontrollen eller på frontpanelen.

8. Återställ till förval: återställ till tillverkarens förval.

försätta TV:n i

Om TV:n är i standbyläge kommer indikatorlyset på framsidan att lysa

menyn visas trycker du på de här två knapparna för att

meny visas används de för att

ANSLUTA EXTERN UTRUSTNING

ONTROLLKNAPPAR

Power : Tryck på den här knappen för att slå på TV:n eller för att

standbyläge.

Meny : Tryck på den här knappen för att visa eller lämna OSD-menyn. CH(▲ ): När OSD-menyn visas trycker du på de här två knapparna för att välja

Vol(+ -) : När OSD-

Ingång: Tryck på den här knappen för att ändra ingångskälla.

gult.

åtgärd. När ingen OSD-meny visas används de för att ändra kanaler i TV-läget.

bekräfta vald åtgärd. När ingen OSDjustera volymen.

Det finns ett brett spektra med video- och audioutrustningar som kan anslutas till din TV. Följande anslutningsdiagram visar hur du ansluter dem.

FÖRBEREDELSE

Lägg LCD-TV:n med skärmen nedåt på ett bord eftersom det blir lättare att ansluta din externa utrustning. Vidta åtgärder så att skärmen inte skadas.

19”

22”

1: AV1 signalingång 2: Höger ljudspåringång 3: Hörlursuttag 4: TV-signalingång 5: SCART-signalingång 6: Vänster ljudspåringång 7: S-Videosignalingång 8: VGA-ingång eller YPbPr signalingång 9: HDMI-ingång 10: VGA ljudingång eller YPbPr ljudingång 11: AC power ingångsterminal

1> PC-ingång:

Observera: När det anslutningen mellan PC:n och TV:n, (se Figur 1) nedanför.

(Figur 1)

(1)Att ansluta till datorn:

VGA interface – Anslut VGA-signalkabeln som kommer med TV:n till D-sub-kontakten på baksidan av TV:n. (Figur 1)

(2)Att ansluta audiokabeln:

Anslut audiokabeln för PC som levereras tillsammans med TV:n till TV:ns PC Audio-ingång. (Figur 1)

Observera: Om ingen signal visas på VGA-skärmen kommer TV:n automatiskt att hamna i standbyläge efter 3 sekunder.

2> HDMI -ingång:

HDMI är den ledande nya standarden för sammankoppling av digital video och audio. Till HDMI-kontakten kan du ansluta HDMI-enheter som till exempel en Set Top Box eller kompatibel DVD-R eller DVD-spelare med HDMI-utgång, eller DVI-utrustade enheter som datorer. Du kan alltså visa high-definition-bilder på denna TV i digitalt format.

(1) Hur man använder HDMI:

1. Anslut en HDMI till “HDMI”-porten och anslut den andra HDMI:n till apparaten med HDMI enligt figuren till vänster.

Välj knappen T-Line för att ändra källan till

HDMI-källa. HDMI-anslutningarna medger följande TVoch monitordisplaylägen:

SDTV 720x576i, 50Hz /720x480i, 60Hz

EDTV 720x576p 50Hz /640x480p 60Hz

HDTV 1920x1080i 50/60Hz

1280x720p 50/60Hz

VGA 720x480 60Hz

Anteckningar:

1.Din TV stödjer HDCP(High-bandwidth Digital Content Protection). Det är ett system för att skydda DVD-innehåll som skapats via DVI från kopiering. Det ger en säker digital länk mellan en videokälla (DVD, PC, etc.) och din TV. Innehållet är krypterat i källenheten för att förebygga att olagliga kopior görs av innehållet.

2.Digitala enheter från olika tillverkare kan ha olika utgångsstandarder vilket kan orsaka problem för TV:n att ge en riktig bild.

3.Om ingen signal detekteras från HDMI-enheten, slå först av HDMI-enheten och slå sedan på den igen.

4.För att få ett optimalt tittande, rekommenderar vi att du ställer in din DVD-spelare för någon av följande TV-standarder: 1280x720p 50hz.

3>S-Videoingång: anslut S-Videosladden till DVD-spelaren,

LaserDisc-spelaren, videokassettspelaren eller videokameran.

4> YPbPr-ingång:

Hur du ansluter en DVD-spelare eller ett hembiosystem med hjälp av videoanslutningar :

Koppla videokabeln mellan D-subgränssnittet på apparaten och Y-, Pb-, Pr-utgångsuttagen på DVD-spelaren.

Koppla ljudkabeln mellan ljudingångsuttaget på apparaten och ljudutgångsuttagen på DVD-spelaren.

OBS:

Y-, Pb-, Pr-utgång på din DVD-spelare är ibland märkta med Y, Cb, Cr eller Y,

B-Y, R-Y. Om så är fallet ansluts kablarna till motsvarande färger.

5>Ljudingång: anslut ljudsignalkällan (PC, DVD-spelare, LaserDisc-spelare,

videokassettspelare eller videokamera) till ljudingångsportarna.

6>Videoingång: anslut videosignalkällan (PC, DVD-spelare, LaserDisc-spelare,

videokassettspelare eller videokamera). (Ljud är för S-Video och AV)

TIPS

Vårda skärmen.

Skrubba inte eller slå på skärmen med någonting hårt eftersom detta repar eller skadar skärmen permanent. Koppla alltid bort den från elnätet innan skärmen rengörs. Damma av TV:n genom att torka skärmen och ytterhöljet med en mjuk och ren trasa. Om skärmen behöver rengöras ytterligare, använd en ren, fuktig tygtrasa. Använd inte flytande rengöringsmedel eller aerosolrengörare.

Mobiltelefonvarning

För att undvika störningar i bilden och ljudet, funktionsstörningar på TV:n eller t.o.m. skador på TV:n, håll mobiltelefoner borta från TV-apparaten.

Direktiv för kassering

Vi lägger ned mycket omtanke på att producera på ett miljövänligt sätt. Din mottagare innehåller material som kan återvinnas och återanvändas. Vid slutet av apparatens livslängd finns det företag specialiserade på demontering av den kasserade mottagaren för att samla in återanvändningsbart material för att minimera kasserat material. Se till att du kasserar din gamla mottagare enligt lokala bestämmelser.

INNAN DU RINGER EFTER SERVICE

Gör dessa enkla kontroller innan du ringer efter service. Dessa tips kan bespara dig både tid och pengar eftersom avgifter för mottagarinstallation och justeringar av kundkontroller inte ingår i garantin.

Symptom Poster att kontrollera och åtgärder ”Spök-” eller dubbelbild *Detta kan orsakas av hinder för antenn såsom

höga byggnader eller berg. Använd en högre riktad antenn för att förbättra bilden.

Ingen ström *Kontrollera att TV:ns el-sladd är ansluten till

eluttaget.

*Koppla ur TV:n, vänta i sekunder. Sätt sedan

tillbaka el-sladden i vägguttaget igen och starta TV:n

Ingen bild *Kontrollera antennanslutningarna på baksidan

av TV:n för att se att de är ordentligt anslutna.

*möjliga sändningsproblem. Försök med en

annan kanal.

*Justera inställningarna för kontrast och

ljusstyrka.

*Kontrollera spärrade bildtextkontrollen. Vissa

TEXT-lägen kan blockera skärmen.

Bra bild men inget ljud *Öka volymen.

*Kontrollera att TV-ljudet inte dämpats (mute);

tryck på knappen på fjärrkontrollen.

Bra ljud men dålig bild *Justera inställningarna för kontrast, färg och

ljusstyrka.

Dålig bild *Ibland blir det dålig bildkvalitet när en

videokamera ha anslutits samtidigt som annan kringutrustning anslutits. I detta fall, stäng av

någon av de andra externa anslutningarna. Snöig eller oljud *Kontrollera antennanslutningen Horisontell punktlinje *Detta kan orsakas av elektriska störningar (t.ex.

hårtork, närliggande neonljus etc.)

*Stäng av utrustningen. TV.n svarar inte på fjärrkontrollen

*Kontrollera om batterierna fungerar. Byts om

det behövs. *Rengör fjärrkontrollens sensorlins på TV:n. *Du kan fortfarande använda knapparna på

framsidan av TV:n. *Välj TV-läge för att vara säker på att

fjärrkontrollen är u TV-läge. *Dra ur el-kontakten från eluttaget i sekunder

och koppla in strömmen igen.

ORDLISTA

Audio- / videoingångar

På framsidan och baksidan av mottagaren finns dessa anslutningar (RCA phonokontakter) som används för inmatning av video- och audiosignaler. Skapade för att användas med video (eller andra tillbehör) för att få bättre bildupplösning och alternativa ljudanslutningar.

S-Video-ingång

Möjliggör direkt anslutning av högupplösta videokällor såsom Super VHS video, Laserdiskspelare etc. Ger bättre bildupplösning, skarphet och klarhet.

En lista med funktionskontroller som visas på TV-skärmen och som möjliggör användarjusteringar.

Radiofrekvens eller modulerad signal som bärare av TV-sändningar.

Sleep Timer

Med denna knapp kan du ställa in en tidsperiod efter då TV:n stänger av sig själv.

Ljudingång:Används som ett

Används som minijack till

VGA til

Produktspecifikation

Poster Specifikationer

LCD Panel

Skärmstorlek Kontrastförhållande 500:1

Upplösning 1440 x 900 pixels

Visningsbar bildstorlek: 481mm diagonalt

TV-funktion

mottagning ssystem

Analog

Ljudsystem Analog Nicam / A2 Text-TV Ja (10 sidor) Färgsystem PAL / SECAM

SCART (RGB+CVBS) x1

Videoinmatni

AV1 RCA(komposit) x 1

S-Video S-Video x 1

Komponent

HDMI HDMI x 1 Signalinmatning Analog: D-Sub 15 pins (separat) Plug&play-kompatibel DDC 2B

PC-läge

Rekommenderad Analog: 1440x900 (60Hz)

Ljudingång

Audio utgång: Audio utgång: V/H

OSD språk

Energi

Mått

English/France/Germany/Spanish/Danish/Russian/Italy/ Finland/Sweden/Poland

Energiförsörjning AC100V~240V, 50/60Hz Energikonsumtion Power-on<70W; Energisparläge<3W

B x H x D (med ställning)

19.05” TFT-LCD Panel

PAL/SECAM

Ljud L/R x 1 (dela)

Videoingång: D-sub 15 pinnars

miniuttag (3,5 ø) för en stereohörlur

stereohörlur (3.5 ø) Högtalare (inbyggd): högtalare 2x5 watt

Hörlur: Minijack för stereo (3.5ø)

477.9mmx405.9mmx204.4mm

Vikt

Tillbehör

Kg (utan tillbehör) 6.2kg/8.8kg Fjärrkontroll med batterier (AAX2), AC-sladd,

komponentkabel(x1), PC-ljud till RL-kabel(x1) ,

användarmanual, QSG
