SERVICE MANUAL
维 修 手 册
客户/品牌 机种名
AOC 712S5
1
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 Dec.-29-2009 Initial Release 712S5
A01 Aug.-02-2010 Add new Model 712S5 T79CRDNDHAA3NCE
T79ARDNDHAA4N6E
T79CRDNDHAA3NNE
2
目录
1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4
1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4
1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 5
2. 操作说明 -------------------------------------------------------------------------------------------------------------- 6
2.1控制面板 --------------------------------------------------------------------------------------------------------- 6
2.2接口说明 --------------------------------------------------------------------------------------------------------- 7
2.3 OSD 菜单调整 ------------------------------------------------------------------------------------------------- 8
3. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 11
4. 故障处理流程 -------------------------------------------------------------------------------------------------------- 12
4.1 主板 --------------------------------------------------------------------------------------------------------------- 12
4.2 电源板 ------------------------------------------------------------------------------------------------------------ 15
4.2 按键板 ------------------------------------------------------------------------------------------------------------ 17
5. 电气方框图 ----------------------------------------------------------------------------------------------------------- 18
5.1主板 --------------------------------------------------------------------------------------------------------------- 18
5.2电源板 ------------------------------------------------------------------------------------------------------------ 19
6. 线路图 ----------------------------------------------------------------------------------------------------------------- 20
6.1主板 --------------------------------------------------------------------------------------------------------------- 20
6.2电源板 ------------------------------------------------------------------------------------------------------------ 25
7. 料件清单 -------------------------------------------------------------------------------------------------------------- 27
3
1.技术规格
1.1 一般规格
产品代码 712S5
驱动系统 TFT 彩色 LCD
可视尺寸 432mm 对角
LCD 面板
分辨率
像素间距 0.264mm(H) x 0.264mm(V)
视频 R, G, B 模拟接口
独立同步 行 /场 TTL
显示颜色 16.7M 色彩
点时钟 135 MHz
水平扫描范围 30 kHz - 80 KHz
水平扫描尺寸（最大） 337.92mm
垂直扫描范围 55 Hz - 75 Hz
垂直扫描尺寸（最大） 270.336mm
预设的最佳分辨率 1280 x 1024 (60 Hz)
即插即用 VESA DDC2B/CI
输入连接器 D-Sub 15 针
输入视频信号 模拟： 0.7Vp-p（标准），75 OHM，正极性 和 TMDS
电源 100-240VAC, 50/60Hz
开机 < 37W
功率消耗
离机 < 2W
物理 特性
环境
连接器类型 15- 针 Mini D-Sub
信号电缆类型 可分离
尺寸和重量：
高度 (含底座) 380mm
宽度 370mm
深度 210mm
重量（仅监视器） 4.8kg
重量（含包装） 5.8kg
温度
工作时 5°- +35°
非工作时 -25°- +65°
湿度：
工作时 10% - 85%（非凝露）
非工作时 5% - 80%（非凝露）
海拔高度
工作时 0~3000m (0~10000 ft)
非工作时 0~5000m (0~15000 ft)
4
1.2 工厂预设模式
STAND RESOLUTION
HORIZONTAL
FREQUENCY(kHZ)
Dos-mode 720 x 400 31.47 70
VGA 640 x 480 31.47 60
VGA 640 x 480 37.5 75
SVGA 800 x 600 37.879 60
SVGA 800 x 600 46.875 75
XGA 1024 x 768 48.363 60
XGA 1024x 768 56.476 70
XGA 1024x 768 60.02 75
XGA 1024 x 768 48.78 60
XGA 1024 x 768 60.241 75
SXGA 1280 x 1024 64 60
SXGA 1280 x 1024 80 75
VERTICAL
FREQUENCY(Hz)
5
2.操作说明
2.1 控制面板
外部控制
按电源开关即可开关显示器。其它功能按键位于前面板下方 。通过调节这些功能键可得到您需要的画面。
* 接好电源线。
* 将信号线接到 PC 机显卡
* 打开显示器把开关打到开机位置，电源指示灯亮。
1 自动配置键
2 亮度情景模式/减小
3 电源开关/电源指示灯
4 增加
5 菜单键/选择
6
2.2 接口说明
管脚号 信号电缆的 15 针一端 管脚号 信号电缆的 15 针一端
1 视频 - 红色 9 +5V
2 视频 - 绿色 10 接地
3 视频 - 蓝色 11 N.C.
4 N.C. 12 DDC- 串行数据
5 检测电缆 13 H- 同步
6 GND-R 14 V- 同步
7 GND-G 15 DDC- 串行时钟
8 GND-B
即插即用
即插即用 DDC2B 功能
本监视器具有 VESA DDC2B 能力，符合 VESA DDC 标准。这使得监视器可以将自己的标识告知主机系统，根据所用 DDC
的级别，还可以告知有关其显示能力的其它信息。
DDC2B 是基于 I
2
C 协议的双向数据信道。主机可以通过 DDC2B 信道请求 EDID 信息。
7
2.3 OSD 菜单调整
1. 按 MENU 按钮激活 OSD 窗口。
2. 按
3. 按
4. 如果您想调整其它任何功能，请重复步骤 2-3 。
5. OSD 锁定功能： 要锁定 OSD ，请在显示器关闭时按住 MENU 按钮，然后按电源按钮打开显示器。 要解锁
6. 连续按住退出键约 7 秒钟可关闭或启用 DDC-CI 功能。
或 浏览这些功能。 如果想要调整的功能突出显示，按 MENU 按钮激活它。如果所选的功能包含有
子菜单，再按一下
或 更改所选功能的设置。要退出和保存，请选择退出功能。
OSD ，请在显示器关闭时按住 MENU 按钮，然后按电源按钮打开显示器。
或 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 MENU 按钮激活它。
功能控制说明
明亮度 调整数值 说明
亮 度 0-100 调整显示亮度
对比度 0-100 调整显示对比度
标准 正常使用模式
Eco Mode
伽马
动态对比度
文本 文本应用模式
网络 网络应用模式
游戏 游戏应用模式
电影 观赏电影应用模式
运动 观赏户外运动模式
伽马 1 调整为伽马值 1
伽马 2 调整为伽马值 2
伽马 3 调整为伽马值 3
禁用 关闭动态对比度
启用 开启动态对比度
8
图象设置
时钟 0-100 调整图片时钟以降低垂直线噪声
聚焦 0-100 调整图片相位以降低水平线噪声
水平位置 0-100 调整图片的水平位置
垂直位置 0-100 调整图片的垂直位置
色温
暖色温 设置为暖色温
常规色 设置为常规色温
冷色温 设置为冷色温
sRGB 设置为 sRGB
微调 蓝 微调蓝色色温
微调 绿 微调绿色色温
微调 红 微调红色色温
使用者设定
自定义黄 微调黄色色温
自定义青 微调青色色温
自定义红 微调粉红色色温
色彩增强
全色增强 禁用/启用 开启或关闭全色增强模式
自然肤色 禁用/启用 开启或关闭自然肤色模式
绿茵场景 禁用/启用 开启或关闭绿色增强模式
蔚蓝风景 禁用/启用 开启或关闭蓝色增强模式
自动检测 禁用/启用 开启或关闭自动增强模式
演示 禁用/启用 开启或关闭左画面演示
窗口增亮
窗口尺寸 14-100 调整窗口尺寸大小
亮 度 0-100 调整窗口亮度
对比度 0-100 调整窗口增强对比度
色相 0-100 调整窗口色相
饱和度 0-100 调整窗口颜色饱和度
水平位置 调整水平窗口位置
位置
垂直位置 调整垂直窗口位置
增亮 禁用/启用 开启或关闭增亮窗口
OSD 设置
水平位置 0-100 调整 OSD 水平位置
垂直位置 0-100 调整 OSD 垂直位置
OSD 显示时间设定 5-100 调整 OSD 显示时间
语言 选择 OSD 语言
其它
9
自动调整 是或者否 自动调整画面
重置 是或者否 恢复到出厂设置
退出/DDC-CI 打开/关闭 DDC-CI 支持
显示信息 显示输入信号信息
LED 指示灯
状态 LED 颜色
开机模式
离机模式 橙色
蓝色或绿色
10
3.工厂模式调整
进入工厂模式方法：
机器应处于开机状态，关断输入的220V电源，先按住MENU键，然后接通电源，工厂模式菜单将位于屏的左上角。
a.基本调整:
设置对比度 为 50。
设置亮度
为 90。
b.增益调整:
调整9300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择7800K进行R G B增益调整
x = 283 ±30, y = 297 ±30, Y> 150 cd/m
调整7300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择7300K进行R G B增益调整
x = 302 ±30, y = 318 ±30, Y > 150 cd/m
调整6500K色温
2
2
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 6500K 进行 R G B 增益调整
x = 313 ±30, y = 329 ±30, Y > 170 cd/m
2
调整sRGB色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 sRGB 进行 R G B 增益调整
x = 313±30, y = 329 ±30, Y > 150 cd/m
2
c.调整完毕直接关闭电源。
11
4.故障处理流程
4.1 主板
无供电
无供电
按下电源键看画面是否正常
OK
重新插插头然后检查 AC:100-240V 是否正常?
OK
检查 U201 Pin2=3.3V
OK
检查 X401 晶振是否正常
OK
检查 U401
OK
NG
NG
NG
NG
NG
检查适配器及升压板部分和交流电源输入
检查或更换 CN201，U201
更换 X401
更换 U401
更换 U501
12
无画 (LED 橙色)
无画
G
检查信号线
OK
更换信号线
检查 U201 Pin2=3.3V
OK
N
更换 CN201，U201
检查 X401 震荡波是否正常
OK
更换 X401
检查 sync signal 输出和 video
cable 连接是否正常
NG
OK
检查 U401
NG
OK
更换 U501
检查输入 sync signal 或更换 video cable
更换 U401
13
白屏
白屏
检查 Q602 的基极是否
为低电平
OK
检查 FB601 是否损坏或
CN601 虚焊
NG
OK
更换 PA N E L
NG
检查相关元件
检查 X401 的晶振是否正
常
OK
NG
检查 U401 复位电路是否
正常
NG
OK
更换 U401
更换 X401
检查 U501
NG
更换 U501
14
4.2 电源板
死机
检测交流电 100V or 240V 是否正常？
OK
检测 C907 (+)的电压大小
OK
检测 U901 第 8 脚电压是否正常？
OK
检测二次启动电压是否正常？
OK
NG
NG
NG
NG
检测 AC 输入
检测全桥整流回路和 F901 回路
检测 R908 或更换 U901
1) 检测 U901
2) 检测 D904/D907 回路
检测 U901 第 5 脚的 PWM 波形
NG
OK
检测 D901, D902,D906,Q901,U902,U903,ZD901
检测 U901
15
无背光
检测 R816 电压是否为 14.5V
NG
OK
检测 ON/OFF 信号
NG
OK
检测 U801 第 9 脚是否为 14V
NG
OK
检测 U801 第 11/14 脚的 PWM 波形
检测 Adapter 回路
检测主板
更换 U801
NG
OK
检测 T801 的输出
NG
OK
检查接口或灯管,反馈和保护回路
检测 Q803
更换 T801
16
4.3 按键板
OSD 画面不稳定及不可调整
OSD 画面不稳定及不可调整
按键板是否连接正常
按键开关是否正常
OK
NG
连接好按键板
OK
NG
替换按键开关
OK
按键板是否正常
OK
检查主板
NG
替换按键板
17
5.电气方框图
5.1 主板
Crystal 24MHz 30PF 49U/S
Panel Interface
(X401)
(CN601)
Key Control Interface
(CN202)
MCU
RTD2120L-LF
(U401)
Scalar IC RTD2025L
(Include ADC, OSD)
(U501)
D-Sub Connector
(CN301)
18
5.2 电源板
A
(
C input
EMI filter
Bridge
Rectifier,Filter
Start Circuit
(R908)
Transformer
(T901)
Rectifier diodes
14.5V
5V
Lamp
Feedback
Circuit
PWM Control IC
Output
Circuit
LD7576
Transformer
(T801)
Power Switch
(Q901)
Photocoupler
(U902)
MOSFET
(Q805)
PWM Control IC
MPS10091
U801)
Regulator
(U903)
14.5V
DIM
ON/OFF
19

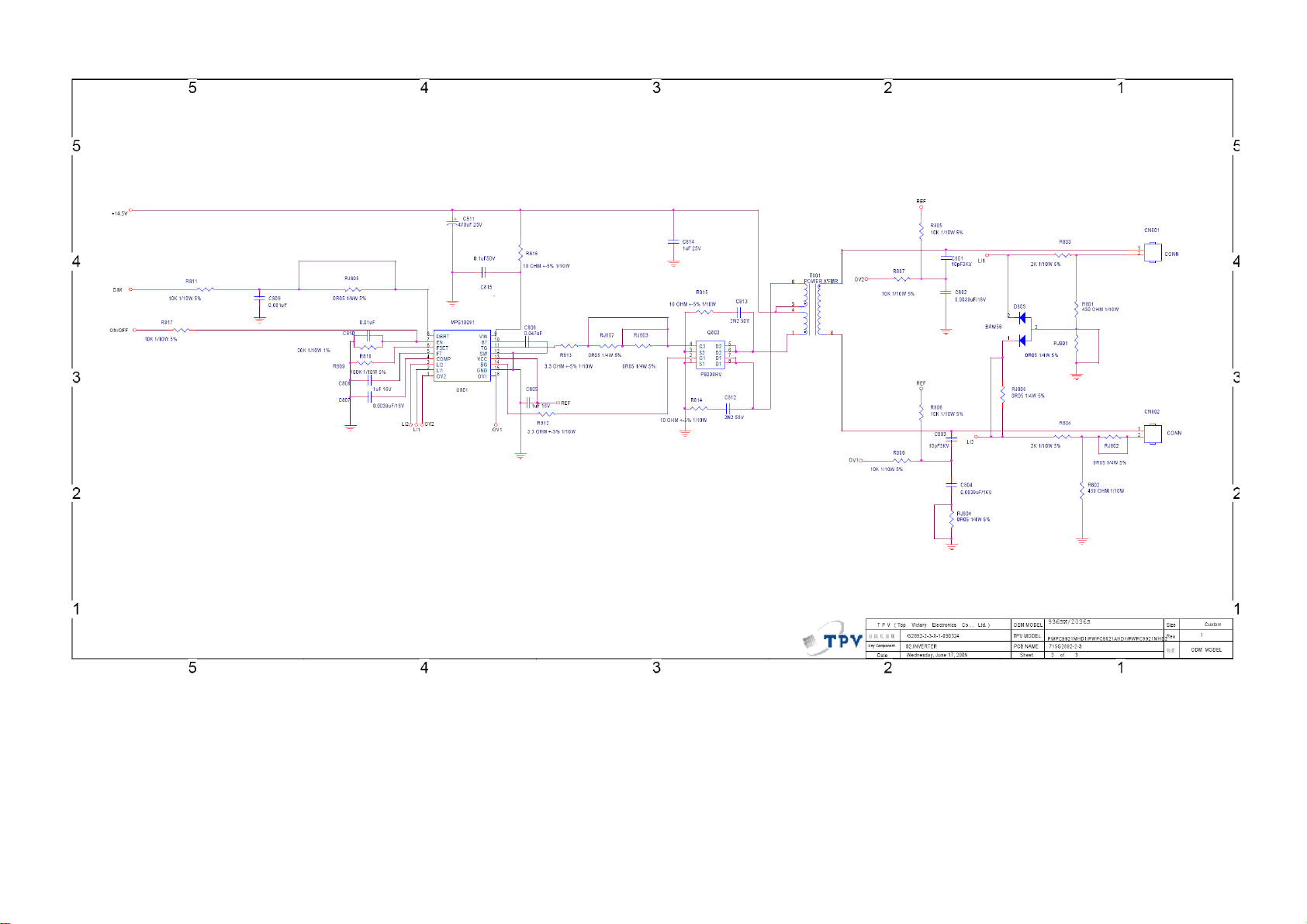

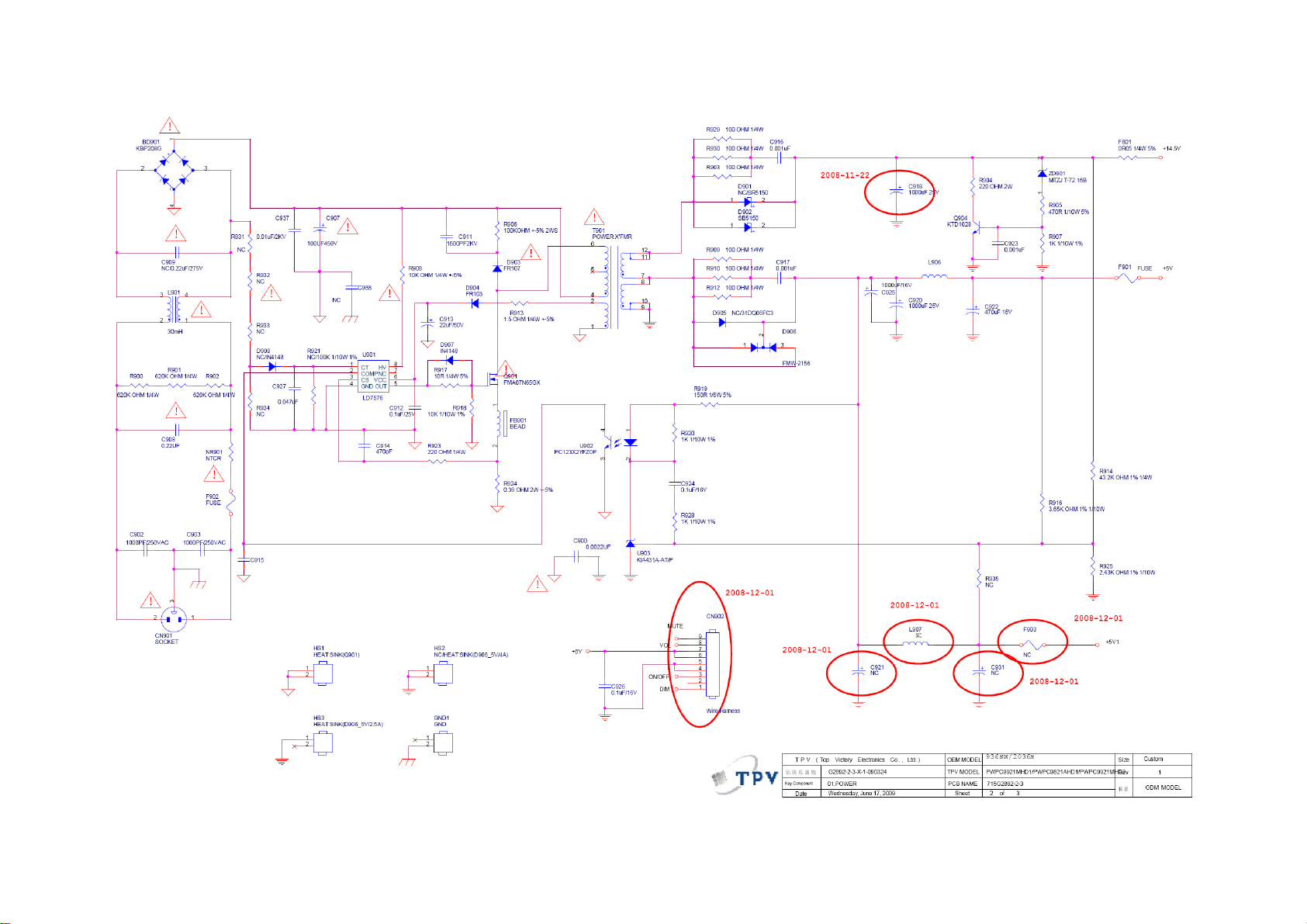

6.线路图
6.1 主板
CN201
CONN
Panel ID(3.3V PWM)
Back light
Dimming(3.3V PWM)
1
2
3
4
5
6
7
8
9
CMVCC
CMVCC
BKLT-VBRI
BKLT-EN
C_PANEL_I NDEX
Volume#
Mut e
CMVCC
DIM# {4}
PANEL_ID # {4}
Volume# {4}
Mut e {4}
U201
3
VIN
AP1117E33LA
FB202
NC
VOUT
VSS
1
2
BKLT-EN
C205
0.1uF /16V
R201
200 OHM 1/16W
C206
0.1uF /16V
+
VCC3
C203
100UF2 5V
VCC3
R202
4K7 1/16W 5%
Q202
PMBS3904
INV_ON# {4}
MVC C
CMVCC
'07-01-10 change to Elite '07-01-10 change to Elite
FB201
120OHM
100UF25V
C202
+
0.1uF/16V
C204
* BKLT -EN High ON(3.3V )
CN202
CONN
VCC3
R207
120R 1/16W 5%
'06-11-3 Remove R209(470 ohm)
1
2
3
4
5
6
ZD202
NC
1 2
C209
0.1uF /16V
ZD203
1 2
NC
C201
0.1uF /16V
ZD201
1 2
'06-12-29-3 Remove R211,R212(470ohm)
C210
0.1uF/16V
NC
KEY0
KEY1
POWER_KEY #
LED_G
LED_R
KEY0 {4}
KEY1 {4}
POWER_KEY # {4}
LED_R
LED_G
Near to Connect
20
R208
120R 1/16W 5%
Q204
PMBS3906
R210 10K 1/16W 5%
Q205
PMBS3906
'06-12-29-3 Change R207,R208 Value
from 470ohm to 120ohm
LED_R# {4}
R213 10K 1/ 16W 5%
LED_G# {4}
TPV（Top Victory）Electronics Co.,Ltd
Tit le
Size Document Number Rev
A
Date: Sheet
G2498-2-2-X-2-081107
Tuesday, November 11, 2008
Power
of
26
1.1
12/29 change
ZD302 ZD303
from NC to
insert
DDC1_SCL{4}
DDC1_SDA{4}
ZD301
UDZSNP5.6B
DSUB_V {4}
ZD302
UDZSNP5.6B
1 2
1 2
1 2
ZD307
UDZSNP5.6B
1 2
2
R302 0R05 1/16W
ZD303
UDZSNP5.6B
DDC1_SCL
DSUB_V
DSUB_H
DDC1_SDA
VGA_R+
3
D301
BAV99
1
R304
2K2 1/16W 5%
15
14
13
12
11
VGA_G+
3
D302
BAV99
2
R301 100R 1/16W 5%
R303 100R 1/16W 5%
R305
2K2 1/16W 5%
CN301
10
5
9
4
8
3
7
2
6
1
DB15
17 16
VGA_B+
3
1
2
D303
BAV99
1
C302
22pF
CMVCC
C303
22pF
VGA_CON
DSUB_5V
VGA_BVGA_B+
VGA_GVGA_G+
VGA_RVGA_R+
RTD_H {5}
RTD_V {5}
ZD304
UDZSNP5.6B
DSUB_5V
1 2
R311 100R 1/16W 5%
ZD305
UDZSNP5.6B
1 2
DSUB_CONNECT {4}
VGA_B+
VGA_B-
VGA_G+
VGA_G-
VGA_R+
VGA_R-
FB302
1 2
BEAD
FB301
1 2
BEAD
FB303
1 2
BEAD
R307
75R 1/16W 5%
R310
75R 1/16W 5%
R314
75R 1/16W 5%
R306 100R 1/16W 5%
C305
5pF/50V
R308 100R 1/16W 5%
R309 100R 1/16W 5%
C308
5pF/50V
R312 100R 1/16W 5%
R313 100R 1/16W 5%
C310
5pF/50V
R315 100R 1/16W 5%
C304
0.047uF
C306
0.047uF
C307
0.047uF
C309
0.047uF
C301
0.047uF
C311
0.047uF
RTD_B+
RTD_B-
RTD_G+
RTD_G-
RTD_R+
RTD_R-
RTD_B+ {5}
RTD_B- {5}
RTD_G+ {5}
RTD_G- {5}
RTD_R+ {5}
RTD_R- {5}
C315
0.1uF/ 16V
21
TPV（Top Victory）Electronics Co.,Ltd
Tit le
Size D ocument Number R ev
A
Date: Sheet
G2498-2-2-X-2-081107
Tuesday , Nov ember 11, 2008
input
1.1
of
36
DSUB_5V
C402
1uF 10V
CMVCC
'06-11-24 D402 change
Value from BAT54 to
BAV70
D402
BAV70
Q401
U402
2006-11/7 R423-R424
change from 100R to
1K
DDC1_SCL{3}
DDC1_SDA{3}
LED_G#{2}
LED_R#{2}
PMBS3904
R420 NC
R422 NC
R423 NC
R424 1K 1/ 16W 5%
R430 100R 1/16W 5%
R432 100R 1/16W 5%
MCU _V CC _S
R402
1K 1/16W 5%
AS431AN-E1
2006-11/7 Add pull high R451 to MVC C
,R453,R454 pull up MCU_VCC
Volume#{2}
PANEL_ID #{2}
PPWR_ON #{6}
INV_ON#{2}
Volume#
Mut e
Mut e{2}
PANEL_ID #
DIM#
DIM#{2}
PPWR_ON #
INV_ON#
PANEL_VCC
2007-01-11 ADD
DDC1_SCL
DDC1_SDA
LED_G#
LED_R#
CMVCC
D401
BAT54C(NC)
2
Reserve for powerBoard
CMVCC=3V
R403
3.9K OHM 1/ 16W
R404
10K 1/16W 5%
2006-11/7 change R426,R428 from
100 ohm to 22 ohm
R415
6K8 1/16W 5 %
10K 1/16W 5%
1
3
C412
1uF 10V
VCC3
R454
NC
2007-1-15 change R413, R414 from
4.7K to 2.2K
R426 22R 1/16W 5%
R428 22R 1/16W 5%
R416
MCU _VC C
2006-11/23 change R413-4, pull hig h pin
from DSUB_VCC ,DVI_VCC to MCU_VCC
MCU _VC C_S
1K 1/16W 5 %
C403
0.1uF/16V
R451
4K7 1/16W 5%
R453
Closed to X'tal
R413
2K OHM 1/ 16W
R414
C401
10pF
2K OHM 1/ 16W
C405
+
10UF50V
U401
44
P5.0/PW M0
45
P5.1/PW M1
46
P5.2/PW M2
47
P5.3/PW M3
48
P5.4/PW M4
1
P5.5/PW M5
2
DSCL2/P5.6
3
DSDA2/P5.7
5
ASCL1/P3. 0/RXD
8
ASDA1/P3. 1/TXD
9
P3.2/INT0
10
P3.3/INT1
11
P3.4/T0
12
P3.5/T1
13
P7.6/C LKO2
14
P7.7
24mhz
1 2
X40 1
R439
NC
1
BAT54C
C406
0.1uF/ 16V
C411
10pF
3
2
MCU _VC C
40
P1.139P1.238P1.337P1.436P1.535P1.634P1.7
P1.0/T2
NC6NC
7
18
R411
4K7 1/16W 5%
P6.6/CLKO1
P6.3/ADC3
P6.2/ADC2
P6.1/ADC1
P6.0/ADC0
NC
NC
19
42
33
VSYN C
P6.7
P6.5
P6.4
NC43NC
RTD2120L-LF
MCU _VC C
4
41
RST
VCC
RTD2120L
VSS
XO
XI
17
15
16
2007-1/3 change ref from Y401
to X401
2006-12-8 change R437,R401 from 10K to 3.9K
2007-1/18 change X401 to 75
Degree
NC
NC
NC
NC
R412
4K7 1/16W 5 %
IICSDA
IICSCL
WP
RTD_SD3/SDI
RTD_SCLK
32
31
30
29
28
27
26
25
24
23
22
21
20
MCU_VCC
RTD_SD3/SDI {5}
RTD_SCLK {5}
C409
NC(22p F/16V)
MCU_VCC
R425
10K 1/16W 5%
R427 0R 05 1/16W
R429 0R 05 1/16W
R433 100R 1/ 16W 5%
R434 100R 1/ 16W 5%
R435 100R 1/ 16W 5%
R437
3.9K OHM 1/ 16W
R401
3.9K OHM 1/ 16W
DSUB_VDSUB_V1
CRYSTAR_OUT
DSUB_CONNECT
POWER_KEY #
KEY1
KEY0
R438
10K 1/16W 5%
C404
NC
U403
1
NC
VCC
2
NC
WC
3
NC
SCL
VSS4SDA
NC(M24C16)
DSUB_V {3}
CRYSTAR_OUT {5}
DSUB_CONNECT {3}
POWER_KEY # {2}
KEY1 {2}
KEY0 {2}
10K 1/16W 5 %
MCU_VCC
8
7
6
5
R436
R405
NC
NC
NC
R408 NC
R409 NC
R410 NC
MVC C
R431
6K8 1/16W 5%
2006-11-3 change R431 from 1K to 6 .8K
C410
0.1uF/ 16V
R407
R406
WP
IICSCL
IICSDA
Closed to MCU
TPV（Top Victory）Electronics Co.,Ltd
Tit le
Size Document Number Rev
A
G2498-2-2-X-2-081107
Date: Sheet
Tuesday , Nov ember 11, 2008
MCU/RTD2120
1.1
of
46
22
VCC3
R507 3.3 OHM 2W
Q501
MMBT2907AK
BJT_B
Q502
MMBT2907AK
1.8AVCC
FB503
120OHM
R1.8DVCC
C505
22UF50V
+
0.1uF/ 16V
C506
0.1uF/ 16V
DGND
C507
0.1uF/ 16V
{4}
VCC3
FB502
120OHM
C501
RTD_V{3}
RTD_H{3}
RTD_B-{3}
RTD_B+{3}
RTD_V
RTD_H
DGND
RTD_B-
RTD_B+
1
2
3
4
5
6
7
8
9
10
11
12
C503
0.1uF/ 16V
48
V0/RX2N
V1/REXT
V2/RX1P
V3/RX1N
V4/RX0P
V5/RX0N
V6/RXCP
V7/RXCN
AVS
AHS
ADC_GND
B-
B+
G-13G+14R-15R+16ADC_V DD17BJT_B18VCCK19PGND20TXE3+21TXE3-22TXE2+23TXE2-
CRYSTAR_OUT
CRYSTAR _OUT
TMDS_VDD
45
47
VCLK/R X2P
46
TMDS_VDD
44
XIN
RTD2025L QFN -48
DDCSCL/PWM0
{4}
{4}
RTD_SCLK
RTD_SD3/SDI
RXO0-
RXO0+
DGND
R1.8DVCC
RTD_SCLK
RTD_SD3/SDI
43
42
41
SCL
DDCSDA/PWM1/IRQ
38
40
SDA
VCCK
PGND39TXO0-
37
24
TXO0+
TXO1-
TXO1+
TXO2-
TXO2+
TXOC-
TXOC+
TXO3-
TXO3+
TXE0-
TXE0+
TXE1-
TXE1+
U501
36
35
34
33
32
31
30
29
28
27
26
25
RXO1-
RXO1+
RXO2-
RXO2+
RXOC-
RXOC+
RXO3-
RXO3+
RXE0-
RXE0+
RXE1-
RXE1+
RXOCRXOC+
LVDS_O0 RXO0LVDS_O1 RXO0+
LVDS_O2 RXO1LVDS_O3 RXO1+
LVDS_O6 RXOCLVDS_O7 RXOC+
LVDS_O8 RXO3-
LVDS_E0 RXE0LVDS_E1 RXE0+
LVDS_E4 RXE2LVDS_E5 RXE2+
LVDS_E8 RXE3LVDS_E9 RXE3+
RXO2-LVDS_O4
RXO2+LVDS_O5
RXO3+LVDS_O9
RXE1-LVDS_E2
RXE1+LVDS_E3
RXEC-LVDS_E6
RXEC+LVDS_E7
LVDS_O[0. .9] {6}
LVDS_E[0. .9] {6}
RTD_R-
RTD_G+
RTD_G-
RTD_G-{3 }
RTD_G+{3}
RTD_R-{3}
RTD_R+{3}
23
BJT_B
RTD_R+
R1.8DVCC
R1.8DVCC
DGND
R1.8DVCC
RXE3+
RXE2+
RXE2-
RXE3-
TPV（Top Victory）Electronics Co.,Ltd
Tit le
Size Docum ent N umber R ev
A
Date: Sheet
G2498-2-2-X-2-081107
Tuesday , Nov ember 11, 2008
RTD2025L
1.1
of
56
LVDS P anel ( Normal Type )
LVDS_O[0. .9]{5}
LVDS_E[0. .9]{5}
R605
4K7 1/16W 5%
2006-11-7 Add pull up 4K7 to MVCC
PPWR_ON #{4}
PPWR_ON #
LVDS_O0 RXO0LVDS_O1 RXO0+
LVDS_O2 RXO1LVDS_O3 RXO1+
LVDS_O6 RXOCLVDS_O7 RXOC+
LVDS_O8 RXO3-
LVDS_E0 R XE0LVDS_E1 R XE0+
LVDS_E4 R XE2LVDS_E5 R XE2+
LVDS_E8 R XE3LVDS_E9 R XE3+
R601
10K 1/16W 5%
CMVCC
Q602
PMBS3906
RXO2-LVDS_O4
RXO2+LVDS_O5
RXO3+LVDS_O9
RXE1-LVD S_E2
RXE1+LVD S_E3
RXEC-LVDS_E6
RXEC+LVDS_E7
R604
47K 1/16W 5%
C603
0.1uF/ 16V
Q601
AO3401
RXO0RXO1RXO2RXOCRXO3RXE0RXE1RXE2RXECRXE3-
330R 1/8W 5%
1
3
5
7
9
11
13
15
17
19
21
23
PANEL_VCC
R602
'07-01-04 Add R606(NC)
3
12
G
AO3401L
PANEL_VCC
FB601
120OHM
C604
47UF25V
CN601
RXO0+
2
RXO1+
4
RXO2+
6
RXOC+
8
RXO3+
10
RXE0+
12
RXE1+
14
RXE2+
16
RXEC+
18
RXE3+
20
22
24
CONN
R606
NC(R 0805)
C602
0.01uF/ 25V
D
S
PANEL_VCC
+
TPV（Top Victory）Electronics Co.,Ltd
Tit le
Size Doc ument N umber Rev
A
G2498-2-2-X-2-081107
Date: Sheet
Tuesday , Nov ember 11, 2008
Output
66
1.1
of
24
TPV（Top Victory）Electronics Co.,Ltd
Realtek Semicon ductor Corp.
A
G2498-1-2-X-1-080104
6.2 电源板
25
26
7.料件清单
注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。
T79ARDNDHAA4N6E
点位 组件 对象描述 备注
026G 800504 H BARCODE
040G 58162435A P/N LABEL FOR MANUAL PE BAG
050G 600 3 HANDLE2
050G 600 4 HANDLE 1
052G 1150 C INSULATING TAPE
052G 1186 SMALL TAPE
052G 1211 B
052G6019 1 INSULATING TAPE
E08902 089G 715HAAE01 SIGNAL CABLE
E08901 089G414A15N IS POWER CORD
E09502 095G8014 6WE36 HARNESS 6P-6P 160mm
E09501 095G8018 3XE12 LVDS CABLE
0D1G 930 6 47 CR3 SCREW
0D1G1730 8120 SCREW
0M1G 130 5120 SCREW
0M1G 340 10 47 CR3 SCREW
0Q1G 930 8120 screw
0Q1G 930 10120 SCREW (T3X10)
705GH934064 BEZEL ASS'Y
705GQ7K0P34 24 STAND/BASE ASS'Y
E750 750GLU170G1G22V0AD PANEL M170EG01 VG0A SZ AUO
E750 750GLU170G1G52V0AD PANEL M170EG01 VG0D SZ AUO 2nd source
Conductive Tape 85mm *40mm *0.09mm (单导)
E750 750GLU170G1G62V0AD PANEL M170EG01 VG0E SZ AUO 2nd source
A15G0028 1 VESA BKT
A34G0096 GMZBB0101 rear cover
H15G0001 C MAIN FRAME
H40G 17N61548A RATING LABEL
H40G 58169018A CEL-2 LABEL
H40G 58261512A 712S5 POP LABEL
H41G7800615 7F WARRANTY BOOKLIST
H41G780061531A QSG
H44G7007615 7A CARTON
H45G 77 6 PE PACKING
H45G 87 18 2H A EPE COVER
H52G6025 16 53 Insulate Sheet
27
H70G200961523A CD MANUAL
J44G7007 1 EPS
J44G7007 2 EPS
KEPC7HB4 KEY BOARD
PWPC9721CHD1 POWER BOARD
Q12G6300 54 WASHER
Q15G8313 A AC SOCKET BARCKET
Q45G 76 28 H A PE BAG FOR MANUAL
Q50G 4 10 TIE (Y1900221)
Q85G 740 1 6A SHIELD
A33G0060 1 1C POWER LENS
A33G0067 GM L KEY PAD
A34G0095 KGF9B0130 BEZEL
A34G0053 GM 1B STAND TOP
A34G0054 GM 1B 20 STAND BUTTOM
A34G0097 GM 1K 30 BASE 06S4
AQ1G1740 12120 SCREW
Q37G0041 3 HINGE
756GH9CB A1056 MAIN BOARD-CBPC9RDA2H3
U401 056G1125701 X IC MCU RTD2120L-LF REALTEK
CBPC-U401 100GARA7000W11 MCU ASS'Y-056G1125701 X
CN202 033G3802 6B Y L WAFER
CN201 033G3802 9B Y W WAFER
CN601 033G8027 24 H CONN W TO B12P*2 P*2.0 4505-2
040G 45762412B CBPC LABEL
R507 061G152M33964L RST MOFR 3.3 OHM +-5% 2WS
CN301 088G 35315F HD D-SUB CONN F ATTACHED SCREW
X401 093G 22 45 YC Crystal 24MHz 30PF 49U/S
CN001 033G3802 6B YH W WAFER
SW005 077G 600 5A HJ TACT SWITCH 5PIN
SW004 077G 600 5A HJ TACT SWITCH 5PIN
SW003 077G 600 5A HJ TACT SWITCH 5PIN
SW002 077G 600 5A HJ TACT SWITCH 5PIN
SW001 077G 600 5A HJ TACT SWITCH 5PIN
LED001 081G 12 1F GH
LED 3Pin Φ3 黄绿双色 GHZYG603D2-5B
GND1 009G6005 1 GROUND TERMINAL
CN802 033G8021 2E U INVERT CONNECTOR
CN801 033G8021 2E U INVERT CONNECTOR
040G 45762412B CBPC LABEL
U902 056G 139 7 1 IC EL817MA M-TYPE
28
NR901 061G 5810T RST NTCR 8 OHM +-20% 4A 13mm THINKING
C908 063G107K2246S1 X2 CAP 0.22UF K 275VAC
C937 065G 2M103 3B 0.01uF 2KV 20% Z5U
C803 065G 3J1006ET 10PF,J,3KV,SL
C801 065G 3J1006ET 10PF,J,3KV,SL
C902 065G305M1022BP Y2 1000PF M 250VAC Y5P
C903 065G305M1022BP Y2 1000PF M 250VAC Y5P
C900 065G306M2222BP 2200PF +-20% 250VAC
C925 067G215P1023AV
C918 067G215P1024AV
C920 067G215P1024AV
C811 067G215P4714AV
C922 067G215S4713KV
C907 067G215Z10115A
CAP 105℃ 1000UF M 16V
CAP 105℃ 1000UF M 25V
CAP 105℃ 1000UF M 25V
CAP 105℃ 470UF M 25V
EC 105℃ CAP 470UF M 16V
CAP 105℃ 100UF M 450V
L901 073G 174 65 H2 LINE FILTER 30mH MIN
L906 073G 253191 H IND CHOKE 1.1uH DADON
T901 080GL17T 47 N X'FMR 600uH YUVA-1080
T801 080GL22T 1 H1 X'FMR INVERTER 72uH
CN901 087G 501 32 DL AC SOCKET DIP 3PIN+2PIN GROUND
BD901 093G 50460 28 BRIDGE DIODE KBP208G LITEON
D902 093G 60325 DIODE SB5150 5A/150V DO-201AD
CN902 095G 825 9TE06 HARNESS 9P-9P 120MM
705GQ857021 Q901 ASS'Y
705GQ893027 D906 ASS'Y
PW9921MHD2SMT POWER BOARD FOR SMT
C405 067G 3151007KB EC 10uF M 50V 5*11
C202 067G 3151014KB EC 100uF M 25V 6.3*11
C203 067G 3151014KB EC 100uF M 25V 6.3*11
C505 067G 3152207KB EC 22uF M 50V 5*11mm
C604 067G 3154704KB EC 47uF M 25V 5*11mm
U402 056G 158501 IC AS431AN-E1 SOT23
U501 056G 562701 SCALER IC RTD2025L QFN-48
U201 056G 585 4A IC AP1117E33L-13
U401 056G1125701 X .C MCU RTD2120L-LF REALTEK
U403 056G1133 56 M24C16-WMN6TP
Q501 057G 417 22 T TRA KN2907AS -60V/-0.6A SOT-23
Q502 057G 417 22 T TRA KN2907AS -60V/-0.6A SOT-23
Q602 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q205 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q204 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
29
Q202 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q401 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q601 057G 763 1 A03401 SOT23 BY AOS(A1)
R302 061G0402000 RST CHIP MAX 0R05 1/16W
R427 061G0402000 RST CHIP MAX 0R05 1/16W
R429 061G0402000 RST CHIP MAX 0R05 1/16W
R408 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R409 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R410 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R430 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R432 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R433 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R434 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R435 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R315 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R301 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R303 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R306 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R308 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R309 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R311 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R312 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R313 061G0402101 RST CHIPR 100 OHM +-5% 1/16W
R402 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W
R424 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W
R453 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W
R601 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R438 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R436 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R425 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R416 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R404 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R213 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R210 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W
R207 061G0402121 RST CHIP 120R 1/16W 5%
R208 061G0402121 RST CHIP 120R 1/16W 5%
R201 061G0402201 RST CHIP 200R 1/16W 5%
R413 061G0402202 RST CHIP 2K 1/16W 5%
R414 061G0402202 RST CHIP 2K 1/16W 5%
R428 061G0402220 RST CHIPR 22 OHM +-5% 1/16W
30
R426 061G0402220 RST CHIPR 22 OHM +-5% 1/16W
R304 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W
R305 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W
R401 061G0402392 RST CHIP 3.9K 1/16W 5%
R403 061G0402392 RST CHIP 3.9K 1/16W 5%
R437 061G0402392 RST CHIP 3.9K 1/16W 5%
R605 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R451 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R412 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R411 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R407 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R406 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R405 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R202 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W
R604 061G0402473 RST CHIPR 47 KOHM +-5% 1/16W
R415 061G0402682 RST CHIP 6K8 1/16W 5%
R431 061G0402682 RST CHIP 6K8 1/16W 5%
R307 061G0402750 RST CHIPR 75 OHM +-5% 1/16W
R310 061G0402750 RST CHIPR 75 OHM +-5% 1/16W
R314 061G0402750 RST CHIPR 75 OHM +-5% 1/16W
R602 061G0805331 RST CHIPR 330 OHM +-5% 1/8W
C401 065G0402100 31 CAP 0402 10PF J 50V NPO
C411 065G0402100 31 CAP 0402 10PF J 50V NPO
C602 065G0402103 32 0.01uF +-10% 16V X7R
C603 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C507 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C506 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C503 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C501 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C410 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C406 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C404 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C201 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C204 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C205 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C206 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C209 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C210 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C315 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C403 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
31
C402 065G0402105 A5 CAP 0402 1UF K 10V X5R
C302 065G0402220 31 CHIP 22PF 50V NPO
C303 065G0402220 31 CHIP 22PF 50V NPO
C311 065G0402473 12 CHIP 0.047uF 16V X7R
C309 065G0402473 12 CHIP 0.047uF 16V X7R
C307 065G0402473 12 CHIP 0.047uF 16V X7R
C306 065G0402473 12 CHIP 0.047uF 16V X7R
C304 065G0402473 12 CHIP 0.047uF 16V X7R
C301 065G0402473 12 CHIP 0.047uF 16V X7R
C305 065G0402509 31 CHIP 5pF 50V NPO
C308 065G0402509 31 CHIP 5pF 50V NPO
C310 065G0402509 31 CHIP 5pF 50V NPO
FB601 071G 56K121 M CHIP BEAD
FB503 071G 56K121 M CHIP BEAD
FB502 071G 56K121 M CHIP BEAD
FB201 071G 56K121 M CHIP BEAD
FB301 071G 59K190 B 19 OHM BEAD
FB302 071G 59K190 B 19 OHM BEAD
FB303 071G 59K190 B 19 OHM BEAD
D402 093G 64 42 PP BAV70 SOT-23
D301 093G 6433S DIODE BAV99 SEMTECH
D302 093G 6433S DIODE BAV99 SEMTECH
D303 093G 6433S DIODE BAV99 SEMTECH
ZD307 093G 39S501 T LUDZS5.6BT1G BY LRC
ZD305 093G 39S501 T LUDZS5.6BT1G BY LRC
ZD304 093G 39S501 T LUDZS5.6BT1G BY LRC
ZD303 093G 39S501 T LUDZS5.6BT1G BY LRC
ZD302 093G 39S501 T LUDZS5.6BT1G BY LRC
ZD301 093G 39S501 T LUDZS5.6BT1G BY LRC
715G2498 2 2 MAIN BOARD PCB
R003 061G0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W
R004 061G0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W
R005 061G0603300 1F RST CHIPR 3 KOHM +-1% 1/10W
R002 061G0603300 1F RST CHIPR 3 KOHM +-1% 1/10W
715G2781 2 KEY BOARD PCB
Q901 057G 667 56 MOSFET 7A/650V FMA07N65GX TO-220F
HS1 090G6064 1 HEAT SINK
0M1G 930 8120 SCREW
HS3 090G6084 1 GP HEAT SINK
D906 093G1506 2 FMW-2156
32
0M1G 930 8120 SCREW
U901 056G 379128 IC LD7576 GS SOP-8
U801 056G 379154 IC AM9000ES SOIC-16
Q803 057G 763 92 FET P8008HV 4A/80V SOP-8
R814 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R815 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R816 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R907 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R920 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R928 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R918 061G0603100 2F RST CHIPR 10K OHM +-1% 1/10W
R809 061G0603100 3F RST CHIPR 100 KOHM +-1% 1/10W
R817 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R811 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R808 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R807 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R806 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R805 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R804 061G0603202 RST CHIPR 2 KOHM +-5% 1/10W
R803 061G0603202 RST CHIPR 2 KOHM +-5% 1/10W
R810 061G0603203 RST CHIPR 20 KOHM +-5% 1/10W
R925 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W
R813 061G0603339 RST CHIPR 3.3 OHM +-5% 1/10W
R812 061G0603339 RST CHIPR 3.3 OHM +-5% 1/10W
R916 061G0603365 1F RST CHIPR 3.65 KOHM +-1% 1/10W
R802 061G0603430 0F RST CHIPR 430 OHM +-1% 1/10W
R801 061G0603430 0F RST CHIPR 430 OHM +-1% 1/10W
R905 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R919 061G0805151 RST CHIPR 150 OHM +-5% 1/8W
RJ807 061G1206000 RST CHIP MAX 0R05 1/4W
RJ806 061G1206000 RST CHIP MAX 0R05 1/4W
F801 061G1206000 RST CHIP MAX 0R05 1/4W
RJ801 061G1206000 RST CHIP MAX 0R05 1/4W
RJ802 061G1206000 RST CHIP MAX 0R05 1/4W
RJ803 061G1206000 RST CHIP MAX 0R05 1/4W
RJ804 061G1206000 RST CHIP MAX 0R05 1/4W
RJ805 061G1206000 RST CHIP MAX 0R05 1/4W
R917 061G1206100 RST CHIPR 10 OHM +-5% 1/4W
R930 061G1206101 RST CHIPR 100 OHM +-5% 1/4W
R929 061G1206101 RST CHIPR 100 OHM +-5% 1/4W
33
R912 061G1206101 RST CHIPR 100 OHM +-5% 1/4W
R910 061G1206101 RST CHIPR 100 OHM +-5% 1/4W
R909 061G1206101 RST CHIPR 100 OHM +-5% 1/4W
R903 061G1206101 RST CHIPR 100 OHM +-5% 1/4W
R908 061G1206103 RST CHIPR 10K OHM +-5% 1/4W
R913 061G1206159 RST CHIPR 1.5 OHM +-5% 1/4W
R923 061G1206221 RST CHIPR 220 OHM +-5% 1/4W
R914 061G1206432 2F RST CHIPR 43.2 KOHM +-1% 1/4W
R900 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W
R901 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W
R902 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W
C923 065G0603102 32 1000PF +-10% 50V X7R
C810 065G0603103 32 CAP CHIP 0603 0.01UF K 50V X7R
C915 065G0603103 32 CAP CHIP 0603 0.01UF K 50V X7R
C926 065G0603104 22 CAP CHIP 0603 0.1UF K 25V X7R
C924 065G0603104 22 CAP CHIP 0603 0.1UF K 25V X7R
C912 065G0603104 22 CAP CHIP 0603 0.1UF K 25V X7R
C808 065G0603105 17 1UF 16V Y5V
C805 065G0603105 17 1UF 16V Y5V
C914 065G0603471 32 CHIP 470PF 50V X7R
C809 065G0805102 32 CHIP 1000P 50VX7R 0805
C815 065G0805104 32 CAP CHIP 0805 0.1uF K 50V X7R
C814 065G080510522K 3 CAP CHIP 0805 1U 25V X7R +/-10%
C813 065G0805222 32 CHIP 2200PF 50V X7R 0805
C812 065G0805222 32 CHIP 2200PF 50V X7R 0805
C804 065G0805392 31 CHIP 3900PF 50V X7R 0805
C802 065G0805392 31 CHIP 3900PF 50V X7R 0805
C807 065G0805392 31 CHIP 3900PF 50V X7R 0805
C927 065G0805473 32 CHIP 0.047UF 50V X7R
C806 065G0805473 32 CHIP 0.047UF 50V X7R
C917 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R
C916 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R
D803 093G 64 38 P BAW56
PW9921MHD1AI POWER BOARD FOR AI
CN901 006G 31500 EYELET
U903 056G 158 10 T IC AS431AZTR-E1 TO-92
Q904 057G 530503 T 2SD1207T
R906 061G152M10452T SY RST MOFR 100KOHM +-5% 2WS FUTABA
R904 061G152M22152T RST MOF 220OHM 5% 2W
R924 061G152M39852T RST MOFR 0.39 OHM +-5% 2WS
34
C911 065G 2K152 2T6921 CAP CER 1500pF K 2KV Y5P
C913 067G215Y2207KT
FB901 071G 55 29 FERRITE BEAD
F901 084G 56 4 B FUSE 4A 250V
F902 084G 56 4 B FUSE 4A 250V
ZD901 093G 3916752T MTZJ T-72 16B
D903 093G 6026T52T RECTIFIER DIODE FR107
D904 093G 6038T52T FR103
D907 093G 64 1152T 1N4148
J807 095G 90 23 JUMPER WIRE
J808 095G 90 23 JUMPER WIRE
J822 095G 90 23 JUMPER WIRE
J901 095G 90 23 JUMPER WIRE
J902 095G 90 23 JUMPER WIRE
J911 095G 90 23 JUMPER WIRE
J903 095G 90 23 JUMPER WIRE
J905 095G 90 23 JUMPER WIRE
CAP 105℃ 22UF M 50V KINGNICHI
J906 095G 90 23 JUMPER WIRE
J907 095G 90 23 JUMPER WIRE
J908 095G 90 23 JUMPER WIRE
J909 095G 90 23 JUMPER WIRE
J921 095G 90 23 JUMPER WIRE
J608 095G 90 23 JUMPER WIRE
J806 095G 90 23 JUMPER WIRE
J805 095G 90 23 JUMPER WIRE
J804 095G 90 23 JUMPER WIRE
J803 095G 90 23 JUMPER WIRE
J802 095G 90 23 JUMPER WIRE
J801 095G 90 23 JUMPER WIRE
715G2892 2 3 POWER BOARD PCB
35
Loading...
