M-7 RGBA

Stage Fog Machine
User Manual

English Français Deutsch

• • •

© 2015 Antari Lighting and Effects Ltd.

中文

User Manual

Safety Information

Please read the following safety information carefully before operating the
machine. Information includes important safety information about installation,
usage, and maintenance. Pay attention to all warning labels and instructions in
this manual and printed on the machine.

If you have questions about how to operate the machine safely, please contact your local
Antari dealer for help.

․ Keep this device dry.
․ Always connect to a grounded circuit to avoid risk of electrocution.
․ Before connecting machine to power, always check voltage indicate on machine match

to your local AC voltage. Do not use the machine if AC power voltage does not match.

․ Disconnect the machine from AC power before servicing and when not in use.
․ This product is for indoor use only! Do not expose to rain or moisture. If fluid is spilled,

disconnect AC power and c lean with a dam p cl oth. I f f lui d i s spi l led onto electronic parts,
immediately unplug the machine and contact your local Antari dealer for advice.

․ No user serviceable and modifiable parts inside. Never try to repair this product,

unauthorized technician may lead machine to damage or malfunction.

․ For adult use only. Never leave the machine running unattended.
․ Installed in well ventilated area. Provide at least 50 cm space around the machine.
․ Never add flammable liquid of any kind to the machine.
․ Make sure there are no flammable materials close to the machine while operating.
․ Only use Antari fluid. Other fluid may lead to heater clog and malfunction.
․ If the machine fails to work, unplug the machine and stop oper ati on i m m ediat ely .

Contact your local Antari dealer for advise.

․ Before transporting the machine, make sure the fluid tank is completely drained.
․ Smoke fluid may present health risks if swallowed. Do not drink smoke fluid. Store it

securely. In case of eye contact or if fluid is swallowed immediately look for medical

3

advice.

22 x 3W LED

PowerCon

LCD Control Panel

Wireless Reciver

XLR 5-Pin DMX

XLR 3-Pin DMX

Breaker

Unpacking and Inspection

Immediately upon receiving the machine, carefully unpack the carton, check all content to
ensure that all parts are present and have been received in good condition. If any parts
appear damaged or m ishandl ed from ship ping, no tify the s hipper immedi ately and r etrai n the
packing material for inspection.
What is included: 1 x M-7 RGBA Fogger
1 x W-2 Wireless Remote
1 x Power Cord

1 x User Manual

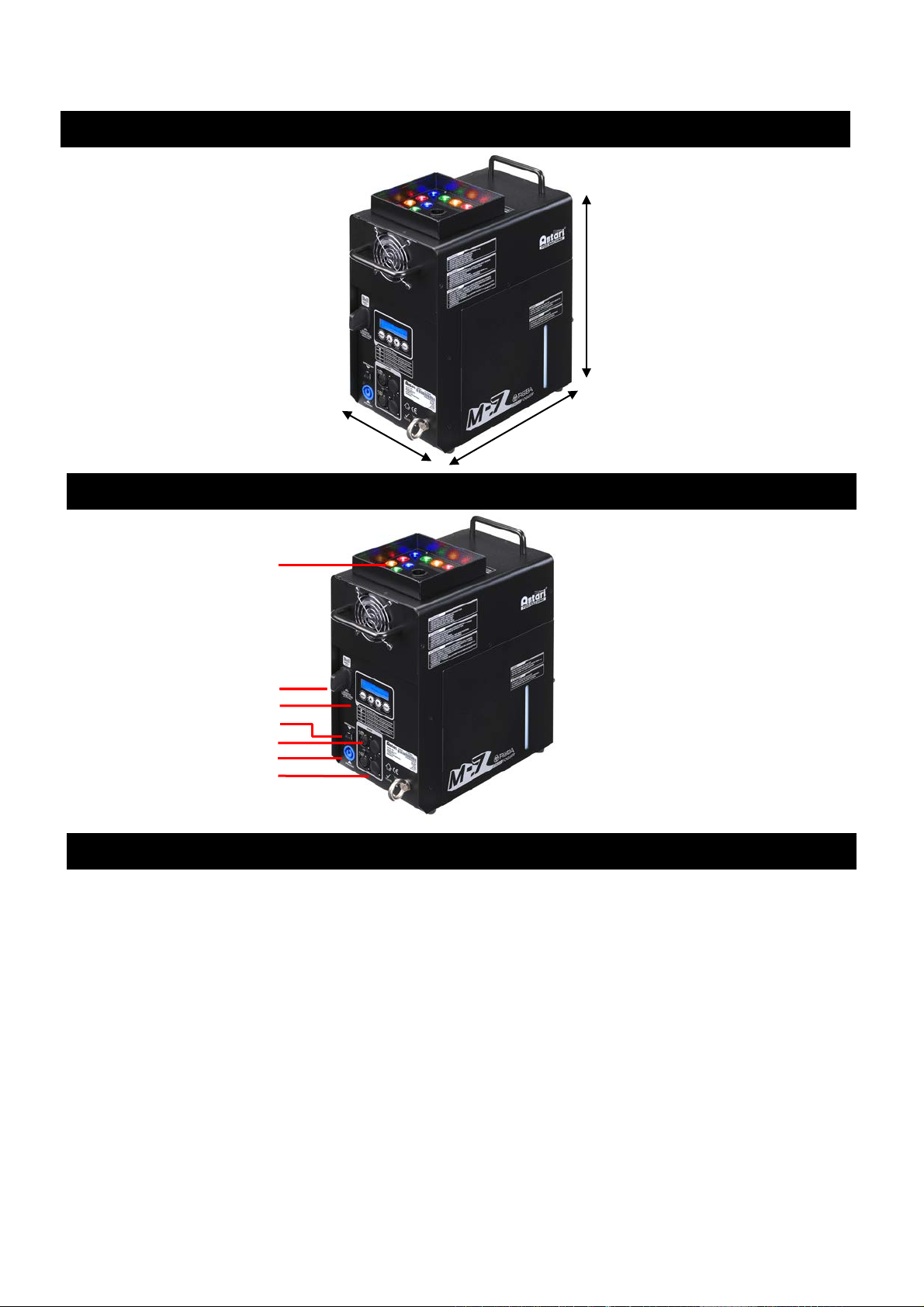

Product Dimension

Product Overview

(5R, 6G, 6B, 5A)

193 mm

385.7 mm

L345 mm

4

Setting Up

Step 1: Place the machine on a flat surface and in a suitable large area with at least 50 cm
open space around the machine.

Step 2: Fill the fluid tank with Antari approved fluid.

Step 3: Connect the machine to suitable rated power supply. To determine the power

requirement for the machine refer to the label on the back of the machine.

Always connect the machine to a protected circuit and ensure it is properly
grounded to avoid risk of electrocution.

Step 4: Turn on the machine and allow it to h eat up. Heat up takes approximatly 5 mintues.
Once the machine h as reache d o peratin g t emperatur e, the LCD di spl ay wi ll s how “R eady T o
Fog”. Now the machine is ready for operation.

Step 5: To start making fog, locate the Volume button on the control panel, and press the
button to start making fog.

Step 6: To turn off the machine, pr ess STOP button and turn P ow er con to the OFF position.

Operation

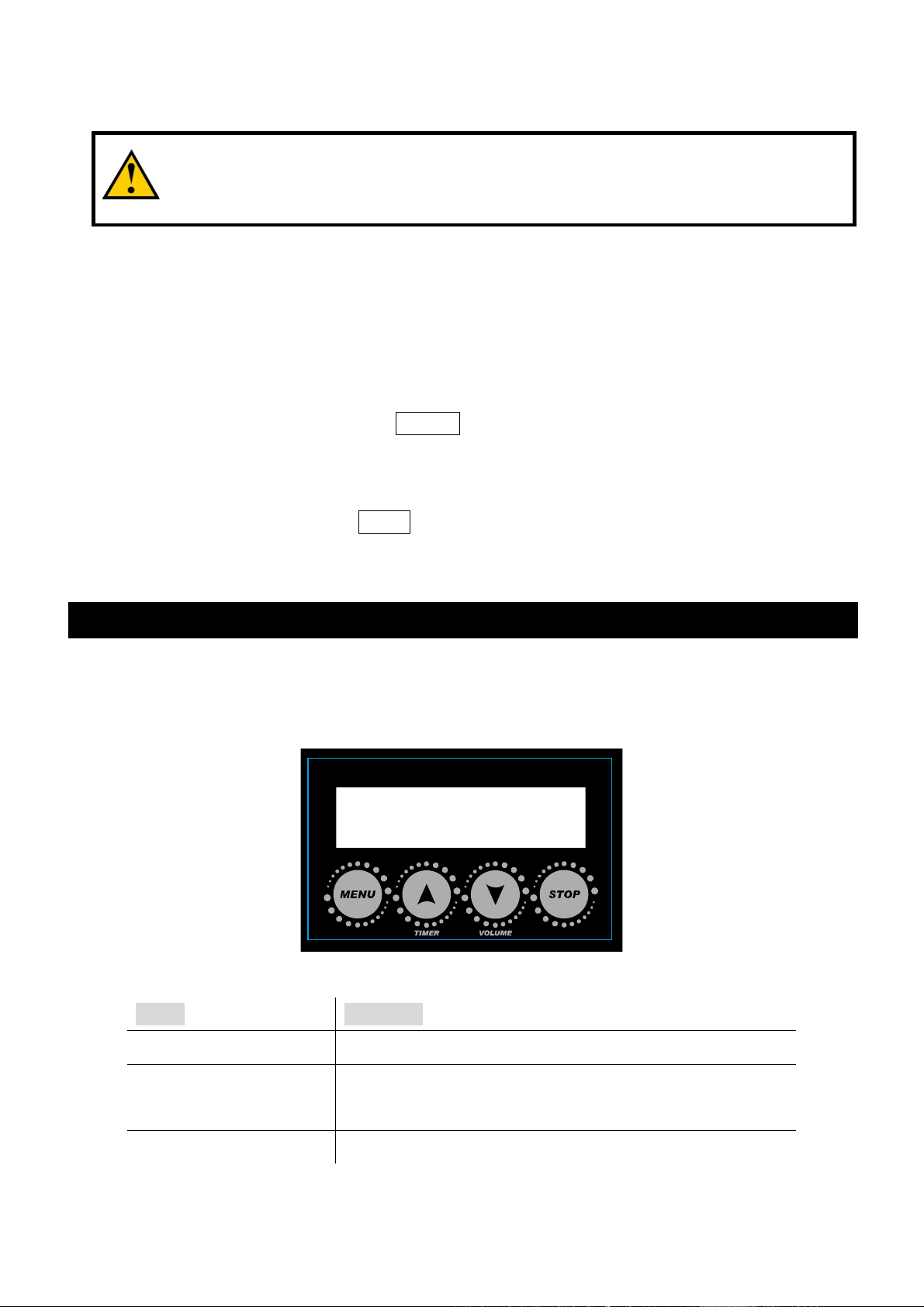

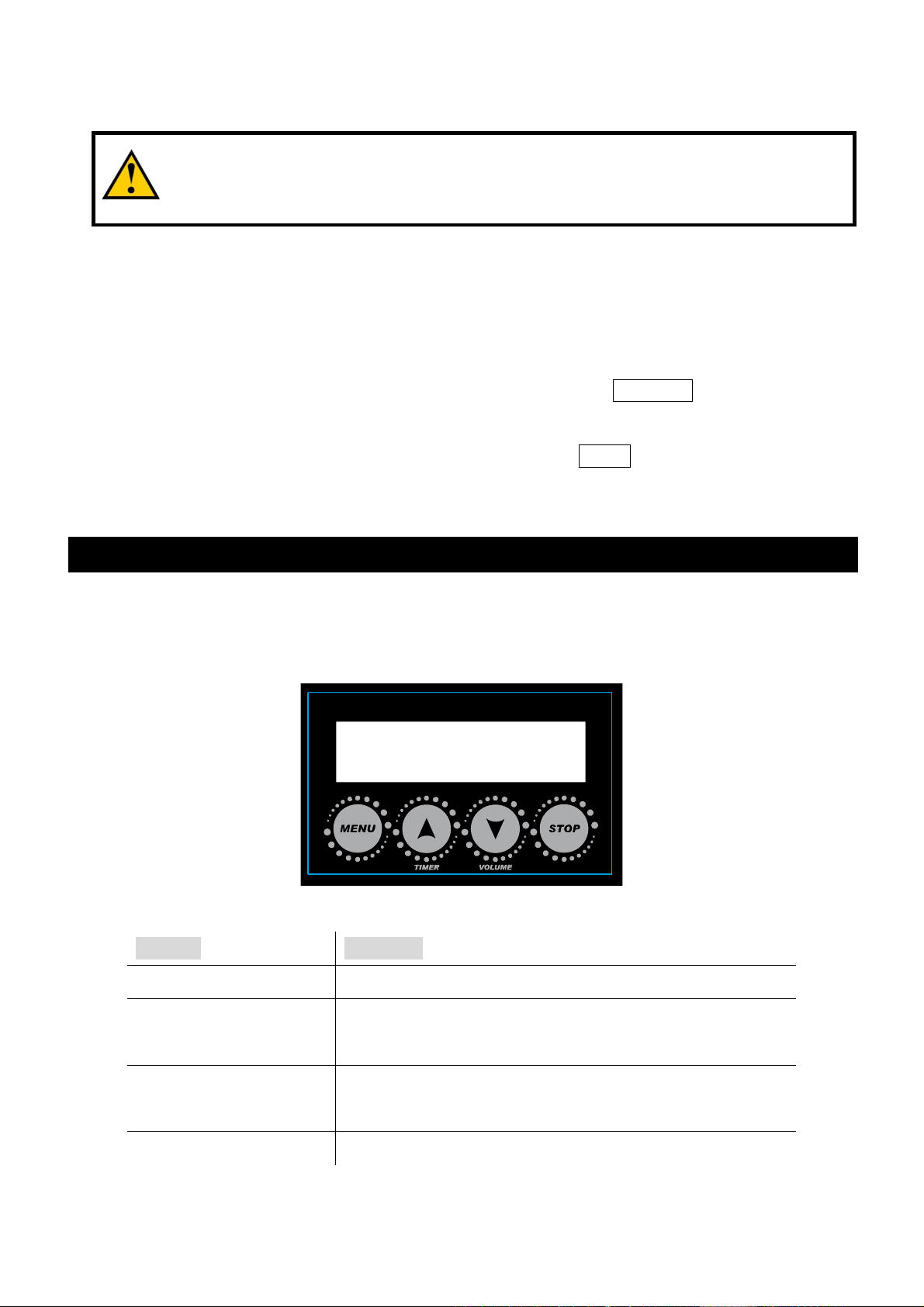

Control Panel Operation

The machine can be operated with onboard digital control interface

ANTARI M-7 RGBA

Ready to Fog

5

Button Function

[MENU] Scroll through setting menu

▲ [UP]/[TIMER]
▼ [DOWN]/[VOLUME]

[STOP] Deactivate Timer/Volume function

Control Menu

DMX512

Address: 1

Stand Alone

Set Master

Color Mode

Up/Activate Timer function
Down/Activate Volume function

Set DMX address from 1 to 504

Set machine as Master of Slave unit

Turn LED On or Off

On

Color Mode

Marco:01

Color Mode

Chase:01

Timer

Interval 15 Sec

Timer

Duration 5 Sec

Wireless Setting

Set LED output color from macro 1 to 10

Set LED chase from 1 to 15

Set interval from 15 to 360 seconds

Set duration from 1 to 5 seconds

Turn On or Off wireless control

On

6

Wireless Setting

Button A:M01

Wireless Setting

Button B:M01

Wireless Setting

Button C:M01

Wireless Setting

Button D:M01

LED Setting

Fog Only

Set wireless remote button function macro color 1 to 10 or chase
1 to 15 and off.

Set wireless remote button function macro color 1 to 10 or chase
1 to 15 and off.

Set wireless remote button function macr o color 1 to 10 or chase
1 to 15 and off.

Set wireless remote button function macro color 1 to 10 or chase
1 to 15 and off.

Setting for LED to turn on with fog only or always on.

LED Fade Out

Delay: 0 Sec

Run Last Setting

2 Second Jet Mode

Off

W-DMX Power

Off

W-DMX Reset

Off

Set LED delay time from 0 to 5 seconds.

Turn On/Off run last setting function

On

Turn On/Off 2 Second Jet Mode

Turn On/Off W-DMX

Rest W-DMX connection

7

Wireless Operation

Wireless remote control system W-2 consist of a transmitter equipped with four buttons to
activate four user configurable LED setting and fog; with an onboard receiver attach to the
rear panel of M-7 RGBA.

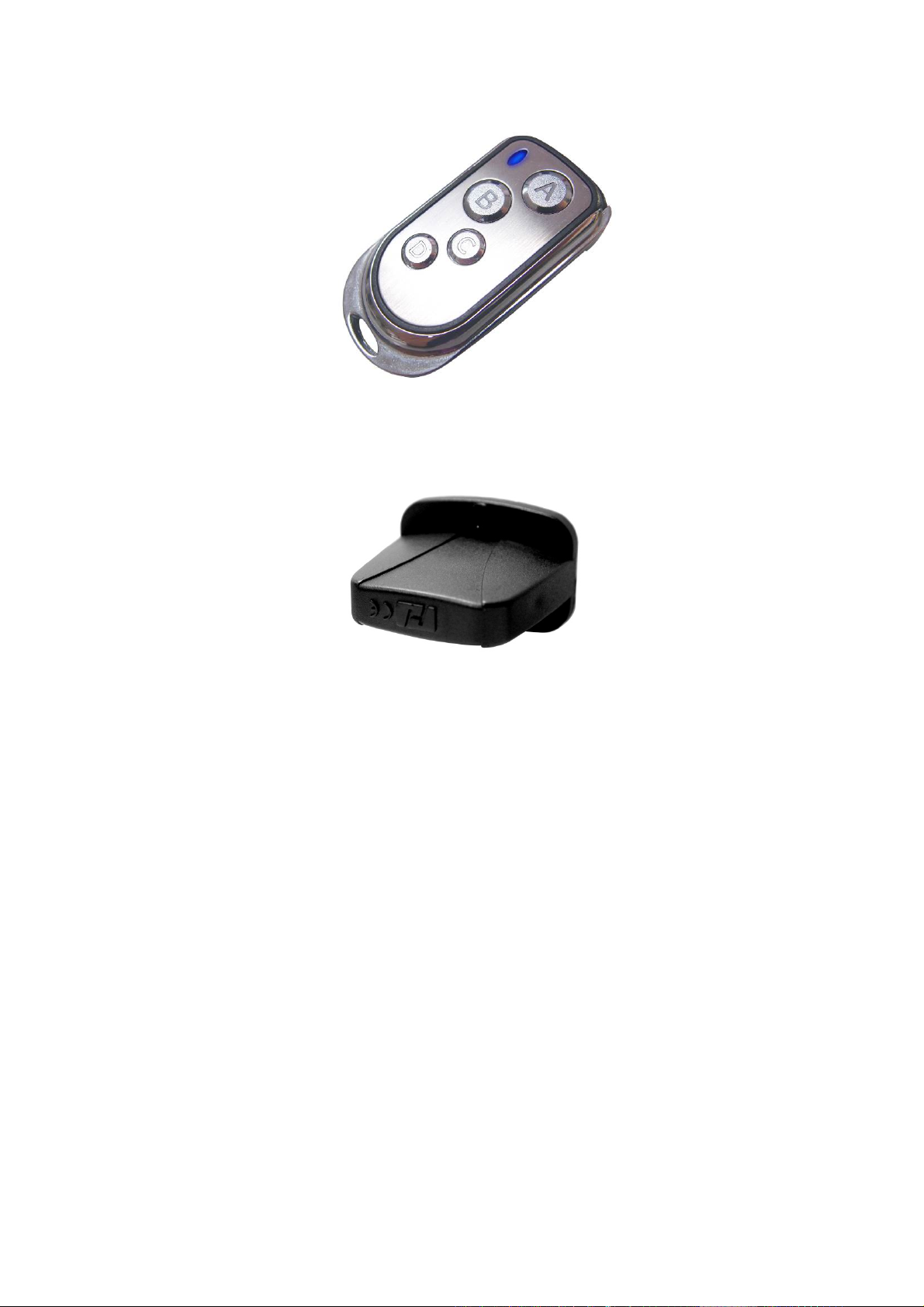

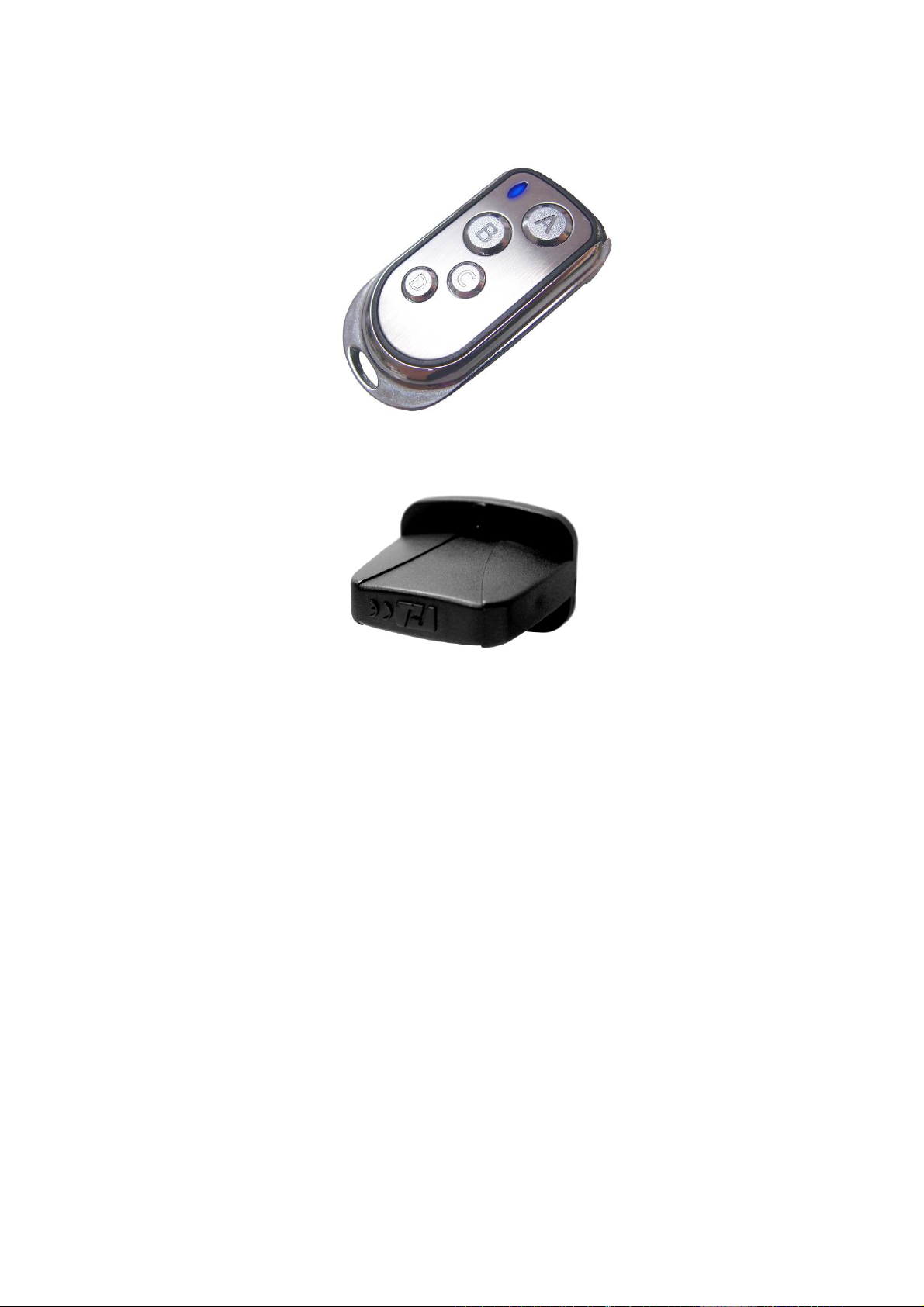

W-2 Wireless Transmitter

Wireless Receiver

Wireless settings are configurable through onboard control panel, refer to control menu
section to setup each buttons .
In a free open space the effective distance is 50 meters, actual usage depending on
obstacle level the effective distance is 10-25 meter s.

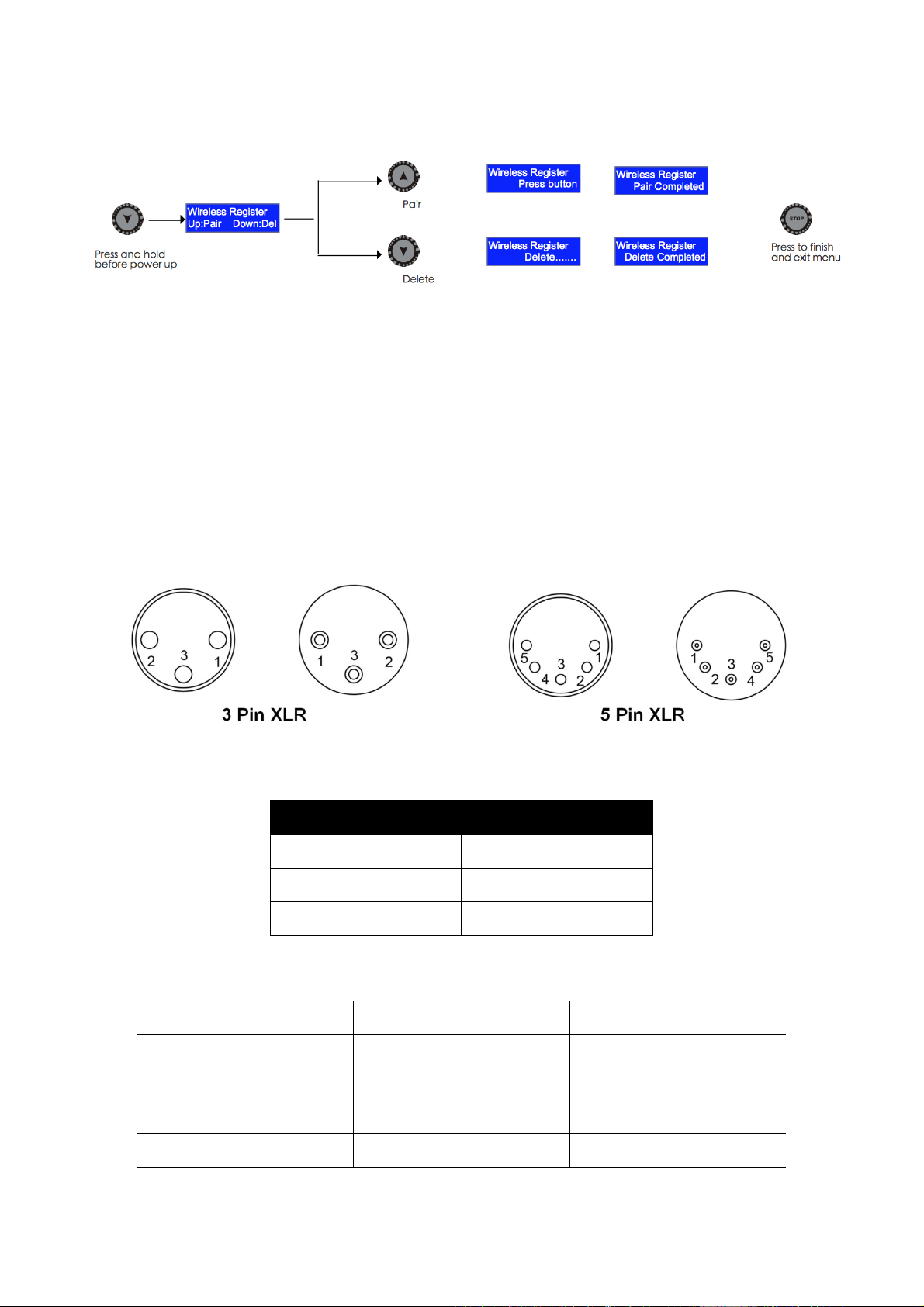

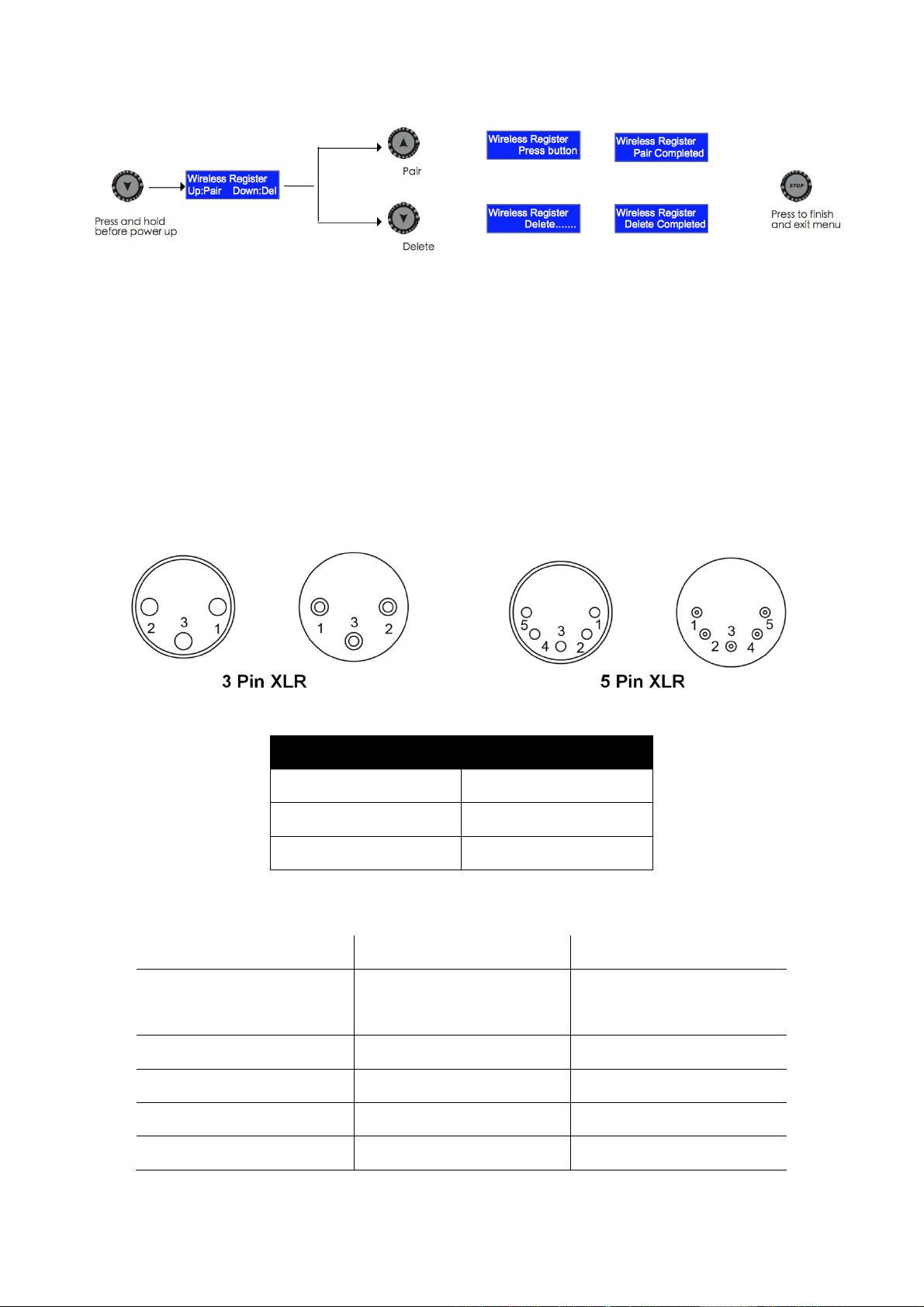

Registering transmitter

Transmitter can be pair or deleted from the receiver. Each receiver can pair up to 10
transmitters. Follow below steps to pair or delete transmitter from receiver.

Step 1: Power off M-7 RGBA Fogger
Step 2: Press and hold [DOWN] butt on

8

Step 3: Turn power on and release [DOWN] button when LCD display blinks
Step 4: Follow the menu instruction to pair or delete transmitter

Transmitter battery replacement

If effective distance seems to be decreased, it is possible the battery level are low and
require replacement. In order to replace the battery, undo the three screws on the back of
transmitter to rele ase the cov er. Repl ace with same type and speci ficati on of batt ery which is
27A 12V

DMX Connector Pin Assignment

The machine provid e 3 or 5 pi n X LR connector for DMX connec tion. Diagram below indi c a t e
pin assignment information

Pin Function

1 Ground
2 Data­3 Data+

DMX Channel Function

Channel 1 DMX Value Range Function

0 – 4

Fog Off

Fog

5 – 255

Fog On

Channel 2 DMX Value Range Function

Red LED 0-255 0-100%

9

Channel 3 DMX Value Range Function

Green LED 0-255 0-100%

Channel 4 DMX Value Range Function

Blue LED 0-255 0-100%

Channel 5 DMX Value Range Function

Amber LED 0-255 0-100%

Channel 6 DMX Value Range Function

Chase 1-15

16-31
32-47
48-63
64-79
80-95

96-111
112-127
128-143
144-159
160-175
176-191
192-207
208-223

Chase 1
Chase 2
Chase 3
Chase 4
Chase 5
Chase 6
Chase 7
Chase 8

Chase 9
Chase 10
Chase 11
Chase 12
Chase 13
Chase 14

224-255

Channel 7 DMX Value Range Function

Chase Speed 0-255 0-255 step per min

Channel 8 DMX Value Range Function

Master Dimmer 0-255 0-100%

Channel 9 DMX Value Range Function

Strobe 0-255 1-20 Hz

Chase 15

Fluid

Use Antari FLC Water-based Fluid for the best effect for the M-7 RGBA Fogger. The

10

machine is tested and calibrated with this liquid to get the best output performance.
Warranty will be void if any other type of liquid is used, improper use of liquid may lead to
machine failure and malfunction.

Service and Maintenance

․ Do not allow the machine to become contaminated.
․ Remove dust from air vents with air compressor, vacuum or a soft brush.
․ Only use a damp cloth to clean the casing.
․ Before storing r un dis til led w ater thro ugh th e s ystem to hel p avoi d c onde nsing the pum p

or heater.

․ It is recommended to run the machine on a monthly basis in order to achieve best

performance and output condition.

․ Excessive dust, l iquid and dir t built up wi ll d egr ade per for mance an d ca use overh eatin g.

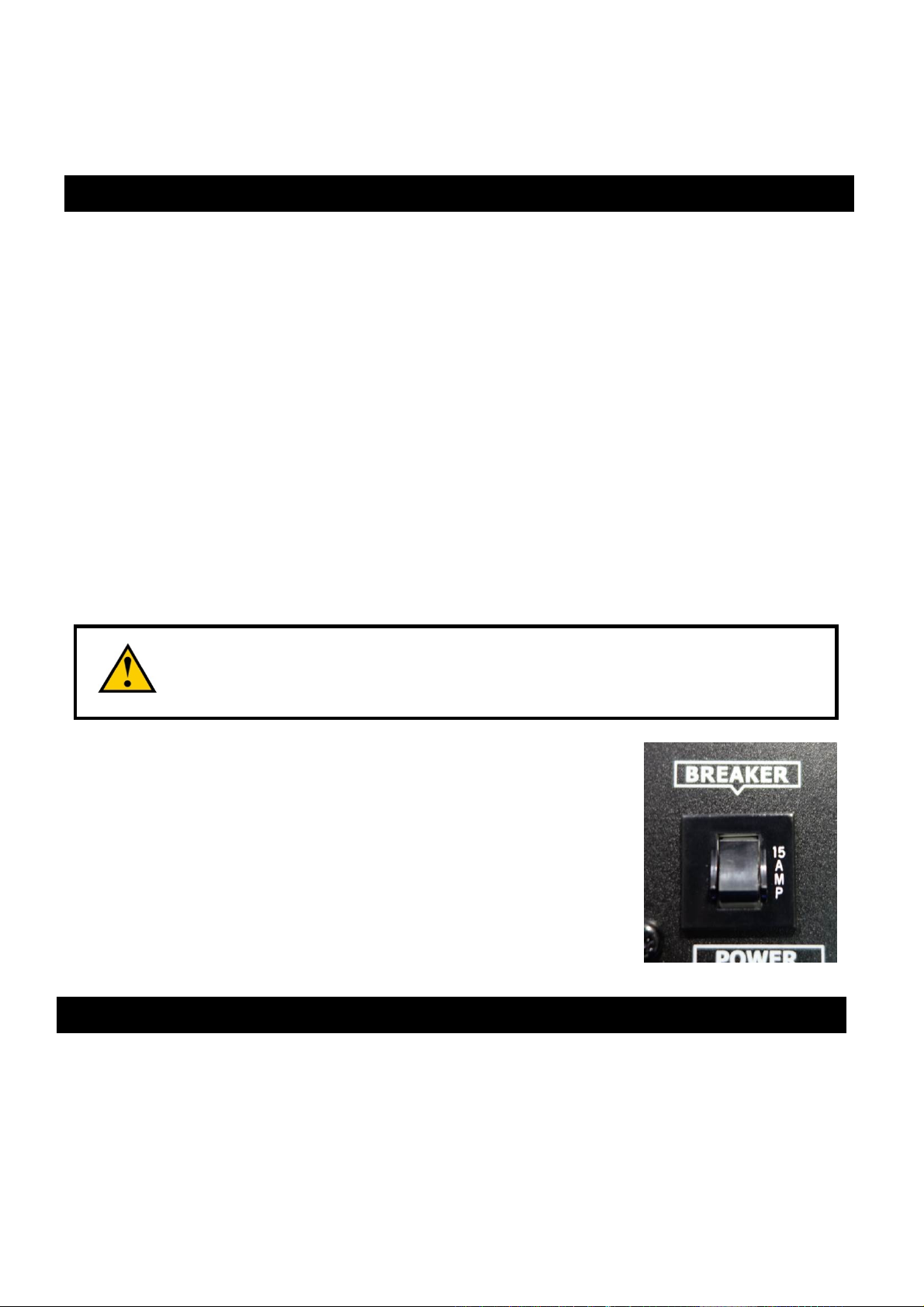

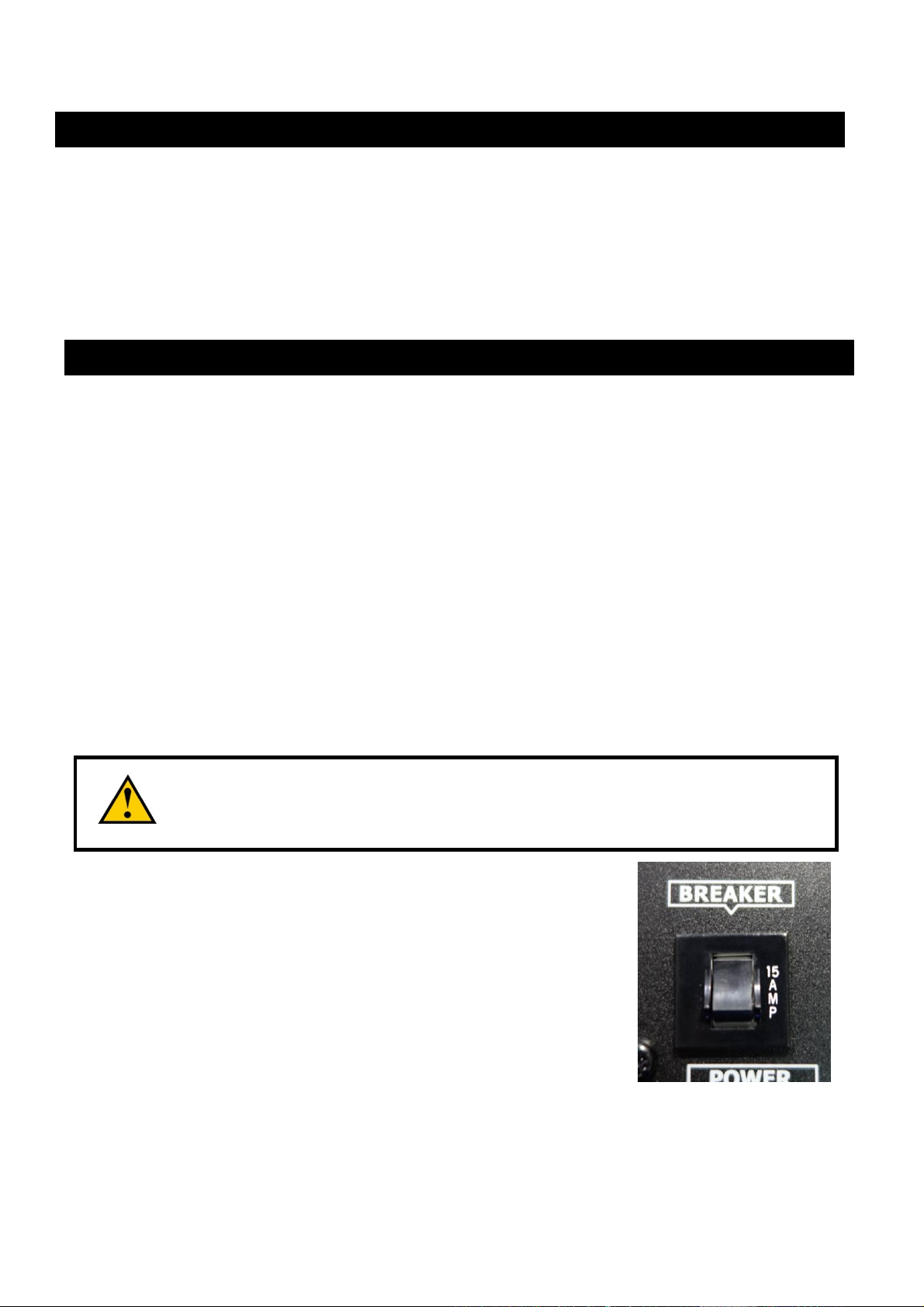

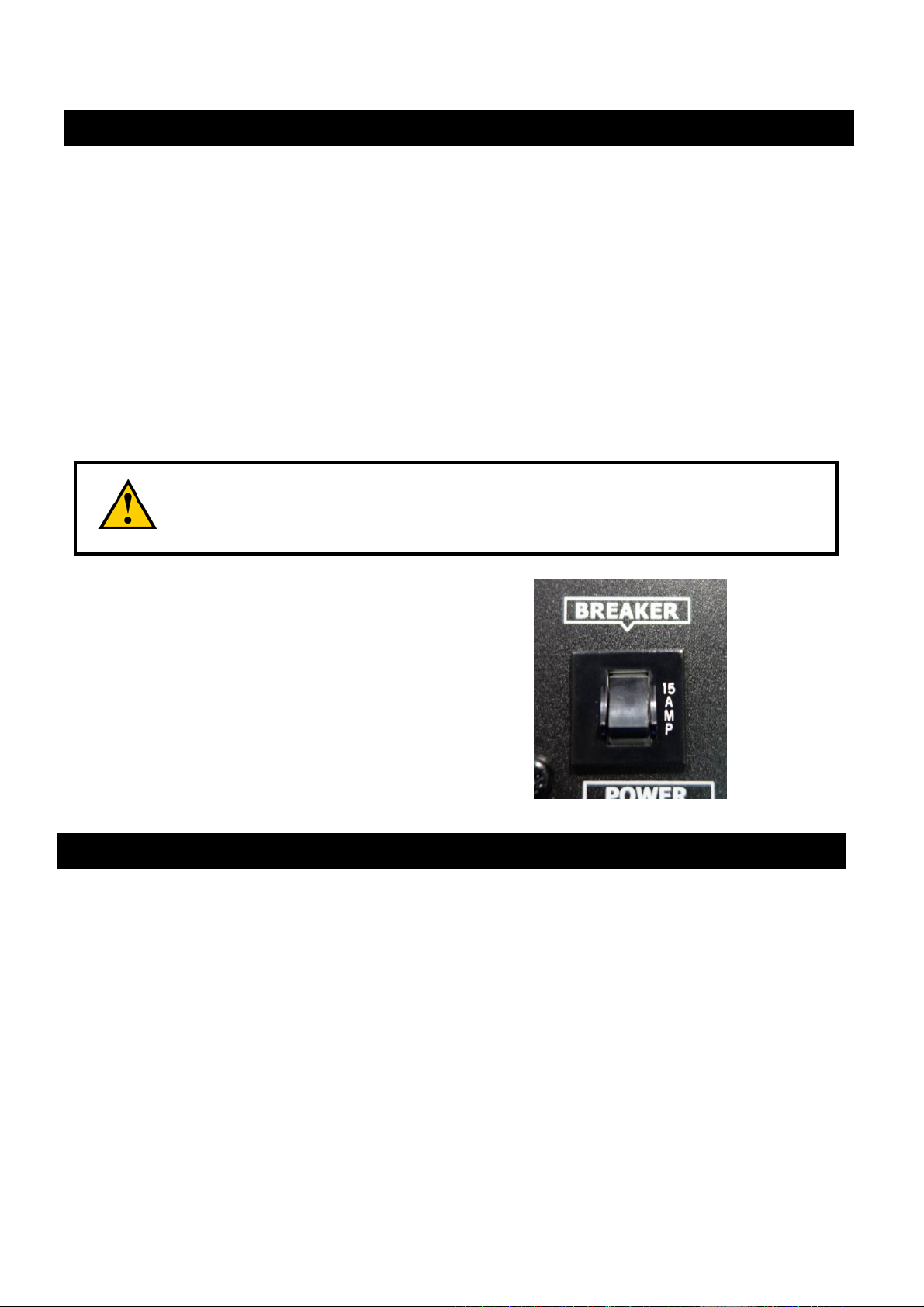

Breaker Reset

Disconnect AC power before reset breaker. Only replace fuse with same typ e
and rating.

Step 1: Disconnect AC power
Step 2: Flip breaker to ON position
Step 3: Turn on machine to test

Breaker

120V = 15A 250V

230V = 9A 250V

11

Technical Specifications

Input voltage 120V 60Hz or 230V 50Hz
Breaker 120V = 15A 250V

230V = 9A 250V
Heater 1550W
Warm-up time 5 min. (approx.)
Coverage volume Height 5 Meters, Width 1 Meter
Max. operating time 8 seconds burst
Fluid tank capacity 2.4 L
Fluid consumption 25 ml/10 sec.
Recommended Fluid Antari FLC Water-based Fluid for the best effect
Control option DMX 512, Manual, Timer, Wireless remote
DMX channels 9 channels
Power connection Neutrik Powercon
DMX data connection 3-pin and 5-pin XLR
Dimension L345 x W193 x H385.7 mm
Dry weight 11.5 kg

12

Mode d'emploi

Notices de Sécurité

En vue d'utiliser c orrec tem ent v otr e nouv el a ppar eil, veui llez lir e att ent ivem ent ce
mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre
machine à fumée, veuillez lire attentivement les instructions suivantes
concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute
instruction de sécurité appliquée sur le boîtier de votre générateur à fumée
Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre
revendeur Antari.

․ Protéger de l'humidité.
․ Utilisez uniquement des prises de courant à terre à 3 broches.
․ Avant la première mise en marche, assurez-vous que l'appareil soit branché à

l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas
correcte.

․ Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la

machine.

․ L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité. En

cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec un
chiffon humide. Si du liquide devait pénétrer à l’intérieur de l’appareil, débranchez le
immédiatement et contactez un technicien ou votre revendeur Antari avant de le
réutiliser.

․ A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais

essayer de reparer le produit parce quet détruire la machine.

․ L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher sans

surveillance.

13

․ Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante, laissez

un espace libre de 50 cm tout autour de l’appareil.

․ Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à

fumée.

․ Respectez une di stance minimum de 50 cm entre le bec de l a m achine et les matér iaux

enflammables.

․ Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC

ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient
causer des problèmes d'encrassage ou des cr ac hotements.

․ Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez le

immédiatement. S'il vous plaît contactez votre revendeur Antari.

․ Faites attention à ce que le réservoir soit toujours complètement vidé avant d’envoyer

ou transporter l’appareil.

․ Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c’était tout de même le

cas, consultez un médecin immédiatement.

Déballage & Inspection

Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun
dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours
contactez immédiatement votre revendeur Antari.

Contenu de la livraison : 1 x M-7 RGBA Fogger
1 x W-2 Contrôleur sans fil
1 x Câble d'alimentation

1 x Mode d'Emploi

14

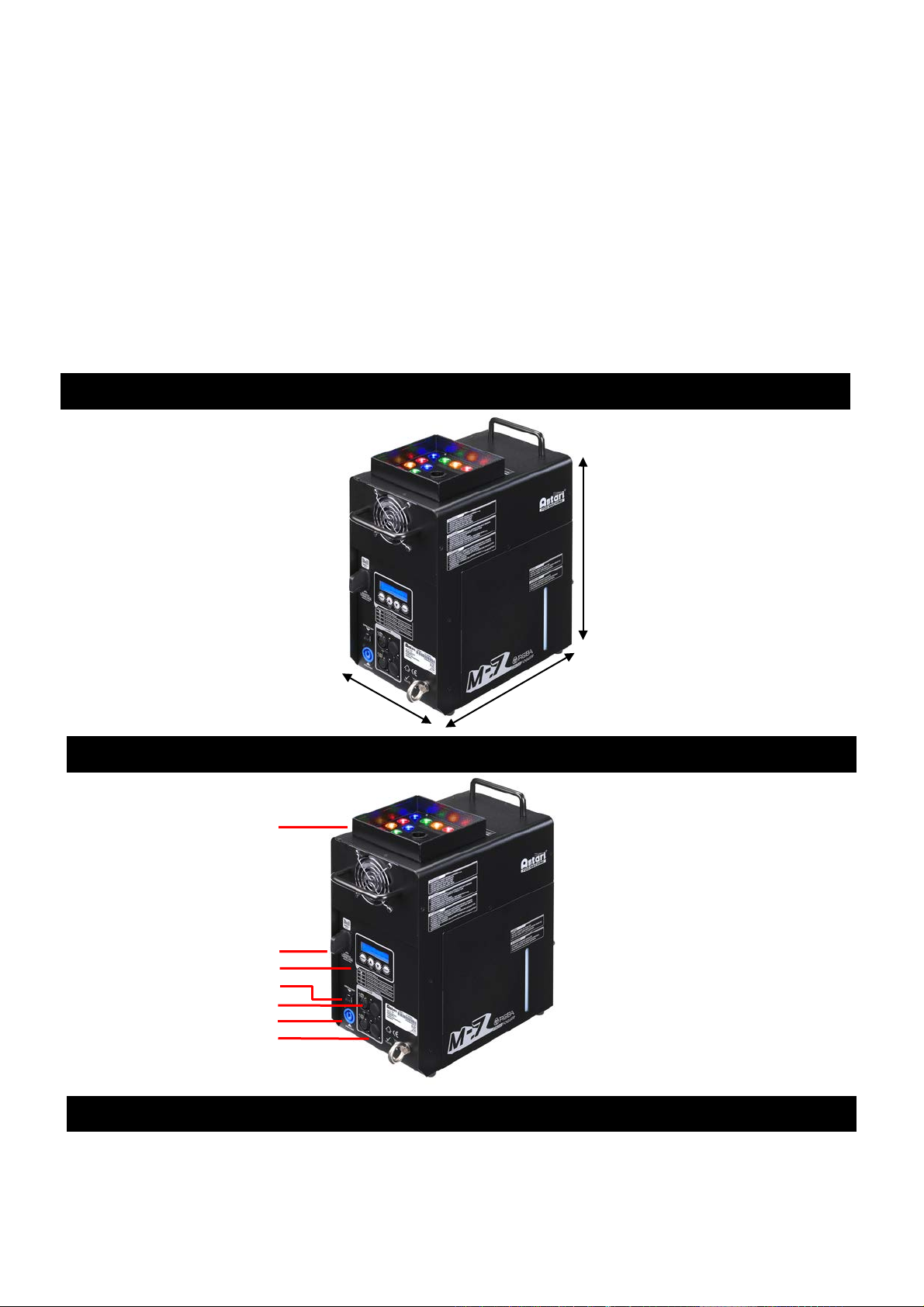

Dimensions du Produit

22 x 3W LED

PowerCon

Panneau de Contrôle

Récepteur sans fil

Connecteur DMX XLR 5

Connecteur DMX XLR 3

Disjoncteur

385,7 mm

Descriptif du Produit

(5R, 6G, 6B, 5A)

Mise en service

193 mm

345 mm

Etape 1 : Positionnez la machine sur une surface plane avec au moins 50cm d’espace libre
tout autour.

Etape 2 : Remplissez le réservoir avec un liquide approprié.

Etape 3 : Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez

voire l'affichage du type pour chercher l'information sur l'alimentation.

15

Reliez l’appareil à la terre afin d’éviter tout risque de
choc électrique.

Etape 4 : Allumez la machine, elle passe en préchauffage (environ 4 minutes). Le temps de
chauffage prend environ 5 minutes. Une fois que la machine est prête à fonctionner,
l’affichage va indiquer Ready to Fog. Après, la émission de fumée est possible.

Etape 5 : Pour activer le débit de fumée, appuyez sur le bouton VOLUME.

Etapte 6: Mettre la machine hors de service avec le bouton STOP et en débranchez-le du

secteur.

Opération

Panneau de Contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.

ANTARI M-7 RGBA

Ready to Fog

Bouton Fonction

[MENU] Permet d’accéder aux différents menus
▲ [UP]/[TIMER]

Pour augmenter une valeur ou choisir entre options /

Pour activer le mode Timer

▼ [DOWN]/[VOLUME]

[STOP] Pour inactiver le débit de fumée

Pour diminuer une valeur / Pour activer le mode

continu

16

Réglage de menu

DMX512

Address: 1.

Stand Alone

Set Master

Mode couleur

Mode couleur

Marco:01

Mode couleur

Chase:01

Réglage de l'adresse DMX512 entre 1 et 504.

Configurer la machine comme Master (appareil principal) ou
Slave (appareil secondaire).

LEDs marche/arrêt.

On

Réglage des couleurs LED de macro 1 á 10.

Réglage de la lumière défilante LED de 1 à 10.

Timer

Interval 15 Sec

Timer

Duration 5 Sec

Wireless Setting

Wireless Setting

Button A:M01

Wireless Setting

Button B:M01

On

Réglage de l'intervalle entre 10 et 360 secondes.

Réglage de la durée entre 1 et 5 secondes.

Fonction sans fil marche/arrêt.

Configurer le bouton B sur la télécommande pour macro 1 à 10
ou pour lumière défilante 1 à 15 ou déactiver.

Configurer le bouton C sur la télécommande pour macro 1 à 10
ou pour lumière défilante 1 à 15 ou déactiver.

17

Wireless Setting

Button C:M01

Wireless Setting
Button D:M01

LED Setting

Fog Only

LED Fade Out

Delay: 0 Sec

Run Last Setting

On

Configurer le bouton D sur la télécommande pour macro 1 à 10
ou pour lumière défilante 1 à 15 ou déactiver.

Configurer le bouton D sur la télécommande pour macro 1 à 10
ou pour lumière défilante 1 à 15 ou déactiver.

LED ne s'allument qu'avec débit du fumée ou brillent tout le
temps.

Réglage temporisation LED entre 0 et 5 seconds.

Allume / Eteint le lancement des dernières fonctions
enregistrées.

2 Second Jet Mode

Allume / Eteint le fonctionnem ent 2-Second Jet

Off

W-DMX Power

Allume / Eteint le W-DMX

Off

W-DMX Reset

Débrancher d’ un émetteur W-DMX

Off

Opération sans fil

Le contrôleur sans fil W-2 compose d'un transmetteur avec quatre boutons personnalisés
pour activer le débit de fumée et les réglages LED ainsi que un récepteur fixé au dos
l'appareil.

18

W-2 transmetteur sans fil

Récepteur sans fil

Vous pouvez les réglages sans fil avec le panneau de contrôle; veuillez-vous référer au
chapitre sur la Réglage de menu.

Avec le transmetteur, il est possible de débiter de fumée dedans un rayon d'action de 50
mètres (avec ligne de visée) .

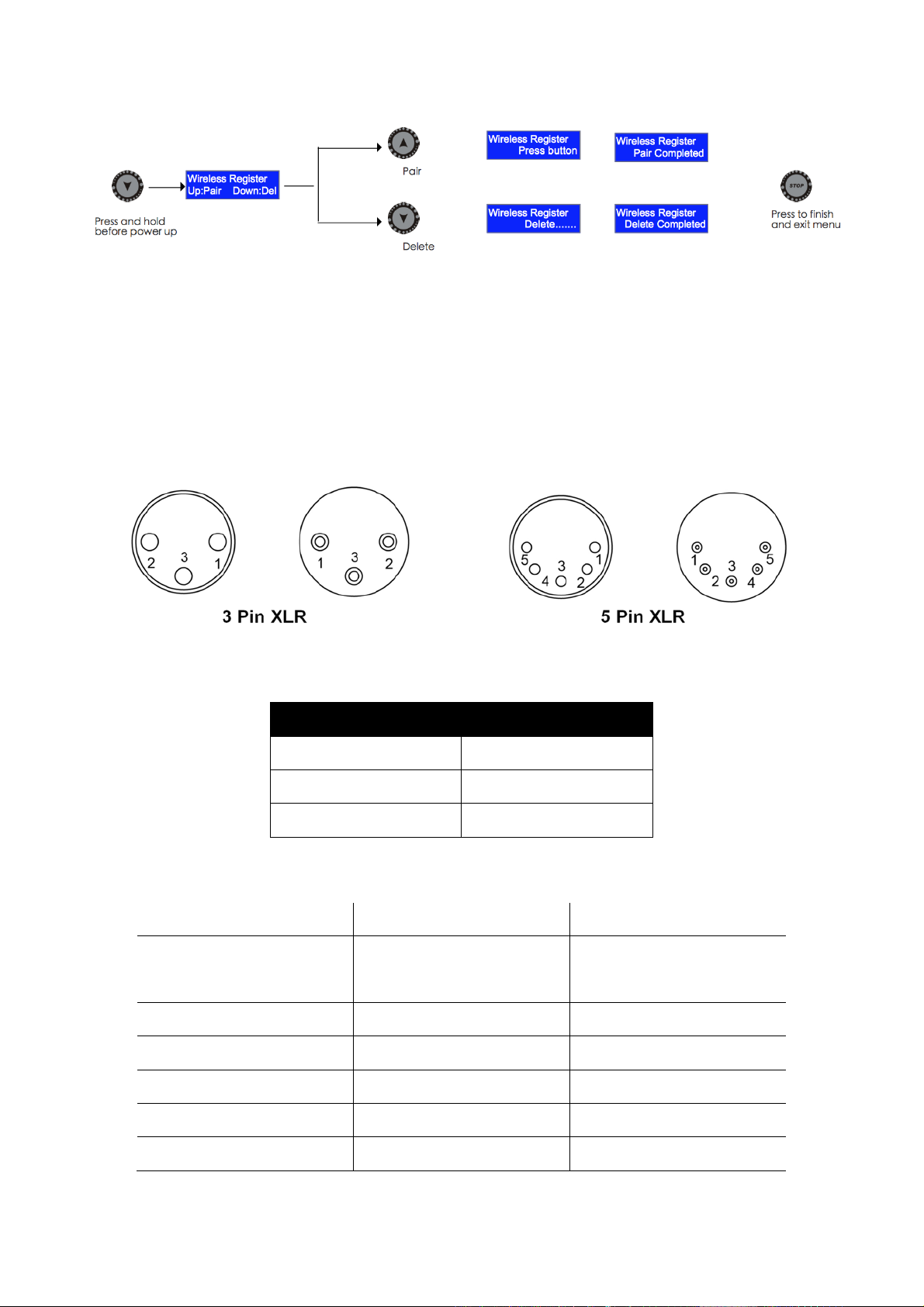

Registrer transmetteurs

Les transmetteurs peuvent être connectés avec le et déconnectés du récepteur. 10
transmetteurs sa ns f il peuv ent fo ncti onner en parall èle avec un r éce pteur. Ve uill ez suiv re les
étapes suivantes.

Etape 1 : Mettez la machine hors de service
Etape 2 : Maintenez le bouton [DOWN] pressé
Etape 3 : Mettez la machine en service et mettre la machine et relâchez le bouton [DOWN]
quand l'écran clignote.

19

Etape 4 : Voir le réglage de menu pour connecter et déconnecter les transmetteurs.

Remplacer la Batterie

Si la portée de la télécommande diminue, les batteries sont mortes et doivent être
remplacées. Enlever le couvercle sur la face arrière de la télécommande pour éloigner la
batterie. On utilise une pile bouton 27A 12V.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le
graphique ci-dessous montre la configuration des fiches.

Fonctions DMX

Canal 1 Valuers DMX Fonction

Fumée

Canal 2 Valuers DMX Fonction

Contact Fonction

1 Masse
2 Signal­3 Signal+

0 – 4
5 – 255

arrêt (aucun
dégagement de fumée)
marché

20

LED rouge 0-255 0-100%

Canal 3 Valuers DMX Fonction

LED vert 0-255 0-100%

Canal 4 Valuers DMX Fonction

LED bleu 0-255 0-100%

Canal 5 Valuers DMX Fonction

LED amber 0-255 0-100%

Canal 6 Valuers DMX Fonction

Chase (lumière
défilante)

1-15
16-31
32-47
48-63
64-79
80-95
96-111
112-127
128-143
144-159
160-175
176-191
192-207
208-223

Chase 1
Chase 2
Chase 3
Chase 4
Chase 5
Chase 6
Chase 7
Chase 8
Chase 9
Chase 10
Chase 11
Chase 12
Chase 13
Chase 14

224-255

Canal 7 Valuers DMX Fonction

Vitesse de chase 0-255 0-255 paliers par min.

Canal 8 Valuers DMX Fonction

Master dimmer 0-255 0-100%

Canal 9 Valuers DMX Fonction

Stroboscope 0-255 1-20 Hz

Chase 15

21

Liquide

Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou
liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la
puissance plus ha ute. Autr es liqui des peuv ent endomm ager l a m achi ne. Des c ass es c ausés
du fait de l'usage de liquide different ne sont pas inclus dans la garantie.

Nettoyage et Maintenance

․ Faites toujours attention de ne pas polluer le liquide à fumée.
․ Enlevez la poussière de les orifices d'aération avec un compresseur d'air, aspirateur ou

une brosse tendre.

․ Toujours nettoyer la machine avec un chi ffo n s ec.
․ Utiliser l'eau déstillé pour purge votre machine avant de l'entreposage.
․ Pour une performance optimale, nous vous conseillons de faire fonctionner la machine

au moins une fois par mois.

․ Poussière, liquide et boue excessive provoquer la surchauffe de l'élément de

chauffage.

Remplacer le fusible

Avant le remplacement du fusible débrancher l'appareil. Toujours remplacer un
fusible par un autre de modèle identique.

Etape 1 : Débrancher l'appareil.
Etape 2 : Mettez le disjoncteur en mode "ON"
Etape 3 : Démarrer la machine pour test er le f oncti o nnement.

Fusible

120V = 15A 250V

230V = 9A 250V

22

Caractéristiques Techniques

Alimentation 120V 60Hz ou 230V 50Hz
Fusible 100V = T6.3A 250V

230V = 9A 250V
Chauffage 1550W
Temps de chauffage 5 minutes (approx.)
Rayon d'émission 5 mètres de haut, 1 mètres de largeur
Max. operating time 8 secondes
Contenu du réservoir 2,4 L
Consommation de liquide 25 ml/10 sec.
Liquide Antari FLC à bas e d'ea u
Options de contrôle DMX 512, manuellement, timer, télécommande sans fil
Canaux DMX 8 canaux
Connexion alimentation Neutrik Powercon
Connexion DMX XLR 3 pôles et 5 pôles
Dimensions L345 x I193 x H385,7 mm
Poids sec 11,5 kg

23

Bedienungsanleitung

Sicherheitshinweise

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung
sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation,
Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und
Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des
Geräts haben sollten.

․ Vor Nässe schützen.
․ Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine

Stromschlaggefahr zu vermeiden.

․ Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung

angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht
übereinstimmen.

․ Vor Wartungsarbeite n und nach d em Betr ieb trenne n Sie bit te das Gerät vom N etz od er

schalten es aus.

․ Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte

Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es
mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen,
trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen
Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.

․ Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.

Wenden Sie sich an Ihr en autor isiert en Fachh ändler für Wartungs- und Servic earbeite n.

․ Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
․ Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu

gewährleisten, hal ten Si e bitte eine n Mindes tabs tand vo n etwa 50 c m um und über dem

24

Gerät ein.

․ Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter

die Nebelflüssigkeit.

․ Halten Sie das G er ät w ähr end der Ben ut zu ng von entflammeb ar en Gegens tände n fern .
․ Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten,

die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können zum
Verstopfen oder zu Beschädigungen des Geräts führen.

․ Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten

Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf.

․ Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
․ Nebelflüssigkeit kann ei n Gesundheitsrisiko darstellen, wenn es verschluckt wird.

Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten
Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in
Berührung kommen, konsultieren Sie bitte sofort einen Arzt.

Auspacken und Prüfen der Mas c hine

Öffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass
alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand
eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie
bitte sofort mit Ihrem Antari-Händl er K ont ak t auf.

Lieferumfang: 1 x M-7 RGBA Fogger
1 x W-2 Funkfernbedienung
1 x Netzkabel

1 x Bedienungsanleitung

25

Geräteabmessungen

22 x 3-W-LED

PowerCon

Bedienfeld

Funkempfänger

DMX 5-polig XLR

DMX 3-polig XLR

Schutzschalter

385,7 mm

Geräteübersicht

(5R, 6G, 6B, 5A)

Inbetriebnahme

193 mm

L345 mm

Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte
einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.

Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.

Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die

Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine.

26

Verwenden Sie bitte auss chl i eß li c h dreia dr i g e, geerdete Steckdosen, um eine
Stromschlaggefahr zu ver m eiden.

Schritt 4: Schalten Sie die Maschine ein und warten Sie die Aufheizphase ab. Die
Aufheizphase ist nach ca. 5 Minuten abgeschlossen. Während der Aufheizphase kann noch
kein Nebel ausgestoßen werden. Sobal d die Aufh ei zphase beendet ist, zeigt das Dis play
Ready To Fog. Die Maschine ist nun bereit zum Nebelausstoß.

Schritt 5: Drücken Sie die Taste Volume am Bedienfeld, um den Nebelausstoß zu
aktivieren.

Schritt 6: Drücken Sie die Taste STOP und drehen Sie das Netzkabel in die OFF-Stellung,
um die Maschine auszuschalten.

Bedienung

Bedienfeld

Die Bedienung der Maschine erfolgt über das Bedienfeld.

ANTARI M-7 RGBA

Ready to Fog

Taste Funktion

[MENU] Zum Anwählen von Funktionen

▲ [UP]/[TIMER]

▼ [DOWN]/[VOLUME]

Zum Erhöhen eines Werts/Zum Aktivieren des

Timer-Betriebs

Zum Verringern eines W er ts/ Zum Akti vi er en des

27

[STOP] Zum Stoppen des Nebelausstoßes.

Menüeinstellungen

DMX512

Address: 1

Stand Alone

Set Master

Color Mode

Color Mode

Marco:01

On

Dauerbetriebs

DMX/W-DMX-Adresse zwischen 1 und 504 einstellen

Maschine als Master- oder Slave-Gerät definieren

LEDs ein-/ausschalten

LED-Farbe auf Makro 1 bis 10 einstellen

Color Mode

Chase:01

Timer

Interval 15 Sec

Timer

Duration 5 Sec

Wireless Setting

Wireless Setting

Button A:M01

LEDs auf Lauflichteffekt 1 bis 15 einstellen

Zeitintervalle zwischen 15 und 360 Sekunden einstellen

Nebeldauer zwischen 1 und 5 Sekunden einstellen

Funkbetrieb ein-/ausschalten

On

Taste auf Funkfernbedienung auf Makro 1 bis 10 oder
Lauflichteffekt 1 bis 15 einstellen und ausschalten

28

Wireless Setting

Button B:M01

Wireless Setting

Button C:M01

Wireless Setting

Button D:M01

LED Setting

Fog Only

LED Fade Out

Delay: 0 Sec

Taste auf Funkfernbedienung auf Makro 1 bis 10 oder
Lauflichteffekt 1 bis 15 einstellen und ausschalten

Taste auf Funkfernbedienung auf Makro 1 bis 10 oder
Lauflichteffekt 1 bis 15 einstellen und ausschalten

Taste auf Funkfernbedienung auf Makro 1 bis 10 oder
Lauflichteffekt 1 bis 15 einstellen und ausschalten

LEDs nur bei Nebelausstoß an oder immer an

Zeitverzögerung für LEDs zwischen 0 bis 5 Sekun den ei ns t el l en

Run Last Setting

2 Second Jet Mode

W-DMX Power

W-DMX Reset

Mit letzter Einstellun g s tar ten ei n-/ausschalten.

On

2-sekündiger Jet-Spray-Betrieb ein-/ausschalten

Off

W-DMX ein-/ausschalten

Off

W-DMX zurücksetzen

Off

Funkfernbedienung

Das Funkfernsteuersystem W-2 besteht aus einer Sendeeinheit mit vier benutzerdefinier­baren Tasten für den Nebelauss toß und den LED-Farben s ow ie einer Empfängereinheit, die

29

an der Maschine angebracht ist.

W-2 Sendeeinheit

Funkempfänger

Die Funkeinstellungen erfolgen über das Bedienfeld (siehe Abschnitt Menüeinstellungen).

Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz
von bis zu 50 Metern auslösen (Freiluftstrecke).

Sendeeinheiten adressieren

Sendeeinheiten lassen sich dem Empfänger zuweisen und wieder trennen. Jeder
Empfänger kann von bis zu 10 Sendeeinheiten gesteuert werden. Führen Sie folgende
Schritte aus, um eine Sendeeinheit zuzuweisen oder zu trennen.

Schritt 1: Schalten Sie die Maschine aus.
Schritt 2: Halten Sie die Taste [DOWN] gedrückt
Schritt 3: Schalten Sie die Maschine ein und lassen Sie die Taste [DOWN] los, sobald die
LCD-Anzeige blinkt.
Schritt 4: Machen Sie Ihre Einstellungen wie im Abschnitt Menüeinstellungen beschrieben.

30

Batteriewechsel am Send er

Lässt die Reichw eite des S end ers n ach, ist w ahr scheinl ich die Batt eri e verbr auc ht und mus s
ausgewechselt werden. Schrauben Sie dazu die Gehäuseabdeckung ab und entfernen Sie
die verbrauchte Batterie. Legen Sie eine frische Batterie (27 A, 12 V) wie im Batteriefach
angegeben ein und schrauben Sie die Gehäuseabdeckung wieder an.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss.
Die nachfolgende Grafik zeigt die Belegung der Buchsen.

DMX-Steuerfunktionen

Kanal 1 DMX-Wert Funktion

Nebelausstoß

Kanal 2 DMX-Wert Funktion

Rote LED 0-255 0-100%

Kanal 3 DMX-Wert Funktion

Grüne LED 0-255 0-100%

Kontakt Funktion

1 Masse
2 Signal­3 Signal+

0 – 4
5 – 255

aus (kein Ausstoß)
an

31

Kanal 4 DMX-Wert Funktion

Blaue LED 0-255 0-100%

Kanal 5 DMX-Wert Funktion

Amberfarbene LED 0-255 0-100%

Kanal 6 DMX-Wert Funktion

Lauflicht 1-15

16-31
32-47
48-63
64-79
80-95
96-111
112-127
128-143
144-159
160-175
176-191
192-207
208-223

Lauflicht 1
Lauflicht 2
Lauflicht 3
Lauflicht 4
Lauflicht 5
Lauflicht 6
Lauflicht 7
Lauflicht 8
Lauflicht 9
Lauflicht 10
Lauflicht 11
Lauflicht 12
Lauflicht 13
Lauflicht 14

224-255

Kanal 7 DMX-Wert Funktion

Lauflichtgeschwindigkeit 0-255 0-255 Schritte pro Min.

Kanal 8 DMX-Wert Funktion

Masterdimmer 0-255 1-20 Hz

Kanal 9 DMX-Wert Funktion

Strobe 0-255 1-20 Hz

Lauflicht 15

Nebelflüssigkeit

Bitte verwenden Sie die Antari-Nebelflüssigkeit FLC. Die Maschine wurde mit dieser
Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen
Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von

32

anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.

Wartung

․ Achten Sie darauf, dass die Maschine nicht verunreinigt wird.
․ Entfernen Sie Staub von den Lüfteröffnungen mit einem Luftkompressor, Staubsauger

oder einer weichen Bürste.

․ Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch.
․ Spülen Sie das System unbedingt mit klarem Wasser nach jedem Betrieb, um

Kondenswasser in der Pumpe oder dem Heizelement zu vermeiden.

․ Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und

das beste Ausstoßverahlten zu erziehlen.

․ Übermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer

Verschlechterung der Leistung und zu Überhitzung.

Schutzschalter zurücksetzen

Vor dem Rücksetzen ist das Gerät allpolig von der Netzspannung zu trennen.
Setzen Sie nur Sicherungen gleichen Typs und Leistung ein.

Schritt 1: Trennen Sie das Netzk abel v on der Str om ver s orgung.
Schritt 2: Bringen Sie den Schutzschalter in die ON-Stellung
Schritt 3: Schalten Sie die Maschine für einen Funktionstest ein.

Schutzschalter

120V = 15A 250V

230V = 9A 250V

Technische Daten

Spannungsversorgung 120V 60Hz oder 230V 50Hz
Sicherung 120V = 15A 250V

230V = 9A 250V
Heizelement 1550W

33

Aufwärmzeit ca. 5 Minuten
Ausstoßweite 5 Meter hoch, 1 Meter weit
Max. Ausstoßdauer 8 Sekunden
Tankinhalt 2,4 L
Fluidverbrauch 25 ml/10 s
Empf. Flüssigkeit Antari FLC wasserbasierte Flüssigkeit
Steuerung DMX 512, manuell, Timer, Funkfernbedienung
DMX-Kanäle 9 Kanäle
Netzanschluss Neutrik PowerCON
DMX-Anschluss 3-polig und 5-polig XLR
Maße L345 x B193 x H385,7 mm
Gewicht 11,5 kg

34

使用說明書

使用說明及安全注意事項

包裝內容

在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安

裝並使用機器，且會說明機器上所有標示的標籤所代表的意義。

如果您有任何使用上的問題，請聯繫當地的 Antari 經銷商尋求清楚的說明與協助。

․ 保持機器的乾燥。
․ 請配合接地型插座，以避免觸電的危險。
․ 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。
․ 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。
․ 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或

溢出，請勿連結機器與 AC電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請
立即拔除插頭，並連繫當地的 Antari 經銷商。

․ 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，

未經授權的技術人員，可能導致機器故障或永久損壞。

․ 機器限成人操作，請勿在無人值守時讓機器運作。
․ 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。
․ 請勿添加任何易燃物品進入機器。
․ 操作機器時請確認周邊沒有任何易燃的材料。
․ 為確保機器的使用壽命，請使用 Antari FLC氣柱機專用煙霧油，添加其他液體可能會導

致電熱管阻塞和機器的故障。

․ 如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari經銷商。
․ 運送機器以前，請確認機器的油箱已完全清空。.

․ 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地

方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。

在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，

35

並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原

內容包括:

機器尺寸

機器外觀概述

設定安裝

步驟

22 x 3W LED

LCD

XLR 5-Pin DMX

XLR 3-Pin DMX

包裝退回檢查。

1 台 M-7 RGBA LED 氣柱機
1 個 W-2 無線控制器
1 條 電源線
1 本 使用說明書

385.7 mm

(5R, 6G, 6B, 5A)

無線訊號接收器

復歸式電流斷路器

主電源連接

控制面板

連接座

連接座

193 mm

L345 mm

1: 將機器平放於平坦的表面，機器周圍至少應保留 50 公分的空間。

36

步驟

步驟

步驟

步驟

步驟

操作

控制面板操作

按鈕

功能

控制清單

2: 將 FLC 氣柱機專用煙霧水注入機器所附的油桶，並注意不要坳折到油管。

3: 將機器連接電源。連接之前，請確認機器背後技術標籤上所標示要求功率，是否與電

源相符。

請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。

4: 啟動機器電源，使機器開始加溫。溫機到工作溫度大約需時 5 分鐘。一旦機器達到工

作溫度，LCD 控制面板會顯示“Ready To Fog”。表示機器已經準備好並進行操作。

5: 欲開始輸出煙霧，將機器正面控制面板上的 Volume 按下開始煙霧輸出。
6: 需關閉本機時, 按下 STOP 並將 Powercon 電源接頭轉至 OFF 的位置。

使用機器所搭載的數位控制面板進行操作。

ANTARI M-7 RGBA

Ready to Fog

[MENU]

▲ [UP]/[TIMER] 增加數值/啟動 定時模式
▼ [DOWN]/[VOLUME]

瀏覽所有設定清單

減少數值/啟動 輸出量模式

[STOP]

DMX512

取消 定時/輸出量模式

設定 DMX 從 1 至 504 的位址(本機佔用 9 個 DMX 頻道)

Address: 1

37

Stand Alone

Color Mode

Color Mode

Color Mode

Timer

Interval 15 Sec

Set Master

On

Marco:01

Chase:01

設定機器為主從模式。

開啟或關閉 LED 燈選項

選擇 LED 燈已預設在機器上的 10 種固定顏色模式。

選擇 LED燈自走變換的 15 種顏色模式。

設定每次煙霧輸出間隔，範圍是 15 至 360 秒。

Timer

Duration 5 Sec

Wireless Setting

Wireless Setting

Button A:M01

Wireless Setting

Button B:M01

Wireless Setting

On

設定持續煙霧輸出時間，範圍是 1 至 5 秒。

啟動或關閉無線控制功能。

利用 W-2 無線控制器上的 A 鍵記錄最常用的顏色，選擇自
MARCO(已設定)的 10 種或 CHASE(自走)的 15 種選項。

利用 W-2 無線控制器上的 B 鍵記錄最常用的顏色，選擇自
MARCO(已設定)的 10 種或 CHASE(自走)的 15 種選項。

利用 W-2 無線控制器上的 C 鍵記錄最常用的顏色，選擇自

Button C:M01

MARCO(已設定)的 10 種或 CHASE(自走)的 15 種選項。

38

無線控制器使用說明

Wireless Setting

Button D:M01

LED Setting

Fog Only

LED Fade Out

Delay: 0 Sec

Run Last Setting

2 Second Jet Mode

Off

利用 W-2 無線控制器上的 D 鍵記錄最常用的顏色，選擇自
MARCO(已設定)的 10 種或 CHASE(自走)的 15 種選項。

設定 LED 燈功能在噴煙時才亮起，或是待機就一直恆亮著。

設定 LED 延遲時間，範圍 0 至 5 秒。

啟動/關閉前次使用最後設定功能。

On

啟動/關閉 2 秒煙霧輸出模式(2 Second Jet Mode)。

W-DMX Power

啟動/關閉 W-DMX 功能

Off

W-DMX Reset

Off

離線 W-DMX 連結 (換控台時，重抓 W-DMX 訊號)

Antari M-7

*W-2 無線發射器

- 發射器：使用 27A 12V 電池

- 接收距離：在無障物的開放空間，有效距離為 50 公尺。

實際狀況根據障礙物多寡，保守距離約為 10-25 公尺。

- W-2 無線發射器配有四個按鈕，可用來啟動使用者設定好的煙霧與 LED 效果。

39

設定功能

W-2

無線發射器

*無線接收器

- 接收器在經過測試後，會固定在 M-7 的機器後板上，請勿嘗試將它拔除。

無線接收器

*

1. 接收器能與發射器對頻及取消對頻

2. 每個接收器可以與 10 組發射器對頻

3. 請按照以下步驟來取消與對頻無線發射器

步驟 1: 關閉 M-7 RGBA LED 氣柱機
步驟 2: 按住 [DOWN / 箭頭向下] 按鍵
步驟 3: 啟動機器，當 LCD 螢幕亮起時，放開 [DOWN / 箭頭向下] 按鍵
步驟 4: 按照以下步驟來取消與對頻無線發射器

40

更換

無線發射器電池

連接

點說明

功能

通道功能

通道

數值範圍

功能

通道

數值範圍

功能

通道

數值範圍

功能

通道

數值範圍

功能

W-2

如果無線控制器的有效控制距離縮短，可能是電池的電力不足，需要更換。請將 W-2 發射器
背後的三個螺絲旋開，打開背蓋，使用同樣是 27A/12V 的電池更換。

DMX

Pin

本機可提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇。下方為 Pin 的接點說明：

Pin

1
2
3

接地
數據­數據+

DMX

煙霧輸出量

紅色 LED 燈

綠色 LED 燈

1 DMX

5 – 255

2 DMX

0 – 4

煙霧輸出關閉
煙霧輸出開啟

0-255 0-100%

3 DMX

0-255 0-100%

4 DMX

41

藍色 LED 燈

通道

數值範圍

功能

通道

數值範圍

功能

通道

數值範圍

功能

通道

數值範圍

功能

通道

數值範圍

功能

煙油的使用

0-255 0-100%

5 DMX

琥珀色 LED 燈

6 DMX

Chase / 自走

0-255 0-100%

1-15
16-31
32-47
48-63
64-79
80-95

96-111
112-127
128-143
144-159
160-175

Chase 1
Chase 2
Chase 3
Chase 4
Chase 5
Chase 6
Chase 7
Chase 8

Chase 9
Chase 10
Chase 11

Chase Speed/自走速度

Strobe/閃動速度

7 DMX

8 DMX

Master Dimmer

主控調光器

9 DMX

176-191
192-207
208-223
224-255

0-255

0-255 0-100%

0-255 1-20 Hz

Chase 12
Chase 13
Chase 14
Chase 15

每分鐘 0-255 階

M-7 RGBA LED 燈光氣柱機，僅能使用 Antari FLC 氣柱機專用煙霧油。機器使用 FLC 氣柱

機專用煙霧油進行測試與校正，使用此煙霧油將產生最佳的煙霧效果。使用其他的煙霧油，將

導致機器故障並使保固失效。

42

維護與保養

重新設置復歸式電流斷路器

復歸式電流斷路器

規格資料

․ 請保持機器清潔，不要讓機器髒汙。
․ 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。
․ 機殼可使用濕布擦拭。
․ 儲藏機器前，請將蒸餾水倒入油桶並運作機器來清洗加熱系統，避免幫浦與電熱管堵塞。
․ 建議每月至少讓機氣溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。
․ 機器上過多的灰塵、液體殘餘累積的髒汙，會降低機器工作性能，並導致散熱不良。

重新設置復歸式電流斷路器之前，請關閉電源，並限用同樣類型與等級的
復歸式電流斷路器。

步驟

1: 關閉電源

步驟

2: 將復歸式電流斷路器轉至 ON 的位置

步驟

3: 開啟機器測試

120V = 15A 250V

230V = 9A 250V

電壓 120V 60Hz 或 230V 50Hz
復歸式電流斷路器 120V = 15A 250V

230V = 9A 250V

電熱管 1550 瓦
預熱時間 (約) 5 分鐘
煙霧覆蓋量 高度 5 公尺, 寬度 1 公尺
最長輸出時間 8 秒持續輸出
油桶容量 2.4 公升
煙油消耗量 25 毫升/10 秒

43

適用煙霧油 Antari FLC 氣柱機專用煙霧油
控制方式 DMX 512, 手動控制, 定時控制器, 無線控制器
DMX 通道 使用 9 通道
電源連接座 Neutrik Powercon / 電源接頭
DMX 數據連接座 3-pin 及 5-pin XLR
外型尺寸 長 345 x 寬 193 x 高 385.7 mm
淨重 11.5 kg

44

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

45

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

46

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

47

C08M07001-RGB
