Alpine KAE-DAB1G6 User Manual

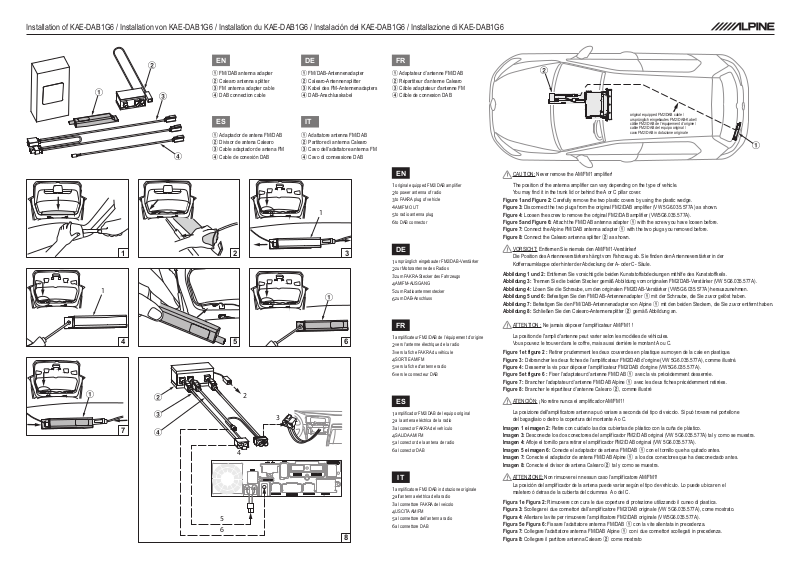

Installation of KAE-DAB1G6 / Installation von KAE-DAB1G6 / Installation du KAE-DAB1G6 / Instalación del KAE-DAB1G6 / Installazione di KAE-DAB1G6

1

2

3

4

EN

1 FM/DAB antenna adapter
2 Calearo antenna splitter
3 FM antenna adapter cable
4 DAB connection cable

ES

1 Adaptador de antena FM/DAB
2 Divisor de antena Calearo
3 Cable adaptador de antena FM
4 Cable de conexión DAB

DE

1 FM/DAB-Antennenadapter
2 Calearo-Antennensplitter
3 Kabel des FM-Antennenadapters
4 DAB-Anschlusskabel

IT

1 Adattatore antenna FM/DAB
2 Partitore di antenna Calearo
3 Cavo dell’adattatore antenna FM
4 Cavo di connessione DAB

1

321

1

1

FR

1 Adaptateur d’antenne FM/DAB
2 Répartiteur d’antenne Calearo
3 Câble adaptateur d'antenne FM
4 Câble de connexion DAB

EN

original equipped FM2/DAB amplifier

1

to power antenna of radio

2

to FAKRA plug of vehicle

3

AM/FM OUT

4

to radio antenna plug

5

to DAB connector

6

DE

ursprünglich eingebauter FM2/DAB-Verstärker

1

zur Motorantenne des Radios

2

zum FAKRA-Stecker des Fahrzeugs

3

AM/FM-AUSGANG

4

zum Radioantennenstecker

5

zum DAB-Anschluss

6

2

original equipped FM2/DAB cable /
ursprünglich eingebautes FM2/DAB-Kabel /
câble FM2/DAB de l’équipement d’origine /
cable FM2/DAB del equipo original /
cavo FM2/DAB in dotazione originale

1

CAUTION: Never remove the AM/FM1 amplifier!

The position of the antenna amplifier can vary depending on the type of vehicle.
You may find it in the trunk lid or behind the A or C pillar cover.

Figure 1 and Figure 2: Carefully remove the two plastic covers by using the plastic wedge.
Figure 3: Disconnect the two plugs from the original FM2/DAB amplifier (VW 5G6.035.577A) as shown.
Figure 4: Loosen the screw to remove the original FM2/DAB amplifier (VW5G6.035.577A).
Figure 5 and Figure 6: Attach the FM/DAB antenna adapter 1 with the screw you have loosen before.
Figure 7: Connect the Alpine FM/DAB antenna adapter 1 with the two plugs you removed before.
Figure 8: Connect the Calearo antenna splitter 2 as shown.

VORSICHT: Entfernen Sie niemals den AM/FM1-Verstärker!
Die Position des Antenneverstärkers hängt vom Fahrzeug ab. Sie finden den Antenneverstärker in der
Kofferraumklappe oder hinter der Abdeckung der A- oder C- Säule.

Abbildung 1 und 2: Entfernen Sie vorsichtig die beiden Kunststoffabdeckungen mithilfe des Kunststoffkeils.
Abbildung 3: Trennen Sie die beiden Stecker gemäß Abbildung vom originalen FM2/DAB-Verstärker (VW 5G6.035.577A).
Abbildung 4: Lösen Sie die Schraube, um den originalen FM2/DAB-Verstärker (VW5G6.035.577A) herauszunehmen.
Abbildung 5 und 6: Befestigen Sie den FM/DAB-Antennenadapter 1 mit der Schraube, die Sie zuvor gelöst haben.
Abbildung 7: Befestigen Sie den FM/DAB-Antennenadapter von Alpine 1 mit den beiden Steckern, die Sie zuvor entfernt haben.
Abbildung 8: Schließen Sie den Calearo-Antennensplitter 2 gemäß Abbildung an.

1

FR

amplificateur FM2/DAB de l’équipement d’origine

654

2

3

7

4

2

3

4

1

vers l'antenne électrique de la radio

2

vers la fiche FAKRA du véhicule

3

SORTIE AM/FM

4

vers la fiche d'antenne radio

5

vers le connecteur DAB

6

ES

amplificador FM2/DAB del equipo original

1

a la antena eléctrica de la radio

2

al conector FAKRA del vehículo

3

SALIDA AM/FM

4

al conector de la antena de radio

5

al conector DAB

6

IT

amplificatore FM2/DAB in dotazione originale

1

all’antenna elettrica della radio

2

al connettore FAKRA del veicolo

3

USCITA AM/FM

4

al connettore dell’antenna radio

5

6

5

al connettore DAB

6

8

ATTENTION : Ne jamais déposer l’amplificateur AM/FM1 !

La position de l'ampli d'antenne peut varier selon les modèles de véhicules.
Vous pouvez le trouver dans le coffre, mais aussi derrière le montant A ou C.

Figure 1 et figure 2 : Retirer prudemment les deux couvercles en plastique au moyen de la cale en plastique.
Figure 3 : Débrancher les deux fiches de l’amplificateur FM2/DAB d’origine (VW 5G6.035.577A), comme illustré.
Figure 4 : Desserrer la vis pour déposer l’amplificateur FM2/DAB d’origine (VW5G6.035.577A).
Figure 5 et figure 6 : Fixer l’adaptateur d’antenne FM/DAB 1 avec la vis précédemment desserrée.
Figure 7 : Brancher l’adaptateur d’antenne FM/DAB Alpine 1 avec les deux fiches précédemment retirées.
Figure 8 : Brancher le répartiteur d’antenne Calearo 2, comme illustré

ATENCIÓN: ¡No retire nunca el amplificador AM/FM1!

La posizione dell'amplificatore antenna può variare a seconda del tipo di veicolo. Si può trovare nel portellone
del bagagliaio o dietro la copertura del montante A o C.

Imagen 1 e imagen 2: Retire con cuidado las dos cubiertas de plástico con la cuña de plástico.
Imagen 3: Desconecte los dos conectores del amplificador FM2/DAB original (VW 5G6.035.577A) tal y como se muestra.
Imagen 4: Afloje el tornillo para retirar el amplificador FM2/DAB original (VW 5G6.035.577A).
Imagen 5 e imagen 6: Conecte el adaptador de antena FM/DAB 1 con el tornillo que ha quitado antes.
Imagen 7: Conecte el adaptador de antena FM/DAB Alpine 1 a los dos conectores que ha desconectado antes.
Imagen 8: Conecte el divisor de antena Calearo 2 tal y como se muestra.

ATTENZIONE: Non rimuovere in nessun caso l’amplificatore AM/FM1!
La posición del amplificador de la antena puede variar según el tipo de vehículo. Lo puede ubicar en el
maletero ó detras de la cubierta del columnas A o del C.

Figura 1 e Figura 2: Rimuovere con cura le due coperture di protezione utilizzando il cuneo di plastica.
Figura 3: Scollegare i due connettori dall’amplificatore FM2/DAB originale (VW 5G6.035.577A), come mostrato.
Figura 4: Allentare la vite per rimuovere l’amplificatore FM2/DAB originale (VW5G6.035.577A).
Figura 5 e Figura 6: Fissare l’adattatore antenna FM/DAB 1 con la vite allentata in precedenza.
Figura 7: Collegare l'adattatore antenna FM/DAB Alpine 1 con i due connettori scollegati in precedenza.
Figura 8: Collegare il partitore antenna Calearo 2 come mostrato
