FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/
PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR
GEBRUIK IN DE AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W
SAMOCHODZIE/
AUDIO/VISUAL SECTION
R
IN-DASH GPS NAVIGATION RECEIVER
INE-W920R
8-INCH IN-DASH GPS NAVIGATION
RECEIVER
INE-W928R
QUICK REFERENCE GUIDE
Kurzanleitung
GUIDE DE RÉFÉRENCE RAPIDE
GUÍA DE REFERENCIA RÁPIDA
GUIDA RAPIDA
SNABBGUIDE
SNELSTARTGIDS
КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО
SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA
EN
DE
FR
ES
IT
SE
NL
RU
PL
GR
Inhoudsopgave
WAARSCHUWING .................................................................................................................................................2
OPGELET ..................................................................................................................................................................2
Aan de slag .............................................................................................................................................................3
Dubbel scherm .....................................................................................................................................................5
Registratie van een gebruiker .........................................................................................................................6
Radiobediening ....................................................................................................................................................7
MP3/WMA/AAC gebruiken ............................................................................................................................... 7
Bediening van de DVD .......................................................................................................................................8
Bediening iPod/iPhone (Optioneel) ..............................................................................................................9
USB-geheugen gebruiken (optioneel) .......................................................................................................10
Handenvrije bediening van de telefoon ....................................................................................................11
Installatie ...............................................................................................................................................................12

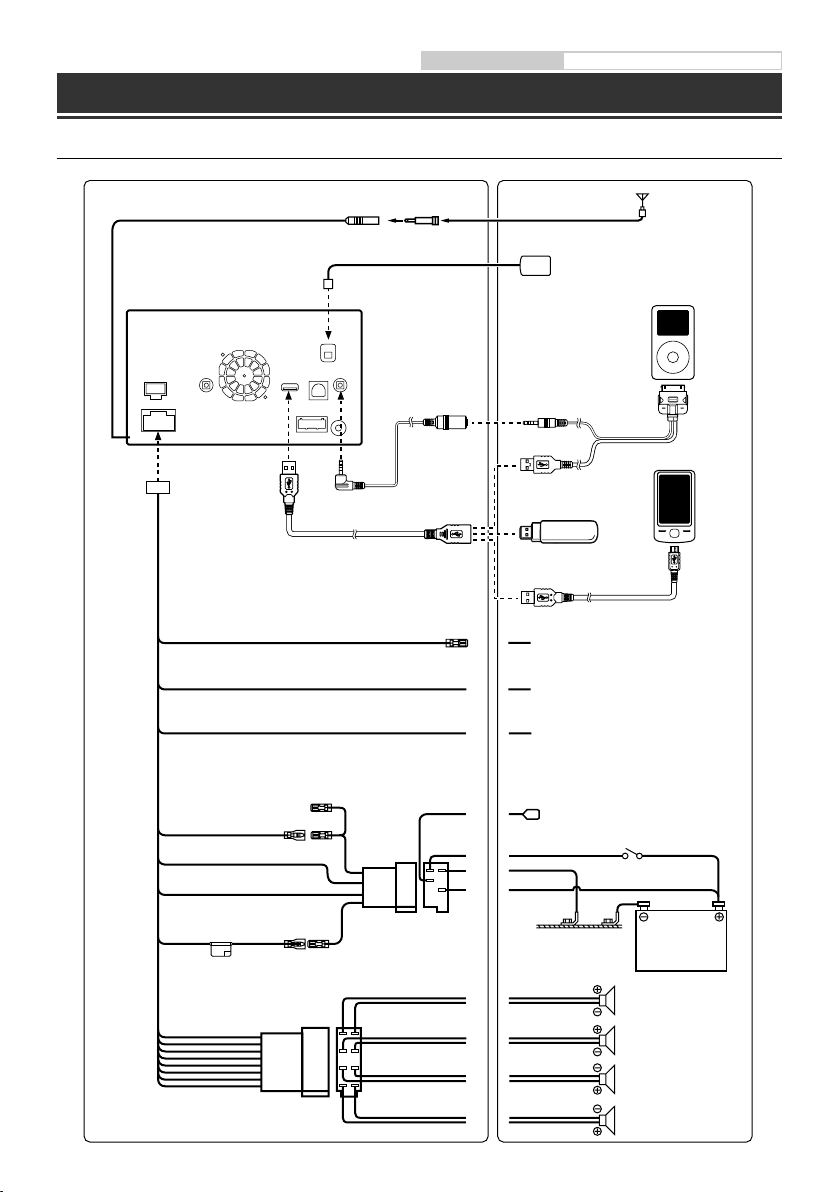

Aansluitingen ......................................................................................................................................................14
Specificaties .........................................................................................................................................................16
BELANGRIJK
Noteer het serienummer van uw toestel in de daartoe voorziene ruimte hieronder en houd het bij als
referentie.
SERIENUMMER:
ISO-SERIENUMMER: AL
DATUM VAN INSTALLATIE:
INSTALLATIETECHNICUS:
PLAATS VAN AANKOOP:
Raadpleeg de gebruiksaanwijzing op de bijgeleverde cd-rom voor meer informatie over alle
functies. (Dit is een data-cd en bijgevolg niet geschikt voor weergave van muziek en beelden op
de speler.) Indien nodig zal een ALPINE-dealer u meteen een afgedrukte versie bezorgen van de
gebruiksaanwijzing die op de cd-rom is opgeslagen.
1-NL
WAARSCHUWING
WAARSCHUWING
Dit symbool wijst op belangrijke instructies.
Het negeren van deze instructies kan ernstige
verwondingen of de dood tot gevolg hebben.
GEBRUIK HET TOESTEL NIET WANNEER DIT U VERHINDERT
VEILIG MET UW VOERTUIG TE RIJDEN.
Wanneer een functie uw langdurige aandacht vereist, dient u eerst
volledig stil te staan voor u deze uitvoert. Parkeer uw voertuig steeds op
een veilige plaats vooraleer u een functie gaat gebruiken.
Doet u dit niet, dan loopt u het gevaar een ongeval te veroorzaken.
HOUD KLEINE VOORWERPEN ZOALS SCHROEVEN BUITEN
HET BEREIK VAN KINDEREN.
Wanneer deze worden ingeslikt, kan dit leiden tot ernstige
verwondingen. Contacteer in dit geval onmiddellijk een dokter.
BEPERK HET VOLUME ZODAT U GELUIDEN BUITEN DE AUTO
NOG STEEDS KUNT HOREN TIJDENS HET RIJDEN.
Een te hoog volumeniveau kan geluiden, zoals de sirene van een
ambulanceof waarschuwingssignalen langs de weg (bij overwegen,
enz.) dempen, wat kan leiden tot gevaarlijke situaties en mogelijk tot
een ongeval. EEN TE HOOG VOLUMENIVEAU IN EEN AUTO KAN
OOK GEHOORSCHADE VEROORZAKEN.
DEMONTEER OF WIJZIG HET TOESTEL NIET.
Indien u dit wel doet, kan dit leiden tot een ongeval, brand of
elektrocutie.
ENKEL TE GEBRUIKEN IN AUTO’S MET EEN NEGATIEVE
AARDING VAN 12 V.
(contacteer bij twijfel uw verdeler). Indien u deze instructie niet opvolgt,
kan dit leiden tot brand, enz.
GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET
VERVANGEN VAN DE ZEKERINGEN.
Doet u dit niet, dan kan dit leiden tot brand of elektrocutie.
BLOKKEER DE VENTILATIEOPENINGEN OF
RADIATORPANELEN NIET.
Indien u dit wel doet, kan het toestel binnenin erg warm worden en zo
brand veroorzaken.
GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.
Gebruik voor andere toepassingen kan leiden tot brand, elektrocutie of
andere verwondingen.
PLAATS UW HANDEN, VINGERS OF VREEMDE VOORWERPEN
NIET IN DE SLEUVEN VAN HET TOESTEL.
Indien u dit wel doet, kan dit leiden tot letsel of schade aan het product.
SLUIT ALLES CORRECT AAN.
Zaken verkeerd aansluiten, kan vuur of schade aan het product
veroorzaken.
VERWIJDER DE KABEL VAN DE NEGATIEVE
BATTERIJAANSLUITING VOOR U HET TOESTEL AANSLUIT.
Doet u dit niet, dan kan dit leiden tot elektrocutie of letsels ten gevolge
van kortsluitingen.
SPLITS GEEN ELEKTRISCHE KABELS.
Snijd nooit de kabelisolatie weg om stroom te voorzien voor een ander
apparaat. Wanneer u dit wel doet, zal de stroomcapaciteit van de kabel
overschreden worden, wat kan leiden tot brand of elektrocutie.
BESCHADIG GEEN BUIZEN OF KABELS TIJDENS HET BOREN
VAN GATEN.
Neem uw voorzorgen tijdens het boren van gaten in het chassis voor de
installatie, zodat u geen buizen, brandstoftoevoeren, brandstoftanks of
elektrische bedradingen raakt, beschadigt of blokkeert. Zoniet kan dit
leiden tot brand.
GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF
STUURINRICHTING OM EEN AARDING TE MAKEN.
Bouten of moeren die worden gebruikt in de rem- of stuurinrichting (of
een ander veiligheidssysteem) of tanks mogen NOOIT gebruikt worden
voor installaties of als aardverbinding. Het gebruik van dergelijke
onderdelen kan leiden tot een controleverlies over de auto en brand enz.
veroorzaken.
INSTALLEER NIET OP LOCATIES DIE HET BESTUREN VAN UW
VOERTUIG KUNNEN HINDEREN, ZOALS HET STUUR OF DE
VERSNELLINGSPOOK.
Wanneer u dit doet, kan dit uw gezichtsvermogen of uw bewegingen
belemmeren met ernstige ongevallen tot gevolg.
VOLG DE ROUTEAANWIJZINGEN NIET ALS HET
NAVIGATIESYSTEEM U OPDRAAGT EEN ONVEILIG OF
ONWETTIG MANOEUVRE UIT TE VOEREN OF U IN EEN
ONVEILIGE SITUATIE OF PLAATS DOET BELANDEN.
Dit product is geen vervangmiddel voor uw eigen inschattingsvermogen.
De routeaanwijzingen die door dit systeem worden aangereikt, mogen
nooit indruisen tegen plaatselijke verkeersvoorschriften of uw eigen
inschattingsvermogen of kennis betreffende het veilig besturen van een
voertuig.
OPGELET
Dit symbool wijst op belangrijke instructies. Het
negeren van deze instructies kan verwondingen
of schade aan het product tot gevolg hebben.
ZET ONMIDDELLIJK HET GEBRUIK STOP WANNEER ZICH EEN
PROBLEEM VOORDOET.
Doet u dit niet, dan kan dit leiden tot letsel of schade aan het product.
Breng het toestel ter reparatie terug naar uw bevoegde Alpine-dealer of
het dichtstbijzijnde Alpine-servicecenter.
LAAT DE AANSLUITING EN INSTALLATIE UITVOEREN DOOR
DESKUNDIGEN.
De aansluiting en installatie van dit toestel vereist specifieke technische
kennis en ervaring. Contacteer voor uw eigen veiligheid steeds de
verdeler waar u dit product hebt gekocht om de installatie te laten
uitvoeren.
GEBRUIK GESPECIFICEERDE ACCESSOIRES EN INSTALLEER ZE
OP DE JUISTE MANIER.
Zorg ervoor dat u enkel de gespecificeerde accessoires gebruikt.
Gebruik van andere dan de genoemde onderdelen kunnen interne
schade veroorzaken aan het toestel of zorgen mogelijk voor een slechte
installatie van het toestel. Daardoor kunnen onderdelen loskomen, met
gevaren of storingen tot gevolg.
SCHIK DE KABELS ZODAT ZE NIET GEKNELD ZITTEN OF
GEKNEPEN WORDEN DOOR EEN SCHERPE METALEN KANT.
Leid de kabels en bedrading weg van bewegende onderdelen (zoals
de zetelrails) of scherpe of puntige kanten. Zo vermijdt u knelpunten
en schade aan de bedrading. Wanneer de kabels door een metalen
gat lopen, gebruik dan een rubberen ring om te voorkomen dat de
kabelisolatie doorgesneden wordt door de metalen rand van het gat.
INSTALLEER NIET OP PLAATSEN MET VEEL VOCHT OF STOF.
Vermijd installatie van het toestel op plaatsen waar veel vocht of stof
aanwezig is. Wanneer er vocht of stof terechtkomt in het toestel, kan dit
storingen veroorzaken.
RAAK HET TOESTEL NIET AAN TERWIJL HET
GEMOTORISEERDE VOORPANEEL OF HET BEWEGENDE
SCHERM IN BEWEGING IS.
Doet u dit wel, dan kan dit leiden tot letsels of schade aan het product.
2-NL
Gebruikershandleiding Aanraakbediening, Uitlijning van bedieningselementen, Het toestel in- of uitschakelen
Aan de slag
Aanraakbediening
U kunt het systeem met behulp van het aanraakpaneel op het scherm bedienen.
e
Algemene knoppen op het scherm
: keert terug naar het vorige scherm. Afhankelijk van de functie, annuleert deze knop de handelingen
die op het scherm zijn uitgevoerd.
: sluit het venster.
Uitlijning van bedieningselementen
INE-W920Re INE-W928Re
A -knop (loskoppelen) (Alleen INE-W920R)
Gebruik deze knop om het voorpaneel te verwijderen.
B Afstandsbedieningssensor
Richt de optionele afstandsbedieningszender naar de
afstandsbedieningssensor binnen een bereik van 2
meter.
-knop (My Favorites)
C
Het scherm Mijn favorieten voor de geregistreerde
Gebruiker 1 wordt weergegeven.
Houd deze knop minstens 3 seconden ingedrukt om
over te schakelen naar Gebruiker 2.
D -knop (MAP)
Hiermee roept u het navigatiekaartscherm op.
-knop (PHONE)
E
Hiermee roept u het telefoonmenuscherm op.
Als er een handenvrije telefoon aangesloten is,
houdt u deze knop minstens 3 seconden ingedrukt
om over te schakelen naar het scherm met de
oproepgeschiedenis.
F
-knop (AUDIO)
Hiermee kunt u het Audio/Video-scherm weergeven.
Als het Audio/Video-scherm al wordt weergegeven,
kunt u hiermee de bron wijzigen.
INE-W920R: Houd AUDIO gedurende minstens 3
seconden ingedrukt om de modus “De
balans/fader/ subwoofer instellen” te
activeren.
INE-W928R: Houd deze knop gedurende minstens 3
G Draaiknop/MUTE/C-knop (Alleen INE-W920R)
U kunt het volume regelen door deze knop naar links
of rechts te draaien.
Druk op deze knop om het geluid te dempen of het
dempen te annuleren.
Houd deze knop gedurende minstens 3 seconden
ingedrukt om het toestel uit te schakelen.
H c-knop (uitwerpen)
INE-W920R: Hiermee kunt u een disc uitwerpen.
INE-W928R: Het scherm Open/Kantelen wordt
I
W928R)
Druk hierop om het volume te regelen.
J MUTE-knop (Alleen INE-W928R)
Druk op deze knop om het geluid te dempen of het
dempen te annuleren.
Houd MUTE gedurende minstens 3 seconden
ingedrukt om de modus “De Balance/Fader/Subwoofer
instellen” te activeren.
K RESET-schakelaar
Het systeem van dit toestel is gereset.
seconden ingedrukt om het toestel uit te
schakelen.
weergegeven.
/ -knop (OMHOOG/OMLAAG) (Alleen INE-
3-NL
Het toestel in- of uitschakelen (Alleen INE-W920R)
1 Draai de contactsleutel naar de ACC of AAN positie.
Het systeem schakelt in.
2 Houd de draaiknop gedurende minstens 3 seconden ingedrukt om het toestel uit te schakelen.
Het toestel in- of uitschakelen (Alleen INE-W928R)
1 Draai de contactsleutel naar de ACC of AAN positie.
Het systeem schakelt in.
2 Houd de -knop (AUDIO) gedurende minstens 3 seconden ingedrukt om het toestel uit te
schakelen.
4-NL
Gebruikershandleiding Dubbel scherm
Dubbel scherm
Als u bijvoorbeeld het afspeelscherm voor muziek samen met de routeaanwijzingen wilt weergeven, kunt u dit
door tegelijk de schermen Navigatie en Audio/Video weer te geven.
FullScreen (Navigatie)
Raak het navigatieschermgedeelte aan.
of
Druk op de
Raak aan.
FullScreen (Audio/Video)
-knop (MAP).
Dubbel scherm
Raak aan*
Druk op de
1
of
-knop (AUDIO).
*1 Tijdens het afspelen van een video worden [DualWide], [DualFull] en [FullScreen] weergegeven op het scherm om het
weergavetype te kiezen.
Weergavepositie voor het dubbele scherm
U kunt het rechter- en het linkerscherm omwisselen door deze te verslepen.
Om de schermen om te wisselen, raakt u het midden van het scherm dat u wilt verplaatsen aan en versleept u het
naar de gewenste positie. Zodra u het scherm niet langer aanraakt, wordt de positie van de schermen gewijzigd.
5-NL
Gebruikershandleiding Registratie van een gebruiker
Registratie van een gebruiker
U kunt maximaal twee gebruikers registreren. Hiervoor configureert u de instellingen voor Gebruiker 1 en
Gebruiker 2.
1 Druk op de -knop (My Favorites).
Het scherm Mijn favorieten wordt weergegeven.
2 Raak [Start] aan.
Het scherm voor het invoeren van de
gebruikersnaam voor de eerste gebruiker wordt
weergegeven.
Als u [Skip] aanraakt, wordt de gebruikersnaam
•
geregistreerd als “Gebruiker 1” of “Gebruiker
2” en wordt er geen BLUETOOTH-apparaat
geregistreerd. In dat geval wordt de gebruiker
niet automatisch gewijzigd.
•
Als u [Cancel] aanraakt of op de
(My Favorites) drukt, keert u terug naar het
beginscherm zonder een gebruiker te registreren.
-knop
3 Voer de gebruikersnaam in met behulp van
het klavier en druk op [OK].
Het scherm voor het instellen van BLUETOOTHapparaten wordt weergegeven.
Raak [
•
] aan om de naam te bewerken.
4 Raak [Verbind] aan en raak vervolgens [OK]
aan.
De lijst met BLUETOOTH-apparaten wordt
weergegeven.
Als u [Niet verbinden] aanraakt, wordt de
•
gebruikersregistratie afgesloten zonder een
BLUETOOTH-apparaat te registreren.
5 Raak [Zoeken] aan.
Het systeem begint te zoeken naar
BLUETOOTHapparaten.
Wanneer de zoekopdracht voltooid is, wordt de lijst
met BLUETOOTH-apparaten weergegeven.
•
Activeer de BLUETOOTH-functie op het eerder
geregistreerde BLUETOOTH-apparaat.
6 Raak een geregistreerd BLUETOOTH-
apparaat aan en raak vervolgens [OK] aan.
Het scherm Mijn favorieten voor Gebruiker 1 wordt
weergegeven.
Gebruiker 2 registreren
e
7 Druk op de -knop (My Favorites).
Het scherm Mijn favorieten wordt gesloten en het
beginscherm wordt opnieuw weergegeven.
8 Houd de -knop (My Favorites) gedurende
minstens 3 seconden ingedrukt.
De gebruikersgids voor Mijn favorieten wordt
weergegeven. Herhaal stap 2 tot 6 om Gebruiker 2
te registreren.
6-NL
Radiobediening
Hiermee verlaagt u
de frequentie
Preselectieknop
Hiermee worden na een korte
aanraking de voorgeprogrammeerde zenders weergegeven.
Houd ten minste 2 seconden lang
ingedrukt om de huidige zender
als voorgeprogrammeerde zender
in het geheugen te stoppen.
Hiermee wijzigt u de
afstemmingsmodus
Indicator SEEK-modus
Modus verkeersinformatie Aan/Uit
Gebruikershandleiding Radio
RDS-informatieweergave
Hiermee verhoogt u de
frequentie
Hiermee schakelt u over naar
een andere band
Wijzigt de bedieningsknop
Wijzigt tekstinformatie
RDS-indicator
Hiermee stopt u zenders
automatisch in het geheugen
Wijzigt de bedieningsknop
Modus NIEUWSPRIORITEIT
Aan/Uit
MP3/WMA/AAC gebruiken
Hiermee zoekt u het begin
van het huidige
bestand / Hiermee zoekt u
een vorig bestand als u er op
drukt binnen de tijd van 1
seconde na aanvang van de
weergave / Hiermee spoelt u
snel achteruit als u de toets
ten minste 2 seconden lang
ingedrukt houdt
Huidig nummer/totaal aantal
nummers
Geeft het zoekscherm weer
Verstreken tijd
Pauzeren en afspelen
Zoekt het begin van de vorige map
Zoekt het begin van de volgende
map
Hiermee wordt het scherm
voor de PTY-selectie
weergegeven
AF-modus Aan/Uit
Gebruikershandleiding CD/MP3/WMA/AAC
MP3/WMA/AACinformatieweergave
Hiermee zoekt u het begin
van het volgende
bestand / Hiermee
spoelt u snel vooruit als
u de toets ten minste 2
seconden lang ingedrukt
houdt
Willekeurig afspelen
Repeat (herhaald
afspelen)
Geeft het zoekscherm
weer
7-NL
Gebruikershandleiding DVD
Bediening van de DVD
Wanneer u het DVD-weergavescherm aanraakt, wordt het DVD-bedieningsscherm weergegeven. Hieronder ziet u
een voorbeeld van het scherm voor DVD-video-bediening.
Hiermee zoekt u het begin
van het huidige hoofdstuk
/ Hiermee zoekt u een vorig
hoofdstuk als u er, binnen 1
seconde na aanvang van de
weergave, op drukt / Hiermee
spoelt u snel achteruit als u de
toets ten minste 2 seconden
lang ingedrukt houdt
DVD-informatieweergave-2
Verstreken tijd
Pauzeren en afspelen
Weergave stoppen
Laat het topmenuscherm verschijnen
Hiermee geeft u het scherm weer voor de
invoer via het numerieke toetsenbord
Wijzigt de bedieningsknop
Hiermee wijzigt u de hoek
Hiermee zoekt u het begin
van het volgende hoofdstuk
/ Hiermee spoelt u snel
vooruit als u de toets ten
minste 2 seconden lang
ingedrukt houdt
DVD-informatieweergave-1
Resterende speelduur
Repeat (herhaald afspelen)
Wijzigt de bedieningsknop
Hiermee geeft u het
menucontrolescherm weer
Hiermee geeft u het
menuscherm weer
Hiermee wijzigt u de
audiosporen
Hiermee wijzigt u de
ondertitels
8-NL
Gebruikershandleiding iPod/iPhone (optioneel)
Bediening iPod/iPhone (Optioneel)
Een iPod/iPhone kan met de kabel (KCU-461iV) (afzonderlijk verkocht) op dit toestel worden aangesloten. U kunt een iPod
die video’s kan afspelen niet alleen aansluiten om naar muziek te luisteren, maar ook om videobestanden te bekijken.
Audiomodus
Weergave van illustraties
Hiermee zoekt u het begin van
het huidige bestand / Hiermee
zoekt u een vorig bestand als
u er op drukt binnen de tijd
van 1 seconde na aanvang van
de weergave / Hiermee spoelt
u snel achteruit als u de toets
ten minste 2 seconden lang
ingedrukt houdt
Huidig nummer/totaal aantal
nummers
Geeft het zoekscherm weer
Verstreken tijd
Pauzeren en afspelen
iPod/iPhoneinformatieweergave
Hiermee zoekt u het
begin van het volgende
bestand / Hiermee
spoelt u snel vooruit als
u de toets ten minste 2
seconden lang ingedrukt
houdt
Willekeurig afspelen
Repeat (herhaald
afspelen)
Hiermee zoekt u het begin van de vorige
Afspeellijst/Artiest/Album/Podcast/
Genre/Componist
Icoon van de toets voor directe
modusoverschakeling
Zoeken naar een Muziek Bestand
Bijvoorbeeld: Zoeken op Artiestennaam
1 Raak [ (Search)] aan tijdens het afspe.
2 Raak [Music] aan.
3 Raak [Artists] aan.
Resterende speelduur
Geeft het zoekscherm
weer
Hiermee zoekt u het
begin van de volgende
Afspeellijst/Artiest/
Album/Podcast/Genre/
Componist
4 Raak de naam van de geselecteerde artiest
aan.
Het zoekscherm Albums van de geselecteerde
artiest wordt weergegeven.
Door [p] van de gewenste artiest aan te raken worden
alle nummers van de geselecteerde artiest afgespeeld.
5 Raak de naam aan van het album.
Alle nummers van het geselecteerde album
worden getoond.
Door [p] van het gewenste album aan te raken
worden alle nummers van het geselecteerde album
afgespeeld.
6 Raak de naam aan van het nummer.
Het geselecteerde nummer wordt afgespeeld.
Door [p] aan te raken van “ALL” worden alle nummers
•
uit te lijst afgespeeld.
9-NL
Gebruikershandleiding USB-Geheugen (Optioneel)
USB-geheugen gebruiken (optioneel)
In de interne speler kunt u muziekbestanden (MP3/WMA/AAC) en videobestanden (DivX®) afspelen die op uw
USB-geheugenapparaat staan opgeslagen.
Raadpleeg “MP3/WMA/AAC gebruiken” (pagina 7) voor informatie over muziek.
Videomodus
Hiermee zoekt u het begin van
het huidige bestand / Hiermee
zoekt u een vorig bestand als u
er op drukt binnen de tijd van 1
seconde na aanvang van de
weergave / Hiermee spoelt u snel
achteruit als u de toets ten minste
2 seconden lang ingedrukt houdt
DivX®-informatieweergave
Geeft het zoekscherm weer
Pauzeren en afspelen
Huidig bestandsnummer/
alle bestandsnummers
Hiermee zoekt u het begin
van het volgende
bestand / Hiermee spoelt u
snel vooruit als u de toets
ten minste 2 seconden lang
ingedrukt houdt
Verstreken tijd
Repeat (herhaald afspelen)
Weergave stoppen
Zoekt het begin van de vorige map
Zoekt het begin van de volgende map
Wijzigt de bedieningsknop
Wijzigt de bedieningsknop
Geeft het zoekscherm weer
Hiermee wijzigt u de
audiosporen
Hiermee wijzigt u de
ondertitels
10-NL
Gebruikershandleiding BLUETOOTH-instelling, BLUETOOTH gebruiken
Handenvrije bediening van de telefoon
Handsfree bellen is mogelijk met behulp van een HFP (Hands-Free Profile)-compatibele mobiele telefoon met de
INE-W920R/INE-W928R.
Hoe sluit u een BLUETOOTHcompatibel toestel aan (pairing)
1 Raak het pictogram [Setup] aan op de
bovenste balk.
[SETUP]-pictogram
2 Raak [ (BLUETOOTH)] aan.
3 Raak [BLUETOOTH] aan.
4 Raak [o] of [p] van “BLUETOOTH” aan om
“On” in te stellen.
5 Raak [ ] aan.
6 Raak [BLUETOOTH Apparaat Instellen] aan.
8 Raak [Audio] of [Hands-free] aan van het
apparaat dat u wilt aansluiten uit de lijst.
Audio: Stelt het gebruik in als Audio-apparaat.
Hands-free: Stelt het gebruik in als handenvrij-
apparaat.
9 Wanneer de toestelregistratie voltooid is,
zal er een bericht weergegeven worden
en het toestel terug gaan naar de normale
modus.
Het proces voor de BLUETOOTH-registratie kan
•
verschillen afhankelijk van de versie van het toestel en
SSP (Simple Secure Pairing). Als er een 4- of 6-cijferige
pincode op dit scherm verschijnt, dient u deze pincode in
te vullen met het BLUETOOTH-compatibele toestel.
Als er een wachtwoord dat uit 6 karakters bestaat
verschijnt; let goed op of het zelfde wachtwoord op het
BLUETOOTH-compatibele toestel wordt getoond, en
raak “Yes” aan.
Een oproep beantwoorden
7 Raak [Search] aan of “No Device”.
De Toestellenlijst laat tot maximaal 10 items zien.
1
Een inkomende oproep activeert de ringtone
en een scherm voor inkomende oproepen.
2 Raak [ ] aan of druk op de -knop
(PHONE).
De oproep begint.
De telefoon inhaken
1 Raak [ ] aan.
Het telefoongesprek wordt beëindigd.
11-NL
Installatie
Gebruikershandleiding Installatie
INE-W928R-gebruikers
Raadpleeg de handleiding die geleverd is bij
de afzonderlijk gekochte installatiekit voor elk
wagentype om de INE-W928R te installeren.
Tijdens het aansluiten op het elektrische systeem van
•
de auto, dient u op te letten voor componenten die in
de fabriek werden geïnstalleerd (bv. boordcomputer).
Maak geen aftakkingen in deze kabels om stroom te
voorzien voor dit toestel. Zorg er bij het aansluiten van
de INE-W920R/INE-W928R op de zekeringkast voor
dat de zekering die bedoeld is voor het circuit van de
INE-W920R/INE-W928R de juiste stroomsterkte heeft.
Doet u dit niet, dan kan dit leiden tot schade aan het
product en/of het voertuig. Contacteer bij twijfel uw
Alpine-verdeler.
Het scherm moet volledig in de behuizing zijn
•
teruggetrokken bij installatie. Is dit niethet geval,
dankunnen er problemen ontstaan.
1 Voordat u het toestel installeert, dient
u ervoor te zorgen dat het openen en
sluiten van het scherm de bediening van
de versnellingspook niet hindert. (Alleen
INE-W928R)
Beweegbaar scherm
3 Montage van de Microfoon.
Voor veilig gebruik, zorg ervoor dat:
•
de locatie stevig en stabiel is.
•
het zicht en de bediening van de bestuurder niet
belemmerd wordt.
•
de microfoon zo geplaatst wordt dat het de stem
van de bestuurder goed kan oppakken (op de
zonneklep, enz.).
Wanneer u in de microfoon spreekt, zou het niet
nodig moeten zijn om van rijhouding te wisselen.
Dit zou er voor kunnen zorgen dat u afgeleid
wordt, zodat uw aandacht om het voertuig veilig
te besturen vermindert. Wanneer u de microfoon
installeert, moet u rekening houden met zowel de
afstand als de richting van de microfoon. Controleer
of de stem van de bestuurder makkelijk te horen is
vanaf de gekozen locatie.
Microfoon
Kabelklem (apart
verkrijgbaar)
4 Verwijder het montageframe van het
hoofdtoestel.
Dit toestel
2 Installeer het toestel horizontaal of onder
een invalshoek van maximaal 30°. Houd
er rekening mee dat wanneer u het toestel
onder een andere invalshoek installeert,
de prestaties zullen verminderen en er
mogelijk schade zal kunnen optreden.
0 - 30°
12-NL
Beugelsleutels
(meegeleverd)
Schuif het toestel in het montageframe en
bevestig het.
e
Voor INE-W920R
Montageframe
(meegeleverd)
Beugelsleutel
Druk
platen*
*1
Als het montageframe loszit in het dashboard, kunt u de
1
Dashboard
Rubberen kapje
(meegeleverd)
Zeskantbout
(meegeleverd)
Dit toestel
Frontplaat*2
(meegeleverd)
drukplaten licht plooien om het probleem op te lossen.
*2 De bijgeleverde frontplaat kan gemonteerd worden.
5 Wanneer uw voertuig uitgerust is met de
beugel, monteert u de lange zeskantbout
op het achterpaneel van de INE-W920R
en plaatst u het rubberen kapje op de
zeskantbout. Versterk de hoofdeenheid
met de metalen montageband (niet
meegeleverd) indien uw voertuig niet is
uitgerust met de montagebeugel. Maak
de aardingskabel van het apparaat vast
aan een zuiver metalen punt met een
schroef (*1) die al met het chassis van het
voertuig is verbonden. Sluit alle andere
kabels van de INE-W920R aan volgens
de details omschreven in het onderdeel
Aansluitingen.
2
*
1
*
Onderstel
Schroef
Schroefbout
Dit toestel
Zeskantmoer (M5)
Metalen
montageband
Aardingskabel
Voor de schroef gemarkeerd met “*2”, gebruikt u een
•
geschikte schroef voor de gekozen montageplaats.
6 Schuif de INE-W920R in het dashboard
totdat u een klikgeluid hoort. Dit zorgt
ervoor dat het toestel stevig op zijn plaats
zit en niet per ongeluk uit het dashboard
zal vallen.
Aansluitingsschema van SPST-schakelaar (apart verkrijgbaar)
(Als de ACC-stroomvoorziening niet beschikbaar is)
ACC
INE-W920R
INE-W928R
Voeg een SPST (Single-Pole, Single-Throw)-schakelaar (apart verkrijgbaar) en zekering (apart verkrijgbaar) toe als uw
•
(Rood)
BATTERY
(Geel)
SPST-SCH. (optioneel)
voertuig geen ACC-stroomvoorziening heeft.
Bovenstaand diagram en bovenstaande stroomsterkte gelden als de INE-W920R/INE-W928R individueel wordt gebruikt.
•
Als de geschakelde stroomkabel (ontsteking) van de INE-W920R/INE-W928R rechtstreeks op de positieve (+) pool van
•
de accu van het voertuigis aangesloten, verbruikt de INE-W920R/INE-W928R een minimale hoeveelheid stroom (enkele
honderden milliampères), zelfs als de schakelaar in de OFF-stand staat, en kan de accu leeglopen.
ZEKERING (5A)
(optioneel)
ZEKERING (20A)
(optioneel)
Accu
13-NL
Aansluitingen
Aansluitingen 1/2
Gebruikershandleiding Aansluitingen
Antenne
ISO-antenneaansluiting
14-NL
IGNITION
(Rood)
GND
(Zwart)
POWER ANT
(Blauw)
10A
REMOTE TURN-ON
PARKING BRAKE
BATTERY
(Geel)
iPod VIDEO AV-verlengkabel
(Meegeleverd met KCU-461iV)
USB-verlengkabel
(Meegeleverd)
(Blauw/Wit)
REVERSE
(Oranje/Wit)
(Geel/Blauw)
(Groen)
(Groen/Zwart)
(Wit)
(Wit/Zwart)
(Grijs/Zwart)
(Grijs)
(Paars/Zwart)
(Paars)
GPS-antenne (Meegeleverd)
Aansluitset KCU-461iV
(Apart verkrijgbaar)
USB-geheugen (Apart
verkrijgbaar)
Naar versterker of equalizer
Naar plus-zijde van de achterlichtsignaalkabel van
de wagen
Naar signaalkabel van handrem
Naar elektrische antenne
iPod/iPhone
(Apart verkrijgbaar)
Nokia-telefoon
(Apart verkrijgbaar)
Aansluitset voor Nokia-telefoon
KCU-230NK (Apart verkrijgbaar)
Contactsleutel
Accu
Linksachter
Linksvoor
Luidsprekers
Rechtsvoor
Rechtsachter
Aansluitingen 2/2
Sluit dit aan op de optionele
Scherminterfacedoos in het
Voertuig.
Naar de interfacebox van de
stuurafstandsbediening. (Alleen INE-W920R)
REMOTE OUT
(Bruin)
REMOTE IN
(Bruin)
SPEED SENSOR
(Groen/Wit)
CAMERA1
CAMERA2
CAMERA SW
(Geel)
(Rood)
(Wit)
(Geel)
(Rood)
(Wit)
Naar invoerkabel voor afstandsbediening
Naar uitgangskabel voor afstandsbediening
Naar de lijn met het snelheidssignaal van het
voertuig
Naar Vooraanzicht/Achteruitrijcamera
Naar achter/overige/camera
Niet gebruikt
Naar de interfacebox van de
stuurafstandsbediening (Alleen INE-W928R)
Microfoon (meegeleverd)
Naar video-uitgang
Naar audio-uitgangen (R, L)
Naar video-ingang
Naar audio-ingangen (R, L)
Versterker
Versterker
Versterker
Linksachter
Rechtsachter
Linksvoor
Rechtsvoor
Subwoofers
15-NL
Specificaties
Gebruikershandleiding Specificaties
MONITORSECTIE
Schermgrootte 6,1” (INE-W920R)
8,0” (INE-W928R)
Lcd-type Transparant type TN lcd
Besturingssysteem Actieve tft-matrix
Aantal beeldelementen 1.152.000 stuks (800 × 3 × 480)
Effectief aantal beeldelementen
99% of meer
Verlichtingssysteem LED
FM-TUNERGEDEELTE
Afstembereik 87,5 – 108,0 MHz
Bruikbare gevoeligheid mono
8,1 dBf (0,7 μV/75 ohm)
50 dB stiltegevoeligheid 12 dBf (1,1 μV/75 ohm)
Afwisselende kanaalselectiviteit
80 dB
Signaal/ruis-verhouding 65 dB
Stereoscheiding 35 dB
Ontvangstverhouding 2,0 dB
MW-TUNERGEDEELTE
Afstembereik 531 – 1.602 kHz
Bruikbare Gevoeligheid 25,1 μV/28 dBf
LW-TUNERGEDEELTE
Afstembereik 153 – 281 kHz
Gevoeligheid (IEC-standaard) 31,6 μV/30 dBf
USB-GEDEELTE
USB-vereisten USB 1.1/2.0
Max. stroomverbruik 1.000 mA
USB-klasse USB (Play From Device)/
Bestandssysteem FAT12/16/32
MP3-decodering MPEG-1/2 AUDIO Layer-3
WMA-decodering Windows Media™ Audio
AAC-decodering AAC-LC-indeling “.m4a”-bestand
Aantal kanalen 2-kanaals (stereo)
Frequentierespons* 5-20.000 Hz (±1 dB)
Totale harmonische vervorming
0,008 % (bij 1 kHz)
Dynamisch bereik 95 dB (bij 1 kHz)
Signaal/ruis-verhouding 100 dB
Kanaalscheiding 85 dB (bij 1 kHz)
*
De frequentierespons kan verschillen afhankelijk van de
coderingssoftware/bitsnelheid.
USB (Mass Storage Class)
CD/DVD-gedeelte
Frequentierespons 5 – 20.000 Hz (±1dB)
Snelheidsfluctuaties (% WRMS)
Onder meetbare limiet
Totale harmonische vervorming
0,008 % (bij 1 kHz)
Dynamisch bereik 95 dB (bij 1 kHz)
Kanaalscheiding 85 dB (bij 1 kHz)
Signaalsysteem NTSC/PAL
Horizontale resolutie 500 lijnen of meer
16-NL
Video-uitvoerniveau 1Vp-p (75 ohm)
Video S/N-verhouding DVD: 60 dB
Audio S/N-verhouding 100 dB
ONTVANGST
Golflengte DVD: 666 nm
CD: 785 nm
Laserkracht CLASS II
GPS-GEDEELTE
GPS-ontvangst frequentie 1.575,42 ±1 MHz
GPS-ontvangst gevoeligheid -130 dB max.
BLUETOOTH-GEDEELTE
BLUETOOTH-Specificatie Bluetooth V2.1+EDR
Uitgangsvermogen +4 dBm Max. (Vermogensklasse 2)
Profiel HFP (Profiel Handenvrij)
OPP (Profiel Object Indrukken)
PBAP (Profiel Toegang tot
A2DP (Profiel Geavanceerde
AVRCP (Profiel Afstandsbediening
Telefoonboek)
Audioverdeling)
Audio/Video)
ALGEMEEN
Stroomvereiste 14,4 V DC
Bedrijfstemperatuur -20°C tot + 60°C
Maximaal uitgangsvermogen 50 W × 4
Uitvoervoltage 2.000 mV/10.000 ohm (INE-W920R)
4.000 mV/10.000 ohm (INE-W928R)
Gewicht 2,26 kg (INE-W920R)
2,76 kg (INE-W928R)
Audio-uitvoerniveau (INE-W920R/INE-W928R)
Preout (voor, achter): 2V/10.000 ohm (max.) / 4V/10.000
Preout (subwoofer): 2V/10.000 ohm (max.) / 4V/10.000
AUX OUT: 1,2V/10.000 ohm / 1,2V/10.000
(11–16 V toelaatbaar)
ohm (max.)
ohm (max.)
ohm
CHASSIS-GROOTTE (INE-W920R/INE-W928R)
Breedte 178 mm / 178 mm
Hoogte 100 mm / 100 mm
Diepte 164,4 mm / 152,2 mm
NEUSFORMAAT (INE-W920R/INE-W928R)
Breedte 170 mm / 197 mm
Hoogte 95 mm / 124,4 mm
Diepte 18,5 mm / 30,2 mm
Ten gevolge van voortdurende verbetering van de
•
producten, kunnen specificaties en ontwerp wijzigen
zonder enige kennisgeving.
Het lcd-paneel is gefabriceerd met een uiterst precieze
•
fabricagetechnologie. De effectieve pixelverhouding is
meer dan 99,99 %. Dit betekent dat er een mogelijkheid
is dat 0,01 % van de pixels altijd aan of uit (ON/OFF)
zijn.
Dit product bevat geïntegreerde
•
copyrightbeveiligingstechnologie die beschermd word
door Amerikaanse patenten en andere intellectuele
eigendomsrechten van Rovi Corporation. Reverse
engineering en demontage zijn verboden.
Gefabriceerd onder licentie van Dolby Laboratories.
•
Dolby en het dubbele D-symbool zijn handelsmerken
van Dolby Laboratories.
•
Windows Media en het Windows-logo zijn
handelsmerken of gedeponeerde handelsmerken van
Microsoft Corporation in de Verenigde Staten en/of
andere landen.
•
iPhone, iPod, iPod classic, iPod nano en iPod touch en
iTunes zijn handelsmerken van Apple Inc., geregistreerd
in de VS en andere landen.
“Made for iPod”, en “Made for iPhone”, betekenen
•
dat een elektronische accessoire specifiek werd
ontworopen om te worden aangesloten op een iPod
of iPhone en gecertificeerd is door de ontwikkelaar om
te beantwoorden aan de prestatienormen van Apple.
Apple is niet verantwoordelijk voor de bediening van
dit toestel of het voldoen ervan aan veiligheidsnormen
en regelgeving. Merk op dat het gebruik van dit
accessoire met iPod of iPhone mogelijk de draadloze
prestaties beïnvloedt.
© 2010 Nokia. Alle rechten voorbehouden. Nokia en
•
Works with Nokia zijn handelsmerken of geregistreerde
handelsmerken van Nokia Corporation.
DivX®, DivX Certified® en bijbehorende logo’s
•
zijn handelsmerken van Rovi Corporation of
dochtermaatschappijen ervan en worden onder
licentie gebruikt.
•
Het BLUETOOTH® woordmerk en logo’s zijn
gedeponeerde handelsmerken van Bluetooth SIG,
Inc. en elk gebruik van zulke merken door Alpine
Electronics, Inc. is onder licentie.
“MPEG Layer-3 audiocoderingstechnologie onder
•
licentie van Fraunhofer IIS en Thomson.”
“De aankoop van dit product verleent enkel
•
toestemming voor privé-, niet-commercieel gebruik
en verleent geen toestemming nog enig recht om
dit product te gebruiken in om het even welke
commerciële (d.w.z. met winstoogmerk) real timeuitzending (land, satelliet, kabel en/of andere media),
uitzenden/streaming via het internet, intranetten
en/of andere netwerken of in andere elektronische
systemen voor informatieverspreiding, zoals pay-audio
of audio-on-demand-toepassingen. Voor dergelijke
toepassingen is een aparte licentie vereist. Meer
informatie kunt u vinden op
http://www.mp3licensing.com”
©1993-2011 NAVTEQ. Alle rechten voorbehouden.
Delen ©2011, Microsoft Corporation. Alle rechten
voorbehouden.
17-NL
R
ALPINE ELECTRONICS MARKETING, INC.
1-7, Yukigaya-Otsukamachi, Ota-ku,
Tokyo 145-0067, JAPAN
Phone: 03-5499-4531
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
1-888-NAV-HELP (1-888-628-4357)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
1-888-NAV-HELP (1-888-628-4357)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway,
Hallam Victoria 3803, Australia
Phone 03-8787-1200
ALPINE ELECTRONICS GmbH
Wilhelm-Wagenfeld-Str. 1-3,
80807 München, Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House Fletchamstead Highway,
Coventry CV4 9TW, U.K.
Phone 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle Cedex,
France
Phone 01-48638989
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
ALPINE ELECTRONICS (BENELUX) GmbH
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
YAMAGATA (Wuxi) Co., Ltd.
Block 28-25, Changjiang Nanlu, WND, jiangsu,
China
S/NO. LABEL
Designed by ALPINE Japan
Printed in China
68-21057Z30-A (Y_A5)
Loading...
