Alpine CDA-9884R User Manual [sv]

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE AUTO/

ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ

DO UŻYCIA TYLKO W SAMOCHODZIE/ΓΙΑ ΧΡΗΣΗ ΜΟΝΟ ΣΕ ΑΥΤΟΚΙΝΗΤΟ

ТОЛЬКО

RDS MP3/WMA/AAC CD Receiver

CDA-9884R

• OWNER’S MANUAL Please read before using this equipment.

• BEDIENUNGSANLEITUNG Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

• MODE D’EMPLOI Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo.

• ISTRUZIONI PER L’USO Si prega di leggere prima di utilizzare il attrezzatura.

• ANVÄNDARHANDLEDNING Innan du använder utrustningen bör du läsa igenom denna användarhandledning.

• GEBRUIKERSHANDLEIDING Lees deze aanwijzingen aandachtig alvorens dit toestel te gebruiken.

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Прочтите настоящее руководство перед началом использования оборудования.

• INSTRUKCJA OBSŁUGI Prosimy zapoznać się z tą instrukcją przed przystąpieniem do użytkowania urządzenia.

• ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ Παρακαλούµε διαβάστε το πριν χρησιµοποιήσετε τη συσκευή.

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone 03-5496-8231

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam

Victoria 3803, Australia

Phone 03-8787-1200

ALPINE ELECTRONICS GmbH

Frankfurter Ring 117,

80807 München, Germany

Phone 089-32 42 640

ALPINE ELECTRONICS OF U.K. LTD.

Fletchamstead Highway, Coventry CV4 9TW, U.K.

ALPINE ELECTRONICS FRANCE S.A.R.L.

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

B.P. 50016, 95945 Roissy Charles de Gaulle

Alpine House

Phone 0870-33 33 763

(RCS PONTOISE B 338 101 280)

Cedex, France

Phone 01-48638989

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone 02-484781

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone 945-283588

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone 02-725-13 15

68-09359Z31-B

SVENSKA

Contents Användningsinstruktioner

VARNING

VARNING .................................................. 3

FÖRSIKTIGT ............................................ 3

ATT OBSERVERA .................................... 3

Komma igång

Tillbehörslista ................................................... 6

Slå på och stänga av strömmen ........................ 6

Ta loss och sätta tillbaka frontpanelen ............. 6

Första gången enheten startas ........................... 7

Inställning av volymen ..................................... 7

Sänka volymen snabbt ...................................... 7

Radio

Lyssna på radio ................................................. 8

Förinställda stationer manuellt ......................... 8

Förinställda stationer automatiskt .................... 8

Inställning av förinställda stationer .................. 8

Frekvenssökning ............................................... 8

RDS

Inställning av RDS-mottagningsläge och

mottagning av RDS-stationer ........................ 9

Ställa in förinställda RDS-stationer ................. 9

Mottagning av regionala (lokala)

RDS-stationer ................................................ 9

PI SEEK-inställning ....................................... 10

Ställa in PTY31-mottagning

(nödlägessändning) ..................................... 10

Mottagning av trafikinformation .................... 10

PTY-mottagning (programtyp) ....................... 10

Mottagning av trafikmeddelande under

uppspelning av CD eller radio .................... 10

Prioritera nyhetsprogram ................................ 11

Visning av radiotext ........................................ 11

CD/MP3/WMA/AAC

Uppspelning ....................................................11

Upprepad uppspelning ....................................12

M.I.X. (slumpvis uppspelning) .......................12

Söka efter CD-text ..........................................12

Filsökning/mappsökning

(om MP3/WMA/AAC) ................................13

Snabbsökning ..................................................13

Om MP3/WMA/AAC .....................................13

Ljudinställningar

Inställning av subwoofernivå/basnivå/

diskantnivå/balans (vänster - höger)/fader

(fram - bak)/defeat .......................................15

Ställa in subwoofernivån ................................15

Ställa in baskontrollen ....................................15

Ställa in basmittfrekvensen ..........................15

Ställa in basbandbredden..............................15

Ställa in basnivån .........................................16

Ställa in diskantkontrollen ..............................16

Ställa in diskantmittfrekvensen ....................16

Ställa in diskantnivån ...................................16

Justera högpassfiltret ......................................16

Blackout-läge På och Av (endast) ...................16

Ställa Subwoofer ON/OFF .............................17

Ställa in subwoofersystemet ...........................17

Aktivera/avaktivera Loudness .........................17

Andra funktioner

Textvisning ......................................................18

SETUP

BLUETOOTH IN

Ställa in Bluetooth-anslutning ..........................19

Anpassa ljud

Justera källsignalnivåer ....................................19

Anpassa displayen

Ändra belysningsfärg .......................................19

Justera displayens kontrast ...............................19

Dimmerkontroll ................................................20

Inställning av typ av rullning för text ...............20

Inställning för rullning av text

(TEXT SCROLL) .........................................20

Ställa in språkteckensnitt ..................................20

Demonstration ..................................................20

1-SE

MP3/WMA/AAC

Spela upp MP3/WMA/AAC-data

(PLAY MODE) ............................................20

Extern enhet

Anslutning till en extern förstärkare ................20

Ställa in anpassningsbar rattfjärrkontroll .........21

In/urkoppling av automatiskt ljudavstängning

(INT MUTE) ................................................21

Ställa in AUX+ SETUP-läget ..........................21

Ställa in AUX+-nivån (AUX IN GAIN) ..........21

Ställa in den externa digitalingången ...............21

Ställa in AUX-läget (V-Link) ...........................21

USB-minne (tillval)

Styra USB-minne (tillval) ...............................22

Spela upp MP3/WMA/AAC-filer

med USB-minnet (tillval) ............................ 22

iPod® (tillval)

Uppspelning ....................................................23

Söka efter önskad låt .......................................23

Snabbsökning ..................................................24

Direktsökningsfunktion ..................................24

Välj Spellista/Artist/Album/Genre/

Kompositör .................................................. 24

Slumpvis uppspelning (M.I.X.) ......................25

Upprepad uppspelning ....................................25

Textvisning .....................................................25

Justera den parametriska equalizerkurvan .......28

Justera den grafiska equalizerkurvan ...............29

Justera tidskorrigeringen ..................................29

Justera delningsfilterinställningarna .................29

Lagra ljudfältsjusteringsinställningarna ...........30

Återkalla de lagrade

ljudfältsjusteringsinställningarna .................30

Om tidskorrigering ..........................................31

Om delningsfiltret ...........................................32

Om IMPRINT .................................................33

Växlare (Tillval)

Styrning av CD-växlare (Tillval) ....................34

Spela MP3-filer med CD-växlaren (Tillval) ...34

Att välja CD-skivväxlare (Tillval) ..................34

Information

Felsökning .......................................................35

Tekniska data ...................................................38

Installation och anslutningar

Varning! ..................................................39

Försiktigt! ...............................................39

Försiktighetsåtgärder ............................39

Installation .......................................................40

Anslutningar ....................................................42

IMPRINT Operation (tillval)

Ändra MultEQ-läge ........................................26

Justera subwoofernivå/basnivå/diskantnivå/fader

(mellan fram och bak)/balans (mellan vänster

och höger)/Black Out i MultEQ-läge ..........26

Justera ljudinställningen i manuellt läge ........ 27

Ställa Subwoofer ON/OFF...........................27

Ställa in subwoofersystemet.........................27

Ställa in subwoofer-fasen.............................27

Ställa in subwooferkanalen

(SUBW CHANNEL) ................................27

Equalizersnabbval (FACTORY’S EQ)........ 27

Ange svarslutning för högtalaren för höga

frekvenser (TW SETUP) .......................... 27

Ange filtertyp ............................................... 28

Ställa in Media Xpander ON/OFF ............... 28

Ställa in MX-nivå.........................................28

Ställa in EQ-läget .........................................28

Ställa in tidskorrigeringsenheten

(T.CORR PARA)......................................28

Blackout-läge På och Av (endast)................ 28

Justera ljudfält (SOUND ADJUST).............28

2-SE

Användningsinstruktioner

VARNING

Den här symbolen markerar viktiga anvisningar. Om inte dessa anvisningar följs kan det kan leda till allvarliga olyckor som till och med kan få dödlig utgång.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.

För hög volym som döljer utryckningsfordons sirener eller vägsignaler (tex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

FÖRSIKTIGT

Den här symbolen markerar viktiga anvisningar. Om inte dessa anvisningar följs kan det leda till skador på person eller egendom.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.

ATT OBSERVERA

Rengöring av produkten

Använd en mjuk, torr trasa för att rengöra produkten regelbundet. Om du behöver ta bort svårare fläckar kan du blöta trasan med endast vatten. Om du använder något annat än vatten vid rengöring kan detta medföra att färgen löses upp eller att plasten skadas.

Temperatur

Kontrollera att temperaturen inuti fordonet är mellan +60°C och – 10°C innan bilstereon slås på.

Fuktkondensering

Det kan inträffa att CD-ljudet försvinner periodvis på grund av kondensering. Om detta skulle hända, skall du ta ut skivan ur spelaren och vänta cirka en timme så att fukten dunstar bort.

Skadad skiva

Försök inte att spela en sprucken, skev eller skadad skiva. Uppspelning av en skadad skiva kan allvarligt skada uppspelningsmekanismen.

Underhåll

Försök inte att själv reparera bilstereon, då det uppstår problem. Kontakta istället Alpine-återförsäljaren där bilstereon köptes, eller närmaste Alpine-verkstad, för reparation.

BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER VÄRME-PANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra skador.

STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.

Det kan leda till personskada eller skada på utrustningen.

3-SE

Försök aldrig att göra följande

Fatta aldrig tag i och dra ut skivan medan den håller på att matas in i spelaren genom den automatiska laddningsmekanismen. Försök inte att sätta i en skiva i apparaten när den är avstängd.

Isättning av skivor

Spelaren kan användas för uppspelning av en skiva åt gången. Gör inga försök att sätta i flera skivor. Kontrollera att sidan med text är vänd uppåt när du sätter i en skiva. Om du sätter i en skiva på felaktigt sätt visas”ERROR” på spelaren. Om spelaren fortsätter att visa ”ERROR” även om skivan har satts i på rätt sätt, trycker du på RESET-omkopplaren med ett spetsigt föremål, t ex en kulspetspenna. Om man spelar upp en skiva när man kör på mycket ojämnt väglag kan det resultera i att musikstycken hoppas över, men detta kommer inte att repa skivan eller skada spelaren.

Nya skivor

För att förhindra att skivor fastnar visas ”ERROR” på spelaren om skivor med oregelbundna ytor sätts i eller om skivor sätts i på ett felaktigt sätt. Om en ny skiva matas ut direkt efter att den har laddats i spelaren, kan du känna efter med ett finger på kanten i mitthålet och på skivans yttre kant. Om du kan känna någon ojämnhet eller onormala förhållanden, kan detta göra att skivan inte kan sättas i på rätt sätt. För att avlägsna dessa ojämnheter kan du slipa till kanterna i mitthålet och den yttre kanten med en kulspetspenna eller något liknande, och sedan sätta i skivan igen.

Angående monteringsplatsen

Se till att enheten inte installeras på en plats där den utsätts för:

• Direkt solljus och värme

• Hög luftfuktighet och vatten

• Mycket damm

• Kraftiga vibrationer

Korrekt hantering

Tappa inte skivan när du hanterar den. Håll skivan i kanterna så du inte lämnar fingeravtryck på själva skivytan. Fäst inte tejp, papper eller etiketter på skivan. Skriv inte på skivan.

RÄTT

FEL RÄTT

Skivrengöring

Fingeravtryck, damm och smuts på skivans yta kan göra att CDspelaren hoppar över avsnitt på skivan. Som rutinrengöring kan du torka av spelytan med en ren, mjuk duk från skivans mitt ut mot dess kanter. Om skivans yta är mycket smutsig kan du fukta en ren, mjuk duk i en lösning av milt rengöringsmedel innan du torkar av skivan.

Mitthål

Ojämnheter

Mitthål

Ny skiva

Ytterkant (ojämnheter)

Angående skivor med oregelbunden form

Använd endast runda skivor i den här spelaren och se till att skivor med oregelbunden form aldrig används. Användning av skivor med ovanliga former kan skada spelarens mekanism.

Skivtillbehör

Det finns olika slags tillbehör i handeln för att skydda skivytan och för att förbättra ljudkvaliteten. Flertalet av dessa kommer emellertid att påverka skivans tjocklek och/eller diameter. Användning av sådana tillbehör kan leda till att skivan inte längre motsvarar standardspecifikationerna och kan orsaka problem vid användning. Vi rekommenderar att du inte använder sådana tillbehör på skivor som spelas i Alpine CD-spelare.

Genomskinlig film Skivstabilisator

4-SE

Hantering av skivor (CD/CD-R/CD-RW)

• Vidrör inte skivornas yta.

• Utsätt inte skivorna för direkt solljus.

• Fäst inte klistermärken eller etiketter på skivorna.

• Rengör skivorna när de är smutsiga.

• Se till så att skivan inte har ojämna kanter.

• Använd inga kommersiellt tillgängliga tillbehör för skivor.

Lämna inte skivan i bilen eller i enheten under längre tid. Utsätt aldrig skivan för direkt solljus. Värme och fukt kan skada

skivan och eventuellt göra den oanvändbar.

För kunder som använder CD-R/CD-RW-skivor

• Om en CD-R/CD-RW-skiva inte kan spelas upp bör du kontrollera att du avslutat bränningen på rätt sätt (att du stängt skivan).

• Stäng CD-R/CD-RW-skivan om det behövs och försök sedan spela upp den igen.

Följande media kan spelas

Använd endast CD-skivor som har följande logotyper på etikettsidan.

Korrekt funktion kan inte garanteras om du använder ospecificerade CD-skivor. Du kan spela CD-R-skivor (CD-Recordable)/CD-RW-skivor (CDReWritable) som spelats in på ljudutrustning. Du kan också spela upp CD-R/CD-RW-skivor med ljudfiler i formatet MP3/WMA/ AAC.

• Vissa av följande CD-skivor kan inte spelas på den här enheten: CD-skivor med dålig kvalitet, CD-skivor med fingeravtryck, CD-skivor som utsatts för extrema temperaturer eller solljus (om du t.ex. har lämnat dem i bilen eller i enheten), CD-skivor som spelats in under ostabila förhållanden, CD-skivor med en misslyckad bränning eller med en misslyckad överspelning, kopieringsskyddade CD-skivor som inte överensstämmer med industristandarden för CD.

• Använd skivor med MP3/WMA/AAC-filer som skrivits i ett format som är kompatibelt med denna enhet. För mer information, se

• Data på en CD-skiva som inte är ljudfiler avger inget ljud om man försöker spela upp dem.

sidorna 13-14.

Skydda USB-anslutningen

• Endast USB-minnen får anslutas till enhetens USB-anslutning. Med andra USB-produkter kan rätt funktion inte garanteras.

• Om USB-anslutningen används ska du använda en USBförlängningskabel (säljs separat). Det går inte att använda USBnav.

• Beroende på den anslutna USB-minnesenheten kan det hända att enheten inte fungerar eller att vissa funktioner inte kan utföras.

• Ljudfilsformaten som kan spelas på enheten är MP3/WMA/ AAC.

• Artist/låtnamn o.s.v. kan visas, däremot kan det hända att tecken inte visas på rätt sätt.

FÖRSIKTIGT

Alpine ansvarar inte för förlorade data, o.s.v., även om data, o.s.v. förloras när produkten används.

Hantering av USB-minnen

• Förhindra felfunktion och skador genom att ha följande i åtanke. Läs USB-minnets bruksanvisning noggrant. Vidrör inte terminalerna med händerna eller med metallföremål. Utsätt inte USB-minnet för kraftiga stötar. USB-minnet får inte böjas, tappas, monteras isär, modifiera eller nedsänkas i vatten.

• Undvik användning och förvaring på följande platser: På ställen i bilen som utsätts för direkt solljus eller höga temperaturer. Där det finns risk för hög luftfuktighet eller korroderande substanser.

• Placera USB-minnet på en plats där förarens manövrering av

bilen inte hindras.

• USB-minnet fungerar kanske inte korrekt vid höga eller låga

temperaturer.

• Använd bara certifierade USB-minnen. Lägg märke till att även

certifierade USB-minnen kanske inte fungerar på rätt sätt beroende på deras typ eller läge.

• USB-minnens funktion kan inte garanteras. Använd USB-

minnen enligt deras användningsvillkor.

• Beroende på inställningarna för USB-minnets typ, minnesläge

eller kodningsprogramvara, kan det hända att enheten inte kan spelas upp eller visas på rätt sätt.

• En fil som är kopieringsskyddad skrivskyddad (copyrightskydd)

kan inte spelas upp.

• Det kan ta en stund innan filerna på USB-minnet börjar spelas

upp. Om USB-minnet innehåller någon fil som inte är en ljudfil kan det ta lång tid innan filen spelas upp eller går att söka efter.

• Enheten kan spela upp filer med filtilläggen ”mp3”, ”wma” eller

”m4a”.

• Lägg inte till ovanstående filändelser till filer som inte innehåller

ljuddata. Andra data än ljud känns inte igen. Den resulterande uppspelningen kan innehålla brus som kan skada högtalare och/ eller förstärkare.

• Det rekommenderas att du säkerhetskopierar viktiga data på en

dator.

• Ta inte bort USB-enheten under pågående uppspelning.

Ändra SOURCE till en annan inställning än USB och ta sedan bort USB-enheten för att förhindra skador på dess minne.

• Windows Media och Windows-logotypen är varumärken eller

registrerade varumärken som tillhör Microsoft Corporation i USA och/eller andra länder.

• iPod är ett varumärke som tillhör Apple Inc., registrerat i USA

och andra länder.

• ”Ljudkodningstekniken MPEG Layer-3 används på licens från

Fraunhofer IIS och Thomson.”

• ”Leverans av produkten medför endast licens för privat,

icke-kommersiell användning och det medföljer ingen licens (eller underförstådd rättighet) för kommersiell användning (dvs inkomstbringande användning), sändning i realtid (jordbunden, satellit, kabel och/eller vilken som annan media), sändning/streaming via Internet, intranät och/eller andra nätverk eller i andra distributionssystem för elektroniskt innehåll, t ex tillämpningar för betald uppspelning av ljudinnehåll eller ljudinnehåll på begäran. Det krävs en speciell licens för sådan användning. Information finns på http://www. mp3licensing.com”

• Tillverkad under licens från Audyssey Laboratories MultEQ

XT är ett varumärke som tillhör Audyssey Laboratories.

5-SE

Komma igång

(OPEN)

MUTE

SOURCE/

Vridkontroll

Ta tag i frontpanelen ordentligt och skjut den åt vänster

• Frontpanelen kan bli varm under normal användning (särskilt

anslutningskontakterna på frontpanelens baksida). Detta är inget fel.

• Skydda frontpanelen genom att placera den i det medföljande

fodralet.

• Använd inte för mycket kraft när du tar bort frontpanelen. Det kan

leda till att enheten går sönder.

• Lämna inte frontpanelen öppen och kör inte bilen med frontpanelen

öppen eftersom det kan leda till olyckor eller fel.

, och dra för att ta bort.

Tillbehörslista

• Huvudenhet........................................................................1

• Strömkabel .........................................................................1

• Monteringskassett.............................................................1

• Fodral..................................................................................1

• Gummilock .........................................................................1

• Sexkantsskruv ...................................................................1

• Skruv (M5 × 8) ....................................................................4

• Användarhandledning................................. 1 uppsättning

Slå på och stänga av strömmen

Tryck på SOURCE/ för att slå på enheten.

• Du startar enheten genom att trycka på valfri knapp förutom

(OPEN).

Tryck och håll SOURCE/ intryckt i minst 2 sekunder för att stänga av enheten.

• Den första gången strömmen slås på startar volymen på nivå 12.

Ta loss och sätta tillbaka frontpanelen

Ta loss

Stäng av strömmen till enheten.

Sätta tillbaka

Sätt i frontpanelens högra sida i huvudenheten. Rikta in spåret i frontpanelen mot de utskjutande delarna på huvudenheten.

Tryck in frontpanelens vänstra sida tills den sitter på plats ordentligt i huvudenheten.

• Kontrollera innan frontpanelen monteras att det inte finns smuts eller

damm på anslutningarna och att inget främmande föremål finns mellan frontpanelen och själva bilstereon.

• Fäst frontpanelen försiktigt genom att greppa dess sidor så att du

inte av misstag kommer åt någon av knapparna.

Tryck på (OPEN) för att öppna frontpanelen.

För att stänga frontpanelen trycker du på den vänstra sidan tills den låses på plats, så som visas på bilden nedan.

6-SE

Första gången enheten startas

Sänka volymen snabbt

Se till att trycka på RESET när du använder enheten för första gången efter byte av bilbatteri, o.s.v.

Stäng av strömmen till enheten.

Tryck på (OPEN) för att öppna frontpanelen och ta därefter bort den.

Tryck på RESET med en kulspetspenna eller ett liknande spetsigt föremål.

RESET-knapp

Inställning av volymen

Vrid vridkontrollen tills önskad ljudvolym uppnås.

Aktivering av ljuddämpningsfunktionen sänker volymen omedelbart med 20 dB.

Tryck på MUTE för att aktivera MUTE-läget.

Ljudnivån sänks med ca. 20 dB.

Tryck på MUTE en gång till för att höja volymen till den tidigare nivån.

Kan styras med fjärrkontroll

Denna enhet kan styras med en tillvald fjärrkontroll från Alpine. Kontakta din Alpine-återförsäljare för mer information. Rikta fjärrkontrollen (tillval) mot fjärrkontrollsensorn.

Sensor för fjärrkontroll

Kan anslutas till rattens gränssnittsdosa för fjärrstyrning

Du kan styra enheten från fordonets fjärrkontroll när tillvalet gränssnittsdosa för fjärrstyrning ansluts. Kontakta din Alpine-återförsäljare för mer information.

7-SE

Radio

SOURCE/

Vridkontroll

BAND/TA

TUNE/A.ME

F/SETUP

/ESC

/ENT

Snabbvals-knappar

(1 till 6)

Förinställda stationer automatiskt

Tryck upprepade gånger på BAND/TA tills det önskade frekvensbandet visas i displayen.

Håll TUNE/A.ME intryckt i minst 2 sekunder.

Frekvensen på displayen fortsätter att ändras medan automatisk minneslagring pågår. Mottagaren söker automatiskt upp och lagrar de sex starkaste stationerna i det valda bandet. De lagras på snabbvalsknapparna 1 till 6 ordnade efter signalstyrka. När den automatiska lagringen har avslutats ställer mottagaren in den station som lagrats för snabbvalsknapp 1.

• Om inga stationer lagrats ställer mottagaren in den station du

lyssnade på innan lagringsproceduren påbörjades.

Lyssna på radio

Tryck på SOURCE/ för att välja läget TUNER.

Tryck upprepade gånger på BAND/TA tills det önskade frekvensbandet visas i displayen.

F1 (FM1) F2 (FM2) F3 (FM3) MW LW F1 (FM1)

Välj sökningsläge genom att trycka på TUNE/A.ME.

DX SEEK (Distansläge) SEEK (Lokalt läge) OFF (Manuellt läge) DX SEEK

• Utgångsläget är distansläge.

Distansläge:

Både starka och svaga stationer ställs in automatiskt (automatisk sökning).

Lokalläge:

Endast starka stationer ställs in automatiskt (automatisk sökning).

Manuellt läge:

Frekvensen ställs in manuellt och stegvis (manuell sökning).

Tryck på eller för att ställa in önskad station.

När eller hålls intryckt ändras frekvensen kontinuerligt.

Förinställda stationer manuellt

Inställning av förinställda stationer

Tryck upprepade gånger på BAND/TA tills det önskade bandet visas i displayen.

Tryck på den av snabbvalsknapparna (1 till 6) för stationer som har den önskade radiokanalen inprogrammerad.

Displayen visar den valda stationens band, snabbvalsnummer och frekvens.

• Om indikatorn tänds, kan du stänga av indikatorn genom att

trycka på F/SETUP, och sedan utföra handlingen.

Frekvenssökning

Du kan söka efter radiostationer med hjälp av dess frekvenser.

Håll /ENT intryckt under minst två sekunder i radioläget för att aktivera frekvenssökningsläget.

Välj önskad frekvens genom att vrida på vridkontrollen.

Tryck på /ENT för att ta emot den valda frekvensen.

• Håll /ESC intryckt i minst 2 sekunder i sökläget om du vill

avbryta. Sökläget avbryts också om ingen åtgärd har utförts inom 10 sekunder.

Välj frekvensband och ställ in en radiostation som du vill lagra i snabbvalsminnet.

Håll en snabbvalsknapp (1 till 6) intryckt i minst två sekunder för att lagra stationen på den knappen.

Den valda stationen lagras. Displayen visar det band, det snabbvalsnummer och den frekvens som lagras.

• Totalt 30 stationer kan lagras i snabbvalsminnet (6 stationer för

varje band: FM1, FM2, FM3, MW och LW).

• Om du lagrar en station i ett snabbvalsminne som redan har en

station raderas den gamla stationen och ersätts med den nya.

• Om indikatorn tänds, kan du stänga av indikatorn genom att

trycka på F/SETUP, och sedan utföra handlingen.

8-SE

RDS

Vridkontroll

BAND/TA

VIEW

Inställning av RDS-mottagningsläge och mottagning av RDS-stationer

RDS-mottagning (Radio Data System) är ett radioinformationssystem, som använder 57 kHz-subbärvågen från vanlig FM-sändning. Med RDS kan man ta emot olika slags information, t.ex. trafikmeddelanden och stationsnamn samt automatiskt ställa in alternativa stationer med högre signalstyrkor, som sänder samma program.

Tryck på F/SETUP så att indikatorn tänds.

Tryck på 1 AF för att aktivera RDS-läget.

Tryck på eller för att ställa in önskad RDS-station.

/ENT

F/SETUP

/ESC

1 AF

NEWS 2

3 PTY

Ställa in förinställda RDS-stationer

Tryck på F/SETUP så att indikatorn tänds.

Tryck på 1 AF för att aktivera RDS-läget.

Tryck på F/SETUP för att aktivera normalläget.

Indikatorn släcks.

Kontrollera att indikatorlampan släcks och tryck sedan på snabbvalsknappen för den önskade RDS-kanalen.

Om den förinställda stationens signal är svag söker enheten automatiskt efter en starkare station i AF-listan (alternativa frekvenser).

När varken den förinställda stationen eller den alternativa frekvensen kan tas emot:

När PI SEEK-inställningen är aktiverad (se ”PI SEEKinställning” på PI-listan (programidentifiering). Om enheten fortfarande inte hittar någon station i det området visas den förinställda frekvensen i displayen samtidigt som snabbvalsnumret försvinner. Om signalstyrkan för den lokala stationen är för svag trycker du en gång till på samma snabbvalsknapp för att ställa in en lokal station i ett annat område.

• Vi hänvisar till avsnittet om hur man använder radion angående att

lagra RDS-stationer för snabbval. RDS-stationer kan endast lagras för frekvensbanden F1, F2 och F3.

• Använd enheten när indikatorn är tänd. Om ingen handling

utförs på 10 sekunder släcks indikatorn .

sidan 10), söker enheten igen efter en kanal i

Tryck på

Tryck på F/SETUP för att aktivera normalläget.

Indikatorn släcks.

• När ”Ställa in P TY31-mottagning (nödlägessändning)” (se sidan 10)

har ställts in, mottar enheten signaler från PTY31 (Nödsändning) och enheten visar automatiskt ”ALARM” på displayen.

• Använd enheten när indikatorn är tänd. Om ingen handling

utförs på 10 sekunder släcks indikatorn .

RDS-informationstjänsterna omfattar bl. a. följande tjänster:

1 AF

en gång till för att inaktivera RDS-läget.

PI Programidentifiering PS Programservicenamn AF Alternativa frekvenser TP Trafikprogram TA Trafikmeddelanden EON Information om andra kanaler

Mottagning av regionala (lokala) RDSstationer

Håll F/SETUP intryckt i minst 2 sekunder för att aktivera SETUP-läget.

Vrid vridkontrollen för att välja läget RDS REGIONAL och tryck sedan på

Vrid vridkontrollen för att välja ON eller OFF.

I läget OFF fortsätter enheten automatiskt att vara inställd på den relaterade lokala RDS-stationen.

Håll F/SETUP intryckt i minst 2 sekunder för att återgå till normalläget.

• Tryck på /ESC för att återgå till det föregående läget.

• Om ingen åtgärd utförs under 60 sekunder återgår enheten

automatiskt till normalläget.

/ENT.

9-SE

PI SEEK-inställning

Håll F/SETUP intryckt i minst 2 sekunder för att aktivera SETUP-läget.

Vrid vridkontrollen för att välja läget PI SEEK och tryck sedan på

Vrid vridkontrollen för att välja ON eller OFF.

Håll F/SETUP intryckt i minst 2 sekunder för att återgå till normalläget.

• Tryck på /ESC för att återgå till det föregående läget.

• Om ingen åtgärd utförs under 60 sekunder återgår enheten

automatiskt till normalläget.

/ENT.

Ställa in PTY31-mottagning (nödlägessändning)

ON/OFF PTY31-mottagning (nödlägessändning).

Håll F/SETUP intryckt i minst 2 sekunder för att aktivera SETUP-läget.

Vrid vridkontrollen för att välja ALERT PTY31 och tryck sedan på

Vrid vridkontrollen för att välja ON eller OFF.

Om du ställer in till ON tas nödlägessändningar emot oavsett källan. ”ALARM” visas under mottagning.

Håll F/SETUP intryckt i minst 2 sekunder för att återgå till normalläget.

När en nödlägessändning tas emot, ändras volymen automatiskt till den inställda nivån för trafikinformationsläget. För mer information se ”Mottagning av trafikinformation” på

• Tryck på /ESC under proceduren för att återgå till det

föregående läget.

• Om ingen åtgärd utförs på 60 sekunder i SETUP-läget avbryts

inställningsläget.

/ENT.

sidan 10.

Mottagning av trafikinformation

• Om trafikinformationssignalens styrka faller under en viss nivå

fortsätter radion i mottagningsläge i en minut. Om signalstyrkan håller sig på samma låga nivå i över en minut, blinkar ”TA”indikatorn.

• Om du inte vill lyssna på den trafikinformation som tas emot hoppar

du över det trafikmeddelandet genom att trycka lätt på BAND/TA. TA är fortfarande aktiverat och är redo att ta emot nästa trafikmeddelande.

• Om volymen ändras under pågående mottagning av ett

trafikmeddelande lagras den nya volymnivån i minnet. Nästa gång trafikinformation tas emot justeras volymnivån automatiskt till den nivå som sparats i minnet.

• I läget TA väljer SEEK-inställningen bara TP-stationer.

PTY-mottagning (programtyp)

Tryck på F/SETUP så att indikatorn tänds.

Aktivera PTY genom att trycka på 3 PTY medan radion är inställd på FM-mottagning.

Programtypen för den station som tas emot för tillfället visas i 10 sekunder i displayen. ”NO PTY” visas i 10 sekunder i displayen när radion inte kan ta emot koden för programtyp. ”NO PTY” visas när radion inte kan ta emot någon RDSstation.

• PTY-mottagning kopplas automatiskt ur om ingen knapp trycks in

inom 10 sekunder efter att 3 PTY tryckts in.

Välj önskad programtyp genom att trycka in eller medan PTY visas inom 10 sekunder efter att PTY har aktiverats.

Efter varje tryckning rullar en ny programtyp fram.

Börja söka efter en station med vald programtyp genom att trycka på 3 PTY inom 10 sekunder efter att programtypen valts.

Namnet på den valda programtypen blinkar i displayen under pågående stationssökning och visas utan att blinka när radion påträffat en station.

”NO PTY” visas i 10 sekunder i displayen när radion inte hittar någon PTY-station.

Tryck på F/SETUP för att aktivera normalläget.

• Använd enheten när indikatorn är tänd. Om ingen handling

utförs på 10 sekunder släcks indikatorn .

Håll BAND/TA intryckt i minst 2 sekunder så att ”TA”-indikatorn tänds.

Tryck på eller för att välja önskad station för trafikinformation.

När en station med trafikinformation är inställd tänds ”TP”indikatorn. Trafikinformation hörs bara när den sänds. Om trafikinformation inte sänds ställs enheten om till standbyläge. När sändning av trafikmeddelande påbörjas tas den automatiskt emot av enheten och ”TRF-INFO” visas i 5 sekunder. När sändningen av trafikinformation är slut övergår enheten automatiskt till standby-läge.

10-SE

Mottagning av trafikmeddelande under uppspelning av CD eller radio

Håll BAND/TA intryckt i minst 2 sekunder så att ”TA”-indikatorn tänds.

Välj en station som sänder trafikinformation genom att trycka på

Ljudet från pågående uppspelning av CD-spelare eller ordinarie FM-mottagning dämpas automatiskt så fort ett trafikmeddelande börjar sändas. När trafikmeddelandet är slut återgår bilstereon till att spela upp ljudkällan som spelades när meddelandet började.

eller om det är nödvändigt.

När stationer som sänder trafikmeddelanden inte kan tas emot:

Under uppspelning av CD: När TP-signalen inte längre kan tas emot ställs en station med trafikinformation på en annan frekvens in automatiskt.

• Mottagaren är försedd med en EON-funktion (information om andra

kanaler) för att hålla reda på alternativa frekvenser till AF-listan. ”EON”-indikatorn tänds under mottagning från en RDS EONstation. Om den mottagna stationen inte sänder trafikmeddelande ställer mottagaren automatiskt in en annan station som sänder trafikmeddelande när så sker.

Håll BAND/TA intryckt i minst 2 sekunder för att avaktivera trafikinformationsläget.

”TA”-indikatorn släcks.

Prioritera nyhetsprogram

CD/MP3/WMA/AAC

SOURCE/

Vridkontroll

(OPEN)

VIEW

F/SETUP

/ESC

/ENT

4 5

Den här funktionen gör det möjligt att prioritera nyhetsprogram. Du behöver aldrig missa nyhetsprogrammet eftersom radion automatiskt ger prioritet till nyhetsprogram när det börjar sändas och det program du lyssnade till avbryts. Denna egenskap fungerar om radion är inställd på någon annat läge än LW eller MW.

Aktivera funktionsläget genom att trycka på medan radion är inställd på FM-mottagning.

Aktivera PRIORITY NEWS-läget genom att trycka på NEWS 2.

Indikatorn ”NEWS” visas i displayen. Tryck på NEWS 2 för att inaktivera funktionen PRIORITY NEWS.

• Med funktionen PRIORITY NEWS höjs inte ljudvolymen automatiskt,

till skillnad från TA-funktionen.

Aktivera normalläget genom att trycka på F/SETUP medan radion är inställd på FM-mottagning.

• Använd enheten när indikatorn är tänd. Om ingen handling

utförs på 10 sekunder släcks indikatorn .

F/SETUP

Visning av radiotext

Textmeddelanden från en radiostation kan visas i displayen.

Välj visning av radiotext genom att trycka på VIEW medan radion är inställd på FM-mottagning.

Visningen växlar varje gång knappen trycks in.

Om det finns PS-information (programservicenamn):

PS (Programtjänstens namn)* RADIOTEXT PS (Programtjänstens namn)

*Håll VIEW intryckt under minst två sekunder om PS visas i

radioläget. Frekvensen visas under fem sekunder.

Om det inte finns PS-information (programservicenamn):

FREKVENS RADIOTEXT FREKVENS

Displayen visar ”WAITING” i några sekunder och börjar sedan visa textmeddelandet.

• Om det inte finns något textmeddelande som kan mottas eller om

enheten inte kan motta ett textmeddelande ordentligt visas ”NO TEXT” på displayen.

Uppspelning

Tryck på (OPEN).

Frontpanelen öppnas.

Sätt i en skiva med etiketten uppåt.

Skivan matas automatiskt in i spelaren.

Stäng frontpanelen manuellt: indikatorn ”DISC IN” tänds. Om en skiva redan är inmatad växlar du till DISC genom att trycka på SOURCE/

Displayen växlar varje gång knappen trycks in.

TUNER DISC USB AUDIO iPod*1 / AUX+*2 BT AUDIO*3 CHANGER*4 TUNER

*1Visas endast när iPod är ansluten och AUX+ SETUP är inställt på

OFF, se ”Ställa in AUX+ SETUP-läget” (

*2Visas endast när AUX+ SETUP är inställt på ON, se ”Ställa in

AUX+ SETUP-läget” (

*3Visas endast när BLUETOOTH IN är inställt på ADAPTE, se “Ställa

in Bluetooth-anslutning” (

*4Endast när CD-växlaren är ansluten.

Under uppspelning av MP3/WMA/AAC trycker du på

eller för att välja önskad mapp.

Om du håller ned eller ändras mappar kontinuerligt.

Tryck på eller för att välja önskat spår (fil).

Återgå till början av det spår (fil) som spelas:

Tryck på .

Snabbspolning bakåt:

Håll ned .

Gå till början av nästa spår (fil):

Tryck på .

Snabbspolning framåt:

Håll ned .

sidan 21).

sidan 19).

11-SE

Om du vill pausa uppspelningen trycker du på / .

Tryck på / igen för att återuppta uppspelningen.

Tryck på (OPEN) för att öppna frontpanelen och tryck sedan på för att mata ut skivan.

•

Ta inte bort CD-skivan medan den matas ut. Mata inte in fler än en skiva åt gången. Fel kan uppstå som resultat av båda dessa handlingar.

• Håll intryckt i minst 2 sekunder om CD-skivan inte matas ut.

• Indikatorn ”DISC IN” tänds när en skiva förs in.

• CD-spelaren kan spela skivor med ljuddata, MP3-, WMA- och AAC-

data.

• Filer med formatet WMA som skyddas av DRM (Digital Rights

Management), filer med formatet AAC som har köpts från iTunes Music Store och filer som är kopieringsskyddade (upphovsrättsskydd) kan inte spelas på den här enheten.

• ”MP3” visas när MP3-filer spelas.

• ”WMA” visas när WMA-filer spelas.

• ”AAC” visas när AAC-filer spelas.

• Vid uppspelning av MP3/WMA/AAC-filer visas filnumren från skivan

på displayen.

• Uppspelningstiden visas inte på rätt sätt när en VBR (Variable Bit

Rate)-inspelad fil spelas upp.

Visning i displayen vid uppspelning av MP3/WMA/AAC-filer

Mappnumret och filnumret visas enligt figuren nedan.

Visning av mappnummer

• Tryck på VIEW för att växla visningen. Information om växling av

displayen finns i ”Textvisning” (

Visning av filnummer

sidan 18).

Upprepad uppspelning

Tryck på 4 om du vill att spåret som spelas ska spelas upp upprepade gånger.

Spåret (filen) spelas upp om och om igen. Stäng av upprepad uppspelning genom att trycka på 4 igen

och välja off.

CD-läge:

: Endast ett spår upprepas.

: En skiva upprepas.

*2När en MP3-kompatibel CD-växlare är ansluten.

•

Om en CD-växlare eller en MP3-kompatibel CD-växlare är ansluten: Utför åtgärden inom 10 sekunder efter att du tryckt på F/SETUP för att välja funktionsläge (RPT/M.I.X.).

M.I.X. (slumpvis uppspelning)

Tryck på 5 i uppspelnings- eller pausläge.

Spåren (filerna) på skivan spelas upp i slumpvis ordning. Avbryt M.I.X.-uppspelning genom att trycka på 5 igen.

CD-läge:

: Spåren spelas i slumpvis ordning.

: Spåren på alla CD-skivor i nuvarande

magasin spelas i den slumpvisa ordningen.

*3När en CD-växlare som har ALL M.I.X-funktion är ansluten.

• Om M.I.X. är aktiverat under RPT (REPEAT ALL)-uppspelning

i CD-växlarläge gäller M.I.X. endast för den aktuella skivan.

MP3/WMA/AAC-läge:

: Endast filer i en mapp spelas upp i slumpvis

ordning.

: Filerna spelas i slumpvis ordning.

Om en MP3-kompatibel CD-växlare är ansluten spelas alla filer på en skiva i slumpvis ordning och därefter fortsätter uppspelningen på nästa skiva.

*4I USB-läget spelas alla filer som lagras i USB-minnet i slumpvis

ordning och indikatorn ”M.I.X.” tänds.

• När en låt spelas upp under Random (M.I.X.)-uppspelning i USB-

läge, kan låten spelas upp igen slumpvalt även om alla låtar på USBminnet inte har spelats upp.

•

Om en CD-växlare eller en MP3-kompatibel CD-växlare är ansluten: Utför åtgärden inom 10 sekunder efter att du tryckt på F/SETUP för att välja funktionsläge (RPT/M.I.X.).

*1När en CD-växlare är ansluten.

• Om RPT är aktiverat under M.I.X.-uppspelning i CD-växlarläge

gäller M.I.X. endast för den aktuella skivan.

MP3/WMA/AAC-läge:

: Endast en fil upprepas.

: Endast filer i en mapp upprepas.

: En skiva upprepas.

12-SE

Söka efter CD-text

På skivor med CD-text kan man söka efter låtar och spela upp dem via deras inspelade titlar. För skivor utan CD-text, kan man söka efter de spårnummer som är associerade med varje låt.

Tryck på /ENT under uppspelning.

Detta ställer in sökläget.

Vrid vridkontrollen för att välja önskat spår och tryck sedan på

Det valda spåret kommer nu att spelas upp.

• Håll /ESC intryckt i minst 2 sekunder i sökläget om du vill

avbryta. Sökläget avbryts också om ingen åtgärd har utförts inom 10 sekunder.

• När CD-textsökning görs under M.I.X.-uppspelning, avbryts M.I.X.-

uppspelningsläget.

/ENT.

Filsökning/mappsökning (om MP3/WMA/AAC)

Du kan söka efter och visa mapp- och filnamn under uppspelning.

Under MP3/WMA/AAC-uppspelning trycker du på

/ENT för att aktivera sökläget.

Vrid vridkontrollen för att välja mappsökningsläget eller filsökningsläget och tryck sedan på

Mappsökningsläge

Vrid vridkontrollen för att välja önskad mapp.

Håll /ENT intryckt i minst 2 sekunder för att spela upp den första filen i den valda mappen.

• Håll /ESC intryckt i minst 2 sekunder i sökläget om du vill

avbryta. Sökläget avbryts också om ingen åtgärd har utförts inom 10 sekunder.

• Om du vill söka efter filer i mappsökningsläge trycker du på

/ENT. Du kan söka efter filer i mappen.

• Tryck på /ESC för att lämna mappsökningsläget i steg 3 om du

vill välja filsökningsläget istället.

• Rotmappen för DISC visas som ” ”

• När mappsökning görs under M.I.X.-uppspelning, avbryts M.I.X.-

uppspelningsläget.

Filsökningsläge

/ENT.

Om MP3/WMA/AAC

FÖRSIKTIGT

Förutom för personlig användning är kopiering, distribution eller överföring av ljud/musik (inklusive MP3/WMA/AACinformation) förbjuden, vare sig det sker med eller utan ekonomisk ersättning, enligt upphovsrättslagstiftning och internationella överenskommelser.

Vad är M P3?

MP3, vars officiella namn är ”MPEG-1 Audio Layer 3”, är en komprimeringsstandard som definierats av ISO (International Standardization Organization, den internationella standardiseringsorganisationen) och MPEG, ett gemensamt organ inom IEC.

MP3-filer innehåller komprimerad ljudinformation. MP3-kodning komprimerar ljudinformationen extremt mycket, vilket minskar storleken på musikfiler till upp till en tiondel av den ursprungliga storleken. Trots det ligger ljudkvaliteten mycket nära CD-kvalitet. Den här MP3-komprimeringen är möjlig att åstadkomma genom att den ljudinformation som hörseln inte kan uppfatta, liksom de ljud som maskeras av andra ljud, tas bort.

Vad är WMA?

WMA, eller ”Windows Media™ Audio”, är komprimerade ljuddata. WMA liknar MP3-data och kan ge ljud av CD-kvalitet med liten filstorlek.

Välj en annan mapp genom att trycka på eller .

Välj önskad fil genom att vrida på vridkontrollen.

Tryck på /ENT för att spela upp den valda filen.

• Håll /ESC intryckt i minst 2 sekunder i sökläget om du vill

avbryta. Sökläget avbryts också om ingen åtgärd har utförts inom 10 sekunder.

• Tryck på /ESC i sökläget för att återgå till det föregående läget.

• När filsökning görs under M.I.X.-uppspelning, avbryts M.I.X.-

uppspelningsläget.

Snabbsökning

Du kan söka efter spår (filer).

Tryck och håll /ENT intryckt under minst två sekunder i CD/MP3/WMA/AAC-läge för att aktivera snabbsökning.

Vrid vridkontrollen för att välja önskat spår (fil).

Det valda spåret spelas genast upp.

• Håll /ESC intryckt i minst 2 sekunder i sökläget om du vill

avbryta. Sökläget avbryts också om ingen åtgärd har utförts inom 10 sekunder.

Vad är AAC?

AAC står för ”Advanced Audio Coding”, och är ett vanligt ljudkomprimeringsformat som används av MPEG2 och MPEG4.

Metod för att skapa MP3/WMA/AAC-filer

Ljuddata komprimeras med hjälp av programvara som innehåller användarhandbok för utförlig information om att skapa MP3/WMA/AAC-filer. MP3/WMA/AAC-filer som kan spelas upp på den här enheten har filtilläggen ”mp3”/”wma”/”m4a”. Filer utan filtillägg kan inte spelas (WMA ver. 7.1, 8 och 9 stöds). Skyddade filer stöds inte, och inte heller råa AAC-filer (med filtillägget ”.aac”).

Det finns många olika versioner av AAC-formatet. Kontrollera att den programvara som används uppfyller kraven för de acceptabla formaten som anges ovan. Det är möjligt att formatet inte kan spelas upp trots att filnamnstillägget är giltigt. Det går att spela AAC-filer som kodats av iTunes.

MP3/WMA/AAC-codecfiler. Se programvarans

13-SE

Samplingsfrekvenser och bithastigheter som stöds

MP3

Samplingsfrekvenser:

Bithastigheter: 32 - 320 kbps

WMA

Samplingsfrekvenser: 48 kHz, 44,1 kHz, 32 kHz Bithastigheter: 48 - 192 kbps

AAC

Samplingsfrekvenser:

Bithastigheter: 16 - 320 kbps

48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz

Filordning

Filerna spelas upp i den ordning som bränningsprogramvaran skriver dem till skivan. Därför blir uppspelningsordningen kanske inte den förväntade. Kontrollera bränningsordningen i programvarans dokumentation. Uppspelningsordningen för mappar och filer är som följer.

Rotmapp

Felaktiga samplingsfrekvenser kan göra att den här enheten inte kan spela upp filen korrekt. Uppspelningstiden visas kanske inte korrekt när en fil som spelats in i VBR-format (Variable Bit Rate) spelas upp.

ID3/WMA-etiketter

Den här enheten stödjer ID3-etiketter v1 och v2, samt WMA/ AAC-etiketter. Om etikettinformation finns i en MP3/WMA/AAC-fil kan den här enheten visa namn (spårnamn), artistnamn och skivnamn från ID3-/WMA/AAC-etiketten.

Den här enheten kan endast visa alfanumeriska enkel-bytetecken (upp till 30 för ID3-etiketter och upp till 15 för WMAetiketter) samt understrykning. ”NO SUPPORT” visas för tecken som inte stöds. Beroende på innehållet kan det hända att etikettinformationen inte återges korrekt.

Spela upp MP3/WMA/AAC

MP3/WMA/AAC-filer förbereds och skrivs sedan till en CD-Rskiva, CD-RW-skiva med CD-R-brännarprogramvara eller sparas på ett USB-minne. En skiva kan innehålla högst 510 filer/mappar (inklusive rotmappar), och högsta antalet mappar är 255. Enheten känner igen minst 100 mappar (inklusive rotmappen) och 100 filer per mapp i USB-minnet. Uppspelning kan inte ske om en skiva eller USB-minne överskrider begränsningarna ovan. Gör inte en fils uppspelningstid till längre än 1 timme.

Media som stöds

De media som den här enheten kan spela upp är CD-ROM-, CD-R- och CD-RW-skivor. Enheten kan också spela upp USB-minnesmedia.

Motsvarande filsystem

Den här enheten stödjer skivor som formaterats enligt ISO9660 nivå 1 eller nivå 2.

Under standard ISO9660 finns det vissa restriktioner som du bör hålla i minnet.

Maximalt antal kapslade mappar (mappnivåer) är 8 (inklusive rotmappen). Antalet tecken för ett mapp-/filnamn är begränsat.

Tillåtna tecken för mapp/filnamn är A-Z (versaler), nummer 0-9, och understreck ‘_’.

Den här enheten kan också spela upp skivor i Joliet, Romeo och andra standarder som följer ISO9660. Emellertid kan det ibland hända att vissa filnamn, mappnamn och liknande inte visas korrekt. Enheten stöder också FAT 12/16/32 för USB-minnesenhet.

Mapp MP3/WMA/AAC-fil

* Mappnumret/mappnamnet visas inte om det inte finns någon fil i

mappen.

Terminologi

Bithastighet

Det här är det värde för ”ljudkomprimeringen” som angetts för kodningen. Ju högre bithastighet, desto bättre ljudkvalitet, men filerna blir större.

Samplingsfrekvens

Det här värdet visar hur många gånger per sekund som ljudinformationen samplas. CD-skivor har t.ex. samplingsfrekvensen 44,1 kHz, vilket betyder att ljudet samplas 44 100 gånger per sekund. Ju högre samplingsfrekvens, desto högre ljudkvalitet, men filerna blir större.

Kodning

Konvertera CD-skivor med musik, WAVE-filer (AIFF) och andra ljudfiler till specificerat ljudkomprimeringsformat.

Etikett

Information om t ex låtens namn, artistnamn, skivnamn o.s.v. som lagts till MP3/WMA/AAC-filer.

Rotmapp

Rotmappen (eller rotkatalogen) finns överst i filsystemet. Rotmappen innehåller samtliga mappar och filer. Den skapas automatiskt för alla brända skivor.

Format som stöds

14-SE

Den här enheten stöder CD-ROM XA, Mixed Mode CD, Enhanced CD (CD-Extra) och Multi-Session. Den här enheten kan inte spela upp spår på rätt sätt om de spelats in med Track At Once eller paketskrivning.

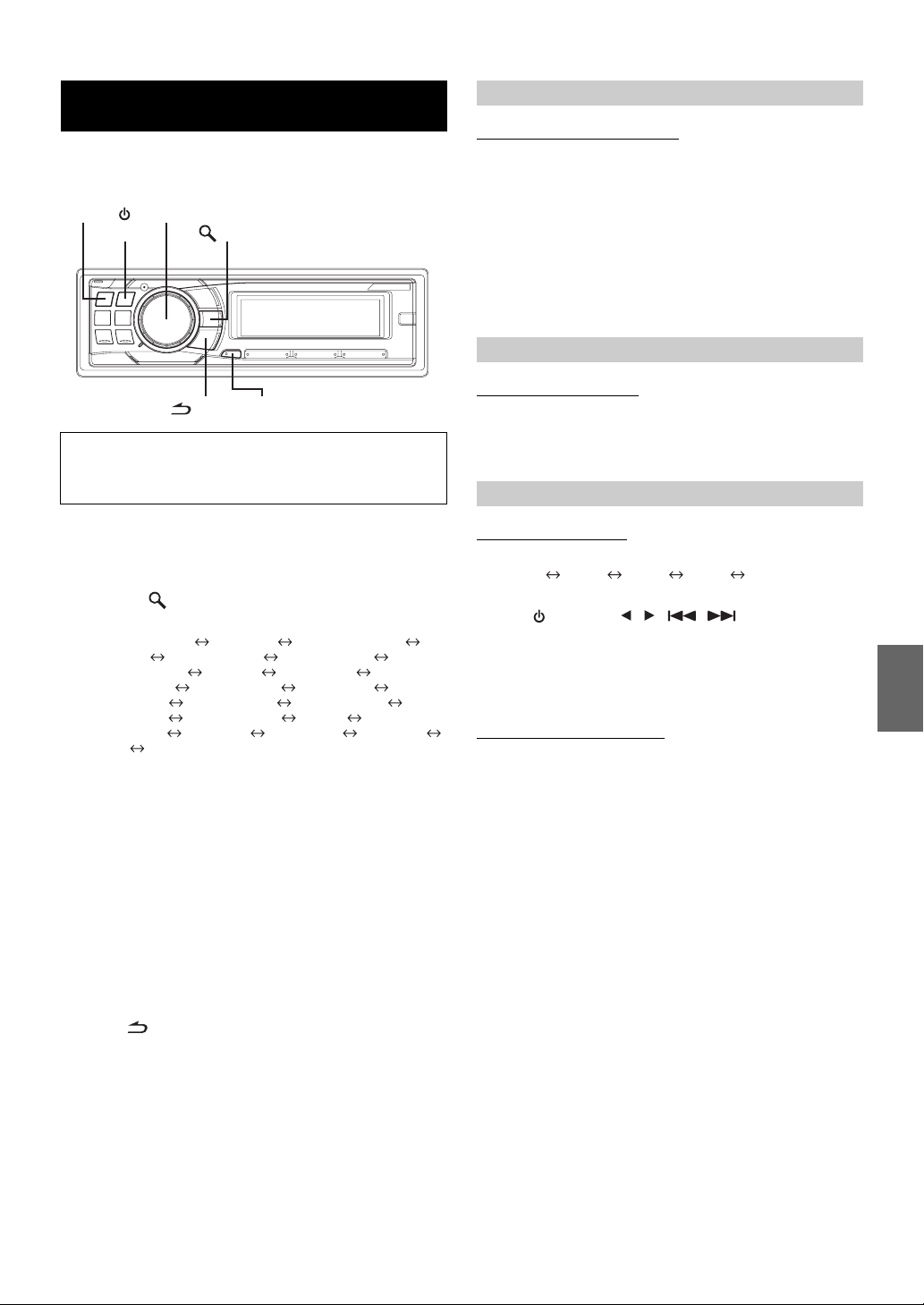

Ljudinställningar

SOURCE/

Inställning av subwoofernivå/basnivå/ diskantnivå/balans (vänster - höger)/ fader (fram - bak)/defeat

Vridkontroll (AUDIO/LOUD)

BAND/TA

/ESC

/ENT

SOUND SETUP

Ställa in subwoofernivån

Du kan ändra subwoofernivån efter din egen smak.

Tryck på SOUND SETUP om du vill aktivera ljudinställningsläget.

Vrid vridkontrollen för att välja justeringsläget

SUBW LEVEL och tryck sedan på

SUBW LEVEL*1 BASS*2 TREBLE*2 HPF*2 BLACK OUT SUBW LEVEL

Vrid vridkontrollen till önskad subwoofernivå (0~+15).

• Om ingen åtgärd utförs under 15 sekunder återgår enheten

automatiskt till normalläget

*1När subwooferläget har ställts in på OFF kan nivån inte justeras. Se

”Ställa Subwoofer ON/OFF” ( justeringen genom att trycka på vridomkopplaren (AUDIO). Se ”Inställning av subwoofernivå/basnivå/diskantnivå/balans (vänster höger)/fader (fram - bak)/defeat” (

*2Den här funktionen fungerar inte när DEFEAT är inställd på ON.

sidan 17). Du kan också göra

sidan 15).

/ENT.

Tryck på vridkontrollen (AUDIO) flera gånger för att välja önskat läge.

Varje gång denna knapp trycks in ändras läget enligt följande:

SUBW LEVEL* BASS LEVEL TREBLE LEVEL BALANCE FADER DEFEAT VOLUME SUBW LEVEL

Subwoofernivå: 0 ~ +15 Basnivå: –7 ~ +7 Diskantnivå: –7 ~ +7 Balans: L15 ~ R15 Fader: R15 ~ F15 Defeat: ON/OFF Volym: 0 ~ 35

• Om du inte utför någon åtgärd inom 5 sekunder efter att ha valt läget

SUBW LEVEL, BASS LEVEL, TREBLE LEVEL, BALANCE, FADER eller DEFEAT återgår enheten automatiskt till normalläge.

* När subwooferläget har ställts in på OFF kan nivån inte justeras. Se

”Ställa Subwoofer ON/OFF” (

Vrid vridkontrollen tills du fått det ljud du vill ha i respektive läge.

Genom att ställa in DEFEAT ON återställs tidigare justerade inställningar av BASS och TREBLE till fabriksinställningarna. Beroende på vilka komponenter som anslutits kan det hända att vissa funktioner eller indikeringssätt inte fungerar.

sidan 17).

Ställa in baskontrollen

Du kan ändra basfrekvensframhävningen efter din egen smak.

Tryck på SOUND SETUP om du vill aktivera ljudinställningsläget.

Vrid vridkontrollen för att välja läget för justering av BASS (bas) och tryck sedan på

SUBW LEVEL*3 BASS*4 TREBLE*4 HPF*4 BLACK OUT SUBW LEVEL

Ställa in basmittfrekvensen

-1 Tryck på BAND/TA för att välja önskad basmittfrekvens.

80 Hz 100 Hz 200 Hz 60 Hz 80 Hz

Förstärker de visade basfrekvensintervallen.

Ställa in basbandbredden

-2 Tryck på SOURCE/ för att välja önskad basbandbredd.

/ENT.

Ändrar den förstärkta basbandbredden till bred eller smal.

bredare inställning förstärker ett bredare

En frekvensintervall över och under mittfrekvensen. En smalare inställning förstärker bara frekvenser nära mittfrekvensen.

15-SE

Ställa in basnivån

-3*5Vrid

• Om ingen åtgärd utförs under 15 sekunder återgår enheten

• Basnivåinställningarna sparas individuellt för varje källa (FM, MW

•

*3När subwooferläget är inställt på OFF, kan dess nivå inte justeras.

*4Den här funktionen fungerar inte när DEFEAT är inställd på ON. *5Du kan också göra justeringen genom att trycka på vridkontrollen

vridkontrollen

Du kan förstärka eller försvaga basnivån.

Håll /ESC intryckt i minst 2 sekunder för att återgå till normalläget.

automatiskt till normalläget

(LW), CD o.s.v.) tills inställningen ändras. Inställningarna för basfrekvens och basbandbredd som justeras för en källa gäller för alla andra källor (FM, MW (LW), CD, o.s.v.). Beroende på vilka komponenter som anslutits kan det hända att vissa funktioner eller indikeringssätt inte fungerar. Däremot kan basnivån fortfarande justeras om en ljudprocessor med basfunktion är ansluten.

Se “Ställa Subwoofer ON/OFF” (

(AUDIO). Se ”Inställning av subwoofernivå/basnivå/diskantnivå/ balans (vänster - höger)/fader (fram - bak)/defeat” (

till önskad basnivå (–7~+7).

sidan 17).

sidan 15).

Ställa in diskantkontrollen

Du kan ändra diskantfrekvensframhävningen efter din egen smak.

Tryck på SOUND SETUP om du vill aktivera ljudinställningsläget.

Vrid vridkontrollen för att välja läget för justering av TREBLE (diskant) och tryck sedan på

SUBW LEVEL*6 BASS*7 TREBLE*7 HPF*7 BLACK OUT SUBW LEVEL

/ENT.

Justera högpassfiltret

Högpassfiltret på den här enheten kan justeras efter din smak.

Tryck på SOUND SETUP om du vill aktivera ljudinställningsläget.

Vrid vridkontrollen för att välja läget för justering av HPF och tryck sedan på

SUBW LEVEL*9 BASS*10 TREBLE*10 HPF*10 BLACK OUT SUBW LEVEL

Välj önskad HPF-frekvens genom att vrida på vridkontrollen.

OFF 80 Hz 120 Hz 160 Hz

Håll /ESC intryckt i minst 2 sekunder för att återgå till normalläget.

• Om ingen åtgärd utförs under 15 sekunder återgår enheten

automatiskt till normalläget

• När en extern ljudprocessor är ansluten kan den här inställningen

inte göras.

*9När subwooferläget är inställt på OFF, kan dess nivå inte justeras.

Se “Ställa Subwoofer ON/OFF” (

*10Den här funktionen fungerar inte när DEFEAT är inställd på ON.

/ENT.

sidan 17).

Blackout-läge På och Av (endast)

När du aktiverar blackout-läget stängs displayen av för att minska strömförbrukningen. De energiresurser som frigörs förbättrar ljudkvaliteten.

Ställa in diskantmittfrekvensen

-1 Tryck på BAND/TA för att välja önskad diskantmittfrekvens.

10,0 kHz 12,5 kHz 15,0 kHz 17,5 kHz 10,0 kHz

Förstärker de visade diskantfrekvensintervallen.

Ställa in diskantnivån

-2*8Vrid

vridomkopplaren

Du kan förstärka diskantnivån.

Håll /ESC intryckt i minst 2 sekunder för att återgå till normalläget.

• Om ingen åtgärd utförs under 15 sekunder återgår enheten

automatiskt till normalläget

• Diskantnivåinställningarna sparas individuellt för varje källa (FM,

MW (LW), CD o.s.v.) tills inställningen ändras. Inställningarna för diskantfrekvens som justeras för en källa gäller för alla andra källor (FM, MW (LW), CD o.s.v.).

• Beroende på vilka komponenter som anslutits kan det hända att vissa

funktioner eller indikeringssätt inte fungerar. Däremot kan diskantnivån fortfarande justeras om en ljudprocessor med diskantfunktion är ansluten.

*6När subwooferläget är inställt på OFF, kan dess nivå inte justeras.

Se “Ställa Subwoofer ON/OFF” ( *7Den här funktionen fungerar inte när DEFEAT är inställd på ON. *8Du kan också göra justeringen genom att trycka på vridkontrollen

(AUDIO). Se ”Inställning av subwoofernivå/basnivå/diskantnivå/

balans (vänster - höger)/fader (fram - bak)/defeat” (

till önskad diskantnivå (–7~+7).

sidan 17).

sidan 15).

Tryck på SOUND SETUP om du vill aktivera ljudinställningsläget.

Vrid vridkontrollen för att välja läget för justering av BLACK OUT och tryck sedan på

SUBW LEVEL*11 BASS*12 TREBLE*12 HPF*12 BLACK OUT SUBW LEVEL

Vrid vridkontrollen till B.OUT. ON/OFF.

B.OUT OFF (grundinställning) B.OUT ON

• När Black Out är inställt på ON stängs hela displayen av efter 5

sekunder.

• Om en knapp på enheten trycks in i blackout-läget, visas funktionen

under fem sekunder vartefter displayen återgår till blackout-läget.

Om du vill avbryta B.OUT-läget väljer du OFF i steg 3.

*11När subwooferläget har ställts in på OFF kan nivån inte justeras. Se

”Ställa Subwoofer ON/OFF” (

*12Den här funktionen fungerar inte när DEFEAT är inställd på ON.

sidan 17).

/ENT.

16-SE

Ställa Subwoofer ON/OFF

Aktivera/avaktivera Loudness

När subwoofern är inkopplad kan du justera dess utsignalsnivå (se sidan 15).

Håll SOUND SETUP intryckt i minst 2 sekunder för att aktivera Subwoofer-valläget.

Vrid vridkontrollen för att välja läget SUBWOOFER och tryck sedan på

SUBWOOFER SUBW SYSTEM SUBWOOFER

Vrid vridkontrollen för att välja SUBW ON/OFF och tryck sedan på

SUBW ON (grundinställning) SUBW OFF

Håll /ESC intryckt i minst 2 sekunder för att återgå till normalläget.

• Om ingen åtgärd utförs under 15 sekunder återgår enheten

automatiskt till normalläget.

/ENT.

Ställa in subwoofersystemet

När subwoofer-högtalaren är aktiverad kan du välja SYS 1 eller SYS 2 för önskad subwoofer-effekt.

Håll SOUND SETUP intryckt i minst 2 sekunder för att aktivera Subwoofer-valläget.

Vrid vridkontrollen för att välja läget SUBW SYSTEM och tryck sedan på

SUBWOOFER SUBW SYSTEM SUBWOOFER

/ENT.

Loudness inför en särskild låg- och högfrekvenshöjning på låga lyssningsvolymer. Detta kompenserar för örats lägre känslighet på basoch diskantfrekvenser.

Håll vridkontrollen (LOUD) intryckt i minst 2 sekunder för att växla loudnessläget.

• Den här funktionen fungerar inte när DEFEAT är inställd på ON.

• När en extern ljudprocessor är ansluten kan den här inställningen

inte göras.

Vrid vridkontrollen för att välja läget SUBW SYS 1 eller SUBW SYS 2 och tryck sedan på

Välj antingen SYS 1 eller SYS 2 för önskad subwoofer-effekt.

SUBW SYS 1 (grundinställning) SUBW SYS 2

SUBW SYS 1: Subwoofervolymen ändras enligt

SUBW SYS 2: Subwoofervolymen ändras inte enligt

Håll /ESC intryckt i minst 2 sekunder för att återgå till normalläget.

• Om ingen åtgärd utförs under 15 sekunder återgår enheten

automatiskt till normalläget.

• Den här funktionen fungerar inte när Subwoofer är inställd på OFF.

huvudvolymens inställning.

huvudvolymens inställning. Även om volymen t.ex. är låg, kan subwoofern fortfarande höras.

/ENT.

17-SE

Andra funktioner

VIEW

Textvisning

Textinformation, t.ex. skivans eller spårets namn, visas om skivan är kompatibel med CD-text. Du kan också visa mappnamn, filnamn och etiketter o.s.v. medan du spelar upp MP3/WMA/AAC-filer.

Tryck på VIEW.

Visningen växlar varje gång knappen trycks in.

• När TEXT SCROLL är inställd på SCROLL MANU, kan du hålla

VIEW intryckt i minst 2 sekunder så rullas den aktuella texten en

gång (utom i radioläge).

Visning i radioläge: Om det finns PS-information (programservicenamn)

PS (Programtjänstens namn)*1 RADIOTEXT PS (Programtjänstens namn)

Om det inte finns PS-information (programservicenamn)

FREKVENS RADIOTEXT FREKVENS

Visning i CD-läge:

SPÅRNR./SPELAD TID TEXT (SKIVNAMN)*2 TEXT (SPÅRNAMN)*2 SPÅRNR./SPELAD TID

Visning i MP3/WMA/AAC-läge:

FILNR./SPELAD TID MAPPNR./FILNR. MAPPNAMN FILNAMN ARTISTNAMN*3 ALBUMNAMN*3 LÅTNAMN*3 FILNR./SPELAD TID

Visning i BT AUDIO-läge:

Följande visning visas bara när en telefon eller en Bluetooth Streamingenhet med metadatafunktion är rätt ansluten med en Bluetoothgränssnittsmodul. Mer information finns i bruksanvisningen till Bluetooth-gränssnittsmodulen.

FÖRVAL NR. ARTISTNAMN*4 ALBUMNAMN*4 LÅTNAMN*4 FÖRVAL NR.

*1Tryck och håll VIEW under minst 2 sekunder i PS-visningsläge.

Frekvensen visas under 5 sekunder. *2Visas under uppspelning av skivor med CD-text.

*3ID3-etikett/WMA-etikett

Om en MP3/WMA/AAC-fil innehåller ID3/WMA-etiketter visas de i sin helhet (t ex låtnamn, artistnamn och skivnamn). All annan etikettdata ignoreras. Om TEXT SCROLL (sidan 20) är inställd på “SCROLL AUTO”, rullar etikettinformationen automatiskt.

*4När en BT AUDIO-signal tas emot, visas textinformation som artist,

album och låt. Om det inte finns någon textinformation visas “ARTIST”/“ALBUM”/ “SONG”.

Om indikeringsvisningen

Det spelade spårets position bland alla spår på skivan visas. Nedan visas exempel.

Blinkar i sökläget när vridkontrollen vrids. Blinkar också när t.ex. snabbspolning utförs.

Tänds i läget SETUP eller för SOUND-inställningsmenyn.

Indikator/

Läge

*1Etikettinformation

Om etikettinformation saknas visas inte ”ARTIST”/”ALBUM”/ ”SONG”.

*2Rotmappen för DISC visas som ”FOLDER”. USB-minnets rotmapp

visas som ”ROOT”.

*3Om text saknas (skivnamn eller spårnamn), visas ”DISC TEXT”/

”TRACK TEXT”.

CD-läge

––

Te xt (Skivnamn* visas

Te xt (Spårnamn* visas

MP3/WMA/AAC/

USB-ljudläge

Mappnamn*2 visas

Artistnamn*1 visas

Albumnamn*1

)

visas

Songnamn *1 /

)

Filnamn visas

iPod/BT Audio-

läge

––

Artistnamn*1 visas

Albumnamn*1 visas

Songnamn *1 visas

Om ”Text”

Text:

Textkompatibla CD-skivor innehåller textinformation som t.ex. skivnamn och spårnamn. Sådan textinformation kallas här ”text”.

• Det kan hända att vissa tecken inte kan visas korrekt beroende på

tecknets typ.

• CD-växlaren måste också vara CD-textkompatibel för att

textinformationen ska kunna visas.

• Beroende på innehållet kan det hända att text- eller

etikettinformationen inte återges korrekt.

18-SE

SETUP

Du kan anpassa enheten på ett flexibelt sätt så att den passar dig och ditt användningssätt. Från SETUP-menyn kan du anpassa ljudet, visningen o.s.v.

BAND/TA

Vridkontroll

/ENT

SOURCE/

BLUETOOTH IN

Ställa in Bluetooth-anslutning

BT IN ADAPTER / BT IN OFF (grundinställning)

Om en Bluetooth-box är ansluten (tillval) kan du ringa upp med handsfree om du har en Bluetooth-mobiltelefon. Gör den här inställningen när Bluetooth-boxen är ansluten och Bluetooth-funktionen används. Mer information finns i bruksanvisningen för Bluetooth-boxen (tillval). Ange ADAPTE när Bluetooth-boxen är ansluten.

• Om den Bluetoot-box som är kompatibel med

röstuppringningsfunktionen är ansluten kan Voice Dial användas.

Anpassa ljud

F/SETUP

/ESC

Använd steg 1 till 4 för att välja det SETUP-läge som du vill ändra. Se motsvarande avsnitt nedan för mer information om det valda SETUP-alternativet.

Håll F/SETUP intryckt i minst 2 sekunder för att aktivera SETUP-läget.

Vrid vridkontrollen för att välja SETUP-menyn och tryck på

(t.ex. välj POWER IC)

BLUETOOTH IN*1 FM-LEVEL RDS REGIONAL*2 PI SEEK*3 ALERT PTY31*4 ILLUMINATION LCD CONTRAST DIMMER PLAY MODE SCROLL TYPE TEXT SCROLL INT MUTE*5 AUX+ SETUP AUX+ NAME*6 AUX IN GAIN*6 DIGITAL AUX D-AUX NAME*7 AUX IN AUX NAME*8 POWER IC LANGUAGE STEERING DEMO BLUETOOTH IN

*1Visas endast när INT Mute är inställt på OFF och ett annat läge än

BT AUDIO är inställt. *2Se ”Mottagning av regionala (lokala) RDS-stationer” (sidan 9). *3Se ”PI SEEK-instälning” (sidan 10). *4Se ”Ställa in PTY31-mottagning (nödllagessändning)” (sidan 10). *5Visas endast när BLUETOOTH IN är inställd på OFF. *6Visas endast när AUX+ SETUP är inställd på ON. *7Visas endast när DIGITAL AUX är inställd på ON. *8Visas endast när AUX IN är inställd på ON.

/ENT.

Justera källsignalnivåer

FM-LEVEL HI (grundinställning) / FM-LEVEL LOW

Om skillnaden mellan CD-spelaren och FM-radion är för stor ska FMsignalstyrkan justeras.

Anpassa displayen

Ändra belysningsfärg

ILLUMI TYPE1 (grundinställning) / TYPE2 / TYPE3 / TYPE4 / TYPE5

TYPE1 TYPE2 TYPE3 TYPE4 TYPE5

Du kan ändra belysningsfärgen för följande sex knappar. SOURCE/ , BAND/TA, , , , .

TYPE1:

När de sex knapparna har blå färg är färgen för de övriga grön.

TYPE2:

När de sex knapparna har grön färg är färgen för de övriga grön.

TYPE3:

När de sex knapparna har blå färg är färgen för de övriga röd.

TYPE4:

När de sex knapparna har gul färg är färgen för de övriga röd.

TYPE5:

När de sex knapparna har röd färg är färgen för de övriga röd.

Justera displayens kontrast

CONTRAST

Du kan justera displayens kontrast för att göra den mer synlig.

Kontrast kan justeras mellan -5 och +3.

• Grundinställningen är ”0”.

Vrid vridkontrollen för att ändra inställningen.

(t.ex. välj POWER IC ON eller POWER IC OFF)

Håll F/SETUP intryckt i minst 2 sekunder för att återgå till normalläget.

• Tryck på /ESC för att återgå till det föregående läget.

• Om ingen åtgärd utförs under 60 sekunder återgår enheten

automatiskt till normalläget.

19-SE

Dimmerkontroll

DIMMER AUTO (grundinställning) / DIMMER MANU

Ställ in DIMMER-kontrollen på AUTO för att minska belysningens ljusstyrka när fordonets strålkastare är inställda på ON. Det här läget är användbart om du tycker att enhetens knappljus lyser för starkt på natten.

• Om fordonet har en dimmerkontroll för instrumentpanelen ska du

aldrig ansluta DIMMER-kabeln (orange) från radion till denna

dimmerkontroll.

Inställning av typ av rullning för text

SCROLL TYPE1 / SCROLL TYPE2 (grundinställning)

Två olika typer av rullning kan väljas. Du kan välja den rullningstyp du önskar.

SCROLL TYPE1: Tecken rullar från höger till vänster, ett tecken

åt gången.

SCROLL TYPE2: Orden byggs upp från vänster till höger, ett

tecken åt gången. När displayen är full rensas den och återstående ord visas på samma sätt tills alla ord i titeln har visats.

Inställning för rullning av text (TEXT SCROLL)

SCROLL AUTO / SCROLL MANU (grundinställning)

CD-spelaren kan rulla skiv- och spårnamn inspelade på skivor med CD-TEXT, såväl som textinformation för MP3/WMA/AAC-filer, mappnamn och etiketter.

SCROLL AUTO: CD-textinformation, textinformation för mapp-

och filnamn samt etiketter rullas automatiskt.

SCROLL MANU: Displayen rullas när du laddar en skiva eller

när en kanal eller ett spår ändras, o.s.v.

• Enheten rullar CD-textnamn, filnamn eller etiketter.

Ställa in språkteckensnitt

LAN GUAGE 1 (grundinställni ng ) / LANGUAGE 2 / LANGUAG E 3

Tre olika typer av teckensnitt kan väljas.

LANGUAGE 1: Normalt teckensnitt LANGUAGE 2: Europeiskt teckensnitt LANGUAGE 3: Ryskt teckensnitt

Demonstration

DEMO ON / DEMO OFF (grundinställning)

Denna enhet har en demonstrationsfunktion för displayen.

• Avbryt demoläget genom att ställa enheten på DEMO OFF.

MP3/WMA/AAC

Spela upp MP3/WMA/AAC-data (PLAY MODE)

CD-DA (grundinställning) / CD-DA&MP3

Den här enheten kan spela upp CD-skivor med både CD- och MP3/ WMA/AAC-data (skapat i formatet Enhanced CD (CD Extra)). I vissa situationer kan det däremot vara problem med att spela upp en Enhanced CD. I så fall kan du välja att bara spela upp en session som innehåller CD-data. Om en skiva innehåller både CD- och MP3/WMA/ AAC-data börjar uppspelningen från den del av skivan som innehåller CD-informationen.

CD-DA: Endast den CD-data som finns i Session 1 kan

CD-DA&MP3: CD-data, MP3/WMA/AAC-filer i blandat läge och

spelas.

multi-session-skivor kan spelas upp.

• Gör den här inställningen innan du sätter in en skiva. Om en skiva

redan är isatt tar du ut den.

Extern enhet

Anslutning till en extern förstärkare

POWER IC ON (grundinställning) / POWER IC OFF

När en extern förstärkare är ansluten förbättras ljudkvaliteten om strömförsörjningen till den interna förstärkaren kopplas ur.

POWER IC OFF:

POWER IC ON:

HÖGTALARE HÖGER FRAM

Använd det här läget när enhetens linjeutgång används för att driva en extern förstärkare. I det här läget är huvudenhetens interna förstärkare avstängd och kan inte driva högtalarna.

Fram

Förstärkare

Högtalarna drivs av den inbyggda förstärkaren.

vänster Fram

höger

Bak vänster

Bak höger

Högtalare

Fram höger

20-SE

HÖGTALARE HÖGER BAK

HÖGTALARE VÄNSTER BAK

HÖGTALARE VÄNSTER FRAM

Bak höger

Bak vänster

Fram vänster

• Systemet avger inget ljud när förstäkarutsignalen är inställd på OFF.

Ställa in anpassningsbar rattfjärrkontroll

STEERING ON / STEERING OFF (grundinställning)

Enheten är kompatibel med den adaptiva rattfjärrkontrollen. Med denna funktion kan enheten styras genom att signaler från rattfjärrkontrollen överförs till enheten. För att använda rattfjärrkontrollen trycker du på följande knappar efter att du har valt inställningen ON och tryckt in Kontakta din närmaste Alpine-återförsäljare för mer information.

Välj tilldelad funktion genom att vrida på

(t.ex. välj SOURCE)

POWER SOURCE BAND VOL. UP VOL. DN PAU SE MUTE BWD FWD P. UP P. DN A.PROC POWER

/ENT

vridkontrollen

FF SOURCE FF

Tryck på knappen på rattfjärrkontrollen tills det ändrade signalvärdet för rattfjärrkontrollen visas till vänster i displayen.

(Tryck exempelvis på SOURCE på knappen på rattfjärrkontrollen.)

Den ändrade signalen från rattfjärrkontrollen visas till vänster i displayen.

DE SOURCE FF

Ändrat signalvärde för rattfjärrkontrollen

Tryck på /ENT för att aktivera inställningarna.

Det bekräftade signalvärdet för rattfjärrkontrollen visas till höger i displayen. Med detta tillvägagångssätt tilldelas enhetens funktion till knappen på rattfjärrkontrollen.

DE SOURCE DE

Det bekräftade signalvärdet för rattfjärrkontrollen

Upprepa steg 1 till 3 och ställ in varje knapp.

När inställningarna är klara trycker du på /ESC för att återgå till föregående läge.

In/urkoppling av automatiskt ljudavstängning (INT MUTE)

MUTE ON / MUTE OFF (grundinställning)

Om en ansluten enhet har avbrottsläget aktiverat stängs ljudet automatiskt av när enheten sänder en avbrottssignal.

Ställa in AUX+ SETUP-läget

AUX+ ON / AUX+ OFF (grundinställning)

En extern enhet (t.ex. en bärbar musikspelare) kan anslutas till iPod Direct-kontakten på enheten. En iPod Direct/RCA-gränssnittskabel (tillval) krävs. En bärbar musikspelare och en iPod kan inte anslutas till iPod Directkontakten samtidigt.

AUX+ ON: Ställ in på ON när en bärbar enhet är ansluten. Om

AUX+ OFF: Ställ in på OFF när en iPod är ansluten.

Du kan ändra visningen av AUX+-namn när AUX+ SETUP är inställd på ON. Tryck på välj AUX+ NAME genom att vrida på vridkontrollen och tryck sedan på

/ENT. Vrid sedan på vridkontrollen för att välja det AUX+-

namn som önskas.

Ställa in AUX+-nivån (AUX IN GAIN)

LOW (grundinställning) / HIGH

När du valt ON i ”Ställa in AUX+ SETUP-läget” kan den här inställningen göras.

LOW: Minskar den externa insignalsnivån. HIGH: Ökar den externa insignalsnivån.

Ställa in den externa digitalingången

D-AUX ON / D-AUX OFF (grundinställning)

När en ALPINE Ai-NET-kompatibel digital ljudprocessor (PXA-H701) och en DVD-spelare (DVE-5207) inte kompatibel med Ai-NET är ansluten, ställ in DIGITAL AUX på ON för att njuta av 5.1-kanals surroundljud. Du kan ändra visningen av Digital AUX-namn när DIGITAL AUX är inställd på ON. Tryck på ON och välj DIGITAL AUX-namn genom att vrida på vridkontrollen och tryck sedan på det Digital AUX-namn som önskas.

• Tryck på SOURCE/ och välj DIGITAL-AUX-läget och justera

volymen o.s.v.

• När valet har angivits ska du stänga av tändlåset och starta motorn

igen. Inställningen för den optiska digitala brytaren har slutförts.

• Beroende på den anslutna ljudprocessorn, kan ljudet från DVD-

spelaren höras även om källan ändras till en annan. Om detta inträffar stänger du av DVD-spelaren.

Ställa in AUX-läget (V-Link)

AUX IN ON / AUX IN OFF (grundinställning)

Du kan ansluta ljudet från en TV eller en videobandspelare genom att ansluta en extra Ai-NET/RCA-kabel (KCA-121B) eller Versatile Link Terminal (KCA-410C) till den här komponenten. Du kan ändra visningen av AUX-namn när AUX IN är på. Tryck på

/ENT när AUX IN är inställd på ON och välj AUX NAME genom att vrida på vridkontrollen och tryck sedan på /ENT. Vrid sedan på vridkontrollen för att välja det AUX-namn som önskas. Om KCA-410C är ansluten kan du välja två AUX-namn.

• När KCA-410C används kan två externa enheter med RCA-utgångar

anslutas. I sådana fall väljer du önskad enhet genom att trycka på

SOURCE/ BAND/TA.

SOURCE/ är intryckt och AUX+, matas ljudet

från den bärbara enheten in.

/ENT när AUX+ SETUP är inställd på ON och

/ENT när DIGITAL AUX är inställd på

/ENT. Vrid sedan på vridkontrollen för att välja

för att välja AUX-läget och sedan trycka på

21-SE

USB-minne (tillval)

Spela upp MP3/WMA/AAC-filer med USB-minnet (tillval)

SOURCE/

Styra USB-minne (tillval)

Ett USB-minne kan anslutas till enheten. Med ett USB-minne anslutet till enheten kan du styra USB-minnet från enheten.

• Kontrollerna för USB-minne på enheten fungerar bara om ett USB-

minne är anslutet.

Om du ansluter ett USB-minne med MP3/WMA/AAC-filer kan du spela upp dem på enheten.

Tryck på

Displayen växlar varje gång knappen trycks in.

TUNER DISC USB AUDIO iPod*1 / AUX+*2 BT AUDIO*3 CHANGER*4 TUNER

*1Visas endast när iPod är ansluten och AUX+ SETUP är inställt på

OFF, se ”Ställa in AUX+ SETUP-läget” (

*2Visas endast när AUX+ SETUP är inställt på ON, se ”Ställa in

AUX+ SETUP-läget” (

*3Visas bara när BLUETOOTH IN är inställt på ADAPTE, se

”Ställa in Bluetooth-anslutning” (sidan 19).

*4Endast när CD-växlaren är ansluten.

Om du vill pausa uppspelningen trycker du på / .

Tryck på / igen för att återuppta uppspelningen.

• Rotmappen visas som “ROOT” i mappsökningsläget.

• Enheten spelar upp filer i USB-minnet med samma kontroller och

lägen som uppspelning av CD-skivor med MP3/WMA/AAC. Mer information finns i ”CD/MP3/WMA/AAC” på sidorna

14.

• Innan du kopplar bort ett USB-minne måste du ändra till en annan

källa eller göra paus i uppspelningen.

• Uppspelningstiden visas kanske inte korrekt när en fil som spelats in i

VBR-format (Variable Bit Rate) spelas upp.

SOURCE/

för att växla till USB AUDIO-läget.

sidan 21).

sidan 11 till

22-SE

iPod® (tillval)

VIEW

/ENT

/ESC

sidan 21).

Snabbvals-knappar

(1 till 6)

sidan 21).

SOURCE/

Vridkontroll

En iPod® kan anslutas till den här enheten via ALPINE FULL SPEED™-anslutningskabeln (KCE-422i) (säljs separat). När den här enheten ansluts med kabeln kan reglagen på iPod inte användas.

• Ställ in AUX+ SETUP på OFF när en iPod är ansluten (se ”Ställa in

AUX+ SETUP-läget” på

• Om Bluetooth-boxen och en iPod är anslutna samtidigt måste du

koppla bort iPod från Bluetooth-boxen när du ställer in ACC på OFF.

iPods som går att använda tillsammans med denna enhet

• Denna enhet kan användas med fjärde generationens iPod eller senare, iPod photo, iPod mini eller iPod nano.

• iPods med beröringskänsligt eller rullbart hjul är inte kompatibel med dockningsanslutningen, och kan därför inte anslutas till enheten.

• Enheten kan användas tillsammans med följande iPodversioner.

Fjärde generationens iPod Femte generationens iPod iPod photo iPod mini Första generationens iPod nano Andra generationens iPod nano

• Om enheten används med iPod-programvaruversioner av iTunes

äldre än 7.1.0.59, kan rätt funktion och prestanda inte garanteras.

Uppspelning

Tryck på SOURCE/ för att växla till iPod-läget.

Displayen växlar varje gång knappen trycks in.

TUNER DISC USB AUDIO iPod*1 / AUX+*2 BT AUDIO*3 CHANGER*4 TUNER

*1Visas endast när iPod är ansluten och AUX+ SETUP är inställt på

OFF, se ”Ställa in AUX+ SETUP-läget” (

*2Visas endast när AUX+ SETUP är inställt på ON, se ”Ställa in

AUX+ SETUP-läget” (

*3Visas bara när BLUETOOTH IN är inställt på ADAPTE, se

”Ställa in Bluetooth-anslutning” (sidan 19).

*4Endast när CD-växlaren är ansluten.

Håll ned .

Om du vill pausa uppspelningen trycker du på / .

Tryck på / igen för att återuppta uppspelningen.

• En låt som spelas upp på iPod medan den är ansluten till enheten

fortsätter att spelas upp från det ställe den pausades på när iPoden kopplas bort.

• Om du lyssnar på ett avsnitt ur en vald podcast eller ljudbok kan du

växla avsnitt genom att trycka på

• Ett avsnitt kan ha flera kapitel. Du kan byta kapitel genom att trycka

på

eller .

Söka efter önskad låt

En iPod kan innehålla hundratals spår. Genom att använda filetikettsinformation och hålla dessa låtar organiserade i spellistor kan enhetens sökfunktioner göra det lättare att hitta önskad låt. Alla musikkategorier har sin egen individuella hierarki. Använd något av söklägena Spellista/Artist/Album/Låt/Podcast/Genre/Kompositör/ Ljudbok för att begränsa sökningarna baserat på tabellen nedan.

Hierarki 1 Hierarki 2 Hierarki 3 Hierarki 4

Spellista

(PLAYLIST)

Artist (ARTIST)* Album* Låt —

Album

(ALBUM)*

Låt (SONG) — — —

Podcast Episod — —

Genre

(GENRE)*

Kompositör

(COMPOSER)*

Ljudbok

(AUDIOBOOK)

Ett exempel: söka efter artistnamn. I följande exempel beskrivs hur en ARTIST-sökning utförs. Du kan använda ett annat sökläge för samma åtgärd, även om hierarkin skiljer sig.

Aktivera sökläget genom att trycka på /

Vrid vridkontrollen för att välja sökläget ARTIST och tryck sedan på

PLAYLIST ARTIST ALBUM SONG PODCAST

GENRE COMPOSER AUDIOBOOK PLAYLIST

Vrid vridkontrollen för att välja önskad artist och tryck på

Vrid vridkontrollen för att välja önskat album och tryck på

Låt — —

Artist* Album* Låt

Album* Låt —

— — —

/ENT.

ENT

Tryck på eller för att välja önskat spår.

Gå tillbaka till början av aktuellt spår:

Tryck på .

Snabbt bakåt genom aktuell låt:

Håll ned .

Fortsätt till början av nästa spår:

Tryck på .

Snabbt framåt genom aktuell låt:

23-SE

Vrid vridkontrollen för att välja önskad låt och tryck på

Den valda låten spelas upp.

• När du har hållit /ENT intryckt i minst 2 sekunder i varje

hierarki (förutom Song och Audiobook) så spelas alla låtar i den valda hierarkin upp.

• Välj [ALL] i sökläget med ”*”, tryck och håll ned /ENT i minst 2

sekunder för att spela alla låtar på din iPod eller det valda sökläget.

• Om du i sökläge håller /ESC intryckt i 2 sekunder eller inte utför

någon åtgärd på 10 sekunder, avbryts sökläget.

• Tryck på /ESC i sökläget för att återgå till föregående läge.

• När sökning görs under M.I.X.-uppspelning, avbryts M.I.X.-

uppspelningsläget.

• ”NO SONG” visas om det inte finns några låtar i den valda

spellistan i sökläget PLAYLIST.

• ”NO PODCAST” visas om det inte finns några podcastdata i

sökläget PODCAST.

• ”NO AUDIOBOOK” visas om det inte finns några podcastdata i

sökläget AUDIOBOOK.

• Om ”iPod-namnet” i iPoden väljs i det önskade sökläget för spellista

och håller /ENT intryckt i minst 2 sekunder spelas alla låtar i iPoden upp.

• Beroende på iPodmodell hanteras inte podcastsökningar.

• Om du trycker på någon av snabbvalsknapparna (1 till 6) i sökläge,

kan en sökning göras snabbt genom att hoppa till önskad plats. För mer information se ”Direktsökningsfunktionen” på sidan

/ENT.

/ENT trycks in, kan du söka efter alla låtar i iPoden. Om du

sidan 24.

Snabbsökning

Du kan söka efter en låt bland alla låtar i iPoden utan att välja album, artist, o.s.v.

Tryck och håll /ENT intryckt under minst 2 sekunder för att aktivera läget för snabbsökning.

Direktsökningsfunktion

Med enhetens direktsökningsfunktion kan du söka efter ett album, en låt, o.s.v. mer effektivt. I läge Spellista/Artist/Album/Låt/ Genre/Kompositör/Ljudbok kan du snabbt hitta rätt låt.

I sökläget trycker du på någon av snabbvalsknapparna (1 till 6) för att snabbt hoppa över en viss del av låtinnehållet.

Exempel på låtsökning: Om det finns 100 låtar i din iPod är de indelade i 6 grupper med procentandelar (se nedan). Dessa grupper är tilldelade snabbvalsknapparna (1 till 6).

Exempel 1: Anta att den låt du söker efter finns runt mitten (50%) av din musiksamling: tryck på knapp 4 för att hoppa till den 50:e låten och vrid sedan på vridkontrollen för att hitta önskad låt.

Exempel 2: Anta att den låt du söker efter finns närmare slutet (83%) av din musiksamling: tryck på knapp 6 för att hoppa till den 83:e låten och vrid sedan på vridkontrollen för att hitta önskad låt.

Alla 100 låtar (100%)

0% 17% 33% 50% 67% 83%

Snabbval

knappar

Låtar

1 2 3 4 5 6

Första

låten

17:e

låten

33:e

låten

50:e

låten

Podcast/

67:e

låten

83:e

låten

Välj Spellista/Artist/Album/Genre/ Kompositör

Vrid vridkontrollen för att välja önskad låt.

Den valda låten spelas omedelbart upp.

• Håll /ESC intryckt i minst 2 sekunder i sökläget om du vill

avbryta. Sökläget avbryts också om ingen åtgärd har utförts inom 10 sekunder.

• Om det finns många låtar i iPod-enheten tar det lång tid att söka

efter låtar.

• Om du trycker på någon av snabbvalsknapparna (1 till 6) i sökläge,

kan en sökning göras snabbt genom att hoppa till önskad plats. För mer information se ”Direktsökningsfunktionen” på sidan

• Den här funktionen är inaktiverad under upprepad uppspelning

(RPT).

sidan 24.

Spellista/artist/album/genre/kompositör kan enkelt ändras. Om du exempelvis lyssnar på en låt från ett valt album, kan albumet ändras.

Tryck på eller för att välja önskad spellista/artist/ album/genre/kompositör.

• Om sökläget användes för att välja en låt är den här funktionen

inaktiverad.

• Om ett album väljs under en artistsökning kan du söka i övriga

album av den artisten.

• Den här funktionen är inaktiverad under slumpvald uppspelning

(M.I.X.).

24-SE

Slumpvis uppspelning (M.I.X.)

Upprepad uppspelning

Den här funktionen på iPoden visas som M.I.X. på enheten.

Blanda album:

Låtarna på varje album spelas upp i rätt ordning. När alla låtar på albumet har spelats upp väljs nästa album slumpmässigt. Detta fortsätter tills alla album har spelats upp.

Blanda låtar:

Spela upp låtarna i en viss kategori (spellista, album, o.s.v.) slumpmässigt. Låtarna i kategorin spelas upp en gång tills alla låtar har spelats upp.

Tryck på 5 .

Låtarna spelas upp i slumpvis ordning.

M.I.X. M.I.X. (av) M.I.X.

(Blanda album)

För att avbryta M.I.X.-uppspelning väljer du (off) genom ovanstående procedur.

• Om en låt har valts i sökningsläget för album innan M.I.X. väljs,

spelas inte spåren upp i slumpmässig ordning även när Blanda

har valts.

album

Blanda ALLA:

Blanda ALLA spelar upp alla låtar i iPod i slumpmässig ordning. Varje låt spelas endast upp en gång tills alla låtar har spelats upp.

Tryck på 6.

Låtarna spelas upp i slumpvis ordning. M.I.X. (av) M.I.X.

(Blanda allt)

För att avbryta M.I.X.-uppspelning väljer du (off) genom ovanstående procedur.

• Om Shuffle ALL väljs, avbryts de valda låtar som spelas upp i

sökläget.

(Blanda

låtar)

Endast Repetera Ett finns tillgängligt för iPod.

Repetera Ett:

En enda låt spelas upp upprepade gånger.

Tryck på 4.

Låten spelas upp flera gånger. RPT (av) RPT

(Repetera Ett)

För att avbryta upprepad uppspelning, väljer du (off) genom ovanstående procedur.

• Under upprepad uppspelning kan inga andra spår väljas genom att

trycka på

eller .

Textvisning

Visa text Du kan visa etikettinformation för ett spår i iPod.

Tryck på VIEW.

Varje gång du trycker ändras visningen.

• När TEXT SCROLL är inställd på MANU, kan du hålla VIEW

intryckt i minst 2 sekunder så rullas den aktuella texten en gång.

SPÅRNR./SPELAD TID ARTISTNAMN* ALBUMNAMN* LÅTNAMN* SPÅRNR./SPELAD TID

* Etikettinformation

”ARTIST”/”ALBUM”/”SONG” visas om etikettinformation saknas.

• Endast alfanumeriska tecken (ASCII) kan visas.

• Om artistens namn, albumets eller låtens titel, som skapats i iTunes,

innehåller för många tecken, kanske inte låtarna kan spelas upp när adaptern är ansluten. Därför rekommenderar vi att du inte använder fler än 250 tecken. Det maximala antalet tecken för huvudenheten är 128 (128 byte).

• Vissa tecken kanske inte visas på rätt sätt.

• ”NO SUPPORT” visas om textinformation inte stöds av enheten.

25-SE

IMPRINT Operation (tillval)

Alpine introducerar IMPRINT - världens första teknik som verkligen eliminerar de akustikproblem i bilen som vanligen försämrar ljudkvaliteten, som gör det möjligt för oss att uppleva musiken på det sätt som artisten avsåg. Se ”Om IMPRINT” ( När IMPRINT-BOX (PXA-H100) (säljs separat) är ansluten till enheten, kan MultEQ och följande ljudinställningar användas.

SOURCE/

Vridkontroll

BAND/TA

/ESC

Ändra MultEQ-läge

MultEQ, som utvecklats av Audyssey Labs, korrigerar automatiskt ljudet för avlyssningsmiljön. Systemet är optimerat för utvalda platser i bilen. För att detta ska fungera måste MultEQ göra mätningar av bilens svarskarakteristika. Kontakta din närmaste Alpine-återförsäljare för mer information.

Håll IMPRINT intryckt i minst 2 sekunder för att växla till MultEQ-läget.

MULTEQ OFF (Manuellt läge) CURVE 1 (MultEQ-1) CURVE 2 (MultEQ-2) MULTEQ OFF (Manuellt läge)

• Curve-läget kan bara väljas när curve 1 och curve 2 är lagrade.

• När du använder MultEQ, ställs MEDIAXPANDER, MX LEV

MODE, CROSSOVER, T.CORR PARA, FACTORY’S EQ, SUBW PHASE, SUBW CHANNEL, TW SETUP, EQ MODE, FILTER TYPE och PARAMETER EQ/GRAPHIC EQ in automatiskt. De går inte längre att justera.

• Om en extern ljudprocessor är ansluten kan inte MultEQ-funktionen

användas.

sidan 33).

/ENT

Snabbvals-knappar

(1 till 6)

IMPRINT

Justera subwoofernivå/basnivå/

diskantnivå/fader (mellan fram och bak)/ balans (mellan vänster och höger)/Black Out i MultEQ-läge

Du kan ändra dessa inställningar efter behov i MultEQ-läget (CURVE 1 eller CURVE 2).

Tryck på IMPRINT för att aktivera MultEQjusteringsläget.

Vrid vridkontrollen för att välja önskat alternativ och tryck på

SUBW LEVEL*1 BASS LEVEL TREBLE LEVEL FADER *2 BALANCE BLACK OUT*3 SUBW LEVEL

Vrid vridkontrollen för att ändra inställningen och tryck sedan på

Subwoofernivå: 0 ~ +15 Basnivå: -7~+7 Diskantnivå: -7~+7 Fader: R15 ~ F15 Balans: L15 ~ R15 Black Out: ON/OFF

• Om ingen åtgärd utförs under 60 sekunder efter att något av lägena

SUBW LEVEL, BASS LEVEL, TREBLE LEVEL, FADER, BALANCE eller BLACK OUT, återgår enheten automatiskt till normalläget.

*1När SUBWOOFER-läget är inställt på OFF, kan dess nivå inte

justeras och SUBWOOFER ON/OFF kan inte justeras i MultEQ-läge (CURVE 1 eller CURVE 2).

*2Om du ställer in 2.2ch (3WAY)/4.2ch (FRONT/REAR/SUBW.)-

omkopplaren på Imprint-Box (PXA-H100) på 2.2ch (3WAY), kan du inte justera FADER-läget. Detaljerad information finns i bruksanvisningen till PXA-H100.

*3När du aktiverar blackout-läget stängs displayen av för att minska

strömförbrukningen. De energiresurser som frigörs förbättrar ljudkvaliteten. Om en knapp på enheten trycks in i blackout-läget, visas funktionen under fem sekunder varefter displayen återgår till blackout-läget.

• Beroende på vilka komponenter som anslutits kan det hända att vissa

funktioner eller indikeringssätt inte fungerar.

/ENT.

26-SE

Justera ljudinställningen i manuellt läge

Du kan ändra dessa ljudinställningar efter egen smak när MultEQ-läget är inställt på MULTEQ OFF (manuellt läge).

Använd steg 1 till 4 för att välja det Sound-läge som du vill ändra. Se motsvarande avsnitt nedan för mer information om det valda alternativet.

Tryck på IMPRINT för att aktivera Soundmenyvalsläget.

Vrid vridkontrollen för att välja önskat alternativ och tryck på

SUBWOOFER SUBW SYSTEM*1 SUBW PHASE*1 SUBW CHANNEL*1 FACTORY’S EQ TW SETUP*2 FILTER TYPE MEDIAXPANDER MX LEV MODE*3 EQ MODE T.CORR PARA SOUND ADJUST*4 BLACK OUT SUBWOOFER (välj exempelvis SUBWOOFER)

*1Den här funktionen fungerar inte när SUBWOOFER är inställd på

OFF.

*2Den här funktionen kan bara användas när PXA-H100 (säljs

separat) är ansluten och 2.2ch (3WAY)-läget är valt. Detaljerad information finns i bruksanvisningen till PXA-H100.

*3Den här funktionen fungerar inte när MEDIAXPANDER är inställd

på OFF.

*4I steg 2, kan tre justeringsalternativ (PARAMETER EQ/GRAPHIC

EQ, T.CORRECTION, CROSSOVER) väljas i SOUND ADJUSTläge. Vrid vridkontrollen till önskat alternativ och tryck sedan på

/ENT för att fortsätta till steg 3.

Vrid vridkontrollen för att ändra inställningen och tryck sedan på

(t.ex. SUBW ON eller SUBW OFF)

Håll /ESC intryckt i minst 2 sekunder för att återgå till normalläget.

• Justering av MEDIAXPANDER FACTORY’S EQ, PARAMETER EQ/

GRAPHIC EQ, EQ MODE och MX LEV MODE är inte möjligt när DEFEAT är inställt på ON.

• Tryck på /ESC för att återgå till det föregående Sound-

menyläget.

• Om ingen åtgärd utförs på 60 sekunder avbryts Sound-menyläget.

Ställa Subwoofer ON/OFF

När subwoofern är inkopplad kan du justera dess utsignalsnivå (se sidan 15).

SUBW OFF SUBW ON (grundinställning)

/ENT.

Ställa in subwoofersystemet

När subwoofer är påslagen kan du välja antingen System1 eller System2 för önskad subwoofereffekt.

SUBW SYS 1 (grundinställning) SUBW SYS 2

SUBW SYS 1: Subwoofervolymen ändras enligt

SUBW SYS 2: Subwoofervolymen ändras inte enligt

huvudvolymens inställning.

huvudvolymens inställning. Även om volymen t.ex. är låg, kan subwoofern fortfarande höras.

Ställa in subwoofer-fasen

NORMAL (grundinställning) REVERSE

Subwooferns utgångsfas växlas mellan SUBWOOFER NORMAL (0°) och SUBWOOFER REVERSE (180°). Ställ in nivån genom att vrida vridkontrollen.

Ställa in subwooferkanalen (SUBW CHANNEL)

Du kan justera subwoofer-utgången till stereo eller mono. Använd korrekt utgång för din subwoofer.

STEREO (grundinställning) MONO

STEREO: Subwoofer stereo (L/R) output MONO: Subwoofer mono-utgång

Equalizersnabbval (FACTORY’S EQ)

10 typiska equalizer-inställningar är fabriksinställda för olika typer av musik.

FLAT POPS ROCK NEWS JAZZ&BLUES ELEC DANCE HIP HOP&RAP EASY LISTEN COUNTRY CLASSICAL USER 1 USER 2 USER 3 USER 4 USER 5 USER 6

• Genom att välja USER 1 till 6, kan du återkalla det lagrade

snabbvalsnumret i ”Justera den grafiska equalizerkurvan”

sidan 29) eller ”Justera den parametriska equalizerkurvan”

( (sidan 28) .

Ange svarslutning för högtalaren för höga frekvenser (TW SETUP)

Inställning av högtonshögtalaren på FLAT i läget 2.2ch (3WAY) kan skada högtalaren. Kontrollera att avstängningen av delningsfiltret är lämpligt för högtonshögtalaren som används (se ”Justera delningsfilterinställningarna” på

MAKER’S (grundinställning) USER’S MAKER’S: För att skydda högtalarna från skador går det inte att

ange FLAT som svarslutning för högtalaren för höga frekvenser i 2.2ch (3WAY)-läge.

USER’S: Det går att ange FLAT i 2.2ch (3WAY)-läge.

sidan 29).

27-SE

Ange filtertyp

NORMAL (grundinställning) INDIVIDUAL

NORMAL (L=R): Vänster och höger högtalare justeras lika. INDIVIDUAL (L/R): Vänster och höger högtalare justeras

individuellt.

Ställa in Media Xpander ON/OFF

När Media Xpander är aktiverad kan du justera Media Xpander-nivån (se

sidan 28).

MX OFF (grundinställning) MX ON

Ställa in MX-nivå

MX (MEDIAXPANDER) gör att sång eller instrument låter distinkta oberoende av musikkällan. FM radio, CD, USB-minne och iPod kommer att kunna återge musiken tydligt även i en bil med mycket vägbrus.

Ändra till den källa som du vill använda Media Xpander med.

FM (MX-nivå 1 till 3):

Medelhöga och höga frekvenser blir tydligare. Ljudet blir välbalanserat vid alla frekvenser.

CD (MX-nivå 1 till 3):

CD-läget behandlar mycket data under uppspelning. MX utnyttjar denna stora datamängd för att producera en tydligare och renare utsignal.

CMPM (MX-nivå 1 till 3):

Detta korrigerar information som gick förlorad vid komprimeringen. Detta ger ett välbalanserat ljud som ligger nära originalet.

DVD (Video CD) (MOVIE MX-nivå 1 till 2):

Dialogen i en film återges klarare.

(DVD MUSIC):

En DVD- eller Video CD-skiva innehåller stora mängder data, t.ex. musikklipp. MX använder dessa data till att återge ljudet exakt.

AUX (MX-nivå 1):

Välj det MX-läge (CMPM, MOVIE eller MUSIC) som motsvarar anslutna media.

• Varje musikkälla, t.ex. FM-radio, CD och MP3/WMA/AAC kan ha sin

egen MX-inställning.

• På skivor med både MP3/WMA/AAC och CD-DA, när källan ändras

från ”MP3/WMA/AAC till CD-DA” eller ”CD-DA till MP3/WMA/ AAC”, kan växling av MX-läge fördröja uppspelningen något.

• Om du väljer EFFECT OFF anges MX-läget för alla musikkällor till

OFF.

• Den här funktionen fungerar inte när DEFEAT är inställd på ON.

• Det finns inget MX-läge för MW-och LW-radio.

• Om en ljudprocessor med MX-funktionen (PXA-H701 o.s.v.) är

ansluten, används dess interna MX-behandling för musikkällan. Eftersom processorns MX-inställningar kanske inte stämmer med huvudenhetens, kan ljudprocessorn behöva justeras. Detaljerad information finns i ljudprocessorns bruksanvisning.

• ”CMPM” används för MP3/WMA/AAC och iPod.

Ställa in EQ-läget

Med den här inställningen kan du välja mellan en 5-bands parametrisk eller en 7-bands grafisk equalizer.

PARAMETER EQ (Initial setting) GRAPHIC EQ

PEQ:

5-bands parametrisk EQ

GEQ:

7-bands grafisk EQ

Ställa in tidskorrigeringsenheten (T.CORR PARA)

Du kan ändra enheten (cm eller tum) för tidskorrigeringen.

CM (grundinställning) INCH

Blackout-läge På och Av (endast)

När du aktiverar blackout-läget stängs displayen av för att minska strömförbrukningen. De energiresurser som frigörs förbättrar ljudkvaliteten.

B.OUT OFF (grundinställning) B.OUT ON

• När Blackout-läget är inställt på ON stängs hela displayen av efter 5

sekunder.

• Om en knapp på enheten trycks in i blackout-läget, visas funktionen

under fem sekunder varefter displayen återgår till blackout-läget.

Justera ljudfält (SOUND ADJUST)

Inställningen för PARAMETER EQ/GRAPHIC EQ, T.CORRECTION och CROSSOVER kan justeras i detta läge.

Justera den parametriska equalizerkurvan

Du kan ändra Equalizer-inställningarna för att skapa en ljudkurva som passar din personliga smak bättre. Du justerar den parametriska equalizerkurvan genom att ställa in EQ MODE på PARAMETER EQ. Mer information finns i ”Ställa in EQ-läget” (

När du har valt PARAMETER EQ från SOUND ADJUST-läget trycker du på BAND/TA för att välja det band som ska justeras.

B 1 B 2 B 3 B 4 B 5 B 1

Tryck på eller för att välja frekvensområden.

Justerbara frekvensområden: 20 Hz till 20 kHz (i steg om 1/3 oktav)

Band-1: 20 Hz~80 Hz (63 Hz) Band-2: 50 Hz~200 Hz (150 Hz) Band-3: 125 Hz~3,2 kHz (400 Hz) Band-4: 315 Hz~8 kHz (1 kHz) Band-5: 800 Hz~20 kHz (2,5 kHz)

sidan 28).

28-SE

Vrid vridkontrollen för att justera nivån.

Justerbar nivå: -6 till +6 dB

Tryck på SOURCE/ för att ange bandbredd (Q).

Justerbar bandbredd: 1, 1, 5, 3

Du justerar de andra banden genom att upprepa steg 4 till 7 för respektive band.

• Frekvenserna för angränsande frekvensområden kan inte justeras

inom 4 steg.

• När du justerar PARAMETER EQ bör du ta hänsyn till

frekvensresponsen för de anslutna högtalarna.

Vrid vridkontrollen för att justera korrigeringsvärdet för avstånd (0,0 till 336,6 cm).

L = (avstånd till mest avlägsna högtalare) – (avstånd till

övriga högtalare)

Se ”Värdelista för tidskorrigering” på sidan sidan 31.

Upprepa steg 1 till 2 om du vill ställa in fler högtalare.

Genom att ställa in dessa värden kan du få ljudet att nå lyssningspositionen samtidigt som ljudet från andra högtalare.

Justera den grafiska equalizerkurvan

Du kan ändra equalizer-inställningarna för att skapa en responskurva som bättre passar din smak. Du justerar den grafiska equalizer-kurvan genom att ställa in EQ MODE på GRAPHIC EQ. Mer information finns i ”Ställa in EQ-läget” (

När du har valt GRAPHIC EQ från SOUND ADJUSTläget trycker du på BAND/TA för att välja det band som ska justeras.

B 1 B 2 B 3 B 4 B 5 B 6 B 7 B 1 Band-1 (63 Hz) / Band-2 (150 Hz) / Band-3 (400 Hz) /

Band-4 (1 kHz) / Band-5 (2,5 kHz) / Band-6 (6,3 kHz) / Band-7 (17,5 kHz)

Vrid vridkontrollen för att justera nivån.

Justerbar utgångsnivå: -6 till +6 dB

Du justerar de andra banden genom att upprepa steg 1 och 2 för respektive band.

sidan 28).

Justera tidskorrigeringen

Innan du utför följande procedurer bör du läsa ”Om tidskorrigering” (

sidan 31).

När du har valt T.CORRECTION från SOUND ADJUST-läget trycker du på BAND/TA för att välja högtalaren som ska justeras.

2.2ch (3WAY)-system

F-L (grundinställning) (Mid-L) (Mid-R) (High-L ) (High-R) SW-L SW-R

F-R R-L R-R

F-L

(Mid-L)

Justera delningsfilterinställningarna

Innan du utför följande procedurer bör du läsa ”Om delningsfiltret”

sidan 32).

(

2.2ch (3WAY)-system

När du har valt CROSSOVER från SOUND ADJUSTläget trycker du på BAND/TA för att välja det band som ska justeras.

2.2ch (3WAY) System / NORMAL (L=R)

Ställ in:

LOW / M-L / M-H / HIGH

2.2ch (3WAY) System / INDIVIDUAL (L/R)

Ställ in:

L-L / L-R / ML-L / ML-R / MH-L / MH-R / H-L / H-R

Tryck på eller för att välja önskad gränsfrekvens (delningspunkt).

Justerbara frekvensområden:

2.2ch (3WAY)-system

Ställ in:

LOW / M-L 20 Hz~200 Hz M-H 20 Hz~20 kHz HIGH (1 kHz~20 kHz)*1/(20 Hz~20 kHz)*

*1När man valt Maker’s (tillverkarens) ska du läsa ”Ange svarslutning

för högtalaren för höga frekvenser (TW SETUP)” (

*2När man valt Användare ska du läsa ”Ange svarslutning för

högtalaren för höga frekvenser (TW SETUP)” (

sidan 27).

4.2ch (FRONT/REAR/SUBW.)-system

F-L (grundinställning) (Front-L) (Front-R) (Rear-L) (Rear-R) SW-L SW-R F-L

F-R R-L R-R

(Front-L)

29-SE

Tryck på SOURCE/ för att justera lutningen.

Justerbar lutning: FLAT*, 6 dB/oct., 12 dB/oct., 18 dB/oct.,

* FLAT kan bara anges för lutningen HIGH när Användare valts i

”Ange svarslutning för högtalaren för höga frekvenser (TW SETUP)” (på sidan 27). Beroende på högtalarens responsegenskaper bör du vara försiktig när du anger svarslutningen till FLAT, eftersom detta kan skada högtalaren. Med den här enheten visas ett meddelandet när frekvenskurvan för diskanthögtalaren är inställt på FLAT.

Vrid vridkontrollen för att justera utgångsnivån.

Justerbar utgångsnivå: -12 till 0 dB.

Upprepa steg 1 till 4 för att justera övriga band.

24 dB/oct.

4.2ch (FRONT/REAR/SUBW.)-system

När du har valt CROSSOVER från SOUND ADJUSTläget trycker du på BAND/TA för att välja det band som ska justeras.

4.2ch (FRONT/REAR/SUBW.)-system / NORMAL (L=R)

ställ in:

LOW (SUB-W) / MID (REAR) / HIGH (FRONT)

4.2ch (FRONT/REAR/SUBW.)-system / INDIVIDUAL (L/R)

ställ in:

L (SUB-W)-L / L (SUB-W)-R / M (REAR)-L / M (REAR)-R / H (FRONT)-L / H (FRONT)-R

Tryck på eller för att välja önskad gränsfrekvens (delningspunkt).

Justerbara frekvensområden:

4.2ch (FRONT/REAR/SUBW.)-system

Ställ in:

20 Hz~200 Hz

Tryck på SOURCE/ för att justera lutningen.

Justerbar lutning: FLAT, 6 dB/oct., 12 dB/oct., 18 dB/oct.,

Vrid vridkontrollen för att justera utgångsnivån.

Justerbar utgångsnivå: -12 till 0 dB.

24 dB/oct.

Lagra ljudfältsjusteringsinställningarna

SOUND ADJUST-inställningar, d.v.s. PARAMETER EQ/GRAPHIC EQ, T.CORRECTION och CROSSOVER kan lagras i snabbvalsminnet.

När inställningarna för SOUND ADJUST har slutförts väljer du en av snabbvalsknapparna (1 till 6) för ett objekt i SOUND ADJUST-läget (t.ex. CROSSOVER), trycker och håller ned de valda snabbvalsknapparna i minst 2 sekunder.

Vrid vridkontrollen till PROTECT. YES/NO och tryck sedan på innehållet.

PROTECT YES

• Om man väljer YES (ja) skyddas det justerade innehållet och lagras i

snabbvalsknapparna. När du vill lagra värdet i en skyddad snabbvalsknapp kan man välja ”REPLACE NO/YES”.

• Om du väljer NO lagras förinställningen.

• När detta görs kommer allt lagrat innehåll för PARAMETER EQ/

GRAPHIC EQ, T.CORRECTION och CROSSOVER att lagras i snabbvalsknapparna.

• Det lagrade innehållet försvinner inte även om enheten återställs

eller om batteriet kopplas ur.

• Det lagrade innehållet kan återkallas på det sätt som beskrivs i

”Återkalla de lagrade ljudfältsjusteringsinställningarna” (

/ENT för att spara det justerade

(grundinställning)

PROTECT NO

sidan 30).

Återkalla de lagrade ljudfältsjusteringsinställningarna

SOUND ADJUST-inställningar innehåller inställningar för PARAMETER EQ/GRAPHIC EQ, T.CORRECTION och CROSSOVER som kan lagras i snabbvalsminnet.

När du har valt ett alternativ i SOUND ADJUST-läget (t.ex. CROSSOVER), trycker du på en av snabbvalsknapparna (1 till 6) som har de önskade egenskaperna i minnet om du vill återkalla de inställningarna.

Tryck på snabbvalsknapparna igen för att återgå till läget SOUND ADJUST.

• När detta görs kommer allt lagrat innehåll för PARAMETER EQ/

GRAPHIC EQ, T.CORRECTION och CROSSOVER att återskapas med snabbvalsknapparna.

Upprepa steg 1 till 4 för att justera övriga band.

• När du justerar CROSSOVER bör du ta hänsyn till

frekvensresponsen för de anslutna högtalarna.

• Om 2.2ch (3WAY)/4.2ch (FRONT/REAR/SUBW.)-systemet Du kan

växla till 2.2ch (3WAY)/4.2ch (FRONT/REAR/SUBW.)-systemläge med 2.2ch (3WAY)/4.2ch (FRONT/REAR/SUBW.)-omkopplaren på PXA-H100. Detaljerad information finns i bruksanvisningen till PXA-H100.

30-SE
