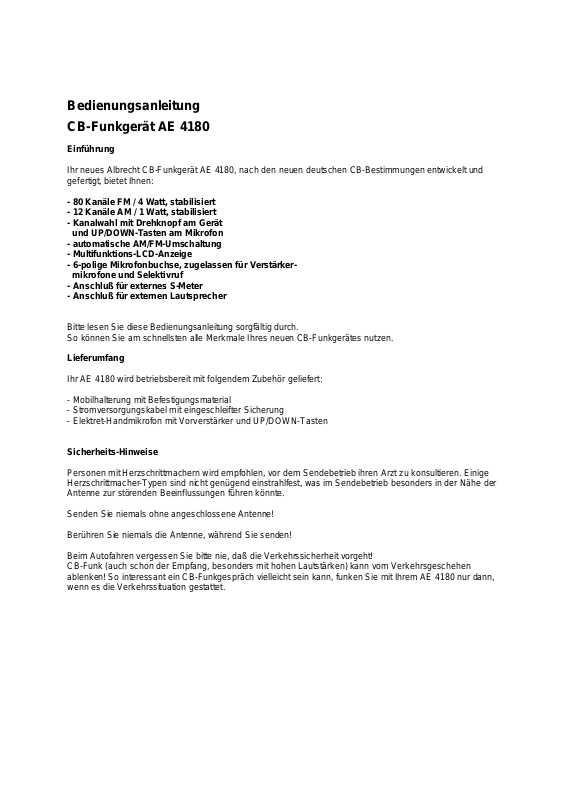

Bedienungsanleitung
CB-Funkgerät AE 4180

Einführung

Ihr neues Albrecht CB-Funkgerät AE 4180, nach den neuen deutschen CB-Bestimmungen entwickelt und
gefertigt, bietet Ihnen:

- 80 Kanäle FM / 4 Watt, stabilisiert

- 12 Kanäle AM / 1 Watt, stabilisiert

- Kanalwahl mit Drehknopf am Gerät
und UP/DOWN-Tasten am Mikrofon

- automatische AM/FM-Umschaltung

- Multifunktions-LCD-Anzeige

- 6-polige Mikrofonbuchse, zugelassen für Verstärker­ mikrofone und Selektivruf

- Anschluß für externes S-Meter

- Anschluß für externen Lautsprecher

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch.
So können Sie am schnellsten alle Merkmale Ihres neuen CB-Funkgerätes nutzen.

Lieferumfang

Ihr AE 4180 wird betriebsbereit mit folgendem Zubehör geliefert:

- Mobilhalterung mit Befestigungsmaterial

- Stromversorgungskabel mit eingeschleifter Sicherung

- Elektret-Handmikrofon mit Vorverstärker und UP/DOWN-Tasten

Sicherheits-Hinweise

Personen mit Herzschrittmachern wird empfohlen, vor dem Sendebetrieb ihren Arzt zu konsultieren. Einige
Herzschrittmacher-Typen sind nicht genügend einstrahlfest, was im Sendebetrieb besonders in der Nähe der
Antenne zur störenden Beeinflussungen führen könnte.

Senden Sie niemals ohne angeschlossene Antenne!
Berühren Sie niemals die Antenne, während Sie senden!
Beim Autofahren vergessen Sie bitte nie, daß die Verkehrssicherheit vorgeht!

CB-Funk (auch schon der Empfang, besonders mit hohen Lautstärken) kann vom Verkehrsgeschehen
ablenken! So interessant ein CB-Funkgespräch vielleicht sein kann, funken Sie mit Ihrem AE 4180 nur dann,
wenn es die Verkehrssituation gestattet.

Montage

Sie können Ihr ALBRECHT AE 4180 entweder im Auto oder auch Zuhause als Feststation betreiben. Für die
Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf,
daß es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und
damit zu einer geringeren Lebensdauer führen kann. Die Montage sollte auch nicht in der Nähe einer
Heizung erfolgen. Montieren Sie das Gerät im Auto so, daß es möglichst wenig Erschütterungen ausgesetzt
ist.

Die Mobilhalterung befestigen Sie mit beiliegenden, selbstschneidenen Schrauben an Armaturenbrett.
Achten Sie darauf, daß Sie bei der Montage keine evtl. dahinter liegenden Leitungen beschädigen!
Fixieren Sie das Funkgerät in der Halterung mit den Rändelschrauben in der passenden Position.

Stromversorgung

Die Stromversorgung wird über das am Funkgerät fest angeschlossene rot/schwarze DC-Kabel
vorgenommen. Es ist mit einer eingeschleiften Sicherung ausgestattet.
Der Anschluß an die Stromversorgung erfolgt entweder durch direkten Anschluß an die Fahrzeugbatterie
oder über den Stromkreis nach dem Zündschalter. Bei direktem Anschluß schalten Sie das Funkgerät
ausschließlich über dessen Schalter (POWER) ein und aus, während das Funkgerät beim Anschluß nach
dem Zündschalter beim Ausschalten des Motors gleichzeitig ausgeschaltet wird.

Verbinden Sie:

- das rote Ende des Stromversorgungskabels mit dem Pluspol der Stromversorgung und das ---­schwarze Kabel mit dem Minuspol oder der Karosserie.

Wenn Sie darauf Wert legen, daß Ihr Funkgerät nach jedem Einschalten wieder auf dem zuletzt benutzten
Kanal betriebsbereit sein soll, schließen Sie bitte das rote "+" Kabel an einen Punkt an, der dauernd Strom
führt (Beispiel: direkt an der Autobatterie). Die Kabellänge zur Stromversorgung sollte eine Länge von 3m
nicht überschreiten.
Beim Anschluß am Zündschalter startet Ihr Funkgerät immer auf Kanal 1 (dies ist übrigens der empfohlene
FM-Anrufkanal), wenn die Zündung zwischendurch ausgeschaltet war. Genauso verhält sich Ihr Funkgerät,
wenn Sie ein 230 V/12 V-Netzteil verwenden und die Netzseite zwischenzeitlich abgeschaltet haben.
Wenn Sie Ihr Funkgerät zu Hause am Stromnetz betreiben wollen, so verwenden Sie bitte als Netzteil nur
eine stabilisierte Ausführung mit mindestens 2 A Dauerbelastbarkeit. Keineswegs dürfen Sie Autobatterie­Ladegeräte benutzen, denn diese haben keine Stabilisierung und erreichen im Leerlauf so hohe
Spannungswerte, daß Ihr Funkgerät davon zerstört werden könnte.

Hinweis:

Falls eine Sicherung durchbrennen sollte: Suchen und beseitigen Sie die Ursache dafür und tauschen Sie
erst dann die durchgebrannte Sicherung gegen eine Ersatzsicherung aus.!
Geeignete Glassicherungen für CB-Geräte können für 2 bis 3 Ampere ausgelegt sein.
„Reparieren“ Sie keine Glassicherung mit Alufolie oder ähnlichem Material !

Übrigens: Die maximale. Versorgungsspannung des Funkgerätes beträgt 15 V. Diese Spannung darf
keinesfalls überschritten werden!
Da Ihr Funkgerät überdies mit einer Stabilisierungsschaltung ausgerüstet ist, führen erhöhte Spannungen
auch nicht zu einem Ansteigen der Sendeleistung . Erhöhte Spannung bringt also keinerlei „Verbesserung“.
