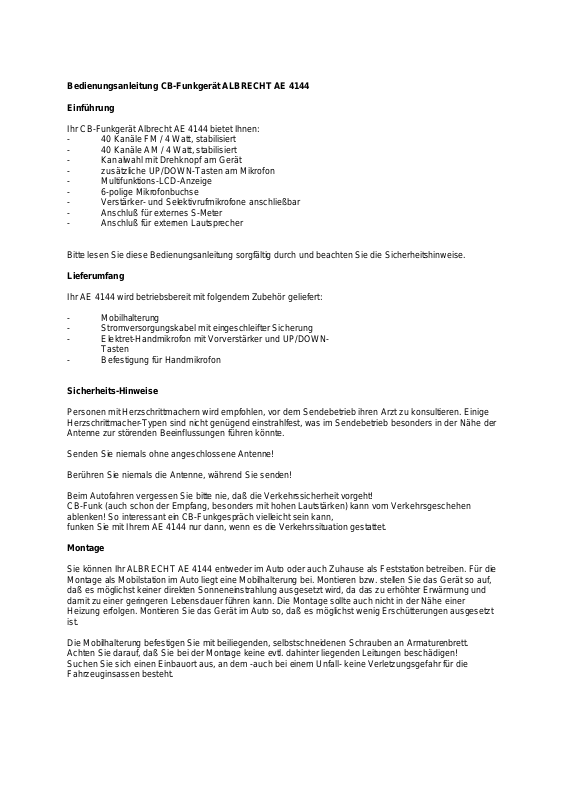

Bedienungsanleitung CB-Funkgerät ALBRECHT AE 4144
Einführung

Ihr CB-Funkgerät Albrecht AE 4144 bietet Ihnen:

- 40 Kanäle FM / 4 Watt, stabilisiert

- 40 Kanäle AM / 4 Watt, stabilisiert

- Kanalwahl mit Drehknopf am Gerät

- zusätzliche UP/DOWN-Tasten am Mikrofon

- Multifunktions-LCD-Anzeige

- 6-polige Mikrofonbuchse

- Verstärker- und Selektivrufmikrofone anschließbar

- Anschluß für externes S-Meter

- Anschluß für externen Lautsprecher

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und beachten Sie die Sicherheitshinweise.

Lieferumfang

Ihr AE 4144 wird betriebsbereit mit folgendem Zubehör geliefert:

- Mobilhalterung

- Stromversorgungskabel mit eingeschleifter Sicherung

- Elektret-Handmikrofon mit Vorverstärker und UP/DOWN­Tasten

- Befestigung für Handmikrofon

Sicherheits-Hinweise

Personen mit Herzschrittmachern wird empfohlen, vor dem Sendebetrieb ihren Arzt zu konsultieren. Einige
Herzschrittmacher-Typen sind nicht genügend einstrahlfest, was im Sendebetrieb besonders in der Nähe der
Antenne zur störenden Beeinflussungen führen könnte.

Senden Sie niemals ohne angeschlossene Antenne!
Berühren Sie niemals die Antenne, während Sie senden!
Beim Autofahren vergessen Sie bitte nie, daß die Verkehrssicherheit vorgeht!

CB-Funk (auch schon der Empfang, besonders mit hohen Lautstärken) kann vom Verkehrsgeschehen
ablenken! So interessant ein CB-Funkgespräch vielleicht sein kann,
funken Sie mit Ihrem AE 4144 nur dann, wenn es die Verkehrssituation gestattet.

Montage

Sie können Ihr ALBRECHT AE 4144 entweder im Auto oder auch Zuhause als Feststation betreiben. Für die
Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf,
daß es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und
damit zu einer geringeren Lebensdauer führen kann. Die Montage sollte auch nicht in der Nähe einer
Heizung erfolgen. Montieren Sie das Gerät im Auto so, daß es möglichst wenig Erschütterungen ausgesetzt
ist.

Die Mobilhalterung befestigen Sie mit beiliegenden, selbstschneidenen Schrauben an Armaturenbrett.
Achten Sie darauf, daß Sie bei der Montage keine evtl. dahinter liegenden Leitungen beschädigen!
Suchen Sie sich einen Einbauort aus, an dem -auch bei einem Unfall- keine Verletzungsgefahr für die
Fahrzeuginsassen besteht.

Fixieren Sie das Funkgerät in der Halterung mit den Rändelschrauben in der passenden Position.
Die Mikrofonhalterung montieren Sie ebenfalls mit den beiliegenden Schrauben an einem Ort, den Sie gut
erreichen können.

Stromversorgung

Die Stromversorgung wird über das am Funkgerät fest angeschlossene rot/schwarze DC-Kabel
vorgenommen. Es ist mit einer eingeschleiften Sicherung ausgestattet.

Der Anschluß an die Stromversorgung erfolgt entweder durch direkten Anschluß an die Fahrzeugbatterie
oder über den Stromkreis nach dem Zündschalter. Bei direktem Anschluß schalten Sie das Funkgerät
ausschließlich über dessen Schalter (POWER) ein und aus, während das Funkgerät beim Anschluß nach
dem Zündschalter beim Ausschalten des Motors gleichzeitig ausgeschaltet wird.

Verbinden Sie das rote Ende des Stromversorgungskabels mit dem Pluspol der Stromversorgung und das
schwarze Kabel mit dem Minuspol.

Wenn Sie darauf Wert legen, daß Ihr Funkgerät nach jedem Einschalten wieder auf dem zuletzt benutzten
Kanal betriebsbereit sein soll, schließen Sie bitte das rote "+" Kabel an einen Punkt an, der dauernd Strom
führt (Beispiel: direkt an der Autobatterie).
Beim Anschluß am Zündschalter startet Ihr Funkgerät immer auf Kanal 1, wenn die Zündung zwischendurch
ausgeschaltet war. Genauso verhält sich Ihr Funkgerät, wenn Sie ein 230 V/12 V-Netzteil verwenden und die
Netzseite zwischenzeitlich abgeschaltet haben.

Falls eine Sicherung durchbrennen sollte: Suchen und beseitigen Sie die Ursache dafür und tauschen Sie
dann die durchgebrannte Sicherung gegen eine Ersatzsicherung aus.
(2 A bis maximal 3 A Glassicherung)

Hinweis: die max. Versorgungsspannung des Funkgerätes beträgt 15 V. Diese Spannung darf keinesfalls
überschritten werden!
Da Ihr Funkgerät überdies mit einer Stabilisierungsschaltung ausgerüstet ist, führen erhöhte Spannungen
nicht zu einem Ansteigen der Sendeleistung !

Antennenanschluß

Schließen Sie Ihre CB-Antenne an der Buchse ANT auf der Rückseite Ihres ALBRECHT AE 4144 an. Diese
Antenne muß im CB-Funkbereich für eine Impedanz von 50 Ohm abgestimmt sein.
Ist das nicht der Fall, kann die Senderendstufe Ihres AE 4144 unter Umständen beschädigt werden (keine
Garantie in solchen Fällen!). Auch dürfen Sie niemals ohne Antenne senden!
Viele CB-Mobilantennen müssen bei Inbetriebnahme abgestimmt werden, wenn Sie optimale Reichweite
erzielen wollen. Man benötigt dazu ein Stehwellenmeßgerät.
Solche Meßinstrumente gibt es preiswert bei Ihrem Funkhändler.
Auch in CB-Funkclubs kann man sich evtl. ein Stehwellenmeßgerät ausleihen. Das Meßinstrument sollte nur
kurzfristig zum Abstimmen der Antenne in die Antennenleitung eingeschleift werden, danach nehmen Sie das
Instrument unbedingt wieder aus der Leitung heraus, es könnte sonst im Dauerbetrieb Funkstörungen
verursachen!

Rechtliche Hinweise

Ihr Albrecht AE 4144 ist ein CB-Funkgerät für AM und FM auf 40 Kanälen und ist darf nur in den EU-Staaten,
für die die jeweilige nationale Zulassung ( z.B. Spanien) gilt, unter Beachtung der nationalen Anmelde- und
Gebührenpflicht benutzt werden. (In der Bundesrepublik Deutschland ist darüberhinaus auch der Besitz des
Gerätes nur für berechtigte Personen gestattet. Berechtigte Person im Sinne des
Fernmeldeanlagengesetzes FAG kann zum Beispiel derjenige sein, der das Gerät für den Urlaub in Spanien
gekauft hat, dort das Gerät ordnungsgemäß angemeldet hat, und das Gerät nur zum Zweck der sicheren
Aufbewahrung in Deutschland lagert)
