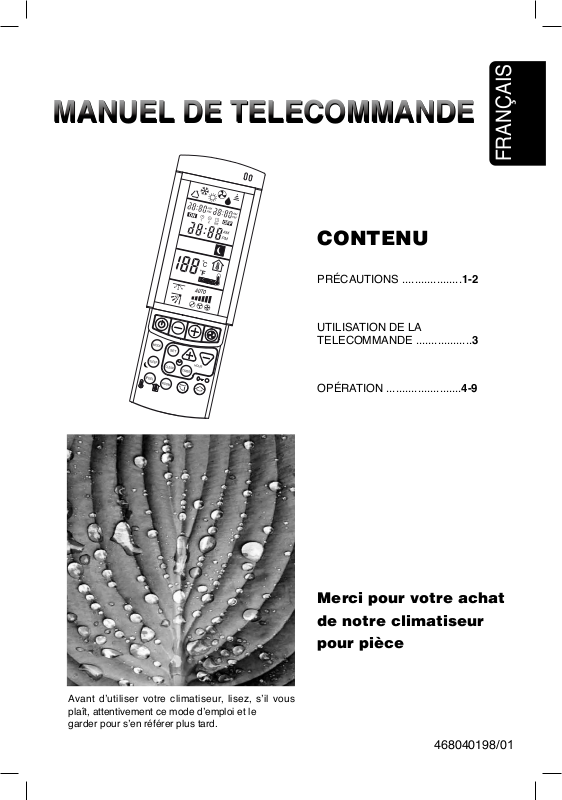

MANUEL DE TELECOMMANDE

CONTENU

FRANÇAIS

PRÉCAUTIONS ...................

UTILISATION DE LA

TELECOMMANDE ..................

OPÉRATION ........................

1-2

4-9

Merci pour votre achat de notre climatiseur

Avant d’utiliser votre climatiseur, lisez, s’il vous plaît, attentivement ce mode d’emploi et le garder pour s’en référer plus tard.

pour pièce

468040198/01

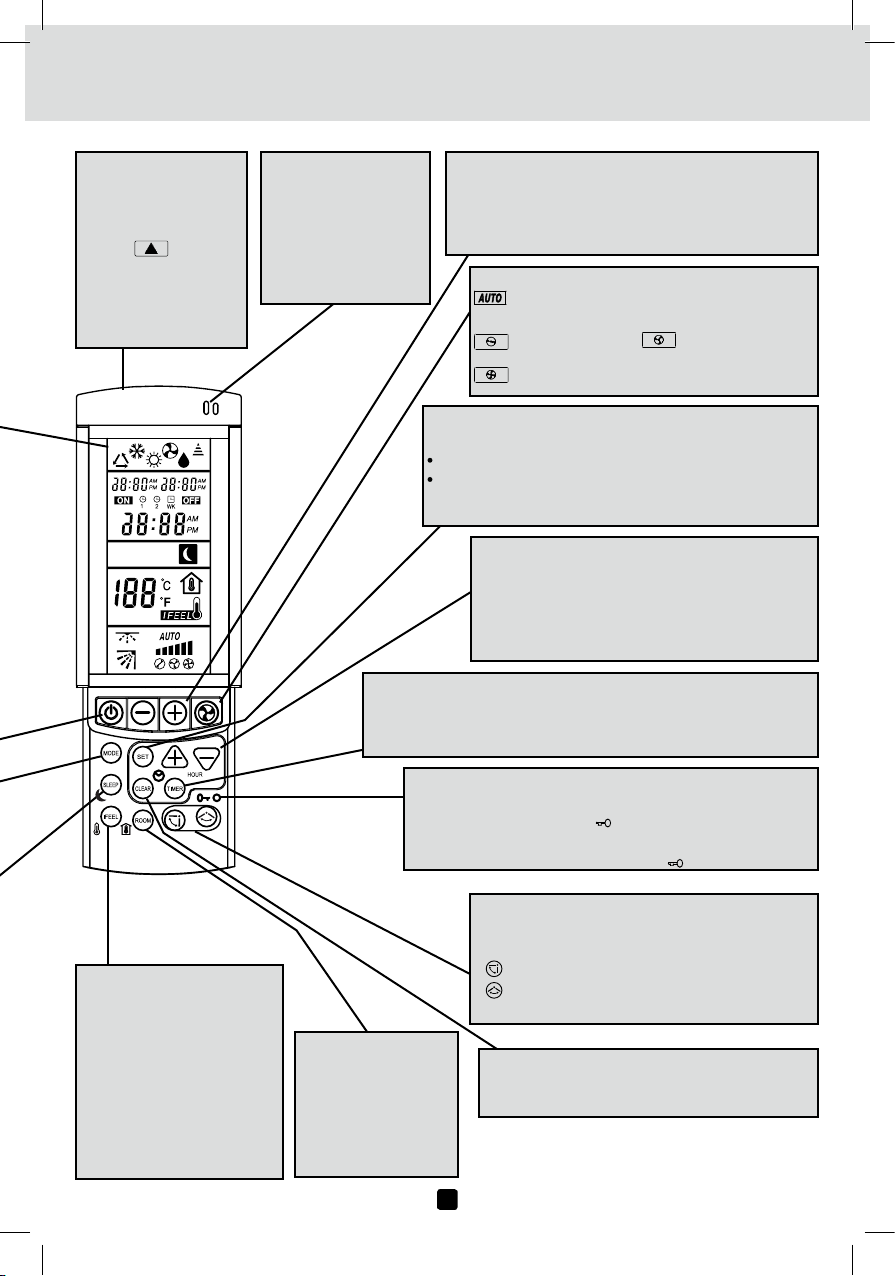

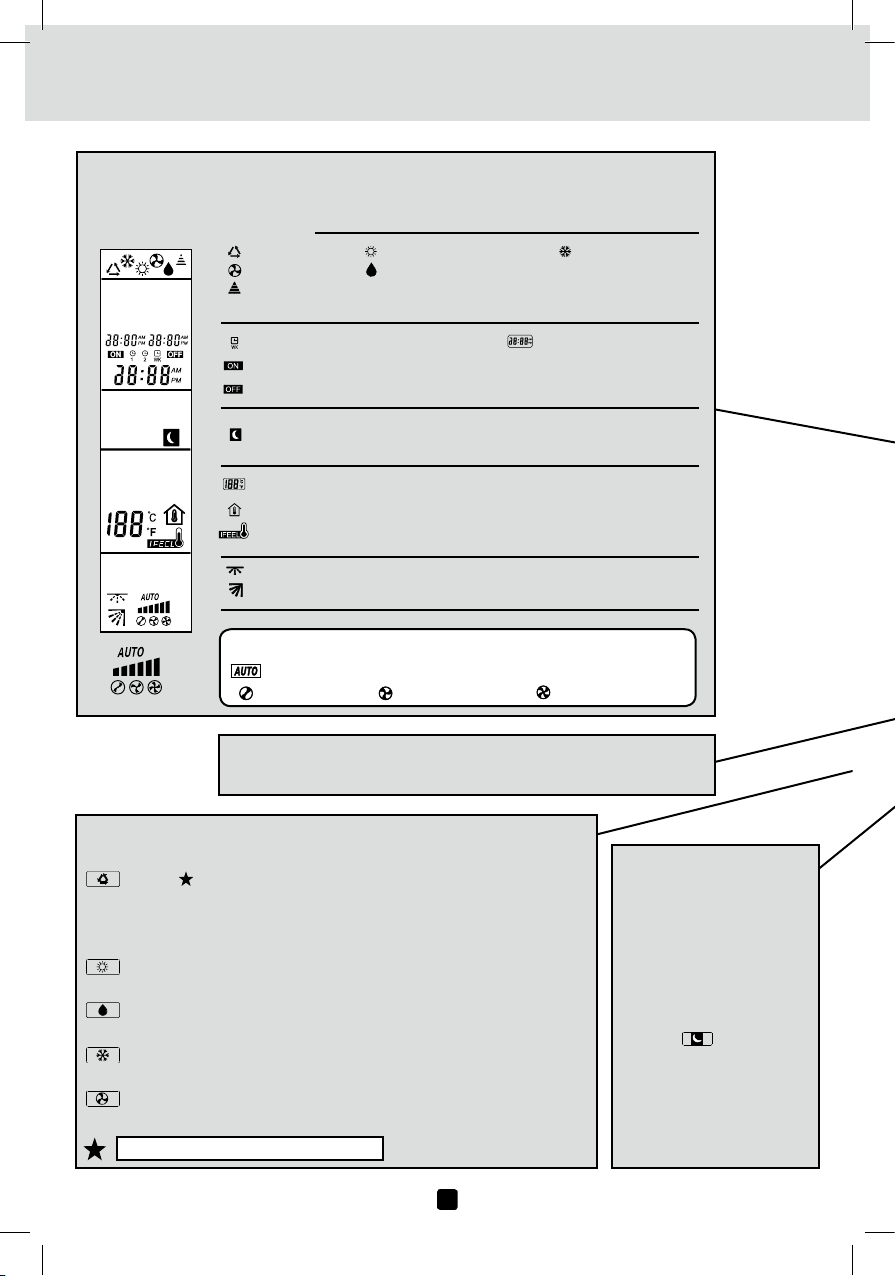

AFFICHAGE

Les informations sur le mode de fonctionnement s’afchent lorsque la télécommande est en fonction.

Mode de fonctionnement

Auto

RefroidissementChauffage

Deshumidication Conrme la transmission des données au climatiseur et bloc de la telecommande

Horloge heures/minutes

Programme nocturne

Température réglé ou temperature ambiante Apparaît quand la température est la temperature ambiante Indique que le climatiseur fonctionne en mode I FEEL

PRÉCAUTIONS

Ventilation

Indique les types des temporisateurs Temporisateur allumé (ON) Temporisateur allumé (OFF)

Oscillation de ux d'air horizontale automatique ctivée (optional). Oscillation de volets d'air d'alimentation automatique activée.

Vitesse de ventilation

Auto Petite vitesse

Moyenne vitesse

Grande vitesse

BOUTON ON/OFF (enmarche/arrêt)

Ce bouton permet de mettre le climatiseur en marche et de l'arrêter.

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pour choisir le mode de fonctionnement climatiseur.

(auto)

Sur cette position le m icroprocesseur calcule automatiquemen t la différence entre le réglage du thermostat et la température de la pièce, puis il commuté automatiquement sur le mode réfroidissement ou chauffage.

(chauffage)

Le climatiseur réchauffe la pièce.

 (deshumidication)

Le climatiseur réduit l’humidité de l’air de la pièce.

(refroidissement)

Le climatiseur refroidit la pièce.

(ventilation)

Le climatiseur functionne uniquement en ventilation.

COOL / DRY / HEAT / FAN Models

Bouton SLEEP

(Programme nocturne) Pour les détails, voir "Programme nocturne". Quand l'on appuie sur ce bouton en mode REFROIDISSEMENT, CHAUFFAGE ou DESHUMIDIFICATION, le signal s'afche et le microprocesseur de la télécommande régle automatiquement la température sélectionnée de façon à économizer l'énergie.

EMETTEUR

Lorsque l'on appuie sur les boutons de la télécommande, le voyant clignote pour transmettre la modication des réglages au récepteur du climatiseur.

CAPTEUR

(SENSOR) Le capteur de température incorporé à la télécommande détecte la température de la pièce.

BOUTON TIMER (programmation du temporisateur)

En appuyant sur le bouton TIMER on active sur l’afchage la proceure pour le réglage ON/OFF du temporisateur. Pour les détails, voir “RÉGLAGE DU TEMPORISATEUR”.

BOUTONS DE REGLAGE DE LA TEMPERATURE

- (plus froid)

Appuyer sur ce bouton pour réduire la température.

+ (plus chaud)

Appuyer sur ce bouton pour augmenter la température.

BOUTON FAN SPEED(Vitesse de ventilation)

Le microprocesseur choisit automatiquement la vittesse de ventilation.

Grande vitesse de ventilation. Petite vitesse de ventilation.

Moyenne vitesse de ventilation.

BOUTON SET

Appuyer sur ce bouton pour sélectionnes les fonctions:

réglage de l’heure

réglage du temporisateur ON/OFF Pour les détails voir “REGLAGE DE L’HEURE” et “REGLAGE DU TEMPORISATEUR”.

BOUTONS POUR LEREGLAGE DE L’

HEURE ET DU TEMPORISATEUR

En appuyant les boutons + ou - est activée le réglage de líheure et du temporisateur. Pour les détails voir “REGLAGE DE L’HEURE” et “REGLAGE DU TEMPORISATEUR”.

SELECTEUR DE LA SONDE DE TEMPERATURE

Appuyer le bouton I FEEL pour activer la sonde de température placée dans la télécommande. Cette fonction permît de personnaliser la température ambiante.

BLOC DE LA TELECOMMANDE

En appuyant ce bouton la télécommande se bloque avec le dernier réglage. Quand est activé la télécommande ne peut pas contrôler le climatiseur. Pour débloquer la télécommande appuyer de nouveau .

TEMPERATURE AMBIANTE

Appuyer le bouton ROOM pour visualiser la température ambiante près la télécommande.

SELECTEURS VITESSE DU VOLET

Appuyer sur ces boutons pour choisir la fonction du volet désirée

: le volet balaye automatiquement : chaque foi vous appuyez ce bouton le

volet se déplace de une position.

ANNULATION DU TEMPORISATEUR

Appuyer sur le bouton CLEAR pour annuler tous les opérations du temporisateur.

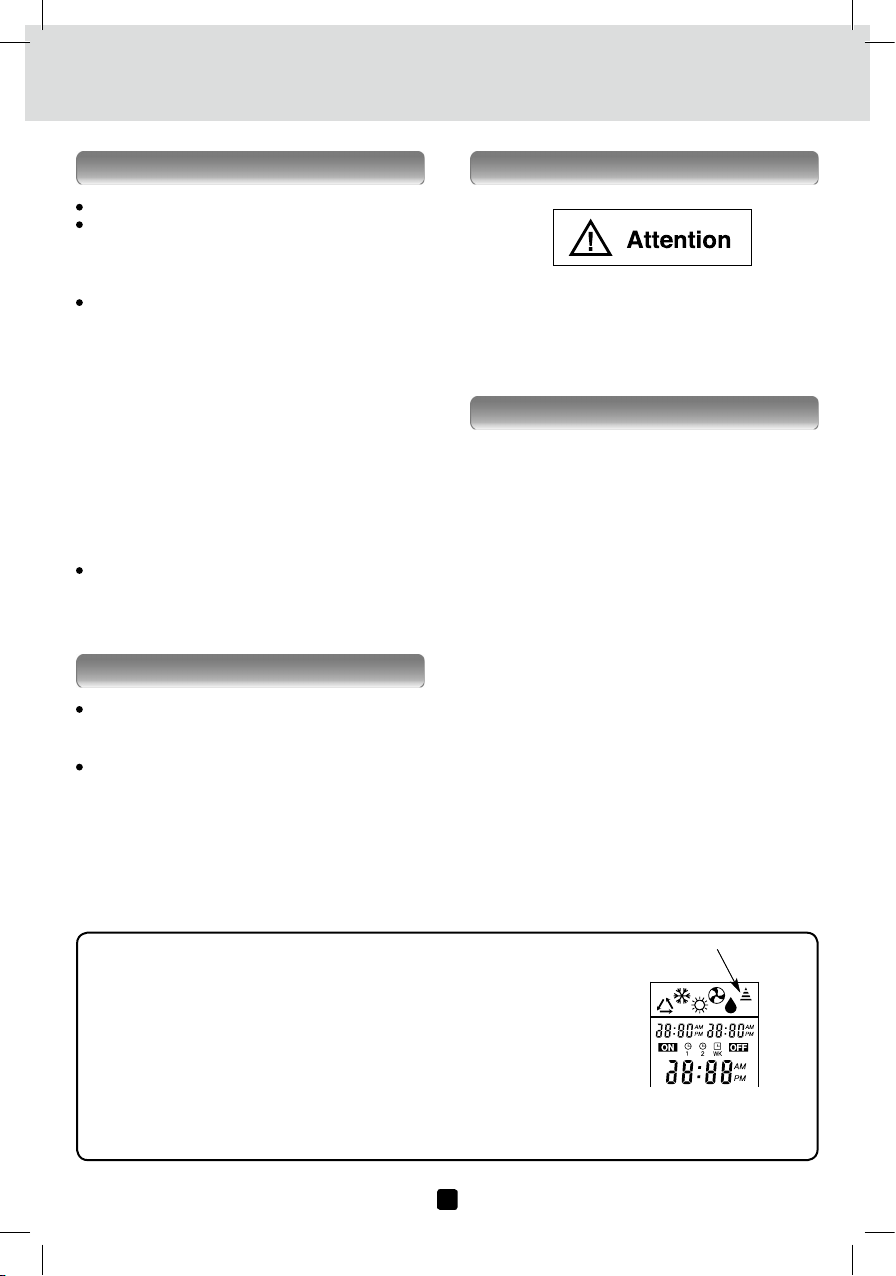

UTILISATION DE LA TELECOMMANDE

INSTALLATION DES PILES

Enlever le couvercle au dos de la commande. Placer deux piles alcalines du format AAAde 1,5V-DC. S’assurer que les piles sont bien installées dans le compartiment en respectant les pôles. Les piles ont une autonomie d'environ six mois, en fonction de la fréquence d'utilisation de la télécommande. Enlever les piles, si vous prévoyez de ne pas utiliser la commande à distance pendant plus d'un mois. Appuyer au même temps sur les boutons +, -, SET et CLEAR après avoir remplacé les piles. (De cette façon le temporisateur (TIMER) peut être mis correctement à zéro et par la suite à nouveau réglé). Remplacer les piles lorsque le voyant de le télécommande ne clignote plus ou lorsque la commande à distance ne permet plus de modier les réglages du climatiseur. Les piles de la télécommande contiennent des agents polluants. Une fois usées, les jeter en respectant la réglementation locale concernant les déchets.

SELECTEUR DE LA SONDE DE TEMPERATURE

En conditions normales, la température ambiante est détectée et contrôlée par la sonde de température placée dans le climatiseur. Appuyer sur le bouton I FEEL pour mettre en service la sonde de température placée dans la télécommande. Cette function permette de personnaliser la temperature ambiante en transmettant le signal de une position près vous. Donc, en utilisant cette fonction, la télécommande doit toujours être dirigé vers le climatiseur, sans obstacles.

FONCTIONNEMENT AVEC LA TELECOMMANDE

Vé r i f ier que le d i s j oncteur du pa n n e a u d’ alimentation est sur ON et que le voyant STANDBY est allumé. Diriger l’émetteur de la commande à distance vers le récepteur placé sur le climatiseur.

COMMENT METTRE EN MARCHE LE CLIMATISEUR

Appuyer sul le bouton ON/OFF pour mettre en marche le climatiseur. Le voyant OPERATION s’ allume, en indiquant que l’unité est en marche.

REMARQUE

La télécommande transmet régulièrement un signal de température au climatiseur à intervalles de deux minutes. Si la transmission du signal de la télécommande cesse pendant plus de cinq minutes par suite d'une perte de la télécommande ou pour une autre raison, le climatiseur, utilisera la sonde de température placée dans l’unité intérieure et il contrôlera ainsi la température. Dans ce cas, il se peut que la température autour de la télécommande soit différente de celle qui est détectée à l'endroit où se trouve

AFFICHAGE SUR LA

TELECOMMANDE

OPÉRATION

REGLAGE DE L'HEURE

1. Appuyer sur le bouton SET pendant cinq seconds. L’indication de l’heure seule clignote.

2. Appuyer sur les boutons + ou - jusqu’a ce que l’ heure courante s’afche.

3. Appuyer sur le bouton SET jusqu’a ce que l’ indication ne clignote pas.

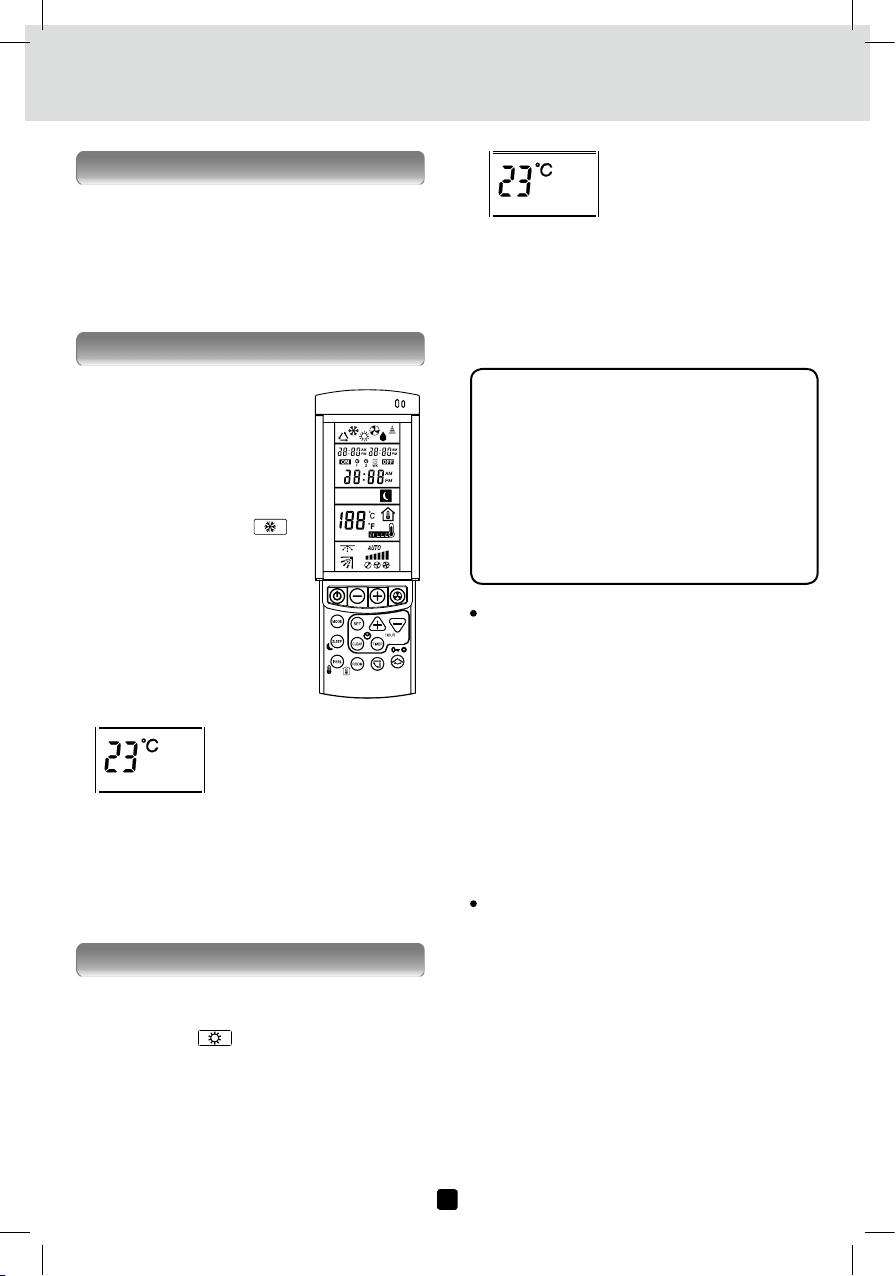

REFROIDISSEMENT

LA VALEUR DE LA TEMPERATURE

SELECTIONNEE S’AFFICHE.

4. Appuyer sur le bouton FAN SPEED pour régler la vitesse de ventilation.

5. Pressez la touche FLAP et ajustez la direction du courant d’air à volonté (regardez l’ ajustment du courant d’air). Assurez-vous que la télécommande est allumée.

Vérier que l’unité est connecté à l’alimentation électrique et que le voyant STANDBY est allumé.

1. Appuyer sur le bouton MODE (Mode de fonctionnement) jusqu'à l’affichage du signal REFROIDISSEMENT .

2. Appuyer sur le bouton ON/ OFF pour mettre en marche le climatiseur.

3. Appuyer sur le s boutons T E MP. p o u r c h oi s i r la te mpératu re (la plage de réglage de la température est entre 30°C max. et 16°C min.).

LA VALEUR DE LA TEMPERATURE

SELECTIONNEE S’AFFICHE.

4. Appuyer sur le bouton FAN SPEED pour régler la vitesse de ventilation.

5. Pressez la touche FLAP et ajustez la direction du courant d’air à volonté (regardez l’ ajustment du courant d’air). Assurez-vous que la télécommande est allumée.

CHAUFFAGE

1. Appuyer sur le bo uton MOD E (Mode de fonctionnement) jusqu'à l’affichage du signal CHAUFFAGE .

2. Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

3. Appuyer sur les boutons TEMP. pour choisir la température (la plage réglage de la température est entre 30°C max. et 16°C min.).

REMARQUE

Après la mise en marche en chauff age, le ve nti l a teu r de l’ un i t é in t éri e ure ne fonctionnera pas, grâce à une protection “prévention courants air froid” qui permettra le fonctionnement du ventilateur seulement lorsque l’échangeur de chaleur de l’unité intérieure sera sufsamment chaud. Pendant ce t te pér i ode le voyant STANDBY sera allumé.

DEGIVRAGEDEL’ECHANGEURDE

CHALEUR UNITE EXTERIEURE “STANDBY”

Lorsque la température extérieure descend audessous de zéro, de la glace se forme sur la batterie extérieure; ceci réduit la puissance en chauffage. Dans ce cas le microprocesseur c om m a n d e u n c ha n g e me n t d an s l e fonctionnement du climatiseur (dégivrage). Lorsque cette function est activée, le ventilateur de l’unité intérieure s’arrête et le voyant OPERATION clignote pendant le dégivrage. Le fonctionnement en chauffage reprend après quelques minutes en fonction de la température ambiante et de la température extérieure.

FONCTIONNEMENT ET RENDEMENT D'UN SYSTEME "REVERSIBLE"

Un climatiseur en version "Reversible" rechauffe l'air ambiance en prélevant la chaleur de l'air extérieur. La capacité (rendement) du système diminue donc lorsque la température extérieure descend au-dessous de zéro. Si le climatiseur ne reussit pas à maintenir une valeur sufsante de la température, on devra compléter le chauffage avec un autre appareil.

OPÉRATION

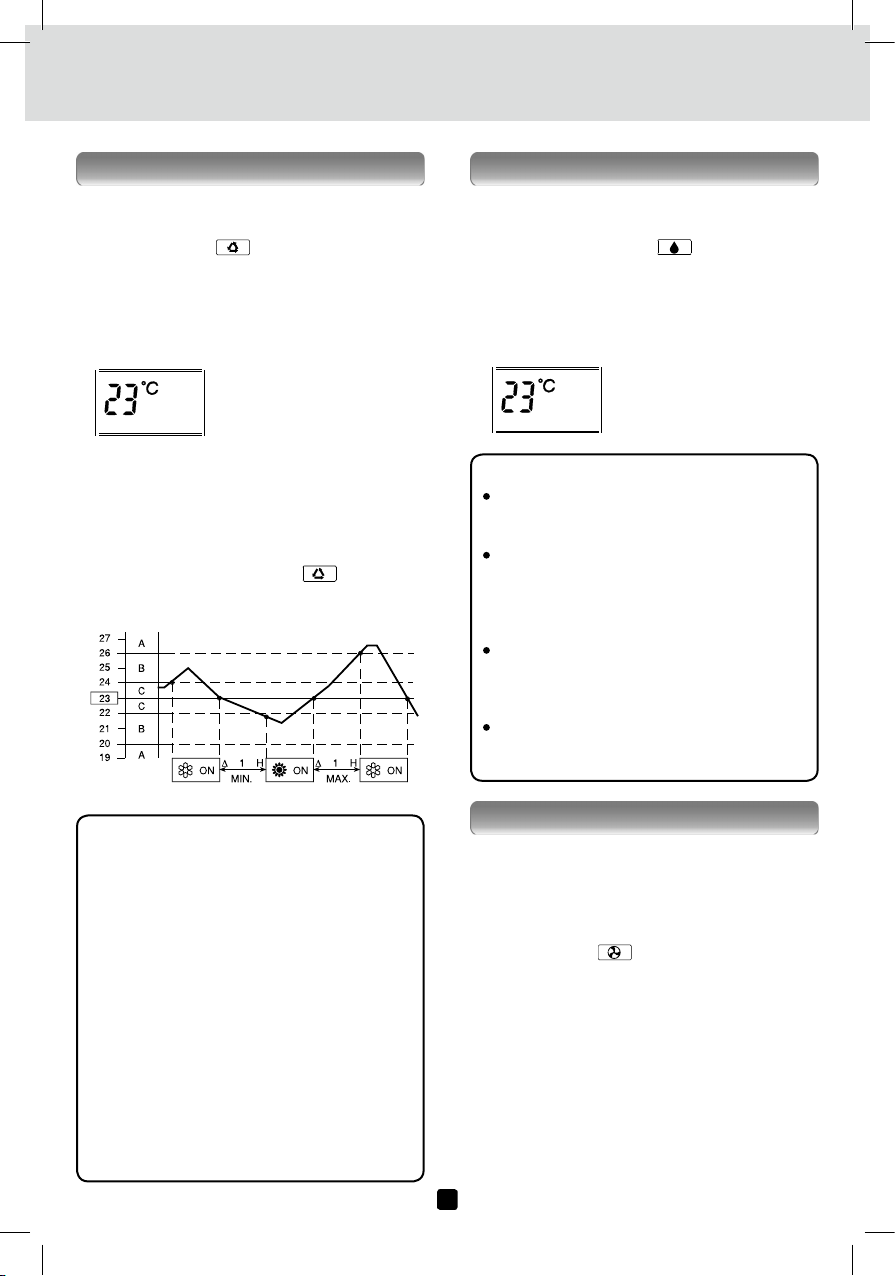

FONCTIONNEMENT AUTOMATIQUE

1. Appuyer sur le bo uton MOD E (Mode de fonctionnement) jusqu'à l’affichage du signal AUTOMATIQUE .

2. Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

3. Appuyer sur les boutons TEMP. pour choisir la température (la plage de réglage de la température est entre 30°C max. et 16°C min.).

LA VALEUR DE LA TEMPERATURE

SELECTIONNEE S’AFFICHE.

Le climatiseur change automatiquement le mode de fonctionnement de chauffage en refroidissement pour maintenir la température sélectionnée.

4. Appuyer sur le bouton FAN SPEED pour régler la vitesse de ventilation. Exemple de schema de fonctionnement en mode (Auto) avec la température ambiante sélectionneé a 23°C.

DESHUMIDIFICATION

1. Appuyer sur le bo uton MOD E (Mode de fonctionnement) jusqu'à l’affichage du signal DESHUMIDIFICATION .

2. Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

3. Appuyer sur les boutons TEMP. pour choisir la température (la plage réglage de la température est entre 30 °C max. et 16 °C min.).

LA VALEUR DE LA TEMPERATURE

SELECTIONNEE S’AFFICHE.

REMARQUE

Utilisez la fonction déshumidication quand vous voulez réduire l’humidité de l’air ambiant. Lorsque la température ambiante atteint la valeur sélectionnée sur la télécommande (thermostat), le climatiseur répète automatiquement les cycles de marche/arrêt. Ave c l a fo nc t io n d é sh u mi d if i ca t io n sélectionnée, la vitesse du ventilateur est périodiquement faible ou s’arrêt pour éviter le trop refroidissement. La fonction déshumidificat ion ne peut pas être activée quand la température extérieure est au-dessous de 15 °C.

REMARQUE

Le climatiseur change automatiquement le mode de fonctionnement (de refroidissement en chauff age) qua nd se verifie une des conditiones suivantes:

- ZONE A:

tempé rature ambiante et la température selectionneé sur la telecommande est au moins 3°C.

- ZONE B:

tempé rature ambiante et la température selectionneé sur la telecommande est au moins 1°C, une heure aprés l’arret du compresseur.

- ZONE C:

en t re la t em pé r at ur e a mb ia n te et l a température selectionneé sur la telecommande n’est pas plus de 1°C.

change si la difference entre la

ne change jamais si la difference

VENTILATION

Si l'on désire que l'air circule dans la pièce sans modier la température, effectuer les opérations suivantes:

1. Appu yer s ur le bout on MO DE (mode de fonctionnement) jusqu’à l’affichage du signal VENTILATION .

2. Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

Température sélectionnée Température ambiante

REFROIDISSEMENT ET DESHUMIDIFICATION

1 heure 1 heure TEMPS

CHAUFFAGE

1 heure 1 heure TEMPS

(Faible) (Moyen) (Haut) (AUTO)

OPÉRATION

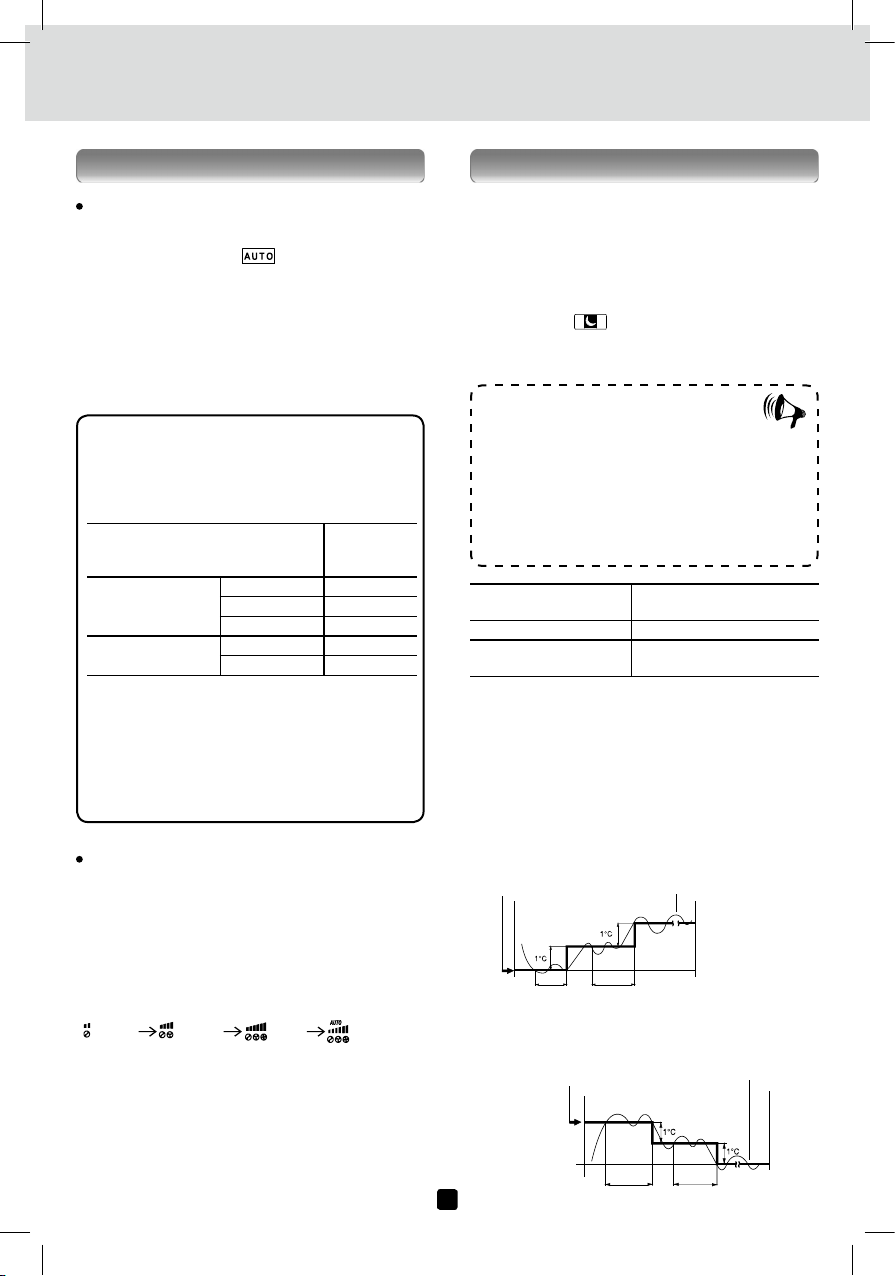

REGLAGE DE LA VITESSE DU VENTILATEUR

AUTOMATIQUE

Mettre le sélecteur FAN SPEED (vitesse du ventilateur) en position . Le microprocesseur du climatiseur règle automatiquement la vitesse du ventilateur. Quand le climatiseur commence à fonctionner, la différence entre la température de la pièce et la température sélectionnée est détectée par le microprocesseur qui règle alors automatiquement le ventilateur sur la vitesse qui convient.

REMARQUE

En mo d e VEN T I L AT I O N la vi t esse du ve ntilat e ur est réglé e auto matique ment comme en refroidissement.

DIFFERENCE ENTRE

TEMPERATURE AMBIANTE ET

TEMPERATURE SELECTIONNEE

Refroidissement et Déshumidication

Chauffage

Les val e urs pré c isé e s su r le ta b le a u concernent le fonctionnement du climatiseur lo rsque le cap teur d e la téléco mmande est choisi. Les valeurs précisées changent légèrement dans le cas où le capteur placé dans l’unité intérieure est selectionné.

MANUEL

Pour régler la vitesse du ventilateur manuellement, il suft de mettre le sélecteur FAN SPEED (vitesse du ventilateur) sur la position désirée.

Chaque fois que vous appuyez sur le bouton, la vitesse du ventilateur est changée en séquence:

2°C et plus Maximum

Entre 2 et 1°C Moyenne

Moins de 1°C Minimum

2°C et plus Maximum

Moins de 2°C Moyenne

VITESSE DU

VENTILATEUR

PROGRAMME NOCTURNE

Le programme nocturne permet d'économiser l’ énergie électrique.

1. Appuyer sur le bouton MODE pour choisir le mode de fonctionnement refroidissement, déshumidication ou chauffage.

2. Appuyer sur le bouton SLEEP.

3. Le sig n a l fonction d'économie nocturne, appuyer à nouveau sur le bouton SLEEP.

Dénitionduprogrammenocturne

En mode d’économie nocturne, le climatiseur refroidit ou réchauffe la pièce à la température sélectionnée (SET TEMP), puis le thermostat commute le climatiseur en mode d’attente. Environ 1 heure plus tard, la température sélectionnée est automatiquement modifiée comme suit. (Voir graphique).

MODE DE

FONCTIONNEMENT

Chauffage

Refroidissement et

Déshumidication

Le climatiseur reste en marche jusqu’à ce que la température de la pièce atteigne la nouvelle valeur sélectionnée, puis il est commuté en mode d’attente. Environ 1 heure plus tard, la température selectionnée est à nouveau relevée de 1°C en refroidissement et abaissée de 1°C en chauffage. Ceci permet d’économiser l’énergie sans sacrier le confort dans la pièce.

s ' a ffiche. Pour lib é r er la

MODIFICATION TEMP.

SELECTIONNEE

Diminution 1°C

Augmentation de 1°C

OPÉRATION

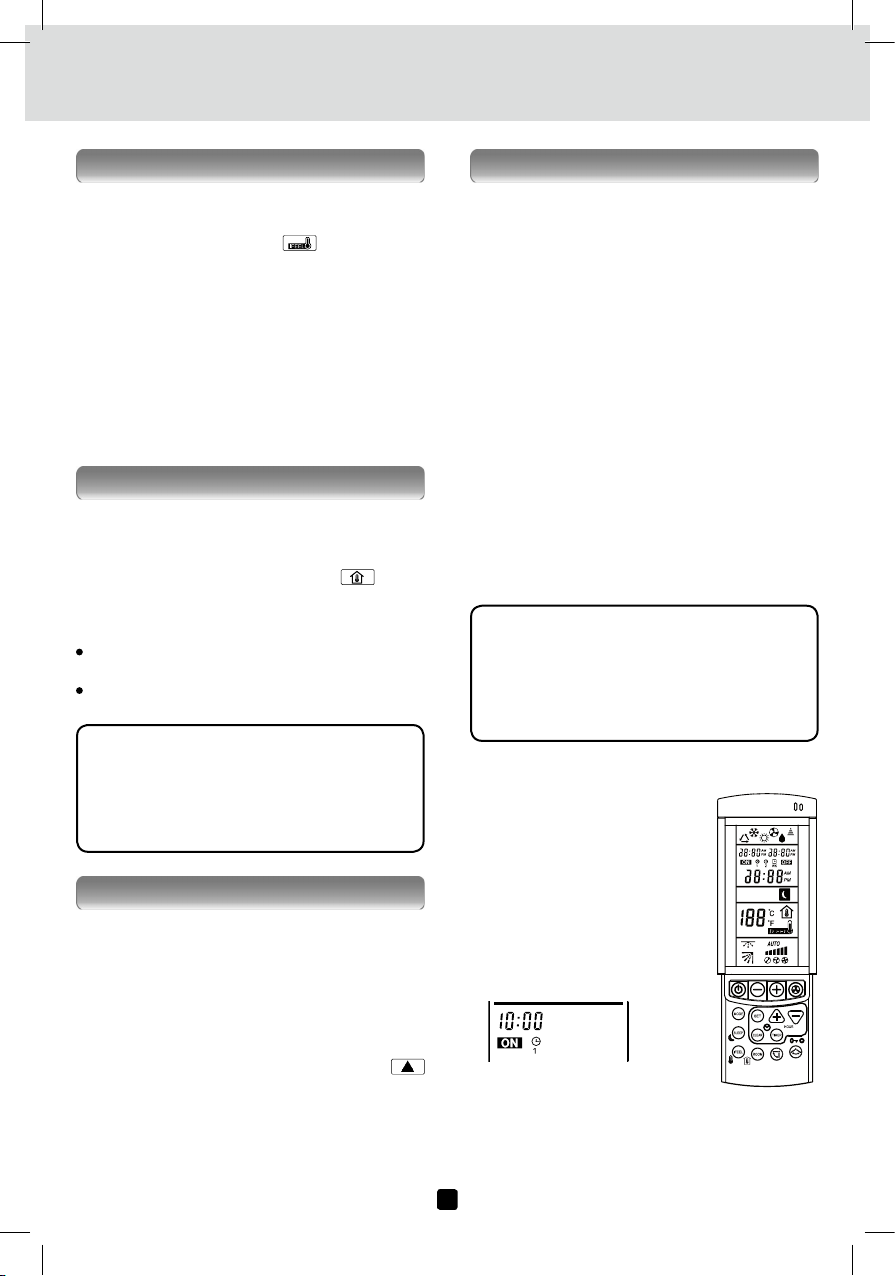

OPERATION FONCTIONNELLE INTÉRIMAIRE IFEEL

Pressez la touche IFEEL pour activer la fonction IFEEL. Le signe d’un thermomètre apparaîtra sur le display opérationnel LCD . Sélectionnez le réglage de température convenable. Assurez-vous que la télécommande est centrée au ventilateur, avec le senseur IFEEL en face. Protégez le senseur IFEEL contre les sources de chaleur, telles comme lampes, réchauffeurs, soleil direct, etc. ou contre un courant d'air du ventilateur. Cela peut provoquer le senseur à transmettre les données fausses de température, en dérangeant le fonctionnement de la fonction IFEEL.

OPERATION FONCTIONNELLE INTÉRIMAIRE ROOM

Pr essez l a touc h e ROOM pour montrer la température ordinaire actuelle autour de la télécommande. La température ordinaire prise et le signe de température ordinaire seront afchées. Pour annuler la température affichée ROOM , pressez une des touches suivantes:

Pressez de nouveau la touche Température ROOM. Touche de changement de MODE.

Remarque

La plage de température ambiante est entre 6 et 36 par in crém ents de 1.L' aff icha ge de v rait afficher "ELEVE E " ou " FAI B LE" pour représenter les températures qui sont supérieures à 36 ou inférieures à 6.

FONCTION VERROU

En ap p u yan t sur le bout o n VERR O U , la télécommande verrouillera le dernier programme de fonctionnement. Tous les boutons de fonction seront inactifs, y compris le bouton MARCHE/ ARRET. En appuyant de nouveau sur le bouton VERROU, la télécommande se déverrouillera de sa position verrouillée. Lorsque le mode verrou est en fonction, le signe de transmission sera afché.

REGLAGE DU TEMPORISATEUR

Quatre temporisateurs peuvent être choisies sur la télécommande. Deux temporisateurs

jou r na l ie r s ( a ppe l ée s T1 & T2 ) et de u x temporisateurs de week-end en option (appelées WKT1 & WKT2). Chacun de ceux temporisateurs peut être sélectionnée en appuyant sur la touche TIMER. Les te m por i s ateu r s jou r n alie r s T1 et T2 permettent de programmer la mise en marche et l' a r rêt sé paré m e nt su r deux pé riod e s différentes. Une fois réglée, le temporisateur agira quotidiennement. Le s tempori sateu rs de week -end WKT1 et WKT2 permettent de programmer la mise en marche et l'arrêt séparément sur deux périodes différentes, pendant deux jours seulement. Ceux temporisateurs agiront le jour choisi et le jour suivant uniquement. A 24:00 h le second jour, le temporisateur WK n'agira plus et le temporisateur journalière reprendra son action normale. WKT1 - Active le jour xé WKT2 - Active le jour suivant le jour xé

REMARQUE:

1. Pendant le fonctionnement des temporisateurs de week-end, les temporisateurs journaliers sont mises hors fonction.

2. Les tempo r i s a t e u r s WK doivent être réactivées avant chaque week-end.

A) REGLAGE DE L’HEURE DE MISE EN MARCHE (ON)

1. A p p uy er s u r l e b o ut on TIMER pour selectionner le temporisateur desiré.

2. Appuyer sur le bouton SET jusqu’à ce que ON clignote.

3. Appuyer sur les boutons + ou - (HEURE) jusqu’à ce que le valeur desire s’afche.

4. Appuyer sur les boutons SET pour activer le temporisateur.

B) REGLAGE DE L’HEURE D'ARRET (OFF).

1. Appuyer sur le bouton TIMER pour selectionner le temporisateur desiré.

2. Appuyer sur les boutons SET jusqu’à ce que OFF clignote.

OPÉRATION

REMARQUE

Le volet se referme automatiquement quand l’ appareil est mis hors tension. Pendant le chauffage, la vitesse du ventilateur est très basse et le volet reste en position horizontale jusqu’à ce que l’air soufflé par l’ appareil commence à se réchauffer. Une fois que l’air est réchauffé, la position du volet et la vitesse du ventilateur passent aux réglages spéciés par la télécommande.

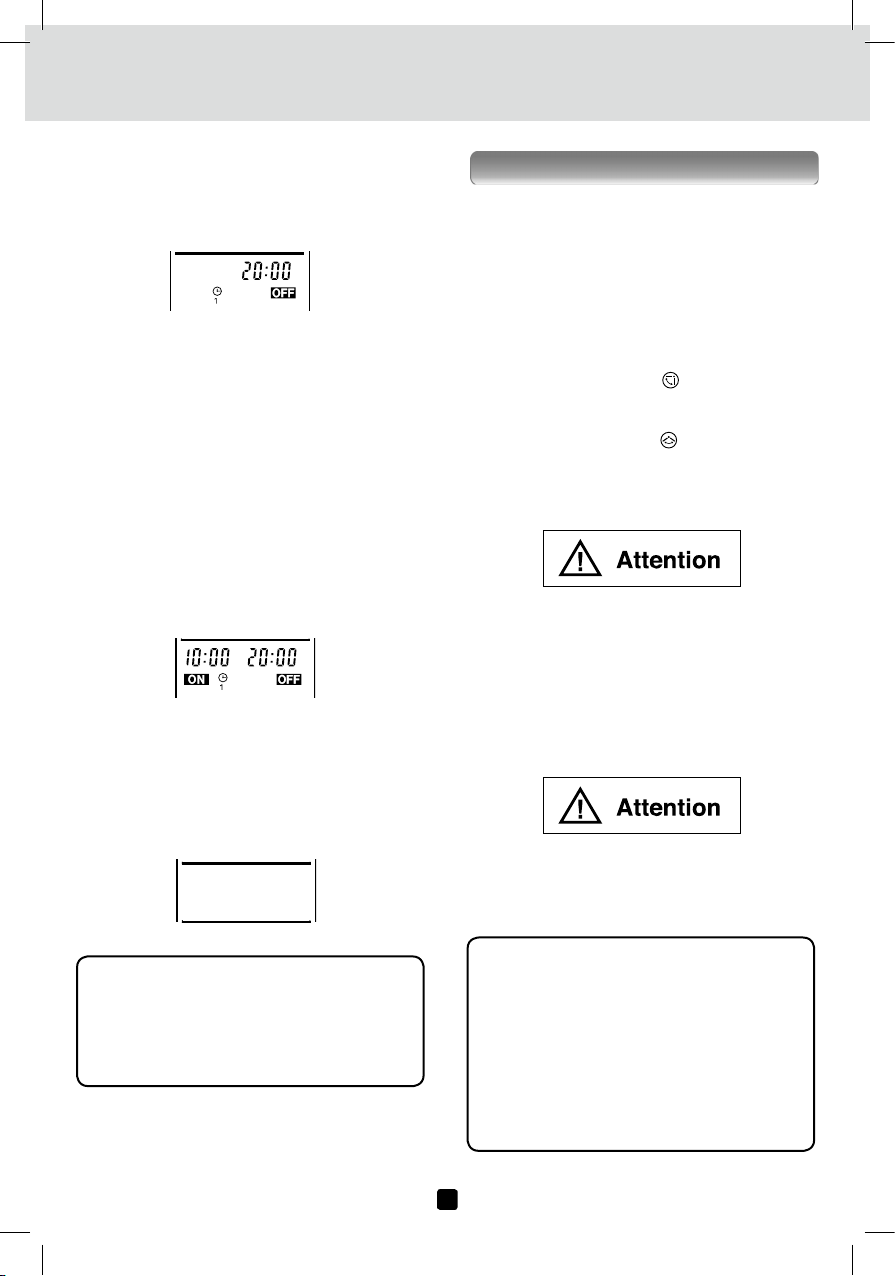

OPÉRATION

3. Appuyer sur les boutons + ou - (HEURE)jusqu’à ce que le valeur désiré s’afche.

4. Appuyer sur le bouton SET pour activer le temporisateur.

C) REGLAGE DE MISE EN MARCHE/ARRET

QUOTIDIEN

1. Ap p uy e r su r l e b o u to n T IM ER p o u r selectionner le temporisateur desiré.

2. Appuyer sur le bouton SET jusqu’à ce que ON clignote.

3. Appuyer sur les bouton + ou - (HEURE) jusqu’ à ce que le valeur désiré s’afche.

4. Appuyer de nouveau sur le bouton SET et OFF clignote.

5. Appuyer sur les bouton + ou - (HEURE) jusqu’ à ce que le valeur désiré s’afche.

6. Appuyer sur le bouton SET pour activer le temporisateur.

D) ANNULATION DU TEMPORISATEUR

1. A p pu ye r s u r l e b out o n T I M ER p ou r selectionner le temporisateur.

2. Appuyer sur le bouton CLEAR si vous voulez annuler tous les opérations du temporisateur.

REGLAGEDUFLUXD’AIR

HORIZONTALEMENT (manuel) Le ux de l’air peut être réglé horizontalement en déplaçant les ailettes verticales vers la gauche ou vers la droite.

VERTICALEMENT (avec télécommande) La télécommande permet de régler le volet de deux façon:

1. Appuyer sur le bouton pour faire le volet balayer. Si on appui de nouveau le volet s’ arrêt tout de suite.

2. Appuyez sur la touche pour déplacer peu à peu la soupape. Ou pour activer le courant d’ air horizontal, l’option duquel est sélectionnée via le levier de commande.

Pendant le refroidissement ou la déshumidication, surtout avec beaucoup d'humidité dans la pièce, régler les ailettes verticales droites. Si les ailettes sont réglées extrêmement vers la gauche ou vers la droite, des goutelettes de condensation sur la grille de sortie d'air pourraient se former.

REMARQUE

Si la procédure de réglage du temporisateur n’ est pa s term iné da n s 15 second s, en appuyant sur le bouton SET, sera annulé et restera mémorisé le dernier réglage .

Ne pas déplacer le volet à la main pendant le fonctionnement

OPÉRATION

Certaines fonctions de la télécommande ne seront pas disponibles si l’unité ne les supporte pas !

REMARQUE

OPÉRATION

Utiliser le bouton FLAP de la télécommande pour ajuster la position du volet. Si l’on déplace le volet de la main, il y aura un décalage entre la position préconisée par la télécommande et la position réelle. Dans ce cas, mettre l’appareil hors tension, attendre que le volet se referme, puis remettre l’appareil sous tension. La position du volet sera à nouveau normale. Ne pas diriger le volet vers le bas pendant le refroidissement car une condensation risque de se roduire autour de la sortie d’air et de s’ égouter.
