PAC HT CHAUFFAGE
PRODUCTION ECS
POMPES À CHALEUR HAUTE TEMPÉRATURE
PRODUCTION EAU CHAUDE SANITAIRE
PROFESSIONNEL

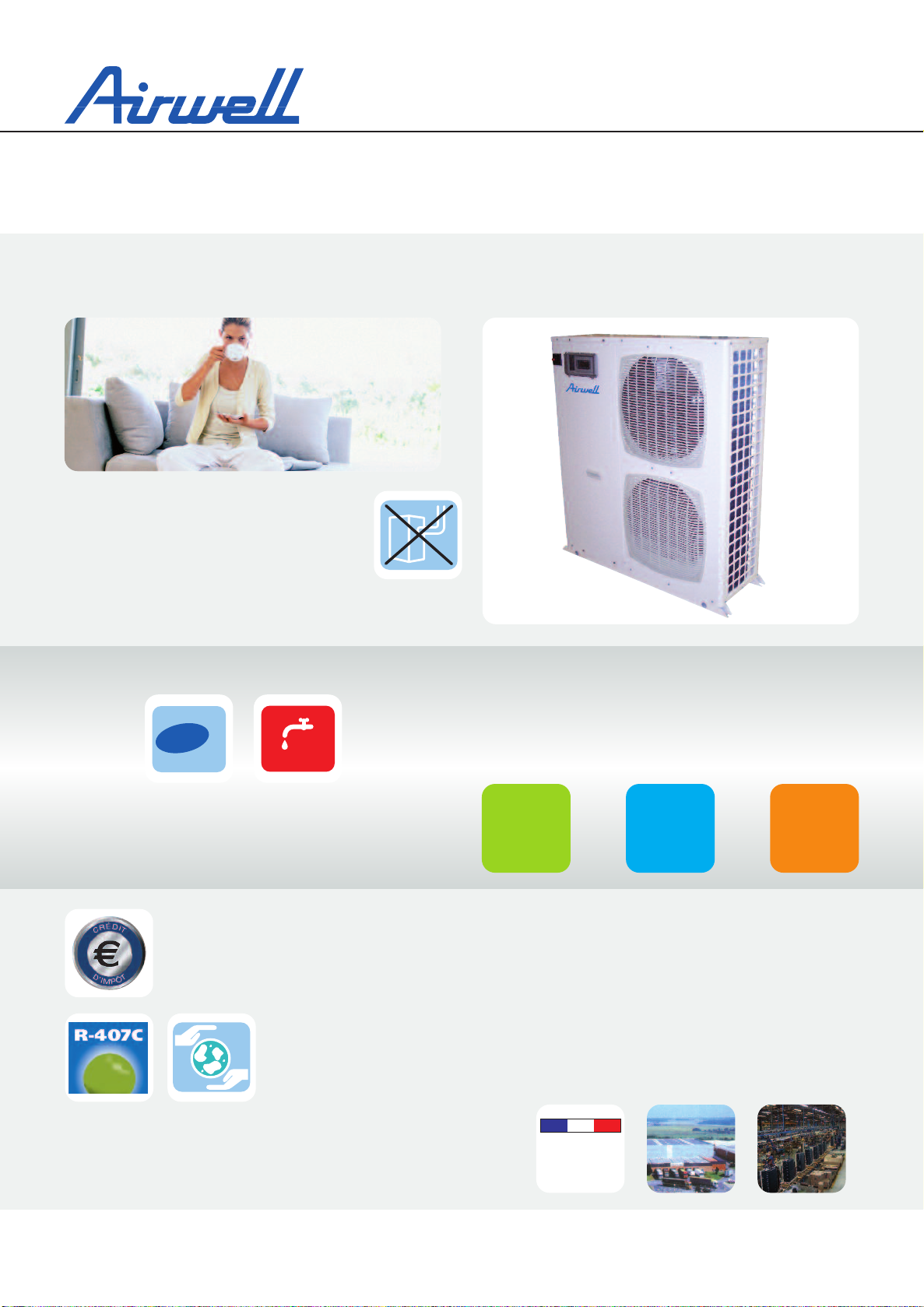

Page 2
EAU CHAUDE
+65°
-20°
-20°
CONCEPTION
ET FABRICATION
FRANÇAISE
Température
extérieur
Compresseurs
Température
de l'eau
>4°C
4°C
SEULEMENT LE PETIT COMPRESSEUR FONCTIONNE
eau = 55°C maxi
4°C
2°C
entre
2°C et 4°C
SEULEMENT LE GROS COMPRESSEUR FONCTIONNE
eau = 60°C maxi
2°C
<2°C
LES DEUX COMPRESSEURS FONCTIONNENT
eau = 65°C maxi
Certification NF PAC en cours
PAC HT AIRWELL
BÉNÉFICIEZ DE TOUS LES AVANTAGES D'UNE SOLUTION D'AVENIR.
NEUF OU RÉNOVATION, PLUS BESOIN
DE CHAUDIÈRE.
La pompe à chaleur haute température assure
l'intégralité des besoins de chauffage et d'eau
chaude sanitaire de la maison. Elle remplace la
chaudière pour alimenter les radiateurs, qu'ils
soient neufs ou déjà installés.
Remplace votre
chaudière
DE L'EAU TRÈS CHAUDE PAR TOUS LES TEMPS
Il fait très froid dehors… Même jusqu'à -20° la pompe à
chaleur haute température Airwell vous fournit de l'eau à une
température de sortie de 65°C. Elle est la seule aujourd'hui à
garantir un tel confort même lorsque l'hiver est aussi extrême.
CRÉDIT D’IMPÔT
Les Pompes à Chaleur air/eau PAC HT Airwell sont éligibles au crédit d’impôt. Que l’acquéreur
soit imposable ou non, il est REMBOURSÉ d’une partie du prix du materiel. Pour plus d’informations
sur la législation en vigueur, rendez-vous sur le site officiel : www.impots.gouv.fr
L'ENVIRONNEMENT RESPECTÉ AVEC JUSQU'À 80% DE CO2 EN MOINS.
La PAC HT Airwell est une solution de chauffage qui valorise les énergies naturelles tout en
respectant l'environnement. Elle fonctionne en circuit fermé et l'emploi du fluide "vert" R407C
préserve la couche d'Ozone.
DES ÉCONOMIES IMPORTANTES.
La pompe à chaleur haute température puise l'énergie
gratuite de l'environnement et ne consomme que peu
d'électricité pour fonctionner. Pour 100% des besoins
de chauffage, environ 70% proviennent des calories
extérieures tandis que 30% sont fournis par l'électricité.
70%
énergie
gratuite
+=
30%
électricité
100%
besoins de
chauffage
UN PRODUIT CONCU ET FABRIQUE DANS NOTRE SITE
DE PRODUCTION DE NORMANDIE
Page 3

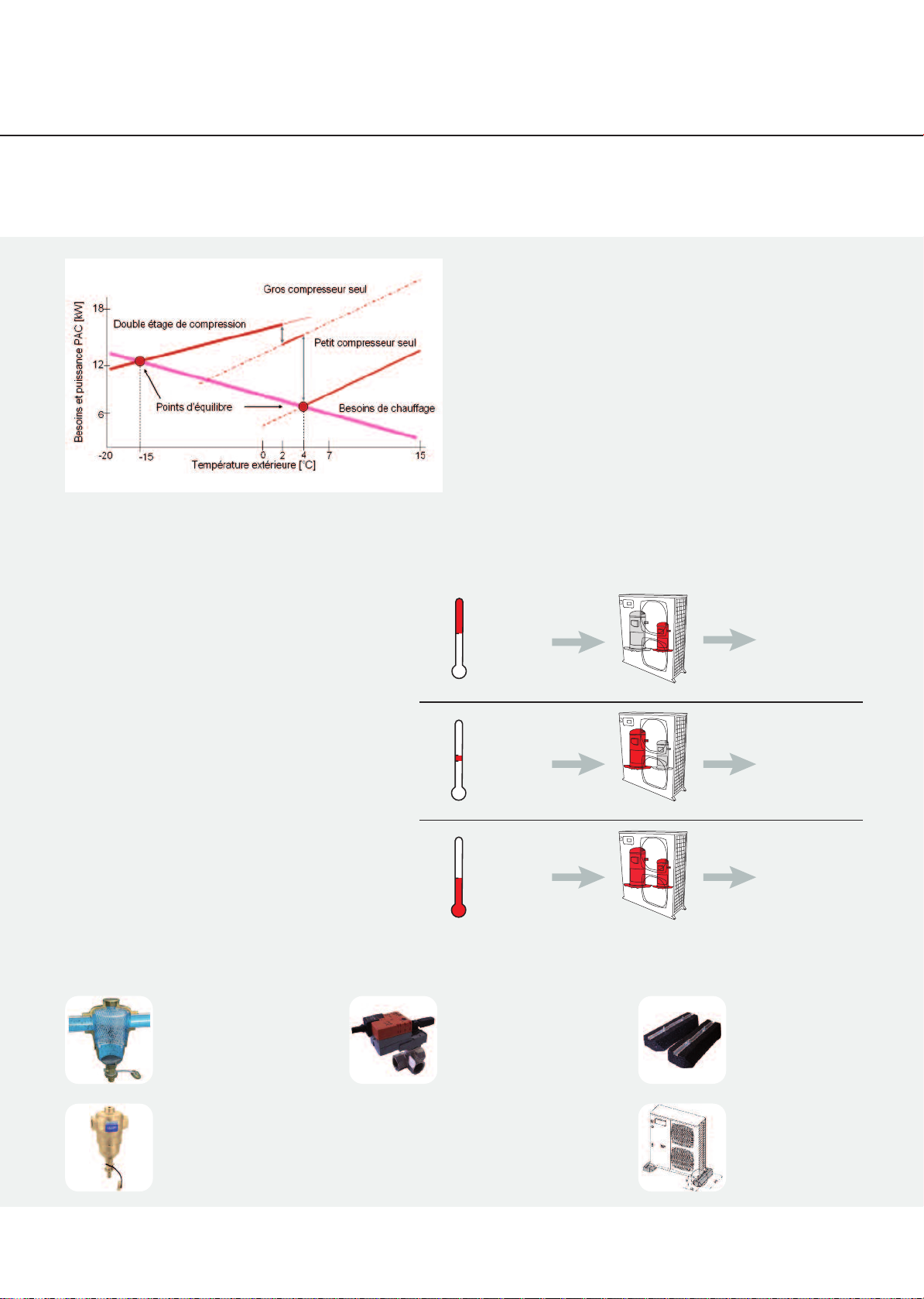

EXEMPLE DE GESTION DES COMPRESSEURS
A températures extérieures supérieures à 4°C, la PAC HT
utilise le petit compresseur seul avec une température de
départ d’eau inférieure ou égal à 55°C, en accord avec la
courbe de chauffe nécessaire.
Si les besoins de chauffage sont plus élevés que prévu,
après une période d’inoccupation par exemple, c’est le gros
compresseur qui va démarrer pour atteindre la température
de confort rapidement.
Pour les températures extérieures entre 4°C et 2°C, le gros
compresseur seul va démarrer.
En dessous de 2°C extérieur, la PAC HT va utiliser les 2
compresseurs en double étage pour fournir la température
de départ d’eau nécessaire.
Température
extérieur
Compresseurs
Température
de l'eau
>4°C
4°C
SEULEMENT LE PETIT COMPRESSEUR FONCTIONNE
eau = 55°C maxi
4°C
2°C
entre
2°C et 4°C
SEULEMENT LE GROS COMPRESSEUR FONCTIONNE
eau = 60°C maxi
2°C
<2°C
LES DEUX COMPRESSEURS FONCTIONNENT
eau = 65°C maxi
Le besoin à mi-saison est plus faible et donc il faut
sortir une eau à une température moins élevée.
Dans ce cas, un seul compresseur adapté fonctionne
et garantit les meilleures performances avec une
moindre consommation d’électricité.
Dans le cas d’un fonctionnement à pleine puissance,
pour les températures les plus basses de l’année,
les 2 compresseurs se partagent le travail. Chacun
fait une partie du chemin dans les meilleures
conditions alors qu’un compresseur seul devrait
faire tout le travail dans ses conditions limites.
LES AVANTAGES DE LA TECHNOLOGIE
BI-COMPRESSEUR
Avantages : de meilleures performances
(jusqu’à +24% par rapport à une technologie
mono-compresseur) pour une moindre
consommation et une meilleure longévité.
Pot de décantation.
Sépare efficacement les
impuretés du circuit d’eau
de chauffage et les
recueille dans une chambre
de décantation d’où elles
peuvent ensuite être
vidangées, même lorsque
l’installation fonctionne.
Pieds support
amortisseur.
Surélève la PAC de 10 cm
environ, afin de faciliter
l’évacuation des
condensats et eau de
dégivrage. La conception
en caoutchouc assure un
excellent amortissement
des vibrations.
la PAC soit vers le circuit de chauffage,
soit vers le ballon d’ECS. Une seconde
vanne 3 voies est recommandée pour une
installation en relève de chaudière.
ACCESSOIRES
Vanne 3 voies, tout ou rien.
Nécessaire pour production
d’Eau Chaude Sanitaire en
option. Permet de diriger
l’eau chaude produite par
Page 4

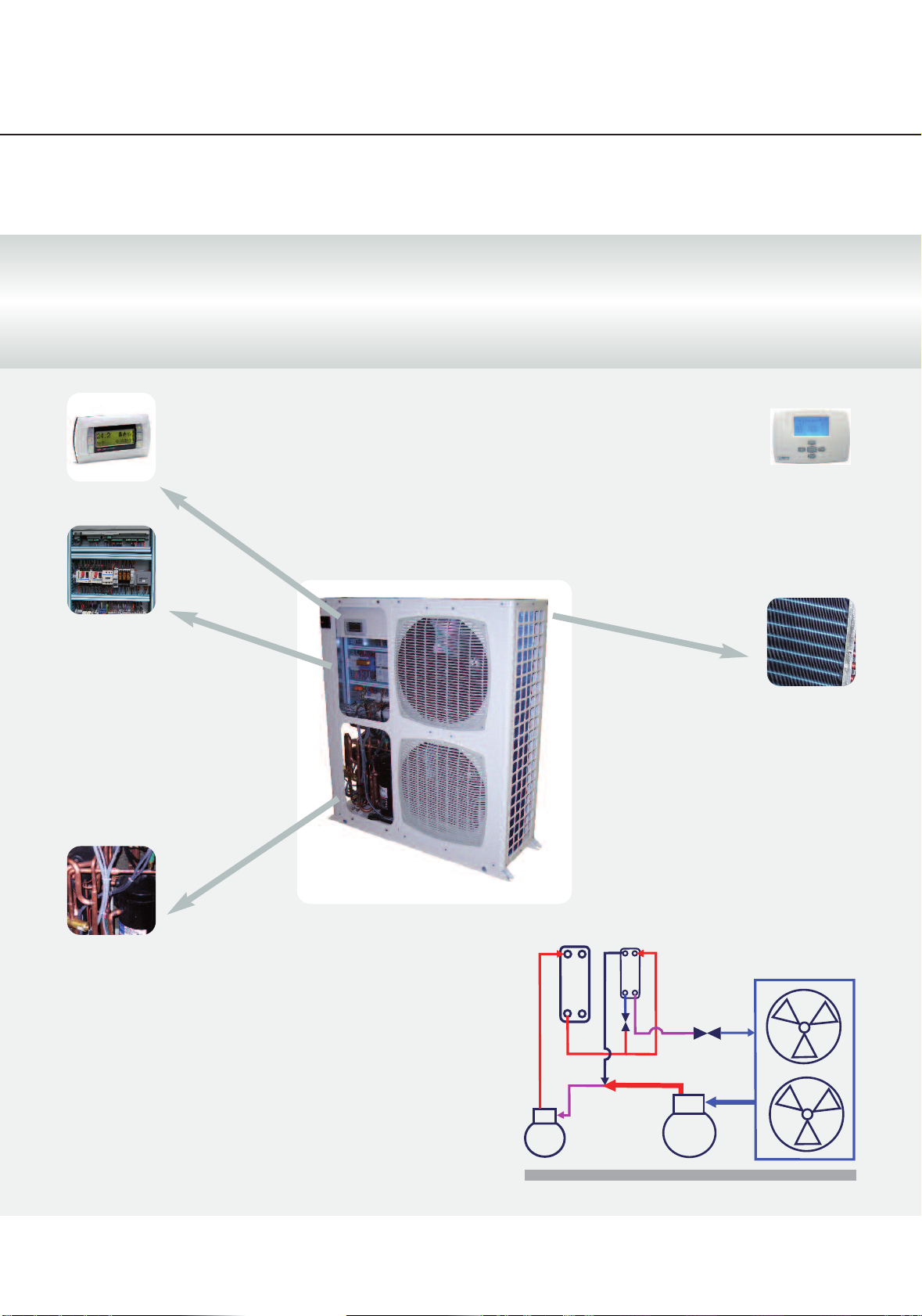

UN PRODUIT TOUT EQUIPE DE SERIE :
HP
BP
Cycle bi étagé avec économiseur et injection partielle
• Grille de protection échangeur
• Tableau électrique et régulateur
• Disjoncteur/sectionneur de sécurité
• Purgeur automatique
• Circulateur 3 Vitesses
• Pressostat HP/BP (Haute/Basse Pression)
• Thermostat d’ambiance programmable et communiquant
• Contrôleur de phases (Modèles Triphasés)
PAC HT/ECS
Pompes à Chaleur Haute Température
et production d’Eau Chaude Sanitaire
• Soupape de sécurité
• Limiteur d’intensité au démarrage
(Modèles Monophasés)
• Vanne de remplissage d’eau
TABLEAU DE COMMANDE
EXTÉRIEUR
Véritable interface de dialogue avec
la régulation de la PAC, il est solidaire de la
machine. Simplifiant la mise en service
et la maintenance, il présente un
affichage simple et complet des
REGULATION
PERFECTIONNEE
Elle assure le choix automatique
du mode de fonctionnement des
compresseurs, garantit une
régulation optimisée avec ou
sans le thermostat d’ambiance
et analyse continuellement tous
les paramètres de sécurité et
diagnostic.
paramètres de régulation et
de fonctionnement.
THERMOSTAT D’AMBIANCE
COMMUNIQUANT
Il offre une visualisation du fonctionnement
ainsi qu’un contrôle complet de nombreuses
fonctions, telles que :
• Réglage de la température ambiante souhaitée
• Programmation journalière ou hebdomadaire de la température
• Programmation d’absence, mode hors gel
FIABILITE EPROUVEE
Le traitement hydrophilique de l’échangeur
à ailettes lisses permet de le protéger de la
corrosion en allongeant sa durée de vie tout
en garantissant des performances élevées
par tout temps. Dotée d’une carrosserie
métal galvanisé, d’un traitement
anticorrosion avec peinture epoxy, les PAC
HT vous offrent une tenue dans le temps et
ce quelles que soient les conditions de
fonctionnement, même les plus extrêmes.
INNOVATION ET SYSTEME BREVETE : TECHNOLOGIE
BI COMPRESSEUR*
Un contrôle optimum grâce à trois possibilités de fonctionnement :
• Petit compresseur seul permettant une consommation minimale
pour la majorité des besoins
• Gros compresseur seul pour une montée en température rapide
• Les 2 compresseurs ensemble (en double étage) pour une forte
puissance et un rendement élevé lors des basses températures.
PAC HT AIRWELL est la seule Pompe à Chaleur Haute Température qui
vous garantie de l’eau à une température de sortie de 65°C et ce
jusqu’à des températures extérieures de -20°C
*brevet français : cycle à double étage avec économiseur et injection partielle
Page 5
PAC HT/ECS
Pompes à Chaleur Haute Température
et production d’Eau Chaude Sanitaire
LE BALLON DE PRODUCTION D’EAU CHAUDE SANITAIRE PROPOSÉ EN OPTION.
• 3 modes d’autorisation de production d’Eau Chaude Sanitaire :
- Suivant le programme heures creuses de votre fournisseur d’énergie
- Suivant votre propre programme horaire (utilisation de la base horaire fournie par le thermostat communiquant)
- Pas de programmation spécifique (autorisation 24h/24)
• Mode vacances (consigne hors gel)
• Fonction anti-légionelles programmable
• Gestion intelligente du couple vanne 3 voies / circulateur

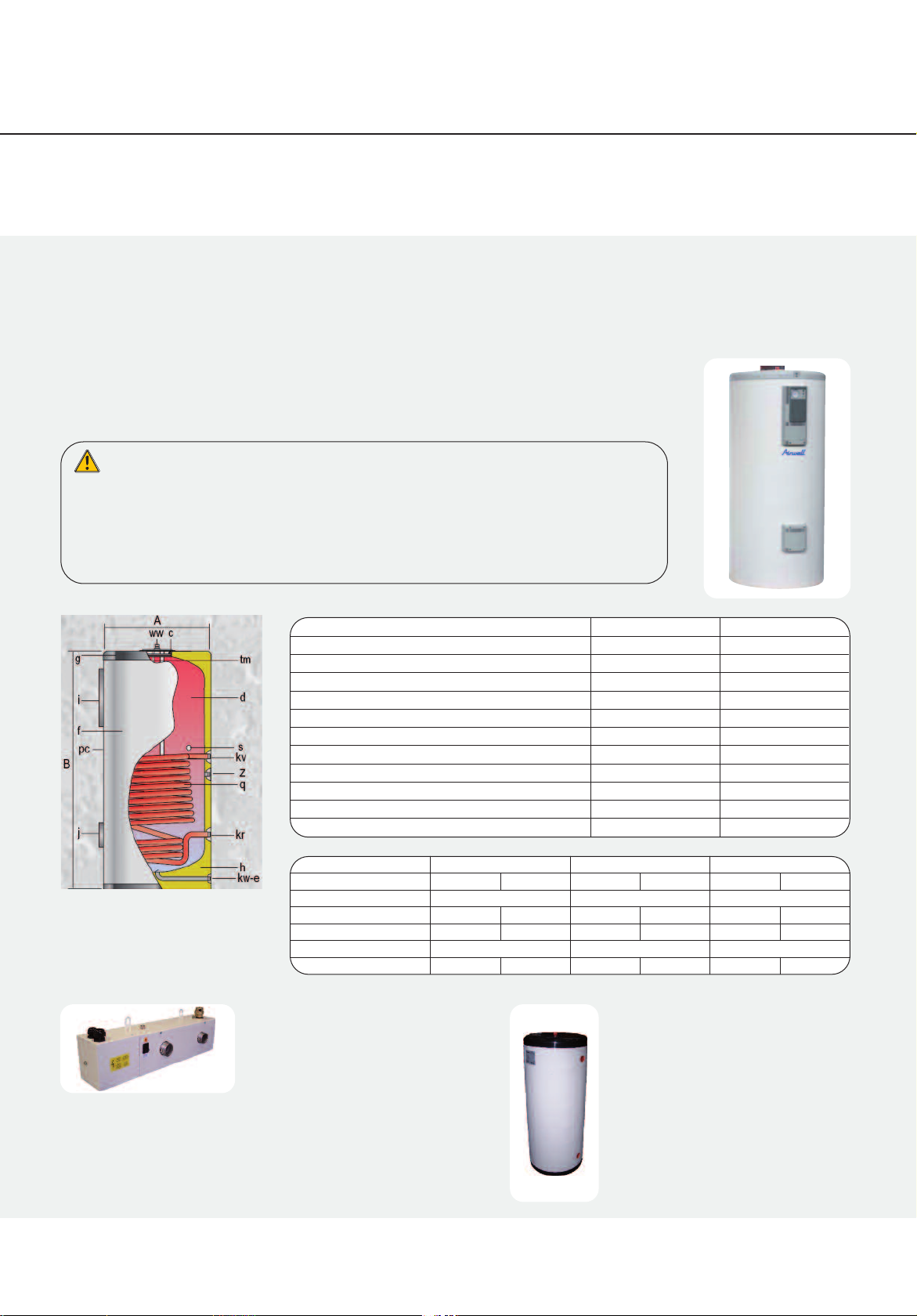

BALLON DE PRODUCTION D’EAU CHAUDE SANITAIRE PROPOSE EN OPTION.
Les caractéristiques du ballon ECS préconisé sont adaptées au fonctionnement de la PAC HT.
Ce ballon au développement spécifique, est optimisé avec la PAC HT pour garantir la production d’eau chaude sanitaire.
Toutes anomalies sur la PAC ou sur le système lié à l’utilisation d’un autre ballon ECS ou d’autres
accessoires que ceux préconisés par le fabricant ne pourront être pris au titre de la garantie du constructeur.
La garantie du constructeur ne s’appliquera que dans la mesure où l’installation à été réalisée dans les règles de l’art,
dans le respect des préconisations et que la mise en service aura été assurée par une station technique agrée Airwell.
Ballon 300L 2,5kW serpentin 3,1m2- dimensions H1685mm - Diamètre 620mm - Poid 130kg
Connexions/Dimensions CV-300-HL
Capacité ECS l. 300
Puissance serpentin / Débit de primaire* 3/5/8 m3/h
Poids à vide (environ) kg. 115
kw, e : Entrée eau froide / Ecoulement “GAS/M 1
ww : Sortie ECS eau chaude “GAS/M 1
kv, kr : Connexions serpentin “GAS/F 1
s : connection latérale “GAS/F 1-1/2
z : Recyclage “GAS/M 1
Cote A : Diamètre extérieur mm. 620
Cote B : Longueur totale mm. 1685
Surface serpentin
*Température primaire = 90°C, Delta Température secondaire = 10/45°C
PRODUCTION ECS PAC HT 12-6 PAC HT 14-7 PAC HT 18-9
Temp. ext. (°C) 0 -10 0 -10 0 -10
c- Trappe d’inspection
Ballon ECS
d- Ballon ECS
f- Habillage extérieur
g- Couvercle
h- Isolation thermique
i- Tableau de contrôle
q- Serpentin échangeur
s- Raccordement latéral
e- Vidange
tm-Sonde capteurs
j- Trappe de visite
pc- Anode
Temp. dep. PAC (°C) 65 65 65
Puiss. Moy (kW) 10,56 9,31 13,6 11,99 10 14,1
Temp. ECS (°C) 58 58 56 57 55 56
Temp. ini. (°C) 15 15 15
Temps (minutes) 85 98 63 73 52 61
Réchauffeur électrique en ligne.
Ce réchauffeur électrique, à
installer à l’intérieur du bâtiment,
offre 2 étages de puissance
(2 et 4 kW, soit 6 kW au total).
Il assure un complément de puissance lorsque la demande de
chauffage est supérieure à la capacité de la PAC. La régulation
de la PAC HT est prévue pour gérer soit le réchauffeur électrique,
soit une relève de chaudière.
kw 104/124/142
2
m
3,1
Ballon tampon de 140 litres.
Ce ballon est nécessaire quand le
volume d’eau de l’installation est
insuffisant.
Il préserve la PAC des courts cycles
nuisibles à la durée de vie des
compresseurs et améliore le
fonctionnement durant les phases
de dégivrage.
Page 6
PAC HT/ECS
Régime dair extérieur 7°C
Puissance calorifique mono-compresseur / régime d'eau 30/35°C kW
Chaud
uissance absorbée kW
P
COP
Puissance calorifique mono-compresseur / régime d'eau 40/45°C kW
uissance absorbée kW
P
OP
C
Puissance calorifique bi-compresseur / régime d'eau 40/50°C kW
Puissance absorbée kW
COP
Régime d'air extérieur 2°C
uissance calorifique bi-compresseur / régime d'eau 50°C kW
P
Chaud
égime d'air extérieur 0°C
R
Chaud
Régime d'air extérieur -7°C
Chaud
Régime d'air extérieur -15°C
C
uissance absorbée kW
P
OP*
C
Puissance calorifique bi-compresseur / régime d'eau 65°C kW
uissance absorbée kW
P
COP*
Puissance calorifique bi-compresseur / régime d'eau 65°C kW
Puissance absorbée kW
OP*
C
Puissance calorifique bi-compresseur / régime d'eau 65°C kW
haud
uissance absorbée kW
P
COP*
PAC HT 12-6 PAC HT 14-7 PAC HT 18-9
6,5
1,7
3,84
6,2
2,0
3,14
12,0
4,4
2,73
10,4
4,4
2,37
10,0
5,1
1,96
8,9
4,7
1,87
7,3
4,2
1,75
7,9
2,0
3,99
7,5
2,3
3,23
14,3
4,9
2,9
12,4
4,9
2,5
12,0
6,0
2,0
10,7
5,6
1,91
9,3
5,3
1,76
8,9
2,2
4,12
8,4
2,5
3,36
17,9
6,1
2,93
15,4
6,1
2,52
14,8
7,3
2,03
13,1
6,6
1,98
11,4
6,0
1,88
Régime d'air extérieur -20°C
Puissance calorifique bi-compresseur / régime d'eau 65°C kW
Chaud
Puissance absorbée kW
COP*
Débit d'eau nominal m3/h
Pression hydraulique disponible (GV) kPa
Limites de fonctionnement T.EXT °C
Température de sortie d'eau Mini / Maxi °C
Pression sonore à 5 m en champ libre dB(A)
Puissance acoustique dB(A)
Type de compresseur
Poids kg
Dimensions (LxPxH) mm
Echangeur type
Raccordements
hydrauliques
Alim. élec.
Alim. élec.
3N~400V
*avec dégivrage
Entrée d'eau pouces
Sortie d'eau pouces
Câble d'alimentation mm
1~230V
Calibre fusible protection générale A
Câble d'alimentation mm
Calibre fusible protection générale A
voir notice technique pour plage
de fonctionnement détaillée
Votre distributeur agréé
6,3
3,8
1,66
1,03
52
8,5
5,0
1,7
1,23
50
10,5
5,7
1,85
1,48
48
-20°C
25°C / 65°C
42
67
42
67
42
67
2 compresseurs Scroll
195
2
2
3 x 6
32
5 x 2,5
16
201
1150x401x1309
Plaques
1"F
1"F
3 x 6
32
5 x 2,5
16
208
-
5 x 2,5
16
Airwell France SAS
1bis, Avenue du 8 mai 1945
Saint Quentin en Yvelines
78284 GUYANCOURT
France
Tel. +33 (0)1 39 44 78 00
Fax +33 (0)1 39 44 65 17
www.airwell.fr
[email protected]
FC PAC HT 09-1120 PRO AIRWELL France SAS RCS VERSAILLES B 421 305 996 - Ces caractéristiques sont données à titre indicatif et peuvent être modifiées sans préavis - Photos non contractuelles - Imprimé dans l’U.E.
Loading...
