complimenti per aver scelto un elettrodomestico
Electrolux che, siamo certi, avrà modo di apprezzare per
le prestazioni, la qualità e l’affidabilità e che le renderà la
vita di ogni giorno più confortevole, facile e sicura. Da
sempre il nostro impegno è quello di produrre utilizzando
la tecnologia più avanzata, nel rispetto dell’ambiente e
sempre in anticipo rispetto agli obblighi normativi. Oltre
il 90% dei nostri elettrodomestici sono prodotti ecologici
in classe A, A+, A++ e vengono raccomandati dal WWF.
La lettura completa di questo libretto le permetterà un
utilizzo corretto e sicuro della sua apparecchiatura e le
darà anche utili consigli sulla manutenzione più efficiente.
electrolux 3
136901400-00-08102007
4 electrolux
Indice
Manuale per l'utente 5
Informazioni importanti per la sicurezza 5
Descrizione del prodotto 9
Pannello dei comandi 10
Prima di usare l'asciugatrice per la prima volta 10
Come preparare e suddividere la biancheria 11
Panoramica dei programmi 12
Uso giornaliero 15
Manutenzione e pulizia 22
Problema ... 29
Impostazioni della macchina 33
Caratteristiche tecniche 36
Valori di consumo 37
Suggerimenti per gli istituti di prova 37
Installazione 38
Tutela ambientale 44
Assistenza tecnica 46
informazioni importanti per la sicurezza electrolux 5
Manuale per l'utente
Informazioni importanti per la sicurezza
Per la vostra sicurezza e per garantire un impiego corretto, prima di
installare e utilizzare per la prima volta l'apparecchio, leggere il manuale
per l'utente con attenzione, inclusi i suggerimenti e le avvertenze. Per
evitare errori e incidenti, è importante garantire che tutte le persone che
utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche
di sicurezza. Conservare queste istruzioni e accertarsi che rimangano
allegate all'apparecchio qualora venga spostato o venduto, in modo che
chiunque lo utilizzi sia correttamente informato sull'uso e sulla sicurezza.
Sicurezza generale
• È pericoloso modificare le specifiche o cercare di alterare questo prodotto in
qualsiasi modo.
• Questo apparecchio non è destinato ad essere utilizzato da persone (incluso
bambini) con ridotte capacità fisiche, sensoriali o mancanza di esperienza e
conoscenza, a meno che non lo utilizzino sotto la supervisione o la guida di una
persona responsabile della loro sicurezza.
• Verificare che piccoli animali domestici non entrino nel cestello dell'asciugatrice.
Per evitare ciò, ispezionare il cestello prima dell'utilizzo.
• Qualsiasi oggetto quale monete, spille di sicurezza, chiodi, viti, pietre o altro
materiale rigido può danneggiare gravemente l'apparecchio: prestare attenzione
che non sia inserito nell'apparecchio.
• Per evitare il pericolo di incendio dovuto all'eccessiva asciugatura, non utilizzare
l'apparecchio per asciugare i seguenti capi: Cuscini, trapunte e simili (questi
articoli possono accumulare calore).
• Oggetti come gommapiuma (schiuma di lattice), cuffie da bagno, tessuti
impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in
gommapiuma non devono essere asciugati nell'asciugatrice.
• Dopo l'uso, la manutenzione o la pulizia staccare sempre la spina
dell'alimentazione.
6 electrolux informazioni importanti per la sicurezza
• Non cercare in nessun caso di riparare la macchina da soli. Le riparazioni eseguite
da persone non esperte possono causare seri danni o malfunzionamenti.
Contattare il centro di assistenza locale. Richiedere sempre l'installazione di
ricambi originali.
• I capi che sono stati sporcati con sostanze come olio da cucina, acetone,
benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la
cera devono essere lavati in acqua calda con abbondante detersivo prima di
essere asciugati nell'asciugatrice.
•
Pericolo di esplosione Non inserire nell'asciugatrice capi che sono stati a
contatto con solventi infiammabili (petrolio, alcol denaturato, liquidi per la pulizia
a secco e simili). Queste sostanze sono volatili, per cui possono causare
esplosione. Inserire nell'asciugatrice solo elementi lavati ad acqua.
•
Rischio di incendio: i capi che sono stati sporcati o immersi in olio vegetale o
da cucina costituiscono un pericolo di incendio e non dovrebbero essere inseriti
nell'asciugatrice.
• Se i capi sono stati trattati con prodotti appositi anti-macchia, eseguire un
ulteriore risciacquo prima di caricare l'asciugatrice.
• Prima di inserire i capi nell'asciugatrice, verificare che nelle tasche non siano stati
dimenticati accidentalmente accendini o fiammiferi
Non arrestare mai un'asciugatrice prima del termine del ciclo di
asciugatura a meno che non sia possibile togliere immediatamente tutti i
capi e stenderli in modo da dissipare il calore.
Installazione
• Questo apparecchio è pesante. Prestare attenzione quando occorre spostarlo.
• Durante il disimballo, verificare che l'apparecchio non abbia subito danni durante
il trasporto. In caso di dubbi, non utilizzare l'apparecchio e contattare il Centro di
assistenza locale.
• Tutti i dispositivi di sicurezza previsti per l'imballaggio e il trasporto devono essere
rimossi prima di usare l'apparecchio, per evitare possibili gravi conseguenze per
l'asciugatrice o le persone. Vedere la sezione relativa nel manuale per l'utente.
• La parte finale del ciclo dell'asciugatrice si svolge senza calore (ciclo di
raffreddamento) per avere la sicurezza che i capi rimangano ad una temperatura
che non li danneggi.
• Se si dovesse verificare la necessità di una modifica all'impianto elettrico
domestico per l'installazione della macchina, il lavoro dovrà essere effettuato da
personale qualificato.
informazioni importanti per la sicurezza electrolux 7
• È consigliabile controllare che l'apparecchio non sia posizionato sul cavo elettrico.
• Se la macchina è installata su un tappeto, regolare i piedini in modo da consentire
una corretta circolazione dell'aria.
• Dopo aver installato la macchina, controllare che non sia appoggiata sul cavo
elettrico di alimentazione.
• Se l'asciugatrice è installata sopra la lavabiancheria, deve obbligatoriamente
essere utilizzato il kit di montaggio (accessorio opzionale).
Uso
• Questo apparecchio è destinato solo all'uso domestico. Non deve essere
utilizzato per scopi diversi da quelli per il quale è stato progettato.
• Lavare solo tessuti idonei ad essere asciugati a macchina. Seguire le istruzioni
riportate sull'etichetta dei singoli capi.
• Non asciugare nell'asciugatrice capi non lavati.
• Non sovraccaricare l'apparecchio. Vedere la sezione relativa nel manuale per
l'utente.
• Non inserire nell'asciugatrice indumenti fradici.
• Gli indumenti che sono stati a contatto con prodotti volatili a base di petrolio non
devono essere asciugati nell'asciugatrice. Se si utilizzano detersivi liquidi volatili,
prestare attenzione e verificare che siano stati eliminati dall'indumento prima di
inserirli nell'asciugatrice.
• Per scollegare il cavo di alimentazione dalla presa elettrica, fare sempre presa
sulla spina senza tirare il cavo.
• Non utilizzare mai l'asciugatrice se il cavo di alimentazione, il pannello dei
comandi, la superficie operativa o la base sono danneggiati rendendo accessibile
la parte interna dell'asciugatrice.
• Ammorbidenti per tessuti o prodotti simili, devono essere utilizzati come
specificato nelle istruzioni degli ammorbidenti.
• Attenzione - superficie calda : Non toccare la superficie della luce dello
sportello quando quest'ultima è accesa.
1)
Per la sicurezza dei bambini
• Questo apparecchio non deve essere utilizzato da bambini o persone inferme
senza l'attenta supervisione degli adulti.
• È consigliabile controllare che i bambini non giochino con l'apparecchio.
• I componenti dell'imballo (come il polistirolo o i sacchetti di plastica) possono
essere molto pericolosi per i bambini, per il rischio di soffocamento. Tenerli fuori
dalla portata dei bambini.
1) Solo per le asciugatrici con luce interna al cestello.
8 electrolux informazioni importanti per la sicurezza
• Tenere lontani dalla portata dei bambini e in luogo sicuro anche tutti i tipi di
detersivi.
• Verificare che bambini o animali non entrino nel cestello dell'asciugatrice.
Descrizione del prodotto
descrizione del prodotto electrolux 9
2
3
6
7
9
12
1 Pannello dei comandi
2 Cassetto con contenitore acqua di condensa
3 Lampada per illuminazione interna
4 Filtro sottile (pelucchi)
5 Filtro a maglie larghe (pelucchi)
6 Filtro ultra-sottile (pelucchi)

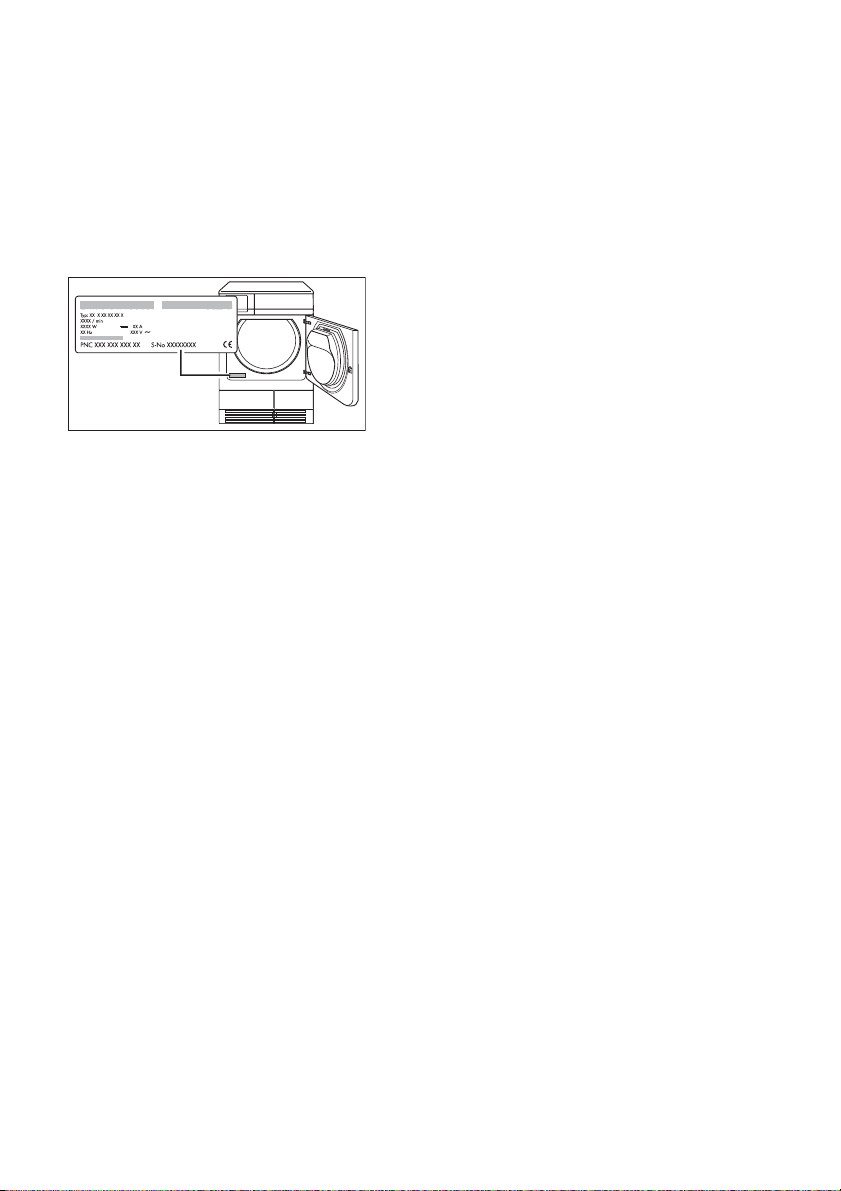

7 Targhetta nominale
8 Sportello di carico (reversibile)
9 Sportello della base dello scambiatore di calore
10 Tasto per l'apertura dello sportello nello zoccolo
11 Feritoie
1
4
5
8
10
11
10 electrolux pannello dei comandi
12 Piedini avvitati (per la regolazione dell'altezza)
Pannello dei comandi
123
1 Selettore programmi e interruttore OFF Aus
2 Tasti funzione
3 Tasto AVVIO/PAUSA Start/Pause
4 Tasto PARTENZA RITARDATA Zeitvorwahl
5 Display
6 Led di stato
456
Prima di usare l'asciugatrice per la prima volta
Per eliminare eventuali residui rimasti nel cestello durante la produzione, pulire il
cestello con un panno umido oppure eseguire un breve ciclo di asciugatura (30 MIN)
inserendo indumenti umidi.
come preparare e suddividere la biancheria electrolux 11
Come preparare e suddividere la biancheria
Come suddividere la biancheria
• Suddivisione in base al tipo di tessuto:
– Cotone/lino per i programmi nel gruppo COTONI Baumwolle.
– Misti e sintetici per i programmi nel gruppo SINTETICI Mischgewebe.
• Suddivisione in base all'etichetta. Significato dell'etichetta attaccata agli
indumenti:
Asciugatura a
È possibile
asciugare il capo
nell'asciugatrice
Non inserire nell'apparecchio capi che non possano essere asciugati
nell'asciugatrice.
Questo apparecchio può essere utilizzato per tutti i capi bagnati sulla cui
etichetta sia riportato che sono adatti per l'asciugatura a macchina.
• Non asciugare indumenti nuovi e colorati con altri dai colori delicati. I colori
possono tingere.
• Non utilizzare il programma EXTRA Extratrocken per indumenti in jersey di cotone
o di maglia. I capi si possono restringere!
• Non asciugare nell'asciugatrice capi in lana. I capi possono rimanere impigliati.
Dopo l'asciugatura ad aria, i capi in lana possono essere asciugati con il
programma LANA Wollpflege.
Come preparare la biancheria
• Per evitare che la biancheria si impigli: chiudere le cerniere, abbottonare i sacchi
copri-piumone e agganciare fibbie e nastri (per esempio nei grembiuli).
• Vuotare le tasche. Togliere oggetti di metallo (fermaglini, spille di sicurezza ecc.).
• Mettere al rovescio i capi con imbottitura (per es. nelle giacche a vento foderate
all'interno di cotone lo strato di cotone deve essere quello esterno). Questi tessuti
si asciugano meglio.
Asciugatura a
temperatura
normale
temperatura
ridotta (impostare
l'opzione
DELICATI Schon)
Il capo non può
essere asciugato
nell'asciugatrice
12 electrolux panoramica dei programmi
Panoramica dei programmi
Altre funzioni
Applicazione/proprietà
EXTRA
Extratrocken
DA
RIPOR
RE
COTONI Baumwolle
Schranktrocken
FERRO
Bügeltrocken
EXTRA
Extratrocken
DA
RIPOR
RE
Schrank-
SINTETICI Mischgewebe
trocken
Programmi
carico massimo
6
kg
6
kg
6
kg
3
kg
3
kg
(peso asciutto)
DELICATI Schon
CICALINO Signal
Knitterschutz Plus
TEMPO Zeitwahl
PARTENZA RITARDATA
ANTI-PIEGA PROLUNGATO
••• -•
••• -•
••• -•
••• -•
••• -•
Zeitvorwahl
Asciugatura completa di capi
spessi o foderati, per esempio
asciugamani in spugna o accappatoi.
Asciugatura completa di capi di
spessore uniforme, per esempio
asciugamani in spugna, maglieria
o asciugamani.
Per indumenti di spessore normale
in cotone o lino, per esempio biancheria per il letto o tovaglie.
Asciugatura completa di capi
spessi o foderati, per esempio pullover, lenzuola e tovaglie.
Per tessuti sottili non ripassati col
ferro, per esempio camicie no-stir,
tovaglie, indumenti per bambini,
calze, biancheria con stecche o
ferretti.
Simbolo sull'etichetta
1)
1)
panoramica dei programmi electrolux 13
Altre funzioni
Applicazione/proprietà
FERRO
Bugeltrocken
TEMPO
Zeitprogramm
TEMPO
RINFRE
SCARE
Auffrischen
LENZUO
LA Bett-
wäsche
SPECIALI
Jeans
CAPI
SPORTI
VI
LEGGE
RI Sport
Programmi
carico massimo
3
kg
6
kg
1
kg
3
kg
6
kg
2
kg
(peso asciutto)
DELICATI Schon
CICALINO Signal
Knitterschutz Plus
ANTI-PIEGA PROLUNGATO
••• -•
••• ••
•••-•
•••-•
•••-•
A•• -•
Zeitvorwahl
TEMPO Zeitwahl
PARTENZA RITARDATA
Per tessuti sottili da ripassare col
ferro, per esempio maglieria o camicie.
Per un'ulteriore asciugatura dei
capi o per carichi inferiori ad 6 kg.
Per rinfrescare o pulire
delicatamente indumenti con i
prodotti per il lavaggio a secco
commercialmente disponibili.
Lenzuola (singole e doppie,
federe, copriletto, copripiumoni).
Per indumenti casual, quali jeans,
felpe di spessori diversi (per es. nel
collo, nei polsini e lungo le
cuciture).
Per indumenti sportivi, tessuti
sottili, in poliestere, da non stirare.
Simbolo sull'etichetta
1)
14 electrolux panoramica dei programmi
Altre funzioni
Applicazione/proprietà
Programmi
(peso asciutto)
carico massimo
1
NO-STIR
PLUS
Leichtbügeln
kg
(o 5
A•• -•
camicie)
LANA
Wollpfleg
e
1) selezionare DELICATI Schon
1
•-• -•
kg
DELICATI Schon
Knitterschutz Plus
ANTI-PIEGA PROLUNGATO
Zeitvorwahl
TEMPO Zeitwahl
CICALINO Signal
PARTENZA RITARDATA
Programma speciale con meccanismo anti-piega per tessuti e
camicette no-stir; riduce al minimo
la fatica dello stiro. I risultati
dipendono dal tipo di tessuto e
dalle finiture. Inserire i capi
nell'asciugatrice subito dopo la
centrifuga; una volta asciugati,
togliere immediatamente i tessuti e
appendere i capi su un
appendiabiti.
Programma speciale per trattare
velocemente i capi in lana con aria
calda, dopo l'asciugatura naturale,
dopo che sono stati indossati o
conservati chiusi per lunghi
periodi. Le fibre di lana si alzano e
la lana ritorna morbida e soffice.
Consiglio: togliere i capi subito
dopo l'asciugatura.
Simbolo sull'etichetta
A - La funzione automatica viene selezionata automaticamente.
uso giornaliero electrolux 15
Uso giornaliero
Accendere l'asciugatrice / accendere la luce
Ruotare il selettore programmi su un programma o su LUCE Beleuchtung. La
macchina si accende. Quando lo sportello è aperto, il cestello è illuminato.
Apertura dello sportello / caricamento della biancheria
1.
Aprire lo sportello:
Premere con forza lo sportello (punto di spinta)
2. Caricare la biancheria (senza sovraccaricare il cestello).
Non incastrare i capi tra lo sportello e la guarnizione in gomma.
3. Chiudere con decisione lo sportello fino a sentire chiaramente uno scatto.
Selezione del programma
Mediante il selettore, impostare il programma desiderato. Il tempo residuo alla fine
di un programma viene visualizzato nel display LCD nel formato h:mm (ore:minuti).
Loading...
+ 33 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
