benutzerinformation

Kondensationstrockner

TK GL5 E

We were thinking of you

when we made this product

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein
erstklassiges Produkt von Electrolux entschieden haben,
welches Ihnen sicherlich viel Freude bereiten wird. Es ist
unser Bestreben, eine breite Vielfalt von
Qualitätsprodukten anzubieten, die helfen, Ihr Leben
etwas komfortabler zu machen. Sie finden einige
Beispiele auf der vorletzten Seite in diesem Heft. Bitte
nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu können. Wir sind
sicher, das wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.

electrolux 3

136901291-00-17032008

4 electrolux

Inhalt
Benutzerinformation 5

Wichtige Sicherheitshinweise 5
Gerätebeschreibung 9
Bedienblende 10
Vor der ersten Benutzung 11
Sortieren und Vorbereiten der Wäsche 11
Programmtabelle 13
Täglicher Gebrauch 17
Reinigung und Pflege 26
Was tun, wenn 33
Programmiermöglichkeiten 37
Technische Daten 40
Verbrauchswerte 40
Hinweise für Prüfinstitute 41
Gerät aufstellen 41
Entsorgung 46

Kundendienst 49

Änderungen vorbehalten

wichtige sicherheitshinweise electrolux 5

Benutzerinformation

Wichtige Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor
der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchs­anweisung aufmerksam durch, einschließlich der Ratschläge und Warnun­gen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle
Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheits­vorschriften vertraut sind. Heben Sie diese Bedienungsanleitung gut auf
und geben Sie diese an eventuelle Nachbesitzer dieses Gerätes weiter.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkma­len oder dem Produkt selbst vorgenommen werden.

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensori­sche Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender
Einweisung durch eine verantwortungsbewusste Person benutzt werden, die si­cherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrol­lieren Sie daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel,
Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die
Maschine.

• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine
der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche
Dinge (die Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte
Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaum­gummipolster dürfen in dem Gerät nicht getrocknet werden.

• Nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den
Netzstecker ziehen.

6 electrolux wichtige sicherheitshinweise

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Repa­raturen durch unerfahrene Personen können zu Verletzungen und schweren
Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen
Sie immer auf Original-Ersatzteilen.

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin,
Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden
sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und
zusätzlichem Waschmittel gewaschen werden.

•

Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren
Stoffen (Benzin, denaturiertem Alkohol, Trockenreinigungsmittel oder ähnlichem)
in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosions­gefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.

•

Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder ge­tränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Trockner.

• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen
ein zusätzlicher Spülgang durchgeführt wird.

• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen
von Wäschestücken geblieben sind, bevor Sie die Wäsche in den Trockner legen.

Wenn Sie ein Trockenprogramm vor dem Zyklusende anhalten müssen,
sofort die gesamte Wäsche entnehmen und zur Wärmeableitung ausbrei­ten. Brandgefahr!
Aufstellen der Maschine

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Bewegen.

• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zwei­felsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Alle Transportsicherungen und Verpackungsmaterialien müssen entfernt werden.
Bei Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und
in der Wohnung entstehen. Siehe betreffenden Abschnitt in der Gebrauchsan­weisung.

• Der letzte Teil eines Trocknerzyklusses findet ohne Hitze statt (Abkühlzyklus), um
sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht
beschädigt wird.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder
einer Fachkraft ausgeführt werden.

wichtige sicherheitshinweise electrolux 7

• Wird die Maschine auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen
die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist.

• Vergewissern Sie sich nach der Aufstellung, dass das Gerät nicht auf dem Netz­kabel steht.

• Wird der Trockner auf einer Waschmaschine installiert, muss der Auftisch-Bau­satz (Zubehör) verwendet werden.

Gebrauch

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Jeder andere Gebrauch
ist als bestimmungsfremd anzusehen.

• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die
Pflegesymbole auf den Textiletiketten.

• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe den betreffenden Abschnitt in den Ge­brauchsanweisungen.

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen
nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten
verwendet wurden, müssen diese Flüssigkeiten entfernt werden, bevor das Klei­dungsstück in den Trockner gesteckt wird.

• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Dose zu ziehen; son­dern immer am Stecker.

• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die
Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das
Geräteinnere frei liegt.

• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Anweisungen
des Herstellers benutzt werden.

• Die Lampenabdeckung der Innenbeleuchtung muss fest verschraubt sein.

• Bei Wasch-/Trockensäulen: Keine Gegenstände auf das Gerät legen. Sie können
während des Betriebs herunterfallen.

Heiße Oberfläche: Nicht die Lampenabdeckung berühren, wenn die Innen­beleuchtung eingeschaltet ist.

Sicherheitsvorkehrungen bei Kindern

• Das Gerät darf nicht von kleinen Kindern ohne Aufsicht bedient werden.

8 electrolux wichtige sicherheitshinweise

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht dem Gerät spielen
können.

• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen ­Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.

• Lagern Sie alle Waschmittel an einer sicheren Stelle außerhalb der Reichweite von
Kindern.

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern.

Gerätebeschreibung

gerätebeschreibung electrolux 9

2

3

6

7

9

12

1 Bedienblende
2 Schublade mit Kondensatbehälter
3 Trommelbeleuchtung
4 Feinfilter (Flusenfilter)
5 Grobsieb (Flusensieb)
6 Mikro-Feinfilter (Flusensieb)
7 Typenschild
8 Einfülltür (Anschlag wechselbar)

9 Tür im Sockel vor dem Wärmetauscher
10 Taste zum Öffnen der Sockeltür
11 Luftschlitze

1

4

5

8

10

11

10 electrolux bedienblende

12 (Höhenverstellbare) Schraubfüße

Bedienblende

Aus

Beleuchtung / Eclairage

Wollpflege / Laine

Leichtbügeln Plus /
Facile à repasser

Sport

Jeans

Bettwäsche /Draps

Auffrischen /Rafraîchir

Zeitprogramm / Minuterie

Arrêt

Baumwolle / Coton

Extratrocken / Três Sec

Mischgewebe/Synthetiques

Schranktrocken /

Prêt à Ranger

Bügeltrocken /

Prêt à Repasser

Extratrocken /

Três Sec

Schranktrocken /

Prêt à Ranger

Bügeltrocken /

Prêt à Repasser

Schon
Délicat

1

1 Programmwähler und Schalter AUS
2 Funktionstasten
3 Taste START PAUSE
4 Taste ZEITVORWAHL
5 Anzeige
6 Funktionsstatus-LEDs

Display-Anzeigen

1

Sensitiv
Sensible

6

Laufzeit

Temps Restant

Knitterschutz
Plus
Anti ­Froissage

Signal
Alarme

Zeitwahl
Minuterie

2 3

45

Zeitvorwahl
Départ Différé

Start / Pause
Départ / Pause

6

5

34

1 Restzeit / Fehlermeldung
2 Warnhinweise

2

vor der ersten benutzung electrolux 11

3 Symbol für Knitterschutz Plus
4 Programmstand
5 Symbol für Zeitvorwahl
6 Symbol für Kindersicherung

Vor der ersten Benutzung

Reinigen Sie die Trommel des Gerätes mit einem feuchten Tuch oder führen Sie ein
kurzes Trockenprogramm (30 MIN) mit feuchter Wäsche aus, um
fertigungsbedingte Rückstände aus der Trommel zu entfernen.

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:
– Baumwolle/Leinen für Programme in der Programmgruppe BAUMWOLLE.
– Mischgewebe und Synthetikfasern für Programme in der Programmgruppe

MISCHGEWEBE.

• Sortieren nach Wäschehinweisen. Die Pflegekennzeichen bedeuten:

Trocknen im Wä-

schetrockner
grundsätzlich

möglich

Geben Sie keine nasse Wäsche in das Gerät, die nicht laut Pflegekenn­zeichnung für die Trocknung in einem Trockner geeignet ist.
In diesem Gerät können alle Wäschestücke getrocknet werden, die ent­sprechend den Pflegehinweisen trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken.
Die Farben können unter Umständen "ausbluten".

Trocknen mit nor­maler Temperatur

Trocknen mit

niedriger Tempe-

ratur (drücken Sie

die SCHON-

Taste!)

Nicht maschinell

trocknen

12 electrolux sortieren und vorbereiten der wäsche

• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm EXTRA.
Die Textilien können einlaufen!

• Trocken Sie keine Wollsachen in dem Gerät. Sie können sich verheddern! Nach­dem Textilien aus Wolle an der Luft vorgetrocknet wurden, können Sie mit dem
Programm WOLLPFLEGE getrocknet werden.

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge
zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B. sollte bei mit Baumwolle gefütterten
Anoraks die Baumwollschicht außen liegen). Diese Gewebe trocknen dann bes­ser.

Programmtabelle

Zusatz-Funktio-

nen

1)

1)

programmtabelle electrolux 13

Anwendung/Eigenschaften

Programme

EXTRA

SCHRAN

BAUMWOLLE

KTRO­CKEN

BÜGEL­TRO­CKEN

EXTRA

MISCHGEWEBE

SCHRAN
KTRO­CKEN

SCHON

max. Füllmenge

7

kg

7

kg

7

kg

3

kg

3

kg

SENSITIV

(Trockengewicht)

• • • • - •

• • • • - •

• • • • - •

• • • • - •

• • • • - •

SIGNAL

KNITTERSCHUTZ PLUS

ZEITWAHL

ZEITVORWAHL

Durchtrocknen von dicken oder
mehrlagigen Textilien wie z. B.
Frotteehandtüchern, Bademän­teln, Baumwolle.

Durchtrocknen von dicken
Textilien wie z. B. Frotteehandtü­chern, Handtüchern, Baumwolle.

Für normale Koch-Buntwäsche
aus Baumwolle oder Leinen, z. B.
Bett-, Tischwäsche.

Durchtrocknen von dicken oder
mehrlagigen Textilien wie z. B. Pul­lovern, Bett-, Tischwäsche.

Für dünne Textilien, die nicht ge­bügelt werden müssen, z. B. bü­gelfreie Hemden, Tischwäsche,
Babykleidung, Socken, Damen­unterwäsche mit Korsettstangen
oder Drahteinlagen.

Pflegekennzeichen

2)

2)

14 electrolux programmtabelle

Zusatz-Funktio-

nen

1)

1)

Anwendung/Eigenschaften

BÜGEL­TRO­CKEN

ZEIT­PRO­GRAMM

AUFFRI­SCHEN

ZEITPROGRAMM

BETTWÄ­SCHE

JEANS

SONDERPROGRAMME

SPORT­KLEI­DUNG

Programme

max. Füllmenge

3

kg

7

kg

1

kg

3

kg

7

kg

2

kg

SCHON

(Trockengewicht)

SIGNAL

SENSITIV

KNITTERSCHUTZ PLUS

• • • • - •

• - • • • •

• - • • - •

• - • • - •

• • • • - •

- • • - •

A

ZEITWAHL

ZEITVORWAHL

Für dünne Textilien, die noch ge­bügelt werden müssen, z. B.
Strickwaren, Hemden.

Zum Trocknen von einzelnen Wä­schestücken oder Wäschemen­gen mit einem Gewicht bis 7 kg.

Spezialprogramm zum Auffri­schen oder schonenden Reinigen
von Textilien mit handelsüblichen
Trockenreinigungsmitteln.

Bettwäsche (Einzel-/Doppelbett­laken, Kopfkissen-, Bettbezüge,
Tagesdecken).

Für Freizeitkleidung wie Jeans,
Sweatshirts usw. mit unterschied­licher Materialstärke (z. B. am Kra­gen, an den Manschetten und
Nähten).

Für dünne bügelfreie Sportklei­dung aus Polyester.

Pflegekennzeichen

2)

Zusatz-Funktio-

nen

1)

1)

programmtabelle electrolux 15

Anwendung/Eigenschaften

Programme

max. Füllmenge

SCHON

(Trockengewicht)

SENSITIV

SIGNAL

ZEITWAHL

ZEITVORWAHL

KNITTERSCHUTZ PLUS

Sonderprogramm mit Knitter­schutz für pflegeleichte Textilien
wie Hemden und Blusen; für mini­malen Bügelaufwand. Das Ergeb­nis hängt von der Art und der
Qualität der Textilien ab. Legen Sie
die Textilien sofort nach dem
Schleudern in den Trockner; ent­nehmen Sie die Textilien nach dem
Trocknen sofort aus dem Trockner

LEICHT­BÜGELN
PLUS

1

kg

(od

er 5

A - • • - •

He
md
en)

und hängen Sie sie auf Kleiderbü­gel.

Sonderprogramm für die Kurzbe­handlung von Wollwaren mit war­mer Luft im Anschluss an die
Trocknung an der Luft oder nach

WOLLPF
LEGE

1

• - - • - •

kg

langem Tragen oder Aufbewah­ren. Die Wollfasern richten sich
wieder auf und die Wolle wird
weich und anschmiegsam. Emp-
fehlungen: Nehmen Sie die
Textilien sofort nach dem Trock­nen aus dem Gerät.

1) SCHON und SENSITIV können nicht zusammen gewählt werden.

2) SCHON wählen

Pflegekennzeichen

16 electrolux programmtabelle

A- Auto - Die Funktion wird automatisch gewählt.

täglicher gebrauch electrolux 17

Täglicher Gebrauch

Einschalten des Gerätes / der Trommelbeleuchtung

Drehen Sie den Programmwähler auf ein beliebiges Programm oder auf BELEUCH­TUNG. Das Gerät ist eingeschaltet. Die Trommelbeleuchtung wird beim Öffnen der
Tür eingeschaltet.

Tür öffnen/Wäsche einfüllen

1. Öffnen Sie die Einfülltür:
Drücken Sie kräftig gegen die Einfülltür (Druckpunkt)

2. Legen Sie die Wäsche locker in die Trommel.

Achten Sie darauf, dass die Wäsche nicht zwischen Tür und Gummidich­tung eingeklemmt wird.

3. Einfülltür fest zudrücken. Das Schloss muss hörbar einrasten.

18 electrolux täglicher gebrauch

Programm wählen

Wollpflege / Laine

Leichtbügeln Plus /
Facile à repasser

Sport

Jeans

Bettwäsche /Draps

Auffrischen /Rafraîchir

Zeitprogramm / Minuterie

Aus

Arrêt

Beleuchtung / Eclairage

Baumwolle / Coton

Extratrocken / Três Sec

Schranktrocken /

Prêt à Ranger

Bügeltrocken /

Prêt à Repasser

Extratrocken /

Trê s S ec

Schranktrocken /

Prêt à Ranger

Bügeltrocken /

Mischgewebe/Synthetiques

Prêt à Repasser

Wählen Sie mit dem Programmwähler das gewünschte Programm. Die zu
erwartende Zeit für das Programmende wird auf dem LCD-Display im Format h:mm
(Stunden:Minuten) eingeblendet.
Während des Programmablaufs verringert sich die Restzeit in Schritten von einer
Minute; unter 1 Stunde wird die vorangestellte Null nicht angezeigt (Beispiel: "59",
"5", "0").

Funktion SCHON

Für besonders sanftes Trocknen empfindlicher Gewebe mit dem Pflegekennzei­chen
Programm wird mit verminderter Heizleistung ausgeführt.
Die Schon-Funktion ist nur für Füllmengen bis zu 3 kg geeignet.

und für temperaturempfindliche Textilien (z. B. Acryl, Viskose). Das

Knitterschutz

Plus
Schon
Délicat

Sensitiv
Sensible

Anti -

Froissage

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste SCHON; die LED über der Taste leuchtet.
Um die Funktion zu deaktivieren, drücken Sie die Taste SCHON erneut. Die LED
erlischt.

täglicher gebrauch electrolux 19

Funktion SENSITIV

Für sanftes Trocknen häufig getragener Textilien. Das Programm beginnt mit voller
Hitze, die dann im Verlauf des Programms verringert wird, um die Wäsche zu schüt­zen.

Knitterschutz
Plus

Schon

Délicat

Sensitiv
Sensible

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste SENSITIV; die LED über der Taste leuchtet.
Um die Funktion zu deaktivieren, drücken Sie die Taste SENSITIV erneut. Die LED
erlischt.

Anti ­Froissage

SCHON und SENSITIV können nicht zusammen gewählt werden.

Funktion KNITTERSCHUTZ PLUS

Mit dieser Funktion wird die Knitterschutzphase verlängert, so dass sie insgesamt
90 Minuten umfasst. Die Trommel dreht sich in dieser Phase in kurzen Abständen.
Die Wäsche bleibt dadurch locker und knitterfrei.

20 electrolux täglicher gebrauch

Knitterschutz

Sensitiv
Sensible

Plus
Anti ­Froissage

Signal

Alarme

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste KNITTERSCHUTZ PLUS. Die LED über der Taste leuch­tet, und auf dem Display erscheint das Symbol

.
Bei Anwahl dieser Zusatzfunktion wird die Knitterschutzphase nach dem Ende des
Trockengangs um 60 Minuten verlängert. Die Wäsche kann während des Knitter­schutzprogramms jederzeit entnommen werden.
Um die Funktion zu deaktivieren, drücken Sie die Taste KNITTERSCHUTZ PLUS
erneut. Die LED erlischt und die Zahl 90 wird nicht mehr angezeigt

.

Funktion SIGNAL

Das Gerät wird mit deaktivierter SIGNAL-Funktion geliefert.
In folgenden Fällen ertönt ein akustisches Signal:

– Programmende
– Knitterschutzphase oder bei Phasenbeginn/-ende
– Programmabbruch durch eine Warnmeldung
–Alarm

Knitterschutz
Plus
Anti ­Froissage

Signal
Alarme

Zeitwahl
Minuterie

täglicher gebrauch electrolux 21

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste SIGNAL; die LED über der Taste leuchtet.
Um die Funktion zu deaktivieren, drücken Sie die Taste SIGNAL erneut. Die LED
erlischt.

Funktion ZEITWAHL

Auswahl der Programmdauer nach der Einstellung eines ZEIT-Programms. Sie
können eine Programmdauer von 10 Minuten bis 3 Stunden in 10-Minuten-Schritten
wählen.

1. Drehen Sie den Programmwähler auf ZEITPROGRAMM. Auf dem Display blinkt

10. (entspricht dem Programm ABKÜHLEN).

2. Drücken Sie die Taste ZEITWAHL so oft, bis die gewünschte Programmdauer

auf dem Display eingeblendet wird, z. B. 20 für ein Programm von 20 Minuten

Knitterschutz
Plus
Anti ­Froissage

Signal
Alarme

Zeitwahl

Minuterie

Wird keine Programmdauer eingegeben, wählt das Gerät automatisch eine Dauer
von 10 Minuten.

Funktion ZEITVORWAHL

Mit der Taste ZEITVORWAHL kann der Programmstart um 30 Minuten (30')
bis maximal 20 Stunden (20h) verzögert werden.

1. Wählen Sie das Programm und ggf. die Zusatzfunktionen.

2. Drücken Sie die Taste ZEITVORWAHL so oft, bis die gewünschte Startverzö-

gerung auf dem Display angezeigt wird, z. B. 12h, wenn das Programm in 12
Stunden anlaufen soll.

22 electrolux täglicher gebrauch

Zeigt das Display 20h an und Sie drücken erneut die Taste, wird die Zeit­vorwahl gelöscht. Das Display zeigt 0' und dann die Dauer des gewählten
Programms.

Laufzeit

Temps Restant

Zeitvorwahl
Départ Différé

3. Drücken Sie Taste START PAUSE, um die Zeitvorwahl zu aktivieren. Die

verbleibende Vorwahlzeit bis zum Programmstart wird ständig angezeigt (z. B.
15h, 14h, 13h, ... 30' usw.).
Das Symbol für die Zeitvorwahl

wird angezeigt.

Funktion KINDERSICHERUNG

Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Pro­gramms durch Kleinkinder verhindern. Die Kindersicherung sperrt alle Tasten und
den Programmwähler. Drücken Sie gleichzeitig für 5 Sekunden die Tasten KNIT­TERSCHUTZ PLUS und SIGNAL, um die Kindersicherung ein- oder auszuschalten.

– Vor dem Programmstart: Das Gerät kann nicht in Betrieb genommen

werden

– Nach dem Programmstart: Das laufende Programm kann nicht geändert

werden

Das Symbol

wird auf dem Display angezeigt und gibt an, dass die Kindersi­cherung aktiv ist.
Die Kindersicherung wird nach Programmende nicht automatisch aufgehoben.
Wenn Sie ein neues Programm starten möchten, müssen Sie zuvor die Kindersi­cherung deaktivieren.

täglicher gebrauch electrolux 23

Starten des Programms

Start / Pause
Départ / Pause

Drücken Sie die Taste START PAUSE. Das Programm läuft an.
Der Programmablauf wird auf dem LCD-Display durch Symbole angezeigt:

–

- Trocknen

–

- Abkühlen

–

- Knitterschutzphase
Während der Auswahl des Programms werden die Symbole für alle Phasen ange­zeigt. Nachdem das Programm gestartet wurde, wird nur jeweils das Symbol der
aktuellen Phase angezeigt.

Ändern eines Programms

Um ein irrtümlich gewähltes Programm nach dem Start zu ändern, drehen Sie zuerst
den Programmwähler auf AUS und dann auf ein neues Programm.

Nach dem Programmstart kann ein Programm nicht mehr direkt geändert
werden. Wenn Sie trotzdem den Programmwähler während des Geräte­betriebs auf ein anderes Programm drehen, beginnen die
Programmablaufanzeige und die Wartungsanzeigen zu blinken. Wird (mit
Ausnahme der Taste SIGNAL) eine Option angewählt, erscheint die Mel­dung Err auf dem Multidisplay. Das Trockenprogramm ist davon jedoch
nicht betroffen (Wäscheschutz).

Wäsche nachlegen oder vor Programmende entnehmen

1. Einfülltür öffnen.

24 electrolux täglicher gebrauch

Wäsche und Trommel können heiß sein. Verbrennungsgefahr!

2. Wäsche nachlegen oder herausnehmen.

3. Einfülltür fest zudrücken. Das Schloss muss hörbar einrasten.

4. Drücken Sie die Taste START PAUSE, um das Trockenprogramm fortzusetzen.

Programmende / Entnehmen der Wäsche

Nach dem Ende des Trockenprogramms wird auf dem Display eine blinkende "0"
eingeblendet, und auf dem LCD-Display erscheint das Symbol Knitterschutz
Wurde die Taste SIGNAL gedrückt, ertönt für ca. eine Minute ein akustisches Signal.

Dem Trockenvorgang folgt automatisch ein 30 Minuten dauerndes Knitter­schutzprogramm. Die Trommel dreht sich in dieser Phase in kurzen Ab­ständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche
kann während des Knitterschutzprogramms jederzeit entnommen werden.
(Die Wäsche sollte spätestens nach dem Ende des Knitterschutzpro­gramms entnommen werden, um Knitterbildung zu vermeiden.) Wenn die
Funktion KNITTERSCHUTZ PLUS
Knitterschutzphase um 60 Minuten verlängert.

gewählt wurde, wird die

.

1. Öffnen Sie die Tür.

2. Entfernen Sie die Flusen vom Mikrofeinfilter, bevor Sie die Wäsche entnehmen.

Am besten machen Sie das mit angefeuchteter Hand. (Siehe Kapitel "Reinigung
und Pflege".)

3. Entnehmen Sie die Wäsche.

4. Drehen Sie den Programmwähler auf AUS.

Nach jedem Trockenprogramm:

- Den Mikrofein- und den Feinfilter reinigen

- Den Kondensatbehälter entleeren
(Siehe Kapitel "Reinigung und Pflege".)

5. Die Tür schließen.

täglicher gebrauch electrolux 25

26 electrolux reinigung und pflege

Reinigung und Pflege

Reinigung der Flusenfilter

Die Filter sammeln die Flusen, die sich beim Trocknen absetzen. Um einen
einwandfreien Betrieb des Trockners zu gewährleisten, müssen die Flusenfilter
(Microfeinfilter und Feinsieb) nach jedem Trockengang gereinigt werden.
Das Warnsymbol

Benutzen Sie den Trockner nie ohne oder mit beschädigtem oder verstopf­tem Flusenfilter.

1. Öffnen Sie die Einfülltür.

weist Sie darauf hin.

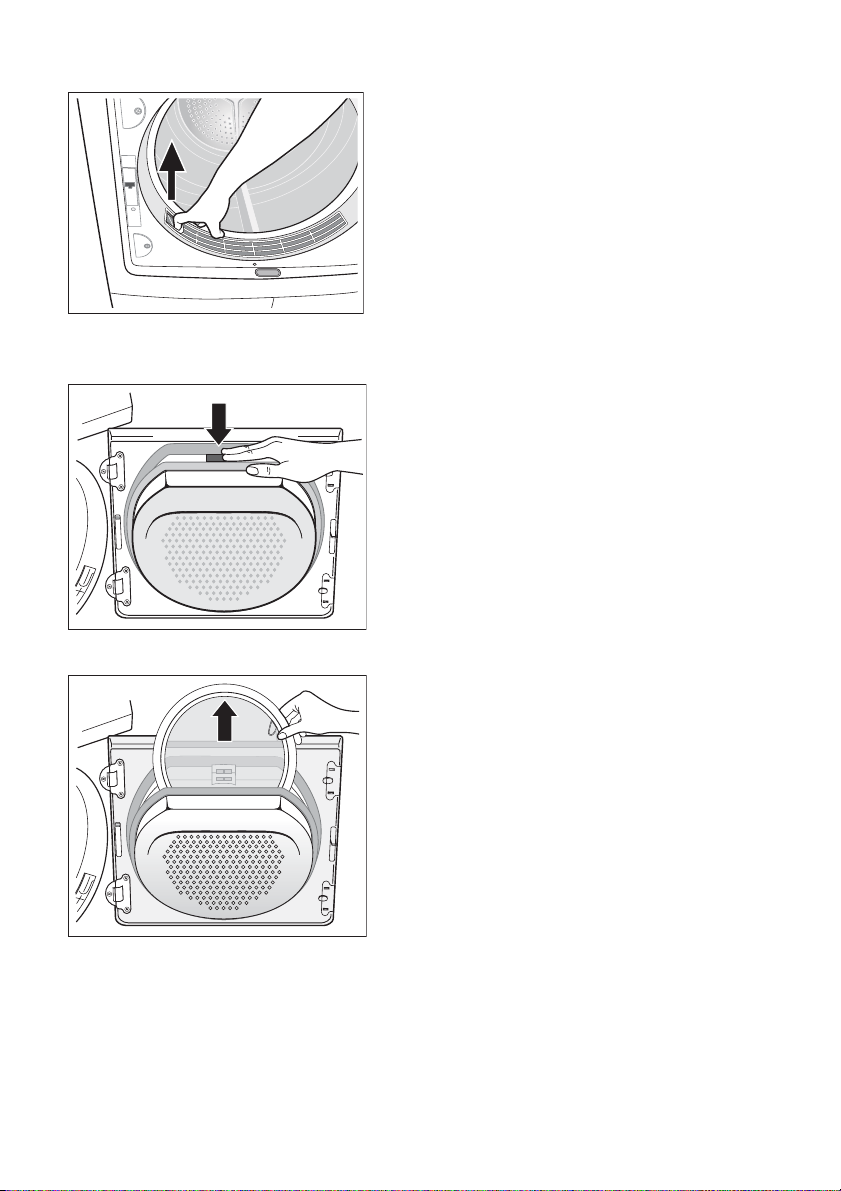

2. Den Microfeinfilter, der im unteren Bereich der Einfüllöffnung eingelassen ist, mit

angefeuchteter Hand reinigen.

3. Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der

durch Waschmittelrückstände in der Wäsche verursacht wird. Reinigen Sie in
diesem Fall die Filter mit warmem Wasser und einer Bürste. Nehmen Sie den
Filter in der Einfülltür nach oben heraus. Der Filter kann mit nach links oder
rechts gerichteter Grifföffnung eingebaut werden.
Vergessen Sie nicht, den Filter nach dem Reinigen wieder einzusetzen.

reinigung und pflege electrolux 27

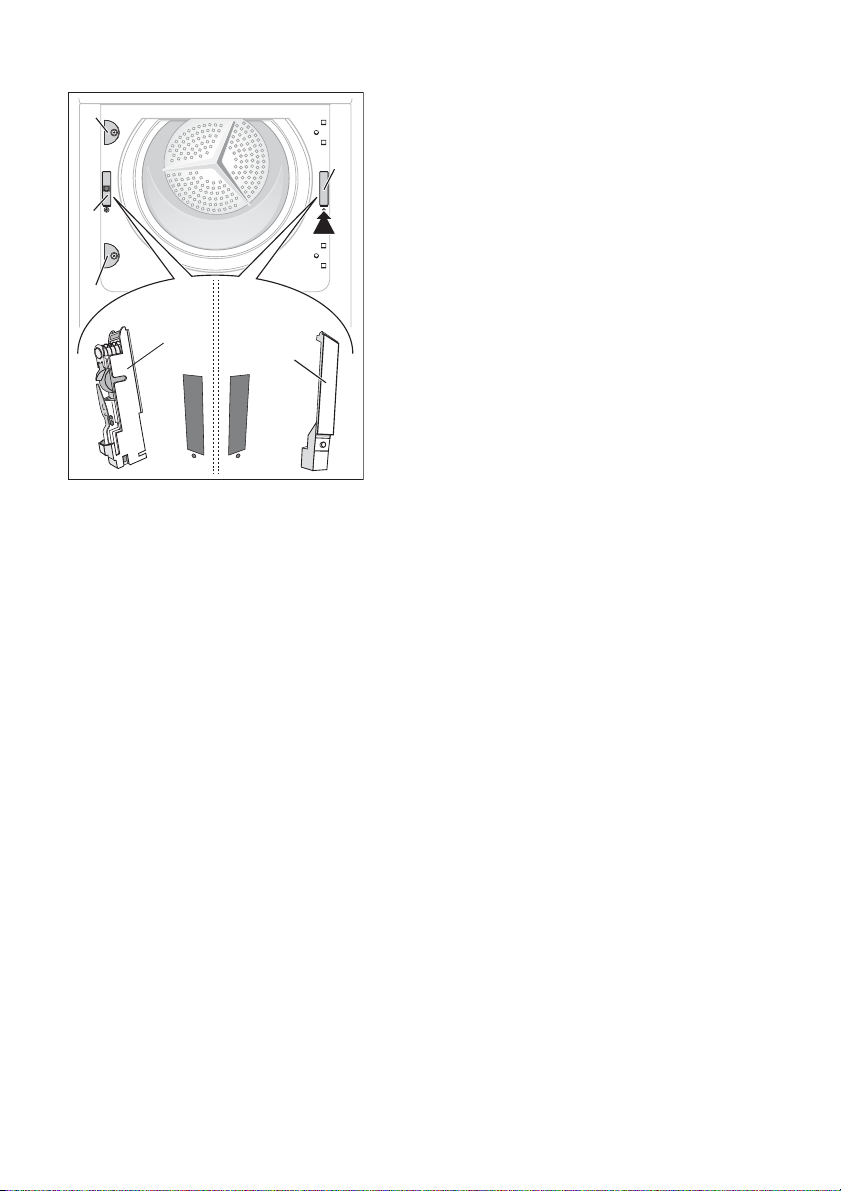

4. Drücken Sie den Entriegelungsknopf auf dem Grobsieb nach unten.

Das Filtersieb springt heraus.

5. Ziehen Sie den Feinfilter heraus.

6. Entfernen Sie die Wäscheflusen von dem Feinfilter. Am besten machen Sie das

mit angefeuchteter Hand.

28 electrolux reinigung und pflege

Reinigen Sie den gesamten Filterbereich

Der Filterbereich braucht nicht nach jedem Trockenprogramm gereinigt zu wer­den, muss jedoch regelmäßig kontrolliert und bei Bedarf von Flusen gesäubert
werden.

7. Dazu das Grobsieb oben anfassen und nach vorne ziehen, bis es sich aus den

beiden Halterungen löst.

8. Entfernen Sie die Flusen von dem gesamten Filterbereich. Benutzen Sie dazu

am besten einen Staubsauger.

9. Drücken Sie die beiden Zapfen des Grobsiebes in die Halterungen an der Ein-

fülltür, bis sie einrasten.

10. Setzen Sie den Feinfilter wieder ein.

11. Drücken Sie gegen das Grobsieb, bis es in der Verriegelung einrastet.

reinigung und pflege electrolux 29

Ohne Feinfilter rastet das Grobsieb nicht vollständig ein und die Einfülltür
kann nicht geschlossen werden.

Reinigen der Türdichtung

Wischen Sie die Türdichtung mit einem feuchten Tuch sofort nach dem Ende des
Trockenprogramms ab.

Entleeren des Kondensatbehälters

Den Kondensatbehälter nach jedem Trockengang entleeren.
Bei vollem Kondensatbehälter wird ein laufendes Programm automatisch abgebro­chen und das Symbol BEHÄLTER ENTLEEREN
fortzusetzen, muss zuerst der Behälter geleert werden.

Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von
Lebensmitteln geeignet.

1. Nehmen Sie die Schublade mit dem Kondensatbehälter ganz 1 heraus und zie-

hen Sie den Auslaufstutzen des Behälters bis zum Anschlag nach oben 2.

leuchtet auf. Um das Programm

2

1

2. Gießen Sie das Wasser in eine Wanne oder einen Behälter.

30 electrolux reinigung und pflege

3. Schieben Sie das Ablaufrohr nach unten und setzen Sie den Behälter wieder

ein.
Falls das Programm wegen des vollen Behälters abgebrochen worden ist: Drü­cken Sie die Taste START PAUSE, um das Trockenprogramm fortzusetzen.

Der Kondensatbehälter hat ein Fassungsvermögen von ca. 4 Litern. Das
reicht für ca. 7 kg Wäsche aus, die zuvor mit 1000 U/min geschleudert wor­den ist.

Das Kondensat kann als destilliertes Wasser z. B. zum Dampfbügeln ver­wendet werden. Filtern Sie jedoch zuvor das Kondensat (z. B. mit einem
Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten.

Den Wärmetauscher reinigen

Wenn WÄRMETAUSCHER angezeigt wird, muss der Wärmetauscher gereinigt
werden.

Der Betrieb mit verstopftem Wärmetauscher kann den Trockner beschä­digen. Dadurch erhöht sich auch der Energieverbrauch.

1. Öffnen Sie die Tür.

2. Öffnen Sie die Sockeltür. Drücken Sie dazu den Entriegelungsknopf am unteren

Rand der Einfüllöffnung und öffnen Sie die Sockeltür nach links.

reinigung und pflege electrolux 31

3. Entfernen Sie Flusen von der Innenseite der Tür und aus dem Wärmetauscher-

vorraum. Wischen Sie die Türdichtung mit einem feuchten Tuch ab.

4. Drehen Sie beide Verriegelungen nach innen.

5. Ziehen Sie den Wärmetauscher am Griff aus dem Sockel und halten Sie ihn

möglichst waagrecht, um zu verhindern, dass Restwasser ausläuft.

6. Zum Leeren des Wärmetauschers halten Sie ihn senkrecht über ein Spülbecken.

Verwenden Sie für die Reinigung keine scharfen Gegenstände. Der Wär­metauscher könnte undicht werden.

7. Den Wärmetauscher reinigen.

Hierfür verwenden Sie am besten eine Bürste oder eine Handbrause.

32 electrolux reinigung und pflege

8. Setzen Sie den Wärmetauscher wieder ein und befestigen Sie ihn (drehen Sie

beide Sicherungsscheiben nach außen, bis sie einrasten).

9. Schließen Sie die Tür in der Sockelblende.

Benutzen Sie den Trockner nie ohne Wärmetauscher.

Reinigen der Trommel

Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen
der Trommel.

Kalk im Wasser und Rückstände von Waschmitteln bilden einen kaum
sichtbaren Belag auf der Innenseite der Trommel. Der Trockengrad der
Wäsche kann daher beim Trocknen nicht mehr zuverlässig festgestellt
werden. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als
erwartet.
Wischen Sie mit einem üblichen Haushaltsreinigungsmittel (z. B. Reiniger
auf Essigbasis) die Innenseite der Trommel und die Trommelrippen ab.

Reinigen der Bedienblende und des Gerätegehäuses

Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder
andere aggressive Reinigungsmittel.
Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse
ab.

was tun, wenn electrolux 33

Was tun, wenn

Kleine Störungen selbst beheben

Wenn während des Betriebs der Fehlercode E... (mit einer Zahl oder einem Buch­staben) auf dem LCD-Display erscheint: Schalten Sie das Gerät aus und wieder ein.
Stellen Sie das Programm neu ein. Drücken Sie die Taste START PAUSE. Benach­richtigen Sie Ihren lokalen Kundendienst unter Angabe des Fehlercodes, wenn die
Störung fortbesteht.

Störung Mögliche Ursache Abhilfe

Netzstecker in die
Steckdose stecken. Die
Sicherung der
Hausinstallation kontrollie­ren.

Drücken Sie die Taste
START PAUSE erneut.

Bei der nächsten Trock­nung ein anderes Pro­gramm wählen (siehe Ab­schnitt
"Programmtabelle").

Den Wärmetauscher reini­gen.

Die empfohlenen Füllmen­gen beachten.

Lüftungsschlitze im So­ckelbereich freilegen.

Innenfläche der Trommel
und Trommelrippen reini­gen.

Der Trockner läuft nicht.

Nicht zufriedenstellende
Trockenergebnisse.

Netzstecker nicht einge­steckt oder Sicherung
durchgebrannt.

Einfülltür geöffnet. Die Tür schließen.
Haben Sie die Taste

START PAUSE gedrückt?

Wahl eines falschen Pro­gramms.

Flusensieb verstopft. Flusensieb reinigen.
Flusenfilter verstopft. Flusenfilter reinigen.
Wärmetauscher durch

Flusen verstopft.

Falsche Füllmenge.

Lüftungsschlitze im So­ckelbereich abgedeckt.

Rückstände auf der In­nenfläche der Trommel
oder den Trommelrippen.

34 electrolux was tun, wenn

Der Leitwert der Wasser­versorgung vor Ort weicht
von der Standardeinstel­lung des Gerätes ab.

Feinfilter nicht eingesetzt

Einfülltür schließt nicht.

und/oder Grobsieb nicht
eingerastet.

Nach Drücken einer
Taste erscheint die Mel­dung Err auf dem LCD­Display.

Wäscheschutz. Nach
dem Programmstart kann
die Option nicht mehr an­gewählt werden.

Programmwähler in Stel-

Trommelbeleuchtung

lung AUS.

funktioniert nicht.

Lampe durchgebrannt.

Die angezeigte
Programmdauer ändert
sich unregelmäßig oder
für lange Zeit überhaupt
nicht.

Die Programmdauer wird
automatisch je nach
Wäschemenge und
Feuchtegrad neu berech­net.

Programm inaktiv, die
Warnleuchte für leeren
Wassertank

leuchtet.

Kondensatbehälter voll.

Nehmen Sie mit der
Funktion TROCKEN­GRAD eine Neueinstel­lung vor (siehe Kapitel
"Täglicher Gebrauch")

Standardeinstellung für
den Trockengrad neu pro­grammieren (siehe Ab­schnitt
"Trockenprogramme").

Feinfilter und/oder Grob­sieb korrekt installieren.

Den Programmwähler auf
AUS drehen. Das Pro­gramm neu wählen.

Den Programmwähler auf
BELEUCHTUNG oder ein
beliebiges Programm dre­hen.

Die Lampe ersetzen (siehe
nächsten Abschnitt).

Das ist ein automatischer
Vorgang; und kein Gerä­tefehler.

Kondensatbehälter lee­ren, dann das Programm
mit der Taste START
PAUSE starten.

was tun, wenn electrolux 35

Ein Zeitprogramm oder
Der Trockengang endet
kurz nach dem Pro­grammstart. Die Anzeige
ENDE leuchtet.

Trockenzyklus dauert
ungewöhnlich lange.
Hinweis: Nach ca. 5
Stunden wird der Tro­ckengang automatisch
abgebrochen (siehe
"Ende des Trockenpro­gramms").

Zu wenig Wäsche einge­legt oder Wäsche für das
gewählte Programm zu
trocken.

Flusensieb verschmutzt. Flusensieb reinigen.
Flusenfilter verstopft. Flusenfilter reinigen.
Trommel überladen. Füllmenge reduzieren.

Wäsche unzureichend ge­schleudert.

Zu hohe Raumtempera­tur. Zeitweilige Abschal­tung des Kompressors als
Überlastungsschutz.

eine höhere

Trocknungsstufe wählen

(z. B. EXTRATROCKEN

statt SCHRANKTRO-

CKEN).

Die Wäsche muss vor

dem Trocknen ausrei-

chend schleudern.

Das erfolgt automatisch

und ist keine Gerätestö-

rung. Falls möglich die

Raumtemperatur senken.

Austausch der Lampe der Trommelbeleuchtung

Benutzen Sie nur für Trockner geeignete Lampen. Die Speziallampen erhalten Sie
beim Kundendienst, ET-Nr. 112 552 000-5.

Die Trommelbeleuchtung schaltet sich bei geöffneter Tür automatisch
nach 4 Minuten ab.

Keine Standardglühlampen verwenden! Diese entwickeln zu viel Hitze und
können das Gerät beschädigen!

Ziehen Sie den Netzstecker, bevor Sie die Lampe ersetzen.

1. Die Abdeckung über der Glühbirne abschrauben (sie befindet sich direkt hinter
der Einfüllöffnung oben; siehe Abschnitt "Gerätebeschreibung".)

36 electrolux was tun, wenn

2. Die defekte Lampe ersetzen.

3. Die Abdeckung wieder anschrauben.

Die korrekte Position der Rollringdichtung überprüfen, bevor Sie die Abdeckung
wieder anschrauben. Den Trockner nicht ohne Rollringdichtung der Beleuchtungs­abdeckung benutzen.
Nehmen Sie den Trockner nicht ohne Dichtungsring an der Abdeckung für die Tür­beleuchtung in Betrieb.

Aus Sicherheitsgründen muss die Abdeckung fest angeschraubt werden.
Anderenfalls darf der Trockner nicht in Betrieb genommen werden.

programmiermöglichkeiten electrolux 37

Programmiermöglichkeiten

Einstellung Implementierung

SIGNAL dauerhaft
deaktiviert

1. Drehen Sie den Programmwähler auf ein beliebiges
Programm.

2. Drücken Sie die Tasten SCHON und SENSITIV
gleichzeitig und halten Sie sie ca. 5 Sekunden lang
gedrückt. Mögliche Ergebnisse:

– die LED über der Taste SIGNAL leuchtet - die

Funktion SIGNAL ist dauerhaft aktiviert.

– die LED erlischt - die Funktion SIGNAL ist dau-

erhaft deaktiviert.

3. Das Signal ist nun standardmäßig deaktiviert. Mit
der Taste SIGNAL können Sie das Signal aktivieren
oder deaktivieren. Das Gerät speichert die Einstel­lung jedoch nicht.

38 electrolux programmiermöglichkeiten

Wasserhärte

Wasser enthält unter­schiedliche Mengen
an Kalkstein und Mi­neralsalzen, die sich je
nach geographischem
Standort ändern und
somit die Neueinstel­lung der Leitwerte er­fordern.
Beträchtliche Abwei­chungen der Leitfä­higkeit des Wassers
von den werkseitig
voreingestellten Wer­ten kann die
Restfeuchte der Wä­sche nach der Trock­nung leicht beeinflus­sen. Sie können die
Empfindlichkeit des
Feuchtigkeitssensors
entsprechend den
Leitwerten wie folgt
einstellen.

1. Drehen Sie den Programmwähler auf ein beliebiges
Programm.

2. Drücken Sie die Tasten SCHON und ZEITWAHL
gleichzeitig und halten Sie sie ca. 5 Sekunden lang
gedrückt. Die aktuelle Einstellung wird auf dem Dis­play angezeigt:

–
–

geringe Leitfähigkeit <300 micro S/cm
mittlere Leitfähigkeit 300 - 600 micro S/

cm

–

hohe Leitfähigkeit >600 micro S/cm

3. Drücken Sie die Taste START PAUSE so oft, bis die
gewünschte Einstellung angezeigt wird.

4. Zum Speichern der Einstellung drücken Sie gleich­zeitig die Tasten SCHON und ZEITWAHL oder dre­hen Sie den Programmwähler auf die Position AUS.

programmiermöglichkeiten electrolux 39

BEHÄLTER LEEREN ­Warnung dauerhaft
abschalten

Bei einer externen Ab­leitung für das Kon­denswasser.

1. Drehen Sie den Programmwähler auf ein beliebiges
Programm.

2. Drücken Sie die Tasten SENSITIV und ZEITWAHL
gleichzeitig und halten Sie sie ca. 5 Sekunden lang
gedrückt.
Die aktuelle Einstellung wird auf dem Display an­gezeigt:

–Warnsymbol
–Warnsymbol

und - Warnmeldung aus
und - Warnmeldung ein-

geschaltet

Standardmäßig ist die Warnmeldung eingeschal­tet und wird am Ende jedes Trockengangs ange­zeigt oder wenn der Wasserbehälter während
des Trockengangs voll ist.

40 electrolux technische daten

Technische Daten

Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EEC vom 19.02.1973 Niederspannungsrichtlinie
– 89/336/EEC vom 03.05.1989 EMV-Richtlinie und Änderungsverordnung

92/31/EEC

– 93/68/EEC vom 22.07.1993 Richtlinie zur CE-Kennzeichnung

Höhe x Breite x Tiefe 85 x 60 x 58 cm
Tiefe bei geöffneter Tür 109 cm
Höhenverstellbarkeit 1,5 cm
Leergewicht ca. 40 kg

1)

Füllmenge (je nach Programm)
Energieverbrauch gemäß IEC

61121 s. e. (7 kg Baumwolle, vor-

geschleudert mit 1000 U/min., Pro­gramm BAUMWOLLE SCHRANK­TROCKEN)

Einsatzbereich Haushalt
Zulässige Umgebungstemperatur + 5°C bis + 35°C

1) In einigen Ländern können die Angaben der Füllmenge aufgrund unterschiedlicher Messmethoden
abweichen.

max. 7 kg

3,92 kWh

Verbrauchswerte

Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie können unter
Haushaltsbedingungen unterschiedlich sein.

Programm Füllmenge in kg

BAUMWOLLE SCHRANK­TROCKEN

1)

BAUMWOLLE BÜGELTRO-

1)

CKEN

7 3.92

7 3.34

Energieverbrauch in

kWh

hinweise für prüfinstitute electrolux 41

PFLEGELEICHT SCHRANK­TROCKEN

1) vorgeschleudert mit 1000 U/min

2) vorgeschleudert mit 1200 U/min

2)

3 1.33

Hinweise für Prüfinstitute

Von den Prüfinstituten zu prüfende Parameter:

• Energieverbrauch (Korrektur entsprechend Feuchtegrad) beim Programm

BAUMWOLLE SCHRANKTROCKEN bei Standardbeladung.

• Energieverbrauch (Korrektur entsprechend Feuchtegrad) beim Programm

BAUMWOLLE SCHRANKTROCKEN bei halber Beladung.

• Feuchtegrad (beim Programm BAUMWOLLE SCHRANKTROCKEN,

BAUMWOLLE BÜGELTROCKEN und MISCHGEWEBE SCHRANKTROCKEN)

• Kondensationseffizienz (Korrektur entsprechend Feuchtegrad) beim Programm

BAUMWOLLE SCHRANKTROCKEN bei Standardbeladung und halber Beladung
Alle Programme sind nach EN 61121 (Wäschetrockner für den Hausgebrauch –
Messmethoden zur Leistungsprüfung) zu prüfen.

Gerät aufstellen

Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufge-

stellt werden.

• Der Wäschetrockner muss in einem sauberen staubfreien Raum installiert wer-

den.

• Um die Maschine muss genügend Freiraum für die Luftzirkulation vorhanden sein.

Die vorderen Lüftungs- oder die hinteren Lufteinlassgitter dürfen nicht verstellt

werden.

• Das Gerät auf festem ebenem Boden aufstellen, um Vibrationen und das Be-

triebsgeräusch so gering wie möglich zu halten.

• Kontrollieren Sie nach der Aufstellung mit einer Wasserwaage, dass das Gerät

perfekt eben ausgerichtet ist. Richten Sie es ggf. mit den Füßen aus.

42 electrolux gerät aufstellen

• Die Füße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand durch

Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der mögliche

Hitzestau kann den Gerätebetrieb beeinträchtigen.

Die vom Wäschetrockner austretende Heißluft kann Temperaturen bis zu
60°C erreichen. Das Gerät muss daher auf hochtemperaturbeständigen
Böden aufgestellt werden.
Während des Betriebs des Trommeltrockners muss die Raumtemperatur
im Bereich von +5°C und +35°C liegen, anderenfalls werden die Geräteleis­tungen beeinträchtigt.

Das Gerät darf nur aufrecht stehend transportiert werden.

Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder
einer Tür mit einem Scharnier, das dem des Gerätes gegenüber liegt, in­stalliert werden.

Entfernen der Transportsicherungen

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfülltür.

2. Ziehen Sie das Klebeband innen an der Trommeloberseite ab.

gerät aufstellen electrolux 43

3. Entfernen Sie den Folienschlauch und den Polystyrolblock aus dem Gerät.

Elektrischer Anschluss

Die Anschlussspannung, die Stromart und die erforderlichen Sicherungen sind aus
dem Typenschild ersichtlich. Das Typenschild ist neben der Einfüllöffnung ange­bracht (siehe Kapitel "Produktbeschreibung").

Der Hersteller übernimmt keine Haftung für Schäden oder Verletzungen,
die durch Missachtung der vorstehenden Sicherheitshinweise entstehen
sollten.
Ein beschädigtes Netzkabel darf nur durch unseren Kundendienst ersetzt
werden.

Nach der Installation des Gerätes muss das Netzkabel leicht zugänglich sein.
Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schuko­Steckdose erfolgen.

Wechsel des Türanschlags

Ziehen Sie den Netzstecker, bevor Sie den Türanschlag wechseln.

44 electrolux gerät aufstellen

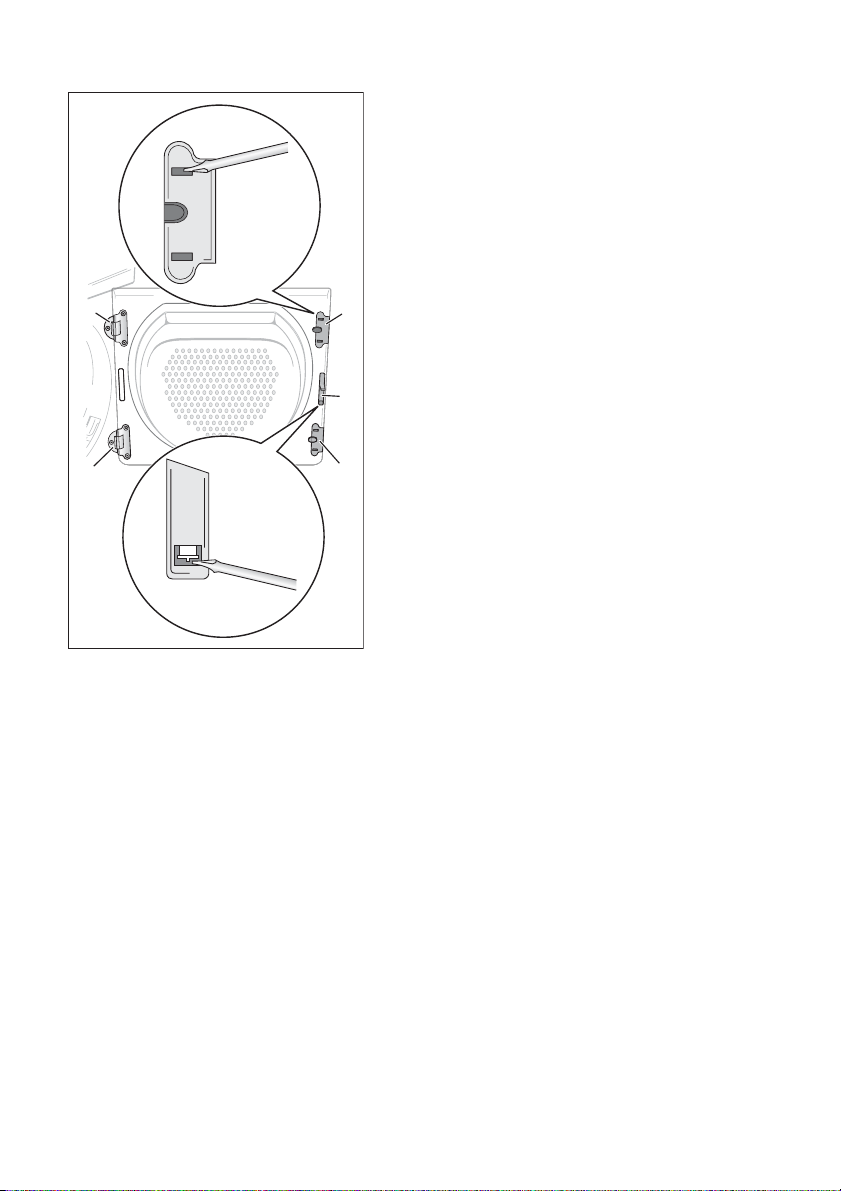

1.

A

A

B

C

B

Öffnen Sie die Einfülltür.

2.

Das Türscharnier A von der Frontseite des Gerätes abschrauben und die Ein­fülltür aushängen.

3.

Die Deckplatten B entfernen. Stecken Sie dazu einen Schraubenzieher in die
Schlitze (siehe Abbildung), drücken Sie leicht nach unten und hebeln Sie die
Deckplatten aus.

4. Üben Sie mit einem geeigneten Werkzeug Druck auf den Verriegelungsblocks

C aus, um ihn aus der Schnappbefestigung zu lösen; ziehen Sie ihn heraus und
bringen Sie ihn dann auf der anderen Seite an, nachdem Sie ihn um 180° ge­dreht haben.

5.

Das Türscharnier A von der Einfülltür abschrauben, um 180° drehen und auf
der gegenüber liegenden Seite wieder anschrauben.

6.

Die Deckplatten B um 180° drehen und auf der gegenüber liegenden Seite
anbringen.

7.

gerät aufstellen electrolux 45

D

F

E

D

E

F

Die Deckplatten D von der Frontseite des Gerätes abschrauben, um 180° dre­hen und auf der gegenüber liegenden Seite anbringen.

8.

Das Türschloss E abschrauben, etwas nach unten drücken und von der
Gerätevorderseite abnehmen.

9. Mehrmals den Druckknopf F ein- und ausdrücken, leicht auf die Abdeckung

drücken und diese von der Gerätevorderseite abnehmen.

10.

Das Türschloss E auf die entgegengesetzte Seite umsetzen und die Türverrie­gelung festschrauben.

11.

Auf der anderen Seite, die Abdeckung F einsetzen und den Druckknopf an­bringen.

12. Die Einfülltür und die Scharniere in die Aussparungen auf der Gerätefrontseite

einsetzen und festschrauben.

Hinweise zum Berührungsschutz: Das Gerät ist nur nach dem Einsetzen aller
Kunststoffteile wieder betriebssicher.

Sonderzubehör

Auftisch-Bausatz für übereinander angeordnete Aufstellung von
Waschmaschine und Trockner:

46 electrolux entsorgung

Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler be­ziehen

Mit diesem Bausatz können Sie den Trockner platzsparend auf einem AEG-Elect­rolux Frontlader-Waschautomaten (60 cm breit) installieren. Der Waschautomat
befindet sich unten, der Trockner oben.
Erforderliche Ausführung:
– mit ausziehbarer Auflageplatte 916093151
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

Bausatz für Kondensatableitung nach außen

Anbau an Ihr Gerät

Bausatz 12512251/ für direkte Ableitung des Kondensats in ein Becken, einen Si­phon, in ein Gully usw. Der Kondenswasserbehälter braucht nicht mehr entleert zu
werden, darf jedoch nicht aus dem Gerät ausgebaut werden. Siehe Abschnitt
"Zusatzfunktionen" für die Deaktivierung der Meldung kondesatbehälter leeren
.
Max. Höhenunterschied: 1 m vom Boden des Trockners; Max. Leitungslänge: 2.5
m
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw.
gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend der Kenn­zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen
Sammelbehältern.

Altgeräte

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an ei-

entsorgung electrolux 47

nem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllab­fuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziel­len SENS-Sammelstellen oder offiziellen SENS-Recyclern.
Die Liste der offiziellen SENS-Sammelstellen findet sich unter
www.sens.ch.

Ziehen Sie den Netzstecker, wenn das Gerät nicht mehr verwendet wird.
Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem
Stecker. Entfernen Sie die Türverriegelung. Damit verhindern Sie, dass
spielende Kinder sich einschließen und gefährden können.

Umwelttipps

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen

ist deshalb nicht nötig.

• Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:

– darauf achten, dass die Lüftungsschlitze im Gerätesockel immer frei sind;

– die in der Programmtabelle aufgeführten Füllmengen einhalten;

– auf gute Raumbelüftung achten;

– den Mikrofein- und den Feinfilter nach jedem Trockengang reinigen;

– die Wäsche vor dem Trocknen ausreichend schleudern. Beispiel:

Verbrauchswerte – je nach Schleuderdrehzahl – zum Trocknen von 7 kg Wä­sche mit dem Programm BAUMWOLLE SCHRANKTROCKEN.

Vorschleudern Trocknen

U/min

1000 4,20 60 3,92

in Litern in %

Restfeuchte

Energie in kWh

48 electrolux entsorgung

1200 3.92 56 3,75
1400 3,64 52 3,60
1800 3,15 45 3,20

electrolux 49

Kundendienst

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der Bedienungs­anleitungen den Fehler selbst beheben können (siehe Kapitel "Was tun, wenn ...?).
Können Sie die Störung nicht selbst abstellen, wenden Sie sich an unsere Kunden­dienstabteilung oder an unsere lokale Kundendienstorganisation.

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
– Modellbeschreibung
– Produktnummer (PNC)
– Seriennummer (S No.) (diese Nummern finden Sie auf dem Typenschild)
– Fehlerart
– Eventuelle angezeigte Fehlermeldungen
Tragen Sie die erforderlichen Gerätenummern hier ein, so dass Sie die Informationen
immer zur Hand haben:

Modellbeschreibung: ................................................................................

Prod.-Nr.

(PNC): .....................................................................................................

S. Nr.: ...................................................................................................

50 electrolux

www.electrolux.com

www.electrolux.ch

136901291-00-17032008
