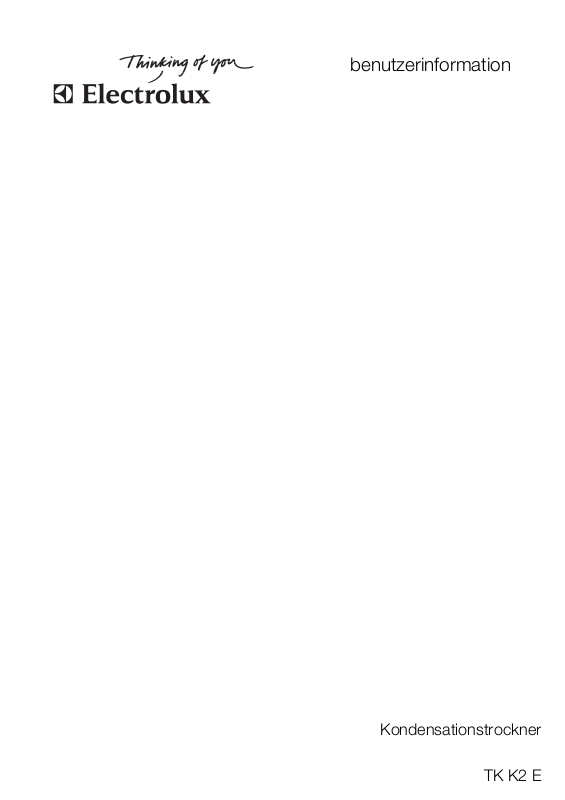

AEG TK K2 E User Manual [de]

benutzerinformation

Kondensationstrockner

TK K2 E

We were thinking of you

when we made this product

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein
erstklassiges Produkt von Electrolux entschieden haben,
welches Ihnen sicherlich viel Freude bereiten wird. Es ist
unser Bestreben, eine breite Vielfalt von
Qualitätsprodukten anzubieten, die helfen, Ihr Leben
etwas komfortabler zu machen. Sie finden einige
Beispiele auf der vorletzten Seite in diesem Heft. Bitte
nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu können. Wir sind
sicher, das wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.

electrolux 3

136901410-00-03102007

4 electrolux

Inhalt
Benutzerinformation 5

Wichtige Sicherheitshinweise 5
Gerätebeschreibung 9
Bedienblende 10
Vor der ersten Inbetriebnahme 11
Sortieren und Vorbereiten der Wäsche 11
Programmtabelle 13
Täglicher Gebrauch 15
Reinigung und Pflege 20
Was tun, wenn 27
Programmiermöglichkeiten 29
Technische Daten 32
Verbrauchswerte 33
Hinweise für Prüfinstitute 33
Gerät aufstellen 33
Entsorgung 39

Kundendienst 42

wichtige sicherheitshinweise electrolux 5

Benutzerinformation

Wichtige Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Gerätes
vor der Installation und dem ersten Gebrauch des Gerätes die vorliegenden
Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen
alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicher­heitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf
und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes
über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkma­len oder dem Produkt selbst vorgenommen werden.

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der
Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht
oder Anweisung durch eine verantwortliche Person benutzen.

• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrol­lieren Sie daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel,
Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in
das Gerät.

• Zur Vermeidung von Brandgefahr durch Übertrocknen keine der folgenden Wä­schestücke in dem Gerät trocknen: Kissen, Bettdecken und ähnliche Dinge (die
Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte
Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaum­gummipolster dürfen in dem Gerät nicht getrocknet werden.

• Nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den
Netzstecker ziehen.

6 electrolux wichtige sicherheitshinweise

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Repa­raturen durch unerfahrene Personen können zu Verletzungen und schweren
Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen
Sie immer auf Original-Ersatzteilen.

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin,
Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden
sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und
zusätzlichem Waschmittel gewaschen werden.

•

Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren
Stoffen (Benzin, Alkohol, Trockenreinigungsmittel oder ähnlichem) in Berührung
gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trock­nen Sie nur mit Wasser gewaschene Wäschestücke.

•

Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder ge­tränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Trockner.

• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen
ein zusätzlicher Spülgang durchgeführt wird.

• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen
von Wäschestücken geblieben sind, bevor Sie die Wäsche in den Trockner legen.

Vor Ablauf des Trockenprogramms niemals den Trockenprozess beenden,
ohne alle Wäschestücke schnell zu entnehmen und auszubreiten, damit sie
schnell abkühlen können.
Gerät aufstellen

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Bewegen.

• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zwei­felsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Alle Transportsicherungen und Verpackungsmaterialien müssen entfernt werden.
Bei Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und
in der Wohnung entstehen. Siehe der betreffende Abschnitt in der Gebrauchs­anweisung.

• Der letzte Teil eines Trockenprozesses findet ohne Hitze statt (Abkühlphase), um
sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht
beschädigt wird.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder
einer Fachkraft ausgeführt werden.

wichtige sicherheitshinweise electrolux 7

• Achten Sie beim Aufstellen des Gerätes darauf, dass es nicht auf dem Netzkabel
steht.

• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Schraub­füßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist.

• Vergewissern Sie sich nach dem Aufstellen des Gerätes, dass es nicht auf dem
Netzkabel steht.

• Wird der Trockner auf einer Waschmaschine installiert, muss der Bausatz Wasch­Trocken-Säule (Zubehör) verwendet werden.

Gebrauch

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere
Zwecke benutzt werden.

• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die
Pflegesymbole auf den Textiletiketten.

• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe entsprechenden Abschnitt in der Ge­brauchsanweisung

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen
nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten
verwendet wurden, müssen diese Flüssigkeiten entfernt werden, bevor das Klei­dungsstück in den Trockner gesteckt wird.

• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen,
sondern immer am Stecker.

• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die
Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das
Geräteinnere frei liegt.

• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Anweisungen
des Herstellers benutzt werden.

• Bei Wasch-/Trockensäulen: Keine Gegenstände auf das Gerät legen. Sie können
während des Betriebs herunterfallen.

Sicherheit von Kindern

• Das Gerät darf nicht von kleinen Kindern oder Behinderten ohne Aufsicht bedient
werden.

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät
spielen können.

• Verpackungen (z. B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen

- Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.

• Spülmittel außer Reichweite von Kindern aufbewahren.

8 electrolux wichtige sicherheitshinweise

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern.

Gerätebeschreibung

gerätebeschreibung electrolux 9

2

5

6

8

11

1 Bedienblende
2 Schublade mit Kondensatbehälter
3 Feinfilter (Flusenfilter)
4 Grobsieb (Flusensieb)
5 Mikro-Feinfilter (Flusensieb)
6 Typenschild
7 Einfülltür (Anschlag wechselbar)
8 Sockeltür vor Wärmetauscher

9 Taste zum Öffnen der Sockeltür
10 Luftschlitze
11 Schraubfüße (höhenverstellbar)

1

3

4

7

9

10

10 electrolux bedienblende

Bedienblende

1 2 3

1 Programmwähler und Schalter Aus
2 Funktionstasten
3 Taste Start/Pause
4 Taste Zeitvorwahl
5 Funktions- und Warnleuchten

45

vor der ersten inbetriebnahme electrolux 11

Vor der ersten Inbetriebnahme

Reinigen Sie die Trommel des Gerätes mit einem feuchten Tuch oder führen Sie ein
kurzes Trockenprogramm (30 MIN) mit feuchter Wäsche aus, um
fertigungsbedingte Rückstände aus der Trommel zu entfernen.

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:
– Baumwolle/Leinen für Programme in der Programmgruppe Baumwolle.
– Mischgewebe und Synthetics für Programme in der Programmgruppe

Mischgewebe.

• Sortieren nach Pflegekennzeichen Die Pflegekennzeichen bedeuten:

Trocknen im

Trockner nicht zu-

lässig

Geben Sie keine nasse Wäsche in das Gerät, die nicht laut Pflegekenn­zeichnung für die Trocknung in einem Trockner geeignet ist.
In diesem Gerät können alle nassen Wäschestücke getrocknet werden, die
für die Trocknung in einem Trockner gekennzeichnet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken.
Die Textilien könnten abfärben

• Trocknen Sie Trikotwäsche und Wirkware nicht mit dem Programm Extratrocken.
Die Textilien können einlaufen!

•

Trocken Sie keine Wollsachen in dem Gerät. Sie können verfilzen!

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge
zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).

Trocknen mit nor­maler Temperatur

Trocknen mit

niedriger Tempe­ratur (drücken Sie
die Schon-Taste!)

Nicht maschinell

trocknen

12 electrolux sortieren und vorbereiten der wäsche

• Teile aus doppelschichtigem Gewebe wenden (z. B. bei baumwollgefütterten
Anoraks die Baumwollschicht nach außen). Diese Gewebe trocknen dann besser.

Programmtabelle

programmtabelle electrolux 13

Zusatz­Funktio

nen

Anwendung/Eigenschaften

Extratro­cken

Baumwolle

Schrank­trocken

Bügeltro­cken

Extratro­cken

Mischgewebe

Schrank­trocken

Bügeltro­cken

Programme

max. Füllmenge

6

kg

6

kg

6

kg

3

kg

3

kg

3

kg

Schon

(Trockengewicht)

• • •

• • •

• • •

• • •

• • •

• • •

Signal

Zeitvorwahl

Durchtrocknen von dicken oder mehrlagi­gen Textilien wie z. B. Frotteehandtüchern,
Bademänteln, Baumwolle.

Durchtrocknen von dicken Textilien wie z. B.
Frotteehandtüchern, Handtüchern,
Baumwolle.

Für normale Koch-Buntwäsche aus
Baumwolle oder Leinen, z. B. Bett-, Tisch­wäsche.

Durchtrocknen von dicken oder mehrlagi­gen Textilien wie z. B. Pullovern, Bett-,
Tischwäsche.

Für dünne Textilien, die nicht gebügelt wer­den, z. B. pflegeleichte Oberhemden, Tisch­wäsche, Babykleidung, Socken, Miederwa­ren.

Für dünne Textilien, die noch gebügelt wer­den müssen, z. B. Strickwaren, Hemden.

Pflegekennzeichen

1)

1)

1)

Zeit

30 Min.

kg

1

• • •

Zum Trocknen von einzelnen Wäschestü­cken oder kleinen Wäschemengen mit ei­nem Gewicht von weniger als 1 kg.

14 electrolux programmtabelle

Zusatz­Funktio

nen

Anwendung/Eigenschaften

Programme

Auffri­schen

Bettwä­sche

Jeans

Sonderprogramme

1) Schon wählen

max. Füllmenge

(Trockengewicht)

1

• • •

kg

3

• • •

kg

6

• • •

kg

Signal

Schon

Zeitvorwahl

Spezialprogramm zum Auffrischen oder
schonenden Reinigen von Textilien mit han­delsüblichen Trockenreinigungsmitteln.

Bettwäsche (Einzel-/Doppelbettlaken,
Kopfkissen-, Bettbezüge, Tagesdecken).

Für Freizeitkleidung wie Jeans, Sweatshirts
usw. mit unterschiedlicher Materialstärke (z.
B. am Kragen, an den Manschetten und
Nähten).

Pflegekennzeichen

täglicher gebrauch electrolux 15

Täglicher Gebrauch

Einschalten des Gerätes

Drehen Sie den Programmwähler auf ein beliebiges Programm. Das Gerät ist ein­geschaltet. Die LED der Taste Start/Pause blinkt.

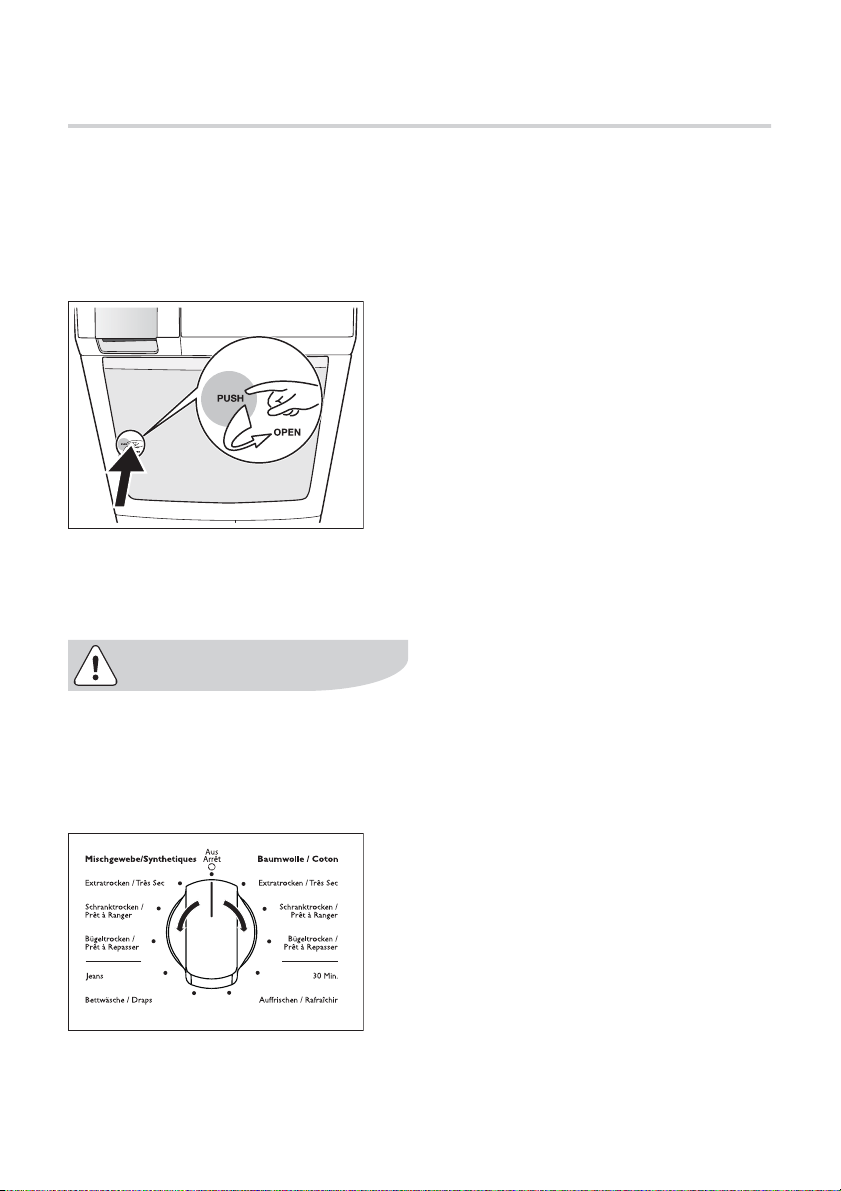

Tür öffnen/Wäsche einfüllen

1.

Öffnen Sie die Einfülltür:
Drücken Sie kräftig gegen die Einfülltür (Druckpunkt)

2. Legen Sie die Wäsche locker in die Trommel.

Achten Sie darauf, dass die Wäsche nicht zwischen Tür und Gummidich­tung eingeklemmt wird.

3. Einfülltür fest zudrücken. Das Schloss muss hörbar einrasten.

Programm wählen

Wählen Sie mit dem Programmwähler das gewünschte Programm.

16 electrolux täglicher gebrauch

Funktion Schon

Für besonders sanftes Trocknen empfindlicher Gewebe mit dem Pflegekennzei­chen
Programm wird mit verminderter Heizleistung ausgeführt.
Die Schon-Funktion ist nur für Füllmengen bis zu 3 kg geeignet.

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste Schon; die LED über der Taste leuchtet.

Um die Funktion zu deaktivieren, drücken Sie die Taste Schon erneut. Die LED
erlischt.

und für temperaturempfindliche Textilien (z. B. Acryl, Viskose). Das

Funktion Signal

Das Gerät wird mit deaktivierter Signal-Funktion geliefert.
In folgenden Fällen ertönt ein akustisches Signal:

– Programmende
– Knitterschutzphase oder bei Phasenbeginn/-ende
– Programmabbruch durch eine Warnmeldung
–Alarm

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

täglicher gebrauch electrolux 17

2. Drücken Sie die Taste Signal; die LED über der Taste leuchtet.

Um die Funktion zu deaktivieren, drücken Sie die Taste Signal erneut. Die LED er­lischt.

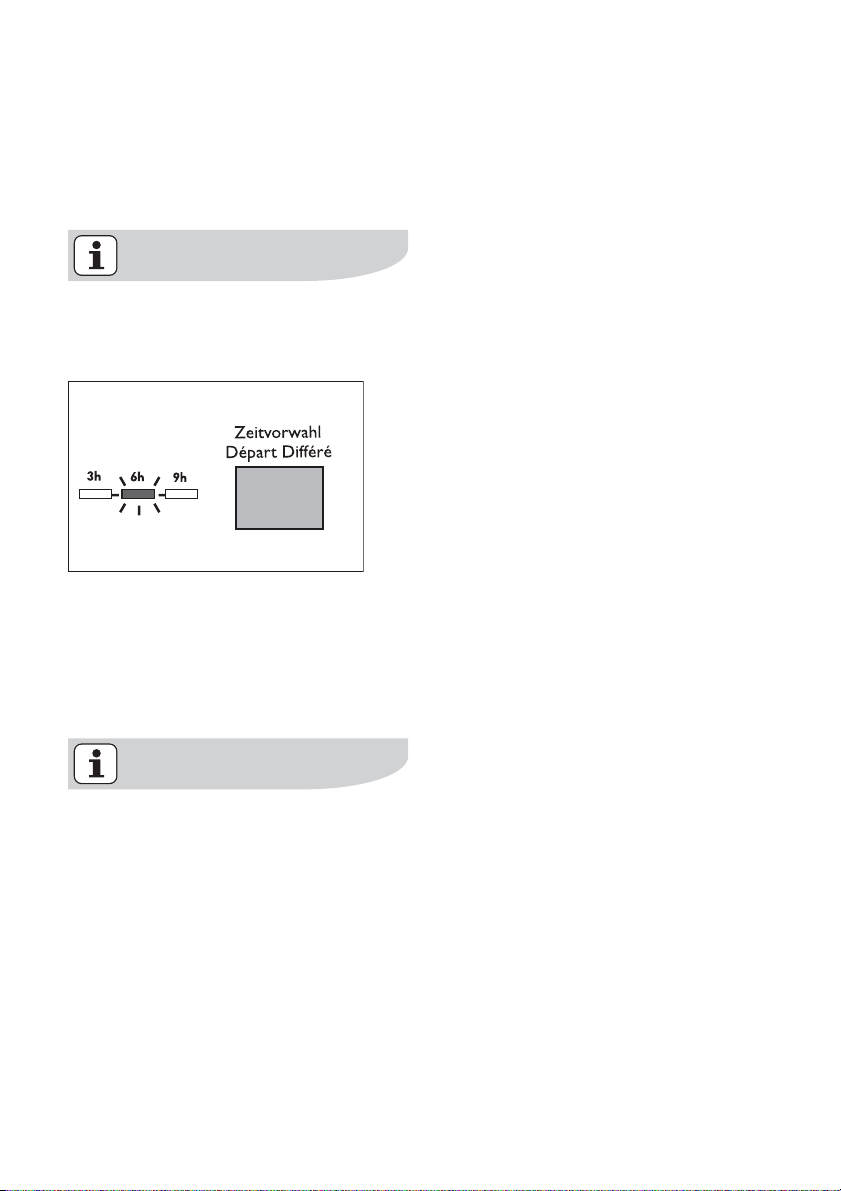

Funktion Zeitvorwahl

Mit der Taste Zeitvorwahl können Sie den Start eines Programms um 3, 6
oder 9 Stunden verzögern.

1. Wählen Sie das Programm und ggf. die Zusatzfunktionen.

2.

Drücken Sie die Taste Zeitvorwahl so oft, bis der gewünschte Startaufschub
angezeigt wird. Die entsprechende LED leuchtet.

–

9h - Das Programm beginnt nach 9 Stunden.

–

6h - Das Programm beginnt nach 6 Stunden.

–

3h - Das Programm beginnt nach 3 Stunden.

Drücken Sie die Taste Zeitvorwahl erneut, um die Zeitvorwahl abzuschal­ten. Die LED erlischt.

3. Drücken Sie die Taste Start/Pause, um die Zeitvorwahl zu aktivieren.

Wenn eine Zeitvorwahl von 9 Stunden gewählt wurde, leuchtet die LED 9h. Nach
3 Stunden erlischt die LED 9h und die LED 6h leuchtet. Nach weiteren 3 Stunden
leuchtet dann die LED 3h. Nach insgesamt 9 Stunden wird das Programm gestartet.

18 electrolux täglicher gebrauch

Starten des Programms

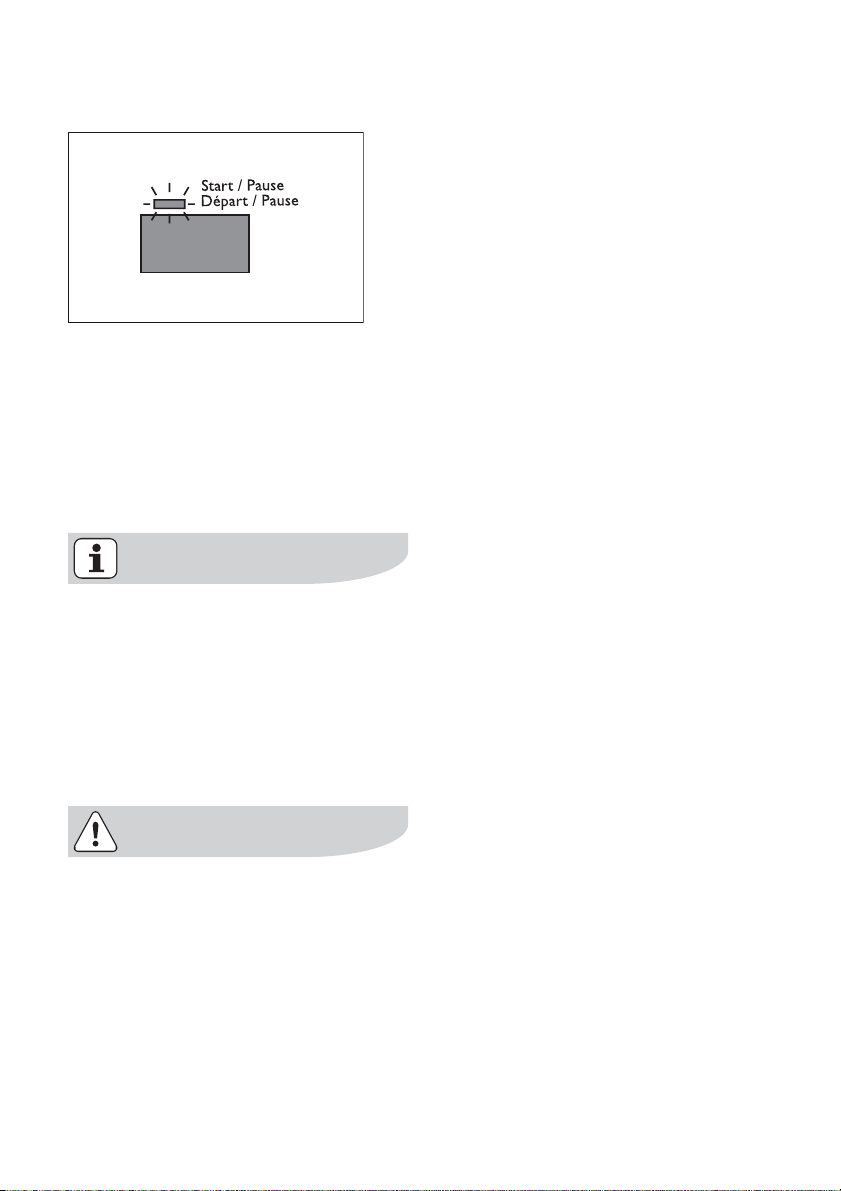

Drücken Sie die Taste Start/Pause. Die LED über der Taste blinkt nicht mehr, son­dern leuchtet jetzt dauerhaft. Das Programm läuft an. Wenn das Programm läuft,
leuchtet die Betriebsanzeige.

Ändern eines Programms

Um ein irrtümlich gewähltes Programm nach dem Start zu ändern, drehen Sie den
Programmwähler zuerst auf Aus. Das Programm wird gelöscht.

Nach dem Programmstart kann ein Programm nicht mehr direkt geändert
werden. Wird dennoch versucht, das Programm mit dem Programmwähler
zu ändern, oder wird eine Funktionstaste gedrückt (mit Ausnahme der
Taste Signal), beginnt die LED über der Taste Start/Pause gelb zu blinken.
Das Trockenprogramm ist davon jedoch nicht betroffen (Wäscheschutz).

Wäsche nachlegen oder vor Programmende entnehmen

1. Einfülltür öffnen.

Wäsche und Trommel können heiß sein. Verbrennungsgefahr!

2. Wäsche nachlegen oder herausnehmen.

3. Einfülltür fest zudrücken. Das Schloss muss hörbar einrasten.

4. Drücken Sie die Taste Start/Pause, um das Trockenprogramm fortzusetzen.

täglicher gebrauch electrolux 19

Programmende / Entnehmen der Wäsche

Nach dem Ende des Trockenprogramms leuchtet die LED Ende. Wurde die Taste
Signal gedrückt, ertönt für ca. eine Minute ein akustisches Signal.

Dem Trockenvorgang folgt automatisch ein 30 Minuten dauerndes Knitter­schutzprogramm. Die Trommel dreht sich in dieser Phase in kurzen Ab­ständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche
kann während des Knitterschutzprogramms jederzeit entnommen werden.
(Die Wäsche sollte spätestens nach dem Ende des Knitterschutzpro­gramms entnommen werden, um Knitterbildung zu vermeiden.)

1. Öffnen Sie die Tür.

2. Entfernen Sie die Flusen vom Mikrofeinfilter, bevor Sie die Wäsche entnehmen.

Am besten machen Sie das mit angefeuchteter Hand. (Siehe Kapitel "Reinigung
und Pflege".)

3. Entnehmen Sie die Wäsche.

4. Drehen Sie den Programmwähler auf Aus.

Nach jedem Trockenprogramm:

- Den Mikrofeinfilter und den Feinfilter reinigen

- Den Kondensatbehälter entleeren
(Siehe Kapitel "Reinigung und Pflege".)

5. Die Tür schließen.

20 electrolux reinigung und pflege

Reinigung und Pflege

Reinigung der Flusenfilter

Die Filter sammeln die Flusen, die sich beim Trocknen absetzen. Um einen
einwandfreien Betrieb des Trockners zu gewährleisten, müssen die Flusenfilter
(Microfeinfilter und Feinsieb) nach jedem Trockengang gereinigt werden.
Die Warnleuchte erinnert Sie daran.

Benutzen Sie den Trockner nie ohne oder mit beschädigtem oder verstopf­tem Flusenfilter.

1.

Öffnen Sie die Einfülltür.

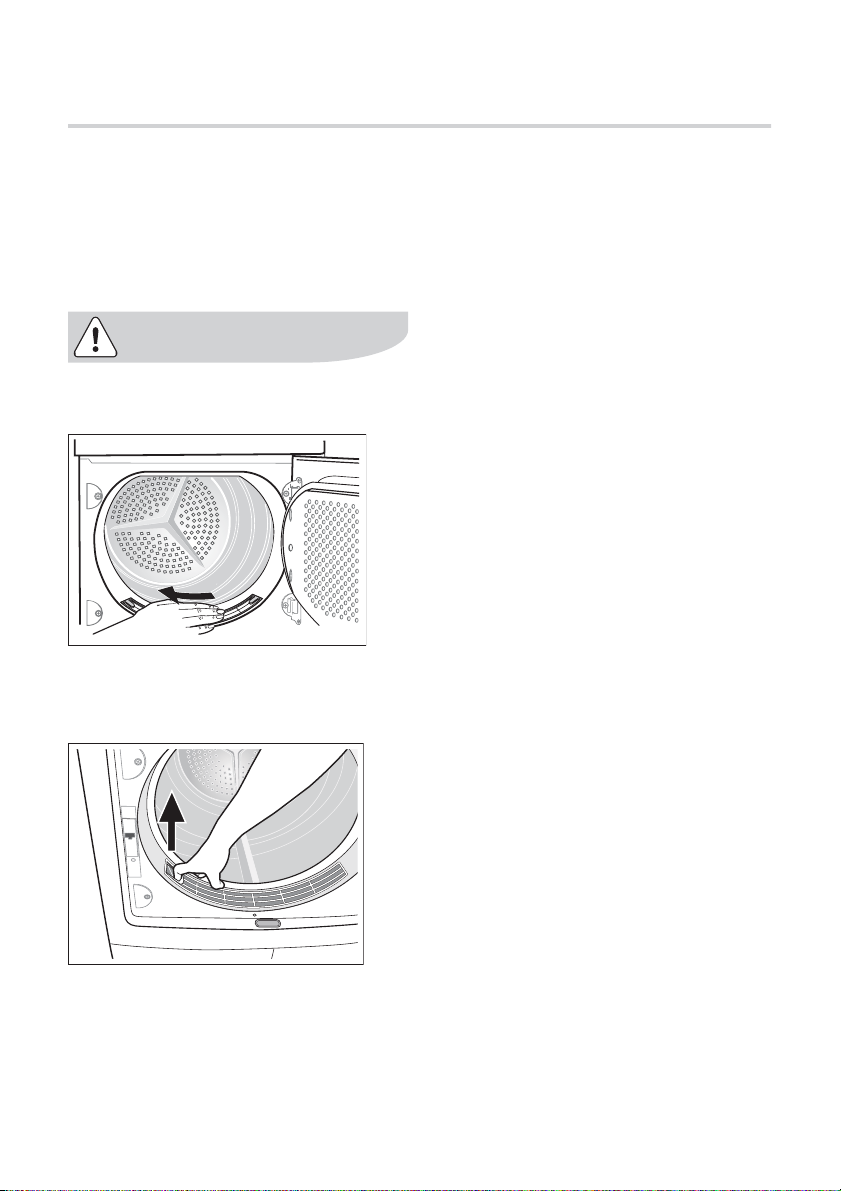

2. Den Microfeinfilter, der im unteren Bereich der Einfüllöffnung eingelassen ist, mit

angefeuchteter Hand reinigen.

3.

Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der
durch Waschmittelrückstände in der Wäsche verursacht wird. Reinigen Sie in
diesem Fall die Filter mit warmem Wasser und einer Bürste. Nehmen Sie den

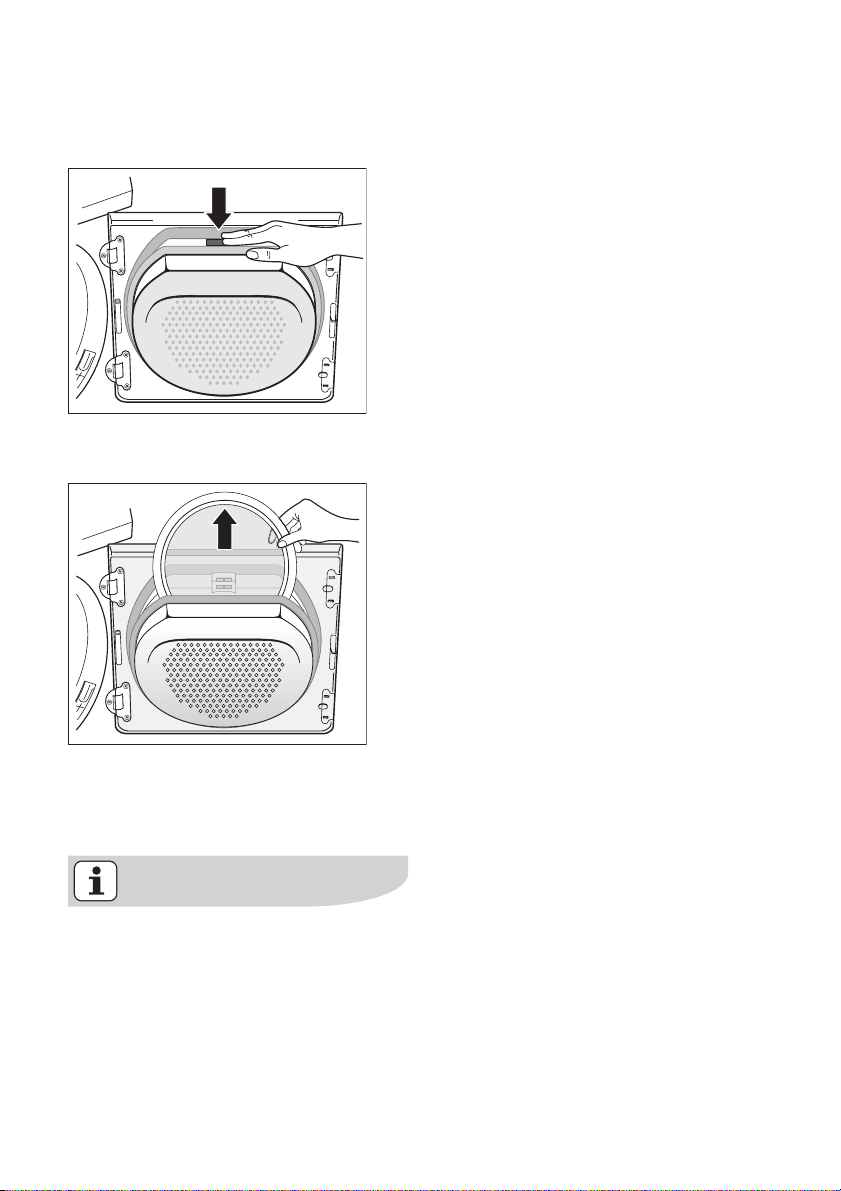

reinigung und pflege electrolux 21

Filter in der Einfülltür nach oben heraus. Der Filter kann mit nach links oder
rechts gerichteter Grifföffnung eingebaut werden.
Vergessen Sie nicht, den Filter nach dem Reinigen wieder einzusetzen.

4.

Drücken Sie den Entriegelungsknopf auf dem Grobsieb nach unten.
Das Grobsieb springt auf.

5.

Ziehen Sie den Feinfilter heraus.

6. Entfernen Sie die Wäscheflusen von dem Feinfilter. Am besten machen Sie das

mit angefeuchteter Hand.

Reinigen Sie den gesamten Filterbereich

Der Filterbereich braucht nicht nach jedem Trockenprogramm gereinigt zu wer­den, muss jedoch regelmäßig kontrolliert und bei Bedarf von Flusen gesäubert
werden.

22 electrolux reinigung und pflege

7. Dazu das Grobsieb oben anfassen und nach vorne ziehen, bis es sich aus den

beiden Halterungen löst.

8.

Entfernen Sie die Flusen von dem gesamten Filterbereich. Benutzen Sie dazu
am besten einen Staubsauger.

9. Drücken Sie die beiden Zapfen des Grobsiebes in die Halterungen an der Ein-

fülltür, bis sie einrasten.

10. Setzen Sie den Feinfilter wieder ein.

11. Drücken Sie gegen das Grobsieb, bis es in der Verriegelung einrastet.

Ohne Feinfilter rastet das Grobsieb nicht vollständig ein und die Einfülltür
kann nicht geschlossen werden.

Reinigen der Türdichtung

Wischen Sie die Türdichtung mit einem feuchten Tuch sofort nach dem Ende des
Trockenprogramms ab.

reinigung und pflege electrolux 23

Entleeren des Kondensatbehälters

Den Kondensatbehälter nach jedem Trockengang entleeren.
Wenn der Kondensatbehälter voll ist, wird ein laufendes Programm automatisch
abgebrochen und die Warnleuchte leuchtet. Um das Programm fortzusetzen, muss
zuerst der Behälter geleert werden.

Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von
Lebensmitteln geeignet.

1.

2

1

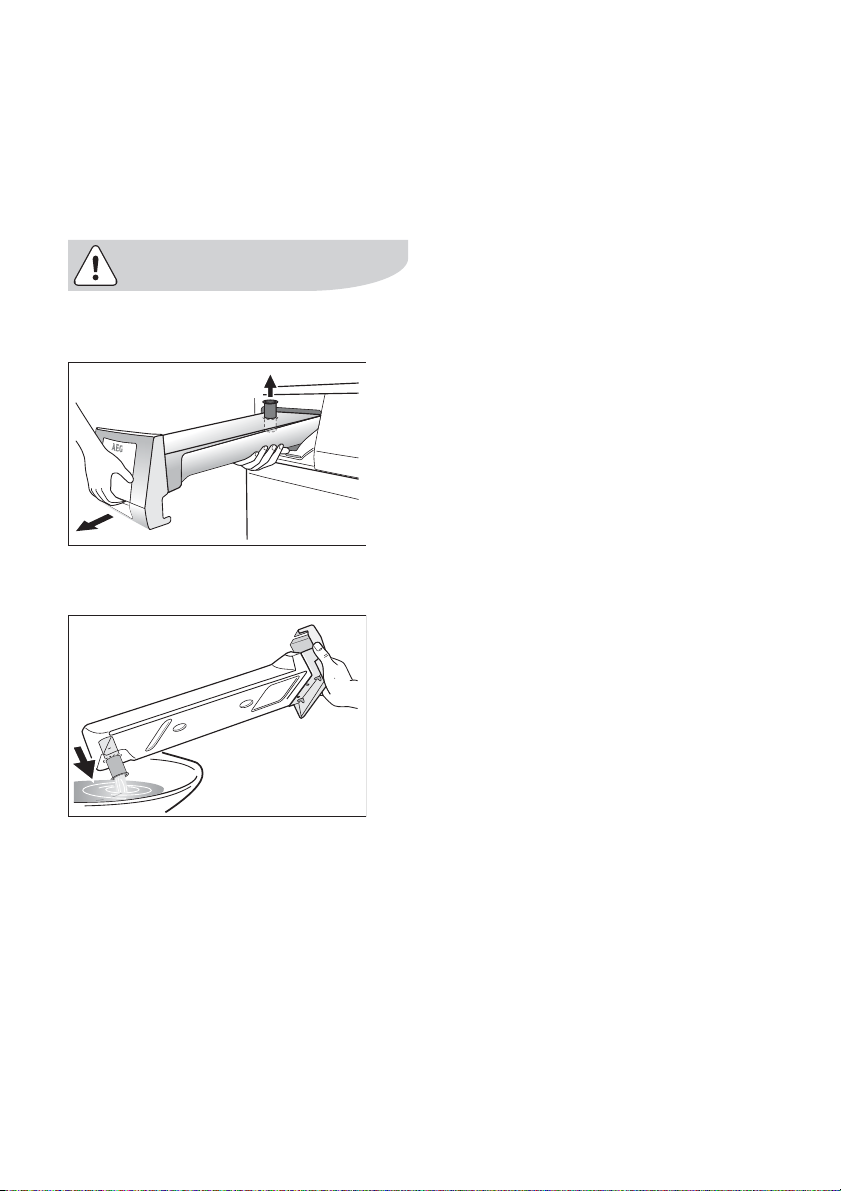

Nehmen Sie die Schublade mit dem Kondensatbehälter ganz 1 heraus und zie­hen Sie den Auslaufstutzen des Behälters bis zum Anschlag nach oben 2.

2.

Gießen Sie das Wasser in eine Wanne oder einen Behälter.

3. Schieben Sie den Auslaufstutzen nach unten und setzen Sie den Behälter wieder

ein.
Falls das Programm wegen des vollen Behälters abgebrochen worden ist: Drü­cken Sie die Taste Start/Pause, um das Trockenprogramm fortzusetzen.

24 electrolux reinigung und pflege

Der Kondensatbehälter hat ein Fassungsvermögen von ca. 3.6 Litern. Das
reicht für ca. 6 kg Wäsche aus, die zuvor mit 1000 U/min geschleudert wor­den ist.

Das Kondensat kann als destilliertes Wasser z. B. zum Dampfbügeln ver­wendet werden. Filtern Sie jedoch zuvor das Kondensat (z. B. mit einem
Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten.

Den Wärmetauscher reinigen

Wenn die Warnleuchte leuchtet, muss der Wärmetauscher gereinigt werden.

Der Betrieb mit verstopftem Wärmetauscher kann den Trockner beschä­digen. Dadurch erhöht sich auch der Energieverbrauch.

1. Öffnen Sie die Tür.

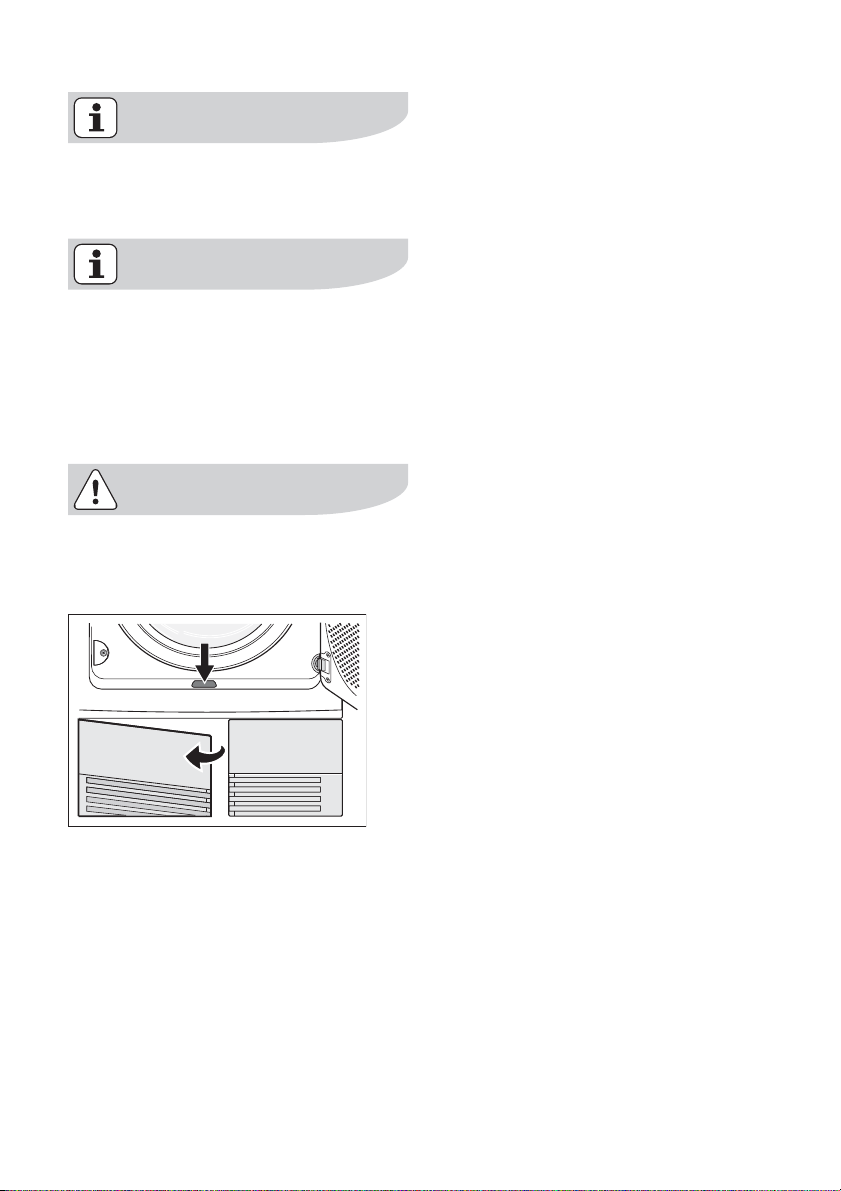

2.

Öffnen Sie die Sockeltür. Drücken Sie dazu den Entriegelungsknopf am unteren
Rand der Einfüllöffnung und öffnen Sie die Sockeltür nach links.

3. Entfernen Sie Flusen von der Innenseite der Tür und aus dem Wärmetauscher-

vorraum. Wischen Sie die Türdichtung mit einem feuchten Tuch ab.

reinigung und pflege electrolux 25

4.

Drehen Sie beide Sicherungsscheiben nach innen.

5.

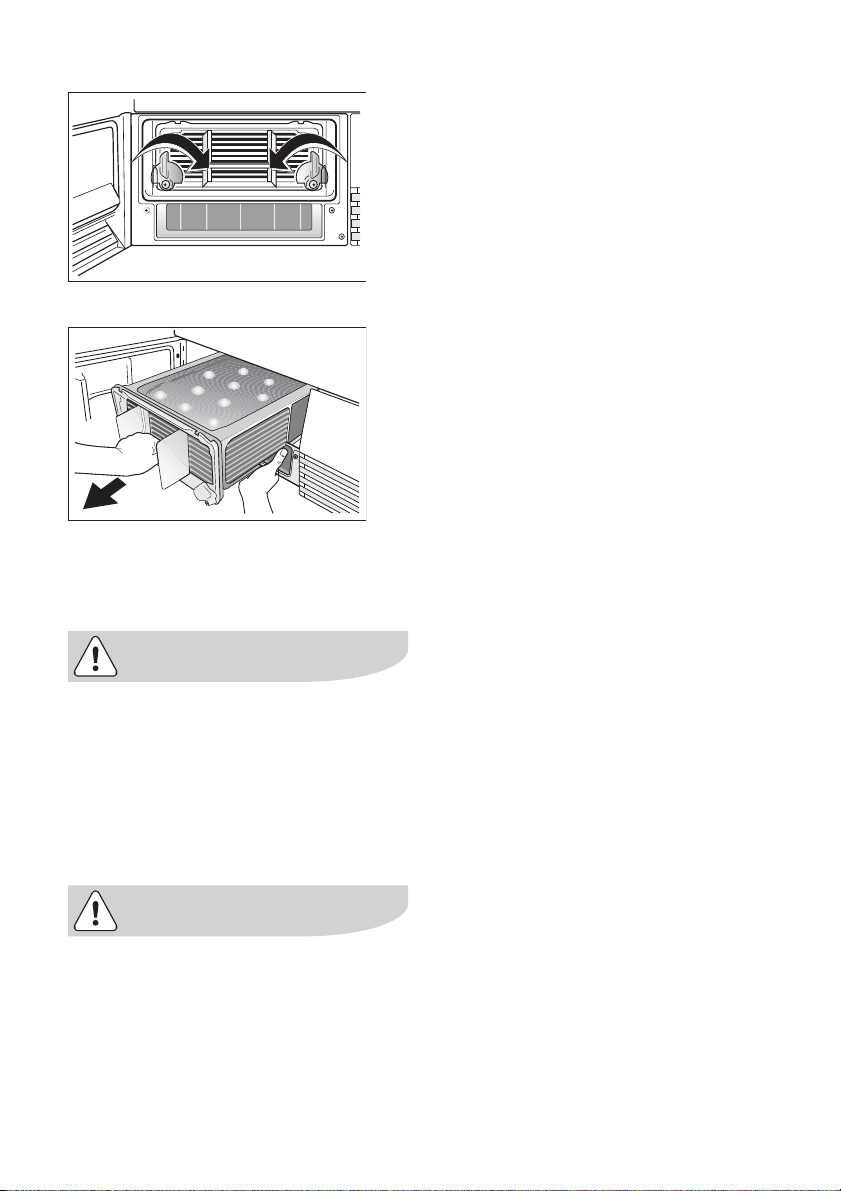

Ziehen Sie den Wärmetauscher am Griff aus dem Sockel und halten Sie ihn
möglichst waagrecht, um zu verhindern, dass Restwasser ausläuft.

6. Zum Leeren des Wärmetauschers halten Sie ihn senkrecht über ein Spülbecken.

Verwenden Sie für die Reinigung keine scharfen Gegenstände. Der Wär­metauscher könnte undicht werden.

7. Den Wärmetauscher reinigen.

Hierfür verwenden Sie am besten eine Bürste oder eine Handbrause.

8. Setzen Sie den Wärmetauscher wieder ein und befestigen Sie ihn (drehen Sie

beide Sicherungsscheiben nach außen, bis sie einrasten).

9. Schließen Sie die Tür in der Sockelblende.

Benutzen Sie den Trockner nie ohne Wärmetauscher.

26 electrolux reinigung und pflege

Schließen Sie die Sockeltür

Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen
der Trommel.

Kalk im Wasser und Rückstände von Waschmitteln bilden einen kaum
sichtbaren Belag auf der Innenseite der Trommel. Der Trockengrad der
Wäsche kann daher beim Trocknen nicht mehr zuverlässig festgestellt
werden. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als
erwartet.
Wischen Sie mit einem üblichen Haushaltsreinigungsmittel (z. B. Reiniger
auf Essigbasis) die Innenseite der Trommel und die Trommelrippen ab.

Reinigen der Bedienblende und des Gerätegehäuses

Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder
andere aggressive Reinigungsmittel.
Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse
ab.

was tun, wenn electrolux 27

Was tun, wenn

Kleine Störungen selbst beheben

Falls der Trockner während des Betriebs eine Fehlermeldung anzeigt (eine oder
mehrere LEDs auf der Bedienblende blinken), prüfen Sie zunächst, ob Sie die Stö­rung mithilfe der Angaben in der folgenden Tabelle selbst beheben können. Wenn
Sie die Störung nicht beheben können: Schalten Sie das Gerät aus und wieder ein.
Stellen Sie das Programm neu ein. Drücken Sie die Taste Start/Pause. Wird der
Fehler erneut angezeigt, informieren Sie den Kundendienst darüber, welche LEDs
blinken.

Störung Mögliche Ursache Abhilfe

Netzstecker in die
Steckdose stecken. Die Si­cherung der
Hausinstallation kontrollie­ren.

Drücken Sie die Taste Start/
Pause erneut.

Bei der nächsten Trocknung
ein anderes Programm
wählen (siehe Abschnitt
"Programmtabelle").

Den Wärmetauscher reini­gen.

Die empfohlenen Füllmen­gen beachten.

Lüftungsschlitze im Sockel­bereich freilegen.

Innenfläche der Trommel
und Trommelrippen reini­gen.

Der Trockner läuft
nicht.

Nicht
zufriedenstellende
Trockenergebnisse.

Netzstecker nicht einge­steckt oder Sicherung
durchgebrannt.

Einfülltür geöffnet. Die Tür schließen.
Haben Sie die Taste Start/

Pause gedrückt?

Wahl eines falschen Pro­gramms.

Flusensieb verstopft. Flusensieb reinigen.
Flusenfilter verstopft. Flusenfilter reinigen.
Wärmetauscher durch Flu-

sen verstopft.

Falsche Füllmenge.

Lüftungsschlitze im Sockel­bereich abgedeckt.

Rückstände auf der Innen­fläche der Trommel oder
den Trommelrippen.

28 electrolux was tun, wenn

Einfülltür schließt
nicht.

Wird eine Taste ge­drückt, blinkt die
LED über der Taste
Start/Pause gelb.

Programm bleibt
stehen, die Anzeige
Kondensatbehälter
leeren leuchtet.

Der Trockengang
endet kurz nach dem
Programmstart.

Trockenzyklus dau­ert ungewöhnlich
lange. Hinweis: Nach
ca. 5 Stunden wird
der Trockengang au­tomatisch abgebro­chen (siehe "Ende
des Trockenpro­gramms").

Der Leitwert der Wasserver­sorgung vor Ort weicht von
der Standardeinstellung des
Gerätes ab.

Feinfilter nicht eingesetzt
und/oder Grobsieb nicht
eingerastet.

Wäscheschutz. Nach dem
Programmstart kann die
Option nicht mehr ange­wählt werden.

Standardeinstellung für den
Trockengrad neu program­mieren (siehe Abschnitt
"Programmiermöglichkei­ten")

Feinfilter und/oder Grobsieb
korrekt installieren.

Den Programmwähler auf
Aus drehen. Das Programm
neu wählen.

Kondensatbehälter leeren,

Kondensatbehälter voll.

dann das Programm mit der
Taste Start/Pause starten.

Zu wenig Wäsche eingelegt
oder Wäsche für das
gewählte Programm zu tro­cken.

Ein Zeitprogramm oder eine
höhere Trocknungsstufe
wählen (z. B. Extratrocken

statt Schranktrocken).
Flusensieb verschmutzt. Flusensieb reinigen.
Flusenfilter verstopft. Flusenfilter reinigen.
Schon-Taste gedrückt und/

oder Füllmenge zu groß.

Wäsche unzureichend ge­schleudert.

Zu hohe Raumtemperatur.
Zeitweilige Abschaltung des
Kompressors als Überlas­tungsschutz.

Füllmenge reduzieren.

Die Wäsche vor dem Trock-

nen ausreichend schleu-

dern.

Das erfolgt automatisch und

ist keine Gerätestörung.

Falls möglich die Raumtem-

peratur senken.

programmiermöglichkeiten electrolux 29

Programmiermöglichkeiten

Einstellung Implementierung

Signal dauerhaft akti­viert/deaktiviert

1. Drehen Sie den Programmwähler auf ein beliebiges
Programm.

2. Drücken Sie die Tasten Schon und Signal gleich­zeitig und halten Sie sie ca. 5 Sekunden lang ge­drückt. Mögliche Ergebnisse:

– die LED über der Taste Signal leuchtet - die

Funktion Signal ist dauerhaft aktiviert.

– die LED erlischt - die Funktion Signal ist dauer-

haft deaktiviert.

3. Das Signal ist nun standardmäßig deaktiviert. Mit
der Taste Signal können Sie das Signal aktivieren
oder deaktivieren. Das Gerät speichert die Einstel­lung jedoch nicht.

30 electrolux programmiermöglichkeiten

Wasserhärte

Wasser enthält unter­schiedliche Mengen
an Kalkstein und Mi­neralsalzen, die sich je
nach geographischem
Standort ändern und
somit die Neueinstel­lung der Leitwerte er­fordern.
Beträchtliche Abwei­chungen der Leitfä­higkeit des Wassers
von den werkseitig
voreingestellten Wer­ten kann die
Restfeuchte der Wä­sche nach der Trock­nung leicht beeinflus­sen. Sie können die
Empfindlichkeit des
Feuchtigkeitssensors
entsprechend den
Leitwerten wie folgt
einstellen.

1. Drehen Sie den Programmwähler auf ein beliebiges
Programm.

2. Drücken Sie die Tasten Schon und Start/Pause
gleichzeitig und halten Sie sie ca. 5 Sekunden lang
gedrückt. Die aktuelle Einstellung wird durch Auf­leuchten der entsprechenden LED angezeigt:

– Behälter - geringe Leitfähigkeit <300 micro S/cm
– Sieb - mittlere Leitfähigkeit 300 - 600 micro S/cm
– Wärmetauscher - hohe Leitfähigkeit >600 micro

S/cm

3. Drücken Sie die Taste Start/Pause so oft, bis die
gewünschte Einstellung angezeigt wird.

4. Zum Speichern der Einstellung drücken Sie gleich­zeitig die Tasten Schon und Start/Pause oder dre­hen Sie den Programmwähler auf die Position Aus.

programmiermöglichkeiten electrolux 31

Behälter leeren - War­nung dauerhaft ab­schalten

Bei einer externen Ab­leitung für das Kon­denswasser.

1. Drehen Sie den Programmwähler auf ein beliebiges
Programm.

2. Drücken Sie die Tasten Signal und Zeitvorwahl
gleichzeitig und halten Sie sie ca. 5 Sekunden lang
gedrückt.
Die aktuelle Einstellung wird mithilfe der Behälter­Anzeige angegeben:

– Behälter-Anzeige blinkt - die Warnung ist dauer-

haft abgeschaltet

– Behälter-Anzeige blinkt und leuchtet dann dau-

erhaft - die Warnung ist aktiviert

Die Warnleuchte ist standardmäßig aktiviert und
leuchtet am Ende jedes Trockengangs oder wäh­rend des Trockengangs bei vollem Kondensat­behälter.

32 electrolux technische daten

Technische Daten

Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EEC vom 19.02.1973 Niederspannungsrichtlinie
– 89/336/EEC vom 03.05.1989 EMV-Richtlinie und Änderungsverordnung

92/31/EEC

– 93/68/EEC vom 22.07.1993 Richtlinie zur CE-Kennzeichnung

Höhe x Breite x Tiefe 85 x 60 x 58 cm
Tiefe bei geöffneter Tür 109 cm
Höhenverstellbarkeit 1,5 cm
Leergewicht ca. 40 kg

1)

Füllmenge (je nach Programm)
Energieverbrauch gemäß IEC

61121 s. e. (6 kg Baumwolle, vor-

geschleudert mit 1000 U/min., Pro­gramm Baumwolle Schranktro­cken)

Einsatzbereich Haushalt
Zulässige Umgebungstemperatur + 5°C bis + 35°C

1) In einigen Ländern können die Angaben der Füllmenge aufgrund unterschiedlicher Messmethoden
abweichen.

max. 6 kg

3,8 kWh

verbrauchswerte electrolux 33

Verbrauchswerte

Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie können bei
Betrieb im Haushalt abweichen.

Programm Füllmenge in kg

Baumwolle Schranktrocken

1)

Baumwolle Bügeltrocken
Mischgewebe Schranktro-

2)

cken

1) vorgeschleudert mit 1000 U/min

2) vorgeschleudert mit 1200 U/min

6 3.8

1)

6 3.0

3 1.36

Energieverbrauch in

kWh

Hinweise für Prüfinstitute

Von den Prüfinstituten zu prüfende Parameter:

• Energieverbrauch (Korrektur entsprechend Feuchtegrad) beim Programm

Baumwolle SCHRANKTROCKEN bei Standardbeladung.

• Energieverbrauch (Korrektur entsprechend Feuchtegrad) beim Programm

Baumwolle SCHRANKTROCKEN bei halber Beladung.

• Feuchtegrad (beim Programm Baumwolle SCHRANKTROCKEN, Baumwolle

BÜGELTROCKEN und Mischgewebe SCHRANKTROCKEN)

• Kondensationseffizienz (Korrektur entsprechend Feuchtegrad) beim Programm

Baumwolle SCHRANKTROCKEN bei Standardbeladung und halber Beladung
Alle Programme sind nach IEC 61121 (Wäschetrockner für den Hausgebrauch –
Messmethoden zur Leistungsprüfung) zu prüfen.

Gerät aufstellen

Aufstellen des Trockners

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufge-

stellt werden.

34 electrolux gerät aufstellen

• Der Wäschetrockner muss in einem sauberen staubfreien Raum installiert wer-

den.

• Am Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Die

vorderen Lüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht verstellt

werden.

• Das Gerät auf festem ebenem Boden aufstellen, um Vibrationen und das Be-

triebsgeräusch so gering wie möglich zu halten.

• Kontrollieren Sie nach dem Aufstellen den waagerechten Stand des Gerätes mit

einer Wasserwaage. Richten Sie es mit den Schraubfüßen aus.

• Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand

durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der mög-

liche Hitzestau kann den Betrieb des Gerätes beeinträchtigen.

Die vom Wäschetrockner austretende Heißluft kann Temperaturen bis zu
60°C erreichen. Das Gerät muss daher auf hochtemperaturbeständigen
Böden aufgestellt werden.
Während des Betriebs des Trockners muss die Raumtemperatur im Bereich
von +5°C und +35°C liegen, anderenfalls wird die Funktion des Gerätes be­einträchtigt.

Das Gerät darf nur aufrecht stehend transportiert werden.

Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder
einer Tür mit einem Scharnier, das dem Scharnier des Gerätes gegenüber
liegt, installiert werden.

gerät aufstellen electrolux 35

Entfernen der Transportsicherungen

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfülltür.

2. Ziehen Sie das Klebeband innen an der Trommeloberseite ab.

3.

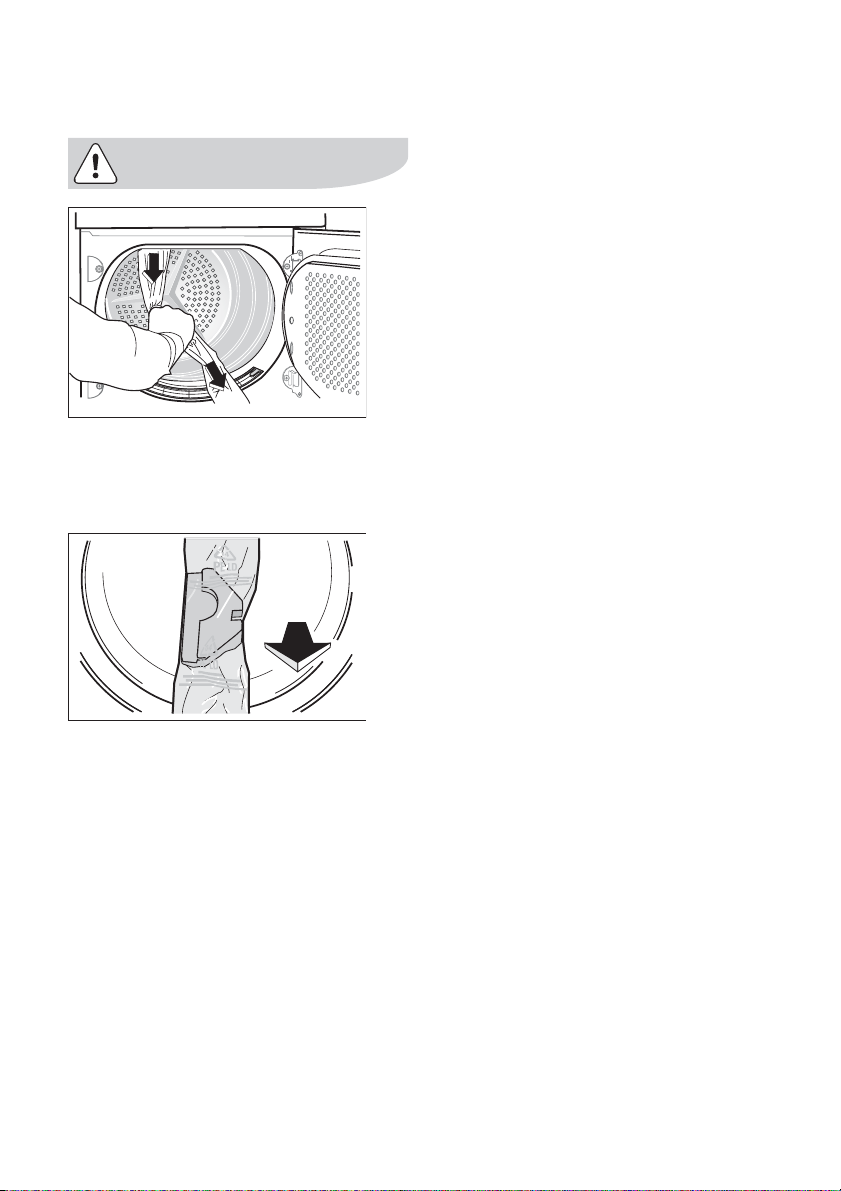

Entfernen Sie den Folienschlauch und den Polystyrolblock aus dem Gerät.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem

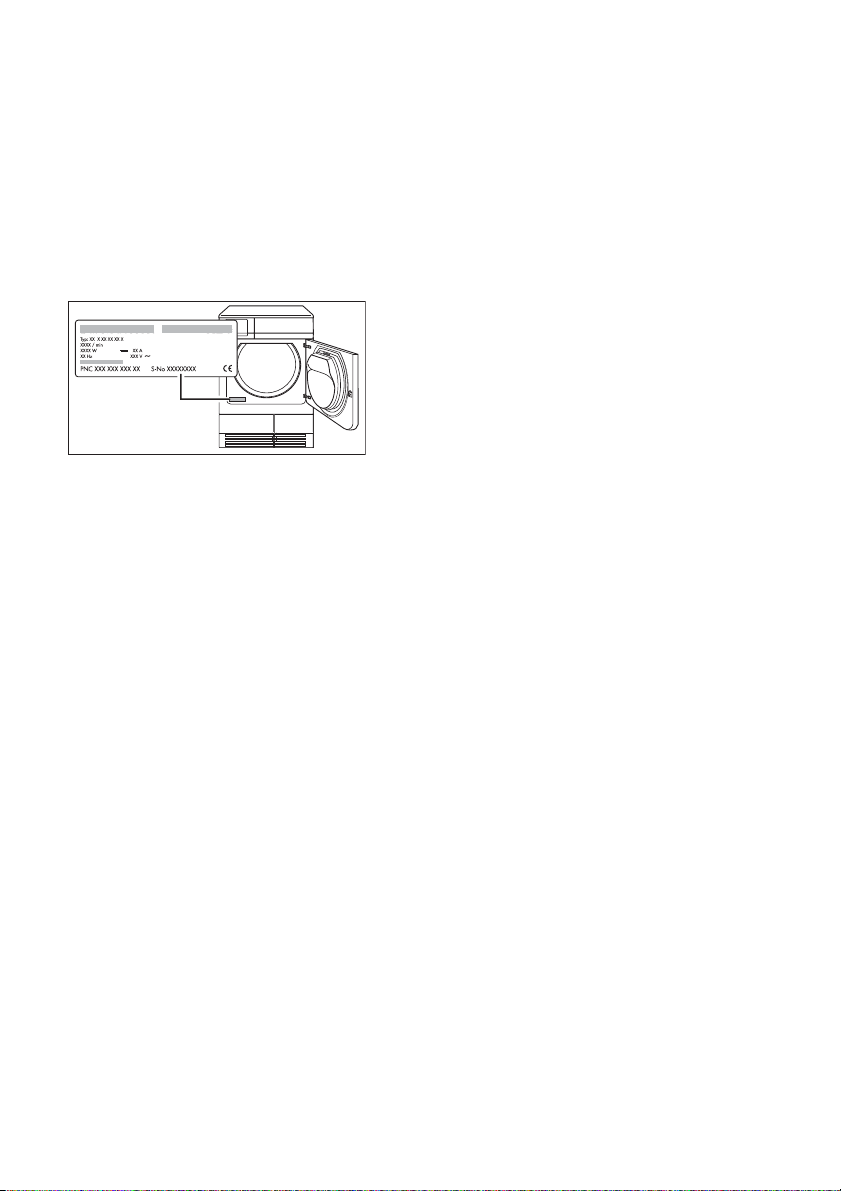

Typenschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung ange­bracht (siehe Kapitel "Gerätebeschreibung").
Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schuko­Steckdose erfolgen.

36 electrolux gerät aufstellen

Der Hersteller übernimmt keine Haftung für Schäden oder Verletzungen,
die durch Missachtung der vorstehenden Sicherheitshinweise entstehen
sollten.
Ein beschädigtes Netzkabel darf nur durch unseren Kundendienst ersetzt
werden.

Nach der Installation des Gerätes muss das Netzkabel leicht zugänglich sein.
Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schuko­Steckdose erfolgen.

Wechsel des Türanschlags

Der Wechsel des Türanschlags darf nur von einem Fachmann ausgeführt werden.
Wenden Sie sich bei Bedarf an unseren Kundendienst oder an Ihren Fachhändler.

Ziehen Sie den Netzstecker, bevor Sie den Türanschlag wechseln.

gerät aufstellen electrolux 37

AC

B

A

1. Einfülltür öffnen.

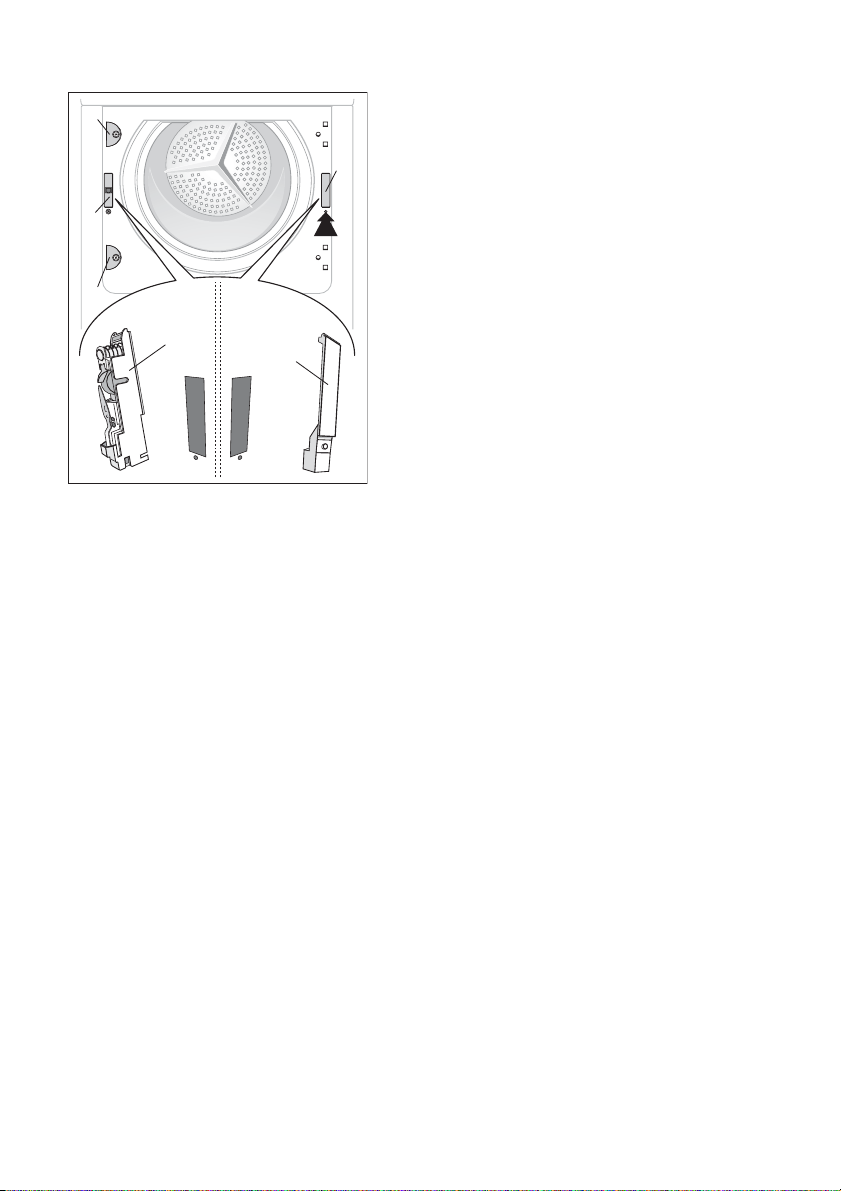

2. Scharnier A von der Gerätevorderwand abschrauben und Einfülltür abnehmen.

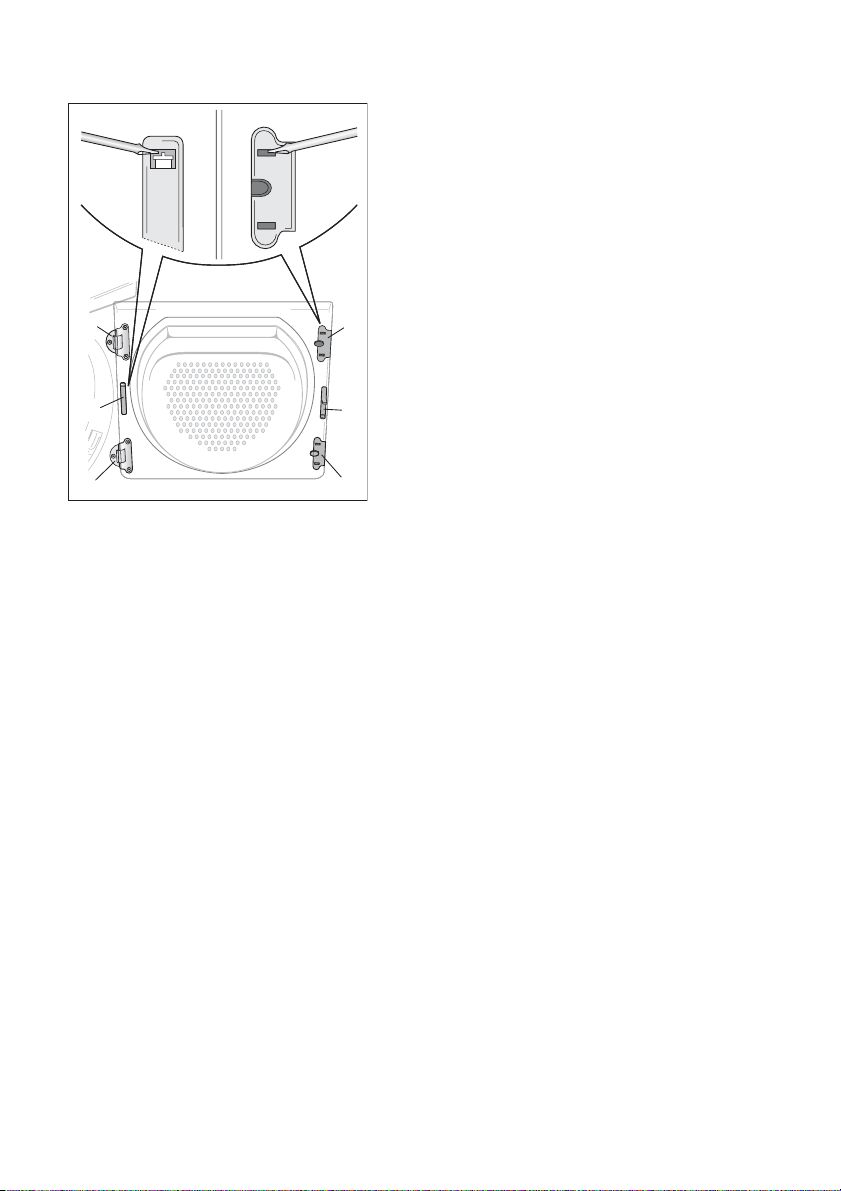

3. Abdeckplatten B und C abnehmen. Stecken Sie dazu einen Schraubenzieher

in die Schlitze (siehe Abbildung), drücken Sie leicht nach unten und hebeln Sie
die Abdeckplatten heraus.

4.

Schließkolben D mit geeignetem Werkzeug durch Druck auf die Rastung lösen,
herausnehmen und um 180° gedreht auf der gegenüberliegenden Seite wieder
einsetzen.

5. Die Türscharniere A von der Einfülltür abschrauben, um 180° drehen und auf

der gegenüberliegenden Seite wieder einsetzen und anschrauben.

6. Die Abdeckplatten B und C um 180° drehen und auf der gegenüberliegenden

Seite einsetzen.

D

C

38 electrolux gerät aufstellen

E

F

E

G

F

G

7. Die Abdeckplatten E von der Frontseite des Gerätes abschrauben, um 180°

drehen und auf der gegenüberliegenden Seite anschrauben.

8. Die Türverriegelung F abschrauben, etwas nach unten drücken und aus der

Gerätevorderwand herausnehmen.

9. Den Kabelstecker von der Türverriegelung F abziehen.

10. Den Rastknopf von Abdeckung G unten eindrücken, Abdeckung etwas nach

unten drücken und aus Gerä-tevorderwand herausnehmen.

11. Den Kabelstecker von der Abdeckung G abziehen.

12.

Die Türverriegelung F auf die gegenüberliegende Seite umsetzen, den Kabel­stecker einsetzen und die Türverriegelung festschrauben.

13. Auf der anderen Seite den Kabelstecker in die Abdeckung G einstecken, die

Abdeckung einsetzen und den Rastknopf einrasten lassen.

14. Die Einfülltür mit den Scharnieren in die Aussparungen auf der Gerätevorder-

wand einsetzen und festschrauben.

Hinweise zum Berührungsschutz: Das Gerät ist erst dann wieder betriebssicher,
wenn alle Kunststoffteile eingesetzt sind.

Sonderzubehör

Zwischenbausatz Wasch-/Trockensäule:

entsorgung electrolux 39

Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler be­ziehen.

Mit diesem Bausatz können Sie den Trockner mit einem AEG-Electrolux-Wasch­automaten (60 cm breit, Frontbeladung) zu einer platzsparenden Wasch-/
Trockensäule kombinieren. Der Waschautomat befindet sich unten, der Trockner
oben.
Lieferbare Ausführung:
– mit ausziehbarer Ablageplatte 916.018 903
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

Bausatz externer Kondensatablauf

Anbau an Ihr Gerät

Bausatz 125 122 510 für direkte Ableitung des Kondensats in ein Becken, einen
Siphon, in ein Gully usw. Der Kondensatbehälter braucht nicht mehr entleert zu
werden, muss aber an seinem vorgesehenen Platz im Gerät verbleiben. Siehe Ab­schnitt "Programmiermöglichkeiten" für die Deaktivierung der Meldung Behälter.
Max. Höhenunterschied: 1 m vom Boden des Trockners; max. Leitungslänge: 3 m
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, > PS< usw.
gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend der Kenn­zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen
Sammelbehältern.

Altgeräte

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an ei­nem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten

40 electrolux entsorgung

abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllab­fuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziel­len SENS-Sammelstellen oder offiziellen SENS-Recyclern.
Die Liste der offiziellen SENS-Sammelstellen findet sich unter
www.sens.ch.

Ziehen Sie den Netzstecker, wenn das Gerät nicht mehr verwendet wird.
Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem
Stecker. Entfernen Sie die Türverriegelung. Damit verhindern Sie, dass
spielende Kinder sich einschließen und gefährden können.

entsorgung electrolux 41

Umwelttipps

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen

ist deshalb nicht nötig.

• Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:

– darauf achten, dass die Lüftungsschlitze im Gerätesockel immer frei sind;

– die in der Programmtabelle aufgeführten Füllmengen einhalten;

– auf gute Raumbelüftung achten;

– den Mikrofeinfilter und den Feinfilter nach jedem Trockengang reinigen;

– die Wäsche vor dem Trocknen ausreichend schleudern. Beispiel:

Verbrauchswerte – je nach Schleuderdrehzahl – zum Trocknen von 6 kg Wä­sche mit dem Programm Baumwolle Schranktrocken.

Vorschleudern Trocknen

U/min

1000 3,6 60 3,8
1200 3,2 53 3,4
1400 3,0 50 3,3
1800 2,5 42 2,5

in Litern in %

Restfeuchte

Energie in kWh

42 electrolux

Kundendienst

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der
Benutzerinformation den Fehler selbst beheben können (siehe Kapitel "Was tun,
wenn ...?).
Können Sie die Störung nicht selbst abstellen, wenden Sie sich an den Kunden­dienst oder an Ihren Fachhändler.

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
– Modellbezeichnung
– Produktnummer (PNC)
– Seriennummer (S No.) (diese Nummern finden Sie auf dem Typenschild)
– Art der Störung
– Eventuelle Fehlermeldungen, die das Gerät anzeigt
Tragen Sie die Gerätenummern hier ein, damit Sie sie immer zur Hand haben:

Modellbezeichnung: ................................................................................

Produkt-Nummer

(PNC): .....................................................................................................

Serien-Nummer (S-

No).: ...................................................................................................

www.electrolux.com

www.electrolux.ch

136901410-00-03102007
