Lavadora de Roupas
LTE12

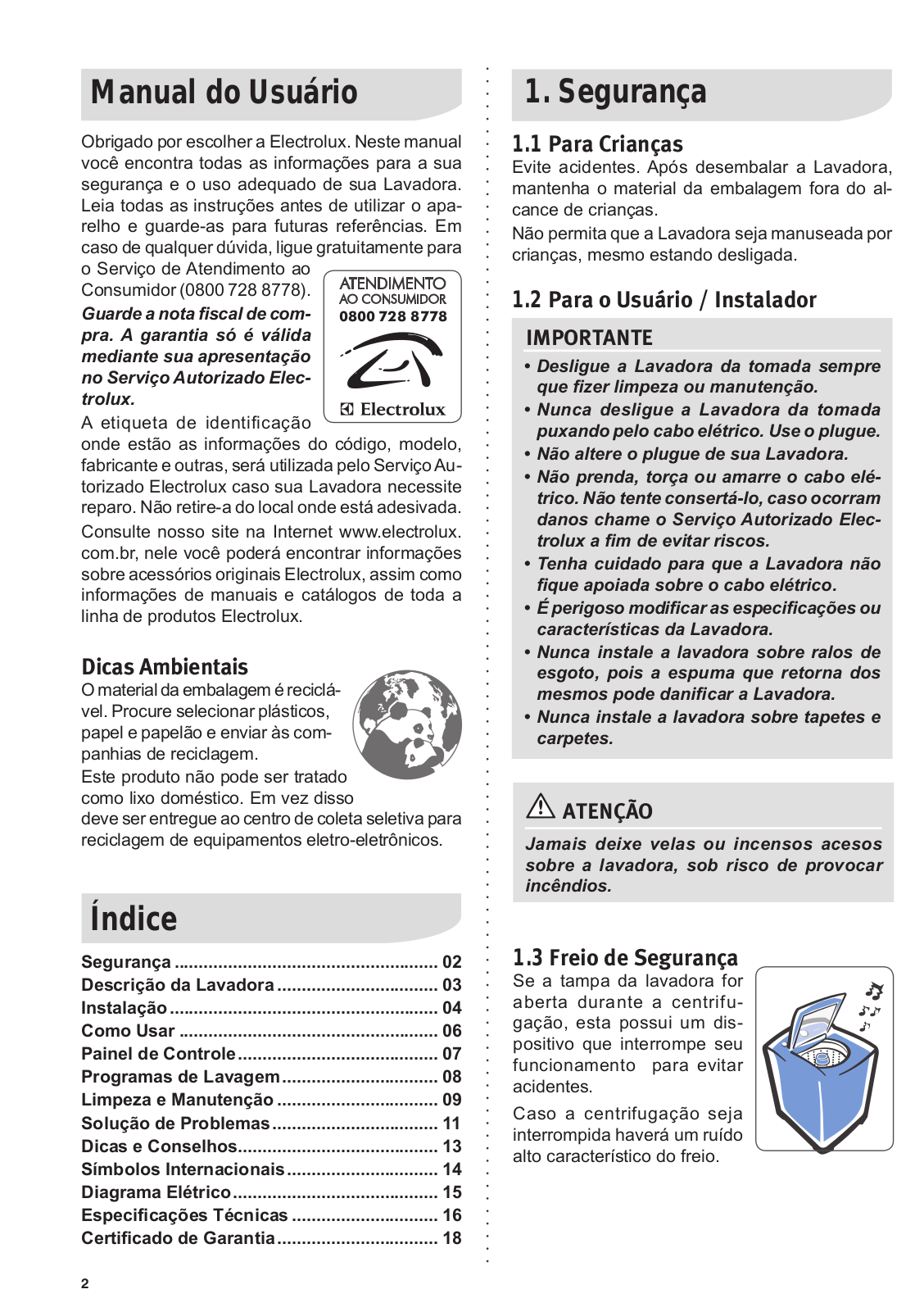

Manual do Usuário
Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o aparelho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento ao
Consumidor (0800 728 8778).
Guardeanotafiscaldecom- 0800 728 8778 pra. A garantia só é válida
mediante sua apresentação no ServiçoAutorizado Electrolux.
A etiqueta de identificação
onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo ServiçoAutorizado Electrolux caso sua Lavadora necessite reparo. Não retire-a do local onde está adesivada.
Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.
Dicas Ambientais
Omaterialdaembalageméreciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.
Este produto não pode ser tratado como lixo doméstico. Em vez disso
deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.
Índice |
|
Segurança....................................................... |
02 |
Descrição da Lavadora.................................. |
03 |
Instalação........................................................ |
04 |
Como Usar...................................................... |
06 |
Painel de Controle.......................................... |
07 |

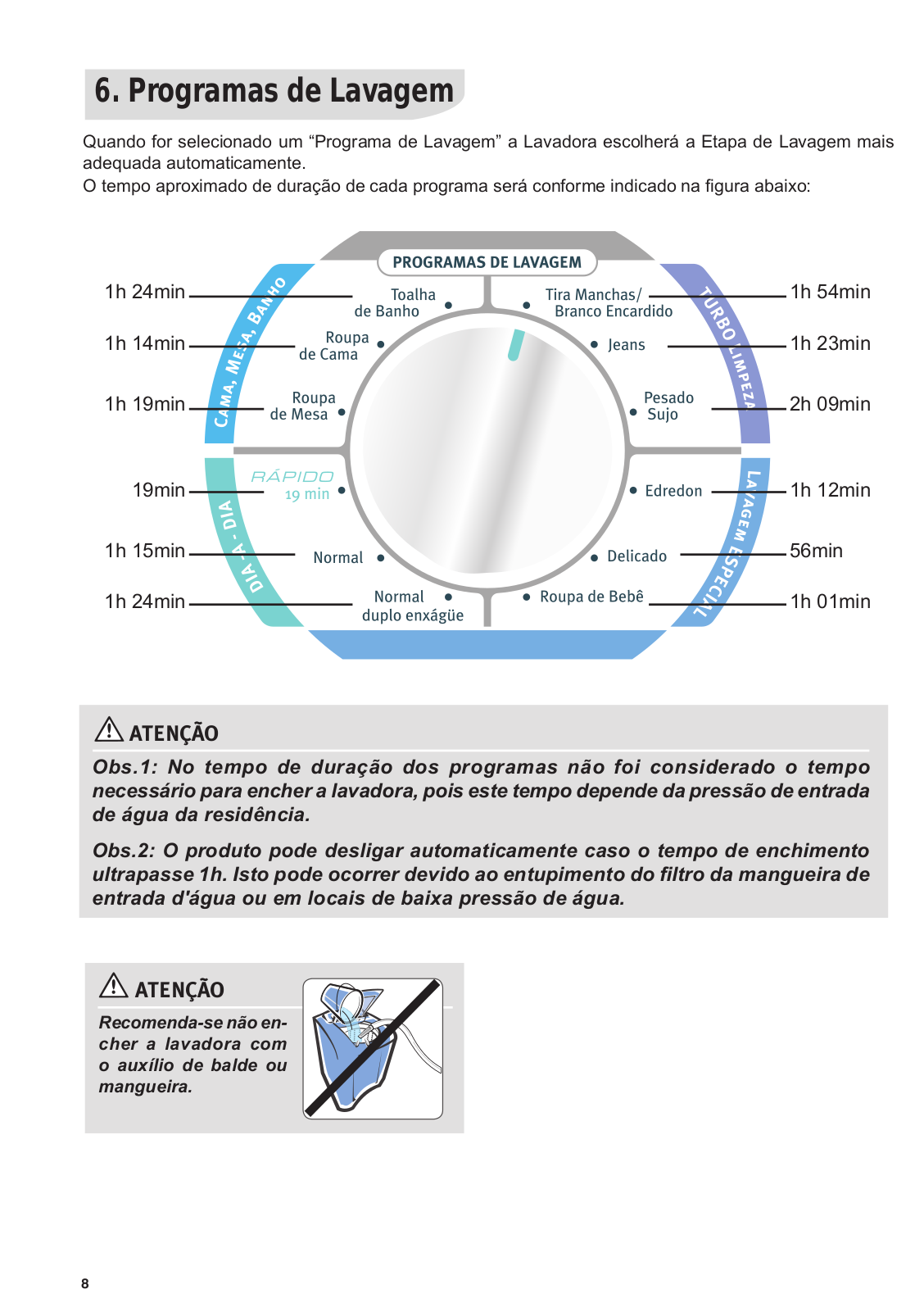

Programas de Lavagem................................. |
08 |
Limpeza e Manutenção.................................. |
09 |
Solução de Problemas................................... |
11 |
Dicas e Conselhos......................................... |
13 |
Símbolos Internacionais................................ |
14 |

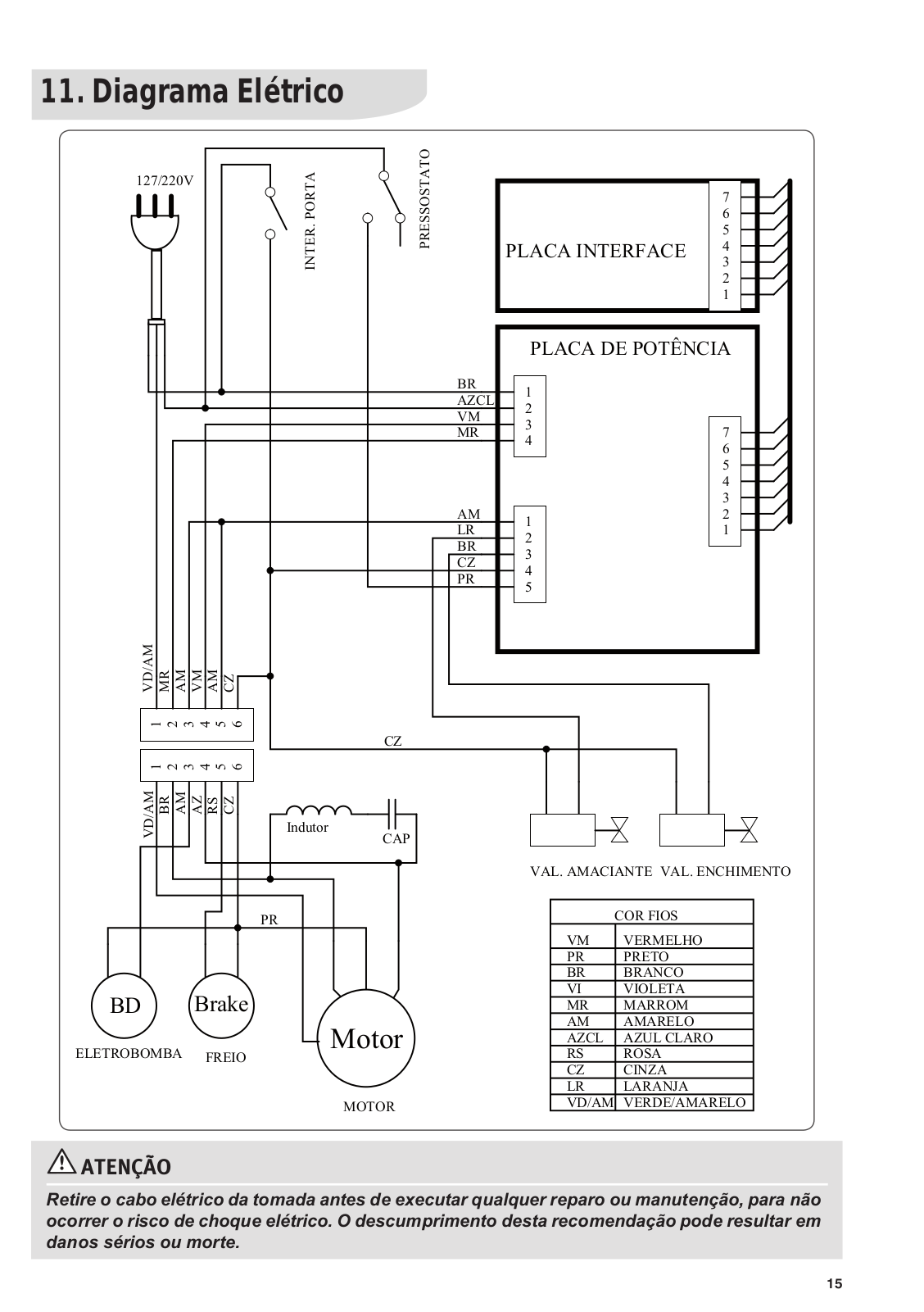

Diagrama Elétrico........................................... |
15 |
Especificações Técnicas............................... |
16 |
Certificado de Garantia.................................. |
18 |
1.Segurança
1.1Para Crianças
Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.
Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.
1.2 Para o Usuário / Instalador
IMPORTANTE
•Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.
•Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.
•Não altere o plugue de sua Lavadora.
•Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo, caso ocorram danos chame o Serviço Autorizado Electrolux a fim de evitar riscos.
•Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.
•É perigoso modificar as especificações ou características da Lavadora.
•Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.
•Nunca instale a lavadora sobre tapetes e carpetes.
ATENÇÃO
Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.
1.3 Freio de Segurança
Se a tampa da lavadora for aberta durante a centrifugação, esta possui um dispositivo que interrompe seu funcionamento para evitar acidentes.
Caso a centrifugação seja interrompida haverá um ruído alto característico do freio.
2
2. Descrição da Lavadora

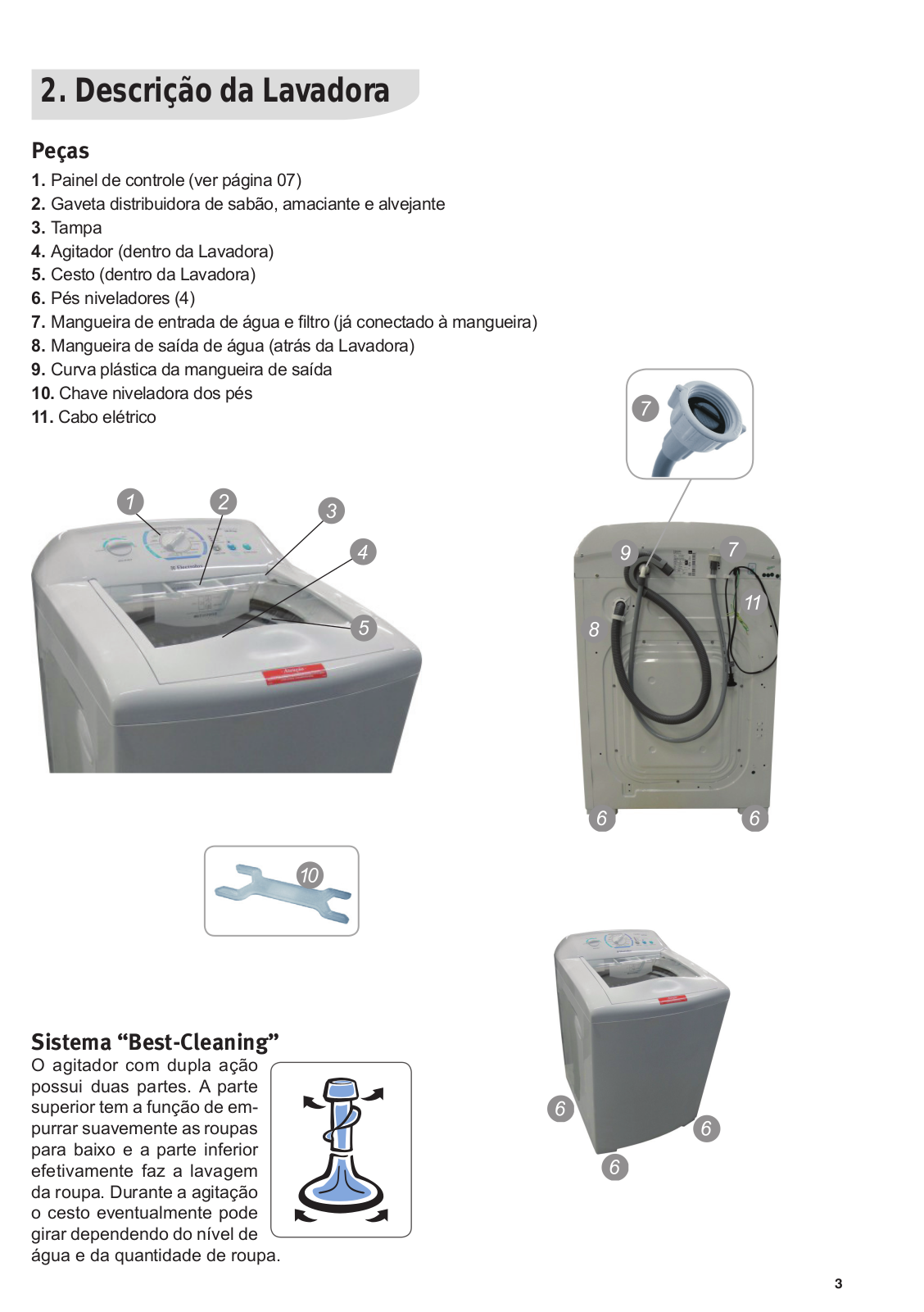

Peças
1.Painel de controle (ver página 07)
2.Gaveta distribuidora de sabão, amaciante e alvejante
3.Tampa
4.Agitador (dentro da Lavadora)
5.Cesto (dentro da Lavadora)
6.Pés niveladores (4)
7.Mangueira de entrada de água e filtro (já conectado à mangueira)
8.Mangueira de saída de água (atrás da Lavadora)
9.Curva plástica da mangueira de saída
10.Chave niveladora dos pés
11.Cabo elétrico
Sistema “Best-Cleaning”
O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar suavemente as roupas para baixo e a parte inferior efetivamente faz a lavagem da roupa. Durante a agitação o cesto eventualmente pode girar dependendo do nível de
água e da quantidade de roupa.
3

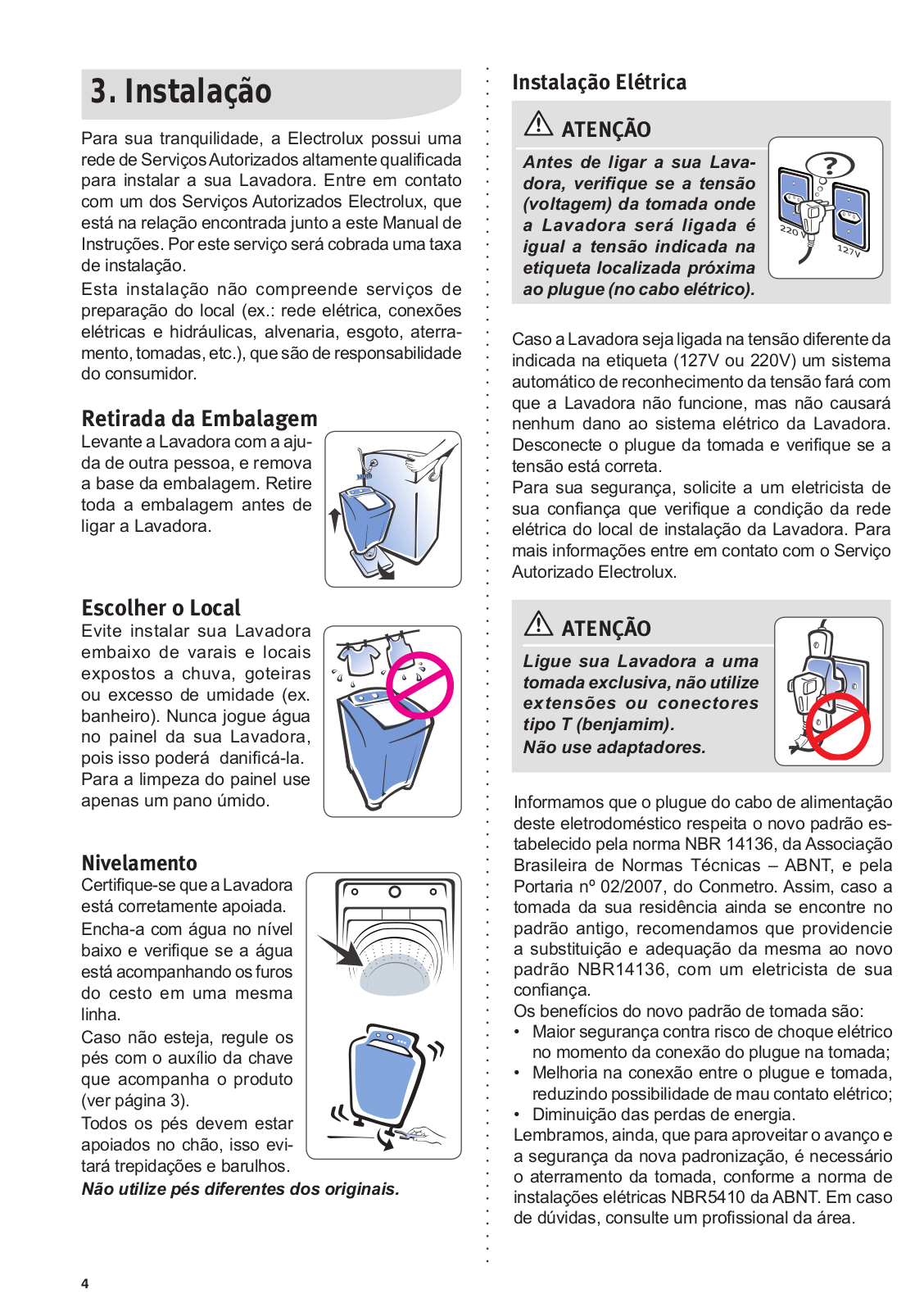

3. Instalação
Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos Serviços Autorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.
Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.
Retirada da Embalagem
Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.
Escolher o Local
Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.
Para a limpeza do painel use apenas um pano úmido.
Nivelamento
Certifique-se que a Lavadora está corretamente apoiada.
Encha-a com água no nível
baixo e verifique se a água estáacompanhando os furos do cesto em uma mesma
linha.
Caso não esteja, regule os pés com o auxílio da chave que acompanha o produto
(ver página 3).
Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.
Não utilize pés diferentes dos originais.
Instalação Elétrica
ATENÇÃO
Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde a Lavadora será ligada é igual a tensão indicada na etiqueta localizada próxima ao plugue (no cabo elétrico).
Caso a Lavadora seja ligada na tensão diferente da indicada na etiqueta (127V ou 220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora.
Desconecte o plugue da tomada e verifique se a tensão está correta.
Para sua segurança, solicite a um eletricista de sua confiança que verifique a condição da rede elétrica do local de instalação da Lavadora. Para mais informações entre em contato com o Serviço
Autorizado Electrolux.
ATENÇÃO
Ligue sua Lavadora a uma tomada exclusiva, não utilize extensões ou conectores tipo T (benjamim).
Não use adaptadores.
Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação
Brasileira de Normas Técnicas – ABNT, e pela
Portaria nº 02/2007, do Conmetro. Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua confiança.
Os benefícios do novo padrão de tomada são:
•Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;
•Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de mau contato elétrico;
•Diminuição das perdas de energia.
Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 da ABNT. Em caso de dúvidas, consulte um profissional da área.
4
FioTerra
Casosualavadorapossuaumfioterra(verdeouverde/ amarelo) próximo ao cabo de alimentação, este fio terra deverá ser conectado a um ponto de aterramento adequado.
Nãoligue ofioterraemtorneiras,canosdeágua,tubulações elétricas ou de gás ou ao fio neutro da rede. Se o seu produto estiver equipado com plugue de 3 pinos, conecte-o a uma tomada adequada com aterramento.
O pino de terra do plugue não pode ser cortado. Para suasegurançasoliciteaumeletricistaqueinstalenasua residênciaofioterradeacordocomanormaNBR5410.
Disjuntores
É obrigatória a instalação de disjuntores exclusivos para a Lavadora.
Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.
Tensão 127V
Neutro
Tomada |
Chave |
|
|
||
Plugue |
Disjuntora |
|
20A |
||
|
Fio Terra Fio Fase
Para a Lavadora 127V, utilize um disjuntor de 20A na fase.
Tensão 220V
Tomada |
Chave |
|
|
||
Plugue |
Disjuntora |
|
15A |
||
|
||
|
Bipolar |
Fio Terra
Fios Fase
Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.
Tensão 220V - Monofásico
Neutro
Tomada |
Chave |
|
|
||
Plugue |
Disjuntora |
|
15A |
||
|
Fio Terra |
Fio Fase |
|
Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15A na fase.

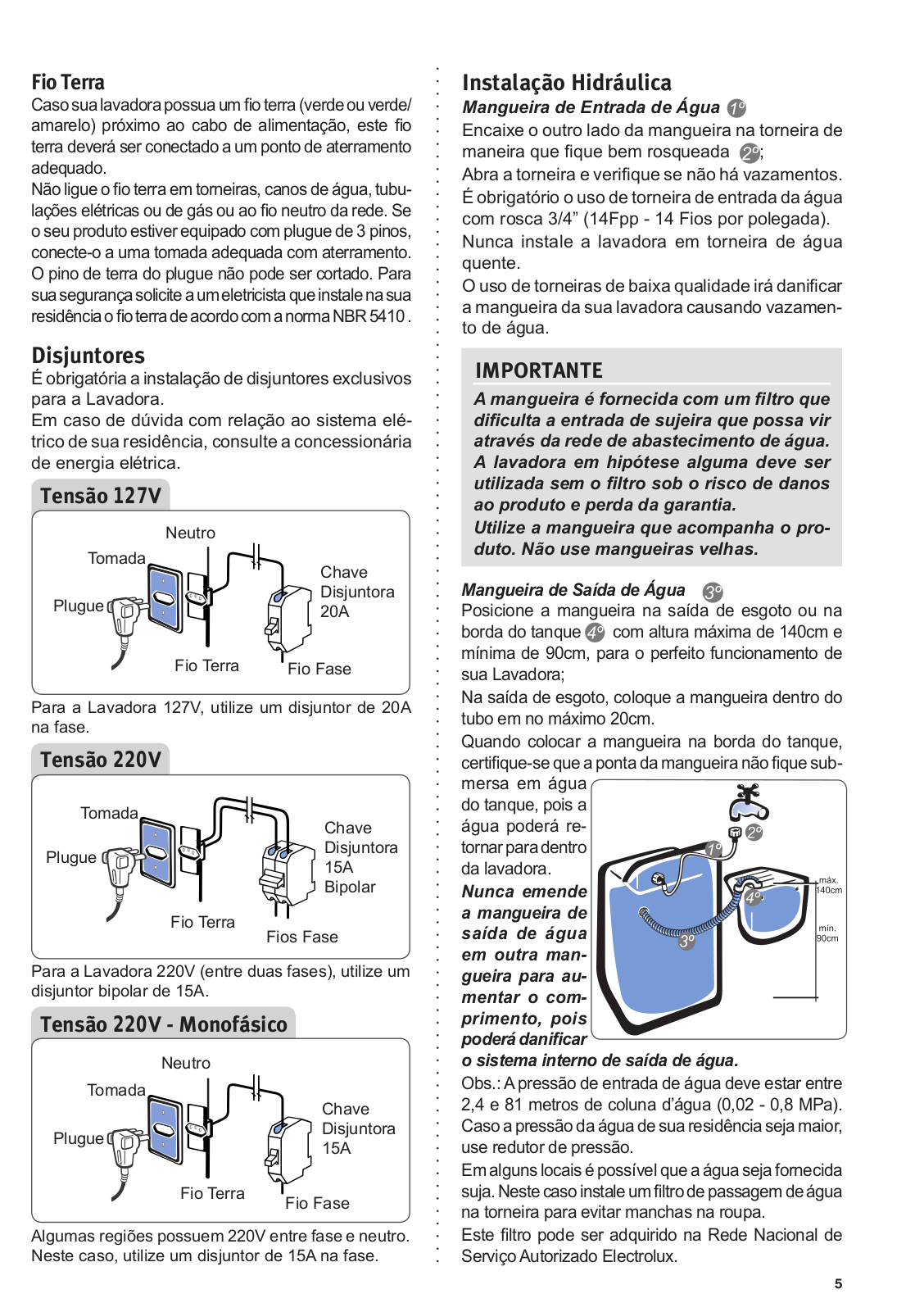

Instalação Hidráulica
Mangueira de Entrada de Água
Encaixe o outro lado da mangueira na torneira de maneira que fique bem rosqueada ;
Abra a torneira e verifique se não há vazamentos.
É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).
Nunca instale a lavadora em torneira de água quente.
O uso de torneiras de baixa qualidade irá danificar a mangueira da sua lavadora causando vazamento de água.
IMPORTANTE
A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.
Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.
Mangueira de Saída de Água
Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;
Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.
Quando colocar a mangueira na borda do tanque, certifique-sequeapontadamangueiranãofiquesub- mersa em água
do tanque, pois a água poderá retornarparadentro da lavadora.
Nunca emende a mangueira de
saída de água em outra man-
gueira para aumentar o comprimento, pois poderádanificar
o sistema interno de saída de água.
Obs.:Apressão de entrada de água deve estar entre 2,4 e 81 metros de coluna d’água (0,02 - 0,8 MPa). Casoapressãodaáguadesuaresidênciasejamaior, use redutor de pressão.
Emalgunslocaisépossívelqueaáguasejafornecida suja.Nestecasoinstaleumfiltrodepassagemdeágua na torneira para evitar manchas na roupa.
Este filtro pode ser adquirido na Rede Nacional de Serviço Autorizado Electrolux.
5

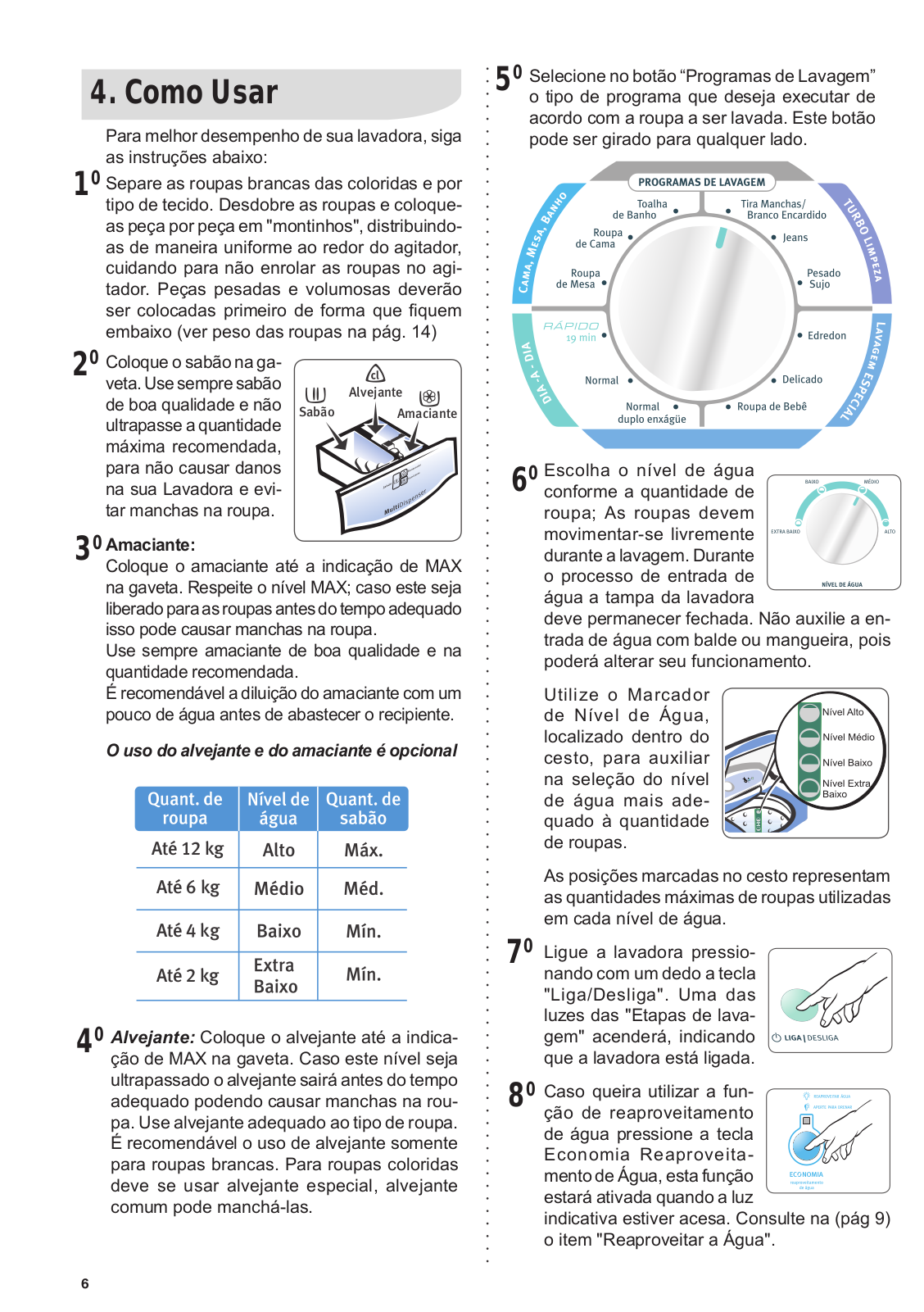

4. Como Usar
Para melhor desempenho de sua lavadora, siga as instruções abaixo:

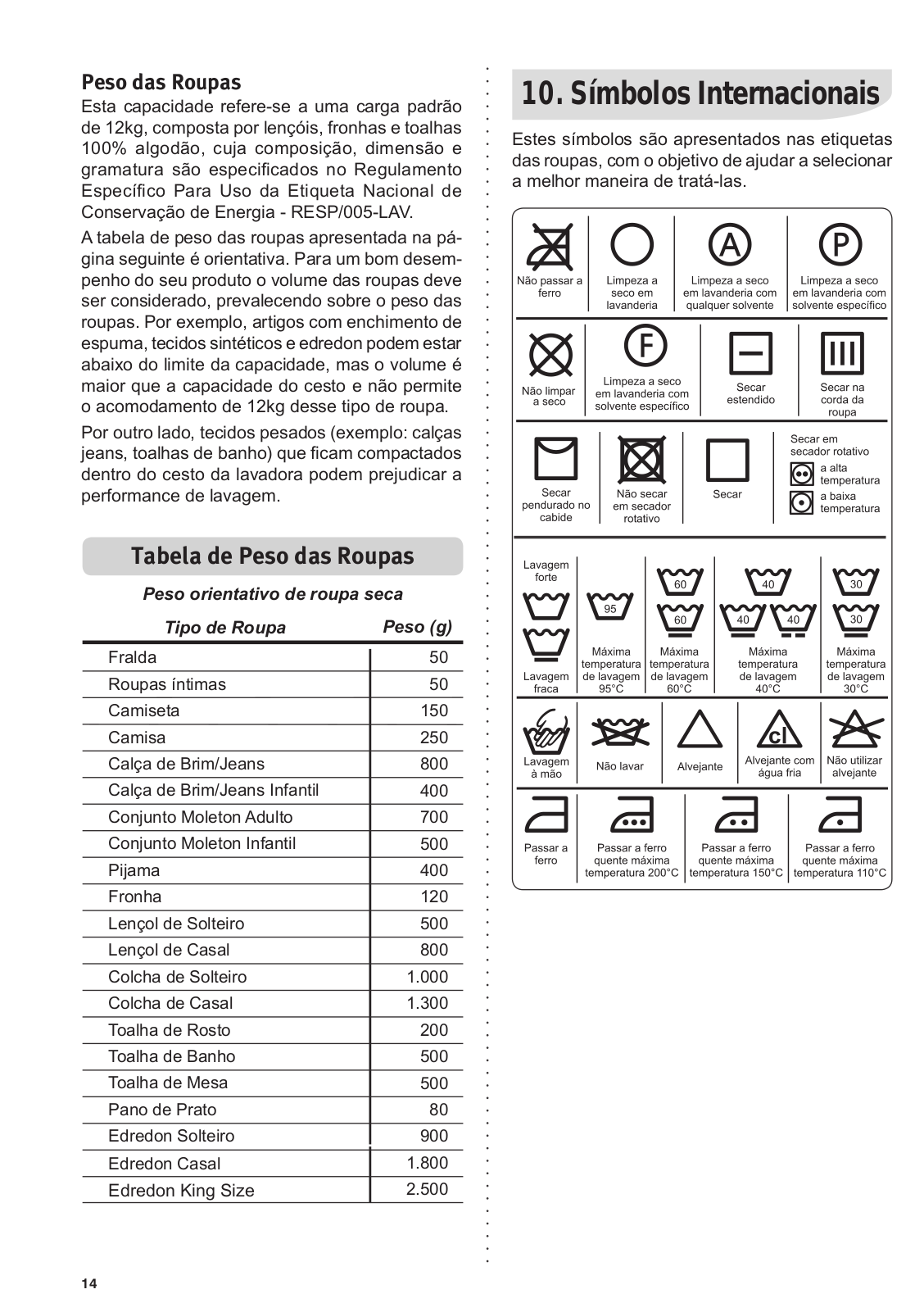

10 Separe as roupas brancas das coloridas e por tipo de tecido. Desdobre as roupas e coloqueas peça por peça em "montinhos", distribuindoas de maneira uniforme ao redor do agitador, cuidando para não enrolar as roupas no agitador. Peças pesadas e volumosas deverão ser colocadas primeiro de forma que fiquem embaixo (ver peso das roupas na pág. 14)
20 Coloque o sabão na ga- |
|
|
veta.Usesempresabão |
|
Alvejante |
de boa qualidade e não |
|
|
Sabão |
Amaciante |
|
ultrapasse a quantidade |
|
|
máxima recomendada, |
|
|
para não causar danos |
|
|
na sua Lavadora e evi- |
|
|
tar manchas na roupa. |
|
|
30 Amaciante:
Coloque o amaciante até a indicação de MAX na gaveta. Respeite o nível MAX; caso este seja liberadoparaasroupasantesdotempoadequado isso pode causar manchas na roupa.
Use sempre amaciante de boa qualidade e na quantidade recomendada.
É recomendável a diluição do amaciante com um pouco de água antes de abastecer o recipiente.
O uso do alvejante e do amaciante é opcional
Até 12 kg
Até 6 kg
Até 4 kg
Até 2 kg
40 Alvejante: Coloque o alvejante até a indicação de MAX na gaveta. Caso este nível seja ultrapassado o alvejante sairá antes do tempo adequado podendo causar manchas na roupa. Use alvejante adequado ao tipo de roupa. É recomendável o uso de alvejante somente para roupas brancas. Para roupas coloridas deve se usar alvejante especial, alvejante comum pode manchá-las.
50 Selecione no botão “Programas de Lavagem” o tipo de programa que deseja executar de acordo com a roupa a ser lavada. Este botão pode ser girado para qualquer lado.
60 Escolha o nível de água
conforme a quantidade de roupa; As roupas devem
movimentar-se livremente durante a lavagem. Durante
o processo de entrada de
água a tampa da lavadora
deve permanecer fechada. Não auxilie a entrada de água com balde ou mangueira, pois poderá alterar seu funcionamento.
Utilize o Marcador
de Nível de Água, localizado dentro do cesto, para auxiliar na seleção do nível de água mais adequado à quantidade
de roupas.
As posições marcadas no cesto representam as quantidades máximas de roupas utilizadas em cada nível de água.
70 Ligue a lavadora pressionando com um dedo a tecla
"Liga/Desliga". Uma das
luzes das "Etapas de lavagem" acenderá, indicando que a lavadora está ligada.
80 Caso queira utilizar a função de reaproveitamento de água pressione a tecla Economia Reaproveitamento de Água, esta função estará ativada quando a luz
indicativa estiver acesa. Consulte na (pág 9) o item "Reaproveitar a Água".
