AEG LTE08 User Manual

0800 728 8778

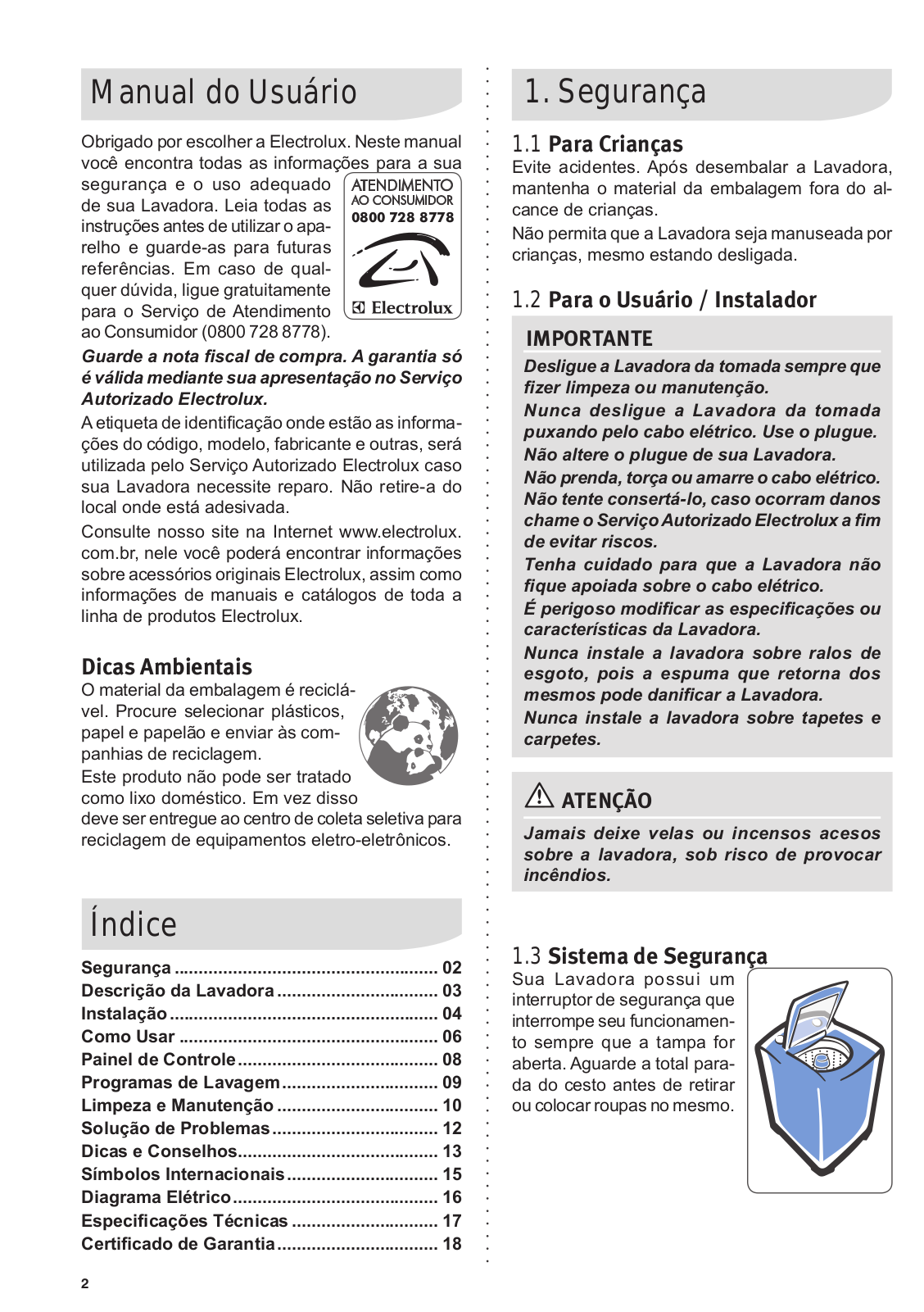

Manual do Usuário

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o apa-

relho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente

para o Serviço de Atendimento ao Consumidor (0800 728 8778).

Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação no Serviço Autorizado Electrolux.

Aetiqueta de identificação onde estão as informa-

ções do código, modelo, fabricante e outras, será utilizada pelo Serviço Autorizado Electrolux caso sua Lavadora necessite reparo. Não retire-a do local onde está adesivada.

Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.

Este produto não pode ser tratado como lixo doméstico. Em vez disso

deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice
Segurança.......................................................	02
Descrição da Lavadora..................................	03
Instalação........................................................	04

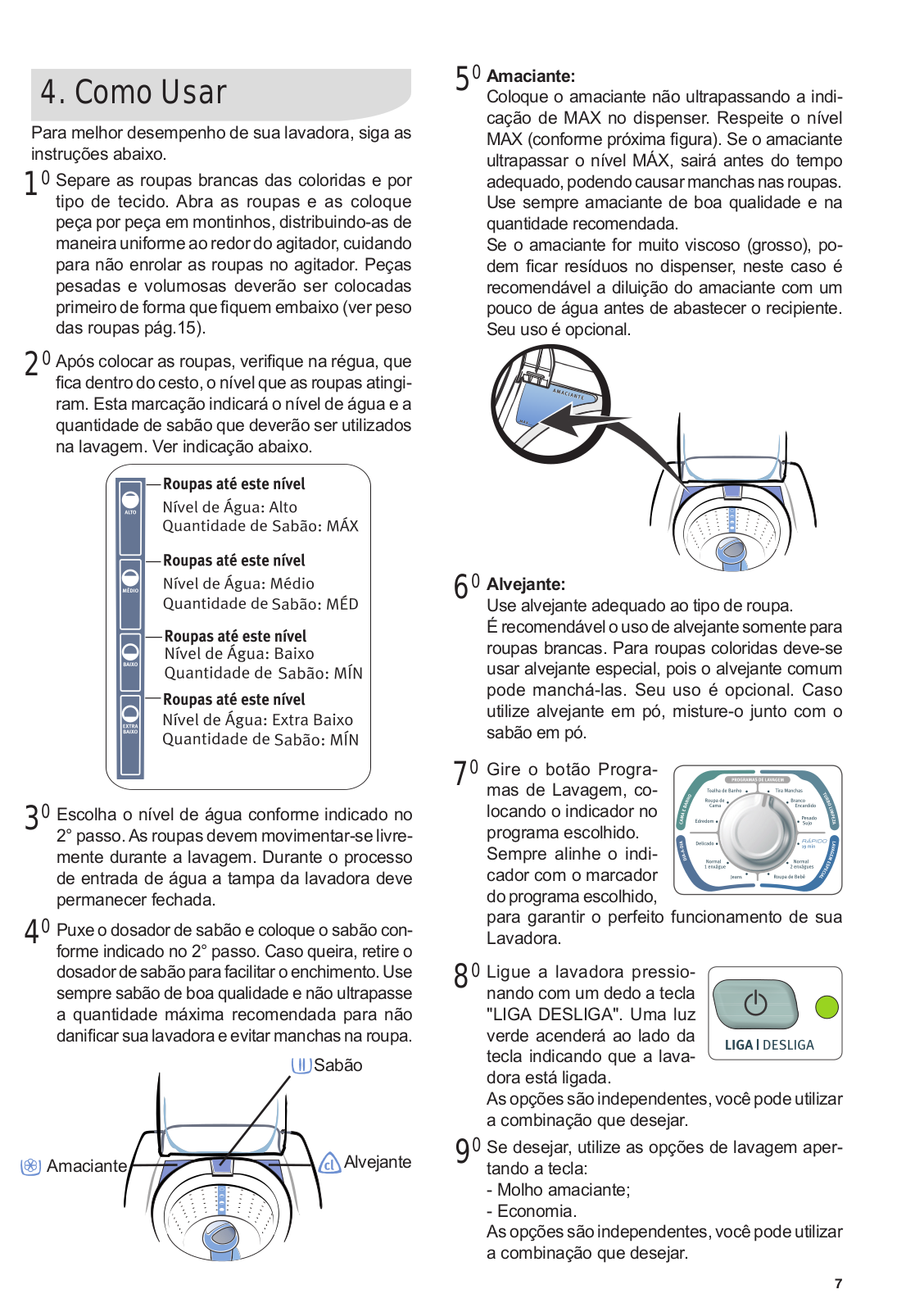

Como Usar......................................................	06
Painel de Controle..........................................	08

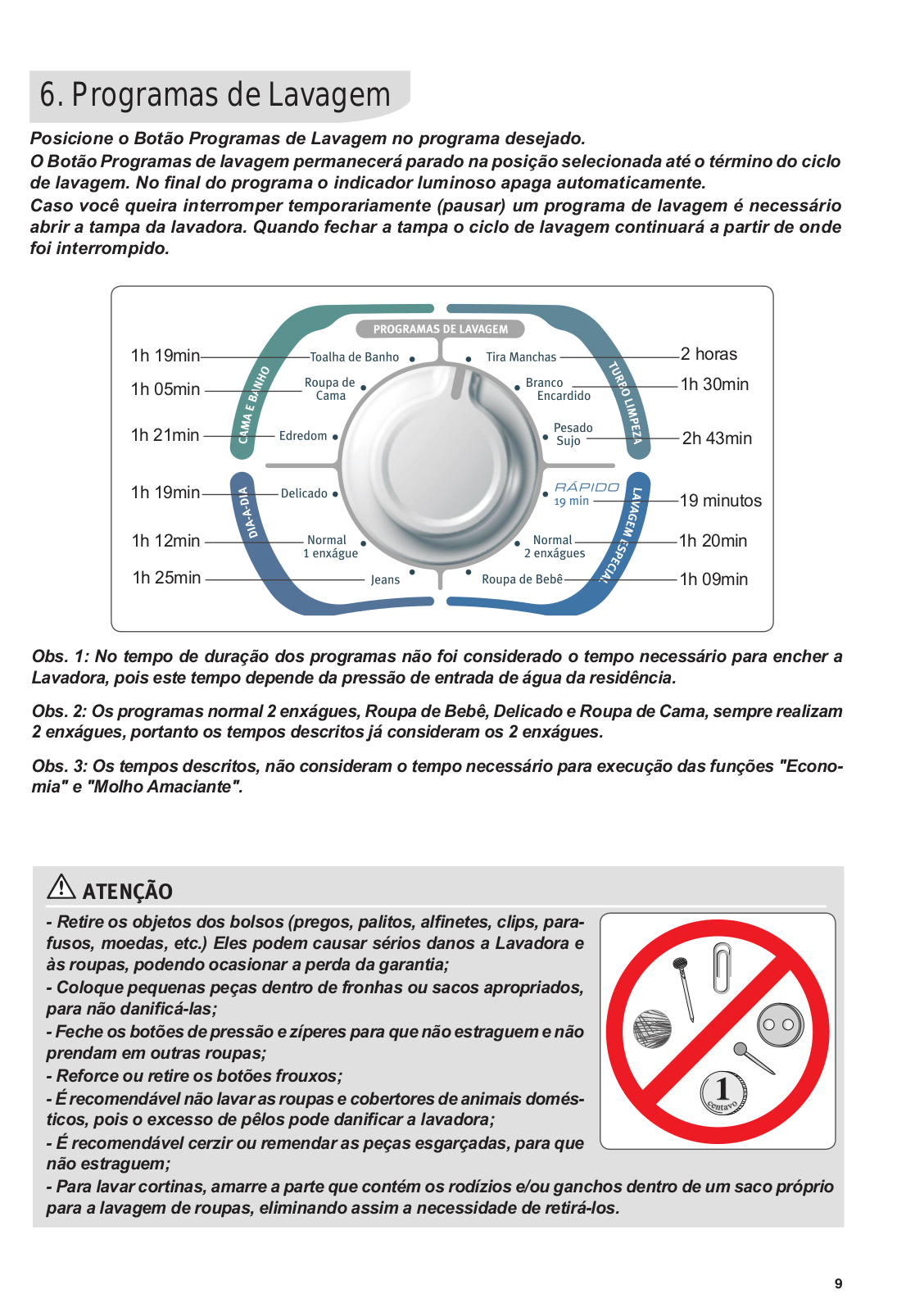

Programas de Lavagem.................................	09
Limpeza e Manutenção..................................	10

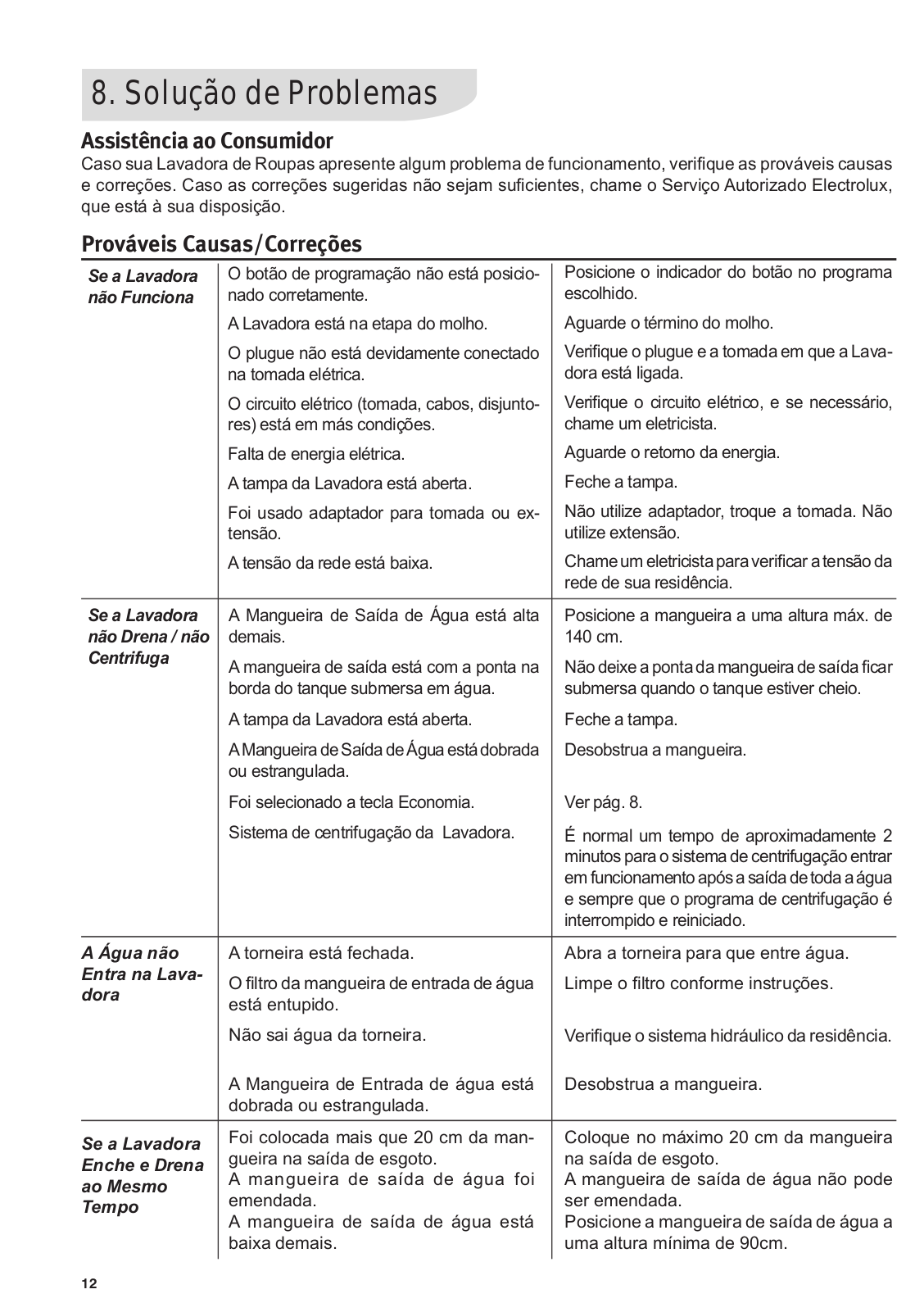

Solução de Problemas...................................	12

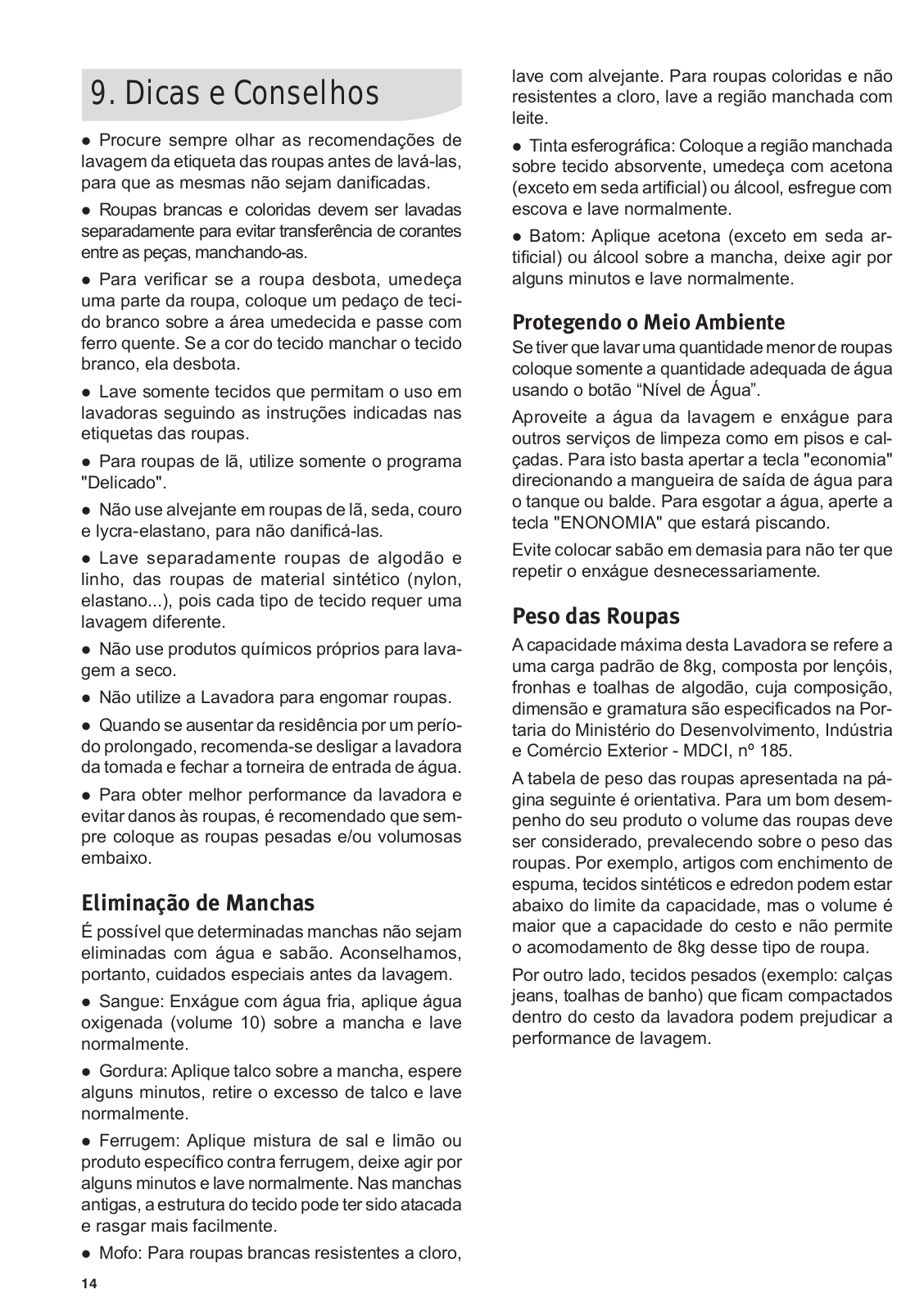

Dicas e Conselhos.........................................	13
Símbolos Internacionais................................	15
Diagrama Elétrico...........................................	16
Especificações Técnicas...............................	17
Certificado de Garantia..................................	18

1.Segurança

1.1Para Crianças

Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.

Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.

1.2 Para o Usuário / Instalador

IMPORTANTE

Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.

Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.

Não altere o plugue de sua Lavadora.

Nãoprenda,torçaouamarreocaboelétrico. Não tente consertá-lo, caso ocorram danos chameoServiçoAutorizadoElectroluxafim de evitar riscos.

Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.

É perigoso modificar as especificações ou características da Lavadora.

Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.

Nunca instale a lavadora sobre tapetes e carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.

1.3 Sistema de Segurança

Sua Lavadora possui um interruptor de segurança que interrompe seu funcionamento sempre que a tampa for aberta. Aguarde a total parada do cesto antes de retirar ou colocar roupas no mesmo.

2

2. Descrição da Lavadora

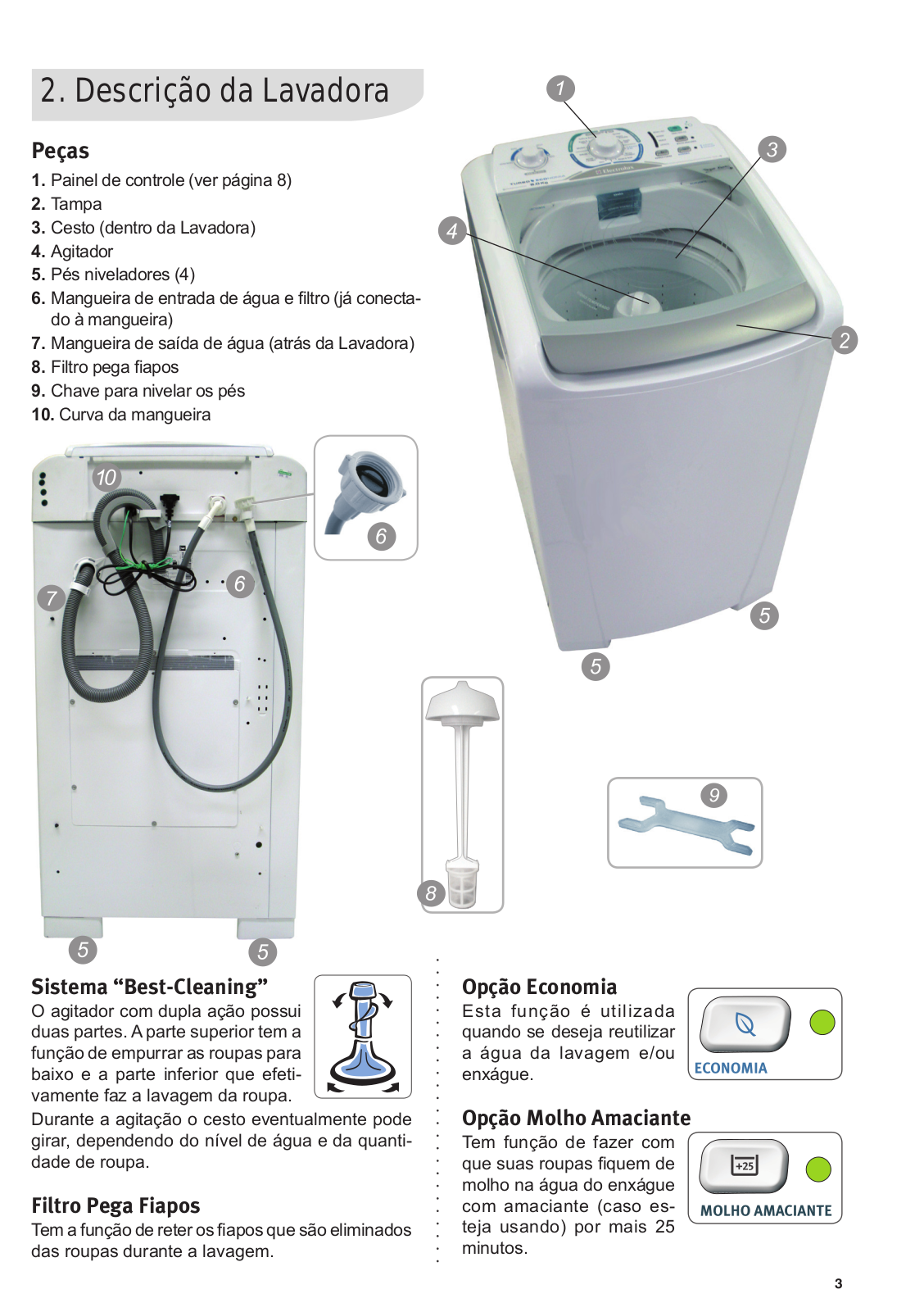

Peças

1.Painel de controle (ver página 8)

2.Tampa

3.Cesto (dentro da Lavadora)

4.Agitador

5.Pés niveladores (4)

6.Mangueira de entrada de água e filtro (já conectado à mangueira)

7.Mangueira de saída de água (atrás da Lavadora)

8.Filtro pega fiapos

9.Chave para nivelar os pés

10.Curva da mangueira

Sistema “Best-Cleaning”

O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar as roupas para baixo e a parte inferior que efeti-

vamente faz a lavagem da roupa.

Durante a agitação o cesto eventualmente pode girar, dependendo do nível de água e da quantidade de roupa.

Filtro Pega Fiapos

Tem a função de reter os fiapos que são eliminados das roupas durante a lavagem.

Opção Economia

Esta função é utilizada quando se deseja reutilizar a água da lavagem e/ou enxágue.

Opção Molho Amaciante

Tem função de fazer com que suas roupas fiquem de molho na água do enxágue com amaciante (caso esteja usando) por mais 25 minutos.

3

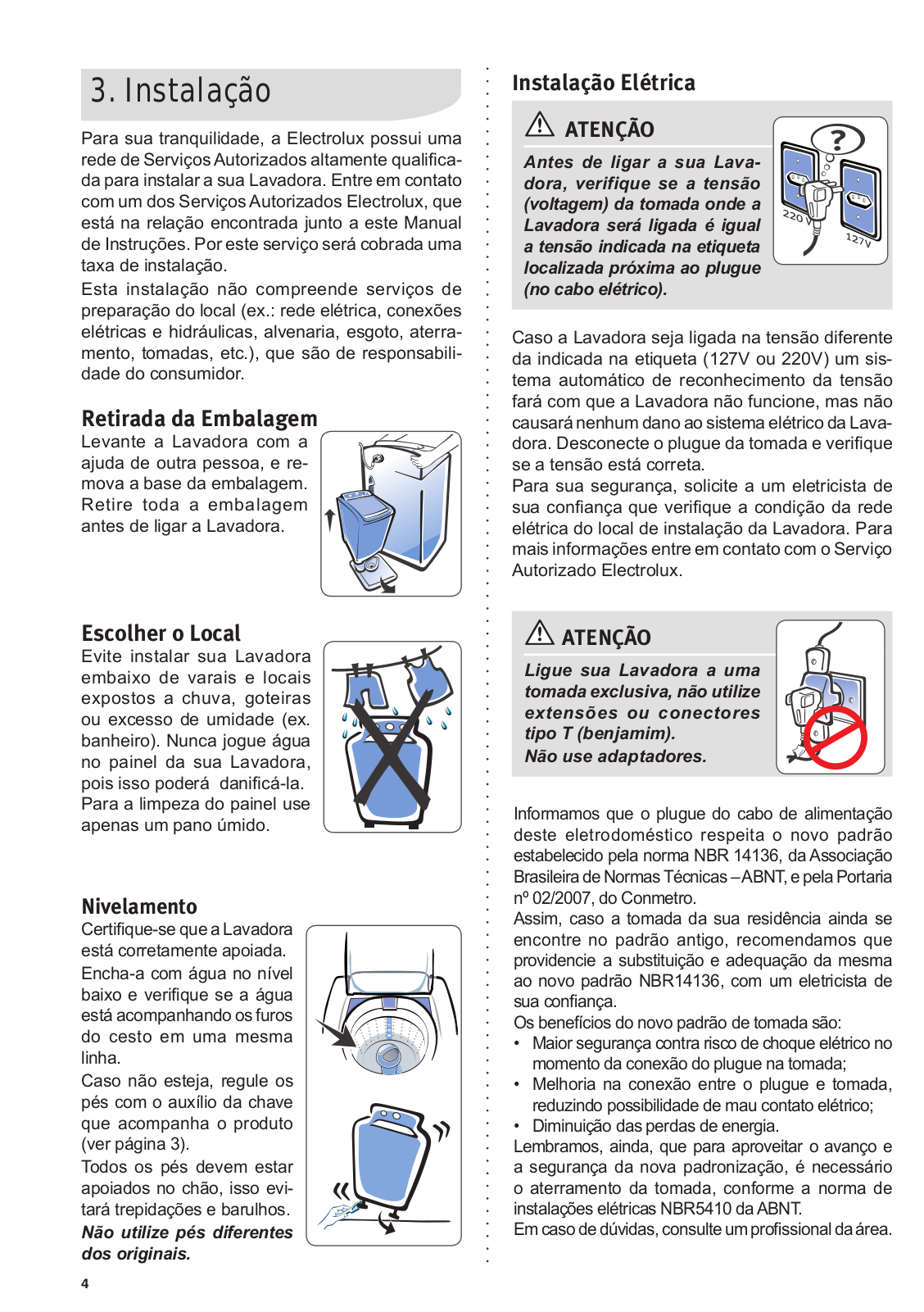

3. Instalação

Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos ServiçosAutorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.

Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.

Retirada da Embalagem

Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.

Para a limpeza do painel use apenas um pano úmido.

Nivelamento

Certifique-se que a Lavadora está corretamente apoiada.

Encha-a com água no nível baixo e verifique se a água está acompanhando os furos do cesto em uma mesma linha.

Caso não esteja, regule os pés com o auxílio da chave que acompanha o produto

(ver página 3).

Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.

Não utilize pés diferentes dos originais.

Instalação Elétrica

ATENÇÃO

Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde a Lavadora será ligada é igual a tensão indicada na etiqueta localizada próxima ao plugue (no cabo elétrico).

Caso a Lavadora seja ligada na tensão diferente da indicada na etiqueta (127V ou 220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

Para sua segurança, solicite a um eletricista de sua confiança que verifique a condição da rede elétrica do local de instalação da Lavadora. Para mais informações entre em contato com o Serviço Autorizado Electrolux.

ATENÇÃO

Ligue sua Lavadora a uma tomada exclusiva, não utilize extensões ou conectores tipo T (benjamim).

Não use adaptadores.

Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação

BrasileiradeNormasTécnicas–ABNT,epelaPortaria nº 02/2007, do Conmetro.

Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua confiança.

Os benefícios do novo padrão de tomada são:

•Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;

•Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de mau contato elétrico;

•Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 daABNT.

Emcasodedúvidas,consulteumprofissionaldaárea.

4

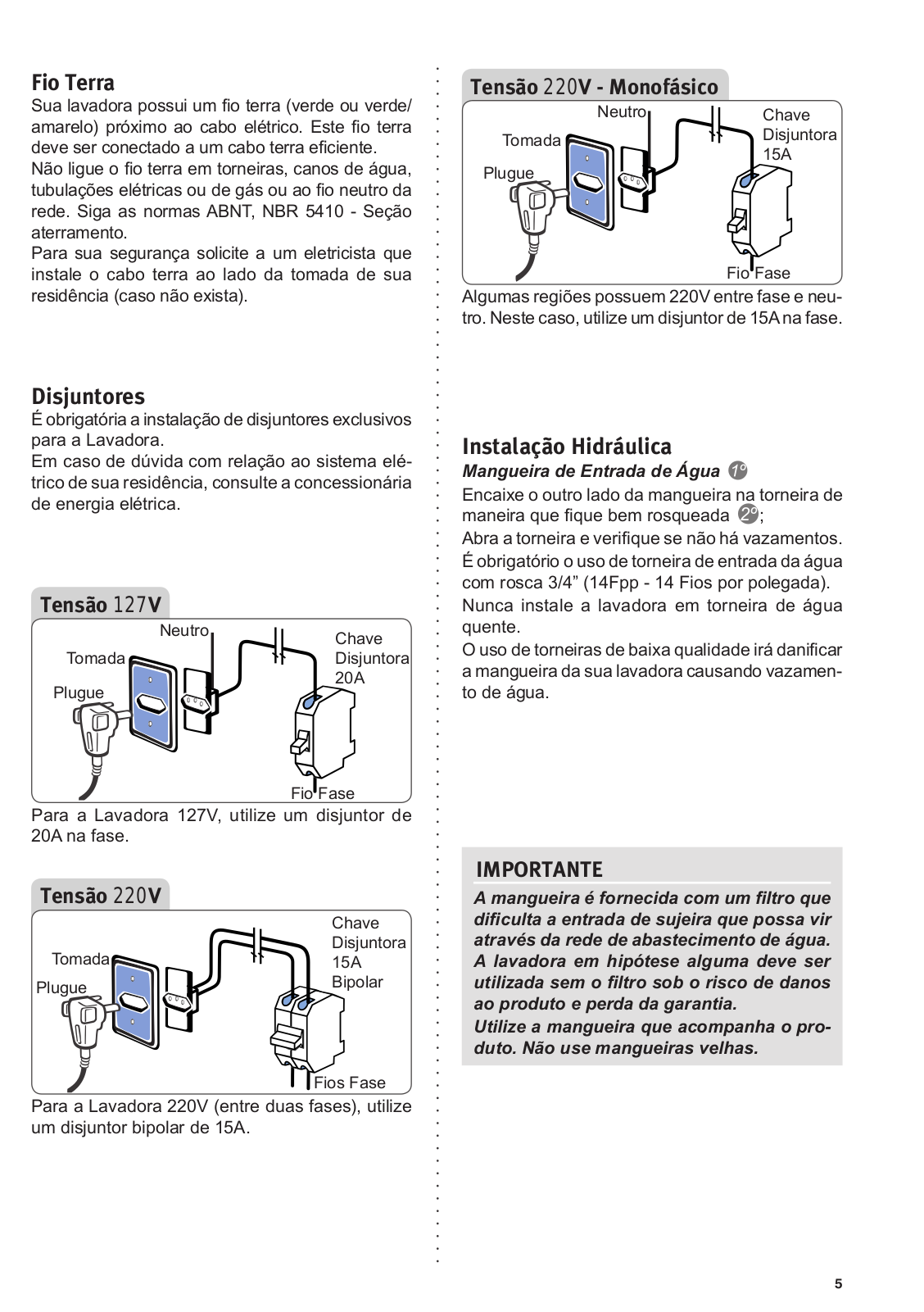

Fio Terra

Sua lavadora possui um fio terra (verde ou verde/ amarelo) próximo ao cabo elétrico. Este fio terra deve ser conectado a um cabo terra eficiente.

Não ligue o fio terra em torneiras, canos de água, tubulações elétricas ou de gás ou ao fio neutro da rede. Siga as normas ABNT, NBR 5410 - Seção aterramento.

Para sua segurança solicite a um eletricista que instale o cabo terra ao lado da tomada de sua residência (caso não exista).

Disjuntores

É obrigatória a instalação de disjuntores exclusivos para a Lavadora.

Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

Tensão 127V

	Neutro	Chave
Tomada
		Disjuntora
Plugue		20A
		Fio Fase

Para a Lavadora 127V, utilize um disjuntor de

20A na fase.

Tensão 220V

	Chave
Tomada	Disjuntora
	15A
Plugue	Bipolar
	Fios Fase

Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.

Tensão 220V - Monofásico

Neutro	Chave
Tomada	Disjuntora
Plugue	15A
	Fio Fase

Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15Ana fase.

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe o outro lado da mangueira na torneira de maneira que fique bem rosqueada ;

Abra a torneira e verifique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).

Nunca instale a lavadora em torneira de água quente.

O uso de torneiras de baixa qualidade irá danificar a mangueira da sua lavadora causando vazamento de água.

IMPORTANTE

A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.

Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.

5

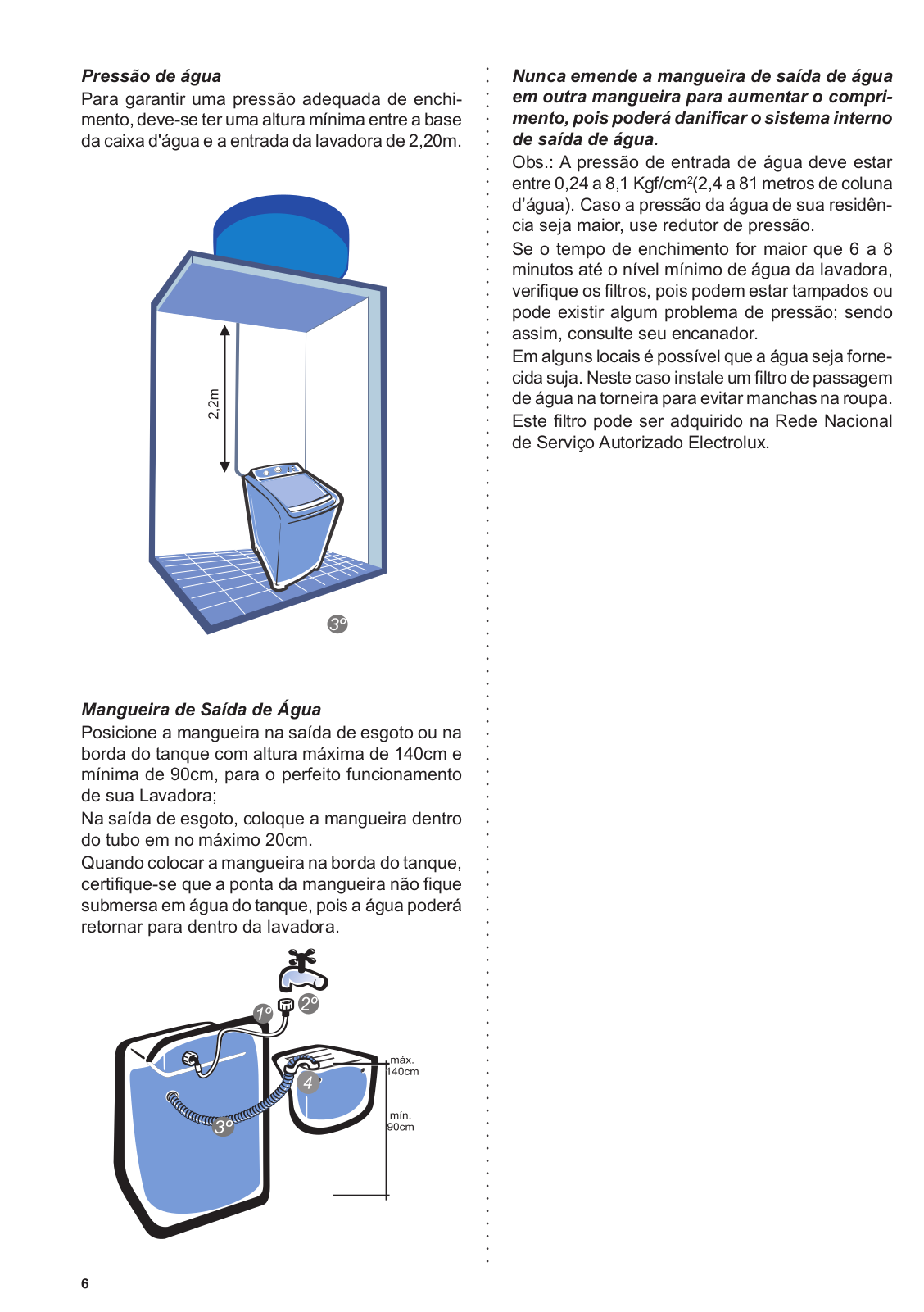

Pressão de água

Para garantir uma pressão adequada de enchimento, deve-se ter uma altura mínima entre a base da caixa d'água e a entrada da lavadora de 2,20m.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;

Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.

Quando colocar a mangueira na borda do tanque, certifique-se que a ponta da mangueira não fique submersa em água do tanque, pois a água poderá retornar para dentro da lavadora.

Nunca emende a mangueira de saída de água em outra mangueira para aumentar o comprimento, pois poderá danificar o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre 0,24 a 8,1 Kgf/cm2(2,4 a 81 metros de coluna d’água). Caso a pressão da água de sua residência seja maior, use redutor de pressão.

Se o tempo de enchimento for maior que 6 a 8 minutos até o nível mínimo de água da lavadora, verifique os filtros, pois podem estar tampados ou pode existir algum problema de pressão; sendo assim, consulte seu encanador.

Em alguns locais é possível que a água seja fornecida suja. Neste caso instale um filtro de passagem de água na torneira para evitar manchas na roupa.

Este filtro pode ser adquirido na Rede Nacional de Serviço Autorizado Electrolux.

6
