AEG L 70270 FL, LAVAMAT 70470 FL, L 70470 FL User Manual [es]

L 70270 FL
L 70470 FL

EN WASHING MACHINE USER MANUAL 2
ES LAVADORA MANUAL DE INSTRUCCIONES 35

2

CONTENTS

4 SAFETY INFORMATION
6 ENVIRONMENT CONCERNS
6 TECHNICAL INFORMATION
7 PRODUCT DESCRIPTION
7 ACCESSORIES

8 CONTROL PANEL
11 PROGRAMMES
14 BEFORE FIRST USE
14 USING THE APPLIANCE
14 LOADING THE LAUNDRY
15 FILLING THE DETERGENT AND ADDITIVES
16 SETTING AND STARTING A PROGRAMME
17 AT THE END OF THE PROGRAMME
19 HINTS AND TIPS
21 CARE AND CLEANING
26 TROUBLESHOOTING
29 INSTALLATION

SERVICE

When contacting Service, ensure that
you have the following data available.
The information can be found on the
rating plate.

Model
PNC
Serial Number

The following symbols are used in this
user manual:

Warning - Important Safety information.

General information and tips

Environmental information

Subject to change without notice

FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you
impeccable performance for many years, with innovative technologies that help
make life simpler – features you might not find on ordinary appliances. Please spend
a few minutes reading to get the very best from it.

ACCESSORIES AND CONSUMABLES

In the AEG webshop, you’ll find everything you need to keep all your AEG
appliances looking spotless and working perfectly. Along with a wide range of
accessories designed and built to the high quality standards you would expect, from
specialist cookware to cutlery baskets, from bottle holders to delicate laundry bags…

Visit the webshop at:
www.aeg.com/shop

ENGLISH

3

VISIT OUR WEBSITE FOR:

- Products

- Brochures

- User manuals

- Trouble shooter

- Service information

www.aeg.com

4

SAFETY INFORMATION

Before the installation and use, read
this manual carefully:

• For your safety and the safety of your
property

• To help the environment

• For the correct operation of the ap­pliance.

Always keep these instructions with the
appliance also if you move or give it to
a different person.
The manufacturer is not responsible if
an incorrect installation and use causes
damage.

CHILDREN AND VULNERABLE
PERSON SAFETY

• Do not let persons, children inclu­ded, with reduced physical sensory,
reduced mental functions or lack of
experience and knowledge use the
appliance. They must have supervi­sion or instruction for the operation
of the appliance by a person who is
responsible for their safety. Do not
let children play with the appliance.

• Keep all packaging away from chil­dren. There is the risk of suffocation
or injury.

• Keep all detergents away from chil­dren.

• Keep children and pets away from
the appliance when the door is open.

• Before you close the appliance door,
make sure that children and pets are
not into the drum.

• If the appliance has a child safety de­vice, we recommend to activate it.

GENERAL SAFETY

• Do not use the appliance for profes­sional use. The appliance is only for
domestic use.

• Do not change the specifications of
this appliance. There is the risk of in­jury and damage to the appliance.

• Do not put flammable products or
items that are wet with flammable

products in, near or on the appliance.
Risk of explosion or fire.

• Obey the safety instructions on the
detergent packaging to prevent
burns to eyes, mouth and throat.

• Make sure that you remove all metal
objects from the laundry. Hard and
sharp material can cause damage to
the appliance.

• Do not touch the glass of the door
while a programme operates. The
glass can be hot (only for front-load­ing appliances).

CARE AND CLEANING

• Deactivate the appliance and discon­nect the mains plug from the mains
socket.

• Do not use the appliance without the
filters. Make sure that the installation
of the filters is correct. An incorrect
installation causes water leakages.

INSTALLATION

• The appliance is heavy, be careful
when you move it.

• Do not transport your appliance with­out the transit bolts, you can damage
internal components and cause leak­ages or malfunctions.

• Do not install and connect a dam­aged appliance.

• Make sure to remove all packaging
and transport bolts.

• Make sure that the mains plug is dis­connected from the mains socket
during installation.

• Only a qualified person must do the
electrical installation, the plumbing
and the installation of the appliance.
This to prevent the risks of structural
damage or injury.

• Do not install or use the appliance
where the temperature is less than 0
°C.

• When you install the appliance on a
carpet floor, make sure that there is

air circulation between the appliance
and the carpet. Adjust the feet to
have the necessary space between
the appliance and the carpet.

Water connection

• Do not connect the appliance with
old hoses already used. Only use new
hoses.

• Make sure not to cause damage to
the water hoses.

• Do not connect the appliance to new
pipes or pipes not used for a long
time. Let the water flow for some mi­nutes, then connect the inlet hose.

• The first time you use the appliance,
make sure that the water hoses and
the couplings do not have leakages.

Electrical connection

• Make sure that the appliance is
earthed.

• Make sure that the electrical informa­tion on the rating plate agrees with
the power supply.

• Always use a correctly installed
shockproof socket.

ENGLISH

• Do not use multiple plugs and exten­sion cables. There is a risk of fire.

• Do not replace or change the mains
cable. Contact the service centre.

• Make sure not to cause damage to
the mains plug and cable.

• Connect the mains plug to the mains
socket only at the end of the installa­tion. Make sure that there is access
to the mains plug after the installa­tion.

• Do not pull the mains cable to dis­connect the appliance. Always pull
the mains plug.

DISCARD THE APPLIANCE

1.

Disconnect the mains plug from the
mains socket.

2.

Cut off the mains cable and discard
it.

3.

Discard the door catch. This pre­vents children or pets to be closed
in the appliance. There is a risk of
suffocation (only for front-loading
appliances).

5

6

ENVIRONMENT CONCERNS

PACKAGING MATERIALS

Recycle the materials with the symbol

.
Put the packaging in applicable con­tainers to recycle it.

ECOLOGICAL HINTS

To help the environment, use less water
and energy, obey these instructions:

• Set a programme without the pre-

wash phase to wash laundry with nor­mal soil.

• Always start a washing programme

with the maximum load of laundry.

• If necessary, use a stain remover

when you set a programme with a
low temperature.

• To use the correct quantity of the de-

tergent, check the water hardness of
your domestic system

TECHNICAL INFORMATION

Dimensions Width / Height / Depth 600 / 850 / 522 mm

Total depth 540 mm

Electrical connection: Voltage

Level of protection against ingress of solid particles
and moisture ensured by the protective cover, except
where the low voltage equipment has no protection
against moisture

Water supply pressure Minimum 0,5 bar (0,05 MPa)

Water supply
Maximum load Cotton 7 kg
Spin speed Maximum 1200 rpm (L 70270 FL)

1)

Connect the water inlet hose to a water tap with a 3/4'' thread.

1)

Overall power
Fuse
Frequency

Maximum 8 bar (0,8 MPa)
Cold water

The symbol
packaging indicates that this product
may not be treated as household
waste. Instead it should be taken to the
appropriate collection point for the
recycling of electrical and electronic
equipment. By ensuring this product is
disposed of correctly, you will help
prevent potential negative
consequences for the environment and
human health, which could otherwise
be caused by inappropriate waste
handling of this product. For more
detailed information about recycling of
this product, please contact your local
council, your household waste disposal
service or the shop where you
purchased the product.

on the product or on its

230 V

2200 W

10 A

50 Hz

IPX4

1400 rpm (L 70470 FL)

PRODUCT DESCRIPTION

ENGLISH

7

1 2 3

Worktop

1

Detergent dispenser

2

Control panel

3

Door handle

4

Rating plate

5

Drain pump

6

ACCESSORIES

1 2

8

4

5

6

7

Feet for the appliance level

7

Water drain hose

8

Water inlet valve

9

Mains cable

10

Transit bolts

11

Feet for the appliance level

12

Spanner

1

9

10

11

12

To remove the transit bolts.

Plastic caps

2

To close the holes on the rear side
of the cabinet after the removal of
the transit bolts.

Anti-flood inlet hose

3

To prevent possible leakage

34

Plastic hose guide

4

To connect the drain hose on the
edge of a sink.

8

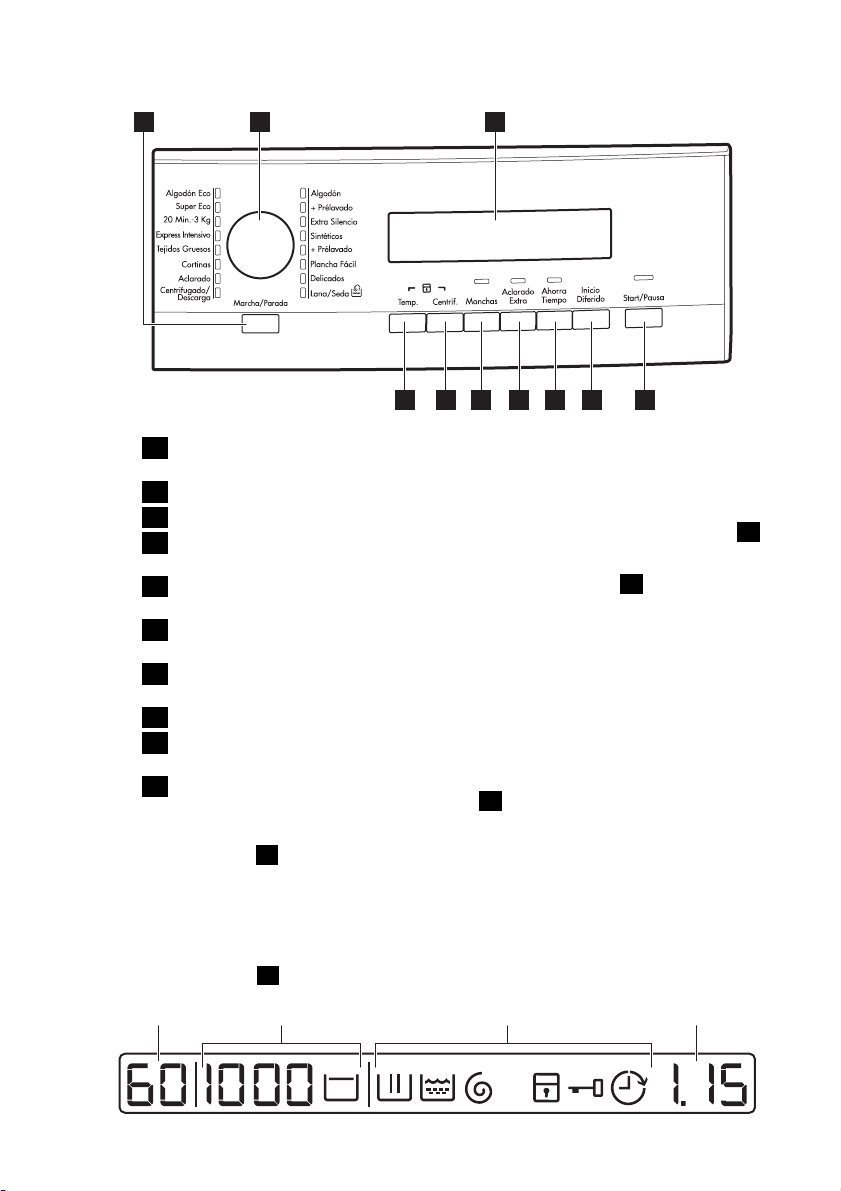

CONTROL PANEL

1 2 3

45678910

On/Off button (Marcha/Parada)

1

Programme knob

2

Display

3

Start Pause button (Start/Pausa)

4

Delay start button (Inicio Diferido)

5

Time saving button (Ahorra Tiem-

6

po)
Extra rinse button (Aclarado Extra)

7

Stain button (Manchas)

8

Spin reduction button (Centrif.)

9

Temperature button (Temp.)

10

ON OFF BUTTON

1

Press this button to activate or deacti­vate the appliance. A tune sounds when
the appliance is activated.

DISPLAY

3

The AUTO Stand-by function automati­cally deactivates the appliance to de­crease the energy consumption when:

• You do not use the appliance for 5
minutes before you press button

– All settings are cancelled.
–

Press button

1

to activate the ap-

pliance again.

– Set again the washing programme

and all possible options.

• After 5 minutes from the end of the
washing programme. Refer to 'At the
end of programme'.

PROGRAMME KNOB

Turn this knob to set a programme. The
related programme indicator comes on.

A B C D

4

.

2

The display shows:

A • The maximum temperature of the programme.
B • The default spin speed of the programme.

•

'No Spin'

1)

and 'Rinse Hold' symbols.

ENGLISH

9

C •

The display symbols.

2)

Symbols Description

Washing phase

Rinse phases

Spin phase

Child lock

You cannot open the appliance door when the symbol is on.
You cannot open the appliance door when the symbol flash­es. Wait for some minutes before you open the door.
You can open the door only when the symbol goes off.

If the programme is completed but the symbol stays on:

• There is water in the drum.

• The 'Rinse Hold' function is on.
Delay start

D • The programme time

When the programme starts, the time decreases with steps of 1 minute.

• The delay start
When you press the delay start button, the display shows the delay start

time.

•Alarm codes
If the appliance has a malfunction, the display shows alarm codes. Refer

to 'Troubleshooting' chapter.

•Err
The display shows this message for some seconds if:
– You set a function that is not applicable for the programme.
– You change the programme while it operates.

4

The indicator of the Start/Pause button

flashes.

•
When the programme is completed.

1)

Only available for Spin/Drain programme.

2)

The symbols appear on the display when the related phase or function is set.

START/PAUSE BUTTON

Press button
programme.

4

to start or interrupt a

4

TIME SAVE BUTTON

Press the button

6

to decrease the

programme duration.

• Press one time to set 'Shortened du-

DELAY START BUTTON

Press button

5

to delay the start of a

5

programme from 30 minutes to 20
hours.

ration' for items with daily soil.

• Press two times to set 'Extra Quick'
for items with almost no soil.

Some programmes accept only
one of the two functions.

6

10

EXTRA RINSE BUTTON

7

Press button
to a programme.
Use this function for persons allergic to
detergents and in areas where the wa­ter is soft.

STAIN BUTTON

Press button
to a programme.
Use this function for laundry with hard
stains to remove.
When you set this function, put the

stain remover into compartment

This function increases the pro­gramme duration.
This function is not available
with a temperature lower than
40° C.

SPIN BUTTON

Press this button to:

• Decrease the maximum speed of the
spin phase when you set a pro­gramme.

The display shows only the spin
speeds available with the set
programme.

• Deactivate the spin phase.

• Activate the 'Rinse Hold' function.
Set this function to prevent fabric
creases. The appliance does not
drain the water when the programme
is completed.

to add rinsing phases

8

8

to add the stain phase

9

Spin phase is off.

'Rinse Hold' function is
on.

TEMPERATURE BUTTON

10

Press button
temperature.

- - = cold water

to change the default

7

.

10

ACOUSTIC SIGNALS
FUNCTION

You can hear the acoustic signals when:

• You activate the appliance.

• You deactivate the appliance.

• You press the buttons.

• The programme is completed.

• The appliance has a malfunction.
To deactivate/activate the acoustic

8

signals, press button
at the same time for 6 seconds.

If you deactivate the acoustic
signals, they continue operate
only when you press the buttons
and when a malfunction occurs.

and button

7

CHILD LOCK FUNCTION

This function prevents children to play
with the control panel.

• To activate the function, press button

10

and button 9 at the same time

until the display shows the symbol
.

• To deactivate the function, press but-

10

ton

and button 9 at the same

time until the symbol

You can activate the function:

• Before you press the Start/Pause but-

4

: the appliance cannot start.

ton

• After you press the Start/Pause but-

4

ton

, all the buttons and the pro-

gramme knob are deactivated.

goes off.

PERMANENT EXTRA RINSE
FUNCTION

With this function you can keep the ex­tra rinse function permanently on when
you set a new programme.

• To activate the function press button

6

and button 5 at the same time

7

until the indicator of button

• To deactivate the function press but-

6

ton

and button 5 at the same

time until the indicator of button
is off.

is on.

7

PROGRAMMES

ENGLISH

11

Programme
Temperature

Algodón

Cottons
95° - Cold

Algodon + Prél­avado

Cottons + Pre­wash
95° - Cold

Extra Silencio

Extra Silent
95° - Cold

Sintéticos

Synthetics
60° - Cold

Sintéticos +
Prélavado

Synthetics + Pre­wash
60° - Cold

Plancha Fácil

3)

Easy Iron
60° - Cold

Delicados

Delicates
40° - Cold

Lana / Seda

Wool/Silk
40° - Cold

Type of load
max. weight of load

White and coloured
cotton with normal
soil.
max. 7 kg

White and coloured
cotton with heavy soil.
max. 7 kg

White and coloured
cotton with normal
soil.
max. 7 kg

Synthetic or mixed
fabric items with nor­mal level of soil.
max. 3.5 kg

Synthetic or mixed
fabric items with
heavy soil.
max. 3.5 kg

Synthetic fabric items
with normal soil.
max. 3.5 kg

Delicate fabrics as
acrylics, viscose, poly­ester items with nor­mal soil.
max. 3.5 kg

Machine washable
wool. Hand washable
wool and delicate
fabrics with «hand
washing» care sym­bol.
max. 2 kg

Cycle
description

Wash
Rinses
Long spin

Prewash
Wash
Rinses
Long spin

Wash
Rinses
Stop with water in
the drum

Wash
Rinses
Short spin

Prewash
Wash
Rinses
Short spin

Wash
Rinses
Short spin

Wash
Rinses
Short spin

Wash
Rinses
Short spin

Functions

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

TIME SAVE

STAIN

2)

1)

EXTRA RINSE
TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD

12

Programme
Temperature

Centrifugado /
Descarga

4)

Spin/Drain

Aclarado

Rinse

Type of load
max. weight of load

All fabrics
The maximum load of
the laundry is related
to the type of laundry.

All fabrics.
max. 7 kg

Cycle
description

Drainage of the
water
Spin phase at the
maximum speed.

One rinse with ad­ditive spin phase

Functions

SPIN REDUCTION
NO SPIN

SPIN REDUCTION
RINSE HOLD

EXTRA RINSE

Cortinas

Curtains
40° - Cold

Set this programme
to wash curtains. It
adds automatically
the prewash phase to

Prewash
Wash
Rinses
Short spin

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

clean the dust from
the curtains.
Do not put the deter­gent into the prewash
compartment.
max. 2 kg

Tejidos Grue-

6)

sos

Jeans
60° - Cold

Express Intensi­vo

Quick Intensiv
60° - 40°

All items in jeans. Jer­sey made items with
hi-tech materials.
max. 7 kg

Quick washing pro­gramme, to be used
for lightly soiled
white/fast coloured

Wash
Rinses
Short spin

Wash
Rinses
Short spin

SPIN REDUCTION
RINSE HOLD

TIME SAVE

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

cottons and mixed
fabrics.
max. 5 kg

20 Min. - 3 Kg

40° - 30°

Super Eco

7)

Cold

Algodón Eco

Economy
60° - 40°
STANDARD
PROGRAMMES

Cotton and synthetic
items with light soil or
worn only one time.

Mixed fabrics (cotton
and synthetic items).
max. 3 kg

8)

White and fast col­oured cotton with
normal soil.
max. 7 kg

Wash
Rinses
Short spin

Wash
Rinses
Short spin

Wash
Rinses
Long spin

SPIN REDUCTION

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

SPIN REDUCTION
RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE
for the Energy
Label consump­tion values.

1)

The STAIN function is not available with a temperature lower than 40°C.

2)

if you press the button 6 two times (Extra Quick duration), we recommend that you
decrease the quantity of the load. It is possible to load fully the appliance, however the
washing results are reduced.

5)

2)

2)

ENGLISH

3)

The wash and spin phase is soft to prevent the creases of the laundry. The appliance adds
some rinses.

4)

The default phase of the spin speed is related to cotton items. Set the spin speed. Make
sure that it agrees with the laundry. To select the DRAIN programme only, set the function
NO SPIN.

5)

Press EXTRA RINSE button to add rinses. With a low spin speed the appliance performs
delicate rinses and a short spin.

6)

The Extra Rinse option will be activated automatically.

7)

Set this programme to decrease the time and the consumption of energy and water.

8)

Set this programme to have a good washing results and decrease the energy consumption.
The time of the washing programme is extended. For cotton economy programmes you
can set only the Extra Quick duration.

CONSUMPTION VALUES

13

Programme

1)

Energy consumption

2)

(KWh)

Water consump-

tion (litre)

2)

White Cottons 95 °C 2.30 66
Cottons 60 °C 1.30 62
Cottons 40 °C 0.80 62
Synthetics 40 °C 0.53 45
Delicates 40 °C 0.57 53
Wool/ Handwash 30 °C 0.25 45

1)

Refer to the display for the programme time.

2)

The consumption information shown in this chart is indicative. It can vary depending on the
quantity and the type of laundry, on the temperature of the water supply and on the
ambient temperature.

Standard programmes for the
Energy Label consumption
values

The cotton 60 °C economy and cotton
40 °C economy are the standard cotton
programmes for normally soiled cotton
laundry. They are suitable to clean nor­mally soiled cotton laundry and they

are the most efficient programmes in
terms of combined energy and water
consumption for washing that type of
cotton laundry.
They agree with EN60456.

The actual water temperature
may differ from the declared cy­cle temperature.

14

BEFORE FIRST USE

1.

To activate the drain system, put 2
litre of water in the main wash com­partment of the detergent dispens­er.

2.

Put a small quantity of detergent in
the main wash compartment of the

USING THE APPLIANCE

1.

Open the water tap.

2.

Connect the mains plug to the
mains socket.

3.

Press button 1 to activate the ap­pliance.

4.

Put the laundry in the appliance.

LOADING THE LAUNDRY

1.

Open the appliance door.

2.

Put the laundry in the drum, one
item at a time. Shake the items be­fore you put them in the appliance.

detergent dispenser. Set and start
a programme for cotton at the
highest temperature without laun­dry. This removes all possible dirt
from the drum and the tub.

5.

Use the correct quantity of deter­gent and additives.

6.

Set and start the correct pro­gramme for the type of laundry and
soil.

Make sure not to put too much
laundry in the drum.

3.

Close the door.

Make sure that no laundry stays be­tween the seal and the door. There is a
risk of water leakage or damage to the
laundry.

FILLING THE DETERGENT AND ADDITIVES

The detergent compartment for the prewash phase, the soak pro­gramme and for the stain function.
Add the detergent for prewash, soak and stain remover before
the start of the programme.

The detergent compartment for the washing phase.
If you use a liquid detergent, put it immediately before you start
the programme.

Liquid additives compartment (fabric conditioner, starch).
Put the product in the compartment before you start the pro­gramme.

This is the maximum level for the quantity of liquid additives.

ENGLISH

15

Flap for powder or liquid detergent
Turn it (up or down) in the correct position to use powder or liquid
detergent.

Always obey the instructions that you find on the packaging of the deter­gent products.

Check the position of the flap

1.

Pull out the detergent dispenser
until it stops.

2.

Press the lever down to remove the
dispenser.

16

5.

Measure out the detergent and the
fabric conditioner.

6.

Carefully close the detergent dis­penser. Make sure that the flap
does not cause a blockage when
you close the drawer.

3.

To use powder detergent, turn the
flap up.

4.

To use liquid detergent, turn the
flap down.

With the flap in the position
DOWN:

– Do not use gelatinous or thick

liquid detergents.

– Do not put more liquid deter-

gent than the limit showed in
the flap.

– Do not set the prewash

phase.

– Do not set the delay start

function.

SETTING AND STARTING A PROGRAMME

1.

Turn the programme knob. The re­lated programme indicator comes
on.

2.

The indicator of button 4 flashes
with red colour.

3.

The display shows the default tem­perature and spin speed. To
change the temperature and/or the
spin speed, press the related but­tons.

4.

Set the available functions. The in­dicator of the set function comes
on or the display shows the related
symbol.

5.

Press button 4 to start the pro­gramme. The indicator of button

4

is on.

INTERRUPT A PROGRAMME

1.

Press button 4 . The indicator
flashes.

2.

Press button 4 again. The wash­ing programme continues.

CANCEL A PROGRAMME

1.

Press button 1 to cancel the pro­gramme and to deactivate the ap­pliance.

2.

Press button 1 again to activate
the appliance. Now, you can set a
new washing programme.

The appliance does not drain
the water.

CHANGE A FUNCTION

You can change only some functions
before they operate.

1.

Press button 4 . The indicator
flashes.

2.

Change the function set.

SET THE DELAY START

1.

Press button 5 again and again
until the display shows the number
of minutes or hours. The related
symbols comes on.

2.

Press button 4 , the appliance
starts the countdown of the delay
start.

When the countdown is comple­ted, the programme starts auto­matically.

Before you press button 4 to
start the appliance, you can can­cel or change the set of the de­lay start.

CANCEL THE DELAY START

1.

Press button 4 . The related indi­cator flashes.

2.

Press button 5 again and again
until the display shows 0’.

ENGLISH

3.

Press button 4 . The programme

17

starts.

OPEN THE DOOR

While a programme or the delay start
operates, the appliance door is locked.

To open the appliance door:

1.

Press button 4 . The door lock
symbol in the display goes off.

2.

Open the appliance door.

3.

Close the appliance door and press
button

delay start continues.

4

. The programme or the

If the temperature and level of
the water in the drum are too
high, the door lock symbol stays
on and you cannot open the
door. To open the door do the
steps that follow:

1.

Deactivate the appliance.

2.

Wait for some minutes.

3.

Make sure that no water is
in the drum.

If you deactivate the appliance,
it is necessary to set the pro­gramme again.

AT THE END OF THE PROGRAMME

• The appliance stops automatically.

• The acoustic signals operate.

•

In the display

• The indicator of the Start/Pause but-

4

ton

goes off.

• The door lock symbol goes off.

•

Press button

pliance. After five minutes from the

end of the programme, the energy

saving function automatically deacti-

vates the appliance.

When you activate the appli­ance again, the display show the
end of the last set programme.
Turn the programme knob to
set a new cycle.

comes on.

1

to deactivate the ap-

• Remove the laundry from the appli­ance. Make sure that the drum is
empty.

• Keep the door ajar, to prevent mil­dew and odours.

• Close the water tap.

The washing programme is
completed, but there is water in the
drum:

– The drum turns regularly to prevent

the creases in the laundry.

–The door stays locked.
– You must drain the water to open the

door.

18

To drain the water:

1.

If necessary, decrease the spin
speed.

2.

Press the Start/Pause button 4 .
The appliance drain the water and
spin.

3.

When the programme is comple­ted and the door lock symbol goes
off, you can open the door

4.

Deactivate the appliance.

The appliance drain and spin
automatically after approximate­ly 18 hours.

HINTS AND TIPS

ENGLISH

19

THE LAUNDRY LOAD

• Divide the laundry in: white, col­oured, synthetics, delicates and wool.

• Obey the washing instructions that
are on the laundry care labels.

• Do not wash together white and col­oured items.

• Some coloured items can discolour
with the first wash. We recommend
that you wash them separately for the
first times.

• Button up pillowcases, close zippers,
hooks and poppers. Tie up belts.

• Empty the pockets and unfold the
items.

• Turn inside out multilayered fabrics,
wool and items with painted illustra­tions.

• Remove hard stains.

• Wash with a special detergent heavy
soil stains.

• Be careful with the curtains. Remove
the hooks or put the curtains in a
washing bag or pillowcase.

• Do not wash in the appliance :
– Laundry without hems or with cuts
– Underwired bras.
– Use a washing bag to wash small

items.

• A very small load can cause balance
problems with the spin phase. If this
occurs, adjust manually the items in
the tub and start the spin phase
again.

STUBBORN STAINS

For some stains, water and detergent is
not sufficient.
We recommend that you remove these
stains before you put the items in the
appliance.
Special stain removers are available.
Use the special stain remover that is ap­plicable to the type of stain and fabric.

DETERGENTS AND ADDITIVES

• Only use detergents and additives
specially made for washing machines.

• Do not mix different types of deter­gents.

• To help the environment, do not use
more than the correct quantity of de­tergent.

• Obey the instructions that you find
on the on packaging of these prod­ucts.

• Use the correct products for the type
and colour of the fabric, the pro­gramme temperature and the level of
soil.

• If you use liquid detergents, do not
set the prewash phase.

• If your appliance has not the deter­gent dispenser with the flap device,
add the liquid detergents with a dos­ing ball.

WATER HARDNESS

If the water hardness in your area is
high or moderate, we recommend that
you use a water softener for washing
machines. In areas where the water
hardness is soft it is not necessary to
use a water softener.
To know the water hardness in your
area, contact your local water authority.
Obey the instructions that you find on
the packaging of the products.
Equivalent scales measure the water
hardness:

• German degrees (°dH).

• French degrees (°TH).

• mmol/l (millimol for each litre - inter­national unit for the hardness of wa­ter).

• Clarke degrees.

20

Water hardness table

Level Type

°dH °T.H. mmol/l Clarke

Water hardness

1 soft 0-7 0-15 0-1.5 0-9
2 medium 8-14 16-25 1.6-2.5 10-16
3 hard 15-21 26-37 2.6-3.7 17-25
4 very hard > 21 > 37 >3.7 >25

CARE AND CLEANING

ENGLISH

21

WARNING!

Disconnect the appliance from the
mains supply before you clean it.

DESCALING

The water we use contains limescale. If
it becomes necessary, use a water soft­ener to remove limescales.
Use a special product made for wash­ing machines. Obey the instructions
that you find on the packaging of the
manufacturer.
Do this separately from the laundry
wash.

EXTERNAL CLEANING

Clean the appliance only with soap and
warm water. Fully dry all the surfaces.

DOOR SEAL

CAUTION!

Do not use alcohol, solvents or
chemical products.

MAINTENANCE WASH

With the low temperature programmes
it is possible that some detergent stays
in the drum. Make regularly a mainte­nance wash. To do this:

• Empty the laundry from the drum.

• Set the hottest cotton wash pro­gramme

• Use a correct quantity of powder de­tergent with biological properties.

After each wash, keep the door open
for a while to prevent mould and to let
unpleasant smells go out.

Regularly examine the seal and remove
all objects from the inner part.

DRUM

Regularly examine the drum to prevent
limescale and rust particles.
Only use special products to remove
rust particles from the drum.
To do this:

• Clean the drum with special product
for stainless steel.

• Start a short programme for cotton at
the maximum temperature with a
small quantity of detergent.

22

DETERGENT DISPENSER

To clean the dispenser:

1

1.

Press the lever.

2.

Pull the dispenser out.

2

3.

Remove the top part of the liquid
additive compartment.

4.

Clean all the parts with water.

DRAIN PUMP

Regularly examine the drain
pump and make sure that it is
clean.

Clean the pump if:

• The appliance does not drain the wa­ter.

• The drum cannot turn.

• The appliance makes an unusual
noise because of the blockage of the
drain pump.

• The display shows an alarm code be­cause of the problem with water
drain.

5.

Clean the dispenser recess with a
brush.

6.

Put back the dispenser in the re­cess.

WARNING!

1.

Disconnect the mains plug
from the mains socket.

2.

Do not remove the filter
while the appliance oper­ates. Do not clean the drain
pump if the water in the ap­pliance is hot. The water
must be cold before you
clean the drain pump.

To clean the drain pump:

ENGLISH

1.

Open the drain pump door.

2.

Put a container below the recess of
the drain pump to collect the water
that flows out.

3.

Press the two levers and pull for­ward the drainage duct to let the
water flow out.

4.

When the container is full of water,
put the drainage duct back again
and empty the container. Do steps
3 and 4 again and again until no
more water flows out from the
drain pump.

5.

Pull back the drainage duct and
turn the filter to remove it.

23

1

2

6.

Remove fluff and objects from the
pump.

7.

Make sure that the impeller of the
pump can turn. If this does not oc­cur, contact the service centre.

24

8.

Clean the filter under the water tap
and put it back in the pump into

1

2

the special guides.

9.

Make sure that you tighten correct­ly the filter to prevent leakages.

10.

Close the drain pump door.

THE INLET HOSE FILTER AND
THE VALVE FILTER

It could be necessary to clean the filters
when:

• The appliance does not fill with wa­ter.

• The appliance fills with the water for
a long time.

To clean the water inlet filters:

•

The indicator of button
and the display shows the related
alarm. Refer to 'Troubleshooting'.

WARNING!

Disconnect the mains plug from
the mains socket.

1.

Close the water tap.

2.

Remove the water inlet hose from
the water tap.

3.

Clean the filter in the inlet hose
with a stiff brush.

4.

Remove the inlet hose behind the
appliance.

5.

Clean the filter in the valve with a
stiff brush or a towel.

4

flashes

20°

45°

6.

Install again the inlet hose. Make
sure that the couplings are tight to
prevent leakages.

7.

Open the water tap.

ENGLISH

25

EMERGENCY DRAIN

Because of a malfunction, the appliance
cannot drain the water.
If this occurs, do steps (1) through (6) of
'To clean the drain pump'.
If necessary, clean the pump.
Put the drainage duct back and close
the drain pump flap.
When you drain the water with the
emergency drain procedure, you must
activate again the drain system:

1.

Put 2 litres of water in the main
wash compartment of the deter­gent dispenser.

2.

Start the programme to drain the
water.

FROST PRECAUTIONS

If the appliance is installed in an area
where the temperature can be less than

0 °C, remove the remaining water from
the inlet hose and the drain pump.

1.

Disconnect the mains plug from the
mains socket.

2.

Close the water tap.

3.

Remove the water inlet hose

4.

Put the two ends of the inlet hose
in a container and let the water
flow out of the hose.

5.

Empty the drain pump. Refer to the
emergency drain procedure

6.

When the drain pump is empty, in­stall the inlet hose again.

WARNING!

Make sure that the temperature
is more than 0 °C before you
use the appliance again.
The manufacturer is not respon­sible for damages caused by
low temperatures.

26

TROUBLESHOOTING

The start of the appliance does not oc­cur or it stops during operation.
First try to find a solution to the prob­lem (refer to the table). If not, contact
the service centre.

With some problems, the acoustic
signals operate and the display
shows an alarm code:

•

- The appliance does not fill

with water.

Problem Possible cause Possible solution

The appliance
does not fill with
water.

The water inlet hose is

The filters in the water in-

The water tap is blocked

The connection of the

The water pressure is too

The appliance
does not drain the
water.

The filter of the drain

The connection of the

A washing programme

The function Rinse &

The appliance
door is open or
not closed correct­ly.

The water tap is closed. Open the water tap.

damaged.

let hose is blocked .

or is furred with lime­scale.

water inlet hose is not
correct.

low.
The water drain hose is

damaged.

pump is blocked.

water drain hose is not
correct.

without the drain phase
is set.

Hold is on.
Close the door correctly.

•

- The appliance does not drain

the water.

•

- The appliance door is open or

not closed correctly.

WARNING!

Deactivate the appliance before
you do the checks.

Make sure that the water inlet
hose has no damages.

Clean the filters. Refer to 'Care
and cleaning'.

Clean the water tap.

Make sure that the connection is
correct.

Contact your local water authori­ty.

Make sure that the water drain
hose has no damages.

Clean the filter of the drain
pump. Refer to 'Care and clean­ing'.

Make sure that the connection is
correct.

Set the drain programme.

Set the drain programme.

ENGLISH

Problem Possible cause Possible solution

The spin phase

The spin phase is off. Set the spin programme.

does not operate.
The filter of the drain

pump is blocked.

Clean the filter of the drain
pump. Refer to 'Care and clean­ing'.

Balance problems with

the laundry load.

Adjust manually the items in the
tub and start the spin phase
again.

The programme
does not start.

The mains plug is not
connected in the mains

Put in the mains plug.

socket.

Blow out fuse in the

Replace the fuse.

household fuse box.

You did not press button

4

.

Press button 4 .

The delay start is set. To start immediately the pro-

gramme, cancel the delay start.

The Child Lock function

is activated.

There is water on
the floor.

Leakages from the cou­plings of the water ho-

Deactivate the Child Lock func­tion.

Make sure that the couplings are
tight.

ses.

Leakages from the drain

pump.

The water drain hose is

damaged.

You cannot open
the appliance

The washing programme
is in operation.

Make sure that the drain pump
filter is tight.

Make sure that the water inlet
hose has no damages.

Let the washing programme end.

door.
There is water in the

drum.

The appliance
makes an unusual

Incorrect level of the ap­pliance.

Set the drain or the spin pro­gramme.

Adjust the level of the appliance.
Refer to 'Installation'.

noise.
You did not remove the

packaging and/or the
transit bolts.

Remove the packaging and/or
the transit bolts. Refer to 'Instal-

lation'.
The load is very small. Add more laundry in the drum.
The appliance fills

with water and

The end of the drain
hose is too low.

Make sure that the drain hose is

in the correct position.
drain immediately.

The washing re­sults are not satis­factory.

The detergent you used
was not sufficient or cor­rect.

Increase the detergent quantity

or use a different one.

27

28

Problem Possible cause Possible solution

You did not remove the

stubborn stains before

Use special products to remove

the stubborn stains.

you wash the laundry.

Incorrect temperature

was set.

Make sure that you set the cor-

rect temperature.
Too much laundry load. Decrease the laundry load.

After the check, activate the appliance.
The programme continues from the

If the display shows other alarm codes,

contact the service centre.
point of interruption.
If the problem occurs again, contact the
service centre.

INSTALLATION

UNPACKING

ENGLISH

1.

Use the gloves. Remove the exter­nal film. If necessary, use a cutter.

2.

Remove the cardboard top.

3.

Remove the polystyrene packaging
materials.

4.

Remove the internal film.

29

5.

Open the door and remove all the
items from the drum.

30

6.

Put one of the polystyrene packag­ing elements on the floor behind
the appliance. Carefully put down
the appliance with the rear side on
it. Make sure not to damage the
hoses.

7.

Remove the polystyrene protection
from the bottom.

8.

Pull up the appliance in vertical po­sition.

1

2

9.

Remove the power supply cable
and the drain hose from the hose
holders.

10.

Remove the three bolts. Use the
key supplied with the appliance.

11.

Pull out the plastic spacers.

– We recommend that you

keep the packaging and the
transit bolts for when you
move the appliance.

– If the appliance is delivered in

the winter months when there
are minus temperatures. Store
it at room temperature for 24
hours before using for the first
time.

12.

Put the plastic caps in the holes.
You can find these caps in the user
manual bag.

ENGLISH

31

POSITIONING AND LEVELLING

x4

• Install the appliance on a flat hard
floor.

• Make sure that carpets do not stop
the air circulation below the appli­ance.

• Make sure that the appliance does
not touch the wall or other units

• Loosen or tighten the feet to adjust
the level. A correct adjustment of the
appliance level prevents the vibra­tion, noise and the movement of the
appliance when in operation.

20

O

45

O

32

• The appliance must be level and sta­ble.

CAUTION!

Do not put cardboard, wood or
equivalent materials below the
appliance feet to adjust the lev­el.

THE INLET HOSE

• Connect the hose to the appliance.
Turn the inlet hose only left or right.
Loose the ring nut to set it in the cor­rect position.

O

O

20

20

Do not use an extension hose if
the inlet hose is too short. Con­tact the service centre for the re­placement of the inlet hose.

O

O

45

45

• Connect the water inlet hose to the
cold water tap with 3/4 thread.

CAUTION!

Make sure that there are no
leaks from the couplings.

Water-stop device

A

WATER DRAINAGE

There are different procedures to con­nect the drain hose:

With the plastic hose guide.

ENGLISH

The inlet hose has a water stop device.
This device prevents water leaks in the
hose because of its natural ageing. The
red sector in the window «A» shows this
fault .
If this occur, close the water tap and
contact the service centre to replace
the hose.

• On the edge of a sink.

• Make sure that the plastic guide can­not move when the appliance drains.
Attach the guide to the water tap or
the wall.

33

• To a stand pipe with vent-hole.
Refer to the illustration. Directly into

a drain pipe at a height of not less
than 60 cm and not more than 100
cm. The end of the drain hose must
always be ventilated , i.e. the inner
diameter of the drainpipe must be
larger than the external diameter of
the drain hose.

34

Without the plastic hose guide.

•To a sink spigot.
Refer to the illustration. Put the drain

hose in the spigot and tighten it with
a clip. Make sure that the drain hose
makes a loop to prevent that remain­ing particles go in the appliance from
the sink.

• Directly to a built-in drain pipe in the
room wall and tighten it with a clip.

You can extend the drain hose
to maximum 400 cm. Contact
the service centre for the other
drain hose and the extension.

ÍNDICE DE MATERIAS

37 INFORMACIÓN SOBRE SEGURIDAD
39 ASPECTOS MEDIOAMBIENTALES
39 INFORMACIÓN TÉCNICA
40 DESCRIPCIÓN DEL PRODUCTO
40 ACCESORIOS
41 PANEL DE MANDOS
45 PROGRAMAS
49 ANTES DEL PRIMER USO
49 UTILIZACIÓN DEL APARATO
49 CARGAR LA COLADA
49 INTRODUCCIÓN DEL DETERGENTE Y LOS

ADITIVOS

51 AJUSTE E INICIO DE UN PROGRAMA
52 AL FINAL DEL PROGRAMA
54 CONSEJOS
56 MANTENIMIENTO Y LIMPIEZA
61 SOLUCIÓN DE PROBLEMAS
64 INSTALACIÓN

ESPAÑOL

35

SERVICIO TÉCNICO

Cuando se ponga en contacto con el
servicio técnico, asegúrese de tener a
mano los siguientes datos. Puede
encontrar la información en la placa de
características.

Modelo
PNC
Número de serie

En este manual de usuario se utilizan los
símbolos siguientes:

Advertencia - Información importante
sobre seguridad.

Datos y recomendaciones generales

Información medioambiental

Salvo modificaciones

36

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un
rendimiento impecable durante muchos años, con innovadoras tecnologías que
facilitarán su vida y prestaciones que probablemente no encuentre en
electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura para
disfrutar de todas sus ventajas.

ACCESORIOS Y CONSUMIBLES

En la página web de AEG, encontrará todo lo necesario para la perfecta limpieza y
funcionamiento de todos sus electrodomésticos AEG. Junto con una amplia gama
de accesorios diseñados y fabricados conforme a los elevados estándares de calidad
característicos de la marca, desde utensilios de cocina especializados a cestos de
cubiertos, desde portabotellas a bolsas para el lavado de prendas delicadas...

Visite la tienda web en
www.aeg.com/shop

CONSULTE EN NUESTRO SITIO WEB:

- Productos

- Folletos

- Manuales del usuario

- Solución de problemas

- Información sobre servicios

www.aeg.com

INFORMACIÓN SOBRE SEGURIDAD

ESPAÑOL

37

Antes de instalar y usar el aparato, lea
atentamente este manual:

• Por su seguridad y la de su hogar

• Para respetar el medio ambiente

• Por el correcto funcionamiento del
aparato.

Guarde siempre estas instrucciones jun­to con el aparato, aunque se mude o lo
dé a otra persona.
El fabricante no se hace responsable de
los daños causados por una instalación
incorrecta.

SEGURIDAD DE NIÑOS Y
PERSONAS VULNERABLES

• Este aparato no debe ser usado por
niños, ni por personas con capacida­des físicas o mentales reducidas, ni
por personas sin experiencia en el
manejo del aparato, a menos que lo
hagan bajo las instrucciones o la su­pervisión de la persona responsable
de su seguridad. No deje que los ni­ños jueguen con el aparato.

• Mantenga los materiales de embala­je alejados de los niños. Existe riesgo
de asfixia o lesiones.

• Mantenga todos los detergentes fue­ra del alcance de los niños.

• Mantenga a los niños y mascotas ale­jados del lavavajillas cuando la puer­ta se encuentre abierta.

• Antes de cerrar la puerta del electro­doméstico, asegúrese de que los ni­ños y las mascotas no estén en el
tambor.

• Si el aparato dispone de dispositivo
de seguridad para niños, se reco­mienda activarlo.

INSTRUCCIONES GENERALES
DE SEGURIDAD

• No utilice el aparato para uso profe­sional. Este aparato está diseñado
exclusivamente para uso doméstico.

• No cambie las especificaciones de
este aparato. Existe riesgo de lesio­nes y daños en el aparato.

• No coloque productos inflamables ni
objetos mojados con productos infla­mables, dentro, cerca o encima del
aparato. Existe peligro de explosión
o incendio.

• Siga las instrucciones de seguridad
del envase de detergente para evitar
quemaduras en ojos, boca y gargan­ta.

• Asegúrese de sacar todos los objetos
metálicos de la colada. Los objetos
afilados y duros pueden dañar el
aparato.

• No toque el cristal de la puerta mien­tras esté en marcha un programa. El
cristal puede estar muy caliente (solo
electrodomésticos de carga frontal).

MANTENIMIENTO Y LIMPIEZA

• Apague el aparato y desenchúfelo
de la toma de corriente.

• No utilice el aparato sin los filtros.
Compruebe que los filtros están ins­talados correctamente. Una instala­ción incorrecta puede provocar fugas
de agua.

INSTALACIÓN

• El aparato es pesado, tenga cuidado
cuando lo mueva.

• No transporte el electrodoméstico
sin los pasadores de transporte, pue­de dañar los componentes internos y
provocar fugas o fallos de funciona­miento.

• No instale ni enchufe un aparato da­ñado.

• Asegúrese de quitar todos los pasa­dores del embalaje y transporte.

• Asegúrese de que el enchufe está
desconectado de la toma de red du­rante la instalación.

• La instalación, fontanería y conexio­nes eléctricas del aparato debe reali-

38

zarlas tan sólo un técnico profesional
homologado. De esta forma se evita­rán riesgos de daños estructurales y
lesiones.

• No instale ni utilice el aparato en lu­gares con temperaturas inferiores a 0
ºC.

• Cuando instale el aparato en un sue­lo enmoquetado, asegúrese de que
el aire circula entre el electrodomés­tico y la moqueta. Ajuste las patas
para disponer del espacio necesario
entre el aparato y la moqueta.

Conexión de agua

• No conecte el aparato con tubos an­tiguos ya usados. Utilice únicamente
tubos nuevos.

• Asegúrese de no provocar daños en
los tubos de agua.

• No conecte el aparato a tuberías
nuevas o que no se hayan utilizado
durante un periodo de tiempo largo.
Deje correr el agua durante unos mi­nutos y, a continuación, conecte la
manguera de entrada.

• La primera vez que use el aparato,
asegúrese de que las mangueras y
los acoplamientos no tengan fugas.

Conexión eléctrica

• Asegúrese de que el aparato está co­nectado a tierra.

• Asegúrese de que las especificacio­nes eléctricas de la placa coinciden

con las del suministro eléctrico de su
hogar.

• Utilice siempre una toma con aisla­miento de conexión a tierra correcta­mente instalada.

• No utilice enchufes múltiples ni ca­bles prolongadores. Existe riesgo de
incendio.

• No sustituya ni cambie el cable de
suministro de red. Póngase en con­tacto con el servicio técnico.

• Asegúrese de no provocar daños en
el enchufe ni en el cable.

• Conecte el enchufe a la toma de co­rriente únicamente cuando haya ter­minado la instalación. Asegúrese de
tener acceso al enchufe del suminis­tro de red una vez instalado el apara­to.

• No desconecte el aparato tirando del
cable de conexión a la red. Tire siem­pre del enchufe.

DESECHE EL APARATO.

1.

Desenchufe el aparato de la toma
de red.

2.

Corte el cable de conexión a la red
y deséchelo.

3.

Deseche el cierre de la puerta. De
esta forma evitará que los niños o
mascotas queden encerrados en el
aparato. Existe riesgo de asfixia
(solo para electrodomésticos de
carga frontal).

ASPECTOS MEDIOAMBIENTALES

ESPAÑOL

39

MATERIALES DE EMBALAJE

Recicle los materiales con el símbolo
.
Coloque el material de embalaje en los
contenedores adecuados para reciclar­lo.

CONSEJOS ECOLÓGICOS

Para contribuir con el medio ambiente,
use menos agua y energía y siga estas
instrucciones:

• Ajuste un programa sin la fase de
prelavado para lavar ropa con sucie­dad normal.

• Empiece siempre un programa de la­vado con la carga de colada máxima.

• Si fuera necesario, utilice un quita­manchas cuando ajuste un programa
a baja temperatura.

• Para utilizar la cantidad correcta de
detergente, compruebe la dureza del
agua de su sistema doméstico

INFORMACIÓN TÉCNICA

Medidas Ancho / Altura / Fondo 600 / 850 / 522 mm

Conexión eléctrica: Tensión

El nivel de protección contra la entrada de partículas
sólidas y humedad está garantizado por la tapa pro­tectora, excepto si el equipo de alta tensión no tiene
protección contra la humedad.

Presión del suministro de
agua

Suministro de agua
Carga máxima Algodón 7 kg
Velocidad de centrifuga-doMáxima 1200 rpm (L 70270 FL)

1)

Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

1)

El símbolo
aparato o en su embalaje, indica que
este producto no se puede tratar como
un residuo normal del hogar. Se deberá
entregar, sin coste para el poseedor,
bien al distribuidor, en el acto de la
compra de un nuevo producto similar al
que se deshecha, bien a un punto
municipal de recolección selectiva de
equipos eléctricos y electrónicos para
su reciclaje. Al asegurarse de que este
producto se desecha correctamente,
usted ayudará a evitar posibles
consecuencias negativas para el medio
ambiente y la salud pública, lo cual
podría ocurrir si este producto no se
gestionara de forma adecuada. Para
obtener información más detallada
sobre el reciclaje de este producto,
póngase en contacto con el
Ayuntamiento de su Municipio, ó con la
tienda donde lo compró.

Profundidad total 540 mm

Potencia total
Fusible
Frecuencia

Mínima 0,5 bares (0,05 MPa)
Máxima 8 bares (0,8 MPa)
Agua fría

que aparece en el

230 V

2200 W

10 A

50 Hz

IPX4

1400 rpm (L 70470 FL)

40

DESCRIPCIÓN DEL PRODUCTO

1 2 3

Encimera

1

Dosificador de detergente

2

Panel de mandos

3

Tirador de la puerta

4

Placa de características

5

Bomba de desagüe

6

ACCESORIOS

1 2

8

4

5

6

7

Pata para nivelación del aparato

7

Tubo de desagüe

8

Válvula de entrada de agua

9

Cable de alimentación

10

Pasadores de transporte

11

Pata para nivelación del aparato

12

Llave inglesa

1

9

10

11

12

Para retirar los pasadores de trans­porte.

Tapones de plástico

2

Para cerrar los orificios de la parte
posterior del armario, después de
extraer los pasadores de transpor­te.

Tubo de entrada antiinundación

34

3

Para evitar posibles fugas.

Guía de plástico de la manguera

4

Para conectar el tubo de desagüe
en el borde de un fregadero.

PANEL DE MANDOS

1 2 3

ESPAÑOL

45678910

41

Tecla de encendido/apagado

1

(Marcha/Parada)
Selector de programas

2

Pantalla

3

Botón de inicio/pausa (Start/Pau-

4

sa)
Tecla de inicio diferido (Inicio Dife-

5

rido)
Botón de ahorro de tiempo (Aho-

6

rra Tiempo)
Botón de aclarado extra (Aclarado

7

Extra)
Tecla Manchas (Manchas)

8

Tecla de reducción del centrifuga-

9

La función AUTO Stand-by apaga auto­máticamente el aparato para reducir el
consumo de energía cuando:

• No se utiliza el aparato durante 5 mi­nutos antes de pulsar el botón

– Se cancelan todos los ajustes.
–

Pulse la tecla

1

para encender el

aparato de nuevo.

– Ajuste de nuevo el programa de

lavado y todas las posibles opcio­nes.

• Transcurridos 5 minutos desde el fi­nal del programa de lavado. Consul­te "Al finalizar el programa".

do (Centrif.)
Tecla de Temperatura (Temp.)

10

TECLA DE ENCENDIDO/
APAGADO

Pulse esta tecla para encender y apagar

1

SELECTOR DE PROGRAMAS

2

Gire este botón para ajustar un progra­ma. Se ilumina el indicador de progra­ma correspondiente.

el aparato. El aparato emite un tono
cuando se enciende.

PANTALLA

3

A B C D

4

.

42

La pantalla muestra:

A • Temperatura máxima del programa.
B • Velocidad de centrifugado por defecto del programa.

1)

y "Agua en la cuba" (símbolos).

2)

C •

•

"Sin centrifugado"

Símbolos de la pantalla.

Símbolos Descripción

Fase de lavado

Fases de aclarado

Fase de centrifugado

Seguro niños

No se puede abrir la puerta del aparato cuando el símbolo
está encendido.
No se puede abrir la puerta del aparato cuando el símbolo
parpadea. Espere unos minutos antes de abrir la puerta.
Puede abrir la puerta únicamente cuando el símbolo se apa­gue.

Si el programa termina pero el símbolo sigue encendido:

• Hay agua en el tambor.

• La función "Agua en la cuba" está encendida.
Inicio diferido

D • Duración del programa

Cuando se inicia el programa, el tiempo se reduce a intervalos de 1 mi­nuto.

• Inicio diferido
Cuando se pulsa el botón de inicio diferido, la pantalla muestra la hora

del mismo.

• Códigos de alarma
Si el aparato presenta una avería, la pantalla muestra los códigos de alar-

ma. Consulte el capítulo "Solución de problemas".

•Err
La pantalla muestra este mensaje durante unos segundos si:
– Se ajusta una función que no es aplicable al programa.
– Se cambia el programa mientras está en curso.

4

El indicador del botón de Inicio/Pausa

parpadea.

•
Cuando el programa ha finalizado.

1)

Solo disponible para el programa Centrifugado/Descarga.

2)

Los símbolos aparecen en la pantalla cuando se ajusta la fase o función correspondiente.

BOTÓN DE INICIO/PAUSA

4

Pulse el botón
rrumpir el programa.

para iniciar o inte-

4

TECLA DE INICIO DIFERIDO

5

Pulse el botón
de un programa entre 30 minutos y 20
horas.

para retrasar el inicio

TECLA DE AHORRO DE
TIEMPO

Pulse el botón
ción del programa.

• Púlselo una vez para ajustar la "dura­ción corta" para prendas poco su­cias.

• Púlselo dos veces para ajustar "Extra
rápido" para prendas prácticamente
sin suciedad.

6

6

para reducir la dura-

Algunos programas solo admi­ten una de las dos funciones.

BOTÓN DE ACLARADO
EXTRA

Pulse el botón
lavado a un programa.
Utilice esta función para las personas
alérgicas al detergente y en zonas en
las que el agua sea blanda.

BOTÓN DE MANCHAS

Pulse el botón
de manchas a un programa.
Utilice esta función para coladas con
manchas difíciles de quitar.
Cuando ajuste esta función, coloque el
quitamanchas en el compartimento
.

7

7

para añadir fases de

8

8

para añadir la fase

Esta función aumenta la dura­ción del programa.
Esta función no está disponible
con temperaturas inferiores a
40° C.

BOTÓN DE CENTRIFUGADO

9

Pulse esta tecla para:

• Reducir la velocidad de la fase de

5

centrifugado máxima cuando se ajus­ta un programa.

La pantalla muestra únicamente
las velocidades de centrifugado
disponibles para el programa
seleccionado.

• Desactivar la fase de centrifugado.

• Active la función "Agua en la cuba".
Ajuste esta función para evitar arru­gas en los tejidos. El aparato no de­sagua cuando termina el programa.

La fase de centrifugado
está apagada.

La función "Agua en la
cuba" está encendida.

BOTÓN DE TEMPERATURA

10

Pulse el botón
peratura predeterminada.

- - = agua fría

para cambiar la tem-

FUNCIÓN DE SEÑALES
ACÚSTICAS

Suena una señal acústica cuando:

• Se enciende el aparato.

• Se apaga el aparato.

• Se pulsan las teclas.

• El programa se termina.

• Se ha producido algún fallo.

Para desactivar/activar las señales
acústicas, pulse el botón

7

al mismo tiempo durante 6 segun-

dos.

Si se desactivan las señales
acústicas, siguen funcionando
únicamente cuando se pulsan
los botones y cuando se produ­ce un fallo.

ESPAÑOL

8

y el botón

43

10

44

FUNCIÓN DEL BLOQUEO
CONTRA LA MANIPULACIÓN
POR NIÑOS

Esta función impide que los niños jue­guen con el panel de control.

• Para activar la función, pulse el botón

10

y el botón 9 al mismo tiempo

hasta que la pantalla muestre el sím­bolo

• Para desactivar la función, pulse el
botón

tiempo hasta que se apague el sím­bolo

Puede activar la función:

• Antes de pulsar el botón de inicio/
pausa

iniciar.

• Después de pulsar el botón Inicio/
Pausa

.

10

y el botón 9 al mismo

.

4

: el aparato no se puede

4

, todos los botones y el se-

lector de programas están desactiva­dos.

FUNCIÓN DE ACLARADO
EXTRA PERMANENTE

Con esta función puede guardar activa­da la función de aclarado extra de for­ma permanente cuando ajuste un nue­vo programa.

• Para activar la función, pulse el botón

6

y el botón 5 al mismo tiempo

hasta que se encienda el indicador

7

del botón

• Para desactivar la función, pulse el
botón

tiempo hasta que se apague el indi­cador del botón

.

6

y el botón 5 al mismo

7

.

PROGRAMAS

ESPAÑOL

45

Programa
Limitador de

Algodón

Algodón
95° - Frío

Algodon + Pré­lavado

Algodón + Pre­lavado
95° - Frío

Extra Silencio

Extra Silencio
95° - Frío

Sintéticos

Sintéticos
60° - Frío

Sintéticos +
Prélavado

Sintéticos + Pre­lavado
60° - Frío

Plancha Fácil

3)

Fácil Plancha
60° - Frío

Tipo de carga
peso máx. de la car­ga

Algodón blanco y de
color con suciedad
normal.
máx. 7 kg

Algodón blanco y de
color con suciedad in­tensa.
máx. 7 kg

Algodón blanco y de
color con suciedad
normal.
máx. 7 kg

Prendas de tejido
mixto o sintético con
suciedad normal.
máx. 3.5 kg

Prendas de tejido sin­tético o mixto con su­ciedad intensa.
máx. 3.5 kg

Prendas de tejido sin­tético con suciedad
normal.
máx. 3.5 kg

Ciclo
descripción

Lavado
Aclarado
Centrifugado lar­go

Prelavado
Lavado
Aclarado
Centrifugado lar­go

Lavado
Aclarado
Parada con agua
en el tambor

Lavado
Aclarado
Centrifugado cor­to

Prelavado
Lavado
Aclarado
Centrifugado cor­to

Lavado
Aclarado
Centrifugado cor­to

Funciones

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA

MANCHAS

1)

ACLARADO EX­TRA

AHORRO

2)

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX­TRA

AHORRO

MANCHAS

2)

1)

ACLARADO EX­TRA

AHORRO

2)

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA

MANCHAS

1)

ACLARADO EX­TRA

AHORRO

2)

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX­TRA

AHORRO

2)

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX­TRA

AHORRO

2)

46

Programa
Limitador de

Delicados

Delicados
40° - Frío

Lana / Seda

Lana/Seda
40° - Frío

Centrifugado /
Descarga

4)

Centrifugado /
Descarga

Aclarado

Aclarados

Cortinas

Cortinas
40° - Frío

Tejidos Grue-

6)

sos

Vaqueros
60° - Frío

Express Intensi­vo

Express intensi­vo
60° - 40°

Tipo de carga
peso máx. de la car­ga

Tejidos delicados co­mo acrílicos, viscosa o
poliéster con sucie­dad normal.
máx. 3.5 kg

Lana lavable a máqui­na. Lana lavable a ma­no y tejidos delicados
con el símbolo «lava­do a mano».
máx. 2 kg

Todos los tejidos
La carga máxima de
la colada es relativa al
tipo de colada.

Todos los tejidos.
máx. 7 kg

Ajuste este programa
para lavar cortinas.
Añade automática­mente la fase de pre­lavado para limpiar el
polvo de las cortinas.
No ponga detergente
en el compartimento
de prelavado.
máx. 2 kg

Todas las prendas va­queras. Jerséis de
materiales de alta tec­nología.
máx. 7 kg

Programa de lavado
rápido, para prendas
de algodón y mixtas
blancas o de colores
resistentes ligeramen­te sucias.
máx. 5 kg

Ciclo
descripción

Lavado
Aclarado
Centrifugado cor­to

Lavado
Aclarado
Centrifugado cor­to

Desagüe
Fase de centrifu­gado a máxima
velocidad.

Un aclarado con
fase de centrifu­gado adicional

Prelavado
Lavado
Aclarado
Centrifugado cor­to

Lavado
Aclarado
Centrifugado cor­to

Lavado
Aclarado
Centrifugado cor­to

Funciones

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA

MANCHAS

1)

ACLARADO EX­TRA

AHORRO

2)

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA

REDUCCIÓN DEL
CENTRIFUGADO
SIN CENTRIFU­GADO

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX-

5)

TRA
REDUCCIÓN DEL

CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX­TRA

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA

AHORRO

2)

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX­TRA

ESPAÑOL

47

Programa
Limitador de

Tipo de carga
peso máx. de la car-

Ciclo
descripción

Funciones

ga

20 Min. - 3 Kg

40° - 30°

Prendas sintéticas y
de algodón con poca
suciedad o que se
han llevado una sola

Lavado
Aclarado
Centrifugado cor­to

REDUCCIÓN DEL
CENTRIFUGADO

vez.

Super Eco

Frío

7)

Tejidos mixtos (algo­dón y sintéticos).
máx. 3 kg

Lavado
Aclarado
Centrifugado cor­to

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
ACLARADO EX­TRA

Algodón Eco

Economía
60° - 40°
PROGRAMAS
ESTÁNDAR para
los valores de
consumo de eti­queta energéti-

Algodón blanco y de
colores sólidos con
suciedad normal.
máx. 7 kg

Lavado
Aclarado
Centrifugado lar­go

REDUCCIÓN DEL
CENTRIFUGADO
AGUA EN LA CU­BA
MANCHAS
ACLARADO EX­TRA

AHORRO

2)

8)

ca.

1)

La función MANCHAS no está disponible con temperaturas inferiores a 40°C.

2)

Si pulsa el botón 6 dos veces (duración de la función Extra rápido), se recomienda reducir
la cantidad de la carga. Es posible cargar completamente el aparato, pero los resultados
de lavado no son tan óptimos.

3)

El lavado y el centrifugado son suaves para evitar arrugas en la colada. El aparato añade
algunos aclarados.

4)

La fase predeterminada de la velocidad de centrifugado es relativa a las prendas de
algodón. Ajuste la velocidad de centrifugado. Asegúrese de que coincide con la colada.
Para seleccionar solo el programa DESCARGA, ajuste la función en SIN CENTRIFUGADO.

5)

Pulse el botón ACLARADO EXTRA para añadir aclarados. Con una velocidad de
centrifugado baja, el aparato realiza aclarados delicados y un breve centrifugado.

6)

Se activará automáticamente la opción Aclarado extra.

7)

Seleccione este programa para reducir la duración y el consumo de energía y agua.

8)

Ajuste este programa para obtener unos buenos resultados de lavado y reducir el
consumo de energía. Se amplía la duración del programa de lavado. Para los programas
económicos de algodón puede ajustar solo la duración Extra rápido.

VALORES DE CONSUMO

Programa

1)

Algodón blanco 95°C 2.30 66
Algodón 60 °C 1.30 62
Algodón 40 °C 0.80 62
Sintéticos 40 °C 0.53 45

Consumo energético

2)

(KWh)

Consumo de agua

(litros)

2)

48

Programa

1)

Consumo energético

2)

(KWh)

Consumo de agua

2)

(litros)

Delicados 40 °C 0.57 53
Lana/ Lavado a mano 30 °C 0.25 45

1)

Consulte en la pantalla la duración del programa.

2)

La información sobre consumo que se muestra en este gráfico es puramente indicativa.
Puede variar en función de la cantidad y el tipo de colada, de la temperatura del suministro
de agua y de la temperatura ambiente.

Programas estándar para los
valores de consumo de
etiqueta energética

Algodón ECO 60 °C y 40 °C son pro­gramas para algodón estándar para
prendas de algodón con suciedad nor­mal. Son adecuados para lavar colada
de algodón de suciedad normal y son

los programas más eficaces en cuanto a
consumo de agua y energía para el la­vado de ese tipo de prendas de algo­dón.
Cumplen la norma EN60456.

La temperatura real del agua
puede variar respecto a la tem­peratura declarada del ciclo.

ANTES DEL PRIMER USO

ESPAÑOL

49

1.

Para activar el sistema de desagüe,
vierta 2 litros de agua en el com­partimento de lavado principal del
dosificador de detergente.

2.

Coloque una pequeña cantidad en
el compartimento de lavado princi-

UTILIZACIÓN DEL APARATO

1.

Abra el grifo.

2.

Conecte el enchufe a la toma de
red.

3.

Pulse el botón 1 para encender el
aparato.

CARGAR LA COLADA

1.

Abra la puerta del aparato.

2.

Introduzca las prendas en el tam­bor, una por una. Sacuda las pren­das antes de colocarlas en el apa-

pal del dosificador. Ajuste e inicie
un programa para algodón a la
temperatura más alta sin colada.
De esta forma se elimina toda la
posible suciedad del tambor y de
la cuba.

4.

Introduzca la colada en el aparato.

5.

Utilice la cantidad correcta de de­tergente y aditivos.

6.

Ajuste e inicie el programa correcto
para el tipo de colada y suciedad.

rato. Asegúrese de no colocar de­masiada colada en el tambor.

3.

Cierre la puerta del aparato.

Asegúrese de que no quedan prendas
enganchadas entre la puerta y el cierre.
Podría provocar fugas de agua y dañar
la colada.

INTRODUCCIÓN DEL DETERGENTE Y LOS ADITIVOS

50

El compartimiento del detergente para la fase de prelavado, el
programa de remojo y la función de manchas.
Añada el detergente para el prelavado, remojo y quitamanchas
antes de iniciar el programa.

El compartimento de detergente para la fase de lavado.
Si utiliza detergente líquido, introdúzcalo inmediatamente antes
de iniciar el programa.

Compartimento para aditivos líquidos (suavizante, almidón).
Ponga el producto en el compartimento antes de iniciar el pro­grama.

Es el nivel máximo para la cantidad de aditivos líquidos.

Tapa para detergente líquido o en polvo
Gírelo (hacia arriba o hacia abajo) en la posición correcta para
usar detergente líquido o en polvo.

Cumpla siempre las instrucciones que se encuentran en el envase de los
productos de detergente.

Compruebe la posición de la tapa

1.

Tire del depósito dosificador hasta
el tope.

2.

Presione la palanca hacia abajo pa­ra extraer el dosificador.

3.

Para usar detergente en polvo, gire
la tapa hacia arriba.

4.

5.

Dosifique el detergente y el suavi­zante.

6.

Cierre con cuidado el dosificador
de detergente. Asegúrese de que
la tapa no obstruye nada al cerrar
el cajón.

AJUSTE E INICIO DE UN PROGRAMA

1.

Gire el selector de programas. Se
ilumina el indicador de programa
correspondiente.

2.

El indicador del botón 4 parpa­dea en color rojo.

3.

La pantalla muestra la velocidad de
centrifugado y la temperatura por
defecto. Para cambiar la tempera­tura o la velocidad de centrifugado,
pulse los botones correspondien­tes.

4.

Programe las funciones disponi­bles. El indicador de la función
ajustada se enciende o la pantalla
muestra el símbolo correspondien­te.

5.

Pulse el botón 4 para iniciar el
programa. Se ilumina el indicador

4

del botón

.

CANCELACIÓN DE UN
PROGRAMA

1.

2.

CAMBIO DE UNA FUNCIÓN

Puede cambiar únicamente algunas
funciones antes de usarlas.

1.

2.

ESPAÑOL

Para usar detergente líquido, gire
la tapa hacia abajo.

Con la tapa en posición BAJA­DA:

– No utilice detergentes líqui-

dos gelatinosos ni gruesos.

– No ponga más detergente lí-

quido que el límite mostrado
en la tapa.

– No ajuste la fase de prelava-

do.

– No ajuste la función de inicio

diferido.

Pulse el botón 1 para cancelar el
programa y apagar el aparato.

Pulse el botón 1 de nuevo para
encender el aparato. Ahora puede
ajustar un nuevo programa de lava­do.

El aparato no desagua.

Pulse la tecla 4 . El indicador par­padea.

Cambio de la función ajustada.

51

INTERRUPCIÓN DE UN
PROGRAMA

1.

Pulse la tecla 4 . El indicador par­padea.

2.

Pulse la tecla 4 de nuevo. EL pro­grama de lavado continúa.

AJUSTE DEL INICIO DIFERIDO

1.

Pulse el botón 5 repetidamente
hasta que la pantalla muestre el nú­mero de minutos u horas. Los sím­bolos correspondientes se encien­den.

52

2.

Pulse la tecla 4 ; el aparato inicia
la cuenta atrás del inicio diferido.

El programa de lavado se pone en
marcha de forma automática cuan­do termina la cuenta atrás.

Antes de pulsar el botón 4 pa­ra iniciar el aparato, puede can­celar o cambiar el ajuste del ini­cio diferido.

CANCELACIÓN DEL INICIO
RETARDADO

1.

Pulse la tecla 4 . El indicador co­rrespondiente parpadea.

2.

Pulse el botón 5 repetidamente
hasta que la pantalla muestre 0’.

3.

Pulse la tecla 4 . Se inicia el pro­grama.

ABRA LA PUERTA

Mientras un programa o el inicio diferi­do están en marcha, la puerta del apa­rato está bloqueada.

Para abrir la puerta del aparato:

1.

Pulse la tecla 4 . El símbolo del
candado de la puerta se apaga.

2.

Abra la puerta del aparato.

3.

Cierre la puerta y pulse el botón

4

. El programa o el inicio diferido

continúan.

Si la temperatura y el nivel de
agua del tambor son demasiado
elevados, el símbolo de blo­queo de la puerta permanece
encendido y no se puede abrir
la puerta. Para abrir la puerta, si­ga estos pasos:

1.

Apague el aparato.

2.

Espere unos minutos.

3.

Asegúrese de que no hay
agua en el tambor.

Si apaga el electrodoméstico, es
necesario volver a ajustar el pro­grama.

AL FINAL DEL PROGRAMA

• El aparato se para automáticamente.

• Se activan las señales acústicas.

•

En la pantalla se enciende

• El indicador del botón de Inicio/Pau-

4

sa

se apaga.

• El indicador de bloqueo de la puerta
se apaga.

•

Pulse el botón
aparato. Cinco minutos después de
finalizar el programa, la función de
ahorro de energía apaga automática­mente el aparato.

Cuando se vuelve a encender el
aparato, la pantalla muestra el
final del último programa selec­cionado. Gire el selector de pro­gramas para ajustar un nuevo ci­clo.

• Retire la colada del aparato. Asegú­rese de que el tambor está totalmen­te vacío.

1

para apagar el

• Deje la puerta entreabierta para evi­tar la formación de moho y olores

.

desagradables.

•Cierre la toma de agua.

El programa de lavado ha finalizado,
pero hay agua en el tambor:

– El tambor gira regularmente para evi-

tar arrugas en las prendas.

– La puerta permanece bloqueada.
– Debe drenar el agua para abrir la

puerta.

Para descargar el agua:

1.

Si fuera necesario, reduzca la velo­cidad de centrifugado.

2.

Pulse el botón Inicio/Pausa 4 . El
aparato vacía el agua y centrifuga.

3.

Cuando el programa termina y el
símbolo de bloqueo de la puerta
se apaga, puede abrir la puerta.

4.

Apague el aparato.

El aparato vacía el agua y centri­fuga automáticamente después
de unas 18 horas.

ESPAÑOL

53

54

CONSEJOS

CARGAR LA COLADA

• Divida la colada en: ropa blanca, ro­pa de color, ropa sintética, prendas
delicadas y prendas de lana.

• Siga las instrucciones de lavado que
se encuentran en las etiquetas de las
prendas.

• No lave juntas las prendas blancas y
de color.

• Algunas prendas de color pueden
desteñir en el primer lavado. Se reco­mienda lavarlas por separado la pri­mera vez.

• Abotone las fundas de almohadas y
cierre las cremalleras, los ganchos y
los broches. Ate las correas.

• Vacíe los bolsillos y despliegue las
prendas.

• Dé la vuelta a las prendas de varias
capas, de lana y con motivos pinta­dos.

• Retire las manchas difíciles.

• Lave con detergente especial las
manchas difíciles.

• Tenga cuidado con las cortinas. Qui­te los ganchos o coloque las cortinas
en una bolsa para lavadora o funda
de almohada.

• No lave en el aparato:
– Prendas sin dobladillos o desgarra-

das
– Sujetadores con aros.
– Use una bolsa para lavadora para

lavar las prendas pequeñas.

• Una carga muy pequeña puede pro­vocar problemas de desequilibrio en
la fase de centrifugado. Si esto ocu­rre, ajuste manualmente las prendas
en la cuba e inicie de nuevo la fase
de centrifugado.

MANCHAS DIFÍCILES

Para algunas manchas, el agua y el de­tergente no son suficientes.
Se recomienda eliminar estas manchas
antes de colocar las prendas en el apa­rato.

Existen quitamanchas especiales. Utili­ce el quitamanchas especial adecuado
al tipo de mancha y tejido.

DETERGENTES Y ADITIVOS

• Utilice solo detergentes y aditivos es­pecialmente fabricados para lavado­ras.

• No mezcle diferentes tipos de deter­gentes.

• Para respetar el medio ambiente, no
ponga más detergente del necesario.

• Siga siempre las instrucciones que se
encuentran en el envase de estos
productos.

• Use los productos adecuados para el
tipo y color del tejido, la temperatura
del programa y el grado de sucie­dad.

• Si utiliza detergente líquido, no ajus­te la fase de prelavado.

• Si el aparato no tiene el dosificador
de detergente con dispositivo de
compuerta, añada los detergentes lí­quidos con una bola dosificadora.

DUREZA AGUA

Si la dureza del agua de su zona es alta
o moderada, se recomienda usar un
descalcificador de agua para lavadoras.
En las zonas en las que la dureza del
agua sea baja, no es necesario utilizar
un descalcificador.
Póngase en comunicación con las auto­ridades correspondientes para conocer
la dureza del agua de su zona.
Siga siempre las instrucciones que se
encuentran en el envase de los produc­tos.
Medida de la dureza del agua en esca­las equivalentes:

• Grados alemanes (°dH).

• Grados franceses (°TH).

• mmol/l (milimol por litro, unidad in­ternacional de la dureza del agua).

•Grados Clarke.

Tabla de dureza del agua

Nivel Tipo

°dH °T.H. mmol/l Clarke

Dureza agua

1 blanda 0-7 0-15 0-1.5 0-9
2 intermedio 8-14 16-25 1.6-2.5 10-16
3 dura 15-21 26-37 2.6-3.7 17-25
4 muy dura > 21 > 37 >3.7 >25

ESPAÑOL

55

56

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA

Desconecte el aparato de la fuente de
alimentación antes de limpiarlo.

DESCALCIFICACIÓN

El agua corriente que utilizamos suele
contener cal. Si es necesario, use un
descalcificador de agua para eliminar la
cal.
Use un producto especial para lavado­ras. Siga siempre las instrucciones que
se encuentran en el envase del fabri­cante.
Hágalo de forma separada del lavado
de la colada.

LIMPIEZA DEL EXTERIOR

Limpie el aparato solo con agua tem­plada y jabón. Seque completamente
todas las superficies.

PRECAUCIÓN

No utilice alcohol, disolventes ni
otros productos químicos.

LAVADO DE
MANTENIMIENTO

Con los programas a baja temperatura,
es posible que quede algo de deter­gente en el tambor. Realice periódica­mente un lavado de mantenimiento.
Para ello:

• Saque las prendas del tambor.

• Seleccione el programa de lavado de
algodón de mayor temperatura

• Use la cantidad correcta de deter­gente en polvo con propiedades bio­lógicas.

Después de cada lavado, mantenga la
puerta abierta unos instantes para eli­minar la humedad y los olores desagra­dables.

JUNTA DE ESTANQUEIDAD DE LA PUERTA

Examine periódicamente la junta y ex­traiga todos los objetos de la pieza in­terior.

TAMBOR

Examine periódicamente el tambor pa­ra evitar la formación de cal y partículas
de óxido.
Utilice únicamente productos especia­les para eliminar la partículas de óxido
del tambor.

Proceda de la siguiente manera:

• Limpie el tambor con un producto
especial para acero inoxidable.

• Inicie un programa corto para algo­dón a la temperatura máxima con
una pequeña cantidad de detergen­te.

DOSIFICADOR DE DETERGENTE

Para limpiar el dosificador:

1

2

1.

Presione la palanca.

2.

Tire del dosificador hacia fuera.

3.

Retire la parte superior del com­partimento de aditivo líquido.

4.

Limpie todas las piezas con agua.

ESPAÑOL

57

BOMBA DE DESAGÜE

Examine periódicamente la
bomba de desagüe y asegúrese
de que está limpia.

Limpie la bomba si:

• El aparato no desagua.

• El tambor no gira.

• El aparato hace ruidos extraños debi­do al bloqueo de la bomba.

• La pantalla muestra un código de
alarma debido al problema con el
desagüe.

5.

Limpie el hueco del dosificador
con un cepillo.

6.

Vuelva a colocar el dosificador en
el hueco.

ADVERTENCIA

1.

Desenchufe el aparato de la
toma de red.

2.

No quite el filtro mientras el
aparato esté en funciona­miento. No limpie la bomba
de desagüe si el agua del
aparato está caliente. El
agua debe enfriarse para
limpiar la bomba de desa­güe.

58

Para limpiar la bomba de desagüe:

1

2

1.

Abra la puerta de acceso a la bom­ba.

2.

Coloque un recipiente debajo del
hueco de la bomba para recoger el
agua que salga.

3.

Presione las dos palancas y tire del
conducto de desagüe para que sal­ga el agua.

4.

Cuando el contenedor esté lleno
de agua, vuelva a colocar el con­ducto y vacíe el contenedor. Reali­ce los pasos 3 y 4 repetidamente
hasta que no salga más agua de la
bomba.

5.

Vuelva a colocar el conducto de
desagüe y gire el filtro para retirar­lo.

6.

Retire las pelusas y objetos de la
bomba.

7.

Asegúrese de que el rotor de la
bomba gira. Si no es así, póngase
en contacto con el servicio técnico.

ESPAÑOL

8.

Limpie el filtro con agua corriente y

59

vuelva a colocarlo en la bomba en

1

2

las guías especiales.

9.

Asegúrese de que lo aprieta co­rrectamente para evitar fugas.

11.

Cierre la puerta de acceso a la
bomba de desagüe.

EL FILTRO DEL TUBO DE
ENTRADA Y EL FILTRO DE LA
VÁLVULA

Podría ser necesario limpiar los filtros
cuando:

• El aparato no carga agua.

• El aparato llena con agua durante
mucho tiempo.

Limpieza de los filtros de entrada de agua:

1.

2.

3.

4.

5.

•

El indicador del botón

4

parpadea
y la pantalla muestra la alarma co­rrespondiente. Consulte "Solución
de problemas".

ADVERTENCIA

Desenchufe el aparato de la to­ma de red.

Cierre la toma de agua.
Retire las tomas de entrada de

agua de los grifos.
Limpie el filtro del tubo de entrada

con un cepillo rígido.

Retire el tubo de entrada situado
detrás del aparato.

Limpie el filtro de la válvula con un
cepillo rígido o una toalla.

60

20°

45°

6.

Vuelva a colocar el tubo de entra­da. Cerciórese de que las conexio­nes están bien apretadas para evi­tar fugas.

7.

Abra el grifo.

DESAGÜE DE EMERGENCIA

Debido a una avería, el aparato no pue­de desaguar.
Si esto ocurre, realice los pasos 1) a 6)
del apartado "Para limpiar la bomba de
desagüe".
Limpie la bomba si fuera necesario.
Vuelva a colocar el conducto de desa­güe y cierre la compuerta de la bomba.
Cuando se desagua con el procedi­miento de drenaje de emergencia, se
debe activar de nuevo el sistema de
desagüe:

1.

Coloque 2 litros de agua en el
compartimento de lavado principal
del dosificador de detergente.

2.

Inicie el programa para desaguar.

MEDIDAS ANTI
CONGELACIÓN

Si el aparato está instalado en una zona
donde la temperatura puede llegar a
ser inferior a 0 °C, retire el agua restan-

te del tubo de entrada y la bomba de
desagüe.

1.

Desenchufe el aparato de la toma
de red.

2.

Cierre la toma de agua.

3.

Retire la manguera de entrada de
agua.

4.

Coloque los dos extremos del tubo
de entrada en un recipiente y deje
que salga el agua.

5.

Vacíe la bomba de descarga. Con­sulte el procedimiento de desagüe
de emergencia

6.

Cuando la bomba esté vacía, colo­que de nuevo la manguera.

ADVERTENCIA

Asegúrese de que la temperatu­ra es superior a 0 °C antes de
usar de nuevo el aparato.
El fabricante no se hace respon­sable de los daños derivados de
las bajas temperaturas.

SOLUCIÓN DE PROBLEMAS

ESPAÑOL

61

El aparato no se pone en marcha o se
detiene durante el funcionamiento.
Primero, intente buscar una solución al
problema (consulte la tabla). Si no la
encuentra, póngase en contacto con el
servicio técnico.

Con algunos problemas, las señales

•

- El aparato no desagua.

•

- La puerta del aparato está

abierta o no está bien cerrada.

ADVERTENCIA

Apague el aparato antes de rea­lizar las comprobaciones.

acústicas funcionan y la pantalla
muestra un código de alarma:

•

- El aparato no carga agua.

Problema Causa posible Posible solución

El aparato no car­ga agua.

La manguera de entrada

Los filtros de la mangue-

El grifo está obstruido o

El grifo de agua está ce­rrado.

de agua está dañada.

ra de entrada de agua
está obstruido.

Abra la llave de agua.

Compruebe que la manguera de
entrada de agua no está dañada.

Limpie los filtros. Consulte el ca­pítulo "Mantenimiento y limpie­za".

Limpie el grifo.
tiene incrustaciones cal­cáreas.

La conexión de la man-

guera de entrada de

Compruebe que la conexión es

correcta.
agua no es correcta.

La presión de agua es in-

suficiente.

El aparato no de­sagua.

La manguera de desa­güe está dañada.

El filtro de la bomba de

desagüe está obstruido.

Póngase en contacto con la em-

presa de suministro de agua.

Compruebe que la manguera de

desagüe no está dañada.

Limpie el filtro de la bomba de

desagüe. Consulte el capítulo

"Mantenimiento y limpieza".

La conexión de la man-

guera de desagüe no es

Compruebe que la conexión es

correcta.
correcta.

Se ha ajustado un pro-

Ajuste el programa de desagüe.
grama de lavado sin la
fase de desagüe.

La función "Agua en la

Ajuste el programa de desagüe.
cuba" está encendida.

La puerta del apa-

Cierre la puerta correctamente.

rato está abierta o
no está bien cerra­da.

62

Problema Causa posible Posible solución

La fase de centrifu­gado no funciona.

El filtro de la bomba de

La fase de centrifugado
está apagada.

desagüe está obstruido.

Seleccione el programa de cen-

trifugado.

Limpie el filtro de la bomba de

desagüe. Consulte el capítulo

"Mantenimiento y limpieza".

Problemas de equilibrio

con la carga de la cola­da.

El programa no se
pone en marcha.

El aparato no está bien
enchufado a la toma de

Ajuste manualmente las prendas

en la cuba e inicie de nuevo la fa-

se de centrifugado.

Conecte el cable a la toma de

corriente.
corriente.

Se ha fundido un fusible. Cambie el fusible.
No ha pulsado la tecla

4

.

Está ajustado el inicio di-

ferido.

Pulse la tecla 4 .

Para iniciar el programa de lava-

do de inmediato, cancele el ini-

cio diferido.

El bloqueo de seguridad

para niños está activado.

Hay agua en el
suelo.

Fugas de los acopla­mientos de los tubos de

Desactive el bloqueo de seguri-

dad para niños.

Asegúrese de que los acopla-

mientos están apretados.
agua.

Fugas de la bomba de

desagüe.

Asegúrese de que el filtro de la

bomba de desagüe está apreta-

do.

La manguera de desa-

güe está dañada.

No se puede abrir
la puerta del apa-

El programa de lavado
está en marcha.

Compruebe que la manguera de

entrada de agua no está dañada.

Deje que termine el programa

de lavado.

rato.
Hay agua en el tambor. Seleccione el programa de des-

carga o de centrifugado.

La lavadora produ­ce un ruido extra-

Nivel incorrecto del apa­rato.

Ajuste el nivel del aparato. Con-

sulte el apartado "Instalación".

ño.
No ha retirado el emba-

laje o los pasadores de
transporte.

La carga es muy peque-

Retire el embalaje o los pasado-

res de transporte. Consulte el

apartado "Instalación".

Añada más colada en el tambor.
ña.

El aparato se llena
de agua y desagua
inmediatamente.

El extremo de la man­guera de desagüe está
demasiado bajo.

Asegúrese de que el tubo de de-

sagüe se encuentra en la posi-

ción correcta.

Problema Causa posible Posible solución

Los resultados del
lavado no son sa­tisfactorios.

No ha eliminado las

El detergente empleado
era insuficiente o no era
el adecuado.

manchas difíciles antes

Aumente la cantidad de deter-

gente o utilice otro diferente.

Emplee productos especiales pa-

ra tratar las manchas difíciles.
de lavar las prendas.

Se ha ajustado la tempe-

ratura incorrecta.

Demasiada carga de co-

Asegúrese de ajustar la tempera-

tura correcta.

Reduzca la carga.
lada.

Una vez finalizada la revisión, conecte
el aparato. El programa continuará a
partir del punto en que se haya inte­rrumpido.

Si el problema se vuelve a producir,
póngase en contacto con el servicio
técnico.
Si la pantalla muestra otros códigos de
alarma, diríjase al servicio técnico.

ESPAÑOL

63

64

INSTALACIÓN

DESEMBALAJE

1.

Utilice los guantes. Retire la pelícu­la externa. Si es necesario, utilice
un cúter.

2.

Retire la cubierta de cartón.

3.

Retire los materiales del embalaje
de poliestireno.

4.

Retire la película interna.

5.

Abra la puerta y retire todos los
elementos del tambor.

6.

Extienda uno de los materiales de

ESPAÑOL

65

embalaje de poliestireno en el sue­lo detrás del aparato. Baje con cui­dado el aparato sobre el lado pos­terior. Tenga cuidado para no da­ñar los tubos.

7.

Retire la protección de poliestireno
de la base.

8.

Levante el aparato hasta la posi­ción vertical.

1

2

9.

Retire el cable de alimentación y el
tubo de desagüe de los soportes
de los tubos.

10.

Suelte los tres pernos. Utilice la lla­ve suministrada con el aparato.

11.

Extraiga los separadores de plásti­co.

66

– Se recomienda guardar el

embalaje y los pasadores de
transporte para cuando trasla­de el aparato.

– Si el aparato se suministra en

invierno, estación en la que se
dan temperaturas bajo cero.
Almacénelo a temperatura
ambiente durante 24 horas
antes de utilizarlo por primera
vez.

12.

Coloque tapones de plástico en los
orificios. Encontrará los tapones en
la bolsa del manual de instruccio­nes.

COLOCACIÓN Y NIVELADO

x4

• Instale la lavadora en el suelo sobre
una superficie plana y rígida.

• Asegúrese de que las moquetas no
impidan la circulación de aire por de­bajo del electrodoméstico.

• Cerciórese de que el aparato no en­tra en contacto con la pared u otros
armarios de cocina.

• Afloje o apriete las patas para ajustar
el nivel. El ajuste correcto del nivel
del aparato evita vibraciones, ruidos
y el movimiento del aparato cuando
está funcionando.

PRECAUCIÓN

20

O

45

O

No coloque cartón, madera ni
materiales equivalentes bajo las
patas del aparato para ajustar el
nivel.

EL TUBO DE ENTRADA

ESPAÑOL

• El aparato debe estar nivelado y es­table.

• Conecte el tubo al aparato. Gire el
tubo de entrada solo a la derecha o a
la izquierda. Suelte la tuerca anular
para ajustarla en la posición correcta.

67

O

O

20

20

No utilice ningún tubo de ex­tensión si el tubo de entrada es
demasiado corto. Póngase en
contacto con el servicio técnico
para cambiar el tubo.

O

O

45

45

• Conecte el tubo de entrada de agua
fría a una toma de agua fría con rosca
de 3/4.

PRECAUCIÓN

Asegúrese de que no haya fu­gas de los acoplamientos.

68

Dispositivo antifuga

El tubo de entrada tiene un dispositivo
antifuga. Este dispositivo evita las fugas
de agua del tubo por el desgaste nor­mal. El sector rojo de la ventana «A»
muestra este fallo.
Si esto ocurre, cierre el grifo de agua y
póngase en contacto con el servicio
técnico para cambiar el tubo.

A

DESAGÜE

Hay distintos procedimientos para co­nectar el tubo de desagüe:

Con la guía de plástico.

• En el borde de un fregadero.

• Asegúrese de que la guía de plástico
no se mueva cuando el aparato desa­gua. Acople la guía al grifo de agua
o a la pared.

• A un tubo vertical con orificio de ven­tilación.

Consulte la ilustración. Directamente
en un tubo de desagüe a una altura
mínima de 60 cm y máxima de 100
cm. El extremo de la manguera de
desagüe debe quedar siempre al ai­re; es decir, el diámetro interior de la
tubería de desagüe debe ser mayor
que el diámetro exterior del tubo de
desagüe.

Sin la guía de plástico.

Puede extender el tubo de de­sagüe hasta un máximo de 400
cm. Póngase en contacto con el
servicio técnico para el otro tu­bo de desagüe y la extensión.

ESPAÑOL

•A un desagüe.
Consulte la ilustración. Coloque el tu-

bo de desagüe en el sumidero y ase­gúrela con una brida. Asegúrese de
que el tubo de desagüe realiza un
bucle para evitar que las partículas
restantes entren en el aparato desde
el fregadero.

• Directamente a un tubo de desagüe
integrado en la pared de la habita­ción y apretando con una brida.

69

70

ESPAÑOL

71

www.aeg.com/shop 132932830-A-292011
