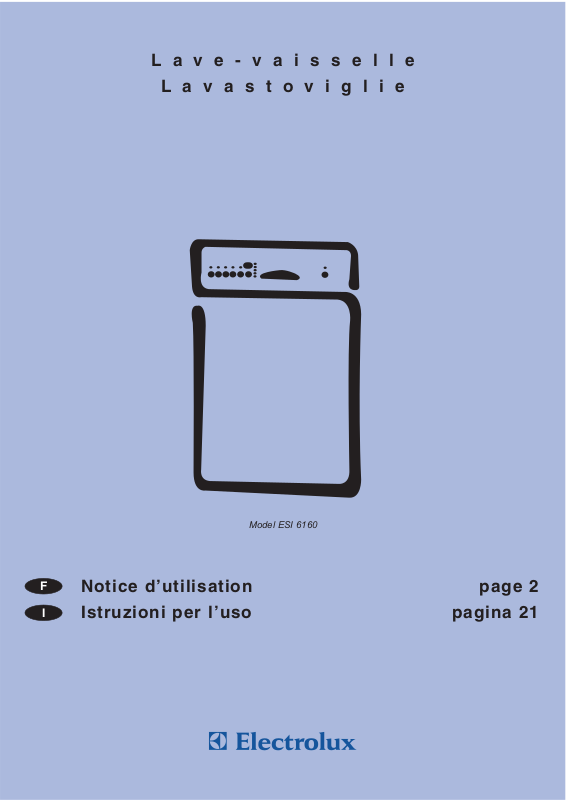

Lave-vaisselle

Lavastoviglie

Notice d’utilisation page 2
Istruzioni per l’uso pagina 21

Model ESI 6160

I

F

Avvertenze 22
Smaltimento 22
Lavare in maniera economica ed ecologica 22
Installazione 23

Inserimento nel vano di alloggiamento 23
Livellamento 23
Fissaggio 23
Collegamento all’alimentazione dell’acqua 23
Il tubo di carico con valvola di sicurezza 23
Collegamento allo scarico 24
Collegamento elettrico 24

Descrizione dell’apparecchiatura 25
Pannello comandi 26
Prima di usare la lavastoviglie per la prima volta 27

Regolazione del decalcificatore dell’acqua 27
Caricamento del sale rigenerante 28
Il brillantante 29

Nell’impiego quotidiano 30
Sistemazione delle posate e stoviglie 30
Il cesto inferiore 30
Il cesto porta posate 31
Il cesto superiore 31
Regolazione in altezza del cesto superiore 31
Il detersivo 32

Vari tipi di detersivo 33
Programmi di lavaggio 34
Avvio di un programma di lavaggio 35
Manutenzione 36

Pulizia dei filtri 36
Periodi di sosta prolungata 36
Rischi del gelo 36
Movimentazione 36

Cosa fare se... 37
Avvertenze per gli istituti di prova 39

Servizio dopo vendita 41

Vendita pezzi di ricambio 41
Consulente (cucina) / Vendita 41
Garanzia 41

Indice

21

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 72/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

Dimensioni Larghezza 59.6 cm

Altezza 86.8 - 94.8 cm
Profondità max. 57.5 cm
Profondità max. con porta aperta 119 cm

Collegamento elettrico: I dati nominali per il collegamento elettrico sono riportate sulla
Tensione/Frequenza targhetta matricola, posta sul lato della porta.
Potenza totale
Fusibile

Pressione acqua di alimentazione Min. 50 kPa (0.5 bar)

Max. 800 kPa (8 bar)

Capacità di carico 12 coperti

Caratteristiche tecniche

È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni future. In caso di vendita o
di trasferimento della stessa ad altro utente, assicurarsi che il libretto accompagni sempre la lavastoviglie per permettere
al nuovo proprietario di informarsi sul funzionamento e sui relativi avvertimenti.
La stessa cosa vale anche in caso di trasloco senza rimozione della lavastoviglie perché in dotazione all’abitazione.
Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente prima dell’installazione e
prima dell’uso della lavastoviglie.

Installazione

● Controllare che l’apparecchiatura non abbia subito alcun

danno durante il trasporto.
Non collegare mai un’apparecchiatura danneggiata.
Se la vostra lavastoviglie è danneggiata, contattare il vostro
rivenditore.

● Per motivi di sicurezza, non alterare o modificare la vostra

lavastoviglie in alcun modo.

● L’adattamento degli impianti elettrici ed idraulici per

l’installazione della lavastoviglie devono essere eseguiti solo
da personale qualificato.

● Fare attenzione che la lavastoviglie non appoggi sul cavo

di alimentazione o sui tubi di carico e scarico.

● I fianchi della lavastoviglie non devono essere in alcun caso

forati, per evitare di danneggiare i componenti idraulici
posizionati tra vasca e fianchi.

Sicurezza per bambini

● La lavastoviglie deve essere fatta funzionare solo da

persone adulte.

● I bambini non devono giocare con il pannello comandi e

l’apparecchiatura stessa.

● Gli elementi di imballaggio possono rivelarsi pericolosi per

i bambini, che potrebbero rischiare il soffocamento.
Si consiglia quindi di mantenere l’imballaggio al di fuori della
portata dei bambini.

● L’acqua all’interno della lavastoviglie non è potabile. Nel

caso che ci siano ancora residui di detersivo
nell’apparecchio permane una situazione di pericolo per i
bambini, che devono essere tenuti lontano dalla lavastoviglie
aperta.

● Si consiglia di tenere tutti i detersivi in un luogo sicuro al di

fuori della portata dei bambini.

Utilizzo quotidiano

● La lavastoviglie è progettata per il lavaggio di normali utensili

domestici. Oggetti contaminati da benzina, vernice, avanzi di
acciaio o ferro, prodotti chimici corrosivi acidi o alcalini,
solventi, non devono essere lavati in lavastoviglie.

● Evitare l’apertura della porta durante il funzionamento della

lavastoviglie, in particolare durante le fasi calde di lavaggio:
tale operazione potrebbe infatti provocare fuoriuscite
d’acqua calda. La lavastoviglie è comunque dotata di una
speciale sicurezza che, in caso di apertura della porta,
blocca immediatamente il funzionamento.

● Usare solo prodotti (sale, detergente, brillantante, etc.)

specifici per lavastoviglie.

● Al termine del carico e dello scarico delle stoviglie chiudere

sempre la porta per evitare di inciampare e farsi male.

● Non appoggiarsi o sedersi sulla porta aperta della

lavastoviglie.

● Dopo l’uso, è opportuno scollegare la lavastoviglie dalla rete

elettrica di alimentazione e chiudere il rubinetto dell’acqua.

● Eventuali riparazioni della lavastoviglie devono essere

eseguite da personale qualificato. Riparazioni improprie
possono porre l’utente in serio pericolo.
Se la vostra apparecchiatura necessita qualsiasi riparazione,
contattare il Centro di Assistenza Tecnica autorizzato ed
esigere sempre pezzi di ricambio originali.

Smaltimento

Smaltire il materiale di imballaggio della lavastoviglie
conformemente alle norme vigenti. Tutti i materiali utilizzati
sono riciclabili.

I componenti in materiale plastico sono contrassegnati da sigle
standard internazionali:
>PE< per polietilene, p.e. pellicole di imballaggio
>PS< per polistirolo, p.e. imbottiture (assolutamente prive di

CFC)

>POM <per poliossimetilene, p.e. morsetti in plastica
I cartonati sono in carta riciclata e devono essere smaltiti

tramite gli appositi contenitori per la raccolta differenziata della
carta.

Quando un giorno l’apparecchio dovrà essere messo
definitivamente fuori uso, renderlo inutilizzabile prima della sua
eliminazione.

Avvertimento! poiché i bambini, per gioco, potrebbero
chiudersi nell’apparecchio o trovarsi in altre situazioni di
pericolo, togliere la spina dalla presa di corrente, tagliare il
cavo della corrente ed eliminarlo. Manomettere il dispositivo di
chiusura dello porta in modo che la porta non si chiuda più.

Per un corretto smaltimento della lavastoviglie rivolgersi
all’Azienda Municipalizzata che provvede alla raccolta dei rifiuti
solidi urbani.

Lavare in maniera
economica ed ecologica

● Verificare che l’impianto decalcificatore dell’acqua sia

regolato correttamente.

● Non prelavare le stoviglie sotto l’acqua corrente.

● Selezionare sempre un programma di lavaggio idoneo al tipo

di stoviglie e al tipo di sporco.

● Evitare assolutamente sovradosaggi di detersivo, sale

speciale per lavastoviglie e brillantante.
Attenersi alle indicazioni date in questo libretto
istruzioni e a quelle fornite dalla casa produttrice di tali
sostanze.

Avvertenze

22

Avvertimento!
L’adattamento dell’impianto elettrico ed idraulico per
l’installazione deve essere eseguito solo da personale
qualificato.

Rimuovere tutte le parti di imballaggio prima di
posizionare la macchina.

Sistemare la lavastoviglie possibilmente nelle vicinanze di un
rubinetto per il carico dell’acqua e di uno scarico.

Inserimento nel vano di alloggiamento

Questa lavastoviglie è progettata esclusivamente per essere
inserita in un vano di incasso.

Attenzione!

Per l’applicazione del pannello sulla porta e l’incasso della
lavastoviglie, seguire attentamente le istruzioni riportate sulla
dima, fornita in dotazione.

Non sono richieste aperture supplementari per la ventilazione
della lavastoviglie, ma solo per il passaggio del cavo di
alimentazione elettrica e dei tubi di carico e scarico.

I piedini di regolazione ad ampia escursione permettono di
variare l’altezza della macchina.

Durante tutte le operazioni che comportano accessibilità a
componenti interni è indispensabile che la lavastoviglie sia
scollegata elettricamente.

Assicurarsi che i tubi di carico e scarico dell’acqua ed il cavo di
alimentazione elettrica non vengono schiacciati o piegati
durante l’inserimento della macchina nel vano di alloggiamento.

Livellamento

Un buon livellamento è indispensabile per la corretta chiusura
e tenuta idraulica della porta.

Assicurarsi che la porta della lavastoviglie si chiuda bene
senza attriti laterali.

Svitare o avvitare i piedini di appoggio regolabili fino a
raggiungere la chiusura ottimale della porta.

Fissaggio

La lavastoviglie deve essere assicurata contro il ribaltamento.
Accertarsi che le parti a cui la lavastoviglie viene fissata siano

adeguatamente ancorate ad una struttura fissa (muro, mobili
adiacenti).

Collegamento all’alimentazione
dell’acqua

La macchina può essere alimentata ad acqua fredda o calda
fino a 60°C max .
Noi consigliamo comunque l’allacciamento all’acqua fredda.
L’allacciamento all’acqua calda accorcia la durata dei
programmi ma può ridurre l’azione lavante sugli sporchi tenaci.

Allacciare il tubo di alimentazione ad un rubinetto con raccordo
da 3/4" o ad una presa d’acqua ad innesto rapido (Press­block).

Controllare che la pressione dell’acqua di alimentazione rientri
nei limiti descritti tra le "Caratteristiche tecniche".

Evitare piegamenti o strozzature del tubo che potrebbero
impedire o rallentare il passaggio dell’acqua.

L’estremità del tubo allacciata alla macchina è orientabile a
piacere previo allentamento della ghiera di fissaggio.

Riavvitare bene la ghiera di fissaggio per evitare perdite di
acqua.

(Si osservi che alcuni modelli di lavastoviglie hanno in
dotazione tubi di carico sprovvisti di ghiera di fissaggio,
pertanto questa operazione non è fattibile).

Se la lavastoviglie viene collegata a tubazioni nuove o rimaste
inutilizzate per lungo tempo, è consigliabile far scorrere l’acqua
per alcuni minuti prima di allacciare il tubo di alimentazione.
In tal modo si evita che depositi di sabbia o di ruggine vadano
ad otturare il filtrino sul tubo di alimentazione.

Non utilizzare, per l’allacciamento, vecchi tubi già
adoperati in precedenza.

La lavastoviglie é munita di dispositivi di protezione che
impediscono il riflusso dell’acqua di lavaggio nelle tubazioni
dell’acqua potabile e rispondono ai requisiti previsti dalle
normative di sicurezza vigenti in materia.

Il tubo di carico con valvola di sicurezza

La valvola di sicurezza si trova nella parte del tubo di carico
che viene collegato al rubinetto dell’acqua. Se durante il carico
di acqua il tubo ha delle perdite, la valvola di sicurezza blocca
l’entrata di acqua.

Collegare attentamente il tubo di carico:

- Il cavo elettrico per la valvola di sicurezza si trova all'interno
del tubo stesso. Non immergere il tubo di carico e/o la
valvola di sicurezza in acqua.

- Se il tubo di carico e/o la valvola di sicurezza sono
danneggiati, togliere immediatamente la spina dalla presa di
corrente.

- Il tubo di carico con valvola di sicurezza deve essere
sostituito da personale qualificato o da un centro di
assistenza tecnica autorizzato.

- Posizionare il tubo di carico in modo tale che non superi mai
l’altezza della parte inferiore della valvola di sicurezza.

Installazione

23

Collegamento allo scarico

L’estremità del tubo di scarico può essere collegata:

1. Al sifone dello scarico del lavello, fissandolo eventualmente

con una fascetta.

2. Agganciata al bordo del lavello utilizzando in questo caso

lo speciale gomito di plastica in dotazione. (Si osservi che

solo alcuni modelli di lavastoviglie prevedono questa
dotazione).

3. Ad un scarico murale dotato di apposito sfiato in aria,

avente un diametro interno di almeno 4 cm.

L’attacco dello scarico deve trovarsi ad un’altezza compresa tra
30 cm (minimo) e 100 cm (massimo) dal pavimento.

Il tubo di scarico può essere orientato indifferentemente verso
destra o sinistra.

Evitare piegamenti o strozzature del tubo che potrebbero
impedire o rallentare il deflusso dell’acqua.

Un’eventuale prolunga del tubo di scarico deve essere inferiore
ai 2 metri ed avere un diametro interno non inferiore a quello
del tubo in dotazione. Anche i raccordi utilizzati per il
collegamento dello scarico devono avere un diametro interno
non inferiore a quello del tubo di scarico.

Attenzione!
Le nostre apparecchiature sono dotate di una sicurezza che
impedisce il ritorno dell’acqua sporca all’interno della
lavastoviglie. Se il sifone dello scarico del vostro lavello ha
incorporato una valvola di non ritorno questa può impedire il
corretto scarico della lavastoviglie.
Vi consigliamo pertanto di rimuoverla.

,

Collegamento elettrico

I dati riguardanti il collegamento elettrico sono riportati sulla
targhetta matricola, posta sul lato della porta.

Prima di inserire la spina nella presa di corrente, accertarsi che:

1. La tensione di rete indicata sulla targhetta matricola
corrisponda alla tensione di rete presente sul luogo di
installazione.

2. Il contatore, le valvole limitatrici, la linea di alimentazione e
la presa di corrente siano dimensionati per sopportare il
carico massimo richiesto. Assicurarsi che la presa e la
spina siano fra loro compatibili senza l’interposizione di
riduzioni, prese multiple e adattatori vari. Nel caso, fare
sostituire la presa dell’impianto con una di tipo adatto.

Per separare la lavastoviglie dalla rete, staccate la spina.

Attenzione!
La spina deve rimanere accessibile anche dopo
l’installazione dell’apparecchio.

In caso di necessità di sostituzione del cavo di
alimentazione, rivolgersi ad un Centro di Assistenza
Tecnica autorizzato.

Attenzione!
Le norme antinfortunistiche prevedono che la
lavastoviglie sia collegata ad una efficace presa di
terra.
La casa costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non venga
rispettata.

24

CS18

25

1. Fermi cesto superiore

2. Regolatore del decalcificatore d’acqua

3. Tappo del contenitore sale

4. Contenitore detersivo

5. Pannello comandi

6. Targhetta matricola

7. Contenitore brillantante

8. Filtri

9. Mulinello inferiore

10. Mulinello superiore

11. Cesto superiore

Descrizione dell’apparecchiatura

IN153

Pulsanti selezione programmi: premere il pulsante

corrispondente al programma prescelto

Pulsanti multi-funzione: oltre alla selezione dei

programmi di lavaggio, con la combinazione di questi pulsanti
è possibile:

- regolare il livello del decalcificatore

- disattivare/riattivare l’erogazione di brillantante

- cancellare un programma in corso
(vedi paragrafi specifici)

Pulsante selezione DELAY TIME : permette di

posticipare l’inizio del programma da un tempo minimo di 1 ora
sino a 19 ore.

Nel visore digitale viene visualizzato:

- il livello sul quale è stato regolato il decalcificatore

- l’attivazione/disattivazione dell’erogazione di brillantante

- il tempo a finire del programma di lavaggio in corso

- le ore di partenza ritardata

- codici di intervento allarme

Spie controllo sale e brillantante: hanno il seguente

significato:

Durante lo svolgimento di un programma le spie sale e
brillantante rimangono spente anche se manca sale o
brillantante.

Pulsante opzione “ 3 in 1” : questa lavastoviglie è

dotata della funzione 3 in 1, che permette l’utilizzo ottimale dei
detergenti combinati "3 in 1".

Con questa funzione attivata, l’erogazione di sale
rigenerante e brillantante dai rispettivi contenitori viene
automaticamente interrotta e vengono disattivati gli
indicatori mancanza sale e brillantante.

Una volta selezionata, questa funzione (spia corrispondente
illuminata) resta attiva anche per ulteriori programmi di
lavaggio: per disattivarla bisogna premere il corrispondente

pulsante (spia corrispondete spenta).

26

Pannello comandi

1

2

3

Visore digitale

Pulsante opzione

3in1

Pulsante opzione

DELAY TIME

Tasto ON/OFF

Pulsanti

multi-funzione

Spie luminose

Pulsanti selezione programmi

si illumina quando manca il sale rigenerante nel
decalcificatore dell’acqua

si illumina quando manca il brillantante nell’apposito
contenitore

Programma in corso: si illumina quando il
programma inizia e rimane illuminata per tutta la
durata del programma.

si spegne quando il programma è terminato.
Se è impostata la funzione DELAY TIME, questa

spia rimane spenta fino a quando il conto alla
rovescia è terminato e si illumina quando il
programma inizia.
