AEG ESI6113 User Manual

Zmywarka do naczyń

INSTRUKCJA OBSŁUGI

ESI 6113

Spis treści

Wskazówki dotyczące bezpieczeństwa 3

Utylizacja starego urządzenia 3

Zmywanie ekologiczne i ekonomiczne 3

Wskazówki dotyczące instalacji 4

Zabudowa zmywarki 4 Wypoziomowanie 4 Przymocowanie do szafek 4 Podłączenie węża dopływowego 4 Wąż dopływowy z zaworem bezpieczeństwa 4 Podłączenie węża odpływowego 5 Podłączenie do instalacji elektrycznej 5

Opis zmywarki 6

Panel sterujący 7

Przed pierwszym włączeniem 8

Ustawienie zmiękczacza wody 8 Dosypywanie soli 9 Płyn nabłyszczający 9

Codzienna obsługa 10

Włożenie naczyń do zmywarki 10 Dolny kosz 10 Koszyk na sztućce 11 Górny kosz 11 Ustawienie wysokości górnego kosza 11 Dozowanie środka do zmywania 11

Różne rodzaje detergentów do zmywania 12

Tabela programów 13

Uruchomienie programu zmywania 14

Konserwacja i czyszczenie 15

Czyszczenie filtrów 15 Dłuższa przerwa w eksploatacji zmywarki 15 Ochrona przed zamarznięciem 15 Transportowanie zmywarki 15

Co zrobić, gdy ... 16

Serwis i części zamienne 17

Wskazówki dla instytutów kontrolnych 18

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej:

- dyrektywa Nr 73/23/EWG z 19.02.73 r. (niskie napięcia),

- dyrektywa Nr 89/336/EWG z 03.05.89 (łącznie ze zmianami) EMV.

Wymiary Szerokość 59.6 cm

Wysokość 81.8 - 87.8 cm Maks. głębokość 57.5 cm Maks. głębokość przy otwartych drzwiach 114 cm

Napięcie sieciowe / Częstotliwość Informacje dotyczące podłączenia elektrycznego są podane na tabliczce

znamionowej (na wewnętrznej krawędzi drzwi zmywarki).

Ciśnienie wody Minimalne 50 kPa (0.5 bar)

Maksymalne 800 kPa (8 bar)

Pojemność 12-osobowa zastawa stołowa

Poziom hałasu 49 dB(A) re 1 pW

Dane techniczne

Przed przystąpieniem do podłączenia i eksploatacji urządzenia prosimy o zapoznanie się z instrukcją obsługi. Instrukcja zawiera ważne informacje o bezpiecznej eksploatacji, instalacji i konserwacji zmywarki. Prawidłowo eksploatowana i konserwowana zmywarka będzie z pewnością służyć Państwu bez awarii przez długi czas.

Prosimy o zachowanie instrukcji obsługi przez cały okres używania zmywarki, a w przypadku przekazania urządzenia innemu użytkownikowi, należy pamiętać również o dołączeniu instrukcji obsługi.

Instalacja

•

Sprawdzić, czy urządzenie zostało uszkodzone w czasie transportu. Nie podłączać uszkodzonej zmywarki. W przypadku stwierdzenia usterki należy powiadomić sprzedawcę.

•

Urządzenie jest ciężkie. Dlatego należy zachować szczególną ostrożność podczas jego przemieszczania.

•

Wszelkie zmiany i modyfikacje zmywarki są niedozwolone ze względów bezpieczeństwa.

•

Należy zwrócić uwagę, aby zmywarka nie stała na przewodzie zasilającym.

•

Podłączenie zmywarki do instalacji wodno-kanalizacyjnej i

elektrycznej może wykonać wyłącznie uprawniony technik.

•

Nie wolno nawiercać bocznych ścianek urządzenia, ze względu na ochronę elementów hydraulicznych.

Bezpieczeństwo dzieci

•

Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe.

•

Nie wolno zezwalać dzieciom na manipulowanie elementami sterującymi, ani na zabawę przy zmywarce.

•

Elementy opakowania zmywarki stanowią poważne zagrożenie dla dzieci. Niebezpieczeństwo uduszenia! Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci.

•

Woda w zmywarce nie nadaje się do spożycia.Wewnątrz urządzenia mogą znajdować się osady z detergentów. Dzieci nie powinny znajdować się w pobliżu zmywarki, gdy jej drzwi są otwarte.

•

Środki do zmywania w zmywarce należy przechowywać w miejscu niedostępnym dla dzieci.

Użytkowanie

•

Zmywarka przeznaczona jest do użytku w gospodarstwie domowym. Nie wolno zmywać w zmywarce przedmiotów, które są zanieczyszczone benzyną, farbami, odpadami stalowymi lub żelaznymi, jak również elementów skorodowanych oraz zanieczyszczonych kwasami lub zasadami.

•

Nie należy otwierać drzwi zmywarki w czasie programu zmywania, gdyż gorąca woda może się wydobyć z jej wnętrza. Jeżeli jednak drzwi zostaną otwarte, włączy się blokada, która zatrzyma pracę urządzenia.

•

Do zmywania w zmywarce używać wyłącznie środków płynnych, proszków lub tabletek przeznaczonych do stosowania w zmywarkach do naczyń.

•

Długie i ostre sztućce ułożone pionowe stwarzają zagrożenie bezpieczeństwa użytkownika.

•

Długie i /lub ostre sztućce należy układać w położeniu poziomym, w górnym koszu.

•

Drzwi zmywarki powinny być zawsze zamknięte, chyba że wkładane lub wyjmowane są naczynia. Pozwoli to uniknąć ryzyka potknięcia się o drzwi i doznania obrażeń ciała.

•

Nie siadać i nie stawiać ciężkich przedmiotów na otwartych drzwiach zmywarki, gdyż może się ona przewrócić.

•

Po zakończeniu zmywania należy wyjąć wtyczkę z gniazdka zasilającego i zakręcić zawór wodny.

•

Prace konserwacyjne i naprawy urządzenia może wykonywać wyłącznie uprawniony technik z autoryzowanego zakładu serwisowego. Stosować wyłącznie oryginalne części zamienne.

•

Użytkownikowi nie wolno naprawiać urządzenia we własnym zakresie. Naprawy wykonywane przez osoby nieuprawnione mogą stać się przyczyną wypadku, lub poważnej awarii urządzenia.W przypadku wystąpienia usterki, należy zwrócić się do najbliższego autoryzowanego zakładu serwisowego. Do napraw stosuje się wyłącznie oryginalne części zamienne.

Utylizacja starego urządzenia

Materiały oznaczone odpowiednim symbolem nadają się do powtórnego przetworzenia - recyklingu.

Tworzywa sztuczne oznaczono następującymi symbolami: >PE< polietylen - folia opakowaniowa. >PS< polistyren - podkładki (bez zawartości FCKW). >POM< polioksymetylen - klamry z tworzywa sztucznego.

Części kartonowe wyprodukowano z surowców wtórnych, a elementy drewniane z drewna bez obróbki chemicznej .

Zmywarkę przeznaczoną do usunięcia z gospodarstwa domowego należy unieruchomić w taki sposób, aby uniemożliwić dzieciom zamknięcie się wewnątrz zmywarki i wyeliminować jakiekolwiek inne niebezpieczeństwo.

Uwaga! Wyjąć wtyczkę z gniazdka, odciąć przewód zasilania elektrycznego i uszkodzić lub zablokować zamek drzwi. Starą zmywarkę przeznaczoną do usunięcia z gospodarstwa domowego należy przekazać do miejsca recyklingu tego typu urządzeń, wyznaczonego przez lokalny urząd ds. ochrony środowiska naturalnego. Dzięki prawidłowej utylizacji starych urządzeń przyczyniamy się do ochrony środowiska naturalnego.

Symbol na urządzeniu lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do własciwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu tego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został kupiony.

Zmywanie ekologiczne i ekonomiczne

•

Upewnić się, że zmiękczacz wody został prawidłowo ustawiony.

•

Nie zmywać naczyń pod bieżącą wodą, przed włożeniem ich do zmywarki.

•

Wybrać program zmywania odpowiedni do rodzaju i stopnia zabrudzenia naczyń.

•

Nie używać nadmiernych ilości detergentu, soli i płynu nabłyszczającego. Przestrzegać zaleceń producenta zmywarki oraz detergentów.

Wskazówki dotyczące bezpieczeństwa

Podłączenie zmywarki do instalacji elektrycznej należy zlecić elektrykowi z odpowiednimi uprawnieniami. Podłączenie zmywarki do instalacji wodno-kanalizacyjnej należy zlecić instalatorowi z odpowiednimi uprawnieniami.

Przed rozpoczęciem instalacji należy usunąć wszystkie elementy opakowania.

Zmywarkę należy ustawić w pobliżu zaworu wodnego i odpływu wody do kanalizacji.

Zabudowa zmywarki

Zmywarkę można zabudować we wnęce lub pod blatem kuchennym

Uwaga!

Zapoznać się ze wskazó wkami dotyczącymi zabudowy oraz mocowania panelu frontowego na drzwiach, umieszczonymi na załączonym szablonie montażowym.

Należy pozostawić miejsce na wąż dopływowy i odpływowy oraz przewód zasilający, nie ma konieczności zostawiania przestrzeni na dodatkową wentylację urządzenia.

Zmywarka posiada regulowane nóżki, dzięki którym można ustawić urządzenie na odpowiedniej wysokości.

W czasie prac wymagających dostępu do wewnętrznych elementów zmywarki należy pamiętać, aby urządzenie nie było podłączone do zasilania elektrycznego.

Przy wsuwaniu urządzenia do wnęki pamiętać, aby węże i przewód zasilający nie zostały zgniecione lub skręcone.

Wypoziomowanie

Właściwe wypoziomowanie urządzenia jest niezbędne do prawidłowego zamykania i uszczelniania drzwi zmywarki.

Gdy urządzenie będzie właściwie wypoziomowanie, drzwi zmywarki nie będą ocierać się o ścianki szafki.

Jeżeli drzwi zamykają się nieprawidłowo, należy poluzować lub wkręcić nóżki regulacyjne, aż zmywarka będzie odpowiednio

wypoziomowana.

Przymocowanie do szafek

Zmywarka musi być zabezpieczona przed przewróceniem. Upewnić się, czy blat jest stabilnie umocowany do całej konstrukcji (sąsiadujące szafki, ściana).

Podłączenie węża dopływowego

Zmywarka może być zasilana wodą gorącą (maks. do 60°C) lub zimną. Zalecamy zasilanie zimną wodą. Zasilanie gorącą wodą nie jest wskazane w przypadku zmywania bardzo zabrudzonych naczyń, ponieważ skraca ono znacznie program zmywania. Zmywarka nie może być podłączona do zasilania gorącą wodą poprzez urządzenia elektryczne, np. przepływowe podgrzewacze wody.

Pamiętać o dokręceniu pierścienia mocującego. Wąż doprowadzający wodę nakręcić na zawór wodny z gwintem 3/4” lub szybkozłącze. Pierścień uszczelki będący na wyposażeniu należy założyć do końcówki węża i zakręcić.

Ciśnienie wody musi mieścić się w podanym zakresie („Dane techniczne”). Informacje o wartości ciśnienia wody można uzyskać w lokalnym zakładzie wodociągowym.

Należy unikać zagięć i załamań węża dopływowego. Wąż doprowadzający wodę może być podłączony zarówno z

prawej jak i z lewej strony zmywarki po odkręceniu pierścienia mocującego.

Ważne: Połączenia węża dopływowego muszą być dokręcone. Sprawdzić przed ustawieniem zmywarki w ostatecznej pozycji, czy nie ma wycieków wody. Należy pamiętać, że nawet

niewielkie wycieki wody mogą po pewnym czasie spowodować duże straty spowodowane zalaniem wodą.

(

Uwaga! NIE wszystkie modele zmywarek posiadają węże dopływowe i odpływowe wyposażone w pierścienie mocujące. W takim przypadku powyższe wskazówki nie dotyczą urządzenia).

Jeżeli zmywarka jest podłączona do rur nowych, lub rur, które nie były użytkowane przez długi okres czasu, zaleca się przed podłączeniem węża doprowadzającego, otworzenie na kilka minut przepływu wody. W ten sposób zapobiega się odkładaniu piasku i rdzy na wlotowym filtrze siatkowym i zatkaniu tego filtra.

Do podłączenia zmywarki nie używać starych węży, używanych przy poprzednich urządzeniach.

Nasze urządzenia są wyposażone w zabezpieczenie przed powrotnym napływem wody do zmywarki.

Wąż dopływowy z zaworem bezpieczeństwa

Po podłączeniu węża dopływowego o podwójnej ściance, zawór bezpieczeństwa znajduje się za kranem. Jeżeli wąż zacznie przeciekać w czasie poboru wody, zawór bezpieczeństwa odcina dopływ wody.

Podczas instalowania węża dopływowego należy zachować ostrożność:

- Przewód elektryczny zaworu znajduje się w wężu o

podwójnej ściance. Nie zanurzać węża dopływowego lub zaworu w wodzie.

- Jeśli wąż dopływowy lub zawór ulegnie uszkodzeniu,

należy natychmiast wyjąć wtyczkę przewodu zasilającego z gniazdka.

- Wąż dopływowy z zaworem może być wymieniony

wyłącznie przez pracownika autoryzowanego serwisu.

- Wąż dopływowy należy ułożyć tak, aby nie wystawał ponad

dolną krawędź zaworu.

Wskazówki dotyczące instalacji

Podłączenie węża odpływowego

Koniec węża odpływowego może być podłączony w następujący sposób:

1. do syfonu zlewozmywaka z zamocowaniem węża zaciskiem;

2. do odpływu usytuowanego na ścianie z otworem odpowietrzającym o minimalnej średnicy wewnętrznej 4 cm.

Podłączenie odpływu wody musi być usytuowane na wysokości 30 cm (minimum) i 100 cm (maksimum) od podłogi.

Wąż odpływowy może być podłączony zarówno z prawej, jak i z lewej strony zmywarki.

Należy unikać zagięć i załamań węża odpływowego, ponieważ w takich przypadkach może nastąpić odcięcie odpływu wody, lub znaczne jego ograniczenie.

Przedłużony wąż powinien leżeć na podłodze i może się unosić tylko podczas pobierania wody.

Jeżeli stosują Państwo przedłużenie węża odpływowego, należy pamiętać o tym, że przedłużenie węża nie może być dłuższe niż 2 m, a jego wewnętrzna średnica nie może być mniejsza od średnicy węża będącego na wyposażeniu zmywarki.

Wewnętrzna średnica złączek zastosowanych do połączeń przedłużenia odpływu wody nie może być mniejsza od wewnętrznej średnicy węża odpływowego.

Uwaga!

Nasze urządzenia są wyposażone w zabezpieczenie przed powrotnym napływem wody do zmywarki. Jeśli w syfonie odpływowym umywalki zainstalowany jest zawór zwrotny, wtedy może on uniemożliwić właściwy odpływ wody ze zmywarki. Dlatego zalecamy usunięcie zaworu zwrotnego.

Podłączenie do instalacji elektrycznej

Cała instalacja domowa musi być przystosowana do podanych na tabliczce znamionowej wartości (tj. gniazdka, przewody elektryczne, bezpieczniki, licznik).

Przed podłączeniem wtyczki przewodu zasilającego do ściennego gniazdka sieciowego należy upewnić się, czy:

1. Napięcie sieci zasilającej odpowiada wartościom podanym na tabliczce znamionowej.

2. Licznik, bezpieczniki, zasilanie elektryczne i gniazdko sieciowe są przystosowane do obciążenia podczas pracy zmywarki; czy gniazdko sieciowe i wtyczka przewodu zasilającego mogą ze sobą współpracować bez konieczności stosowania elementów pośrednich.

Aby wyłączyć zmywarkę z zasilania, należy wyjąć wtyczkę przewodu zasilającego z gniazdka.

Ważne! Wtyczka przewodu zasilającego musi być łatwo dostępna po instalacji urządzenia.

Wymianę przewodu zasilającego należy zlecić uprawnionemu technikowi z autoryzowanego serwisu.

Do podłączenia zmywarki nie wolno używać przedłużaczy i rozgałęziaczy.

Zmywarka musi być prawidłowo uziemiona.

Producent nie odpowiada za szkody spowodowane nieprzestrzeganiem przepisów bezpieczeństwa.

CS18

1. Ogranicznik górnego kosza

2. Regulacja stopnia twardości wody

3. Pojemnik na sól

4. Pojemnik na detergent

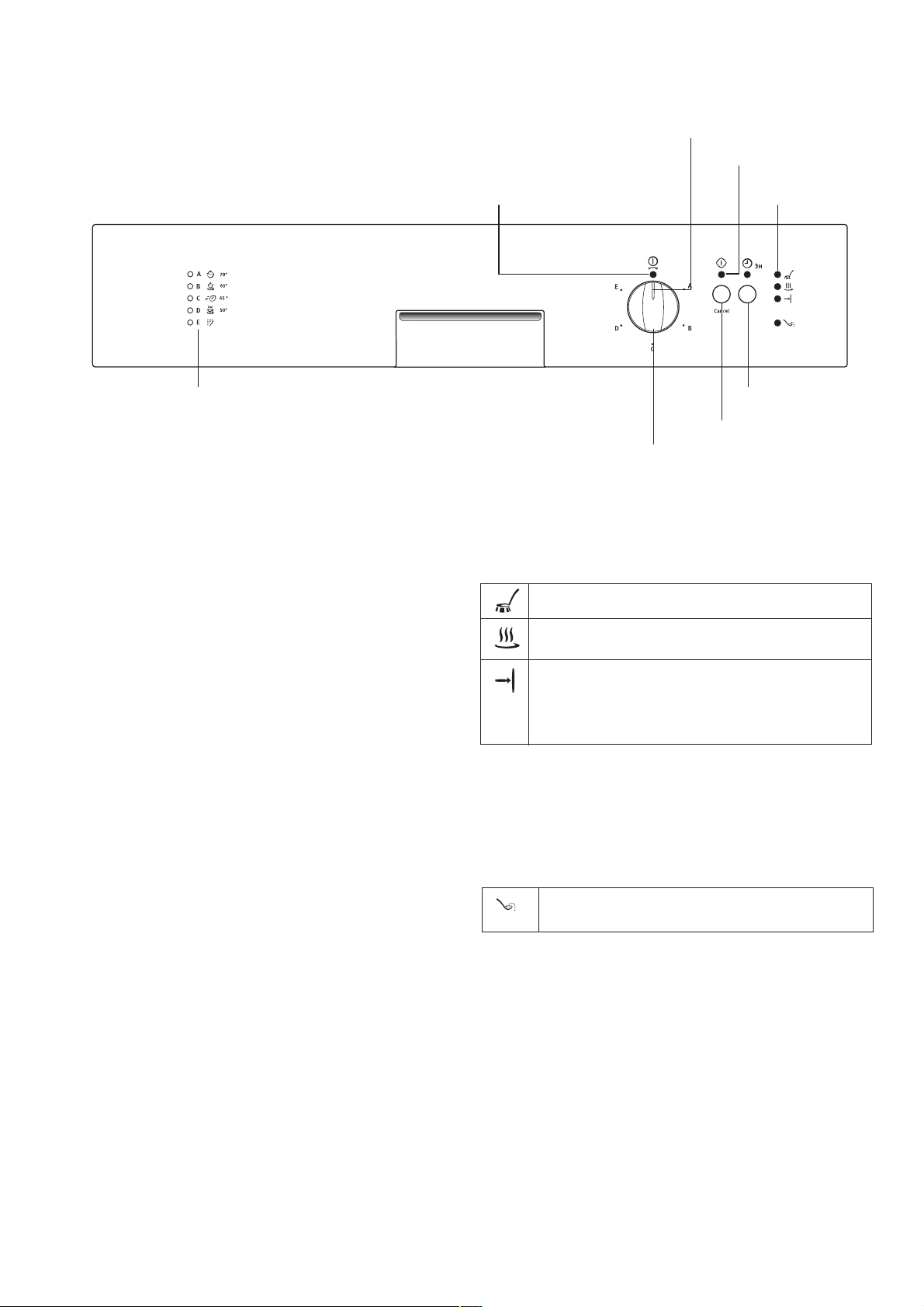

5. Panel sterujący

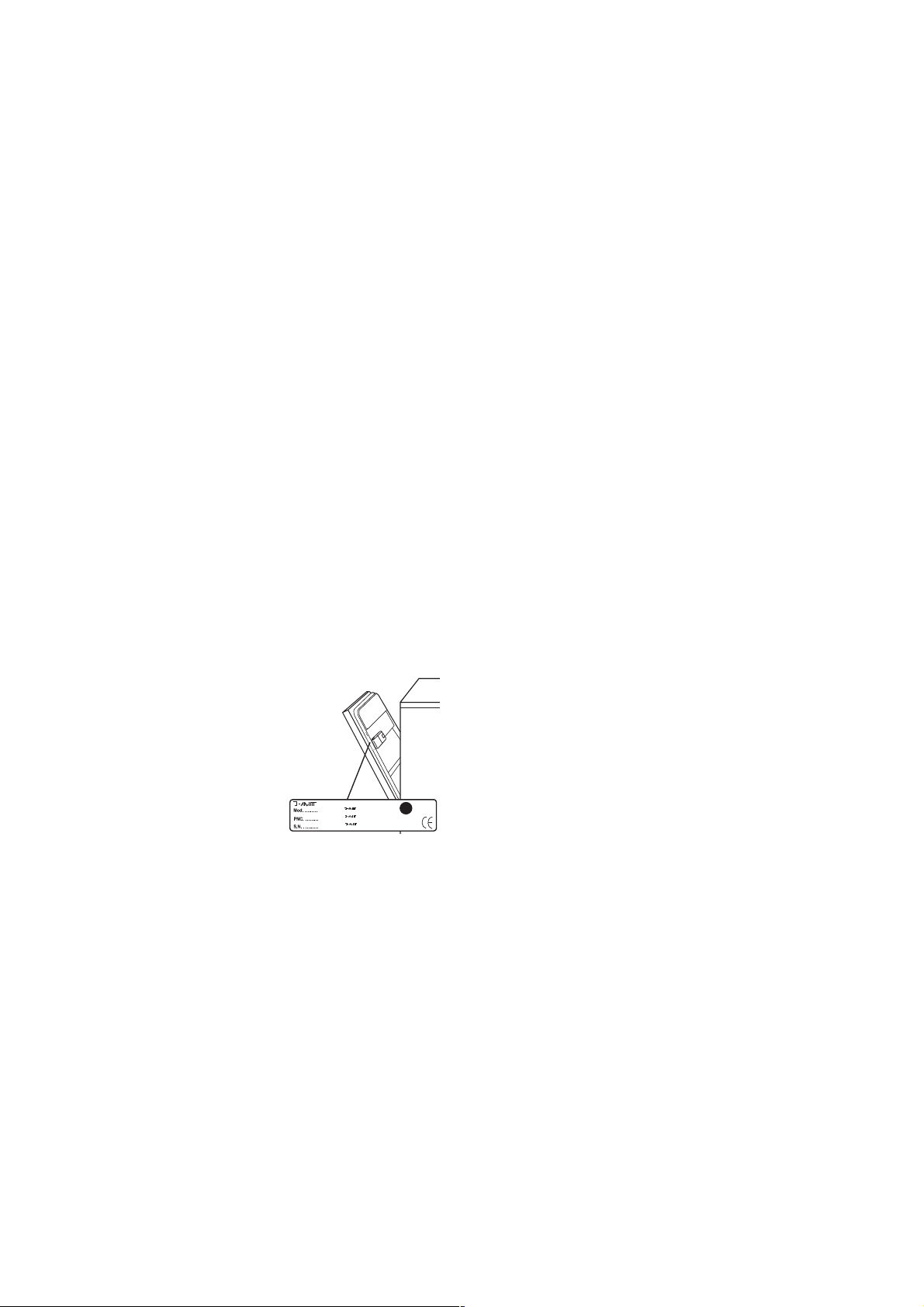

6. Tabliczka znamionowa

7. Pojemnik na płyn nabłyszczający

8. Filtry

9. Dolne ramię natryskowe

10. Górne ramię natryskowe

11. Górny kosz

Opis zmywarki

IN153
