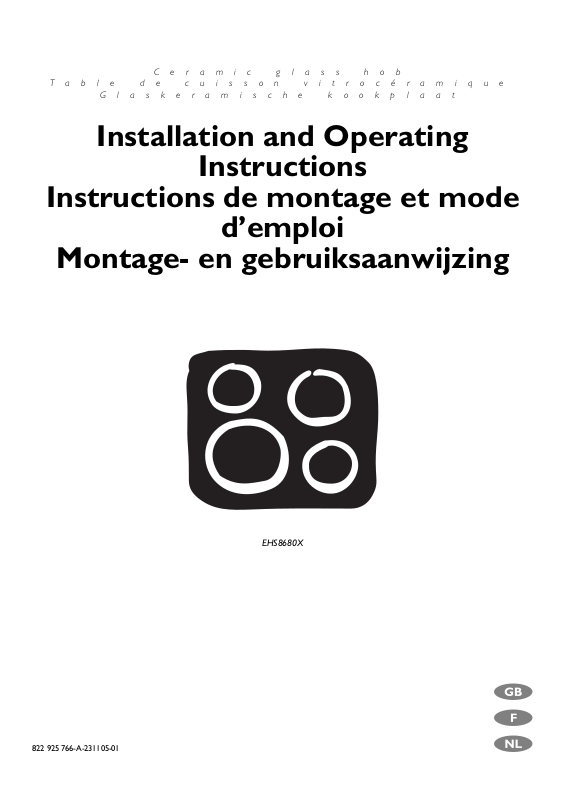

Ceramic glass hob
Table de cuisson vitrocéramique
Glaskeramische kookplaat
Installation and Operating
Instructions
Instructions de montage et mode
d’emploi
Montage- en gebruiksaanwijzing
822 925 766-A-231105-01
EHS8680X
g
f
l
Geachte klant,
Lees deze gebruiksaanwijzing zorgvuldig door en
bewaar de gebruiksaanwijzing zodat deze later kan
worden geraadpleegd.
Geef deze gebruiksaanwijzing door aan een eventuele volgende eigenaar van het apparaat.
De volgende symbolen worden in de
tekst gebruikt:
1 Veiligheidsvoorschriften
Waarschuwing! Aanwijzingen ten behoeve
van uw persoonlijke veiligheid.
Let op! Aanwijzingen om beschadiging van
het apparaat te voorkomen.
3 Aanwijzingen en praktische tips
2 Milieu-informatie
40
Inhoud
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Veiligheidsvoorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Beschrijving van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Uitrusting kookplaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Uitrusting bedieningsveld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Touch-control-sensorvelden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Indicaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Restwarmte-indicatie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Bediening van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Apparaat in- en uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Kookstand instellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Buitenste verwarmingskringen in- en uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Bedieningsveld vergrendelen / ontgrendelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Automatisch kooksysteem gebruiken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Kinderbeveiliging gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Timer gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Veiligheidsuitschakeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Tips voor koken en braden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Pannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Energiebesparing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Toepassingsvoorbeelden voor het koken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Wat is er aan de hand als …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Afvalverwerking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Montageaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
41
Gebruiksaanwijzing
1 Veiligheidsvoorschriften
3
Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garantie vervalt.
5 Dit apparaat is in overeenstemming met de
volgende EG-richtlijnen:
– 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn
– 89/336/EEG van 03.05.1989 EMC-richtlijn inclu-
sief aangepaste richtlijn 92/31/EEG
– 93/68/EEG van 22.07.93 CE-markeringsrichtlijn
Gebruik volgens de voorschriften
• Dit apparaat mag alleen in het huishouden worden
gebruikt voor het koken, braden en bakken van levensmiddelen.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Het is niet toegestaan het appaat om te bouwen of
te veranderen.
• Brandbare vloeistoffen, licht ontvlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof,
aluminium) niet op het apparaat of in de direct omgeving daarvan plaatsen of opbergen.
Veiligheid tijdens het gebruik
• Oververhit vet en olie is licht ontvlambaar. Laat het
apparaat niet zonder toezicht achter wanneer u
kookt met vet of olie (bijv. patat bakken).
• Wanneer u onoplettend bent tijdens het werken
met het apparaat, bestaat er risico op verbranding.
• Verwijder stickers en folies van het glaskeramiek.
• De snoeren van elektrische apparaten mogen niet
tegen het hete apparaatoppervlak resp. hete pannen aankomen.
• De kookzones moeten na ieder gebruik worden uitgeschakeld.
Veiligheid bij het schoonmaken
• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.
• Uit veiligheidsoverwegingen is het niet toegestaan
het apparaat met een stoom- of een hogedrukreiniger schoon te maken.
Voorkoming van beschadiging van
het apparaat
Veiligheid voor kinderen
• Houd kleine kinderen altijd uit de buurt van het apparaat.
• Grotere kinderen mogen alleen onder begeleiding
en toezicht met het apparaat werken.
• Om onbedoeld inschakelen door kleine kinderen of
huisdieren te voorkomen, is het aan te bevelen de
kinderbeveiliging te activeren.
Algemene veiligheid
• Het apparaat mag alleen worden gemonteerd en
aangesloten door een erkend elektro-installateur.
• Inbouwapparaten mogen alleen worden gebruikt
nadat deze zijn ingebouwd in voorgeschreven,
passende inbouwkasten en werkbladen.
• Bij storingen aan het apparaat of beschadiging van
het glaskeramiek (breuken, sprongen resp. scheuren) moet het apparaat worden uitgeschakeld en
worden losgekoppeld van het elektriciteitsnet, om
gevaar op elektrische schokken te voorkomen.
• Reparaties aan het apparaat mogen alleen worden
uitgevoerd door vakmensen.
• Het glaskeramiek kan worden beschadigd door
vallende voorwerpen.
• Door stoten met pannen kan de rand van het glaskeramiek beschadigd raken.
• Pannen van gietijzer of gietaluminium of pannen
met een beschadigde bodem kunnen bij het verschuiven het glaskeramiek bekrassen.
• Voorwerpen die kunnen smelten en gerechten die
kunnen overkoken, kunnen inbranden op het glaskeramiek en moeten direct worden verwijderd.
• Het droogkoken van pannen moet worden voorkomen. Hierdoor kan het kookgerei of glaskeramiek
worden beschadigd.
• De kookzones mogen niet worden gebruikt als er
geen pan of een lege pan op staat.
42
Beschrijving van het apparaat
Uitrusting kookplaat
Driekrings-kookzone
1050/1950/2700W
Eénkringskookzone
1200W
Bedieningsveld Tweekrings-kookzone
Braadzone
1400/2200W
700/1700W
Uitrusting bedieningsveld
Middelste/buitenste kring
aan/uit
Aan/uit
met controlelampje
Controlelampje
driekrings-zone
Indicatie
Kookstandkeuze
Kookzone-indicaties
Timerfunctie
Timer-indicatie
Timer
Lås
Controlelampje
braadzone
Controlelampje
tweekring
Buitenste kring
aan/uit
Buitenste kring
aan/uit
43
Touch-control-sensorvelden
Het apparaat wordt bediend door middel van touchcontrol-sensorvelden. Functies worden door het
aanraken van de sensorvelden gestuurd en door indicaties en akoestische signalen bevestigd.
De sensorvelden moeten van bovenaf worden aangeraakt, zonder andere sensorvelden te bedekken.
Sensorveld Functie
Aan/uit Apparaat in- en uitschakelen
Instellingen verhogen Kookstand/Tijd verhogen
Instellingen verlagen Kookstand/Tijd verlagen
Timer Timerkeuze
Vergrendeling Bedieningsveld ver-/ ontgrendeld
Schakeling driekringskookzone Buitenste verwarmingskring
in- en uitschakelen
Inschakeling tweekringskookzone Buitenste verwarmingskring
in- en uitschakelen
Braadzone Buitenste verwarmingskring in- en uitschakelen
Indicaties
Indicatie Beschrijving
¾ Kookzone is uitgeschakeld
u Warmhoudstand Warmhoudstand is ingesteld.
¿ - Ç Kookstanden Kookstand is ingesteld
a Automatisch kooksysteem Automatische kooksysteem is actief
e Fout Er is een storing opgetreden
h Restwarmte Kookzone is nog warm
l Kinderbeveiliging Vergrendeling/kinderbeveiliging is ingeschakeld
_ Veiligheidsuitschakeling Veiligheidsuitschakeling is actief
Restwarmte-indicatie
1 Waarschuwing! Verbrandingsgevaar door
restwarmte. Na het uitschakelen duurt het nog
enige tijd voordat de kookzones zijn afgekoeld. Let op de
h restwarmte-indicatie.
3 Restwarmte kan worden gebruikt voor het
smelten en warmhouden van gerechten.
44
Bediening van het apparaat
Apparaat in- en uitschakelen
Bedieningsveld Indicatie Controlelampje
Inschakelen 2 seconden aanraken
Uitschakelen 1 seconde aanraken
¾ / h brandt
h/ geen gaat uit
3 Na het inschakelen moet binnen ca.
10 seconden een kookstand of een functie
worden ingesteld, anders schakelt het apparaat automatisch uit.
Kookstand instellen
Bedieningsveld Indicatie
Verhogen aanraken
Verlagen aanraken Ç tot ¾
Uitschakelen en tegelijk aanraken ¾
u tot Ç
3 De warmhoudstand u ligt tussen ¾ en ¿.
Deze stand dient voor het warmhouden van
eten.
45
Buitenste verwarmingskringen in- en uitschakelen
Door de buitenste verwarmingskringen in of uit te
schakelen kunnen de verwarmingsvlakken worden
aangepast aan de grootte van de pannen.
3 Voordat een van de buitenste verwarmings-
kringen kan worden ingeschakeld, moet altijd
eerst de binnenste verwarmingskring zijn ingeschakeld.
Driekringskookzone Sensorveld Controlelampje
Middelste verwarmingskring
inschakelen
Buitenste verwarmingskring
inschakelen
Buitenste verwarmingskring
uitschakelen
Middelste verwarmingskring
uitschakelen
Tweekringskookzone Sensorveld Controlelampje
Buitenste verwarmingskring
inschakelen
Buitenste verwarmingskring
uitschakelen
Braadzone Sensorveld Controlelampje
Buitenste verwarmingskring
inschakelen
Buitenste verwarmingskring
uitschakelen
1-2 seconden aanraken Er brandt een controlelampje
1-2 seconden aanraken Er branden twee controlelampjes
1-2 seconden aanraken Het tweede controlelampje gaat uit
1-2 seconden aanraken Het eerste controlelampje gaat uit
1-2 seconden aanraken brandt
1-2 seconden aanraken gaat uit
1-2 seconden aanraken brandt
1-2 seconden aanraken gaat uit
Bedieningsveld vergrendelen / ontgrendelen
Het bedieningsveld kan met uitzondering van het
sensorveld ”Aan/Uit“ op ieder gewenst moment worden vergrendeld, bijv. om het wijzigen van de instellingen als gevolg van het met een lap afnemen, te
voorkomen.
Bedieningsveld Indicatie
Inschakelen aanraken
Uitschakelen aanraken eerder ingestelde kookstand
l (na 5 seconden)
3 Als u het apparaat uitschakelt, wordt de ver-
grendeling automatisch uitgeschakeld.
46
Automatisch kooksysteem gebruiken
Alle kookzones zijn met een autmatisch kooksysteem uitgevoerd. Bij het instellen van een kookstand
met , van
een bepaalde tijd op vol vermogen en schakelt vervolgens automatisch op de ingestelde kookstand terug.
¾ uitgaand, schakelt de kookzone voor
Bedieningsveld Mogelijke kook-
standen
Inschakelen
(alleen van
Uitschakelen aanraken
niet gebruiken aanraken Ç tot uÇ tot u
¾ uit)
aanraken
¿ tot Æa (na 5 seconden)
Æ tot ¿ / u Æ tot u
Indicatie
3 Wordt tijdens de kookactivering a een hogere
kookstand gekozen, bijv. van
wordt de kooktijd aangepast.
Á naar Ã,
3 Heeft de kookzone nog restwarmte (indicatie
h), wordt de kookactivering niet uitgevoerd.
De duur van de automatische kookactivering is afhankelijk van de ingestelde kookstand.
Kookstand Duur van de kookactivering
[min:sec]
v 0:30
1 1:00
2 1:40 2. 2:40
Tuss en stand
Duur van de kookactivering
[min:sec]
3 4:50 3. 5:30
4 6:30 4. 8:10
5 10:10 5. 12:20
6 2:00 6. 2:30
7 3:30
8 4:30
9 ---
47
Kinderbeveiliging gebruiken
De kinderbeveiliging voorkomt ongewenst gebruik
van het apparaat.
Kinderbeveiliging inschakelen
Stap Bedieningsveld Indicatie/signaal
1. apparaat inschakelen
(geen kookstand instellen)
2. aanraken tot het signaal klinkt akoestisch signaal
3. aanraken
Apparaat wordt uitgeschakeld. Kinderbeveiliging is ingeschakeld.
¾
l
Kinderbeveiliging uitschakelen
Stap Bedieningsveld Indicatie/signaal
1. apparaat inschakelen
2. aanraken tot het signaal klinkt akoestisch signaal
3. aanraken
Apparaat wordt uitgeschakeld. De kinderbeveiliging is uitgeschakeld.
l
Kinderbeveiliging tijdelijk uitschakelen
De kinderbeveiliging kan op deze manier eenmalig
worden uitgeschakeld; bij het volgende gebruik is de
kinderbeveiliging weer actief.
Stap Bedieningsveld Indicatie/signaal
1. apparaat inschakelen
2. en tegelijk aanraken
Tot de volgende keer dat het apparaat wordt uitgeschakeld, kan dit normaal worden gebruikt.
l
¾ / akoestisch signaal
48
Timer gebruiken
Alle kookzones kunnen tegelijk een van de beide Timerfuncties gebruiken.
Functie Vereisten Resultaat na verloop van de
tijd
Automatische uitschakeling bij een ingestelde kookstand akoestisch signaal
00 knippert
kookzone wordt uitgeschakeld
Kookwekker bij niet gebruikte kookzones akoestisch signaal
00 knippert
3 Als een kookzone wordt uitgeschakeld, dan
wordt tevens de ingestelde Timerfunctie uitgeschakeld.
3 Als additioneel bij een ingestelde kookwekker
bij deze kookzone een kookstand wordt ingesteld, dan wordt de kookzone na afloop van
de ingestelde tijd uitgeschakeld.
Kookzone kiezen
Stap Bedieningsveld Indicatie
1. 1xaanraken Controlelampje van de eerste kookzone knip-
pert
2. 1xaanraken Controlelampje van de tweede kookzone
knippert
3. 1x aanraken Controlelampje van de derde kookzone knip-
pert
4. 1xaanraken Controlelampje van de vierde kookzone knip-
pert
3 De kookstandweergave van de geselecteerde
kookzone dooft, totdat de timertijd wordt ingesteld.
3 Als het controlelampje langzamer knippert,
verschijnt de kookstandweergave weer en de
kookstand kan weer worden ingesteld of gewijzigd.
3 Als meerdere Timerfuncties zijn ingesteld, dan
wordt na een aantal seconden de kortste resterende tijd van alle Timerfuncties aangegeven
en knippert het bijbehorende controlelampje.
49
Tijd instellen
Stap Bedieningsveld Indicatie
1.
2. of van de
Na een aantal seconden knippert het controlelampje langzamer.
De tijd is ingeschakeld.
De tijd geeft de resterende tijd aan (loopt terug).
kookzone selecteren Controlelampje van de geselecteerde kookzone knippert
00 tot 99 minuten
geselecteerde kookzone aanraken
Timerfunctie uitschakelen
Stap Bedieningsveld Indicatie
1.
2. van de
Het controlelampje gaat uit.
De Timerfunctie voor de geselecteerde kookzone is uitgeschakeld.
kookzone selecteren Controlelampje van de geselecteerde kookzone knippert
sneller
Resterende tijd wordt aangegeven
De resterende tijd telt terug tot 00.
geselecteerde kookzone aanraken
Tijd wijzigen
Stap Bedieningsveld Indicatie
1.
2. of van de geselecteerde
Na een aantal seconden knippert het controlelampje langzamer.
De tijd is ingeschakeld.
De tijd geeft de resterende tijd aan (loopt terug).
kookzone selecteren Controlelampje van de geselecteerde kookzone knippert
sneller
Resterende tijd wordt aangegeven
01 tot 99 minuten
kookzone aanraken
Resterende tijd van een kookzone aangeven
Stap Bedieningsveld Indicatie
1. kookzone selecteren Controlelampje van de geselecteerde kookzone knippert
sneller
Resterende tijd wordt aangegeven
Na een aantal seconden knippert het controlelampje langzamer.
Akoestisch signaal uitschakelen
Stap Bedieningsveld Akoestisch signaal
1.
Akoestisch signaal gaat uit
50
aanraken Akoestische uitschakeling.
Veiligheidsuitschakeling
Kookplaat
• Als na het inschakelen van de kookplaat niet binnen ca. 10 seconden bij een kookzone een kookstand wordt ingesteld, schakelt de kookplaat
automatisch uit.
• Als een of meerdere sensorvelden langer dan ca.
10 seconden worden afgedekt, bijv. door een daarop geplaatste pan, klinkt een signaal en schakelt
de kookplaat automatisch uit.
• Wanneer alle kookzones worden uitgeschakeld,
schakelt de kookplaat na ca. 10 seconden automatisch uit.
Bedieningsveld
• Indien bij uitgeschakeld apparaat een of meer sensorvelden van het bedieningsveld langer dan tien
seconden worden afgedekt, klinkt een akoestisch
signaal. Het signaal schakelt automatisch uit als de
sensorvelden niet meer zijn afgedekt.
Kookzones
• Als een van de kookzones na een bepaalde tijd niet
is uitgeschakeld of als de kookstand niet wijzigt,
schakelt de betreffende kookzone automatisch uit.
Kookstand Uitschakeling na
V, 1 - 2 6 uur
3 - 4 5 uur
5 4 uur
6 - 9 1,5 uur
51
Tips voor koken en braden
3
Aanwijzing met betrekking tot
acrylamide
Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levensmiddelen, met name bij zetmeelhoudende
producten, een gevaar voor de gezondheid
door acrylamide veroorzaken. Om die reden
adviseren wij levensmiddelen zoveel mogelijk
bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen.
Pannen
• Goede pannen herkent u aan de panbodem. Die
moet zo dik en vlak mogelijk zijn.
• Pannen van email of met een aluminium of koperen
bodem kunnen verkleuringen op het glaskeramische vlak achterlaten. Deze verkleuringen kunnen
slechts met moeite of helemaal niet meer worden
verwijderd.
Energiebesparing
2 Plaats de pan al voor het inschakelen op de
kookzone.
2 Sluit pannen, indien mogelijk, altijd af met een
deksel.
2 Schakel de kookzones al voor het einde van
de kooktijd uit, om gebruik te maken van de
restwarmte.
2 De grootte van de panbodem moet overeen-
komen met de grootte van de kookzone.
52
Toepassingsvoorbeelden voor het koken
De gegevens in de volgende tabel dienen slechts als richtlijn.
Kook-
stand
0 nawarmte, uit-stand
V
1-2
2-3 Wellen
3-4
4-5 Koken
6-7
Kookproces Geschikt voor Duur Aanwijzingen/tips
Warm hou-
den
Smelten
Stollen Schuimomelet, bouillon met ei 10-40 min. Met deksel bereiden
Stomen
Stoven
Zacht
braden
Warm houden van gare gerechten Naar behoefte Afdekken
Hollandaisesaus,
smelten van boter, chocolade, ge-
latine
Wellen van rijst en melkgerechten
Verhitten van kant-en-klaarge-
rechten
Stoven van groente, vis
Vlees sudderen
Koken van aardappels 20-60 min.
Koken van grotere hoeveelhe-
den, eenpansgerechten en soep
Schnitzel, cordon bleu, karbona-
de, gehaktballen, braadworst, le-
ver, roux, eieren, omelets,
oliebollen
5-25 min. Tussendoor omroeren
Minimaal dubbele hoeveel-
25-50 min.
20-45 min.
60-150 min.
Voortdurend
bakken
heid vloeistof aan de rijst toe-
voegen, melkgerechten
tussendoor roeren
Bij groente weinig vocht toe-
voegen (een paar eetlepels)
Weinig vloeistof gebruiken,
bijvoorbeeld: max.
per 750 g aardappels
Tot 3 l vl oe is to f p lu s i ng re-
diënten
Tussendoor keren
¼ l water
7-8
9
Sterk
braden
Aan de kook
brengen
Aanbra den
Frituren
Aardappel koekjes, lende-
stukken, steaks, pannenkoeken
Aan de kook brengen van grotere hoeveelheden water, pasta koken, aanbraden van
vlees (goulash, stoofvlees), frituren van patates frites
5-15 min.
per pan
Tussendoor keren
53
Reiniging en onderhoud
1
Voorzichtig! Verbrandingsgevaar door restwarmte.
1 Let op! Bijtende en schurende schoonmaak-
middelen beschadigen het apparaat. Schoonmaken met water en handafwasmiddel.
1 Let op! Resten van schoonmaakmiddelen be-
schadigen het apparaat. Verwijder resten met
water en handafwasmiddel.
Reinig het apparaat na ieder gebruik
1. Maak het apparaat schoon met een vochtige doek
en een klein beetje handafwasmiddel.
2. Wrijf het apparaat droog met een schone doek.
Verwijder verontreinigingen
1. Plaats een glasschraper schuin op het glaskeramische vlak.
2. Verwijder verontreinigingen door de schraper over
het oppervlak te laten glijden.
3. Maak het apparaat schoon met een vochtige doek
en een klein beetje handafwasmiddel.
4. Wrijf het apparaat droog met een schone doek.
Soort vervuiling direct bij afgekoeld apparaat met
Suiker, suikerhoudende gerechten ja --Kunststoffen, aluminiumfolies ja --Kalk- en watersporen --- ja
Vetspatten --- ja
metaalachtig glanzende verkleuringen --- ja
*Glasschrapers en speciale schoonmaakmiddelen voor glas-
keramiek of roestvrij staal zijn verkrijgbaar in de vakhandel.
3 Hardnekkige verontreinigingen verwijderen
met een speciaal schoonmaakmiddel voor
glaskeramiek of roestvrij staal.
verwijderen
Glasschraper*
Speciaal schoonmaak-
middel voor glaskeramiek
of roestvrij staal*
3 Krassen of donkere vlekken in het glaskera-
miek kunnen niet meer worden verwijderd, zij
hebben echter geen invloed op het functioneren van het apparaat.
54
Wat is er aan de hand als …
Storing Mogelijke oorzaak Oplossing
De kookzones kunnen niet ingeschakeld worden of functioneren
niet
Er gaat een geluidssignaal af als
het apparaat is uitgeschakeld
De restwarmte-indicatie geeft niets
aan
De automatische kookactivering
schakelt niet in
Na het inschakelen van het apparaat zijn meer dan 10 seconden
verstreken
De kinderbeveiliging is ingescha-
l
keld
Er zijn meerdere sensorvelden te-
gelijk aangeraakt
De beveiligingsuitschakeling is ge-
activeerd.
De vergrendeling is ingeschakeld l
Het bedieningspaneel wordt geheel
of deels door voorwerpen afgedekt
De kookzone is slechts kort gebruikt en is daarom nog niet heet
De kookzone heeft nog een restwarmte
h
Apparaat nogmaals inschakelen
Kinderbeveiliging deactiveren (zie
het hoofdstuk ”Kinderbeveiliging“)
Raak slechts één sensorveld tegelijk aan
Eventueel op het bedieningsveld
liggende voorwerpen (pan, vaatdoek o.i.d.) verwijderen. Apparaat
nogmaals inschakelen.
De vergrendeling uitschakelen (zie
hoofdstuk ”Bedieningsveld vergrendelen/ontgrendelen“)
Verwijder de voorwerpen
Neem contact op met de klantenservice wanneer de kookzone toch
heet is.
De kookzone laten afkoelen
De hoogste kookstand is ingesteld
Ç
De kookstand wordt met het sensorveld ingesteld
Een zoemer is hoorbaar en het apparaat wordt automatisch ingeschakeld en na 5 sec. weer
uitgeschakeld, na 5 sec. klinkt nogmaals een zoemer.
_ brandt Oververhittingbeveiliging van de
Het sensorveld Aan/Uit wordt geblokkeerd, bijv. door een doek
kookzone is geactiveerd
De hoogste kookstand heeft hetzelfde vermogen als het automatische kooksysteem
1.Kookzone uitschakelen
2.De kookzone via het sensorveld
instellen
Geen voorwerpen op het bedieningsveld leggen
Kookzone uitschakelen Kookzone
nogmaals inschakelen
e en nummer wordt aangegeven Fout in de elektronica Apparaat een aantal minuten van
de voeding scheiden (zekering uit
de huisinstallatie nemen)
e en een minteken wordt weerge-
geven
Te sterke lichtinval op het bedieningspaneel, bijvoorbeeld fel zonlicht
Als na het inschakelen de fout
nogmaals wordt aangegeven, contact opnemen met de servicedienst
Verduister kort het bedieningspaneel, bijvoorbeeld met de hand. Er
gaat een geluidssignaal af en het
apparaat wordt uitgeschakeld.
Schakel het apparaat weer in.
e
55
Wanneer u de storing niet kunt verhelpen met de
hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze service-afdeling.
1 Waarschuwing! Reparaties aan het apparaat
mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot
aanzienlijke risico's voor de gebruiker leiden.
3 Bij een onjuiste bediening wordt het bezoek
van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.
Afvalverwerking
2
Verpakkingsmateriaal
De verpakkingsmaterialen zijn niet schadelijk
voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv.
>PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen
in de daarvoor bestemde containers.
2 Oud apparaat verwijderen
Het symbool W op het product of op de ver-
pakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld. Het
moet echter naar een plaats worden gebracht
waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit
product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden
kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met
het recyclen van dit product, neemt u het best
contact op met de gemeentelijke instanties,
het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het
product hebt gekocht.
56
Montageaanwijzing
Veiligheidsvoorschriften
De geldende wetten, voorschriften, richtlijnen en normen in het land van gebruik moeten worden nageleefd (veiligheidsvoorschriften, vakkundige en
volgens de voorschriften uitgevoerde recycling enz.).
De montage mag alleen door een vakman worden
uitgevoerd.
De minimale afstanden ten opzichte van andere apparaten en meubels moet worden gehandhaafd.
Onder het apparaat moet een beschermbodem
worden gemonteerd.
De snijvlakken van het werkblad moeten met een geschikt afdichtingsmateriaal beschermd worden tegen vochtigheid.
De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad.
Tussen het apparaat en het werkblad mag geen siliconendichtmiddel worden aangebracht.
Voorkom het plaatsen van het apparaat direct naast
deuren of onder ramen. Openklappende deuren en
openspringende ramen kunnen anders het kookgerei
van de kookplaat stoten.
1 WAARSCHUWING!
Risico op verwonding door elektrische stroom.
• Op de netaansluitklem staat spanning.
• Netaansluitklem spanningvrij maken.
• Houd u aan het aansluitschema.
• Houd u aan de veiligheidsvoorschriften met be-
trekking tot elektrotechniek.
• Garandeer de contactbescherming door vakkundige inbouw.
• Laat de elektrische aansluiting uitvoeren door een
erkend installateur.
Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroefzekeringen moeten uit de
fitting geschroefd worden), aardlekschakelaar en veiligheidsschakelaars.
1 LET OP!
Beschadigingen door elektrische stroom.
Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.
• Klemaansluitingen vakkundig uitvoeren.
• Zorg ervoor dat het snoer niet wordt belast door
trekken.
• Bij een aansluiting met 1- of met 2-fasen dient
steeds de juiste en passende netaansluitng van het
type H05BB-F Tmax 90° (of hoger) te worden ingezet.
• Als de aansluitkabel van dit apparaat beschadigd
is, moet deze door een speciale aansluitkabel (type
H05BB-F Tmax 90°; of hoger) worden vervangen.
Deze is verkrijgbaar bij de service-dienst.
In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm
met alle polen van het net te scheiden.
57
Service
Controleer bij technische storingen eerst of u met
behulp van de gebruiksaanwijzing (hoofdstuk „Wat te
moet doen als…“) het probleem zelf kunt oplossen.
Wanneer u het probleem niet kunt oplossen, neemt u
contact op met onze service-afdeling.
Om u snel te kunnen helpen, hebben wij de volgende
gegevens nodig:
– Modelaanduiding
– Productnummer (PNC)
– Serienummer (S-No.)
(u vindt deze nummers op het typeplaatje)
– Soort storing
– Eventuele foutmelding die het apparaat aangeeft
– cijfer- of lettercombinatie bestaande uit drie posi-
ties, van de glaskeramische industrie
Om ervoor te zorgen dat u de benodigde nummers
van uw apparaat bij de hand heeft, raden wij u aan
deze hier te noteren:
Modelaanduiding: .....................................
PNC: .....................................
S-No: .....................................
58
Assembly / Montage
59
60
Rating Plate / Plaque signalétique / Typeplaatje
EHS8680X
55HCD68AO
ELECTROLUX
230 V 50Hz
949 592 127
7,8kW
61
62
63
Subject to change without notice
Sous réserve de modifications
822 925 766-A-231105-01 Wijzigingen voorbehouden
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products
(such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
