325 87-8455 Rev. 1-401
ISTRUZIONI PER L'USO E PER IL
MONTAGGIO
Modello n. EHT 332X
From the Electrolux Group. The world´s No.1 choice.
Il Gruppo Electrolux e’ il piu’ grande produttore mondiale di apparecchiature per la cucina, per la pulizia e di
attrezzature per il giardinaggio e per uso forestale. Oltre 55 milioni di prodotti del Gruppo Electrolux ( quali
frigoriferi, cucine, lavabiancheria, lavastoviglie, aspirapolvere, motoseghe e rasaerba ) vengono vendute ogni
anno in piu’ di 150 Paesi del mondo per un valore di circa 14 miliardi di dollari.
16
IT
1
Page 2
Argomenti Pag.
Campo D'uso .................................................................................................. 3
Controllo .................................................................................................... 3
Grandezza di pentola ....................................................................................... 3
Avvertimento................................................................................................... 3
Sicurezza .................................................................................................... 3
Difetti .................................................................................................... 4
Marchiatura .................................................................................................... 5
Coperchio del bruciatore/anello del bruciatore ................................................ 6
Elettroco d'accensione (A) ............................................................................. 7
Sondoa termica (B) ......................................................................................... 7
Accensione .................................................................................................... 8
Manutenzione e pulizia .................................................................................... 9
Montaggio .................................................................................................. 10
Dati tecnici .................................................................................................. 13
E'importante conoscere le funzioni del fornello ed é per questo che Vi pregiamo di
leggre attentamente questo manuale, prima di iniziare ad usare il fornello. Se
seguiret le istruzioni, Vi garantiamo che le esigenze e la aspettative che aveate,
quando avete scelto il vostro fornello ELECTROLUX, saranno soddisfatte
Cordiali saluti
ELECTROLUX
2
15
Page 3
Campo D'uso
L'unitá è soltanto per uso in case
private.
Controllo
Controllare che la merce non è
danneggiata. Eventuali danni di
trasporto devono essere comunicati, al
più tardi 8 giorni dopo la ricezione, al
Vostro venditore. Controllare che l'
apparecchio corrisponde
all'ordinazione/l'acquisto. Se prendete
nota della denominazione del modello,
del numero di prodotto e di serie al
momento della ricezione, avete pronte
tutte le informazioni.
Questi numeri devono essere informati
in caso di una chiamatat di servizio. La
targhetta del tipo è collocaata al lato
inferiore della "dropinette".
Grandezza di pentola
Per il bruciatore medio si raccomanda
una grandezza di pentola di 130-210
mm.
Per il bruciatore grande si raccomanda
una grandezza di pentola di 180-280
mm.
conversione da un tipo di gas ad un
altro, devono essere effettuai soltanto
da un installatore autorezzato di acqua,
gas e sanità.
Sicurezza
Ad ogni qualità di gas del mercato gas di città, gas naturale o gas liquido,
è stata aggiunta una materia odorante,
in modo che il consumatore possa
scoprire una eventuale falla
nell'installaqione. In caso di odore di
gas o di un'altra forma di funzione
difettosa dell'apparecchio - chiudere la
tubazione pricipale del gas o il
rubinetto della bonbola, e rivolgete Vi
all'installatore autorizzato di acqua,
gas e sanità, i al Vostra fornitore del
gas.
Si raccomanda che vena effettuata
un'ispezione di manutenzione del gas
per controllare se l'installazione è
stagna ed il funzionamento
dell'apparecchio, al minimo ogni 3
anni. Parlate di questo con il Vostro
installatore autorizzato di acqua, gas e
sanità.
14
Avvertimento
L'installazione ed il collegamento del
gas dev'essere effettuato soltanto da un
installatiore autorizzato di acqua, gas e
sanità.
Eventuali riparazioni di importanza per
la tecnica del gas, nonchè la
3
Page 4
Defetti
Dati tecnici
Domanda
Non c'è una scintilla all'accensione?
Quando si molla il bottone di
comando, il becco a gas si spegno di
nuovo?
Il becco a gas brucia molto
irregolarmente?
Risposta
Controllare se il collegamento di 220V
inserito nella presa. Il relè di corrente
sbagliata può essere staccata. La
valvola si è fulminata.
Il bottone di comando non è stato
premuto per abbastanza tempo, o non è
stato premuto fino in fondo.
Vedere si il coperchio è montato bene,
p.es. dopo la pulizia.
Tipo di gas: Regolato per gas naturaleG20 - 20
mbar
Gategoria e pressione:
IT: lll1a2H3 + -8 -20 -28/37 mbar
Mass. carico nominale Q secondo H
Bruciatore = 1,9 kW x1
Grande bruciatore = 3,0 kW x1
Totale 4,9 kW
Mass. consumo nominale di gas:
Gas naturale 480 l/h
Gas liquido 368 g/h
Gas di citta 1100 l/h
FSD: L'unitá cucina ha rubinetti di gas
completamente garantiti (sicurezza
termica).
HS = Potere calorifico superiore
Q = Carico nominale, condizione
standard.
Tensione: 220-230 V
Transformatore d'accensione: 50 Hz 0,6 VA
Riduzione di rumore radio:
vigente di rettiva mento radio.
S
Burner 2
Questo apparecchio a gas ha l'approvazione
ed il marchio in quanto é conforme alla
direttiva per apparecchi a gas (90/396/CEE),
alla direttiva per bassa tensione (73/23/CEE) e
alla direttiva EMC (89/336/CEE) incluse le
modifiche di direttiva approvate.
4
13
Burner 1
Page 5
Marchiatura
Installazione gas
Secondo le esigenze locali per gli
apparecchi di cottura a gas.
L'installazione del gas deve essere
effettuata solo da personale
autorizzato. Circa i tipi di gas, vedi
la specifica tecnica.

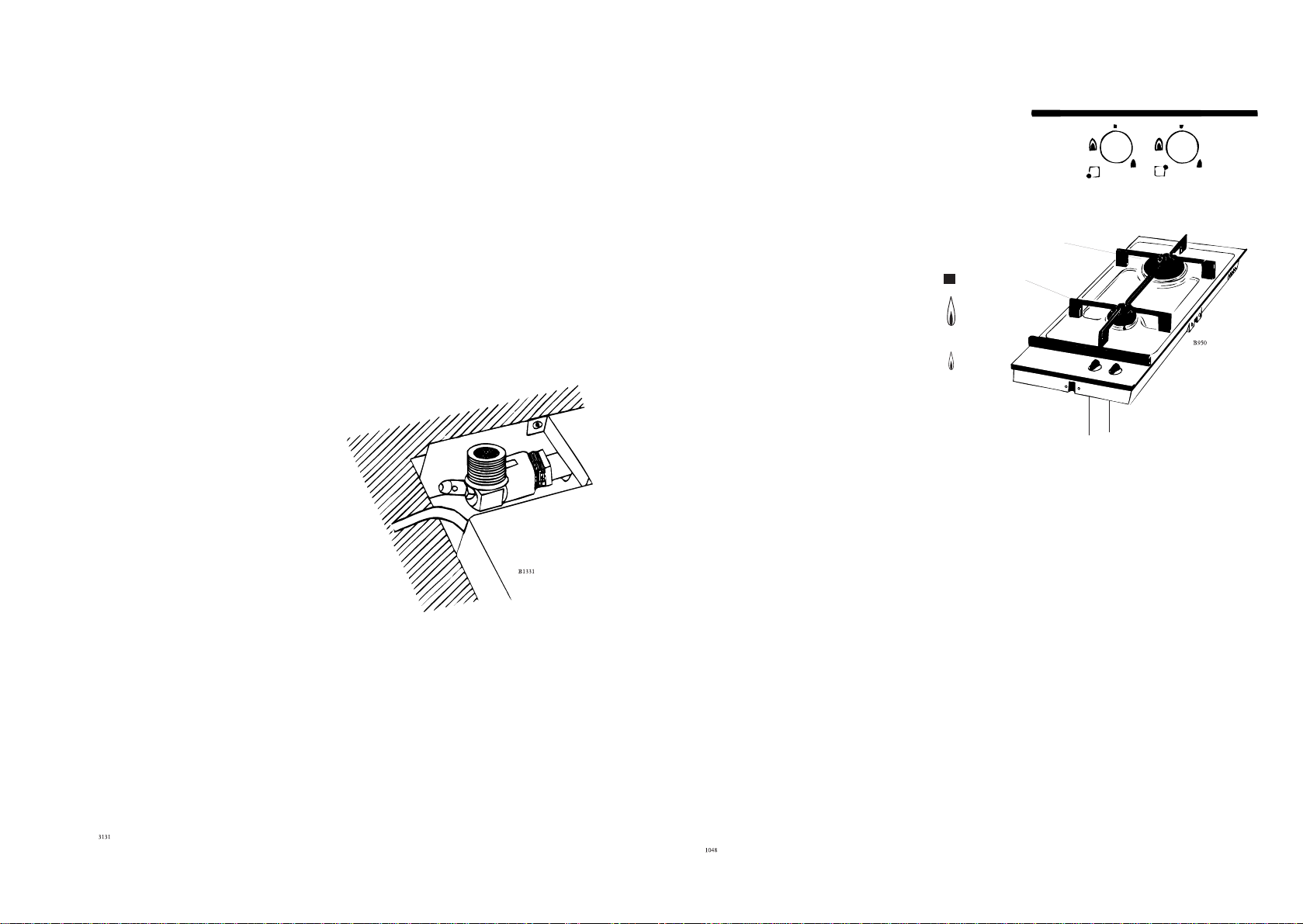

Collegamento gas
L'alimentazione gas è situata in
basso sul retro dell'apparecchio. La
presa è provvista di filettatura
conica da ½" gas (vedi fig. 1). Se
l'apparecchio deve essere collegato
ad una bombola gas, è necessario
effettuare la conversione usando la
serie di modifica da richiedere.
Prova a pressione
L’unità deve essere provata a150
mbar max.
Vicino ad ogni bottone di comando ci
sono dei segni che indicano quale
bruciatore viene regolato dal bottone di
comando in questione.
Ogni bottone di comando ha una scale
graduale munita di marchiature.
Posizione spenta:
Fuoco massimo:
Fuoco minimo:
Bruciatore 2
Bruciatore 1

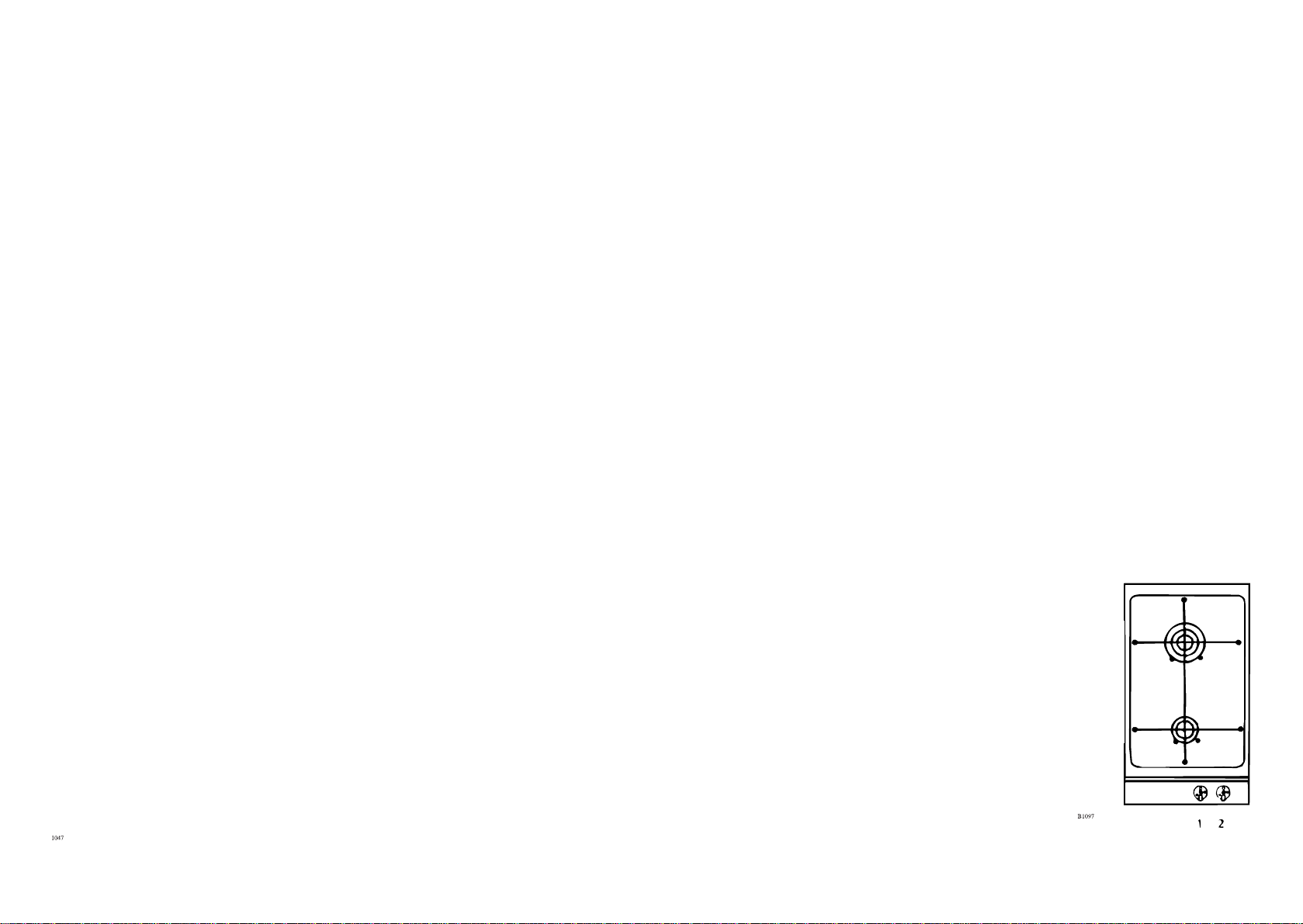

1 2
12
5
Page 6
Coperchio del bruciatore/
anello del bruciatore
Il coperchio del bruciatore forma
insieme con l'anello del bruciatore "un
vano" dove ha luogo il mescolamento
definitivo del gas e dell'aria, in modo
che il gas possa bruciare in modo
corretto.

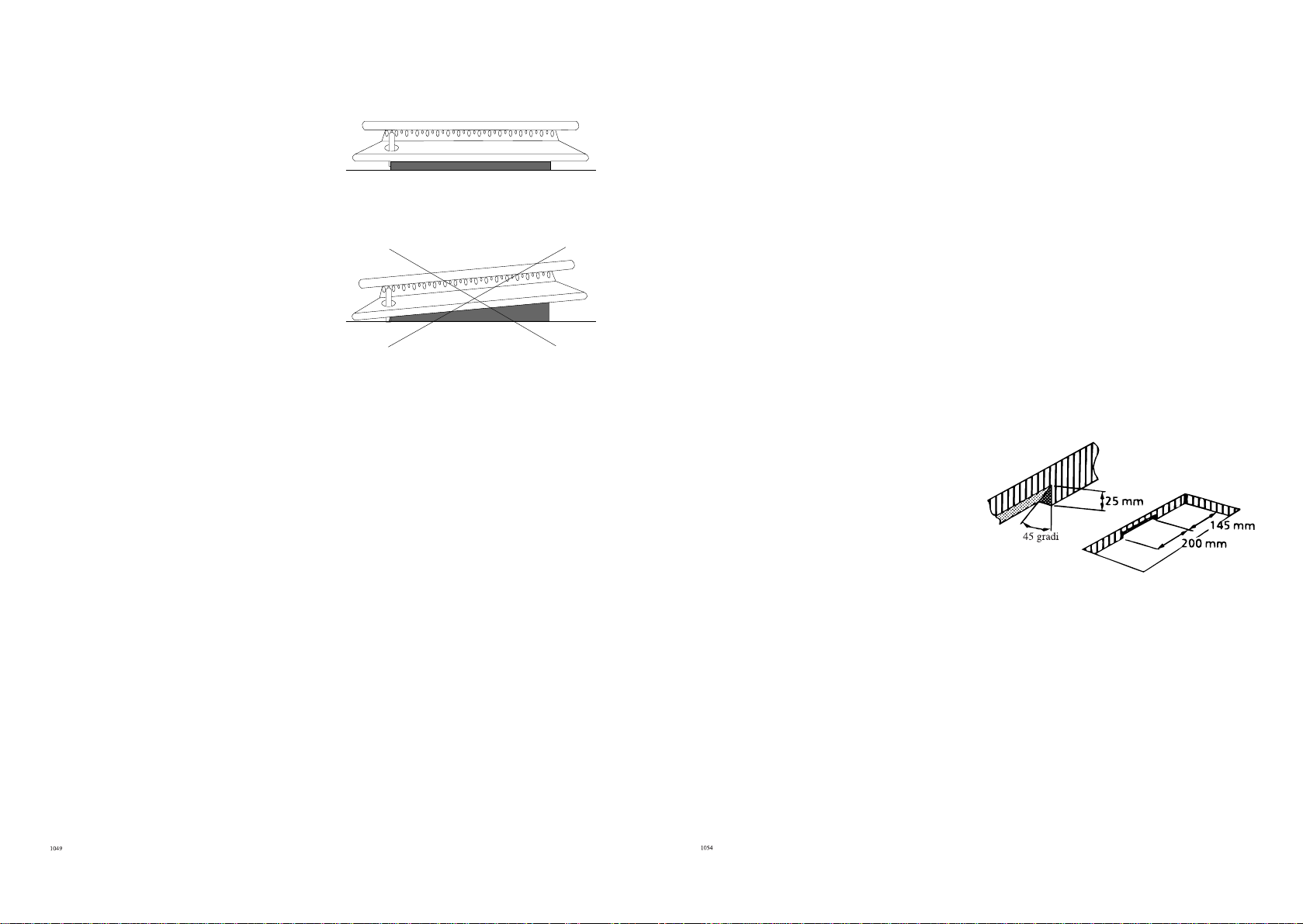

NB! E'molto importante che il singolo
coperchio di bruciatore/anello di
bruciatore è collocato in modo corretto
sui bruciatore. L'anello di bruciatore è
munito di buchi per l'elettrodo
d'accensione e per la sonda termica.
Se il coperchio del bruciatore/l'anello
del bruciatore sono in posizione storta,
il becco di gas brucia in modo
sbagliato, e si possono distruggere in
breve tempo.
Correto
Sbagliato
Misure lineari esterne delle
unità
145 mm:
Cappe aspiranti
290 mm:
Piano contura con
2 piastre elettriche
2 fuochi a gas
vetroceramica 2 piastre
580 mm:
Piani di cottura
4 fuschi gas
vetriceramica 4 piastre
Bistecchiera eletrica
Grill/friggitricp
Montaggio di un unico piano
cottrua
Quando si deve montare
un'apparecchiatura da sola (sia essa a
grandezza naturale oppure di fomato
ridotto) su di un piano d'appoggio di
spessore superiore a 30 mm, bisogna
praticare un'apposita incisione su ambo
i lati del foro da incasso, come illustrato
nel disegno che segue. Queste incisioni
servono per far passare i cavi elettrici.
Coperchio di vetro
Se è stato installato un coperchio di
vetro, questo dovrà essere tenuto
sempre aperto, quando l'apparecchio è
in funzione (lampadina di
funzionamento accesa).
6
11
Page 7
Montaggio
Il fonello può essere montato in
qualsiasi piano-cusina con uno
spessore dai 28 ai 40 mm.
Altezza libera
La distanza da una eventuale mensola
o la parte superiore di un armadietto
sotto il fornello deve essere di almeno
55 mm.

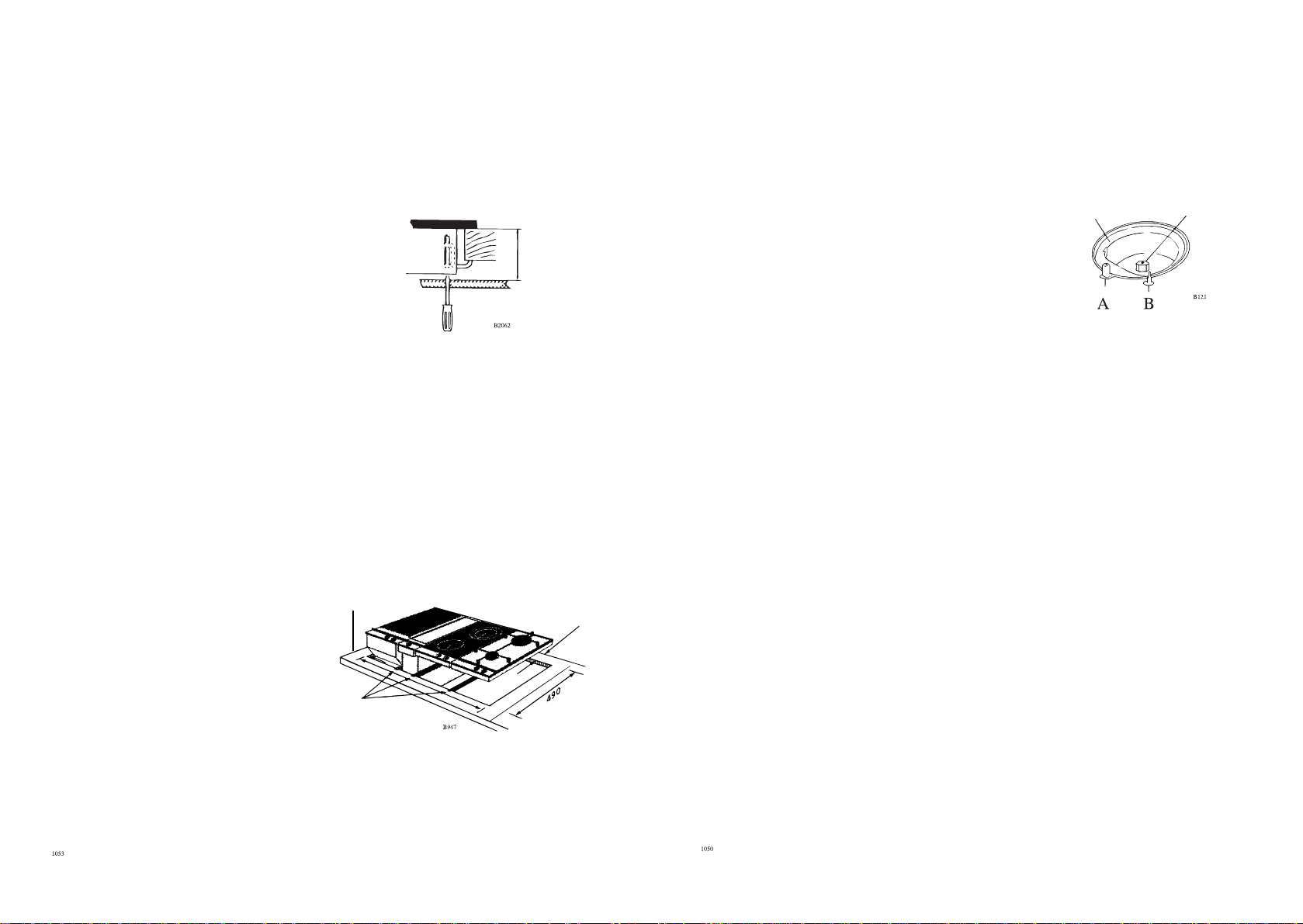

Fissaggio
Svitate i supporti di fissaggio tanto da
poterli girare sotto il piano-cucina.
Fissate i supporti al piano avvitandoli
con un cacciavite.
Misure di taglio
Il buco per la combinazione scelta
viene segato come un'apertura
rettangolare.
La larghezza del buco è per tutte le
combinazioni sempre: 490 mm.
Lunghezza del buco: la somma totale
della misura lineare esterna di tutte le
unità -20 mm.
Distanza minima
alla parete:
150 mm
MIN 55
Distanza minima
alla parete (materiale
incombustibile):
50 mm
Elettroco d'accensione (A)
Ogni bruciatore ha un'elettrodo di
accensione per l'accensione elettrica.
Finchè il bottone di comando viene
tenuto premuto, l'impianto
d'accensione automatica provvede in
modo che salti una scintilla tra
l'elettrodo d'accensione e l'anello del
bruciatore.
Sonda termica (B)
L'unità ha rubinetti di gas
completamente garantiti (sicurezza
termica). Se il becco a gas si dovesse
spegnere, la sonda termica provvede in
modo che la sicurezza termica del
rubinetto gas chiuda automaticamente
ed entro breve tempo il rifornimento di
gas (mass. 90 sec.)
NB! Finchè il pulsante di comando
viene premuto con la mano, il gas può
sempre passare.
Ugello principale
Sostegno del bruciatore
Montaggio delle traverse di
rafforzamento
Con ogni unità di 2 piano di cottura
viene fornita una traversa di
rafforzamento. Una traversa di
rafforzamento dev'essere montata tra
ogni unità. La traversa non dev'essere
avvitata nel piano della tavola, ma
viene tenuta ferma nella montatura
dell-unità.
Traversi di
rinforzo
10
7
Page 8

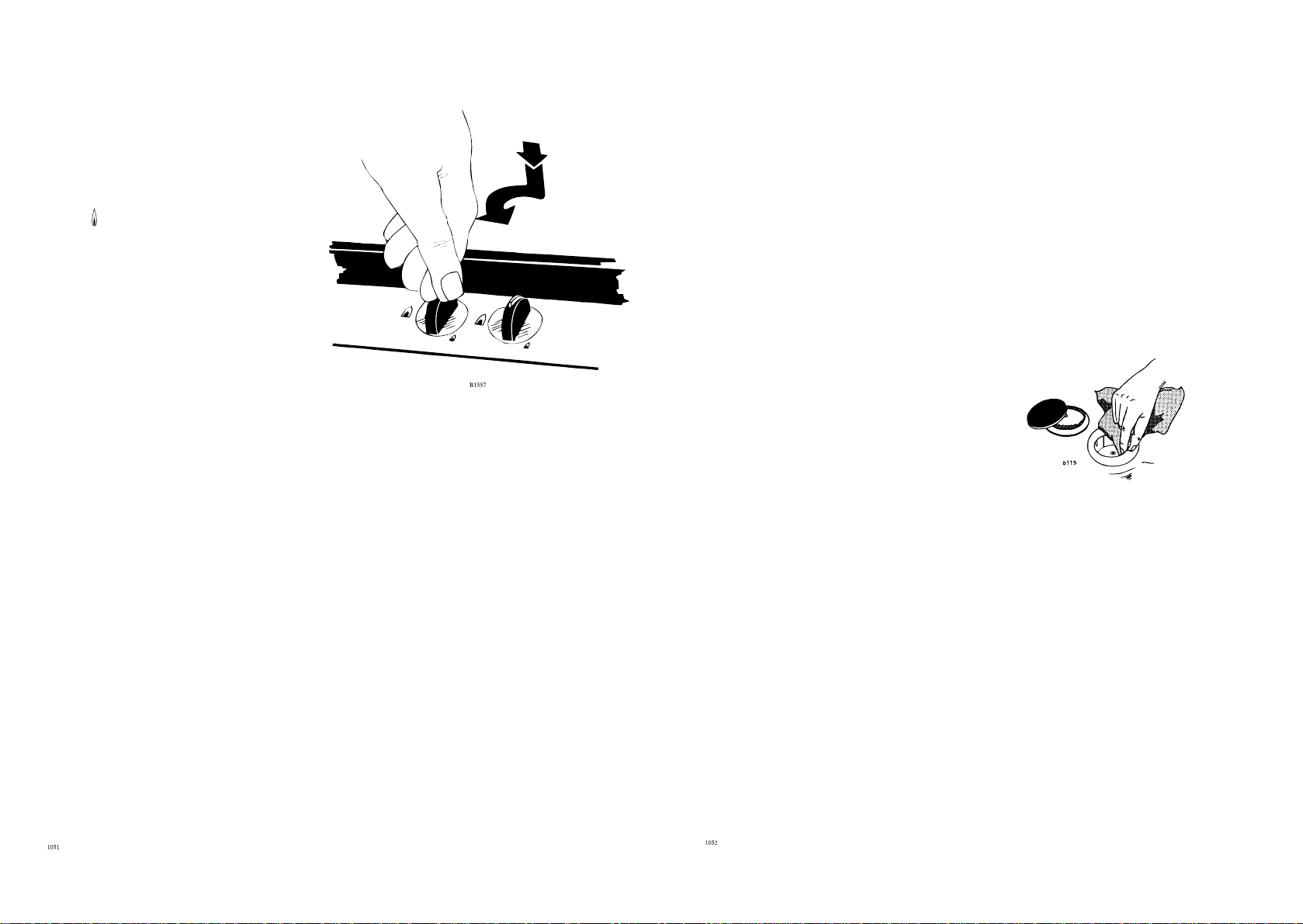

Manutenzione e pulizia
* Premere il bottone di comando del
bruciatore desiderato.
* Mentre il bottone viene tenuto
premuto, girare a sinistra fino a mass.
fuoco Concui il gas scorre.
* L'elettrodo d'accensione la scintille,
fino a che il bottone d'accensione viene
tenuto premuto, e auando il miscuglio
di gas ed aria è corretto si accendere il
bruciatore. Se non esiste la possibilità
di un collegamento elettrico, accendere
p.es. con un fiammifero.
* Dopo l'accensione del bruciatore,
tener premuto il bottone di comando
per circa 10 sec. Allora si mette in
moto la sicurezza termica automatica
(la sonda termica è riscaldata), e si può
abbandonare il bottone di comando.
Il guadro di comando con i bottoni/la
griglia per pentole, nonchè la
superficie smaltata ed il coperchio del
bruciatore/anello del bruciatore si
puliscono con ordinari detersivi.
Non usare comunque qualche forma di
polvere detergente.
Il unit' con superficie inossidabile
viene lavato con una ordinaria
saponata. Asciugare profondamente
per evitare macchie di calce. Eventuali macchie di calce si tolgono
con aceto o con talco diluito in alcool.
Bisogna evitare il trabocco. Se, per
sfortuna, è entrata acqua nel sostegno
del bruciatore (trabocco), bisogna
togliere questa prima di riaccendere il
bruciatore, p.es. con un cencio privo di
flocchi.
8
9
