benutzerinformation

Glaskeramik-Kochfeld

EHS90270X

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter at

www.electrolux.com

Inhalt

Sicherheitshinweise 2
Gerätebeschreibung 3
Bedienung des Geräts 5
Tipps zum Kochen und Braten 9
Wartung und Reinigung 11

Änderungen vorbehalten

Was tun, wenn... 11
Entsorgung 12
Montageanweisung 12
Kundendienst 14

Sicherheitshinweise

Warnung! Bitte halten Sie sich an die
vorliegenden Anweisungen. Andernfalls
entfällt bei auftretenden Schäden der
Garantieanspruch.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die auf­grund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfah­renheit oder Unkenntnis nicht in der Lage
sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder An­weisung durch eine verantwortliche Per­son benutzen.

• Lassen Sie das Gerät bei Betrieb nicht un­beaufsichtigt.

• Dieses Gerät darf nur für das haushalts­übliche Kochen und Braten von Speisen
verwendet werden.

• Das Gerät darf nicht als Arbeits- oder Ab­stellfläche verwendet werden

• Umbauten oder Veränderungen am Gerät
sind nicht zulässig.

• Brennbare Flüssigkeiten, leicht entzündli­che Materialien oder schmelzbare Gegen­stände (z.B. Folien, Kunststoff, Aluminium)
nicht auf dem Gerät oder in dessen Nähe
abstellen oder lagern

Sicherheit für Kinder

• Kleinkinder grundsätzlich vom Gerät fern­halten.

• Größere Kinder nur unter Anleitung und
Aufsicht am Gerät arbeiten lassen.

• Um ein unbeabsichtigtes Einschalten
durch Kleinkinder und Haustiere zu verhin­dern, empfehlen wir, die Kindersicherung
zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes dür­fen nur durch ausgebildete und autorisier­te Fachkräfte vorgenommen werden.

• Einbaugeräte dürfen nur nach dem Einbau
in normgerechte, passende Einbau­schränke und Arbeitsplatten betrieben
werden.

• Bei Störungen am Gerät oder bei Schäden
an der Glaskeramik (Sprünge, Brüche
bzw. Risse) muss das Gerät ausgeschaltet
und von der Netzversorgung getrennt wer­den, um einen möglichen elektrischen
Schlag zu vermeiden.

• Reparaturen am Gerät dürfen nur von aus­gebildeten und autorisierten Fachkräften
durchgeführt werden.

Sicherheit während der Benutzung

• Überhitzte Fette und Öle entzünden sich
sehr schnell. Warnung! Brandgefahr!

• Am Gerät besteht beim unachtsamen Ar­beiten Verbrennungsgefahr.

• Aufkleber und Folien von der Glaskeramik
entfernen.

• Kabel von Elektrogeräten dürfen nicht an
die heiße Geräteoberfläche bzw. heißes
Kochgeschirr gelangen.

• Schalten Sie nach jedem Gebrauch die
Kochzonen aus.

• Verbrennungsgefahr! Legen Sie keine Me­tallgegenstände wie Messer, Gabeln, Löf­fel oder Deckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.

Sicherheit beim Reinigen

• Zum Reinigen muss das Gerät ausge­schaltet und abgekühlt sein.

electrolux 3

• Die Reinigung des Gerätes mit einem
Dampfstrahl- oder Hochdruckreiniger ist
aus Sicherheitsgründen nicht zugelassen.

Vermeidung von Schäden am Gerät

• Die Glaskeramik kann durch herabfallende
Gegenstände beschädigt werden.

• Stöße mit dem Kochgeschirr können den
Rand der Glaskeramik beschädigen.

• Kochgeschirr aus Gusseisen, Aluguss
oder mit beschädigten Böden können
beim Verschieben die Glaskeramik ver­kratzen.

Gerätebeschreibung

Ausstattung Kochfeld

1 2 3

170x265

145/210/270

145

120/180

45

• Schmelzbare Gegenstände und Überko­chendes können auf der Glaskeramik ein­brennen und sollten sofort entfernt wer­den.

• Das Leerkochen von Töpfen und Pfannen
vermeiden. Es kann Beschädigungen am
Kochgeschirr oder der Glaskeramik verur­sachen.

• Die Kochzonen nicht mit leerem oder ohne
Kochgeschirr benutzen.

1 Dreikreis-Kochzone 1050/1950/2700 W
2 Einkreis-Kochzone 1200 W
3 Bräter-Kochzone 1400/2200 W
4 Zweikreis-Kochzone 700/1700 W
5 Bedienfeld

Ausstattung Bedienfeld

1 2 3 4 5 6

AA A

1314

12 1011

1 Kindersicherung mit Kontrolllampe
2 STOP+GO mit Kontrolllampe
3 Anzeige - automatische Abschaltung
4 Kochzonen-Anzeigen/Timer-Funktion
5 Timer-Anzeige
6 Timer
7 Restwärmeanzeige

87 9

A

8 Kochstufenanzeige

9 Bräter-Kochzone mit Kontrolllampen
10 Dreikreis-Kochzone mit Kontrolllampen
11 Kochstufenauswahl
12 Ankoch-Automatik
13 Dreikreis-Kochzone mit Kontrolllampen
14 Ein/Aus mit Kontrolllampe

4 electrolux

Touch Control-Sensorfelder

Das Gerät wird mit Touch Control-Sensor­feldern bedient. Die Funktionen werden
durch Berühren der Sensorfelder gesteuert
und durch Anzeigen und akustische Signale
bestätigt.
Berühren Sie die Sensorfelder von oben, oh­ne weitere Sensorfelder zu verdecken.

Sensorfeld Funktion

Ein / Aus Gerät ein- und ausschalten

Verriegelung Bedienfeld ver-/entriegeln

STOP+GO Warmhaltestufe ein-/ausschalten

Kochzone Aus Kochzone ausschalten

1-9/

A

A

Kochstufen Kochstufen einstellen

Ankoch-Automatik Ankoch-Automatik ein-/ausschalten

Timer Timer Auswahl

Einstellungen erhöhen Timer-Zeit erhöhen

Einstellungen verringern Timer-Zeit reduzieren

Zuschaltung Zweikreis Außeren Heizkreis ein- und ausschalten

Dreikreis-Schalter Außeren Heizkreis ein- und ausschalten

Bräterzonen-Schalter Außeren Heizkreis ein- und ausschalten

Anzeigen

Anzeige Beschreibung

Restwärme Kochzone ist noch warm

Mittlerer Kreis der Drei­kreis-Zuschaltung / Au­ßenring der Zweikreis­Zuschaltung

Äußerer Kreis der Drei­kreis-Zuschaltung

Äußerer Kreis der Bräter­zuschaltung

+ Zahl

Fehler Fehlfunktion ist aufgetreten

automatische Abschal­tung

Restwärmeanzeige

Warnung! Verbrennungsgefahr durch

Restwärme. Nach dem Ausschalten
benötigen die Kochzonen einige Zeit
zum Abkühlen. Restwärmeanzeige
beachten.

Die Induktions-Kochzonen erzeugen die er­forderliche Hitze zum Kochen direkt im Bo-

Wird das Sensorfeld länger als 6 Sekun­den berührt, ertönt ein akustisches Sig­nal und das Gerät wird automatisch ab­geschaltet

Der mittlere Kreis der Dreikreis-Zuschaltung ist einge­schaltet / Der äußere Ring der Zweikreis-Zuschaltung
ist eingeschaltet

Der äußere Ring der Dreikreis-Zuschaltung ist einge­schaltet

Der äußere Kreis der Bräter-Zuschaltung ist einge­schaltet

Abschaltung ist aktiv.

den des Kochgeschirrs. Die Glaskeramik
wird durch die Restwärme des Kochge­schirrs nur sehr wenig erhitzt.
Das Kühlgebläse schaltet sich abhängig von
der Temperatur der Elektronik automatisch
ein und aus.

Bedienung des Geräts

Benutzen Sie für die Induktions-Koch­zonen nur geeignetes Kochgeschirr

Gerät ein- und ausschalten

Bedienfeld Anzeige

Einschalten

Ausschalten

Nach dem Einschalten muss innerhalb
von ca. 10 Sekunden eine Funktion ein­gestellt werden, sonst schaltet sich das
Gerät automatisch aus.

Kochstufe wählen

Die Bedienleiste an der Position der ge­wünschten Kochstufe berühren. Die Koch­stufe wird im Display angezeigt. Eventuell
nach links oder rechts korrigieren. Nicht los­lassen, bevor die gewünschte Kochstufe er­reicht ist.

1 Sekunde berühren

1 Sekunde berühren

electrolux 5

leuchtet. Die Betriebsbereitschaftsanzeigen der
einzelnen Kochzonen leuchten ebenfalls.

erlischt. Die Betriebsbereitschaftsanzeigen der
einzelnen Kochzonen erlöschen auch.

Äußere Heizkreise ein- und ausschalten

Durch Ein- oder Ausschalten der äußeren
Heizkreise können die Heizflächen der Größe

Vor dem Einschalten eines äußeren
Rings muss jeweils der innere Ring ein­geschaltet sein.

des Kochgeschirrs anpasst werden.

Dreikreis-Kochzone Sensorfeld Kontrolllampe

Mittleren Heizkreis einschalten

Außenring einschalten

Außenring ausschalten

Mittleren Ring ausschalten

Zweikreis-Kochzone Sensorfeld Kontrolllampe

Außenring einschalten

Außenring ausschalten

Bräterzone Sensorfeld Kontrolllampe

Außenring einschalten

Außenring ausschalten

Bedienfeld ver-/entriegeln

Bei allen Kochvorgängen ist das Sensorfeld

- mit Ausnahme des Ein/Aus-Bereichs - ge-

1-2 Sekunden berühren leuchtet

1-2 Sekunden berühren und leuchten

1-2 Sekunden berühren Lampe erlischt

1-2 Sekunden berühren erlischt

1-2 Sekunden berühren leuchtet

1-2 Sekunden berühren erlischt

1-2 Sekunden berühren leuchtet

1-2 Sekunden berühren erlischt

sperrt, um eine Änderung der Einstellungen
zu vermeiden, zum Beispiel beim Trocknen
des Kochfelds.

6 electrolux

Bedienfeld Anzeige

Einschalten

Ausschalten

berühren

berühren

Kontrolllampe leuchtet auf

Kontrolllampe erlischt

Beim Ausschalten des Gerätes wird die Verriegelung automatisch ausgeschaltet.

Funktion ein- und ausschalten STOP
+GO

Warmhaltestufe zurück und dann wieder auf
die zuvor eingestellte Kochstufe.

Die Funktion STOP+GO schaltet alle einge­schalteten Kochzonen gleichzeitig auf die

Bedienfeld Anzeige

Einschalten

Ausschalten

STOP+GO unterbricht die Timer-Funkti­on nicht.

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer Ankoch-Auto­matik ausgestattet. Beim Einstellen einer
Kochstufe mit der Ankoch-Automatik schal-

Schritt Bedienfeld Anzeige

1.

2. Gewünschte Kochstufe (1 bis 8) ein-

Einstellung für Ankoch-Automatik
wählen

stellen

berühren

berühren

Zuvor eingestellte Kochstufe (nicht die Ankoch-Automatik)

STOP+GO sperrt die gesamte Bedien­blende außer dem Sensorfeld

tet die Kochzone für eine bestimmte Zeit auf
die volle Leistung und schaltet dann auto­matisch auf die eingestellte Kochstufe zu­rück.

A

A

blinkt

Die gewünschte Kochstufe wird angezeigt.
leuchtet.

Solange die Anzeige
mit voller Leistung.

Nach Ablauf des Ankochstoßes erlischt die
zeige.

A

leuchtet, arbeitet das Gerät

Die Dauer des automatischen Ankochstoßes
ist abhängig von der gewählten Kochstufe.

Kochstufe Dauer des Ankochstoßes [min:sek]

1 1:00
2 1:40
3 4:50
4 6:30
5 10:10
6 2:30
7 3:30
8 4:30
9 ---

.

A

A

An-

electrolux 7

Kindersicherung verwenden

Die Kindersicherung verhindert eine uner­wünschte Benutzung des Geräts.

Kindersicherung einschalten

Schritt Bedienfeld Kontrolllampe

1.

2.

Die Kindersicherung ist eingeschaltet.

Gerät einschalten (keine Kochstufe einstellen)

4 Sekunden berühren leuchtet auf

leuchtet. Die Betriebsbereitschaftsan­zeigen der einzelnen Kochzonen
leuchten.

Kindersicherung überwinden

Die Kindersicherung kann auf diese Weise für
einen einzelnen Kochvorgang ausgeschaltet
werden; sie bleibt danach aktiviert.

Schritt Bedienfeld Kontrolllampe

1.

2.

Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden.

Gerät einschalten über leuchtet

4 Sekunden berühren erlischt

Nach dem Umgehen der Kindersicherung muss eine Kochstufe oder eine Funktion in­nerhalb von etwa 10 Sekunden eingestellt werden, sonst schaltet sich das Gerät auto­matisch aus.

Kindersicherung ausschalten

Schritt Bedienfeld Kontrolllampe

1.

2.

3.

Die Kindersicherung ist ausgeschaltet.

Schalten Sie das Gerät ein. (Wählen Sie keine

Kochstufe aus.)

4 Sekunden berühren erlischt

Gerät ausschalten.

leuchtet

Benutzung des Timers

Funktion Voraussetzung Herausnehmen nach Ablauf der Zeit

Automatische Ab­schaltung

Kurzzeitwecker Kochzonen werden nicht be-

Wird zusätzlich zu einem eingestellten
Kurzzeitwecker an dieser Kochzone eine

es ist eine Kochstufe eingestellt akustisches Signal

blinkt

00

Kochzone schaltet aus

nutzt

akustisches Signal

blinkt

00

Wird eine Kochzone ausgeschaltet, wird

auch die Timer-Funktion ausgeschaltet.
Kochstufe eingestellt, wird die Kochzo­ne nach Ablauf der eingestellten Zeit
ausgeschaltet.

00

0

8 electrolux

Kochzone auswählen

Schritt Bedienfeld Anzeige

1

2

3

4

einmal berühren

einmal berühren

einmal berühren

einmal berühren

Kontrolllampe der ersten Kochzone blinkt

Kontrolllampe der zweiten Kochzone blinkt

Kontrolllampe der dritten Kochzone blinkt

Kontrolllampe der vierten Kochzone blinkt

Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste
verbleibende Zeit der Timer-Funktionen angezeigt und die entsprechende Kontrolllampe
blinkt.

Zeit einstellen

Schritt Bedienfeld Anzeige

1

2

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.

Kochzone auswählen

oder berühren

Die Kontrolllampe für die ausgewählte Koch­zone blinkt.

bis 99 Minuten

00

Timer-Funktion ausschalten.

Schritt Bedienfeld Anzeige

1

2

Die Kontrolllampe erlischt.
Die Timer-Funktion für die ausgewählte Kochzone wird ausgeschaltet.

Kochzone auswählen

berühren

Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt

Die verbleibende Zeit wird rückwärts gezählt
bis

.

Zeit verändern

Schritt Bedienfeld Anzeige

1

2

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.

Kochzone auswählen

oder berühren

Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt

bis 99 Minuten

1

Zeigt die Restzeit für eine Kochzone an

Schritt Bedienfeld Anzeige

1

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.

Kochzone auswählen

Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt

Akustisches Signal ausschalten

Schritt Bedienfeld Akustisches Signal

1

Akustisches Signal verstummt.

berühren

Akustisches Signal zur Bestätigung.

electrolux 9

Automatische Abschaltung

Kochfeld

• Wird nach dem Einschalten des Kochfelds
nicht innerhalb von ca. 10 Sekunden eine
Kochstufe eingestellt, schaltet das Koch­feld automatisch ab.

• Werden ein oder mehrere Sensorfelder
durch Gegenstände wie eine Pfanne usw.
abgedeckt, und zwar länger als ca. 10 Se­kunden, dann ertönt ein Signal und die
Kochzone schaltet sich automatisch ab.

• Werden alle Kochzonen ausgeschaltet,
schaltet sich das Kochfeld nach ca. 10 Se­kunden automatisch aus.

Bedienfeld

• Wird das Gerät ausgeschaltet, wenn ein
oder mehrere Sensorfelder am Bedienfeld
mehr als 10 Sekunden abgedeckt sind,
dann ertönt ein akustisches Signal. Das
akustische Signal schaltet sich selbst wie­der aus, wenn die Sensorfelder nicht mehr
abgedeckt sind..

Induktions-Kochzonen

• Bei Überhitzung (z.B. durch einen leerge­kochten Topf) schaltet sich die Kochzone

Tipps zum Kochen und Braten

Acrylamidhinweis

Nach neuesten wissenschaftlichen Er­kenntnissen kann eine intensive Bräu­nung der Lebensmittel, speziell bei stär­kehaltigen Produkten, eine gesundheit­liche Gefährdung durch Acrylamid ver­ursachen. Daher empfehlen wir, mög­lichst bei niedrigen Temperaturen zu ga­ren und die Speisen nicht zu stark zu
bräunen.

Kochgeschirr

• Gutes Kochgeschirr erkennen Sie am
Topfboden. Der Boden des Kochgeschirrs
sollte so dick und plan wie möglich sein.

• Geschirr aus Stahlemail oder mit Alumini­um- oder Kupferböden kann Verfärbun-

automatisch aus.

wird angezeigt. Vor
der erneuten Verwendung muss die Koch­zone auf 0 gestellt werden und abgekühlt
sein.

• Wird nicht geeignetes Geschirr verwendet,
leuchtet

in der Anzeige und nach 2 Mi­nuten schaltet sich die Anzeige der Koch­zone aus.

• Wird eine der Kochzonen nach einer be­stimmten Zeit nicht ausgeschaltet oder die
Kochstufe nicht verändert, schaltet sich
die entsprechende Kochzone automatisch

aus.

wird angezeigt. Vor der erneuten

Verwendung muss die Kochzone auf

gestellt werden.

Kochstufe Abschaltung nach

1 - 2 6 Stunden
3 - 4 5 Stunden

5 4 Stunden

6 - 9 1,5 Stunden

gen auf der Glaskeramikfläche hinterlas­sen, die nur schwer oder gar nicht mehr zu
entfernen sind.

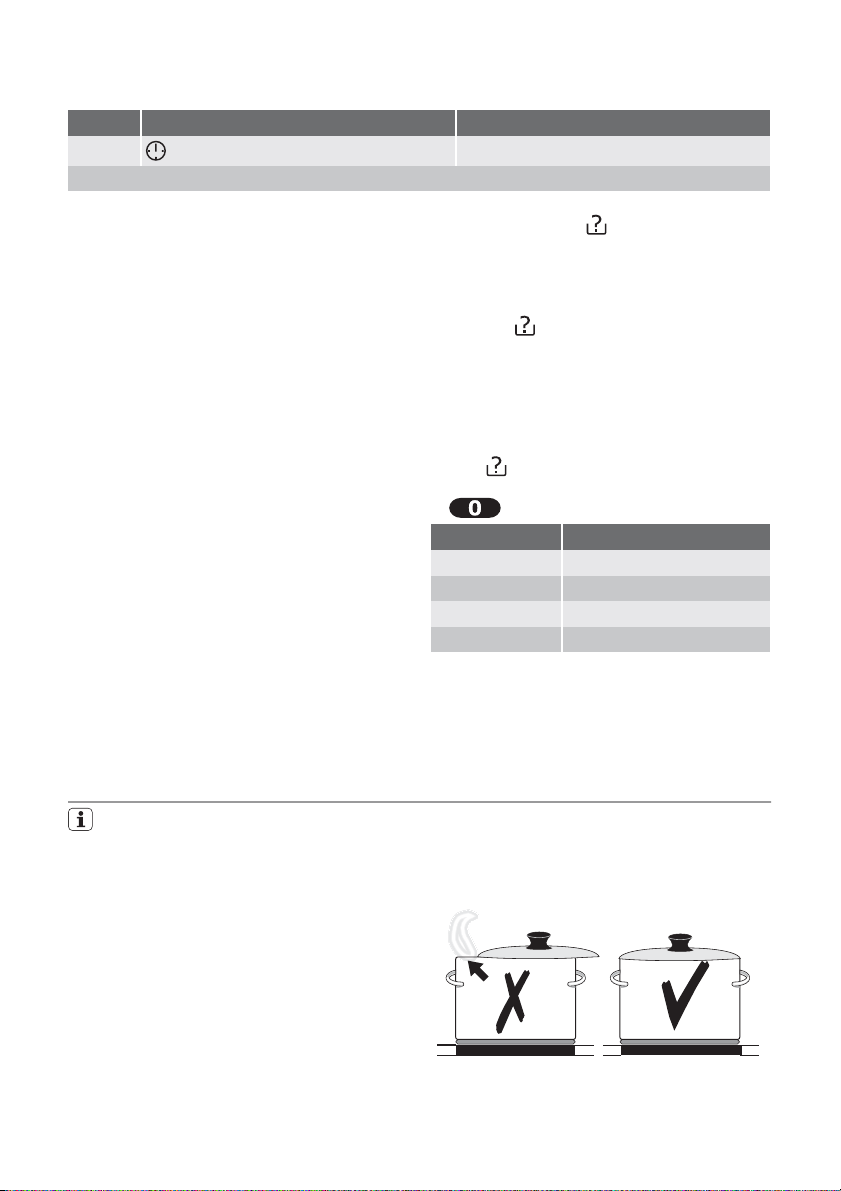

Energiesparen

10 electrolux

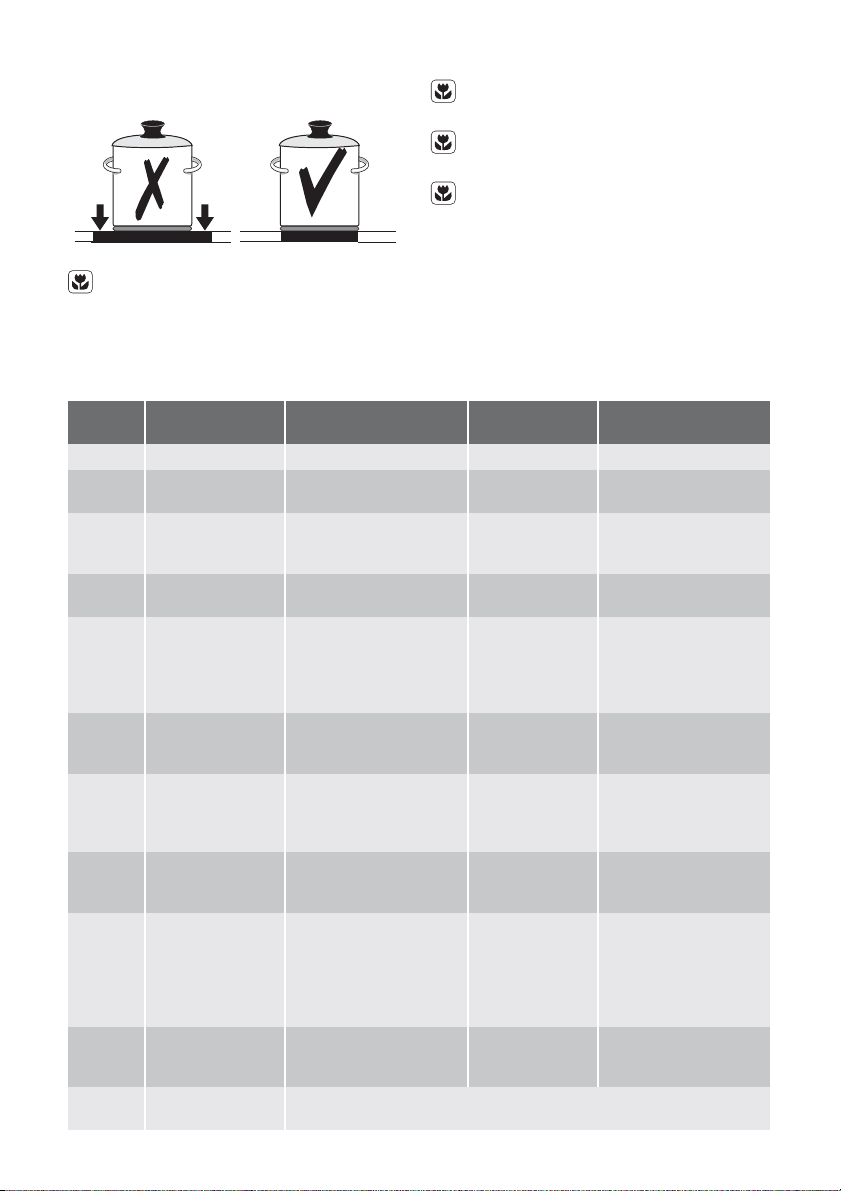

Kochgeschirr, wenn möglich, immer mit
einem Deckel verschließen.

Kochzonen vor Ende der Garzeit aus­schalten, um die Restwärme zu nutzen.

Topfboden und Kochzone sollten gleich
groß sein.

Kochgeschirr grundsätzlich vor dem
Einschalten der Kochplatte aufsetzen.

Anwendungsbeispiele zum Kochen

Die Angaben in der nachfolgenden Tabelle
sind Richtgrößen.

Koch-

stufe

0 Position Aus
1 Warmhalten Warmhalten von gegar-

1-2 Schmelzen Sauce Hollandaise,

1 - 2 Stocken Schaumomelett, Eier-

2-3 Quellen Quellen von Reis und

3-4 Dämpfen

4-5 Kochen Dämpfen von Kartoffeln 20-60 Min. Verwenden Sie nur we-

7-9 Kochen Kochen größerer Spei-

6-7 Mildes Braten Schnitzel, Cordon bleu,

7-8 Starkes Braten Kartoffelpuffer, Lenden-

9 Ankochen Anbra-

Garvorgang geeignet für Dauer Hinweise/Tipps

nach Bedarf Mit Deckel garen

5-25 Min. Zwischendurch um-

10-40 Min. Mit Deckel garen

25-50 Min. Mindestens doppelte

20-45 Min. Bei Gemüse wenig

60-150 Min. Bis zu 3 l Flüssigkeit

Langsam und
gleichmäßig ga­ren

5-15 Min. pro
Pfanne

rühren

Menge Flüssigkeit zum
Reis geben, Milchge­richte zwischendurch
umrühren

Flüssigkeit zugeben
(einige Esslöffel)

nig Flüssigkeit, z.B.
max. ¼ l Wasser für
750 g Kartoffeln

plus Zutaten

Zwischendurch wen­den

Zwischendurch wen­den

Dünsten

ten Frittieren

ten Speisen

Schmelzen von Butter,
Schokolade, Gelatine

stich

Milchgerichten
Erhitzen von Fertigge­richten

Dünsten von Gemüse,
Fisch
Schmoren von Fleisch

semengen, Eintopfge­richte und Suppen

Kotelett, Frikadellen,
Bratwürste, Leber,
Mehlschwitze, Eier, Eier­kuchen, Krapfen frittie­ren

stücke, Steaks, Flädle
(als Suppeneinlage)

Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von
Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

Wartung und Reinigung

Warnung! Scharfe Gegenstände und
scheuernde Reinigungsmittel
beschädigen das Gerät. Gerät reinigen
und die Rückstände mit Wasser und
Spülmittel nach jeder Benutzung des
Geräts entfernen. Auch alle
Spülmittelreste entfernen!

Kratzer oder dunkle Flecken in der Glas­keramik lassen sich nicht mehr entfer­nen, beeinträchtigen jedoch die Funkti­on des Geräts nicht.

Gerät nach jedem Gebrauch reinigen

1. Entfernen Sie zuckerhaltige Spritzer,
Kunststoffreste oder Folienreste sofort

mit einem Schaber. Einen Reinigungssc­haber schräg zur Glaskeramikfläche an­setzen und die Verschmutzungen mit
gleitender Klinge entfernen. Gerät mit ei­nem feuchten Tuch und ein wenig Spül­mittel abwischen. Dann das Gerät mit

einem sauberen Tuch trockenrei­ben .

2. Kalk- und Wasserränder, Fettspritzer und
metallisch schimmernde Verfärbungen
sollten nach dem Abkühlen des Gerätes
mit einem Glaskeramik- oder Edelstahl­reiniger entfernt werden.

Was tun, wenn...

Problem Mögliche Ursache Abhilfe

Die Kochzonen lassen sich nicht
einschalten oder funktionieren
nicht

Die Kindersicherung ist einge-

Mehrere Sensorfelder wurden

Automatische Abschaltung wur-

Auf dem Bedienfeld steht Was-

Signalton ertönt bei ausgeschal­tetem Gerät

Auf dem Bedienfeld steht Was-

Die Restwärme-Anzeige zeigt
nichts an

Signalton ertönt und Gerät
schaltet sich ein und wieder aus;
nach 5 Sekunden ertönt ein wei­terer Signalton

leuchtet

Seit dem Einschalten des Gerä­tes sind mehr als 10 Sekunden
vergangen

schaltet

gleichzeitig berührt

de ausgelöst

ser oder das Bedienfeld ist mit
Fettspritzern bedeckt

ist aktiv ausschalten

Das Bedienfeld ist ganz oder
teilweise durch Gegenstände
bedeckt.

ser oder das Bedienfeld ist mit
Fettspritzern bedeckt

Die Kochzone ist nur kurz in Be­trieb gewesen und daher noch
nicht heiß

Das Ein/Aus Sensorfeld wurde
verdeckt, z.B. durch einen Lap­pen

Automatische Abschaltung hat
ausgelöst

electrolux 11

Gerät wieder einschalten.

Kindersicherung deaktivieren
(siehe Kapitel "Kindersiche­rung")

Nur ein Sensorfeld berühren

Eventuell auf dem Bedienfeld lie­gende Gegenstände (Topf, Lap­pen o.ä.) entfernen. Gerät wie­der einschalten

Bedienfeld abwischen

Gegenstände entfernen

Bedienfeld abwischen

Sollte die Kochzone heiß sein,
den Kundendienst rufen.

Keine Gegenstände auf dem
Bedienfeld ablegen

Kochzone ausschalten. Koch­zone wieder einschalten

12 electrolux

Problem Mögliche Ursache Abhilfe

und eine Zahl werden ange-

zeigt

Fehler in der Elektronik Gerät einige Minuten vom Netz

Wenn Sie das Problem mit der oben an­gegebenen Abhilfemaßnahme nicht be­heben können, wenden Sie sich bitte an
Ihren Fachhändler oder den Kunden­dienst.

Warnung! Reparaturen am Gerät

dürfen nur von Fachkräften durchgeführt

Entsorgung

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten

trennen (Sicherung der Hausin­stallation herausnehmen) Wird

nach dem Einschalten wie­der angezeigt, den Kunden­dienst rufen

werden. Durch unsachgemäße
Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.

Bei Fehlbedienungen kann der Besuch
des Kundendienst-Technikers bzw. des
Fachhändlers auch während der Garan­tiezeit nicht kostenlos erfolgen.

Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind um­weltverträglich und wiederverwertbar.
Die Kunststoffteile sind gekennzeichnet,
z.B. >PE, PS< ect. Entsorgen Sie die
Verpackungsmaterialien entsprechend
ihrerr Kennzeichnung bei den kommu­nalen Entsorgungsstellen in den dafür
vorgesehenen Sammelbehältern.

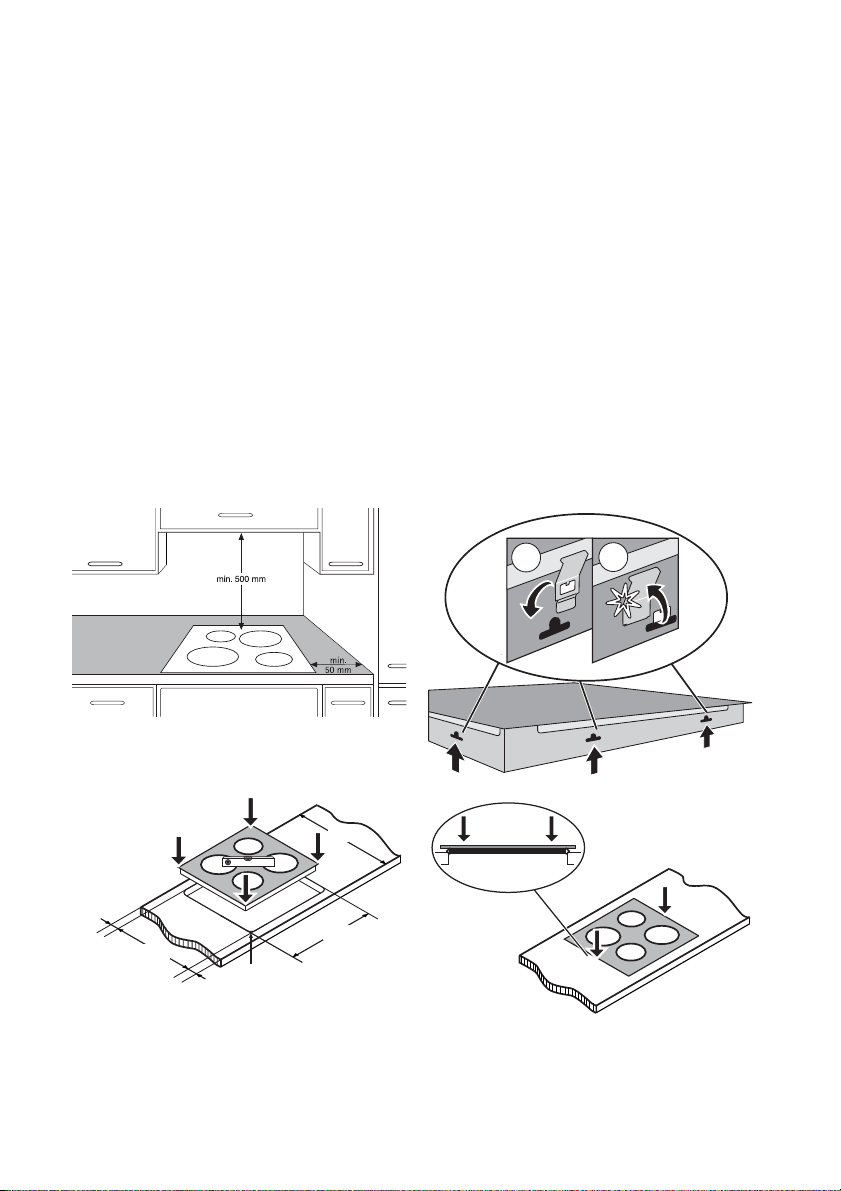

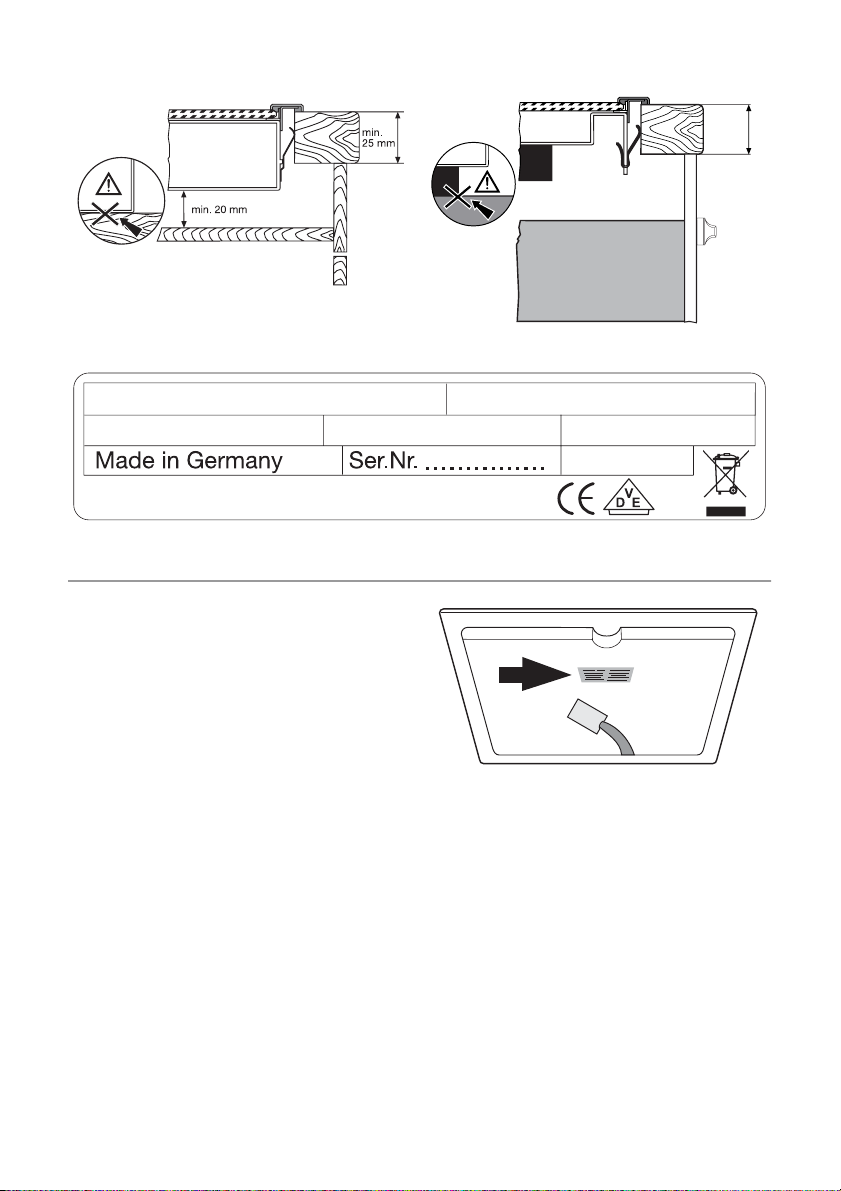

Montageanweisung

Sicherheitshinweise

Warnung! Unbedingt lesen!

Die im Einsatzland geltenden Gesetze, Ver­ordnungen, Richtlinien und Normen sind ein­zuhalten (Sicherheitsbestimmungen, sach­und ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft
ausgeführt werden. Die Mindestabstände zu
anderen Geräten sind einzuhalten.
Der Berührungsschutz muss durch den Ein­bau gewährleistet sein; Schubladen müssen
zum Beispiel mit einem Bodenschutz direkt
unter dem Gerät installiert werden. Die
Schnittflächen an der Arbeitsplatte sind mit
einem geeigneten Dichtungsmaterial gegen
Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei mit
der Arbeitsplatte ab. Beim Einbau ist die Ge-

räteunterseite vor Dampf und Feuchtigkeit zu
schützen, die z.B. durch einen Geschirrspü­ler oder Backofen entstehen können.
Vermeiden Sie die Montage des Gerätes di­rekt neben Türen und unter Fenstern. Auf­klappende Türen und aufspringende Fenster
können sonst heißes Kochgeschirr von der
Kochstelle reißen.

Warnung! Schäden durch elektrischen
Strom

• Die Netzanschlussklemme liegt an Span­nung.

• Netzanschlussklemme spannungsfrei ma­chen.

• Anschlussschema beachten.

• Sicherheitsregeln der Elektrotechnik be­achten.

• Berührungsschutz durch fachgerechten
Einbau sicherstellen.

electrolux 13

• Den Elektroanschluss durch eine Elektro­fachkraft ausführen lassen.

• Lockere und unsachgemäße Steckverbin­dungen können die Klemme überhitzen.

• Klemmverbindungen müssen fachgerecht
von einem Fachmann ausgeführt werden.

• Kabel zugentlasten.

• Bei einem ein- oder zweiphasigen An­schluss muss das entsprechende Netzka­bel des Typs H05BB-F Tmax 90°C (oder
höher) verwendet werden.

• Wenn die Netzanschlussleitung dieses
Gerätes beschädigt ist, muss sie durch ei­ne besondere Anschlussleitung ersetzt
werden (Typ H05BB-F Tmax 90°C; oder
höherwertig). Bitte holen Sie Rat bei Ihrem
lokalen Kundendienst ein.

In der elektrischen Installation ist eine Ein­richtung vorzusehen, die es ermöglicht das

Aufbau

Gerät mit einer Kontaktöffnungsbreite von
mind. 3 mm allpolig vom Netz zu trennen
Geeignete Isolierungen sind Überlastschal­ter, Sicherungen (Schraubsicherungen müs­sen aus dem Halter entfernt werden), Erd­schlüsse, Kontakte.

Dichtung einkleben

• Die Arbeitsplatte im Ausschnittbereich rei­nigen.

• Das mitgelieferte, einseitig selbstklebende
Dichtungsband umlaufend auf der Unter­seite des Kochfeldes entlang des äußeren
Randes der Glaskeramikscheibe aufkle­ben. Dabei nicht dehnen. Die Schnittstelle
soll in der Mitte einer Seite liegen. Nach
dem Ablängen (einige mm zugeben) die
beiden Enden stumpf gegeneinander drü­cken.

1

2

min. 55

490

min. 55

600

880

R5

14 electrolux

Typenschild

min. 38

Modell EHS90270X

Typ 55 HCD 68 AO 230 V, 50 Hz

Electrolux

Kundendienst

Bei technischen Störungen prüfen Sie bitte
zunächst, ob Sie mit Hilfe der Gebrauchsan­weisung (Kapitel "Was tun, wenn...") das
Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konn­ten, wenden Sie sich bitte an den Kunden­dienst oder einen unserer Service-Partner.
Um Ihnen schnell helfen zu können, benöti­gen wir folgende Angaben:
– Dreistellige Kombination

für Glaskeramik
– Modellbezeichnung
– PNC (Produktnummer)
– Seriennummer

(S.-Nummer - siehe Typenschild)
–Art der Störung
– Eventuelle Fehlermeldung, die vom Gerät

angezeigt wird

das Gerät

Prod. Nr. 949 593 132

7,8 kW

electrolux 15

www.electrolux.com

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte
unseren Onlineshop unter: www.electrolux.de

892930356-B-122008
