Руководство

по эксплуатации

EHS 749 K

2 electrolux

electrolux 3

Добро пожаловать в мир Electrolux

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи!

4 electrolux

Инновационные

Инновационные характеристики Вашей газовой варочной панели

Ваша новая газовая варочная панель оснащена несколькими инновационными функциями, которые отличают ее от обычных варочных панелей.

! Электронное управление всеми

функциями.

! Сенсорные клавиши, позволяющие

активировать функции панели с

помощью простого прикосновения

пальца.

! Электронный таймер, служащий для

программирования времени

приготовления.

! Автоматический повторный розжиг

горелок в случае случайного гашения

пламени.

! Индикатор остаточного тепла,

указывающий на то, что горелки и

подставки для посуды еще не остыли.

! Функция “Замок от детей”,

предотвращающая случайное нажатие сенсорных кнопок управления варочной панелью.

! Общий выключатель , позволяющий

выключить все горелки в случае чрезвычайной ситуации.

! Предохранительное устройство,

срабатывающее в случае сбоя электропитания или неудачного розжига горелки.

electrolux 5

Оглавление

Указания для пользователя

Инновационные характеристики Вашей газовой варочной панели .........................4

Для Вашей безопасности ......................................................................................... 6

Описание варочной панели ......................................................................................8

Руководство по эксплуатации ................................................................................... 9

Сенсорные клавиши управления .........................................................................9

Розжиг горелки ....................................................................................................10

Выключение горелки ............................................................................................ 12

Сбой при выполнении розжига ........................................................................... 12

Случайное гашение пламени (автоматический повторный розжиг) ................... 13

Одновременное выключение всех горелок ......................................................... 14

Функция предохранительного отключения горелки ............................................14

Функция предохранительного отключения варочной панели .............................. 15

Защита от перегрева ...........................................................................................15

Функция “Замок от детей” ................................................................................... 16

Электронный таймер ........................................................................................... 16

Программирование выключения горелки ............................................................ 17

Использование таймера в качестве счетчика минут ...........................................19

Рекомендации по безопасности и энергосбережению ............................................20

Чистка и техническое обслуживание ........................................................................21

Возможные неисправности ....................................................................................... 23

Гарантия/сервисная служба ..................................................................................... 36

Сервис и запчасти ....................................................................................................36

Европейская гарантия ............................................................................................... 37

Указания для установщика

Указания для установщика........................................................................................24

Технические данные..................................................................................................24

Подключение к газовой магистрали .........................................................................25

Электрическое подключение .................................................................................... 27

Переоборудование на другие типы газа ..................................................................28

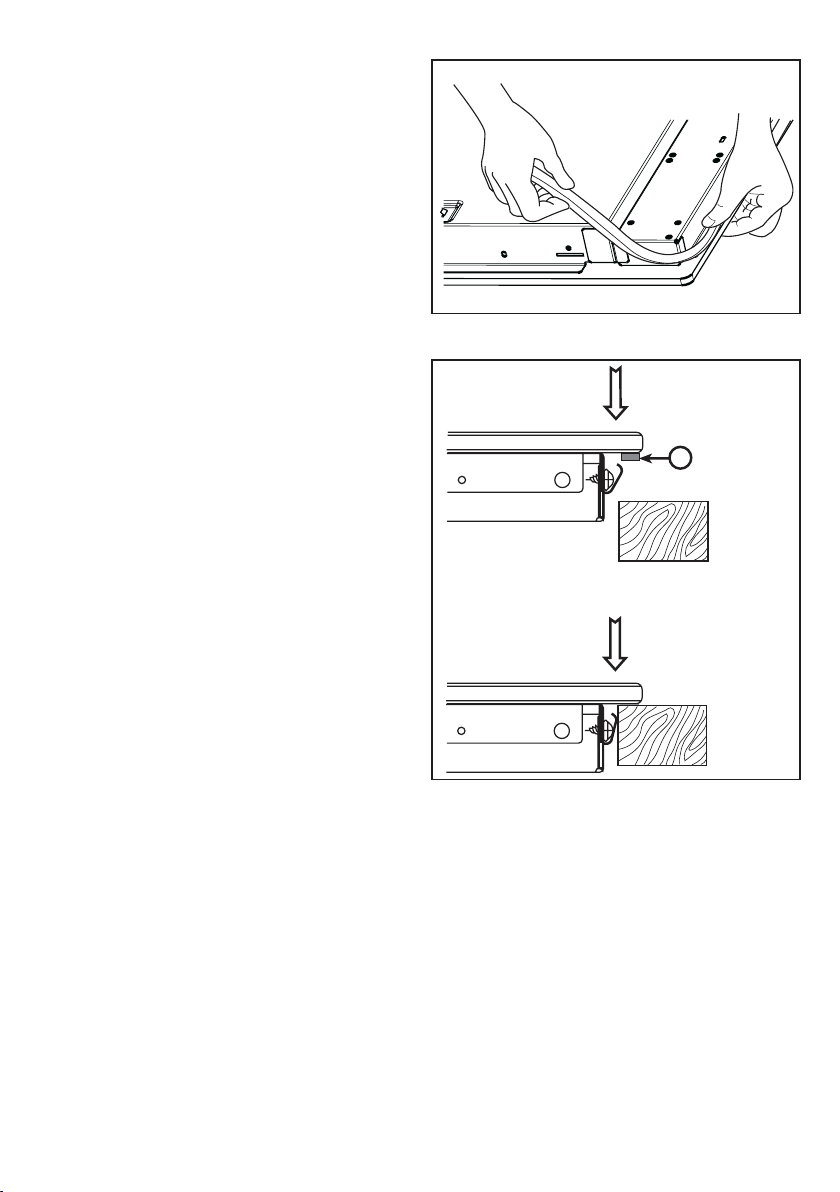

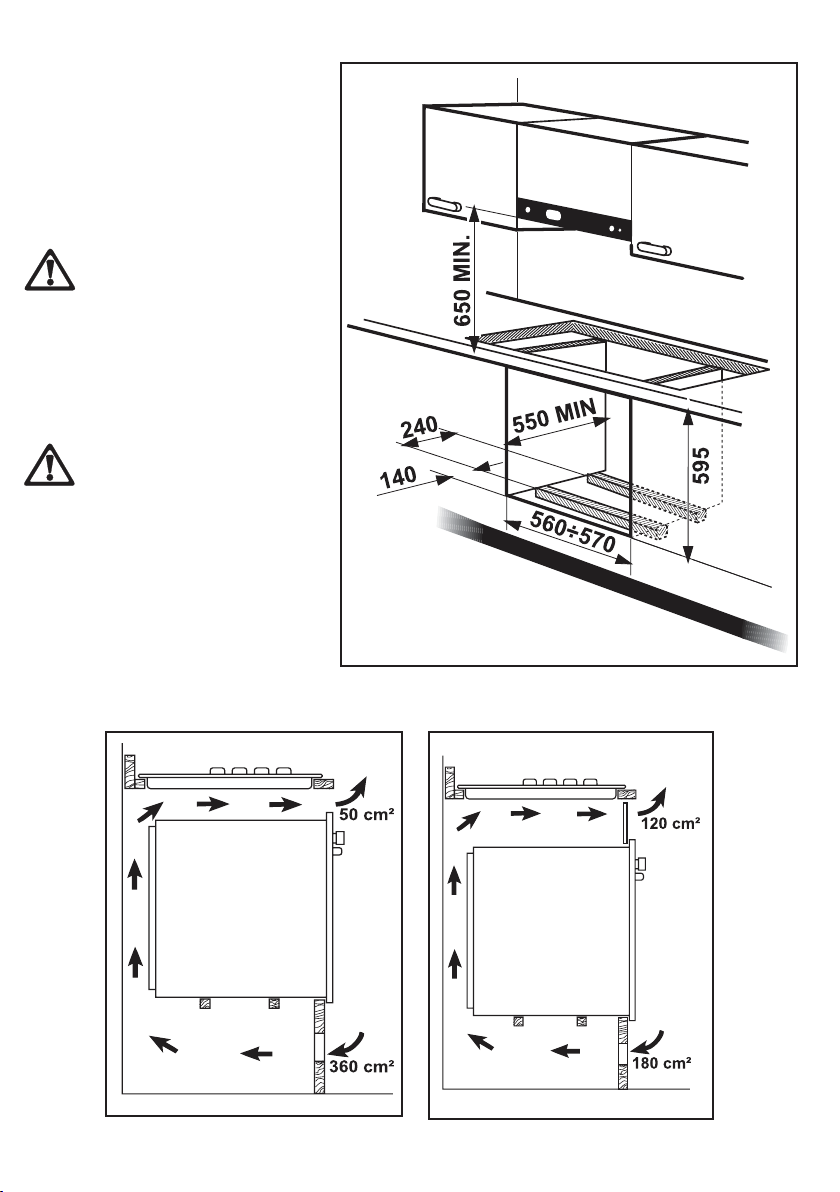

Встраивание ........ .................................................................................................... 32

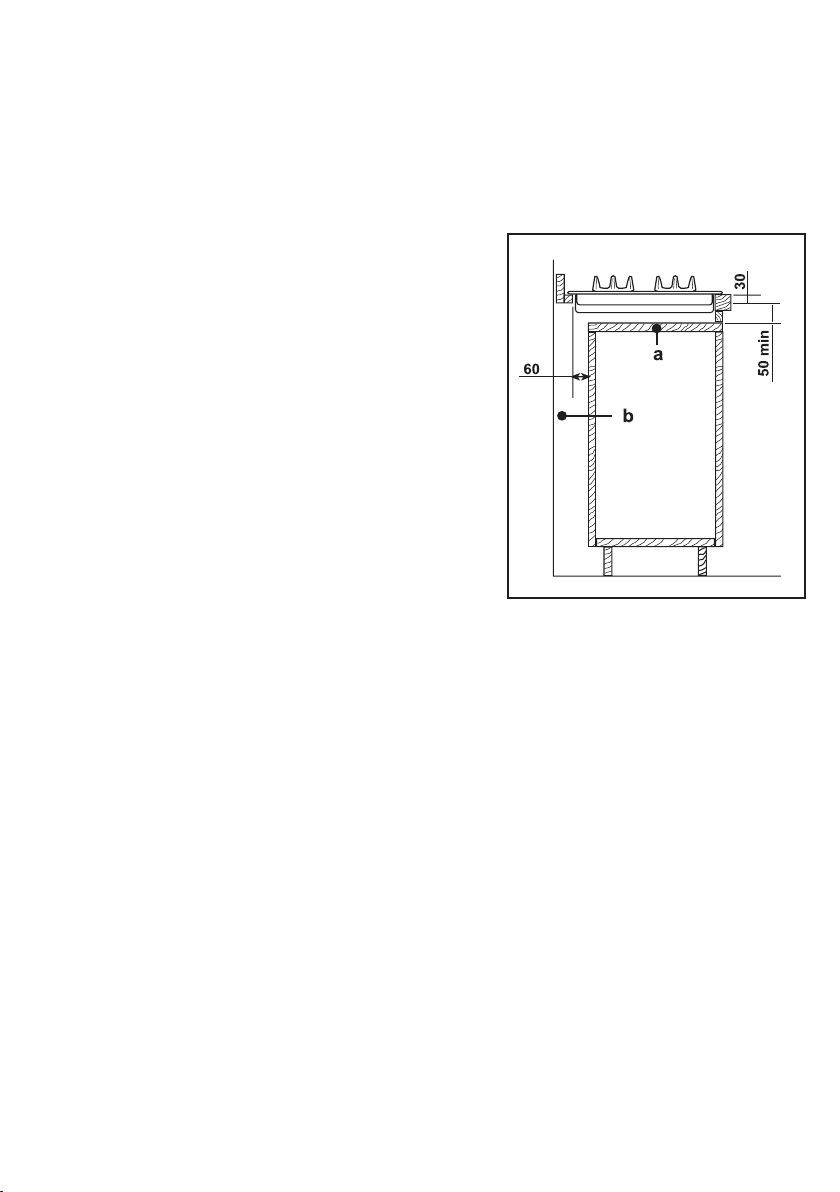

Варианты установки .................................................................................................. 34

6 electrolux

Для Вашей безопасности

Ваша новая варочная панель проста в обращении. Тем не менее, перед тем, как приступать к ее установке или началу эксплуатации, необходимо внимательно ознакомиться с содержанием настоящего руководства. Это позволит Вам получить наилучшие результаты, избежать ошибок, обеспечить абсолютную безопасность эксплуатации прибора и соблюдение правил защиты окружающей среды.

Установка

• Установка и подключение прибора должна

проводиться КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ. Перед выполнением любой операции следует убедиться, что прибор ОТКЛЮЧЕН от сети электропитания.

• Обеспечьте свободную циркуляцию

воздуха вокруг прибора. Недостаточный приток воздуха может привести к нехватке кислорода в помещении.

• Убедитесь, что параметры электрической

сети и газовой магистрали у Вас дома соответствуют значениям, указанным на

табличке технических данных, размещенной под передним краем стеклянной крышки.

• Данное изделие поставляется без

устройства для вытяжки и удаления продуктов сгорания. Такое устройство должно быть установлено и подсоединено в соответствии с действующими правилами. Особое внимание следует уделить соблюдению правил в отношении вентиляции.

• Использование газового прибора для

приготовления пищи приводит к выделению тепла и влажности в помещении, в котором он установлен. Обеспечьте непрерывный приток воздуха с помощью вентиляционных отверстий, за состоянием которых необходимо постоянно следить, или посредством установки вытяжки с приточным воздуховодом.

• При интенсивном и продолжительном

использовании варочной панели может потребоваться дополнительная вентиляция, например, за счет открытия окна или увеличения мощности вытяжного вентилятора.

• Вынув варочную панель из упаковки,

удостоверьтесь в отсутствии на ней какихJ либо повреждений, а также в идеальном состоянии сетевого шнура. В противном

случае не приступайте к установке прибора, а обратитесь к своему дилеру.

• Изготовитель снимает с себя всякую ответственность в случае несоблюдения

указанных правил техники безопасности.

Безопасность детей

• Варочная панель предназначена для эксплуатации взрослыми. Не позволяйте детям играть с варочной панелью или рядом с ней.

• Варочная панель не предназначена для использования детьми или лицами, чьи физические, сенсорные или ментальные способности либо отсутствие необходимого опыта и знаний не позволяют им обеспечить безопасную эксплуатацию прибора без присмотра или указаний со стороны ответственного лица, которое должно обеспечить осуществление такой безопасной эксплуатации с их стороны.

• Во время работы варочная панель сильно нагревается. Детей следует держать на

расстоянии от нее, пока она не остынет.

При эксплуатации

• Необходимо сохранять настоящую

инструкцию для того, чтобы она могла быть использована и в будущем. В случае продажи или передачи изделия другому лицу убедитесь, что оно передается ему вместе с инструкцией.

• Данная варочная панель предназначена

только для приготовления пищи в быту. Ее использование в коммерческих или промышленных целях не предусмотрено.

• Опасно изменять технические данные

изделия или какимJлибо образом его модифицировать.

• Держите варочную панель в чистоте.

Скопление остатков пищи создает опасность возгорания.

electrolux 7

• Данное изделие не подлежит чистке паром или с помощью пароочистителя.

• Никогда не пытайтесь отремонтировать

варочную панель самостоятельно в случае ее неисправности. Ремонт, выполненный некомпетентными лицами, может привести к повреждениям и несчастным случаям. См. содержание настоящего руководства, (в частности, параграф “Возможные неисправности”). Если Вы не найдете нужную Вам информацию, обращайтесь в авторизованный сервисный центр. Обслуживание данного прибора должно выполняться специалистами авторизованного сервисного центра. При этом всегда настаивайте на использовании оригинальных запасных частей.

• После использования варочной панели

выключите ее с помощью главного сенсорного выключателя и убедитесь в том,

что соответствующий красный индикатор погас. Затем заблокируйте все органы управления варочной панели, нажав

сенсорную клавишу

•

При использовании какихJлибо других электроприборов удостоверьтесь, что электрические провода не касаются нагревающихся поверхностей варочной

панели.

“Блокировка” .

Информация по

охране окружающей среды

• Все материалы, использованные в конструкции варочной панели, являются экологически чистыми и подлежат вторичной переработке. В случае утилизации варочной панели мы просим Вас внести свой вклад в защиту окружающей среды, используя каналы дифференцированного сбора отходов.

• Старые или непригодные приборы все еще обладают определенной ценностью. С помощью правильной утилизации различные материалы, примененные при их изготовлении, могут быть использованы вторично.

Данная инструкция действительна только для стран, обозначенных символами,

напечатанными на обложке настоящего буклета и нанесенными на сам прибор.

• За информацией о правилах утилизации обращайтесь в магазин, где Вы купили прибор, или в местные органы власти.

• При утилизации старого изделия выведите его из строя, обрезав сетевой шнур как можно ближе к прибору.

Символ

упаковке указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае. За более подробной информацией о правилах утилизации и переработки данного изделия обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

на самом изделии или его

Пояснение к пользованию настоящей инструкцией

В тексте Вам встретятся следующие символы, которые помогут Вам ориентироваться в положениях настоящей инструкции:

Указания по безопасности

Указания по пошаговому

выполнению той или иной операции

Советы и рекомендации

Информация по охране окружающей среды

8 electrolux

Описание варочной панели

Зона управления

таймером

Зона

управления

задней

левой

горелкой

Горелка для ускоренного

приготовления

Вспомогательная

Зона управления

передней левой горелкой

горелка

Горелка для ускоренного

приготовления

Быстродействующая

горелка

Сенсорная клавиша функции “Замок

от детей”

Главный

выключатель варочной панели

Зона управления

задней правой горелкой

Зона управления

передней правой горелкой

Руководство по эксплуатации

Перед тем, как приступать к эксплуатации прибора, удалите все элементы упаковки, включая рекламные наклейки и защитную пленку.

Сенсорные клавиши управления

Варочная панель оснащена специальными сенсорными клавишами. Для управления функциями панели достаточно коснуться нужной сенсорной клавиши кончиком пальца.

Одновременно нажимайте не более одной сенсорной клавиши.

Ниже приведено описание символов основных сенсорных клавиш и соответствующих индикаторов

Главный сенсорный выключатель

варочной панели

electrolux 9

Зона

управления горелкой

Сенсорная клавиша розжига

горелки

Индикаторы уровня

пламени

Сенсорная клавиша увеличения

уровня пламени

Сенсорная клавиша уменьшения

уровня пламени

Индикатор остаточного тепла

10 electrolux

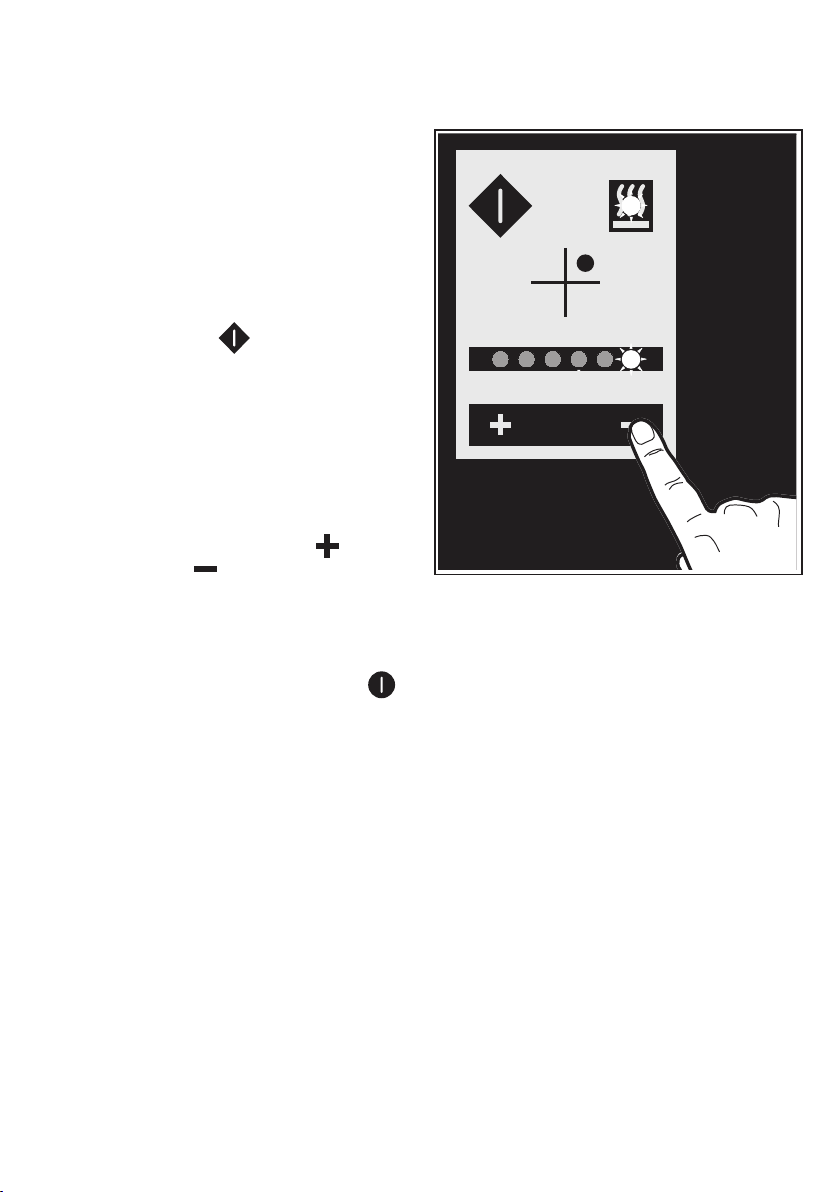

Розжиг горелки

1. Нажмите главный сенсорный выключатель варочной панели и держите его нажатым в течение примерно 3 секунд для включения варочной панели. При этом одновременно с подачей звукового сигнала загорится красный индикатор, расположенный рядом с сенсорным выключателем, указывая на то, что варочная панель готова к работе.

2. Нажмите сенсорную клавишу розжига

нужной горелки. При этом

загорятся индикаторы уровня пламени, расположенные прямо над символами

и .

3. В течение 3 секунд нажмите сенсорную клавишу увеличения уменьшения чтобы включить горелку.

J В случае выбора сенсорной клавиши

, горелка автоматически зажжется с максимальным уровнем пламени (при этом будут гореть все индикаторы уровня пламени).

зоны управления,

или

J В случае выбора сенсорной клавиши

, горелка автоматически зажжется с минимальным уровнем пламени (при этом будут гореть три индикатора уровня пламени).

4. Для регулировки уровня пламени горелки используйте сенсорные клавиши увеличения уменьшения соответствующей зоны управления.

Индикатор остаточного тепла загорится сразу же по зажигании горелки.

Это означает нагрев зоны приготовления; индикатор будет гореть до тех пор, пока горелка и подставка для посуды не остынут.

или

electrolux 11

12 electrolux

Выключение горелки

1. Для выключения горелки нажмите на сенсорную клавишу розжига

соответствующей зоны управления. При этом все индикаторы уровня пламени погаснут.

Индикатор остаточного тепла продолжает гореть даже после выключения варочной панели до тех пор, пока горелка и решетка для посуды не остынут.

выполнении розжига

Устройство розжига варочной панели

в течение примерно 6 секунд генерирует серию маленьких искр.

Если за это время не загорится пламя,

подача газа на горелку прерывается. Через 3 секунды устройство розжига автоматически повторит процедуру розжига в течение еще 6 секунд.

В случае трех неудачных попыток

розжига подряд, сработает предохранительное устройство горелки. При этом будут мигать индикаторы уровня пламени.

Осторожно! После срабатывания предохранительного устройства горелки органы управления ею будут заблокированы в течение примерно 60 секунд.

По истечении 60 секунд Вы можете

снять блокировку, одновременно нажав сенсорные клавиши увеличения уменьшения .

Затем следуйте указаниям,

приведенным в параграфе “Розжиг горелки”.

Осторожно! Убедитесь в правильности установки крышки горелки и рассекателя (см. рисунок).

Если проблема с розжигом остается, см. параграф “Возможные неисправности”.

Никогда не используйте зажигалку в случае отказа устройства розжига горелки. При необходимости воспользуйтесь спичкой.

Сбой при

A J Подставка для посуды B J Крышка горелки C J Рассекатель горелки D J Термопара

E J Свеча зажигания

B C
