Sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des AEG CS MP300 Autoradios.
Damit Sie Ihr Gerät komfortabel bedienen können, lesen Sie bitte auf

den folgenden Seiten nach, wie Ihr Gerät funktioniert.
Unser Ziel ist es, Ihnen die Möglichkeit zu bieten, das volle Potential

Ihrer Anlage auf einem sicheren Lautstärkeniveau ausschöpfen zu
können. Einem Niveau, das den Ton laut und deutlich und ohne
störendes Plärren bzw. Verzerrungen erklingen lässt und, das Wichtigste,
ohne Ihr sensibles Gehör dabei negativ zu beeinflussen. Beachten Sie,
dass Töne und Klänge trügerisch sein können. Mit der Zeit passt sich
das Gehör an die höhere Geräuschkulisse im Fahrzeug an, was dazu
führen kann, dass Sie das Lautstärkeniveau höher einstellen als nötig.
Das kann schädlich für Ihr Gehör sein. Schützen Sie sich davor, indem
Sie die Anlage auf ein Niveau einstellen BEVOR sich Ihr Gehör an eine
zu große Lautstärke anpasst hat.

Einstellen eines sicheren Lautstärkeniveaus:

- Stellen Sie den Lautstärkeregler auf ein niedriges Niveau

- Erhöhen Sie langsam die Lautstärke bis Sie den Klang klar und deutlich
wahrnehmen können.

Ist die Anlage auf ein sicheres Lautstärkeniveau eingestellt:

- Speichern Sie die Einstellungen und belassen sie so

Nehmen Sie sich dafür eine Minute Zeit; Sie vermeiden so
Gehörschäden.

Über dieses Handbuch

Dieses Gerät enthält einige hoch entwickelte Funktionen, die einen
hochwertigen Empfang sowie eine leichte Anwendung garantieren.
Jedoch erklären sich viele dieser Anwendungen nicht von selbst. Dieses
Handbuch soll Ihnen helfen, das volle Potential dieser Funktionen
auszuschöpfen und Ihr Hörvergnügen zu maximieren. Wir empfehlen
Ihnen, sich mit den Funktionen und deren Anwendungen durch das
Lesen dieses Handbuches vertraut zu machen, bevor Sie dieses Gerät
verwenden. Es ist besonders wichtig, dass Sie die Vorsichtsmaßnahmen
auf der folgenden Seite und in weiteren Teilen des Handbuches lesen
und beachten.
In diesem Handbuch wird die Grundanwendung jeder Funktion (z.B. das
reine Abspielen von Musik) am Anfang der Beschreibung kurz erläutert.

Installation

Hinweis:

- Wählen Sie zum Einbau des Geräts einen geeigneten Platz, damit alle
Tasten bedient werden können.

- Bevor Sie das Gerät komplett einbauen schließen Sie kurzzeitig die
Kabel an, um zu überprüfen, ob das Gerät funktionstüchtig ist.

- Um eine korrekte Installation sicherzustellen, verwenden Sie nur Teile,
die zur Geräteeinheit gehören. Das verwenden falscher Teile kann zu
Fehlfunktionen führen.

- Fragen Sie den nächsten Fachhändler, wenn der Einbau in Ihrem Auto
das Bohren von Löchern erfordert.

- Bauen Sie das Gerät so ein, dass es den Fahrer beim Fahren nicht
stört und keine Verletzungsgefahr für die Passagiere bei plötzlichem
Bremsen darstellt.

- Übersteigt der Einbauwinkel 30 Grad (horizontal), kann das Gerät nicht
seine optimale Leistung erbringen.

2

- Bauen Sie das Gerät nicht an einem Platz ein, wo es hohen
Temperaturen (z.B. neben der Heizung), direktem Sonnenlicht, starker
Verschmutzung und starken Erschütterungen ausgesetzt ist.

Einbau in eine DIN- Schacht mit Vorder- oder Rückseitiger
Befestigung

Das Gerät kann in eine DIN- Schacht eingebaut werden und entweder
vorderseitig (herkömmliche Weise) oder rückseitig (verwenden Sie
hierfür die vorgebohrten Löcher) befestigt werden. Nähere Erläuterungen
zu den beiden Einbauweisen finden Sie auf den folgenden Seiten.

Schrauben entfernen

Bitte entfernen Sie vor dem Einbau des Geräts die beiden Schrauben.

Vorderseitige Befestigung (Methode A)

Öffnung im Armaturenbrett (DIN- Schacht)

Dieses Gerät kann in jedes Armaturenbrett eingebaut werden, welches
eine Öffnung mit folgenden Maßen hat:

Geräteeinbau

Bevor Sie mit dem Einbau beginnen überprüfen Sie alle Anschlüsse und
gehen Sie dann nach folgenden Schritten vor:

1. Stellen Sie sicher, dass die Zündung des Autos aus ist. Entfernen Sie

anschließend das negative Batteriekabel des Autos.

3

2. Trennen Sie den Kabelbaum und den Antenne.

3. Drücken Sie die OPEN- Taste (7) und entfernen Sie das Bedienteil

von der Geräteeinheit (siehe „Das Bedienteil entfernen“).

4. Heben Sie die Oberseite des Kunststoffrahmens leicht an und ziehen

sie diesen vom Gerät ab.

5. Zum Herausziehen der Geräteeinheit aus dem Metallgehäuse setzen

sie die mitgelieferten Entriegelungshaken an beiden Seiten in die
dafür vorgesehenen Öffnungen ein und ziehen Sie dann das Gerät
aus dem Metallgehäuse.

6. Schieben Sie das Metallgehäuse in den Schacht und biegen Sie mit

einem Schraubenzieher die Nasen so, dass das Metallgehäuse sicher
im Schacht verankert wird.

7. Schließen Sie nun den Kabelbaum und die Antenne wieder an.

Achten Sie darauf, dass keine Leitungen geknickt oder eingeklemmt
werden.

4

8. Schieben Sie nun das Gerät in das Metallgehäuse bis es einhakt.

9. Um einen sicheren Halt des Geräts zu gewährleisten, befestigen Sie

das mitgelieferte Metalllochband an der Rückseite des Geräts. Die
andere Seite des Metalllochbandes wird am Fahrzeug befestigt. Das
Metalllochband dient gleichzeitig der Erdung.

10. Schließen Sie das Batteriekabel wieder an. Stecken Sie den
Kunststoffrahmen auf das Gerät. Und setzen Sie das Bedienteil
wieder an das Gerät.

Ausbau des Geräts

1. Stellen Sie sicher, dass die Zündung des Autos aus ist. Entfernen Sie
anschließend das negative Batteriekabel des Autos.

2. Entfernen Sie das Metalllochband vom Gerät (falls es eingebaut ist).

3. Drücken Sie die OPEN- Taste (7) und entfernen Sie das Bedienteil
von der Geräteeinheit (siehe „Das Bedienteil entfernen“).

4. Heben Sie die Oberseite des Kunststoffrahmens leicht an und ziehen
sie diesen vom Gerät ab.

5. Zum Herausziehen der Geräteeinheit aus dem Metallgehäuse setzen
sie die mitgelieferten Entriegelungshaken an beiden Seiten in die
dafür vorgesehenen Öffnungen ein und ziehen Sie dann das Gerät
aus dem Metallgehäuse.

Rückseitige Befestigung (Methode B)

5

Haben Sie einen Nissan oder Toyota, dann gehen Sie beim
Geräteeinbau nach folgenden Schritten vor:

1. Befestigen Sie die mitgelieferten Metallplatten (Adapter) an den dafür
vorgesehenen Stellen (gekennzeichnet mit N für Nissan bzw. T für
Toyota) am Gerät.

2. Entfernen Sie an beiden Seiten die Befestigungen für den
Vorderseitigen Einbau.

6

3. Befestigen Sie nun das Gerät mit den Metallplatten (Adaptern) an den
dafür vorgesehenen Stellen im Fahrzeug.

Hinweis: Bei dieser Einbaumethode werden das Metalllochband, der

Kunststoffrahmen und das Metallgehäuse nicht benötigt.

Lieferumfang

- Ein Bedienteil mit Schutzhülle (Etui)

- Ein Radio CS MP300

- Eine Bedienungsanleitung

- Zwei Entriegelungshaken

- Ein abziehbares Metallgehäuse

- Ein Metalllochband (noch nicht gebogen)

- Zwei Metallplatten

Das abnehmbare Bedienteil

Das Bedienteil entfernen

1. Drücken Sie die OPEN- Taste (7) und das Bedienteil klappt nach
unten.

2. Zum Abnehmen des Bedienteils heben Sie es leicht an, dann ziehen
Sie zuerst die rechte Seite aus der Verankerung und dann die linke
Seite.

3. Für ein sicheres Aufbewahren des abgenommenen Bedienteils legen
Sie in das dafür vorgesehene Schutzetui.

Das Bedienteil anbringen

1. Zum Anbringen des Bedienteils setzen Sie zunächst die linke Seite
ein und klappen Sie dann die rechte Seite in die Verankerung.

7

2. Haben Sie beide Seiten des Bedienteils am Gerät fixiert, klappen Sie
es nach Oben und drücken Sie es an das Gerät.

3. Wurde das Bedienteil nicht korrekt eingesetzt, werden im Display
nicht alle Segmente angezeigt. Drücken Sie die OPEN- Taste (7) und
versuchen Sie das Bedienteil erneut korrekt einzusetzen.

Zum Umgang mit dem Bedienteil

1. Lassen Sie das Bedienteil nicht fallen.

2. Üben Sie keinen Druck auf das Display und die Funktionstasten aus,
wenn das Bedienteil heruntergeklappt bzw. abgenommen ist.

8

3. Fassen Sie nicht auf die Kontakte des Bedienteils und der
Geräteeinheit. Dies kann zu einem schlechten elektrischen Kontakt
führen.

4. Hat sich Schmutz an den Kontakten festgesetzt, dann reinigen Sie die
Kontakte mit einem sauberen und trockenen Tuch.

5. Setzen Sie das Bedienteil keinen hohen Temperaturen und direkten
Sonnenlicht aus.

6. Vermeiden Sie den Kontakt das Bedienteils mit löslichen Mitteln (z.B.
Benzol, Verdünner oder Insektenvernichtungsmittel).

7. Versuchen Sie nicht das Bedienteil auseinanderzubauen.

Anschließen der Kabel

Hinweis:

1. Für das 2 Lautsprecher-System sind die Kabel (weiß, grün/schwarz,
grau und violett/schwarz) nicht verbunden und nicht isoliert.

2. Lassen Sie die Fadereinstellung in Mittelposition, um das eingestellte
Volumenniveau beizubehalten.

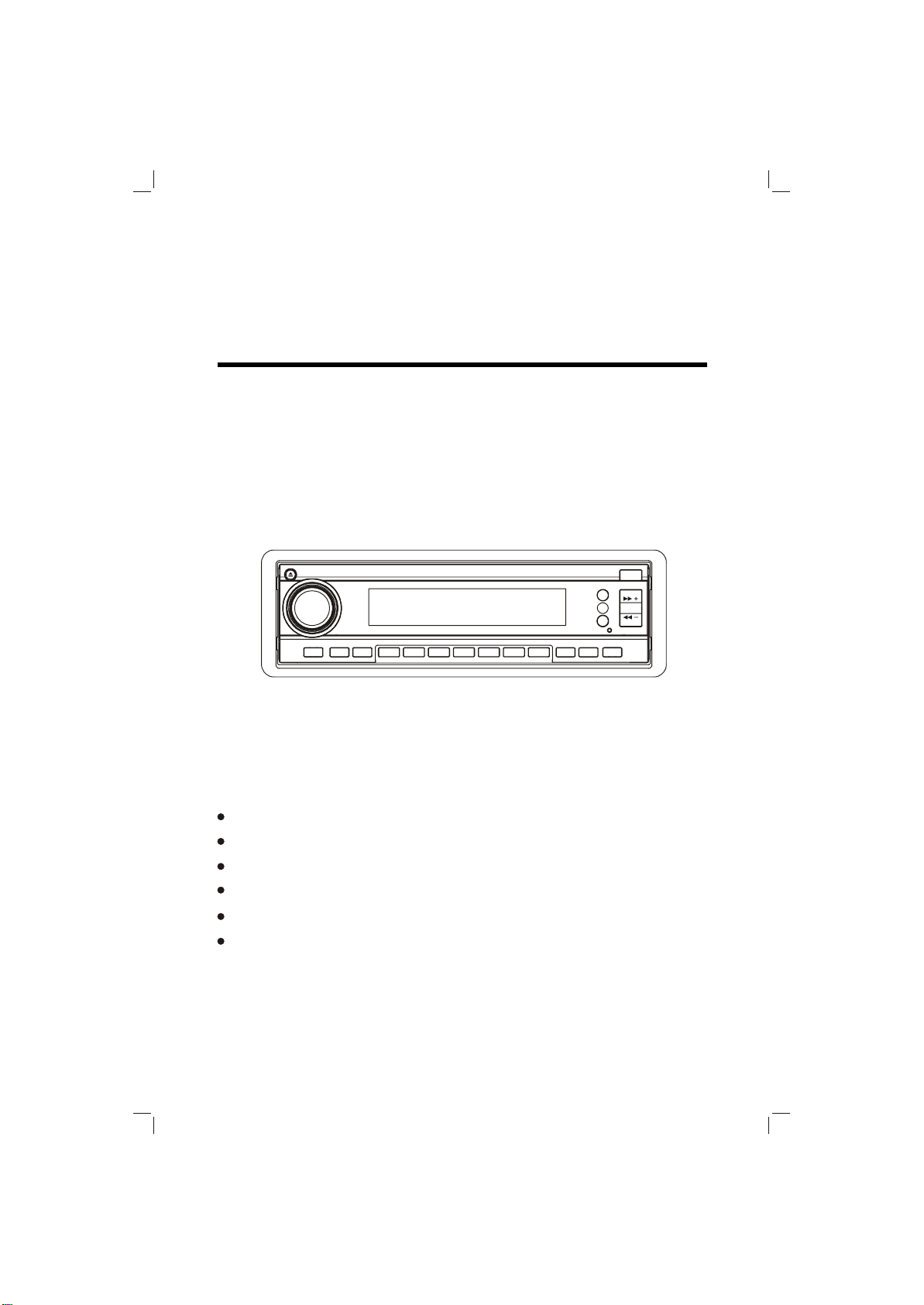

Lage der Bedienelemente

9

1. PTY- Taste

2. TA- Taste (Verkehrsmeldungen)

3. AF/REG- Taste

4. EJECT- Taste

5. CD- Schlitz (CD Laufwerk)

6. MOD- Taste (Modus)

7. OPEN/CLOSE- Taste (Öffnen/Schließen)

8. DISPLAY

9. POWER- Taste (Ein- / Ausschalten)

10. SEL- Taste (Auswahl)

11. VOLUME- Knopf (Lautstärkeregler)

12. EQ- Taste (Equalization)

13. BND/LOU- Taste

14. Funktionstasten (1-6)

15. DSP- Taste (Anzeige)

10

16. MANU/SKIP- Taste

17. MANU/SKIP- Taste

18. AS/PS- Taste

19. PAU- Taste (Pause)

20. SCN- Taste (Titel anspielen)

21. RPT- Taste (Titel wiederholen)

22. SHF- Taste (Zufallswiedergabe)

23. nicht belegt

24. LED

25. RESET- Taste (Zurückstellen)

►►+
◄◄-

Funktion der Bedienelemente

Das Gerät ein-/ ausschalten

Drücken Sie eine beliebige Taste (außer die OPEN/CLOSE- Taste (7)
und die EJECT- Taste (4)), um das Gerät einzuschalten.
Drücken Sie die POWER- Taste (9), um das Gerät auszuschalten.

Freigabe des Bedienteils

Drücken Sie die OPEN/CLOSE- Taste (7), um das abnehmbare
Bedienteil freizugeben.

Sound einstellen

Drücken Sie die SEL- Taste (10), um den gewünschten Modus zu
wählen. Die verschiedenen Modi werden in folgender Reihenfolge
aufgerufen:

11

Indem Sie den VOLUME- Knopf (11) drehen, können Sie die jeweils
gewünschte Qualität einstellen.
Halten Sie die SEL- Taste (10) für ein paar Sekunden gedrückt, in dem
zyklischen Modus können Sie folgende Funktionen wählen:

TA Suche oder Alarm

TA Suchen- Modus: Wenn ein neu eingestellter Sender nach ein paar

Sekunden keine TP- Informationen sendet, sucht das Radio den
nächsten Sender (nicht den gleichen wie eingestellt) mit TP­Informationen. Geht die TP- Information bei dem eingestellten Sender
verloren, kann eingestellt werden nach wie viel Sekunden (RETUNE
SHORT – 30 Sekunden oder RETUNE LONG – 90 Sekunden) das
Radio den gleichen Sender mit TP- Informationen auf einer anderen
Frequenz suchen soll. Kann das Radio bei einem Durchlauf den Sender
nicht finden, geht es automatisch zum nächsten Sender mit TP­Informationen.

TA ALARM- Modus: In diesem Modus ist der automatische Suchlauf

deaktiviert. Stattdessen ertönt zweimal Piep (ALRAM). Wenn ein neu
eingestellter Sender nach ein paar Sekunden keine TP- Informationen
sendet, ertönt das piepen. Geht die TP- Information bei dem
eingestellten Sender verloren ertönt ebenfalls das piepen. Hat der neu
eingestellte Sender kein RDS- Signal wird die PI Suche unterdrückt.

PI SOUND oder PI MUTE

Wenn Sie in einen kritischen Bereich fahren, in den zwei
unterschiedlichen Sendern das gleiche AF- Signal senden (z.B. 100MHz)
und das Radio trotz unterschiedlichem PI- Code den Sender wechselt,
ertönt ein kurzes Piepen.
Halten Sie sich längere Zeit in so einem kritischen Bereich auf, kann es
zu ungewolltem Hin- und Herspringen zwischen den Sendern kommen.
Dies kann das Radio nicht komplett ausschalten, es versucht das
Problem zu verringern.

Sollte das Problem weiterhin bestehen, können Sie den Piepton auch
abschalten.

RETUNE L (Suchlauf lang) oder RETUNE S (Suchlauf kurz)

Ist der automatische Suchlauf für AF bzw. PI eingeschaltet, durchsucht
das Radio bei schwächer werdendem Empfang alle Frequenzen nach
demselben PI- Code. Findet es im ersten Suchlauf keine Frequenz mit
demselben PI- Code bleibt es bei der letzten Frequenz und wartet:

im Retune L- Modus -> 90 Sekunden
im Retune S- Modus -> 30 Sekunden

bis es wieder einen PI- Code empfängt.

Lautstärke

Drücken Sie die BND/LOU- Taste (13) für mehrere Sekunden, um den
Bassverstärker einzustellen. Drücken Sie die BND/LOU- Taste (13)
erneut für mehrere Sekunden, um den Bassverstärker auszuschalten.

12

Anzeige

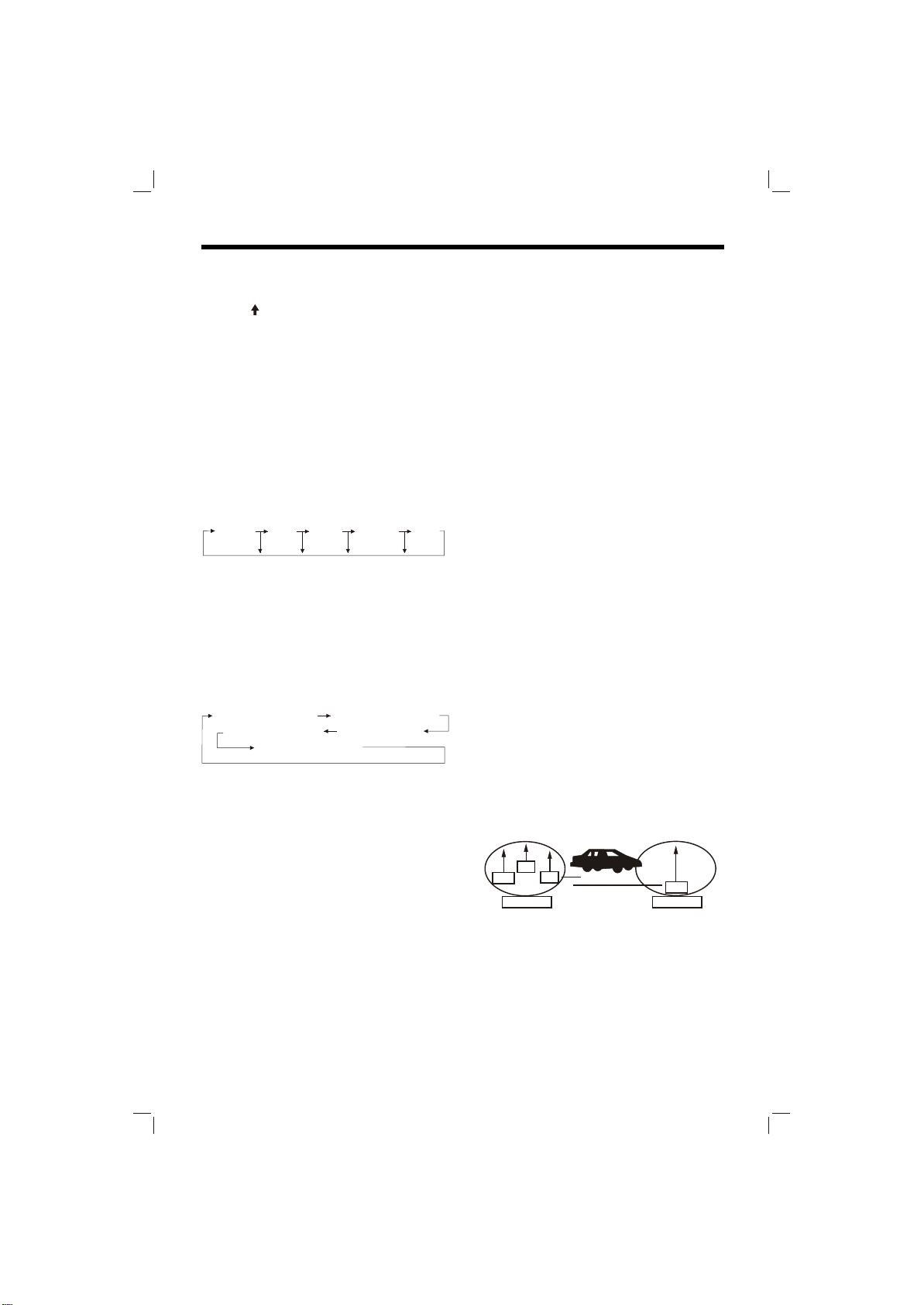

Drücken Sie die DSP- Taste (15), um die Anzeigefunktionen in folgender
Reihenfolge aufzurufen:

- RDS- Signal wird empfangen im Radiomodus:

-> PS -> CT -> FREQ -> PTY ->
im CD- Modus:

-> CD -> CT -> PS -> FREQ -> PTY ->

- Auf dem Display steht „NO CLOCK“ oder „NO PTY“, wenn keine CT­oder PTY- Informationen empfangen werden.

- Kein RDS- Signal wird empfangen im Radiomodus:

-> „NO CLOCK“ -> FREQ -> „NO PTY“ ->
im CD- Modus:

-> CD -> CT -> FREQ -> „NO PTY“ ->

Jede Anzeige bleibt für einige Sekunden im Display stehen, bevor
wieder auf die erste Anzeige zurückspringt.

Hinweis: CT – Uhrzeit
FREQ – Frequenz

Equalization (Abstimmung)

Drücken Sie die EQ- Taste (12), um die Abstimmungsfunktion
aufzurufen und um den gewünschten Audiomodus vorzuwählen. Es gibt
folgende fünf Möglichkeiten einzustellen:

Display (LCD)

Auf dem Display (8) werden die aktuelle Frequenz und die aktivierten
Funktionen angezeigt.

Blinkende LED

Wurde das Bedienteil nicht korrekt an die Geräteeinheit angebracht
blinkt die LED (24).

RESET- Funktion (Zurückstellen)

Die RESET- Taste (25) kann nur mit einem dünnen länglichen
Gegenstand gedrückt werden.
Die RESET- Taste kann aus folgenden Gründen gedrückt werden:

- Um die Ausgangsinstallation wiederherzustellen, wenn das Gerät
eingebaut ist.

- Keine der Funktions- Tasten reagiert mehr.

- Im Display erscheint das ERROR Symbol.

Hinweis: Sollte das Gerät nach dem Drücken der RESET- Taste (25)

nicht funktionieren, dann säubern Sie bitte die Kontaktstellen des
Bedienteils mit einem mit Isopropylalkohol gedrängten Baumwolltuch.

13

Radio- Funktionen

In den Radio- Modus wechseln

Drücken Sie kurz die MOD- Taste (6), um in den Radiomodus zu gehen.
Im Display erscheinen der Radiomodus und die Frequenz.

Den Frequenzbereich wählen

Drücken Sie im Radiomodus die BND/LOU- Taste (13) um den
gewünschten Bereich zu wählen. Der Bereich ändert sich folgender
Reihenfolge:

Sender einstellen

Drücken Sie die MANU/SKIP- Taste
Taste
Halten Sie eine der beiden Taste für ein paar Sekunden gedrückt, wird
die manuelle Sendersuche aktiviert - im Display steht „MANUAL“. Wird
dann keine der beiden Tasten weiter gedrückt, stellt sich die
automatische Sendersuche wieder ein - im Display steht „AUTO“.

◄◄- (17) kurz, um die automatische Sendersuche zu starten.

►►+ (16) oder die MANU/SKIP-

14

Automatische Senderspeicherung und Programm scannen
Automatische Senderspeicherung: Drücken Sie für ein paar

Sekunden die AS/PS- Taste (18) – das Radio durchsucht den
gegenwärtigen Frequenzbereich und überprüft die Signalstärke bei
einem Durchlauf. Anschließend werden die sechs signalstärksten
Sender auf den Speichertasten 1 – 6 gespeichert.

Programm scannen: Drücken Sie kurz die AS/PS- Taste, um den

Frequenzbereich nach signalstarken Sendern zu durchsuchen. Wurde
ein Sender mit einem starken Signal gefunden wird die Suche für ein
paar Sekunden unterbrochen und Sie hören den Sender, dann wird mit
der Suche fortgefahren.

Manuelle Senderspeicherung

Drücken Sie eine der sechs Funktionstasten (14), um einen
gespeicherten Sender aufzurufen. Halten Sie eine der sechs
Funktionstasten (14) für ein paar Sekunden gedrückt (es piept zweimal),
um den eingestellten Sender auf dieser Taste zu speichern.

RDS (Radio Data System) Funktion
RDS Modus einstellen: Drücken Sie die AF/REG- Taste (3), um den

RDS Modus an- bzw. auszuschalten.
Ist der RDS Modus eingeschaltet steht im Display „AF“ und der
Programmname des RDS Senders. Geht das RDS Signal verloren blinkt
„AF“ im Display.
Im Display erscheint „ALARM“, wenn eine dringende Meldung angesagt
wird, gleichzeitig wird die Lautstärke automatisch auf das eingestellte
Lautstärkeniveau angehoben, wenn der Lautstärkeregler auf leise
eingestellt ist.

Regionalprogramm Funktion: Drücken Sie die AF/REG- Taste (3) für

ein paar Sekunden um den Regionalmodus an- bzw. auszuschalten.
Einige Sendestationen ändern während eines bestimmten Zeitabschnitts
ihr normales Programm in ein regionales Programm und umgekehrt.
Wird ein Regionalprogramm empfangen bleibt der eingestellte Sender
unverändert. Wird kein Regionalprogramm empfangen, kann nach einem
Sender mit Regionalprogramm gesucht werden.

PTY benutzen, um ein Programm einzustellen: Mit der PTY- Taste (1)

können Sie folgende Modi einstellen:

1. PTY MUSIC group (=Programmtyp Musik)

2. PTY SPEECH group (=Programmtyp Sprache)

15

3. PTY off (=Funktion Programmtyp ausgeschaltet)

Haben Sie ein PTY Programm gewählt sucht das Radio nun nach
entsprechenden Sendern. Hat es einen Sender gefunden wird die Suche
angehalten.
Wird die PTY Information nicht mehr empfangen geht das Radio in den
Normalmodus zurück, der Sender bleibt eingestellt.
Im ausgewählten Modus PTY Programm sind die vorgespeicherten
Sendertasten wie folgt belegt:

PTY- MUSIC group (Programmtyp Musik)

English Deutsch

1. Pop M, Rock M Popmusik, Rockmusik

2. Easy M, Light M Leichte Musik

3. Classic M, other M. Klassik, andere Musik

4. Jazz, Country Jazz, Country

5. Nation M, Oldies Schlager, Oldies

6. Folk M. Volksmusik

PTY- SPEECH group (Programmtyp Sprache)

English Deutsch

1. News, Affairs, Info Nachrichten, Ereignisse,

Informationen

2. Sport, Educate, Drama Sport, Bildung, Drama

3. Culture, Science, Varied Kultur, Wissenschaft,

Verschiedenes

4. Weather, Finance, Children Wetter, Finanzen, Kinder

5. Social, Religion, Phone in Soziales, Religion,

Hörerbeteiligung

6. Travel, Leisure, Document Reisen, Freizeit, Dokumentar

Verkehrsmeldungen hören: Mit der TA- Taste (2) können Sie folgende

Einstellungen vornehmen. Drücken Sie die TA- Taste (2) kurz, um den
Verkehrmeldemodus an- bzw. auszuschalten. Ist der TA Modus
eingeschaltet und eine Verkehrsmeldung wird übertragen:

Im CD (MP3) Modus wird automatisch in den Radiomodus gewechselt.

Im Radiomodus wechselt das Radio kurzzeitig den Sender, wenn auf

einem anderen Sender gerade Verkehrsmeldungen gesendet werden.
Ist die Lautstärke unter dem Schwellenwert eingestellt, dann wird sie
automatisch auf diesen Wert erhöht. Erhöhen Sie während der
Verkehrsansage die Lautstärke über den Schwellenwert, wird die
Lautstärke nach der Verkehrsmeldung wieder auf die
Aushangslautstärke gesetzt.

Unterbrechen der Verkehrsmeldung: Die momentane

Verkehrsmeldung wird unterbrochen, wenn die AF- Taste (2) gedrückt
wird. Der TA Modus wird aber nicht ausgeschaltet.
Drücken Sie die TA- Taste (2) für ein paar Sekunden können folgende
Modi eingestellt werden: EON TA LOCAL -> EON TA DISTANCE.
Dieser Modus dient der Unterdrückung unerwünschten und häufigen
Senderwechsels, wenn das TA Signal des momentan eingestellten
Senders schwächer wird.

16

EON TA LOCAL Modus: Ist das EON- Signal eines Senders kleiner als

der Schwellenwert, kann das Radio nicht zu diesem Sender wechseln
und es kann sein, dass Sie Störungen empfangen.
Im EON TA LOCAL Modus erscheint bei schwachem Signal im Display
für ein paar Sekunden „EON TA LO“.

EON TA DISTANCE Modus:

Das Radio versucht einen Senderwechsel gemäß den Informationen des
momentan empfangenen EON- Signals. Im EON TA LOCAL Modus
erscheint im Display für ein paar Sekunden „EON TA DX“.

Folgende RDS- Informationen können empfangen werden:
PI Program Identification code Code zum Erkennen von

Programmen

PS Program Service name Buchstabenweise Übertragung des

Sendernamens

AF Alternative Frequencies Häufigkeitsliste der Sender mit

dem gleichen Programm

TP Traffic Program

Identification

TA Traffic Announcement

Identification

EON Enhanced Other Networks

information

PTY Program Type code Programminhalt wie Musik etc.

Erkennungsdaten für den Empfang
von Verkehrsmeldungen
Signal, ob momentan
Verkehrsnachrichten übermittelt
werden
Empfang von PI, TA, TP, AF, etc.
Informationen aus anderen Netzen
als dem momentan gewählten

17

CD- Funktionen

In den CD Modus wechseln

Befindet sich keine CD im CD Laufwerk, schieben Sie eine CD mit der
beschrifteten Seite nach Oben in den CD Schlitz (5) bis Sie einen
Widerstand spüren. Die CD wird nun automatisch in das CD Laufwerk
gezogen und das Radio wechselt in den CD Modus und beginnt mit der
Wiedergabe der CD.
Befindet sich bereits eine CD im CD Laufwerk, dann drücken Sie kurz
die MOD- Taste (6), das Radio wechselt in den CD Modus.

CD auswerfen lassen

Ist das Bedienteil heruntergeklappt, drücken Sie die EJECT- Taste (4),
um die CD Wiedergabe zu stoppen und die CD auswerfen zu lassen.

Titel wählen

Drücken Sie im CD Modus die MANU/SKIP- Taste
MANU/SKIP- Taste

◄◄- (17), um zum nächsten bzw. vorherigen Titel zu

springen. Im Display wird die Titelnummer angezeigt. Halten Sie die
MANU/SKIP- Taste

►►+ (16) oder die MANU/SKIP- Taste ◄◄- (17)

gedrückt, um im Titel schnell vor- bzw. rückzuspulen. Die CD
Wiedergabe beginnt, wenn Sie die Taste wieder loslassen.

Wiedergabepause

Drücken Sie im CD Modus die PAU- Taste (19), um die CD Wiedergabe
zu unterbrechen. Drücken Sie diese Taste erneut, um mit der
Wiedergabe fortzufahren.

Titel kurz anspielen

Drücken Sie die SCN- Taste (20), um von jedem Titel die ersten paar
Sekunden wiederzugeben. Drücken Sie die Taste erneut und der
momentane Titel wird komplett wiedergegeben.

Titel wiederholen

Drücken Sie die RPT- Taste (21), um ununterbrochen den gleichen Titel
wiederzugeben. Drücken Sie diese Taste erneut, um zur normalen
Wiedergabe zurückzukehren.

Zufallswiedergabe (RANDOM)

Drücken Sie die SHF- Taste (22), um alle Titel der CD in zufälliger
Reihenfolge wiederzugeben. Drücken Sie diese Taste erneut, um diese
Funktion zu beenden.

►►+ (16) oder die

18

MP3- Funktionen

In den CD (MP3) Modus wechseln

Befindet sich keine MP3- CD im CD Laufwerk, schieben Sie eine MP3­CD mit der beschrifteten Seite nach Oben in den CD Schlitz (5) bis Sie
einen Widerstand spüren. Die MP3- CD wird nun automatisch in das CD
Laufwerk gezogen und das Radio wechselt in den MP3- CD Modus und
beginnt mit der Wiedergabe der MP3- CD.
Befindet sich bereits eine MP3- CD im CD Laufwerk, dann drücken Sie
kurz die MOD- Taste (6), das Radio wechselt in den MP3- CD Modus.

MP3- CD auswerfen lassen

Ist das Bedienteil heruntergeklappt, drücken Sie die EJECT- Taste (4),
um die MP3- CD Wiedergabe zu stoppen und die MP3- CD auswerfen
zu lassen.

Wiedergabe einzelner Titel

Drücken Sie im MP3- CD Modus die MANU/SKIP- Taste
die MANU/SKIP- Taste

◄◄- (17), um zum nächsten bzw. vorherigen

Titel zu springen. Im Display wird die Titelnummer angezeigt.

Wiedergabepause

Drücken Sie im MP3- CD Modus die PAU- Taste (19), um die MP3- CD
Wiedergabe zu unterbrechen. Drücken Sie diese Taste erneut, um mit
der Wiedergabe fortzufahren.

Titel kurz anspielen

Drücken Sie die SCN- Taste (20), um von jedem Titel die ersten paar
Sekunden wiederzugeben. Drücken Sie die Taste erneut und der
momentane Titel wird komplett wiedergegeben.

Titel wiederholen

Drücken Sie die RPT- Taste (21), um ununterbrochen den gleichen Titel
wiederzugeben. Drücken Sie diese Taste erneut, um zur normalen
Wiedergabe zurückzukehren.

Zufallswiedergabe (RANDOM)

Drücken Sie die SHF- Taste (22), um alle Titel der CD in zufälliger
Reihenfolge wiederzugeben. Drücken Sie diese Taste erneut, um diese
Funktion zu beenden.

Titelwahl über die AS/PS- Taste (MP3)

Im MP3 Modus wird der AS/PS- Taste (18) die Titelauswahlfunktion
zugewiesen. Drücken Sie diese Taste, um im MP3 Modus folgenden
Auswahlfunktionen vorzuwählen: „Selecting track directly“ (Direkte

►►+ (16) oder

Titelwahl) -> „Searching Directory or File Name“ (Suche nach
Verzeichnis- bzw. Titelnamen) -> „Navigation“ (Navigieren) mit der
MANU/SKIP- Taste

►►+ (16) oder der MANU/SKIP- Taste ◄◄- (17)

können sie Rootverzeichnis aus aber auch aus einem Verzeichnis
heraus navigieren.

Selecting track directly (Direkte Titelwahl): Drücken Sie einmal die

AS/PS- Taste (18) für die direkte Titelwahl. Über folgende Tasten

können Sie nun direkt die Titelnummer auswählen: M1 bis M6, MOD­Taste 7, MANU/SKIP- Taste

►►+ 8, MANU/SKIP- Taste ◄◄- 9 und

DSP- Taste 0.

Nach Eingabe einer dreistelligen Nummer beginnt das Gerät sofort mit
der Suche. Nach der Eingabe einer einstelligen bzw. zweistelligen
Nummer wartet das Gerät auf eine Bestätigung (drücken Sie die
BND/LOU- Taste (13)) und beginnt dann mit der Titelsuche. Wurde die
Eingabe nicht bestätigt beginnt das Gerät automatisch nach einigen
Sekunden mit der Titelsuche.

19

Searching Directory or File Name (Suche nach Verzeichnis- bzw.

Titelnamen): Drücken Sie zweimal die AS/PS- Taste (18) für die Suche
nach Verzeichnis- bzw. Titelnamen. Das Gerät sucht nach
Verzeichnissen bzw. Titeln, die mit dem Buchstaben anfangen, den Sie
nun mit Hilfe folgender Tasten eingeben:

M1 (14) A, B, C, 1
M2 (14) D, E, F, 2
M3 (14) G, H, I, 3
M4 (14) J, K, L, 4
M5 (14) M, N, O, 5 / ein Verzeichnis nach Unten
M6 (14) P, Q, R, 6 / ein Verzeichnis nach Oben
MOD (6) S, T, U, 7
MANU/SKIP- Taste◄◄- (17) V, W, X, 8
MANU/SKIP- Taste►►+ (16) Y, Z, Leerzeichen, 9
SEL- Taste (10) Nach Rechts bewegen
DSP- Taste (15) _, -, +, 0
VOLUME- Knopf (11) Auswahl aller Buchstaben und Zahlen
BND/LOU- Taste (13) Bestätigen
AS/PS- Taste (18) Modus auswählen

- Wählen Sie mit Hilfe der angegebenen Tasten den gewünschten
Buchstaben aus.

- Drücken Sie zum Bestätigen jedes Buchstaben die SEL- Taste (10).

- Drücken Sie zum Bestätigen der Eingabe die BND/LOU- Taste (13).
Das Gerät beginnt mit der Suche.

20

Handelt es ich bei dem ausgewählten Namen um ein Verzeichnis, dann
steht im Display ´ ´:

- Drücken Sie die MANU/SKIP- Taste
Taste

◄◄- (17), um in diesem Verzeichnis nach Titeln zu suchen und

►►+ (16) oder die MANU/SKIP-

einen Titel auszuwählen.

- Drücken Sie die BND/LOU- Taste (13) zum Bestätigen und Gerät
beginnt mit der Wiedergabe des gewählten Titels.

- Handelt es sich bei dem ausgewählten Titel wieder um ein Verzeichnis
wiederholen Sie die eben beschriebenen Schritte.

Navigation (Navigieren vom Rootverzeichnis aus): Drücken Sie die

AS/PS- Taste (18) dreimal für den Navigationsmodus. Sie können nun
mit Hilfe der MANU/SKIP- Taste

◄◄- (17) vom Rootverzeichnis aus nach Verzeichnissen und Titeln

►►+ (16) oder der MANU/SKIP- Taste

suchen. Im Display werden alle Verzeichnisse und Titel angezeigt.
Wählen Sie mit der MANU/SKIP- Taste
Taste

◄◄- (17) ein Verzeichnis oder einen Titel aus und bestätigen Sie

►►+ (16) oder der MANU/SKIP-

dies mit der BND/LOU- Taste (13). Handelt es sich bei der Auswahl um
einen Titel, beginnt das Gerät sofort mit der Wiedergabe des Titels.
Handelt es ich bei dem ausgewählten Namen um ein Verzeichnis, dann
steht im Display ´ ´:

- Drücken Sie die MANU/SKIP- Taste
Taste

◄◄- (17), um in diesem Verzeichnis nach Titeln zu suchen und

►►+ (16) oder die MANU/SKIP-

einen Titel auszuwählen.

- Drücken Sie die BND/LOU- Taste (13) zum Bestätigen und Gerät
beginnt mit der Wiedergabe des gewählten Titels.

- Handelt es sich bei dem ausgewählten Titel wieder um ein Verzeichnis
wiederholen Sie die eben beschriebenen Schritte.

Navigation (Navigieren vom aktuellen Verzeichnis aus): Drücken Sie die

AS/PS- Taste (18) viermal für diesen Navigationsmodus. Sie können nun
mit Hilfe der MANU/SKIP- Taste

◄◄- (17) vom aktuellen aus nach Verzeichnissen und Titeln suchen. Der

►►+ (16) oder der MANU/SKIP- Taste

aktuelle Verzeichnisnamen wird kurz im Display angezeigt. Wählen Sie
mit der MANU/SKIP- Taste

►►+ (16) oder der MANU/SKIP- Taste ◄◄-

(17) ein Verzeichnis oder einen Titel aus und bestätigen Sie dies mit der
BND/LOU- Taste (13).

Hinweis: Bei der Wiedergabe einer MP3- CD steht im Display ein MP3

Zeichen. Im Navigationsmodus blinkt dieses Zeichen.

Display Informationen

Drücken Sie die DSP- Taste (15) um sich Informationen über die
Spieldauer, ID3 TAG (wenn möglich: Songtitel, Verzeichnisname,
Interpret, etc.) und weitere Informationen anzeigen zu lassen.

21

Hinweise zu den CD’s

Anmerkungen zu den CD’s

1. Der Versuch, keine Standard CD’s (z.B. quadratisch oder herzförmig),

zu verwenden, kann zu Funktionsstörungen am Gerät führen.
Verwenden Sie nur runde CD.

2. Stecken Sie kein Papier, Tonband etc. in den CD Schlitz (5), kleben

Sie nichts auf die beschriebene Seite der CD – dies kann Störungen
verursachen.

3. Schmutz, Staub, Kratzer und verformte CD können Störungen

verursachen.

Anmerkungen zu CD-Rs (beschreibbare) und CD-RWs
(wiederbeschreibbare)

1. Verwenden Sie nur CD’s, die mit einem dieser Zeichen markiert sind:

2. Das Gerät kann keine CD’s (CD-R / CD-RW) wiedergeben, die nicht

beendet sind. (Bitte informieren Sie sich im Handbuch Ihres CD­Brenners oder Ihrer Brennsoftware über das Beenden einer CD.)

3. Abhängig vom Aufnahmestatus, vom Zustand der CD und von der

Hard- bzw. Software, die zum Brennen benutzt wurde, kann es sein,
das bestimmte CD’s nicht wiedergegeben werden können.
Für eine zuverlässige Wiedergabe sollten Sie Folgendes beachten:

- Verwenden Sie CD-RW’s mit einer Geschwindigkeit von 1 – 4fach

und beschreiben Sie diese mit einer Geschwindigkeit von 1 - 2fach.

- Verwenden Sie CD-R’s mit einer Geschwindigkeit von 1 – 8fach
und beschreiben Sie diese ebenfalls mit einer Geschwindigkeit von
1 – 2fach.

- Verwenden Sie keine CD-RW’s, die bereits mehr als fünfmal
überschrieben wurden.

Anmerkungen zu MP3- Files (gilt nur für MP3- CD’s)

1. Die CD muss im ISO9660 Format (Level 1 oder 2) oder im Joliet oder

Romeo gebrannt sein.

2. Wenn Sie die MP3 File umbenennen achten Sie darauf, dass die

Erweiterung *.mp3 ist.

3. Handelt es sich bei den Dateien nicht um ein MP3 Format, so kann

das Gerät diese nicht lesen bzw. wiedergeben.

Technische Daten

Allgemein

Stromversorgung DC 12 Volt, Negative Ground
Gehäuseabmessung 178 (B) x 165 (T) x 50 (H) mm

Tonsteuerung

Bässe (bis100 Hz) ± 10 dB
Höhen (bis 10 kHz) ± 10 dB

Ausgangsleistung 4 x 50 Watt (max. 5 Ampere)

CD Player

Rauschabstand > 55 DB

Kanaltrennung > 45 dB

Frequenzeigenschaften 40 Hz – 18 kHz

22

Radio

Frequenzbereich 87,5 – 108 MHz (UKW)
I.F. Frequenz 10,7 MHz
Nutzbare Empfindlichkeit 4 µV

Stereotrennung >25 dB

Problembehebung

Mit der folgenden Liste können einige häufig auftretende Probleme
behoben werden. Falls die Störungen auch nach Prüfen der Checkliste
nicht behoben werden können, kontaktieren Sie den nächsten
Kundendienst.

Störung Ursache Lösung

Kein Strom Die Zündung des Autos ist

nicht eingeschaltet.

Sicherung durchgebrannt
CD kann nicht
eingelegt
werden

Es befindet sich bereits

eine CD im CD-Spieler.

Wenn die Stromzufuhr
richtig am Gerät ange­schlossen ist, Zündung auf
„ACC“ stellen.

Sicherung austauschen.
Die CD herausnehmen
und eine neue CD
einlegen.

Die CD kann
vom Gerät
nicht gelesen
werden

Kein Ton

Die Tasten
funktionieren
nicht.

Der Ton ist
holperig.

Das Radio
funktioniert
nicht.

Keine auto­matische
Sendersuche

Die CD wurde falsch

herum eingelegt

Die CD ist sehr schmutzig

oder defekt

Zu hohe Innentemperatur

im Auto

Lautstärkenregler zu leise

eingestellt

Verkabelung nicht korrekt

Der eingebaute Mikrocom-

puter arbeitet nicht, was

wahrscheinlich auf Geräu-

sche zurückzuführen ist.

Bedienteil nicht korrekt

eingesetzt

Einbauwinkel beträgt über

30 Grad

CD ist sehr schmutzig oder

defekt

Antennenkabel ist nicht

angeschlossen

Radiosignale zu schwach

23

CD mit der beschrifteten
Seite nach oben einlegen.

CD reinigen oder eine
neue CD einlegen.

Innentemperatur auf
normale Bedingungen
abkühlen lassen.
Lautstärke wie gewünscht
einstellen

Verkabelung prüfen
Funktionstaste RESET
drücken.

Bedienteil korrekt
einsetzen.
Einbauwinkel auf unter 30
Grad korrigieren.

CD reinigen oder eine
neue CD einlegen.
Das Antennenkabel fest
einsetzen.

Sender manuell einstellen

Nutzungshinweise

Sehr geehrter Rundfunkteilnehmer !
Dieses Rundfunkgerät darf gemäß der gültigen EG- Richtlinie von

jedermann betrieben werden.
Das Gerät entspricht den zurzeit geltenden europäischen und

harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die
Gewähr, dass die für das Gerät geltenden Richtlinien der
elektromagnetischen Verträglichkeit eingehalten werden.

Kennzeichnung

24

e1- Zeichen entspricht der Richtlinie 72/245/EWG, zuletzt geändert durch
die Richtlinie 95/54/EG.

e 1

Rücknahme von alten Geräten

Hat Ihr Gerät CS MP 300 ausgedient, bringen Sie das Altgerät zur
Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof).
Das untenstehende Symbol bedeutet, dass das Altgerät getrennt vom
Hausmüll zu entsorgen ist. Nach dem Elektro-und Elektronikgerätegesetz
sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und
Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie
bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das
Altgerät nicht in den Hausmüll geben.

Garantie*

Die ITM Technology AG leistet für Material und Herstellung des Gerätes
eine Gewährleistung von 24 Monaten ab dem Kauf.
Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung,
Rechnung, Kassenzettel oder Lieferschein, auf.Werden Artikel ohne

Kaufbelege zur Reparatur eingesand, kann die Reparatur nur kostenpflichtig
erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Gewährleistung werden unentgeltlich alle Mängel beseitigt,
die auf Material- oder Herstellungsfehler beruhen. Innerhalb der Gewähr­leistung wird nach eigener Wahl die Gewährleistung durch Reparatur oder
Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in unser Eigentum
über. Durch den Gerätetausch erneuert oder verlängert sich die Gewähr­leistung nicht automatisch, es bleibt die ursprüngliche Gewährleistungszeit
des Erstgerätes bestehen, diese endet nach 24 Monaten.

25

Von der Gewährleistung ausgenommen sind Schäden, die auf
unsachgemässen Gebrauch, auf Verschleiss, auf Eingriff durch Dritte oder
auf höhere Gewalt zurückzuführen sind. Die Gewährleistung erfasst nicht
Verbrauchsmaterialien und auch nicht
diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerä­tes nur unerheblich beeinträchtigen. Schadenersatzansprüche sind ausge­schlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Her­stellers beruhen.

*Hotline

Sehr geehrter Kunde,

wenn Sie Fragen zu unserem Gerät haben, rufen Sie bitte unsere Hotline
an, die Ihnen bestimmt helfen und Sie unterstützen kann.

Hotline:

Hotline- Zeiten: Montag bis Donnerstag von 08:00 bis 17:00 Uhr
Freitag von 08:00 bis 16:00 Uhr

*Die Gewährleistung, und Kunden- Hotline gelten nur in der BRD.
Für die Gewährleistungsbedingungen und Reparaturanschrift in anderen
Ländern wenden Sie sich bitte an Ihren Händler.

30

01805 880606 (0,12€ / Minute aus dem Festnetz der Deutschen Telekom)

INDEX

26

A

AF 11, 13, 14, 16, 17, 18, 19
Antenne 4, 5
AS 12, 16, 21, 22, 23

B

Bedienteil 4, 5, 6, 7, 8, 9, 10, 12,

15, 20, 21, 26

BND/LOU 12, 14, 16, 22, 23

C

CT 14, 15

D

Display 9, 14, 15, 16, 17, 20, 21,

22, 23
DISPLAY 11
DSP 12, 14, 22, 23

E

EJECT 11, 12, 20, 21
Entriegelungshaken 4, 6, 7
EON 18, 19
EQ 12, 15

F

FREQ 14, 15

L

Lautsprecher 10
Lautstärkeregler 1, 11, 17
LED 12, 15

M

MANU/SKIP 12, 16, 20, 21, 22,

23
Metallgehäuse 4, 5, 6, 7
Metalllochband 5, 6, 7
Metallplatten 6, 7
MOD 11, 16, 19, 20, 22
MP3 18, 20, 21, 23, 24
MUTE 13

O

OPEN 4, 6, 8, 9, 11, 12

P

PAU 12, 20, 21
PI 2, 13, 14, 19
POWER 11, 12
PS 12, 14, 16, 19, 21, 22, 23
PTY 11, 14, 17, 18, 19

R

RDS 13, 14, 16, 17, 19
REG 11, 16, 17
RESET 12, 15, 26
RPT 12, 20, 21

S

SCN 12, 20, 21
SEL 11, 12, 13, 22
SHF 12, 20, 21
Stromversorgung 25

T

TA 11, 13, 18, 19

CS MP 300

Mobile Audio System

PLL Synthesizer Stereo Radio
RDS (Radio Data System) operation
Digital Compact Disc Player
Automatically Memory Storing
Fold Down Full Detachable Panel
Preset Equalization

CONTENTS

Installation

Take out screw before installation
DIN Front-Mount (Method A)

Installing the unit

Removing the unit

DIN Rear-Mount (Method B)

Using The Front Panel
Wiring Connection
Operation

Location of keys

Switching on/off the unit
Faceplate Release
Sound adjustment
Loudness
Display

Equalization
Flashing LED
Reset function

Radio operation

Switching to radio mode
Selecting the frequency band
Selecting station
Automatic memory storing &
program scanning
Station storing
RDS (Radio Data System) operation

CD operation

Switching to CD mode

Selecting tracks
Pausing playing
Previewing all track
Repeating the same tracks
playing all track in random

3

MP3 operation

3

Switch to CD (MP3) mode
Ejecting a disc

3

Selecting tracks in single step

3

Selecting directory up/down

4

Pausing playing

5

Previewing all tracks

6

Repeating the same track

7

Playing all tracks in random

8

Selecting tracks by

8

AMS/MP3 button

9

Display information

9

Disc notes

9

Specification

10

Trouble shooting

10 Warranty.............................................19

10 EC Type-Approval Certificate.............19

11 Service address and hotline...............................20

11 Retraction of old devices.....................................20

11
11
11
11

11
11
12
13
13
13

13
13
13
14

14
14
14
14
14
14

14
14
14

14
15

16

17
18

2

INST ALLATION

Notes:

Choose the mounting location where
the unit will not interfere with the
normal driving function of the driver.
Before finally installing the unit,
connect the wiring temporarily and
make sure it is all connected up
properly and the unit and the system

work properly.

Use only the parts included with the
unit to ensure proper installation. The
use of unauthorized parts can cause

malfunctions.

Consult with your nearest dealer if
installation requires the drilling of
holes or other modifications of the

vehicle.

Install the unit where it does not get
in the driver's way and cannot injure
the passenger if there is a sudden

stop,like an emergency stop.

If installation angle exceeds 30 from
horizontal, the unit might not give its

optimum performance.

TAKE OUT SCREW BEFORE
INSTALLATION

Before install the unit, please remove
the two screws .

Take out screw
before installation

DIN FRONT-MOUNT (Method A)
Installation Opening

This unit can be installed in any
dashboard having an opening as show
below:

O

182mm

53mm

30

Avoid installing the unit where it
would be subject to high temperature,
such as from direct sunlight, or from
hot air, from the heater, or where it
would be subject to dust, dirt or
excessive vibration.

DIN FRONT/REAR-MOUNT

This unit be can properly installed either
from "Front"(conventional DIN
Front-mount) or "Rear"(DIN Rear-mount
installation, utilizing threaded screw holes
at the sides of the unit chassis). For
details, refer to the following illustrated
installation methods.

Installing the unit

Be sure you test all connections first,
and then follow these steps to install
the unit.

1.

Make sure the ignition is turned off,
and then disconnect the cable from the
vehicle battery's negative (-) terminal.
Disconnect the wire harness and the

2.

antenna.
Press the release button on the front

3.

panel and remove the control panel
(see the steps of "removing the front
panel").
Lift the top of the outer trim ring then

4.

pull it out to remove it.
The two supplied keys release tabs

5.

inside the unit's sleeve so you can
remove it. Insert the keys as far as

3

INSTALLATION

they will go (with the notches facing
up) into the appropriate at the middle
left and right sides of the unit. Then
slide the sleeve off the back of the
unit.

Outer Trim Ring

Front Panel

L Key

Sleeve

R Key

(Tapping Screw (5x25mm) and Plain
Washer) to attach the other end of
metal strap to a solid metal part of
the vehicle under the dashboard.
This strap also helps ensure proper
electrical grounding of the unit.
Note to install the short threading
terminal of the mounting bolt to the
back of the unit and the other long
threading terminal to the dashboard.

6.

Mount the sleeve by inserting the
sleeve into the opening of the
dashboard and bend open the tabs
located around the sleeve with a
screwdriver. Not all tabs will be able to
make contact, so examine which ones
will be most effective. Bending open
the appropriate tabs behind the
dashboard to secure the sleeve in
place.

Screwdriver

any wires or cables.

Reconnect the wire harness and the

7.

Dashboard

Tabs

Sleeve

antenna and be careful not to pinch
any wires or cables.
Slide the unit into the sleeve until it

8.

Locks into place.

9.

To further secure the unit, use the
supplied metal strap to secure the back
of the unit in place. Use the supplied
hardware (Hex Nut (5mm) and Spring
Washer) to attach one end of the strap
to the mounting bolt on the back of
the unit. If necessary, bend the metal
strap to fit your vehicle's mounting area.
Then use the supplied hardware

Spring Washer

Metal Strap

Mounting Bolt

Plain Washer

Tapping Screw

10.

Reconnect the cable to the vehicle
battery's negative (-) terminal. Then
replace the outer trim ring and install
the unit's front panel (see the step of
"installing the front panel").

Removing the unit

Make sure the ignition is turned off,

1.

then disconnect the cable from the
vehicle battery's negative (-) terminal.
Remove the metal strap attached the

2.

back of the unit (if attached).
Press the release button to remove the

3.

front panel.
Lift the top of the outer trim ring then

4.

pull it out to remove it.

5.

Insert both of the supplied keys into the
slots at the middle left and right sides of
the unit, then pull the unit out of the
dashboard.

Hex Nut

4

INSTALLATION

DIN REAR-MOUNT (Method B)

If your vehicle is a Nissan, Toyota, follow
these mounting instructions.
Use the screw holes marked T (Toyota),
N (Nissan) located on both sides of the
unit to fasten the unit to the factory radio
mounting brackets supplied with your
vehicle.

Side View showing
Screw Holes marked
T, N

2. Align the screw holes on the bracket
with the screw holes on the unit, and
then tighten the screws (5x5mm)on
each side.

Note: the outer trim ring, sleeve
and the metal strap are not used
for method B installation.

Screw

Factory Radio
Mounting Bracket

Screw

Dashboard or Console

Hook

To fasten the unit to the factory radio
mounting brackets.

1. Use a screwdriver to loose the hook's
screws on the front left and right sides
of the unit and remove the hooks.

5

USING THE DETACHABLE FRONT PANEL

To Detach the Front Panel

1. Press the OPEN button, then
the front panel will slide down.

The left side

Front Panel

The right side

OPEN

2. To remove the front panel, lift it up at
a little angle from horizontal position,
then first pull out the right side and
then pull out the left side.

The left side

Front Panel

3. For safekeeping, store the front panel
in the supplied protective case
immediately after being removed.

Front Panel

To Install the Front Panel

1. To install the front panel, first insert
the left side into proper position then
insert the right side into place.

The right side

Protective Case

2. When the two sides fixed into place,
push the front panel into main unit.

3. Note that if the front panel fails to
lock in position properly, pressing
control button may not function and
the display may be missing some
segments. Press the button and
then reinstall the front panel again.

Precautions when handling

1. Do not drop the front panel.

2. Do not put pressure on the display
or control buttons when detaching
or reinstalling the front panel.

3. Do not touch the contacts on the
front panel or on the main unit body.
It may result in poor electrical contact.

4. If any dirt or foreign substances
adhered on the contacts, they can
be removed with a clean and dry cloth.

5. Do not expose the front panel to high
temperatures or direct sunlight in
anywhere.

6. Keep away any volatile agents (e.g.
benzene, thinner, or insecticides)
from touching the surface of the front
panel

7. Do not attempt to disassemble the
front panel.

6

WIRING CONNECTION

ANTENNA CONNECTOR

IGNITION

SWITCH (ACC+)

MEMORY
BACK-UP (B+)

GROUND (B-)

POWER
ANTENNA

YELLOW

RED

FUSE

FUSE

BLACK

BLUE

2-SPEAKERS SYSTEM

Lch
SPK.

+

-

GREEN/BLACK

WHITE

4-SPEAKERS SYSTEM

+

FRONT

-

Lch SPK.

REAR
Lch SPK.

WHITE/BLACK

+

­GREEN/BLACK

WHITE

GREEN

Note:

1.For 2-speakers system, green, violet, whit e/black and grey/black wire leads are

unconnected and isolated.

2.For 2-speakers system, keep the fader indi cater at center position to maintain the

existing volume level.

MAIN UNIT

GREY/BLACK

VIOLET/BLACK

REAR RCA CABLE

4-SPEAKERS SYSTEM

GREY

VIOLET

+

-

+

-

FRONT
Rch SPK.

REAR
Rch SPK.

(GREY)

Rch RED

Lch WHITE

2-SPEAKERS SYSTEM

GREY

VIOLET/BLACK

Rch

+

-

SPK.

7

OPERATION

LOCATION OF KEYS

23

117

10

9

18

12

24

19

8

20

14 22 2 1

21

5

13

15

3

4

6

25 17

16

8

OPERATION

SWITCHING ON/OFF THE UNIT

Switch on the unit by pressing any button
(except button (7) and eject button(4).
When system is on, press POWER
button (9) to turn off the unit.

FACEPLATE RELEASE

Press OPEN/CLOSE button (7) to slide

down the removable faceplate.

SOUND ADJUSTMENT

Press SEL button (10) to select
the desired adjustment mode. The
adjustment mode will change in the
following order:

Volume Bass Treble Balance Fader

By rotating the VOLUME knob (11)
clockwise or counter-clockwise, it is
possible to adjust the desired sound
quality.
Press SEL button (10) for several
seconds, it is activated as cyclical mode
of following functions for user's selection.

TA SEEK or ALARM

MASK DPI or ALL RETUNE L or S

BEEP 2'nd or OFF

a) TA SEEK OR TA ALARM

- TA SEEK mode:
When newly tuned station does not
receive TP information for several
seconds, the radio retunes to next
station which has not the same
station (PI) as the last station, but
has the TP information.
When TP information gets lost at the
current station for retune time which
is set by RETUNE SHORT (30 sec.)
or RETUNE LONG (90 sec.), the
radio start to retune to next same PI
station. When same PI station does
not catch in 1 cyclic search, the

shortly

PI SOUND or MUTE

radio retunes to next station with TP
information.

- TA ALARM mode:
When this mode is selected, any
automatic retune mode is not
activated. Only double beep sound
(ALARM) is output.
When newly tuned station does not
have TP information for several
seconds, beeps come out.
When TP information gets lost at the
current station for retune time, the
beep sound is out-putted.
When newly tuned station has no
RDS signal, "PI SEEK" is
suppressed somewhat.

b) PI SOUND or PI MUTE
While AF switching is implemented in
C201 station, AF can switch to 100
MHz, which is non genuine AF (where,
different PI with same AF) in short
"DIP".
If a car cruises that critical area back
and forth, an oscillation
phenomenon can be occurred,
because the different PI code can be
received from 100 MHz with "XXX"PI.
The car radio has special procedure
to reduce even this kind of
unavoidable situation however there
is a limit to be escaped from this
serious case perfectly.
In that serious case, 2 mode is
selectable as follows:

98

PI: C201

90

100

PI: XXX

100

- PI SOUND mode:
When above different PI sound (DIP)
is heard once in a while, the DIP's
sound will be heard for a short time.

- PI MUTE mode:
Under above same situation, a mute
sound will be heard for a short time.

9

OPERATION

c) RETUNE L or RETUNE S mode
The initial time of automatic TA search
or PI search modes is selected.
When PI information is not caught for
retune time, the radio starts to retune
to next same PI station.
When same PI station does not catch
1 cyclic search, the radio goes to last
station and waits for several minutes
until PI code is received.

- RETUNE L mode:
Selected as 90 seconds.

- RETUNE S mode:
Selected as 30 seconds.

d) MASK DPI or MASK ALL mode
The AF frequency (which has different
PI or NO RDS signal with high field
strength) is masked during checking
PI when the unit searches AF. The
unit doesn't search this AF (DIP) for
few minutes. In the case of the AF of
NO RDS signal with high field strength,
if the real AF is wrongly masked as
DIP by some interference, the unit
hesitates to search real Afs.
For this reason, the unit has the user
option (MASK DPI) which doesn't
mask the AF of NO RDS signal with
high field strength. In MASK DPI
mode, the wrong sound or long mute
(according to PI SOUND or PI MUTE)
can be heard from the AF station
which has NO RDS signal and of
which the field strength is higher than
that of the currently tuning AF (station).
But, these phenomenons are rare and
the user will hardly hear the wrong
sound in whole Europe.

- MASK DPI mode:
Masked only the AF which has
different PI.

- MASK ALL mode:
Masked the AF which has different
PI and NO RDS signal with high
field strength.

e) BEEP 2'ND, BEEP ALL, BEEP
OFF mode
The situation of beep sound is
selected. The 3 mode is selected a
also rotating VOLUSE knob (11)

clockwise or counter-clockwise.

- BEEP 2'nd mode:
The beep is only generated when
all allowed double key is pressed
long (1 sec).
e.g.
When preset button (14) is pressed.
When BND/LOU button (13) is
pressed.
When AS/PS button (18) is pressed.

- BEEP ALL mode:
The beep is generated when every
key is pressed.

- BEEP OFF mode:
The beep is disabled.

LOUDNESS

Press BND /LOU button (13) for several
seconds to reinforce the bass output.
Press it for several seconds again to
release this function.

DISPLAY

Press DSP button (15) to operate as the
conversion of each display mode as
follows:

- In case of receiving a RDS station
In radio mode:

->PS ->CT ->FREQ ->PTY ->
In CD mode:

->CD ->CT ->PS ->FREQ ->PTY ->

- In case of no receiving CT or PTY
information, the display shows as "NO
CLOCK" or "NO PTY".

- In case of receiving a non RDS station
In radio mode:

->"NO CLOCK" ->FREQ -> "NO PTY" ->
In CD mode:

-> CD -> CT -> FREQ -> "NO PTY" ->
Each displaying time is several seconds,
and come back to 1 position after
several seconds.

Notes:

- CT = clock time

- FREQ = frequency

EQUALIZATION

Press EQ button (12) to turn on
equalization function and to select
desired audio mode. There are five
kinds of mode as below:

FLAT CLASSICS POP M ROCK M DSP OFF

st

10

OPERATION

LIQUID CRYSTAL DISPLAY

Exhibit current frequency and activated
functions on te display(8)

FLASHING LED

If the front panel does not install in the
main unit, the LED (24) will be flashing.

RESET FUNCTION
RESET button (25) must be activated

with either a ballpoint pen or thin metal
object.
The RESET button is to be activated for
the following reasons:

- Initial installation of the unit when all
wiring is completed.

- All the function buttons do not operate.

- Error symbol on the display.

Note: if press RESET button (25), the
unit can't work yet, please use a cotton
swab soaked in isopropyl alcohol to
clean the socket on the front panel.

RADIO OPERATION
SWITCHING TO RADIO MODE
Press MOD button (6) shortly to

select radio mode, the radio mode
appears in the display together with
the memory band and frequency.

SELECTING THE FREQUENCY BAND
At radio mode, press BND/LOU

button (13) shortly to select the
desired band.

The reception band will change in the
following order:

FM1 FM2 FM3 FM

SELECTING STATION

Press MANU/SKIP button(16)
or button MANU/SKIP (17)
shortly to activate automatic seek
function. Press for several seconds
until "MANUAL" appears on the
display, the manual tuning mode is
selected. If both buttons have not
been pressed for several seconds,
they will return to seek tuning mode
and "AUTO" appears on the display.

AUTOMATIC MEMORY STORING &
PROGRAM SCANNING

- Automatic memory storing
Press AS/PS button (18) for
several seconds, the radio searches
from the current frequency and
checks the signal strength until one
cycle search is finished. And then 6
strongest stations are stored into
the corresponding preset number
button.

- Program scanning
Press AS/PS button (18) shortly
to scan preset station, When the
field strength level is more than the
threshold level of stop level, the
radio is holding at that preset
number for several seconds with
release mute, then searches again.

STATION STORING

Press any one of the preset buttons
(14) (1 to 6) to select a station, which
had been stored in the memory. Press
this button for several seconds (until
2ND beeps come out), current station
is stored into the number button.

11

OPERATION

RDS (RADIO DATA SYSTEM)
OPERATION

- Setting RDS mode
Press AF/REG button (3) and
release immediately to switch on or
off RDS mode.
Whenever RDS is switch on,
symbol AF appears on the display.
Program name is displayed on
receiving a RDS station.
AF starts blinking if the
broadcasting signal getting worse.
ALARM will be displayed when an
emergency broadcasting is received,
meanwhile sound output level will be
adjusted to the preset output level
automatically when the volume
control is set at minimum.

- Regional Program Operation
Press AF/REG button (3) for several
seconds to switch on or off region
mode.
Some broadcasting stations change
their program from normal
broadcasting to regional
broadcasting for a certain time
period. When region is on, the
current listening program remains
unchanged. When region is off, it
allows the reception moves to the
regional station.

- Using PTY to Select Program
PTY button (1) is operated as
follows:

PTY MUSIC group PTY SPEECH group PTY off

While selecting PTY engagement,
its selection is implemented by
preset buttons as described in notes.
When PTY is selected, the radio
starts to search corresponding PTY
information, and stops if the
corresponding PTY information is
detected.
If corresponding PTY information is
not existed any more, PTY engaging
is automatically exit to normal mode.
Notes:
When PTY mode is engaged, the
PTY switch is shared as follows:

PTY MUSIC group PTY SPEECH group PTY off

According to above 2 allotted group,
the preset number is used for PTY
selection as follows:

MUSIC group
* POP M, ROCK M
*EASY M, LIGHT M
*CLASSICS, OTHER M
*JAZZ, COUNTRY
*NATION M, OLDIES
*FOLK M
SPEECH group
*NEWS, AFFAIRS, INFO
*SPORT, EDUCATE, DRAMA
*CULTURE, SCIENCE, VARIED
*WEATHER, FINANCE, CHILDREN
*SOCIAL, RELIGION, PHONE IN
*TRAVEL, LEISURE, DOCUMENT

- Listening to Traffic Announcement
TA button (2) is operated as follows:
When pressed short, it is engaging
whether TA mode on or off.
When TA mode is on and a traffic
announcement is transmitted:
When the unit was in CD (MP3), it
will switch temporarily to radio
mode.
Temporary switch over to an EON
linked station when EON detects a
traffic announcement on that other
program.
If the volume level was under the
threshold point it will be raised to
the threshold point. But the user
changed the volume level, which
was more than the threshold point
(min. TA volume level), it will be set
to the last level.
When TA mode is on, TA of
individual segment is turned on.
When a TP station is received, TP
of individual segment is turned on.
TA interruption function
The current traffic announcement is
cancelled by pressing this key.
But the TA mode will not be off.
When pressed long, it is selected
EON TA LOCAL/EON TA
DISTANCE mode.

12

OPERATION

The purpose of this key is to reduce
unwanted EON TA switching, which
EON TA information was received
from current station and the radio
switched to that EON linked station,
but no information could not be
received because the EON linked
station is located too far from that
area. So the radio is switched back
to current station again. In above
operation, a customer listens to a
wrong program or mute sound for a
while.
EON TA LOCAL mode
When the filed strength level of
EON linked is less than threshold
level, the radio does not switch that
station, and a customer can hardly
listen to any disturbances.
When EON TA LOCAL mode is
selected, EON TA LO on numeric
display is indicated for a few
seconds.
EON TA DISTANCE mode
EON TA switch is tried to
implemented by the information of
current station.
When EON TA DISTANCE mode is
selected, EON TA DX on numeric
display is indicated for a few
seconds.
The RDS data used are the PI, PS,
AF, TP, TA, EON and PTY data.
PI: Program Identification code
Code for identifying programs
PS: Program Service Name
Broadcast station name data
expressed in alphanumerically
characters
AF: Alternative Frequencies
Frequency list of broadcasting
stations transmitting the same
program
TP: Traffic Program Identification
Identification data for traffic
information-broadcasting
station
TA: Traffic Announcement
Identification
Identification data showing traffic

information is being transmitted
or not
EON: Enhanced Other Networks
Information
Broadcasting information on PI,
AF, TP, TA, etc, relating to
networks other than the network
used for current reception
PTY: Program Type Code
Contents of programs such as
news, light music, sports etc.

CD OPERATION

SWITCHING TO CD MODE
If there is no CD inserted in the driver:
Gently insert the CD with the printed
side uppermost into the CD
compartment until you feel some
resistance,. The CD is drawn into the
driver automatically , CD playback
begins.
If a CD is already inserted in the driver:
Keep pressing MOD button (6) shortly
until the CD mode display appears.

SELECTING TRACKS

Press MANU/SKIP button (17)
or MANU/SKIP button (16) to
move to the previous track or the
following track. Track number shows
on display.
Hold MANU/SKIP button (17)
or MANU/SKIP button (16) to
fast reverse of fast forward, CD play
starts from when you release the
button.

PAUSING PLAYING

Press PAU button (19) to pause CD
player, Press it again to resume play.

PREVIEWING ALL TRACKS

Press SCN button (20) to play first
several seconds of each track on the
current disc, Press again to stop intro
and listen to track.

REPEATING THE SAME TRACK

Press RPT button (21) to continuously
repeat the same track, Press it again
to stop repeat.

13

OPERATION

PLAYING ALL TRACKS IN RANDOM

Press SHF button (22) to play all
tracks on CD in random order. Press
again to cancel the function.

MP3 OPERATION
SWITCHING TO CD (MP3) MODE
If there is no MP3 disc inserted in the
driver:
Gently insert the MP3 disc with the
printed side uppermost into the disc
slot (5) until you feel some resistance.
The MP3 disc is drawn into the driver
automatically. The MP3 playback
begins.

If a MP3 disc is already inserted in the
driver:
Keep pressing MOD button (6)
shortly until the CD (MP3) mode
display appears.

EJECTING A DISC

When the front panel is folded down,
press eject button (4) to stop CD
playing and eject the disc from the
disc slot (5).

SEJECTING TRACKS IN SINGLE
STEP

Press MANU/SKIP button(17)
or MANU/SKIP button(16) to
move to the previous track or the
following track, Track number shows
on display.

PAUSING PLAYING

Press PAU button (19) to pause MP3
player, Press it again to resume play.

PREVIEWING ALL TRACKS

Press SCN button (20) to play first
several seconds of each track on the
current disc. Press again to stop intro
and listen to track.

PREVIEWING THE SAME TRACK

Press RPT button (21) to continuously
repeat the same track, Press it again
to stop repeat

PLAYING ALL TRACK IN RANDOM

Press SHF button (22) to play all
tracks on MP3 disc in random order.
Press again to cancel the function.

SELECTING TRACK BY AS/PS/MP3
BUTTON
AS/PS button is assigned as Digital

Audio Mode selection button in MP3
operation, When pressed, it is
activated as selecting each mode of
Digital Audio. "Selecting track directly"
=>"Searching Directory or File Name"
=>"Navigation" from root by
MANU/SKIP UP/DOWN buttons=>
"Navigation" from current directory by

MANU/SKIP UP/DOWN buttons

Searching Track Directly

Press AS/PS(MP3) button for one
time. It enters into "Searching track
directly" in Digital Audio CD.
The unit searches the track
selected by following direct numeric
buttons:

M1-M6, MOD (7), MANU/SKIP
DOWN(8), MANU/SKIP UP (9),
DSP(0).

If selected three digits, the unit
searches the tract at once. if
selected one or two digits, the unit
wait for ENTER (BND/LOU) button
for seconds. The unit searches the
track after few seconds, even if the
enter button is not pressed.

Searching Directory or file Name

Press AS/PS (MP3) button for two
times. It enters into "Searching
Directory or File Name" in Digital
Audio CD.
The unit searches files and
directories that have the same
character which is inputted by the
user with pressing the corresponding
buttons listed on the Table 1 below.
Explain as follows:

- Use the corresponding buttons to
select the characters A to Z, blank,
0-9, _ , - , + .

14

OPERATION

- Press SEL button to confirm entry
of each characters.

- Press BND /LOU (ENTER)
button to start the title search,

In case the selected title is a
directory name, display will show(' '),
then

- Use the MANU/SKIP UP/DOWN
buttons to list all songs under
this directory and select the title.

- Press BND/LOU (ENTER)
button to confirm and start the play.

- Repeat the above steps if the newly
selected title is again a directory.

Searching From Root Directory

Press AS/PS (MP3) button for three
times. The unit searches fire or
directory from root by MANU/SKIP
UP/DOWN buttons (D-DIR icon
turns on if the name is directory).
Display will list all available
directories and songs. Select the
desired directory/songs by using
MANU/SKIP UP/ DOWN button
and BND/LOU (ENTER) button to

confirm. If the selected title is a
song, it starts to play.
If the selected title is a directory
name, display will show (' '), then

- Use the MANU/SKIP UP/DOWN
buttons to list all songs under this
directory and select the title.

- Press BND/LOU (ENTER) button
to confirm and start the play.

- Repeat the above steps if the
newly selected title is again a
directory.

Searching From Current Directory

Press AS/PS (MP3) button for four
times. The unit searches fire or
directory from current directory by
MANU/SKIP UP/DOWN buttons.
(D-DIR icon turns on if the name is
directory). The current directory
name is displayed for a second and

the currently playing file name is
displayed (selected). The user can
select the directory or file in the
directory by MANU/SKIP
UP/DOWN buttons. The selected]
file can be played by pressing
BND/LOU (ENTER) button.

"MP3" icon turns on when MP3 disc
is played and blinks when it is in
navigation mode.

DISPLAY INFORMATION

Press DSP button(9) to show the
following information, such as the
clock, ID3 TAG (if available: song title,
directory name, artist name, other
contents...) and other information.

KEY Assigned IN Searching mode (Table 1)

AS/PS Mode Select

BND/LOU ENTER

M1 A, B, C, 1

M2 D, E, F, 2
M3 G, H, I, 3

M4 J, K, L, 4

M5

M6 P, Q, R, 6/Directory UP

MOD S, T, U, 7

MANU/SKIP
DOWN

MANU/SKIP UP Y, Z, SPACE, 9

SEL

DSP _,-,+,0

VOLUME KNOB

M, N, O, 5/Directoty
DOWN

V, W, X, 8

CHARACTER SHIFT
RIGHT

CHARACTER SELECT
(A, B~8,9,0)

VOLUME KNOB (ENCODER) &
MANU/SKIP UP/DOWN buttons:
Searching file and directory during
Navigation.

15

OPERATION

DISC NOTES
A. Notes on discs:

1. Attempting to use non-standard
shape discs (e.g. square, start, heart)
may damage the unit. Be sure to use
round shape CD discs only for this
unit.

2. Do not stick paper or tape, etc, onto
the label side or the recording side
of any discs, as it may cause a
malfunction.

3. Dirt, dust, scratches and warping
discs will cause misoperation.

B. Notes on CD-Rs (recordable
CDs)/CD-RWs (rewritable CDs):

1. Be sure to use discs with following
marks only for the unit to play:

Recordable Rewritable

2. The unit cannot play a CD-R and
CD-RW that is not finalized. (Please
refer to the manual of your
CD-R/CD-RW recorder or
CD-R/CD-RW software for more
information on finalization process).

C. Notes on MP3 files (MP3 Version
Only):

1. The disc must be in the ISO9660 level
1or level 2 format, or Joliet or Romeo
in the expansion format.

2. When naming a MP3 file, be sure the
file name extension is ".MP3".

3. For a non-MP3 file, even though the
file name extension is ".MP3", the unit
cannot recognize it.

3. Depending on the recording status,
conditions of the disc and the
equipment used for the recording,
some CD-Rs/CD-RWs may not be
played on this unit. (see *1)

*1: To have more reliable play back,
please see following
recommendations:
a: Use CD-RWs with speed 1x to 4x
and write with speed 1x to 2x.
b. Use CD-Rs with speed 1x to 8x
and write with speed 1x to 2x.
c. Do not play a CD-RW which has
been written for more than 5
times.

16

SPECIFICATION

GENERAL

Power Supply Requirements : DC 12 Volts, Negative Ground
Chassis Dimensions : 178 (W) x 165 (D) x 50 (H)

Tone Controls

- Bass (at 100 Hz) : 10 dB

- Treble (at 10 kHz) : 10 dB

Maximum Output Power : 4x7 watts
Current Drain : 5 Ampere (max.)

CD PLAYER

Signal to Noise Ratio : More than 55 dB
Channel Separation : More than 45 dB
Frequency Response : 40Hz - 18 kHz

RADIO
FM

Frequency Coverage : 87.5 to 108 Mhz
I.F. : 10.7 Mhz
Sensitivity (S/N=30dB) : 4 V
Stereo Separation : >25 dB

17

TROUBLE SHOOTING

Before going through the checklist, check wiring connection. If any of the problems
persist after checklist has been made, consult your nearest service dealer.

Symptom Cause Solution

No power. The car ignition switch is If the power supply is properly

Disc cannot be Presence of CD disc inside Remove the disc in the player,
loaded or ejected. the player. then put a new one.

No sound. Volume is in minimum.

Sound skips. The installation angle is Adjust the installation angle less

not on. connected to the car accessory

circuits, but the engine is not
running, switch the ignition key
to "ACC"

The fuse is blown. Replace the fuse.

Inserting the disc in reverse
direction.

Compact disc is extremely Clean the disc or try to play a
dirty or defective disc. new one.

Temperature inside the car Cool off or until the ambient
is too high. temperature returns to normal.

Condensation. Leave the player off for an hour

Wiring is not properly Check wiring connection.
connected.

more than 30 degrees. than 30 degrees.

Insert the compact disc with
the label facing upward.

or so, then try again.

Adjust volume to a desired level.

The disc is extremely dirty Clean the compact disc, or try
or defective disc. to play a new one.

The operation keys The built-in microcomputer Press the RESET button.
do not work. is not operating properly Front panel is not properly fix

The radio does not The antenna cable is not Insert the antenna cable firmly.
work. The radio connected.
station automatic
selection does not The signals are too weak. Select a station manually.
work.

due to noise. into its place.

88-C2173-

18

Warranty

This device is covered by a 24-month warranty. The warranty starts with the date of purchase. In order to
proof the date of purchase, we advise to keep the receipt. If articles are returned without receipt, repairs
can only be executed on payment of additional costs. This arrangement also applies for inadequately
packed articles.

Within the warranty period, all imperfections which are due to defective material or production procedures
will be remedied free of charge. Within the warranty period the device will be repaired or replaced on
discretion of the Service or ITM Technology AG.

Replaced parts/devices which are replaced become property of ITM Technology AG. The replacement of
the device does not automatically renew or extend the warranty. The primal warranty period of the original
device remains same and ends after 24 month. Damages which are due to improper use, wear, tear
interference of a third party or circumstances beyond our control are not covered by the warranty.
Consumables such as batteries, packing material etc. and imperfections which hardly reduce the value or
serviceability of the device are not covered by the warranty. Claims for damages which are not based on a
deliberate act or a grossly negligence of the producer, are exempted. Our customer service naturally
remains at your disposal after the period of warranty. After expiration of the warranty or in case of
damages for which we can not accept warranty you
will not receive an estimate.

EC Type-Approval Certificate

Communication concering the e1 type-approval of a type of component with regard to Directive
72/245/EEC, as last amended by Directive.

19

*Hotline

*Hotline number: 01805 880606 (0,12€ / Minute)
*Valid for Germany only

Business hours: Monday to Thursday from 08:00 am to 05:00 pm

Friday from 08:00 am to 04:00 pm

We offer you qualified advice, should you encounter problems during the
installation or the operation of your unit.

* This hotline number is valid for the federal republic of Germany

Retraction of old devices

Waste electrical products must not be
disposed of with household waste.
This equipment should betaken to
your local recycling centre for
safe treatment.

20
