NÁVOD K OBSLUZE

Obj. č.: 37 18 67

1. Úvod

Vážení zákazníci!

Děkujeme Vám za Vaši důvěru a za nákup našeho stereofonního autorádia s pásmem velmi krátkých vln (FM), středních vln (MW) a s CD-přehrávačem, které je vybaveno mnoha užitečnými funkcemi, a přejeme Vám mnoho pěkných zážitků při poslechu rozhlasových stanic a hudby nebo jiných nahrávek z kompaktních disků. Tuner tohoto autorádia v pásmu velmi krátkých vln je vybaven funkcemi RDS (Radio Data System = systém pro práci s daty = systém umožňující přenášet společně s rozhlasovým programem v pásmu VKV další textové informace). Toto autorádio, které je dále vybaveno zesilovačem 4 x 40 W, slotem (čtečkou) paměťových karet SD nebo MMC, USB-portem s možností připojení externích zvukových přístrojů (MP3-přehrávače, walkmana atd.) a předním odnímatelným ovládacím panelem s displejem, Vás jistě překvapí nejen svými možnostmi, ale i sytým a čistým zvukem, připojíte-li k němu vhodné reproduktory s impedancí 4 Ω (nebo vhodný zesilovač).

Důležité upozornění!

Tento návod v českém jazyce má poněkud jiné uspořádání než originální návod k montáži a k obsluze. Některé nepodstatné pasáže byly vynechány (zkráceny), některé důležité informace jsou naopak v tomto českém vydání popsány podrobněji.

Obsah

Strana

1. Úvod........................................................................................................................................ 1

2. Rozsah dodávky..................................................................................................................... 3

3. Bezpečnostní předpisy a další důležité informace ............................................................. 4

4. Manipulace s kompaktními disky (základní informace)......................................................5

Disky, které nesmíte v žádném případě používat ........................................................................5

Doporučené kompaktní disky....................................................................................................... 5

5. Přední ovládací panel (ovládací tlačítka atd.)...................................................................... 6

Krátký popis funkcí ovládacích tlačítek ........................................................................................ 7

6. Zobrazení na displeji ovládacího panelu autorádia ............................................................ 8

7. Montáž autorádia ...................................................................................................................9

Základní informace k provedení montáže autorádia.................................................................... 9

Příprava montáže autorádia....................................................................................................... 10

Přední montáž autorádia (jeho přední připevnění k palubní desce)........................................... 11

Zadní montáž autorádia............................................................................................................. 12

Obsazení kontaktů (pinů) normovaného konektoru ISO............................................................14

8. Připojení autorádia k ostatním zařízením ..........................................................................15

Připojení antény.........................................................................................................................15

Připojení přídavného zesilovače k autorádiu..............................................................................15

Příklad standardního připojení autorádia ................................................................................... 16

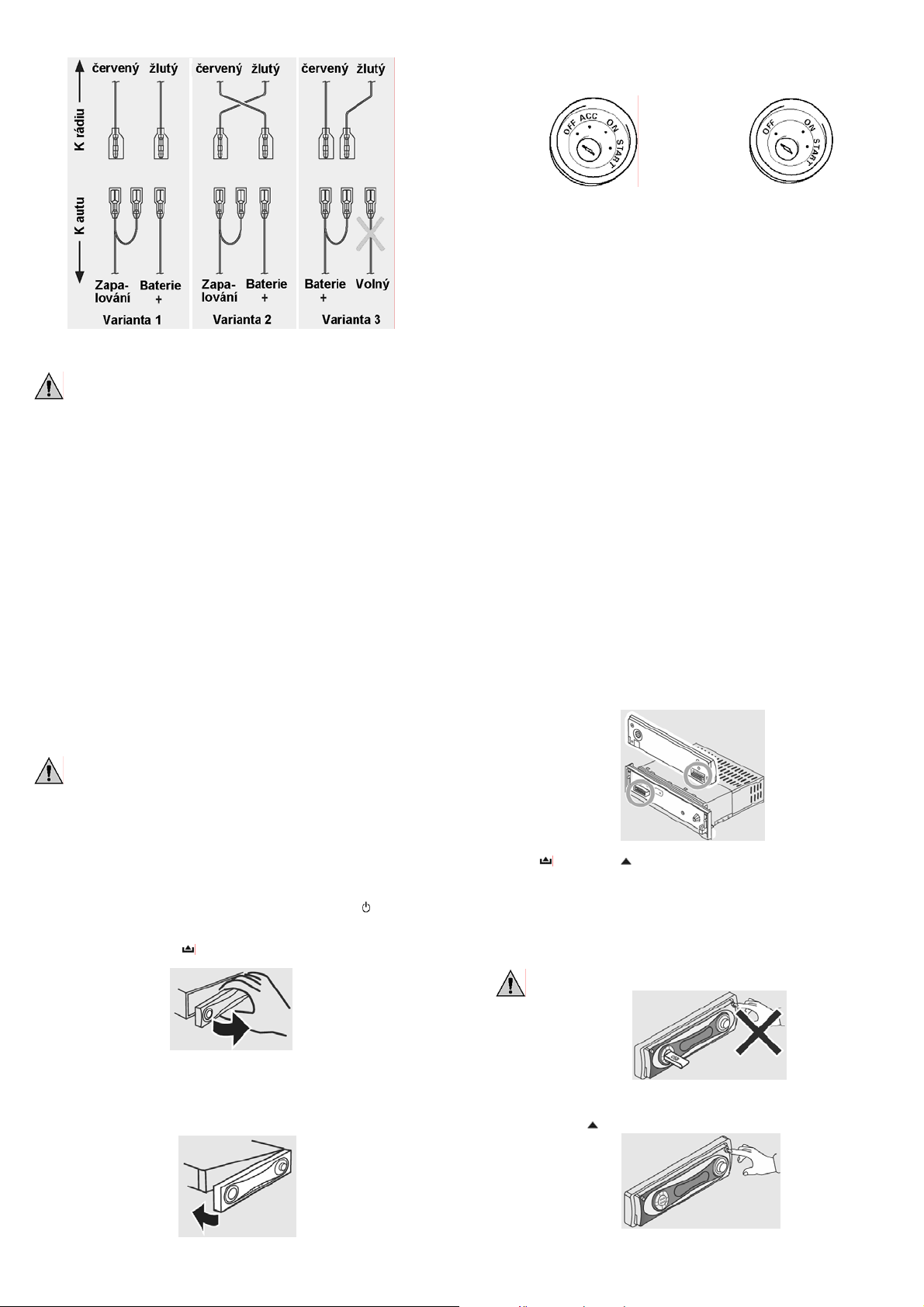

Varianty zapojení zapalování..................................................................................................... 17

9. Uvedení autorádia do provozu (jeho základní obsluha)...................................................19

Manipulace s předním ovládacím panelem autorádia................................................................ 19

Vyndání a opětovné nasazení předního ovládacího panelu....................................................... 19

Vyklopení předního ovládacího panelu...................................................................................... 20

Výměna CD (jeho vysunutí z mechaniky a vložení do mechaniky)............................................ 21

Slot (čtečka) paměťových karet SD nebo MMC.........................................................................22

Použití paměťových médií USB .................................................................................................23

Zapnutí a vypnutí autorádia ....................................................................................................... 24

Přepínání režimů provozu autorádia.......................................................................................... 24

Nastavení úrovně hlasitosti poslechu......................................................................................... 25

Přepínání zobrazení na displeji.................................................................................................. 25

Funkce RDS............................................................................................................................... 25

Zobrazení správného času a jeho případné ruční nastavení .....................................................26

10. Režim příjmu rozhlasových stanic (TUNER).................................................................... 26

Volba frekvenčních pásem FM (velmi krátké vlny) nebo MW (střední vlny)............................... 26

Ruční naladění rozhlasových stanic........................................................................................... 26

Stereofonní nebo monofonní příjem rozhlasových stanic v pásmu FM...................................... 26

Funkce RDS – viz též stejnojmenný odstavec předchozí kapitoly .............................................26

Zapnutí funkce AF (alternativní frekvence) – součást systému RDS......................................... 26

Synchronizace času CT – součást systému RDS ......................................................................27

Funkce PI (identifikace programu) – součást systému RDS...................................................... 27

Funkce PS (zobrazení názvu stanice) – součást systému RDS ................................................27

Funkce PTY (druh vysílaného programu) – součást systému RDS...........................................27

Funkce TP (dopravní hlášení) – součást systému RDS............................................................. 27

Funkce TA (dopravní hlášení, zprávy) – součást systému RDS................................................28

Příjem místních stanic nebo všech stanic (i se slabým signálem)..............................................28

11. Režim reprodukce nahrávek z CD a MP3 (S-CDP)...........................................................28

Reprodukce z normálních CD.................................................................................................... 29

Volba titulů (stop, nahrávek) na CD ........................................................................................... 29

Vyhledání určité pasáže na stopě (nahrávce) na CD................................................................. 29

Přerušení reprodukce nahrávky (pauza) z CD a spuštění reprodukce prvního titulu .................29

Prohledání všech stop (titulů) na CD s 10-sekundovou reprodukcí (INTRO)............................. 29

Opakování přehrávání jednoho titulu (jedné nahrávky) z CD (REPEAT)................................... 29

Náhodné přehrávání titulů (nahrávek) z CD (RANDOM)............................................................29

Reprodukce z CD s nahrávkami ve zvukovém formátu „MP3“ (případně „WMA) ......................30

Několik poznámek ke zvukovým formátům MP3........................................................................30

Dovolené (čitelné) formáty souborů „MP3“ na CD .....................................................................31

Kódování MP3 (nastavení na počítači) ......................................................................................31

Zobrazení informací ID3-Tag na displeji autorádia ....................................................................31

Struktura dat formátů MP3 na CD.............................................................................................. 31

Pořadí přehrávání titulů ve formátu MP3 z CD...........................................................................32

Poznámka k vypalování CD....................................................................................................... 32

Vlastní reprodukce z CD s nahrávkami ve formátu „MP3“.........................................................33

Volba titulů MP3 podle jejich čísel..............................................................................................33

Volba titulů MP3 podle adresářů................................................................................................ 33

Volba titulů MP3 podle jejich názvů ........................................................................................... 33

12. Režim reprodukce nahrávek z paměťových karet (MEM-CARD) ...................................34

13. Režim reprodukce nahrávek z paměťových médií USB (USB-DRIV).............................34

14. Režim ručního nastavení funkcí AUDIO........................................................................... 35

Nastavení hlasitosti poslechu, výšek a hloubek, balance, prolínače.......................................... 35

15. Režim nastavení speciálních funkcí autorádia................................................................ 36

Funkce ekvalizéru......................................................................................................................36

Zvýraznění hlubokých tónů (basů)............................................................................................. 36

Elektronická ochrana proti otřesům (ESP)................................................................................. 36

Zapnutí nebo vypnutí akustického signálu po stisknutí ovládacích tlačítek................................ 37

Stereofonní nebo monofonní příjem stanic v pásmu FM............................................................37

16. Případné závady a jejich odstranění ................................................................................37

17. Funkce tlačítka „RESET“ (tlačítko zpětného nastavení).................................................38

18. Výměna pojistky (plochá pojistka 7,5 A).......................................................................... 38

19. Technické údaje.................................................................................................................39

2. Rozsah dodávky

• Autorádio

• Odnímatelný ovládací panel autorádia

• Ochranné pouzdro na uložení ovládacího panelu

• Montážní rám k instalaci rádia, montážní materiál a speciální nástroje (klíče) k vysunutí rádia

• Normovaný kabel (ISO) k provedení připojení rádia

Po vybalení přístroje zkontrolujte, zda jste obdrželi všechny výše uvedené součásti a zda nedošlo při přepravě k nějakému poškození zásilky. Zjistíte-li nějaké nedostatky, obraťte se prosím okamžitě na svého prodejce (firmu Conrad).

3. Bezpečnostní předpisy a další důležité informace

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení rádia do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

Montáž tohoto autorádia můžete provést do každého automobilu, který je vybaven normovaným otvorem (zásuvkou ISO) pro instalaci autorádií a jiných přístrojů (na palubní desce nebo ve věži pod palubní deskou) a napájením z autobaterie s jmenovitým napětím 12 V (s minus pólem na karoserii). K reprodukci hudby a jiných zvukových nahrávek jakož i k poslechu rozhlasových stanic stačí provést připojení rádia k již do vozidla zabudovaným reproduktorům (v případě potřeby můžete použít i vhodný koncový zesilovač).

Zajistěte, aby byla v okolí autorádia dostatečná cirkulace okolního vzduchu. Nevystavujte tento přístroj příliš vysokým teplotám, přímému působení slunečních paprsků a jiných zdrojů tepla. Nevystavujte tento přístroj přílišné vlhkosti (dešti atd.).

Silniční provoz: Nejvyšší prioritu má bezpečnost silničního provozu. Seznamte se prosím proto, dříve než vyjedete se svým vozidlem, se všemi funkcemi ovládání tohoto autorádia. S rádiem manipulujte při jízdě pouze tehdy, pokud Vám to dovolí dopravní situace. Nastavte vhodnou úroveň hlasitosti poslechu takovým způsobem, abyste spolehlivě slyšeli výstražné signály jiných účastníků provozu (houkačky, sirény atd.). Kromě toho může přílišná hlasitost způsobit poškození Vašeho sluchu.

Instalace přístroje: Dříve než začnete provádět montáž autorádia, prove Vypněte zapalování a odpojte černý (nebo modrý) kabel od minus (-) kontaktu autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů.

Laserové záření: Tento přístroj je vybaven jednotkou s laserovým zářením. Pozor: Hrozí nebezpečí poškození očí. Neotvírejte nikdy kryt přístroje. Při manipulaci s přístrojem

v tomto stavu byste byli vystaveni nebezpečnému laserovému záření.

Používejte toto autorádio pouze k účelům, pro které je určeno, tedy k montáži do automobilu. Jiné použití znamená zánik jakýchkoliv nároků, které by vyplývaly ze záruky přístroje. Dříve než provedete instalaci autorádia do svého automobilu, přečtěte si pozorně všechny informace a pokyny, které se nacházejí v tomto návodu k obsluze.

Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Dodržujte předepsané bezpečnostní předpisy výrobce vozidla. Dodržujte platné zákonné předpisy, které se týkají bezpečnosti silničního

Z důvodů ochrany před nebezpečím úrazu elektrickým proudem nikdy neotvírejte přístroj. Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste mohli sami opravovat. Opravy přístroje smí provádět pouze personál autorizovaných servisů.

Pokud si nebudete vědět rady, jak toto autorádio používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka naší technické poradny (nebo případně jiného odborníka např. v autoservisu).

Symbol blesku v trojúhelníku upozorňuje na možná nebezpečí ohrožení zdraví, například úrazem elektrickým proudem.

Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat, abyste zabránili případnému poškození autorádia nebo vozidla.

Tento symbol upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k instalaci a k obsluze autorádia a jeho příslušenství.

provozu.

ďte odpojení autobaterie.

4. Manipulace s kompaktními disky (základní informace)

V deštivých dnech nebo při vysoké vlhkosti okolního vzduchu může dojít k orosení čočky laserové diody v CD-přehrávači. Pokud toto nastane, nemusí CD-přehrávač správně fungovat. Vysuňte v tomto případě kompaktní disk z přístroje a nechte přístroj vypnutý minimálně 1 hodinu, dokud se z něho neodpaří zkondenzovaná voda.

Poškrábané nebo znečištěné disky nemusí tento přístroj spolehlivě přehrávat (může docházet k přeskakování při reprodukci).

Otevřete obal s kompaktním diskem, stiskněte uprostřed jeho držák (příchytku) a vyndejte CD z obalu. Přidržujte opatrně disk prsty za jeho okraje. Nedotýkejte se prsty povrchu disku.

Do přístroje vkládejte CD pouze popsanou stranou nahoru. Po použití ukládejte disky do jejich ochranných obalů.

Nevystavujte disky přímému slunečnímu záření, extrémně vysokým teplotám nebo vlhkosti. Nepopisujte nikdy disky propisovací tužkou (ani na etiketu), mohli byste je poškrábat. Nelepte na disky žádné další etikety nebo nálepky s poznámkami.

5. Přední ovládací panel (ovládací tlačítka atd.)

I když malé částečky prachu a případné otisky prstů nemají žádný vliv na kvalitu reprodukce, měli byste povrch CD udržovat v čistotě. Otřete disky čistým, měkkým a suchým čistícím hadříkem bez žmolků (chloupků) rovnoměrnými pohyby od středu disků k jejich okrajům. Nepoužívejte přitom nikdy kruhové pohyby. Nikdy nepoužívejte k čištění povrchů disků čistící prostředky na gramofonové desky, spreje, antistatické spreje, chemické čistící prostředky či rozpouštědla (benzín, terpentýn atd.). Mohli byste tímto poškodit vrstvu z umělé hmoty na povrchu disků.

Disky, které nesmíte v žádném případě používat

Nepoužívejte v žádném případě disky polepené přídavnými etiketami nebo nálepkami, disky s odloupnutými etiketami nebo disky se zbytky lepidla.

Nepoužívejte v žádném případě disky se speciálními tvary (například ve tvaru „srdíčka) nebo malé disky o průměru 8 cm.

Doporučené kompaktní disky

Používejte pouze disky, které jsou opatřeny následujícími popisy:

Krátký popis funkcí ovládacích tlačítek

Tlačítko

Tlačítka následujícího titulu na CD).

3 Tlačítka „+“ a „-“: Nastavení úrovně hlasitosti poslechu a provedení dalších nastavení (zadání)

v režimu nastavení autorádia.

4 Tlačítko „MUTE“: Vypnutí zvuku.

Displej z tekutých krystalů (LCD) se zobrazením veškerých potřebných informací.

Otočný knoflík ladění rozhlasových stanic.

Tlačítko

Tlačítko „PTY / DISP“: Druh programu rozhlasové stanice (hudba, mluvené slovo atd.), krátkodobé

přepínání zobrazení na displeji autorádia.

Tlačítko „MODE“: Přepínání mezi různými režimy reprodukce (tuner, CD, USB, SD/MMC).

Tlačítko „TA“: Zapnutí nebo vypnutí funkce dopravních hlášení, zpráv.

Tlačítko „AF“: Alternativní frekvence (automatické střídání vysílačů při slabém signálu, přepínání

vysílání stanic se stejným identifikačním kódem PI).

Tlačítko „RDM“ (RANDOM): Zapnutí nebo vypnutí funkce náhodného výběru titulů na CD (MP3)

s jejich reprodukcí.

Tlačítko

15 Tlačítko „INT“ (INTRO): Prohledání všech stop (titulů) na CD (MP3) s 10-sekundovou reprodukcí

začátku každého titulu.

16 Tlačítko „RPT / LO/DX“: Opakované přehrávání titulů na CD (MP3). Zapnutí režimu příjmu

místních (lokálních) rozhlasových stanic v pásmu VKV (LO) nebo všech rozhlasových stanic (DX).

17 Tlačítko „B / MP3“: 1) volba jednoho pásma velmi krátkých (FM) nebo středních vln (MW),

2) zobrazení informací ID3-Tag o přehrávaném MP3-disku (název titulu, interpret, album),

3) vyhledání titulů ve formátu MP3.

18 Tlačítko „MENU / ENTER“: 1) vyvolání menu audio (přepnutí do režimu provedení nastavení

speciálních funkcí), 2) zapnutí režimu nastavení, 3) potvrzení provedeného nastavení (zadání).

USB-port s krytem: Připojení zařízení USB (např. USB-sticku) s nahrávkami MP3.

: Uvolnění ovládacího panelu z autorádia (vyndání ovládacího panelu).

a : Přetáčení titulů na CD zpět a vpřed (reprodukce předchozího nebo

: Sklopení ovládacího panelu autorádia (vložení CD do mechaniky a vyndání CD).

(POWER): Zapnutí a vypnutí přístroje.

: Spuštění a přerušení (pauza) reprodukce z CD (MP3) a pokračování reprodukce.

6. Zobrazení na displeji ovládacího panelu autorádia

Grafické zobrazení ekvalizéru (DSP).

Grafický symbol znázorňující kompaktní disk (po vložení CD nebo MP3).

Symbol znázorňující vypnutí zvuku.

Naladěná rozhlasová stanice v pásmu velmi krátkých vln vysílá stereofonní signál.

Symbol znázorňující, že naladěná stanice vysílá nebo je připravena vysílat dopravní program (dopravní hlášení a informace o silniční dopravě).

Zapnutí funkce příjmu alternativních frekvencí (automatické střídání vysílačů při slabém signálu se stejným programem, názvem).

Zapnutí funkce příjmu dopravních hlášení (zpráv).

Zapnutí funkce příjmu informací o druhu vysílaného programu rozhlasovou stanicí (hudba, mluvené slovo atd.).

Symbol znázorňující zapnutí funkce náhodného přehrávání titulů na CD.

Symbol znázorňující zapnutí funkce 10-sekundového přehrání začátků titulů.

Symbol znázorňující zapnutí funkce opakovaného přehrávání titulů.

Symbol znázorňující přehrávání nahrávek ve zvukovém formátu MP3.

Symbol zapnutí fyziologického regulátoru hlasitosti zvýraznění hlubokých tónů (loudness).

Symbol znázorňující zobrazení aktuálního názvu adresáře (MP3).

Symbol interpreta. Zobrazení jeho jména na displeji (MP3, ID3-Tag).

Symbol souboru. Zobrazení názvu souboru na displeji (MP3, ID3-Tag).

Symbol alba. Zobrazení názvu alba na displeji (MP3, ID3-Tag).

Symbol zobrazení názvu titulu (skladby, nahrávky) na displeji (MP3, ID3-Tag).

7. Montáž autorádia

Základní informace k provedení montáže autorádia

Instalaci tohoto autorádia můžete provést v normálním případě do každého osobního automobilu (případně do nákladního), který je vybaven normovanou zásuvku (otvorem) pro montáž autorádií a jiných přístrojů (182 x 53 mm) a dále autobaterií (akumulátorem) s jmenovitým napětím 12 V.

U nákladních automobilů s autobaterií s jmenovitým napětím 24 V budete muset použít vhodný měnič napětí 24 V ⇒ 12 V.

Alternativně můžete k montáži tohoto rádia použít i konzolu (věž). Pokud si nebudete vědět rady, jakým způsobem provést montáž tohoto přístroje do svého automobilu, požádejte o jeho instalaci příslušný servis (autoopravnu).

• Zvolte pro montáž tohoto autorádia ve svém vozidle takové místo, které v žádném případě neovlivní negativně bezpečnost a provozuschopnost automobilu a odkud jej budete moci snadno ovládat. Nevystavujte tento přístroj příliš vysokým teplotám (přímému slunečnímu záření nebo horkému vzduchu topení), působení prachu, nečistotám a silným otřesům nebo vibracím.

• K instalaci přístroje použijte přiložený montážní materiál.

• Dříve než přistoupíte k montáži autorádia, sundejte z něho jeho přední (odnímatelný) ovládací panel.

•

Poloha přístroje nesmí překročit za účelem optimálního výkonu úhel 30 °. Vyšší sklon rádia by mohl

způsobit přeskakování při reprodukci nahrávek z CD.

• Toto autorádio se svým zesilovačem je dimenzováno k připojení reproduktorů s impedancí 4 Ω. Použití reproduktorů s jinou impedancí může způsobit zkreslení zvuku nebo za určitých okolností i poškození koncového zesilovače autorádia.

Dodržujte předepsané bezpečnostní předpisy výrobce vozidla. Dodržujte platné zákonné předpisy, které se týkají bezpečnosti silničního Z důvodů ochrany proti zkratu odpojte před montáží tohoto přístroje minus kontakt autobaterie.

Po odpojení minus svorky baterie může dojít ke ztrátě údajů, které jsou uloženy v paměti některých elektronických zařízení v automobilu (hodiny, palubní počítač atd.). V tomto případě proveďte zpětná nastavení těchto zařízení podle příslušných návodů k obsluze.

Nesprávně provedená propojení mohou způsobit zkrat a tím i vznik požáru kabelů, dále může dojít k aktivaci airbagů, k poškození elektronických zařízení vozu nebo může toto způsobit nesprávnou funkci či výpadek bezpečnostních a ovládacích zařízení vozu (ukazatelů směru jízdy, brzdových světel, houkačky, zapalování, osvětlení vozu a jiných zařízení).

Dříve než začnete vyvrtávat potřebné otvory nebo provádět výřezy v plechu karoserie vozu, zkontrolujte, zda se v příslušném prostoru nenacházejí žádné elektrické kabely nebo jiná vedení, jejichž poškození by mohlo způsobit zkrat nebo jiné škody na vozidle.

Montáž tohoto autorádia můžete provést dvěma různými způsoby (přední nebo zadní montáž). K tomuto účelu použijte přiložený montážní rám, pomocí kterého připevníte autorádio zpředu (= přední montáž) do palubní desky (nebo do konzole). U některých modelů automobilů je nutné rádio připevnit za palubní desku (= zadní montáž).

provozu.

Příprava montáže autorádia

1. Vypněte zapalování automobilu a vytáhněte klíček ze spínací skříňky zapalování.

2. Odpojte černý (nebo modrý) kabel od minus (-) kontaktu autobaterie. Z bezpečnostních důvodů počkejte minimálně 20 minut, aby nedošlo k náhodnému spuštění airbagů.

3. Vyšroubujte vhodným křížovým šroubovákem oba zajišťovací šroubky na horní straně rádia (= transportní zajištění).

Stiskněte uvolňovací tlačítko panel opatrně vytáhněte z rádia.

[1] předního ovládacího panelu v jeho levém horním rohu a tento

5. Proveďte odpojení normovaného kabelu ISO. Za tímto účelem stiskněte uvolňovací kolík na horní straně jeho zástrčky.

6. Nadzvedněte lehce horní stranu předního krycího rámečku autorádia a stáhněte tento rámeček z montážního rámu.

7. Zasuňte oba přiložené nástroje (klíče) na vysunutí rádia do příslušných otvorů na obou stranách montážního rámu a rádio opatrně z tohoto rámu vytáhněte.

Přední montáž autorádia (jeho přední připevnění k palubní desce)

1. Zasuňte montážní rám autorádia do normovaného otvoru (zásuvky) pro montáž autorádií a jiných přístrojů (182 x 53 mm) podle následujícího vyobrazení. Ohněte (přihněte) poté pomocí vhodného plochého šroubováku kovové příchytky v montážním rámu takovým způsobem, aby byl montážní rám pevně zajištěn v normované zásuvce palubní desky.

2. Zapojte opět zástrčku normovaného kabelu (ISO) do příslušného konektoru (zásuvky) na zadní straně autorádia a připojte tento kabel (jeho konektor) ke konektoru normovaného kabelu ve svém vozidle.

Pokud nebude Váš vůz vybaven normovaným kabelem (zástrčkou, zásuvkou, konektorem) ISO a bude vybaven speciální zástrčkou k připojení autorádia, pak použijte k propojení vhodný kabel s adaptérem, který obdržíte ve specializovaném obchodě s elektrickými potřebami nebo případně ve specializované autodílně.

3. Do příslušné zdířky na zadní straně autorádia zapojte konektor antény.

Nyní zasuňte do montážního rámu autorádio, toto rádio musí do tohoto rámu pevně zaskočit. Dejte přitom pozor na to, abyste nezmáčkli (neohnuli) žádné kabely nebo je jinak nepoškodili.

4. Aby bylo autorádio pevně přichyceno (aby nemohlo vibrovat a viklat se), připevněte přiloženou lištu s otvory na zadní stranu autorádia pomocí šroubku, pérové podložky a matice. Tuto lištu můžete poté ohnout (rukou) a přišroubovat ji pomocí samořezného šroubku s podložkou ke karosérii vozu (viz následující vyobrazení). Toto opatření slouží současně jako uzemnění autorádia.

5. Nasaďte na autorádio (na jeho montážní rám) přední krycí rámeček.

6. Nasaďte na autorádio jeho přední ovládací panel. Nejprve zahákněte panel na pravé straně rádia (dvě bílé šipky) a poté přitlačte tento panel k rádiu na jeho levé straně (ovládací panel musí do předního otvoru autorádia zaskočit).

Zadní montáž autorádia

Při této zadní montáži autorádia se nepoužívá montážní rám, ani přední krycí rámeček, ani příchytná lišta s otvory.

Pro montáž rádia za palubní desku budete zřejmě potřebovat speciální adaptační desky, které obdržíte ve specializovaných obchodech nebo ve specializované autodílně (autoservisu).

1. Odmontujte od autorádia na jeho obou stranách pomocí vhodného křížového šroubováku obě úchytky, které slouží v normálním případě k přední montáži autorádia.

2. Pokud budete potřebovat k montáži adaptační desky, připevněte (přišroubujte) je k autorádiu na jeho bočních stranách.

Písmena „N“ označují otvory se závity pro automobily značky „Nissan“ a „T“ otvory pro automobily značky „Toyota“.

3. Připevněte autorádio buď pomocí 2 šroubků s maximální délkou závitu 6 mm na jeho obou stranách

nebo pomocí adaptačních desek na příslušné místo ve vozidle. Za tímto účelem budete muset možná provést demontáž části krytu palubní desky.

Poté můžete opět provést připojení autobaterie.

+ 7 hidden pages
