GLASKERAMISK KOGESEKTION DK
Tillykke med Deres nye glaskeramiske kogesek tion.
For at De skal få den fulde udnyttelse og længste
levetid, bør De læse denne brugsanvisning grundigt
igen-nem, säledes at De sikrer Dem at den bli ver installeret og anvendt korrekt.
Af hensyn til produkt sikkerheden har vi i in dledn ingen
til denne brugsanvisning anført on række sikkerhedsregler, som alle brugere bør være opmærksomme på.
Gem brugsanvisningen i tilfælde af tvivl eller hvis
produktet en dag overdrages til ny ejer.
46
INDHOLDSFORTEGNELSE DK
Produktansvar . . . . . . . . . . . . . . . . . . . 48
Vigtigt at vide . . . . . . . . . . . . . . . . . . . 49
Udpakning . . . . . . . . . . . . . . . . . . . . . 50
Tilbehør . . . . . . . . . . . . . . . . . . . . . . 50
Hvad kan den glaskeramiske p lade tåle . . . . . 50
Inden ibrugtagningen . . . . . . . . . . . . . . . 51
Beskrivelse af den glaskeramiske kogesektion . . 51
Sådan fungerer den glaskeramiske kogesektion . 51
Betjening af kogezonerne . . . . . . . . . . . . . 52
Valg af kogegrej . . . . . . . . . . . . . . . . . 54
Vedligeholdelse og rengøring . . . . . . . . . . 55
Hvis kogesektionen ikke virker . . . . . . . . . . 56
Service . . . . . . . . . . . . . . . . . . . . . . 57
Garanti . . . . . . . . . . . . . . . . . . . . . . 57
Tekniske data . . . . . . . . . . . . . . . . . . . 57
Installationsanvisning . . . . . . . . . . . . . . . 58
Electrolux’s landsdækkende service . . . . . . . 60
47
PRODUKTANSVAR
Vort produktansvar er gældende i
følge "Lov om produktansvar".
Denne lov gælder skader på personer eller ting, som skyldes fejl på
selve det inst allerede ap parat. Dette ansvar er gældende 10 år efter, at apparatet er købt
som fabryksnyt.
Forbehold:
Vort produktansvar gælder ikke, hvis den pågældende
skade skyldes et eller flere af følgen de forhold:
At installationen ikke er udført i overensstemmelse
med installationsvejledningen.
At produktet har været anvendt til andet formål end
beskrevet i brugsanvisningen.
At de i denne brugs- og installationsvejledning
nævnte sikkerhedsregler ikke er blevet fulgt.
At en reparation er udført af andre end vor autoriserede serviceorganisation.
At der er brugt uoriginale reservedele.
At skaden er en tran sportskade, som er opstå et på et
senere tidspunkt, f.eks. ved flytning eller videre
salg.
At skaden skyldes en form for anvendelse, som
strider mod almindelig sund fornuft.
Service og evt. reparationer skal udføres af El ectrolux Service. Der må kun benyttes reservedele som
er godkendt af ovennævnte.
48
VIGTIGT AT VIDE
Installationsarbejde, eventuelle
ændringer på kogesekti onen, forlængelse af kabe l e.l. skal udf ør es
af en autoriseret el-installatør. Arbejde, der udføres af en ukyndig,
er ulovligt og kan ska de koge sektionen og medføres ulykker.
Ligeledes bør indbygningen fortages a f en fagmand.
Service og eventuelle reparationer skal udføres af
Electrolux Service eller af en serviceorganisation,
som er godkendt af leverand øren. Der må kun benyttes reservedele, leveret af ovenstående. Se garantibestemmelserne.
Sørg for at kablet ikke kommer i klemme.
Kogesektionen er bere gnet til almindelig hushold-
ningsbrug i Danmark. Hvis den bruges på andre
måder er der fare for ulykker.
Der må kun benyttes gryder og pander, som er
beregnet til glaskeramiske plader.
Kontroller at bundene er helt plane. En ujævn bund
giver dårlig varmekontakt og kan let snurre på den
glaskeramiske plade.
Drej gryder og pander således, at håndtagene ikke
rager ud over kogesektionen.
Læg aldrig papir eller lign på den glaskeramiske
kogesektion. Hvis der tænde s for en koge zone kan
papiret begynde at brænde.
Af hygiejne- og sikkerhedsmæssige grunde skal
pladen holdes ren. Fedtplet ter og spildt mad afgiver
os ved opvarmning.
En glaskeramisk plade der er revnet, må ikke benyttes. Der kan trænge væske ned på de strøm-førende
dele. Afbryd spæ ndingen til kogesektionen, e nten
ved at trække stikket ud (træk i stikket aldrig i
ledningen) eller ved at fjern e s ikrin gern e i el tav l en.
Tag kontakt med Electrolux Service for reparation.
Se telefonlisten sidst i brugsanvisningen.
Overkog og spild
OBS! Vær meget opmærksom ved kogning af saft,
syltetøj og lign, der indeholder sukker, at det ikke
koger over, da sukker kan ødelægge glaskeramikken.
Vær ligeledes opmærksom med plastfilm, stanniol,
plastskåle og -skeer da disse let kan smelte, hvis de
placeres på en varm glaskeramikplade.
Hvis en af ovennævnte ting skulle smel te på glaspladen er det vigtigt at det fjernes med det samme. Brug
den medfølgende barberbladsskraber. Vent ikke til
koge-zonen er kølet af.
Ved friturestegning, smelting af fedt, paraffin eller
andre letantændelige fødevarer, må man aldrig forlade kogesektionen af hensyn til brandfaren. Hvis
der opstår brand drejes alle knapper til nul og emhætten slukkes
OBS! Branden kvæles med et låg, der må aldrig
bruges vand.
Gryder og lign, samt kogezoner bliver meget varme
ved brug. Berørin g kan give forbrændi nger. Sørg for
at der ikke er børn i nærheden.
Den respektive restvarmeindikator til kogezonen
lyser, så længe kogezonen er varm.
Kontroller om der er slukket for kogesektionen, når
den ikke bruges. Alle knapper skal stå på nul.
Ved anden form for rengøring f.eks. med Toprens,
Sigolin eller Sidol skal pladen være kold, for at
undgå skjolder.
49
UDPAKNING
Kontrollér at kogesektionen er ubeskadiget. Eventuelle transportskader
fra en transport, som De ikke selv har
foretaget, skal senest 1 uge efter
modtagelsen anmeldes til forhandle-
ren.
Emballagen kan være til fare for små børn, hvorfor det
anbefales at skille sig af med den på forsvarlig vis .
TILBEHØR
Med pladen følger en separat installationsanvisni ng, en
udskæringsskabelon, en barberbladsskraber og en flaske rengørings/vedligeholdelsesmiddel.
Til fixering af koge sektionen i bord pladen medfølger
nogle fixeringsclips.
HVAD KAN DEN GLASKERAMISKE PLADE TÅLE
Glasset er hærdet mo d varme, kuld e og temperatur chock, men som alt glas følsomt overfor slag .
Undgå at have krydderiglas o.l. stående over den
glaskeramiske plade. Falder noget ned , kan pladen
tage skade.
Stå aldrig på pladen, f.eks. ved udskiftning af en
pære i loftet.
Træk ikke kogegrej hen ad pladen, da det kan ridse
plader eller efterlade afskrab fra gryden.
Brug ikke pladen som skærebrædt, da det vil ridse
pladen.
50
INDEN IBRUGTAGNINGEN
Den glaskeramiske plade skal renses inden brug. Tryk
lidt af det medfølgende rengørings/vedligeholdelsesmiddel ud på pladen. Brug en ren og fugtig klud til af
behandle pladen med. Tør efter med en ren tør klud eller
køkkenrulle. Denne fremgangemåde benyttes også ved
normal rengøring, da midlet indeholder siliko ne, som
efterlader en usynlig hinde på plade, så spild og overkog
ikke så let brænder fast.
Pladen skal være tør inden der tændes for en kogezone.
Når pladen bruges de første gange, kan der forekomme
lidt lugt.
BESKRIVELSE AF DEN GLASKERAMISKE KOGESEKTION
CC 2050 Digitronic
1. Kogezone 195 mm 2000 W
2. Kogezone 145 mm 1200 W
3. Kogezone 120/180 mm750/1700 W
(dobbeltzone)
4. Halogen kogezone 145 mm 1200 W
5. Restvarmeindikator
6. Skyderegulering af kogezonerne
23
H
1
5
4
SÅDAN FUNGERER DEN GLASKERAMISKE KOGESEKTION
Kogezoner
Kogezonerne er tydeligt markeret på den glask eramis ke plade.
Størrelsen på kogezonerne passer t il standard størrelser
på kogegrej. Vær opmærksom på at bruge kogegrej der
passer i størrelse til kogezonen eller er lidt større end
kogezonen.
Kogezonerne er simmerstatzoner som tænder og s lukker i forskellige tidsintervaller, afhængig af indstillingen. Selv på indstilling 9 vil k ogez onen sl ukke i korte
intervaller for at hindre overophed ning.
6
51
INDEN IBRUGTAGNINGEN
Halogenzonen
På halogenzonen er det hurtigere at regulere varmen op
og ned. Dette er især rart ved tilberedning af sovse .
Restvarmeindikator
Hver kogezone har en restvarmeindikator. Advarselslampen lyser, når temperaturen på kogezonen er over
60°C. Advarselslampen bliver ved med at lyse, indtil
temperaturen er under 60°C, også efter der er slukket
for kogezonen. Under tilberedning anbefales det at
udnytte eftervarmen.
NB: Hvis en varm gryde sættes på en kold kogezone, vil
restvarmeindikatoren lyse, hvis den pågældende kogezone bliver over 60°C.
H
BETJENING AF KOGEZONERNE
Betjening af kogezonerne (fig.1)
Den glaskeramiske plade’s kogezoner betjenes af 4
skydeknapper, der er placeret i højre side af pladen
(pos.2).
Hver skydeknap regulerer en kogezone, og på indikationsfeltet (pos.5) udfor ses hvilken kogezone den
pågældende knap styrer.
Over indikationsfeltet ses indstillingsindikationen
(pos.3) i form af streger og i cifferfeltet (pos.4) ses
indstillings indikationen i form af tal.
Sådan tændes den glaskeramiske plade
(fig.6)
Alle knapper skal være på indstilling "0", inden den
glaskeramiske plade tændes, og dermed er kl ar til brug.
Den glaskeramiske plade tændes ved at skubbe den
øverste skydeknap op til nøglessymbo let. I cifferfelterne ses en vandret streg (pos.7).
Den øverste skydeknap flyttes nu tilbage til indstilling
"0", hvorefter der i alle cifferfelter står "0" (fig.1 -
pos.4). Alle kogezoner er nu klar til brug. Den kogezone, der skal benyttes, kan nu tændes inden 5 sekunder.
Hvis der ikke tæ ndes for en kogezone inden for de 5
sekunder slukkes der automatisk for hele pladen.
Fig.1
Fig.6
pos. 3
pos. 2
pos. 4
0
pos. 5
pos. 7
0
52
BETJENING AF KOGEZONERNE
Fig.9
Fig.12
OBS! Tidsbegrænsningen er en s ikkerheds funktion, så
børn ikke ved en fejltagelse skal kunne komme til at
tænde for en kogezone.
Hvis en af skydeknapperne ikke er i "0"-positionen,
blinker den vandrette streg i det tilsvarende cifferfelt,
og der kan ikke tændes på nogen af zonerne (fig.8).
Nulstil zonen og tænd for hele pladen igen, som beskrevet ovenfor.
Automatisk slukning
Hvis man glemmer at slukke for en kogezone, vil
elektronikke n a ut omati sk s luk ke for kogezonen efter et stykke tid. Jo højere, der er skruet op for
kogezonen, jo før slukkes den automatisk.
Når pladen har været i brug vil elektronikken afbryder hele glaskeramikpladen efter 5 sekunder, når der
slukkes for den sidste kogezone.
Fig.8
pos. 1 0
pos. 1 1
pos.2
0
pos.1
Hurtig afbrydelse
Hvis der skal slukkes hurtigt for pladen, rejses alle
skydeknapperne op eller den øverste skydeknap skubbes op til nøglesymbolet.
Indkobling af dobbeltkogezonen
Den bagerste kogezone til højre er en dobbelt kogezone, hvor det er muligt enten at benytte den lille zone på
120mm eller den store på 180mm. For at bruge inderzonen, skal skydeknappen blot skubbes frem til ønsket
indstilling, efter pladen er slåe t til.
Ved at skubbe s kydeknappen o ver max. indstilling til
det punkt, der er markeret med 2 cirkler (pos.10), vil
yderzonen også blive slået til. En prik i cifferfeltet
indikerer at begge zoner er tændt (pos.11). Det er nu
muligt at regulere indstillingen af hele kogezonen med
skydekn ap pe n.
Ved igen at skubbe skydeknappen enten ti l dobbelt-zonesymbolet eller til "0" og deretter tilbage på ønsket
indstilling, slukker den yderste zone.
0
0
Varmholdningszonen
Hvis skydeknappen stilles lige over "0", vil et "L"
frem-komme i cifferfeltet (fig.12). Nu kan kogezonen
bruges som varmholdningszone.
53
VALG AF KOGEGREJ
For at opnå den mest effektive og mindst energikrævende anvendelse s kal grydens/pandens bund dække
mindst hele kogezonen, samt være helt plan og glat . En
buet bund forlænger kogetiden og øger energiforbruget.
Hvis bundens diameter er for lille, øges energi forbruget
og maden brænder lettere fast ved overkogning.
Et låg hindrer varmen i at slippe ud, hvorved opvarmningstiden forkort es og energiforbruge t reduceres.
Ved nyanskaffelser, bør man være opmærksom på at
bundens beskaffenhed/materiale:
Aluminium har den bedste varmeledende evne, men
kan efterlade aluminiumsafskrab eller afsmitning sølv-lignende pletter på pladen. Pletterne fjernes
med barber-bladsskraberen og det medfølgende
rengørings-/vedli-geholdelsesmiddel.
Kogegrej med lakerede eller emaljerede bunde af
dårlig kvalitet kan skalle af og brænde fast i pladen.
Kobber har større tendens til at slå sig i va rm tilstand
end andet materiale.
Bunde med groft mønster kan slide på pladens dekoration.
Vælg kun kogegrej, som anbefales til glaskeramiske
plader, f.eks. rustfri stålgryder med sandwichbund,
emaljeret kogegrej af god kvalitet eler s tøbejerns-kogegrej uden skarpe kanter.
OBS! Læs varedeklarationen på gryder/pander inden
køb.
54
VEDLIGEHOLDELSE OG RENGØRING
For at lette rengøringen af pladen vippes skydeknapperne op. Skydeknapperne rengøres med en fugtig klud
med håndopvaskemiddel.
Når den glaskeramiske plade har
været brugt, anbefales det at gøre den ren med To prens,
Sidol eller Sigolin, da disse efterl ader en t ynd silikonehinde på pladen, som modvirker fastbrænding.
Det er meget vigtigt, at overkog fjernes så hurtigt som
muligt, navnlig hvis overkog indeholder sukker.
Brug altid barberbladssk raberen til at fjerne overkog
o.l. pletter.
Hvis pladen er fedtet, kan den først vaskes med en
fugtig klud og hånd opvaskemiddel.
Sprøjt lidt Toprens e.l. på de n kol de pla de, brug en
ren og fugtig klud. Tør efter med en tør klud.
Anvend aldrig skurepulver, skuresvamp eller lign,
med slibende effekt, da dett e kan rids e plad en .
Kalkbelægning
Kalkbelægninger viser sig ofte som en lysebrun
belægning på kogefeltet. Kalken stammer enten fra
overkog eller fra vådt kogegrej. Hvis belægningen ikke
kan fjernes med før omtalt e metode, lægges en eddi-kevædet klud på pletten i 5 min. Husk at efterbehandle
pladen med Toprens e.l.
Undgå at der spildes sukker på den varme plade. Sukker
og meget sukkerho ldig mad, so m f.eks. brunede kartofler, marmelade, gelé, saft og lignende, skal straks - i
varm tilstand - fjernes fra pladen - brug barberbladsskraberen.
Fastbrændte madrester og fedt bør hurtigst muli gt fjernes med barberbladsskraberen, gerne men s plade n stadig er varm. Når pladen er afkølet kan efterbehandles
pladen med Toprens e.l.
55
HVIS KOGESEKTIONEN IKKE VIRKER
Før De tilkalder service, bør De sikre
Dem:
at indbygningspladen har været betjent korrekt
at evt. stik sidder korrekt i kontakten
at sikringerne ikke er sprunget
Er problemet:
en brummen, når en kogezone varmer op?
=> dette er ikke en fejl. Lyden forsvinder, når pladen
bliver varm.
en misfarvning af en kogezone?
=> dette er som regel ikke en foran dring i materialet,
men madrester, der er brændt fast. Rengør plade i
følge anvisningen.

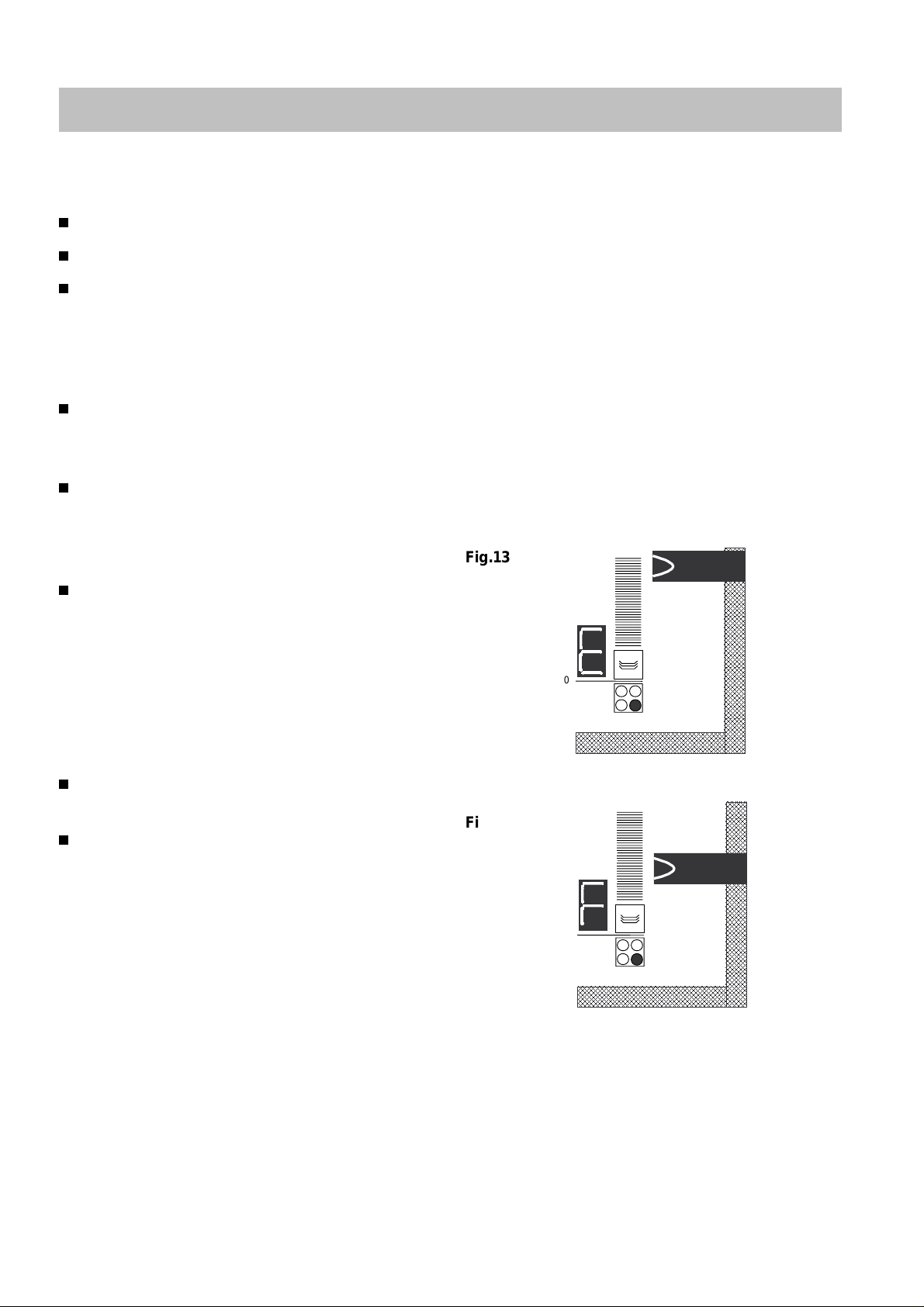

Fig.13
at alle indikatorer viser et blinkende "":
Det kan være:
=> forkert betjening, mulige grunde:
- der ligger noget under en af skydeknapperne
- holderen med skydeknapperne har været løftet og
ikke sat helt ned.
- skydeknappen er beskadiget (ex. bøjet)
=> En fejl, produktet er i stykker, kontakt service
Et "E" i cifferfeltet (fig.13):
=> pladen er forkert tilsluttet, kontakt service
Et "F" i displayet (fig.14):
Elektronikken har en overophedningssikring som
slukker i tilfælde af overophedning. Den eller de
kogezonen, der viser et "F" i cifferfeltet, er der
slukket for via overophedningssikringen.
Sluk for den/de pågældende kogezoner. Så snart
elektronikken er kølet af forsvinder "F" i cifferfeltet
og der kan tændes igen.
Hvis et "F" ofte fremkommer, selv når kogepladen ikke
bruges ofte, kan pladen være installeret uhensigtsmæssigt, fx: En underbygningsovn har utilstrækkelig
isolation. Eller hvis keramikpladen er installeret over
andet varmeanfgivende, eks empelvis en brænde ovn.
0
Fig.14
0
56
SERVICE
Hvis problemet ikke kan løses ved hjælp af før omtal te
forslag kontaktes Electrolux Service, se adresse og
telefonlisten senere i denne bru gsanvisning.
Vor garanti og produktansvar dækker ikke, hvis en
skade er forårsaget af en reparat ion, der ikke er udført af
for egen serviceorganisation og naturligvis ikke hvis
skaden skyldde s, at der er brugt uori ginale reserved ele.
OBS! Pladen er kun uden spænding, hvis der er slukker
på stikkontakten, eller hvis stikket er trukket ud.
GARANTI
1 år fra den dokumenterede købsdag (gem købsnotaen,
evt forsikringsbev is og evt serv icefaktura).
Garantien dækker fabrikations- og materialefejl der
måtte opstå ved normal brug i en privat husholdning i
Danmark. Garantien omfatter materiale, nødvendige
transportomkostn inger op arbejd sløn.
Garantien dækker ikke uberettiget tilkaldelse af service.
Model: . . . . . . . . . . . . . . . . . . . . . . . . .
Produktnummer: . . . . . . . . . . . . . . . . . . .
Købsdato: . . . . . . . . . . . . . . . . . . . . . . .
De første to oplysinger findes på typeskiltet, som er
placeret på pladens underside.
TEKNISKE DATA
Pladens ydermål: Bredde 572 mm
Dybde 502 mm
Højde 49 mm
Udskæringsmål: Bredde 560 mm
Dybde 490 mm
El-tilslutning: 230 V - 50 Hz
Total effekt: 6.1 kWh
Prod-nr:
6.10 kW 230 V ~ 50 Hz
Typ 043.0
941 592 667
Serie
CC 2050
57
INSTALLATIONSANVISNING
ELEKTRISK TILSLUTNING
Indbygningsplade n CC 2050 leveres uden ledni ng og
stikkontakt. Pladen skal tilsluttes fast installation.
El-tilslutningen skal foretaget af en autoriseret el-installatør. Arbejde der udføres af en ukyndig, er ulovligt
og kan skade kogesektionen og medføre ulykker.
Skader, som følge af forkert installation, dækkes ikke af
garantien ligesom produktansvaret bortfalder.
MONTERING I BORDPLADEN
Kontrollér at bordpladen er mindst 30 mm tyk (fig. 16)
og at afstanden fra pladens underside til skabsindretningen eller genstande i skabet mindst er 20 mm og at
der er en afstand på 100 mm til side eller bagvæg (fig.
17).
1. Placér den medfølgende skabelon i følge de an givne
mål (fig. 15).
Markeringen A på skabelonen er kun for at mark ere
hvor fixeringensbeslagene skal placeres og skal ikke
saves ud.
2. Udskær hullet fig.1 (skær nøjagtigt langs kanten) og
placér fixeringsbeslagene, som an givet på skabe-lonen og skru dem fast i udskæringens sidekanter med
de vedlagte skruer.
3. Kontrollér at tætningslisterne på kogesektionens
underkant sidder korrekt og er intakte samt at bordpladen, hvor kogesektionen skal hvile er ren, inden
pladen sænkes ned i hullet.
Sænk kogesektionen ned i udskæringen. Placér først
den ene side og derefter clipses den anden side ned
på plads ved at trykke den let ned i udskærings-hullet.
Da tætningslisten er en del af pladen er det ikke
nødvendigt med yderligere tætningsmateriale.
Fig.15
55
Fig.16
min. 30 mm
502
490 1
230 V
49
(600)
572
R3
560 1
55
49 mm
OBS! Hvis pladen skal monteres i sten eller marmor
skal fixeringsbeslagene ikke mo nteres. I stedet a n-vendes en silikonemasse rundt på kanten som en ekstra
tætning.
58
INSTALLATIONSANVISNING
VIGTIGT VED UDTAGELSE AF KOGESEKTIONEN
1. Afbryd kogesektionen ved stikkontakten eller ved
måleren.
2. Brug en f l ad s k ruet ræk k e r el l e r en sp a rt el t il a t ta ge
pladen op med. Stik den ind imellem bordplade og
ramme i det område, hvor der er et fixeringsbeslag.
3. Løft forsigtigt indbygningspladen op. Pas på ikke at
beskadige kogesektionen og bordpladen.
Kogesektionen opfylder brandnorm Y (IEC 3352-6), som tillader installation op til højskab
og/eller bagvæg.

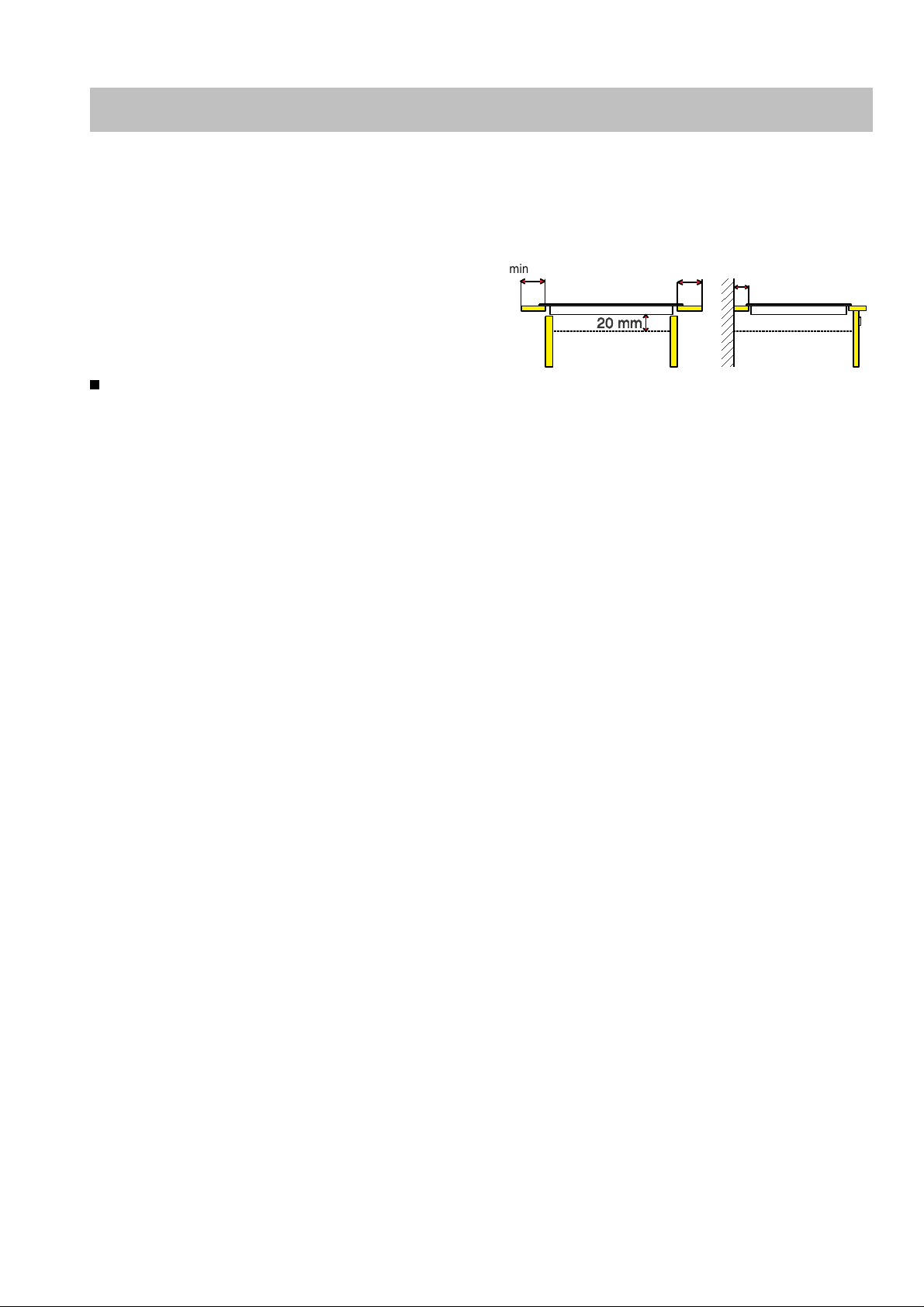

Fig.17
min. 50 mm
min. 50 mm
min. 50 mm
59
ELCTROLUX’S LANDSDÆKKENDE SERVICE:
betjener
Service centre
postnumrene Telefon nr.
København
Roskildevej 527
2605 Brøndby
NordsjæIland
Lundtoftegårdsvej 99
2800 Lyngby
Bornholm
Baggårdsvej 3
3790 Hasle
Vest-/Sydsjaelland
Ågade 2
4700 Næstved
Fyn
Middelfartvej 129
5200 Odense V
Sydjylland
Sjællandsgade 2
7000 Fredericia
1000 - 2799
2800 - 3699
3800 - 4099
3700 -3799
4100 - 4999
5000 -5999
6000 - 6899
7000 -7399
43 43 74 00
42 88 15 88
53 96 46 58
55 77 15 88
66 16 98 98
75 92 98 98
60
Midtjylland
Ny Banegårdsgade 45
8000 Århus C
Nordjylland
Gugvej 91
9210 Aalborg SØ
6900- 6999
7400 -7699
7800 -7899
8000 -8999
7700- 7799
7900- 7999
9000 -9999
86 19 16 55
98 14 90 22
374 1007-03 / 08.95
Loading...
