ÖKO_LAVAMAT 4952
sensortronic

Le lave-linge qui respecte l’environnement

Notice d’utilisation

1

imprimé sur du papier recyclé pour la protection

de la nature -

2

Qui pense écologie, agit dans ce sens ...

Table des matières

Conseils de sécurité

Avant la première utilisation 4
Conseils de sécurité pour l’utilisateur 4/5

Le système ÖKO 6
L'emballage 7

Pour l'amour de l'environnement...

Conseils écologiques pour un lavage économique 8

Description de l’appareil

Equipement 9-11
Les bacs de remplissage pour la lessive 10/11
et les produits d’entretien

Guide pratique 12
Avant le lavage

Tri du linge 13
Traitement des taches 14
Vérification du linge 14
Poids du linge 14
Ouverture du lave-linge 15
Introduction du linge 15

Lessive

Choix de la lessive 16
Quantité de lessive 17
Adoucissement préalable de l’eau 18
Introduction de la lessive 19

Choix du programme

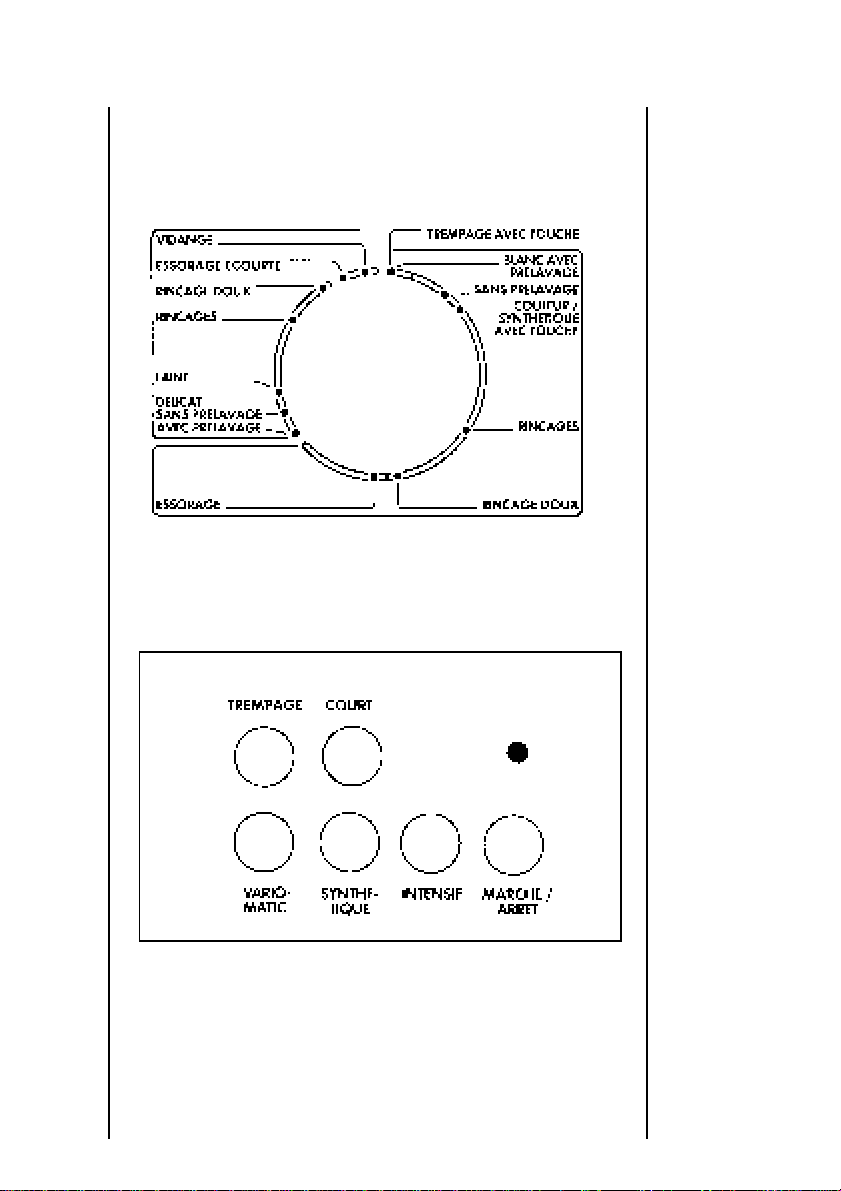

Sélecteur de programmes / Sélecteur de températures 20
Témoin de déroulement du programme 21
Fonctions des touches / variateur de vitesse 21-22

Fin du programme 23
Rinçage spécial 23
Tableau des programmes 24/25
Consommation et durée des programmes 26
Entretien 27/28
Que faire, si ... 29-31
Service après-vente 32
Caractéristiques techniques 33

3

Conseils de sécurité

Avant la
première

utilisation

Conseils de
sécurité pour
l'utilisateur

- Respectez les indications d’installation et de
raccordement.

- Ne raccordez pas un appareil endommagé (par
exemple, dommages pendant le transport).

- Les faibles résidus d’eau dans le réservoir de lessive
doivent être attribués au contrôle en usine.

- Afin d’enlever les résidus de fabrication dans le
tambour et le réservoir de lessive, effectuez un cycle
de lavage sans linge - par exemple programme couleur
60 °C avec 1/2 dose de lessive.

La sécurité des appareils électroménagers AEG correspond
aux règles reconnues de la technique et à la loi sur la
sécurité des appareils. Cependant, en tant que fabricant,
nous vous conseillons, vous et les autres utilisateurs de lire
attentivement les recommandations suivantes :

- Assurez-vous, avant la mise en service, que la tension
nominale et le type de courant indiqués sur la plaque
signalétique correspondent à la tension et au type de
courant sur le lieu d’utilisation. Les mesures de sécurité
nécessaires figurent également sur la plaque signalétique.

- Si votre ÖKO-LAVAMAT se trouve dans une pièce
présentant un risque de gel, vidangez l’eau restant
dans l’appareil en cas de risque de gel.

- Avant le nettoyage, l’entretien et les vérifications,
veillez à ce que l’appareil soit débranché. Vous
travaillerez en toute sécurité, si vous débranchez la
prise de courant, ou en cas de raccordement fixe, si
vous éteignez le commutateur FL ou LS ou si vous
retirez totalement le fusible vissé (voir instructions
de montage et de raccordement).

- N’aspergez en aucun cas l’appareil.

- Ne tirez jamais la fiche par le cordon d’alimentation,
mais retirez-la au niveau de la prise.

- N’utilisez pas l’appareil si

l’alimentation de courant est endommagée, ou
l’appareil présente des dommages visibles sur le
tableau de commande, sur la plaque de travail ou
sur le socle.

4

- Les réparations sur les appareils électriques ne doi­vent être effectuées que par un technicien qualifié.
Des réparations incorrectes peuvent provoquer des
risques importants pour l’utilisateur. Adressez-vous à
notre service après-vente ou à un autre professionnel
agréé par nos services. Seules les pièces détachées
d’origine AEG sont conformes à toutes les prescrip­tions.

- Ne laissez pas les enfants jouer avec l’appareil,
tenez les animaux domestiques à l’écart de
l’appareil.

- En cas de mise au rebut de l’appareil, détruisez les
serrures de porte et coupez l’alimentation
électrique.

- Si l’appareil est détourné de son utilisation, ou
incorrectement utilisé, notre responsabilité ne
saurait être engagée pour tout incident et ses
conséquences éventuelles.

- Fixez le conduit d’évacuation. Risque de brûlure et
d’inondation.

- En cas de panne, fermez le robinet d’eau,
débranchez l’appareil de la prise de courant. Le
lave-linge est coupé du courant lorsque la prise est
retirée ou lorsque les sécurités sont coupées.

- Eloignez les petits enfants des matériaux
d’emballage. Les films plastiques présentent un
risque.

- Si vous lavez du linge préalablement nettoyé, les
solvants inflammables doivent être complètement
évaporés.

- N’utilisez pas l’appareil pour le nettoyage à sec.

- Si vous ne raccordez pas l’appareil au réseau d’eau
potable, mais si vous utilisez de l’eau de pluie ou
autre, respectez les dispositions correspondantes.

- Cet appareil est conforme aux Directives
Communautaires suivantes :

- 73/23 CEE 19/02/73 (Basse tension) et modifications
suceesives ;

- 89/336 CEE 03/05/89 (Compatibilité electromagné­tique) et modifcations successives.

5

Le Système ÖKO

Votre nouvel appareil ÖKO-LAVAMAT équipé du système
ÖKO de AEG remplit toutes les exigences actuelles et
futures pour l’entretien du linge moderne et vous permet de
choisir individuellement de nombreux programmes.
Une consommation plus économique d’eau, d’énergie et de
lessive contribue à la protection de notre environnement, et
vous assure une économie optimale.

Le système
d'essorage
spécial

Le système de
circulation

Aubes

Adoucissement
préalable de
l'eau

Le cycle d’essorage électronique avec essorage
intermédiaire après le lavage principal et les trois cycles de
rinçage pour les programmes blanc et couleur garantit une
très faible consommation d’eau.
Après le cycle de lavage, le cycle d’essorage reste sous le
contrôle du système de détection de mousse. Si nécessaire
le cycle d’essorage est interrompu jusqu’à ce que la mousse
soit pompée.
Un cycle de rinçage spécial peut être programmé.

Le système de circulation permet de faire circuler constam­ment la lessive. Ce système assure, lors du lavage une
utilisation maximale de la lessive, à tous les programmes et
à toutes les températures de lavage. Cela renforce l'action
de nettoyage et permet d'économiser la lessive, par rapport
aux machines qui ne sont pas équipées de ce système.

Les aubes dans le tambour transportent l’eau en mouvement
constant vers le haut. Ce dispositif assure une imprégnation
intensive et régulière du linge.

L’adoucissement préalable de l’eau par une introduction en
deux étapes de l'adoucisseur et de la lessive permet un
lavage écologique.

Réglage auto­matique de la
quantité

Le réglage automatique adapte la consommation d’eau à la
quantité de linge et au type de textiles.

6

Tous les matériaux utilisés respectent l’environne­ment. Ils peuvent être mis à la décharge sans risque,
ou être brûlés dans une installation d’incinération des
déchets.
En ce qui concerne les matériaux : Les matières

plastiques peuvent être réutilisées et sont identifiées de la
manière suivante: >PE< pour polyéthylène, par exemple
pour la housse d'emballage et les sachets contenant les
documentations. >PS< pour polystyrène expansé, par
exemple pour les pièces de rembourrage essentiellement
exemptes de HCFC. Les cartons sont fabriqués à partir de
papier recyclé et doivent être remis à la collecte de vieux
papiers.

L'emballage

7

Pour l'amour de l'environnement

Conseils écolo­giques pour un
lavage écono­mique

Ces conseils vous permettent de respecter l’environne­ment.

Pour le linge moyennement sale, les programmes sont
prévus sans prélavage. En comparaison à un pro­gramme avec prélavage vous économisez de la lessive
et de l’eau.
N’utilisez des lessives contenant des agents de
blanchiment que si le linge est sali avec des taches qui
peuvent être traitées par le chlore. Les agents de
blanchiment sont particulièrement efficaces à des tem­pératures élevées.
Vous obtenez des valeurs de consommation favorables
avec une charge complète.
Pour le linge légèrement à moyennement sale, le pro­gramme économie d’énergie suffit souvent à une basse
température qui est maintenue plus longuement.
Les taches et les salissures peuvent être enlevées par
un traitement préalable approprié. Cela permet d’éco­nomiser un programme pour le linge très sale.
Dosez votre lessive selon les indications du fabricant.
Un excès de lessive coûte cher et nuit à l’envionnement.
Respectez les conseils de dosage pour le linge légère­ment sale.
Vous pouvez réaliser des économies de lessive et
préserver ainsi l’environnement si vous dosez la lessive
comme pour l'eau douce même si la dureté de l'eau est
moyenne voire élevée, et si vous ajoutez séparément un
adoucisseur d’eau. Cela permet d’éliminer la présence
de produits chimiques dans les eaux usées.
N’utilisez un assouplissant que si cela est nécessaire
par exemple pour les fibres mélangées synthétiques,
pour éviter l’électricité statique. Si vous utilisez un
sèche-linge, votre linge sera doux et souple même sans
assouplissant.

8

Description de l'appareil

E

A

G

F

K

IH

J

B

C

D

A Bandeau de commande
B Variateur de vitesse d'essorage
C Sélecteur de programmes avec témoin de déroule-

ment du programme
D Sélecteur de températures
E Touche TREMPAGE
F Touche programme COURT
G Voyant de fonctionnement
H Touche pour essorage VARIOMATIC

et suppression arrêt cuve pleine
I Touche SYNTHETIQUE
J Touche INTENSIF
K Touche MARCHE/ARRET

Equipement

9

C

A

B

D

10

E

I
H

G

F

A Bandeau de commande
B Couvercle
C Poignée pour ouvrir le couvercle
D Trappe d'accès au filtre
E Levier pour les roulettes

Equipement

F Bac pour produit anticalcaire ou prélavage
G Bac lessive pour le lavage principal
H Bac pour agent blanchissant
I Bac pour produit liquide (assouplissant, amidon)

Bacs
de remplissage
pour lessive et
produit
d'entretien

11

Guide pratique

Préparez le linge

Triez et traitez les taches

Sélectionnez le programme

Positionnez le sélecteur sur le programme souhaité
Enfoncez éventuellement les touches complémen­taires

Ouvrez le couvercle

Introduisez le linge

Ajoutez la lessive

Fermez le couvercle

Appuyer sur la touche MARCHE/ARRET

Après la fin du programme

Après deux minutes d'attente, ouvrez le couvercle.
Sortez le linge.

12

Avant le lavage

Contrôlez si les textiles peuvent être lavés en machine.
Le code international d’entretien des textiles en vi­gueur vous donne les informations nécessaires.

Linge qui peut bouillir
Couleur
Synthétique
Délicat
Laine
Triez le linge selon la nature, le degré de salissure et

la température.
Les articles portant l'étiquette 100% pure laine

vierge " " ne sont pas appropriés pour être lavés en
machine. Pour les articles en laine identifiés par l'éti-

quette 100% pure laine, la mention "ne feutre pas",
"non feutrant" ou "lavage en machine" indique que le
lavage en machine est possible.

Les articles portant les étiquettes suivantes ne peu­vent pas être lavés en machine :

Triez le linge

lavage à la main

pas de lavage

nettoyage à sec

pas de nettoyage à sec

chlorage possible

pas de chlorage

Observez les conseils d'entretien "laver séparément".

13

Le linge neuf, de couleur sombre a souvent un excé
dent de couleur, qui peut déteindre sur les textiles plus
clairs. Il est recommandé de laver séparément ces
articles lors du premier lavage.

Traitement des
tâches

Vérification du
linge

Traitez les taches le plus rapidement possible, tant

qu’elles sont fraîches; avec de l’eau, du savon, ou des
détachants correspondants (spray, pâte).

Videz les poches

retirez notamment les pièces métalliques (agrafes,
épingles de sûreté, etc.).
Boutonnez les attaches. Fermez les fermetures à
glissière, les crochets et les boutons à pression.
Nouez les ceintures et les rubans de tablier ...
Pour les textiles de couleur, la laine et les textiles avec
des décorations, retournez l’intérieur vers l’extérieur.
Les petites pièces et les pièces délicates (par
exemple, chaussettes de bébé, collants) peuvent être
lavées facilement dans une petite housse avec ferme
ture à glissière ou dans des chaussettes plus grandes.

Traitez vos rideaux avec précaution

Avec les fenêtres ouvertes ou lors de leur dépose
les voilages peuvent être endommagés. Enlevez les
crochets métalliques ou les crochets en plastique
des voilages, ou mettez les voilages dans une
housse.
Nous ne pouvons en aucun cas assumer une
responsabilité pour les dommages. N’essorez les
voilages que si le fabricant l’autorise.

Poids (quanti­tés maximales
de linge sec)

Charge complète

Linge blanc /couleur moyennement sale 5,0 kg
Synthétique et délicat 2,5 kg
Laine 1,0 kg
Programme court pour le blanc/couleur 2,5 kg
Programme court pour les synthétiques 2,0 kg

14

Instructions pour les laboratoires d'essais :

D'après la norme IEC 456 (nouvelle version), le chargement
maximal est de 4,05 kg.

Introduisez si possible la charge maximale recomman­dée, pour assurer une rentabilité optimale. Ne surchar­gez pas votre machine. Cela a des conséquences né­gatives sur le résultat de lavage. Pour le linge synthétique
qui se froisse particulièrement, vous devez réduire la
charge indiquée.

Pour ouvrir le tambour, appuyez sur la touche du cou­vercle du tambour, abaissez le couvercle, et ouvrez
lentement. Introduisez le linge et fermez le couvercle du
tambour et le couvercle de la machine.
Attention : avant de refermer le couvercle de la machine,
vérifiez que vous avez correctement fermé le couvercle du
tambour.

Mélangez si possible les petites et les grandes pièces de
linge. Cela renforce l’action de lavage et favorise la
répartition du linge lors de l’essorage.
Ne pas introduire le linge plié.

Ouverture du
lave linge

Introduction du
linge

15

Lessive

Choix de la
lessive

Vous pouvez utiliser toutes les lessives modernes, qui
sont appropriées pour les lave-linge ménagers.
L’emploi de la lessive dépend du type de linge et de son
degré de salissure.

On distingue diverses salissures :

Saleté : par exemple, poussière, rouille, transpiration,
gras de peau, etc.
Taches qui peuvent être traitées par le chlore : par
exemple, vin rouge, fruits, légumes, etc.
Taches contenant des protides : par exemple, sang,
lait, etc.

Il existe les produits de traitement du linge suivants :

Lessive en poudre, avec agent de blanchiment
Lessive liquide, sans agent de blanchiment
Lessive couleur, délicat et couleur, sans agent de

blanchiment, souvent aussi sans agent de
déjaunissage, protège et ravive les couleurs
Lessive pour la laine : sans additifs de blanchiment
et sans enzymes, protège la fibre de laine

Lessive pour rideaux avec des agents de
déjaunissage, pour éviter un jaunissement par l’effet

du soleil.

16

Kit de Lessive

les lessives de base, les adoucisseurs et les agents
de blanchiment, les détachants peuvent être dosés
séparément.

Adoucissants : pour adoucir l’eau du robinet.
Agent de blanchiment, détachant : pour utilisation

sur du linge sali, ou en complément, si on utilise des
lessives sans agent de blanchiment.

Détachants : pour traiter préalablement les taches.
Les assouplissants empêchent l’électricité statique

pour les tissus synthétiques, et donnent un linge doux
au toucher.
Amidon, apprêts et produits de rinçage donnent la
forme et facilitent le repassage.
Colorants et décolorants ne peuvent être utilisés que si le
fabricant autorise expressément ces produits.

Le dosage dépend de la quantité de linge, de la dureté de
l’eau et du degré de salissure. Respectez les conseils de
dosage suivants figurant sur les paquets de lessive. Vous
pouvez obtenir des renseignements sur la dureté de l’eau
dans votre région auprès de l’agence de distribution d’eau
compétente.

Dureté de l'eau

Domaine °dH mmol/L
de dureté

I - douce < 8 < 1,4
II - moyen­nement dure 8 - 14 1,4 - 2,5
III - dure 15 - 21 2,6 - 3,7
IV - trés dure > 21 > 3,7

Si le fabricant de lessive ne donne aucune indication de
dosage pour une charge minimale, introduisez pour une
demi-charge 1/2 dose de moins, pour les charges
minimales 1/3 de la quantité recommandée pour une
charge complète.

Quantité de
lessive

17

Adoucissement
prélable de
l'eau

Votre ÖKO-LAVAMAT est équipé d’un système
particulièrement efficace d’adoucissement préalable de
l’eau, par l’introduction en deux étapes d’adoucissant et
de lessive. Il permet pour les programmes sans prélavage
d’introduire séparément l’adoucissant et la lessive. Vous
économisez ainsi la lessive, et les eaux usées s’en
trouvent sensiblement moins polluées.
L’introduction en deux étapes assure que l’adoucissant
est entraîné en premier. Ensuite, la lessive est entraînée,
elle agit avec une eau préalablement adoucie, et est donc
efficace immédiatement pour dissoudre la saleté. Cela
garantit des résultats de lavage parfaits malgré un emploi
réduit de lessive.
Vous dosez l’adoucissant selon la dureté de l’eau, selon
les indications figurant sur l’emballage du produit, moins
20 % que vous pouvez économiser en raison de l’efficacité
optimale de l’adoucissement préalable de l’eau. Dosez
dans ce cas la lessive pour le domaine de dureté 1 -
"eau douce" - selon les indications figurant sur le paquet
de lessive.
Vous pouvez aussi laver pour les programmes avec
prélavage en respectant l’environnement. Introduisez la
lessive et l’adoucissant ensemble, dans les bacs respectifs,
pour le lavage principal et le prélavage.
Vous pouvez naturellement employer des lessives
courantes sans adoucissants, selon la dureté de l’eau, en
vous conformant aux recommandations de dosage sur

les paquets de lessive.

18

4
3

2

1

Dans le compartiment de lessive, vous trouvez 4 bacs :
Bac 1 = Lessive en poudre et adoucis-

sant en poudre pour program­mes avec prélavage ou
trempage ; adoucissant pour
programmes sans prélavage.

Bac 2 = Lessive en poudre pour le

lavage principal.
Bac 3 = Agent blanchissant.
Bac 4 = Produit liquide (assouplissant,

amidon).
Veuillez respecter les recommandations suivantes :

Pour les programmes avec prélavage et addition
d'adoucissant dans le même bac, introduisez
toujours la lessive en premier, puis l'adou­cissant.

Si vous préférez les lessives liquides, utilisez les
dispositifs de dosage proposés par les fabricants.

Ne dépassez pas le niveau maximum identifié par
"MAX" dans le bac, sinon les produits s'écoulent
prématurément et sans effet dans la machine.
Pour les assouplissants concentrés liquides épais et
les amidons, il est recommandé de les diluer avec de
l'eau jusqu'à un niveau en dessous de la marque
"MAX".
Si vous voulez utiliser de l'amidon en poudre, dissol­vez-le en suivant les indications du fabricant, et
versez l'amidon dissous dans le bac. Puis sélection­nez le programme ASSOUPLISSANT.

Introduction de
la lessive

Introduction de
produit en
poudre

Introduction de
produit d'entre­tien liquide

Introduction de
produit liquide

19

Choisir le programme de lavage

Vous choisissez les programmes de lavage avec le
sélecteur de programmes, le sélecteur de températures
et les touches.
Pour du linge moyennement sale, choisissez un
programme sans prélavage. Pour du linge sale, choisissez
un programme avec prélavage ou lavage intensif (voir
fonction des touches). Pour les salissures contenant des
protides (sang, cacao), nous recommandons un
programme avec prélavage. Pour du linge fortement
taché (fruits, légumes, thé), appuyez sur la touche
INTENSIF.

Le sélecteur de
programmes

Touche
Marche/Arrêt

Le sélecteur de
températures

Le sélecteur de programmes dispose de réglages pour
les programmes principaux et complémentaires (voir
tableau de programmes).

Marche : Appuyez sur la touche MARCHE/ARRET
Arrêt : Appuyez à nouveau sur la touche

MARCHE/ARRET

Le sélecteur de températures est réglable de 0 à 95°sur
toutes les températures nécessaires.

20

Pendant le déroulement du programme, le programma­teur tourne progressivement, et indique la partie du
programme en cours.

Le déroulement
du programme

La combinaison des programmes principaux et complé­mentaires avec les touches permet d'offrir des program­mes qui sont conformes à toutes les exigences.

Les fonctions
des touches

21

Touche TREM­PAGE

Pour les programmes coton et synthétique, la touche
TREMPAGE permet de tremper le linge à 40 °C ou à une
température inférieure (réglage par le sélecteur de
températures). Le programme de trempage se termine
en arrêt cuve pleine. Pour continuer le programme,
relâchez la touche Trempage. Après un cycle d’essorage
intermédiaire, le programme de lavage sélectionné
démarre.

Touche
COURT

Touche
VARIOMATIC

Touche
SYNTHETIQUE

Touche
INTENSIF

LE VARIATEUR
DE VITESSE

Cette touche permet un cycle rapide pour le linge peu
sale.

Pour le blanc / couleurs

A la place de l’essorage final normal, un programme
d’essorage VARIOMATIC est effectué. L’essorage se
fait en plusieurs étapes, et le linge est détassé entre
chaque phase et en fin de cycle.

Pour les synthétiques

L’arrêt cuve pleine est interrompu. Un essorage court
VARIOMATIC est effectué.

Pour le linge délicat et la laine

L’arrêt cuve pleine est interrompu. Un essorage court est
effectué.

Cette touche permet de sélectionner le programme
synthétique. La température est limitée à 60 °C. Les
programmes synthétiques se terminent en arrêt cuve
pleine.

Cette touche permet de renforcer la puissance de lavage
par une prolongation de la durée de lavage après la
phase de chauffage.

Il permet de faire varier la vitesse d'essorage de 300 à
1200 tr/min. (programmes coton/lin : 300 à
1200 tr/min ; programmes synthétique : 300 à 850 tr/min)

22

Fin du programme

L'appareil est équipé d'une sécurité automatique qui
empêche l'ouverture du couvercle pendant le
fonctionnement. Le couvercle peut être ouvert environ
deux minutes après la fin du programme. Relâchez les
touches éventuellement enclenchées en réappuyant
dessus. Actionnez la touche Marche/Arrêt. Le lave-linge
est arrêté.
Sortez le linge.
Contrôlez que le tambour est vide, sinon les textiles
peuvent être endommagés lors du prochain lavage
(bourrage) ou déteindre sur d’autres pièces de linge.

Rinçage spécial

Votre ÖKO-LAVAMAT est réglé pour une consommation
d’eau la plus économique possible.

Vous pouvez cependant actionner un cycle de rinçage
supplémentaire.
La consommation d’eau et la durée du programme s’en
trouvent augmentées.

Appuyez sur la
touche
MARCHE /
ARRET ; Ouvrez
le couvercle

Actionnez un
cycle de rinçage
supplémentaire

⇔

La touche est située à l’arrière de l’appareil, en haut
à droite.

Position : position normale
Position : position avec un rinçage supplémentaire

23

Tableau des programmes

Code d'entretien

des textiles

Coton/lin

Coton/lin

Coton/lin

Tissus mélangés
à base de coton/
synthétique

Synthétique

Synthétique

Synthétique/voilage

Programme

Blanc/couleurs avec

prélavage
Blanc/couleurs sans

prélavage
Programme

économique
Couleurs

Textiles mélangés
avec prélavage

Textiles mélangés
sans prélavage

Délicat avec
prélavage

Réglage du programme
Sélecteur de
programmes

BLANC AVEC
PRELAVAGE

SANS

BLANC
PRELAVAGE

SANS

BLANC
PRELAVAGE

COULEUR
SYNTHETIQUE AVEC
TOUCHE

BLANC
PRELAVAGE

COULEUR
TIQUE AVEC TOUCHE

DELICAT AVEC
PRELAVAGE

/

AVEC

/SYNTHE-

Sélecteur de

températures

30 ... 95

30 ... 95

E

30 ... 60

30 ... 60

30 ... 60

froid ... 40

Touches

INTENSIF

SYNTHETIQUE

SYNTHETIQUE

Synthétique/voilage

Laine/laine mélangée/
soie

Coton/lin
Synthétique

Laine/délicat

Coton/lin
Synthétique
Laine/délicat/
Tous textiles

24

Tous textiles

Délicat sans
prélavage

Laine

Rinçage
Amidonnage

Rinçage
Assouplissant

Rinçage
Assouplissant

Essorage
Essorage
Essorage court

Prélavage extra,
trempage

Vidange

DELICAT

SANS

PRELAVAGE

LAINE

RINCAGES
RINCAGE
RINCAGES
RINCAGE

RINCAGES
RINCAGE DOUX

ESSORAGE
ESSORAGE
ESSORAGE

ECOURTE
TREMPAGE

DOUX
DOUX

froid ... 40

froid ... 40

froid ...40

SYNTHETIQUE

SYNTHETIQUE

TREMPAGE

Charge de
linge max.

5 kg

5 kg

Programme

Lavage avec prélavage, 3 cycles de rinçage
avec essorage intermédiaire, essorage final

Lavage sans prélavage, 3 cycles de rinçage
avec essorage intermédiaire, essorage final

Touches complémentaires

possibles

COURT
VARIOMATIC
INTENSIF

5 kg

5 kg

2,5 kg

2,5 kg

2,5 kg

2,5 kg

1 kg

5 kg

2,5 kg

1 kg (laine)

2,5 kg (délicat)

5 kg

2,5 kg

1 kg / 2,5kg

5 kg
5 kg

Lavage sans prélavage, 3 cycles de rinçage
avec essorage intermédiaire, essorage final

Lavage couleurs sans prélavage, 3 cycles de
rinçage avec essorage intermédiaire, essorage
final

Lavage couleurs avec prélavage, 3 cycles de
rinçage avec ess. interm., arrêt cuve pleine

Lavage couleurs sans prélavage, 3 cycles de
rinçage avec ess. interm., arrêt cuve pleine

Lavage avec prélavage avec niveau d'eau élevé,
mouvement du tambour réduit, 3 cycles de
rinçage, arrêt cuve pleine

Lavage sans prélavage avec niveau d'eau élevé,
mouvement du tambour réduit, 3 cycles de

rinçage, arrêt cuve pleine
Lavage sans prélavage avec niveau d'eau élevé,

mouvement du tambour fortement réduit,
3 cycles de rinçage, arrêt cuve pleine

3 cycles de rinçage avec ess. interm., ess. final
1 cycle de rinçage avec essorage final

3 cycles de rinç. avec ess. interm., arrêt cuve pleine

1 cycle de rinçage, arrêt cuve pleine
3 cycles de rinçage, arrêt cuve pleine

1 cycle de rinçage, arrêt cuve pleine
Essorage final
Essorage final
Essorage écourté

Trempage avec niveau d'eau élevé ; température
maximale 40°C, arrêt cuve pleine

Vidange

VARIOMATIC

COURT
VARIOMATIC
INTENSIF

COURT
INTENSIF
VARIOMATIC

, pour supprimer

l'arrêt cuve pleine

VARIOMATIC, pour supprimer

l'arrêt cuve pleine

VARIOMATIC

VARIOMATIC

, pour supprimer

l'arrêt cuve pleine

VARIOMATIC, pour supprimer

l'arrêt cuve pleine

VARIOMATIC
VARIOMATIC

Relâchez la touche TREMPAGE pour
poursuivre le programme normal.

25

Valeurs des consommations et durée des

programmes sélectionnés

Programme

Blanc 95°C

Couleur 60°C

Couleur 40°C

Synthétique 60°C

Synthétique 40°C

Consomma­tion d'eau en
litres

59

59

59

45

45

Consomma­tion d'électri­cité en kWh

1,8

1

0,6

0,9

0,6

Durée
approxima­tive en min.

130

120

105

110

100

Les valeurs de ce tableau ont été calculées dans des
conditions normales. Des écarts vers le haut ou le bas sont
possibles dans les conditions pratiques.
Pour les programmes avec prélavage, la durée augmente
d’environ 25 minutes.

26

Entretien

Nettoyez de temps à autre les bacs lessive, pour enlever
les résidus de lessive

Le tambour est en acier allié inoxydable. Des taches de
rouille peuvent apparaître sur le tambour, en raison de
corps étrangers oxydables qui n’ont pas été retirés du
linge. Ces taches peuvent être enlevées avec un produit
de nettoyage de l’acier. Le service après-vente dispose de
produits appropriés.

Le détartrage de la machine n’est pas nécessaire si l’on
utilise peu de lessive. En cas de besoin, utilisez uniquement
des détartrants de marque avec protection contre la
corrosion pour lave-linge. Le service après-vente dispose
de produits appropriés.

Le bandeau de commande avec ses pièces de fonction ne
doit être nettoyé qu’avec de l’eau tiède.

Bac lessive

Tambour

Détartrage

Bandeau de
commande et
pièces de fonc­tion

27

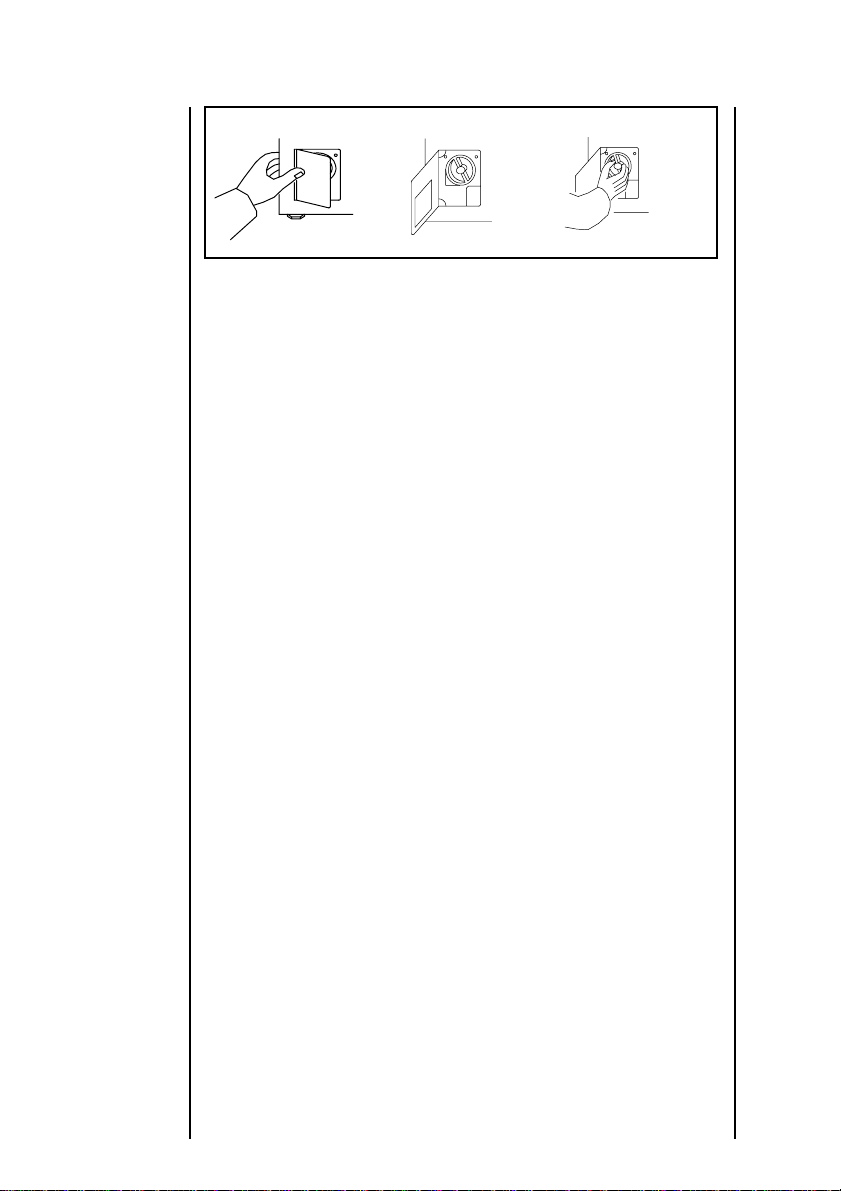

Nettoyage du
filtre

Il est important de nettoyer régulièrement le filtre

Si vous lavez du linge qui peluche, nettoyez le filtre après

chaque cycle.

- Ouvrez la trappe située à l’avant de l’appareil en
appuyant sur l’arête gauche

- Tirez la rigole d’évacuation

- Mettre un récipient sous la rigole pour recueillir l'eau du
filtre

- Dévissez le filtre dans le sens contraire des
aiguilles d’une montre, et retirez-le

- Nettoyez le filtre à l’eau claire

- Replacez le filtre, en veillant à ce que les bords soient
correctement insérés dans les guides prévus à cet
effet.

- Revissez le filtre

- Réintroduisez la rigole d’évacuation et fermez la trappe.

28

Que faire si ...

... le lave-linge ne démarre pas ?

Vérifiez si l’appareil est bien raccordé au réseau
électrique
Vérifiez si un programme a été sélectionné
Vérifiez si la touche MARCHE/ARRET a été enfoncée
Vérifiez si tous les couvercles sont fermés
Vérifiez si les sécurités de l’installation domestique
fonctionnent correctement

... il n'y a pas d'eau dans le lave-linge ?

Vérifiez si le robinet d’arrivée d’eau est bien ouvert à
fond
Vérifiez si le filtre n'est pas obstrué
Le filtre se trouve au niveau du raccord au robinet d'eau
et à la soupape

... l'essorage commence avec du retard ?

Le système de contrôle de l’équilibrage électronique
s’est déclenché en raison d’une mauvaise répartition
du linge
Le linge est détassé du fait de l’alternance du sens de
rotation du tambour, réparti à nouveau puis essoré
encore. Cela peut se reproduire jusqu’à ce que le
déséquilibre soit éliminé et l’essorage peut se dérouler
définitivement

... le lave-linge vibre ou n'est pas stable ?

Pour de très petites quantités de linge (par exemple, un
seul peignoir) l’appareil peut vibrer. Cela n’a aucune
influence sur son fonctionnement
Vérifiez si l’appareil est bien calé sur ses pieds de
réglage. Reportez vous aux instructions de montage
Vérifiez si le tuyau d’évacuation n’est pas plié
Vérifiez que les sécurités prévues lors du transport ont
été entièrement retirées. Reportez-vous aux instruc­tions de montage

...la vitesse d'essorage varie et est irrégulière ?

Le contrôle de la mousse électronique du Sensortronic
a réduit temporairement la vitesse d’essorage, en
raison d’une forte formation de mousse, pour éliminer
la formation de mousse. L’essorage reprend ensuite.
Vérifiez le dosage de la lessive lors du prochain
programme

Les anomalies
auxquelles vous
pouvez remédier
vous-même

29

... les bruits son inhabituels ?

L’appareil possède un système d’entraînement mo­derne, qui, par comparaison aux entraînements an­térieurs produit un bruit différent, ressemblant à un
sifflement
Le nouveau système d’entraînement permet un dé­part doux de l’essorage, ainsi que l’essorage maxi­mal réglé. Cela permet d’améliorer le comportement
et de réduire la consommation d’eau

... la lessive mousse fortement dans le
programme ?

Vérifiez si vous avez introduit trop de lessive ou une
lessive non appropriée. Dosez plus précisément

... vous trouvez de l’eau autour du lave-linge ?

Vérifiez si le raccord du conduit ne présente pas de
défaut d’étanchéité
Vérifiez si la crosse est bien positionnée dans le
conduit d’évacuation
Vérifiez si le conduit d’évacuation n’est pas endom­magé
Vérifiez si le couvercle du filtre dans le socle est
correctement fermé

... le résultat du lavage n’est pas comme
d’habitude ?

Vérifiez si vous avez introduit une charge correcte,
ou si vous n’avez pas utilisé une lessive inappropriée.
Un sous-dosage entraîne une formation de grisaille
sur le linge, et des dépôts de calcaire dans l’appareil.
Dosez plus précisément
Vérifiez si les salissures spéciales ont bien été trai­tées au préalable
Vérifiez si vous avez sélectionné correctement le
programme et la température

... les taches n’ont pas disparu au lavage, malgré le
traitement préalable ?

Il s’agit peut-être de taches qui ne se détachent pas.
Interrogez un spécialiste

... vous trouvez des résidus gris sur le linge
propre ?

Le linge sali avec de la crème, de la graisse ou de
l’huile a été lavé avec trop peu de lessive. La quantité
de lessive n’a pas suffi pour dissoudre la graisse

30

Vérifiez si vous n’avez pas choisi une température
trop basse

... vous constatez des taches d’assouplissant sur
le linge propre

Dans ce cas, l’assouplissant, notamment sous forme
concentrée, est venu directement sur le linge. Ces
taches doivent être lavées le plus rapidement
possible

... après la fin du programme, des résidus de lessive
blancs sont présents ?

Il s’agit ici la plupart du temps de particules insolu­bles des lessives modernes. Elles ne sont pas la
conséquence d’un rinçage insuffisant
Remèdes possibles : Brossez ou secouez pour déta­cher les particules, ou retournez le linge pour le laver

... après le dernier cycle de rinçage vous voyez
encore de la mousse

Les lessives modernes peuvent provoquer de la
mousse même dans la dernière eau de rinçage, ce
qui n’a cependant aucun effet sur le résultat du
rinçage

... le linge n’est pas suffisamment essoré ou si de
l’eau reste dans le tambour ?

Vérifiez si le conduit d’évacuation n’est pas plié
Vérifiez que la hauteur de la pompe n’est pas supé­rieure à la hauteur maximale d’un mètre.

31

Service après vente

Si vous ne trouvez aucun conseil dans la notice d’utilisation
en cas d’anomalie, appelez votre service après-vente.
Si vous faites appel au service après-vente pour l’un des
conseils donnés ou en raison d’une mauvaise utilisation, la
visite du technicien ne peut être gratuite, même pendant la
période de garantie.
Veuillez donner au service après-vente le numéro de
production (N° E) et le numéro de fabrication (N° F) que
vous trouverez sur la plaque signalétique sur la face
intérieure du volet du filtre.

Ces numéros permettent au service après-vente de préparer
les bonnes pièces détachées, de sorte que l’appareil
puisse être réparé dès la première visite du technicien,
sans que vous ne deviez payer plusieurs déplacements du
technicien.
Afin d’avoir toujours ces numéros à portée de main, nous
vous recommandons de les reporter ci-dessous :

N° E ............................................

N° F ............................................

32

Caractéristiques techniques

Dimensions :
Hauteur 85 cm (avec dosseret 89 cm)
Largeur 45 cm
Profondeur 65 cm (avec l'installation)

Raccordement :
Les informations sur le raccordement électrique se
trouvent sur la plaque signalétique.
Veillez lors du raccordement à ce que la tension nominale
et le type de courant indiqués sur la plaque signalétique
soient conformes à la tension et au type de courant sur
le lieu de l’installation

Vitesse du tambour :
Lavage : 55 tr/min
Essorage : 1200 tr/min

Pression d'eau :
1 - 10 bar (= 10 - 100 N/cm² = 0,1 - 1,0 MPa)

Poids à vide:
70 kg environ

33

AEG Hausgeräte GmbH
Postfach 1036
D - 90327 Nürnberg

© Copyright by AEG

34

H 243 215 137 - 129 2297 02 - 02/96
