Page 1
ÖKO_LAVAMAT 4743
Le lave-linge qui respecte l'environnement
Notice d'utilisation
1
Page 2
Chère Cliente, Cher Client,
Vous venez de faire l'acquisition d'un lave-linge ÖKOLAVAMAT 4743 et nous vous en félicitons.
Néanmoins, avant toute utilisation de votre nouvel appareil, nous vous invitons à lire très attentivement le mode
d'emploi, et à suivre les conseils d'installation et de
raccordement.
Conservez soigneusement ces deux guides et remettez- les
éventuellement au prochain détenteur de l'appareil.
Informations importantes !
- Les faibles résidus d'eau dans les bacs à produits sont dûs
aux contrôles effectués en usine.
- Afin d'éliminer les résidus dûs au processus de fabrication,
vous devez effectuer un cycle de lavage sans linge (programme Couleur 60°C avec une 1/2 dose de lessive), afin de
nettoyer le tambour et les bacs à produits lessiviels.
Imprimé sur papier recyclé
2
Celui qui pense à l'écologie agit aussi dans ce sens...
Page 3
Caractéristiques techniques
Dimensions :
Hauteur 85 cm (avec dosseret 89 cm)
Largeur 40 cm
Profondeur 65 cm (avec l'installation)
Raccordement électrique :
Tension/Fréquence : 230 V/50 Hz
Puissance totale : 2300 W
Puissance de chauffage : 1950 W
Calibre minimum du fusible : 10 A
Pression d'eau :
1 - 10 bar (= 10 - 100 N/cm² = 0,1 - 1,0 MPa)
Charge maximum :
Coton blanc /
couleurs moyennement sale 4,5 kg
Synthétique : 2,0 kg
Délicat : 2,0 kg
Laine 1,0 kg
Programme court (blanc/couleurs) 2,0 kg
Vitesse d'essorage : 1100
/650 tr/min
Consommation électrique (lavage coton 60°C)
pour une charge normalisée de 4,5 kg de coton : 1,03 kWh
La capacité maximum du tambour (volume de 42 l) permet
de laver une charge de coton de 5 kg.
Cet appareil est conforme à la directive CEE 89-336
relative à la limitation des perturbations radio-électriques
et à la directive CEE 73-23 relative à la sécurité électrique.
331
Page 4
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http: //www.aeg.hausgeraete.de
Copyright by AEG
129 8116 00 - 02/98
4
Page 5
Sommaire
Avertissements importants
Utilisation 4/5
Installation 5
Sécurités 6
Protection de l'environnement 7/8
Description de l'appareil 9
Boîte à produits 9
Utilisation de votre lave linge

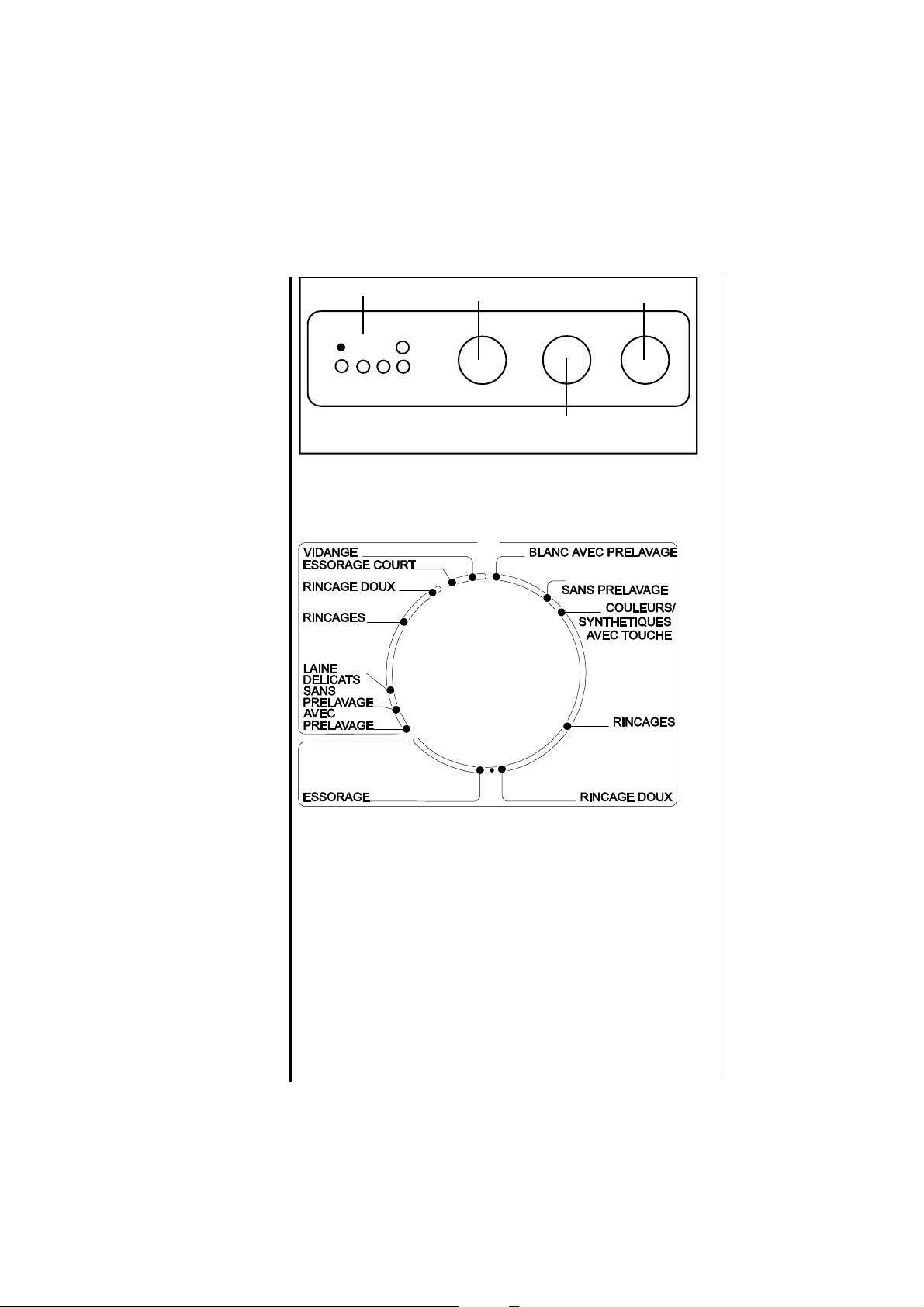

Programmateur 10
Thermostat 11
Fonction des différentes touches 11
Sélecteur du départ différé 12
Comment faire un lavage ? 13/14
Consommations et durée des programmes 15
Tableau des programmes 16/17
Guide de lavage 18-23
Entretien et nettoyage
La boîte à produits 24/25
Le filtre de vidange 25
En cas d'anomalie de fonctionnement 26-28
Conditions de garantie 29
Service après-vente 30
Caractéristiques techniques 31
3
Page 6
Avertissements importants
Conservez cette notice d'utilisation avec votre appareil. Si
l'appareil devait être vendu ou cédé à une autre personne,
assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de
celui-ci et des avertissements s'y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle
d'autrui.
Utilisation
Cet appareil a été conçu pour être utilisé par des adultes.
Veillez à ce que les enfants n'y touchent pas et ne l'utilisent
pas comme un jouet.
A la réception de l'appareil, déballez-le ou faites-le déballer
immédiatement. Vérifiez son aspect général. Faites les
éventuelles réserves par écrit sur le bon de livraison
vous garderez un exemplaire.
Votre appareil est destiné à un usage domestique normal. Ne
l'utilisez pas à des fins commerciales ou industrielles ou
pour d'autres buts que celui pour lequel il a été conçu.
Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour
vous.
Débranchez toujours la prise de courant et fermez le robinet
d'arrivée d'eau après utilisation de l'appareil.
Ne lavez en machine que les articles pouvant supporter ce
traitement. Suivez les indications se trouvant sur l'étiquette
dont chaque article est muni.
Ne lavez pas en machine le linge avec baleines, les tissus
non ourlés ou déchirés.
dont
Veillez à retirer avant chaque lavage les pièces de monnaie,
épingles de sûreté, broches, vis, etc. Elles peuvent
provoquer des dégâts importants, si elles sont laissées dans
le linge.
Ne mettez pas dans le lave-linge les articles détachés à
l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez
de tels détachants, attendez que le produit se soit évaporé
avant de placer les articles dans le tambour.
4
Page 7
Rassemblez les petits articles, tels que chaussettes,
ceintures, etc. dans un petit sac de toile ou une taie. Cela
dans le but d'éviter que ces pièces se glissent entre le
tambour et la cuve.
Utilisez strictement la quantité de produit assouplissant
indiquée par le fabricant. Un surdosage de produit
assouplissant peut occasionner des traces indélébiles sur le
linge.
Laissez le couvercle et le tambour ouverts lorsque l'appareil
n'est pas utilisé afin d'aérer la cuve et d'éviter la formation de
moisissure et d'odeurs.
Débranchez toujours le lave-linge avant de procéder à son
nettoyage et son entretien.
Si l'installation électrique de votre habitation nécessite une
modification pour le branchement de votre appareil, faites
appel à un électricien qualifié.
Avant de procéder au branchement de votre appareil lisez
attentivement les instructions figurant au chapitre
"Raccordement électrique" (voir le livret d'instructions d'installation et de raccordement).
Ne confiez les travaux hydrauliques nécessaires à
l'installation de l'appareil qu'à un plombier qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne
repose pas sur le câble d'alimentation.
Cet appareil est lourd. Faites attention lors de son
déplacement.
L'appareil doit être débridé avant utilisation. L'élimination
incomplète des dispositifs de protection pour le transport
pourrait occasionner des dommages à l'appareil ou aux
meubles voisins : voir livret de montage et d'installation.
L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces
remarques avant d'installer et d'utiliser votre appareil.
Nous vous remercions de votre attention.
Installation
5
Page 8
Les sécurités
Couvercle : votre lave-linge est équipé d'une sécurité
interdisant la fermeture du couvercle de l'appareil lorsque
les portes du tambour sont ouvertes. La mise en route est
alors impossible. Une sécurité électromécanique interdit
l'ouverture du couvercle pendant tout le temps de
fonctionnement de l'appareil et 2 minutes environ après la fin
du programme.
Moteur lavage : une sécurité thermique protège le moteur
contre tout risque de surcharge mécanique, surtension,
sous-tension.
Chauffage : le chauffage ne peut s'effectuer que si la quantité
d'eau nécessaire au lavage est introduite dans la cuve. Cette
sécurité intervient notamment lors d'une coupure d'eau ou
si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
Tuyau aqua-contrôle : Ce dispositif
est une mesure de protection contre
les dégats des eaux. Le tuyau
d'arrivée d'eau peut se détériorer à
cause d'une usure naturelle : dans ce
cas, ce dispositif bloque l'entrée
d'eau dans l'appareil.
Le défaut est signalé par l'apparition
d'un repère rouge dans la fenêtre "A". Fermez le robinet
d'arrivée d'eau et appelez le Service Après-Vente.
Le système anti-mousse : Le cycle d'essorage électronique
avec essorage intermédiaire après le lavage principal et les
trois cycles de rinçage pour les programmes blanc et couleur
garantit une très faible consommation d'eau.
Après le cycle de lavage, le cycle d'essorage reste sous le
contrôle du système de détection de mousse. Si nécessaire,
le cycle d'essorage est interrompu jusqu'à ce que la mousse
soit évacuée.
6
Page 9
Tous les matériaux marqués par le symbole sont recyclables.
Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils
puissent être récupérés et recyclés.
Les matières plastiques sont identifiées comme suit :
>PE< pour polyéthylène, par exemple pour la housse
d’emballage et les sachets contenant les documentations ;
>PS< pour polystyrène expansé, par exemple pour les
pièces de rembourrage essentiellement exemptes de HCFC.
Les cartons sont fabriqués à partir de papier recyclé et
doivent être remis à la collecte des vieux papiers.
Afin de réaliser des économies d'eau et d'énergie et, donc, de
contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :
- Utilisez si possible l'appareil à pleine capacité plutôt qu'avec
des charges partielles (en veillant toutefois à ne pas
surcharger le tambour).
- N'utilisez les programmes avec prélavage que pour du linge
très sale.
- Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la
charge et au degré de salissure du linge.
Si vous procédez à la mise à la casse de votre ancien appareil,
mettez hors d'usage ce qui pourrait représenter un danger :
coupez le câble d'alimentation au ras de l'appareil et
neutralisez le dispositif de fermeture de porte.
Protection de
l'environnement
Votre appareil est équipé d’un système particulièrement efficace
d’adoucissement préalable de l’eau, par l’introduction en deux
étapes d’adoucissant et de lessive. Il permet pour les
programmes sans prélavage d’introduire séparément
l’adoucissant et la lessive. Vous économisez ainsi la lessive,
et les eaux usées s’en trouvent moins polluées.
L’introduction en deux étapes assure que l’adoucissant est
introduit en premier. Ensuite, la lessive est introduite, qui agit
avec une eau préalablement adoucie, et est donc efficace
immédiatement pour dissoudre la saleté. Cela garantit des
résultats de lavage parfaits malgré un emploi réduit de lessive.
Vous dosez l’adoucissant selon la dureté de l’eau, selon les
indications figurant sur l’emballage du produit, moins 20 % que
vous pouvez économiser en raison de l’efficacité optimale de
Adoucissement
préalable de l'eau
7
Page 10
l’adoucissement préalable de l’eau. Dosez dans ce cas la
lessive pour le domaine de dureté I - eau douce selon les
indications figurant sur le paquet de lessive.
Vous pouvez aussi laver pour les programmes avec prélavage
en respectant l’environnement. Introduisez la lessive et
l’adoucissant ensemble, dans les bacs respectifs, pour le
lavage principal et le prélavage.
Vous pouvez naturellement employer des lessives courantes
sans adoucissants, selon la dureté de l’eau, en vous conformant
aux recommandations de dosage sur les paquets de lessive.
Le réglage
automatique
de la consom-
mation d'eau
Ce système automatique de réglage adapte la consommation
d’eau en fonction de la quantité et de la nature du linge.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré
toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement, fermeture du
magasin où vous avez effectué l'achat ...), consultez le Service Conseil Consommateurs qui vous communiquera alors
l'adresse d'un service après-vente.
En cas d'intervention sur votre appareil, exigez du service
après-vente les pièces de rechange certifiées Constructeur.
8
Page 11
Description de l'appareil
Couvercle
Poignée
pour ouvrir
le couvercle
Bandeau de commande
Levier pour mettre
l'appareil sur ses roulettes
Trappe d'accès
au filtre
Symboles
) prélavage (1)
2
1
4
3
5
(
) lavage (2) (poudre ou les-
(
sive liquide)
) javellisation (3).
(
) assouplissant (4).
(
(5) trop-plein assouplissant.
La boîte à
produits
9
Page 12
Utilisation de votre lave-linge
Le
programmateur
Touches
Thermostat
Sélecteur
départ différé
Programmateur avec indication
du déroulement du programme
Ne jamais tourner le sélecteur de programmes dans le sens
inverse des aiguilles d'une montre.
Essorage
Essorage court
Vidange
Indicateur de
déroulement de
programme
10
Essorage distinct pour le Blanc/Couleurs et pour le Synthétique.
Essorage distinct pour la laine et le linge délicat.
En fin de programme, l'eau est vidangée sans essorage final.
Le programmateur tourne progressivement et indique la phase en
cours.
Page 13
Le thermostat est réglable de 0 à 95°C.
Les températures annoncées dans le tableau des programmes
(page 16) sont données à titre indicatif. Vous pouvez les
moduler à l'aide de la manette du thermostat qui équipe votre
lave-linge. Veillez à respecter scrupuleusement la température
indiquée sur l'étiquette d'entretien dont est muni chaque article.
Thermostat
Fonctions
des différentes
touches
Cette touche a pour effet d'ajouter un rinçage sur les programmes coton et synthétique.
A utiliser en cas d'eau très douce et pour les personnes
allergiques aux détergents et ayant la peau délicate.
Cette touche permet d'effectuer un cycle de lavage rapide pour
du linge peu sale sur les programmes coton et synthétique.
Cette touche permet de sélectionner les programmes Synthétique. La température est alors limitée à 60°C. Ces programmes
se finissent en arrêt cuve pleine.
Cette touche vous permet de réduire la vitesse d’essorage. Si
vous n’enclenchez pas cette touche, l’essorage se fait
automatiquement à la vitesse maximale.
Pour le synthétique, le linge délicat et la laine, la vitesse
d’essorage est par principe limitée à 700 tours / minute.
Après avoir sélectionné un programme ou en fin de cycle,
l'appareil sera mis en route ou arrêté en enclenchant cette
touche.
Touche
RINCAGE PLUS
Touche
COURT
Touche
SYNTH.
Touche
1100/650
Touche
MARCHE/ARRET
11
Page 14
Sélecteur du
départ différé
Après avoir choisi le programme, la température, et les touches
complémentaires, sélectionnez le temps du départ différé (de 1
à 12 heures) et appuyez alors sur la touche Marche/Arrêt de
votre lave-linge. Celui-ci sera alors sous tension et ne
commencera son cycle qu'une fois que le temps sélectionné se
sera écoulé.
Pour un fonctionnement correct de votre appareil, il est
nécessaire de ne plus manipuler le sélecteur de départ différé
lorsque la touche Marche/Arrêt est enclenchée.
Si toutefois vous souhaitiez modifier le temps du départ différé,
ou en cas de panne de courant, mettez d'abord hors tension
votre appareil puis reprogrammez complètement votre cycle de
lavage.
12
Page 15
Comment faire un lavage ?
Avant d'effectuer un premier lavage dans votre lave-linge, nous
vous recommandons d'effectuer un lavage préliminaire, sans
linge, pour un nettoyage éventuel du tambour, de la cuve et de
la boîte à produits.
1. Versez une dose de lessive dans le distributeur "lavage".
2. Affichez le programme "Couleurs 60°C"
3. Enfoncez la touche "Marche/Pause".
soulevez le couvercle de la ma-
chine,
ouvrez le tambour à l'aide de vos
deux mains en appuyant sur la touche A et en poussant les deux
volets jusqu'à ce qu'ils se décro-
A
chent,
introduisez le linge, fermez le
tambour et le couvercle de votre
lave-linge.
Attention : avant la fermeture du couvercle de votre machine,
assurez-vous que la porte du tambour est correctement fermée:
les deux volets accrochés,
le bouton de verrouillage A ressorti.
Linge blanc / Couleurs moyennement sale ...............4,5 kg
Synthétique ..............................................................2,0 kg
Délicat ...................................................................... 2,0 kg
Voilage .....................................................................2,0 kg
Laine.........................................................................1,0 kg
Versez la dose de lessive en poudre dans le distributeur (
le distributeur (
prélavage.
Si vous utilisez une lessive liquide, reportez-vous au paragraphe "choix de la lessive" du guide de lavage.
Conformez-vous aux doses et aux instructions préconisées sur
les emballages.
Le niveau de remplissage de la lessive ne doit jamais
dépasser le repère MAX situé à côté de la fenêtre de
visualisation.
) si vous avez choisi un programme avec
) et
Chargement
du linge
Charge maximale
de linge sec
Dosage
de la lessive
13
Page 16
Dosage
des additifs
Versez, le cas échéant, l'assouplissant dans le distributeur
assouplissant (
) et l'eau de javel dans le bac ( ) sans
dépasser le repère MAX situé à côté de la fenêtre de
visualisation.
Les options
par touches
Choix de la
température
Choix du
programme
Mise en route
du programme
Quand le pro-
gramme est terminé
Enclenchez éventuellement les touches optionnelles.
Choisissez la température qui correspond au programme choisi,
en vous aidant des indications figurant sur le tableau des
programmes.
Choisissez le programme selon la nature et le degré de salissure
du linge.
Tournez la manette du programmateur dans le sens des
aiguilles d'une montre jusqu'au programme choisi.
La touche Marche/Arrêt permet de mettre le lave-linge en
marche. En appuyant sur cette touche, le programme commence et le voyant s'allume.
Les programmes de lavage coton se terminent automatiquement par un essorage.
Les programmes de lavage synthétiques, délicats et laine se
terminent cuve pleine d'eau pour éviter le froissage du linge s'il
n'est pas sorti du tambour dès l'arrêt de l'appareil. Vous pouvez
alors terminer ces programmes soit par un essorage en plaçant
le programmateur sur le programme "essorage", soit par une
vidange en plaçant le programmateur sur le programme "vidange". Veillez à relâcher la touche Marche/Arrêt avant d'effectuer votre sélection.
ATTENTION : L'OUVERTURE DU COUVERCLE N'EST POSSIBLE QUE DEUX MINUTES ENVIRON APRES L'ARRET DE
VOTRE LAVE-LINGE.
Vérifiez que le tambour soit bien vide : les textiles éventuellement restés à l'intérieur pourraient être endommagés lors du
prochain lavage (rétrécir) ou déteindre sur d'autres pièces de
linge.
Remarque : Nous vous recommadons de laisser le couvercle
14
et le tambour ouverts après utilisation afin d'aérer la cuve.
Page 17
Consommations et durée des
programmes sélectionnés
Programmes
Blanc 95°C,
*Couleurs 60°C,
Synthétique 60°C,
Délicats 40°C,
Consomma-
tion d'eau
en litres
54
54
45
55
Consomma-
tion d'électri-
cité en kWh
1,8
1,03
0,85
0,5
Durée
approxima-
tive
en min
125
120
105
40
* Programme préconisé pour les comparaisons sur les bases
de la Norme CEI 456 - Thermostat sur 60°C.
La durée du prélavage pour un programme coton comme pour
un programme synthétique est approximativement de 25 minutes.
Les durées des programmes annoncées dans le tableau cidessus peuvent varier en fonction de la température et de la
pression d'arrivée d'eau ainsi que de la tension du secteur de
votre installation électrique.
15
Page 18
Tableau des programmes
Code d'entretien
des textiles
Coton/lin
Coton/lin
Coton/lin
Coton garni, tissus
mélangés coton,
synthétiques
Coton/lin
Coton/lin
Synthétique
Programme
Blanc, couleurs avec
prélavage
Blanc, couleurs sans
prélavage
Programme
économique
Couleurs
Rinçages
Amidonnage
Essorage
Synthétiques
avec prélavage
Réglage du programme
Sélecteur de
programme
BLANC AVEC
PRELAVAGE
BLANC
BLANC
COULEURS
SYNTHETIQUES AVEC
TOUCHE
RINCAGES
RINCAGE
ESSORAGE
BLANC
AVEC
/
DOUX
PRELAVAGE
Sélecteur de
température
30 ... 95
30 ... 95
E
30 ... 60
30 ... 60
Touche
SYNTH.
Synthétique
Synthétique/voilage
Synthétique/voilage
Laine/soie mélangée
laine
Synthétique
Délicat/laine
Synthétique
Délicat/laine
16
Tous textiles
Synthétiques
sans prélavage
Délicats
avec prélavage
Délicats
sans prélavage
Laine
Rinçages
Assouplissant
Rinçages
Assouplissant
Essorage
Essorage court
Vidange
COULEURS
AVEC TOUCHE
DELICATS
PRELAVAGE
DELICATS
PRELAVAGE
LAINE
RINCAGES
RINCAGE
RINCAGES
RINCAGE
ESSORAGE
ESSORAGE
VIDANGE
/SYNTH.
AVEC
SANS
DOUX
DOUX
COURT
30 ... 60
froid ... 40
froid ... 40
froid ... 40
SYNTH.
SYNTH.
SYNTH.
Page 19
Charge
maximum
Touches complémentaires
RINCAGE PLUS
COURT
1100/650
4,5 kg
4,5 kg
4,5 kg
4,5 kg
4,5 kg
4,5 kg
2,0 kg
2,0 kg
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
2,0 kg
2,0 kg
1,0 kg
2,0 kg
2,0/1,0 kg
2,0 kg
2,0/1,0 kg
4,5 kg
X
X
X
X
X
X
X
X
X
17
Page 20
Guide de lavage
Tri du linge par
catégorie
Températures
Pour obtenir les meilleurs résultats de lavage, nous vous
conseillons de trier le linge par catégorie :
- d’un côté, le linge résistant pouvant supporter un lavage et un
essorage énergiques ;
- de l’autre, le linge délicat qu’il convient de traiter avec
précaution.
Pour les charges mixtes, charges composées d’articles en
fibres de différentes natures, choisissez un programme et une
température convenant à la fibre la plus fragile.
Température élevée : 90°C
Idéale pour les articles en coton, lin et chanvre comme les
torchons, les serviettes, les draps, les taies d'oreiller, etc. Les
fibres, blanches en général, qui peuvent être très tachées.
Température moyenne : 60°C
Recommandée pour les blancs qui ne sont pas très tachés ou
pour les couleurs bon teint, pour les synthétiques ou les cotons
mélangés.
Tous ces articles portent une étiquette indiquant qu’ils peuvent
être lavés à une température maximale de 60°C.
Basse température : 30°C-40°C
Idéale pour les synthétiques délicats, la soie, l’acrylique et les
articles en laine portant l’étiquette "pure laine vierge - ne rétrécit
pas - (
)". Tous les autres articles en laine doivent en général
être nettoyés à sec ou lavés à la main.
Lavage du linge
couleur
18
Lorsqu’ils sont lavés pour la première fois, les linges de couleur
peuvent perdre de leur couleur et déteindre sur d’autres pièces
de linge.
Pour s’assurer qu’un linge de couleur ne déteint pas, nous vous
conseillons d’effectuer le simple test suivant :
Prenez une partie
non visible du linge
Humectez-la
d'eau chaude
Pressez-la ensuite
dans une étoffe
blanche
Si le linge déteint
lavez-le à la main
Si le linge ne déteint
pas, vous pouvez le
laver en machine
Page 21
Traitez certaines taches qui risqueraient de ne pas partir, surtout
si elles sont anciennes, en procédant de l’extérieur de la tache
vers l’intérieur, ceci afin d’éviter de faire des cernes.
Herbe. Savonnez soigneusement, traitez à l’eau de Javel
diluée. Pour les lainages, l’alcool à 90°C peut donner de bons
résultats.
Crayon à bille - feutre. Tamponnez à l’aide d’un chiffon propre
imbibé d’alcool à 90°. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement
les conseils du fabricant.
Roussi. Si le tissu n’est que légèrement roussi et dans la
mesure où les couleurs peuvent le supporter, faites tremper
dans de l’eau additionnée d’eau de Javel, sinon imbibez le tissu
d’eau oxygénée à 10 volumes et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l’aide d’un dissolvant pour vernis à
ongle puis enlevez-le à l’aide d’un chiffon propre. Assurez-vous
que la nature du textile supporte le dissolvant.
Cambouis-goudrons. Etalez un peu de beurre frais sur la
tache, laissez reposer puis tamponnez avec de l’essence de
térébenthine.
Traitement
des taches
Rouge à lèvres. Posez la face tachée du tissu sur un papier
absorbant, puis humectez l’envers du tissu avec du dissolvant
pour vernis à ongles en prenant soin de changer fréquemment
le papier se trouvant sous la tache. Assurez-vous que la nature
du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitezles immédiatement avec le solvant indiqué sur la boîte de
peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante afin d’en
retirer le plus possible, puis repassez en intercalant une feuille
de papier de soie entre le fer chaud et le tissu taché.
19
Page 22
Vérification du
linge
Videz les poches.
Fermez les fermetures à glissière et à pression.
Enlevez les crochets des voilages ou mettez les voilages dans
une housse.
Retirez les boutons mal cousus, les épingles et les agrafes.
Pour les protéger, mettez les voilages dans une taie d’oreiller par
exemple.
Cousez ou enlevez les boutons qui ne tiennent qu’à un fil.
Charges de linge
maximales selon la
nature des fibres
Charge maximum
20
La quantité de linge introduite dans le tambour ne doit pas
dépasser la capacité maximale de la machine. Cette capacité
varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus
éponges.
Tous les textiles n’ont pas le même volume d’encombrement et
le même pouvoir de rétention d’eau.
C’est pourquoi, d’une manière générale, le tambour peut être
rempli:
- en totalité mais sans pression excessive pour le linge coton,
lin, métis,
- à moitié de son volume pour les cotons traités et les fibres
synthétiques,
- au tiers environ de son volume pour les articles très fragiles
tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en
fonction des fibres les plus fragiles.
Nous vous donnons, à titre indicatif, les poids moyens des
pièces les plus communes.
peignoir de bain ........................................................... 1200 g
serviette de toilette ....................................................... 180 g
grand drap.................................................................... 1300 g
drap 1 personne............................................................. 800 g
taie d’oreiller .................................................................. 200 g
chemise de nuit ............................................................. 180 g
pyjama homme .............................................................. 500 g
pyjama enfant................................................................ 200 g
chemise homme ............................................................ 250 g
chemisier ....................................................................... 150 g
torchon .......................................................................... 100 g
blouse de travail .................................................. 300 à 600 g
Page 23
Votre lave-linge a été conçu de manière à réduire votre consommation en eau et en produits lessiviels.
Veillez donc à ce que le niveau de remplissage des produits
lessiviels (lessive, assouplissant) ne dépasse pas les repères
MAX situés à côté des fenêtres de visualisation de votre boite
à produits.
Choix de
la lessive
La quantité de lessive à utiliser est fonction de la charge de linge
à laver, de la dureté de l’eau et du degré de salissure du linge.
Si l’eau est douce, diminuez légèrement les doses. Si l’eau est
calcaire ou si le linge est très sale ou taché, augmentez un peu
les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant
la compagnie de distribution d'eau de votre région ou tout autre
service compétent.
Nota : N’utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécialement conçus pour
l’utilisation dans les machines à laver. Employez des produits
neutres pour le lavage de la laine.
Si vous utilisez des lessives liquides, placez la boule
doseuse directement dans le tambour et choisissez un pro-
gramme sans prélavage. Si vous séchez ensuite votre linge
dans un sèche-linge, n'oubliez pas de retirer la boule doseuse.
Il est également possible de mettre directement la lessive
liquide dans le bac pour le lavage (
), à condition de ne pas faire
de prélavage et de mettre tout de suite le lave-linge en marche.
Les lessives liquides sont indiquées pour des températures peu
élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser
une lessive en poudre pour les températures supérieures, de
60°C à 90°C.
Dosage
21
Page 24
Assouplissant
Ce distributeur vous permet d’ajouter automatiquement à l’eau
du dernier rinçage un produit assouplissant sous forme liquide.
Respectez le dosage indiqué sur le flacon, en fonction de la
caractéristique de l’assouplissant utilisé, normal ou concentré.
Veillez à ne pas dépasser la quantité d'assouplissant
maximale (80 ml) prescrite pour la boîte à produits. Un
orifice de trop-plein situé sous la fenêtre de visualisation de
l'assouplissant vous signalera tout surdosage éventuel.
Il est conseillé d’utiliser un produit assouplissant au cours du
lavage pour favoriser le séchage et rendre le linge plus souple.
Celui-ci permet également de supprimer l’électricité statique.
Javellisation
L'emploi d'eau de javel est possible pour tous les programmes
de lavage.
Assurez-vous toutefois que le textile supporte ce traitement.
Avant de mettre le lave-linge en marche, versez, dans le
compartiment
, selon l’action désirée, de 1/4 à 1 verre d’eau
de javel à 12°chl.
L’eau de Javel à 12° chl est obtenue en versant un berlingot à
48° chl dans un flacon d’un litre et en complétant avec de l’eau.
Ne pas dépasser la dose maximale indiquée sur votre boîte à
produits.
22
Page 25
Lavage délicat
à la main
Ne pas laver
Lavage à 95°C
Lavage à 60°C
Lavage à 40°C
Lavage à 30°C
Blanchiment au chlore (javel) permis
(uniquement à froid et avec une solution diluée)
JAVELLISATION
Blanchiment au chlore (javel) proscrit
REPASSAGE
Température élevée
(max 200°C)
Temperature moyenne
(max 150°C)
Température basse
(max 100°C)
Ne pas repasser
NETTOYAGE
A SEC
Nettoyage à sec
(tous les solvants usuels)
Ne pas nettoyer à sec
SECHAGE
Séchage
linge étendu
Séchage
linge suspendu
Haute temp.
Temp. modérée
Nettoyage à sec
(tous solvants sauf le
trichloréthylène)
Nettoyage à sec
(exclusivement solvants
pétroliers et R113)
Ne pas sécher
en tambour
Séchage en
tambour permis
Séchage
sur cintre
Lavage normal
Lavage délicat
Symboles internationaux pour l'entretien des textiles
23
Page 26
Entretien et nettoyage
Ne procédez au nettoyage qu'après avoir débranché
l'appareil.
Détartrage
de l'appareil
Après chaque
cycle de lavage
La carrosserie
Bandeau de
commande
Boîte
à produits
Démontage
Il n'est généralement pas nécessaire de détartrer l'appareil si le
produit lessiviel est bien dosé.
Si le détartrage s'impose, utilisez un produit spécifique qui ne
soit pas corrosif, spécialement conçu pour les lave-linge, que
vous pourrez vous procurer dans le commerce.
Respectez le dosage et la fréquence des détartrages indiqués
sur l'emballage.
Nous vous recommandons de laisser le couvercle et le tambour
ouverts après chaque utilisation, ceci afin d'aérer la cuve et
d'éviter la formation de moisissure et d'odeurs.
Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède
et un détergent doux. Rincez et séchez soigneusement.
Important
similaires.
Nettoyez le bandeau de commande à l’eau tiède.
La boîte à produits doit être nettoyée régulièrement pour retirer
l’excédent de produits lessiviels.
Elle se démonte très simplement pour vous faciliter le nettoyage.
: n'utilisez jamais d'alcool, solvants ou produits
Effectuez un quart de tour sur les deux vis,
à l'aide d'une pièce ou d'un tournevis pour
retirer la boîte de son logement.
24
La boîte à produits s'enlève très facilement
en la dégageant vers le haut.
Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une brosse ou d'un chiffon
torsadé.
Page 27
Procédez à l'inverse du démontage pour remettre la boître à
produits en place.
Montage
Il est primordial de nettoyer régulièrement le filtre.
Si vous lavez du linge qui peluche, nettoyez le filtre après
chaque cycle.
1. Ouvrez le portillon situé sur la partie
avant gauche du socle de l'appareil.
2. Placez dessous un récipient de faible
hauteur à bord droit. Si votre appareil est
équipé d'un tuyau situé à gauche du filtre,
complétez éventuellement la vidange de
l'appareil en extrayant ce tuyau et en
enlevant le bouchon.
3. Tournez le filtre dans le sens inverse
des aiguilles d'une montre et enlevez-le.
Nettoyez-le soigneusement à l'eau courante. Replacez le filtre en prenant soin de
faire coulisser ses deux bords dans les
glissières et revissez-le dans le sens des
aiguilles d'une montre. Remettez en place
le bouchon puis le petit tuyau et refermez
le portillon.
Le filtre de
vidange
25
Page 28
En cas d'anomalies de fonctionnement
Les anomalies
auxquelles vous
pouvez remédier
vous-même
La fabrication de votre appareil a fait l'objet de nombreuses
vérifications. Cependant, si vous constatez une anomalie de
fonctionnement, consultez les paragraphes ci-dessous avant
d'appeler le service après vente.
Il n'y a pas d'eau dans le lave-linge :
Vérifiez que le robinet d’arrivée d’eau est bien ouvert à fond.
Vérifiez que les filtres ne sont pas obstrués.
Le lave-linge ne démarre pas :
Vérifiez que l’appareil est bien raccordé au réseau
électrique.
Vérifiez qu'un programme a été sélectionné.
Vérifiez que la touche MARCHE/ARRET a été sélectionnée.
Vérifiez qu'un départ différé ne soit pas programmé.
Vérifiez le couvercle et les volets du tambour sont fermés.
Vérifiez que les sécurités de l’installation domestique
fonctionnent correctement.
L'essorage commence avec du retard :
Le système de contrôle de l’équilibrage électronique s’est
déclenché en raison d’une mauvaise répartition du linge
Le linge est aéré du fait de l’alternance du sens de rotation
du tambour, réparti à nouveau puis essoré encore. Cela peut
se reproduire jusqu’à ce que le déséquilibre soit éliminé et
l’essorage peut se dérouler définitivement.
Le lave-linge vibre ou n'est pas stable :
Pour de très petites quantités de linge (par exemple un seul
peignoir), l’appareil peut vibrer. Cela n’a aucune influence sur
son fonctionnement.
Vérifiez que l’appareil est bien calé sur ses pieds de réglage.
Reportez vous aux instructions de montage.
Vérifiez que le tuyau d’évacuation n’est pas plié.
Vérifiez que les sécurités prévues pour le transport ont été
entièrement retirées. Reportez-vous aux instructions d'installation et de raccordement.
La vitesse d'essorage varie et est irrégulière :
Le contrôle électronique de la mousse a réduit temporairement la vitesse d’essorage, en raison d’une forte formation
de mousse, pour évacuer l'excès de mousse.
L’essorage reprend ensuite. Vérifiez le dosage de la lessive
lors du prochain programme.
26
Page 29
Les bruits sont inhabituels :
Le lave linge est équipé d'un moteur qui, comparé aux
moteurs traditionnels, provoque un bruit particulier, ressemblant à un sifflement. Ce moteur permet un démarrage en
douceur lors de l'essorage, une meilleure répartition du linge
dans le tambour et une réduction de la consommation d’eau.
La lessive mousse fortement pendant le lavage :
Vous avez introduit trop de lessive ou une lessive non
appropriée. Dosez plus précisément.
Vous trouvez de l’eau autour du lave-linge :
Vérifiez que le tuyau d'arrivée d'eau ne présente pas de
défaut d’étanchéité.
Vérifiez que la crosse de vidange est bien positionnée dans
le conduit d’évacuation.
Vérifiez que le tuyau de vidange n’est pas endommagé.
Vérifiez que le couvercle du filtre dans le socle est
correctement fermé.
Le résultat du lavage n’est pas satisfaisant :
Vérifiez que vous avez introduit une charge correcte,
ou que vous n’avez pas utilisé une lessive inappropriée.
Un sous-dosage rend le linge grisâtre, et du calcaire se
dépose dans l’appareil. Dosez plus précisément.
Vérifiez que les salissures spéciales ont bien été traitées au
préalable.
Vérifiez que vous avez sélectionné correctement le
programme
Les taches n’ont pas disparu au lavage, malgré le traitement préalable :
Il s’agit peut-être de taches qui ne partent pas au lavage.
Interrogez un spécialiste.
Vous trouvez des résidus gris sur le linge propre :
Le linge taché avec de la crème, de la graisse ou de l’huile
a été lavé avec trop peu de lessive. La quantité de lessive
n’a pas suffi pour dissoudre la graisse.
Vérifiez que vous n’avez pas choisi une température trop
basse.
Vous constatez des taches d’assouplissant sur le linge
propre :
Dans ce cas, l’assouplissant, notamment sous forme concentrée, est venu directement sur le linge. Ces taches doivent
être lavées le plus rapidement possible.
27
Page 30
A la fin du programme, des résidus de lessive blancs
sont présents :
Il s’agit de particules insolubles des lessives modernes.
Elles ne sont pas la conséquence d’un rinçage insuffisant.
Remèdes possibles : brossez ou secouez pour détacher les
particules, ou retournez le linge pour le laver.
Après le dernier cycle de rinçage vous voyez encore de la
mousse :
Les lessives modernes peuvent provoquer de la mousse
même dans la dernière eau de rinçage, ce qui n’a cependant
aucun effet sur le résultat du rinçage.
Le linge n’est pas suffisamment essoré ou de l’eau reste
dans le tambour :
Vérifiez que le tuyau de vidange n’est pas plié.
Vérifiez que la hauteur de la crosse de vidange n’est pas
supérieure à la hauteur maximale d’un mètre.
28
Page 31
Conditions de garantie
Pendant 1 an à compter de la mise en service, le constructeur
remplacera les pièces défectueuses, sauf dans les cas prévus
au chapitre "Réserves".
Pour l'application de cette garantie, vous devez vous adresser
au distributeur qui vous a vendu l'appareil et lui présenter le
Certificat de Garantie. En complément, le Distributeur Vendeur
pourra ou non prendre à sa charge les frais de main d'oeuvre,
ainsi que les frais de déplacement et de transport, selon les
conditions de vente qu'il pratique.
Nous attirons votre attention sur le fait que cette garantie ne
pourra être appliquée :
si les détériorations proviennent d'une cause étrangère à
l'appareil (chocs, variations anormales de la tension électrique,
etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme
aux règles et prescriptions imposées par les organismes de
distribution de l'Electricité, de l'Eau, du Gaz, etc.
si l'utilisateur a apporté une modification sur le matériel ou
enlevé les marques ou numéros de série.
si une réparation a été effectuée par une personne non
agréée par le constructeur ou le vendeur.
si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour
lesquels il a été conçu.
si l'appareil a été acheté ou réparé hors du territoire français.
Garantie
contractuelle
Conditions
d'application
Réserves
Les dispositions de la garantie contractuelle ne sont pas
exclusives du bénéfice, au profit de l'acheteur, de la garantie
légale pour défauts et vices cachés, la dite garantie s'appliquant
en tout état de cause dans les conditions des articles 1641 et
suivants du Code Civil.
Garantie
légale
29
Page 32
Service après-vente
129 8116 00
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service
Après Vente.
Service Conseil Consommateurs
43, avenue Félix Louat - BP 50142
60307 Senlis Cédex
03 44 62 29 29
(
UFAM - SA au capital de 450 000 000 F
RCS Senlis B 552 042 285
En cas d'intervention sur votre appareil, exigez du Service
Après-Vente les Pièces de Rechange certifiées Constructeur.
Plaque signalétique
En appelant un Service AprèsVente, indiquez-lui le modèle, le
numéro de produit (n°ENR) et le
numéro de série (n°FNR) de l'appareil. Ces indications figurent sur
la plaque signalétique située sur
la face intérieure de la trappe
d'accès au filtre de votre appareil.
30
Loading...
