11210

GEBRUIKSAANWIJZING

Veiligheidsvoorschriften

Bij omgang met een naaimachine kan men net als bij elk ander elektrisch apparaat gewond raken en in levensgevaar geraken.Om dit te voorkomen en om veilig te werken, dient u het volgende in acht te nemen:

• Lees voor het eerste gebruik van uw naaimachine deze handleiding aandachtig door.

• Bewaar de handleiding op een geschikte plaats in de buurt van het apparaat. Geef de han dle i ding me e wanneer u het apparaat aan iemand anders overdoet.

• Haal altijd de netstekker uit het stopcontact wanneer u niet met de machine werkt. Zo voorkomt u gevaar voor ongelukken door onbedoeld inschakelen.

• Haal eerst de netstekker uit het stopcontact, voordat u het lampje verwisselt of onder ho ud a an de machine pleegt. Zo voorkomt u levensgevaar door een elektrische schok.

• Trek de netstekker niet aan het snoer uit hetstopcontact. Pak bij het uittrekken de stekkeren niet het snoer vast.

• Gebruik de naaimachine uitsluitend in drogeruimtes.

• Wanneer de naaimachine, de voetschakelaar of het netsnoer zichtbare schade vertoont: Laat de schade eerst door de klantendienst repareren, voordat u de naaimachine opnieuw gebruikt.

• Laat kinderen of verstandelijk gehandicapten niet zonder toezicht met het apparaat omgaan: zij kunnen mogelijke gevaren niet altijd juist inschatten. Berg elektrische apparaten buiten het bereik van kinderen op.

• Gebruik de machine nooit met geblokkeerde ventilatieopeningen. Houd de ventilatieopeningen van de machine alsmede de voet-schakelaar vrij van pluisjes, stof en stofafval.

• Laat kinderen niet met de naaimachine spelen.

• Gebruik de machines nooit als de luchtgaten geblokkeerd zijn. Houd de luchtgaten vrij van stof, vuile deeltjes en overschot ten .

• Plaats nooit iets op de voetsteun.

• Dit apparaat kan niet gebruik t wo rd en doo r pers on en (met inbegrip van kinderen) met een verminderde fysische, gevoelige of mentale mogelijkheden, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies krijgen betreffende het gebruik van het apparaat door een persoon, die verantwoordelijk is voor hun veiligheid.

• Kinderen zouden onder toezicht moeten staan om er voor te zorgen dat ze niet met het apparaat spele n

Waarschuwing voor letsel en beschadiging:

Volgens de wet hebt u als gebruiker van elektrische apparaten de plicht om door veiligheidsbewust gedrag mogelijke ongelukken te voorkomen:

• Zorg dat de werkplek op orde is. Als de werkplek niet op orde is, kan dat ongeluk k en tot gevolg hebben.

• Zorg voor een goede verlichtingtijdens hetwerken!

• Draag geen wijde kleding of sieraden,om dat die door bewegende delen ku nnen worden gegrepen. Als u lang haar hebt, draag dan tevens een haarnetje.

• Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stevige onderste uning en zorg altijd voor evenwicht.

• Pas altijd goed op!Let erop wat u doet. Werk altijd met overleg. Gebruik de naaimachine in geen geval wanneer u niet geconcentreerd bent of wanneer u zich niet goed voelt.

Wanneer ongelukken kunnen worden herleid tot onzorgvuldigheid in de omgang met het apparaat of wanneer de veiligheidsvoorschriften in de handleiding niet in acht zijn genomen, aanvaardt de fabrikant geen aansprakelijkheid voor dergelijke schade

Gebruikt u de ZHEJIANG FOUNDER Electric voetschakelaar type KD-2902 alleen met de naaimachines Nominale spanning : 220-240V ~, 50Hz Huidige rating: 1.0A Velligheidsklasse : II

Bij normaal gebruik bedraagt de geluidssterkte 78dB (A).

Indien het verlengssnoer, dat vastzi t aan de voetsteun beschadigd is, dan moet het vervangen worden door de fabrikant, zijn ver te gen w oor dig er of een gelijkaardige gekwalificeerde persoon om zodoende hinder te voorkomen.

Gooi elektrische toestellen niet weg als ongesorteer d gemeente huisvuil. Gebruik afzonderlijk verzamel-gerief. Contacteer uw plaatselijk bestuur voor informatie over de beschikbare ophaalsystemen. Als elektrische apparate n w or den wegg e worpen in een goot of op een stort, dan kunnen schadelijke vloeistoffen in het grondwater lekken en zodoende in de voedselketen gerak en, en da ard oo r u w gezondheid en welzijn besc ha dige n. Als u oude apparaten met nieuwe vervangt, dan is de verkoper verplicht om uw oud apparaat tenminste gratis ter ug te nem en voor verwijdering.

INHOUDSOPGAVE

Hoofdbestanddelen..................................................................................... 3-4

Toebehoren .................................................................................................... 5

Voor het naaien (stroomtoevoer/naailicht)......................................................6

Gebruik van de aanzettafel voor het naaien van grove stofvlakken................7

Vrijarmnaaien..................................................................................................7

Opspoelen ......................................................................................................8

Uitnemen van de spoeldop en spoel...............................................................9

Inzetten van de spoel in de spoeldop..............................................................9

Inzetten van de spoeldop in de grijperbaan.................................................. 10

Inrijgen van de bovendraad..........................................................................11

Ophalen van de onderdraad......................................................................... 12

Veranderen van de naairichting.................................................................... 12

Stevigheid van de machine...........................................................................13

Instellenvan de draadspanningen................................................................. 14

Vervangen van de naald...............................................................................15

Inzetstuk “stopplaat“......................................................................................15

Stof- draad-naald tabel................................................................................. 16

Naaien (steekpatroonkeuze) en naaitafeluitrusting....................................... 17

Naaibegin......................................................................................................18

Afsluiting van een naad.................................................................................19

Rechte steek................................................................................................. 20

Zigzag-naaien............................................................................................... 20

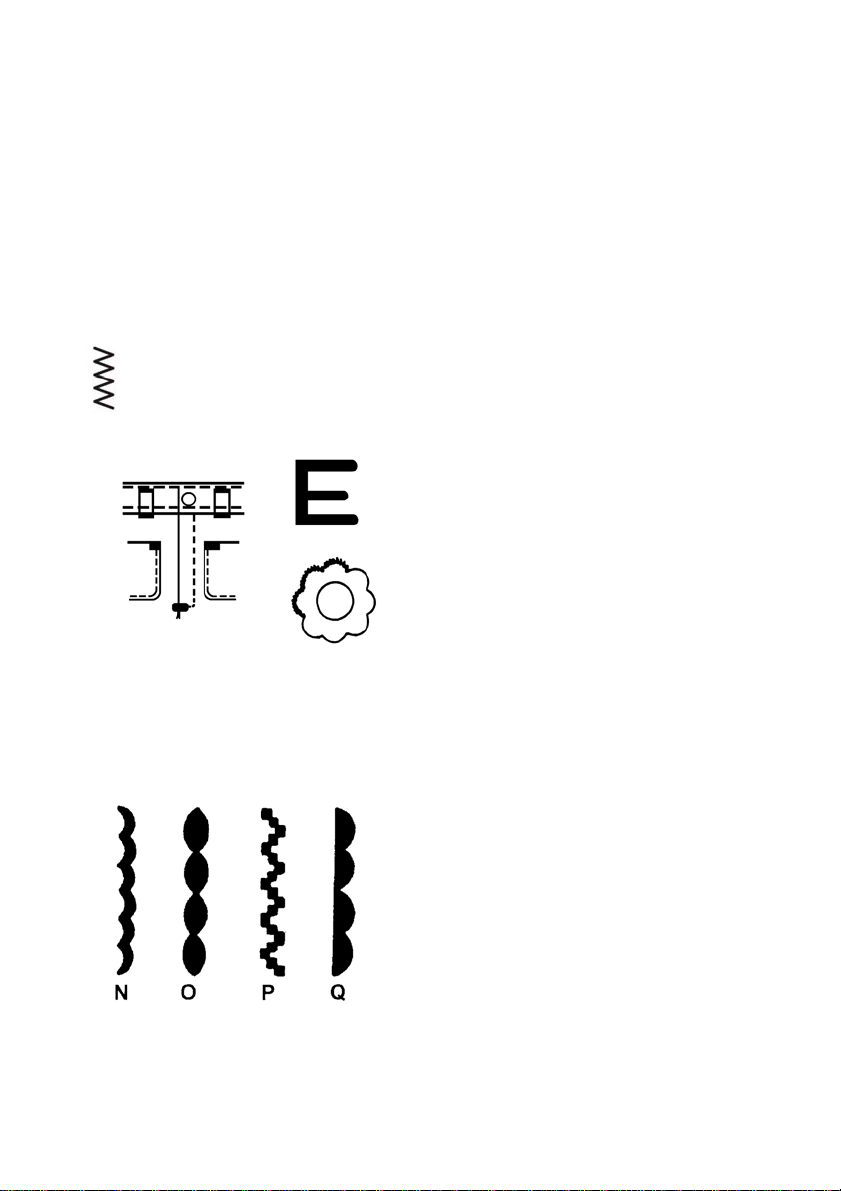

Automatische siersteken...............................................................................20

Omslingeren ................................................................................................. 21

Stretchnaad .................................................................................................. 21

Blinde zoom.............................................................................................22-23

Aannaaien van knopen................................................................................. 24

Rand-aan-rand naaien.................................................................................. 24

Innaaien van een ritssluiting .........................................................................25

Naaien van knoopsgaten.............................................................................. 26

Zomen...........................................................................................................27

Dubbele naald...............................................................................................28

Borduren....................................................................................................... 28

Watteerliniaal................................................................................................ 29

Zoomgeleiding..............................................................................................29

Reinigen en smeren...................................................................................... 30

Verhelpen van storingen – spoedmaatregelen............................................. 31

HOOFDBESTANDDELEN (VOORKANT)

1. Spanningsknop

2. Steekkeuzeknop

3. Spoelerstop

4. Steeklengtewiel

5. Achterwaartsnaaldhefboom

6. Naaldklem

7. Aanzettafel

8. Grijperdeksel

9. Naaivoet

10. Frontdeksel

11. Draadgever

12. Bovenste draadgeleiding

ACHTERAANZICHT

1 2

1. Hefboom voetje

2. Klemschroef

3. Steekplaat

4. Spoeldrager uittrekbaar (B)

5. Handwiel

6. Spoeldrager uittrekbaar (A)

7. Spoelerspil

TOEBEHOREN

Spoelen

Viltschijven

Zigzagvoet

(aan de machine)

Knoopsgatvoet

Schroevendraaier

Naalden

Stopplaat

Spoeldrager uittrekbaar (A)

Spoeldrager uittrekbaar (B)

Schroevendraaie Steekplaat

Ritssluitingvoet

Scheidingsmes

VOOR HET NAAIEN

S V

troomtoevoer

wandstekker

oetaanzetter

Let op:

Haal de machine van het stroomnet af als deze niet in gebruik is, als de lamp verwisseld moet worden, of als de machine gereinigd wordt.

1. Sluit de stekker van de machine op de machine zelf aan.

2. Steek de wandstekker in de wandcontactdoos.

3. De naaisnelheid wordt door de voetaanzetter geregeld.

Deze machine is uitgerust met een

speciale aansluitingsleiding, die in geval van beschadiging door een identieke leiding moet worden vervangen. Dergelijke leidingen zijn verkrijgbaar bij de vakhandelaar.

Gebruik enkel het ZHEJIANG FOUNDER model KD-2902 voetsteun voor uw naaimachine.

Verwisselen, resp. inzetten van de

gloeilamp achter de lampenklep.

1. Om de lampenklep te openen, moet u

de schroefverbinding zoals geïllustreerd openen.

2. Schroef de gloeilamp eruit tegen de

richting van de wijzers van de klok.

3. Schroef de gloeilamp erin in de richting

van de wijzers van de klok.

4. Gebruik alleen gloeilampen met

schroefdraad (E14) (max. 15W)

5. Na het verwisselen van de gloeilamp en

het sluiten van de lampenklep schroeft u de vergrendeling weer vast zoals geïllustreerd.

GEBRUIK VAN DE AANZETTAFEL VOOR HET NAAIEN VAN GROVE STOFVLAKKEN

Maak de aanzettafel vast of los door deze in de pijlrichting te schuiven of te trekken.

VRIJARMNAAIEN

Vrijarmnaaien voor het naaien van mouwen, broekspijpen, pijpvormige stoffen, enz. Voor het naaien van dergelijke delen trekt u deze eenvoudig over de vrije arm, zoals aangegeven in de illustratie.

OPSPOELEN

Spoelerspil

Correct

Schroef

5 cm draad

1. Release by pushing clutch button to bobbin and lock by pushing it to needle.

2. Push bobbin wi nder from left to right, then it starts winding.

3. Push bobbin wi nder from right to left and move clutch butt on to needle sign, then it st arts sewing.

Clutch button

Links op het armdeksel bevindt zich de voorspoelerspanning. Deze kunt u, zoals beschreven, instellen als de machine niet gelijkmatig opspoelt.

Als het opspoelen niet gelijkmatig gebeurt, maakt u de schroef van de voorspoelerspanning los en stelt u deze naar behoefte naar boven of naar beneden af, totdat er gelijkmatig wordt opgespoeld.

UITNEMEN VAN DE SPOELDOP EN SPOEL

Tuimel

aar

1. Breng de naald in de bovenste positie en open het grijperdeksel.

3. Wanneer u de tuimelaar loslaat, valt de spoel vanzelf uit de dop.

2. Open de tuimelaar van de spoeldop en trek deze uit de machine.

INZETTEN VAN DE SPOEL IN DE SPOELDOP

5 cm

1. Laat 5 cm draad uitsteken, wanneer u de spoel in de spoeldop zet. (zie afbeelding).

Spanveer

3. Trek de draad door de gleuf en onder de spanveer en trek er ongeveer 10 cm draad uit.

2. Voer het uiteinde van de draad in de gleuf.

Gleuf
