HR-AZ / HR-A SERIE

HR-250AZ / HR-251AZ / HR-150AZ / HR-100AZ

HR-250A / HR-251A / HR-150A / HR-100A

Analysenwaagen

1WMPD4002375A

© 2013 A&D Company, Limited. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Genehmigung von A&D Company, Limited in irgendeiner Weise reproduziert, übertragen, transkribiert oder übersetzt werden.

Änderungen am Inhalt dieses Handbuchs sowie den Spezifikationen des in diesem Handbuch beschriebenen Geräts ohne vorherige Ankündigung bleiben vorbehalten.

Windows, Word und Excel sind eingetragene Warenzeichen von Microsoft Corporation.

INHALT

1. EINFÜHRUNG................................................................................................................................... 5

1-1 Über dieses Handbuch ....................................................................................................................... 5

1-2 Features ............................................................................................................................................. 5

1-3 Konformität ......................................................................................................................................... 6

2. AUSPACKEN DER WAAGE ............................................................................................................. 7

2-1 Auspacken .......................................................................................................................................... 7

2-2 Installieren der Waage ........................................................................................................................ 8

3. VORSICHTSMASSNAHMEN ........................................................................................................... 9

3-1 Vor dem Gebrauch ............................................................................................................................. 9

3-2 Während des Gebrauchs ................................................................................................................. 10

3-3 Nach dem Gebrauch ......................................................................................................................... 11

3-4 Stromversorgung ............................................................................................................................... 11

4. ANZEIGENSYMBOLE UND TASTENBETRIEB ............................................................................ 12

5. GEWICHTSEINHEITEN .................................................................................................................. 13

5-1 Einheiten ........................................................................................................................................... 13

5-2 Speicherung von Einheiten ............................................................................................................... 15

6. WÄGEN ........................................................................................................................................... 16

6-1 Grundbetrieb (Gramm-Modus) ......................................................................................................... 16

6-2 Smart-Bereich ................................................................................................................................... 17

6-3 Zählmodus (PCS) ............................................................................................................................. 18

6-4 Prozentmodus (%) ............................................................................................................................ 20

6-5 Statistik-Berechnungsmodus ............................................................................................................ 21

6-6 Modus für statistische Berechnungen (Beispiel) .............................................................................. 25

Umgebungsanpassung

7. REAKTIONSANPASSUNG ............................................................................................................ 27

8. KALIBRIERUNG ............................................................................................................................. 28

8-1 Kalibriermodus .................................................................................................................................. 28

8-2 Kalibrierung mithilfe der internen Masse (Kalibrierung per Tastendruck, nur für die HR-AZ-Serie) .. 29

8-3 Überprüfung der Kalibrierung mithilfe der internen Masse (nur für die HR-AZ-Serie) ..................... 30

8-4 Korrektur des internen Massenwerts: 1 (nur für die HR-AZ-Serie) .................................................. 31

8-5 Korrektur des internen Massenwerts: 2 (nur für die HR-AZ-Serie) .................................................. 32

8-6 Kalibrierung mithilfe eines externen Gewichts ................................................................................. 33

8-7 Kalibriertest mithilfe eines externen Gewichts.................................................................................. 35

9. FUNKTIONSSCHALTER UND INITIALISIERUNG ........................................................................ 37

9-1 Erlaubnis oder Verbot ....................................................................................................................... 37

9-2 Initialisierung der Waage .................................................................................................................. 38

Funktionen

10. FUNKTIONSTABELLE ................................................................................................................. 39

10-1 Aufbau und Abfolge der Funktionstabelle ....................................................................................... 39

10-2 Anzeige und Tasten ........................................................................................................................ 39

10-3 Einzelheiten der Funktionstabelle ................................................................................................... 40

10-4 Beschreibung der Klasse „Umgebung, Anzeige“ ............................................................................ 43

10-5 Beschreibung des Elements „Datenausgabemodus“ ..................................................................... 45

10-6 Beschreibung des Elements „Datenformat“ ................................................................................... 46

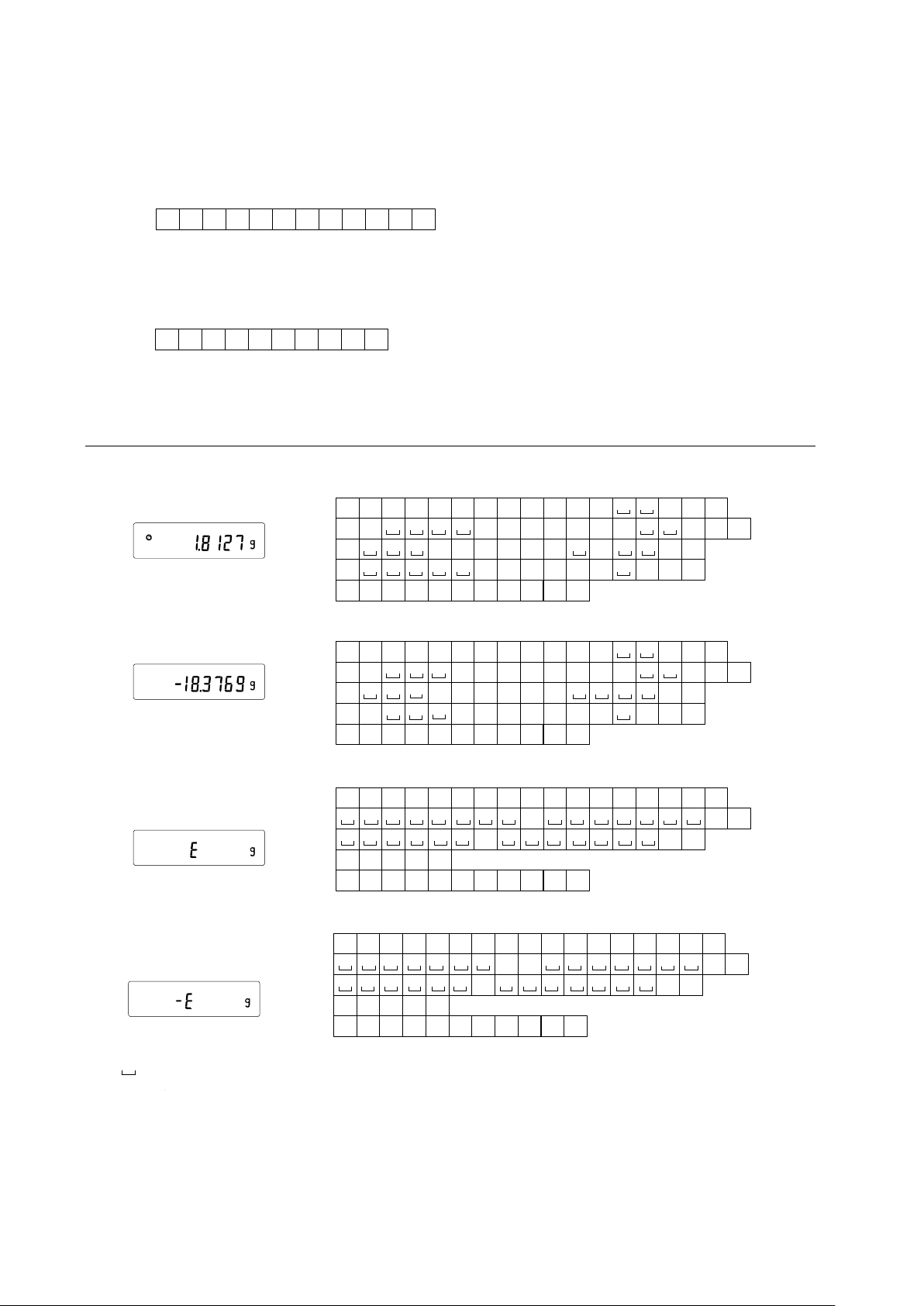

10-7 Datenformat-Beispiele .................................................................................................................... 48

10-8 Beschreibung des Elements „Anwendungsfunktion“ ...................................................................... 49

10-9 Uhr- und Kalenderfunktion (Nur für die HR-AZ-Serie) .................................................................... 50

10-10 Vergleichsfunktion ........................................................................................................................ 52

11. ID-NUMMER UND GLP-BERICHT ............................................................................................... 53

11-1 Einstellen der ID-Nummer .............................................................................................................. 53

11-2 GLP-Bericht .................................................................................................................................... 53

12. UNTERFLURHAKEN.................................................................................................................... 57

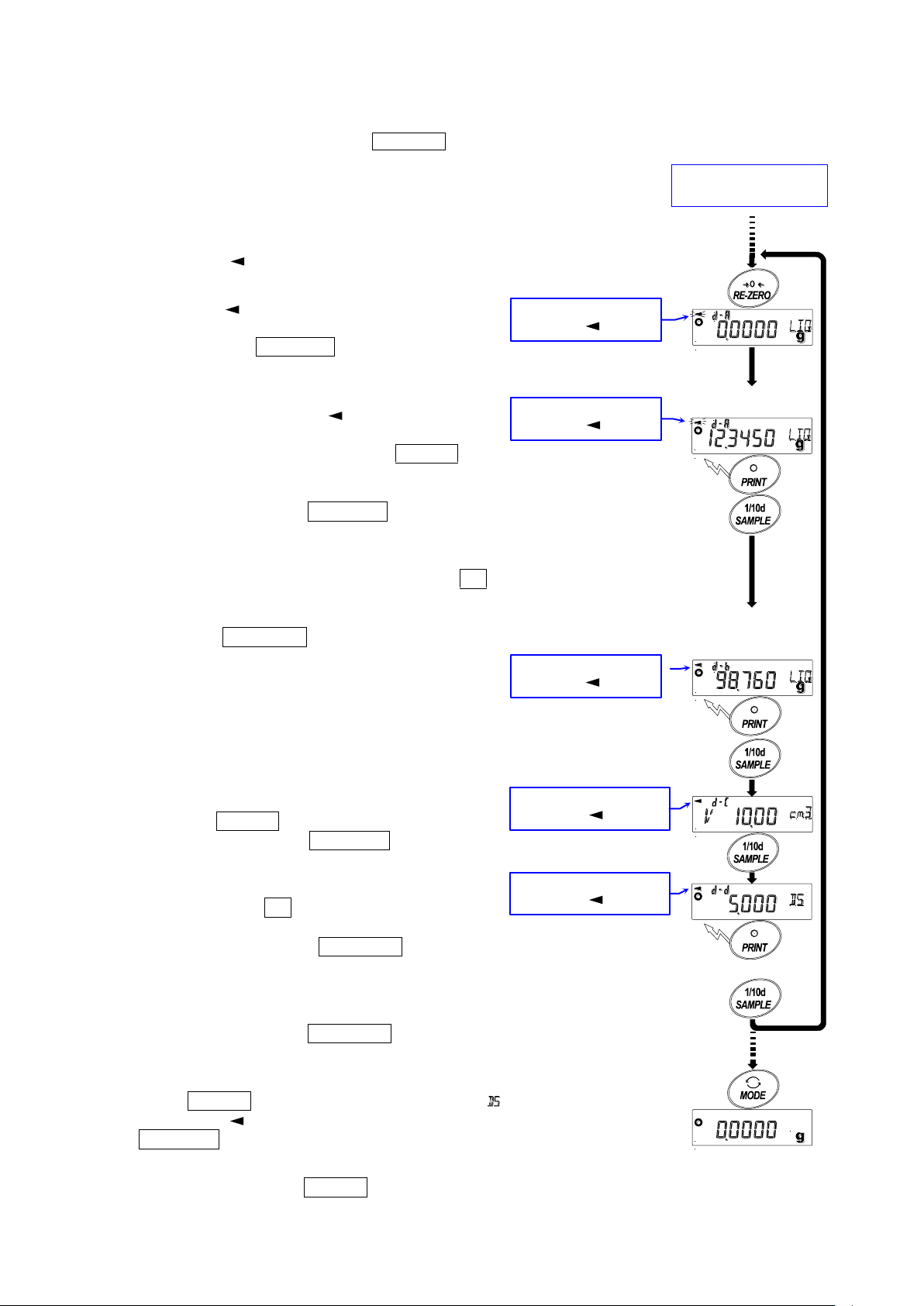

13. DICHTEMESSUNG (SPEZIFISCHES GEWICHT) ....................................................................... 58

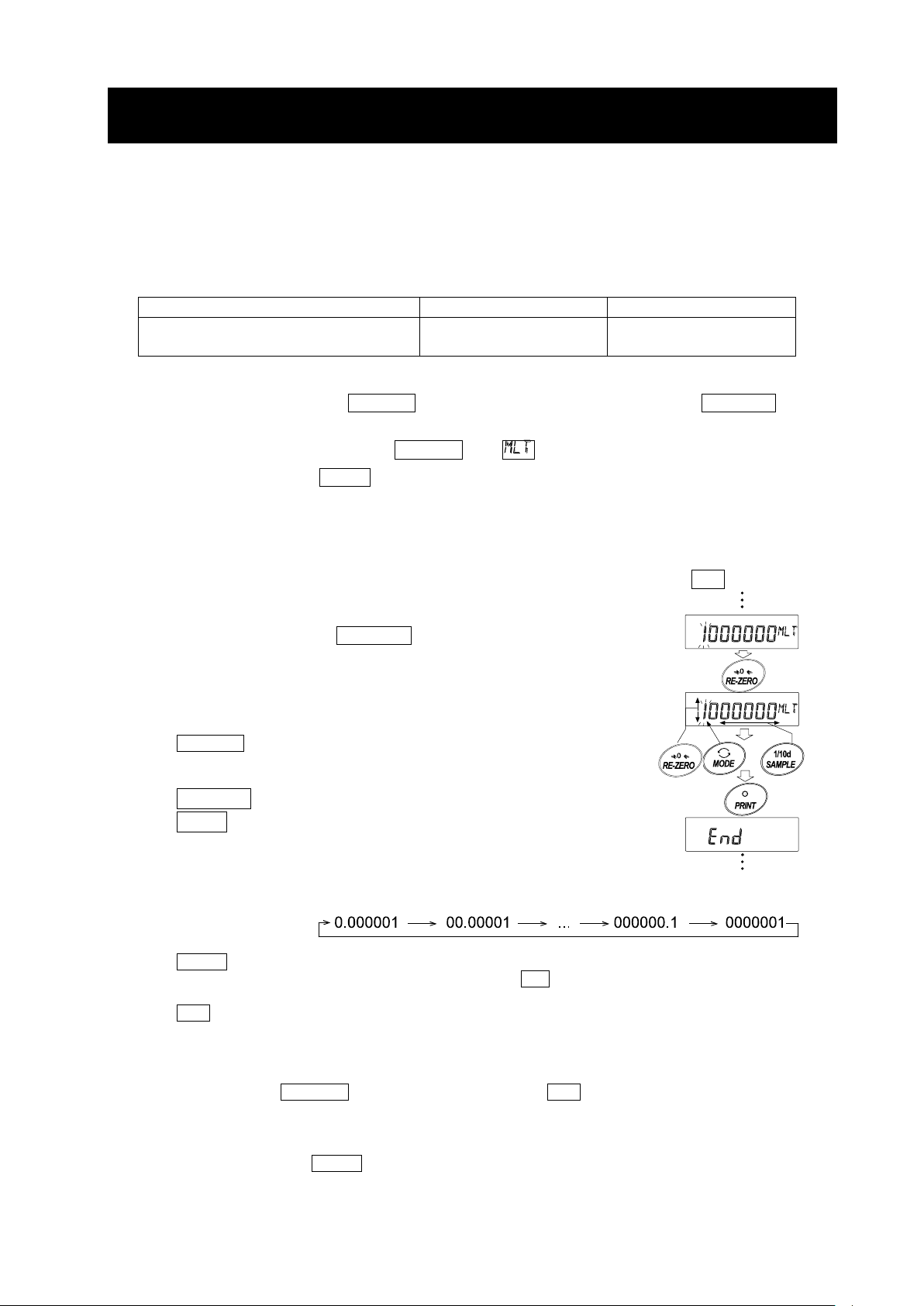

14. PROGRAMMIERBARE EINHEIT ................................................................................................. 63

RS-232C SERIELLE SCHNITTSTELLE

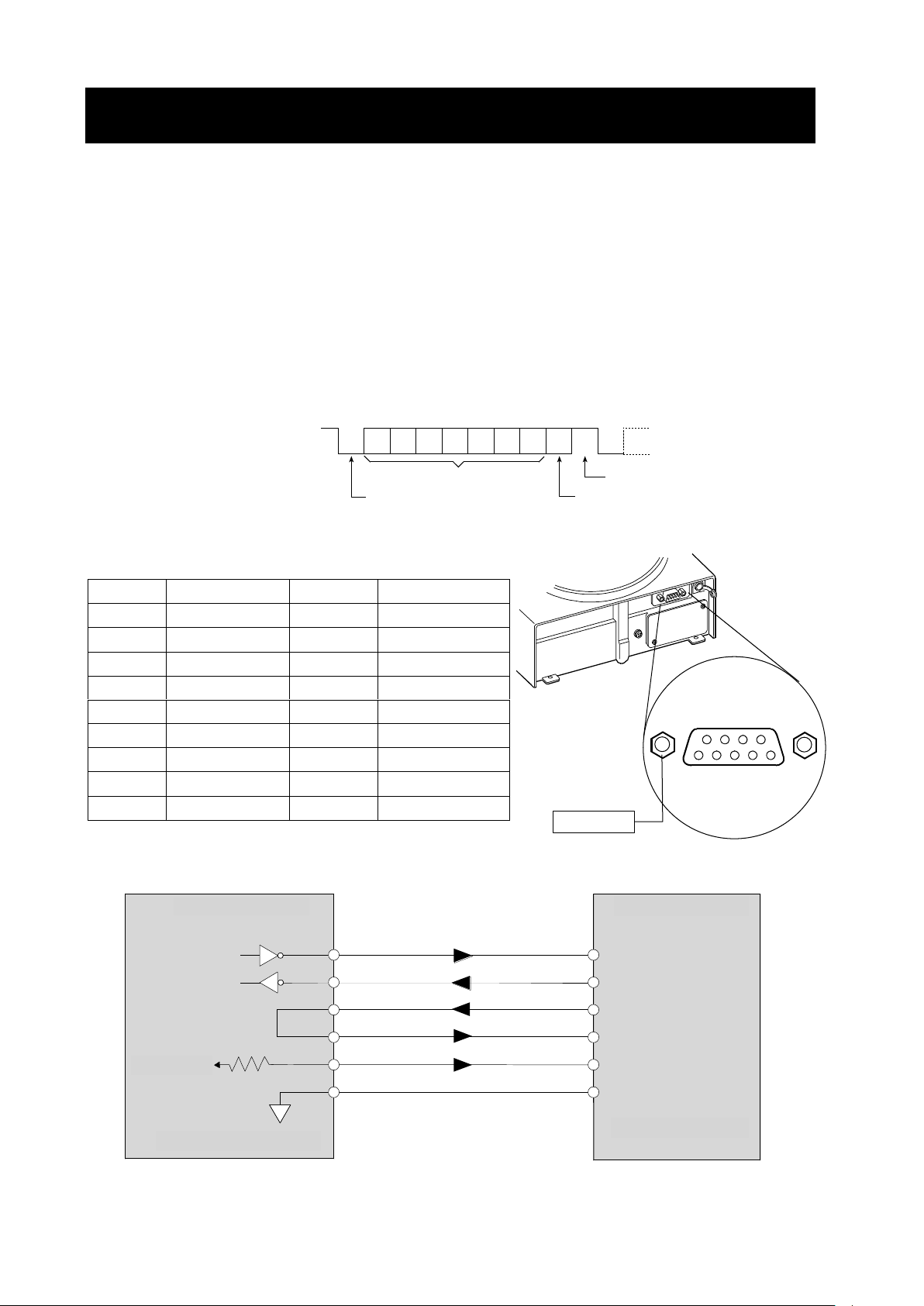

15. RS-232C SERIELLE SCHNITTSTELLE ...................................................................................... 64

16. ANSCHLUSS AN PERIPHERIEGERÄTE .................................................................................... 65

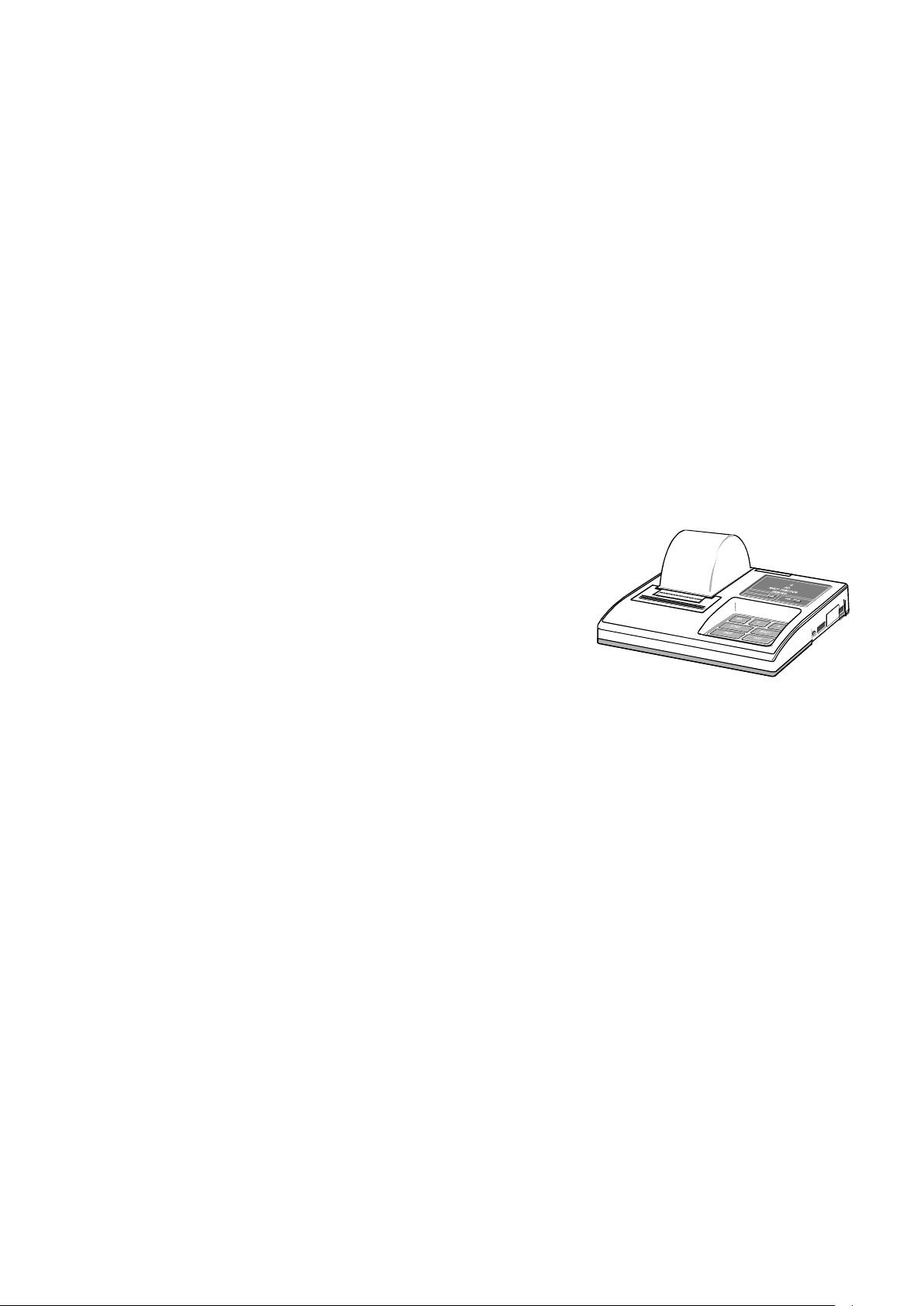

16-1 Anschluss an den AD-8121B Drucker ............................................................................................ 65

16-2 Verbindung mit einem Computer .................................................................................................... 66

16-3 Verwendung der Windows Communication Tools (WinCT) ............................................................ 66

WARTUNG

17. BEFEHLE ...................................................................................................................................... 68

17-1 Liste der Befehle ............................................................................................................................. 68

17-2 Bestätigungscode und Fehlercodes ............................................................................................... 69

17-3 Einstellungen bezüglich RS-232C .................................................................................................. 71

18. WARTUNG .................................................................................................................................... 72

19. FEHLERBEHEBUNG ................................................................................................................... 72

19-1 Funktionsfähigkeit der Waage und Umgebung prüfen ................................................................... 72

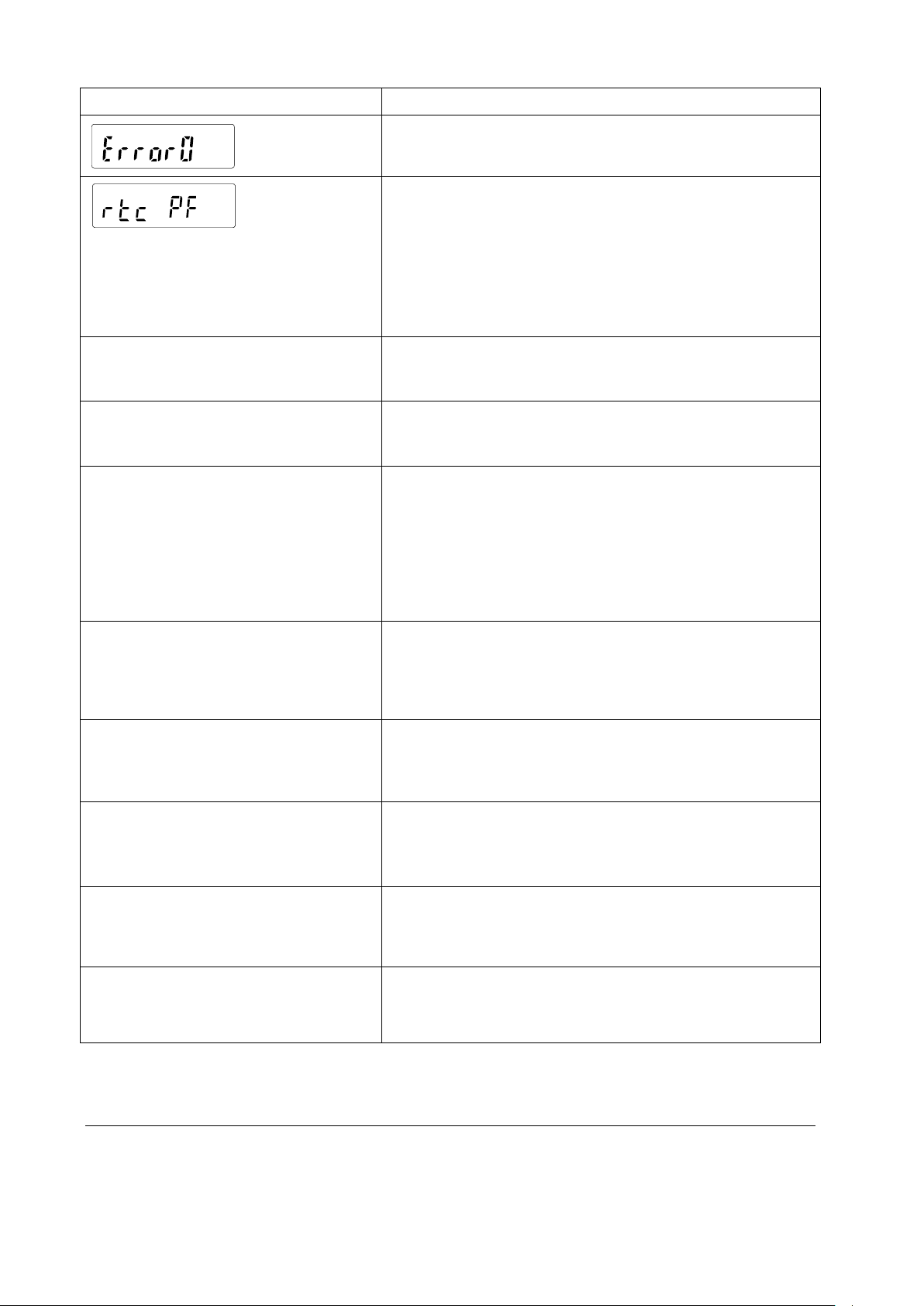

19-2 Fehlercode ...................................................................................................................................... 73

19-3 Reparaturanfrage ............................................................................................................................ 74

20. OPTIONEN .................................................................................................................................... 75

21. SPEZIFIKATIONEN ...................................................................................................................... 78

22. EXTERNE ABMESSUNGEN ........................................................................................................ 80

23. FACHBEGRIFFE/INDEX .............................................................................................................. 81

1. EINFÜHRUNG

Dieses Handbuch beschreibt, wie die Waagen der HR-AZ / HR-A Serie funktionieren und wie die Leistungsfähigkeit der Waagen optimiert werden kann.

Bitte lesen Sie dieses Handbuch vor Verwendung der Waage gründlich durch und bewahren Sie es zur späteren Referenz in der Nähe des Geräts auf.

1-1 Über dieses Handbuch

Dieses Handbuch ist in fünf Abschnitte unterteilt:

Grundbetrieb .............................. Beschreibt die Vorsichtsmaßnahmen beim Umgang mit der

Waage, ihren Aufbau und ihre Grundfunktionen.

Umgebungsanpassung ............. Beschreibt die Einstellung der Reaktionsanpassung und

Kalibrierung.

Funktionen ................................. Beschreibt die unterschiedlichen Funktionen der Waage.

RS-232C serielle Schnittstelle ... Beschreibt die Schnittstelle zur Datenübertragung und zur

Steuerung der Waage.

Wartung ..................................... Beschreibt die Wartung, Fehlercodes, Fehlerbehebung,

Spezifikationen und Zubehör.

1-2 Features

 Die Waagen der HR-AZ-Serie sind mit einer internen Masse für die Kalibrierung per

Tastendruck ausgerüstet.

 Das Vollmetall-Gehäuse schützt vor Staub und Feuchtigkeit.  Verschiedene weltweit gängige Gewichtseinheiten.  Standard RS-232C serielle Schnittstelle zur Kommunikation mit einem Computer und zur

Ausgabe der Wiegedaten oder eines Berichts gemäß Good Laboratory Practice (GLP) / Good Manufacturing Practice (GMP).

 Statistik-Berechnungsmodus zur statistischen Berechnung der Wägedaten und zur Ausgabe

von Summe, Maximum, Minimum, Bereich (Maximum-Minimum), Durchschnitt, Standardbweichung und Variationskoeffizient.

 Vergleichsindikatoren zur Anzeige der Vergleichsergebnisse.  Hold-Funktion zum Wiegen eines bewegten Objektes wie zum Beispiel ein Tier.  Windschutz für eine bessere Stabilität bei Windeinflüssen.  Unterflurwiegen für magnetische oder temperierte Proben.  Die USB-Schnittstelle (HRA-02), die Ethernet-Schnittstelle (HRA-08) und die integrierte

Batterieeinheit (HRA-09) sind als Zubehör erhältlich. Die USB-Schnittstelle wird über ein Kabel an einen Windows-Computer angeschlossen und ermöglicht die Übertragung der Wägedaten in ein Excel oder Word Format. Die Ethernet Schnittstelle ermöglicht den Anschluss der Waage an einen PC über ein LAN. Wenn kein Stromanschluss zur Verfügung steht, kann die Waage auch über die Batterieeinheit betrieben werden.

 Die separat erhältliche AD-8920A Fernanzeige ermöglicht das Ablesen der Werte an einem

anderen Ort als direkt an der Waage.

 Der optionale AD-1688 Daten Logger ermöglicht einfaches Erfassen Ihrer Wägedaten.  Der optionale AD-1687 Weighing Environment Logger ermöglicht das einfache Erfassen der

Wägedaten und der Umgebungsparameter wie Temperatur, Luftdruck, Luftfeuchtigkeit und Vibration.

1-3 Konformität

Konformität mit den FCC-Regeln

Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abgeben. Dieses Gerät wurde geprüft und als mit den für Geräte zur elektronischen Datenverarbeitung der Klasse A gemäß Part 15 Subpart J der FCC-Regeln bestimmten Grenzwerten als konform befunden. Diese Regeln dienen dazu, beim Einsatz dieses Geräts im gewerblichen Bereich einen angemessenen Schutz gegen Interferenzen zu gewährleisten. Beim Einsatz in Privathaushalten kann das Gerät gewisse Interferenzen auslösen. In solchen Fällen muss der Nutzer auf eigene Kosten die gegebenenfalls zur Unterbindung der Interferenz erforderlichen Maßnahmen ergreifen. (FCC = Federal Communications Commission in den USA.)

Konformität mit EMV-Richtlinien

Dieses Gerät verfügt über eine Funkentstörung und eine Sicherheitsvorrichtung im

Einklang mit folgenden Richtlinien des Rates Richtlinie des Rats 2004/108/EWG EN61326 EMV-Richtlinie Richtlinie des Rats 2006/95/EWG EN60950 Sicherheit von Geräten der Informationstechnologie

Das CE-Zeichen ist eine vorgeschriebene europäische Kennzeichnung.

Elektronische Geräte müssen im Falle der Vermarktung oder Verwendung außerhalb Europas den Gesetzen und Bestimmungen des jeweiligen Landes entsprechen.

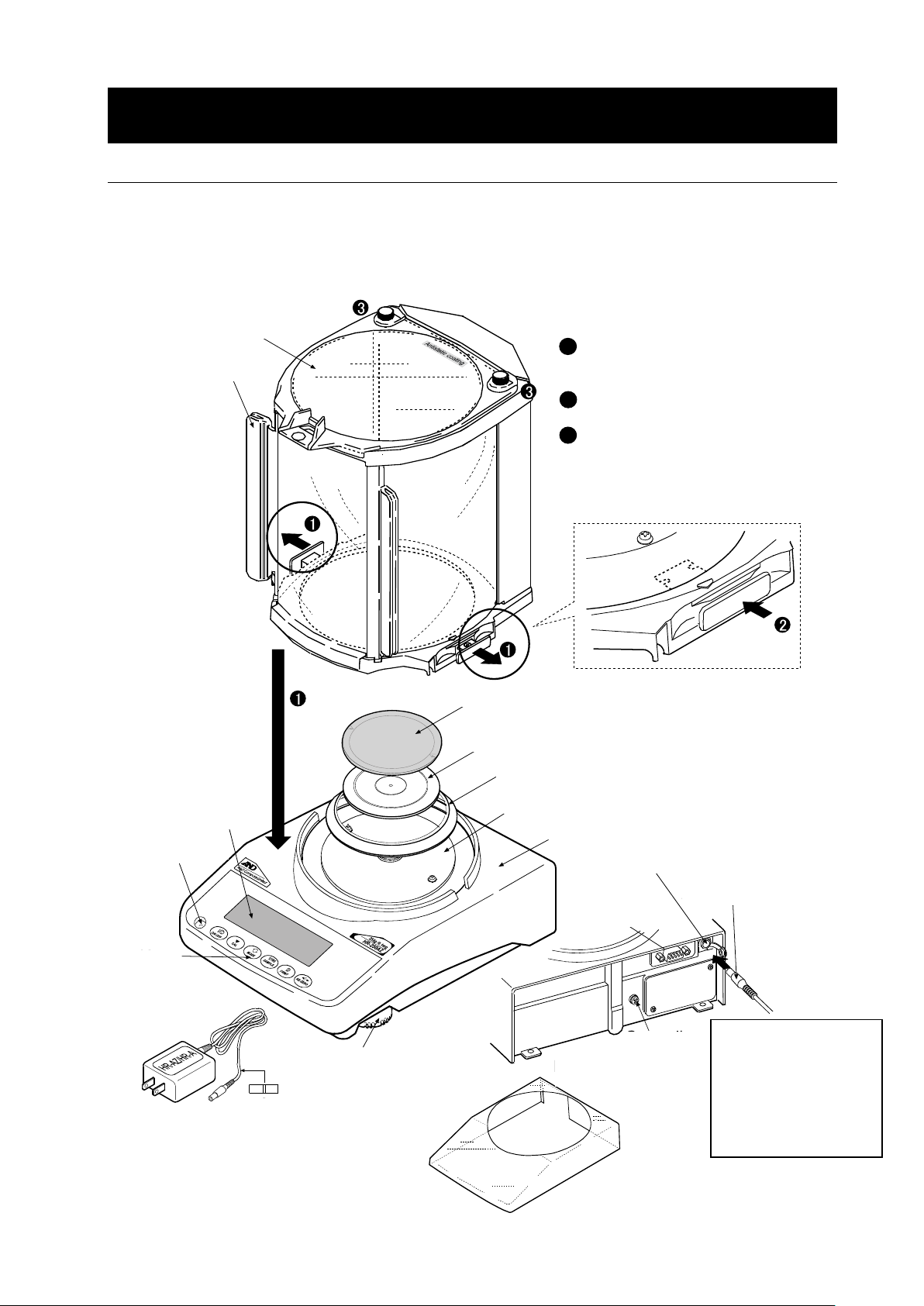

Anbringen des großen Windschutzes Gehen Sie anhand der Nummerierung vor.

Ziehen Sie die Verriegelungsgriffe heraus

und bringen Sie den großen Windschutz an der Haupteinheit an.

Drücken Sie die Verriegelungsgriffe

hinein.

Öffnen der oberen Klappe

Beim Entfernen der Sicherungsschrauben (3) an der oberen Klappe kann die obere Klappe um die verbleibende Schraube gedreht werden.

2. AUSPACKEN DER WAAGE

Der Netzadapterstecker ist gegen Staub geschützt und lässt sich eventuell nur schwer einstecken. Drehen Sie beim Einstecken des Steckers diesen leicht hin und her.

Libelle

Tasten

Nivellierungsfüße

Wechselstromadapter

Wechselstromadapter ID-Etikett

Abdeckung der Haupteinheit Obere Klappe

Großer Windschutz

* Antistatikbe-

schichtung

Vergewissern Sie sich, dass beide Verriegelungsgriffe unter der Staubplatte liegen.

Erdungsanschluss

Wiegeplatte

RS-232C serielle Schnittstelle

Staubplatte

Anschluss für Wechselstromadapter

Stecker für Wechselstromadapter

Haupteinheit Rückseite

Wiegeplattenaufnahme

Windschutz-Ring

Haupteinheit

2-1 Auspacken

 Die Waage ist ein Präzisionsinstrument. Packen Sie sie vorsichtig aus, und bewahren Sie das

Verpackungsmaterial für eventuelle zukünftige Transporte auf.

 Überprüfen Sie anhand der Abbildungen, ob alle Teile enthalten sind.

Befestigen Sie den großen Windschutz, wenn Zugluft vorhanden ist

Anmerkung Bitte vergewissern Sie sich, dass der Wechselstromadapter der Spannung und dem Steckdosentyp vor Ort entspricht.

2-2 Installieren der Waage

Die Waage wird wie folgt installiert:

1. Stellen Sie die Waage auf einem stabilen Wägetisch auf. In „3. VORSICHTSMASSNAHMEN“ finden Sie Hinweise zum Installieren der Waage.

2. Setzen Sie die Waagschalenbosse, die Waagschale, den Windschutzring und den Windschutz wie in der Abbildung auf Seite 5 dargestellt auf die Waage.

3. Stellen Sie die Nivellierungsfüße so ein, dass die Waage waagerecht steht. Prüfen Sie die Einstellung mit der Libelle.

4. Bitte vergewissern Sie sich, dass der Wechselstromadapter der Spannung und dem Steckdosentyp vor Ort entspricht.

5. Schließen Sie den Wechselstromadapter an der Waage an. Lassen Sie die Waage mindestens 60 Minuten aufwärmen, ohne etwas in die Waagschale zu legen.

Anmerkung Der Netzadapterstecker ist gegen Staub geschützt und lässt sich eventuell nur schwer einstecken. Drehen Sie beim Einstecken des Steckers diesen leicht hin und her.

3. VORSICHTSMASSNAHMEN

Falsch

Wasserwaage

NACH OBEN

NACH UNTEN

Nivellierungsfüße

NACH OBEN

NACH UNTEN

Nivellierungsfüße

Richtig

Roter Kreis

Wasserwaage

Falsch

Wenn sich die Libelle links befindet:

Drehen Sie den Nivellierungsfuß vorn rechts im Uhrzeigersinn.

Wenn sich die Libelle rechts befindet:

Drehen Sie den Nivellierungsfuß vorn links im Uhrzeigersinn.

Wenn sich die Libelle hinten befindet:

Drehen Sie beide Nivellierungsfüße an der Vorderseite gleichzeitig im Uhrzeigersinn.

Wenn sich die Libelle vorn befindet:

Drehen Sie beide Nivellierungsfüße an der Vorderseite gleichzeitig gegen den.

Um die Leistungsfähigkeit der Waage zu optimieren und exakte Wägedaten zu erhalten, beachten Sie bitte folgende Hinweise:

3-1 Vor dem Gebrauch

 Stellen Sie die Waage in einer Umgebung ohne extreme Temperaturen und Feuchtigkeit auf.

Die optimale Betriebstemperatur liegt bei etwa 20 °C / 68 °F bei einer relativen Luftfeuchtigkeit von etwa 50 %.

 Stellen Sie die Waage so auf, dass sie weder direkter Sonneneinstrahlung noch den

Einwirkungen durch Heizkörper oder Klimaanlagen ausgesetzt ist.

 Stellen Sie die Waage in einer staubfreien Umgebung auf.  Stellen Sie die Waage nicht in der Nähe von Geräten auf, die magnetische Felder erzeugen.  Stellen Sie die Waage auf eine stabile Fläche, die weder Vibrationen noch Stößen ausgesetzt

ist. Am besten geeignet sind die Eckräume im Erdgeschoss, weil sie weniger Vibrationen ausgesetzt sind.

 Der Wägetisch sollte stabil und möglichst eben und keinen Vibrationen oder Zugluft ausgesetzt sein.  Stellen Sie die Nivellierungsfüße ein und vergewissern Sie sich mithilfe der Libelle in der

Wasserwaage, dass die Waage waagerecht steht.

 Vergewissern Sie sich bei Verwendung des Wechselstromadapters, dass eine zuverlässige

Stromquelle zur Verfügung steht.

 Schließen Sie den Wechselstromadapter an das Gerät an und lassen Sie die Waage

mindestens 1 Stunde lang aufwärmen.

 Kalibrieren Sie die Waage vor dem Gebrauch oder nach dem Aufstellen an einem anderen Standort.

Vorsicht: Stellen Sie die Waage nicht in einer Umgebung auf, in der entzündliche oder

ätzende Gase auftreten.

Die Libelle sollte sich in der Mitte des roten Kreises befinden.

3-2 Während des Gebrauchs

Erdung

Magnetisches Material

Metallgehäuse

Geladenes Material

 Entladen Sie statisch aufgeladenes Material

(nachstehend Probe genannt) vor dem Wägen). Statische Ladungen wirken sich auf die Wägedaten aus. Erden Sie die Waage und verfahren Sie wie folgt:

Entladen Sie die statische Elektrizität mit dem

optionalen Gleichstromentlader AD-1683. Halten Sie die relative Luftfeuchtigkeit über 45 %. Verwenden Sie für geladene Proben ein

Abschirmgehäuse aus Metall. Wischen Sie geladene Kunststoffproben mit einem

feuchten Tuch ab.

 Diese Waage enthält einen starken Magneten als Teil

der Wägemechanik. Beachten Sie dies bitte beim Wägen von magnetischen Substanzen wie Eisen. Sollten Probleme auftreten, verwenden Sie den Unterflurhaken am Boden der Waage, um die Probe außerhalb des Einflussbereichs des Magneten aufzuhängen.

 Gleichen Sie Temperaturunterschiede zwischen der Probe und der Umgebung aus. Ist eine

Probe wärmer (kälter) als ihre Umgebung, wiegt sie weniger (mehr) als ihr tatsächliches Gewicht. Dieser Fehler wird durch die neben der Probe aufsteigende (fallende) Luft verursacht.

 Führen Sie jede Wägung behutsam und schnell aus, um Fehler durch Verdunstung von

Feuchtigkeit aus der Probe oder die Aufnahme von Feuchtigkeit in die Probe zu vermeiden.

 Lassen Sie keine Gegenstände in die Waagschale fallen und legen Sie keine Proben auf die

Waage, deren Gewicht den Wägebereich der Waage überschreiten. Legen Sie die Probe in die Mitte der Waagschale.

 Verwenden Sie keine spitzen Gegenstände wie Bleistifte zur Bedienung der Tasten. Bedienen

Sie die Tasten nur mit den Fingern.

 Drücken Sie vor jeder Wägung die Taste RE-ZERO, um mögliche Fehler zu vermeiden.  Kalibrieren Sie die Waage in regelmäßigen Abständen, um mögliche Fehler zu vermeiden.  Berücksichtigen Sie die Auswirkungen des Luftauftriebs auf die Probe, wenn eine größere

Genauigkeit erforderlich ist.

 Verhindern Sie, dass Staub und andere Fremdstoffe in das Innere der Waage gelangen.  Der Windschutz (HR-AZ / HR-A-Serie) wird als Standardzubehör mitgeliefert. Die Komponenten

des Windschutzes wurden antistatisch behandelt, sie könnten sich jedoch beim Auspacken oder bei geringer Luftfeuchtigkeit statisch aufladen. Falls die Wägewerte trotz der Abwesenheit von Zugluft unbeständig sind oder Probleme mit der Wiederholbarkeit auftreten, entfernen Sie den Windschutz. Alternativ wischen Sie die durchsichtigen Platten mit einem feuchten Tuch ab oder verwenden Sie den optionalen Gleichstromentlader AD-1683 oder ein Antistatikspray.

3-3 Nach dem Gebrauch

 Vermeiden Sie Erschütterungen der Waage.  Bauen Sie die Waage nicht auseinander. Wenden Sie sich an Ihren örtlichen A & D-Händler,

wenn die Waage gewartet oder repariert werden muss.

 Verwenden Sie keine organischen Lösungsmittel zum Reinigen der Waage. Reinigen Sie die

Waage mit einem mit warmem Wasser befeuchteten, fusselfreien Tuch und einem milden Reinigungsmittel.

 Der Rand der Waagschale ist scharf. Reinigen Sie die Waagschale sehr behutsam.  Vermeiden Sie Staub und Wasser, um korrekte Wägeergebnisse sicherzustellen. Schützen

Sie die internen Komponenten gegen verschüttete Flüssigkeiten und viel Staub.

 Der Windschutz und seine Komponenten wurden mit einer Antistatikbeschichtung versehen.

Das Waschen mit Wasser usw. verringert die Antistatikeigenschaft.

3-4 Stromversorgung

 Wenn der Wechselstromadapter angeschlossen ist, befindet sich die Waage im

Bereitschaftsmodus, wenn die Bereitschaftsanzeige eingeschaltet ist (siehe „4. ANZEIGENSYMBOLE UND TASTENBETRIEB“). Dies ist ein normaler Zustand, der der Waage nicht schadet. Um exakte Wägedaten zu erhalten, lassen Sie die Waage bei Zimmertemperatur ins Gleichgewicht kommen, und lassen Sie sie vor dem Gebrauch mindestens 1 Stunde lang aufwärmen.

4. ANZEIGENSYMBOLE UND TASTENBETRIEB

Taste

Gedrückt

Gedrückt und gedrückt gehalten

Schaltet die Anzeige ein oder aus. Wenn die Anzeige ausgeschaltet ist, erscheint die Bereitschaftsanzeige. Der Wägemodus wird mit dem Einschalten der Anzeige aktiviert.

Diese Taste ist jederzeit verfügbar. Wird sie während des Betriebs gedrückt, wird der Vorgang abgebrochen und die Anzeige ausgeschaltet.

Schaltet im Wägemodus den Mindestwägewert ein oder aus.

Schaltet im Zähl- und Prozentmodus den Probenspeichermodus ein.

Schaltet den Funktionstabellenmodus ein. Siehe „10. FUNKTIONSTABELLE“.

Wechselt zwischen den in der Funktionstabelle gespeicherten Gewichtseinheiten. Siehe „5. GEWICHTSEINHEITEN“.

Schaltet den Reaktionsanpassungsmodus ein.

Bricht den Vorgang ab, wenn Einstellungen vorgenommen werden. Schaltet bei der HR-AZ-Serie den Kalibriermodus mit der internen Masse ein. (Kalibrierung per Tastendruck)

Schaltet den Kalibriermodus ein.

Gibt die Wägedaten über die serielle Schnittstelle RS-232C, je nach den Einstellungen der Funktionstabelle, an einen Drucker oder PC aus.

Bestätigt den Vorgang, wenn Einstellungen vorgenommen werden.

Keine Funktion in der Werkseinstellung. Durch Änderung der Funktionstabelle:

Gibt den „Titelblock“ und den „Endblock“ für den GLP-Bericht aus.

(Siehe „11-2 GLP-Bericht“.)

Stellt die Anzeige auf Null.

Anzahl der statistischen Daten (Statistik-Berechnungsmodus)

Zeigt im Funktionsmodus den Einstellungswert an

Gewichtsdaten

Blinkt

Im Wägemodus zeigt der Indikator die Wägedaten in Prozent relativ zu der Wägekapazität (Kapazitäts-Indikator)

Vergleichsindikatoren

Reaktionsanzeigen

Einheiten

Intervall-Ausgabemodus Bereitschaftsanzeige

Intervall-Ausgabemodus Aktiv-Anzeige

Verarbeitungsanzeige

Bereitschaftsanzeige

Stabilisierungsanzeige

Verarbeitungsanzeige

Hold-Modusanzeige

Tastenbetrieb

Der Tastenbetrieb bestimmt die Funktion der Waage. Die grundlegenden Tastenbetriebsarten sind:

 „Drücken Sie die Taste und lassen Sie sie sofort wieder los“ oder „Drücken Sie die Taste“ = normaler Tastenbetrieb beim Wiegen

 „Drücken Sie die Taste und halten Sie sie gedrückt“

Anzeigesymbole

Die Funktionen der Tasten sind, je nachdem, ob sie gedrückt oder gedrückt und gedrückt gehalten werden:

5. GEWICHTSEINHEITEN

Name (Einheit, Modus)

Funktionstabelle (Speichermodus)

Umwandlungsfaktor

1 g =

Gramm g g

1 g

Milligramm

0,001 g

Zählmodus

Prozentmodus

Unze (Avoir)

28,349523125 g

Feinunze

31,1034768 g

Metrisches Karat

0,2 g

Momme

3,75 g

Pennyweight

1,55517384 g

Grain (Großbritannien)

0,06479891 g

Tael (Hong Kong allgemein, Singapur)

37,7994 g

Tael (Hong Kong Schmuck)

37,429 g

Tael (Taiwan)

37,5 g

Tael (China)

31.25 g

Tola (Indien)

11,6638038 g

Messghal

4,6875 g

Dichtemodus

Programmierbare Einheit (mehrere Einheiten)

Percent mode Programmable-unit (No unit displayed. For details, refer to "14. PROGRAMMABLE-UNIT".)

Counting mode

Zählmodus

Prozentmodus

Programmierbare Einheit (Keine Einheit angezeigt. Einzelheiten siehe „14. PROGRAMMIERBARE EINHEIT“.)

5-1 Einheiten

Mit den Waagen der HR-AZ / HR-A-Serie, stehen folgende Gewichtseinheiten und Wägemodi zur Verfügung:

Einheiten und Modi können wie in der Funktionstabelle auf Seite 13 beschrieben ausgewählt und gespeichert werden. Wenn ein Wägemodus (oder eine Gewichtseinheit) ausgeschaltet wurde, fehlt diese(r) in der Abfolge. Zu Tael gibt es vier Varianten, von denen eine werkseitig eingestellt werden kann.

Zur Auswahl einer Einheit oder eines Modus drücken Sie die Taste MODE.

Einzelheiten zu den Einheiten und Modi enthält die nachfolgende Tabelle:

Die nachfolgenden Tabellen zeigen den Wägebereich und die Mindestanzeige der einzelnen

Einheit

Kapazität

Mindestanzeige

HR-100AZ

HR-100A

HR-150AZ

HR-150A

HR-250AZ

HR-250A

Gramm

102

152

252

0,0001

Unze (Avoir)

3,59

5,36

8,88

0,00001

Feinunze

3,27

4,88

8,10

0,00001

Metrisches Karat

510

760

1260

0,001

Momme

27,2

40,5

67,2

0,0001

Pennyweight

65,5

97,7

162,0

0,0001

Grain (Großbritannien)

1574

2346

3889

0,002

Tael (Hong Kong allgemein, Singapur)

2,69

4,02

6,66

0,00001

Tael (Hong Kong Schmuck)

2,72

4,06

6,73

0,00001

Tael (Taiwan)

2,72

4,05

6,72

0,00001

Tael (China)

3,26

4,86

8,06

0,00001

Tola (Indien)

8,74

13,0

21,6

0,00001

Messghal

21,7

32,4

53,7

0,0001

Einheit

HR-251AZ / HR-251A

Präzisionsbereich

Standardbereich

Kapazität

Mindestanzeige

Kapazität

Mindestanzeige

Gramm

0,0001

252

0,001

Unze (Avoir)

2,18

0,00001

8,88

0,0001

Feinunze

1,99

0,00001

8,10

0,0001

Metrisches Karat

310

0,001

1260

0,01

Momme

16,5

0,0001

67,2

0,001

Pennyweight

39,8

0,0001

162,0

0,001

Grain (Großbritannien)

956

0,002

3889

0,01

Tael (Hong Kong allgemein, Singapur)

1,64

0,00001

6,66

0,0001

Tael (Hong Kong Schmuck)

1,65

0,00001

6,73

0,0001

Tael (Taiwan)

1,65

0,00001

6,72

0,0001

Tael (China)

1,98

0,00001

8,06

0,0001

Tola (Indien)

5,31

0,00001

21,6

0,0001

Messghal

13,2

0,0001

53,7

0,001

Einheiten für die verschiedenen Waagenmodelle.

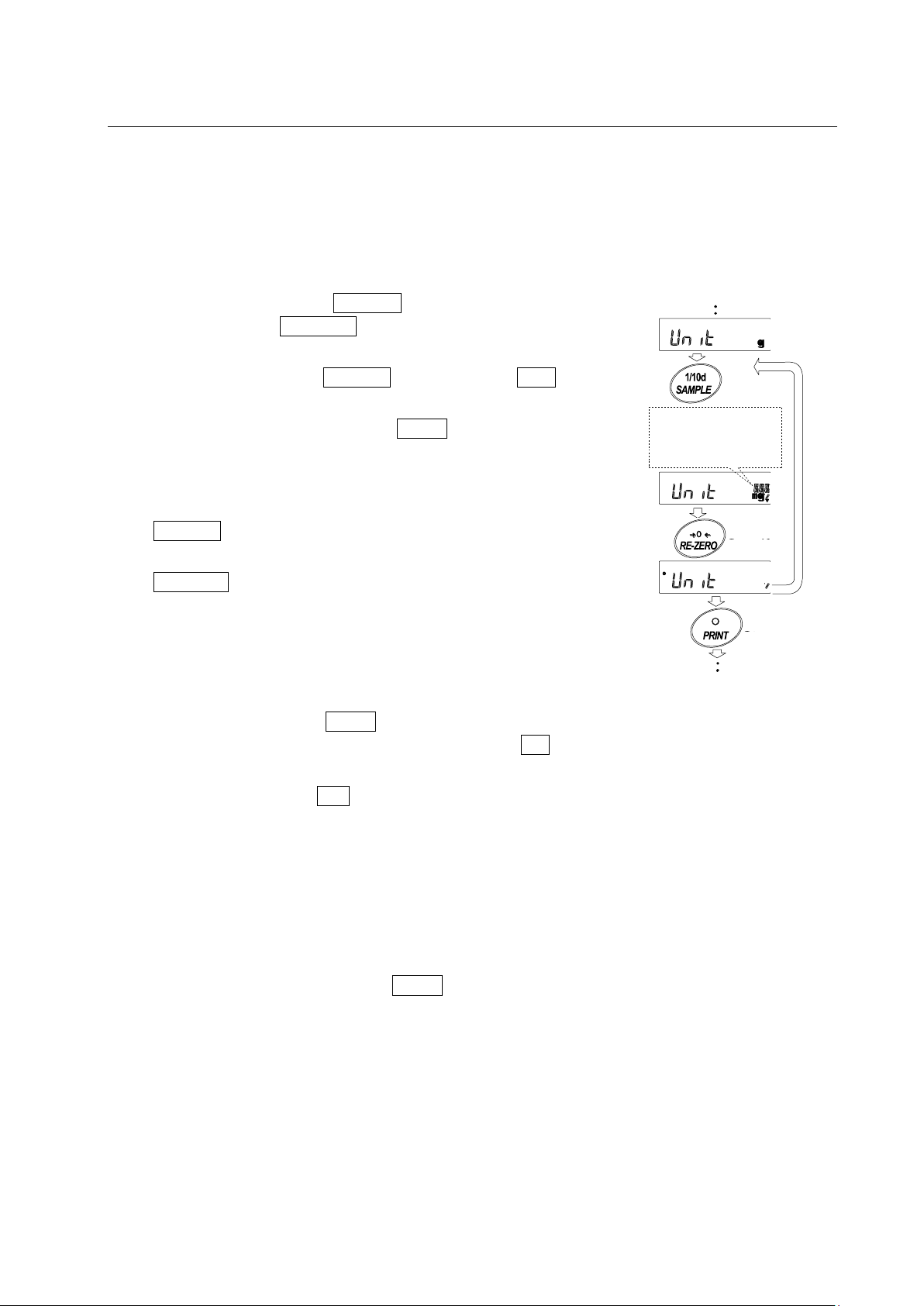

5-2 Speicherung von Einheiten

Auswahl

Zeigt die Einheiten sequenziell an.

Angabe

Speichern

Die Einheiten oder Modi können ausgewählt und in der Funktionstabelle gespeichert werden. Die Abfolge, in der die Einheiten und Modi angezeigt werden, kann nach der Häufigkeit der Nutzung in der Funktionstabelle bestimmt werden.

Wählen Sie eine Einheit oder einen Modus aus und bestimmen Sie die Abfolge der Anzeige wie folgt:

1 Drücken Sie die Taste SAMPLE und halten Sie sie

gedrückt, bis ba5fnc in der Funktionstabelle angezeigt wird.

2 Drücken Sie die Taste SAMPLE mehrmals, bis Unit

angezeigt wird.

3 Drücken Sie die Taste PRINT, um den

Einheitenauswahlmodus einzuschalten.

4 Geben Sie mit den folgenden Tasten eine Einheit oder

einen Modus in der anzuzeigenden Reihenfolge an. SAMPLE-Taste Zur sequenziellen Anzeige der

Einheiten.

RE-ZERO-Taste Zum Angeben einer Einheit oder

eines Modus. Die Stabilisierungsanzeige wird eingeblendet, wenn die angezeigte Einheit bzw. der Modus angegeben wurde.

5 Drücken Sie die Taste PRINT, um die Einheiten oder

Modi zu speichern. Die Waage zeigt zunächst end und dann das nächste Menü der Funktionstabelle an.

6 Drücken Sie die Taste CAL, um die Funktionstabelle zu

verlassen. Die Waage kehrt nun in den Wägemodus mit der in Schritt 4 als erste angegebenen Einheit zurück.

Anmerkungen Wenn der Strom eingeschaltet wird, zeigt die Waage die in Schritt 4 als erste angegebene Einheit an.

Um im Wägemodus eine Einheit oder einen Modus auszuwählen, drücken Sie die Taste MODE.

6. WIEGEN

Sample

Remove the sample

Weighing pan

Container

Waagschale

Behälter

Probe

Probe entfernen

(Anzeige aus)

Waagschale

Behälter

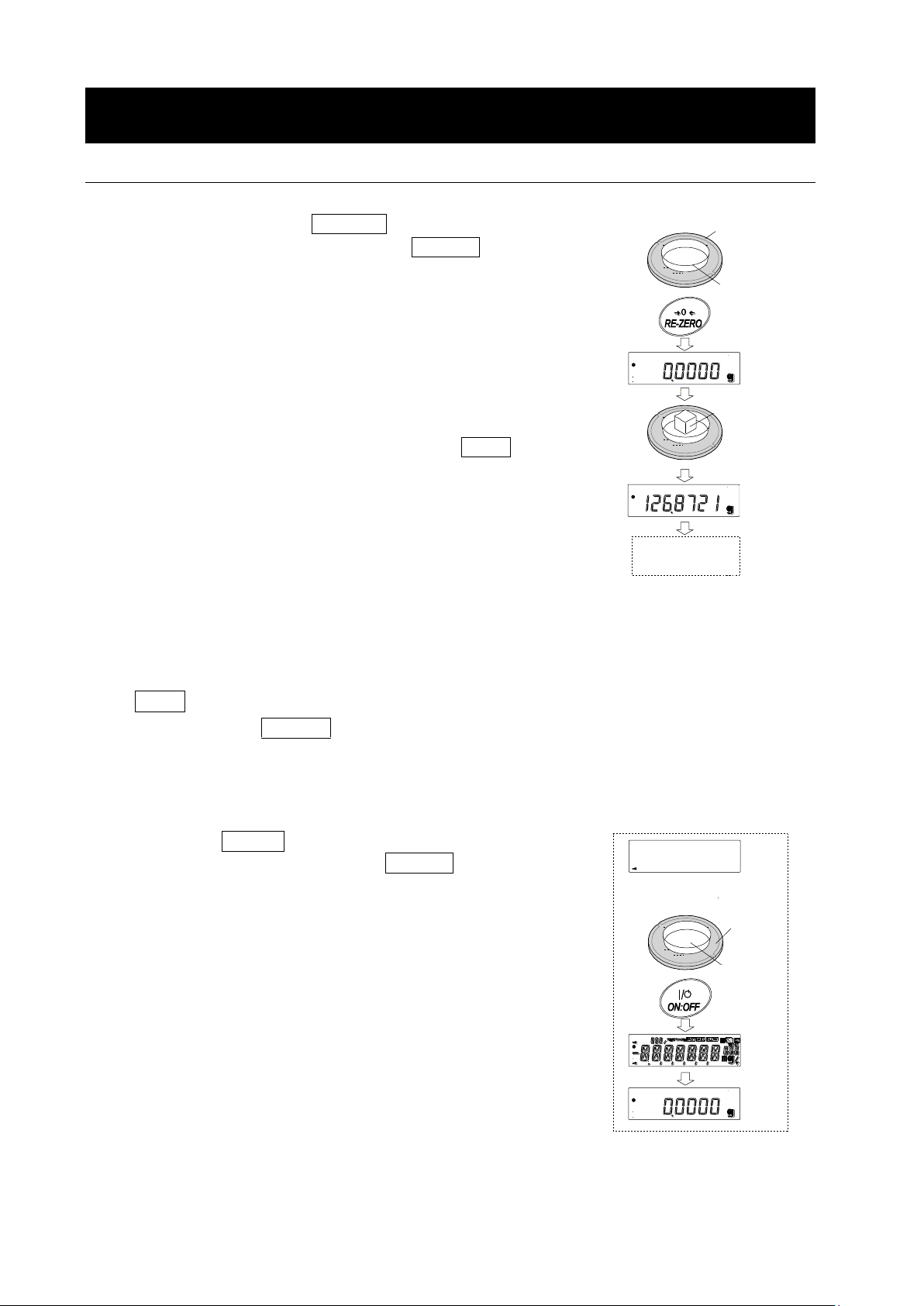

6-1 Grundbetrieb (Gramm-Modus)

1 Stellen Sie ggf. einen Behälter auf die Waagschale. Drücken Sie die Taste RE-ZERO, um das Gewicht zu

löschen (tarieren). Die Waage zeigt 0,0000 g an. (Die Position des Dezimalzeichens hängt vom Modell der Waage ab.)

2 Legen Sie die Probe in die Waagschale bzw. in den

Behälter.

3 Warten Sie, bis die Stabilisierungsanzeige erscheint.

Lesen Sie den Wert ab.

Solange die Stabilisierungsanzeige zu sehen ist, können Sie den Wägewert durch Drücken der Taste PRINT über die serielle Schnittstelle RS-232C ausgeben.

Anmerkung Es ist ein separat erhältliches Peripheriegerät wie ein Drucker oder PC erforderlich.

4 Entfernen Sie die Probe und den Behälter von der

Waagschale.

Anmerkungen Um eine andere Einheit zu verwenden, drücken Sie die Taste MODE und wählen dann die gewünschte Einheit aus.

Drücken Sie die Taste SAMPLE, um den Mindestwägewert ein- oder auszuschalten.

Wird die Taste ON:OFF gedrückt, wenn ein Behälter auf der Waagschale steht, zeigt die Waage 0,0000 g an, und der Wägevorgang beginnt.

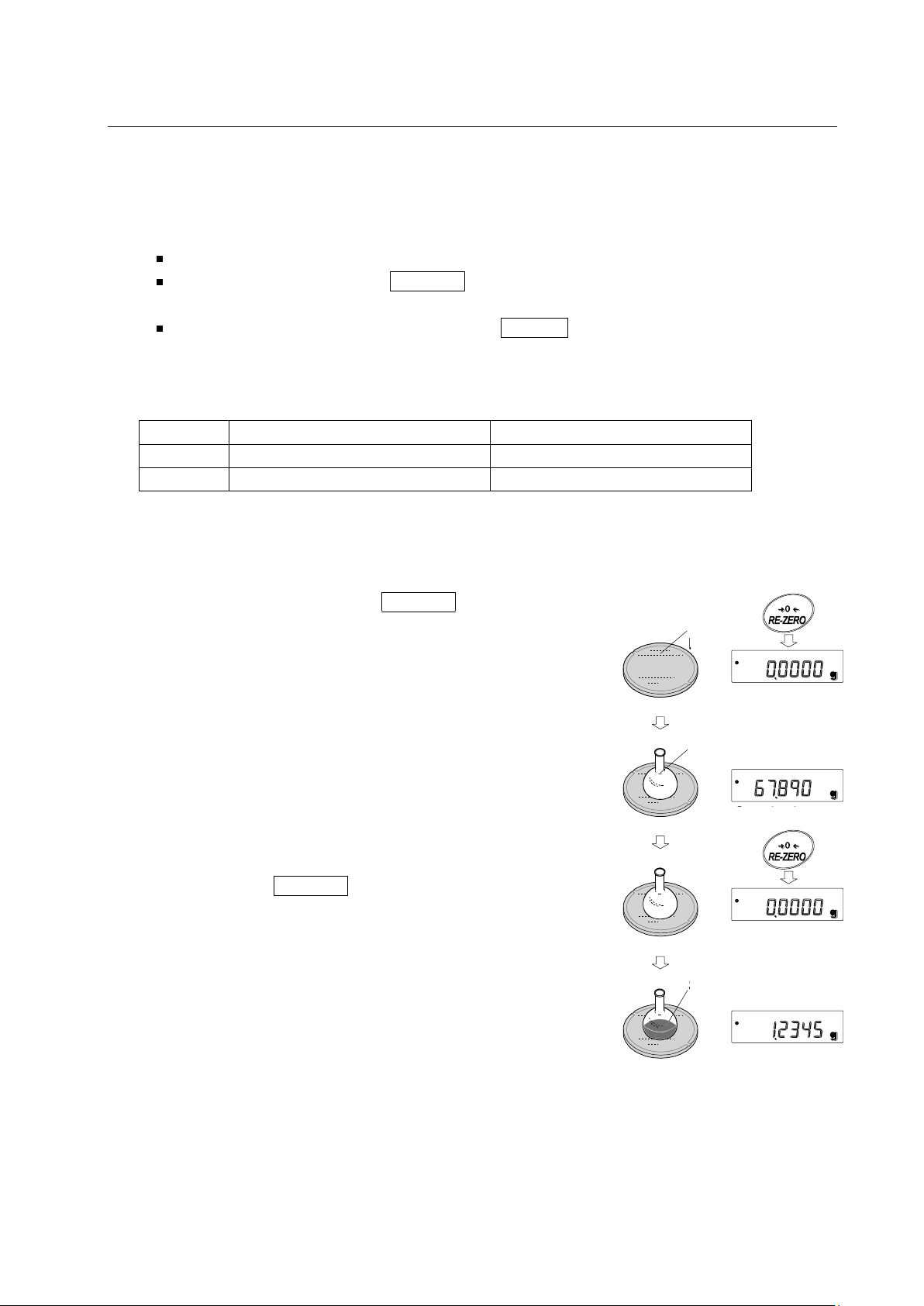

6-2 Smart-Bereich

Einheit

Präzisionsbereich

Standardbereich

Gramm

0,0000 g bis 62,0009 g

62,001 g bis 252,008 g

Milligramm

0,0 mg bis 62000,9 mg

62001 mg bis 252008 mg

Waagschale

Präzisionsbereich

Behälter

Standardbereich

Präzisionsbereich

Probe

 Der Smart-Bereich für die HR-251AZ/HR-251A umfast den Standardbereich und den

Präzisionsbereich (hohe Auflösung).

 Smart-Bereich-Funktion

Der Bereich schaltet je nach dem angezeigten Wert automatisch um. Durch Drücken der Taste RE-ZERO können Sie, unabhängig vom Tara-Wert, im

Präzisionsbereich wiegen.

Der Bereich kann durch Drücken der Taste SAMPLE auf den Standardbereich festgelegt

werden.

Präzisionsbereich und Standardbereich für die HR-251AZ/HR-251A

Weitere Einheiten siehe Seite 12.

Beispiel

1 Drücken Sie die Taste RE-ZERO, um den

Präzisionsbereich zu verwenden. Die Waage zeigt Null an.

2 Stellen Sie einen Behälter (Tara) auf die Waagschale.

Wenn der Wägewert den Präzisionsbereich überschreitet, schaltet die Waage um auf den Standardbereich.

3 Drücken Sie die RE-ZERO-Taste.

Die Waage zeigt Null an und schaltet um auf den Präzisionsbereich.

4 Legen Sie eine Probe in den Behälter.

Wenn der angezeigte Wägewert innerhalb des Präzisionsbereichs liegt, führt die Waage einen Wägevorgang mit dem Präzisionsbereichs durch.

6-3 Zählmodus (PCS)

Weighing pan

Container

Sample (25 pieces)

The counting result

Place sample to be counted

Probe (25 Stück)

Zu zählende Probe platzieren

Das Zählergebnis

Behälter

Waagschale

In diesem Modus wird die Stückzahl der Objekte in einer Probe anhand der Standardmasse der Probeneinheit bestimmt. Die Probeneinheit ist die Masse einer Probe. Je geringer die Variabilität der Probeneinheitsmasse ist, desto präziser fällt die Zählung aus. Die Waage ist mit einer Funktion zur automatischen Verbesserung der Zählgenauigkeit (ACAI) ausgestattet, um die Zählgenauigkeit zu erhöhen.

Anmerkungen Im Zählmodus benutzen Sie bitte Proben mit einem Gewicht von mindestens zehnmal soviel Gewicht wie dem Wert des Minimalgewichts der Waage.

Wenn die Variabilität der Probeneinheitsmasse zu groß ist, können Zählfehler auftreten. Um die Zählleistung zu optimieren, benutzen Sie bitte die ACAI Funktion so oft wie möglich,

oder teilen Sie die Proben in mehrere Gruppen auf, und zählen Sie jede Gruppe für sich.

Auswahl des Zählmodus

1 Drücken Sie die Taste MODE und wählen Sie

(Zählmodus) aus.

Speichern der Probeneinheitsmasse

2 Drücken Sie die Taste SAMPLE, um den Speichermodus

für die Probeneinheitsmasse auszuwählen.

Das Drücken der Taste MODE bewirkt auch im

Speichermodus einen Wechsel zum nächsten Modus.

3 Drücken Sie die Taste SAMPLE mehrmals, um die Anzahl

der Proben anzugeben. Sie kann auf 10, 25, 50 oder 100 eingestellt werden.

Anmerkung Mit einer größeren Anzahl von Proben erzielen Sie exaktere Zählergebnisse.

4 Stellen Sie ggf. einen Behälter auf die Waagschale.

Drücken Sie die Taste RE-ZERO, um das Gewicht zu löschen (tarieren). Die in Schritt 3 angegebene Zahl erscheint,

z. B. wird 25 0 angezeigt, wenn in Schritt 3 der Wert

25 angegeben wurde.

5 Legen Sie die angegebene Zahl von Proben in die

Waagschale, in diesem Beispiel 25 Stück.

6 Warten Sie, bis die Stabilisierungsanzeige erscheint.

Drücken Sie die Taste PRINT, um die Einheitsmasse zu berechnen und zu speichern. Die Waage zeigt (Zählmodus) an und wird auf das Zählen von Proben mit dieser Einheitsmasse eingestellt.

Um die Genauigkeit der Einheitsmasse zu erhöhen,

fahren Sie mit Schritt 8 fort.

Anmerkungen

Processing indicator

Waagschale

Wenn die Waage die Masse der Proben als zu gering und zur Verwendung als Einheitsmasse ungeeignet bewertet, zeigt sie lo an. Speichern Sie in diesem Fall die Masse für eine bestimmte Menge. Wenn zum Beispiel ein Modell mit einem Mindestwägewert von 0,0001 g verwendet wird und 10 Proben 0,0005 g wiegen, speichern Sie 100 Stück als 10 Stück und multiplizieren das Wägeergebnis mit 10.

Wenn die Waage die Masse der Proben als zu leicht bewertet, um einen exakten Wägewert zu erhalten, zeigt sie einen Fehler an und verlangt die Ergänzung der Anzahl der Proben auf die angegebene Zahl. Im obigen Beispiel erscheint 50- , und es müssen noch 25 Proben hinzugefügt werden. Fügen Sie 25 Proben hinzu und drücken Sie die Taste PRINT. Wenn die Einheitsmasse korrekt gespeichert wurde, wechselt die Waage in den Zählmodus.

Für ein präziseres Zählergebnis benutzen Sie bitte Proben mit einem Gewicht von mindestens zehnmal dem Minimalgewicht der Waage. Bei einer Waage mit einem Minimalgewichtswert 0,0001 g sollte die empfohlene Einheitsmasse der Probe sollte mindestens 0,001 g betragen.

Die Einheitsmasse der Probe bleibt auch dann im nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter entfernt wird.

Zählvorgang

7 Legen Sie die zu zählenden Proben in die Waagschale.

Solange die Stabilisierungsanzeige zu sehen ist, können Sie den Wägewert (Anzahl der Objekte) durch Drücken der Taste PRINT über die serielle Schnittstelle RS-232C ausgeben.

Anmerkung Es ist ein separat erhältliches Peripheriegerät wie ein Drucker oder PC erforderlich.

Zählmodus mit Verwendung der ACAI-Funktion

ACAI ist eine Funktion, die die Genauigkeit der Einheitsmasse automatisch erhöht, indem sie die Anzahl der Proben erhöht und den Durchschnitt der Variabilität der Einheitsmasse errechnet, um Wägefehler währen des Zählvorgangs zu minimieren.

8 Wenn noch ein paar Proben hinzugefügt werden, schaltet sich die Verarbeitungsanzeige an.

9 Solange die Verarbeitungsanzeige blinkt, berechnet die Waage die Einheitsmasse neu.

10 Die Zählgenauigkeit wird erhöht, wenn sich die Verarbeitungsanzeige ausschaltet.

Mit jeder Ausführung des oben beschriebenen Vorgangs erhalten Sie eine exaktere

11 Entfernen Sie alle für die ACAI verwendeten Proben und setzen Sie den Zählvorgang unter

Fügen Sie drei oder mehr hinzu, um Fehler zu vermeiden. Bei Überbelastung schaltet sich die Verarbeitungsanzeige nicht an. Fügen Sie möglichst die angezeigte Anzahl von Proben hinzu.

Berühren Sie weder die Waage noch die Proben in der Waagschale, bevor sich die Verarbeitungsanzeige ausschaltet.

Einheitsmasse. Es gibt keine festgelegte Obergrenze des ACAI-Bereichs für Proben mit einer Stückzahl von über 100. Fügen Sie möglichst die angezeigte Anzahl von Proben hinzu. Fügen Sie möglichst die angezeigte Anzahl von Proben hinzu.

Verwendung der verbesserten Einheitsmasse fort.

6-4 Prozentmodus (%)

Wägeergebnis im Vergleich zur 100 % Referenzmasse

Zu wiegende Probe platzieren

Waagschale

Behälter

Probe (100 %)

In diesem Modus wird der Wägewert in Prozent einer Referenzmasse von 100 % angezeigt. Er dient der Festlegung des Sollgewichts oder der Überprüfung der Variabilität der Proben.

Auswahl des Zählmodus

1 Drücken Sie die Taste MODE und wählen Sie %

(Prozentmodus) aus.

Speichern der Referenzmasse von 100 %

2 Drücken Sie die Taste SAMPLE, um den Modus zur

Speicherung der Referenzmasse von 100 % auszuwählen.

Das Drücken der Taste MODE bewirkt auch im

Speichermodus einen Wechsel zum nächsten Modus.

3 Stellen Sie ggf. einen Behälter auf die Waagschale.

Drücken Sie die Taste RE-ZERO, um das Gewicht zu löschen (tarieren). Die Waage zeigt 100,0 % an.

4 Platzieren Sie die Probe, die als Referenzmasse von 100 %

eingestellt werden soll, in der Waagschale oder im Behälter.

5 Drücken Sie die Taste PRINT, um die Referenzmasse zu

speichern. Die Waage zeigt 100,00 % an. (Die Position des Dezimalzeichens hängt vom Referenzwert ab.)

Anmerkungen Wenn die Waage die Masse der Probe als für die Verwendung als Referenz zu leicht bewertet, zeigt sie lo an. Verwenden Sie diese Probe nicht.

Die gespeicherte Referenzmasse bleibt auch dann im nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter entfernt wird.

6 Entfernen Sie die Probe.

Ablesen des Prozentwertes

7 Legen Sie die mit der Referenzmasse zu vergleichende

Probe in die Waagschale. Der angezeigte Prozentwert bezieht sich auf die Referenzmasse von 100 %.

Solange die Stabilisierungsanzeige zu sehen ist, können Sie den Wägewert durch Drücken der Taste PRINT über die serielle Schnittstelle RS-232C ausgeben.

Anmerkung Es ist ein separat erhältliches Peripheriegerät wie ein Drucker oder PC erforderlich.

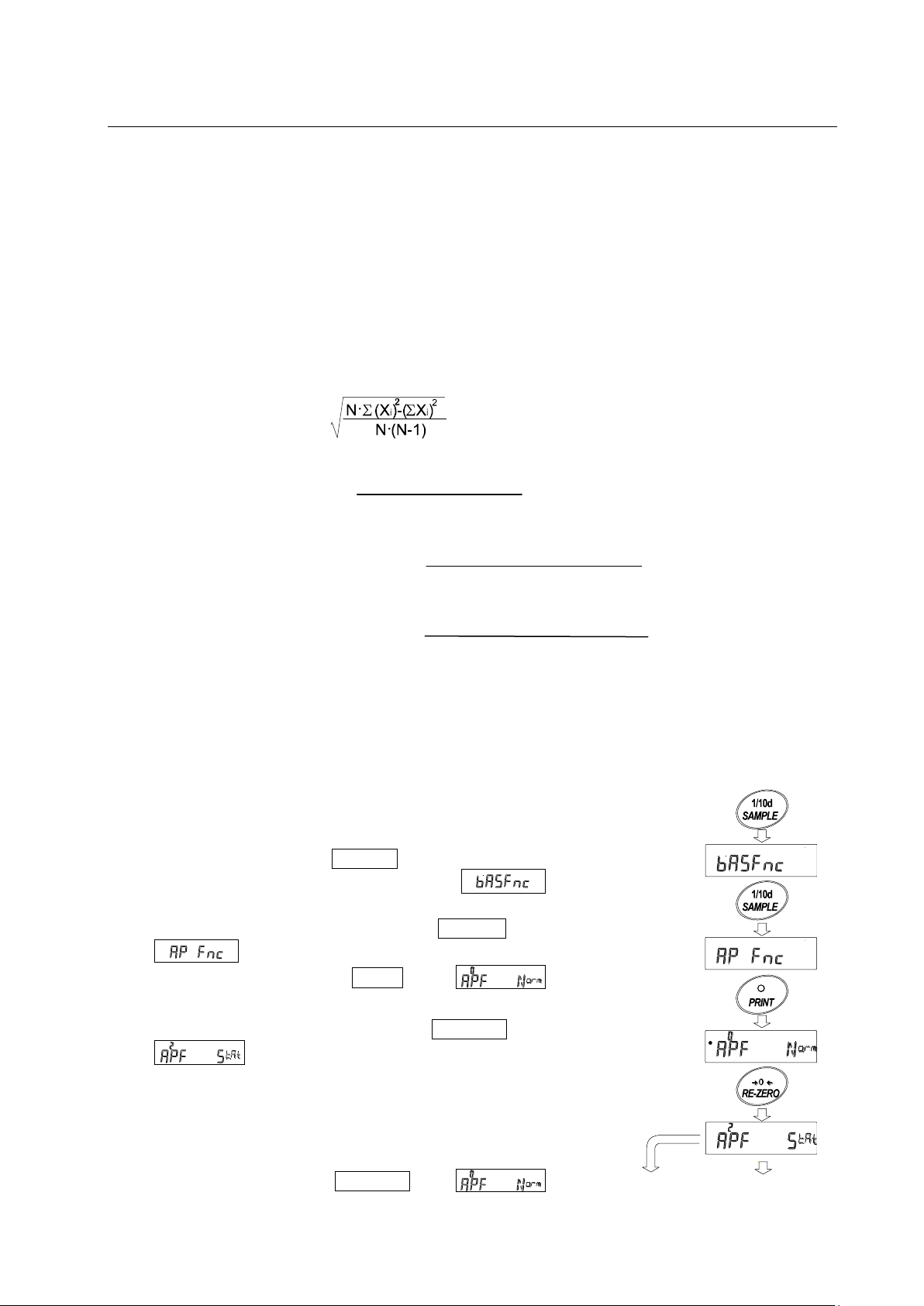

6-5 Statistik-Berechnungsmodus

wobei Xi der i-te Wägewert und

N die Anzahl der Daten ist.

x 100 (%)

To store the setting,

go to step 7.

To select statistical

items to output,

go to step 5.

Press and hold

Press several times

Drücken und

gedrückt halten

Mehrmals drücken

Zum Speichern der Einstellung

mit Schritt 7

fortfahren.

Fahren Sie mit

Schritt 5 fort, um

auszugebende

statistische

Angaben

auszuwählen.

Im Modus statistische Berechnungen werden statistische Berechnungen zu den Wägedaten durchgeführt und die Ergebnisse angezeigt oder ausgegeben. Um im Modus statistische Berechnungen zu arbeiten, stellen Sie den Parameter „Anwendung (apf)“ von „Anwendung (ap fnc)“ in der Funktionstabelle wie nachfolgend beschrieben auf „2“. Die verfügbaren statistischen Angaben sind Anzahl der Daten, Summe, Maximum, Minimum, Bereich (Maximum-Minimum), Durchschnitt, Standardabweichung, Variationskoeffizient und relativer Fehler. Die zu übermittelnden statistischen Angaben können in den vier Modi der Funktionstabelle ausgewählt werden.

 Falsch eingegebene Daten können unmittelbar nach der Eingabe mit den Tasten gelöscht werden.  Durch das Ausschalten der Waage werden die statistischen Daten gelöscht.  Die Standardabweichung, der Variationskoeffizient und relative Fehler werden mit der

folgenden Formel berechnet:

Standardabweichung =

Standardabweichung

Variationskoeffizient (CV) =

Relativer Fehler des Maximalwerts =

Durchschnitt

Maximalwert - Durchschnitt

Durchschnitt

Relativer Fehler des Minimalwerts =

Anmerkung Wenn Daten mit ausgeschalteten Minimalgewichtswert in der statistischen Berechnung verwendet werden, so werden die Ergebnisse mit dem ausgeschalteten Minimalgewichtswert angezeigt. (Der Minimalgewichtswert wird abgerundet.)

6-5-1 Erste Schritte

Wechseln in den Modus statistische Funktion (Änderung der Funktionstabelle)

1 Drücken Sie die Taste SAMPLE und halten Sie sie

gedrückt, bis in der Funktionstabelle angezeigt wird. Lassen Sie dann die Taste los.

2 Drücken Sie mehrmals die Taste SAMPLE, um

3 Drücken Sie die Taste PRINT, um

anzuzeigen.

4 Drücken Sie mehrmals die Taste RE-ZERO, um

Fahren Sie mit Schritt 5 fort, um auszugebende

statistische Angaben auszuwählen.

Zum Speichern des Statistikfunktionsmodus fahren

Sie mit Schritt 7 fort.

Zum Ausschalten des Statistik-Berechnungsmodus

drücken Sie die Taste RE-ZERO, um auszuwählen.

Minimalwert - Durchschnitt

Durchschnitt

anzuzeigen.

Auswählen der auszugebenden statistischen Angaben

Parameter

Beschreibung

Anzahl der Daten, Summe

Anzahl der Daten, Summe Maximum, Minimum, Bereich (Maximum – Minimum), Durchschnitt

Anzahl der Daten, Summe Maximum, Minimum, Bereich (Maximum – Minimum), Durchschnitt, Standardabweichung, Variationskoeffizient

Anzahl der Daten, Summe Maximum, Minimum, Bereich (Maximum – Minimum), Durchschnitt, Standardabweichung, Variationskoeffizient Relativer Fehler des Maximalwerts, relativer Fehler des Minimalwerts

5 Drücken Sie die Taste SAMPLE, um

anzuzeigen.

6 Drücken Sie die Taste RE-ZERO, um die zu

auszugebenden Angaben auszuwählen.

Im Beispiel wurde ausgewählt, um die Angaben

Anzahl der Daten, Summe, Maximum, Minimum, Bereich (Maximum – Minimum) und Durchschnitt auszuwählen.

7 Drücken Sie die Taste PRINT, um die Einstellung zu speichern.

Anmerkung Der Modus statistische Berechnungen wird durch Betätigung der Taste ON:OFF oder durch Einschalten des Stroms aktiviert.

8 Drücken Sie die Taste CAL, um in den Wägemodus zurückzukehren.

Auswählen der Einheit

9 Drücken Sie die Taste MODE, um die Einheit auszuwählen, die im

Modus statistische Berechnungen verwendet werden soll. Im Beispiel auf der rechten Seite wurde Gramm (g) ausgewählt.

Anmerkungen Nach der Eingabe der Daten ist die Auswahl der Einheit mit der Taste MODE nicht möglich. In diesem Fall löschen Sie die Daten wie auf Seite 22 beschrieben und wählen Sie die Einheit mit der Taste MODE aus.

Wenn die im Modus statistische Berechnungen zu verwendende Einheit mit dem Einschalten des Stromes eingeschaltet werden soll, wählen Sie die Einheit vorher mit „Unit (Unit)“ in der Funktionstabelle aus.

6-5-2 Verwendung des Modus für statistische Berechnungen

Eingabe von Daten für statistische Berechnungen

Verwenden Sie die folgenden Tasten zur Bedienung des Modus statistische Berechnungen.

MODE-Taste ............. Wechselt, wenn Daten eingegeben wurden, mit jedem Tastendruck

zwischen den angezeigten Angaben (Wägemodus, statistische Werte und Datenbearbeitung).

Wählt die Einheit aus, wenn keine Daten eingegeben wurden.

SAMPLE-Taste ......... Schaltet im Wägemodus den Mindestwägewert ein oder aus.

RE-ZERO-Taste ....... Stellt im Wägemodus die Anzeige auf Null.

PRINT-Taste ............. Gibt im Wiegemodus die Anzahl der Daten und die Wägedaten aus und

nimmt die Wägedaten in die statistische Berechnung auf. (Die Ausgabe ist wegen der Hinzufügung der Anzahl der Daten nicht in dem in der Funktionstabelle beschriebenen Datenformat enthalten.)

Gibt die statistischen Werte aus, während sie angezeigt werden. (Die Ausgabe steht nicht in dem in der Funktionstabelle beschriebenen Datenformat.)

CAL-Taste ................. Bewirkt die Rückkehr zum Wägemodus.

Symbol

Statistische Angabe

5um

Summe

1max

Maximum

1min

Minimum

Bereich (Maximum – Minimum)

1ave

Durchschnitt

15d

Standardabweichung

1Cv

Variationskoeffizient

Mmax %

Relativer Fehler des

Maximalwerts

Mmin %

Relativer Fehler des

Minimalwerts

Ausgabebeispiel

To delete the latest data

To clear the statistical data

Displays the statistical results selected in the function table

Outputs the results

Sample

Weighing pan

Waagschale Probe

FunktionstabellenParameter

Zeigt das in der Funktionstabelle ausgewählte Statistik-Ergebnis an

Ausgabe der Ergebnisse.

Löschen der Statistikdaten

Löschen der letzten Daten

1 Drücken Sie die Taste RE-ZERO, um die Anzeige auf Null

zu stellen.

2 Legen Sie eine Probe in die Waagschale und warten

Sie, bis die Stabilisierungsanzeige erscheint.

3 Drücken Sie die Taste PRINT, um die angezeigten Daten

in die statistische Berechnung aufzunehmen. Die Zahl in der linken oberen Ecke der Anzeige erhöht sich um 1.

4 Wiederholen Sie bei jedem Wägevorgang die Schritte

1 bis 3.

Ausgabe der statistischen Ergebnisse

5 Jedes Mal, wenn die Taste MODE gedrückt wird, wechselt

die Anzeige zwischen den Ergebnissen wie in den „Ausgabeelementen Statistik-Funktionsmodus (5taf)“,

und .

Anmerkungen Wenn die Anzahl der Daten 1 beträgt, wird der Variationskoeffizient als - - - - - - - angezeigt.

Beträgt der Durchschnitt 0, wird der Variationskoeffizient als - - - - - - - angezeigt.

Die Statistik-Angaben werden in der linken oberen Ecke der Anzeige mit folgenden Symbolen bezeichnet.

6 Drücken Sie zur Ausgabe die Taste

PRINT, während die Angaben angezeigt

werden.

Löschen der letzten Daten

Press several times

Mehrmals drücken

Press several times

Mehrmals drücken

Wenn die falschen Daten eingegeben wurden, können sie gelöscht und aus der Statistik-Berechnung herausgenommen werden. Es können nur die jeweils letzten Daten gelöscht werden.

1 Drücken Sie im Wägemodus mehrmals die Taste

MODE, um 1 anzuzeigen.

2 Drücken Sie die Taste PRINT, um

anzuzeigen.

3 Drücken Sie die Taste RE-ZERO, um

anzuzeigen.

4 Drücken Sie die Taste PRINT, um die letzten Daten zu

löschen und aus der Statistik-Berechnung herauszunehmen.

Die Anzahl der Daten verringert sich um 1, wenn die

Waage in den Wägemodus zurückkehrt.

Löschen der statistischen Angaben

Alle statistischen Angaben werden gelöscht und als Anzahl der Daten wird 0 (Null) angezeigt.

1 Drücken Sie im Wägemodus mehrmals die Taste

MODE, um anzuzeigen.

2 Drücken Sie die Taste PRINT, um anzuzeigen.

3 Drücken Sie die Taste RE-ZERO, um

anzuzeigen.

4 Drücken Sie die Taste PRINT, um die statistischen

Angaben zu löschen.

Als Anzahl der Daten wird 0 (Null) angezeigt, wenn

die Waage in den Wägemodus zurückkehrt.

Return to the weighing mode

Press several times

Press and hold

Press several times

Taste drücken und gedrückt

Mehrmals drücken

Zurück zum Wägemodus

6-6 Modus für statistische Berechnungen (Beispiel)

Hier wird als Beispiel für statistische Berechnungen das Mischen von mehreren Formeln wie Medizin beschrieben. Der Mischvorgang wird von der Waage und dem Drucker aufgezeichnet. In unserem Beispiel sind die HR-250AZ und der AD-8121B (Dump-Druckmodus) über die serielle Schnittstelle RS-232C verbunden.

6-6-1 Erste Schritte

Änderung der Funktionstabelle

Änderungen: ● Modus für statistische Berechnungen aktivieren

● „Zero after output“ aktivieren

Modus für statistische Berechnungen aktivieren

1 Öffnen Sie das Menü für die Funktionstabelle. Drücken Sie die Taste SAMPLE und halten Sie sie

gedrückt, bis in der Funktionstabelle angezeigt wird. Lassen Sie dann die Taste los.

2 Wählen Sie die Anwendungs-Funktion aus. Drücken Sie mehrmals die Taste SAMPLE, um

anzuzeigen. Drücken Sie dann die Taste

PRINT, um anzuzeigen.

3 Stellen Sie den Anwendungs-Funktionsparameter auf

„2“ ein.

Drücken Sie die Taste RE-ZERO, um

anzuzeigen. Drücken Sie die Taste PRINT, um die Änderung zu bestätigen. Danach wird ,

angezeigt.

„Zero after output“ aktivieren

4 Wählen Sie „Zero after output“.

Drücken Sie mehrmals die Taste SAMPLE, um

anzuzeigen. Drücken Sie dann die Taste PRINT, um

anzuzeigen, und drücken Sie mehrmals die

Taste SAMPLE, um anzuzeigen.

5 „Zero after output“ aktivieren.

Drücken Sie die Taste RE-ZERO, um

anzuzeigen. Drücken Sie anschließend die Taste PRINT, um die Änderung zu bestätigen.

Danach wird , angezeigt.

Zum Wägemodus zurückkehren

6 Drücken Sie die Taste CAL, um in den Wägemodus

zurückzukehren.

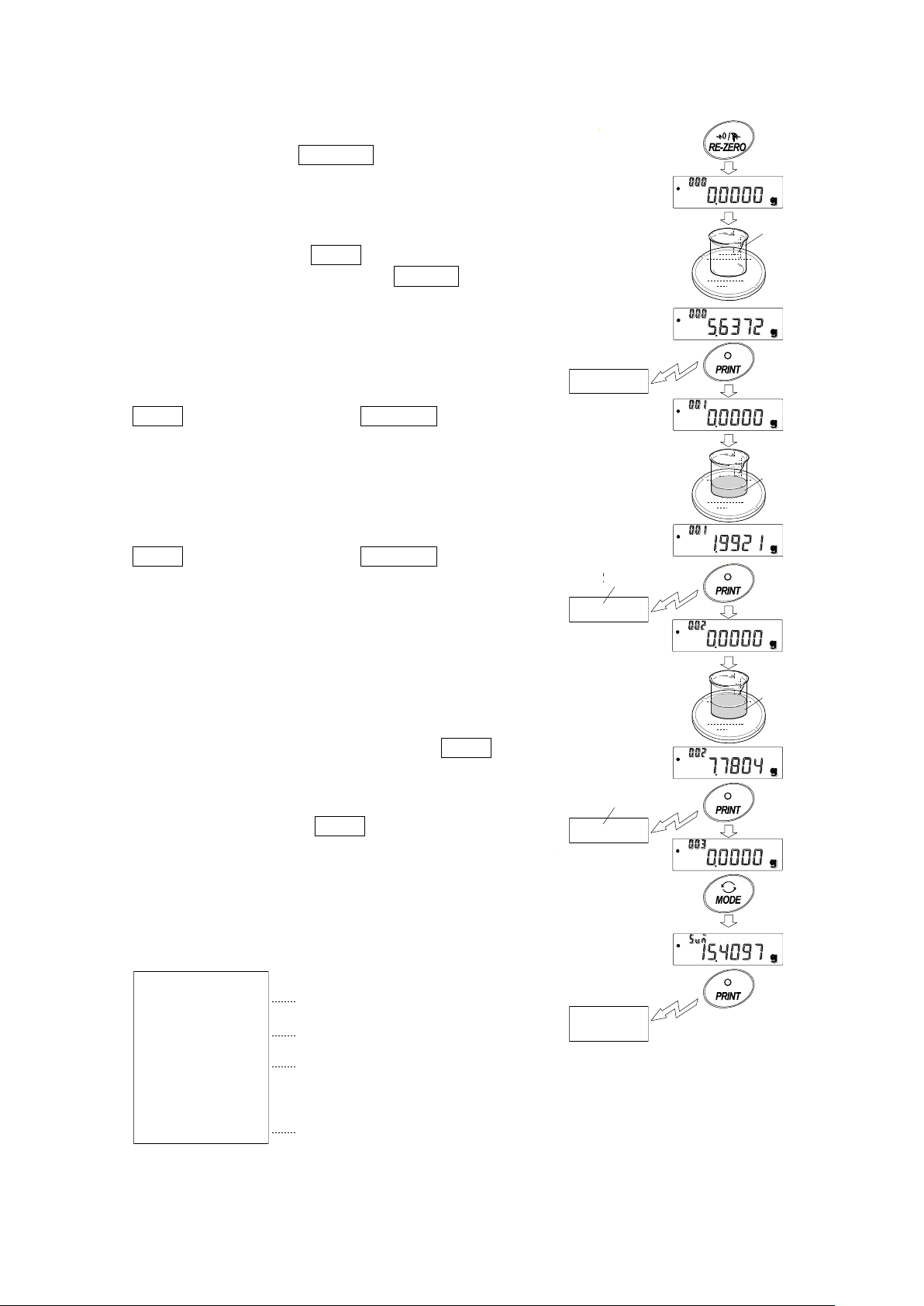

6-6-2 Verwendung des Modus für statistische Berechnungen

Container

Formula 1

Formula 1+2

Sample 1

Sample 2

N0 . 1 ST , + 00 5 . 6 3 72 g

N0 . 2 ST , + 00 1 . 9 9 21 g

N0 . 3 ST , + 00 7 . 7 8 04 g

N 3 SUM

ST , + 00 + 15. 409 7 g

Formel 1

Formel 1+2

Probe 2

Probe 1

Behälter

Tare value Formula 1

Formula 2

Total weight

No . 1 ST, + 0 0 5 . 6 3 7 2 g No . 2 ST, + 0 0 1 . 9 9 2 1 g No . 3 ST, + 0 0 7 . 7 8 0 4 g

N 3 SUM +1 5 . 4 0 9 7 g 　

Tara-Wert

Formel 1

Formel 2

Gesamtgewicht

1 Drücken Sie die Taste RE-ZERO, um die Anzeige auf

2 Stellen Sie einen Behälter auf die Waagschale.

Drücken Sie die Taste PRINT, um das Gewicht zu

Der Tara-Wert wird ausgegeben, wenn das

3 Wägen Sie die Mischung 1 und drücken Sie die Taste

Der Gewichtswert wird ausgegeben, wenn das

4 Wägen Sie die Mischung 2 und drücken Sie die Taste

Der Gewichtswert wird ausgegeben, wenn das

5 Falls noch weitere Mischungen hinzugefügt werden

6 Nach dem Mischen drücken Sie die Taste MODE, um

7 Drücken Sie die Taste PRINT, um die Anzahl der

Null zu stellen.

löschen (tarieren). Die Waage zeigt 0,0000 g an. (Der Tara-Wert wird gespeichert.)

Peripherie-Ausgabegerät angeschlossen ist.

PRINT. Die Waage zeigt 0,0000 g an. (Der Gewichtswert der Mischung 1 wird gespeichert)

Peripherie-Ausgabegerät angeschlossen ist.

PRINT. Die Waage zeigt 0,0000 g an. (Der Gewichtswert der Mischung 2 wird gespeichert)

Peripherie-Ausgabegerät angeschlossen ist.

sollen, wiederholen Sie Schritt 4.

die statistischen Ergebnisse anzuzeigen.

gespeicherten Daten einschließlich des Tara-Wertes und das Gesamtgewicht auszugeben.

Ausgabebeispiel

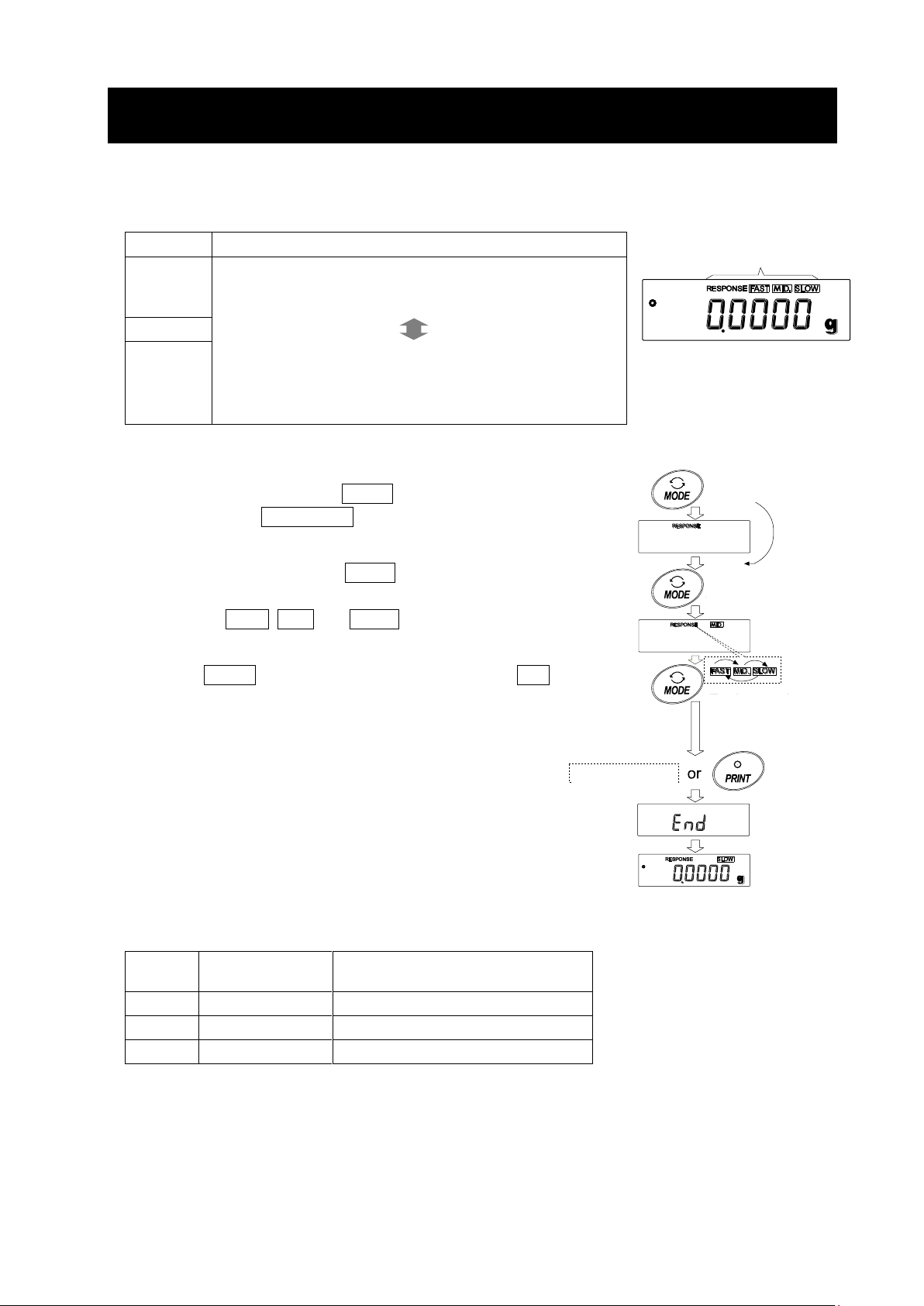

7. REAKTIONSANPASSUNG

Beschreibung

FAST

Schnelle Reaktion, jedoch anfällig gegenüber Zugluft und Vibrationen. Geeignet für die Festlegung des Sollgewichts.

MID.

SLOW

Langsame Reaktion, jedoch wenig anfällig gegenüber Zugluft und Vibrationen. Geeignet für Wägevorgänge, bei denen eine stabile Anzeige erforderlich ist.

Cond (Zustand)

5pd (Anzeige-

Aktualisierungsrate)

FAST 0 1 (10 Mal/Sekunde)

MID. 1 0 (5 Mal/Sekunde)

SLOW 2 0 (5 Mal/Sekunde)

Taste drücken und gedrückt halten

Mit jedem Drücken der Taste werden die Indikatoren umgeschaltet

Nach einer Weile

Taste loslassen und erneut drücken

Response indicators

Reaktionsanzeigen

Diese Funktion stabilisiert den Wägewert, indem sie die Auswirkungen von Zugluft und Vibrationen, die am Standort der Waage auftreten, auf den Wägevorgang verringert.

Die Funktion hat die folgenden drei Stufen und kann durch einfachen Tastenbetrieb geändert werden.

Bedienung

1 Drücken Sie die Taste MODE und halten Sie sie

gedrückt, bis RESPONSE angezeigt wird. Lassen Sie nun die Taste los.

2 Drücken Sie die Taste MODE, um die Stufe der

Reaktionsanpassung auszuwählen. Sie können zwischen FAST, MID. und SLOW wählen.

3 Nach einigen Sekunden ohne Aktivität, oder wenn die

Taste PRINT gedrückt wird, zeigt die Waage end an. Dann kehrt sie in den Wägemodus zurück und zeigt die aktualisierte Anpassungsanzeige an. Die Anpassungsanzeige bleibt für eine Weile sichtbar.

Anmerkung Die Einstellung der Reaktionsanpassung verändert

automatisch die Parameter „Zustand (Cond)“ und „Anzeige-Aktualisierungsrate (5pd)“ von „Umgebung,

Anzeige (ba5fnc)“ in der Funktionstabelle, und zwar wie folgt:

Wenn die Waage mit anderen Einstellungskombinationen verwendet werden soll, stellen Sie alle Parameter in der Funktionstabelle ein.

8. KALIBRIERUNG

Modell

Geeignete Kalibriergewichte

Anpassungsbereich

HR-250AZ / HR-250A

250 g, 200 g, 100 g, 50 g

-0,0150 g bis +0,0150 g

HR-251AZ / HR-251A

250 g, 200 g, 100 g, 50 g, 20 g

HR-150AZ / HR-150A

150 g, 100 g, 50 g

HR-100AZ / HR-100A

100 g, 50 g

8-1 Kalibriermodus

Die Waage hat folgende Modi:

 Kalibrierung mithilfe der internen Masse (Kalibrierung per Tastendruck, nur für die HR-AZ-Serie)  Kalibrierung mithilfe eines externen Gewichts

Überprüfung der Kalibrierung mithilfe eines externen Gewichts. (Bei der Überprüfung der

Kalibrierung erfolgt keine Kalibrierung.)

Fachbegriffe

Die Fachbegriffe sind wie folgt definiert: Externes Gewicht = Ein Gewicht, das Sie haben. Es wird als Kalibrierungsgewicht bezeichnet,

wenn es zur Kalibrierung verwendet wird. Kalibriergewicht = Ein zur Kalibrierung verwendetes Gewicht Sollgewicht = Ein zur Überprüfung der Kalibrierung verwendetes externes Gewicht

Vorsicht

 Vergewissern Sie sich, dass der mitgelieferte große Windschutz installiert wurde.

 Die Kalibrierung stellt die Waage für exakte Wägevorgänge ein.

Zusätzlich zur Kalibrierung in regelmäßigen Abständen und vor jedem Gebrauch müssen Sie

die Waage kalibrieren, wenn:

• Sie zum ersten Mal aufgestellt wird,

• Ihr Standort verändert wurde,

• Sich die Umgebung verändert hat.  Sorgen Sie dafür, dass die Waage während der Kalibrierung weder Vibrationen noch Zugluft

ausgesetzt ist.

 Zur Ausgabe der Daten für GLP über die serielle Schnittstelle RS-232C wählen Sie die

Einstellung „GLP-Ausgabe (info)“ unter „Datenausgabe (dout)“. Einzelheiten siehe „10. FUNKTIONSTABELLE“. Zum Anzeigen der GLP-Ausgabe wird ein Drucker oder PC benötigt.

 Eine Überprüfung der Kalibrierung kann nur durchgeführt werden, wenn „GLP-Ausgabe

(info)“ unter „Datenausgabe (dout)“ auf „1“ oder „2“ eingestellt ist.

Vorsicht bei der Verwendung eines externen Gewichts

 Die Genauigkeit eines externen Gewichts wirkt sich auf die Wiegegenauigkeit aus. Verwenden

Sie ein geeignetes Gewicht wie in der nachstehenden Liste angegeben:

Fettgedrucktes Kalibrierungsgewicht: Werkseitige Einstellung Der Wert des Kalibriergewichts kann in dem oben genannten Bereich eingestellt werden.

 Die Anzeige bedeutet: „Die Waage erfasst Kalibrierdaten“.

Sorgen Sie dafür, dass die Waage weder Vibrationen noch Zugluft ausgesetzt ist, solange diese Anzeige zu sehen ist.

8-2 Kalibrierung mithilfe der internen Masse (Kalibrierung per

Tastendruck, nur für die HR-AZ-Serie)

Mit dieser Funktion wird die Waage mithilfe der internen Kalibriermasse kalibriert. Drücken Sie dafür die Taste CAL.

Anmerkung Stellen Sie die Nivellierungsfüße ein, sodass die Waage waagerecht steht, und vergewissern

Sie sich, dass die Blase in der Mitte der Wasserwaage liegt. Eine ungenaue Einstellung kann bei der Kalibrierung mit der internen Kalibriermasse zu einem Kalibrierungsfehler führen.

Bedienung

1 Schließen Sie den Wechselstromadapter an und lassen Sie die Waage mindestens 1 Stunde

lang aufwärmen, ohne etwas in die Waagschale zu legen. 2 Befestigen Sie den mitgelieferten Windschutz an der Waage und drücken Sie die CAL-Taste. 3 Die Waage zeigt Calin an und führt die Kalibrierung mithilfe der internen Kalibriermasse

durch. Sorgen Sie dafür, dass die Waage weder Vibrationen noch Zugluft ausgesetzt ist. 4 Die Waage zeigt nach der Kalibrierung end an. Ist der Parameter „GLP-Ausgabe (info)“ auf

der Funktionstabelle auf „1“ oder „2“ eingestellt, zeigt die Waage glp an und gibt über die

serielle Schnittstelle RS-232C einen „Kalibrierbericht“ aus oder speichert die Daten. Weitere

Details über das Format des Kalibrierberichts finden Sie im Abschnitt „11-2 GLP-Bericht“. 5 Die Waage kehrt nach der Kalibrierung automatisch wieder in den Wägemodus zurück.

Über die interne Kalibriermasse

Das Gewicht der internen Kalibriermasse kann sich verändern durch Korrosion, Alterung oder schädigende Einflüsse in der Betriebsumgebung. Überprüfen Sie die interne Kalibriermasse bitte regelmäßig. Korrigieren Sie wenn nötig den Wert der internen Masse. Einzelheiten hierzu finden im Abschnitt „8-4 Korrektur des internen Massenwerts: 1“ und „8-5 Korrektur des internen Massenwerts: 2“.

Um die Wägegenauigkeit zu gewährleisten, führen Sie bitte regelmäßige Überprüfungen und gegebenenfalls Korrekturen des internen Massenwerts durch.

Taste drücken und gedrückt halten

Taste loslassen

GLP-Ausgabe

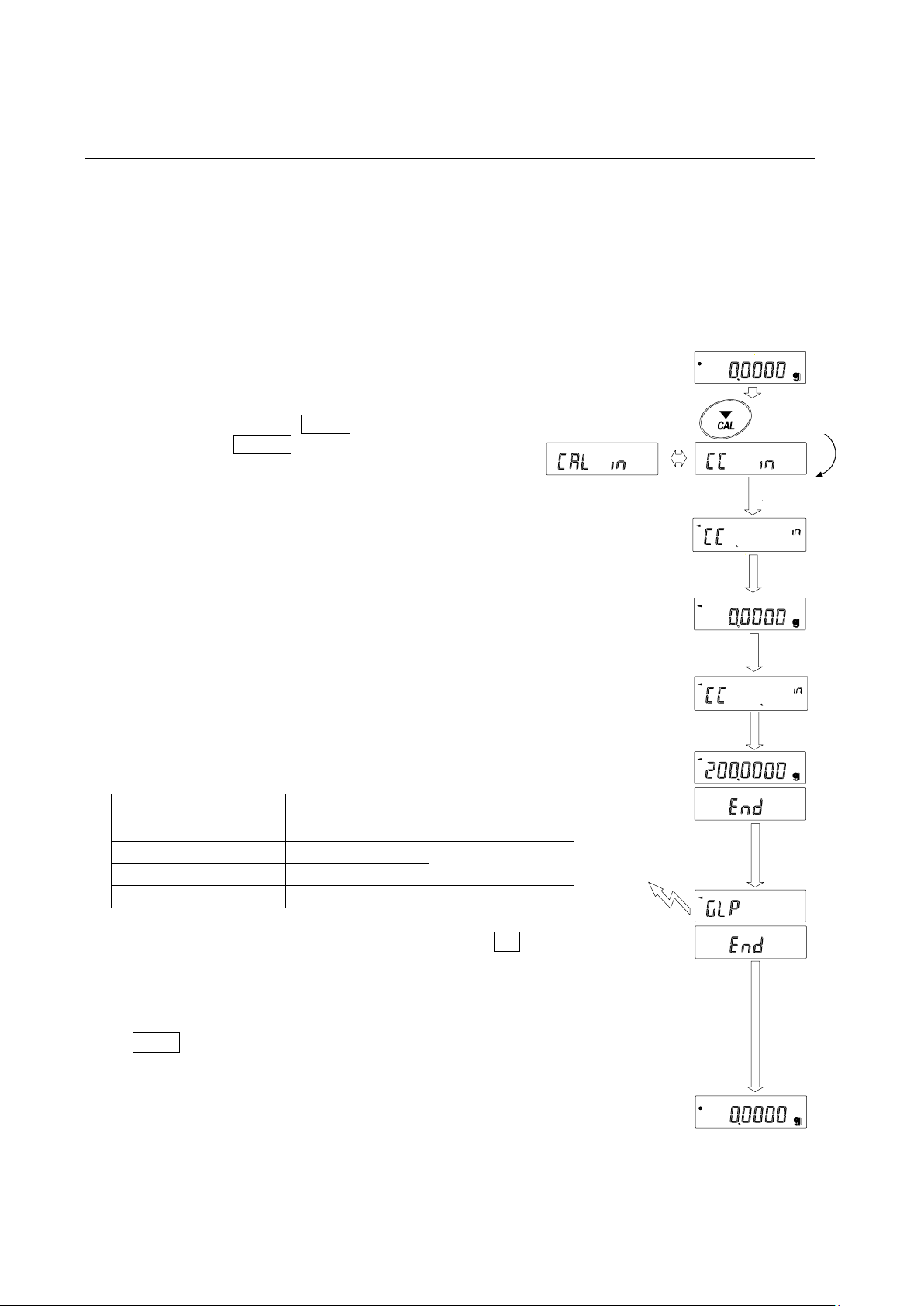

8-3 Überprüfung der Kalibrierung mithilfe der internen Masse

Modell

Interne

Kalibriermasse

Normalbereich

HR-100AZ / HR-150AZ

100,0000 g

±0,2 mg

HR-250AZ

200,0000 g

HR-251AZ

200,0000 g

±2 mg

(nur für die HR-AZ-Serie)

 Diese Funktion testet die Genauigkeit der Waage mithilfe der internen Kalibriermasse.  Der Kalibriertest führt keine Kalibrierung der Waage durch.  Steht nur zur Verfügung, wenn der Parameter „GLP-Ausgabe (info)“ auf „1“ oder „2“

eingestellt ist.

1 Schließen Sie den Wechselstromadapter an und lassen

Sie die Waage mindestens 1 Stunde lang aufwärmen.

2 Unter „9. FUNKTIONSTABELLE“ finden Sie

Hinweise zum Einstellen von „GLP-Ausgabe (info)“ auf „1“ oder „2“

3 Drücken Sie die Taste CAL und halten Sie sie

gedrückt, bis CC in angezeigt wird. Lassen Sie dann die Taste los.

4 Die Waage stellt sich auf den Nullpunkt ein. Vermeiden Sie Zugluft und Vibration, da diese das

Resultat beeinflussen können.

5 Die Messung des Nullpunkts wird angezeigt.

6 Die Waage wägt die interne Kalibriermasse. Vermeiden Sie Zugluft und Vibration, da diese das

Resultat beeinflussen können.

7 6 Der Wert der internen Kalibriermasse wird angezeigt.

Die Werte liegen im Normalbereich wie folgt:

8 Wenn die GLP-Ausgabe eingestellt ist, wird glp

angezeigt, der Kalibriertest wird über die RS-232C Schnittstelle ausgegeben. Beziehen Sie sich bitte auf „GLP-Ausgabe (info)“ der Funktionstabelle, „11-2 GLP-Bericht“. end erscheint nach der Kalibrierung.

9 Die Waage kehrt automatisch wieder in den Wägemodus

zurück.

Drücken und

gedrückt halten

Mehrmals

drücken

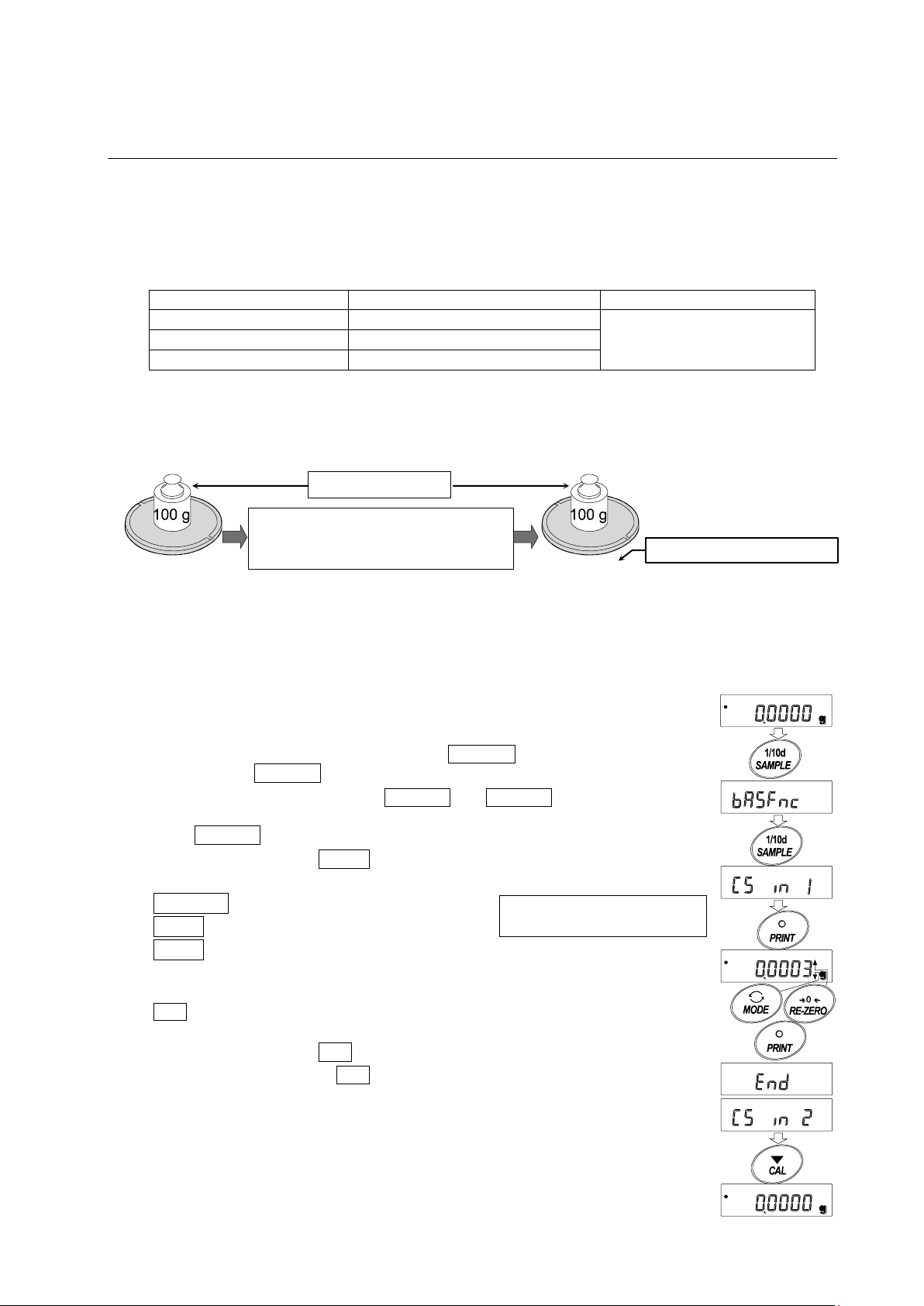

8-4 Korrektur des internen Massenwerts: 1 (nur für die

Modell

Korrektur-Referenzwert

Anpassungsbereich

HR-100AZ

100 g

-0,0150 g bis +0,0150 g

HR-150AZ

100 g

HR-250AZ / HR-251AZ

200 g

Korrigieren der internen Masse um +0,0003 g in 100 g. Kalibrierung mit der korrigierten internen Masse.

Gleiche Masse

100,0000 g

100,0003 g

Korrigierter Massenwert

Die Waage zeigt Folgendes an: -0,0150 g nach +0,0150 g.

HR-AZ-Serie)

 Bei den Waagen der HR-AZ-Serie können Sie den Wert der internen Kalibriermasse mithilfe

eines externen Gewichts korrigieren.

Methode 1: Kalibrieren Sie die Waage mit der internen Kalibriermasse. Wiegen Sie das externe

Gewicht. Berechnen Sie den Korrekturwert, und speichern Sie diesen in der Waage.

 Der einstellbare Bereich der internen Kalibriermasse ist wie folgt:

Bedienung

Beispiel: Korrektur des Gewichtswerts mit der HR-150AZ um +0,0003 g in 100 g.

Bei Korrektur des Gewichtswerts um +0,0003 g in 50 g benutzen Sie bitte den Korrekturwert von +0,0006 g, da der Korrektur-Referenzwert als 100 g angegeben ist.

1 Führen Sie die Kalibrierung mit der internen Kalibriermasse durch

(Kalibrierung per Tastendruck Kalibrierung). Platzieren Sie das

externe Gewicht in die Waagschale, um den Korrekturwert zu

erhalten. 2 In der werkseitigen Einstellung kann die Waage den Wert der

internen Kalibriermasse nicht korrigieren. Lesen Sie Abschnitt „9.

FUNKTIONSSCHALTER UND INITIALISIERUNG“ und stellen Sie

den Korrekturschalter für den Wert der internen Masse auf 1 ein. 3 Im Wägemodus drücken Sie die Taste SAMPLE und halten sie

gedrückt, bis ba5fnc im Display erscheint. 4 Drücken Sie mehrmals die Taste SAMPLE, bis C5 in 1 angezeigt

wird.

Falls C5 in 1 nicht angezeigt wird, führen Sie Schritt 2 durch. 5 Drücken Sie die Taste PRINT. Korrigieren Sie den Wert der interen Kalibriermasse mit den folgenden Tasten:

RE-ZERO-Taste Den Wert um 1 erhöhen.

MODE-Taste Den Wert um 1 verringern.

PRINT-Taste Den Korrekturwert speichern, und den

nächsten Schritt der Funktionstabelle anzeigen.

CAL-Taste Den Arbeitsschritt abbrechen und

zum Wägemodus zurückkehren. 6 Drücken Sie die Taste CAL, um in den Wägemodus zurückzukehren. 7 Drücken Sie die Taste CAL, um eine Kalibrierung mit der internen

Masse durchzuführen.

8 Vergewissern Sie sich, dass der Wert der internen

Kalibriermasse richtig korrigiert wurde, indem Sie das externe Gewicht in die Waagschale legen. Wenn der Wert der internen Kalibriermasse nicht korrigiert wurde, wiederholen Sie bitte den vorherigen Ablauf, um den Korrekturwert anzugleichen.

8-5 Korrektur des internen Massenwerts: 2 (nur für die

Modell

Geeignete Kalibriergewichte

Anpassungsbereich

HR-100AZ

100 g, 50 g

-0,0150 g bis +0,0150 g

HR-150AZ

150 g, 100 g, 50 g

HR-250AZ

250 g, 200 g, 100 g, 50 g

HR-251AZ

250 g, 200 g, 100 g, 50 g, 20 g

Kalibrierung mithilfe

eines externen Gewichts

Gewicht entfernen

Internen Massenwert anpassen

Kalibrierung mithilfe der internen Kalibriermasse

Drücken und

gedrückt halten

Mehrmals

drücken

Gewicht platzieren

HR-AZ-Serie)

 Bei den Waagen der HR-AZ-Serie können Sie den Wert der internen Kalibriermasse mithilfe

eines externen Gewichts korrigieren.

Methode 2: Kalibrieren Sie die Waage mit der externen Kalibriermasse. Die Waage führt eine

automatische Kalibrierung mit der internen Kalibriermasse durch, korrigiert den Wert für die interne Kalibriermasse und speichert die Werte intern. Der Korrekturwert bleibt auch dann in dem nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter entfernt wird.

 Geeignete Kalibriergewichte und der Anpassungsbereich sind in der folgende Tabelle aufgeführt:

Fettgedrucktes Kalibrierungsgewicht: Werkseitige Einstellung Der Wert des Kalibriergewichts kann in dem oben genannten Bereich

eingestellt werden.

Bedienung

1 In der werkseitigen Einstellung kann die Waage den Wert

der internen Kalibriermasse nicht korrigieren. Lesen Sie Abschnitt „9. FUNKTIONSSCHALTER UND INITIALISIERUNG“ und stellen Sie den Korrekturschalter für den Wert der internen Masse auf 1 ein.

2 Im Wägemodus drücken Sie die Taste SAMPLE und halten

sie gedrückt, bis ba5fnc im Display erscheint.

3 Drücken Sie mehrmals die Taste SAMPLE, bis C5 in 21

angezeigt wird. Falls C5 in 2 nicht angezeigt wird, führen Sie Schritt 1 durch.

4 Drücken Sie die Taste PRINT, um Cal 0 anzuzeigen.

Lesen Sie unter „8-6 Kalibrierung mithilfe eines externen Gewichts“ nach, um die Kalibrierung durchzuführen.

5 Entfernen Sie nach der Kalibrierung das Gewicht. Die

Waage zeigt an. Drücken Sie die Taste PRINT.

6 1Cal. erscheint auf dem Display, und die Waage

korrigiert den Wert der internen Kalibriermasse automatisch.

7 Nach der Korrektur des Wertes für die interne

Kalibriermasse zeigt die Waage CCal. in an, und die Kalibrierung wird mithilfe des Korrekturwertes für die interne Kalibriermasse automatisch durchgeführt.

8 Die Waage zeigt end an und kehrt automatisch wieder

in den Wägemodus zurück.

9 Vergewissern Sie sich, dass der Wert der internen

Kalibriermasse richtig korrigiert wurde, indem Sie das für den Korrekturvorgang verwendete externe Gewicht in die Waagschale legen.

Wenn der Wert der internen Kalibriermasse nicht korrigiert wurde, wiederholen Sie bitte den vorherigen Ablauf, um den Korrekturwert anzugleichen.

Taste drücken und gedrückt halten

Taste loslassen

Ein Gewicht auswählen

z. B. Kalibrierung

Gewichtswert

100,0012 g

Zur nächsten Seite

8-6 Kalibrierung mithilfe eines externen Gewichts

Mit dieser Funktion wird die Waage mithilfe eines externen Gewichts kalibriert.

Bedienung

1 Schließen Sie den Wechselstromadapter an und

lassen Sie die Waage mindestens 1 Stunde lang aufwärmen, ohne etwas in die Waagschale zu legen.

2 Drücken Sie die Taste CAL und halten Sie sie

gedrückt, bis Calout angezeigt wird. Lassen Sie dann die Taste los.

3 Die Waage zeigt Cal 0 an.

 Wenn Sie ein anderes Kalibriergewicht verwenden

möchten (siehe die Liste der geeigneten Gewichte auf Seite 26), drücken Sie die Taste SAMPLE und fahren Sie mit Schritt 4 fort.

 Wenn Sie das in der Waage gespeicherte

Kalibrierungsgewicht verwenden, fahren Sie mit Schritt 5 fort.

4 Geben Sie den Wert des Kalibriergewichts wie folgt an:

SAMPLE-Taste Zum Umschalten der Anzeige

auf: „Gewichtsauswahl-Modus) oder „Die letzten drei Stellen blinken“ (Wertanpassungs-Mo dus).

RE-ZERO-Taste (um den Wert zu erhöhen) MODE-Taste (um den Wert zu verringern)

Um das Kalibriergewicht

auszuwählen oder den Wert anzupassen.

PRINT-Taste Zum Speichern des neuen

Gewichtswerts. Der korrigierte Massenwert bleibt auch dann in dem nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter entfernt wird.

CAL-Taste Um den Vorgang abzubrechen

und zu Cal 0 zurückzukehren.

Calibration weight

From previous page

GLP output

Von voriger Seite

Kalibriergewicht GLP-Ausgabe

5 Vergewissern Sie sich, dass die Waagschale leer ist

und drücken Sie die Taste PRINT. Die Waage stellt sich auf den Nullpunkt ein. Sorgen Sie dafür, dass die Waage weder Vibrationen noch Zugluft ausgesetzt ist.

Die Waage zeigt den Wert des Kalibrierungsgewichts

an.

6 Legen Sie das angezeigte Kalibriergewicht in die

Waagschale und drücken Sie die Taste PRINT. Die Waage wiegt das Kalibrierungsgewicht. Sorgen Sie dafür, dass die Waage weder Vibrationen noch Zugluft ausgesetzt ist.

7 Die Waage zeigt end an. Nehmen Sie das

Gewicht von der Waagschale.

8 Wenn GLP-Ausgabe eingestellt wurde, zeigt die

9 Die Waage kehrt automatisch wieder in den

10 Legen Sie das Kalibriergewicht in die Waagschale

Waage 1 glp an und gibt „Kalibrierbericht“ aus.

Wägemodus zurück.

und vergewissern Sie sich, dass der angezeigte Wert innerhalb von 2 Stellen des vorgegebenen Werts liegt. Ist dies nicht der Fall, überprüfen Sie die Bedingungen in der Umgebung wie Zugluft und Vibrationen sowie die Waagschale. Wiederholen Sie dann die Schritte 1 bis 9.

Taste drücken und gedrückt halten

Taste loslassen

Ein Gewicht auswählen

z. B. Sollgewicht-Wert 100,0012 g

Zur nächsten Seite

8-7 Kalibriertest mithilfe eines externen Gewichts

Diese Funktion testet die Wägegenauigkeit der Waage mithilfe eines externen Gewichts und gibt die Ergebnisse an einen Drucker aus. Diese Option ist nur verfügbar, wenn der Parameter „GLP-Ausgabe (info)“ auf „1“ oder „2“ eingestellt ist. (Der Kalibriertest führt keine Kalibrierung der Waage durch.)

Bedienung

1 Schließen Sie den Wechselstromadapter an und

lassen Sie die Waage mindestens 1 Stunde lang aufwärmen, ohne etwas in die Waagschale zu legen.

2 Drücken Sie die Taste CAL und halten Sie sie

gedrückt, bis CCout angezeigt wird. Lassen Sie dann die Taste los.

3 Die Waage zeigt CC 0 an.

 Wenn Sie ein anderes Sollgewicht verwenden

möchten (siehe die Liste der geeigneten Gewichte auf Seite 26), drücken Sie die Taste

SAMPLE und fahren Sie mit Schritt 4 fort.

 Wenn Sie das in der Waage gespeicherte

Sollgewicht verwenden, fahren Sie mit Schritt 5 fort.

4 Geben Sie den Wert des Sollgewichts wie folgt an:

SAMPLE-Taste Zum Umschalten der Anzeige

auf: „Alle Segmente blinken“ (Sollgewicht-Auswah lmodus) oder „Die letzten drei Stellen blinken“ (Wertanpass ungs-Modus).

RE-ZERO-Taste (um den Wert zu erhöhen) MODE-Taste (um den Wert zu verringern) Um das Sollgewicht

auszuwählen oder den Wert anzupassen.

PRINT-Taste Zum Speichern des neuen

Gewichtswerts. Der korrigierte Massenwert bleibt auch dann in dem nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter entfernt wird.

CAL-Taste Um den Vorgang

abzubrechen und zu CC 0 zurückzukehren.

From previous page

Target weight

GLP output

Sollgewicht

GLP-Ausgabe

Von voriger Seite

5 Vergewissern Sie sich, dass die Waagschale leer ist und

drücken Sie die Taste PRINT. Die Waage stellt sich auf den Nullpunkt ein und zeigt den Messwert an. Sorgen Sie dafür, dass die Waage weder Vibrationen noch Zugluft ausgesetzt ist.

Die Waage zeigt das Sollgewicht an.

6 Legen Sie das angezeigte Sollgewicht in die Waagschale

und drücken Sie die Taste PRINT. Die Waage misst das Sollgewicht und zeigt den Messwert an. Sorgen Sie dafür, dass die Waage weder Vibrationen noch Zugluft ausgesetzt ist.

7 Die Waage zeigt end an. Nehmen Sie das Gewicht

von der Waagschale.

8 Wenn GLP-Ausgabe eingestellt wurde, zeigt die Waage glp1

an und gibt „Kalibriertestbericht“ aus.

9 Die Waage kehrt automatisch wieder in den Wägemodus

zurück.

Function table

　 To inhibit changes to the function table

　 To permit changes to the function table

Calibration using the internal mass (One-touch calibration)

　 To inhibit calibration using the internal mass

　 To permit calibration using the internal mass

Calibration using an external weight

　 To inhibit calibration using an external weight

　 To permit calibration using an external weight

Not used

Internal mass value correction

　 To inhibit correction

　 To permit correction

(The display shown left indicates the factory settings.)

(Die links dargestellte Anzeige zeigt die Werkseinstellungen.)

Funktionstabelle

0 Verhindert Änderungen an der Funktionstabelle

1 Erlaubt Änderungen an der Funktionstabelle

1 Erlaubt die Kalibrierung mithilfe der internen Kalibriermasse

0 Verhindert die Kalibrierung mithilfe der internen Kalibriermasse

0 Verhindert die Kalibrierung mithilfe eines externen Gewichts

1 Erlaubt die Kalibrierung mithilfe eines externen Gewichts

Kalibrierung mit der internen Kalibriermasse (Kalibrierung per Tastendruck)

Kalibrierung mithilfe eines externen Gewichtst

Nicht verwendet

Korrektur des Werts der internen Masse

0 Verhindert eine Korrektur

1 Erlaubt eine Korrektur

Function table

　 To inhibit changes to the function table

　 To permit changes to the function table

Not used

Calibration using an external weight

　 To inhibit calibration using an external weight

　 To permit calibration using an external weight

Not used

(The display shown left indicates the factory settings.)

(Die links dargestellte Anzeige zeigt die Werkseinstellungen.)

Funktionstabelle

0 Verhindert Änderungen an der Funktionstabelle

1 Erlaubt Änderungen an der Funktionstabelle

Nicht verwendet

Kalibrierung mithilfe eines externen Gewichts

0 Verhindert die Kalibrierung mithilfe eines externen Gewichts

1 Erlaubt die Kalibrierung mithilfe eines externen Gewichts

Nicht verwendet

9. FUNKTIONSSCHALTER UND INITIALISIERUNG

9-1 Erlaubnis oder Verbot

In der Waage sind Parameter gespeichert, die nicht unbeabsichtigt geändert werden dürfen. Es gibt zwei Schalter, die den Schutz dieser Parameter gewährleisten. Diese können auf „Erlaubnis“ oder „Verbot“ eingestellt werden. „Verbot“ schützt die Parameter gegen unbeabsichtigte Aktionen.

Schalter (HR-AZ-Serie)

Schalter (HR-A-Serie)

With these keys held down

Press the key

Halten Sie diese Tasten gedrückt

Drücken Sie die Taste

Bedienung

9-2 Initialisierung der Waage

Mit dieser Funktion werden folgende Parameter auf die werkseitigen Einstellungen zurückgesetzt.

Anmerkung Nach der Initialisierung müssen Sie die Waage kalibrieren.

Bedienung

1 Drücken Sie die Taste ON:OFF, um die Anzeige auszuschalten. 2 Drücken Sie die Tasten PRINT und SAMPLE und halten Sie sie gedrückt, und drücken Sie

dann die Taste ON:OFF. Die Waage zeigt p5 an.

3 Drücken Sie die Taste PRINT. Die Waage zeigt nun die Funktionsschalter an. 4 Stellen Sie die Schalter mithilfe der folgenden Tasten ein.

SAMPLE-Taste Zum Auswählen des Schalters zur Änderung des Parameters. Der

ausgewählte Schalter blinkt.

RE-ZERO-Taste Zum Ändern des Parameters des ausgewählten Schalters.

0: Um Änderungen zu verhindern. 1: Um Änderungen zu erlauben

PRINT-Taste Um den neuen Parameter zu speichern und in den Wägemodus

zurückzukehren.

CAL-Taste Um den Vorgang abzubrechen ( Clr wird angezeigt). Um in den

Wägemodus zurückzukehren, drücken Sie die Taste CAL erneut.

 Kalibrierdaten  Funktionstabelle  Wert der Probeneinheitsmasse (Zählmodus), Wert der Referenzmasse von 100 % (Prozentmodus)  Externes Kalibriergewicht  Einstellungen der Funktionsschalter  Statistische Daten  Wert der internen Masse (Nur für die HR-AZ-Serie)

1 Drücken Sie die Taste ON:OFF, um die Anzeige

auszuschalten.

2 Drücken Sie die Tasten PRINT und SAMPLE und

halten Sie sie gedrückt, und drücken Sie dann die

Taste ON:OFF. Die Waage zeigt p5 an. 3 Drücken Sie die Taste SAMPLE, um Clr anzuzeigen. 4 Drücken Sie die Taste PRINT.

Um diesen Vorgang abzubrechen, drücken Sie die

Taste CAL. 5 Drücken Sie die Taste RE-ZERO. 6 Drücken Sie die Taste PRINT, um die Waage zu

initialisieren.

Die Waage kehrt automatisch wieder in den

Wägemodus zurück.

Start, aus dem Wägemodus

Drücken und

gedrückt halten

Mehrmals

drücken

Klasse

Ende, zum Wägemodus

Element

„Datenausgabemodus“

Parameter

„Autodruck-Modus A“

Ein Mal drücken

Zwei Mal drücken

Parameter

„10 Stellen“

Element „Autodruck-Differen“

Element

10. FUNKTIONSTABELLE

Anzeige/Taste

Beschreibung

Das Symbol „ “ zeigt, dass der angezeigte Parameter wirksam ist.

Durch Drücken und Gedrückthalten im Wägemodus wird der Modus Funktionstabelle ausgewählt. Auswahl der Klasse oder des Elements im Modus Funktionstabelle.

Änderung des Parameters.

Wenn eine Klasse angezeigt ist, wird ein Element in eine Klasse eingefügt. Wenn ein Element angezeigt ist, wird der neue Parameter gespeichert und die nächste Klasse angezeigt.

Wenn ein Element angezeigt ist, wird der neue Parameter storniert und die nächste Klasse angezeigt. Wenn eine Klasse angezeigt ist, wird der Modus Funktionstabelle verlassen, und die Waage kehrt in den Wägemodus zurück.

Die Funktionstabelle zeigt die in der Waage gespeicherten Parameter an oder überschreibt sie. Die gespeicherten Parameter bleiben auch dann im nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter entfernt wird.

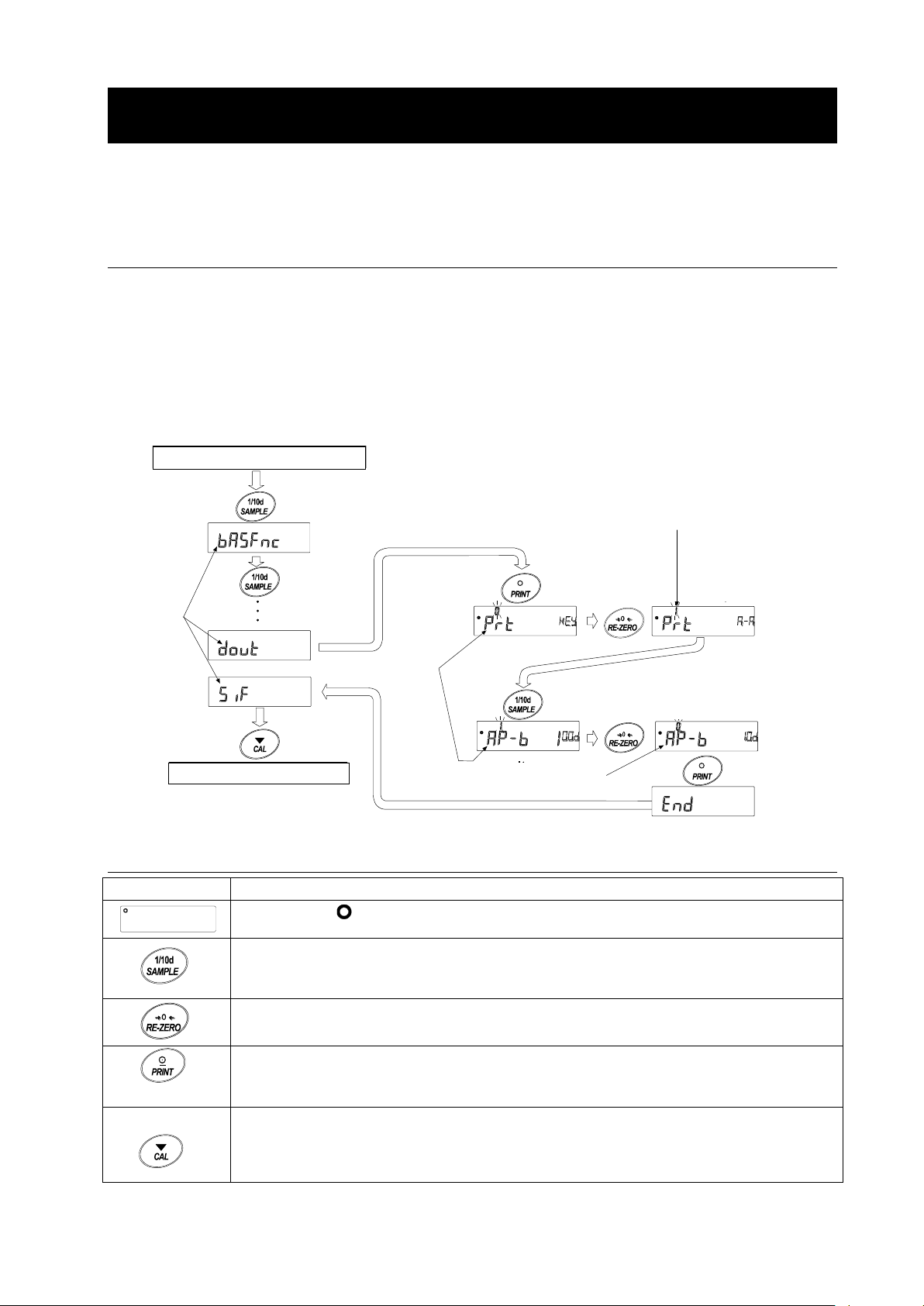

10-1 Aufbau und Abfolge der Funktionstabelle

Das Menü der Funktionstabelle besteht aus zwei Ebenen. Die erste ist die Ebene der „Klasse“, die zweite die Ebene der „Elemente“. In jedem Element ist ein Parameter gespeichert.

Beispiel

In diesem Beispiel wird die „Art der Datenausgabe“ auf „Autodruck A“ und die „Autodruck-Differenz“ auf „10 Stellen“ eingestellt.

10-2 Anzeige und Tasten

10-3 Einzelheiten der Funktionstabelle

Klasse

Element und Parameter

Beschreibung

ba5fnc UmgebungsAnzeige

Cond

Zustand

Schnelle Reaktion, sensibler Wert FAST

Mit „Hold 1“ Einstellung der durchschnittlichen Zeit.

MID.

Langsame Reaktion, stabiler Wert SLOW

5t-b

Stabilitätsbandbreite 0

Der stabile Bereich liegt bei ±1 Stelle

Die Stabilisierungsanzeige leuchtet auf, wenn die Anzeigenfluktuation innerhalb des Bereiches liegt. Mit „Hold 1“ Einstellung des Stabilisierungsbereichs.

Der stabile Bereich liegt bei ±3 Stellen

Hold

Haltefunktion

AUS

Hält die stabile Anzeige im Tiermodus fest. Mit „Hold 1“ wird HOLD eingeschaltet.

EIN

trc Nullpunktverfolgung

AUS

Beibehaltung der Nullanzeige durch Verfolgung der Nullverschiebung.

Normal

Stark

Sehr Stark

5pd

Anzeige-Aktualisieru

-ngsrate

5 Mal/Sekunde

Häufigkeit, mit der die Anzeige aktualisiert wird

10 Mal/Sekunde

pnt Dezimalzeichen

Punkt (.)

Dezimalpunkt-Format

Komma (,)

p-on

Automatische

Anzeige-EIN

AUS

Schaltet die Wägemodusanzeige ein, wenn der Wechselstromadapter angeschlossen ist.

EIN

poff Automatische

Anzeige-AUS

AUS

Schaltet die Anzeige nach 10 Minuten ohne Aktivität aus.

EIN (10 Minuten)

rng Anzeige bei Start

Anzeige zeigt an

Wählen Sie, ob der Mindestwägewert bei Start angezeigt werden soll oder nicht.

Anzeige zeigt nicht an

beep

Erklingt

Erklingt nicht

Wählen Sie, ob der Piepton erklingen soll oder nicht, wenn die Tasten bedient werden.

Erklingt

Cl adj * Uhr

Siehe „10-9 Uhr- und Kalenderfunktion“.

Bestätigt und stellt die Uhrzeit und das Datum ein. Die Uhrzeit und das Datum werden zu den Ausgabedaten hinzugefügt.

Cp fnc Vergleich

Vergleichsmodus

Kein Vergleich

Vergleich außer „nahe Null„ bei stabilem Wert oder bei Überbelastung

Vergleich einschließlich „nahe Null“ bei stabilem Wert oder bei Überbelastung

Kontinuierlicher Vergleich außer „nahe Null“

Kontinuierlicher Vergleich einschließlich „nahe Null“

bep-

LO-Summer

AUS

EIN

bepOK-Summer

AUS

EIN

bepHI-Summer

AUS

EIN

Cp Hi Obergrenze

Siehe „10-10 Vergleichsfunktion“. Cp lo

Untergrenze

*: Nur für die HR-AZ-Serie

: Werkseitige Einstellungen. Stelle ist die Einheit des Minimalen

Gewichtswerts

Klasse

Element und Parameter

Beschreibung

dout Datenausgabe

prt Datenausgabemodus

Tastenmodus

Taste PRINT kann nur gedrückts werden, wenn die Anzeige stabil ist.

Autodruck-Modus A (Referenz = Null)

Gibt Daten aus, wenn die Anzeige stabil ist und die Bedingungen ap-p, ap-b erfüllt sind sowie der Referenzwert erreicht wird.

Autodruck-Modus B (Referenz = der letzte stabile Wert)

Stream-Modus

Gibt die Daten mit der angegebenen Anzeige-Aktualisierungsraten aus. Beispiel: Wird verwendet bei Anschluss der AD-8920A Fernanzeige.

Tastenmodus B (sofort)

Taste PRINT kann unabhängig vom Zustand der Anzeige gedrückt werden.

Tastenmodus C (wenn stabil)

Taste PRINT kann sofort gedrückt werden, wenn die Anzeige stabil ist, oder das Gerät wartet, bis die Anzeige stabil ist.

Intervall-Ausgabemodus

Verwendet den IntervallAusgabemodus.

ap-p Autodruck-Polarität

Nur plus

Anzeigewert>Referenz

Nur minus

Anzeigewert<Referenz

Beides

Unabhängig vom angezeigten Wert

ap-b Autodruck-Differenz

10 Stellen

Differenz zwischen Referenzwert und angezeigtem Wert

100 Stellen

1000 Stellen

int Intervallzeit

Jede Bildschirmaktualisierung

Intervallzeit für den Intervall-Ausgabemodus (Mit prt 3)

2 Sekunden

5 Sekunden

10 Sekunden

30 Sekunden

1 Minute

2 Minuten

5 Minuten

10 Minuten

5-td* Zeit/Datum-Ausgabe

Keine Ausgabe

Nur Zeit

Nur Datum

Zeit und Datum

5-id ID-Nummernausgabe

Keine Ausgabe

Wählt aus, ob die ID-Nummer ausgegeben wird oder nicht.

Ausgabe

pU5e Datenausgabe Pause

Keine Pause

Wählt das Datenausgabe-Intervall aus.

Pause (1,6 Sekunden)

at-f Selbsttätige Zuführung

Nicht verwendet

Wählt aus, ob eine selbsttätige Zuführung durchgeführt wird oder nicht.

Verwendet

info GLP-Ausgabe

Keine Ausgabe

Wählt das Ausgabeformat für den GLP/GMP-Konformitätsbericht aus.

AD-8121-Format

Allgemeines Datenformat

ar-d Null nach Ausgabe

Nicht verwendet

Automatische Nullanpassung nach Ausgabe.

Verwendet

5if Serielle

Schnittstelle

bp5 Baudrate

600 bps

1200 bps

2400 bps

4800 bps

9600 bps

19200 bps

Werkseitige Einstellungen. Stelle ist die Einheit des Minimalen

Gewichtswerts

* : Nur für die HR-AZ-Serie

Klasse

Element und Parameter

Beschreibung

5if Serielle Schnittstelle

btpr Daten-Bit, Paritäts-Bit

7 Bit, gerade

7 Bit, ungerade

8 Bit, keine

Crlf Endezeichen

CR LF

CR: ASCII-Code 0Dh LF: ASCII-Code 0Ah

type Datenformat

A&D Standardformat

Siehe „10-6 Beschreibung des Elements „Datenformat““.

DP-Format

KF-Format

MT-Format

NU-Format

CSV-Format

t-Up Timeout

Keine Begrenzung

Wählt die Wartezeit auf einen Befehl aus.

1 Sekunde

erCd AK, Fehlercode

Keine Ausgabe

AK:ASCII-Code 06h

Ausgabe

d5 fnc DichteFunktion

ldin Eingabe Flüssigkeitsdichte

Wassertemperatur

Nur verfügbar, wenn der Dichtemodus ausgewählt wurde und im Einheiten-Auswahlmodus gespeichert wurde. Siehe „13 Dichtemodus“.

Flüssigkeitsdichte

d5 Auswahl einer Messprobe

Dichtemessung eines Festkörpers

Dichtemessung einer Flüssigkeit

mltMLT Programmierbare Einheit (mehrere Einheiten)

Einstellung eines arbiträren Koeffizienten.

Nur verfügbar, wenn der Modus programmierbare Einheit ausgewählt wurde.

Einheit Einheit

Siehe „5. GEWICHTSEINHEITEN“.

Iid ID-Nummer

Siehe „11. ID-NUMMER UND GLP-BERICHT“

Anwendung

apf Anwendungsfunktion

Normaler Wägemodus

Kapazitätsanzeige

Statistik-Berechnungsmodus

5taf Ausgabeelemente Statistikfunktionsmodus

Anzahl der Daten, Summe

Anzahl der Daten, Summe, Maximum, Minimum, Durchschnitt, Bereich (Maximum-Minimum)

Anzahl der Daten, Summe, Maximum, Minimum, Durchschnitt, Bereich (Maximum-Minimum), Standardabweichung, Variationskoeffizient

Anzahl der Daten, Summe, Maximum, Minimum, Durchschnitt, Bereich (Maximum-Minimum), Standardabweichung, Variationskoeffizient, relativer Fehler

C5 in 1 * Korrektur des Werts der internen Masse: Methode 1

Siehe „8. KALIBRIERUNG“.

Wird nur angezeigt, wenn der Funktionsschalter (Schalter für die Korrektur der internen Masse) auf 1 eingestellt ist.

C5 in 2 * Korrektur des Werts der internen Masse: Methode 2

Werkseitige Einstellung * : Nur für die HR-AZ-Serie

Vorsicht

Je nach der Baudrate übermittelt die Waage die Daten bei der eingestellten Aktualisierungsrate eventuell nicht vollständig. Wählen Sie bei einer Aktualisierungsrate von 20 Mal/Sekunde eine Baudrate von 4800 bps oder höher.

10-4 Beschreibung der Klasse „Umgebung, Anzeige“

Wägebereich

Mittelungszeit

Stabilisierungsbereich

0,0200 g oder mehr

Cond 0

2 Sekunden Schneller 4 Sekunden 8 Sekunden Exakter

5t-b 0

6,25 % Weniger 12,5 % 16,7 % Höher

Cond 1

5t-b 1

Cond 2

5t-b 2

Zustand (Cond)

Cond 0 Dieser Parameter beschreibt das sensible Ansprechverhalten, wenn

Schwankungen im Gewichtswert auftreten. Geeignet für gezieltes Wägen von Pulver, wägen einer sehr leichten Probe oder wenn eine schnelle Reaktion erforderlich ist.

Nach der Einstellung erscheint FAST auf dem Display.

Cond 2 Dieser Parameter beschreibt stabiles Wägen mit langsamer Reaktionszeit.

Stabilitätsbandbreite (5t-b)

Diese Funktion steuert die Bandbreite, bei der der Gewichtswert als stabiler Wert betrachtet wird. Wenn die Abweichung pro Sekunde unter dem Parameter liegt, zeigt die Waage den Stabilisationsindikator an und gibt die Daten aus. Der Parameter beeinflusst somit die „Autodruck-Modus“.

Er wird verwendet, um Schwankungen des Gewichtswerts aufgrund von Zugluft und Vibration zu vermeiden.

Nach der Einstellung erscheint SLOW auf dem Display.

Anmerkung Wenn die Haltefunktion (Hold) auf „ON (1)“ eingestellt ist, wird mit diesem Element die Mittelungszeit bestimmt.

5t-b 0 Dieser Parameter beschreibt sensibles Ansprechverhalten des

Stabilisationsindikators. Wird zum exakten Wiegen verwendet.

5t-b 2 Dieser Parameter ignoriert leichte Schwankungen des Gewichtswerts. Er

wird verwendet, um Schwankungen des Gewichtswerts aufgrund von Zugluft und Vibration zu vermeiden.

Anmerkung Wenn die Haltefunktion (Hold) auf „ON (1)“ eingestellt ist, wird mit diesem Element der Stabilisierungsbereich bestimmt.

Haltefunktion (Hold) (Tier-Wiegemodus)

Diese Funktion wird benutzt, um ein sich bewegendes Objekt wie z. B. ein Tier zu wiegen. Wenn die Gewichtsdaten 0,0200 g oder mehr betragen und sich die Anzeigenabweichung für eine bestimmte Mittelungszeit innerhalb des Stabilisierungsbereichs bewegt, leuchtet die Verarbeitungsanzeige auf und die Waage zeigt das Durchschnittsgewicht des Tieres an. Sobald das Tier aus der Waagschale genommen wird, kehrt die Anzeige automatisch auf Null zurück.

Diese Funktion ist nur verfügbar, wenn der Haltefunktions-Parameter auf „1“ eingestellt ist (der Indikator Tierwägemodus HOLD leuchtet auf) und eine Wiegeeinheit außer dem Zählmodus ausgewählt wird.

Stabilisierungsbereich und Mittelungszeit werden in „Zustand (Cond)“ und „Stabilitätsbandbreite (5t-b)“ festgelegt.

Nullpunktverfolgung (trc)

Diese Funktion verfolgt die Nullpunktdrift, die durch Veränderungen in der Umgebung verursacht wird, und stabilisiert den Nullpunkt. Wenn die Probe sehr leicht ist (fast Null), sollte diese Funktion ausgeschaltet werden, um exaktes Wiegen zu ermöglichen.

Anmerkung Stelle beschreibt die Einheit des minimalen Gewichtswerts.

trc 0 Die Tracking-Funktion wird nicht benutzt. Verwendet zum Wiegen sehr

leichter Proben.

trc 1 Die Tracking-Funktion wird benutzt. Normale Nullpunktverfolgung. trc 2 Die Tracking-Funktion wird benutzt. Starke Nullpunktverfolgung. trc 3 Die Tracking-Funktion wird benutzt. Sehr starke Nullpunktverfolgung.

Anzeige-Aktualisierungsrate (5pd)

Häufigkeit, mit der die Anzeige aktualisiert wird. Dieser Parameter beeinflusst den „Stream-Modus“ und die „Baudrate“ sowie „Datenausgabe-Pause“.

Anmerkung Diese Funktion stellt sich automatisch ein, sobald die Reaktionsrate geändert wird.

Dezimalzeichen (pnt)

Das Format des Dezimalzeichens kann ausgewählt werden.

Automatische Anzeige-EIN (p-on)

Wenn der Wechselstromadapter angeschlossen ist, wird das Display automatisch im Wägemodus eingeschaltet, ohne die ON:OFF-Taste zu betätigen. Wird verwendet, wenn die Waage in ein automatisiertes System integriert ist. Eine Stunde Aufwärmen ist für genaues Wägen notwendig.

Automatische Anzeige-AUS (poff)

Diese Funktion schaltet automatisch die Anzeige der Waage aus, wenn das Gewicht 0,5 g oder weniger beträgt und die Waage im Modus Keine Taste ist, oder wenn ca. 10 Minuten lang kein Befehl eingegeben wurde. (Die Waage im Wägezustand hat den gleichen Leistungsbedarf wie im Ruhezustand (Standby-Betrieb)).

10-5 Beschreibung des Elements „Datenausgabemodus“

Die Einstellung der Parameter der „Datenausgabemodus (prt)“ bezieht sich auf die Leistung, wenn die Daten über die RS-232C-Schnittstelle übertragen werden.

Tastenmodus

Wenn die Taste PRINT gedrückt wird, während der Stabilisationsindikator eingeschaltet ist, gibt die Waage die Wägedaten aus, und das Anzeigenlicht blinkt einmal auf.

Erforderliche Einstellung dout prt 0 Tastenmodus

Autodruck-Modi A und B

Wenn der angezeigte Wert stabil ist und die Bedingungen der „Autodruck-Polarität“, der „Autodruck-Differenz“ und des Referenzwerts erfüllt sind, gibt die Waage die Wägedaten aus.

Wenn die Taste PRINT gedrückt wird, während der Stabilisationsindikator eingeschaltet ist, gibt die Waage die Daten aus, und das Anzeigenlicht blinkt einmal auf.

Modus A: Beispiel „Zur Ausgabe des Gewichtswerts bei jedem Hinzufügen (oder

Entfernen) einer Probe, mit der Einstellung von „ar-d“ auf „1“ (zum Einstellen von Null nach der Ausgabe der Daten).“

Erforderliche dout prt 1 Autodruck-Modus A (Referenz = Null)

Einstellung dout ap-p Autodruck-Polarität dout ap-b Autodruck-Differenz dout ar-d 1 Null wird automatisch angepasst.

Modus B: Beispiel „Zur Ausgabe des Gewichtswerts, wenn eine Probe hinzugefügt

wird.“

Erforderliche dout prt 2 Autodruck-Modus B (Referenz = der

Einstellung letzte stabile Wert)

dout ap-p Autodruck-Polarität

Stream-Modus

Die Waage gibt die Wägedaten mit der angegebenen Anzeige-Aktualisierungsrate aus, unabhängig vom Anzeigezustand. Die Anzeige blinkt in diesem Modus nicht.

dout ap-b Autodruck-Differenz

Beispiel „Zur Überwachung der Daten an der Fernanzeige AD-8920A“ Erforderliche Einstellung dout prt 3 Stream-Modus

ba5fnc 5pd Anzeige-Aktualisierungsrate 5if bp5 Baudrate

Vorsicht

Die Waage übermittelt die Daten nicht unbedingt vollständig mit der eingestellten Aktualisierungsrate und Baudrate. Stellen Sie eine höhere Baudrate ein.

Tastenmodus B

Wenn die Taste PRINT gedrückt wird, gibt die Waage die Wägedaten aus, unabhängig vom Anzeigezustand. Die Anzeige blinkt in diesem Modus nicht.

Erforderliche Einstellung dout prt 4 Tastenmodus B

Tastenmodus C

Wenn die Taste PRINT gedrückt wird, während der Stabilisationsindikator eingeschaltet ist, gibt die Waage die Wägedaten aus. Ist der Stabilisationsindikator nicht an, wartet die Waage, bis sich der Indikator einschaltet und gibt dann die Daten aus. Die Anzeige blinkt in diesem Modus ein Mal.

Erforderliche Einstellung dout prt 5 Tastenmodus C

Terminator

W T 　 + 1 2 .

7 8 g

CRL

Header Data

Unit

0 0

Stabiler Header

Instabiler Header

Stabiler Header (Zählmodus)

Header

Daten

Einheit

Endezeichen

Terminator

W T 　 + 1 2 .

7 8 g

CRL

Header Data

Unit

0 0

Header

Daten

Endezeichen

Header für andere Modi als den Zählmodus

Header für den Zählmodus

Einheit

Intervall-Ausgabemodus

Stabiler Header Instabiler Header Überlastung Header

Unit

DataHeader

S T , + 0 1 2 .

7 8

Terminator

0 0

Daten

Einheit

Endezeichen

Stabiler Header (Zählmodus)

Die Wägedaten werden regelmäßig ausgegeben. Wenn die Taste PRINT gedrückt wird, gibt die Waage die Wägedaten in einem vorgegebenen Zeitintervall aus. Wird die Taste PRINT erneut gedrückt, stoppt die Waage die Ausgabe der Wägedaten.

Beispiel „Zur regelmäßigen Ausgabe der Wägedaten.“ Erforderliche dout prt 6 Intervall-Ausgabemodus Einstellung dout int Intervallzeit

Vorsicht Die Waage übermittelt die Daten nicht unbedingt vollständig mit den eingestellten Intervallzeiten und der Baudrate. Stellen Sie eine höhere Baudrate ein.

10-6 Beschreibung des Elements „Datenformat“

A&D Standardformat 5if type 0

Dieses Format wird benutzt, wenn die Peripheriegeräte Daten im A&D Format empfangen können. Wird ein AD-8121B Drucker verwendet, stellen Sie bitte den Drucker auf MODE 1 oder 2 ein.

 Dieses Format besteht aus fünfzehn Zeichen und einem Abschlusszeichen.  Ein Header mit zwei Zeichen beschreibt den momentanen Zustand der Waage.  Das Polaritätszeichen wird mit führenden Nullen vor den Wägedaten platziert. Falls die Daten

Null sein sollten, wird das Pluszeichen verwendet.

 Die Einheit (unit) besteht aus drei Zeichen und folgt auf die Daten.

 Ausgabebeispiel:

 Druckbeispiel:

DP (Dump print) Format 5if type 1

Dieses Format eignet sich für Peripheriegeräte, die die empfangenen Daten unverändert drucken. Wird ein AD-8121B Drucker verwendet, stellen Sie bitte den Drucker auf MODE 3 ein.

 Dieses Format besteht aus sechzehn Zeichen und einem Abschlusszeichen.  Ein Header mit zwei Zeichen beschreibt den momentanen Zustand der Waage. Es wird kein

Overload-Header benutzt.

 Das Polaritätszeichen befindet sich vor den Wägedaten, mit Leerzeichen statt führender

Nullen, wenn die Wägedaten weder Null noch überladen sind.

 Die Einheit (unit) besteht aus drei Zeichen und folgt auf die Daten.

KF-Format 5if type 2

1 2 . 7 8 g

CRL

Data

Unit

Terminator

0 0

Daten

Einheit

Endezeichen

Stabiler Wert

Instabiler Wert

Stable header Unstable header Overload header

S S D S I

S 1 2 . 7 8 g

CRL

Header Unit TerminatorData

0 0

Daten

Einheit

Endezeichen

Stabiler Header

Instabiler Header

Überlastung Header

CRL

O L , + 9 9 9 9 9 9 9 E + 1 9 , g

S T , + 0 1 2 . 7 8 , g

CRL

ST,+012.0078, g<CR><LF>

Weight data

0 0

Gewichtsdaten

+ 0 1 2 .

7 8

CRL

Data

Terminator

0 0

Daten

Endezeichen

Dies ist das Karl-Fischer Feuchtigkeitsmessungs-Format; es wird verwendet, wenn das Peripheriegerät nur mit diesem Format kommunizieren kann.

 Dieses Format besteht aus vierzehn Zeichen und einem Abschlusszeichen.  Diese Format hat keine Header-Zeichen.  Das Polaritätszeichen befindet sich vor den Wägedaten, mit Leerzeichen statt führender Nullen,

wenn die Wägedaten weder Null noch überladen sind.

 Diese Format gibt die Einheit (unit) nur für einen stabilen Gewichtswert aus.

MT-Format 5if type 3

Dieses Format wird verwendet, wenn ein Peripheriegerät eines anderen Herstellers angeschlossen ist. Bitte beachten Sie, dass die Verbindung nicht garantiert ist.

 Ein Header mit zwei Zeichen zeigt den momentanen Zustand der Waage an.  Das Polaritätszeichen wird nur für negative Daten benutzt.  Die Wägedaten benutzen Leerzeichen statt der führenden Nullen.  Die Anzahl der Zeichen dieses Formats ist abhängig von der Einheit (unit).

NU (numerisches) Format 5if type 4

Dieses Format gibt nur numerische Daten aus.

 Dieses Format besteht aus neun Zeichen und einem Abschlusszeichen.  Das Polaritätszeichen wird mit führenden Nullen vor den Wägedaten platziert. Falls die Daten

Null sein sollten, wird das Pluszeichen verwendet.

CSV-Format 5if type 5

 Trennt die Daten im Standard A&D-Format und die Einheit (unit) durch ein Komma (,).  Gibt die Einheit (unit) auch aus, wenn die Daten überladen sind.

1 2 : 3 4 : 5 6

CRL

1 2 / 3 1 / 2 0 1 0

CRL

Positive error

Overload

CRL

A&D DP

KF MT

Unstable

CRL

A&D DP

KF MT

CRL

Negative error

Overload

CRL

A&D

DP KF

MT NU

U S , - 0 1 8 . 3 7 96 g U S

1 8 . 3

96 g

1 8 3 . 96

- 0 0 1 8 3 . 96

1 8 3 . 96

O L , + 9 9 9 9 9 9 E 1

+ 99

+ 9 9 9 9 9 9 9 9

S I +

O L , - 9 9 9 9 9 9 E 1+9

S I -

- 9 9 9 9 9 9 9 9

Stable

A&D

DP KF

CRL

S T ,

0 0 1

8 1

8 1 72 g

8 1 72

CRL

8 1 72 g

CRL

0 0 1 . 8 1 72

1 .

Space, ASCII 20h

Carriage Return, ASCII 0Dh

Line Feed, ASCII 0Ah

Stabil

Instabil

Überlastung

Positiver Fehler

Überlastung

Negativer Fehler

Leerzeichen, ASCII 20h

Carriage Return, ASCII 0Dh

Line Feed, ASCII 0Ah

Datum dout 5-td 2 oder 3

 Die Reihenfolge der Datumsanzeige kann in „Clock (Cl adj)“ geändert werden.  Das Jahr wird in einem vierstelligen Format ausgegeben.

Zeit dout 5-td 1 oder 3

 Die Uhrzeit wird in einem 24-Stunden Format ausgegeben.

10-7 Datenformat-Beispiele

g mg Counting mode Precent mode Ounce (Avoir) Troy Ounce Metric Carat Momme Pennyweight Grain Tael Tael (HK, jewelry) Tael (Taiwan) Tael (China) Tola (India) Messghal Multi

CcP

zzo

to z

to z to z

tc tc

mm o

mm o m o

t t

sm e

A&D

D.P.

KF MT

l l

Space, ASCII 20h

(HK general, Singapore)

MLT MLT MLT

MLT

Units

Tael (Hong Kong Tael

Einheiten

Zählmodus

Aktueller Modus

Unze (Avoir)

Feinunze

Metrisches Karat

Momme

Pennyweight

Tola (Indien)

Leerzeichen, ASCII 20h

(Hong Kong allgemein, Singapur)

Tael

(Hong Kong Schmuck)

Tael

Anmerkung Bei Auswahl von „Pfund Unze“ werden die Daten mit der Einheit Unze (oz) ausgegeben.

10-8 Beschreibung des Elements „Anwendungsfunktion“

Kapazitätsindikator (apf 1)

Im Wägemodus zeigt der Indikator die Wägedaten in Prozent relativ zu der Wägekapazität an. (Null = 0 %, Maximale Kapazität = 100 %)

Modus für statistische Berechnungen (apf 2)

In diesem Modus werden statistische Berechnungen zu den Wägedaten durchgeführt und die Ergebnisse angezeigt oder ausgegeben. Einzelheiten hierzu finden Sie unter „6-5 Statistik-Berechnungsmodus“.

10-9 Uhr- und Kalenderfunktion (Nur für die HR-AZ-Serie)

Confirm

To the time setting mode

Zum Zeiteinstellungs-

Bestätigen

Die Waagen der HR-AZ-Serie sind mit einer Uhrzeit- und Datumsfunktion ausgestattet. Wenn die Parameter „GLP-Ausgabe (info)“ auf „1“ oder „2“ und der „Zeit-/Datumsausgabe (5-td)“ auf „1“, „2“ oder „3“ eingestellt sind, werden die Uhrzeit und das Datum den Übertragungsdaten hinzugefügt. Sie können die Uhrzeit und das Datum wie folgt einstellen bzw. bestätigen:

Bedienung

1 Drücken Sie die Taste SAMPLE und halten Sie sie

gedrückt, bis ba5fnc in der Funktionstabelle angezeigt wird.

2 Drücken Sie mehrmals die Taste SAMPLE, um Cl adj

anzuzeigen.

3 Drücken Sie die Taste PRINT. Die Waage ruft den

Modus zum Einstellen bzw. Bestätigen von Uhrzeit und Datum auf.

Das Datum bestätigen

4 Das aktuelle Datum wird angezeigt und alle Stellen

blinken.

 Wenn das Datum stimmt und der Arbeitsgang

beendet werden soll, drücken Sie die Taste CAL CAL und fahren mit dem Schritt 8 fort.

 Wenn das Datum stimmt und die Uhrzeit bestätigt

werden soll, drücken Sie die Taste SAMPLE und fahren mit Schritt 6 fort.

 Wenn das Datum nicht stimmt und geändert werden

muss, drücken Sie die Taste RE-ZERO und fahren mit Schritt 5 fort.

Einstellen des Datums (manche Stellen blinken)

Anmerkung Das Jahr wird zweistellig angezeigt. Das Jahr 2010

erscheint beispielsweise als „10“.

5 Stellen Sie das Datum mithilfe der folgenden Tasten ein.

SAMPLE-Taste Zum Auswählen der Stellen zur

Änderung des Werts. Die

ausgewählten Stellen blinken. RE-ZERO-Taste Zum Erhöhen des Werts um 1. MODE-Taste Zum Verringern des Werts um 1. PRINT-Taste Zum Speichern der neuen

Einstellung, Anzeigen von end und Fortfahren mit Schritt 6.

CAL-Taste Zum Abbrechen der neuen

Einstellung und Fortfahren mit Schritt 6.

Die Uhrzeit bestätigen

To the date setting mode

Confirm

Zum Datumseinstellungsmodus

Bestätigen

6 Die aktuelle Uhrzeit wird angezeigt und alle Stellen

blinken.

 Wenn die Uhrzeit stimmt und das Datum nicht

bestätigt zu werden braucht, drücken Sie die Taste CAL und fahren mit Schritt 8 fort.

 Wenn die Uhrzeit stimmt und das Datum bestätigt

werden soll, drücken Sie die Taste SAMPLE und fahren mit Schritt 4 fort.

 Wenn die Uhrzeit nicht stimmt und geändert werden

muss, drücken Sie die Taste RE-ZERO und fahren mit Schritt 7 fort.

Einstellen der Uhrzeit (manche Stellen blinken)

7 Um die Uhrzeit auf ein 24-Stunden Format einzustellen,

benutzen Sie folgende Tasten:

SAMPLE-Taste Zum Auswählen der Stellen zur

Änderung des Werts. Die

ausgewählten Stellen blinken. RE-ZERO-Taste Zum Erhöhen des Werts um 1. MODE-Taste Zum Verringern des Werts um 1. PRINT-Taste Zum Speichern der neuen

Einstellung, Anzeigen von end und Fortfahren mit Schritt 8.

CAL-Taste Zum Abbrechen der neuen

Einstellung und Zurückgehen zu Schritt 4.

Arbeitsvorgang abbrechen

8 Die Waage zeigt das nächste Menü der

Funktionstabelle an. Drücken Sie die Taste CAL, um die Uhrzeit- und Kalenderfunktion zu verlassen und in den Wägemodus zurückzukehren.

Anmerkung Bitte geben Sie keine ungültigen Werte beim Einstellen der Uhrzeit und des Datums ein.

10-10 Vergleichsfunktion

Verwenden Sie für den Vergleich:

Die Ergebnisse des Vergleichs werden mit HI OK LO auf dem Display angezeigt.

Betriebsbedingungen:  Kein Vergleich  Vergleich, wenn die Wägedaten stabil sind, außer „nahe Null“

 Vergleich, wenn die Wägedaten stabil sind, einschließlich „nahe Null“  Kontinuierlicher Vergleich außer „nahe Null“  Kontinuierlicher Vergleich einschließlich „nahe Null“

 Oberer Grenzwert und Unterer Grenzwert

Eingabemethode:  Digitale Eingabe

Anmerkung „Nahe Null“ bedeutet, dass der Gewichtswert sich innerhalb von 10 Einheiten des minimalen Gewichtswerts bewegt. Zum Beispiel, wenn die Waage HR-250AZ im Gramm-Modus arbeitet, ist der Bereich von 0,0010 g „nahe Null“.

Eine Beschreibung des „Vergleichs (Cp fnc)“ finden Sie unter „10-3 Details der Funktionstabelle“.

Einstellbeispiel

(Kontinuierlicher Vergleich, außer „nahe Null“, oberer und unterer Grenzwert, digitale Eingabe)

Auswahl eines Vergleichsmodus

1 Drücken Sie die Taste SAMPLE und halten Sie sie gedrückt, bis in der

Funktionstabelle angezeigt wird. 2 Drücken Sie mehrmals die Taste SAMPLE, um anzuzeigen. 3 Drücken Sie die Taste PRINT. 4 Drücken Sie mehrmals die Taste RE-ZERO, um anzuzeigen. 5 Drücken Sie die Taste PRINT, um den ausgewählten Modus zu speichern.

Eingabe des oberen Grenzwerts

6 Wenn angezeigt wird, drücken Sie die Taste PRINT. Die aktuelle Einstellung des

oberen Grenzwerts wird angezeigt, alle Stellen blinken.

 Soll die aktuelle Einstellung nicht verändert werden, drücken Sie die Taste PRINT oder die

Taste CAL und gehen dann zu Schritt 7.

 Soll die aktuelle Einstellung verändert werden, drücken Sie die Taste RE-ZERO. Ändern Sie

die Einstellung mit den folgenden Tasten.

SAMPLE-Taste Zum Auswählen der Stelle zur Änderung des Werts. Die ausgewählte

Stelle blinkt. RE-ZERO-Taste Zum Ändern des Werts der Stelle. MODE-Taste Zum Wechseln der Polarität. PRINT-Taste Zum Speichern der neuen Einstellung und Fortfahren mit Schritt 7. CAL-Taste Zum Abbrechen der neuen Einstellung und Fortfahren mit Schritt 7.

Eingabe des unteren Grenzwerts

7 Wenn angezeigt wird, drücken Sie die Taste PRINT. Die aktuelle Einstellung des

unteren Grenzwerts wird angezeigt, alle Stellen blinken.

 Soll die aktuelle Einstellung nicht verändert werden, drücken Sie die Taste PRINT oder die

Taste CAL und gehen dann zu Schritt 8.

 Soll die aktuelle Einstellung verändert werden, drücken Sie die Taste RE-ZERO. Ändern Sie

die Einstellung mit den folgenden Tasten.

SAMPLE-Taste Zum Auswählen der Stelle zur Änderung des Werts. Die ausgewählte

Stelle blinkt. RE-ZERO-Taste Zum Ändern des Werts der Stelle. MODE-Taste Zum Wechseln der Polarität. PRINT-Taste Zum Speichern der neuen Einstellung und Fortfahren mit Schritt 8. CAL-Taste Zum Abbrechen der neuen Einstellung und Fortfahren mit Schritt 8.

8 Drücken Sie die Taste CAL, um die Vergleichsfunktion zu verlassen und in den Wägemodus

zurückzukehren.

11. ID-NUMMER UND GLP-BERICHT

Taste

Leerzeichen

Taste

 Die ID-Nummer wird benötigt, um die Waage im Rahmen der Good Laboratory Practice (GLP)

bzw. Good Manufacturing Practice (GMP) identifizieren zu können.

 Die ID-Nummer bleibt auch dann in dem nichtflüchtigen Speicher erhalten, wenn der

Wechselstromadapter entfernt wird.

 Das Ausgabeformat für den GLP/GMP-Konformitätsbericht wird unter „GLP-Ausgabe

(info)“ der Funktionstabelle ausgewählt und kann über die serielle RS-232C Schnittstelle auf einen PC oder Drucker ausgegeben werden.

 Der GLP/GMP-Konformitätsbericht enthält den Hersteller der Waage, das Modell, die

Seriennummer, die ID-Nummer und Platz für Signatur der Wägedaten, das verwendete Gewicht und die Ergebnisse der Kalibrierung und die Kalibrierungs-Testdaten.

Wird der Drucker AD-8121B benutzt, kann die Uhrzeit und das Datum mithilfe der AD-8121B

Uhr- und Kalenderfunktion ausgedruckt werden. Stellen Sie hierzu den Parameter „GLP-Ausgabe (info)“ auf „1“ ein.

 Die Waage kann Folgendes ausgeben: „Kalibrierbericht“ einer Kalibrierung, unter Verwendung der internen Masse (Kalibrierung

aufgrund von Temperaturschwankungen Kalibrierung per Tastendruck.)

„Kalibrierbericht“ der Kalibrierung mithilfe eines externen Gewichts. „Kalibrierbericht“ der Kalibrierprüfung mithilfe eines externen Gewichts und der internen Masse. „Titelblock“ und „Endblock“ für die Wägedaten.

11-1 Einstellen der ID-Nummer

1 Drücken Sie die Taste SAMPLE und halten Sie sie gedrückt, bis ba5fnc in der

Funktionstabelle angezeigt wird. 2 Drücken Sie mehrmals die Taste SAMPLE, um id anzuzeigen. 3 Drücken Sie die Taste PRINT. Stellen Sie die ID-Nummer mithilfe der folgenden Tasten ein.

SAMPLE-Taste Zum Auswählen der Stelle zur Änderung des Werts.

Die ausgewählte Stelle blinkt.

RE-ZERO-Taste, MODE-Taste Zum Einstellen des Zeichens der ausgewählten Stelle. Beachten Sie

bitte den unten angegebenen Anzeige-Zeichensatz.

PRINT-Taste Zum Speichern der neuen ID-Nummer und zum Anzeigen von

ap fnc

CAL-Taste Zum Abbrechen der neuen ID-Nummer und zum Anzeigen von

ap fnc

4 Drücken Sie die Taste CAL, um in den Wägemodus zurückzukehren.

Anzeige-Zeichensatz

11-2 GLP-Bericht

Um den GLP/GMP-Konformitätsbericht auszugeben, stellen Sie die folgenden Parameter ein.

 Um den Bericht zu drucken, stellen Sie den Parameter „GLP-Ausgabe (info)“ auf „1“ und den

Parameter „Datenausgabe Pause (pU5e)“ auf „1“ ein, und benutzen Sie MODE 3 des

AD-8121B Druckers. Einzelheiten zur Verwendung des Druckers finden Sie unter

„16-1 Anschluss an den AD-8121B Drucker“.  Um den Bericht über die serielle Schnittstelle RS-232C auf einem PC auszugeben, stellen Sie

den Parameter „GLP-Ausgabe (info)“ auf „2“ ein.

Anmerkung

Falls die Uhrzeit und das Datum nicht stimmen, stellen Sie Uhr und Kalender des AD-8121B (HR-A-Serie) ein oder verwenden Sie „Cl adj“ der Funktionstabelle zum Einstellen von Uhrzeit und Datum (HR-AZ-Serie).

<TERM>

Space, ASCII 20h Terminator, , or Carriage return, ASCII 0Dh Line feed, ASCII 0Ah

Manufacturer

Model

Serial number

ID number

Date Time

Calibration type

Remarks

Signature

AD-8121 format General data format

A & D< TERM> MODEL HR-250 AZ< TERM> S/N 01 2 3 4 5 6 7 8 <TERM> I D ABCDEFG<TERM> DATE< TERM> 20 1 1 / 1 2/31<TERM> TI ME<TERM> 12: 3 4 : 56<TERM> CALI BRATED( I NT. ) <TERM> REMARKS< TERM> < TERM> < TERM> SI GNATURE<TERM> <TERM> <TERM>

----------------

CALIBRATED( I NT. ) REMARKS

SI GNATURE

- - - - - -

A & D MODEL S/ N I D DATE TI ME

HR- 250AZ

012345678

ABCDEFG

2011/ 12/31

12: 34: 56

Kalibrierbericht mithilfe der internen Masse (nur für die HR-AZ-Serie)

Hersteller

Modell

Seriennummer

ID-Nummer

Datum

Zeit

Kalibrierungstyp

Kommentare

Signatur

Allgemeines Datenformat

Hersteller

Modell

Seriennummer

ID-Nummer

Datum

Zeit

Kalibrierungs-typ

Signatur

Remarks

Target weight

Target

weightvalue

Zero point value

Bei Einstellung „info 1“: Bei Einstellung „info 2“:

Kalibriertestbericht mithilfe der internen Masse (nur für die HR-AZ-Serie)

(Der Kalibriertest führt keine Kalibrierung durch.)

Bei Einstellung „info 1“: Bei Einstellung „info 2“:

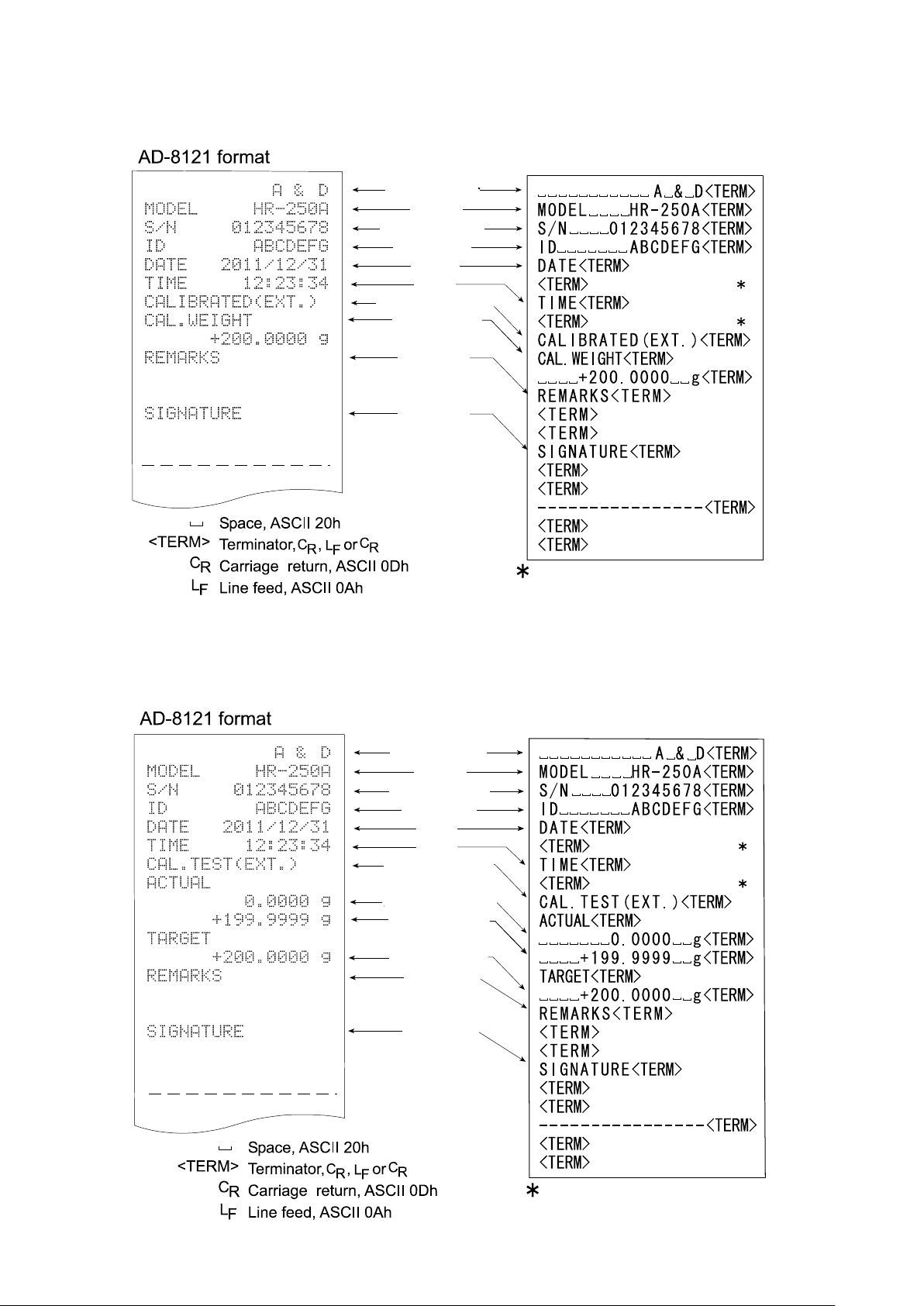

Kalibrierbericht mithilfe eines externen Gewichts

Bei der HR-AZ-Serie werden die

Uhrzeit und das Datum zu den Ausgabedaten hinzugefügt.

Bei der HR-AZ-Serie werden die

Uhrzeit und das Datum zu den Ausgabedaten hinzugefügt.

Allgemeines Datenformat

Hersteller

Modell

Seriennummer

ID-Nummer

Datum

Zeit

Kalibrierungstyp

Signatur

Remarks

Calibration

weight

Hersteller

Modell

Seriennummer

ID-Nummer

Datum

Zeit

Kalibrierungs-

typ

Signatur

Allgemeines Datenformat

Remarks

Target weight

value

Zero point value

Bei Einstellung „info 1“: Bei Einstellung „info 2“:

Kalibriertestbericht mithilfe eines externen Gewichts

(Der Kalibriertest führt keine Kalibrierung durch.)

Bei Einstellung „info 1“: Bei Einstellung „info 2“:

Titelblock und Endblock

Bei der HR-AZ-Serie werden die

Uhrzeit und das Datum zu den Ausgabedaten hinzugefügt.

Titelblock

Hersteller

Gewichtsdaten

Modell

Zeit

ID-Nummer

Seriennummer

Datum

Zeit

Kommentare

Signatur

Endblock

Allgemeines Datenformat

Wird ein Gewichtswert als GLP-Datei aufgezeichnet, werden „Titelblock“ und „Endblock“ am Anfang und am Ende der jeweiligen Gruppe der Gewichtswerte in den GLP-Bericht eingefügt.

Anmerkung Wählen Sie zur Ausgabe des Berichts auf einen AD-8121B den MODE 3 des AD-8121B.

Bedienung

1 Werden die Wägedaten angezeigt, drücken und halten Sie die Taste PRINT, bis S5tart

angezeigt wird. Der „Titelblock“ wird ausgegeben.

2 Die Wägedaten werden entsprechend den Parametereinstellungen des Datenausgabemodus

übermittelt.

3 Drücken Sie die Taste PRINT und halten Sie sie gedrückt, bis recend angezeigt wird.

Der „Endblock“ wird ausgegeben.

DP-Format (Typ 1 der Funktionstabelle) DP-Format (Typ 1 der Funktionstabelle) Bei Einstellung „info 1“: Bei Einstellung „info 2“:

12. UNTERFLURHAKEN

Underhook

Cap

Bottom of the balance

Boden der Waage

Unterflurhaken

Deckel

Der Unterflurhaken kann für magnetische Materialien sowie für Dichtemessungen verwendet werden. Der eingebaute Unterflurhaken befindet sich unter der Kunstoffkappe an der Unterseite der Waage. Verwenden Sie den Unterflurhaken wie unten dargestellt.

Vorsicht

Üben Sie keinen übermäßigen Druck auf den Unterflurhaken aus. Wenn der Unterflurhaken nicht benutzt wird, bringen Sie die Kunststoffkappe wieder an, um zu vermeiden, dass Staub in die Waage gelangt. Drücken Sie den Unterflurhaken nicht nach oben.

13. DICHTEMESSUNG (SPEZIFISCHES GEWICHT)

Klasse

Element und Parameter

Beschreibung

d5 fnc

Dichte-Funktion

ldin

Eingabe Flüssigkeitsdichte

Wassertemperatur

Flüssigkeitsdichte

Auswahl einer Messprobe

Dichtemessung eines Festkörpers

Dichtemessung einer Flüssigkeit

A  = x 0 A - B

A - B  = V

Die Waage ist mit einem Dichtemodus ausgestattet. Die Dichte (das spezifische Gewicht) eines Festkörpers wird anhand des Gewichtswerts einer Probe in Luft und in Flüssigkeit gemessen. Wir empfehlen die Verwendung des AD-1654 Dichtebestimmungs-Kits.

Anmerkungen

Der Dichtemodus ( ) wurde nicht werkseitig an der Waage eingestellt.

Um diesen Modus zu benutzen, ändern Sie bitte die Einstellung der Funktionstabelle, um den Dichtemodus zu aktivieren. Siehe „5-2 Speicherung von Einheiten“.

Im Dichtemodus beträgt der minimale Anzeigenwert 0,0001 g.

Formel ur Bestimmung der Dichte

Dichte eines Festkörpers

Die Dichte eines Festkörpers kann anhand der Masse jeder Probe in Luft, Flüssigkeit und der

Dichte der Flüssigkeit bestimmt werden.

Wobei  : Dichte einer Probe A : Masse einer Probe in Luft B : Masse einer Probe in Flüssigkeit 0 : Dichte einer Flüssigkeit

Dichte einer Flüssigkeit

Durch Verwendung eines Schwimmers mit bekanntem Volumen lässt sich die Dichte einer Flüssigkeit anhand der Masse des Schwimmers in Luft und Flüssigkeit sowie das Volumen des

Schwimmers ermitteln. Wobei  : Dichte einer Probe A : Masse des Schwimmers in Luft B : Masse des Schwimmers in Flüssigkeit V : Volumen des Schwimmers

Vor der Messung: Änderung der Funktionstabelle

Ändern Sie vor der Messung die Funktionstabelle wie folgt: 1 Auswahl des Dichtemodus. Der Dichtemodus ist in den Werkseinstellungen nicht verfügbar.

Zur Verwendung des Dichtemodus wählen Sie den Modus ( ) in „Einheit (Unit)“ der Funktionstabelle aus und speichern ihn. Siehe „5-2 Speicherung von Einheiten“. Anschließend kann der Dichtemodus durch Drücken der MODE -Taste als eine der Gewichtseinheiten ausgewählt werden.

2 Auswahl der zu messenden Probe.

Wählen Sie aus, ob die Probe fest oder flüssig ist. („Auswahl einer Messungsprobe (ldin)“ der

Funktionstabelle) 3 Auswahl einer Möglichkeit zur Bestimmung der Dichte einer Flüssigkeit Wenn in Schritt 2 „Dichtemessung eines Festkörpers (0)“ ausgewählt ist, wählen Sie in der

folgenden Funktionstabelle die Methode für die Eingabe der Dichte einer Flüssigkeit aus.

Anmerkung

Die folgende Funktionstabelle wird nur angezeigt, wenn die Einheit von Unit aktiviert ist.

Die Tabelle des Dichtemodus (d5 fnc) wird neben 5if angezeigt.

: Werkseinstellung

Messung der Dichte eines Festkörpers (spezifisches Gewicht) (d5 0)

Von „Eingabe der Dichte einer Flüssigkeit“

Probe in die Waagschale in Luft legen

Probe von der Waagschale in Luft in die Waagschale in Flüssigkeit verschieben

Probe entfernen

Ausgabe

Wägen in Luft. g leuchtet. blinkt.

Wägen in Flüssigkeit. g leuchtet. leuchtet.

Dichteanzeige. g geht aus. leuchtet.

Dichteeinstellung einer Flüssigkeit. g geht aus.

leuchtet.

Anmerkung Wird die Temperatur oder die Art der Flüssigkeit während der Messung

verändert, geben Sie wenn notwendig erneut den Dichtewert der Flüssigkeit ein. Der Dichtewert wird vierstellig angezeigt. Die Anzeige des Minimalwerts kann nicht mit der Taste SAMPLE verändert werden.

Die Dichte (oder das spezifische Gewicht) wird

nach „Massenbestimmung in Luft“ und „Massenbestimmung in Flüssigkeit“ angezeigt. Die Messung verläuft wie folgt: g : Gramm. : die Verarbeitungsanzeige.

1 Rufen Sie den Dichtemodus auf. (g leuchtet. blinkt.)

Legen Sie nichts auf die Waagschalen und drücken Sie die RE-ZERO -Taste, um Null anzuzeigen.

2 Legen Sie die Probe in die Waagschale in Luft.

(g leuchtet. blinkt.) Wird der Gewichtswert angegeben, drücken Sie die Taste PRINT , um den Wert zu speichern, nachdem ein stabiler Wert angezeigt wird. Drücken Sie die Taste SAMPLE , um den Gewichtswert in Luft zu bestimmen und fahren dann mit dem nächsten Schritt fort.

Anmerkung Wenn der Wert als negativ oder e

(außerhalb des Gültigkeitsbereichs) angezeigt wird, ist die Taste SAMPLE inaktiv.

3 Legen Sie die Probe in die Waagschale in Flüssigkeit.

(g leuchtet. leuchtet.) Wird der Gewichtswert angegeben, drücken Sie die Taste PRINT , um den Wert zu speichern, nachdem ein stabiler Wert angezeigt wird. Drücken Sie die Taste SAMPLE , um den Gewichtswert in Flüssigkeit zu bestimmen und fahren dann mit dem nächsten Schritt fort.

Anmerkung Wird e (außerhalb des Gültigkeitsbereichs)

angezeigt, ist die Taste RANGE inaktiv.

4 Eingabe der Dichte der Flüssigkeit

Bitte lesen Sie unter „Eingabe der Dichte einer Flüssigkeit“ nach, und geben Sie die Dichte der Flüssigkeit ein. Drücken Sie die Taste SAMPLE und fahren Sie mit dem nächsten Schritt fort.

5 Wurde der Dichtewert gespeichert oder ausgegeben,

drücken Sie die Taste PRINT , um ihn zu speichern. (Einheit: . g geht aus. leuchtet.) Drücken Sie die Taste SAMPLE , um eine weitere Probe zu wägen und fahren Sie mit Schritt 2 fort.

6 Wird die Temperatur oder die Art der Flüssigkeit

während der Messung verändert, geben Sie wenn notwendig erneut den Dichtewert der Flüssigkeit ein.

7 Drücken Sie die Taste MODE , um zu einem anderen

Modus zu wechseln.

Eingabe der Dichte einer Flüssigkeit

°C

0,99984

0,99990

0,99994

0,99996

0,99997

0,99996

0,99994

0,99990

0,99985

0,99978

0,99970

0,99961

0,99949

0,99938

0,99924

0,99910

0,99894

0,99877

0,99860

0,99841

0,99820

0,99799

0,99777

0,99754

0,99730

0,99704

0,99678

0,99651

0,99623

0,99594

0,99565

0,99534

0,99503

0,99470

0,99437

0,99403

0,99368

0,99333

0,99297

0,99259

0,99222

0,99183

0,99144

0,99104

0,99063

0,99021

0,98979

0,98936

0,98893

0,98849

In der Funktionstabelle gibt es zwei Möglichkeiten, die Dichte einer Flüssigkeit einzustellen, „Eingabe

Flüssigkeitsdichte (ldin): durch Eingabe der Wassertemperatur oder direkte Eingabe der Dichte.

Eingabe der Wassertemperatur (ldin 0)

In diesem Beispiel ist die Wassertemperatur auf (unit:°C, werkseitige

Einstellung : 25,0°C) eingestellt. Mit den folgenden Tasten können Sie die

Werte verändern.

RE-ZERO (+) Taste ... Um die Temperatur zu erhöhen.

(nach 99,9°C wird 0,0°C angezeigt)

MODE (-) Taste ....... Um die Temperatur zu verringern.

(nach 0,0°C wird 99,9°C angezeigt)

PRINT -Taste ......... Taste zum Auswählen der Stelle zur Änderung des Werts.

SAMPLE -Taste ..... Taste zum Speichern des neuen Parameters und für die

Rückkehr zur Anzeige der Dichtewerte. Fahren Sie mit Schritt 5 fort.

CAL -Taste .............. Taste zum Stornieren der Änderung und für die Rückkehr zur Anzeige der

Dichtewerte. Fahren Sie mit Schritt 5 fort.

Verhältniswerte von Dichte und Wassertemperatur

g/cm3

Direkte Eingabe der Dichte (ldin 1)

Die momentan eingestellte Dichte (Einheit : g / cm3,

Werkseinstellung : 1,0000 g / cm3) wird angezeigt. Mit den folgenden Tasten können Sie die Werte verändern.

Der Bereich zum Einstellen der Dichte reicht von 0,0000 g / cm3 bis 1,9999 g / cm3.

RE-ZERO1 (+) Taste ..... Taste zum Erhöhen des Werts der ausgewählten Stelle.

MODE (-) Taste ............ Taste zum Verringern des Werts der ausgewählten Stelle.

PRINT1 Taste ................ Taste zum Auswählen der Stelle zur Änderung des Werts.

SAMPLE -Taste ............. Taste zum Speichern der Änderung und für die Rückkehr zur Anzeige

der Dichtewerte. Fahren Sie mit Schritt 5 fort.

CAL -Taste .................... Taste zum Stornieren der Änderung und für die Rückkehr zur Anzeige

der Dichtewerte. Fahren Sie mit Schritt 5 fort.

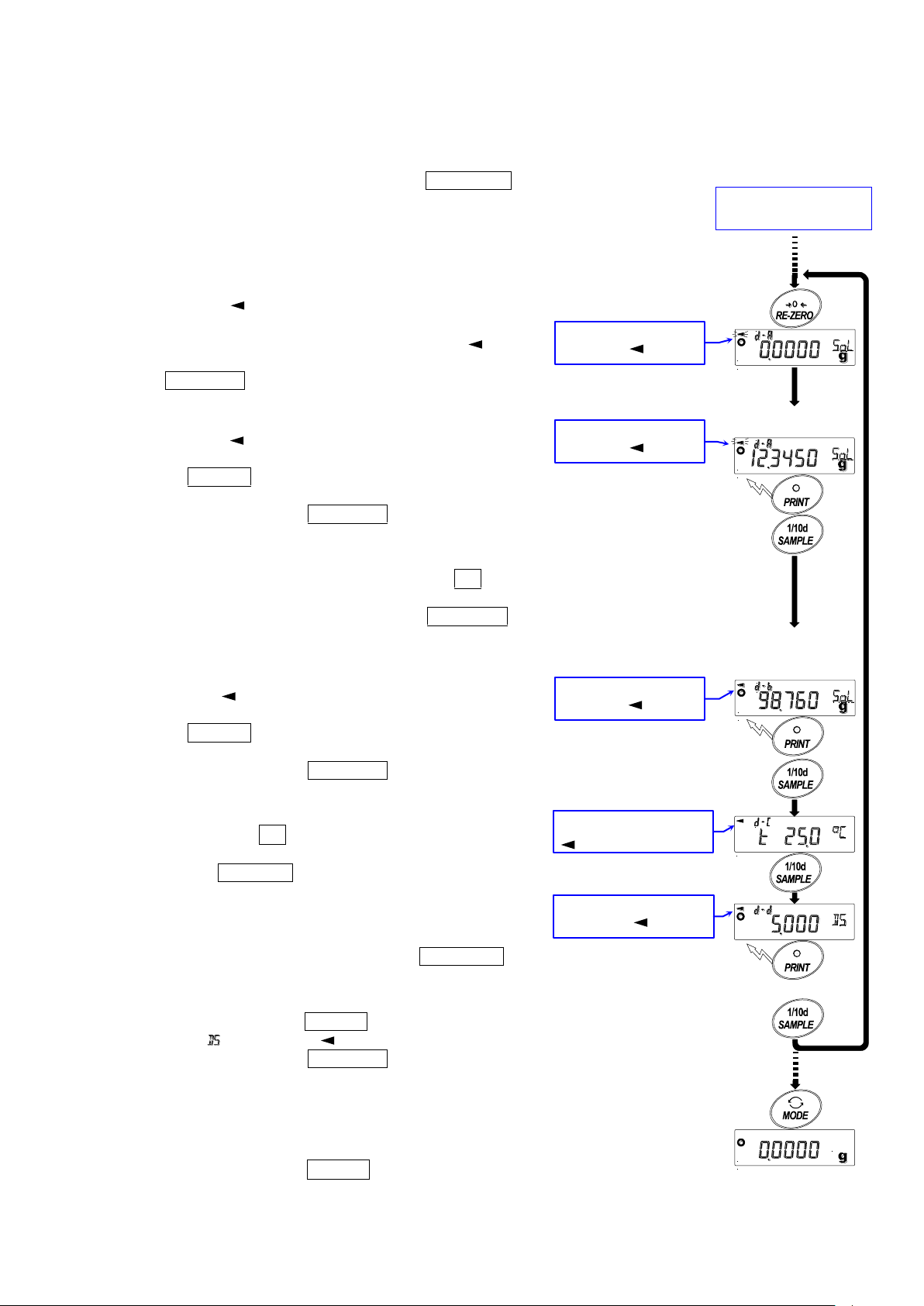

Messung der Dichte einer Flüssigkeit (Spezifisches Gewicht) (d5 1)

Von „Eingabe der Dichte einer Flüssigkeit“

Platzieren Sie den Schwimmer auf der Waagschale.

Schwimmer in Flüssigkeit eintauchen.

Schwimmer entfernen

Ausgabe

Wägen in Luft. g leuchtet. blinkt.

Wägen in Flüssigkeit. g leuchtet. leuchtet.

Dichteanzeige. g geht aus. leuchtet.

Eingabe des Volumens. g geht aus. leuchtet.

Anmerkung Der Dichtewert wird vierstellig angezeigt. Die Anzeige des Minimalwerts kann

nicht mit der Taste SAMPLE verändert werden.

Die Dichte (oder das spezifische Gewicht) wird nach

„Massenbestimmung eines Schwimmers in Luft“ und „Massenbestimmung eines Schwimmers in

Flüssigkeit“ angezeigt. Die Messung verläuft wie folgt: g : Gramm. : die Verarbeitungsanzeige.

1 Rufen Sie den Dichtemodus auf.

(g leuchtet. blinkt.) Legen Sie nichts auf die Waagschale und drücken Sie die RE-ZERO -Taste, um Null anzuzeigen.

2 Platzieren Sie den Schwimmer auf der

Waagschale. (g leuchtet. blinkt.) Wird der Gewichtswert des Schwimmers angegeben, drücken Sie die Taste PRINT , um den Wert zu speichern, nachdem ein stabiler Wert angezeigt wird. Drücken Sie die Taste SAMPLE , um den Gewichtswert in Luft zu bestimmen und fahren dann mit dem nächsten Schritt fort.

Anmerkung Wenn der Wert als negativ oder e

(außerhalb des Gültigkeitsbereichs) angezeigt wird, ist die Taste SAMPLE inaktiv.

3 Gießen Sie nun für die Dichtemessung die

Flüssigkeit hinzu, bis der Schwimmer mit der Flüssigkeit bedeckt ist. Vergewissern Sie sich, dass der Schwimmer sich mindestens 10 mm unter der Oberfläche der Flüssigkeit befindet. Warten Sie, bis sich die Anzeige stabilisiert hat und lesen Sie die Messung ab. Wird der Gewichtswert übertragen, drücken Sie die Taste PRINT . Drücken Sie die Taste SAMPLE , um den Gewichtswert in Flüssigkeit zu bestimmen und fahren dann mit dem nächsten Schritt fort.

Anmerkung Wird e (außerhalb des

Gültigkeitsbereichs) angezeigt, ist die Taste SAMPLE inaktiv.

4 Volumen für den Schwimmer eingeben

Lesen Sie unter „Eingabe des Volumens für den

Schwimmer“ nach, und geben Sie das Volumen ein. Drücken Sie die Taste SAMPLE und fahren Sie mit dem nächsten Schritt fort.

5 Wurde der Dichtewert ausgegeben, drücken Sie die

6 Drücken Sie die Taste MODE , um zu einem

Taste PRINT , um ihn zu speichern. (Einheit : . g geht aus. leuchtet.) Drücken Sie die Taste SAMPLE , um eine weitere Probe zu wägen und fahren Sie mit Schritt 2 fort.

anderen Modus zu wechseln.

Eingabe des Volumens eines Schwimmers

Die Waage zeigt das eingestellte Volumen des Schwimmers an (werkseitige Einstellung: 10,00 cm3). Ändern Sie den Wert ggf. mit den folgenden Tasten. Der verfügbare Einstellbereich liegt bei 0,01 bis 99,99 cm3, und die Einheit ist 0,01 cm3.

RE-ZERO1 (+) Taste..Taste zum Erhöhen des Werts der ausgewählten Stelle.

MODE (-) Taste ......... Taste zum Verringern des Werts der ausgewählten Stelle.

PRINT1 Taste ............ Taste zum Auswählen der Stelle zur Änderung des Werts.

SAMPLE -Taste ......... Taste zum Speichern der Änderung und für die Rückkehr zur Anzeige der

Dichtewerte. Fahren Sie mit Schritt 5 fort.

CAL -Taste ................ Taste zum Stornieren der Änderung und für die Rückkehr zur Anzeige

der Dichtewerte. Fahren Sie mit Schritt 5 fort.

14. PROGRAMMIERBARE EINHEIT

Modell

Minimum-Koeffizient

Maximum--Koeffizient

HR-100AZ / 150AZ / 250AZ / 251AZ

0,000001

10000

HR-100A / 150A / 250A / 251A

Confirm

Bestätigen

Dies ist eine Funktion zur Programmierung und Umwandlung der verwendeten Einheit. Der Gewichtswert in Gramm wird mit einem beliebigen, in der Funktionstabelle vorgegeben Koeffizienten multipliziert, und das Resultat wird angezeigt.

Der Koeffizient muss innerhalb der unten angezeigten Grenzwerte für Minimum und Maximum liegen. Liegt der Koeffizient außerhalb dieses Bereichs, wird ein Fehler angezeigt und die Waage kehrt in den Koeffizienten-Einstellungsmodus zurück und verlangt die Eingabe eines gültigen Werts. Werkseitig wurde der Koeffizient als 1 eingestellt.

Bedienung

1 Drücken Sie die Taste SAMPLE und halten Sie sie gedrückt, bis ba5fnc in der

Funktionstabelle angezeigt wird. 2 Drücken Sie mehrmals die Taste SAMPLE, um j anzuzeigen. 3 Drücken Sie die Taste PRINT. Die Waage ruft den Modus zum Einstellen bzw. Bestätigen des

Koeffizienten auf.

Bestätigen des Koeffizienten

4 Der aktuelle Koeffizient wird angezeigt und die erste Stelle blinkt.

 Wenn keine Änderung durchgeführt werden soll, drücken Sie die Taste CAL und fahren Sie

fort mit Schritt 6.

 Falls eine Änderung vorgenommen werden soll,

drücken Sie die Taste RE-ZERO und fahren Sie fort mit Schritt 5.

Einstellen des Koeffizienten

5 Stellen Sie den Koeffizienten mithilfe der folgenden

Tasten ein.

SAMPLE-Taste Zum Auswählen einer Stelle zur

Änderung des Werts. Die

ausgewählte Stelle blinkt. RE-ZERO-Taste Zum Ändern des Werts. MODE-Taste Zum Ändern der Position der

Dezimalstelle. Bei jedem Drücken der Taste

ändert sich die Position der

Dezimalstelle wie folgt:

PRINT-Taste Zum Speichern der neuen

Einstellung, Anzeigen von end

und Fortfahren mit Schritt 6. CAL-Taste Zum Abbrechen der neuen

Einstellung und Fortfahren mit

Schritt 6.

Arbeitsvorgang abbrechen

6 Die Waage zeigt Einheit an. Drücken Sie die Taste CAL, um die Funktion Programmierbare

Einheit zu verlassen und in den Wägemodus zurückzukehren.

Verwendung der Funktion

Drücken Sie die Taste MODE, um die Funktion Programmierbare Einheit auszuwählen (keine Anzeige unter Unit). Wägen Sie die Probe wie unter „6-1 Grundbedienung (Gramm-Modus)“ beschrieben. Nach dem Wägen zeigt die Waage das Ergebnis an (Wägedaten in Gramm x Koeffizient).

5 4 3 2 1

9 8 7 6

0 1 2 3 4 5 6

LSB MSB

1 0

-5V to -15V

+5V to +15V

RS-232C

Stop bit

Parity bit

Start bit

Data bits

15. RS-232C SERIELLE SCHNITTSTELLE

Pin Nr.

Signal Name

Richtung

Beschreibung

1 - -

Keine Verbindung

TXD

Ausgang

Daten senden

RXD

Eingang

Daten empfangen

4 - -

Keine Verbindung

Signalerdung

DSR

Ausgang

Datensatz bereit

RTS

Eingang

Sendeanforderung

CTS

Ausgang

Sendebereit 9 -

Keine Verbindung

2 3 7 8 6 5

TXD RXD RTS CTS DSR SG

RXD TXD RTS CTS DSR SG

Approx.5V

Inside of balance

Balance side

DCE

Computer side

DTE

Terminals sample

Datenbits

Startbit

Stopbit

Paritätsbit

RS-232C

-5 V bis -15 V +5 V bis +15 V

#4-40UNC

Seite der Waage

Computer-Seite

Ca. 5 V

Innenseite der Waage

Anschluss-Beispiel

Diese Waage ist ein Datenübertragungsgerät - Data Communication Equipment (DCE). Schließen Sie die Waage mit einem gerade verdrahteten Datenkabel an einen PC (DTE) an.

Übertragungssystem : EIA RS-232C (D-Sub 9-pin, Buchse) Übertragungsart : Asynchron, bidirektional, halbduplex Übertragungsrate : 10 Mal/Sekunde oder 5 Mal/Sekunde (wie die Datenaktualisierungsfrequenz) Datenformat : Baudrate : 600, 1200, 2400, 4800, 9600, 19200 bps Datenbits : 7 oder 8 Bits Parität : Gerade, Ungerade (Datenbits 7 Bit) Keine (Datenbits 8 Bit) Stopbit : 1 Bit Code : ASCII

D-Sub 9-Pin Belegung

Die Signalnamen der Waage sind die gleichen wie die der DTE Seite mit TXD und RXD umgekehrt.

1 2 3 4

MODE

16. ANSCHLUSS AN PERIPHERIEGERÄTE

Anwendungsbeispiel

AD-8121B

Moduseinstellung

Zum Drucken der Wägedaten im Standard A&D-Format mit der HR-AZ / HR-Z PRINT-Taste oder dem Autodruck-Modus. (Uhrzeit und Datum können hinzugefügt werden.)

MODE 1

Zum Drucken der Wägedaten im Standard A&D-Format mit der AD-8121B DATA-Taste oder dem integrierten Timer des AD-8121B. (Uhrzeit und Datum können hinzugefügt werden.)

Verwenden Sie zum Drucken die AD-8121B Diagramm-Druckfunktion.

MODE 2

Zum Drucken der HR-AZ / HR-Z Statistikdaten.

MODE 3

Zum Drucken der GLP-Ausgabe.

MODE 3

Klasse

Element und

Parameter

Werkseitige

Einstellung

AD-8121B

MODE 1

AD-8121B

MODE 2

AD-8121B

MODE 3

dout Datenausgabe

prt Datenausgabemodus

0,1,2,4,5 *1

pU5e Datenausgabe Pause

0 0 0

0,1 *2

5if Serielle Schnittstelle

bp5 Baudrate

2 2 2

btpr Daten-Bit, Paritäts-Bit

0 0 0

Crlf Endezeichen

0 0 0

type Datenformat

0 0 0

MODE

AD-8121B

DIP-Schalter

Beschreibung

MODE 1

1 2 3 4

MODE

Drucken bei Datenempfang. Standardmodus, Modus für statistische Berechnungen

MODE 2

1 2 3 4

MODE

Drucken mit der AD-8121B DATA-Taste oder dem integrierten Timer des AD-8121B. Standardmodus, Intervallmodus, Diagramm-Druckfunktion

MODE 3

1 2 3 4

MODE

Drucken bei Datenempfang. Dump-Druckmodus

1 2 3 4

MODE

16-1 Anschluss an den AD-8121B Drucker

Zur Verwendung des AD-8121B Druckers stellen Sie die folgenden Parameter ein.

*1 Stellen Sie die Parameter für „ap-p (Autodruck-Polarität)“ und „ap-b (Autodruck-Differenz)“

bei Auswahl von Modus A oder B (prt 1 oder 2) ein.

Stellen Sie den AD-8121B DIP Schalter No.3 auf ON wenn instabile Daten mit „prt

4“ gedruckt werden.

*2 Stellen Sie 1 ein,wenn mehrere Zeilen im HR-AZ / HR-Z Modus für statistische

Berechnungen gedruckt werden sollen.

Anmerkungen Druckbeispiele finden Sie unter „11-2 GLP-Bericht“.

Einstellung der AD-8121B DIP-Schalter

DIP-Schalter Nr.3 : Umgang mit instabilen Daten EIN Drucken AUS Nicht gedruckt

Stellen Sie den DIP Schalter Nr. 4 auf OFF (AUS).

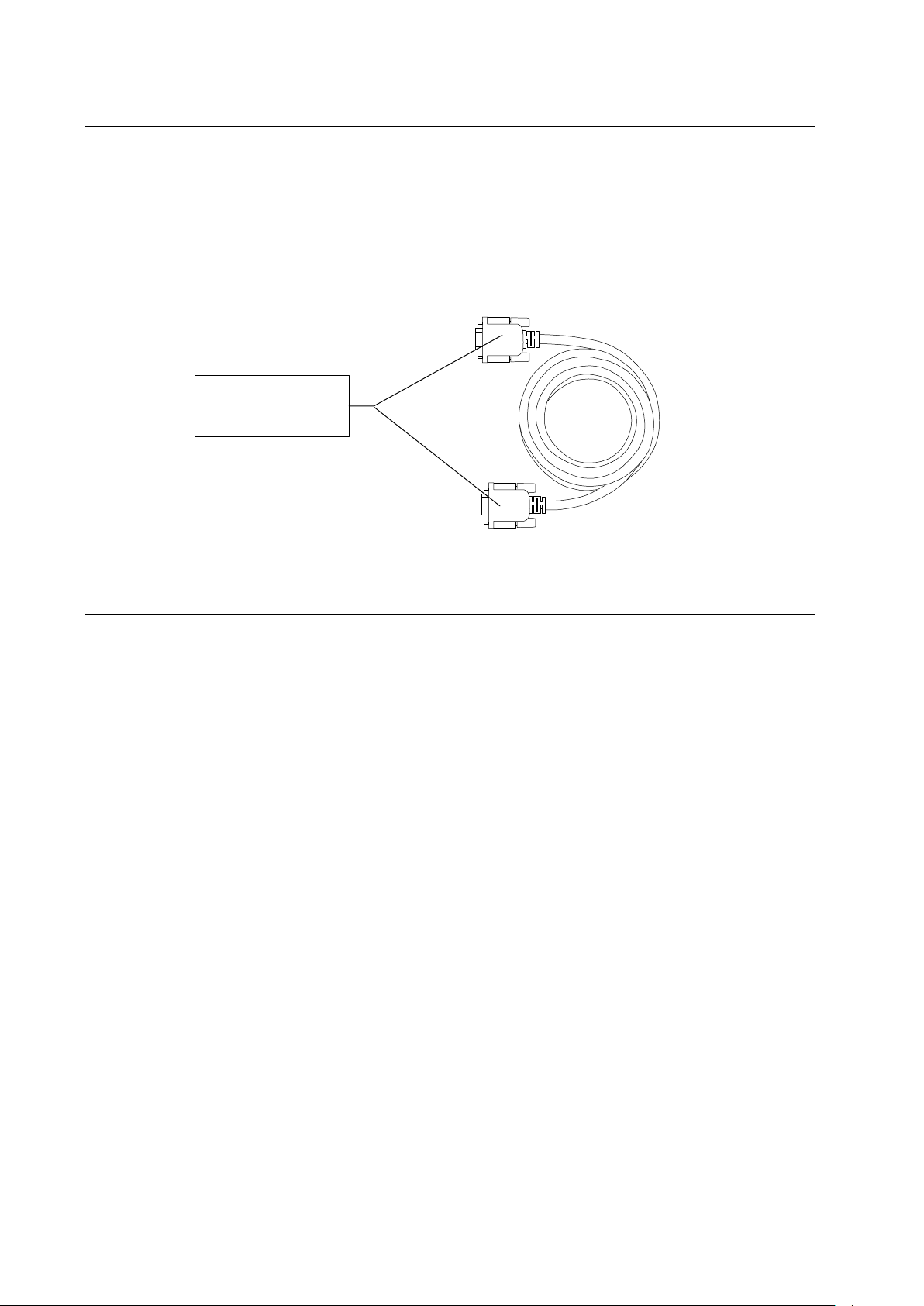

16-2 Verbindung mit einem Computer

D-Sub 9-Pin Buchsenanschluss Zoll-Schraubgewinde

Die Waage kann über eine serielle RS-232C-Schnittstelle an einen Computer angeschlossen werden. Die HRA–02 USB-Schnittstelle ist als weiteres Zubehör erhältlich, um die Wägedaten an einen Computer zu übertragen.

Diese Waage ist ein Datenübertragungsgerät (Data communication equipment - DCE). Benutzen Sie ein gerade verdrahtetes Datenkabel zum Anschluss an einen PC. Ein handelsübliches Modemkabel kann benutzt werden. Vergewissern Sie sich beim Kauf, dass die folgenden Spezifikationen erfüllt sind.

16-3 Verwendung der Windows Communication Tools (WinCT)

Ist Windows das Betriebsystem auf Ihrem Computer, kann die WinCT Software kostenlos von der A&D Website heruntergeladen und für die Übertragung der Wägedaten auf einen Computer verwendet werden. Die WinCT Software hat drei Kommunikationsmethoden: „RsCom“, „RsKey“ und „RsWeight“.

RsCom

 Kann Befehle zur Steuerung der Waage übertragen.  Kann eine bidirektionale Kommunikation zwischen der Waage und einem Computer über die

serielle RS-232C-Schnittstelle herstellen.

 Kann die Daten in einem Textdateiformat speichern oder anzeigen. Kann die Daten auch auf

einem an den Computer angeschlossenen Drucker drucken.

 Wenn Waagen an mehrere Ports des Computers angeschlossen sind, kann mit allen Waagen

gleichzeitig kommuniziert werden.

 Kann einen Computer mit anderen Software-Anwendungen gemeinsam nutzen.

RsKey

 Kann die Wägedaten direkt von der Waage zu anderen Software Anwendungen übertragen wie

z. B. Microsoft Excel.

 Kann mit den meisten Software-Anwendungen benutzt werden.

RsWeight

 Kann die Wägedaten von der Waage abrufen und als Diagramm in Echtzeit darstellen.  Kann die maximale, minimale und durchschnittliche Standardabweichung und Variation des

Koeffizienten berechnen und anzeigen.

Mit der WinCT Software kann die Waage die folgenden Funktionen durchführen:

1 Die Wägedaten und Statistiken mit „RsKey“ analysieren. Die Wägedaten können direkt in ein Excel-Arbeitsblatt eingegeben werden. Anschließend kann

Excel die Daten analysieren, um die Summe, den Durchschnitt, die Standardabweichung, den Maximal- und den Minimalwert zu erhalten und als Diagramm darzustellen.

2 Steuerung der Waage mit Befehlen von einem PC aus Mit „RsCom“ sendet der PC Befehle wie „re-zero“ oder „Wägedaten senden“ an die Waage und

übernimmt die Steuerung.

3 Drucken des GLP-Berichts auf Ihrem Drucker Der GLP-Bericht der Waage kann auf einem an einen PC angeschlossenen Drucker gedruckt

werden.

4 Empfangen von Wägedaten in bestimmten Zeitabständen Die Wägedaten können in bestimmten Zeitabständen empfangen werden, und es können

Datenmerkmale mit der verstrichenen Zeit ermittelt werden.

5 Verwendung eines PC als externer Anzeige Mit der „RsKey“ Testmodus-Funktion kann ein PC als externe Gewichtsanzeige für die Waage

verwendet werden. (Hierzu stellen Sie den „Datenausgabe-Modus“ auf „Stream-Modus“ ein.)

17. BEFEHLE

Stornieren des Befehls S oder SIR.

Anfordern der Wägedaten sofort.

Anfordern der Wägedaten nach Stabilisierung.

Anfordern der Wägedaten sofort.

SIR

Anfordern der Wägedaten kontinuierlich.

Anfordern der Wägedaten nach Stabilisierung.

CAL

Wie CAL-Taste.

EXC *

Kalibrierung mithilfe eines externen Gewichts

OFF

Schaltet die Anzeige aus.

Schaltet die Anzeige ein.

Wie ON:OFF-Taste

PRT

Wie PRINT-Taste

Wie RE-ZERO-Taste

SMP

Wie SAMPLE-Taste.

Tara-Taste

Wie RE-ZERO-Taste

Wie MODE-Taste

?ID

Anfordern der ID-Nummer.

?SN

Anfordern der Seriennummer.

?TN

Anfordern des Modellnamens.

?PT

Anfordern des Tara-Gewichts.

PT: .  g

Ändern des Tara-Gewichts. Die hinzugefügte Einheit ist die aktuelle Wägeeinheit in A & D

Standard-Format.

17-1 Liste der Befehle

Anmerkung Einem Befehl wird ein Endezeichen hinzugefügt, der mit dem Parameter „Endezeichen (Crlf)“ der „Seriellen Schnittstelle (5if)“ in der Funktionstabelle vorgegeben und an die Waage übermittelt wird.

Befehle für die Abfrage der Wägedaten

Anmerkung: Die Befehle „Q“ und „SI“ sowie „S“ und „

Befehle für die Steuerung der Waage

P“ haben dieselbe Funktion.

Anmerkung: Die Befehle „R“, „Z“ und „

: ASCII-Code 1Bh

* : Nur für die HR-AZ-Serie

T“ haben die gleiche Funktion.

17-2 Bestätigungscode und Fehlercodes

Weighing mode

Zero display

Processing command

Personal computer Time Balance

R command

CRL

Confirmation of command receipt

Command completion

CRL

R-Befehl

Zeit

Waage

Wägemodus

Bestätigung des Befehlseingangs

Befehlsverarbeitung

Befehlsabschluss

Null-Anzeige

Wenn der Parameter „AK, Fehlercode (erCd)“ der „Seriellen Schnittstelle (5if)“ auf „1“ eingestellt ist, gibt die Waage den <AK> Code oder einen Fehlercode für jeden Befehl wie folgt aus:

<AK> (06h) Bestätigung in ASCII-Code.

 Erhält die Waage einen Befehl zum Anfordern von Daten und kann diesen Befehl nicht

ausführen, sendet die Waage einen Fehlercode (EC, Exx).

Erhält die Waage einen Befehl zum Anfordern von Daten und kann diesen Befehl ausführen,

werden die Daten ausgegeben.

 Erhält die Waage einen Befehl zum Steuern der Waage und kann diesen Befehl nicht

ausführen, sendet die Waage einen Fehlercode (EC, Exx).

Erhält die Waage einen Befehl zum Steuern der Waage und kann diesen Befehl ausführen,

sendet die Waage einen Bestätigungscode.

Unter den Befehlen zum Steuern der Waage senden die folgenden den Bestätigungscode,

wenn die Waage den Befehl erhält und wenn die Waage den Befehl ausgeführt hat. Kann der Befehl nicht vollständig ausgeführt werden, sendet die Waage einen Fehlercode (EC, Exx). Dieser Fehler kann mit dem CAL-Befehl freigesetzt werden.

CAL-Befehl (Wenn eine Kalibrierung mit einem Kalibriergewicht durchgeführt wird) ON-Befehl, P-Befehl R-Befehl, Z-Befehl, T-Befehl (Beim Einstellen der Anzeige auf Null)

R-Befehl Beispiel

Personal computer Time Balance

CAL command

Zero display

Confirmation of command receipt

Command completion Zero display

CRL

Waage

Null-Anzeige

Bestätigung des Befehlseingangs

Befehlsabschluss

Null-Anzeige

CAL-Befehl

Zeit

Personal computer Time Balance

CAL command *

Zero display

Confirmation of command receipt

Command completion

Starts inputting data

Zero display

Calibration weight value display

Starts inputting data

RE-ZERO operation

CRL

PRT command

CRL

(Place the calibration weight

on the weighing pan.)

(Remove the calibration weight

from the weighing pan.)

Calibration weight

PRT command

Waage

Null-Anzeige

Bestätigung des Befehlseingangs

Beginn der Dateneingabe

Anzeige Kalibriergewicht

Bestätigung des Befehlseingangs

Beginn der Dateneingabe

Befehlsabschluss

RE-ZERO-Aktion

Null-Anzeige

(Kalibriergewicht auf die

Waagschale legen.)

PRT-Befehle

CAL-Befehl

Zeit

Kalibrierge

(Kalibriergewicht von der

Waagschale nehmen.)

CAL-Befehl Beispiel (HR-AZ-Serie: Kalibrierung mithilfe der internen Kalibriermasse)

CAL-Befehl Beispiel (HR-A-Serie: Kalibrierung mithilfe eines externen Gewichts)

* : EXC-Befehl für die HR-AZ-Serie

T-Befehl Beispiel

?PT command

FCR

TP?

Personal computer Time Balance

Weighing mode

Zero display

Processing command

Confirmation of command receipt

Command completion

T command

CRL

P T , + 1 2 6 . 8 7 2 1

CRL

T-Befehl

?PT-Befehl

Waage

Wägemodus

Bestätigung des Befehlseingangs

Befehlsverarbeitung

Befehlsabschluss

Null-Anzeige

Zeit

PT command (Tare of 100g)

?PT command

LFC

TP?

P T : 1 0 0

Personal computer Time Balance

Weighing mode

Command completion

Tare value display

CRL

P T , + 1 0 0 . 0 0 0 0

Zeit

Waage

PT-Befehl (Tara 100 g)

Wägemodus

Befehlsabschluss

Anzeige Tara-Wert

?PT-Befehl

PT-Befehl Beispiel

 Tritt ein Übertragungsfehler aufgrund von externen Störungen auf, oder erfolgt ein

Paritätsfehler aufgrund eines Übertragungsfehlers, sendet die Waage einen Fehlercode. Senden Sie in diesem Fall den Befehl noch einmal.

17-3 Einstellungen bezüglich RS-232C

Bezüglich RS-232C hat die Waage zwei Funktionen: „Datenausgabe (dout)“ und „Serielle Schnittstelle (5if)“. Stellen Sie die jeweilige Funktion nach Bedarf ein.

18. WARTUNG

 Verwenden Sie keine organischen Lösungsmittel zum Reinigen der Waage. Reinigen Sie die

Waage mit einem mit warmem Wasser befeuchteten, fusselfreien Tuch und einem milden Reinigungsmittel.

 Bauen Sie die Waage nicht auseinander. Wenden Sie sich an Ihren örtlichen A & D-Händler,

wenn die Waage gewartet oder repariert werden muss.

 Verwenden Sie für den Transport bitte die Originalverpackung.

19. FEHLERBEHEBUNG

19-1 Funktionsfähigkeit der Waage und Umgebung prüfen

Die Waage ist ein Präzisionsinstrument. Wenn die Arbeitsumgebung und die Arbeitsmethode unzureichend sind, kann genaues Wägen nicht garantiert werden. Legen Sie eine Probe auf die Waagschale und nehmen Sie wieder herunter. Wiederholen Sie diesen Vorgang mehrmals. Besteht ein Problem mit der Wiederholbarkeit oder funktioniert die Waage nicht korrekt, überprüfen Sie bitte die Waage wie folgend beschrieben. Weitere Informationen finden Sie auf unserer Website http://www.aadd.co.jp/ unter „Information Library“ und „FAQ“. Ist die Waage nach Überprüfung immer noch nicht funktionstüchtig, wenden Sie sich bezüglich einer Reparatur an Ihren A&D Händler.

Funktionsfähigkeit der Waage prüfen

 Prüfen Sie die Wiederholbarkeit der Waage mithilfe eines externen Kalibriergewichts.

Platzieren Sie das Gewicht in die Mitte der Waagschale.

 Prüfen Sie die Wiederholbarkeit, Linearität und den kalibrierten Wert mithilfe externer Gewichte

mit bekanntem Wert.

Arbeitsumgebung und Wägemethode prüfen

Betriebsumgebung

 Ist der Wägetisch stabil genug?  Steht die Waage eben? Siehe „3-1 Vor Gebrauch“.  Sind Zugluft oder Vibrationen vorhanden? Wurde der Windschutz installiert?  Befindet sich eine starke elektrische oder magnetische Störquelle, z. B. ein Motor, in der Nähe

der Waage?

Wägemethode

 Wurde die Waagschale korrekt installiert?  Wurde die Taste RE-ZERO gedrückt, bevor eine Probe auf die Waagschale gelegt wird?  Liegt die Probe in der Mitte der Waagschale?  Wurde die Waage mithilfe eines externen Gewichts kalibriert? (Oder über Kalibrierung per

Tastendruck, nur für die HR-AZ-Serie)

 Wurde die Waage mindestens 30 MInuten vor dem Wägen eingeschaltet?

Probe und Behälter

 Hat die Probe aufgrund von Betriebsbedingungen wie Luftfeuchtigkeit und Temperatur

Feuchtigkeit absorbiert oder verloren?

 Hatte der Probebehälter ausreichend Zeit, sich der Umgebungstemperatur anzupassen? Siehe

„3-2 Während des Gebrauchs“.  Ist die Probe statisch aufgeladen? Siehe „3-2 Während des Gebrauchs“. Die Waagen der HR-AZ/HR-A-Serie können sich besonders bei geringer Luftfeuchtigkeit

schnell statisch aufladen.  Ist die Probe aus magnetischem Material z. B. Eisen? Bei Wägen von magnetischem Material

ist besondere Sorgfalt erforderlich. Siehe „3-2 Während des Gebrauchs“.

19-2 Fehlercode

Anzeigen Fehlercode

Beschreibung

EC, E11

Stabilitätsfehler

Die Waage kann sich aufgrund der Betriebsumgebung nicht stabilisieren. Vermeiden Sie Vibration, Zugluft, Temperaturschwankungen, statische Elektrizität und Magnetfelder.

Siehe „3. VORSICHTSMASSNAHMEN“ für Informationen zur Betriebsumgebung und „7. REAKTIONSANPASSUNG“ für Informationen zur Abstimmung der Waage an die Umgebungsbedingungen.

Drücken Sie die Taste CAL, um in den Wägemodus zurückzukehren.

Fehler „Außerhalb des Gültigkeitsbereichs“

Der eingegebene Wert liegt außerhalb des einstellbaren Bereichs.

Geben Sie den wert erneut ein.

EC, E17

Fehler „Interne Masse“ (Nur für die HR-AZ-Serie)

Der Mechanismus für die interne Kalibriermasse funktioniert nicht richtig. Führen Sie den Wägevorgang von Anfang an erneut durch.

EC, E20

Kalibriergewichts-Fehler

Das Kalibriergewicht ist zu schwer. Vergewissern Sie sich, dass die Waagschale korrekt

installiert wurde. Bestätigen Sie den Wert des Kalibriergewichts.

Drücken Sie die Taste CAL, um in den Wägemodus zurückzukehren.

EC, E21

Kalibriergewichts-Fehler

Das Kalibriergewicht ist zu leicht. Vergewissern Sie sich, dass der Waagschale korrekt

installiert wurde. Bestätigen Sie den Wert des Kalibriergewichts.

Drücken Sie die Taste CAL, um in den Wägemodus zurückzukehren.

Überlastfehler

Eine Probe, die schwerer ist als die zulässige Kapazität der Waage, wurde auf die Waagschale gelegt.

Nehmen Sie die Probe von der Waagschale.

Waagschalen-Fehler

Das Gewicht ist zu leicht. Vergewissern Sie sich, dass Waagschale und

Waagschalenbosse korrekt installiert wurden. Drücken Sie zwei Mal die Taste ON:OFF, um in den Wägemodus zurückzukehren.

Wenn der Fehler weiterhin auftritt, kalibrieren Sie die Waage.

Probenmassen-Fehler

Die Waage kann den Wert der Probe weder im Zählmodus noch im Prozentmodus speichern, weil die Probe zu leicht ist.

Benutzen Sie eine Probe mit mehr Gewicht.

Masseeinheiten-Fehler

Die Masseeinheit der Probe ist für den Zählmodus zu leicht. Diese zu speichern und im Zählmodus zu benutzen, würde zu einem Zählfehler führen.

Fügen Sie weitere Proben hinzu, um die angegebene Zahl zu erreichen und drücken Sie die Taste PRINT.

Wenn Sie die Taste PRINT drücken, ohne weitere Proben hinzuzufügen springt die Waage wieder in den Zählmodus zurück. Fügen Sie bitte weitere Proben hinzu, um genaues Wägen zu ermöglichen.

Anzeige Fehlercode

Beschreibung

Interner Waagenfehler

Wenn dieser Fehler weiterhin auftritt, wenden Sie sich an den lokalen A&D-Händler.

Batteriefehler für Uhr

Die Sicherungsbatterie für die Uhr funktioniert nicht. Nach dem Drücken einer der Tasten stellen Sie bitte die Uhrzeit und das Datum ein. Selbst wenn der Sicherungs-Batteriebetrieb für die Uhr nicht funktioniert oder die Waage in Standby ist, ist die Funktionstüchtigkeit der Waage nicht eingeschränkt. Falls dieser Fehler häufig auftritt, ist eine Reparatur erforderlich.

EC, E00

Kommunikationsfehler

Bei der Übertragung trat ein Protokollfehler auf. Bestätigen Sie Format, Baudrate und Parität.

EC, E01

Fehler Undefinierter Befehl

Ein nicht definierter Befehl wurde empfangen. Bestätigen Sie den Befehl.

EC, E02

Nicht bereit

Ein empfangener Befehl kann nicht verarbeitet werden. Beispiel: Die Waage erhielt einen Q-Befehl, aber nicht

im Wägemodus.

Beispiel: Die Waage erhielt einen Q-Befehl während der

Verarbeitung eines RE-ZERO-Befehls.

Passen Sie die Verzögerungszeit für die Befehlsübertragung an.

EC, E03

Timeout-Fehler

Ist der Timeout-Parameter auf „t-Up1“ eingestellt, hat die Waage das nächste Zeichen eines Befehls in der vorgegebenen Frist von einer Sekunde nicht erhalten.

Bestätigen Sie die Kommunikation.

EC, E04

Fehler Überschüssige Zeichen

Die Waage erhielt überschüssige Zeichen in einem Befehl.

Bestätigen Sie den Befehl.

EC, E06

Formatfehler

Ein Befehl enthält falsche Daten. Beispiel: Die Daten sind numerisch inkorrekt. Bestätigen Sie den Befehl.

EC, E07

Parameter-Einstellungsfehler

Die empfangenen Daten liegen außerhalb des Bereichs, den die Waage akzeptieren kann.

Bestätigen Sie den Parameterbereich des Befehls.

Sonstige Fehler

Können die oben angezeigten Fehler nicht behoben werden, oder erscheinen andere Fehlermeldungen, setzen Sie sich bitte mit Ihrem A&D Händler in Verbindung.

19-3 Reparaturanfrage

Muss die Waage repariert oder gewartet werden, setzen Sie sich bitte mit Ihrem A&D Händler in Verbindung.

Die Waage ist ein Präzisionsinstrument. Gehen Sie sorgfältig mit der Waage um und beachten Sie die folgenden Punkte beim Transport.

 Verwenden Sie die Originalverpackung.  Nehmen Sie die Waagschale von der Haupteinheit ab

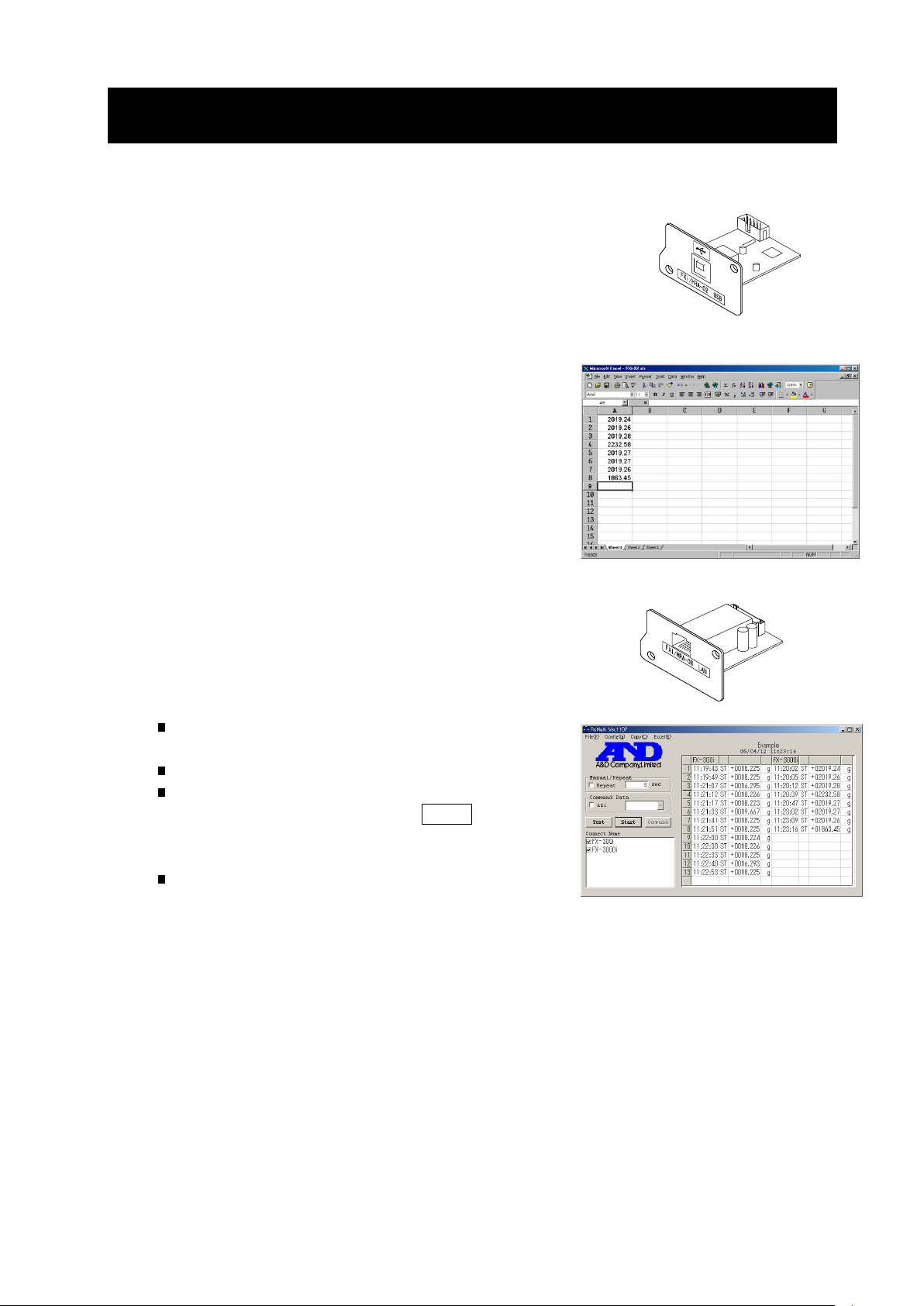

20. OPTIONEN

HRA–02 Anwendungsbeispiel

HRA–08 Anwendungsbeispiel

Anmerkung Die HRA-02, HRA-08 und HRA-09 können nicht gleichzeitig benutzt werden.

HRA-02 USB-Schnittstelle (in der Waage eingebaut, relevantes Betriebssystem: Windows 98

OSR2 oder neuer)

 Überträgt die Gewichtswerte der Waage

(nur numerische Werte) über USB unidirektional an einen PC.

Überträgt die Gewichtswerte der Waage (nur

numerische Werte) direkt an Softwareanwendungen wie Microsoft Excel, Word und Editor.

 Es braucht kein Treiber installiert zu werden.

Anmerkung

Für eine bidirektionale Kommunikation mit WinCT

sowie für die Eingabe statistischer Daten oder

GLP-Daten an einem Computer benötigen Sie den

USB-Converter (AX-USB-9P-EX)

HRA-08 Ethernet-Schnittstelle

 Zum Anschließen der Waage an ein LAN.

 Die „WinCT-Plus“ Datenkommunikations-Software wird

standardmäßig als Zubehör mitgeliefert und bietet folgende Funktionen.

Daten erfassen von mehreren an ein LAN

angeschlossenen Waagen. Steuerung dieser Waagen über Befehle. Erfassen der von den Waagen gesendeten Daten.

Beispiel: Beim Drücken der Taste PRINT der Waage

werden Daten ausgegeben und von dem Computer

empfangen. Die gespeicherten Daten können in Microsoft Excel

(sofern installiert) verwendet werden.

HRA-09 Eingebaute Batterie-Einheit (wiederaufladbares Ni-MH Akku-Pack)

 Ladezeit: Ca. 10 Stunden.  Dauerbetrieb: Ca. 8 Stunden.

Anmerkung Die Ladezeit ist von der Betriebsumgebung abhängig. Während des Ladevorgangs kann die Waage nicht benutzt werden.

AX-FXi-31 Geräteabdeckung

 Die Schutzhaube für das Gerät wird standardmäßig

mitgeliefert.

AD-1671 Antivibrations-Tisch

 A 27-kg-Tisch mit vibrationsabsorbierenden Gummifüßen zur

Verringerung von Bodenvibrationen und ein stabileres Wägen.

 Verwenden Sie die Fernbedienung AD-8922A, um Wägefehler zu

vermeiden, die beim manuellen Bedienen der Waage durch ein leichtes Kippen des Tisches verursacht werden könnten.

AD-1672 Tisch-Windschutz

 Schützt die Waage gegen Luftzüge von Quellen wie Klimaanlagen

oder Passanten und verringert dadurch die Wägefehler.

 Die durchsichtige Platte besteht aus einem antistatischen

Kunststoffmaterial, das die Waage gegen statische Elektrizität schützt.

AD-1683 Gleichstromentlader

 Minimiert statische Aufladung des Materials, um Wägefehler zu

minimieren. Der AD-1683 ist ein Gleichstromentlader. Die erzeugten Ionen erzeugen keine Brise und sind selbst in großer Entfernung wirksam. Daher kann die Waage problemlos feine Pulver usw. exakt wiegen, wenn der AD-1683 benutzt wird.

AD-1684 Elektrostatikfeld-Messgerät

 Diese Option misst die Menge der statischen Ladung auf der Probe,

Tara oder Peripheriegeräten und zeigt das Ergebnis an. Sind diese statisch aufgeladen, entladen Sie sie mit dem AD-1683 Gleichstromentlader.

AD-1687 Wägeumgebungs-Logger

 Ein Daten-Logger mit 4 Sensor für Temperatur, Luftfeuchtigkeit,

barometrischen Druck und Vibration, mit dem die Umgebungsdaten gemessen werden können.

 Beim Anschluss an die RS-232C-Schnittstelle der Waage kann der

AD-1687 Umgebungsdaten zusammen mit den Wägedaten speichern. Dadurch ist es auch möglich, Daten in einer Umgebung zu speichern, in der kein Computer verwendet werden kann.

 Die gespeicherten Daten können über USB auf einem PC eingelesen

werden. Der AD-1687 wird als USB-Speicher erkannt, daher wird keine spezielle Software zum Lesen der Daten benötigt.

AD-1688 Daten-Logger

 Bei Anschluss an die serielle RS-232C-Schnittstelle der Waage kann

der AD-1688 die Daten auch in einer Umgebung speichern, in der kein Computer benutzt werden kann.

AD-1689 Pinzette für das Kalibriergewicht

 Diese Option wird bei Kalibrierung mit einem externen Gewicht

benutzt.

AX-USB-9P-EX USB-Konverter

 Fügt dem PC einen COM-Port hinzu.  Ermöglicht eine bidirektionale Kommunikation zwischen dem PC und

der Waage, sofern ein USB-Treiber installiert ist.

 Kann eine serielle Kommunikations-Software wie WinCT auf einem PC

ohne COM-Ports verwenden.

AD-8920A Fernanzeige

 Wird über die RS-232C-Schnittstelle an die Waage angeschlossen, um

die Gewichts-Daten von der Waage entfernt anzuzeigen.

AD-8922A Fernbedienung

 Wird über die RS-232C-Schnittstelle an die Waage angeschlossen, um

die Gewichtsdaten anzuzeigen und die Waage aus der Entfernung steuern zu können.

 Analogausgang und Vergleichsausgang sind als installierbare Option

erhältlich.

AD-8121B Drucker

 Kompakter Punktmatrixdrucker  Statistikfunktion, Uhrzeit und Datum,

Intervalldruck-Funktion, Grafikdruck-Funktion, Dump-Druckmodus

 5 x 7 Punkte, 16 Zeichen pro Zeile  Druckerpapier (AX-PP143, 45 (B) x 50 (L) mm, ø65 mm)  Wechselstromadapter oder Alkaline-Batterie.

21. SPEZIFIKATIONEN

HR-250AZ

HR-251AZ

HR-150AZ

HR-100AZ

Wägekapazität

252 g

62 g

152 g

102 g

Maximale Anzeige

252,0084 g

252,008 g 62,0009 g*1

152,0084 g

102,0084 g

Minimaler Wiegewert (1 Stelle)

0,1 mg

1 mg

0,1 mg

Wiederholbarkeit (Standardabweichung)

0,2 mg/200-250 g

0,1 mg/0-200 g

0,5 mg

0,1 mg

Linearität

±0,3 mg

±1 mg

±0,3 mg

±0,2 mg

Stabilisierungszeit (normalerweise bei FAST)

Ca. 2 Sekunden*2

Sensibilitätsabweichung (10°C-30°C/50 F-86 F)

±2 ppm/°C

Interne Masse

Uhr- und Kalenderfunktion

Betriebsumgebung

5 °C bis 40 °C (41°F bis 104 °F)

85 % rel. oder weniger (nicht kondensierend)

Anzeige-Aktualisierung srate

5 Mal/Sekunde*3, 10 Mal/Sekunde

Zählm odus

Minimum Einheitsmasse

0,1 mg

1 mg

0,1 mg

Anzahl der Proben

10, 25, 50 oder 100 Stück

Prozen tmodus

Minimum 100 % Referenzmasse

10,0 mg

100 mg

10,0 mg

Mindestanzeige 100 %

0,01 %, 0,1 %, 1 % (Abhängig von der gespeicherten Referenzmasse.)

Schnittstelle

RS-232C

Externes Kalibriergewicht

250 g 200 g 100 g

50 g

250 g 200 g 100 g

50 g 20 g

150 g 100 g

50 g

100 g

50 g

WaagschalenDurchmesser

90 mm

Externe Abmessungen

198 (B) x 294 (T) x 315 (H) mm

Wechselstromadapter

Bitte vergewissern Sie sich, dass der Adapter der Spannung und dem

Steckdosentyp vor Ort entspricht.

Leistungsaufnahme

Ca. 11 VA (am Wechselstromadapter)

Nettogewicht

Ca. 3,9 kg

*1: Die Waage ermöglicht Wägevorgänge mit einem Präzisionsbereich, auch wenn ein hohes Taragewicht

auf die Waagschale gelegt wird. (Smart-Bereich-Funktion)

*2: Bei werkseitiger Einstellung MID. für die Reaktionsanpassung beträgt die Stabilisierungszeit ca.

3 Sekunden.

*3: Werkseitige Einstellung

HR-250A

HR-251A

HR-150A

HR-100A

Wägekapazität

252 g

62 g

152 g

102 g

Maximale Anzeige

252,0084 g

252,008 g 62,0009 g*1

152,0084 g

102,0084 g

Minimaler Wiegewert (1 Stelle)

0,1 mg

1 mg

0,1 mg

Wiederholbarkeit (Standardabweichung)

0,2 mg/200-250 g

0,1 mg/0-200 g

0,5 mg

0,1 mg

Linearität

±0,3 mg

±1 mg

±0,3 mg

±0,2 mg

Stabilisierungszeit (normalerweise bei FAST)

Ca. 2 Sekunden*2

Sensibilitätsabweichung (10°C-30°C/50F-86F)

±2 ppm/°C

Interne Masse

Nein

Uhr- und Kalenderfunktion

Nein

Betriebsumgebung

5°C bis 40°C (41°F bis 104°F)

85 % rel. oder weniger (nicht kondensierend)

Anzeige-Aktualisierungsrate

5 Mal/Sekunde*3, 10 Mal/Sekunde

Zählmodus

Minimum Einheitsmasse

0,1 mg

1 mg

0,1 mg

Anzahl der Proben

10, 25, 50 oder 100 Stück

Prozent-

Minimum 100 % Referenzmasse

10,0 mg

100 mg

10,0 mg

Mindestanzeige 100 %

0,01 %, 0,1 %, 1 % (Abhängig von der gespeicherten Referenzmasse.)

Schnittstelle

RS-232C

Externes Kalibriergewicht

250 g 200 g 100 g

50 g

250 g 200 g 100 g

50 g 20 g

150 g 100 g

50 g

100 g

50 g

Waagschalen-Durchme sser

90 mm

Externe Abmessungen

198 (B) x 294 (T) x 315 (H) mm

Wechselstromadapter

Bitte vergewissern Sie sich, dass der Adapter der Spannung und dem

Steckdosentyp vor Ort entspricht.

Leistungsaufnahme

Ca. 11 VA (am Wechselstromadapter)

Nettogewicht

Ca. 3,5 kg

*1: Die Waage ermöglicht Wägevorgänge mit einem Präzisionsbereich, auch wenn ein hohes Taragewicht

auf die Waagschale gelegt wird. (Smart-Bereich-Funktion)

*2: Bei werkseitiger Einstellung MID. für die Reaktionsanpassung beträgt die Stabilisierungszeit ca.

3 Sekunden.

*3: Werkseitige Einstellung

22. EXTERNE ABMESSUNGEN

HR-100A / 150A / 250A / 251A HR-100AZ / 150AZ / 250AZ / 251AZ

*1: Beim Öffnen Maximum *2: Innenmaß *3: Waagschalen-Durchmesser *4: Höhe bis zur Waagschale *5: Beim Herausziehen des Verriegelungsgriffs *6: Innenmaß (bis zur Waagschale) *7: Unterflurhaken-Position (Lochmitte)

Einheit: mm

23. FACHBEGRIFFE/INDEX

Stabilisierungszeit

Benötigte Zeit nach dem Platzieren einer Probe, bis de Stabilisierungsanzeige leuchtet und die Wägedaten angezeigt werden.

Sensibilitätsabweichung

Eine Auswirkung, die eine Änderung der Temperatur auf die Wägedaten hat. Wird als Temperaturkoeffizient ausgedrückt. z. B. Temperaturkoeffizient = 2 ppm/C : Wenn eine Last 200 g beträgt und sich die Temperatur um 10C ändert, so ändert sich der angezeigte Wert um den folgenden Wert. 0,0002 %/C x 10C x 200 g = 4 mg

Fachbegriffe

Stabiler Wert Die Gewichtsdaten, wenn die Stabilisierungsanzeige erscheint.

Umgebung Umgebungsbedingungen wie z. B. Vibration, Zugluft, Temperatur, statische

Elektrizität und Magnetfelder, die den Wägevorgang beeinflussen.

Kalibrierung Anpassung der Waage für exakte Wägevorgänge.

Ausgabe Die Ausgabe der Wägedaten über die serielle RS-232C-Schnittstelle.

Nullpunkt Eine Wäge-Referenzpunkt oder die Null-Anzeige. Bezieht sich normalerweise auf

den angezeigten Wert, wenn nichts auf der Waagschale liegt.

Stelle Einheit der digitalen Auflösung. Wird für die Waage verwendet, eine Einheit eines

Mindest-Wägewerts.

Tara Zum Stornieren des Gewichts eines Behälters, der nicht zu den Gewichtsdaten

gehört.

Modus Waagen-Betriebsfunktion.

Re-zero Auf Null stellen der Anzeige.

GLP Good Laboratory Practice, bewährte Arbeitspraxis.

GMP Good Manufacturing Practice, bewährte Fertigungspraxis.

Wiederholbarkeit Variation der gemessenen Werte, wenn dasselbe Gewicht wiederholt aufgelegt

und wieder entfernt wird. Wird als Standardabweichung ausgedrückt.

z. B. Standardabweichung = 1 Stelle: Das bedeutet, die gemessenen Werte

liegen mit einer Häufigkeit von ca. 68 % innerhalb von 1 Stelle.

Index

Tasten und Symbole

ON:OFF-Taste (EIN/AUS) ............10

SAMPLE-Taste (PROBE) .............10

MODE-Taste (MODUS) ................10

CAL-Taste (KAL) ..........................10

PRINT-Taste (DRUCK) .................10

RE-ZERO-Taste (WIEDER NULL) ..10

Stabilisierungsanzeige ........ 10, 13

Intervall-Ausgabemodus

Bereitschaftsanzeige ................10

Intervall-Ausgabemodus

Aktiv-Anzeige ...........................10

Verarbeitungsanzeige ...............10

CR ............................................46

LF .............................................46

Leerzeichen ..............................46

100 % Referenzmasse ..........................18

- A -

A&D Standardformat ....................... 40, 44

Abdeckung der Haupteinheit ................. 73

ACAI. .................................................... 17

AD-1671 .............................................. 74

AD-1672 .............................................. 74

AD-1683 .......................................... 8, 74

AD-1684................................................ 74

AD-1687................................................ 74

AD-1689................................................ 74

AD-8121B ................................. 54, 63, 75

AD-8920................................................ 75

AD-8920A. ............................................ 43

AD-8922 .............................................. 75

AD-ᚈ ..................................................... 74

AK ....................................................... 67

Anfängliche Temperatur ...................... 58

Antivibrations-Tisch. ............................. .74

Anwendung ........................................... 19

Anwendung ........................................... 40

Anwendungsfunktion ....................... 19, 40

Anzahl der Daten ............................ 19, 40

Anzeige bei Start ................................. 38

Anzeige-

Aktualisierungsrate ............ 38, 42, 76, 77

ap fnc Anwendung ......................... 19, 40

ap-b Autodruck-Differenz ...................... 39

apf Anwendungsfunktion ............... 19, 40

ap-p Autodruck-Polarität ................ 39, 63

ar-d Null nach Ausgabe ....................... 39

at-f Selbsttätige Zuführung ................. 39

Ausgabeelemente

Autodruck-Differenz ............................. 39

Autodruck-Modus A ...................... 39, 43

Autodruck-Modus B . ...................... 39, 43

Autodruck-Polarität ............................. 39

Automatische Anzeige-AUS ........... 38, 42

Automatische Anzeige-EIN ........... 38, 42

AVE Durchschnitt ................................. 21

AX-USB-9P-EX USB-Konverter ........... 75

- B -

ba5fnc-Umgebungsanzeige ............ 13, 38

Baudrate ................................... 39, 62, 63

beep Piepton ........................................ 38

bep- HI-Summer ................................... 38

bep- LO-Summer .................................. 38

bep- OK-Summer ................................. 38

Berechnungsmodus ......... 3, 19, 20, 40, 47

Bereich ..................................... 19, 21, 40

Bereitschaftsanzeige ............................ 10

Betriebsumgebung ......................... 76, 77

bp5 Baudrate .................................. 39, 63

btpr Daten-Bit, Paritäts-Bit .............. 40, 63

- C -

-Cal e Kalibriergewichts-Fehler ............ 71

Cal e Kalibriergewichts-Fehler ............ 71

CAL-Taste (KAL) ................................. 10

CanCel ................................................ 21

CC in Kalibriertest ................................. 28

Clear ................................................. 21

Cond Zustand .............................. 38, 41

Cp fnc Vergleich ............................ 38, 40

Cp Hi Obergrenze . ............................... 38

Cp lo Untergrenze ............................... 38

Cp Vergleichsmodus ........................... 38

Crlf-Endezeichen .......................... 40, 63

CSV-Format .............................. 40, 45, 46

CV Variationskoeffizient ...................... 21

- D -

d 1,0000 anfängliche Dichte ................ 58

d5 fnc Dichtefunktion .......................... 56

Datenausgabe Pause ......................... 39

Datenausgabemodus .......................... 39

Datenbits ............................................. 62

Datenformat ........................................ 40

Daten-Logger ...................................... 74

DCE 62, 64

Dezimalzeichen ............................. 38, 42

Dichte 56, 57, 58, 59

Dichtemodus . ....................................... 56

DP-Format .................................. 40, 44

Drucker ....................................... 63, 75

DTE 62

Durchschnitt . ............................ 19, 21, 40

- E -

-e ................................................. 71

EC, E00 ................................................ 72

EC, E01 ................................................ 72

EC, E02 ................................................ 72

EC, E03 ................................................ 72

EC, E04 ................................................ 72

EC, E06 ................................................ 72

EC, E07 ................................................ 72

EC, E11 ................................................. 71

EC, E20 ................................................ 71

EC, E21 ................................................ 71

Eingebaute Batterie-Einheit .................. 73

Einheit ................................................. 11

Einheiten ................................... 10, 11, 13

Elektrostatikfeld-Messgerät ................... 74

Endblock ............................................... 54

Endezeichen ......................................... 40

erCd Fehlercode ................................... 40

Erlaubnis ............................................... 35

Ethernet-Schnittstelle ............................ 73

Externe Abmessungen .............. 76, 77, 78

- F -

FAST ................................................. 25

Fehler1 ................................................. 71

Fehler2 ................................................. 71

Fernanzeige .......................................... 75

Fernbedienung ...................................... 75

Funktionstabelle .................................... 37

FXi-31 ................................................. 73

- G -

Gewicht ................................................. 11

Gewichtseinheiten ................................. 11

Gleichstromentlader .......................... 8, 74

Gleichstromentlader. ............................... 8

GLP ........................................... 28, 51

GLP-Ausgabe ......... 26, 28, 32, 33, 39, 51

GMP ....................................... 3, 51, 79

- H -

Haltefunktion ................................... 38, 41

Hold Haltefunktion ........................... 38, 41

HRA-02 ................................................. 73

HRA-08 ................................................. 73

HRA-09 ................................................. 73

- I -

ID-Nummer .......................................... 51

info ................................................. 39

Initialisierung der Waage . ..................... 36

int Intervallzeit . ..................................... 39

Interne Masse ....................................... 28

Intervall-Ausgabemodus

Intervall-Ausgabemodus ................ 39, 44

Intervall-Ausgabemodus Aktiv-Anzeige . 10

Intervallzeit ............................................ 39

- K -

Kalibriertest Kalibriertest mithilfe der internen

Kalibriermasse ...................................... 28

Kalibriertestbericht ................................ 28

Kalibrierbericht ................................ 32, 51

Kalibriertest ..................................... 33, 51

Kalibriertestbericht .......................... 34, 51

Kalibrierung .. 3, 10, 26, 30, 31, 32, 36, 51, 71, 79

Kapazitätsanzeige ..................... 10, 40, 47

KF-Format ....................................... 40, 45

- L -

ldin Eingabe Flüssigkeitsdichte ....... 56, 58

Linearität ......................................... 76, 77

Liste der Befehle ................................ ... 66

lo ................................................. 71

- M -

MAX Maximum ...................................... 21

Maximale Anzeige ........................... 76, 77

Maximum................................... 19, 21, 40

MID. ................................................. 25

MIN Minimum ........................................ 21

Minimaler Wiegewert ....................... 76, 77

Minimum ......................................... 19, 21

Minimum ............................................... 40

Minimum 100 % Referenzmasse ....... 76, 77

Minimum Einheitsmasse ................... 76, 77

MODE-Taste ................................... 11, 13

MT-Format ....................................... 40, 45

- N -

NU-Format ...................................... 40, 45

Nullpunktverfolgung ...............................42

- O -

Oberer Grenzwert ..................................50

ON:OFF-Taste .......................................36

- P -

Parität ..................................................62

pcs .................................................16

Pinzette für das Kalibriergewicht ...........74

pnt Dezimalzeichen ......................... 38, 42

poff Automatische Anzeige-AUS ...... 38, 42

p-on Automatische Anzeige-EIN ...... 38, 42

Präzisionsbereich ............................ 12, 15

PRINT-Taste ..........................................13

Programmierbare Einheit .......................61

Prozentmodus .......................................18

prt Datenausgabemodus ................. 39, 63

pU5e Datenausgabe Pause ............ 39, 63

Stelle ......................................... 38, 42, 79

Stopbit ................................................. 62

Stream-Modus ................................ 39, 43

SUM Summe ........................................ 21

Summe ..................................... 19, 21, 40

- T -

t ......................................................... 25

Tara ................................14, 16, 18, 24

Tastenmodus .................................. 39, 43

Tastenmodus B ............................... 39, 43

Tastenmodus C ............................... 39, 43

Temperatur ..................................... 57, 59

Tiermodus-Anzeige ............................... 10

Timeout ................................................. 40

Tisch-Windschutz ................................. 74

Titelblock .............................................. 54

trc Nullpunktverfolgung ......................... 38

t-Up Timeout ......................................... 40

type Datenformat ............................ 40, 63

- U -

- R -

R Bereich ..............................................21

Reaktionsanzeigen .......................... 10, 25

RE-ZERO-Taste ................................ 8, 15

rng Anzeige bei Start .............................38

RS-232C ......................................... 62, 64

RsCom ..................................................64

RsKey ..................................................64

RsWeight ...............................................64

- S -

5if Serielle Schnittstelle .........................39

5pd Anzeige-Aktualisierungsrate ..... 38, 42

5t-b Stabilitätsbandbreite ................. 38, 41

5taf Ausgabeelemente

SAMPLE-Taste ......................................13

SD Standardabweichung .......................21

Sensibilitätsabweichung .................. 76, 77

SLOW ..................................................25

Smart-Bereich .......................................15

Spezifisches Gewicht ................ 56, 57, 59

Stabilisierungsanzeige ..................... 10, 13

Stabilisierungszeit ............................ 76, 77

Stabilitätsbandbreite ..............................41

Standardabweichung ................. 19, 21, 40

Standardbereich .............................. 12, 15

Statistik-Statistikfunktionsmodus ...... 20, 40

Übertragungsart .................................... 62

Übertragungsrate .................................. 62

Übertragungssystem ............................. 62

Unit Einheiten-Modus ........................... 56

Unterer Grenzwert ................................ 50

Unterflurhaken ...................................... 55

USB-Schnittstelle .................................. 73

- V -

Variationskoeffizient .................. 19, 21, 40

Verarbeitungsanzeige ........................... 10

Verbot ................................................. 35

Vergleichsfunktion ................................ 50

Vergleichsindikatoren ............................ 10

- W -

Waagschalen-Durchmesser ............ 76, 77

Wägekapazität ................. 8, 47, 71, 76, 77

Wägen ................................................. 14

Wägeumgebungs-Logger ..................... 74

Wassertemperatur ................................ 58

Wiederholbarkeit ............................. 76, 77

WinCT ................................................. 64

- Z -

Zählmodus ............................................ 16

MEMO

A & D Analytical balances HR series Models with internal calibration, 0,0001 / 0,001 g, 62 / 252 g, HR-251AZ (W) User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
