Bedienungsanleitung
Bedienungsanleitung
BedienungsanleitungBedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
Anleitung
Manual
Handleiding
Manuel d’utilisation
Technische Daten
Abmessungen: 520x520x75mm
Altersempfehlung: 14+ Jahre
Einsatzbereich: Indoor und Outdoor
Akku: 7,4V LiPo; 850mAh
Fernsteuerung: 2,4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
- VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
- DEMONTIEREN SIE NICHT DAS MODELL
- IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN
DURCHFÜHREN
ACHTUNG
Wenn ein Akku nicht
ordnungsgemäß
angeschlossen wird, besteht
Explosionsgefahr.
Verwenden Sie stets Akkus
vom Hersteller. Entsorgen
Sie alte Akkus entsprechend
den Anweisungen durch den
Hersteller.
CE Deklaration
Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie
der Konformitätserklärung kann unter der oben genannten
Adresse angefordert werden.
Dieses Produkt wird mit einem LiPo Akku betrieben.
Bringen Sie verbrauchte Akkus zu einer dafür
vorgesehenen Sammelstelle.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: +49 2944 973830
service@acme-online.de
oder
http://www.acme-online.de
Es besteht Brand-, Explosions- und
Verbrennungsgefahr.
Vermeiden Sie die Erhitzung des verwendeten Akkus
über
die unten genannte Temperatur und verbrennen Sie
sie nicht.
LiPo Akku <50°C
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur Entsorgung von elektrischen
und elektronischen Geräten
Entsprechend der Firmengrundsätze der ACME the
game company GmbH wurden hochwertige
wiederverwertbare Komponenten in diesem Produkt
verbaut. Dieses Symbol auf Produkten und/oder
Begleitdokumenten besagt, dass das Produkt am
Ende der Lebensdauer getrennt vom Hausmüll
entsorgt werden muss.
Bringen Sie diese Produkte, auch den Akku, zur
ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle (bzw.
Recyclinghof).
Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile!
Empfohlen ab 14 Jahren!
ACME the game company
www.acme-online.de
Für den Betrieb benötigen Sie 4 Stück AA
-
Batterien
Lieferumfang
Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!
1x zoopa Q650 Quadrocopter
1x 2,4GHz Fernsteuerung 1x Steckernetzteil 1x LiPo Balancer
1x LiPo Akku 1x Bedienungsanleitung
ACME the game company
Aufbau und Funktionen
www.acme-online.de
Bitte beachten!
Fliegen Sie niemals, wenn sich in Ihrem Bereich Personen, Tiere oder Gegenstände befinden!
Fliegen Sie nicht bei starkem Wind oder Unwetter!
Stellen Sie sicher, dass Sie in dem Flugraum fliegen dürfen!
Schalten Sie den Fernsteuerung/Controller immer zuerst ein und stellen Sie sicher, dass dieser
während des Modellbetriebs eingeschaltet ist. Schalten Sie den Controller erst aus, wenn das
Modell ausgeschaltet ist !
ACME the game company
Taste und
Funktionen der Fernsteuerung
www.acme-online.de
Nr.
Bezeichnung Funktion
Mode 1: Vorwärts/Rückwärts; Links/RechtsDrehung
Mode 2: Gas; Links/Rechts- Drehung
Mode 3: Vorwärts/Rückwärts; Links/Rechts- Flug
1 Linker Stick
Mode 4: Gas; Links/Rechts- Flug
Mode 1: Gas; Links/Rechts- Flug
Mode 2: Vorwärts/Rückwärts; Links/Rechts- Flug
Mode 3: Gas; Links/Rechts- Drehung
Mode 4: Vorwärts/Rückwärts; Links/Rechts-
2 Recher Stick
Drehung
Mode 2+4: ohne Funktion
3 Trimmung A
Mode 1+3: Vorwärts/Rückwärts- Trimmung
Mode 3+4: Links/Rechts/Querruder- Trimmung
4 Trimmung B
Mode 1+2: Links/Rechts/Seitenruder- Trimmung
Mode 2+4: Vorwärts/Rückwärts- Trimmung
5 Trimmung C
Mode 1+3: ohne Funktion
Mode 3+4: Links/Rechts/Seitenruder- Trimmung
6 Trimmung D
Mode 1+2: Links/Rechts/Querruder- Trimmung
7 2,4GHz Antenne Controllersignal
Power Schalter
8
On/Off Ein/Aus Schalter
(1) Schnelles Blinken: Noch nicht gebunden
9 Status LED
(2) Permanentes Leuchten: Gebunden
10 Licht Taste Licht Ein/Aus
11 Flug Modus Taste 3 Modi: Niedrig, Normal, Hoch
Quer-/Seitenruder-
12
Taste
3 Kanal / 4 Kanal
13
Taste
Stellt den Seitenflug auf den linken oder rechten
Hebel
3 Kanal: ohne Seitenflug
4 Kanal: mit Seitenflug (Werkseinstellung)
14 Video Taste* Startet die Videoaufnahme
15 Foto Taste* Startet die Fotoaufnahme
16 Flip Taste Startet einen Salto
Stellt den Gasmodus auf den linken oder
17 Gasmodus- Schalter
rechten Hebel
*Kamera nicht im Lieferumfang enthalten
ACME the game company
.
www.acme-online.de
Erste Schritte und Informationen
Lesen Sie die Anleitung vollständig durch.
Bei dem zoopa Q 650 handelt es sich um ein RTF (Ready-to-Fly) Modell.
Zur Inbetriebnahme werden lediglich 4x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.
Sie können zwischen 2 Steuerungsmodi hin-und herschalten, in dem Sie den Schalter auf der
Rückseite der Fernbedienung nutzen.
1)Steht der Schalter auf „R“, so befindet sich der Gashebel auf der rechten Seite.
2)Steht der Schalter auf „L“, befindet sich das Gas auf der linken Seite.
Achtung: Der Schalter muss jeweils auf Endposition stehen. Befindet sich dieser mittig, wählt die
Fernbedienung automatisch die Standardeinstellung (Gas links) aus.
ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und
Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.
Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße
Handhabung zu gewährleisten.
ACME the game company
www.acme-online.de
a
.
Laden des Akkus
Der mitgelieferte LiPo Akku wird durch das enthalten LiPo Balancer aufgeladen.
Verbinden Sie nun das Netzteil mit einer 220V Steckdose und den Balancer mit einander, die LED des
Lademodul leuchtet rot auf.
Schließen Sie den LiPo Akku an die Ladebuchse des Balancer an. Achten Sie auf die richtige Polung
und dem festen Sitz des Steckers. Der Stecker weißt eine Führung auf. Die grüne LED leuchtet auf.
.
Dieser Prozess kann 30-45 Minuten dauern. Wenn der Akku vollgeladen ist, erlischt die grüne LED.
Verwenden Sie bitte nur den Original Akku, andere Akkus können eine andere Polung aufweisen!
Einlegen und Verbinden des Akkus
Wenn der Akku voll geladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein.
Schalten Sie die Fernbedienung ein. Die Betriebs- LED der Fernsteuerung beginnt zu blinken.
Bewegen Sie nun den Gashebel (links) bis Anschlag nach oben und unten, anschließend wieder nach
unten. Die LED leuchtet nun durchgehend. Wiederholen Sie diesen Vorgang ein weiteres Mal.
Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung !
Stellen Sie den zoopa Q650 auf eine ebene Fläche. Die LED des Quadrokopters blinkt anfangs
schnell und geht dann in ein langsames Blinken hinüber, welches den erfolgreichen Bindungsprozess
zur Fernbedienung darstellt.
ACME the game company
www.acme-online.de
Modell Steuerung
Nachfolgend sehen Sie die 4 verschiedenen Steuerungsmodi:
Bildunterschrift 1 (links):
Haben Sie den Controller auf Gas rechts gestellt, können Sie im Mode 1 oder 3 fliegen.
Bildunterschrift 2 (rechts):
Haben Sie den Controller auf Gas links gestellt, können Sie im Mode 2 oder 4 fliegen.
Die Fernbedienung ist mit 3 Flugmodu ausgestattet. Betätigen Sie die Flugmodus Taste, um zwischen
Niedrig, Normal und Hoch durchzuschalten.
3 Kanal/4 Kanal- Taste
Sie können hier auswählen, ob Sie mit oder ohne Querruder fliegen möchten.
Anfänger sollten im 3- Kanal Modus fliegen. Sollte ausreichend Flugerfahrung vorhanden sein, können
Sie auf 4- Kanal umschalten, was das Modell agiler macht.
ACME the game company
www.acme-online.de
.
Erste Versuche und Flughinweise
.
Bevor Sie Ihre ersten Flugversuche machen, achten Sie darauf das sich keine weiteren Personen oder
Tiere im Umkreis befinden.
Halten Sie sich eine Fläche von 3x3 Metern frei !
Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die schwarzen Rotorblätter
markieren das Heck des Quadrocopters. Die unterschiedlichen Rotorfarben dienen der einfacheren
Orientierung während des Flugs.
Geben Sie zunächst nur sehr wenig Gas, um die Funktion der Rotoren zu testen.

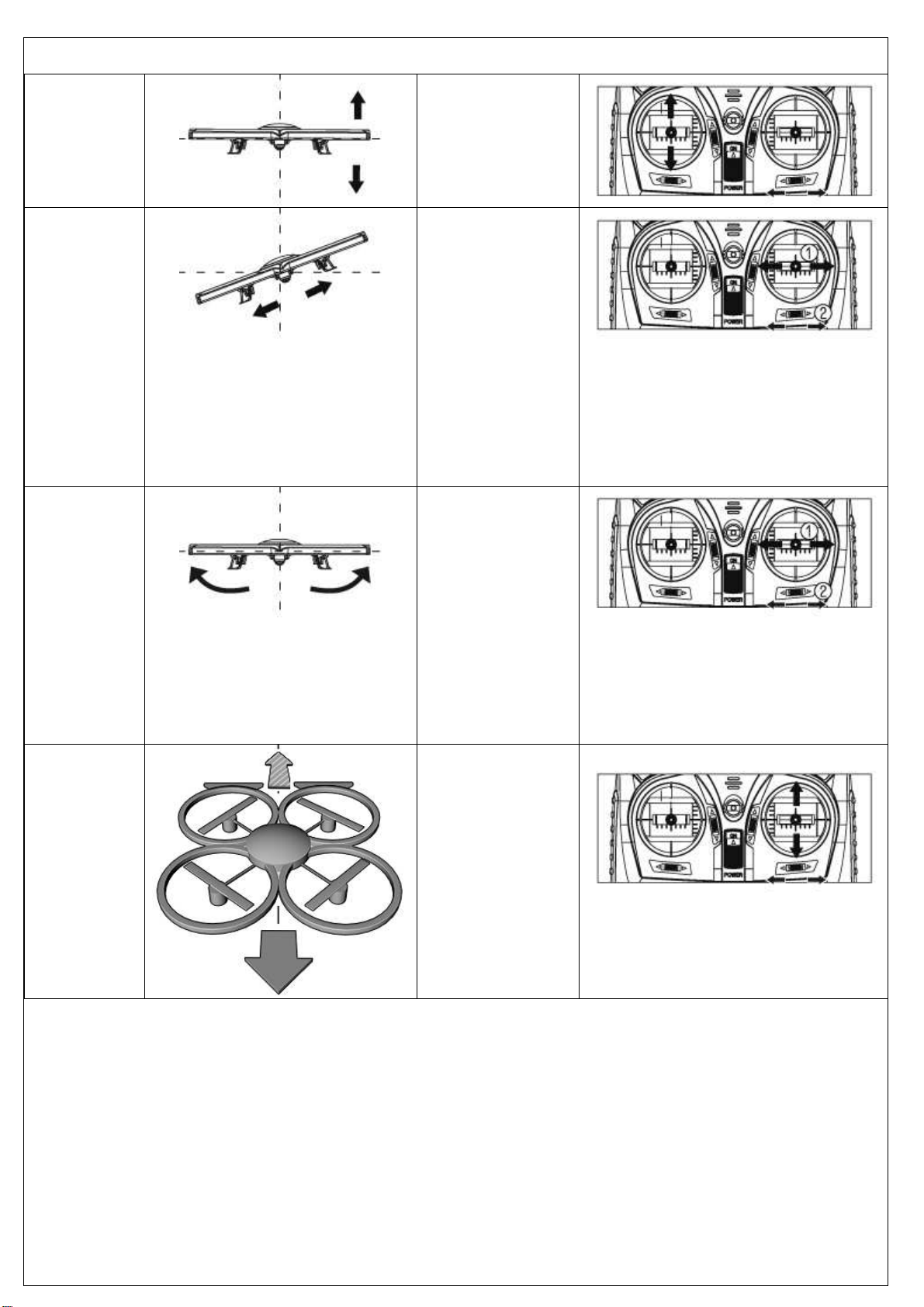

Steuerung bei Mode2
Bewegen Sie den
linken Hebel nach
Hoch und
runter
oben oder unten,
um das Modell
hoch- und runter
fliegen zu lassen.
Schwenken
Drehen
Vor / Zurück
1) Bewegen Sie den
rechten Hebel nach
links oder rechts,
um das Modell nach
links oder rechts
schwenken zu
lassen.
2) Mit dem Trimmer
können Sie einen
Links- bzw.
Rechtsdrall
ausgleichen.
1) Mit dem linken
Stick können Sie
eine Links-oder
Rechtsdrehung
ansteuern.
2) Mit dem Trimmer
können Sie eine
Links- oder
Rechtsdrehung
ausgleichen.
Bewegen Sie den
rechten Hebel vorund zurück, um das
Modell vorwärts und
rückwärts zu fliegen.
ACME the game company
Steuerung bei Mode4
Hoch und
runter
Schwenken
Drehen
Vor / Zurück
www.acme-online.de
Bewegen Sie
den linken
Hebel nach
oben oder
unten, um das
Modell hochund runter
fliegen zu
lassen.
1) Bewegen Sie
den rechten
Hebel nach
links oder
rechts, um das
Modell nach
links oder
rechts
schwenken zu
lassen.
2) Mit dem
Trimmer
können Sie
einen Linksbzw.
Rechtsdrall
ausgleichen.
1) Mit dem
rechten Hebel
können Sie eine
Links-oder
Rechtsdrehung
ansteuern.
2)Mit dem
Trimmer
können Sie eine
Links- oder
Rechtsdrehung
ausgleichen.
Bewegen Sie
den rechten
Hebel vor- und
zurück, um das
Modell vorwärts
und rückwärts
zu fliegen.
ACME the game company
Steuerung bei Mode1
Hoch und
runter
Schwenken
Drehen
Vor / Zurück
www.acme-online.de
Bewegen Sie
den rechten
Hebel nach
oben oder
unten, um das
Modell hochund runter
fliegen zu
lassen.
1)Bewegen Sie
den rechten
Hebel nach
links oder
rechts, um das
Modell nach
links oder
rechts
schwenken zu
lassen.
2)Mit dem
Trimmer
können Sie
einen Linksbzw.
Rechtsdrall
ausgleichen.
1)Mit dem
linken Stick
können Sie eine
Links-oder
Rechtsdrehung
ansteuern.
2)Mit dem
Trimmer
können Sie eine
Links- oder
Rechtsdrehung
ausgleichen.
Bewegen Sie
den linken
Hebel vor- und
zurück, um das
Modell vorwärts
und rückwärts
zu fliegen.
ACME the game company
Steuerung bei Mode3
Hoch und
runter
Schwenken
Drehen
Vor / Zurück
www.acme-online.de
Bewegen Sie
den rechten
Hebel nach
oben oder
unten, um das
Modell hochund runter
fliegen zu
lassen.
1)Bewegen Sie
den linken
Hebel nach
links oder
rechts, um das
Modell nach
links oder
rechts
schwenken zu
lassen.
2)Mit dem
Trimmer
können Sie
einen Linksbzw.
Rechtsdrall
ausgleichen.
1)Mit dem
rechten Stick
können Sie eine
Links-oder
Rechtsdrehung
ansteuern.
2)Mit dem
Trimmer
können Sie eine
Links- oder
Rechtsdrehung
ausgleichen.
Bewegen Sie
den linken
Hebel vor- und
zurück, um das
Modell vorwärts
und rückwärts
zu fliegen.
ACME the game company
www.acme-online.de
Fehler
Ursache
Lösung
360° Flip Funktion
Das Modell bietet Ihnen eine Flip Funktionen an. Beachten Sie, dass Sie genug freien Luftraum haben
müssen um dieses auszuüben.
360° Drehung des Modells, dafür betätigen Sie den S chalter an der Fernsteruerung
Das Modell kann jetzt in den Flip gesteuert werden.
Betätigen Sie diesen nur, wenn Sie bereits mit der Steuerung vertraut sind und der Quadrokopter
genügend Höhe gewonnen hat.
Beachten Sie, dass Sie genug freien Luftraum haben müssen um dieses auszuüben.
Fehlersuche und Lösungen
Das Modell reagiert
nicht auf
Steuerbefehle
Das Modell macht
merkwürdige
Geräusche
Die Fernsteuerung
hat keine Verbindung
zum Modell
Das Modell fliegt
nicht mehr
ausreichend
Bei weiteren Problemen können Sie uns jederzeit kontaktieren!
Unsere Kontaktdaten finden Sie auf der nächsten Seite unter “Service & Support”.
Batterien der
Fernbedienung nicht
korrekt eingelegt.
Batterien sind leer
Modellakku leer
Propeller /Getriebe
beschädigt
Akku schwach
Batterien in der
Fernsteuerung sind leer
Akku defekt
Das Modell ist außer
Reichweite
Ein Motor hat nicht mehr
die volle Leistung
Batterien überprüfen
Batterien ersetzen
Laden Sie den Akku auf
Überprüfen Sie die Propeller/Getriebe. Ggf.
tauschen Sie diese aus
Akku laden
Batterien der Fern-bedienung austauschen
Ggf. muß der Akku ersetzt werden
Überprüfen Sie alle Motoren auf Funktion.
Ggf. tauschen Sie diese aus
ACME the game company
www.acme-online.de
Ersatz- und Zubehörteile
Artikelnummer Kurzbezeichnung
ZQ0650 zoopa Q 650 Quadrocopter
ZQ0650-A zoopa Q 650 Rahmen
ZQ0650-B zoopa Q 650 LiPo Akku
ZQ0650-C zoopa Q 650 Propeller Set
ZQ0650-D zoopa Q 650 Chassic Hauben
ZQ0650-E zoopa Q 650 Getriebe Set
ZQ0650-G zoopa Q 650 ESC Platine
ZQ0650-H zoopa Q 650 Ausleger CW / WL
ZQ0650-I zoopa Q 650 Ausleger CW / RL
ZQ0650-J zoopa Q 650 Ausleger CCW / WL
ZQ0650-K zoopa Q 650 Ausleger CCW / RL
ZQ0650-L zoopa Q 650 Motor CW / WL
ZQ0650-M zoopa Q 650 Motor CW / RL
ZQ0650-N zoopa Q 650 Motor CCW / WL
ZQ0650-O zoopa Q 650 Motor CCW / RL
ZQ0650-P zoopa Q 650 LiPo Lader/Balancer
ZQ0650-Q zoopa Q 650 Kamera
Gewährleistung und Garantie
Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine
Gewährleistung zu den nachstehenden Bedingungen eingeräumt:
» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern
innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company
nach eigener Wahl gegen ein dem Stand der Technik entsprechendes
Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt
diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung
und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game
company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden
den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird
hierüber vorab informiert.
Schäden durch mechanische Einwirkungen oder Umbauten sind von der Gewährleistung
ausgeschlossen.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
www.acme-online.de
Manual
Manual
ManualManual
Please read carefully before use!
Manual
Technical Data
Size: 520x520x75mm
Recommended age: 14+ years
Field of use: Indoor and Outdoor
Battery: 7.4V LiPo; 850mAh
Controller: 2.4 GHz
ACME the game company
www.acme-online.de
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
Safety Advice
WARNING:
NOTE THE FOLLOWING ADVICE,
TO AVOID DAMAGES AND SHORTCUTS:
ONLY USE RECOMMENDED SPARE PARTS
DO NOT DISSAMBLE THE PRODUCT
INNER PARTS CAN BE REPAIRED BY THE USER.
PLEASE CONTACT QUALIFIED STAFF IF YOU ARE NOT
FAMILIAR WITH RC-MODELS.
WARNING BATTERY
Mishandling the battery may
occur explosion, fire and
smoke including damage of
health or goods. It will also
reduce battery performance.
Never charge a damaged
LiIon battery pack.
Stop charging if the LiPo
battery pack is getting
deformed (blown up).
CE Declaration
Herewith we declare that this item is in accordance with the
essential requirements and other relevant regulations of the
directive 1999/5/EC. A copy of the original declaration of
conformity can be obtained at the address above.
This product uses LiPo batteries. LiPo batteries are recyclable,
and a valuable resource. To dispose of the battery, remove it and
take it to a resource recovery facility.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: +49 2944 973830
service@acme-online.de
or
http://www.acme-online.de
Charge and store the LiPo battery pack at a
temperature of 0°C to 40°C – avoid a temperature
higher than 50°C when discharging.
Do not shortcut – Risk of explosion and fire!
WEEE Reg. Nr.: DE64989527
This symbol is marked on a product or packaging, it
means that the product including the batteries must
not be disposed of with your general household
waste. Only discard electrical/electronic items in
separate collection schemes, which cater for the
recovery and recycling of materials contained within.
Your co-operation is vital to ensure the success of
these schemes and for the protection of the
environment.
ATTENTION!
Choking hazard – Not for children under 3 years!!!
ACME the game company
For use, you need 4pcs. of AA Batteries
www.acme-online.de
Content of the box
Please check the completeness before you use the product!
1x zoopa Q650 Quadrocopter
1x 2.4GHz Controller 1x Power Adaptor 1x LiPo Balancer
1x LiPo Battery 1x Manual
ACME the game company
Structure
www.acme-online.de
Please note!
Do not fly if there are any persons, animals or obstacles!
Do not fly at bad weather conditions!
Make sure that you are allowed to fly in your area!
Always make sure that you turn on the controller at first and that this is switched on during
operation. Do not switch off before you disconnect the battery from the model!
ACME the game company
Button and
Controller functions
www.acme-online.de
No.
Description Function
Mode 1: Forwards/backwards; Left/Right- Turn
Mode 2: Gas; Left/Right- Turn
Mode 3: Forwards/backwards; Left/Right flight
1 Left Stick
Mode 4: Gas; Left/Right flight
Mode 1: Gas; Left/Right flight
Mode 2: Forwards/backwards; Left/Right flight
Mode 3: Gas; Left/Right turn
2 Right Stick
Mode 4: Forwards/backwards; Left/Right turn
Mode 2+4: no function
3 Trim A
Mode 1+3: Forwards/backwards trim
Mode 3+4: Left/Right/Aileron trim
4 Trim B
Mode 1+2: Left/Right/Rudder- trim
Mode 2+4: Forwards/Backwards trim
5 Trim C
Mode 1+3: no function
Mode 3+4: Left/Right/Rudder- trim
6 Trim D
Mode 1+2: Left/Right/Aileron trim
7 2.4GHz Antenna Controllersignal
8 Power Switch On/Off On/Off button
(1) Fast flashing: Not paired yet
9 Status LED
(2) Permanent Light: Paired
10 Light button Light On/Off
11 Flight mode button 3 Modes: Low, Medium, High
12 Aileron/Rudder button Sets the pan flight on the left or right stick
3 Channel / 4
13
Channel Button
3 Channel: Without pan
4 Channel: With pan (factory setting)
14 Video Button* Starts the video recording
15 Photo Button* Startet the photo recording
16 Flip Button Performs a flip
17 Gasmode- Button Sets the gas on the left or right stick
*Camera not included
ACME the game company
.
www.acme-online.de
First steps and information
Read this manual carefully.
The zoopa Q 650 is a RTF (Ready-to-Fly) model.
For activation, you only need 4pcs. of 1.5V AA batteries for the remote control.
You can switch between 2 control modes by using the switch on the backside of the controller.
1)When switched to „R“, Gas/Throttle will be performed with the right stick.
2)When switched to „L“, Gas/Throttle will be performed with the left stick.
Attention: The switch must be set to its end position. If not set correctly, for example in the center, the
controller will automatically choose the factory setting (Gas left).
ACME the game company GmbH assumes no liability for privacy violations and damage to private
property caused by the user of the model.
Please follow carefully the instructions in this guide step by step, to ensure proper handling.
ACME the game company
www.acme-online.de
a
.
Charging the battery
The supplied LiPo Battery will be charged with the provided LiPo Balancer.
Connect the power adaptor to a 220V outlet and the balancer, the balancers LED will light up in red.
Connect the LiPo battery to the matching port on the balancer. Check the polarity and make sure that
the plug is connected firmly. The plug provides a lead. The green LED lights up.
.
Charging takes around 30-45 minutes. When the battery is fully charged, the green LED will shut off.
Please only use the original battery, as other batteries may have another polarity!
Inserting and connecting the battery
When the battery is fully charged, you can insert it inside the battery case on the bottom of the zoopa
Q model.
Switch on the controller. The Power LED on the remote control starts to blink. Move the gas stick (left)
up and down. The LED lights up continuously. Repeat this process one more time.
Pay attention on the polarity of the battery when you connect it to the model !
Place the zoopa Q650 on a plain surface. The models LED starts to flash fast and then passes over to
a slow blinking, which shows the successful binding to the remote control.
ACME the game company
www.acme-online.de
Model Control
Below you can see the 4 different control modes:
Caption 1 (left):
When Gas is set to right, you can fly in Mode 1 or 3.
Caption 2 (right):
When Gas is set to left, you can fly in Mode 2 or 4.
The controller is equipped with 3 flight modes. Press the flight mode button to switch between Low,
Medium and High.
3 Channel/4 Channel- Button
You can choose if you would like to fly with or without aileron.
Beginners should choose 3 channel. If you have enough experience, you can switch to 4 channel,
which makes the model more agile.
ACME the game company
.
First tries and flight advice
.
Before you make your first flight tests, make sure that there are no other people or animals in the area.
Keep an area of 3x3 meters free!
The orange blades provide the front side of the model. The black blades highlight the rear of the
quadrocopter. The different colors offer a simple rotor orientation during flight.
Start slowly at the beginning to test all functions at first.
Mode 2 Control
Lift the left stick up
and down, to fly the
model up and down.
Up and Down
1) Move the right
stick from the left to
right, to let the
www.acme-online.de
Pan
model pan.
2) You can balance
a left or right drift of
the model with the
trim.
1) You can perform
a left or right turn
with the left stick.
Turn
2) The trim adjusts
any automatic left or
right turn.
For-
/Backwards
Move the right stick
up and down to fly
for- or backwards.
ACME the game company
Mode 4 control
Up and Down
Pan
Turn
For-
/Backwards
www.acme-online.de
Lift the left
stick up and
down, to fly
the model up
and down.
1) Move the
right stick
from the left to
right, to let the
model pan.
2) You can
balance a left
or right drift of
the model with
the trim.
1) You can
perform a left
or right turn
with the right
stick.
2) The trim
adjusts any
automatic left
or right turn.
Move the right
stick up and
down to fly
for- or
backwards.
ACME the game company
Mode 1 Control
Up and Down
Pan
Turn
For-
/Backwards
www.acme-online.de
Lift the right
stick up and
down, to fly
the model up
and down.
1) Move the
right stick
from the left to
right, to let the
model pan.
2) You can
balance a left
or right drift of
the model with
the trim.
1) You can
perform a left
or right turn
with the left
stick.
2) The trim
adjusts any
automatic left
or right turn.
Move the left
stick up and
down to fly
for- or
backwards.
ACME the game company
Mode 3 Control
Up and Down
Pan
Turn
For-
/Backwards
www.acme-online.de
Lift the right
stick up and
down, to fly
the model up
and down.
1) Move the
left stick from
the left to
right, to let the
model pan.
2) You can
balance a left
or right drift of
the model with
the trim.
1) You can
perform a left
or right turn
with the right
stick.
2) The trim
adjusts any
automatic left
or right turn.
Move the left
stick up and
down to fly
for- or
backwards.
ACME the game company
www.acme-online.de
Error
Source
Solution
360° Flip Function
The model offers a flip mode. Make sure that you have enough free area and that the model has
gained sufficient height to perform this.
To access the 360° flip mode, please activate the shown switch.
The model can now be controlled into the flip.
Please only perform this step if you are familiar with RC models.
Troubleshooting
The model does not
react on the
commands
The model makes
strange sounds
The controller has no
connection to the
model
The model shows a
weak performance
You can contact us anytime if you have further problems!
Please find our details at the “Service & Support” section.
Controller batteries are not
inserted correctly.
Batteries are empty
Model battery is empty
Check the battery
Replace the batteries
Charge the battery
Blades/ Gears are
Check these and replace them if needed
damaged
Weak battery
Controller batteries are
empty
Battery damaged
The model is out of range
Charge the battery
Replace the batteries
Replace the battery
The motor is worn out Check all motors and replace it if needed
ACME the game company
www.acme-online.de
Accessories and Spares
Art. No. Description
ZQ0650 zoopa Q 650 Quadrocopter
ZQ0650-A zoopa Q 650 Frame
ZQ0650-B zoopa Q 650 LiPo Battery
ZQ0650-C zoopa Q 650 Blades Set
ZQ0650-D zoopa Q 650 Chassis Cockpit
ZQ0650-E zoopa Q 650 Gear Set
ZQ0650-G zoopa Q 650 ESC Main Board
ZQ0650-H zoopa Q 650 Arm CW / WL
ZQ0650-I zoopa Q 650 Arm CW / RL
ZQ0650-J zoopa Q 650 Arm CCW / WL
ZQ0650-K zoopa Q 650 Arm CCW / RL
ZQ0650-L zoopa Q 650 Motor CW / WL
ZQ0650-M zoopa Q 650 Motor CW / RL
ZQ0650-N zoopa Q 650 Motor CCW / WL
ZQ0650-O zoopa Q 650 Motor CCW / RL
ZQ0650-P zoopa Q 650 LiPo Charger/Balancer
ZQ0650-Q zoopa Q 650 Kamera
Warranty
The consumer is without prejudice to any claim against the seller granted a guarantee to the following
conditions:
» New devices and their components exhibiting defects within 24 months from the purchase due to
manufacturing and / or material faults, are ACME the game company at its option, reflecting the
current state of the art exchanged or repaired free device. For wear parts (eg batteries, motors, etc.),
this warranty is valid or 3 months from purchase.
» This warranty does not apply if the device defect is due to improper treatment and / or failure to
comply with these instructions.
» This warranty does not extend to self- paid by the customer services.
» Warranty claims are to make immediate payment of the Guarantee case.
» Ownership of devices or components that are returned to ACME the game company as part of the
exchange, shall become the property of ACME the game company.
» By services rendered under warranty, the warranty period is not extended.
» So far there is no warranty case to ACME the game company reserves the right to charge the
customer for replacement, repair, or shipping costs. The customer will be informed in advance.
Damages resulting from mechanical influences are not covered under warranty.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
www.acme-online.de
Handleiding
Handleiding
HandleidingHandleiding
Let op: Voor gebruik de handleiding zorgvuldig doorlezen!
Handleiding
Technische Daten
Afmetingen: 520x520x75mm
Geschikt vanaf: 14+ Jaar
Gebruik: Binnen en buiten
Accu: 7,4V LiPo; 850mAh
Afstandsbediening: 2,4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Veiligheidsvoorschriften
ATTENTIE:
LEES DE VOLGENDE AANWIJZINGEN DOOR OM
ELEKTRISCHE SCHOKKEN OF BESCHADIGINGEN AAN
HET PRODUKT TE VERMIJDEN:
- GEBRUIK UITSLUITEND AANBEVOLEN ONDERDELEN
- HET MODEL NIET DEMONTEREN
- ER BEVINDEN ZICH GEEN ONDERDELEN IN HET
APPARAAT DIE DOOR DE GEBRUIKER ZELF KUNNEN
WORDEN GEREPAREERD. LAAT
ONDERHOUDSWERKZAAMHEDEN ALTIJD DOOR
EEN GEKWALIFICEERDE MEDEWERKER VAN DE
KLANTENSERVICE UITVOEREN
LET OP
Als een accu niet naar
voorschrift wordt aangesloten
ontstaat explosiegevaar.
Gebruik altijd accus van de
producent. Accus dienen
volgens de voorschriften van
de producten te worden
verwijderd.
CE Verklaring
Hierbij verklaren wij dat dit model voldoet aan de
basisvoorwaarden en andere relevante voorschriften
conform1999/5/EG. Een kopie van deze verklaring kan via
het bovenstaande adres worden aangevraagd.
Dit produkt wordt gevoedt door een LiPo accu. Verbruikte
accus dienen bij een daartoe geschikte inzamelplaats te
worden ingeleverd.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Duitsland
Tel: +49 2944 973830
service@acme-online.de
of
http://www.acme-online.de
Mogelijk brand-, explosie- en verbrandingsgevaar.
Voorkom de opwarming van de accu boven de
vermelde temperatuur en werp de accu niet in open
vuur.
LiPo accu <50°C
WEEE Reg. Nr.: DE64989527
Gebruikersinformatie ter vernietiging van elektrische
en elektronische apparatuur
In dit produkt zijn hoogwaardige en recyclebare
komponenten verwerkt die voldoen aan de
bedrijfsvoorwaarden van ACME the game company.
Dit symbool op produkten en/of begeleidende
dokumenten duidt erop, dat het produkt aan het
einde van de levensduur afgezonderd van huisvuil
dient te worden verwijderd.
Brengt dit produkt inclusief de accu naar een
inzamelpunt danwel stortplaats voor een correcte en
milieuvriendelijke verwerking van de in dit produkt
gebruikte materialen.
Niet geschikt voor kinderen onder 3 jaar! Bevat kleine onderdelen die ingeslikt kunnen worden.
Aanbevolen vanaf 14 jaar.
ACME the game company
Voor het gebruik zijn 4 AA batterijen benodigd.
www.acme-online.de
Inhoud
Kontroleer of de inhoud compleet is voor u het model in gebruik neemt!
1x zoopa Q650 Quadrocopter
1x 2,4GHz Afstandsbediening 1x Oplader 1x LiPo Balancer
1x LiPo Accu 1x Handleiding
ACME the game company
-
Opbouw en funkties
www.acme-online.de
Let op!
Vlieg niet wanneer zich personen, dieren of objecten in uw direkte omgeving bevinden!
- Vlieg niet bij sterke wind of onweer!
- Controleer vooraf of het u is toegestaan in het luchtruim te vliegen.
- Schakel altijd eerst de afstandsbediening in en verzeker u ervan dat deze tijdens de vlucht
geactiveerd blijft.
- Schakel de afstandsbediening pas uit nadat het model uitgeschakeld is!
ACME the game company
Knoppen en
Funkties van de afstandsbediening
www.acme-online.de
Nr.
beschrijving
Funktie
Mode 1: Vooruit/ achteruit; Links/ rechts draaien
Mode 2: Gas; Links/rechts draaien
1 Linker stick
Mode 3: Vooruit/ achteruit; Links/ rechts vliegen
Mode 4: Gas; Links/ rechts vliegen
Mode 1: Gas; Links/ rechts vliegen
Mode 2: Vooruit/ achteruit; Links/ rechts vliegen
2 Rechter stick
Mode 3: Gas; Links/ rechts draaien
Mode 4: Vooruit/ achteruit; Links/ rechts draaien
Mode 2+4: Geen funktie
3 Trimmer A
Mode 1+3: Vooruit/ achteruit trimmen
Mode 3+4: Links/ rechts rolroer trimmen
4 Trimmer B
Mode 1+2: Links/rechts richtingsroer trimmen
Mode 2+4: Vooruit / achteruit trimmen
5 Trimmer C
Mode 1+3: zonder funktie
Mode 3+4: Links/ rechts richtingsroer trimmen
6 Trimmer D
Mode 1+2: Links/ rechts rolroer trimmen
7 2,4GHz Antenne Controllersignaal
8 Power schakelaar Aan/ Uit Aan/ Uit schakelaar
(1) Snel blinken: Nog niet verbonden
9 Status LED
(2) Permanent oplichten: Verbonden
10 Licht schakelaar Licht Aan/Uit
11 Vlieg modus knop 3 Modi: Laag, Normaal, Hoog
12 Rol-/ richtingsroer- knop Stelt het rolroer op de linker of rechter stick in.
3 Kanaal: zonder rolroer
13 3 Kanaal / 4 Kanaal Taste
4 Kanaal: met rolroer (Fabrieksinstelling)
14 Video knop* Start de video opname
15 Foto knop* Start de foto opname
16 Flip knop Voert een salto uit
17 Gasmodus schakelaar Stelt het gaspedaal op de linker of rechter stick om
*camera niet inbegrepen
ACME the game company
www.acme-online.de
.
Eerste stappen en informatie
Lees eerst deze handleiding compleet door.
De zoopa q 650 is een RTF (Ready to fly) model.
Voor het gebruik zijn slechts 4 x 1,5 AA Mignon batterijen voor de afstandsbediening benodigd.
U kunt tussen 2 bestuurmodi schakelen. Gebruik hiervoor de schakelaar aan de achterkant van de
afstandsbediening.
- Wanneer deze schakelaar op "R" staat, is de rechter stick het gaspedaal.
- Staat de schakelaar op "L", dan is de linker stick het gaspedaal.
Let op: De schakelaar moet altijd in een eindpositie staan. Staat de schakelaar in het midden, dan
kiest de afstandsbediening automatisch de standaardinstelling (Gas links).
ACME the game company GmbH kan niet aansprakelijk worden gehouden voor schending van de
prive sfeer en of beschadigingen aan prive eigendom die door de gebruiker van het model ontstaan.
Volg zorgvuldig en stap voor stap de aanwijzingen in deze handleiding op voor de correcte bediening
van het model.
ACME the game company
www.acme-online.de
a
.
Accu opladen
De bijgeleverde LiPo accu wordt door de eveneens bijgeleverde LiPo balancer opgeladen.
- Sluit eerst de lader op een 230V stopcontact aan en vervolgens de balancer aan de lader. De
controle LED op de balancer licht rood op.
- Sluit nu de LiPo accu op de balancer aan. Let op de correcte poling en de juiste montage van
de stekker in de balancer. De groene controle LED geeft aan dat de accu aangesloten is.
Het opladen duurt 30 tot 45 minuten. Zodra de accu volledig opgeladen is, brandt de groene LED lamp
constant. Gebruik uitsluitend de originele accu. Andere accus kunnen onjuist gepoold zijn!
Zodra de accu compleet geladen is, dooft de groene LED.
Invoeren en aansluiten van de accu
Wanneer de accu volledig opgeladen is kunt u deze in het vak onderaan het zoopa Q model plaatsen.
Sluit de accu kabel nog niet aan.
- Schakel de afstandsbediening in. De LED indicator op de afstandsbediening zal blinken. Duw
de linker stick (gas) 2 maal compleet omhoog en naar beneden tot de LED indicator constant
brandt.
- Herhaal deze stap nogmaals terwijl de LED indicator brandt. De afstandsbediening bevindt zich
nu in zoekmodus.
-
Sluit nu de accu aan. Let hierbij op de correcte poling van de kabel!
Plaats de zoopa Q 650 op een plat oppervlak en schakel hem in. De LED van het model blinkt eerst snel en daarna
langzaam. Wanneer de LED langzaam blinkt, is het model succesvol met de afstandsbediening verbonden.
ACME the game company
www.acme-online.de
.
Eerste ervaringen en tips
.
Let erop dat er zich geen personen, dieren of objecten in uw directe omgeving bevinden bij uw eerste
vlucht. Zorg voor een vrije oppervlakte van minstens 3 bij 3 meter.
De oranje propellers stellen de voorkant van het model voor. De zwarte propellers de achterkant. De
gekleurde propellers vergemakkelijken de orientering tijdens de vlucht.
Geef eerst slechts een beetje gas met de linker handle om de rotorfunktie te testen.
Model besturing
HIeronder vindt u de 4 verschillende bestuurmodi:
De afstandsbediening is met 3 verschillende vliegniveaus uitgerust. Met de niveaumodus knop kunt u
tussen Laag, Normaal en Hoog omschakelen.
3 Kanaal/4 Kanaal schakelaar
Hiermee kunt u kiezen of u mét of zonder rolroer wilt vliegen. Beginners is aan te rade nin 3 kanaal
modus te vliegen. Zodra voldoende vliegervaring is opgedaan, kunt u op 4 kanaals besturing
omschakelen. Dit zorgt voor nog meer wendbaarheid.
Beschrijving 1 (links):
Wanneer u de controller op gas rechts instelt, kunt u in mode 1 of 3 vliegen.
Beschrijving 2 (rechts):
Wanneer u de controller op gas links instelt, kunt u in mode 2 of 4 vliegen.
ACME the game company
Besturing in modus 2
Omhoog /
omlaag
Sturen
Draaien
www.acme-online.de
Beweeg de linker
stuurknuppel naar voren
en achteren om het model
te laten stijgen en dalen.
Beweeg de richtingshandle
(rechter stick) om het
model horizontaal naar
links of rechts te bewegen
Met de trimmer kunt u
eventuele vliegafwijkingen
corrigeren.
Met de linker knuppel kunt
u linksom en rechtsom
draaien. Met de trimmer
kunt u eventuele
afwijkingen in de draaiing
corrigeren.
Vooruit /
achteruit
Besturing in mode 4
Omhoog /
omlaag
Sturen
Draaien
Beweeg de rechter
knuppel naar voren of
achteren in het model
vooruit of achteruit te laten
vliegen.
Beweeg de linker
stuurknuppel naar voren
en achteren om het model
te laten stijgen en dalen.
Beweeg de richtingshandle
(rechter stick) om het
model horizontaal naar
links of rechts te bewegen
Met de trimmer kunt u
eventuele vliegafwijkingen
corrigeren.
Met de rechter knuppel
kunt u linksom en
rechtsom draaien. Met de
trimmer kunt u eventuele
afwijkingen in de draaiing
corrigeren.
ACME the game company
Vooruit /
achteruit
Besturing in mode1
Omhoog /
omlaag
Sturen
www.acme-online.de
Beweeg de rechter
knuppel naar voren of
achteren in het model
vooruit of achteruit te laten
vliegen.
Beweeg de rechter knuppel naar
voren en achteren om het model
te laten stijgen en dalen.
Beweeg de rechter knuppel om
het model horizontaal naar links
of rechts te bewegen
Met de trimmer kunt u eventuele
vliegafwijkingen corrigeren.
Draaien
Vooruit /
achteruit
Met de linker knuppel kunt u
linksom en rechtsom draaien.
Met de trimmer kunt u
eventuele afwijkingen in de
draaiing corrigeren.
Beweeg de rechter knuppel naar
voren of achteren in het model
vooruit of achteruit te laten
vliegen.
ACME the game company
www.acme-online.de
Besturing in mode3
Omhoog /
omlaag
Sturen
Draaien
Vooruit /
achteruit
Beweeg de rechter knuppel naar
voren en achteren om het model
te laten stijgen en dalen.
Beweeg de linker knuppel om
het model horizontaal naar links
of rechts te bewegen
Met de trimmer kunt u eventuele
vliegafwijkingen corrigeren.
Met de rechter knuppel kunt u
linksom en rechtsom draaien.
Met de trimmer kunt u
eventuele afwijkingen in de
draaiing corrigeren.
Beweeg de rechter knuppel naar
voren of achteren in het model
vooruit of achteruit te laten
vliegen.
360° Flip Funktie
Auto Flip
Om het model 360° te laten draaien (Flippen), drukt u op de knop onderaan de afstandsbediening. Het
model flipt nu eenmaal volledig automatisch. Voer deze handeling alleen uit wanneer u al met de
besturing van de quadrocopter vertrouwd bent.
Zorg ervoor dat het model genoeg hoogte heeft en er genoeg vrije ruimte is om deze beweging uit te
voeren.
ACME the game company
www.acme-online.de
Foutopsporing en oplossingen
Fout
Het model reageert
niet op stuurbevelen
Het model maakt
vreemde geluiden.
De afstandsbediening
maakt geen
verbinding met het
model.
Batterijen niet correct
ingevoerd
Batterijen zijn leeg
Modelaccu is leeg
Propeller/ motor
beschadigd.
Accu is zwak
Batterijen in de
afstandsbediening zijn leeg
Accu defekt
Oorzaak
Oplossing
Batterijen controlleren
Batterijen vervangen
Laadt de accu op
Controlleer de propeller/ motor en vervang
deze indien nodig.
Accu opladen
Batterijen in de afstandsbediening vervangen
Eventueel moet de accu worden vervangen
Het model is buiten bereik
Het model vliegt niet
meer naar behoren.
Een van de motoren heeft
onvoldoende vermogen.
Test de funktie van alle motoren. Vervang de
motor indien nodig.
Bij verdere funktionaliteitsproblemen kunt u ons te allen tijde bereiken! Onze contactgegevens
vindt u op de volgende pagina onder "Service en Support"
Onderdelen en toebehoren
Artikelnummer
ZQ0650 zoopa Q 650 Quadrocopter
ZQ0650-A zoopa Q 650 Gestel
ZQ0650-B zoopa Q 650 LiPo accu
ZQ0650-C zoopa Q 650 Propeller Set
ZQ0650-D zoopa Q 650 Chassic Motorkap
ZQ0650-E zoopa Q 650 Aandrijving Set
ZQ0650-G zoopa Q 650 ESC Printplaat
ZQ0650-H zoopa Q 650 Arm CW / WL
ZQ0650-I zoopa Q 650 Arm CW / RL
ZQ0650-J zoopa Q 650 Arm CCW / WL
ZQ0650-K zoopa Q 650 Arm CCW / RL
ZQ0650-L zoopa Q 650 Motor CW / WL
ZQ0650-M zoopa Q 650 Motor CW / RL
ZQ0650-N zoopa Q 650 Motor CCW / WL
ZQ0650-O zoopa Q 650 Motor CCW / RL
ZQ0650-P zoopa Q 650 LiPo Oplader/Balancer
ZQ0650-Q zoopa Q 650 Camera
Beschrijving
ACME the game company
www.acme-online.de
Garantie
De gebruiker heeft aanspraak op garantie onder de volgende voorwaarden:
»Nieuwe apparatuur en de bijbehorende componenten die op grond van fabrikatie- en/of
materiaalfouten binnen 24 maanden defecten vertonen, worden door ACME the game company naar
eigen beoordeling door een produkt in een gelijkwaardige staat omgeruild of gerepareerd. Voor
onderdelen die aan slijtage onderhevig zijn geldt een garantie tot 3 maanden na aankoop.
»Deze garantie is niet van toepassing op apparatuur waarbij de schade door duidelijk onvoorzichtige
behandeling of het niet beachten van de bijgevoegde handleiding is ontstaan.
»De garantie is niet van toepassing op produkten die door de gebruiker zijn aangepast.
»Van de aanspraak op garantie dient direkt melding te worden gemaakt.
»Vervangende apparatuur danwel componenten die in het kader van een vervanging aan ACME the
game company worden teruggeleverd, worden eigendom van ACME the game company.
»De garantieperiode wordt bij reparatie niet verlengd.
»Indien een apparaat buiten de garantieperiode wordt gerepareerd behoudt ACME the game company
het recht de vervanging, reparatie of verzendkosten bij de klant in rekening te stellen. Hierover wordt
de klant vooraf geinformeerd.
Schade voortkomend uit mechanische werking of modificaties vallen niet onder de garantie.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Duitsland
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
www.acme-online.de
Manuel d’utilisation
A lire attentivement avant de débuter !
Manuel d’utilisation
Caractéristiques techniques
Poids: 520x520x75mm
Age Recommandé: 14 ans et +
Champs d’utilisation: Intérieur et extérieur
Batterie: 7.4V LiPo; 850mAh
Télécommande: 2.4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Avertissements:
Avertissements sur les batteries
Déclaration CE
Conseil de sécurité
Il est indispensable de suivre les instructions ci-après
afin d’éviter d’endommager votre caméra:
-NE PAS UTILISER LE PRODUIT EN CONDITIONS
PLUVIEUSES.
-N’UTILISER QUE LES ACCESSOIRES
COMPATIBLES
-NE PAS TENTER DE DEMONTER
-AUCUN COMPOSANT INTERNE NE NECESSITE
D’ENTRETIEN PARTICULIER
-LES REPARATIONS NE DOIVENT ETRE FAITES
QUE PAR LE PERSONNEL QUALIFIE.
Une mauvaise utilisation de la batterie peut être à
l’origine d’explosion ou de fumées qui peuvent être
nuisibles pour les biens et personnes.
Ne jamais charger une batterie LiPo endommagée.
Arrêter immédiatement la charge si la batterie LiPo
devenait chaude ou se déformait.
Nous déclarons par la présente que ce produit est en
règle avec les directives relatives aux normes
2004/108/EC.
Une copie de l’original de la déclaration de
conformité est disponible sur simple demande à
l’adresse suivante : info@acme-online.de
Les batteries en fin de vie doivent être collectées en
vue d’être recyclées.
Vous devez pour cela vous rapprocher du centre de
collecte le plus proche de chez vous.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Allemagne
Tel: +49 2944 973830
service@acme-online.de
ou
http://www.acme-online.de
La charge et le stockage de la batterie doivent se faire dans
des pièces dont la température est comprise entre 10°C et
50°C. Ne jamais entreposer dans un endroit où la
température est supérieure à 50°C.
WEEE Reg. Nr.: DE64989527
Informations relatives aux produits recyclables.
Le symbole ici présent sur le produit que vous venez
d’acheter signifie que celui-ci contient des composants
susceptibles d’être recyclés. Pour cette raison vous ne
pouvez pas jeter ce produit avec vos déchets ménagers. Il
est indispensable que vous preniez contact avec un centre
de recyclages des déchets sensibles afin d’assurer le
recyclage de ce produit.
Risque d’étouffement – Ne convient pas aux enfants de moins de 3 ans!!!
ATTENTION!
ACME the game company
www.acme-online.de
Contenu de la boite
Assurez-vous que votre produit est complet avant la première utilisation!
1x Quadrocoptère zoopa Q650
1x Télécommande en 2.4GHz 1x Adaptateur secteur 1x Chargeur/équilibreur LiPo
1x Batterie LiPo 1x Manuel d’utilisation
Pour la mise en marche, vous avez besoin de 4pcs piles AA
ACME the game company
Structure
www.acme-online.de
ACME the game company
www.acme-online.de
Note importante!
Ne pas voler en présence de personnes ou d’animaux pouvant être des obstacles !
Ne pas voler en cas de vent fort ou de mauvais temps
Assurez-vous d’avoir l’autorisation de voler dans la zone souhaitée!
Toujours allumer la télécommande en premier avant de branche le modèle ! A l’inverse vous devez
toujours déconnecter votre modèle avant d’éteindre la télécommande !
Fonctions de la télécommande
No. Boutons et description
Fonction
Mode 1: Avant/arrière; rotation Gauche/Droite
Mode 2: Gas; Rotation Gauche/Droite
Mode 3: translations Gauche/Droite
1 Manche de gauche
Mode 4: Gas; Vol gauche/droite
Mode 1: Gas; translations Gauche/Droite
Mode 2: Avant/arrière; translations
Gauche/Droite
Mode 3: Gas; rotation Gauche/Droite
2 Manche de droite
Mode 4: Avant/arrière; rotation Gauche/Droite
Mode 2+4: Pas de fonction
3 Trim A
Mode 1+3: Avant/arrière trim
Mode 3+4: Gauche/Droite Aileron trim
4 Trim B
Mode 1+2: Gauche/Droite /Dérive- trim
Mode 2+4: Avant/arrière trim
5 Trim C
Mode 1+3: Pas de fonction
Mode 3+4: Gauche/Droite/Dérive- trim
6 Trim D
Mode 1+2: Gauche/Droite /Aileron trim
7 Antenne 2.4GHz Signal de l’émetteur
8 Bouton Marche/Arrêt On/Off button
(1) Clignotement rapide: Pas encore
syncrhonisé
9 Témoin
(2) Eclairage permanent: Synchronisé
10 Activation de la vidéo Eclairage On/Off
11 Vol: sélection du mode 3 Modes: Faible, Moyen, Haut
Permet de paramétrer la commande de
translation sur le manche de droite ou sur le
12 Activation: ailerons/dérive
Sélection mode 3 ou 4
13
voies
manche de gauche.
3 Voies: Sans translations
4 Voies: Avec translations (Réglage d‘usine)
14 Activation de la vidéo* Démarre l’enregistrement vidéo
15 Activation de la photo Démarre l’enregistrement photo
16 Activation flip Permet de réaliser des flips
Permet de paramétrer la commande des gaz
Bouton de sélection du
17
mode pour les gaz
sur le manche de droite ou sur le manche de
gauche
*Caméra non incluse
ACME the game company
www.acme-online.de
.
Premières étapes et informations
Merci de lire cette notice avec attention.
Le Zoopa Q 650 est un modèle prêt à voler (Ready-to-Fly).
Pour le mettre en marche nous navez besoin que de 4 batteries 1.5V AA pour la télécommande.
Vous pouvez choisir entre 2 modes pour la télécommande et ce grâce à l’interrupteur situé au dos de
la télécommande.
1) Lorsque l’interrupteur est sur „R“, Gas/Accélérateur sur le manche de droite.
2) Lorsque l’interrupteur est sur „L“, Gas/Accélérateur sur le manche de gauche.
Attention: L’interrupteur doit être positionné correctement dans le mode sélectionné. Si ce n’est pas le
cas, la télécommande va par défaut sélectionner le mode 2 gaz à gauche.
ACME the game company GmbH ne pourra être tenues comme responsable en cas de violation de la
vie privée, de dommages causés aux biens et aux personnes par le modèle.
Merci de suivre les instructions de ce manuel afin de vous assurer une utilisation sans encombre.
ACME the game company
www.acme-online.de
a
.
Charge de la batterie
La batterie LiPo de votre modèle se recharge via la rise d’équilibrage du chargeur.
Connectet l’adaptateur 220V au secteur, puis au module de charge. Les témoins LED vont alors
s’allumer en rouge.
Connecter à présent la batterie LiPo au port d’équilibrage du chargeur afin de débuter la charge.
Vérifier que la polarité de la batterie et du chargeur corresponde bien. Le témoin LED va alord devenir
vert.
.
La charge dure 30 à 45 minutes. Une fois chargée le voyant LED va s’éteindre.
N’utilisez que les batteries d’origine, les autres batteries ne seraient pas forcémet compatible avec ce
modèle !
Mise en place et connexion de la batterie
Une fois chargée, vous pouvez placer la batterie dans son logement en dessous du modèle.
Allumer ensuite la télécommande.Le voyant LED de la télécommande va se mettre à clignoter. Bouger
alors le manche de l’accélérateur (manche de gauche) de haut en bas et répéter cette action avant de
conserver celui-ci en position basse.Le voyant LED va alors s’éclairer de manière permanente.
Renouveler cette opération une nouvelle fois.
Connecter à présent la batterie au modèle en vous assurant de la bonne polarité!
Positionner alors le Q650 sur une surface plate et déguagée. Le voyant LED du quadrocoptère va
alors se mettre à clignter rapidement lors de la mise sous tension, pour clignoter plus doucement
ensuite vous confirmant que la synchronisation entre la télécommande et le modèle a été effectuée
avec succès.
ACME the game company
www.acme-online.de
Contrôle du modèle
Vous trouverez ci après les explications pour le contrôle du modèle selon les 4 modes:
Image 1 (gauche):
Gas à droite, vous pouvez voler en Mode 1 ou 3.
Image 2 (droite):
Gas à gauche, vous pouvez voler en Mode 2 ou 4.
La télécommande offre 3 modes de vol : Vous devez appuyer sur le mode qui correspond à vos
besoins, faible, moyen ou haut.
Mode 3 ou 4 voies
Il vous est possible de choisir un vol avec ou sans les ailerons.
Les débutants doivent choisir le mode à 3 voies sans ailerons. Une fois que vous aurez plus
d’expérience, il vous sera possible d’activer la voie 4 pour rendre votre modèle plus agile.
ACME the game company
www.acme-online.de
.
Premières étapes et conseils de vol
.
Avant de faire vos remiers essais, assurez-vous qu’il n’y a personne dans votre entourage: personnes
ou animaux.
Vous devz évoluer dans une zone de minimum 3x3 !
Les pales orange indiquent l’avant du modèle alors que les pales noires indiquent l’arrière.
Ce système de couleurs permet de facilement repérer le modèle lorsqu’il est en vol.
Agir sur le manche des gaz avec délicatesse afin de vérifier que dés le départ, toutes les
fonctions du modèles sont bien fonctionnelles
Contrôle en Mode 2
En agissant sur le
manche de gauche
Haut et Bas
de haut en bas le
modèle va monter et
descendre.
Translation
Rotation
Avant/Arrière
1) En agissant sur le
manche de droite
vers la gauche ou la
droite, le modèle va
se déplacer sur son
axe/
2) Des ajustements
gauche/droite sont
possibles en utilisant
le trime
correspondant.
1) Le manche de
gauche permet
également de réaliser
des rotations
droite/gauche.
2) Le trim
correspondat permet
d’ajuster
automatiquement les
rotations
droite/gauche.
Le manche de droite,
lorsque vous agissez
d’avant en arrière
contrôle le modèle
dans ces directions.
ACME the game company
Contrôle en mode 4
Haut en
Bas
Translation
Rotation
Avant
/Arrière
www.acme-online.de
En agissant sur
le manche de
gauche de haut
en bas le modèle
va monter et
descendre.
) En agissant sur
le manche de
droite vers la
gauche ou la
droite, le modèle
va se déplacer
sur son axe/
2) Des
ajustements
gauche/droite
sont possibles en
utilisant le trime
correspondant.
1) Le manche de
droite permet
également de
réaliser des
rotations
droite/gauche.
2) Le trim
correspondat
permet d’ajuster
automatiquement
les rotations
droite/gauche.
Le manche de
droite, lorsque
vous agissez
d’avant en arrière
contrôle le
modèle dans ces
directions.
ACME the game company
Contrôle en Mode 1
Haut et Bas
www.acme-online.de
1) En agissant sur le
manche de droite de
haut en bas le
modèle va monter et
descendre.
Translation
Rotation
Avant/Arrière
1) En agissant sur le
manche de droite
vers la gauche ou la
droite, le modèle va
se déplacer sur son
axe.
2) Des ajustements
gauche/droite sont
possibles en utilisant
le trime
correspondant.
1) Le manche de
gauche permet de
réaliser des
rotations
droite/gauche.
2) Le trim
correspondat permet
d’ajuster
automatiquement
les rotations
droite/gauche.
1) Le manche de
gauche, lorsque
vous agissez
d’avant en arrière
contrôle le modèle
dans ces directions.
ACME the game company
Contrôle en mode 3
Haut et Bas
Translation
Rotation
Avant/Arrière
www.acme-online.de
En agissant sur le
manche de droite
de haut en bas le
modèle va monter
et descendre.
1) En agissant sur
le manche de
gauche vers la
gauche ou la
droite, le modèle
va se déplacer
sur son axe.
2) Des
ajustements
gauche/droite
sont possibles en
utilisant le trime
correspondant.
1) Le manche de
droite permet de
réaliser des
rotations
droite/gauche.
2) Le trim
correspondat
permet d’ajuster
automatiquement
les rotations
droite/gauche.
1) Le manche de
gauche, lorsque
vous agissez
d’avant en arrière
contrôle le
modèle dans ces
directions.
ACME the game company
Fonction Flip à 360°
Deux fonctions flip sont disponibles sur le modèle.
Auto Flip
Le modèle effectue des flips à 360° sur simle pression du bouton bas de la télécommande. Cette
fonction est automatique et ne demande pas d’intervention sur les manches.
N’utilisez cette fonctions que si vous êtes à l’aise avec le modèle et que vous pouvez prendre
suffisament d’altitude.
Uen zone de vol suffisante est nécessaire pour effectuer ces figures.
Flip manuel
Pour les pilotes les plus expérimentés, le modèle offre une fonction flips manuels.
Pour cela appuyer sur le bouton ci après indiqué pour avoir cette possibilité.
www.acme-online.de
ACME the game company
www.acme-online.de
Problème
Source
Solution
Problèmes d’utilisation
Le modèle ne réagit
pas correctemenent
Les piles de la
télécommande sont mal
mises.
Les piles sont vides.
La batterie du modèle
Vérifier les piles
Changer les piles
Recharger la batterie
ideest
Le modèle fait des
bruits étranges
Les hélices ou les pignons
sont endommagés
Vérifier ces deux elements et si besoin
procéder au remplacement
La télécommande ne
se synchronise pas
avec le modèle
Batterie faible
Les piles de la
télécommande ne sont pas
installées
La batterie est défectueuse
Recharger la batterie
Changer les piles
La batterie doit être changée
Le modèle est hors de
portée
Les performances de
vol sont réduites
Les moteurs ont perdu de
leur efficacité
Vérifier les moteurs et si besoin changez les.
En cas d’autres problèmes, nous vous invitons à nous contacter! Nos coordonnées sont
situées sur la page suivante “Service & Support”.
Pièces et accessoires
Art. No. Description
ZQ0650 zoopa Q 650 Quadrocoptère
ZQ0650-A zoopa Q 650 Fuselage
ZQ0650-B zoopa Q 650 Batterie LiPo
ZQ0650-C zoopa Q 650 Hélice
ZQ0650-D zoopa Q 650 Chassis Cockpit
ZQ0650-E zoopa Q 650 Pignonerie
ZQ0650-G zoopa Q 650 Paltine / ESC
ZQ0650-H zoopa Q 650 Bras CW / WL
ZQ0650-I zoopa Q 650 Bras CW / RL
ZQ0650-J zoopa Q 650 Bras CCW / WL
ZQ0650-K zoopa Q 650 Bras CCW / RL
ZQ0650-L zoopa Q 650 Moteur CW / WL
ZQ0650-M zoopa Q 650 Moteur CW / RL
ZQ0650-N zoopa Q 650 Moteur CCW / WL
ZQ0650-O zoopa Q 650 Moteur CCW / RL
ZQ0650-P zoopa Q 650 Chargeur équilibreur LiPo
ACME the game company
www.acme-online.de
Garantie
Le consommateur sans enguagé aucune action susceptible d’être préjudiciable au vendeur à le droià une garante de son
produit conformément aux conditions ci-après énnoncées :
»Un produit neuf qui durant un délai de 24 mois à partir de la date d’achat, présenterait des défauts de conception ou de
fabrication, ACME the game company assume un support durant toute la période.
»Echange ou réparation à titre gratuit. Les pièces d’usure (batterie, moteurs, etc.), bénéficient d’une garantie de 3 mois
maximum.
»La garantie ne s’applique pas si le produit a fait l’objet d’une utilisation non conforme aux instructions énnoncées dans
cette notice.
»La garantie ne peut être allongée et ce même si le vendeur propose une extension.
»Les roduits ou composent qui seraient retournés à la société ACME the game company deviendraient alors sa propriété.
»
La société ACME the game company se réserve le droit de facturer au client toute réparation qui pourrait dépasser le
cadre de la garantie. Le client sera préalablement informé.
Les dommages qui résultent d’une influence méchanique ne sont pas couvert par la garantie.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Allemagne
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
Loading...
