İçindekiler
Güvenlik Önlemleri .....................................................................................................2
LCD MONİTÖRLER HAKKINDA ÖZEL NOTLAR .................................................2
Pakette Gelenler ..........................................................................................................3
Kurulum Talimatları ................................ ....................................................................3
Monitörün Montajı ..................................................................................................................................... 3
Monitörün Sökülmesi.................................................................................................................................. 3
Görüş Açısının Ayarlanması......................................................................................................................... 4
Cihazların Bağlanması ................................................................................................................................. 5
Görüntü Ayarlarının Yapılması ................................................................................6
Harici Kontroller.......................................................................................................................................... 6
OSD opsiyonları...........................................................................................................7
OSD Menüsü ................................................................................................................................................ 7
Sorun Giderme...........................................................................................................10
Genel Özellikler..........................................................................................................11
1
Güvenlik Önlemleri
Monitör, bir ısı kaynağına çok yakın yerleştirilirse zarar görebilir. Radyatörlerin, ocakların, açık
z
ateşlerin vs. konumuna dikkat ediniz
Monitör havalandırmaya ihtiyaç duyduğu için, kabinin arkasındaki veya üzerindeki yuvaları ve
z
açıklıkları kapatmayınız. Aşırı ısınma tehlikesini ortadan kaldırmak için monitör, iyi havalandırılan bir
odaya yerleştirilmelidir
z
Bıçak, kalem veya kurşun kalem gibi keskin nesneleri ekran çevresine yaklaştırmayınız. Söz konusu
nesneler ekrana değerse, LCD panel kalıcı olarak çizilecektir
Çarpılma tehlikesini ortadan kaldırmak amacıyla, monitörü temizlerken prizden çıkarınız. Monitörün
z
dışını temizlemek için yumuşak, ketensiz bir bez kullanılmalıdır. Hafif bir deterjan solüsyonu ile çok
az nemlendirilmiş bir bez, en inatçı lekeleri bile temizleyecektir. Spreyler de dahil olmak üzere,
sıvıları görüntü ekranından uzak tutunuz. Sıvı yı doğrudan püskürtmeyiniz – bir bezin üzerine hafifçe
püskürtünüz ve siliniz. Sıvının monitörün içerisine kaçması elektrik şokuna ve/veya birimde hasara
neden olabilir
Eğer bir sorunla karşılaşırsanız, öncelikle lütfen “Sorun Giderme” bölümüne bakınız. Sorunu yine de
z
çözemezseniz, monitörü kendi başınıza tamir etmeye çalışmayınız; kapakların açılması veya
yerinden çıkarılması, diğer tehlikelerin yanı sıra çarpılma yoluyla yaralanmaya ya da ölüme neden
olabilir. Sorun giderme bölümünün yetersiz kaldığını düşündüğünüz durumlarda, lütfen uzman bir
mühendisle irtibata geçiniz
.
.
.
.
.
Geri Dönüşüm Bilgisi
Acer Incorporated olarak çevreyi koruma stratejimize büyük önem vermekte ve endüstriyel teknoloji
cihazlarının kullanım ömrü sonunda uygun şekilde işlenip geri dönüşüme gönderilmesi yoluyla daha sağlıklı bir
dünyaya kavuşacağımıza inanmaktayız.
Bu cihazlar, yeni cihazlar oluşturmak üzere yeniden ayrıştırılabilen ve yeniden entegre edilebilen geri
dönüşümlü materyaller içermektedir. Bununla birlikte, diğer materyaller tehlikeli ve zehirli maddeler olarak
sınıflandırılabilir. Bu ürünü geri dönüşüme göndermek için verilen bilgileri incelemeniz önerilmektedir.
Worldwide:http://global.acer.com/about/sustainability.htm
Birleşik Devletler : http://www.ciwmb.ca.gov/electronics/act2003/Recovery/Approved/
Asya : http://recycle.epa.gov.tw/public/public4_2.htm
Avrupa :EL-Kretsen: http://www.el-kretsen.se/
EL-retur: http://www.elretur.no/
SWICO: http://swico.one.webbuild.ch/
LCD MONİTÖRLER HAKKINDA ÖZEL NOTLAR
Aşağıdaki belirtiler LCD monitörlerde normal olup, bir problemin varlığını göstermemektedir.
NOTLAR
• Floresan ışığın doğası yüzünden, ekran kullanıma ilk başlandığında titreme yapabilir. Titremeyi
ortadan kaldırmak için Güç Düğmesini kapatıp tekrar açınız.
• Kullanmakta olduğunuz masa üstü desenine bağlı olarak, ekranda hafif dengesiz bir parlaklık
görebilirsiniz.
• LCD ekran %99.99 veya daha fazla etkin piksele sahiptir. Her zaman eksik bir piksel ya da ölü
bir piksel gibi %0.01 veya daha az oranda hata bulunabilir.
• LCD ekranın doğası yüzünden, aynı görüntünün uzun süre ekranda izlenmesi halinde,
görüntü değiştirildiğinde bir önceki ekranda bulunan görüntü bir süreliğine ekranda kalabilir.
Bu gibi bir durumda, görüntü değiştirilerek veya Güç Düğmesini birkaç saatliğine kapatılarak
ekran yavaşça eski haline getirilebilir.
2
Pakette Gelenler
LCD Monitör
Güç Kablosu
Ses kablosu
VGA Kablosu
DVI Kablosu
(Optional)
Monitörün Montajı
Kullanım Kılavuzu (CD)
Kurulum Talimatları
Hızlı Başlangıç Kılavuzu
(Optional)
1. Monitörü, standın tepesine yerleştiriniz. 2. Standı iz boyunca monitörün boynuna
bağlayınız.
Monitörün Sökülmesi
Monitörü yeniden paketlemeniz gerekirse, lütfen monitörü ve tabanı birbirinden ayırınız ve yeniden kartona
yerleştiriniz. Monitörü sökmek için:
1. Gücün kesildiğinden emin olmak için AC güç kablosunu fişten çıkarınız.
2. Tabanın alt tarafındaki 4 kancayı çekiniz ve tutunuz.
3. Monitörü ve tabanı birbirinden ayırınız ve kartona yerleştiriniz.
Önemli Uyarı
Monitörü standdan söktükten sonra, koymak için ilk olarak temiz düz bir yüzey bulunuz. Monitörü daha iyi
korumak için altına temiz kuru bir bez yerleştiriniz. Monitörü standdan yavaşça kaldırınız ve götürünüz.
3
Görüş Açısının Ayarlanması
Monitörün görüş açısı -5°~15° arasında değiştirilebilmektedir.
NOTLAR
• Açıyı değiştirirken LCD ekrana dokunmayınız. LCD ekranında hasara veya kırılmasına neden olabilir.
• Açıyı değiştirirken parmaklarınızı veya ellerinizi sıkıştırmamaya dikkat ediniz.
4
Cihazların Bağlanması
Dikkat: Bilgisayarın ve monitörün güç kaynağından çıkarıldığından emin olunuz.
1 Güç Kablosu
2 VGA Kablosu
3
4
DVI-D Kablosu
(Opsiyonel)
Ses Kablosu
(Opsiyonel)
UYARI:
1. Bilgisayarınızın VGA kartının doğru kabloya bağlandığından emin olunuz.
2. Fişin şeklinin içerisine sokulduğu soketin şekline uygun olduğundan emin olunuz.
Pimlerin eğrilmediğinden veya herhangi bir zarar görmediğinden emin olunuz.
Monitörü, uygun bir şekilde topraklanmış elektrik prizine takılacak olan güç
kablosuna bağlayınız.
Sinyal kablosunu monitörün VGA giriş soketine ve bilgisayardaki grafik
kartının VGA çıkış soketine bağlayınız. Konektördeki kelebek cıvataları
sıkıştırınız.
Sinyal kablosunu monitörün DVI-D giriş soketine ve bilgisayardaki grafik
kartının DVI-D çıkış soketine bağlayınız. Konektördeki kelebek cıvataları
sıkıştırınız.
Ses kablosunu kullanarak LCD monitörün ses giriş soketi (AUDIO IN) ve
bilgisayarı bağlayınız.
VGA
DVI-D
5
Görüntü Ayarlarının Yapılması
Harici Kontroller
1
Auto
Eğer OSD aktif ise, OSD’deki bir seçimden çıkmak için Auto‘ya basınız. Eğer
OSD aktif değil ise, Auto’ya basınız, monitör otomatik olarak ekranınızın
pozisyonunu, odaklanmasını ve tazeleme süresini en uygun ayarlara
getirecektir.
2/3
4
5
</>
Minus / Plus
OSD
functions
Power
Eğer OSD aktif ise, OSD opsiyonları arasında geçiş yapmak için Minus veya
Plus’a basınız. Eğer OSD aktif değil ise, sesi ayarlamak için Minus veya
Plus’a basınız. (Opsiyonel)
OSD’yi görüntülemek için basınız. OSD’deki bir seçime girmek için tekrar
basınız.
Güç açık/kapalı
Yeşil: güç açık
Turuncu: bekleme modunda
6
OSD opsiyonları
Lütfen, Sayfa 6’deki “Harici Kontroller”’e bakınız.
OSD ayarlarını yapmak için:
1. OSD menüsünü açmak için Menu butonuna basınız.
2. 10 OSD fonksiyonu arasında geçiş yapmak (ve bir fonksiyon seçildiğinde kontrolleri istenen seviyelere
ayarlamak) için Plus/Minus butonlarını kullanınız.
3. 10 OSD fonksiyonundan birini seçmek için tekrar Menu butonuna basınız.
4. OSD ayarlarını yaptıktan sonra, OSD’den çıkmak için Auto butonuna basınız.
OSD Menüsü

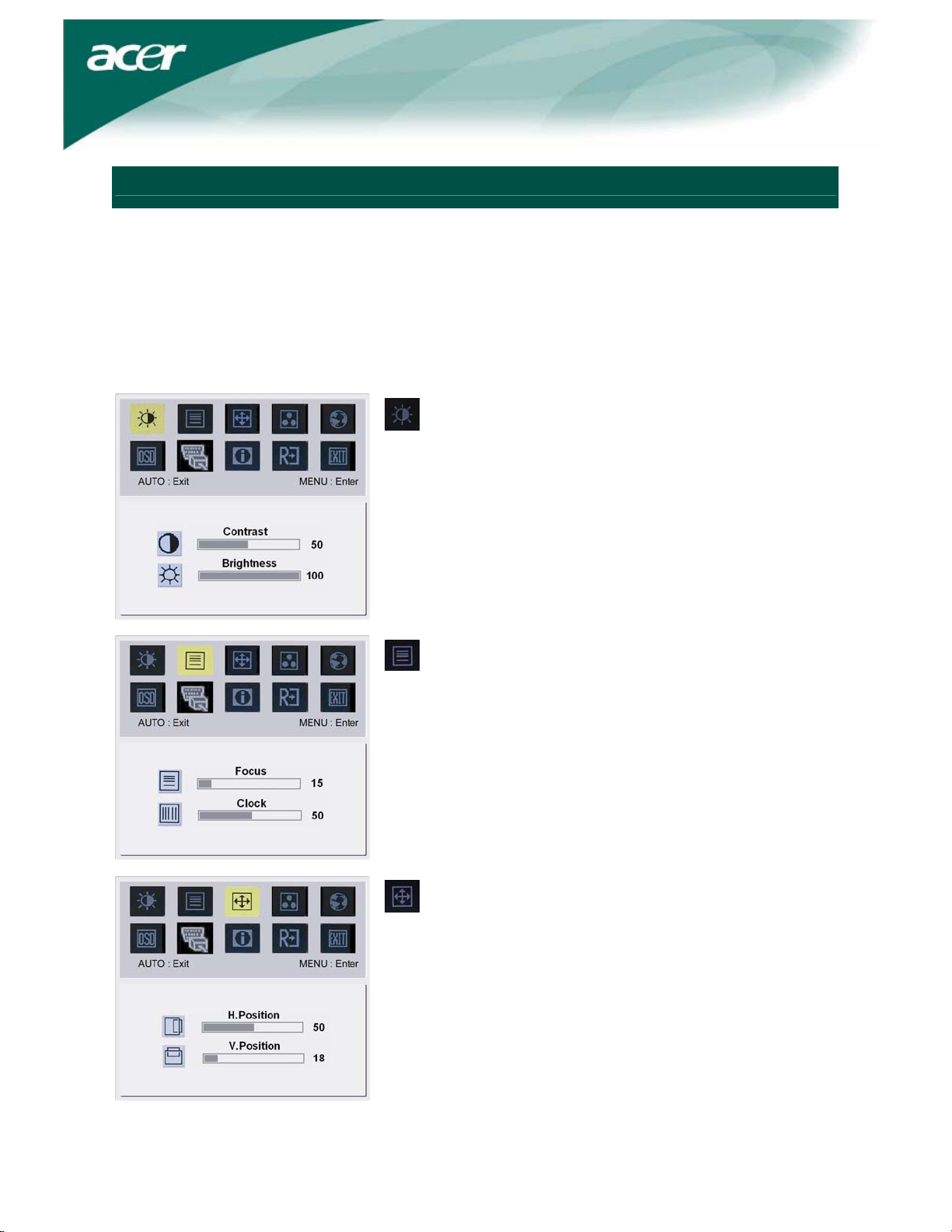

Kontrast:
Bu ayar, uygun bir kontrast elde etmek için birbirleriyle ilişkili renklerin
koyu ve açık tonlarını ayarlar.
Parlaklık:
Bu ayar, ekrandaki resmin parlaklığını ayarlar.
Odaklanma:
Bu ayar yatay bozulmaları ortadan kaldırır ve görüntüyü net ve
pürüzsüz hale getirir.
Besleme:
Ekranın arka planında dikey çizgiler varsa, bu ayar çizgilerin
boyutlarını küçülterek daha az görülmelerini sağlar. Ayrıca, yatay
ekranın boyutunu da değiştirir.
Y - Pozisyon:
Yatay konumu ayarlar.
D - Pozisyon:
Dikey konumu ayarlar.
7
RENK:
Rengi ayarlamanın üç yolu vardır:
Sıcak (Kırmızımsı beyaz)
Soğuk (Mavimsi beyaz)
Kullanıcı tanımlı:
Kırmızı, yeşil ve mavi renkleri istediğiniz yoğunluğa ayarlayabilirsiniz.
Asya için Diller:
OSD menü dilini seçiniz. İngilizce, Almanca, İspanyolca,
Basitleştirilmiş Çince, Geleneksel Çince, Fransızca,
İtalyanca ve Japonca dilleri seçilebilir.
Avrupa, Orta Doğu ve Afrika için Diller:
OSD menü dilini seçiniz. İngilizce, Almanca, İspanyolca, Rusça,
Flemenkçe, Fransızca, İtalyanca ve Fince dilleri seçilebilir.
OSD AYARI:
Bu ayar, OSD penceresinin ekrandaki konumunu ve gösterilme
süresini değiştirir.
8
Analog Giriş
DDC/CI anahtarı monitörde varsayılan olarak “ON” (Açık)’tır.
Dijital Giriş (Opsiyonel)
Analog veya Dijital Giriş videosunu seçiniz.
Analog Giriş
Dijital Giriş
DDC/CI anahtarı monitörde varsayılan olarak “ON” (Açık)’tır.
BİLGİ:
Ekranda özet bilgileri gösterir.
Reset:
Varsayılan ayarlara geri döner.
9
Çıkış:
OSD’den çıkış.
Sorun Muhtemel Çözüm
Güç LED’i AÇIK değil.
Görüntü yok
Görüntüde bozuk
renkler var
Sorun Giderme
• Güç düğmesinin AÇIK konumda olup olmadığını kontrol ediniz.
• Güç Kablosunun bağlı olduğundan emin olunuz.
• Güç düğmesinin AÇIK konumda olup olmadığını kontrol ediniz.
• Güç Kablosunun bağlı olduğundan emin olunuz.
• Video kablosunun uygun bir şekilde monitörün arkasına ve bilgisayara
bağlandığından emin olunuz.
• Monitörü “bekleme” modundan çıkarmak için fareyi hareket ettiriniz veya
klavyede herhangi bir tuşa basınız.
• RGB rengini ayarlamak veya renk yoğunluğunu seçmek için “Renk Ayarı”’na
bakınız.
Görüntüde sıçrama
var veya bir dalga
deseni görülüyor
Görüntü düzgün bir
şekilde
boyutlandırılmamış ya
da merkezlenmemiş
Dikkat: Monitörü kendi başınıza tamir etmeye veya bilgisayarı açmaya kalkışmayınız. Eğer
• Parazite neden olabilecek elektrikli cihazları uzaklaştırınız veya kapatınız.
• Monitörün video kablosunu kontrol ediniz ve pimlerin eğrilmediğinden emin
olunuz.
• Select/auto tuşuna basınız, monitör ekranınızın pozisyonunu otomatik olarak en
uygun konuma getirecektir.
• "Pozisyon ayarı"’na bakınız.
problem “Sorun Giderme” bölümünde çözülemiyorsa, tamir işlemlerini lütfen yetkili
servis personeline bırakınız.
10
Genel Özellikler
X222W
Birim Özellik
LCD Panel
Ekran 22-inç Düz panel aktif matris TFT LCD
Maksimum Çözünürlük WSXGA+ 1680×1050 piksel
Piksel Sıklığı 0.282 mm
Renk 16.7M
Parlaklık 300 cd/m² (Özgün)
Kontrast Oranı 1000:1 (Özgün)
Tepki Süresi 5ms (Özgün)
Yatay Görüş Açısı 160° (Özgün)
Dikey Görüş Açısı 160° (Özgün)
Harici Kontroller
Güç Düğmesi AÇIK / KAPALI
Kontrol Düğmeleri Auto, <, >, MENU
OSD Fonksiyonu
Kontrast /Parlaklık Kontrast / Parlaklık
Odaklanma / Besleme Focus/Clock
Pozisyon Pozisyon
Renk Renk
Dil Dil
OSD ayarı OSD Ayarı
Giriş Sinyali Giriş Sinyali
Bilgi Bilgi
Reset Sıfırlama
Çıkış Çıkış
Video Ara yüzü
Video Analog 0.7V / Digital HDCP TMDS (Opsiyonel)
Senkronizasyon TTL (+/ -)
Audio 1.5W x 2 (Opsiyonel)
Tak & Ç al ıştır DDC/CI
Güç
Güç Kaynağı AC 100V~240V, 50/60Hz
Power consumption [Energy Star]
On.
Stand by
OFF
Power consumption
Max.
Stand by
OFF
Boyutlar ve Ağırlık
Boyutlar (En×Yük.×Derin.) 513.8x417.7x203.8mm (standla birlikte)
Ağırlık (Net / Brüt) 5.2kg / 7.4 kg
Ampullerin İmhası
BU ÜRÜNÜN İÇİNDEKİ AMPUL(LER) CİVA İÇERMEKTE OLUP; YEREL, ULUSAL VEYA FEDERAL
YASALAR UYARINCA GERİ DÖNÜŞÜME GÖNDERİLMELİ YA DA İMHA EDİLMELİDİR. DAHA
DETAYLI BİLGİ İÇİN LÜTFEN WWW.EIAE.ORG
BİRLİĞİ İLE İRTİBATA GEÇİNİZ. AMPULLERE ÖZGÜ İMHA BİLGİLERİ İÇİN LÜTFEN
WWW.LAMPRECYCLE.ORG
31.00W
0.80W
0.70W
44.00W
0.80W
0.70W
ADRESİNDEN ELEKTRONİK ENDÜSTRİLER
ADRESİNİ ZİYARET EDİNİZ.
