ACER X1 User Manual [fr]

Projecteur Acer

X1161/X1161A/X110/X1161N/X1261

Series

Guide Utilisateur

Droits d’auteur © 2009. Acer Incorporated.
Tous Droits Réservés.

Guide Utilisateur du Projecteur de la Gamme X1161/X1161A/X110/X1161N/X1261 Acer
Diffusion initiale: 10/2009

Des modifications peuvent être apportées de temps à autre aux informations contenues dans
cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La
présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux
informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune
sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation
particulière.

Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu ci­dessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le
châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie
sur un support quelconque, par quelque procédé que ce soit, notamment, électronique,
mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite
préalable d’Acer Incorporated.

Acer Projector X1161/X1161A/X110/X1161N/X1261 Series

Modèle : _______________________________________

No. de série : ___________________________________

Date d’achat : __________________________________

Lieu d’achat : ___________________________________

Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de
produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification
uniquement et sont la propriété de leurs détenteurs respectifs.

Informations concernant votre sécurité et votre confort

Lisez ces consignes attentivement. Conservez ce document pour des références
ultérieures. Respectez tous les avertissements et instructions indiqués sur le
produit.

Eteindre le produit avant tout nettoyage

Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser
de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le
nettoyage.

Mise en garde concernant la prise lors de la
déconnexion de l’appareil

Observez les consignes suivantes lorsque vous connectez et déconnectez
l’alimentation à une alimentation externe:

• Installez le bloc d’alimentation avant de connecter le cordon

d’alimentation sur la prise d’alimentation secteur .

• Débranchez le cordon d’alimentation avant de déconnecter le bloc

d’alimentation du projecteur.

• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation

du système en débranchant tous les cordons d’alimentation des sources
d’alimentation.

iii

Mise en garde concernant l’accessibilité

Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon
d’alimentation est facilement accessible et se situe au plus près possible de
l’équipement. Si vous devez couper complètement l’alimentation de

l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise
murale.

Avertissements!

• Ne pas utiliser ce produit près de l'eau.

• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si

le produit tombe, il risque d’être endommagé sérieusement.

• Les fentes et les ouvertures sont conçues à des fins de ventilation; pour

assurer un fonctionnement fiable du produit et pour le protéger des
surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les
ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit,
un divan, un tapis ou d'autres surfaces similaires.

Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une
bouche de chauffage ou encastré dans une installation si une ventilation
adaptée n'est pas disponible.

iv

• N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit

à travers les fentes du boîtier car ils pourraient toucher des endroits soumis
à des tensions dangereuses ou provoquer des courts-circuits qui pourraient
causer un incendie ou une électrocution. Ne jamais renverser de liquide
d'aucune sorte sur ou dans le produit.

• Pour éviter d’endommager les composants internes et prévenir une

éventuelle fuite de la batterie, ne pas placer le produit sur une surface
vibrante.

• Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un

environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit
ou endommager les périphériques à base de ventilateur, ou la lampe.

Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur

l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation
disponible, consultez votre revendeur ou votre compagnie d'électricité
locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce

produit dans un endroit où son cordon se trouve dans un passage
fréquenté.

• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité

nominale totale des équipements branchés sur la rallonge ne dépasse pas
l'intensité nominale de la rallonge. Assurez-vous également que l'intensité
totale de tous les produits branchés sur la prise murale ne dépasse pas le
calibre du fusible.

• Ne pas surcharger une prise d’alimentation, une barrette de connexion

d’alimentation ou une prise de courant en connectant trop d’appareils. La
charge globale du système ne doit pas dépasser 80% de la valeur nominale
du circuit terminal. Si vous utilisez des barrettes de connexion
d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale
d'entrée de la barrette de connexion.

• L’adaptateur secteur de ce produit est équipé d’une fiche à trois dents avec

mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée
d'une mise à la terre. Assurez-vous que la prise murale est correctement
mise à la terre avant d’insérer la fiche de l’adaptateur secteur. Ne pas
insérer la fiche dans une prise murale sans terre. Consultez votre électricien
pour les détails.

Avertissement! La broche de mise à la terre est un système de sécurité.
Utiliser une prise murale qui n’est pas correctement mise à la terre risque de
provoquer une électrocution et/ou des blessures.

Remarque: La broche de mise à la terre fournit également une bonne
capacité de protection contre le bruit produit par des appareils électriques
environnants qui interfèrent avec les performances de ce produit.

• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si

vous devez changer le cordon d’alimentation, assurez-vous que le nouveau
cordon d’alimentation est conforme aux exigences ci-dessous: type
amovible, répertorié UL/certifié CSA, approuvé VDE ou équivalent,
longueur de 4,6 mètres (15 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les
couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers.
Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de
dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché.

• Si un liquide a été renversé dans le produit.

• Si le produit a été exposé à la pluie ou à l'eau.

• Si le produit est tombé ou si le boîtier a été endommagé.

• Si le produit laisse apparaître une modification notable de ses

performances, cela indique une nécessité de dépannage.

• Si le produit ne fonctionne pas correctement après avoir suivi les

instructions d'utilisation.

Remarque: Réglez seulement les contrôles qui sont couverts par les
instructions de fonctionnement car un mauvais réglage des autres
commandes peut causer des dommages et requérir un travail important de
la part du technicien qualifié afin de remettre en état normal le produit.

Avertissement! Pour des raisons de sécurité, ne pas utiliser de pièces non
conformes lorsque vous ajoutez ou changez des composants. Consultez
votre revendeur pour connaître les options d’achat.

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces.
Gardez-les hors de portée des jeunes enfants.

v

Consignes de sécurité complémentaires

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée.

La clarté de la lumière risque de vous abîmer les yeux.

• Allumez d'abord le projecteur et ensuite les sources de signaux.

• Ne pas placer le produit dans des environnements suivants:

• Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre
les murs et le projecteur avec une circulation de l’air libre est requis.

• Des endroits où la température risque de devenir trop importante, par exemple
à l’intérieur d’un véhicule avec toutes les vitres fermées.

• Des endroits où une forte humidité, la poussière ou la fumée de cigarette
peuvent détériorer les composants optiques en réduisant leur durée de vie et en
noircissant l’image.

• Des endroits à proximité d’une alarme-incendie.

• Des endroits avec une température ambiante supérieure à 40 ºC/104 ºF.

• Des endroits dont les altitudes sont supérieures à 10000 pieds.

• Débranchez immédiatement l’appareil si vous constatez un

dysfonctionnement avec votre projecteur. Arrêtez d’utiliser l’appareil si
une fumée, un bruit ou un odeur anormal provient de votre projecteur.
Cela risque de provoquer un incendie ou une électrocution. Dans de tels

vi

cas, débranchez immédiatement votre appareil et contactez votre
revendeur.

• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de

tels cas, contactez votre revendeur pour une inspection.

• Ne pas exposer l’objectif du projecteur à la lumière du soleil. Cela risque de

provoquer un incendie.

• Lorsque vous éteignez le projecteur, assurez-vous que le projecteur

termine son cycle de refroidissement avant de couper l'alimentation.

• Ne pas couper l’alimentation principale brusquement et ne pas débrancher

le projecteur lors du fonctionnement. Cela risque de casser la lampe, de
provoquer un incendie, des électrocutions ou d’autres problèmes. Le
moyen le plus sûr est de patienter jusqu’à ce que le ventilateur s’arrête
avant de couper l’alimentation principale.

• Ne pas toucher la grille de sortie d’air et le panneau inférieur qui peuvent

être brûlants.

• Nettoyer régulièrement le filtre d’air le cas échéant. La température

interne peut augmenter et provoquer des dommages si le filtre/les fentes
d’aération sont obstruées par la poussière ou la saleté.

• Ne pas regarder directement dans la grille de sortie d’air lorsque le

projecteur est en fonctionnement. Cela risque de vous blesser les yeux.

• Ouvrez toujours l’obturateur ou retirez le couvre-objectif lorsque le

projecteur est en fonctionnement.

• N’obstruer l’objectif du projecteur avec aucun objet lorsque le projecteur

est en cours de fonctionnement ; dans le cas contraire, cela risque de
provoquer une surchauffe et une déformation de l’objectif ou même un
incendie. Pour éteindre temporairement la lampe, appuyez sur HIDE
(CACHER) sur la télécommande.

• La lampe devient extrêmement chaude pendant le fonctionnement.

Laissez le projecteur refroidir pendant environ 45 minutes avant de retirer
l’assemblage de la lampe pour un remplacement.

• Ne pas utiliser la lampe au-delà de sa durée de vie estimée. Dans de rares

cas, cela risque de briser la lampe.

• Ne jamais changer l’assemblage de la lampe ou d’autres composants

électroniques sans débrancher préalablement le projecteur.

• Le produit détectera automatiquement la durée de vie de la lampe.

Veuillez vous assurer de changer la lampe lorsque le projecteur affiche le
message d'avertissement.

• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les

consignes de remplacement.

• Réinitialisez la fonction " Réinit de lampe" dans le menu "Gestion" de

l’OSD après avoir changé le module de la lampe.

• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions

dangereuse à l’intérieur de l’appareil risque de provoquer des blessures. La
seule pièce récupérable par l’utilisateur est la lampe équipée de son propre
couvercle amovible. Adressez-vous uniquement à un technicien
professionnel de dépannage qualifié pour tout dépannage.

• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce

qui provoquera des blessures ou des dommages.

• Ce produit est capable d’afficher des images inversées pour une

installation avec fixation au plafond. Utilisez uniquement le kit de
montage au plafond Acer et assurez-vous qu’il est solidement installé.

vii

Mise en garde concernant l’Ecoute

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez le son progressivement jusqu’à ce que vous puissiez l’entendre nettement

et confortablement.

• Ne pas augmenter le niveau du volume une fois que vos oreilles se sont adaptées au

volume courant.

• Ne pas écouter une musique à un niveau de volume important pendant une longue

durée.

• Ne pas augmenter le volume pour masquer le bruit environnant.

• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en
débarrassez. Pour minimiser la pollution et assurer la meilleure protection de
l'environnement, veuillez recycler. Pour plus d’informations concernant les
règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-

vous sur le site web à l’adresse http://www.acer-group.com/public/
Sustainability/sustainability01.htm

Avertissement concernant le Mercure

Pour les projecteurs ou les produits électroniques contenant un moniteur ou un
écran LCD/CRT :

Les lampes contenues dans le produit peuvent contenir du mercure et doivent
être recyclées ou jetées en respectant les lois fédérales, locales ou de l'Etat. Pour
plus d'informations, veuillez contacter l'Alliance des Industries Electroniques à
l'adresse suivante www.eiae.org. Pour les informations relatives à la mise au
rebut spécifique des lampes, visitez www.lamprecycle.org

viii

Commencer par le début

Avis d'Utilisation

A faire:

• Eteindre le produit avant tout nettoyage.

• Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le

boîtier du projecteur.

• Débrancher la fiche d'alimentation de la prise de courant si le produit ne

doit pas être utilisé pendant une longue période.

A ne pas faire:

• Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation.

• Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer

l'unité.

• Utiliser dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.

• A proximité de tout appareil générant un champ magnétique puissant.

• Sous la lumière directe du soleil.

Mise en Garde

Observez tous les avertissements, les mises en garde et les consignes de
maintenance recommandés dans ce guide d'utilisateur pour optimiser la durée
de vie de votre appareil.

Avertissement:

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté

de la lumière risque de vous abîmer les yeux.

• Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à

la pluie ou à l'humidité.

• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une

électrocution.

• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes

de remplacement.

• Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous

assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.

• Réinitialisez la fonction " Réinit de lampe" dans le menu "Gestion" de l’OSD après

avoir changé le module de la lampe.

• Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine

son cycle de refroidissement avant de couper l'alimentation.

• Allumez d'abord le projecteur et ensuite les sources de signaux.

• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de

fonctionnement.

• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un

fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le
module de lampe n’aura pas été remplacé. Pour remplacer la lampe, suivez les
procédures qui figurent dans la section "Remplacement de la lampe".

Informations concernant votre sécurité et
votre confort iii

Commencer par le début viii

Avis d'Utilisation viii
Mise en Garde viii

Présentation 1

Caractéristiques du Produit 1
Vue d'ensemble du paquet 2
Vue d’ensemble du Projecteur 3

Vue Externe du Projecteur 3
Télecommande et tableau de commande Layout 5

Bien débuter 7

Connexion du Projecteur 7
Mise sous/hors tension du projecteur 8

Mise sous tension du projecteur 8
Mise hors tension du projecteur 9

Réglage de l'Image Projetée 10

Réglage de la Hauteur de l'Image Projetée 10
Comment optimiser la taille de l’image et

la distance 11
Comment obtenir une taille d’image préférée

en réglant la distance et le zoom 13

Commandes Utilisateur 15

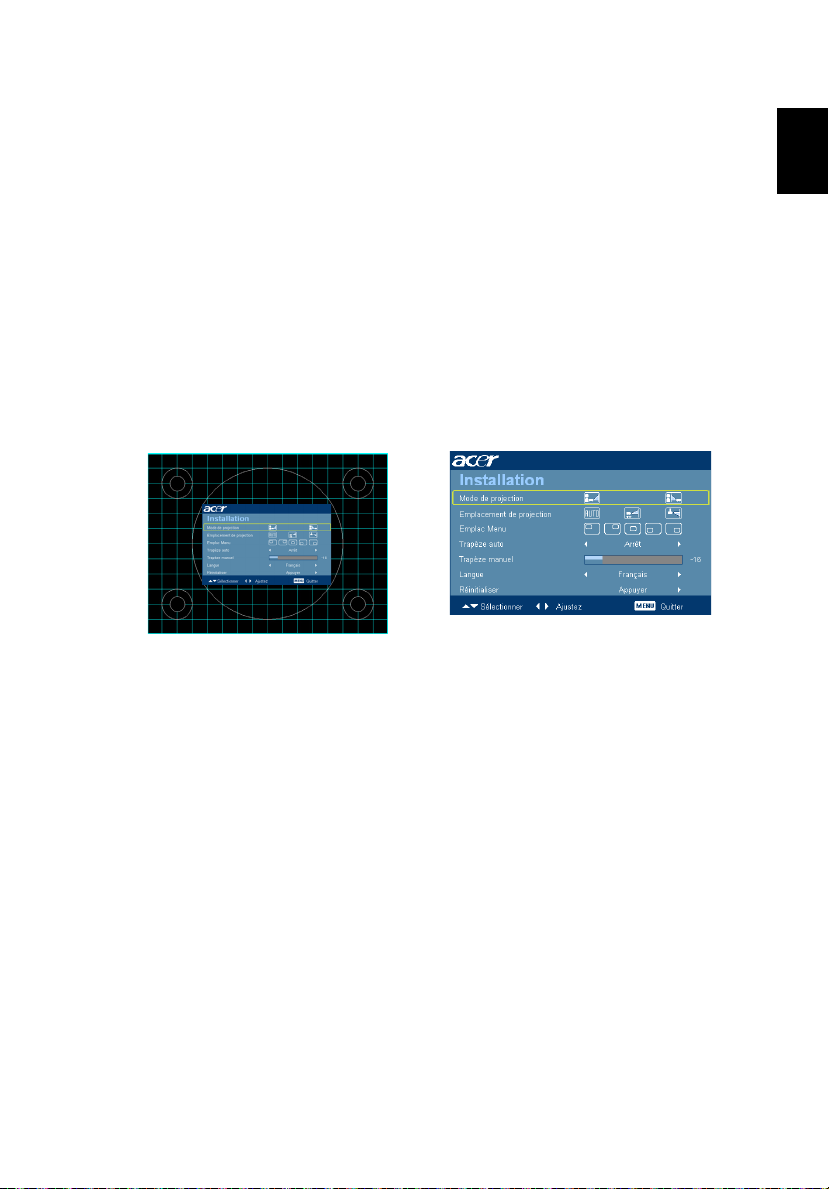

Menu d’installation 15

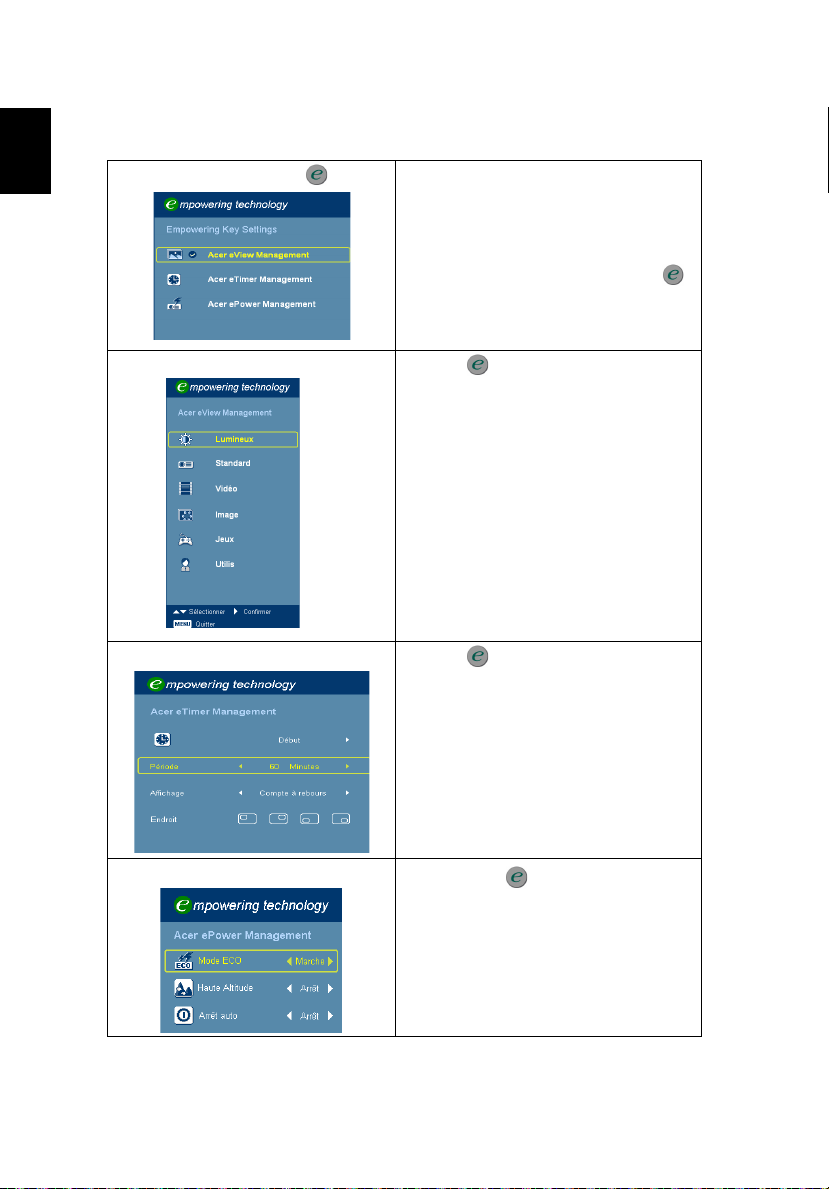

Technologie Empowering Acer 16
Menus OSD (Affichage à l’écran) 17
Couleur 18
Image 19
Réglages 22
Gestion 24
Audio 24
Minuteur 25
Langue 25

Table des Matières

Appendices 26

Dépannage 26
Tableau de Définition des DELs & Alertes 30
Remplacement de la lampe 31

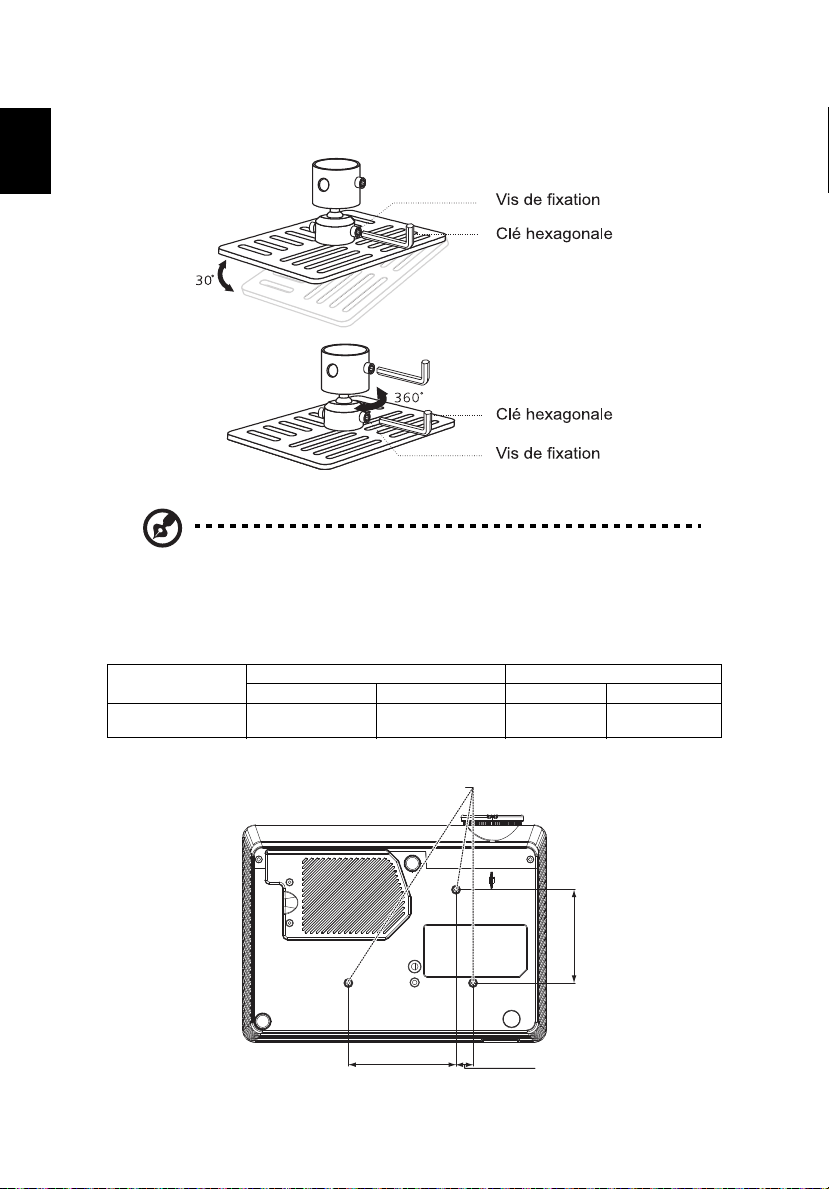

Installation au plafond 32
Spécifications 35
Modes de compatibilité 37

Avis concernant les Réglementations et la Sécurité39

Français

Présentation

Caractéristiques du Produit

Ce produit est un projecteur DLP® à simple puce. Les caractéristiques sont
remarquables, avec notamment :

1

• Technologie DLP

®

• Série X1161/X1161A/X110/X1161N: Résolution SVGA 800 x 600 Native

Série X1261: Résolution XGA 1024 x 768 Native
compatible avec rapports d’aspect 4:3 / 16:9

• La technologie ColorBoost de Acer permet d’obtenir des couleurs réelles et

naturelles, pour des images expressives et vivantes.

• Haute luminosité et facteur de contraste

• Modes d’affichage polyvalents (Standard, Vidéo, Lumineux, Image, Jeux,

Utilis) permettant des performances optimales dans toutes les situations

• Compatible NTSC / PAL / SECAM et HDTV (720p, 1080i, 1080p)

• Le mode de faible consommation et d’économie de courant (ECO)

prolonge la durée de vie de la lampe

• La technologie Acer EcoProjeciton fournit une approche de gestion

intelligente de l’énergie et une amélioration de l’efficacité physique.

• La touche Empowering permet d’afficher les utilitaires technologiques

Empowering Acer (Acer eView, eTimer, ePower Management) et d’en
modifier facilement les paramétrages.

• Correction trapèze numérique avancée optimisant les présentations

• Menus de l’affichage à l’écran (OSD) dans les différentes langues

• Objectif de projection avec mise au point manuelle disposant d’une

capacité de zoom jusqu’à 1,1X

• Zoom numérique 2X et fonction de déplacement en panoramique

• Microsoft

®

Windows® 2000, XP, Vista®, Macintosh® OS compliant

2

Français

XXXXXX

3V

Vue d'ensemble du paquet

Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les
pour vous assurer que votre unité est complète. Contactez immédiatement
votre revendeur si l’un des éléments est manquant.

Projecteur avec

Cordon d'alimentation Câble VGA

protège-objectif

Câble Vidéo Composite

(Séries X1161/X1261)

Batterie Carte de Sécurité

Acer Projector

Quick Start Guide

Guide Utilisateur Télécommande Guide de démarrage rapide

Boîtier de transport

(Séries X1161/X1161N/

X1261)

Français

Vue d’ensemble du Projecteur

8

4

3

6

3

5

7

9

2

1

1

10

10

6

*

345 89

1

2

7

7

*

10

*

Vue Externe du Projecteur

Côté Avant / Supérieur

# Description # Description

1 Ventilation (prise d’air) 6 Protège-objectif
2 Ventilation (sortie d’air) 7 Bouton d’alimentation
3 Récepteur de la télécommande 8 Télécommande
4 Bague de réglage de la focale 9 Levier de zoom
5 Objectif pour zoom 10 Avertisseur sonore

Côté arrière

3

4

Français

# Description # Description

Série X1161N : Série X1261 :
1 Prise d'alimentation 1 Prise d'alimentation
2 Port de verrouillage Kensington™ 2 Port de verrouillage Kensington™
3 Connecteur d’entrée du signal

analogique PC (Entrée VGA 1 ou
Entrée VGA)

10 Connecteur USB 4 Connecteur Entrée S-Vidéo
X1161/X1161A/X110 uniquement :

1 Prise d'alimentation 6*

2 Port de verrouillage Kensington™ 7 Connecteur RS232

Connecteur d’entrée vidéo

3

composante/HDTV/signal analogique

PC
4 Connecteur Entrée S-Vidéo 9 Connecteur d’entrée audio
5 Connecteur Entrée Vidéo 10* Connecteur USB
7* Connecteur RS232
10 Connecteur USB

Remarque: "*" en option.

Connecteur d’entrée vidéo composante/

3

HDTV/signal analogique PC (Entrée VGA
IN 1 ou Entrée VGA)

5 Connecteur Entrée Vidéo

Signal analogique de PC /HDTV/
connecteur d’entrée vidéo de composant
vidéo (VGA IN 2)

Connecteur de sortie du moniteur en

8

boucle (Sortie VGA)

5

Français

2

2

8

10

1

11

12

13

3

6

7

8

5

9

4

Télecommande et tableau de commande Layout

# Icône Fonction Description

1 Récepteur de

2 MARCHE/

3 MENU

télécommande

ARRET

4 Pavé des

5 RAPPORT

6 RESYNC Synchronise automatiquement le projecteur sur la source

7

8 TRAPEZE Règle l’image pour compenser la distorsion d'image

touches
numériques
0~9

D’ASPECT

FIGER Pour mettre l'image sur l'écran en pause.

Reçoit les signaux de la télécommande.

Référez-vous à la section "Mise sous/hors tension du
Projecteur".

• Appuyez sur "MENU" pour lancer le menu d’affichage à

l’écran (OSD), allez à l’étape suivante pour le
fonctionnement du menu OSD ou sortez du menu OSD.

• Confirmez votre sélection d'éléments.

Pressez "0~9" pour saisir un mot de passe dans le menu
"Sècuritè".

Pour choisir le rapport d'aspect souhaité (Auto/4:3/16:9).

d'entrée.

provoquée par l'inclinaison du projecteur (± 40 degrés).

6

Français

# Icône Fonction Description

9Quatre

10 ZOOM Permet d’effectuer le zoom avant ou arrière sur l’affichage

11 SOURCE Change la source active.
12 MASQUER Arrête momentanément la vidéo. Pressez "HIDE" pour

13 Touche

Touches de
Sélection
Directionnelles

Empowering

Remarque:

Utilisez les boutons haut, bas, gauche et droite pour choisir
les éléments ou effectuer les réglages pour votre sélection.

du projecteur.

masquer l'image, pressez de nouveau pour restaurer
l'affichage de l'image.

Fonctions Acer exclusives: eView, eTimer, ePower
Management.

Placement de la télécommande

Pour fixer la télécommande au projecteur, veuillez vous reporter à l’illustration.

Français

Bien débuter

RS232

4

VGA

Y

Y

D-Sub

D-Sub

R

W

D-Sub

D-Sub

USB

USB

RS232

USB

USB

1

2

3

5

6

7

4

2

8

8

Sortie S-Vidéo

Sortie vidéo

Série X1161

Connexion du Projecteur

7

# Description # Description

Série X1161N : Série X1261 :
1 Cordon d'alimentation 1 Cordon d'alimentation
2 Câble VGA 2 Câble VGA
8 Câble USB 3 Câble Vidéo Composite
Série X1161/X1161A/X110 : 4 Câble RS232
1 Cordon d'alimentation 5 Câble S-Vidéo
2 Câble VGA

3 Câble Vidéo Composite
5 Câble S-Vidéo
8 Câble USB
4

*

Câble RS232

*

Audio câble Jack/Jack

6

*

Prise du câble audio/RCA

7

*

Câble USB

8

Remarque: Pour vous assurer que le projecteur fonctionne
correctement avec votre ordinateur, assurez-vous que la
fréquence du mode d’affichage est compatible avec le projecteur.
Remarque: "*" en option.

8

Français

1

2

Protège-objectif

Bouton d’alimentation

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1 Retirez le couvercle de l’objectif (Illustration #1)
2 Assurez-vous que le cordon d'alimentation et le câble de signal sont

correctement connectés. La DEL témoin d’alimentation clignotera en
rouge.

3 Allumez le projecteur en pressant le bouton "Marche/Arrêt" sur le

panneau de contrôle et la DEL témoin d'alimentation s'allumera en bleu.
(Illustration #2)

4 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur

vidéo etc.). Le projecteur détectera automatiquement la source.

• Si l’écran affiche les icônes "Verrouillage" et "Source", cela signifie
que le projecteur est verrouillé pour un type de source prédéfini et
qu’aucun signal d’entrée de tel type n’est détecté.

• Si l'écran affiche "Pas de Signa", veuillez vous assurer que les câbles
de signal sont correctement connectés.

• Si vous vous connectez à plusieurs sources en même temps, utilisez le
bouton "Source" de la télécommande pour passer entre les saisies.

Français

Mise hors tension du projecteur

1 Pour éteindre le projecteur, pressez le bouton "Marche/Arrêt" deux fois. Le

message ci-dessous s'affichera sur l’écran pendant environ 5 secondes.
"Veuillez presser à nouveau le bouton marche/arrêt pour terminer le

processus de fermeture."

2 Aussitôt l’alimentation coupée, la DEL témoin d’alimentation clignotera en

rouge rapidement et le(s) ventilateur(s) continuera(ront) à fonctionner
pendant environ 2 minutes. Cela permet de s’assurer que le système se
refroidit correctement.

3 Une fois que le système a fini de refroidir, l’indicateur DEL de courant

passera au ROUGE constant ce qui signifie que le projecteur entre en mode
de veille.

4 Il est maintenant sûr de débrancher le cordon d’alimentation.

Avertissement: N'allumez pas le projecteur tout de suite après
l'avoir mis hors tension.

Remarque: Si vous souhaitez rallumer le projecteur, vous devez
attendre pendant 60 secondes au minimum avant de presser le
bouton "Marche/Arrêt" pour redémarrer le projecteur.

9

Témoins d'avertissement :

• Si le projecteur s’éteint automatiquement et que l’indicateur de
courant clignote rapidement en ROUGE et à des retours en BLEU
constant, veuillez contacter votre revendeur ou centre de service local.

• Si le projecteur s’éteint automatiquement et que l’indicateur de
courant clignote rapidement en ROUGE et à des retours en BLEU
constant, cela indique que le projecteur a surchauffé. Le message ci­dessous s'affichera sur l’écran si une surchauffe va se produire.

"Surchauffe Project. La lampe va bientôt s'éteindre."

• Si l’indicateur de courant clignote rapidement en ROUGE et à des
retours en BLEU constant et que le message ci-dessous est affiché à
l’écran, veuillez contacter votre revendeur ou centre de service local:

"Panne ventilateur. La lampe va bientôt s'éteindre."

10

Français

Molette de réglage de l'inclinaison

Réglage de l'Image Projetée

Réglage de la Hauteur de l'Image Projetée

Le projecteur est équipé d’un pied réglable permettant d’ajuster la hauteur de
l'image.

Monter/baisser l’image:

1 Utilisez la molette de réglage à bascule (Illustration #1) pour affiner l’angle

d’affichage.

1

Français

Comment optimiser la taille de l’image et la distance

Consultez le tableau ci-dessous pour connaître des tailles d’image optimales
réalisables lorsque le projecteur est positionné à la distance désirée de l’écran.
Par exemple: Si le projecteur est à 3 m de l’écran, les tailles d’image peuvent
varier entre 69 pouces et 76 pouces pour obtenir une image de bonne qualité.

Remarque: Nous vous rappelons que, selon la figure illustrée ci­dessous, il est obligatoire d’obtenir un espace de hauteur de 133
cm lorsque le projecteur est situé à une distance de 3m.

11

Figure: Distance fixe avec différents zooms et tailles d’écran.

12

Français

Taille d'écran

Désiré

Distance

(m)

Diagonal

<A>

(pouce)

<B>

1,5 34 70 x 52 60 38 77 x 58 66

2 46 93 x 70 80 50 103 x 77 88

2,5 57 116 x 87 100 63 128 x 96 111

3 69 140 x 105 120 76 154 x 115 133

3,5 80 163 x 122 140 88 179 x 135 155

4 92 186 x 140 160 101 205 x 154 177

4,5 103 209 x 157 181 114 231 x 173 199

5 114 233 x 174 201 126 256 x 192 221
6 137 279 x 209 241 151 308 x 231 265
7 160 326 x 244 281 177 359 x 269 310
8 183 372 x 279 321 202 410 x 308 354

9 206 419 x 314 361 227 462 x 346 398
10 229 465 x 349 401 252 513 x 385 442
11 252 512 x 384 441 278 564 x 423 487
12 275 558 x 419 481 303 615 x 462 531

Rapport de Zoom : 1,1x

(Zoom Min.) (Zoom Max.)

L (cm) x

H (cm)

Haut

Du bas en haut

de l’image(cm)

<C>

Taille d'écran

Diagonal

(pouce)

<B>

L (cm) x

H (cm)

Du bas en haut
de l’image(cm)

Haut

<C>

Français

Comment obtenir une taille d’image préférée en
réglant la distance et le zoom

13

Le tableau ci-dessous explique la façon d’obtenir une taille d’image désirée en
réglant soit la position soit la bague de réglage du zoom. Par exemple: Pour
obtenir une taille d’image de 50 pouces, réglez le projecteur sur une distance de
2 m à 2,2 m de l’écran et réglez le niveau du zoom en fonction.

14

Français

Taille d’image désirée Distance (m) Haut (cm)

Diagonal (pouce)

<A>

30 61 x 46 1,2 1,3 53
40 81 x 61 1,6 1,7 70
50 102 x 76 2,0 2,2 88
60 122 x 91 2,4 2,6 105
70 142 x 107 2,8 3,1 123
80 163 x 122 3,2 3,5 140

90 183 x 137 3,6 3,9 158
100 203 x 152 4,0 4,4 175
120 244 x 183 4,8 5,2 210
150 305 x 229 5,9 6,6 263
180 366 x 274 7,1 7,9 315
200 406 x 305 7,9 8,7 351
250 508 x 381 9,9 10,9 438
300 610 x 457 11,9 526

Rapport de Zoom : 1,1x

L (cm) x H (cm)

Zoom Max.

<B>

Zoom Min.

<C>

Du bas en haut de

l’image

<D>

15

Français

Commandes Utilisateur

Menu d’installation

Le menu d’installation fournit un affichage à l’écran (OSD) pour l’installation et
l’entretien du projecteur. Utilisez le mode OSD uniquement quand le message
"No signal input" (Aucun signal entrant) est affiché sur l’écran.

Les options de menu comportent des réglages et des ajustements pour la taille
de l’écran, la mise au point, la correction des clés de voûtes et bien d’autres.

1 Allumez le projecteur en appuyant sur le bouton "Power" (Marche/arrêt)

situé sur la télécommande.

2 Appuyez sur le bouton de "MENU" de la télécommande pour lancer le

mode OSD nécessaire à l’installation et à l’entretien du projecteur.

3 La forme de fond fait office de guide pour le réglage du calibrage et de

l’alignement, tels ceux de la taille de l’écran, de la distance, de la mise au
point et d’autres.

4 Le menu d’installation comporte les options suivantes :

•Mode de projection

•Position de projection

•Emplac menu

•Réglage de clé de voûte

•Réglage de la langue

•Fonction de réinitialisation

Utilisez les touches de flèches haut et bas pour sélectionner une option, les
touches de flèche gauche et droite pour régler l’option sélectionnée, et la
flèche droite pour entrer dans le sous-menu de réglage des
caractéristiques. Les nouveaux réglages seront sauvegardés
automatiquement lorsque vous quitterez le menu.

5 Appuyez sur le bouton de menu chaque fois que vous voulez quitter le

menu et revenir à l’écran d’accueil Acer.

16

Français

Technologie Empowering Acer

Touche Empowering

Acer eView Management

Acer eTimer Management

La touche d’autorisation Acer permet
trois fonctions exclusives à Acer, qui
sont respectivement la "Acer eView
Management", la "Acer eTimer
Management" et la "Acer ePower

Management" . Pressez la touche " "
pendant plus d’une seconde pour ouvrir
le menu principal OSD et paramétrer ses
fonctions.

Pressez " " pour ouvrir le sous-menu
"Acer eView Management".

"Acer eView Management" concerne la
sélection du mode d’affichage. Veuillez
vous référer à la section Menus OSD
(Affichage à l’écran) pour plus de
détails.

Pressez " " pour ouvrir le sous-menu
"Acer eTimer Management".
"Acer eTimer Management" dispose de
la fonction de rappel permettant de
contrôler la durée de présentation.
Veuillez vous référer à la section Menus
OSD (Affichage à l’écran) pour plus de
détails.

Acer ePower Management

Appuyez sur " " pour lancer la "Acer
ePower Management".
La "Acer ePower Management" fournit
à l’utilisateur un raccourci qui permet
de prolonger la durée de vie de
l’ampoule et du projecteur. Veuillez
consulter la section Affichage à l’écran
pour plus de détails.

17

Français

Réglage

Menu

Sous-menu

principal

Menus OSD (Affichage à l’écran)

Le projecteur possède des menus d'affichage à l'écran dans différentes langues
qui vous permettent d'effectuer des réglages d'image et de modifier toute une
gamme de paramètres.

Utiliser les menus OSD

• Pour ouvrir le menu OSD, appuyez sur "MENU"sur la télécommande.

• Lorsque l'OSD apparaît, utilisez les touches pour sélectionner un

élément dans le menu principal. Une fois que vous avez sélectionné l'item
désiré dans le menu principal, pressez pour accéder au sous-menu et

effectuer les réglages de la fonction.

• Use the Utilisez les touches pour sélectionner l’objet désiré et

effectuer les réglagesà l’aide des touches.

• Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme

décrit ci-dessus.

• Press Appuyez sur "MENU" sur la télécommande, l’écran reviendra au

menu principal.

• Pour quitter l’OSD, appuyez de nouveau sur "MENU" sur la télécommande.

Le menu OSD disparaîtra et le projecteur enregistrera automatiquement
les nouveaux paramètres.

18

Français

Couleur

Mode Affichage

Couleur du mur

Luminosité

Contraste

Temp. Couleur

Degamma

Rouge
Vert
Bleu

Il existe de nombreux préréglages d’usine optimisés pour toute une
gamme de types d'images.

• Standard: Pour les environnements communs.

• Vidéo: Pour une lecture de la vidéo dans un environnement

lumineux.

• Lumineux: Pour une luminosité optimale.

• Image: pour l’image graphique.

• Jeux: pour le contenu des jeux.

• Utilis: Mémoriser les paramètres utilisateur.

Utilisez cette fonction pour choisir une couleur appropriée pour le
mur. Il y a plusieurs choix, y compris blanc, jaune clair, bleu clair,
rose et vert foncé. Ceci permet de corriger la déviation des couleurs
dûe à la couleur du mur, pour un ton d'image plus précis.

Règle la luminosité de l'image.

• Appuyez sur pour assombrir l'image.

• Appuyez sur pour éclaircir l'image.

Le paramètre "Contraste" permet de contrôler la différence entre
les zones les plus claires et les plus sombres de l'image. Le réglage
du contraste modifie la quantité de noir et de blanc dans l'image.

• Appuyez sur pour diminuer le contraste.

• Appuyez sur pour augmenter le contraste.

Règle la température des couleurs. A une température des couleurs
plus élevée, l'écran apparaît plus froid; à une température des
couleurs plus basse, l'écran apparaît plus chaud.

Influence la représentation des scènes sombres. Avec une valeur
gamma supérieure, une scène sombre paraîtra plus claire.

Règle la couleur rouge.
Règle la couleur verte.
Règle la couleur bleue.

19

Français

Saturation

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs
pleinement saturées.

• Appuyez sur pour diminuer la quantité de couleurs sur

• Appuyez sur pour augmenter la quantité de couleurs sur

Teinte

Règle la balance des couleurs du rouge et du vert.

• Appuyez sur pour diminuer la quantité du vert sur

• Appuyez sur pour augmenter la quantité du rouge sur

Remarque: Les fonctions "Saturation" et "Teinte" ne sont pas disponibles
dans le mode Ordinateur et le mode DVI.


Mode de
projection

• Avan: Le paramètre d'usine par défaut.

l'image.

l'image.

l'image.

l'image.

• Arrière : Inverse l'image pour que vous puissiez projetez depuis

derrière un écran translucide.

Position de
projection

• Auto : Ajuste automatiquement la position de projection de

l'image.

• Ordinateur de bureau

• Plafond : Retourne l'image de haut en bas pour la projection

montée au plafond.

20

Français

Rapport
d’Aspect

Anti-distorsion
auto

Anti-distorsion
manuelle

Position H.

Utilisez cette fonction pour choisir le format d'image souhaité.

• Auto: Conserve le rapport largeur-hauteur original de l'image et

• 4:3: L’image sera mise à l’échelle pour s’adapter à l’écran et

• 16:9: L’image sera mise à l’échelle pour s’adapter à la largeur de

Ajuste automatiquement l'image verticale.

Règle la distorsion de l'image provoquée par l'inclinaison de la
projection. (±40 degrés)

<Note> La fonction Anti-distorsion manuelle n'est pas disponible
lorsque Anti-distorsion auto est réglé sur "Activé".

maximise l'image pour qu'elle s'adapte aux pixels
horizontaux ou verticaux initiaux.

s’affichera au format 4:3.

l’écran et à la hauteur réglée pour afficher l’image au
format 16:9.

• Pressez pour déplacer l'image vers la gauche.

• Pressez pour déplacer l'image vers la droite.

Position V.

• Pressez pour déplacer l'image vers le bas.

• Pressez pour déplacer l'image vers le haut.

Fréquence Le paramètre "Fréquence" permet de modifier le taux de

Suivi Synchronise la fréquence du signal du projecteur avec la carte

Netteté Règle la netteté de l'image.

rafraîchissement du projecteur pour qu’il corresponde à la fréquence
de la carte graphique de votre ordinateur. Si vous constatez une barre
verticale vacillante dans l’image projetée, utilisez cette fonction pour
effectuer les réglages nécessaires.

graphique. Si l'image est instable ou vacillante, utilisez cette fonction
pour corriger le problème.

• Pressez pour diminuer la netteté.

• Pressez pour augmenter la netteté.

3D Choisissez "NVIDIA 3D Vision" ou "DLP 3D" pour activer la fonction 3D

supportée par la technologie 3D NVIDIA ou TI DLP.

• NVIDIA 3D Vision : Uniquement pris en charge sur le X1261.

Sélectionnez cet élément lorsque vous utilisez des lunettes 3D
NVIDIA, un émetteur IR, une carte graphique NVIDIA et des jeux
3D ou des films 3D conformes à NVIDIA avec le lecteur SW
correspondant. Veuillez visiter le site NVIDIA
(http://www.nvidia.com/object 3D_Vision_Requirements.html
pour connaître en détail la configuration du système.

)

• DLP 3D : Sélectionnez cet élément lorsque vous utilisez des

lunettes 3D DLP, une carte graphique avec tampon quad (NVIDIA/
ATI…) et un fichier au format HQFS ou un DVD avec le lecteur SW
correspondant.

• Arrêt : Désactive le mode 3D.

Sync 3D G/D Si vous voyez une image masquée ou superposée lorsque vous portez

des lunettes 3D DLP, vous pouvez utiliser la fonction "Inverser" pour
obtenir la meilleure séquence d’image gauche/droite pour voir une
image correctement (pour 3D LDP). Cette fonction n'est disponible que
lorsque DLP 3D est sélectionné.

Français

Remarque: Les fonctions "Position H.", "Position V.", "Fréquence" et
"Suivi" ne sont pas disponibles en mode DVI ou Vidéo.

Remarque: La fonction "Netteté" n'est pas disponible en modes DVI et
Ordinateur.
Remarque : les fonctions "Anti-distorsion auto" ne sont pas pris en charge
sous X1161A/X110/X1161N.

Remarque : les fonctions "
charge sous X1161A/X110/X1161N.

Note : La fonction 3D n'est prise en charge que par la source VGA. Veuillez
consulter le tableau des fréquences pour obtenir les détails sur les fréquences
3D.
Remarque : Lorsque vous utilisez NVIDIA 3D Vision, veuillez télécharger et
installer le dernier pilote de NVIDIA 3D VISION depuis le site Web de NVIDIA
pour votre carte graphique compatible avec ce projecteur.
Remarque : Les réglages du programme d’application 3D de la carte
graphique doivent être corrects pour un affichage 3D correct.
Note : Les lecteurs SW, tels que Stereoscopic Player et DDD TriDef Media
Player, peuvent supporter les fichiers au format 3D. Vous pouvez télécharger
ces trois lecteurs sur la page Web suivante,

- NVIDIA Stereoscopic 3D Video Player :
http://www.nvidia.com/object/3D_Drivers_Downloads.html

- Stereoscopic Player (essai) : http://www.3dtv.at/Downloads/Index_en.aspx

- DDD TriDef Media Player (essai) :
http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Note : “Sync 3D G/D” est seulement disponible lorsque DLP 3D est activé.
Note : Un écran rappel s'affiche si la fonction 3D est encore activée lors de la
mise sous tension du projecteur. Veuillez ajuster le paramétrage selon
l'utilisation.

Position de projection

--> " ne sont pas pris en

21

22

Français

Réglages

Emplac Menu Choisissez la position du menu sur l'écran d'affichage.
Verr. Source Lorsque le verrouillage de source est "Arrêt", le projecteur

Sous-titrage Choisissez un mode de sous-titrage préféré entre CC1, CC2, CC3 et

Sécurité Sécurité

recherchera d'autres signaux si le signal d'entrée courant est perdu.
Lorsque le verrouillage de source est "Marche", il "verrouillera" le
canal source courant jusqu’à ce que vous pressiez le bouton
"Source" sur la télécommande pour le canal suivant.

CC4 (CC1 affiche les sous-titres dans la langue par défaut de votre
pays). Choisissez " Désactivé " pour éteindre la fonction de sous­titrage. Cette fonction n'est disponible que lorsqu'un signal
d'entrée vidéo composite ou S-Vidéo a été sélectionné et que le
format du système est NTSC.
<Note>Cette fonction n'est pas disponible lorsque le format est
"16:9" ou lorsque le format 16:9 est détecté en "Mode Auto".

Ce projecteur dispose d’une fonction de sécurité pratique
permettant à l'administrateur de gérer l'utilisation du projecteur.

Pressez pour modifier le paramètre "Sécurité". Si la fonction
de la sécurité est activée, vous devez saisir le "Mot de passe admin"

avant d’effectuer le paramétrage de la sécurité.

• Sélectionnez "Activée" pour activer la fonction de la sécurité.

L’utilisateur doit saisir un mot de passe pour utiliser le
projecteur. Veuillez vous référer à la section "Mot de passe
utilisateur" pour les détails.

• Si vous avez choisi "Arrêt", vous pourrez allumer le projecteur

sans utiliser un mot de passe.

Arrêt (Minutes)
Une fois la "Sécurité" réglée sur "Marche", l’administrateur peut

régler la fonction de délai.

• Pressez ou pour choisir l’intervalle du délai.

• La plage va de 10 minutes à 990 minutes.

• Lorsque le temps s’est écoulé, le projecteur demandera à

l’utilisateur de saisir le mot de passe une nouvelle fois.

• Le réglage d’usine par défaut du paramètre "Arrêt(Minutes)"

est "Arrêt".

• Une fois la fonction sécurité activée, le projecteur exigera de

l’utilisateur la saisie du mot de passe lors de sa mise en
marche. Le "Mot de passe utilisateur" et "Mot de passe
admin" sont tous les deux acceptables pour cette boîte de
dialogue.

Français

VGA OUT (Veille)

Réinitialiser

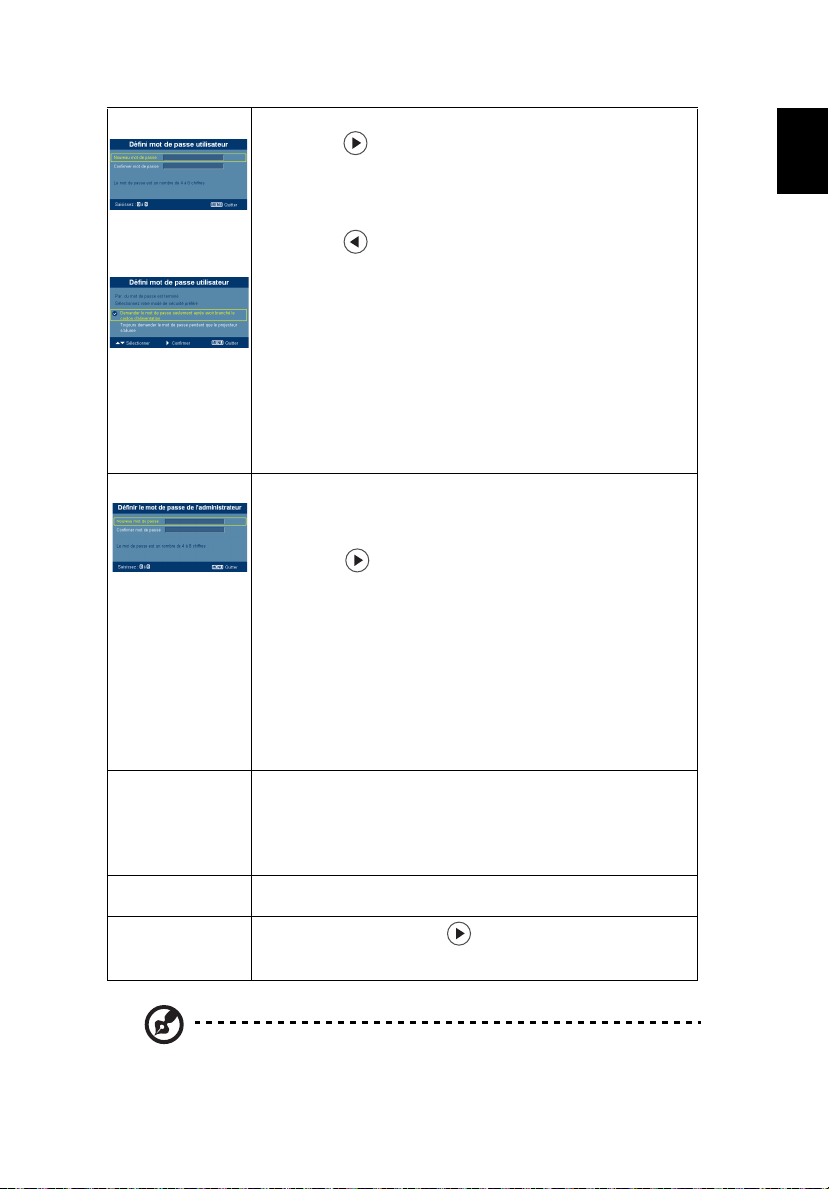

Mot de passe utilisateur

• Pressez pour créer ou modifier le "Mot de Passe

Utilisateur".

• Utilisez les boutons numériques de la télécommande pour

définir votre mot de passe, puis pressez la touche "MENU"
pour confirmer votre sélection.

• Pressez pour supprimer un caractère inutile.

• Saisissez votre mot de passe à l’affichage du message

"Confirmer mot de passe".

• La longueur du mot de passe est limitée entre 4 et 8

caractères.

• Si vous sélectionnez "Demander le mot de passe seulement

après avoir branché le cordon d'alimentation", le projecteur
vous demandera de saisir le mot de passe chaque fois que le
cordon d'alimentation est connecté.

• Si vous avez sélectionné l'option "Toujours demander le mot

de passe pendant que le projecteur s'allume", vous devez
saisir le mot de passe chaque fois que vous allumez le

projecteur.
Mot de passe admin
Le "Mot de passe admin" peut être utilisé à la fois dans les deux

boîtes de dialogue "Entrer le mot de passe de l'administrateur" et
"Entrer le mot de passe".

• Pressez pour modifier le "Mot de passe admin".

• Le réglage d’usine par défaut du "Mot de passe admin" est

"1234".
Si vous oubliez votre mot de passe administrateur, effectuez les

étapes suivantes pour le retrouver :

• Un "Mot de Passe Universel" exclusif de 6 chiffres est imprimé

sur la Carte de Sécurité (veuillez vous référer aux accessoires

dans le paquet). Ce mot de passe exclusif est un numéro qui

est toujours accepté par le projecteur peu importe que ce soit

le Mot de Passe Administrateur.

• En cas de perte de la carte de sécurité et du numéro, veuillez

contacter un centre de dépannage Acer.
Désactiver l’interrupteur

• Lorsque "Activée" est sélectionné, seul l’interrupteur situé sur

la télécommande peut être utilisé. Si "Arrêt" est sélectionné,

alors l’interrupteur de la télécommande et celui du tableau

de commande peuvent être utilisés pour allumer le

projecteur.

• Désactivé "Off" par défaut. Choisissez "On" pour activer la

connexion VGA OUT.

• Appuyez sur le bouton et choisissez "Oui" pour rétablir

les paramètres de tous les menus aux réglages d’usine par

défaut.

23

Remarque : les fonctions "Sous-titrage" ne sont pas pris en charge sous
X1161N.
Note : La fonction "VGA OUT (Veille)" est prise en charge par X1261.

24

Français

Gestion

Mode ECO Choisissez "Marche" pour baisser la lampe du projecteur et diminuer la

Haute Altitude

Arrêt auto Le projecteur s’éteindra automatiquement lorsque aucune entrée de

Heure Lampe Affiche la durée de fonctionnement écoulée (en heure) de la lampe.
Lampe Rappel Activez cette fonction pour afficher un rappel qui vous demandera de

Réinit Lampe

consommation électrique, prolonger la durée de vie de la lampe et
réduire le bruit. Choisissez "Arrêt" pour revenir au mode normal.

Sélectionnez "activation" pour activer le mode d’Altitude. Faites
tourner le ventilateur plein régime de façon continue pour que le
projecteur refroidisse de façon adaptée à l’altitude.

signal n’est détectée après le délai prédéfini. (en minutes)

changer la lampe 30 heures avant la fin de sa durée de vie estimée.

Appuyez sur le bouton et choisissez "Oui" pour mettre le compteur
de la lampe sur 0 heure.

Audio

Volume

Silence

• Pressez pour diminuer le volume.

• Pressez pour augmenter le volume.

• Choisissez "Marche" pour couper le son.

• Choisissez "Arrêt" pour rétablir le son.

Remarque: Le menu audio concerne la série X1261.

Français

Minuteur

25

Emplacement
minuteur

Démarrer le minuteur

Durée du minuteur

Affichage de l'horloge

• Choisissez l'emplacement d’affichage du compteur sur

l'écran.

• Pressez pour démarrer ou arrêter le compteur.

• Pressez ou pour régler la durée du compteur.

• Pressez ou pour régler la durée du compteur.

Langue

Langue Choisissez le menu OSD multilingue. Utilisez les touches

ou pour sélectionner votre langue OSD préférée.

• Pressez pour confirmer votre choix.

26

Français

Appendices

Dépannage

Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au
guide de dépannage suivant. Si des problèmes persistent, contactez votre
revendeur local ou le centre de service.

Problèmes d’Image et Solutions

# Problème Solution

1 Aucune image

n'apparaît à
l'écran

2 Image affichée

partiellement, en
défilement ou
incorrecte(Pour PC
(Windows 95/98/
2000/XP))

• Effectuez la connexion comme décrit dans la section

"Bien débuter".

• Assurez-vous qu’aucune des broches du connecteur

n’est tordue ou cassée.

• Vérifiez si la lampe du projecteur a été correctement

installée. Veuillez vous référer à la section
"Remplacement de la Lampe".

• Assurez-vous d’avoir retiré le cache de l’objectif et

d’avoir allumé le projecteur.

•

Appuyez sur

"RESYNC"

sur la télécommande.

• Pour une image affichée incorrectement:

• Allez sur le " Poste de Travail", ouvrez le

"Panneau de configuration" puis double­cliquez sur l'icône "Affichage".

• Sélectionnez l'onglet "Paramètres".

• Vérifier que la résolution de votre écran est

réglée plus basse ou égale à UXGA (1600 x

1200) .

• Cliquez sur le bouton " Propriétés Avancées".

Si le problème persiste, changez l’affichage du moniteur
utilisé actuellement et suivez les étapes ci-dessous:

• Vérifier que la résolution de votre écran est

réglée plus basse ou égale à UXGA (1600 x

1200) .

• Cliquez sur le bouton "Changer" sous l'onglet

"Moniteur".

• Cliquez sur "Afficher tous les périphériques".

Ensuite sélectionnez "Types de moniteur
standard" sous la boîte SP puis choisissez le
mode de résolution dont vous avez besoin sous
"Modèles".

• Vérifier que la résolution de votre écran est

réglée plus basse ou égale à UXGA (1600 x

1200) .

27

Français

3 Image affichée

partiellement, en
défilement ou
incorrecte
(pour ordinateurs
portables)

4 L'écran de

l'ordinateur
portable n'affiche
pas de
présentation

5 L'image est

instable ou
vacillante

6 L'image comporte

une barre
verticale
vacillante

7 L'image est floue

• Appuyez sur "RESYNC" sur la télécommande.

• Pour une image affichée incorrectement:

• Suivez les étapes du point 2 (ci-dessus) pour

régler la résolution de votre ordinateur.

• Appuyez sur les paramètres de bascule de la

sortie. Par exemple: [Fn]+[F4], Compaq
[Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4],
IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3],
Toshiba [Fn]+[F5 ]

• Si vous avez des difficultés pour changer les

résolutions ou si votre moniteur se bloque,
redémarrez tout l'équipement, y compris le
projecteur.

• Si vous utilisez un ordinateur portable fonctionnant

• Si vous utilisez un ordinateur portable fonctionnant

®

sous

Windows® Microsoft : Certains ordinateurs
portables peuvent désactiver leurs propres écrans
lorsqu'un second appareil d'affichage est utilisé.
Chaque machine se réactive d'une façon différente.
Référez-vous au manuel de votre ordinateur pour
des informations détaillées.

®

sous

Mac® Apple : Dans l’onglet Préférences du
Système, ouvrez Affichage et réglez Miroir Vidéo sur
"Marche".

• Réglez le paramètre "Suivi" pour fixer le problème.

Référez-vous à la section "Image" pour plus
d’informations.

• Changez les paramètres de la profondeur des

couleurs de l’affichage sur votre ordinateur.

• Utilisez "Fréquence" pour effectuer le réglage.

Référez-vous à la section "Image" pour plus
d’informations.

• Vérifiez et reconfigurez le mode d'affichage de

votre carte graphique pour la rendre compatible
avec le projecteur

• Assurez-vous que le cache de l’objectif est retiré.

• Réglez la bague de réglage de la focale sur l'objectif

du projecteur.

• Assurez-vous que l'écran de projection est à une

distance obligatoire comprise entre 3,3 et 39,4 pieds
(de 1,0 à 12,0 mètres) du projecteur. Référez-vous à
la section "Comment Obtenir Une Taille d’Image
Préférée en Réglant la Distance et le Zoom" pour
plus d’informations.

28

Français

8 L'image est étirée

lors de l'affichage
d'un DVD au
format « écran
large »

9 L'image est trop

petite ou trop
large

10 Les bords de

l'image sont
inclinés.

11 L'image est

renversée

Lorsque vous regardez un DVD d’encodage anamorphosé
ou au format 16:9, vous devez régler les paramètres ci­dessous:

• Si vous regardez un DVD au format 4:3, veuillez

changer le format pour 4:3 dans l'OSD du projecteur.

• Si l'image est toujours étirée, vous devez également

régler le rapport d'aspect. Réglez le format
d'affichage pour un rapport d'aspect 16:9 (large) sur
votre lecteur DVD.

• Ajustez le levier du zoom sur le devant du

projecteur.

• Rapprochez ou éloignez le projecteur de l'écran.

• Appuyez sur "MENU" sur la télécommande. Allez

dans "Image --> Rapport d'aspect" et essayez
différents réglages ou appuyez sur "Rapport
d'aspect" sur la télécommande pour régler
directement.

• Si possible, repositionnez le projecteur de manière à

ce qu'il soit centré par rapport à l'écran.

• Appuyez sur le bouton " Keystone (Anti-distorsion)

/ " de la télécommande jusqu’à ce que les côtés

soient verticaux.

• Appuyez sur "MENU" sur la télécommande. Allez

dans " Image --> Anti-distorsion auto" et choisissez
"Désactivé " dans le menu OSD, si le bouton
"Keystone (Anti-distorsion)" n'est pas disponible sur
la télécommande.

• Sélectionnez "Image --> Projection" dans l'OSD et

réglez la direction de projection.

Problèmes avec le Projecteur

# Condition Solution

1 Le projecteur arrête de

répondre aux commandes.

2 La lampe grille ou émet un

claquement

Si possible, éteignez le projecteur puis
débranchez le cordon d'alimentation et
attendez au moins 30 secondes avant de
reconnecter l'alimentation.

Quand la lampe atteint la fin de sa durée de
vie, elle grillera, éventuellement avec un fort
bruit de claquage. Si cela arrive, le projecteur
ne se rallumera pas tant que le module de
lampe n'est pas remplacé. Pour remplacer la
lampe, suivez les procédures qui figurent
dans la section "Remplacement de la
lampe".

Français

Messages OSD

# Condition Rappel de Lampe

29

1 Message Panne ventilateur – le ventilateur du système ne fonctionne

pas.

Surchauffe project. – le projecteur a dépassé sa température
de fonctionnement recommandée et doit refroidir avant
d’être réutilisé.

Changer la lampe – la lampe a presque atteint sa durée de vie
limite. Préparez-vous à la changer bientôt.

30

Français

Tableau de Définition des DELs & Alertes

Messages des DELs

Message

Input Power Plug Flàsh ON a OFF en100ms --

Veille V --

Power button ON -- V

Nouvelle tentative de la
lampe

Power off (Cooling state) Clignotement rapide --

Power button OFF:
Cooling completed;
Standby Mode

Erreur (panne
thermique)

Error (Fan lock) Clignotement rapide ROUGE et retours en BLEU constant

Erreur (panne de la
lampe)

Erreur (panne de la roue
de couleur)

Rouge Bleue

Clignotement rapide ROUGE et retours en BLEU constant

Clignotement rapide BLEU et retours en ROUGE constant

Clignotement rapide BLEU et retours en ROUGE constan

DEL d'Alimentation

-- Clignotement rapide

V--

31

Français

1

2

3

4

Remplacement de la lampe

Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe.
Le projecteur détectera automatiquement la durée de vie de la lampe. Vous

verrez le message d’avertissement suivant "La lampe a presque atteint la fin de
sa durée de vie en mode pleine puissance. Remplacement Conseillé !" Lorsque
vous voyez ce message, changez la lampe le plus rapidement possible. Assurez­vous que le projecteur a refroidi pendant au moins 30 minutes avant de
changer la lampe.

Avertissement: Le compartiment de la lampe est chaud ! Laissez-le
refroidir avant de changer la lampe.

Pour Changer la Lampe
1 Mettez le projecteur hors tension en appuyant sur le bouton Marche/Arrêt.
2 Laissez le projecteur refroidir pendant au moins 30 minutes.
3 Débranchez le cordon d'alimentation.
4 Retirez les vis du couvercle a l’
5Poussez et
6 Retirez les deux vis de fixation du module de la lampe

tirez la poignée du module de la lampe

7 Retirez le module de la lampe en forçant un peu. (Illustration #4)
Pour remettre le module de la lampe en place, effectuez les étapes précédentes

dans l'ordre inverse.

ôtez le couvercle.

àide d’un tournevis. (Illustration #1)

u (Illustration #2) et

v.(Illustration #3)

Avertissement: Pour réduire le risque de blessures corporelles, ne
pas faire tomber le module de la lampe et ne pas toucher
l’ampoule de la lampe. L’ampoule risque de se briser et provoquer
des blessures si elle tombe.

32

Français

Installation au plafond

Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez
vous référer aux étapes ci-dessous:

1 Percez quatre trous dans une partie solide et structurellement saine du

plafond et fixez la base de monture.

13

mm

20

mm

49,9

mm

8,4

mm

Remarque: Les vis ne sont pas fournies. Veuillez vous équiper de
vis adaptées au type de votre plafond.

2 Fixez la tringle pour plafond à l’aide des vis à quatre cylindres adaptées.

130 mm

Français

3 Utilisez un nombre de vis suffisant par rapport à la taille du projecteur

pour fixer le projecteur au support de la monture du plafond.

Remarque: Il est conseillé de garder un espace suffisant entre le
support et le projecteur afin de permettre une bonne dissipation
de la chaleur. Utilisez deux rondelles pour le support
supplémentaire, en cas de nécessité.

4 Fixez le support du plafond à la tringle pour plafond.

33

34

Français

SPÉC. DES VIS M3 x 25 mm

5 Réglez l’angle et le positionnement s’il le faut.

Remarque: Les types appropriés de vis et de rondelles pour
chaque modèle sont listés dans le tableau ci-dessous. Les vis au
diamètre de 3 mm sont fournies dans le sachet des vis.

Modèles Type de Vis B Type de Rondelle

X1161/X1161A/X110/
X1161N/X1261

Diamètre (mm) Longueur (mm) Grand Petit

325VV

82,30 mm

95,00 mm

15,00 mm

35

Français

Spécifications

Les spécifications données ci-dessous sont sujettes à modifications sans avis
préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux
spécifications de vente annoncées par Acer.

Système de projection
Résolution X1161/X1161A/X110/X1161N: Native: SVGA (800 x

Compatibilités Ordinateur PC IBM et compatibles, Apple Macintosh, iMac et

Compatibilité Vidéo NTSC (3,58/4,43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/

Rapport d’aspect 4:3 (natif), 16:9
Couleurs d'affichage 16,7 millions de couleurs
Objectif de projection F/ 2,41 - 2,55, f = 21,79 mm - 23,99 mm, objectif avec

Taille de l’écran de projection
(diagonale)

Distance de projection 3,3' (1,0 m) - 39,4' (12,0 m)
Rapport de distance de projection 50"@2m (1,95 - 2,15:1)
Fréquence du balayage horizontal 30k - 100 kHz
Fréquence du balayage de

rafraîchissement vertical
Type de lampe Lampe de 180 W changeable par l’utilisateur
Correction trapèze ± 40 degrés
Audio Haut-parleur interne avec sortie de 2 W ( X1261)
Poids 2,26 Kg (4,9 lbs.)
Dimensions (l x P x H mm) 268 mm x 192 mm x 80 mm (10,6 x 7,6 x 3,1 pouces)
Zoom Numérique 2X
Source d’alimentation Alimentation de courant d’allumage/extinction

Consommation électrique 230W ± 10% pour mode normal

Température de fonctionnement 5ºC à 35ºC / 41ºF à 95ºF

®

DLP

600), Maximum : UXGA (1600 x 1200), WSXGA+
(1680x1050), 1080p(1920x1080)

X1261: Native: XGA (1024 x 768), Maximum : UXGA
(1600 x 1200), WSXGA+ (1680x1050),
1080p(1920x1080)

normes VESA: SXGA, XGA, VGA, SVGA, SXGA+,
WXGA, WXGA+, WSXGA+

K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p,
576p), SDTV (480i, 576i)

zoom manuel 1,1X
23 pouces (0,58 m) – 303 pouces (7,70 m)

50-85 Hz, 120Hz (uniquement pour le mode 3D)

automatique avec entree C.A. 100 - 240 V

200W ± 10% pour mode ECO

36

Français

Connecteurs E/S

Contenu du paquet standard

Séries X1161N:

• Prise d'alimentation x1

• Entrée VGA x1

• USB x1: pour contrôle PC à distance

Séries X1161/X1161A/X110:

• Prise d'alimentation x1

• Entrée VGA x1

• USB x1: pour contrôle PC à distance

• Vidéo Composite x1

• S-Vidéo x1

Séries X1261:

• Prise d'alimentation x1

• Entrée VGA x1

• RS232 x1

• Vidéo Composite x1

• S-Vidéo x1

• Sortie VGA x1

• Prise audio 3,5 mm x1

• Cordon d’alimentation secteur x1

• Câble VGA x1

• Câble vidéo composite x1 (Séries X1161/X1261)

• Télécommande x1

• Batterie x1 (pour telecommande)

• Guide utilisateur (CD-ROM) x1

• Guide de démarrage rapide x1

• Carte de sécurité x1

• Boîtier de transport x1 (Séries X1161/X1161N/

X1261)

* La conception et les spécifications sont sujettes à modifications sans avis
préalable.

Français

Modes de compatibilité

A. Analogique VGA

1 Analogique VGA - Signal PC

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz]

VGA 640x480 60 31,5

640x480 72 37,9
640x480 75 37,5
640x480 85 43,3
640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9
800x600 72 48,1
800x600 75 46,9
800x600 85 53,7
800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5
1024x768 75 60,0
1024x768 85 68,7
1024x800 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1
1280X1024 60 64,0
1280X1024 72 77,0
1280X1024 75 80,0
1280X1024 85 91,10

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,00

Power Mac G4 640x480 66,6(67) 34,9

800x600 60 37,9
1024x768 60 48,4
1152x870 75 68,7
1280x960 75 75,2

PowerBook G4 640x480 60 31,5

640x480 66,6(67) 34,9

800x600 60 37,9
1024x768 60 48,4

37

38

Français

1152x870 75 68,7
1280x960 75 75,2

i Mac DV(G3) 1024x768 75 60,3

2 Analogique VGA - Fréquence large étendue

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz]
WXGA 1280x768 60 47,8

1280x768 75 60,3
1280x768 85 68,6
1280x720 60 44,8
1280x800 60 49,6
1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1366x768 60 47,7

1920x1080-RB 60 66,6

Fréquence de balayage horizontal: 30k-100kHz

Fréquence de balayage vertical:

Taux max. pixel 170MHz

50-85 Hz, 120Hz

(uniquement pour le mode 3D)

39

Français

Avis concernant les Réglementations et la Sécurité

Notice FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils
numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces
limites sont conçues pour fournir une protection raisonnable contre les
interférences néfastes dans une installation résidentielle. Cet appareil génère,
utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et
utilisé en accord avec les instructions, peut provoquer des interférences dans les
communications radio.

Cependant, il n’y a aucune garantie que des interférences ne se produiront pas
dans une installation particulière. Si cet appareil provoque des interférences
néfastes pour la réception de la radio ou de la télévision, ce qui peut être
déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé
à tenter de corriger les interférences par une ou plusieurs des mesures
suivantes:

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l'appareil et le récepteur.

• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur

est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour
de l'aide.

Notice: Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être
effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Notice: Périphériques

Seuls les périphériques (appareils d’entrée/sortie, ports, imprimantes, etc.)
approuvés conformes aux limites de la Classe B peuvent être connectés à cet
équipement. L'utilisation des périphériques non conformes peut provoquer des
interférences pour la réception de la télévision ou de la radio.

Mise en garde

Les changements ou modifications non expressément approuvés par le
fabricant peuvent invalider l’autorité de l’utilisateur, laquelle est accordée par
la Commission Fédérales des Communications, à utiliser cet appareil.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son
fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit
pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes
les interférences reçues, y compris celles pouvant provoquer un fonctionnement
indésirable.

Notice: Pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003
Canadienne.

40

Français

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.

Déclaration de Conformité pour les pays dans l'Union
Européenne

Acer déclare par la présente que cette série de projecteur est conforme aux
conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/
EC.

Compatible avec la Certification réglementaire Russe

Avis de réglementation sur les appareils radio

Remarque: Les informations de réglementation ci-dessous
concernent uniquement les modèles avec LAN sans-fil et/ou
Bluetooth.

Général

Ce produit est conforme aux normes concernant la fréquence radio et la
sécurité de tous les pays ou régions dans lesquels il a été approuvé pour
l’utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne
pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil
et/ou modules Bluetooth). Les informations ci-dessous concernent les produits
équipés de tels périphériques.

Canada — Appareils de communication radio à basse
consommation électrique sans licence (RSS-210)

a Informations générales

Son fonctionnement est sujet aux deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris
celles pouvant provoquer un fonctionnement indésirable.

b Fonctionnement avec une bande de 2,4 GHz

Pour éviter des interférences radio avec un service sous licence, cet
appareil doit être utilisé à l’intérieur et son installation à l’extérieur
est sujette à concession de licence.

41

Français

Listes des pays concernés.

Les pays membres de l’UE en Mai 2009 sont : Belgique, Danemark, Allemagne, Grèce,
Espagne, France, Irlande, Italie, Luxembourg, les Pays-Bas, Autriche, Portugal, Finlande,
Suède, Royaume Uni, Estonie, Lettonie, Lituanie, Pologne, Hongrie, République tchèque,
Slovaquie, Slovénie, Chypre, Malte, Bulgarie et Roumanie. Utilisation autorisée dans des
pays de l’Union Européenne ainsi qu’en Norvège, Suisse, Islande et Liechtenstein. Cet
appareil doit être utilisé strictement en accord avec les règlements et les contraintes du
pays dans lequel vous l’utilisez. Pour plus d’informations, veuillez contacter un bureau local
dans le pays où vous utilisez l’appareil. Veuillez visiter le site
http://ec.europa.eu/enterprise/rtte/implem.htm

pour connaître la liste actualisée des pays.

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

Taipei Hsien 221, Taiwan

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, e-mail:[e-mail]

And,

Acer Europe SA

Via Cantonale, Centro Galleria 2 6928 Manno Switzerland

Hereby declare that:

Product: Projector
Trade Name: Acer
Model Number: DSV0817/ DNX0818
Machine Type: X1161/X1161N/X1161A/X110/X1261 series

Is compliant with the essential requirements and other relevant provisions of the following EC
directives, and that all the necessary steps have been taken and are in force to assure that
production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following
harmonized standards:

-. EN55022, AS/NZS CISPR22, Class B

-. EN55024

-. EN61000-3-2 Class A

-. EN61000-3-3

Low Voltage Directive 2006/95/EC as attested by conformity with the following
harmonized standard:

-. EN60950-1

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous
Substances in Electrical and Electronic Equipment

-. The maximum concentration values of the restricted substances by weight in homogenous
material are:

!

Directive 2005/32/EC of the European Parliament and of the Council with
regard to Eco-design Requirements.

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1%
Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1%
Hexavalent Chromium 0.1% Cadmium 0.01%

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

Taipei Hsien 221, Taiwan

The standards listed below are applied to the product if built with WLAN
module or wireless keyboard and mouse.

R&TTE Directive 1999/5/EC as attested by conformity with the following
harmonized standard:

z Article 3.1(a) Health and Safety

-. EN60950-1

-. EN62311

z Article 3.1(b) EMC

-. EN301 489-1

-. EN301 489-17

z Article 3.2 Spectrum Usages

-. EN300 328

-. EN301 893 (Applicable to 5GHz high performance RLAN).

Year to begin affixing CE marking 2009.

_______________________________

Oct. 1, 2009

-

Easy Lai /Manager Date

Regulation Center, Acer Inc.

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A.
Tel : [phone]

Fax : [phone]

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product: DLP Projector

Model Number: DSV0817/ DNX0818

Machine Type: X1161/X1161N/X1161A/X110/X1261 series

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

San Jose, CA 95110

U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147
