Page 1
Acer WP100シリーズ
ユーザーガイド
Page 2
Acer WP100
Copyright © 2005. Acer Incorporated.
All Rights Reserved.
Acer WP100シリーズユーザーガイド
第一版:2005年10月
AcerとAcerロゴはAcer Incorporatedの登録商標です。このドキュメントで識別目的のために使用する他社の製品名または商標は、それぞれの会社に帰
属します。
Page 3
Acer WP100
廃棄に関する指示
この電子装置を廃棄するときは、ゴミ箱に捨てないでください。汚染を最小限に抑え地球環境を最大限に保護するた
め、この装置を再使用しリサイクルしてください｡
Page 4
Acer WP100
Page 5
Acer WP100
目次
廃棄に関する指示 ........................................................................................... 3
目次 .............................................................................................................. 5
はじめに .......................................................................................................... 6
システム条件 ....................................................................................................................6
I/Oインタフェース ................................................................................................................6
パッケージ内容 ..................................................................................................................7
WPGの設定 ...................................................................................................8
WPGに初めて接続する ....................................................................................9
ソフトウェアのダウンロード ...................................................................................................10
プロジェクタへの接続 ....................................................................................... 13
オーディオ機能の使用 .....................................................................................14
Acer WPGの設定 ........................................................................................16
Projector ID（プロジェクタID） ...........................................................................................16
Configuration password setup（パスワード設定） ..........................................................16
Upgrade firmware（ファームウェアの更新） ......................................................................18
Network Settings（ネットワーク設定） ..............................................................................18
Projection controls（プロジェクションコントロール） ............................................ 19
Hide（非表示） ...............................................................................................................19
Freeze（フリーズ） ............................................................................................................19
Projector remote control（プロジェクタリモートコントロール） ..............................................19
Hotkey explanation（ホットキーの説明） .........................................................................20
Appendix A: 規制と安全通知 ...................................................................... 21
日本語 ...
5
Page 6
Acer WP100
はじめに
Acer WP100無線プレゼンテーションゲートウェイ（WPG）は、複数のユーザーがAcerのプ
ロジェクタにワイヤレスで接続するのを可能にする便利な装置です。WP100を使えば、ケー
ブルの着脱が不要になるので、特に何人ものプレゼンターが登場する場合など、会議の時
間をより効率的に運用できるようになります。
システム条件
- オペレーティングシステム: Windows® 2000またはWindows® XP
- CPU: Intel® Pentium® III 750 MHzまたは同等プロセッサ、128 MBのRAM
- 無線LAN: IEEE 802.11b/g対応
- インターネットブラウザ: Internet Explorer 5.0以降
I/Oインタフェース:
t
6
1
2
3
4
5
6
7
# 各部名称 説明
1 キャップ付アンテナコネクタ 無線の感度を上げる別売のアンテナを接続しま
す。
2 電源LED WPGの動作状況を表示します。
3 リセットボタン WPGを工場設定値にリセットします。
4 オーディオ出力ジャック PCからワイヤレスで受信したオーディオ信号を出
力します。
5 RJ-45 Ethernetジャック LANを使ってWPGをインターネットに接続しま
す。
6 5 V DC入力電源ジャック 外部5 V電源を接続します。
7 DVIコネクタ プロジェクタのDVIコネクタに接続します。（PCか
らワイヤレスで受信した映像データを送信しま
す。）
... 日本語
Page 7
はじめに
Acer WP100
Wireless Presentation Gateway
This CD contains:
.
User's manual
.
Quick guide
.
Acrobat
®
Reader
®
c
o
p
y
r
i
g
h
t
2
0
0
5
A
c
e
r
I
n
c
.
A
l
l
R
i
g
h
t
s
R
e
s
e
r
v
e
d
.
h
t
t
p
:
/
/
w
w
w
.
a
c
e
r
.
c
o
m
P
/
N
M
U
.
W
P
1
0
Z
.
0
0
1
Acer WP100
Quick Guide
パッケージ内容
WPGのパッケージには以下のアイテムが含まれています。足りないものがあれば、購入先に
連絡してください。
Acer WP100
無線プレゼンテーションゲー
トウェイ
(Wireless Presentation
Gateway)
DVI-to-VGAコンバータ
クイックガイド
この装置は、次に一覧する電源アダプタと共に使用してください：
製造元：Kuantech
型番： KSAFC0500200W1UV
5 V電源アダプタ
DC-to-DC電源ケーブル
電源プラグ（別売）
ユーザーガイド（CD内）
日本語 ...
7
Page 8
Acer WP100
WPGの設定
WPGを使用する前に設定が必要です。設定はWPGをプロジェクタのDVIポートに接続す
るだけでできます。WPGに電源を供給するには以下の3つの方法があります:
1. プロジェクタの中には、DVIポートからWPGに電源を供給するタイプがあります。
2. また、内蔵のDC出力ジャックを使ってWPGに電源を供給できるプロジェクタもありま
す。プロジェクタがDC出力ジャックを備えている場合、電源が5 V DCに対応してい
るかどうかを確認してください。
3. 電源アダプタを使ってWPGに電源を供給します。
プロジェクタにDVIコネクタがない場合、同梱のDVI-to-VGAコンバータを使って、
WPGのDVIコネクタとプロジェクタを接続してください。
電源状況はLEDから確認できます。
8
· 赤色はWPGに電源が供給されてはいるが、スイッチがオンになっていないことを示し
ます。
· 緑色はWPGを使用して画像が表示されていることを示します。
また、ドングル側のLAN（RJ-45）ポートにLANケーブルを接続すれば、インターネットに接続
して、インタラクティブなコンテンツを検索したり、ファームウェアをダウンロードしたりできます。
... 日本語
Page 9
WPGに初めて接続する
WPGに最初に接続する場合、WPGからドライバをダウンロードしてインストールする必要が
あります。ソフトウェアはWPGに保存されているので、インストール用CDは必要ありません。
ソフトウェアをインストールするには、コンピュータへの管理者レベルのアクセス権がなければ
なりません。
ソフトウェアをダウンロードするには、PCからLANケーブルを外されており、ブラウザ
が起動時にWebサイトを表示できるよう設定されていなばなりません。ブラウザ
は起動時に空白ページを表示するよう設定されている場合、ソフトウェアのダウ
ンロードはできません。ブラウザの「ツール」メニューから「インターネットオプション」
を開いて、ホームページのテキストボックスが空欄（またはabout:blank）になっ
ていないことを確認してください。
Acer WP100
日本語 ...
9
Page 10
Acer WP100
WPGに初めて接続する
ソフトウェアのダウンロード
1. ノートパソコンの電源を入れて、無線LANを起動してください。
2. 適当なWLANマネージャを使って利用可能なWLANネットワークを検索してくださ
い。
3. 利用可能なネットワークから「AcerWirelessGateway」と表示されたネットワーク
を選択して、接続してください。複数のWPGがある場合は、スクリーンの左上に表
示されているSSIDから接続したいWPGを指定してください。
4. セキュリティ警告が表示された場合でも、「Connect Anyway(接続)」を選択して
ください。
10
5. 接続後、インターネットブラウザを開くと、Acer WPGのトップページが自動的に表
示されます。ドライバはこのページからダウンロードできます。
... 日本語
Page 11
WPGに初めて接続する
6. リンクをクリックして、ドライバのダウンロードおよびインストールを行ってください。セキュ
リティ警告が表示された場合でも、「OK」をクリックしてインストール作業を進めてくだ
さい。ドライバのインストール中は、画面のちらつくことがあります。
Acer WP100
日本語 ...
11
Page 12
Acer WP100
WPGに初めて接続する
7. インストールが完了すると、Acer無線プロジェクションゲートウェイのソフトウェアが開
きます。
12
... 日本語
Page 13
プロジェクタへの接続
ソフトウェアのインストールが完了すると、Acer WPGを備えたどんなプロジェクタにも接続で
きるようになります。プロジェクタに接続するには、デスクトップ上のAcer WPGのアイコンをダ
ブルクリックして、アプリケーションが起動させてください。
アプリケーションは使用可能なWPGを自動的に検出します。検出されたWPGにはSSIDの
「AcerWirelessGateway-」の表示が割り当てられます。プロジェクタが固定されている場
合、プロジェクタに特定のSSIDを割り当てることもできます。例えば、プロジェクタが設置され
ている部屋の番号でプロジェクタを区別できます（後述の「設定」の項目を参照）。
Acer WP100
ノートパソコンが受信可能な範囲に複数のWPGがあって（設置されている部屋は異なって
いるかもしれない）、使用可能な場合（後述の「設定」の項目を参照）、投影された画面
左上に表示される「プロジェクタID」でそれぞれのWPGを区別できます。プロジェクタIDはラ
ンダムに生成された４桁の数字から構成されます。ノートパソコンのWPGアプリケーションに
これらの数字を入力すると、接続をそのプロジェクタだけに制限できます。
１台のWPGを使用できるのは常に１人のユーザーだけです。他のユーザーが同じプロジェク
タを使用する場合は、「Disconnect（切断）」をクリックしてプロジェクタの使用を停止しなけ
ればなりません。その後、他のユーザーがそのプロジェクタを使用できるようになります。
日本語 ...
13
Page 14
Acer WP100
オーディオ機能の使用
WPGの使用中は、プロジェクタからオーディオコンテンツを再生できます。WPGを使ってサウ
ンドを再生するには、WPGのオーディオ出力ジャックの外部スピーカーを接続するか、プロジ
ェクタのオーディオ入力とWPGのオーディオ出力を接続する必要があります。
以下で求められる設定では、オーディオドライバの種類により、用語が異なる場
合があります。
WPGのオーディオ機能を使用する場合は、どのオーディオ設定もミュートにしな
いでください。
オーディオを設定するのは、以下の手順にしてください:
1. タスクバー上のスピーカーのアイコンをダブルクリックしてWindows®のボリュームコン
トロールを開いてください。
2. 「Options(オプション) > Properties(プロパティ)」を選択します。
14
3. 「音量の調節」エリアの「Recording（録音）」を選択してください。
... 日本語
Page 15
オーディオ機能の使用
4. Mono Mix（モノミックス）、Stereo Mix（ステレオミックス）、Wave-out Mix（
Wave出力ミックス）にチェックをつけてください。
5. OKをクリックすると「録音コントロール」のウィンドウが表示されます。Mono Mix（モ
ノミックス）、Stereo Mix（ステレオミックス）、Wave-out Mix（Wave出力ミックス）
のいずれかを選択してください。
Acer WP100
日本語 ...
15
Page 16
Acer WP100
Acer WPGの設定
設定を変更するには、Acer WPGに接続する必要があります。接続後、Acer WPG画面
右上の「Configure（設定）」ボタンをクリックしてください。
Projector ID（プロジェクタID）
この機能にチェックをつけると、プロジェクタの識別が可能となります。このオプションを使用
可能にすると、プロジェクタが起動する時、またはプロジェクタが入力信号を受信していない
時、4桁の数字がスクリーンに表示されます。
Configuration password setup（パスワード設定）
この機能を使用すると、設定メニューへのアクセスを制限するパスワードを設定できます。複
数のユーザーがWPGを使用しており、自分の設定を他の人に変更されたくない場合、この
機能は有用です。
16
このリンクに最初にアクセスすると、以下の画面が表示されます:
... 日本語
Page 17
Acer WPGの設定
パスワードを設定するには、「Set a new password（新しいパスワードを設定する）」をク
リックしてください。
パスワードを入力してください。16文字まで入力可能です。
Acer WP100
パスワードを設定すると、Acer WPGの設定を変更する場合に必ずパスワードの入力が求
められます。
日本語 ...
17
Page 18
Acer WP100
Acer WPGの設定

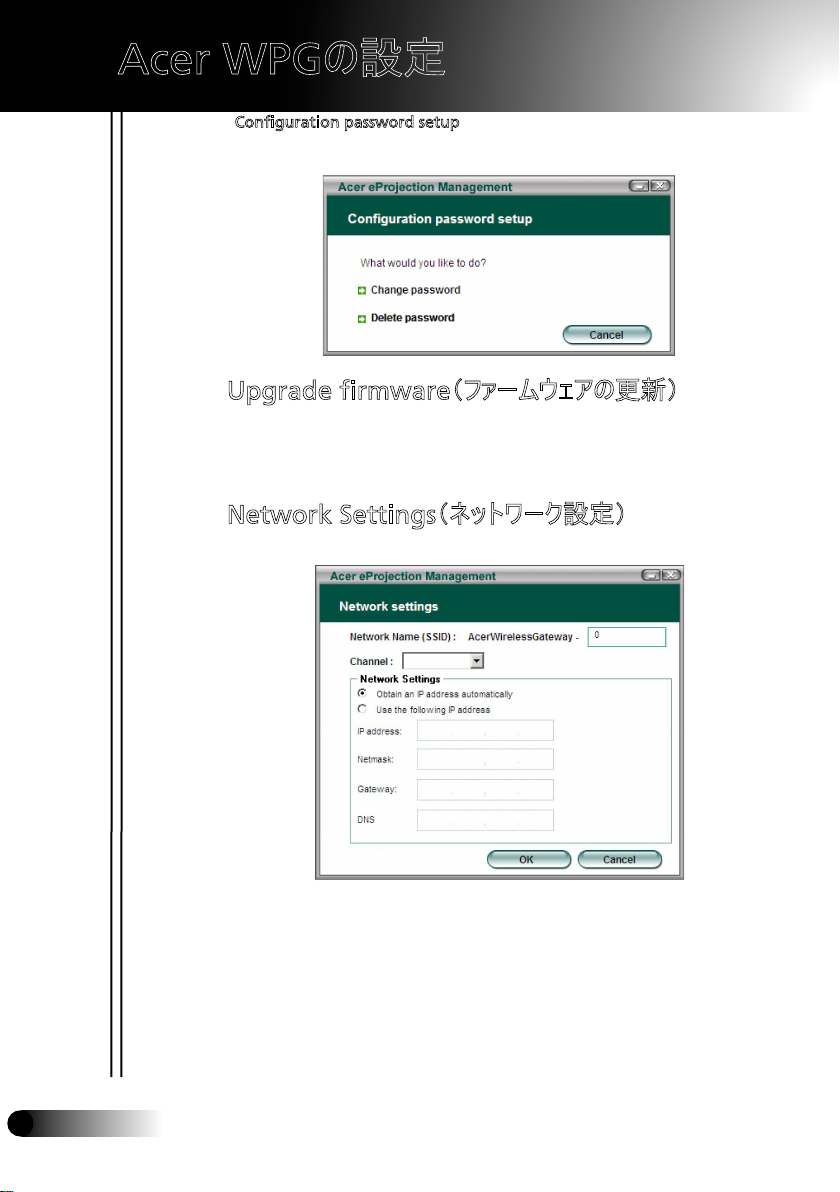

「Configuration password setup 」をクリックすると、パスワードの変更または削除がで
きます。
Upgrade firmware（ファームウェアの更新）
このリンクをクリックすると、使用できる新しいファームウェアがあるかどうか確認できます。この
機能を利用するには、インターネットにアクセス可能なネットワークに接続している必要があ
ります。
Network Settings（ネットワーク設定）
このリンクをクリックすると、ネットワーク設定を変更できます。
18
ここでは、SSIDをカスタマイズしてAcer WPGを識別できるようになります。また、IPアドレス
を変更したり、IPアドレスを自動的に取得する、または静的IPアドレスを手動で設定すると
いったオプションを指定したりできます。
必要な場合は、ノートパソコンが接続するのに使用するRFチャネルも設定できます。
... 日本語
Page 19
(プロジェクションコントロール)

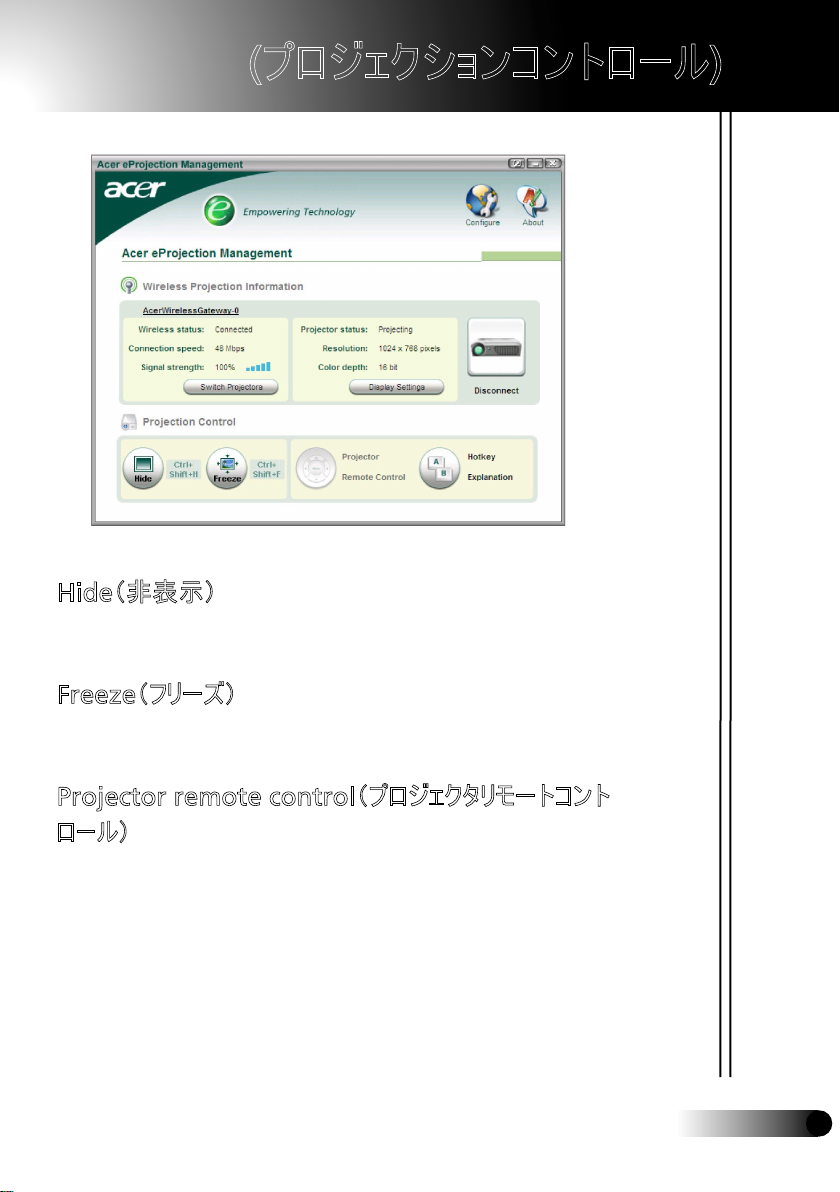

プロジェクションコントロールでは様々な機能が利用できます。
Hide（非表示）
この機能を使うと、スクリーンを非表示して、聴衆に見せずに、ドキュメントを変更したり、必
要な内密情報を参照したりできます。
Acer WP100
Freeze（フリーズ）
この機能を使うと、スクリーンの映像の動きを止めて、聴衆に見せずに、ドキュメントを変更
したり、必要な内密情報を参照したりできます。
Projector remote control（プロジェクタリモートコント
ロール）
Acerプロジェクタの中には、Acer WPGをリモートコントロールデバイスとして使用できるタ
イプがあります。リモートコントロール可能な多くの機能がノートパソコンから直接実行でき
ます。
日本語 ...
19
Page 20
Acer WP100
(プロジェクションコントロール）

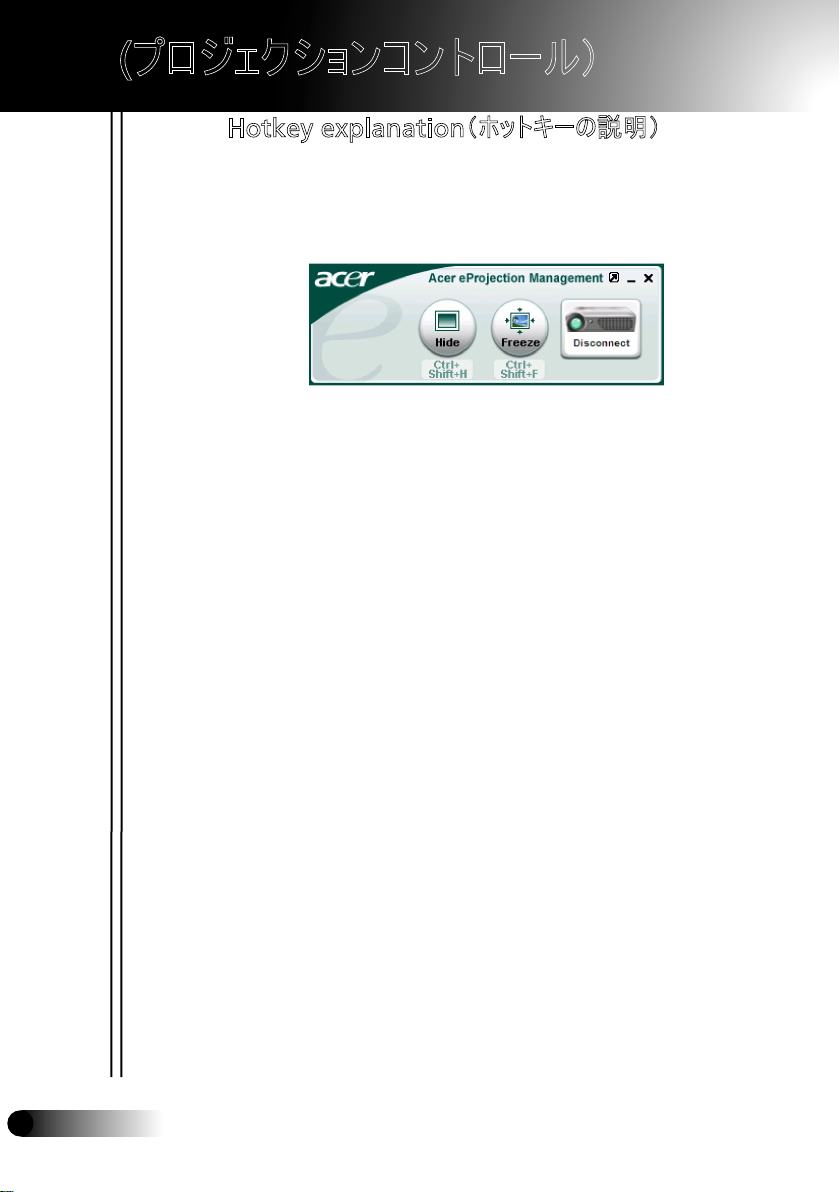

Hotkey explanation（ホットキーの説明）
このボタンをクリックすると、ホットキーの機能の説明がすぐに表示されます。
<Ctrl> + <Shift> + <E> を押すと、詳細モードと以下の簡易モードの間で表示を切り換
えることができます:
20
... 日本語
Page 21
Appendix A:
規制と安全通知
FCC規定
この装置は、FCC規定の第15条に準じ、Class Bデジタル機器の制限に従っています。こ
れらの制限は家庭内設置において障害を防ぐために設けられています。本装置はラジオ周
波エネルギーを発生、使用し、さらに放射する可能性があり、指示にしたがってインストール
および使用しなければ、ラジオ通信に有害な障害を与える場合があります。
しかしながら、特定の方法で設置すれば障害を発生しないという保証は何もありません。こ
の装置がラジオや TV受信装置に有害な障害を与える場合は
（装置の電源を一度切って入れなおすことにより確認できます）、障害を取り除くために次
の方法にしたがってください。
• 受信アンテナの方向を変えるか、設置場所を変える
• この装置と受信装置の距離をあける
• この装置の受信装置とは別のコンセントに接続する
• ディーラーか経験のあるラジオ /TV技術者に問い合わせる
注意：シールドケーブル
本製品にほかの装置を接続する場合は、国際規定に準拠するためにシールド付きのケー
ブルをご使用ください。
警告
メーカーが許可しない解体や修正を行った場合は、FCCが規定するこのコンピュータを操作
するユーザーの権利は失われます。
Acer WP100
ご使用条件
このデバイスはFCC規定の第15条に準拠しています。次の２つの条件にしたがって操作を
行うことができます。
1. このデバイスが有害な障害を発生しないこと
2. 不具合を生じ得るような障害に対応し得ること。
日本語 ...
21
Page 22
Acer WP100
Appendix A:
規制と安全通知
注意：カナダにお住まいの方へ
この Class Bデジタル装置は、Canadian Interference-Causing Equipment
Regulationsのすべての条件を満たしています。
Remarque à l’intention des utilisateurs
canadiens
Cet appareil numerique de la classe B est conforme a la norme NMB-003
du Canada.
欧州連合諸国向け適合宣言
Acerは、このノートWireless Gatewayが指令 1999/5/ECの必須条件と、その他の関連
条項に準拠していることを、ここに宣言します。(完全な文書については、http://global.
acer.com.をご覧ください。)
Соответствует сертификатам, обязательным
в РФ
22
... 日本語
Page 23
Appendix A:
規制と安全通知
安全に関するご注意
以下の内容を良くお読み頂き、指示に従ってください。
1. 本製品に表示されているすべての警告事項および注意事項を守ってください。
2. 本製品を清掃するときは、電源コードをコンセントから引き抜いてください。液体クリー
ナーまたはエアゾールクリーナーは使用しないでください。少しだけ水で湿らせた布を使
って清掃してください。
3. 本製品を水溶液に触れるおそれのある所で使用しないでください。
4. 本製品は、安定したテーブルの上に置いてください。製品が落下して、重大な損傷を
招く恐れがあります。
5. ラベルに表示されている定格電圧の電源をご使用ください。ご不明な点がある場合
は、弊社のカスタマーサービスセンターまたは現地の電気会社にお問い合わせくださ
い。
6. 電源コードの上に物を置かないでください。また、電源コードは踏んだり引っ掛けやすい
ところに配置しないでください。
7. キャビネットのスロットから物を押し込まないでください。高圧で危険な個所に触れたり
部品がショートしたりして、火災や感電の危険を招く恐れがあります。
8. お客様ご自身で修理を行わないでください。本製品のカバーを開けたりはずしたりする
と、高圧で危険な個所に触れたりその他の危険にさらされるおそれがあります。本製品
の修理に関しては、保証書に明示されている保守サービス会社にお問い合わせくださ
い。
9. 次の場合、本製品の電源を OFFにし、コンセントからプラグを引き抜き、保証書に明
示されている保守サービス会社にご連絡ください。
a. 電源コードまたはプラグが損傷したり擦り切れたりしたとき。
b. 液体が本製品にこぼれたとき。
c. 本製品が雨や水にさらされたとき。
d. 本書の指示に従っても本製品が正常に動作しないとき。ユーザは、操作指示とし
て述べられている個所だけを調整してください。それ以外の部分を間違って調整し
た場合、障害が生じ、しばらく正常動作の状態に戻すまで必要以上に時間がかか
ることがあります。
e. 本製品を落としたとき、またはケースが損傷したとき。問題が生じ、本製品がサービ
スを必要とするとき。
10. 予期しない電気ショックを防止するために、正しく接地されたコンセントにＡＣアダプタを
差し込んでください。
Acer WP100
日本語 ...
23
Page 24
Acer WP100
Appendix A:
規制と安全通知
規制のための注意
注：次の規制情報は、ワイヤレス LANおよび対応モデルのためのものです。
全般
本製品はワイヤレス機能の使用が認められた国および地域における、ラジオ周波数およ
び安全規格に準拠しています。次の情報はこのような装置が含まれる製品のためのもの
です。
ヨーロッパ共同体(EU)
本装置は以下にリストする European Council Directivesが指定する必要条件に準
拠しています。
73/23/EEC低電圧に関する規制
• EN 60950
89/336/EEC電磁準拠 (EMC)に関する規制
• EN 55022
• EN 55024
• EN 61000-3-2/-3
99/5/EC ラジオおよび電話通信端末装置 (R&TTE)に関する規制
• Art.3.1a) EN 60950
• Art.3.1b) EN 301 489 -1/-17
• Art.3.2) EN 300 328-2
24
適用国リスト
2004年5月現在の欧州連合の加盟国は次の通りです : ベルギー、デンマーク、ドイツ、ギ
リシャ、スペイン、フランス、アイルランド、ルクセンブルグ、オランダ、オーストリア、ポルトガル、
フィンランド、スウェーデン、英国、エストニア、ラトビア、リトアニア、ポーランド、ハンガリー、チ
ェコ共和国、スロバキア共和国、スロベニア、キプロス、マルタ。 欧州連合諸国と同様に、ノ
ルウェー、スイス、アイスランド、リヒテンシュタインでも使用が許可されています。 このデバイ
スは、使用する国の規制と制約を遵守して使用してください。 詳細については、使用する
国の地方事務所にお問い合わせください。
... 日本語
Page 25
Appendix A:
規制と安全通知
FCC RFの安全要件
ワイヤレス LANミニ PCIカードの放射出力は、FCC無線周波数の暴露限度をはるかに下
回ります。しかし、ノートAcer Wireless Gatewayの通常の使用の際には、次の様に、人
体に接触する可能性を最小限に押さえてください:
• 不適切な取り付けや不正使用は無線通信に障害を与える原因となります。また、
内蔵アンテナを改造すると FCC認可と保証が無効になります。
• FCC RF暴露の準拠要件に準拠するために、画面セクションに組み込まれたワイヤ
レスLANミニPCIカードのアンテナと人の間は、少なくとも20cmの間隔を置いてくださ
い。
カナダ - 低出力ライセンス免除無線通信デバイス(RSS-
210)
a. 一般情報次の 2つの使用条件があります :
1. 電波障害を起こさないこと、
2. 誤動作の原因となる電波障害を含む、誤動作の原因となる電波障害を含む、す
べての受信した電波障害に対して正常に動作すること。
b. 2.4 GHz帯での使用ライセンスを取得したサービスの電波障害を防ぐために、このデバ
イスは室内で使用します。屋外に取り付けるにはライセンスが必要です。
Acer WP100
日本語 ...
25
Loading...
