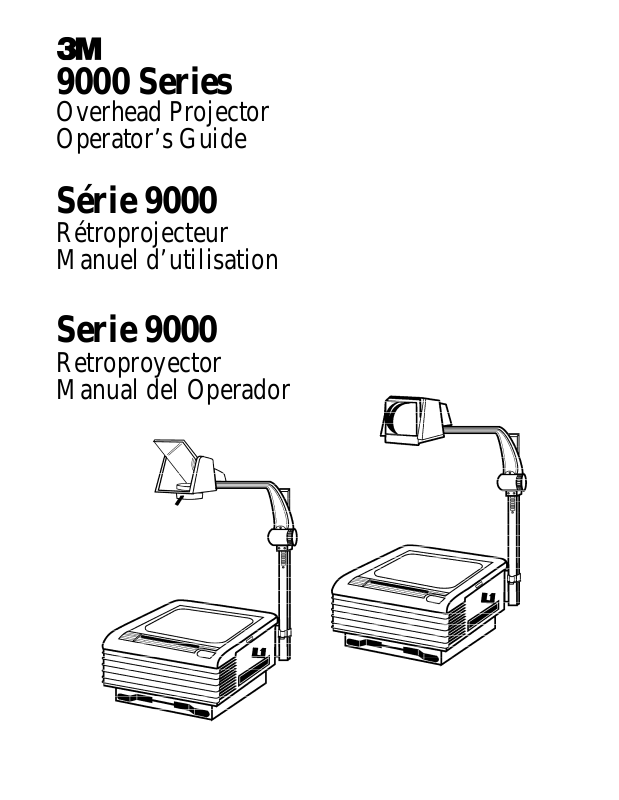

3M Overhead Projector 9070 Operator Guide

9000 Series

Overhead Projector

Operator’s Guide

Série 9000

Rétroprojecteur

Manuel d’utilisation

Serie 9000

Retroproyector

Manual del Operador

IMPORTANT

SAFEGUARDS

When using your photographic equipment,

basic safety precautions should always be

followed, including the following:

1. Read and understand all instructions

before using. Pay particular attention to

areas where this symbol

is shown.

2. Close supervision is necessary when

any appliance is used by or near

children. Do not leave appliance

unattended while in use.

3. Care must be taken as burnscan occur

from touching hot parts.

4. Do not operate appliance with a

damaged cord or if the appliance has

been dropped or damaged — until it

has been examined by a qualified

serviceman.

5. Position the cord so that it will not be

tripped over, pulled or contact hot

surfaces.

6. If an extension cord is necessary, a

cord with a current rating at least equal

to that of the appliance should be used.

Cords rated for less amperage than the

appliance may overheat.

7. Always unplug appliance from

electrical outlet before cleaning and

servicing and when not in use. Never

yank cord to pull plug from outlet.

Grasp plug and pull to disconnect.

8. Let appliance cool completely before

putting away or when replacing lamp.

Loop cord loosely around appliance

when storing.

9. To reduce the risk of electric shock, do

not immerse this appliance in water or

other liquids.

10.To reduce the risk of electric shock, do

not disassemble this appliance, but

take it to a qualified technician when

service or repair work is required.

Incorrect reassembly can cause

electric shock when the appliance is

used subsequently.

11. The use of an accessory attachment

not recommended by the manufacturer

may cause a risk of fire, electric shock,

or injury to persons.

12.Connect this appliance to a grounded

outlet.

13.Disconnect this unit from its source of

supply before replacing the projection

lamp.

14.This unit is equipped with optical

lenses and should not be exposed to

direct sunlight.

15.Keep ventilation openings free of any

obstructions.

16.This unit is assembled with a special

power cable that, if damaged, must be

replaced by the same type of cable.

This power cable can be ordered from

your local 3M Visual Systems Division

Dealer and must be installed by a

serviceman.

SAVE THESE

INSTRUCTIONS

The information contained in this manual

will help you operate and maintain your

overhead projector.

PRÉCAUTIONS

Observer les précautions suivantes

lorsqu’on utilise ce rétroprojecteur :

1. Lire attentivement les directives avant

d’utiliser l’appareil. Porter une

attention particulière aux passages où

apparaît le symbole

2. Faire preuve d’une grande vigilance

lorsque l’appareil est utilisé par des

enfants ou en présence d’enfants. Ne

pas laisser sans surveillance un

appareil en utilisation.

3. Veiller à ne pas se brûler en touchant

les parties chaudes de l’appareil.

4. Ne pas se servir du rétroprojecteur si le

cordon d’alimentation est endommagé

ou si l’appareil est tombé ou est

endommagé. Le faire inspecter par un

technicien compétent.

5. Placer le cordon d’alimentation de

manière qu’on ne trébuche pas, qu’on

ne le tire pas par inadvertance et qu’il

ne touche pas les parties chaudes de

l’appareil.

6. Si on utilise une rallonge, choisir un

cordon prévu pour une intensité au

moins égale à celle de l’appareil. Les

cordons prévus pour une intensité

moindre risquent de surchauffer.

7. Débrancher l’appareil lorsqu’on ne

l’utilise pas ou lorsqu’on doit le

nettoyer. Ne pas tirer sur le cordon

pour le débrancher, mais sur la fiche.

8. Laisser l’appareil refroidir

complètement avant de le ranger ou de

remplacer la lampe. Enrouler le cordon

sans le serrer autour de l’appareil

avant de le ranger.

9. Afin d’éviter les chocs électriques, ne

pas plonger l’appareil dans l’eau ou

tout autre liquide.

10.Afin d’éviter les chocs électriques, ne

pas démonter l’appareil. En confier

l’entretien ou les réparations à un

technicien compétent. Incorrectement

remonté, le rétroprojecteur peut

produire des décharges électriques au

moment de sa réutilisation.

11. L’utilisation d’accessoires non

recommandés par le fabricant présente

des risques d’incendie, de choc

électrique ou de blessures.

12.Brancher l’appareil à une fiche reliée à

une prise à la terre.

13.Débrancher l’appareil avant de

remplacer la lampe de projection.

14.Comme il est doté de lentilles optiques,

cet appareil ne doit pas être exposé

directement au soleil.

15.Ne pas obstruer les orifices de

ventilation.

16.Cet appareil est muni d’un câble

électrique spécial. Tout câble

endommagé doit être remplacé par le

même type de câble. Le commander

auprès de son distributeur de la

division des systèmes visuels de 3M et

le faire installer par un technicien.

CONSERVER CE

MANUEL

Ce manuel contient des renseignements

utiles pour utiliser et entretenir votre

rétroprojecteur.

PRECAUCIONES

IMPORTANTES

Al utilizar el retroproyector, han de

seguirse siempre las siguientes

instrucciones básicas:

1. Lea y entienda todas las instrucciones

antes de usar. Preste especial atención

a las áreas donde se encuentra el

simbolo

2. Vigile de cerca si el retroproyector es

usado por niños o cerca de ellos.

3. Hay que tener cuidado cuando se

encuentre abierta la puerta de accesso

a la lámpara, ya que si se toca en una

zona calienta, se pueden producir

quemaduras.

4. No hacer funcionar el retroproyector si

tiene el cable defectuoso o si el

retroproyector se ha caido o dañado.

Es necesario que antes lo examine un

técnico de 3M.

5. No dejar que cuelgue el cable sobre el

borde de la mesa, ya que se podria

dañar. No tocar las superficies

calientes.

6. Si es necesario un cable más largo,

puede utilizarse un alargador. Si se

utilizan cables con menos amperios

que el proyector, éste puede

calentarse en exceso. Hay que tener

cuidado de que el cable no se deforme

ni se tire de él.

7. Desenchufar el retroproyector cuando

no se use. No tire del cable para

desenchufarlo de la pared.

Desconéctelo tirando del enchufe.

8. Deje que la máquina se enfrie

completamente antes de guardarse o

de re-emplazar la lámpara.

9. Para evitar sacudidas eléctricas, no

instale el retroproyector en zonas

mojadas.

10.Para evitar el riesgo de sacudidas

eléctricas, no desmonte el

retroproyector. Llame a un técnico de

3M siempre que sea necesaria

cualquier reparación, ya que el

montaje incorrecto puede originar

sacudidas eléctricas al utilizar la

máquina.

11. No toque ni cubra la rejilla de

ventilación cuando se esté usando el

retroproyector.

12.El uso de cualquier accesorio no

recomendado por el fabricante puede

originar cortacircuitos y provocar

incendios o heridas a personas.

13.Conecte el retroproyector a un enchufe

que disponga de toma de tierra.

14.Desenchúfelo antes de cambiar una

lámpara.

15.Evitar que se obstruyan las aberturas

de ventilación.

16.Esta unidad está conectada mediante

un cable especial que, si se daña,

tiene que ser reemplazado con el

mismo tipo de cable. Este cable puede

ser ordenado (pedido) a su

representante de venta local de 3M, y

tiene que ser instalado por un técnico

profesional.

SIGA ESTAS

INSTRUCCIONES

La información que aparece en este

manual le ayudará a manejar y mantener

el retroproyector de transparencias en

perfecto estado.

Page 1

3M 9000 Series Operator’s Guide

Product Description/Features

Front View

9550

9080, 9085,

9100, 9200

9080, 9085,

9100, 9200,

9550

3 9050, 9060, 9061,

9070, 9075, 9076,

9080, 9085, 9100,

9200

1 9060, 9061, 9070, 9075, 9076,

9080 (U.S. only), 9085, 9100

14 9060, 9070, 9075, 9076, 9080,

9085, 9100, 9200, 9550

8 9200, 9550

Electrical: 120 VAC 60 Hz

1. Projection Head

2. Projection Mirror

3. Focus Knob

4. Post Assembly

5. Post Lock

6. Control Panel

a. Lamp Changer

b. High/Low Lamp Switch*

c. Lamp Interlock Switch

7. Post Cradle

8. Carry Handle

9. Top Cover Release

10. Top Cover

11. On/Off Switch

12. Stage

13. Color Tuning Dial

14. Cord Wrap

* On some models, the switch is located inside the top cover.

Service Information

In the U.S. and Canada, please call us for

-- Product information

-- Product assistance

-- Technical assistance

-- Service locations

If you need product assistance or service, contact your dealer or:

800-328-1371

Page 2

3M 9000 Series Operator’s Guide

Set Up

1. Raise the post until it locks into place.

(9550)

2. Plug in power cord and turn on. Adjust image to

screen elevation (A).

3. Focus the projected image (B).

Fold Down

1. Raise projection head (A) up to the maximum

(except 9550).

2. Release the post lock (B).

3. Fold down the post. Secure the post in post

cradle.

4. Rotate focus knob to minimum (except 9550).

5. Hold to lift projector.

Page 3

3M 9000 Series Operator’s Guide

Lamp Replacement

ENX -- 82V, 360W

9050, 9060, 9061,

9070, 9080, 9100

FXL -- 82V, 410W

9075, 9076,

9085, 9200

EVD -- 36V, 400W

9550 only

1. Turn projector off and unplug the power cord.

2. Lift up top cover.

Lamp and adjacent metal parts are hot. Allow lamp

to cool before replacing.

3. Remove and discard the old lamp. See

Illustration (A).

4. Install new lamp.

5. Push fully and squarely into socket. See

Illustration (B).

ENX

FXL

A B

ENX

FXL

6. Close the top cover.

Lamp Changer/Indicator

1. The 9080, 9085, 9100, 9200 and 9550 have a

lamp changer feature.

Note

9080/9085 only: To access the Lamp

Changer Control, raise the Top Cover.

2. To activate the second lamp, rotate the lamp

changer knob (1).

3. The 9550 has an indicator that lights up red (2).

This visual reminder alerts the operator that one

or both of the lamps are burned out or missing.

High/Low Lamp Switch (9070,

9075, 9085, 9100, 9200, 9550)

Note

Two lamps are provided with the 9200 and

9550.

1. The High-Low lamp switch (3) * is located on

the top front control panel.

2. High is recommended for LCD projection panels.

Low is recommended for normal use.

Note

Operating the OHP in the Low lamp setting

will extend lamp life.

Note

Opening the lamp changer will deactivate the

lamp (Lamp Interlock Switch (4)).

* On some models the switch is located inside the

top cover.
