ZYXEL PRESTIGE 650R User Manual

© 2004 Copyright by Studerus Telecom AG, 8603 Schwerzenbach
Vers. 1.0/ 0304

Änderungen und Irrtümer vorbehalten.
Sauf omission ou erreur.

ZyXEL Prestige 650R(-I)

ADSL-Router
Routeur ADSL

Installationsanleitung

Guide d’installation

Liebe Kundin, lieber Kunde.

Vielen Dank, dass Sie sich für ein ZyXEL-Produkt entschieden haben.

Diese Installationsanleitung soll Ihnen dabei helfen, Ihren Prestige 650R(-I)
möglichst rasch in Betrieb zu nehmen. Enthalten sind Beschreibungen zur
Inbetriebnahme unter Windows 95, 98, ME, 2000 und XP sowie Mac OS 8.x,

9.x und 10.x.

Chère cliente, cher client.

Nous vous remercions beaucoup d’avoir porté choix sur un produit ZyXEL.

Ce guide doit vous aider à installer et utiliser votre Prestige 650R(-I) le plus
rapidement possible. Il décrit brièvement l’implémentation sous les systèmes
d’exploitation Windows 95, 98, ME, 2000 et XP, Mac OS 8.x, 9.x et 10.x.

(Continuez à la page 14)

Lieferumfang*

Ethernet-Anschlusskabel gekreuzt (cross-over) für direkten
Anschluss an einzelnen Computer oder an Hub/Switch

Kabel RJ-11 für ADSL-Telefonanschluss
(bei analoger Version mit Reichle-Stecker)

Netzgerät

ZyXEL-CD mit Bedienungsanleitung

* Je nach Gerätetyp sind zusätzlich Filterkits resp. Splitter im Lieferumfang enthalten.

4

Inbetriebnahme

5

Netzgerät

Ethernet-Kabel für direkten Anschluss an einzelnen Computer

oder Verbindung mit einem Hub/Switch

RJ-11-Kabel für Telefonanschluss

PWR = Stromversorgung ist aktiv

SYS = Gerät ist bereit

10M = Netzwerkverbindung ist bereit

100M = Netzwerkverbindung ist bereit

DSL = Verbindung mit ADSL-

Anschluss ist aktiv

PPP/ACT = leuchtet: Verbindung zu

Provider ist aktiv
blinkt: Daten werden übertragen

1

3

1

2

3

Schalten Sie das Gerät ein.
Folgende LEDs müssen grün resp. orange leuchten:

2

Hinweise zur Fehlersuche auf Seite 13

6

TCP/IP-Konfiguration

Öffnen Sie das Fenster «System­steuerung».

Doppelklicken Sie im Fenster «Sys­temsteuerung» das Symbol «Netz-

werk».

Klicken Sie im Fenster «Netzwerk»
auf «TCP/IP» und anschliessend auf

«Eigenschaften».

Im Fenster «Eigenschaften von
TCP/IP» wählen Sie «IP-Adresse
automatisch beziehen».

Speichern Sie mit «OK» und schlies­sen Sie das Fenster «Netzwerk» mit

«OK».

Starten Sie den PC neu.

Führen Sie nun die Installation auf
Seite 10 fort.

A. Konfiguration Ihres PCs unter

Windows 95/98/ME

TCP/IP-Konfiguration

Öffnen Sie das Fenster «System­steuerung».

Doppelklicken Sie im Fenster «Sys­temsteuerung» das Symbol «Netz-

werk und Internetverbindung»,

dann «Netzwerkverbindungen».

Mit der rechten Maustaste auf «LAN-

Verbindung» drücken und «Eigen­schaften» wählen.

Klicken Sie im Fenster «Netzwerk»
auf «TCP/IP», anschliessend auf

«Eigenschaften».

Im Fenster «Eigenschaften von
Internetprotokoll (TCP/IP)» wählen
Sie «IP-Adresse automatisch be­ziehen».

Speichern Sie mit «OK» und schlies­sen Sie das Fenster «Netzwerk» mit

«OK».

Führen Sie nun die Installation auf

Seite 10 fort.

7

A. Konfiguration Ihres PCs unter

Windows 2000/XP

8

TCP/IP-Konfiguration

Stellen Sie als Erstes die Verbindung um auf «Ethernet», sollte diese nicht
bereits so eingestellt sein.

Wählen Sie die Konfigurationsmethode «DHCP Server». Sämtliche Informa­tionen wie IP- und Router-Adresse, Teilnetzmaske etc. werden vom Prestige
650R(-I) geschickt.

Führen Sie nun die Installation auf Seite 10 fort.

TCP/IP-Konfiguration

Öffnen Sie das Dialogfeld «Netzwerk», erreichbar über das Apple-Menü, System­einstellungen, Netzwerk.

Wählen Sie die Konfigurationsmethode «DHCP». Sämtliche Informationen wie
IP- und Router-Adresse, Teilnetzmaske etc. werden vom Prestige 650R(-I)
geschickt. Unten rechts können Sie bereits «Jetzt aktivieren» anklicken.

Führen Sie nun die Installation auf Seite 10 fort.

A. Konfiguration Ihres Mac unter OS 8x/9x A. Konfiguration Ihres Mac unter OS X

9

Geben Sie die Standard-IP-Adresse

192.168.1.1 des Prestige 650R(-I) im

Browser ein.

Geben Sie den Standard-Benutzer­namen «admin» und das Kennwort

«1234» ein.

1110

Geben Sie die Provider-Informatio­nen in den Feldern «User Name»
und «Password» ein. Alle anderen
Felder müssen übernommen werden.

Klicken Sie danach auf «Next».

(Für fixe IP-Adresse «Static IP

Address» eintragen und «Nailed­Up Connection» aktivieren.)

Prüfen Sie die angegebenen Einstel­lungen. Um die LAN-Einstellungen
des Prestige zu ändern, klicken Sie
auf «Change LAN Configuration».
Ansonsten wählen Sie «Save Set-

tings».

Konfiguration Router, alle Betriebssysteme

Wählen Sie «Wizard Setup» und
klicken Sie auf «Next».

Der Prestige prüft an dieser Stelle
automatisch die Verbindung zu den
PCs, die über Ethernet verbunden
sind.

Um ebenfalls die Verbindung über
ADSL ins Internet zu testen, klicken
Sie auf «Start Diagnose».

13

Warten Sie einen Moment (ca. 20
Sekunden), bis alle Tests durchge­führt sind.

In unserem Beispiel sind alle Tests
erfolgreich abgeschlossen. Klicken
Sie auf «Return to Main Menu».

Falls einer der Tests nicht mit «Kor­rekt» bestätigt wird, ist Ihr Internet­zugang gestört. Kontaktieren Sie in
diesem Fall den technischen Sup­port Ihres Internet-Providers.

Wählen Sie «Advanced Setup» und
«Password». Ändern Sie das Stan­dard-Kennwort 1234 durch Eingabe
des neuen Passwortes.

Bestätigen Sie das neue Passwort im
Feld «Retype to confirm». Klicken
Sie auf «Apply».

Die Power-LED (PWR) leuchtet nicht.

Stellen Sie sicher, dass der Prestige am Steckernetzteil angeschlossen ist, das
Steckernetzteil in einer Steckdose steckt und der On/Off-Schalter auf «On» steht.

Die Systemstatus-LED (SYS) leuchtet nicht.

Unterbrechen Sie den Stromkreis, indem Sie den On/Off-Schalter auf «Off» und
wieder auf «On» schalten.

Wie überprüfe ich die IP-Adresse, die meinem Computer vom Prestige
zugeteilt wurde?

Stellen Sie sicher, dass der Prestige eingeschaltet ist, dann starten Sie Ihren PC.
Wählen Sie vom Windows-Startmenü «Ausführen», geben Sie «command» ein
und danach «ipconfig». Nun wird die TCP/IP-Konfiguration Ihres PCs angezeigt.
Zeigt das IP-Adressfeld «0.0.0.0.», überprüfen Sie die Verkabelung.

Ich kann meinen Prestige nicht lokalisieren.

Vergewissern Sie sich, dass der Ethernet-Port des PCs und der LAN-Port des
Prestige an dasselbe Ethernet-Netzwerk angeschlossen sind. Die LED «10M»
oder «100M» des Prestige sollte leuchten.

Welches ist das Passwort für meinen Prestige?

Das Standard-Passwort lautet 1234. Bitte ändern Sie das Passwort nach der
Installation in eine sicherere Kombination!

Ich kann nicht auf das Internet zugreifen, die DSL-LED leuchtet nicht.

Überprüfen Sie, ob der Prestige eingeschaltet ist. Kontrollieren Sie, ob die LED
«DSL» leuchtet. Ist dies nicht der Fall, überprüfen Sie die Konfiguration sowie die
ADSL-Leitung zwischen dem Prestige und der Steckdose (oder Splitter bei
ISDN). Ist alles korrekt, konsultieren Sie bitte Ihren Internet-Provider

Kann ich den Prestige via Software-Download von der ZyXEL Homepage
aktualisieren?

Verbinden Sie sich mit der Site www.studerus.ch und laden Sie die Software auf
Ihren lokalen PC herunter. Sie können die Firmware über das Web-GUI aktuali­sieren. Bitte konsultieren Sie hierzu das Benutzerhandbuch (auf beiliegender CD).

Fehlersuche

12

Étendue de la livraison*

Câble de raccordement Ethernet (patch-cable) pour connexion
à l’ordinateur ou connexion au Hub/Switch

Câble RJ-11 pour raccordement téléphonique ADSL
(pour version analogique avec fiche Reichle)

Bloc-secteur

CD ZyXEL avec guide d’installation

* Selon le type d’appareil, des kits filtres et séparateurs supplémentaires font partie de la livraison.

14

Mise en exploitation

15

Bloc-secteur

Câble Ethernet pour le branchement direct à un seul ordinateur

ou la connexion à un Hub/Switch.

Câble RJ-11 pour raccordement téléphonique

PWR = alimentation électrique est active

SYS = appareil est actif

10M = connexion Ethernet est active

100M = connexion Ethernet est active

DSL = connexion avec ADSL est active

PPP/ACT = allumé: connexion au fournis-

seur est active
clignotant: les données seront
transférées

1

3

1

2

3

Allumez l’appareil.
Les LED suivantes doivent s’allumer en vert, resp. orange:

2

Informations sur dépannage à la page 23

16

Configuration TCP/IP

Ouvrez la fenêtre «Panneau de
Configuration».

A la fenêtre «Panneau de Configura­tion» faites un double clic sur l’icône

«Réseau».

A la fenêtre «Réseau» cliquez sur
«TCP/IP» et sur «Propriétés».

A la fenêtre «Propriétés TCP/IP»
sélectionnez «Obtenir automati-

quement une adresse IP».

Validez par «OK» et fermez la fenêtre
«Réseau» en cliquant sur «OK».

Redémarrez l’ordinateur.

Continuez l’installation à la page 20.

A. Configuration de votre ordinateur

sous Windows 95/98/ME

Configuration TCP/IP

Ouvrez la fenêtre «Panneau de
Configuration».

A la fenêtre «Panneau de Configura­tion» faites un double clic sur l’icône
«Connexion Réseau et Internet» et
puis «Connexion Réseau».

Cliquez sur «Connexion LAN» avec
le bouton droit de la souris et choi­sissez «Propriétés».

A la fenêtre «Réseau» cliquez sur

«TCP/IP» et ensuite sur «Proprié­tés».

A la fenêtre «Propriétés de Proto­cole Internet (TCP/IP)» sélection-
nez «Obtenir une adresse IP auto­matiquement».

Validez par «OK» et fermez la fenêtre
«Réseau» en cliquant sur «OK».

Continuez l’installation à la page 20.

17

A. Configuration de votre ordinateur

sous Windows 2000/XP

18

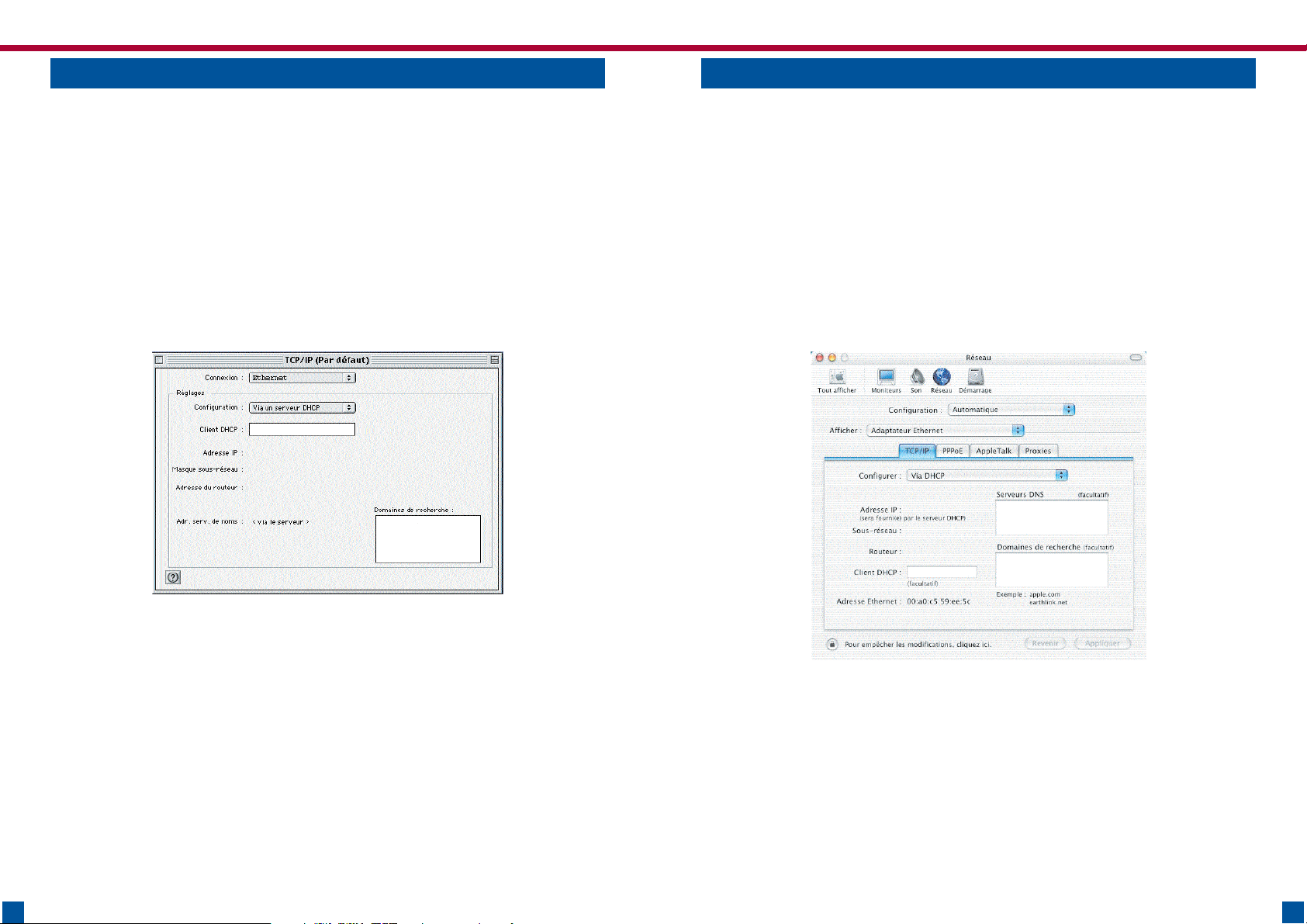

Configuration TCP/IP

Changez d’abord la connexion et mettez-la sur «Ethernet» si toutefois cela ne
serait pas encore le cas.

Choisissez la méthode de configuration «Via un serveur DHCP». Le Prestige
650R(-I) envoie toutes les informations comme adresse IP et adresse du routeur,
masque sous-réseau, etc.

Continuez l’installation à la page 20.

Configuration TCP/IP

Ouvrez vos préférences système et cliquez sur «Réseau», pour ouvrir le panneau
de configuration réseau.

Choisissez la configuration «Via DHCP». Le Prestige 650R(-I) envoie toutes les
informations comme adresse IP et adresse du routeur, masque sous-réseau, etc.
A droite cliquez sur «Appliquer».

Continuez l’installation à la page 20.

A. Configuration de votre Mac sous OS 8x/9x A. Configuration de votre Mac sous OS X

19

Dans le navigateur entrez l’adresse
IP par défaut 192.168.1.1 du

Prestige 650R(-I).

Entrez le nom d’utilisateur «admin»
et le mot de passe «1234».

2120

Saisissez les informations de votre
fournisseur dans les champs «User
Name» et «Password». Laissez les
autres champs inchangés.

Ensuite cliquez sur «Next».

(Pour adresse IP fixe entrez «Static

IP Address» et activez «Nailed-Up
Connection».)

Vérifiez les paramètres dans l’écran
affiché ensuite. Pour changer les in­formations du LAN sur le Prestige,
cliquez sur «Change LAN Configu-

ration». Sinon, cliquez sur «Save
Settings».

Config. du routeur, tous les systèmes d’exploit.

Cliquez sur «Wizard Setup» et puis
sur «Next».

Le Prestige teste automatiquement
la connexion aux ordinateurs con­nectés aux ports LAN. Pour tester
la connexion ADSL cliquez sur

«Start Diagnose».

23

Attendez maintenant environ 20 se­condes jusqu’à la fin des tests.

Tous les tests se sont achevés avec
succès. Retournez sur le menu prin­cipal en cliquant sur «Return to

Main Menu».

Si un des tests n’est pas confirmé
avec «OK», votre accès à Internet est
perturbé. Dans ce cas, contactez le
support de votre fournisseur.

Cliquez sur «Advanced Setup» et
«Password». Changez le mot de
passe par défaut 1234. Entrez le
nouveau mot de passe et le confir­mez dans le champ «Retype to

confirm». Cliquez sur «Apply».

La LED d’alimentation électrique (PWR) ne s’allume pas.

Vérifiez que le Prestige est connecté au transformateur, que le transformateur est
connecté avec la prise et que l’interrupteur est à la position «On».

La LED état du système (SYS) ne s’allume pas.

Interrompez le circuit de courant du Prestige en actionnant l’interrupteur pour
l’éteindre et rallumez-le ensuite.

Comment puis-je vérifier l’adresse IP que le Prestige a assignée à mon
ordinateur?

Assurez-vous que le Prestige est allumé, puis mettez en marche votre ordinateur.
Choisissez dans le menu de démarrage «effectuer», insérez «command» et puis
«ipconfig», la configuration TCP/IP de votre ordinateur sera alors affichée. Si le
champ «Adresse IP» montre «0.0.0.0.», vérifiez le câblage.

Je n’arrive pas à localiser mon Prestige.

Vérifiez si le port Ethernet de votre ordinateur et le port LAN du Prestige sont
reliés au même réseau Ethernet. La LED «10M» ou «100M» du Prestige doit être
allumée.

Quel est le mot de passe pour mon Prestige?

Le mot de passe standard est 1234. Veuillez modifier le mot de passe après
l’installation de manière à obtenir une combinaison sûre.

Je n’arrive pas à accéder Internet, la LED DSL ne s’allume pas.

Vérifiez si le Prestige est allumé. Vérifiez si le signal lumineux «DSL» du Prestige
est allumé. S’il ne l’est pas, vérifiez la configuration et le câble ADSL entre
le Prestige et la prise téléphonique (ou séparateur chez RNIS). Si tout ça est
correct, veuillez consulter votre fournisseur.

Puis-je mettre à niveau le Prestige via téléchargement d’un logiciel
depuis le site web ZyXEL?

Connectez-vous au site www.studerus.ch et téléchargez le logiciel sur votre PC
local. Vous pouvez mettre à niveau le microprogramme via Web-GUI. A ce sujet
veuillez vous référer au guide d’utilisation (sur le CD ci-joint).

Dépannage

22
