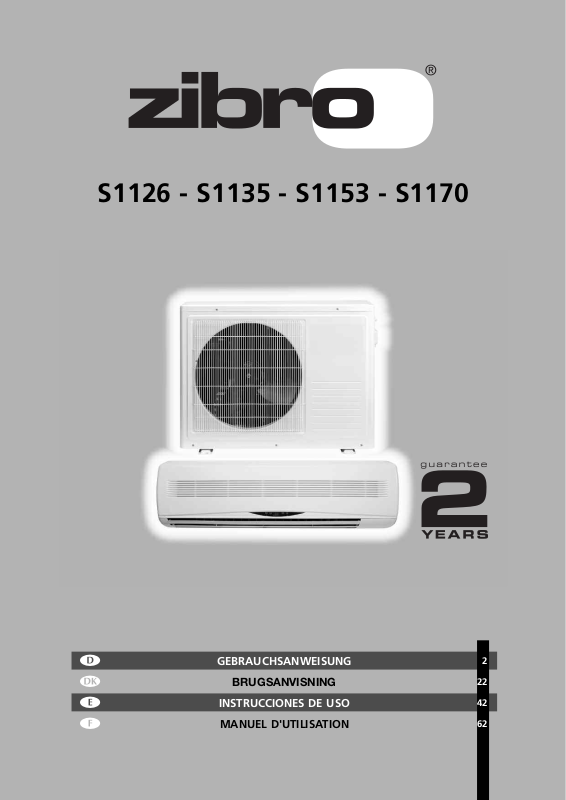

S1126 - S1135 - S1153 - S1170

GEBRAUCHSANWEISUNG

BRUGSANVISNING

INSTRUCCIONES DE USO

MANUEL D'UTILISATION

Sehr geehrte Damen und Herren,

Herzlichen Glückwunsch zum Kauf Ihrer Klimaanlage. Sie haben ein hochwertiges Produkt

erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen die

Klimaanlage vorschriftsmäßig. Lesen Sie daher zunächst diese Gebrauchsanweisung, so dass

Sie wissen, wie Sie die optimale Lebensdauer Ihrer Klimaanlage erreichen.

Wir gewähren stellvertretend für den Hersteller 24 Monate Garantie auf alle auftretenden

Material- und Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit Ihrer Klimaanlage.

Mit freundlichen Grüßen

PVG Inter

Kundendienstabteilung

1. LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2. WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.

national B.V.

INHALT

A Technische Daten Seite 4

B Teile Seite 5

C Vor der Inbetriebnahme Seite 6

D Installation Seite 7

E Bedienung Seite 14

F Wartung Seite 18

G Sicherheit Seite 18

H Fehlersuche und Abhilfe Seite 20

I Garantiebestimmungen Seite 21

A GERÄTEDATEN

Modell S1126 S1135 S1153 S1170

m3/St

430 530 800 1100

75 100 150 200

IP X0

IP X4B3,05B3,45

10-40

Aktive Kohl Filter, Siebfilter

19 / 45

220-240 / 50 /1

rotierend

16-31

Energieeffizienzklasse der Heizfunktion *

EE-Klasse *

EER*

COP *

Schutzklasse Außenteil

Kompressortyp

Fernbedienung

Luftfilter

Schutzklasse Innenteil

Angegebene Werte sind Richtwerte, Änderungen vorbehalten

Kühlkapazität * kW 2,6 3,5 5,3 7,0

Wärmekapazität * kW 2,8 3,7 5,7 7,6

ntfeuchtungskapazität *** L / 24St 25 30 45 60 Energieverbrauch kühlen kW 0,87 1,32 1,82 2,60 Energieverbrauch erwärmen kW 0,83 1,21 1,70 2,60 Spannung V / Hz / Ph Stromstärke (nom.) kühlen A 4,2 6,1 8,4 11,8 Stromstärke (nom.) erwärmen A 4,0 5,7 7,8 11,8 Luftstrom (nom.) ** Für Räume bis **

Gebläsegeschwindigkeiten Positionen Thermostatbereich ºC Umgebungstemperatur ºC

Kältemittel Typ / Gewicht g R410A / 540 R410A / 730 R410A / 1450 R410A / 1900 Druck Ansaug / Ausström bar

Abmessungen Innenteil (B x T x H) mm 718 x 180 x 240 770 x 180 x 240 1033 x 202 x 313 1033 x 202 x 313

Abmessungen Außenteil (B x T x H)

Gewicht Innenteil (netto) kg 7 8 15 15 Gewicht Außenteil (netto) kg 32 34 48 56 Gewicht Innenteil (brutto) kg 9 10 18 18 Gewicht Außenteil (brutto) kg 35 37 55 63 Geräuschpegel Innenteil dB(A) 32-36 34-38 38-42 45-49 Geräuschpegel Außenteil dB(A) 54 55 58 58

mm 700 x 256 x 552 760 x 256 x 552 760 x 256 x 552

860 x 307 x 660

* Konform EN 14511 ** Dient als Richtwert ***

Entfeuchtung bei 32 °C, 80% relative Feuchtigkeit

Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie sie den örtlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei Ihrem Händler.

B TEILE

INNENGERÄT

Lufteinlass

vordere Verkleidung

Notschalter

Display

Luftauslass

Senkrechtes Einstellen

Lamell

Waagerechtes

Einstellen der Lamellen

AUßENGERÄT

Aktivkohlefilter

(Sonderzubehör)

Filter für gesunde Luft

(Sonderzubehör)

Luftfilter

Fernbedienung

Lufteinlass

Abflussschlauch

Hinweis: Abfluss des Kondenswassers beim KÜHLEN oder TROCKNEN

Leitungen

halten) und Netzkabel

(Nicht ent

Luftauslass

Die Abbildungen in dieser Gebrauchsanweisung zeigen die Standardausführung. Die von Ihnen gekaufte Klimaanlage kann von diesem Modell abweichen.

C VOR DER INBETRIEBNAHME

Kontrollieren Sie vor der Inbetriebnahme der Klimaanlage Folgendes.

Einstellung der Fernbedienung

ie Fernbedienung wurde vom Hersteller NICHT auf die Funktion „Nur Kühlen“ oder „Heizen“ eingestellt. Sie müssen diese Funktionen selbst einstellen. Jedes Mal, nachdem neue Batterien in die Fernbedienung eingesetzt wurden, blinkt der Pfeil vor „Heat“ (Heizen) oder „Cool“ (Kühlen) auf dem Display der Fernbedienung. Je nachdem, welche Art von Klimaanlage Sie gekauft haben, müssen Sie die Fernbedienung folgendermaßen einstellen: Drücken Sie auf eine beliebige Taste, wenn der Pfeil vor „Heat“ blinkt. Die Wärmepumpe ist dann eingestellt. Drücken Sie auf eine beliebige Taste, wenn der Pfeil vor „Cool“ blinkt. Jetzt ist nur Kühlen eingestellt. Wenn Sie nicht innerhalb von 10 Sekunden auf eine beliebige Taste drücken, wird die Fernbedienung automatisch auf die Wärmepumpe eingestellt. Die Typen S1126, S1135, S1153 und S1170 sind mit einer Wärmepumpe ausgerüstet.

Wenn die Fernbedienung auf „Nur Kühlen“ eingestellt ist, kann die Heizfunktion NICHT über die Fernbedienung eingestellt werden.

Sicherheitsvorschriften

• Verwenden Sie die richtige Stromversorgung (siehe Typenschild), um schwer wiegenden Störungen,

Gefahr oder Feuer vorzubeugen.

• Sorgen Sie dafür, dass der Stromunterbrecher oder Stecker nicht verschmutzt. Schließen Sie den

Stecker/Stromunterbrecher fachkundig an das Netzkabel an, wenn dies nicht ordnungsgemäß erfolgt, kann ein elektrischer Schlag oder Feuer die Folge sein.

• Schalten Sie das Gerät weder mit dem Stromunterbrecher aus, noch, indem Sie den Stecker aus der

Steckdose ziehen; dies könnte zu Funkenbildung führen und Feuer verursachen.

• Achten Sie darauf, dass sich kein Knoten im Netzkabel befindet. Ziehen Sie nicht am Netzkabel, denn

dadurch könnten Sie das Kabel beschädigen, wodurch Sie einen elektrischen Schlag bekommen oder Feuer verursachen könnten.

• Stecken Sie nie einen Stock oder Ähnliches in das Gerät. Das Gebläse läuft auf hohen Touren und

könnte Verletzungen verursachen.

• Es ist schlecht für Ihre Gesundheit, wenn der kalte Luftstrom längere Zeit auf Sie gerichtet ist. Es

empfiehlt sich daher, den Luftstrom frei in den Raum strömen zu lassen.

• Schalten Sie bei einer Störung das Gerät über die Fernbedienung aus und ziehen Sie erst danach den

Stecker aus der Steckdose.

• Führen Sie selbst keine Reparaturen durch. Unsachgemäß ausgeführte Reparaturen können zu einem

elektrischen Schlag o. Ä. führen.

• Sorgen Sie dafür, dass Gasherde und Gasöfen nicht im Luftstrom stehen.

•

Bedienen Sie die Tasten niemals mit nassen Händen.

• Stellen Sie nichts auf dem Außengerät ab.

• Der Benutzer ist für den Erdanschluss zuständig. Dieser muss von einem Elektrofachmann gemäß den

ör

tlichen Vorschriften vorgenommen werden.

D INSTALLATION

Installationszeichnung

Die Entfernung zur Wand muss mindestens 50 mm betragen.

Die Entfernung zur Decke muss mindestens 50 mm betragen.

Die Entfernung zur Wand muss mindestens 50 mm betragen.

Die Entfernung zwischen

Die Entfernung zwischen Lufteinlass und Wand muss mindestens 250 mm betragen.

Die Entfernung zwischen Luftaustritt und W mindestens 500 mm betragen.

- Die oben stehende Abbildung ist eine vereinfachte Darstellung des Geräts, die folglich von dem von Ihnen gekauften Gerät abweichen kann.

- Die Installation muss von einem staatlich geprüften Elektriker gemäß den örtlich gelten den Vorschriften ausgeführt werden.

and muss

Lufteinlass und W muss mindestens 250 mm betragen.

min. 250 mm

and

Anschluss des Netzkabels

Verkabelung zwischen Innen- und Außengerät:

1. Entfernen Sie die Kunststoffhaube des Innengeräts.

2. Schließen Sie das Gerät anhand des (am Innengerät angebrachten) Kabelplans an.

. Setzen Sie die Haube wieder auf. Achten Sie darauf, dass

sich B außen befindet (siehe Abbildung).

Wahl des richtigen Standorts

In der Nähe des Luftaustritts dürfen sich keine Hindernisse befinden, so dass der Luftstrom ungehindert in den Raum austreten kann. Die Leitungen und das Loch in der Wand müssen an einer zugänglichen Stelle angebracht werden können. Achten Sie auf ausreichende Entfernung zwischen dem Gerät, der Decke und der Wand (siehe Kapitel D). Die Luftfilter müssen sich einfach herausnehmen lassen. Gerät und Fernbedienung müssen sich mindestens in einer Entfernung von 1 Meter zu Fernsehgerät, Radio u.ä. befinden. Neonröhren können Störungen verursachen, sorgen Sie daher für ausreichende Entfernung. Stellen Sie nichts in die Nähe des Lufteinlasses, denn die angesaugte Luft muss freien Zugang zum Gerät haben. Die Wand muss so stark sein, dass sie das Gewicht des Geräts tragen kann, die Wandkonstruktion darf keine Geräuschverstärkung oder Vibrationen verursachen.

Installationszeichnung

Innengerät

max. 15m (S1135,

10m (S1126) bzw.

Leitungen max.

S1153, S1170).

ordere

v Verkleidung

Anschlusskle mme (innen)

Gehäuse

Nicht höher als 5 m

Außengerät

Standort des Außengeräts

Bringen Sie das Außengerät an einem gut zugänglichen und gut belüfteten Ort an; nicht an einer Stelle, an dem zum Beispiel die Gefahr eines Gaslecks besteht. Halten Sie die erforderliche Entfernung zur Wand ein. Setzen Sie das Außengerät nicht fetthaltigem Schmutz oder salziger Seeluft aus und bringen Sie es nicht in der Nähe von Gasabfuhrrohren an. Bringen Sie das Außengerät nicht an der Straßenseite an, damit es nicht durch Spritzwasser beschädigt werden kann. Sorgen Sie dafür, dass das Gerät auf einem festen Sockel steht, um Geräuschverstärkung zu verhindern. Die Luft muss ungehinder

t ausströmen können.

Außengerät

Nicht höher als 5 m

Innengerät

Leitungen max. 10m

S1170).

15m (S1135, S1153,

(S1126) bzw. max.

INSTALLATION DES INNENGERÄTS

1. Installation der Montageplatte

- Bringen Sie die Montageplatte an der Stelle an, an der Sie das Innengerät aufhängen wollen. B

erücksichtigen Sie dabei den Verlauf der Leitungen.

- Richten Sie die Montageplatte mit Hilfe einer Wasserwaage oder eines Bleilots waagerecht aus.

- Bohren Sie für die Befestigung der Platte 32 mm tiefe Löcher.

- Stecken Sie die Kunststoffdübel in die Löcher und schrauben Sie die Platte mit Blechschrauben fest.

- Kontrollieren Sie, ob die Montageplatte fest hängt und bohren Sie das Loch für die Leitungen.

Hinweis: Die Form der Montageplatte ist modellabhängig, das Installationsverfahren ist jedoch für alle Modelle das Gleiche.

2. Bohren des Lochs für die Leitungen

- Bestimmen Sie anhand des Bohrlochs in der Montageplatte die Position des Durchführungslochs für die Leitungen an der Wand.

- Bohren Sie das Loch in die Wand. Achten Sie darauf, dass das Loch nach außen hin leicht nach unten geneigt ist.

- Setzen Sie zum Schutz der Wand eine Steckmuffe in das Loch.

3. Installation der Leitungen für das Innengerät

- Stecken Sie die Leitungen (Gas und Flüssigkeit) und Kabel von außen durch das Loch oder, falls Sie das Innengerät zuerst installiert haben: von innen nach außen.

- Machen Sie eine Aussparung, die der Richtung der Leitungen entspricht.

Hinweis: Machen Sie Aussparung 1, 2 oder 4, je nach der gewählten Position für das Loch im Innengerät.

- Montieren Sie nach dem Anschließen der Leitungen den Abflussschlauch. Schließen Sie anschließend die Netzkabel an. Isolieren Sie dann die Leitungen, Kabel und den Abflussschlauch.

Isolieren der Rohrverbindungen: Sie es mit V

inylband.

Isolieren Sie die Verbindungsstücke mit Isoliermaterial und umwickeln

Maße der Leitung

Anziehdreh-

moment

Mutterngröße

hermische Isolierung der Leitung:

a. Bringen Sie den Abflussschlauch unter die

Leitung.

b. Verwenden Sie mindestens 6 mm dickes

Isoliermaterial.

Der Abflussschlauch muss leicht nach unten geneigt sein, damit die Feuchtigkeit leicht abfließen kann.

Netzkabel

Netzkabel 1 (Wärmepumpe)

roßes Rohr

Isolierleitung

leines

k Rohr

Achten Sie darauf, dass der Abflussschlauch nicht gedreht ist oder hervorsteht und das Ende darf nicht im Wasser hän-

erdrahtung der Auftaure-

V gelung (Wärmepumpe)

Abflussschlauch

lebeband

gen. Wenn die Abflussleitung mit einem Schlauch verlängert wird, muss der Teil, der am Innengerät entlang läuft, isoliert werden.

- Wenn die Leitungen sich an der rechten Seite befinden, müssen Leitung, Netzkabel und Abflussleitung isoliert werden und mit einer Rohrschelle an der Rückseite des Innengeräts befestigt werden.

Hier hindurchstecken

Montageplatte

Rohrschelle

Montageplatte

Rohrschelle

A. Bringen Sie die Rohrschelle in der Rille an. B. Drücken Sie dann die Schelle auf der Montageplatte fest.

erbinden der Leitungen

a. Verbinden Sie die Leitungen des Innengeräts mit zwei

wenden Sie den richtigen

Schraubenschlüsseln. V Anziehdr

ehmoment, damit Leitung, V

erbindungsstücke und Muttern nicht verformt oder beschädigt werden. Ziehen Sie alles zunächst handfest an und ziehen Sie dann alles

mit den Schraubenschlüsseln an.

Modell

S1126, S1135, S1153 Liquid Side (ø6 or 1/4 inch) 1.8 kg.m 17 mm

S1170 Liquid Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1126 Gas Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1135, S1153 Gas Side (ø12 or 1/2 inch) 5.5 kg.m 24 mm

S1170 Gas Side (ø16 or 5/8 inch) 7.5 kg.m 27 mm

Montageplatte

Hier festhaken

. Anschließen des Kabels

- Innengerät Schließen Sie das Netzkabel an das Innengerät an, indem Sie die Kabel zu den Geräten in der richtigen Reihenfolge

ordere Verkleidung

Anschlussleiste (innen)

an die Klemmen in der Anschlussleiste anschließen. Die F

arbe der Kabel und die Bezeichnung an den Klemmen

Bodenplatte

muss übereinstimmen.

Innengerät

ehäuse

Hinweis: Bei manchen Modellen muss die Haube abgenommen werden, damit die Kabel angeschlossen werden können.

- Außengerät

1. Entfernen Sie die Klappe des Geräts, indem Sie die

Schraube lösen. Schließen Sie die Drähte folgender-

Abdeckplatte für Anschlussleisten (innen)

maßen an die Klemmen auf der Klemmenleiste an.

2. Klemmen Sie das Netzkabel an die Klemmenleiste.

Außengerät

3. Setzen Sie die Klappe wieder ein und schrauben Sie

sie fest.

4. Setzen Sie bei dem Gerät S1170 einen zugelassenen Stromunterbrecher zwischen die Stromquelle

und das Gerät. Installieren Sie einen geeigneten Hauptschalter.

Den Abbildungen liegt die Standardausführung zu Grunde. Die von Ihnen gekaufte Klimaanlage kann von diesem Modell abweichen.

Warnung:

1. Schließen Sie die Klimaanlage immer an einen gesonderten Stromkreis an. Zum Anschließen der

Kabel siehe den Plan innen an der Abdeckplatte.

2. Kontrollieren Sie, ob die Kabeldicke den Vorschriften entspricht (siehe die unten stehende Tabelle).

3. Kontrollieren Sie, ob alle Kabel richtig fest sitzen.

4. Installieren Sie einen Erdschlussschalter.

Hinweis: Alle verwendeten Kabel müssen den örtlichen Vorschriften entsprechend zugelassen sein.

Kabeldaten

S1126 S1135 S1153

S1170

Netzkabel Anschluss des Netzkabels

chmesser

Dur

chmesser

Anschluss von Netzkabel 1 (Wärmepumpe)

Dur

chmesser

INSTALLATION DES AUßENGERÄTS

1. Montieren Sie den Abflussausgang und den Abflussschlauch (nur bei Modellen mit Wärmepumpe). Wenn das Innengerät auf Heizen eingestellt ist, tropft K

ondenswasser aus dem Außengerät. Montieren Sie einen Abflussausgang und einen Abflussschlauch, damit das Wasser problemlos ablaufen kann. Montieren Sie den Abflussausgang und die Gummi-Unterlegscheibe an die Bodenplatte des Außengeräts (siehe Abb.).

2. Installation und Montage des Außengeräts Befestigen Sie das Gerät mit Schrauben auf einem festen ebenen Untergrund. Montieren Sie das Gerät besonders fest, damit es auch starken Wind und Schwingungen übersteht.

3. Anschließen der Leitungen des Außengeräts Entfernen Sie die Kappen vom Zwei- und Dreiwegeventil. Schließen Sie die Leitungen einzeln mit dem betreffenden Anziehdrehmoment an.

4. Kabelanschluss des Außengeräts (siehe vorige Seite).

Vakuumentleerung des Leitungssystems

Luft und Feuchtigkeit, die nach der Installation im Leitungssystem zurückbleiben, können den Kompressor beschädigen. Nach dem Anschluss der Innen- und Außeneinheit sind Luft und Feuchtigkeit mithilfe einer Vakuumpumpe zu entfernen (siehe unten).

Vakuumpumpe

Dreiwegeventilplan

. Lösen Sie das Zwei- und Dreiwegeventil und entfernen Sie die Kappen.

2. Lösen Sie die Zufuhrleitung und entfernen Sie die Kappe.

3. Schließen Sie den Flexoschlauch der Vakuumpumpe an die Zufuhrleitung an.

4. Lassen Sie die Vakuumpumpe 10 – 15 Minuten laufen, bis ein absoluter Druck von 10 mm Hg aufgebaut ist.

. Schließen Sie den Niederdruckknopf auf der Vakuumpumpe, während die Pumpe noch läuft. Schalten

Sie dann die Pumpe aus.

6. Öffnen Sie das Zweiwegeventil (1/4-Drehung) und schließen Sie es nach 10 Sekunden wieder. Kontrollieren Sie alle Verbindungen mit flüssiger Seife oder einem elektronischen Lecksuchgerät.

7. Drehen Sie das Zwei- und Dreiwegeventil in den Betriebszustand. Koppeln Sie den Schlauch von der Vakuumpumpe ab.

8. Setzen Sie alle Kappen wieder auf und ziehen Sie sie an.

Hinweis:

- Lesen Sie diese Gebrauchsanweisung durch, bevor Sie mit der Installation beginnen.

- Stellen Sie sicher, dass keine Luft im Kühlsystem zurückbleibt und dass kein Kühlmittel austritt.

- Testen: Führen Sie nach der Installation der Klimaanlage einen Probelauf durch und notieren Sie die Daten hinsichtlich des Betriebs.

- Sicherung der Innengerätsteuerung für die Typen S1126 und S1135: 50T, zulässiger Wert 3,15 A, T, 250V. Für die Typen S1153 und S1170: 3,15A, T, 250V

- Die Sicherung für das gesamte Gerät muss für die maximale Leistung ausgelegt sein.

- Der Stecker muss frei zugänglich sein, damit das Gerät in Notfällen sofort ausgeschaltet werden kann. Wenn kein freier Zugang besteht, muss an einer gut zugänglichen Stelle ein doppelpoliger Hauptschalter installiert werden.

E BEDIENUNG

Bedienung und display

STROM-KONTROLLLEUCHTE Brennt, wenn die Stromzufuhr angeschlossen ist.

SCHLAFBETRIEB-KONTROLLLEUCHTE Brennt, wenn diese Funktion aktiv ist.

SIGNALEMPFÄNGER Empfängt das Signal von der Fernbedienung.

ZEIT-KONTROLLLEUCHTE Brennt während der eingestellten Zeit.

BETRIEBSANZEIGE Brennt, wenn das Gerät in Betrieb ist.

NOTSCHALTER Zur Betätigung des Geräts, wenn die Fernbedienung nicht funktioniert.

Einstellen des automatischen Neustarts

Das Gerät ist werksseitig auf automatischen Neustart eingestellt.

Nach einer Unterbrechung der Stromversorgung nimmt das Gerät den Betrieb in der zuletzt eingestellten Funktion wieder auf.

Die Form und die Position der Schalter und Leuchten können für jedes Modell anders ein, die Funktionen sind jedoch identisch.

Fernbedienung

Die Fernbedienung sendet Signale zum System. Hinweis: Im Folgenden werden die verschiedenen Betriebsarten und die betreffenden Funktionen beschrieben.

Taste AUF (Taste ZU KALT) Zum Erhöhen der eingestellten Raumtemperatur oder zum Verlängern der Zeit.

Zum Ein- oder Ausschalten des Schlafbetriebs.

Zum Aktivier

Zum Senken der eingestellten Raumtemperatur

en der Zeitgeber-Funktion.

Zur Wahl der Betriebsart: Feel,

Cool, Dry, Fan und Heat.

Taste NIEDER (Taste ZU WARM)

oder zum Verkürzen der Zeit.

Taste SLEEP

Taste TIMER

Taste MODE

Bedientaste FAN Zur Wahl der Gebläsegeschwindigkeit des Innengeräts: automatisch, hoch, mittel oder niedrig.

Bedientaste Horizontale Lamelle Zum Einstellen der Richtung der Luftströmung.

Taste ON/OFF Zum Ein- und Ausschalten des Geräts.

Einlegen der Batterien

Schieben Sie den Batteriefachdeckel in die Pfeilrichtung. Legen Sie neue Batterien ein und achten Sie dabei darauf, dass die Richtung mit den Markierungen im Batteriefach für den Plus- (+) und Minuspol (-) übereinstimmt. Schieben Sie den Batteriefachdeckel wieder zurück.

Hinweis: Verwenden Sie 2 LR03 AAA (1,5 Volt) Batterien. Verwenden Sie keine aufladbaren Batterien. Wenn das Display schwächer wird, müssen Sie neue Batterien einlegen. Nehmen Sie Batterien desselben Typs (siehe oben).

Aufbewahren der Fernbedienung und Tipps zur Benutzung

Die Fernbedienung kann in einen Halter, der an einer Wand befestigt ist, gestellt werden.

Hinweis: Der Halter für die Fer

Benutzung der Fernbedienung

Richten Sie die Fer

nbedienung auf den Signalempfänger am

nbedienung ist ein Sonderzubehör.

Signal

empfänger

Innengerät der Klimaanlage. Auf diese Weise können Sie die Klimaanlage aus einer Entfernung von bis zu 7 Metern bedienen.

BEDIENUNGSANLEITUNG

unter 20 °C

23 °C

Verfahren für die Betriebsart FEEL

Wenn FEEL eingestellt ist, wird die Betriebsart (HEATING, DRY, FAN, COOLING) automatisch gewählt; dies erfolgt in Abhängig-keit von der R

aumtemperatur zum Zeitpunkt der Wahl.

Richten Sie die Fernbedienung auf die Klimaanlage.

1. Einschalten Drücken Sie auf die Taste ON/OFF. Wenn das Gerät ein Signal empfängt, brennt die Kontrollleuchte RUN des Innengeräts.

Wenn das Gerät nicht in der Betriebsart FEEL steht.

2. Aktivieren der Betriebsart FEEL Drücken Sie auf die Betriebswahltaste MODE. Stellen Sie die Betriebsart auf FEEL um.

Die Betriebsart und die Temperatur werden über die Innentemperatur bestimmt.

Innentemperatur Betriebsart Erwünschte Temperatur

Heizen für Typ „Wärmepumpe“

Gebläse für Typ „Nur Kühlen“

20 – 26 °C Trocknen (DRY) 18 °C über 26 °C Kühlen (COOLING) 23 °C

3. Einstellen der Temperatur Drücken Sie auf die Taste Wenn die Taste Wenn die Taste

g gedrückt wird, erhöht sich der Wert der eingestellten Temperatur um 1 °C. h gedrückt wird, sinkt der Wert der eingestellten Temperatur um 1 °C.

g oder h.

Hinweis:

• Im “Feel Mode” wird keine Temperatur angezeigt.

• Es kann sein, dass das Gerät in Betrieb ist, aber keine Luft ausgeblasen wird.

• Wenn die Betriebsart geändert wurde, läuft das Gerät nicht immer sofort an.

Betriebsart TIMER

Mit dem TIMER-Schalter können Sie das Gerät zeitverzögert einschalten, sodass es bei Ihrer Rückkehr bereits angenehm warm ist. Nachts können Sie den Timer gegebenenfalls ausschalten.

Einstellen des Zeitgebers

Damit sich die Klimaanlage zum gewünschten Zeitpunkt einschaltet, müssen Sie folgendermaßen vorgehen (die Fer

1. Drücken Sie auf die Zeitgebertaste.

2. Wählen Sie die gewünschte Betriebsart, indem Sie auf die Betriebsarttaste MODE drücken.

nbedienung und die Klimaanlage sind ausgeschaltet):

Wählen Sie die gewünschte Temperatur, indem Sie auf die Taste gh drücken. (Dies ist jedoch nur möglich, wenn die Betriebsar

t „Cool“ oder „Heat“ gewählt wur

de.)

. Wählen Sie die Gebläsegeschwindigkeit (low (niedrig), medium (mittel) oder high(hoch)) oder

Automatikbetrieb (nur möglich, wenn die Betriebsart „Feel“, „Cool“ oder „Heat“ gewählt wurde), indem Sie auf die Taste FAN drücken. In der Betriebsart DRY läuft das Gebläse immer im Automatikbetrieb.

5. Durch Betätigen der Taste „Swing“ können Sie die Swing-Funktion ein- oder a

usschalten.

6. Drücken Sie auf die Zeitgebertaste TIMER („h“ blinkt).

7. Wählen Sie über die Taste (Zwischen 0 und 10 Uhr können Sie die Zeit auf jede halbe Stunde einstellen, zwischen 10 und 24 Uhr können Sie die Zeit auf jede volle Stunde einstellen.)

8 Drücken Sie auf die Zeitgebertaste TIMER („h“ hört auf zu blinken), dann

erscheint die eingestellte Zeit auf dem Display.

9. Wenn Sie die gewählten Daten aus dem Speicher löschen möchten, drücken Sie erneut auf die Zeitgebertaste TIMER.

Hinweis: Wenn beim Programmieren der Zeitgeberfunktion keine Tasten gedrückt werden, schaltet sich die Fernbedienung nach 10 Sekunden automatisch aus.

Damit sich die Klimaanlage zum gewünschten Zeitpunkt ausschaltet, müssen Sie folgendermaßen vorgehen (die Fernbedienung und die Klimaanlage sind ausgeschaltet):

1. Drücken Sie auf die Zeitgebertaste.

2. Wählen Sie über die Taste Uhr können Sie die Zeit auf jede halbe Stunde einstellen, zwischen 10 und 24 Uhr können Sie die Zeit auf jede volle Stunde einstellen.)

3. Drücken Sie auf die Zeitgebertaste TIMER („h“ hört auf zu blinken), dann erscheint die eingestellte Zeit auf dem Display.

4. Wenn Sie die gewählten Daten aus dem Speicher löschen möchten, drücken Sie erneut auf die Zeitgebertaste TIMER.

gh die Zeit, zu der die Klimaanlage anspringen soll.

gh die Zeit, zu der sich die Klimaanlage ausschalten soll. (Zwischen 0 und 10

Hinweis: Wenn beim Programmieren der Zeitgeberfunktion keine Tasten gedrückt werden, schaltet sich die Fernbedienung nach 10 Sekunden automatisch aus.

Hinweis: Wenn „h“ blinkt und Sie auf die Taste ON/OFF drücken, erscheint die eingestellte Zeitauf dem Display. Jetzt können Sie die Zeit mit der Taste erscheint die Zeit erneut und kann jetzt auch geändert werden. Wenn die Zeitgebertaste erneut gedrückt wird, werden die Daten gespeichert und im Display wird die restliche Zeit angezeigt, die die Klimaanlage noch in Betrieb ist.

* Wenn statt der Zeitgebertaste die Taste ON/OFF/RUN gedrückt wird, wird die Fernbedienung ausgeschaltet.

Hinweis

Prüfen Sie, ob die Zeit-Kontrollleuchte des Innengeräts brennt, nachdem der Zeitgeber

Drücken Sie auf die Zeitgebertaste, um die Einstellungen auf dem Display zu kontrollieren.

eingestellt wur

de.

gh ändern. Wenn die Zeitgebertaste gedrückt wird,

F WARTUNG

Reinigen der vorderen Verkleidung

1 Schalten Sie zunächst das Gerät aus und ziehen Sie dann den Stecker aus der

Steckdose.

Ziehen Sie die vordere Verkleidung an den mit „a“ gekennzeichneten Stellen nach vorn.

3 Reinigen Sie das Gerät mit einem trockenen weichen Lappen.

Hartnäckigen Schmutz entfernen Sie mit handwarmem Wasser (max. 30 °C).

4 Verwenden Sie zum Entfernen von Schmutz nie flüchtige Stoffe wie Benzin

oder ein Scheuermittel.

5 Spritzen Sie nie Wasser auf das Innengerät.

Es besteht die Gefahr eines elektrischen Schlags!

6 Bringen Sie die vordere Verkleidung wieder an und schließen Sie sie, indem

Sie sie an den mit „b“ gekennzeichneten Stellen herunterdrücken.

Reinigen des Luftfilters

Der Luftfilter muss regelmäßig gereinigt werden. Gehen Sie dazu folgendermaßen vor: 1 Schalten Sie das Gerät ganz aus.

- Öffnen Sie die vordere Verkleidung.

- Ziehen Sie den Filter vorsichtig am Griff nach vorn.

- Schieben Sie den Filter am Griff aus dem Gerät.

2 Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein. Hartnäckigem Schmutz entfernen Sie, indem

Sie den Filter in handwarmem Wasser mit Abwaschmittel reinigen. Lassen Sie den Filter nach dem Reinigen an einem nicht der Sonne ausgesetzten Ort vollständig trocknen.

3 Schließen Sie die vordere Verkleidung. Wenn die Klimaanlage in einem extrem staubigen Raum benutzt

wird, muss sie alle zwei Wochen gereinigt werden.

G SICHERHEIT

Betriebszustand

In den folgenden Fällen kann die Schutzvorrichtung ausgelöst werden und das Gerät ausschalten.

Heizen

Außentemperatur von über 24 °C. Außentemperatur von unter -7 °C. Raumtemperatur von über 27 °C.

Kühlen

Außentemperatur von über 43 °C. Raumtemperatur von unter 21 °C.

Trocknen

Raumtemperatur von unter 18 °C.

arnung

Wenn das Klimagerät bei einer relativen Luftfeuchtigkeit von über 80 % – etwa bei geöffneten

Lärmschutz

- Stellen Sie die Klimaanlage auf einem festen Untergrund auf, um zu verhindern, dass sie übermäßig viel

- Bringen Sie das Außengerät so an, dass durch die ausgeblasene Luft keine Lärmbelästigung für die

- Sorgen Sie dafür, dass sich im Strom der austretenden Luft des Außengeräts keine Hindernisse befin-

Schutzvorrichtungen

1. Die Schutzvorrichtung schaltet das Gerät in folgenden Fällen aus:

2. Wenn das Gerät durch Auslösen der Schutzvorrichtung ausgeschaltet wurde, müssen Sie auf die Taste

Fenstern oder Türen – in der Funktion COOLING (Kühlen) oder DRY (Entfeuchten) betrieben wird, kann aus dem Luftauslass der Inneneinheit Wasser tropfen.

Lärm erzeugt.

Nachbarn entsteht.

den, denn dadurch würde mehr Lärm erzeugt.

- Nach einer Unterbrechung des Betriebs oder dem Ändern der Funktion bei eingeschaltetem Gerät. In

diesen Fällen müssen Sie mindestens 3 Minuten warten, bevor Sie die Klimaanlage wieder einschalten.

- Wenn der Stecker in die Steckdose gesteckt und das Gerät sofort eingeschaltet wird. In dem Fall

schaltet sich das Gerät mit einer Verzögerung von 20 Sekunden ein.

ON/OFF drücken, um das Gerät wieder einzuschalten. Stellen Sie den Zeitgeber erneut ein.

Kontrolle

Nach längerer Benutzung muss die Klimaanlage hinsichtlich folgender Punkte kontrolliert werden:

- Überhitzung von Netzkabel und Stecker. Riecht es verbrannt?

- Ungewöhnliche Geräusche oder ungewöhnlich starkes Vibrieren des Geräts?

- Leck Wasser aus dem Innengerät?

- Steht das Metallgehäuse unter Strom?

Schalten Sie die Klimaanlage in den obigen Fällen aus! Es wird empfohlen, das Gerät mindestens alle fünf Jahre von einem anerkannten Installateur überprüfen zu lassen.

Kennzeichen der Betriebsart HEIZEN

Vorheizen

Nach dem Einschalten der Heizfunktion HEATING dauert es ca. 2 – 5 Minuten, bis Luft aus dem Innengerät strömt.

Nachheizen

Nach dem Ausschalten der Heizfunktion HEA

Auftauen

Währ

end des Heizbetriebs taut das Gerät automatisch auf, um optimalen Betrieb zu gewährleisten. Dieses Verfahren dauert normalerweise 2 – 10 Minuten. Während des Auftauens stoppt das Gebläse. Nach dem Auftauen schaltet sich die Heizfunktion automatisch wieder ein.

TING läuft das Gebläse des Innengeräts noch ca. 2 – 5 Minuten lang.

H FEHLERSUCHE UND ABHILFE

roblem

rsach / Abhilfe

Der Stecker steckt nicht richtig in der Steckdose.

ie Batterien der Fernbedienung sind leer.

ie Schutzfunktion wurde aktiviert oder die Sicherung ist

durchgebrannt.

Sind die Lufteinlässe oder auslässe versperrt?

Ist die Temperatur richtig eingestellt?

Ist der Luftfilter verschmutzt?

Bedienung funktioniert nicht einwandfrei.

Eine Störung (durch Entladung statischer Elektrizität, Störung der Stromversorgung) funktioniert das Gerät nicht einwandfrei. Ziehen Sie in dem Fall den Stecker aus der Steckdose und stecken Sie ihn nach 2 – 3 Sekunden wieder in die Steckdose.

Gerät reagiert nicht sofort.

Ändern der Betriebsart während des Betriebs: es dauert 3 Minuten, bis die neue Betriebsart aktiv ist.

Merkwürdiger Geruch.

Der Geruch stammt möglicherweise nicht von der Klimaanlage, sondern von Möbeln, Zigaretten o. Ä. Das Einheit bläst die angesaugte Luft wieder aus.

Dies wird vom Kältemittel im Klimagerät verursacht und ist kein Zeichen für eine Störung.

Geräusch des Auftauens im Heizbetrieb.

Knackendes Geräusch.

Durch Temperaturschwankungen bedingtes Zusammenziehen oder Ausdehnen der vorderen Verkleidung des Innengeräts verursacht dieses Geräusch.

Es tritt Nebel aus dem Luftaustritt aus.

Nebel entsteht, wenn die Luft im Raum stark abkühlt, weil während des Kühlbetriebs oder des Trocknens kalte Luft in den Raum geblasen wird.

Die rote Kompressor-Kontrollleuchte brennt ununterbrochen und das Gebläse des Innengeräts läuft nicht mehr.

Das Gerät schaltet vom Heizbetrieb auf Auftaubetrieb um. Die Kontrollleuchte erlischt nach spätestens 10 Minuten und das Gerät schaltet wieder auf Heizbetrieb.

Keine gekühlte oder erwärmte Luft. Geräusch fließenden Wassers.

erät funktioniert nicht.

Die folgenden Probleme werden nicht immer durch eine Störung verursacht. Kontrollieren Sie dies bitte, bevor Sie den Kundendienst anrufen.

I GARANTIEBEDINGUNGEN

Sie erhalten 24 Monate ab dem Kaufdatum Garantie auf die Klimaanlage. Innerhalb dieses Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben. Dabei gelten folgende Bedingungen:

•

Alle weiteren Ansprüche auf Schadenersatz, einschließlich Folgeschäden lehnen wir ausdrücklich ab.

• Die Reparatur oder das Auswechseln von Teilen während der Garantiefrist führt nicht zu einer

Verlängerung des Garantieanspruchs.

• Die Garantie gilt nicht, wenn Änderungen am Gerät vorgenommen, andere als Originalteile eingebaut

oder Reparaturen durch Dritte ausgeführt wurden.

• Die Garantie erstreckt sich nicht auf Teile, die dem normalen Verschleiß unterliegen, wie z.B. der Filter.

• Die Garantie gilt ausschließlich bei Vorlage der mit dem Datum versehenen, Originalquittung, an der

keine Änderungen vorgenommen wurden.

• Die Garantie gilt nicht bei Schaden, der durch Vernachlässigung oder durch Handlungen entstanden

ist, die nicht der Gebrauchsanweisung entsprechen.

• Die Versandkosten und das Risiko des Einschickens der Klimaanlage oder deren Teilen gehen

grundsätzlich zu Lasten des Käufers.

Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunächst immer gründlich in der Gebrauchsanweisung nachzulesen. Wenn Sie dort keine Lösung finden, können Sie die Klimaanlage bei Ihrem Händler zur Reparatur bringen.

Kære kunde,

Til lykke med anskaffelsen af Deres klimaanlæg. De har købt et kvalitetsprodukt, som De vil

have glæde af i mange år, såfremt De bruger klimaanlægget med omtanke. Læs derfor

først denne brugsanvisning, så De opnår en optimal levetid for Deres klimanlæg. På vegne

af fabrikanten giver vi Dem 24 måneders garanti på alle forekommende materiale- og

fabrikationsfejl. Vi ønsker, at De får stor glæde af Deres

klimaanlæg.

Med venlig hilsen

PVG Scandinavia A/S

Kundeservice

1. LÆS FØRST BETJENINGSVEJLEDNINGEN

2. I TVIVLSTILFÆLDE HENVEND DEM TIL DERES FORHANDLER

INDHOLDSFORTEGNELSE

A Tekniske data side 24

B Dele side 25

C Før ibrugtagning side 26

D Anvisninger om installation side 27

E Anvisninger om brugen side 34

F Vedligeholdelse side 38

G Sikkerhed side 38

H Afhjælpe problemer side 40

I Garantibetingelserne side 41

A TEKNISKE DATA

m3/time

430 530 800 1100

75 100 150 200

Tryk sugning / udledning bar

IP X0

IP X4

10-40

Aktive Kulfilter, Skærm filter

3,05B3,45

19 / 45

16-31

Model

220-240 / 50 /1

rotary

EE klasse *

EER *

Relativt energiforbrug til opvarmning *

COP *

Kompressor type

Fjernbetjening

Luftfilter

Beskyttelsesklasse inderdel

Beskyttelsesklasse yderdel

Oplyste værdier er indikative, Ændringer forbeholdes

S1126 S1135 S1153 S1170

Kølekapacitet * kW 2,6 3,5 5,3 7,0

Opvarmingskapacitet * kW 2,8 3,7 5,7 7,6

ffugtningskapacitet *** L / 24timer 25 30 45 60 Energiforbrug afkøling kW 0,87 1,32 1,82 2,60 Energiforbrug opvarmning kW 0,83 1,21 1,70 2,60 Strømforsyning afkøling V / Hz / Ph Strømstyrke (nom.) afkøling A 4,2 6,1 8,4 11,8 Strømstyrke (nom.) opvarmning A 4,0 5,7 7,8 11,8 Luftcirkulation (nom.) ** Til rum på op til **

Ventilatorhastigheder Positioner Temperaturområde termostat ºC Virkningstemperatur ºC

Kølemiddel type / vægt g R410A / 540 R410A / 730 R410A / 1450 R410A / 1900

Mål inderdel (bxdxh) mm 718 x 180 x 240 770 x 180 x 240 1033 x 202 x 313 1033 x 202 x 313 Mål yderdel (bxdxh) mm 700 x 256 x 552 760 x 256 x 552 760 x 256 x 552 860 x 307 x 660 Vægt inderdel (netto) kg 7 8 15 15 Vægt yderdel (netto) kg 32 34 48 56 Vægt inderdel (brutto) kg 9 10 18 18 Vægt yderdel (brutto) kg 35 37 55 63 Støjniveau inderdel dB(A) 32-36 34-38 38-42 45-49 Støjniveau yderdel dB(A) 54 55 58 58

* i overensstemmelse med EN14511 ** Kun vejledende ***

Minimumsaffugtningsværdien i liter pr. 24 timer ved en relativ fugtighed på 80% og en temperatur på 32°C.

Elektrisk affald bør ikke smides ud sammen med husholdningsaffaldet. Indlever det venligst til et genbrugsanlæg. Spørg de lokale myndigheder eller forhandleren til råds angående

ug.

genbr

B DELE

DEN INDVENDIGE ENHED

Luftindtag

Frontpanel

Nødknap

Display

Luftudstrømning

Lodret indstillede

lameller

Vandret

indstillede lameller

DEN UDVENDIGE ENHED

Aktivt kulstoffil-

ter (valgmulighed)

Filter for sund luft

(valgmulighed)

Luftfilter

Fjernbetjening

Luftindtag

Udledningsslange*

Ledninger (eks-

klusive) og

forsyningskabel

Luftudstrømning

Illustrationerne i denne brugsanvisning er baseret på en standardmodel. Den air

* Bemærkning: Udledning af kondensvand under AFKØLING eller TØRRING

conditioner, du har købt, kan være en anden model.

C FØR IBRUGTAGNINGEN

Før denne airconditioner tages i brug, skal følgende kontrolleres og indstilles.

Indstilling af fjernbetjening

jernbetjeningen er fra fabrikken IKKE indstillet til funktionen kun at køle eller varme, disse funktioner skal du selv indstille. Hver gang når batterierne til fjernbetjeningen er blevet udskiftet, blinker pilen for “Heat” eller “Cool” på displayet på fjernbetjeningen. Afhængigt af, hvilken type airconditioner du har købt, skal fjernbetjeningen indstilles som følger: Tryk på en vilkårlig knap, hvis pilen for “Heat” blinker, varmepumpen er indstillet. Tryk på en vilkårlig knap, hvis pilen for “Cool” blinker, kun afkøling er indstillet. Hvis du ikke trykker på en vilkårlig knap inden 10 sekunder, indstilles fjernbetjeningen automatisk på varmepumpen. Type S1126, S1135, S1153 og S1170 er udstyret med en varmepumpe.

Når fjernbetjeningen er indstillet på Kun Afkøling, kan opvarmningsfunktionen IKKE indstilles med fjernbetjeningen.

Sikkerhedsforskrifter

• Brug den rigtige strømforsyning (se typepladen) for at undgå alvorlige fejl, fare eller brand.

• Sørg for, at strømafbryderen eller stikket ikke bliver snavset. Stik/strømafbryder skal tilsluttes til forsy-

ningskablet af en fagmand, utilstrækkelig kontakt kan give elektriske stød eller brand.

• Sluk ikke for apparatet med strømafbryderen eller ved at trække stikket ud af stikkontakten, da

dette kan forårsage gnister og brand.

• Der må ikke bindes knuder på forsyningskablet eller trækkes i det, da kablet kan blive beskadiget

eller knække og forårsage et elektrisk stød eller brand.

• Stik aldrig en stok eller lignende ind i apparatet. Ventilatoren kører rundt med høj hastighed og kan

forårsage kvæstelser.

• Det er dårligt for helbredet, hvis den kolde luftstrøm i længere tid er rettet mod dig. Det tilrådes at

lade luftstrømmen strømme frit ud i værelset.

• I tilfælde af fejl skal apparatet slukkes med fjernbetjeningen, inden du trækker stikket ud af stikkon-

takten.

• Foretag ikke selv reparationer. Forkert udførte reparationer kan forårsage elektrisk stød osv.

• Gaskomfurer og -ovne må ikke anbringes i luftstrømmen.

• Knapperne må ikke betjenes med våde hænder.

• Anbring ingen genstande udvendig på apparatet.

• Brugeren er ansvarlig for at lade en autoriseret installatør udføre jordforbindelsen i overensstemmel-

se med lokale forskrifter og bestemmelser.

D ANVISNINGER OM INSTALLATION

Installationsskema

Afstanden til væggen skal mindst være 50 mm.

Afstanden til loftet skal mindst være 50 mm.

fstanden til væggen skal

A mindst være 50 mm.

Afstanden mellem luftindtag og væg skal være mindst 250 mm.

Afstanden mellem luftudstrømning og væg skal være mindst 500 mm.

- Ovenstående illustration er en forenklet gengivelse og kan afvige fra det apparat, som du har købt.

- Installationen skal udføres af en autoriseret installatør og i overensstemmelse med de nationale r

etlige bestemmelser

Afstanden mellem luftindtag og væg skal være mindst 250 mm.

minimo 250 mm.

Tilslutning af forsyningskabel

Ledninger mellem den indvendige og den udvendige enhed:

1. Fjern kunststofdækslet fra den indvendige enhed

2. Brug ledningsskemaet (vedhæftet den indvendige e

nhed) som reference for tilslutningen.

3. Sæt dækslet tilbage, “B” på ydersiden (se billedet).

Vælg den rigtige placering

Ingen forhindringer i nærheden af luftudstrømningen, så luftstrømmen uhindret kan nå hele værelset. Ledningerne og hullet i væggen skal kunne anbringes på et tilgængeligt sted. Sørg for, at der er tilstrækkelig afstand mellem apparat, loft og væg (se kapitel D). Luftfiltrene skal let kunne fjernes. Apparatet og fjernbetjeningen skal anbringes i mindst 1 meters afstand fra fjernsyn, radio osv. Lysstofrør kan forårsage fejl, sørg for tilstrækkelig afstand. Anbring intet i nærheden af luftindtaget, den indsugede luft skal have fri bane. Væggen skal kunne tåle belastningen fra enhedens vægt, væggens konstruktion må ikke kunne forårsage støj og vibrationer.

Frontpanel

Forbindelsesklemme (indvendig)

Kappe

Installationsskema

Den indvendige enhed

Ikke højere end 5 meter

Apparatets udvendige enhed

Plads til installation af den udvendige enhed

På et tilgængeligt, godt ventileret sted; må ikke monteres på et sted, hvor der er risiko for f.eks. gaslækage. Overhold den krævede afstand fra væggen. Udsæt ikke den udvendige enhed for fedtet smuds eller salt havluft; den må ikke monteres i nærheden af udstødningsrør. Må ikke monteres i vejkanten på grund af risikoen for vandsprøjt. Installeres på et fast fundament for at forhindre støj. Luften skal kunne strømme uhindret ud.

10m (S1126) eller

længde maks.

Ledningernes

maks. 15m (S1135,

S1153, S1170).

Apparatets udvendige enhed

Ikke højer end 5 meter

Den indvendige enhed

eller maks. 15m

maks. 10m (S1126)

Ledningernes længde

(S1135, S1153, S1170).

INSTALLATION AF DEN INDVENDIGE ENHED

1. Installere montagepladen

- Montagepladen monteres på det sted, hvor den indvendige enhed skal hænge, t

ag hensyn til ledningernes retning.

- Sæt montagepladen vandret vha. et vaterpas eller skydelod

- Bor huller med en dybde på 32 mm for at sætte pladen fast.

- Stik plasticpropperne i hullerne og skru pladen fast med Parker-skruer.

- Kontroller, at montagepladen sidder godt fast og bor hullet til ledningerne.

Bemærkning: Montagepladens form kan afvige fra model til model, men installationsmetoden er den samme.

2. Bor hul til ledninger

- Bedøm, hvor hullet til at føre ledningerne på væggen igennem skal være vha. borehullet i montagepladen.

- Bor hul i væggen. Hullet skal skråne lidt ned udefter.

- Sæt en skydemuffe i hullet for at beskytte væggen.

3. Ledningsinstallation for den indvendige enhed

- Ledningerne (gas- og væskeledning) og kablerne stikkes udefra gennem hullet eller indefra og ud, hvis du først har installeret den indvendige enhed.

- Lav en udsparing der passer til ledningernes retning.

Bemærkning: Lav udsparing 1, 2 eller 4, afhængigt af hvilken position du har valgt til hullet i den indvendige enhed.

- Når ledningerne er tilsluttet, monteres udstrømningsslangen. Derefter tilsluttes forsyningskablerne. Isoler derefter ledning, kabler og udstrømningsslange.

Isolering af rør vinyltape.

forbindelserne: Forbindelsesstykker

isoler

es med isoleringsmateriale og omvikles med

Ledningens mål

Tilspændings

moment

Stor møtrik

solering af ledning:

a. Anbring udstrømningsslangen under led-

ningen.

Forsyningskabel

Stort rør

Isoleringsledning

b. Brug mere end 6 mm tykt isoleringsmate-

ille

riale.

Udstrømningsslangen skal skråne let, så

Forsyningskabel

(varmepumpe)

L rør

fugten nemt kan føres ud. Pas på, at udstrømningsslangen ikke ligger snoet, eller stikker ud, enden må ikke

edninger til optøningsre-

L gulering (varmepumpe)

Udledningsslange

Tape

hænge i vandet. Hvis udstrømningsslangen forlænges med en slange, bør den del, der løber langs med den indvendige enhed, isoleres.

- Når ledningerne sidder i højre side, bør ledning, forsyningskabel og udstrømningsledning isoleres og monteres med en rørklemme bag på den indvendige enhed.

Stikkes gennem her

Montageplade

Rørklemme

Montage-plade

Rørklemme

A. Rørklemmen anbringes på rille. B. Tryk derefter klemmen fast på montagepladen.

Forbinde ledninger

a. Forbind ledningerne på den indvendige enhed med to møtriknøgler.

Vælg det rigtige tilspændingsmoment for at undgå, at ledningen, forbindelsesstykkerne og møtrikkerne misdannes eller beskadiges.

b. Skru dem først til med hånden, og spænd dem derefter med

møtriknøgler

Model

S1126, S1135, S1153 Liquid Side (ø6 or 1/4 inch) 1.8 kg.m 17 mm

S1170 Liquid Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1126 Gas Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1135, S1153 Gas Side (ø12 or 1/2 inch) 5.5 kg.m 24 mm

S1170 Gas Side (ø16 or 5/8 inch) 7.5 kg.m 27 mm

ne.

Montageplade

Hægtes fast her

. Tilslutte kabel

- Den indvendige enhed Tilslut forsyningskablet til den indvendige enhed ved at sætte kablerne til enhederne på klemmerne på klemmebrættet i rigtig rækkefølge. Trådenes farver og referencen p

å klemmene skal passe sammen.

Bemærkning: På nogle modeller skal dækslet tages af, for at ledningerne kan tilsluttes.

- Den udvendige enhed

1. Fjern adgangsklappen fra enheden ved at skrue den løs. Sæt ledningerne på klemmerne på klemmebrættet på følgende måde:

2. Klem forsyningskablet på klemmebrættet.

3. Sæt klappen på plads og skru den fast.

4. Anbring en godkendt strømafbryder mellem forsyningskilden og enheden, på model S1170. Installer en egnet hovedafbryder.

Frontpanel

Den indvendige enhed

Den udvendige enhed

Klemmebræt (indvendig)

Bundplade

Kappe

Adgangsklap til klemmebræt (indvendigt)

Illustrationerne er baseret på standardmodeller. Den airconditioner, du har købt, kan være en anden model.

Advarsel:

1. Airconditioneren skal altid tilsluttes en separat forsyningsstrømkreds. Angående tilslutning af ledninger, se skema indvendig på adgangsklappen.

2. Kontroller, at kabeltykkelsen er i overensstemmelse med forskriften (se nedenstående tabel).

3. Kontroller, at alle ledninger sidder godt fast.

4. Installer en fejlstrømsafbryder.

Bemærkning: Alle kabler der bruges skal være godkendt efter de lokalt gældende regler.

Specifikationer for kabler

Forsyningskabel

Type Tværsnit Type Tværsnit Type Tværsnit

S1126 S1135 S1153

S1170

Tilslutning af forsyningskabel

Tilslutning af forsyningskabel 1 (varmepumpe)

INSTALLATION AF DEN UDVENDIGE ENHED

1. Monter udstrømningsudgang og udstrømningsslange (gælder kun for modeller med varmepumpe). Når den indvendige enhed står i opvarmningsstilling, drypper der k

ondensvand fra den udvendige enhed. Monter en udstrømningsudgang og en udstrømningsslange for at kunne lede vandet ud uden problemer. Monter udstrømningsudgangen og en gummilukkering på bundpladen på den udvendige enhed (se ill.).

2. Installere og montere den udvendige enhed Fastgør enheden med bolte på en plan og fast bund. Monter enheden ekstra solidt, så den modstår stærk blæst og vibrationer.

3. Tilslutning af ledninger på den udvendige enhed Tag dækslerne af to- og trevejsventilen. Tilslut ledningerne hver for sig, overhold tilspændingsmomentet.

4. Kabeltilslutning for den udvendige enhed (se forrige side).

Afluftning af ledningssystem

Luft og fugt, der bliver tilbage i ledningssystemet efter installation, kan beskadige kompressoren. Når den indvendige og udvendige enhed er tilsluttet, skal luft og fugt fjernes med en vakuumpumpe, se nedenstående.

Vakuumpumpe

Trevejsvent il skema

. Skru to- og trevejsventilen løs og fjern dækslerne.

2. Skru tilførselsledningen løs og fjern dækslet.

3. Tilslut den fleksible slange på vakuumpumpen til tilførselsledningen.

4. Lad vakuumpumpen køre 10-15 minutter, indtil trykket er 10 mmHg absolut.

5. Luk lavtryksknappen på vakuumpumpen, mens pumpen stadig kører. Sluk derefter for pumpen.

. Drej tovejsventilen åben (1/4 omgang), drej den til igen efter 10 sekunder. Kontroller alle forbindelser

med flydende sæbe eller et elektronisk lækagesøgningsapparat.

7. Drej to- og trevejsventilen i brugstilstand. Afbryd slangen fra vakuumpumpen.

8. Sæt alle dæksler på plads og skru dem fast.

Bemærkning:

- Læs denne brugsanvisning igennem, før du påbegynder installationen.

- Sørg for at der ikke er luft tilbage i kølesystemet, og at der ikke er noget kølemiddel, der lækker ud.

- Test: Prøvekør airconditioneren efter installationen og noter oplysninger om dens funktion.

- Sikring af den indvendige enheds kontroller for typerne S1126 og S1135: 50T, tilladt værdi 3.15 A,T, 250V. For typerne S1153 og S1170: 3.15A, T, 250V.

- Sikringen for hele enheden bør være egnet til den maksimale kapacitet.

- Stikket skal være frit tilgængeligt for at den i nødsituationer straks kan slå apparatet fra. Hvis der er fri adgang, bør der installeres en dobbeltpolet hovedafbryder på et let tilgængeligt sted.

E ANVISNINGER OM BRUGEN

Betjening og display

INDIKATOR FOR STRØM Lyser, når strømtilførslen er tilsluttet.

INDIKATOR FOR DVALETILSTAND Lyser, når denne funktion er aktiveret

SIGNALMODTAGER Modtager signal fra fjernbetjeningen

INDIKATOR FOR TID Lyser, når der er indstillet tid

INDIKATOR FOR DRIFT Er tændt når apparatet er i drift

NØDKNAP Til at betjene apparatet med, når fjernbetjeningen ikke virker

Indstilling af automatisk genstart

Apparatet er indstillet til automatisk genstart fra fabrikken.

Efter en strømafbrydelse starter apparatet igen i den sidst valgte funktion.

Kontakters og lampers form og position kan være forskellig på de forskellige modeller, men funktionerne er de samme.

Fjernbetjening

Fjernbetjeningen sender signaler til systemet.

il at indstille eller ophæve dvaletilstand med

Til at vælge TIMER-funktionen med

il at vælge driftsmodus med: Feel,

Cooling, Dry, Fan og Heating

DOWN KNAP (FOR VARM KNAP)

Til at sætte den indstillede temperatur i

værelset ned med og forkorte tiden

SLEEP KNAP

TIMER KNAP

MODE KNAP

UP KNAP (FOR KOLD KNAP) Til at sætte den indstillede temperatur i værelset op med og forlænge tiden

AN SPEED BETJENINGSKNAP

F Til valg af ventilatorhastighed for den indvendige enhed: automatisk, høj, medium og lav

BETJENINGSKNAP VANDRET LAMEL Til at indstille luftstrømmens retning med

ON/OFF KNAP Til at tænde og slukke med

Bemærkning: Hver modus med de dertil hørende funktioner bliver nærmere forklaret i det følgende.

Sætte batterier i

Tag batteriklappen af i pilens retning. Sæt nye batterier i som angivet (vær opmærksom på plus- (+) og minuspolerne (-). Skyd batteriklappen på plads igen.

Bemærkning: Brug 2 LR03 AAA(1.5 volt) batterier. Brug ikke opladelige batterier. Batterierne skal udskiftes med nye batterier af samme type (se i det foregående), når displayet bliver svagere.

Opbevaring af fjernbetjeningen og tips til brugen

Fjernbetjeningen kan anbringes i en holder, der sættes fast på en væg.

Holder til fjer

nbetjening

Bemærkning: Holderen til fjernbetjeningen er ekstraudstyr

Brug af fjernbetjening

Ret fjer rens indvendige enhed. På denne måde kan airconditioneren

nbetjeningen mod signalmodtageren på airconditione-

Signal-

modtager

betjenes fra en afstand på 7 meter.

BETJENINGSANVISNINGER

FEEL-modus. Fremgangsmåde ved betjening

Driftsmodus vælges automatisk (HEATING, DRY, FAN, COOLING) afhængigt af værelsets temperatur på det tidspunkt, der vælg

es.

Med fjernbetjeningen rettet mod airconditioneren.

1. Tænd Tryk på ON/OFF knappen. Når apparatet modtager et signal, lyser indikatoren RUN på den indvendige enhed.

Hvis apparatet ikke er i FEEL modus.

2. Vælg FEEL modus Tryk på valgknappen MODE Sæt den fra MODE til FEEL positionen.

Driftsmodus og temperatur bestemmes af værelsets temperatur.

Værelsets temperatur

Under 20 °C

20°C e 26 °C

Over di 26 °C

3. Indstille temperatur Tryk på Når Når

Bemærkning:

• I “feel mode” vises ikke temperatur.

• Det kan forekomme, at der ikke blæses luft ud, når apparatet er i drift.

• Når modus ændres, kører apparatet ikke altid straks.

g knappen eller på h knappen. g knappen trykkes ind, forhøjes værdien for den indstillede temperatur 1°C. h knappen trykkes ind, sænkes værdien for den indstillede temperatur 1°C.

Opvarmning for ‘varmepumpe’-typen

Driftsmodus

Ventilator for ‘kun afkøle’-typen

DRY

COOLING

Ønsket temperatur

23 °C

18 °C

23 °C

TIMER modus

Hvis du indstiller timeren med TIMER-knappen når du forlader huset, er det behagelig varmt når du kommer hjem igen. Om natten kan timeren eventuelt slås fra.

INDSTILLE TIMER

For at airconditioneren tilsluttes på det ønskede tidspunkt, skal følgende procedure følges (fjernbetjeningen og airconditioneren skal være slukket):

1. Tryk på Timer knappen 2

. Vælg den ønskede modus ved at trykke på knappen Mode.

3. Vælg den ønskede temperatur ved at trykke på muligt, når ‘cool’ eller ‘heat’ modus er valgt).

4. Vælg ventilatorhastighed (low, medium eller high) eller automatisk modus (kun muligt, hvis Feel, Cool eller Heat modus er valgt) ved at trykke på knappen Fan. I Dry modus kører ventilatoren altid i Auto modus.

5. Vælg Swing eller ingen Swing ved at trykke på knappen Swing.

6. Tryk på Timer-knappen (’h’ blinker).

7. Brug knappen skal gå i gang (mellem klokken 0 og klokken 10 kan du indstille på hver halve time; derefter kan du mellem klokken 10 og klokken 24 indstille på hver time).

8. Tryk på Timer-knappen (‘h’ holder op med at blinke) og den indstillede tid vises på displayet.

9. Tryk en gang til på Timer-knappen for at slette de valgte data fra hukommelsen.

for at vælge tidspunkt for, hvornår airconditioneren

knappen (er kun

Bemærkning: Hvis ingen knapper trykkes ind under programmeringen af timerfunktionen, afbryder fjernbetjeningen automatisk efter 10 sekunder.

For at airconditioneren afbryder på det ønskede tidspunkt skal følgende procedure følges (fjernbetjeningen og airconditioneren skal være slukket):

1. Tryk på Timer knappen

2. Brug knappen og klokken 10 kan du indstille på hver halve time; derefter kan du mellem klokken 10 og klokken 24 indstille på hver time).

3. Tryk på Timer-knappen (‘h’ holder op med at blinke) og den indstillede tid vises på displayet.

4. Tryk en gang til på Timer-knappen for at slette de valgte data fra hukommelsen.

Bemærkning: Hvis ingen knapper trykkes ind under programmeringen af timerfunktionen, afbryder fjernbetjeningen automatisk efter 10 sekunder. Bemærkning: Hvis ‘h’ blinker, og du trykker én gang på knappen ON/OFF, kommer den indstillede tid frem på displayet. Nu kan du ændre tid med tiden igen fr og den resterende tid (hvor airconditioneren endnu er i drift) kommer frem på dis

* Når der trykkes på ON/OFF/RUN knappen i stedet for på Timer-knappen, afbryder fjernbetjeningen.

for at vælge tidspunkt for, hvornår airconditioneren skal afbryde (mellem klokken 0

knappen. Når der trykkes på Timer-knappen, kommer

em, den kan nu også ændres*. Hvis der igen trykkes på Timer-knappen, gemmes dataene,

playet.

Bemærkning

, at TIMER INDIKA

oller

Kontr er indstillet. T

yk på T

TOREN på den indvendige enhed begynder at lyse, efter at timer

-funktionen for at kontrollere indstillingerne på displayet.

imer

F VEDLIGEHOLDELSE

Rengøring af frontpanel

1 Sluk for apparatet og træk stikket ud af stikkontakten.

2. Tag fat i frontpanelet på position “a” og træk det ind imod dig.

. Gør det rent med en blød, tør klud. Brug håndvarmt vand (maks. 30˚ C) for

at fjerne hårdnakket smuds.

4. Brug aldrig flygtige stoffer som benzin eller et skuremiddel til at fjerne smudset med.

5. Sprøjt aldrig vand på den indvendige enhed. Fare! Elektrisk stød!

6. Sæt frontpanelet på plads igen og luk det ved at trykke position “b” nedad.

Rengøring af luftfilter

Luftfilteret skal gøres rent med jævne mellemrum. Gør således:

1. Sluk helt for apparatet.

- Åben frontpanelet.

- Træk forsigtigt filterhåndtaget ind imod dig.

- Tag fat i håndtaget og skyd filteret ud.

2. Gøre luftfilteret rent og sætte det på plads igen. Hvis der er hårdnakket smuds, skal filteret gøres rent i håndvarmt vand med opvaskemiddel. Efter rengøringen skal filteret tørres helt på et sted uden sol.

3. Luk frontpanelet. Hvis airconditioneren bruges i et ekstremt støvet værelset, bør det gøres rent hver anden uge.

G SIKKERHED

Driftstilstand

Sikkerhedskomponenterne kan detektere en fejl og afbryde apparatet i følgende tilfælde:

OPVARMNING

Udendørstemperaturen er over 24°C Udendørstemperaturen er under -7°C Værelsets temperatur er over 27°C

AFKØLING

Udendørstemperaturen er over 43°C Værelsets temperatur er under 21°C

TØRRING

Værelsets temperatur er under 18°C

Advarsel

Når klimaanlægget er indstillet på COOLING eller DRY funktionen og den relative luftfugtighed

er over 80 %, kan der dr et åbent vindue eller en åben dør).

yppe fugt ud af luftudtaget fra den indvendige enhed (f.eks. hvis der er

Støj

- Installer airconditioneren på et fast underlag for at undgå støj.

- Installer den udvendige enhed sådan, at naboerne ikke mærker støj fra den udblæste luft.

- Placer ingen forhindringer i den bane, hvor luften strømmer ud af den udvendige enhed, da dette forøger støjproduktionen.

Beskrivelse af sikring

1. Sikringen slår apparatet fra i følgende tilfælde:

- Efter et stop, eller hvis du har skiftet funktion, mens apparatet kører, bør du vente 3 minutter, før du

starter airconditioneren igen.

- Når stikket er stukket i stikkontakten og apparatet straks tændes. Apparatet tænder da efter ca.

20 sekunder.

2. Tryk på ON/OFF knappen til at genstarte, når apparatet er standset fordi sikringen er trådt i funktion.

- Timeren skal indstilles igen.

Kontrol

Efter længere tids brug skal airconditioneren kontrolleres for følgende:

- Er forsyningskablet og stikket overophedet? Lugter det brændt?

- Hører du mere støj eller er der flere vibrationer end normalt?

- Den indvendige enhed lækker vand.

- Der er strøm på metalkappen.

I alle disse tilfælde skal der slukkes for airconditioneren! Periodisk eftersyn ved en autoriseret installatør (min. 1x hvert 5. år) anbefales.

Beskrivelse af HEATING-modus

Før opvarmning

Når HEATING funktionen er startet op, kommer luftstrømmen fra den indvendige enhed først i gang 2 – 5 minutter efter.

Efter opvarmning

Når Heating funktionen er standset, bliver ventilatoren i den indvendige enhed ved med at køre i 2 – 5 minutter endnu.

Optøning

Under HEATING tør apparatet automatisk op for at fungere optimalt. Denne proces varer normalt 2-10 minutter. Under optøningen standser ventilatorfunktionen. Efter optøningen starter HEATING funktionen igen automatisk.

H AFHJÆLPE PROBLEMER

Følgende problemer tyder ikke altid på en fejl, kontroller venligst, før du ringer til serviceafdelingen:

roblem

Apparatet virker ikke.

Ingen afkølet eller opvarmet luft.

Ingen effektiv betjening.

Starter ikke straks. Mærkelig luft.

Lyd af strømmende vand.

Knagende lyd.

Der kommer damp/tåge ud af luftudstrømningen. Den røde indikator for

essoren lyser konstant, og

kompr ventilatoren i den indvendige enhed virker ikke mere.

rsag/Løsning

Stikket sidder ikke rigtigt i stikkontakten. Batterierne i fjernbetjeningen er tomme. Sikkerhedssystemet er aktiveret eller sikringen er smeltet. Er luftindtagene og luftudstrømningerne blokeret? Er temperaturen rigtigt indstillet? Er luftfilteret snavset? Som følge af en driftsforstyrrelse (på grund af udladning af statisk elektricitet, afbrydelse af strømforsyning) fungerer apparatet ikke rigtigt. Hvis dette er tilfældet skal stikket trækkes ud af stikkontakten og sættes i igen 2-3 sekunder efter. Ændring af modus under driften: forsinkelse på 3 minutter. Lugten stammer muligvis fra en anden kilde, møbler, cigaretter osv. Apparatet blæser indsuget luft ud igen. Skyldes kølemidlet i klimaanlægget, dette tyder ikke på en fejl. Optøningsstøj i opvarmningsmodus. Støjen kan skyldes, at frontpanelet udvides/trækkes sammen som følge af temperatursvingninger. Der dannes damp/tåge, når luften i værelset afkøles stærkt, fordi der blæses kold luft ud, mens COOLING eller DR Apparatet går fra opvarmningsmodus til optøningsmodus. Indikator opvarmningsmodus.

en går ud inden 10 minutter, apparatet går tilbage til

Y virker.

I GARANTIBETINGELSERNE

De får 24 måneders garanti på klimaanlægget fra den dag, hvor De køber det. Inden for denne periode afhjælpes alle materiale- og fabrikationsfejl gratis. I den forbindelse gælder følgende regler: 1

. Alle videre krav på erstatning, inklusive følgeskade, forkaster vi udtrykkeligt.

2. Reparation eller udskiftning af dele inden for garantiperioden fører ikke til forlængelse af garantien.

3. Garantien gælder ikke, hvis der er påført ændringer, ikke er monteret originale dele, eller hvis reparationer er udført af tredjemand.

4. Dele, som efterhånden bliver slidte, som filteret, omfattes ikke af garantien.

5. Garantien gælder kun, hvis De foreviser den originale, daterede kvittering, og hvis der ikke er påført ændringer på denne.

6. Garantien gælder ikke ved skader, som er opstået som følge af handlinger, som afviger fra brugervejledningen, eller som følge af misligholdelse.

7. Forsendelsesomkostningerne og risikoen for forsendelse af ventilatoren eller dele heraf er altid på købers bekostning.

For at undgå unødvendige udgifter anbefaler vi, at De først læser brugervejledningen godt igennem. Hvis De ikke kan finde hjælp i den, kan De aflevere klimaanlægget hos Deres forhandler med henblik på reparation.

Estimado/a señor/a:

Le felicitamos por la compra de su acondicionador de aire. Usted acaba de comprar un

producto de calidad absoluta, que le dará plena satisfacción durante muchos años,

a condición que lo utilice debidamente. Por lo tanto, es importante que lea primero

estas instrucciones de uso, para una vida útil máxima de su acondicionador de aire.

Le deseamos una agradable temperatura, así como una gran comodidad con su

acondicionador de aire.

Reciba un cordial saludo,

PVG International b.v.

Departamento Atención al Cliente

1. LEA PRIMERO LAS INSTRUCCIONES DE USO

2. EN CASO DE DUDA, CONSUSLTE A SU DISTRIBUIDOR

ÍNDICE

A Especficaciones tecnicas página 44

B Componentes página 45

C Previa la puesta en servico página 46

D Instrucciones de instalación página 47

E Instrucciones de uso página 54

F Mantenimiento página 58

G Seguridad página 58

H Localización y solución de problemas página 60

I Condiciones de garantia página 61

A ESPECFICACIONES TECNICAS

m3/hr

430 530 800 1100

75 100 150 200

IP X0

IP X4

10-40

sí

filtro de carbone activo , filtro de malla

3,45

19 / 45

16-31

Modelo

220-240 / 50 /1

rotativo

Clase de eficiencia energética en modo calefacción *

Clase EE *

EER *

Tipo de compresor

3,05

Mando a distancia

Filtro de aire

Clase de protección unidad interior

Clase de protección unidad exterior

Estos valores son a título indicativo, nos reservamos el derecho de hacer modificaciones

S1126 S1135 S1153 S1170

Capacidad de refrigeración * kW 2,6 3,5 5,3 7,0

Capacidad de calefacción * kW 2,8 3,7 5,7 7,6

COP * D

eshumidificacion *** L / 24hr 25 30 45 60

Consumo de energia refrigeración kW 0,87 1,32 1,82 2,60

Consumo de energia calefacción kW 0,83 1,21 1,70 2,60 Voltaje V / Hz / Ph

Consumo eléctrico refrigeración (nom.) A 4,2 6,1 8,4 11,8

Consumo eléctrico calefacción (nom.) A 4,0 5,7 7,8 11,8

Desplazamiento del aire (nom.) **

Superficie del recinto **

Velocidades del ventilador posiciones Termostato ºC Temperatura de funcionamiento ºC

Liquido refrigerante typo / peso g R410A / 540 R410A / 730 R410A / 1450 R410A / 1900 Presíon aspiración / descarga bar

Dimensiones unidad interior (AxAxP)

Dimensiones unidad exterior (AxAxP)

Neto peso unidad interior kg 7 8 15 15 Neto peso unidad exterior kg 32 34 48 56 Bruto peso unidad interior kg 9 10 18 18 Bruto peso unidad exterior Nivel sonoro unidad interior dB(A) 32-36 34-38 38-42 45-49 Nivel sonoro unidad exterior dB(A) 54 55 58 58

mm 718 x 180 x 240 770 x 180 x 240 1033 x 202 x 313 1033 x 202 x 313 mm 700 x 256 x 552 760 x 256 x 552 760 x 256 x 552

kg 35 37 55 63

860 x 307 x 660

* Conforme a la norma EN 14511. ** A usar como indicación ***

Valor de deshumidificación en litros por 24 horas con una humedad relativa del 80% y una temperatura de 32°C.

No deseche aparatos eléctricos junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

B COMPONENTES

UNIDAD INTERIOR

Entrada de aire

Panel frontal

Botón de

emergencia

Display

Salida de aire

Ajuste vertical

de la lama

Ajuste horizontal

de las lamas

UNIDAD EXTERIOR

Filtro de carbono

activo (opcional)

Filtro electrostáti-

co (opcional)

Filtro de aire

Mando a distancia

Entrada de aire

Goma de

evacuación*

Tubos (ES excl.)

y cable de

alimentación

Salida de aire

Las ilustraciones en este manual están basadas en un modelo estándar. Por lo tanto, es posible que el diseño de su acondicionador de air

* Nota: evacuación del agua condensada durante ENFRIAMIENTO o DESHUMIDIFICACIÓN

e sea diferente.

C PREVIA LA PUESTA EN SERVICIO

Previa la puesta en servicio del acondicionador de aire se debe realizar las siguientes operaciones de comprobación y ajuste.

Programación del mando a distancia

El mando a distancia NO está programado de fábrica en la modalidad "REFRIGERAR"o "CALENTAR". Después de haber cambiado las pilas del mando a distancia, parpadeará el símbolo correspondiente a “Heat” o “Cool” en el display del mando a distancia. En función del tipo de acondicionador de aire que haya adquirido, el mando a distancia se ajusta de la siguiente manera: Pulse cualquier tecla cuando el indicador “Heat” parpadea, la bomba quedará ajustada. Pulse cualquier tecla cuando el indicador “Cool” parpadea, la refrigeración quedará ajustada Cuando no se pulse ninguno tecla dentro de los 10 segundos, el mando a distancia quedará automáticamente programado en bomba de calor. Los tipos S1126, S1135, S1153 en S1170 están equipados con una bomba de calor.

Cuando el mando a distancia está programado en REFRIGERACIÓN SÓLO, no es posible activar la función de CALEFACCIÓN por medio del mando a distancia.

Instrucciones de seguridad

• Usar únicamente el voltaje indicado en la placa de datos para evitar daños graves o incendios.

• No exponer el interruptor protector de circuito o el enchufe al polvo. Conectar el cable de alimentación correctamente; un empalme incorrecto puede provocar un choque eléctrico o un incendio.

• No apagar el acondicionador de aire mediante el interruptor protector de circuito o sacando el enchufe de la base, ya que puede provocar un incendio.

• No doblar, aplastar o tirar del cable para evitar que se rompa con el riesgo de provocar un choque eléctrico o un incendio.

• Nunca introducir objetos en el ventilador que gira a elevada velocidad.

• Distribuir el flujo de aire fresco por toda la habitación. La exposición prolongada al flujo frío es nocivo para la salud.

• En caso de producirse un fallo, apagar el aparato con el mando a distancia antes de quitar el enchufe de la base.

• No intentar efectuar reparaciones. Las reparaciones efectuadas de forma incorrecta pueden causar un choque eléctrico.

• Evitar que el flujo de aire llegue a los quemadores de gas y la estufa.

• No tocar los botones de mando con las manos mojadas.

• No colocar objetos encima de la unidad exterior.

• El usuario asume la responsabilidad de la conexión a tierra, a realizar por un electricista cualificado y de conformidad con las normas y disposiciones vigentes.

D INSTRUCCIONES DE INSTALACIÓN

Esquema de instalación

Distancia mínima hasta la pared 50 mm.

Distancia mínima hasta el techo 50 mm.

istancia mínima hasta

D la pared 50 mm.

Distancia mínima entre la entrada de aire y la pared 250 mm.

Distancia mínima entre la salida de aire y la pared 500 mm.

- El aparato representado en el esquema arriba expuesto puede no corresponder con el aspecto de la unidad adquirida por usted.

- La instalación y las conexiones deben ser efectuadas por un instalador cualificado y de conformidad con las normas vigentes en su país.

Distancia mínima entre la entrada de aire y la

ed 250 mm.

par

minimo 250 mm.

Conexión del cableado

Cableado entre la unidad interior y exterior:

1. Quitar la chapa de plástico de la unidad interior

2. Empalmar los cables según el esquema de conexiones adherido en la unidad interior.

. Colocar la chapa en su sitio, quedando el lado B por

fuera (ver figura).

Selección del lugar idóneo

Ningún obstáculo debe obstruir la salida de aire y el aire debe poder circular libremente por toda la habitación. Lugar de fácil acceso para acoplar los tubos y practicar el agujero en la pared. Respetar las distancias mínimas entre la unidad, el techo y la pared (ver capítulo D). El filtro de aire debe quitarse sin problema alguno. La unidad y el mando a distancia deben estar instalados a una distancia mínima de 1 metro de la televisión, la radio, etc. Instalar lo más lejos posible de lámparas fluorescentes. No obstruir la entrada de aire. El soporte debe tener suficiente capacidad para soportar el peso del aparato para asegurar un funcionamiento silencioso.

Panel frontal

Borne (interior)

Carcasa

Esquema de instalación

unidad interior

Distancia máxima entre las 2 unidades de 5 metros

unidad exterior

Lugar de la unidad exterior

Elegir un lugar accesible y bien ventilado. No instalar en un lugar donde existe el riesgo de fugas de gas. Respetar la distancia mínima con la pared. Evitar la instalación de la unidad exterior en un lugar donde queda expuesta a suciedad grasienta, sal de mar o gases de escape. Evitar instalar la unidad al lado de una calle. Instalar sobre un soporte sólido y que no provoque vibraciones sonoras. No obstruir la salida de aire.

15 metros (S1135,

de los tubos: 10

metro (S1126) ó

Longitud máxima

unidad exterior

Distancia máxima entre las 2 unidades de 5 metros

unidad interior

S1153, S1170).

Longitud máxima de

(S1126) ó 15 metros

los tubos: 10 metr

(S1135, S1153, S1170).

INSTALACIÓN DE LA UNIDAD INTERIOR

1. Colocación de la placa de montaje

- Elegir un sitio para la instalación de la placa de montaje en función del lugar de la unidad interior y de la dirección de los tubos.

Colocar la placa de montaje horizontalmente en su sitio; hacer uso de un nivel o de una plomada.

- Taladrar orificios de 32 mm de profundidad para fijar la placa.

- Insertar los tacos de plástico en los orificios y fijar la placa con tornillos autorroscantes.

- Controlar si la placa queda bien fijada. Practicar un hueco para los tubos.

Nota: la placa de montaje puede variar en función del modelo, sin embargo el procedimiento de instalación es en todos los casos idéntico.

2. Taladrar un agujero para los tubos.

- En la placa de montaje, marcar el lugar para la posición de los tubos.

- Taladrar un agujero en la pared. El agujero debe estar inclinado hacia abajo y dirigido hacia el exterior.

- Instalar un manguito a través del agujero para proteger la pared y mantenerlo limpio.

3. Instalación de los tubos de la unidad interior

- Insertar en el agujero desde fuera hacia los tubos (de gas y líquido) y los cables o, si se ha instalado primero la unidad exterior, desde dentro hacia fuera.

- Quitar el segmento de plástico en función de la dirección de los tubos.

Nota: Cuando se instale el tubo en la dirección 1, 2 ó 4, quitar el segmento correspondiente de la base de la unidad interior.

- Después de haber conectado los tubos, acoplar el tubo flexible de drenaje y los cables de la alimentación eléctrica. A continuación, revestir los tubos, los cables y el tubo flexible de drenaje.

Aislamiento tér enr

ollar con cinta adhesiva vinílica.

mico de las juntas de los tubos: Aislar las piezas de unión con material aislante y

Diámetro tubo Par de apriete Tamaño tuerca

islamiento térmico de los tubos:

a. Colocar el tubo flexible de drenaje debajo

de la tubería.

Cable de alimentación

Tubo grande

Aislamiento térmico tubo

b. Use material aislante de más de 6 mm de

ubo

espesor.

El tubo flexible de drenaje debe estar dirigido hacia abajo para facilitar la evacuación. No doblar o torcer la goma y no sumergir el extremo en el agua.

Cable de alimen-

ación 1 (bomba

e calor)

ableado de descongelación

C (bomba de calor)

inta

Goma de evacuación

T pequeño

Si el tubo flexible está conectado con una goma de prolongación, asegurarse de que esta está provista de una protección térmica antes de pasarla por la unidad interior.

- Si la tubería está orientada hacia la derecha, se deben aislar la tubería, el cable de alimentación y el tubo flexible de drenaje y fijarlos en la parte trasera de la unidad interior con un sujetatubos.

Insertar en este punto

Placa de montaje

Sujetatubos

Placa de montaje

Sujetatubos

A. Insertar el sujetatubos en la ranura. B. Sujetar el sujetatubos en la placa de montaje.

Acoplamiento de los tubos

a. Acoplar los tubos de la unidad interior con dos llaves fijas.

Seleccionar el par de apriete adecuado para evitar deformaciones y daños en los tubos, racor

etar a mano y después con las llaves fijas.

Apr

Modelo

S1126, S1135, S1153 Liquid Side (ø6 or 1/4 inch) 1.8 kg.m 17 mm

S1170 Liquid Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1126 Gas Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1135, S1153 Gas Side (ø12 or 1/2 inch) 5.5 kg.m 24 mm

S1170 Gas Side (ø16 or 5/8 inch) 7.5 kg.m 27 mm

es y tuer

cas.

Placa de montaje

Enganchar en este punto

. Conexión del cable

- Unidad interior Conectar el cable de alimentación de la unidad interior empalmando los hilos individualmente en los bornes de la

Panel frontal

Bornes (interior)

tarjeta de control, en función de la conexión con la unidad e

xterior.

Nota: Para algunos modelos es necesario quitar la tapa para la

Unidad interior

Carcasa

conexión a los bornes de la unidad interior.

- Unidad exterior

1. Quitar la tapa lateral de la unidad aflojando el tornillo. Conectar los hilos individualmente en los bornes de la tarjeta de control.

2. Con un sujetacables, fijar el cable de alimentación en la tarjeta de control.

3. Volver a colocar la tapa y apretar el tornillo.

Unidad exterior

4. Con el modelo S1170, se debe montar un interruptor protector de circuito entre la fuente de alimentación y la unidad. Instalar un interruptor adecuado.

Base

Tapa de acceso para los bornes (interior)

Las figuras mostradas en este manual están basadas en los modelos estándar. Por lo tanto, es posible que el diseño de su acondicionador de aire sea diferente.

Attenzione

Allacciare sempre il condizionatore a un circuito di alimentazione distinto. Per quanto concerne il metodo di cablaggio, far riferimento allo schema collocato sul lato interno dello sportello di accesso alla morsettiera.

2. Verificare che lo spessore del cavo sia conforme alle norme (si veda la tabella che segue).

3. Controleer of alle bedrading goed vastzit. volgt

4. Installare un interruttore di messa a terra

NB: tutti i cavi utilizzati devono essere approvati secondo le norme locali vigenti.

Especificaciones del cableado

Cable de alimentación

Tipo Sección

transversal

S1126 S1135 S1153

S1170

Cable de conexión

Tipo Sección

transversal

Cable de conexión 1 (bomba de calor)

Tipo Sección

transversal

INSTALACIÓN UNIDAD EXTERIOR

1. Montar el conducto de drenaje y la goma de evacuación (solamente para los modelos con bomba de calor). Cuando la unidad interior funciona en modo de calefacción, cae a

gua condensada de la unidad exterior. Para no causar molestias a los vecinos y respetar el medio ambiente, es conveniente instalar un conducto de drenaje y una goma de evacuación para canalizar el agua condensada. Montar el conducto de drenaje y la arandela en la base de la unidad exterior (ver la figura a la derecha).

2. Instalación y fijación de la unidad exterior Fijar la unidad sólidamente sobre un subsuelo plano y resistente. Si se instala la unidad encima de un muro o de un techo, asegurarse de que la unidad no se mueva en caso de vientos o vibraciones fuertes.

3. Acoplamiento de las tuberías de la unidad exterior Quitar los capuchones de las válvulas de dos y de tres vías. Empalmar los tubos a las válvulas con el par de apriete adecuado.

4. Conexión del cable de la unidad exterior (véase la página anterior).

Vaciado de las tuberías

El aire y la humedad que quedan en las tuberías después de la instalación pueden originar daños en el compresor. Tras la instalación de las unidades interna y externa es necesario extraer el aire y la humedad utilizando una bomba de vacío. Véase las instrucciones a continuación.

Bomba de vacío

Esquema de la válvula de 3 vías

. Desenroscar y quitar los capuchones de las válvulas de dos y tres vías.

2. Desenroscar y quitar el capuchón de la válvula de servicio.

3. Acoplar el tubo flexible de la bomba de vacío a la válvula de servicio.

4. Poner la bomba de vacío en funcionamiento hasta que alcance un valor absoluto de 10 mm Hg.

5. Cerrar el botón de baja presión de la bomba de vacío estando la bomba funcionando y a continuación d

esactivar la misma.

6. Abrir la válvula de dos vías un cuarto de vuelta. Esperar 10 segundos antes de cerrarla. Comprobar la estanqueidad de todas las juntas con jabón líquido o con un detector electrónico de fugas.

7. Abrir las válvulas de servicio de 2 y 3 vías al máximo. Desacoplar el tubo flexible de la bomba de vacío.

8. Volver a colocar los capuchones y apretarlos firmemente.

Nota

- Leer el presente manual antes de instalar y utilizar el aparato.

- Asegúrese de que no han quedado restos de aire en el sistema de refrigeración y que no hay fugas de líquido refrigerante.

- Una vez instalado el acondicionador de aire, efectuar un ciclo de prueba y anotar los datos relativos al funcionamiento.

- Utilizar un fusible tipo 50T para los modelos S1126 y S1135: 50T, de 3,15 A,T, 250V. Para los modelos S1153 y S1170: 3,15A, T, 250V.

- El fusible para toda la unidad debe ser adecuado para resistir la carga máxima.

- El enchufe debe ser fácilmente accesible para, en caso de producirse una emergencia, poder desenchufarlo inmediatamente. De no ser posible, se deberá instalar un dispositivo de desconexión de la alimentación en forma de interruptor de dos polos en un lugar de fácil acceso.

E INSTRUCCIONES DE USO

Funcionamiento y visualización

INDICADOR DE POTENCIA Está encendido durante el suministro de corriente

TESTIGO MODO DORMIR Está encendido cuando el modo DORMIR está activado

RECEPTOR Recibe la señal del mando a distancia

TESTIGO TEMPORIZADOR Está encendido durante el tiempo programado

TESTIGO RUN (FUNCIONAMIENTO) Está encendido durante el funcionamiento

BOTÓN DE EMERGENCIA Para controlar la unidad en caso de no funcionar el mando a distancia

Programación del rearranque automático

El aparato ha sido programado por el fabricante en el modo de reinicio automático.

Tras un corte en el fluido eléctrico, el aparato iniciará el funcionamiento en la última función seleccionada.

La forma y posición de los interruptores y testigos puede variar en función del modelo. Sin embar

go, las funciones son en todos los casos

idénticas.

Mando a distancia

El mando a distancia transmite señales al sistema.

Para activar o cancelar la función Dor

BOTÓN SLEEP (DORMIR)

BOTÓN TIMER (TEMPORIZADOR)

Para seleccionar el modo de conexión temporizada.

BOTÓN MODE

Para seleccionar el modo de funcionamiento:

Feel, Cooling, Dry, Fan y Heating

BOTÓN DOWN (DISMINUCIÓN)

Para disminuir la temperatura y acortar

el tiempo programado.

mir.

BOTÓN UP (AUMENTO) Para aumentar la temperatura y prolongar el tiempo programado.

OTÓN FAN (VELOCIDAD DEL VENTILADOR)

B Para seleccionar la velocidad de ventilación de la unidad interior: automática, alta, media y baja.

BOTÓN LÁMINA HORIZONTAL. Para ajustar la dirección del flujo de aire.

BOTÓN ON/OFF Para conectar y desconectar la unidad.

Nota: En las siguientes páginas se especifican la función de cada uno de los modos.

Colocación de las pilas

Abrir la tapa deslizándola en la dirección de la flecha. Introducir las pilas en el compartimento, observando la polaridad - (+/-). Cerrar la tapa.

Nota: Utilizar pilas 2 LR03 AAA (1.5 voltios). No utilizar pilas recargables. Si la visualización empeora, cambiar las pilas por pilas del mismo tipo.

Portador del mando a distancia y consejos prácticos de utilización

Es recomendable guardar el mando a distancia en un portador fijado en la

Portador del mando

a distancia

pared.

Nota: El por

tador del mando a distan-

cia es un accesorio opcional.

Utilización del mando a distancia

Receptor

Dirigir el mando a distancia al receptor de la unidad interior del acondicionador de aire. El mando a distancia tiene un alcance de 7 metros.

INSTRUCCIONES DE MANEJO

Procedimiento del modo FEEL (control de la temperatura)

Funciona automáticamente al seleccionar el modo de operación (HEATING, DRY, FAN, COOLING) en función de la temperat

ura ambiental en el momento de la selección.

Con el mando dirigido hacia el acondicionador de aire:

1. Activar Pulsar el botón ON/OFF.

Si la unidad no está en el modo FEEL:

2. Seleccionar el modo FEEL Pulsar el selector MODE Cambiar el MODE en FEEL.

La temperatura en la habitación determina el modo de operación y la temperatura.

Temperatura interior

Menos de 20 °C

20 °C – 26 °C

Más de 26 °C

3. Programar la temperatura Pulsar el botón Pulsar el botón g para subir la temperatura 1 °C . Pulsar el botón

Nota:

• En el "feel mode" no se muestra la temperatura.

• Durante el funcionamiento, la unidad no sopla aire.

• Cambiar el modo durante el funcionamiento, a veces no se activa en el acto.

g o el botón h

h para bajar la temperatura 1 °C .

Modo de operación

Calentar para los tipos con

bomba de calor

Ventilador para los tipos ‘solo enfriar’

DRY (DESHUMIDIFICACIÓN)

COOLING (REFRIGERACIÓN)

Temperatura deseada

23 °C

18 °C

23 °C

Modo TIMER

Si ajusta el temporizador mediante el botón TIMER al salir de su casa, encontrará una temperatura agradable al regresar. En las noches puede apagar el temporizador.

PROGRAMACIÓN DEL TEMPORIZADOR

Para activar el aparato a la hora deseada programando el temporizador, el mando a distancia y el acondicionador deben estar desactivados. Proceda como sigue:

1. Pulsar el botón Timer

. Seleccionar el modo deseado, pulsando el botón Mode.

3. Seleccionar la temperatura deseada, pulsando el botón cuando se haya seleccionado el modo ‘cool’ o ‘heat’).

4. Pulsar el botón Fan para seleccionar la velocidad de ventilación (low, medium o high) o el modo automático (sólo es posible si está seleccionado el modo Feel, Cool o Heat). En el modo Dry, el ventilador siempre se encuentra en modo Auto.

5. Pulsar el botón Swing para activar o desactivar el modo Swing (oscilación).

6. Pulsar el botón Timer (‘h’ parpadea).

7. Pulsar el botón aire debe ponerse en marcha (entre las 0 y 10 horas es posible programar cada media hora; entre las 10 y las 24 horas es posible programar cada hora).

8. Pulsar el botón Timer (‘h’ cesa de parpadear) y la hora programada aparecerá en el display.

9. Pulsar el botón Timer para borrar los datos seleccionados de la memoria.

para seleccionar la hora en la que el acondicionador de

(sólo es posible

Observación: si no se pulsa ningún botón durante 10 segundos en el modo Timer, el mando a distancia quedará automáticamente desactivado.

Para desactivar el aparato a la hora deseada programando el temporizador, el mando a distancia y el acondicionador deben estar desactivados. Proceda como sigue:

1. Pulsar el botón Timer

2. Pulsar el botón cha (entre las 0 y 10 horas es posible programar cada media hora; entre las 10 y las 24 horas es posible programar cada hora).

3. Pulsar el botón Timer (‘h’ cesa de parpadear) y la hora programada aparecerá en el display.

4. Pulsar el botón Timer para borrar los datos seleccionados de la memoria.

Observación: si no se pulsa ningún botón durante 10 segundos en el modo Timer, el mando a distancia quedará automáticamente desactivado.

Observación: Si el símbolo ‘h’ parpadea y se pulsa una vez el botón on/off, aparecerá en el display la hora programada. Ahora es posible modificar la hora con el botón Timer, será visualizada la hora para poder cambiarla*. Pulsar de nuevo el botón Timer para guardar los datos pr aire.

* Cuando se pulse el botón on/off en lugar del botón Timer, el mando a distancia se apagará.

ogramados y en el display aparecerá el tiempo que falta para encenderse el acondicionador de

para seleccionar la hora en la que el acondicionador de aire debe ponerse en mar-

. Pulsando una vez más el botón

Nota

obar si el indicador TIMER de la unidad interior está encendido una vez pr

Compr temporizador

. Para visualizar los valor

es de la última operación, pulsar la función T

ogramado el

imer

F MANTENIMIENTO

Limpieza del panel frontal

1. Apagar el aparato y desenchufar el enchufe.

2. Sujetar el panel frontal en la posición "a" y tirar hacia el exterior para s

acarlo.

3. Limpiar con un paño suave y seco. Utilizar agua tibia (máx. 30 ˚C) si el panel está muy sucio.

4. Nunca limpiar con productos volátiles (por ej. petróleo), ni productos abrasivos.

5. Nunca pulverizar agua sobre la unidad interior.¡Peligroso! ¡Descarga eléctrica!

6. Colocar de nuevo el panel frontal y fijarlo, empujando "b" hacia abajo.

Limpieza del filtro de aire

Limpiar el filtro de aire frecuentemente. Proceda como sigue:

1. Apagar el aparato.

- Abrir el panel frontal.

- Retirar con cuidado la palanca del panel.

- Sujetar la palanca y sacar el filtro.

2. Limpiar el filtro y volver a colocarlo en su sitio. Si el filtro está muy sucio, lavarlo con agua tibia y un detergente neutro, después dejar que se seque sin exponerlo al sol.

3. Cerrar el panel frontal. Si el acondicionador de aire está instalado en un entorno polvoriento, limpiar el filtro cada dos semanas.

G SEGURIDAD

Condición de funcionamiento

El dispositivo de seguridad desconecta la unidad en los siguientes casos:

Calefacción

Temperatura exterior superior a los 24°C Temperatura exterior inferior a los -7°C Temperatura ambiental superior a los 27°C

Refrigeración

emperatura exterior superior a los 43°C

Temperatura ambiental inferior a los 21°C

Deshumidificación

Temperatura ambiental inferior a los 18°C

Advertencia

Cuando el acondicionador de aire se ajusta en las funciones COOLING y DRY a una humedad

Contaminación acústica

- Instalar el aparato sobre un subsuelo firme a fin de limitar la contaminación acústica.

- Instalar la unidad exterior de modo que el ruido y el aire evacuado no moleste a los vecinos.

- No obstruir la salida de aire de la unidad exterior, ya que aumenta el nivel sonoro.

Características de la protección

1. El dispositivode seguridad desconecta la unidad en los siguientes casos:

2. Cuando todas las funciones están bloqueadas, pulsar el botón ON/OFF para poner el aparato de nuevo

relativa superior al 80% pueden presentarse fugas a través del tubo de escape de aire de la unidad interna (esto ocurre por ejemplo si hay una ventana o una puerta abierta).

- Después de una parada o de un cambio del modo si está funcionando, se debe esperar 3 minutos

para arrancar la unidad de nuevo.

- Tras haber desenchufado el aparato se debe esperar 20 segundos para poder encenderlo de nuevo.

en marcha.

- Si los datos programados están borrados, programar el Timer de nuevo.

Control

Después de un largo tiempo de uso, se deben controlar los siguientes puntos:

- Sobrecalentamiento del cable de alimentación y del enchufe o incluso un olor a quemado.

- Sonido o vibración anormal.

- Pérdida de agua de la unidad interior.

- La carcasa de metal tiene corriente.

Apagar el acondicionador de aire si se presenta uno de los casos arriba mencionados. Se recomienda la inspección periódica (mín. 1 vez cada 5 años) por parte de un instalador autorizado.

Características del modo CALEFACCIÓN

Precalentamiento

Cuando se accione el modo HEATING, tardará de 2 a 5 minutos para que la unidad interior expulse aire.

Postcalentamiento

Cuando la función HEATING queda desactivada, el ventilador continuará funcionando de 2 a 5 minutos.

Descongelación

Durante HEA procedimiento dura de 2 a 10 minutos. Durante el procedimiento de descongelación, el ventilador se parará. Una vez descongelado, la función HEATING se pondrá automáticamente en marcha.

TING, el aparato descongelará automáticamente para mejorar el rendimiento. Este

H LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Antes de solicitar la ayuda del servicio técnico, remítase al siguiente cuadro para buscar posibles soluciones:

Problema

La unidad no funciona.

Falta de aire frío o caliente.

Control ineficaz

No funciona inmediatamente.

Olor extraño. Sonido de agua corriente.

Ruido crepitante.

De la salida de aire sale vapor.

El indicador rojo del compresor se enciende permanentemente y el ventilador de la unidad interior ha dejado de funcionar.

Causa/Solución

El enchufe no está introducido correctamente en la base. Las pilas del mando a distancia están gastadas. Se ha activado el dispositivo de seguridad o se ha quemado el fusible. Las entradas y las salidas de aire están bloqueadas. La temperatura no está correctamente programada. ¿Está sucio el filtro de aire? Si existen fuertes interferencias (descarga eléctrica excesiva, interferencia en la alimentación eléctrica) puede perturbarse el funcionamiento del aparato. En tal caso, desenchufar el aparato y volverle a enchufar después de 2 a 3 segundos. Después de haber cambiado el modo durante el funcionamiento, se debe esperar 3 minutos. Este olor es originado por otra fuente, tabaco, muebles, etc. Originado por el líquido refrigerante en el acondicionador de aire; no es una avería. Sonido de descongelación en el modo de calefacción. Debido a la expansión y contracción de la parrilla a causa de los cambios de temperatura. El vapor se produce cuando el aire ambiental entra en contacto con el aire frío que sale del aparato en el modo de REFRIGERACIÓN o CALEF La unidad pasa del modo de calefacción al modo de descongelación. El testigo se apaga después de 10 minutos y el aparato vuelve al modo de CALEFACCIÓN.

ACCIÓN.

I GARANTÍA

El acondicionador de aire tiene una garantía de 24 meses a partir de la fecha de adquisición. Durante este período todas los defectos de material y de fabricación serán subsanados gratuitamente. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.

2. La reparación o el reemplazo de componentes no supone una extensión del período de garantía.

3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o reparaciones hayan sido efectuadas por terceros o por el comprador.

4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.

5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.

6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.

7. Los gastos de envío y los riesgos del envío del acondicionador o piezas de ésto, correrán en todos los casos a cargo del comprador.

A fin de evitar costes innecesarios, le recomendamos siempre consulte las instrucciones de uso. Si no ofrecen ninguna solución, lleve el acondicionador de aire al distribuidor para su reparación.

Madame, Monsieur,

Nous vous félicitons sincèrement pour l’achat de votre climatiseur. Vous venez d’acheter

un produit de qualité, votre climatiseur vous donnera satisfaction pendant de longues

années si vous l’utilisez de façon adéquate. Pour assurer une durée de vie optimale à votre

climatiseur, lisez d’abord ces instructions d’utilisation.

Au nom du fabricant, nous vous offrons 24 mois de garantie sur les défauts de matériel et

de fabrication.

Nous vous souhaitons beaucoup de confort avec votre climatiseur.

Cordialement,

PVG International B.V.

Service Clientèle

1. LISEZ PRÉALABLEMENT LE MANUEL D'UTILISA

TION.

2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

SOMMAIRE

A Spécifications techniques page 64

B Pièces page 65

C Avant la première utilisation page 66

D Instructions pour l’installation page 67

E Instructions d’utilisation page 74

F Entretien page 78

G Sécurité page 78

H En cas de panne page 80

I Conditions de garantie page 81

A SPÉCIFICATIONS TECHNIQUES

m3/h

430 530 800 1100

75 100 150 200

IP X0

IP X4

10-40

oui

Filtre à charbon , filtre écran

3,05B3,45

19 / 45

16-31

Modèle

220-240 / 50 /1

rotary

Performance énergétique en mode de chauffage *

COP *

Type de compresseur

EER *

Classe EE *

Classe de protection unité extérieure

Classe de protection unité intérieure

Filtre à aire

Commande à distance

Ces valeurs sont données à titre indicatif, sous réserve de modifications

S1126 S1135 S1153 S1170

Capacité de refroidissement * kW 2,6 3,5 5,3 7,0

Capacité de chauffage * kW 2,8 3,7 5,7 7,6

Capacité de déshumidification *** L

Conso. d’énergie refroidissement kW 0,87 1,32 1,82 2,60 Conso. d’énergie chauffage Alimentation Courant refroidissement (nom.) A 4,2 6,1 8,4 11,8 Courant chauffage (nom.) A 4,0 5,7 7,8 11,8 Surface pièce (nom.) ** Volume traité **

Vitesses ventilateur positions Thermostat ºC Température ambiente entre ºC

Fluide réfrigérant type / poids g R410A / 540 R410A / 730 R410A / 1450 R410A / 1900

Pression d'admission / d'évacuation bar Dimensions unité intérieure (LxPxH) mm 718 x 180 x 240 770 x 180 x 240 1033 x 202 x 313 1033 x 202 x 313

Dimensions unité extérieure (LxPxH) mm 700 x 256 x 552 760 x 256 x 552 760 x 256 x 552

Net poids unité intérieure kg 7 8 15 15 Net poids unité extérieure kg 32 34 48 56 Brut poids unité intérieure kg 9 10 18 18 Brut poids unité extérieure Niveau sonore unité intérieure dB(A) 32-36 34-38 38-42 45-49 Niveau sonore unité extérieure dB(A) 54 55 58 58

/ 24h 25 30 45 60

kW 0,83 1,21 1,70 2,60

V / Hz / Ph

860 x 307 x 660

kg 35 37 55 63

* Conforme à la norme EN 14511 ** À utiliser comme indication ***

Deshumidificacion, 32°C, 80% HR

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour tout information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

B PIÈCES

UNITÉ INTÉRIEURE

Entrée d’air

Panneau frontal

Bouton de secours

Écran

Sortie d’air

Réglage vertical

de la lamelle

Réglage horizon-

tal des lamelles

UNITÉ EXTÉRIEURE

Filtre au carbone

actif (en option)

Filtre purificateur

d’air (en option)

Filtre à air

Télécommande

Entrée d’air

Tube d’évacuation

que: évacuation de l’eau de conden

Remar sation pendant REFROIDIR ou SÉCHER

uyaux

(non compris) et câble

électrique

Sortie d’air

Les illustrations de ce mode d’emploi représentent un modèle de base. Le climatiseur que vous avez acheté peut êtr

e d’un type différent.

C AVANT LA PREMIÈRE UTILISATION

Avant la première utilisation du climatiseur, contrôler et régler les choses suivantes:

Réglage de la télécommande

a télécommande n’est PAS réglée par le fabricant pour les fonctions ‘refroidir uniquement’ ou ‘chauffer’, vous devez régler ces fonctions vous-même. Chaque fois que vous changez les piles de la télécommande, la flèche “Heat” ou “Cool” clignote sur le petit écran de la télécommande. Selon le type du climatiseur que vous avez acheté, la télécommande se règle comme suit: Appuyez sur n’importe quel bouton lorsque la flèche “Heat” clignote, la pompe à chaleur est alors réglée. Appuyez sur n’importe quel bouton lorsque la flèche “Cool” clignote, la fonction ‘refroidir uniquement’ est réglée. Si vous n’appuyez sur aucun bouton dans les 10 secondes, la télécommande se mettra automatiquement sur la fonction ‘pompe à chaleur’. Les types S1126, S1135, S1153 et S1170 sont équipés d’une pompe à chaleur.

Si la télécommande est réglée sur ‘Refroidir uniquement’, la fonction ‘chauffer’ ne peut pas être réglée via la télécommande.

Mesures de sécurité

• Utilisez l’alimentation électrique adéquate (voir plaque de type de l’appareil) pour prévenir tout risque

de pannes graves, de danger ou d’incendie.

• Veillez à ce que le disjoncteur ou la fiche électrique restent propres. Raccorder correctement la fiche

électrique / disjoncteur au câble électrique, un contact insuffisant peut provoquer un choc électrique ou la formation de flammes.

• Ne pas éteindre l’unité avec le disjoncteur ou en tirant la fiche électrique hors de la prise, ceci peut pro-

voquer des étincelles et des flammes.

• Ne pas tirer ni faire de nœuds avec le câble électrique, il pourrait se détériorer ou se casser et provoquer

un choc électrique ou la formation de flammes.

• Ne jamais introduire de bâton ou d’autre objet similaire dans l’unité. Le ventilateur tourne à grande

vitesse et pourrait occasionner des blessures.

• Il n’est pas sain de rester exposé longtemps et directement au flux d’air froid produit par le climatiseur.

Il est recommandé de laisser l’appareil souffler librement dans la pièce.

• En cas de panne, éteindre d’abord l’appareil avec la télécommande avant de le débrancher.

• Ne réparez pas l’appareil vous-même. Des réparations effectuées incorrectement peuvent provoquer

des chocs électriques, etc.

• Ne pas placer de cuisinières ou de fours dans l’axe du flux d’air.

• Ne pas manipuler les boutons avec les mains mouillées.

• Ne placer aucun objet sur l’unité extérieure.

• L’utilisateur doit faire effectuer le raccordement par un installateur agréé et en respectant les prescrip-

tions et la réglementation locales.

D INSTRUCTIONS POUR L’INSTALLATION

Schéma d’installation

La distance jusqu’au mur doit être de 50 mm au minimum.

La distance jusqu’au plafond doit être de 50 mm au minimum.

a distance jusqu’au mur doit

L être de 50 mm au minimum.

La distance entre l’entrée d’air et le mur doit être de 250 mm au minimum.

La distance entr et le mur doit être de 500 mm au minimum.

- L’illustration est un agrandissement de l’unité et peut être différente de l’unité que

- L’installation doit être effectuée par un installateur agréé selon les prescriptions et la

e la sortie d’air

vous avez achetée.

réglementation locales.

La distance entre l’entrée d’air et le mur doit être de 250 mm au minimum.

min. 250 mm.

Raccordement du câble électrique

Câblage entre l’unité intérieure et extérieure:

1. Retirez le couvercle en plastique de l’unité intérieure

2. Utilisez le schéma de câblage comme référence

(accroché à l’unité intérieure) pour le raccordement.

. Replacez le couvercle, “B” à l’extérieur

(voir illustration).

Choisissez le bon endroit

Ne placer aucun obstacle près de la sortie d’air, pour ne pas gêner le flux d’air et pour qu’il puisse se diffuser dans toute la pièce. Les tuyaux et le trou dans le mur doivent pouvoir être placés à un endroit accessible. Gardez suffisamment de distance entre l’unité, le plafond et le mur (voir chapitre D). Les filtres à air doivent pouvoir être retirés facilement. L’unité et la télécommande doivent se trouver à au moins 1 m de distance de la télévision, de la radio etc. Les néons peuvent provoquer des perturbations. Veillez aussi à garder une distance suffisante. Ne rien entreposer près de l’entrée d’air, l’air aspiré doit avoir un accès totalement libre. Le mur doit être assez résistant pour pouvoir supporter le poids de l’unité. La conception du mur ne doit pas faire augmenter la production de bruits ou de vibrations.

Schéma d’installation

Unité intérieure

anneau

P frontal

Raccord (intérieur)

Caisson

Ne pas dépasser 5 m de hauteur.

Unité extérieure

Où installer l’unité extérieure ?

Dans un endroit accessible et bien aéré. Ne pas l’installer à un endroit dangereux (par exemple près d’une conduite de gaz qui peut fuire). Respecter la distance exigée entre l’appareil et le mur. L’unité extérieure ne doit pas être exposée à des salissures grasses ni à l’air marin salé. Ne pas installer près de sorties de gaz. Ne pas installer du côté de la rue pour éviter les risques d’éclaboussement (d’eau). Monter sur une fondation fixe pour éviter les bruits. L’air doit pouvoir sortir librement, aucun obstacle ne doit se trouver sur son passage.

15 m (S1135,

Max. 10 m

(S1126) ou max.

Unité extérieure

Ne pas dépasser 5 m de hauteur

Unité intérieure

S1135, S1170)

max. 15 m (S1135,

S1135, S1170)

Max. 10 m (S1126) ou

INSTALLATION DE L’UNITÉ INTÉRIEURE

1. Installation de la plaque de montage

- Monter la plaque de montage à l’endroit

où l’unité intérieure sera suspendue. Tenez c

ompte du sens des tuyaux.

- Placez la plaque de montage horizontale-

ment à l’aide d’un niveau à bulle.

- Percer des trous d’une profondeur de 32

mm pour fixer la plaque.

- Enfiler les chevilles en plastique dans les

trous et visser avec les vis auto taraudantes.

- Vérifiez que la plaque de montage est bien

fixée et percez le trou pour les tuyaux.

Remarque: la forme de la plaque de montage peut varier suivant le modèle, mais la méthode d’installation reste la même.

2. Percer le trou pour les tuyaux

- Déterminez la position du trou pour faire traverser les tuyaux dans le mur à l’aide du trou dans la pla-

que de montage.

- Percer le trou dans le mur, il doit légèrement pencher vers le bas côté extérieur.

- Placer un manchon dans le trou pour protéger le mur.

3. Installation du tuyau de l’unité inté-

rieure

- Faire passer les tuyaux (gaz et liquide)

et les câbles à travers le mur, de l’extérieur vers l’intérieur ou vice versa si vous avez placé l’unité intérieure en premier.

- Faites une encoche correspondant au

sens des tuyaux.

Remarque: Faites l’encoche 1, 2 ou 4, suivant la position du trou dans l’unité intérieure que vous avez choisie.

- Après le raccordement des tuyaux, monter le tube d’évacuation. Puis raccorder les câbles électriques et

isoler ensuite les tuyaux, les câbles et le tube d’évacuation.

Isolation des raccor vinyle adhésif par

dements de tuyau: isoler les pièces de raccordement avec du matériel d’isolation et du

-dessus.

Dimensions tuyau

Résistance de

torsion

Grosseur écrou

solation du tuyau:

a. a. Placer le tube d’évacuation sous la con-

duite.

Câble électrique

Gros tuyau

Tuyau d’isolation

b. Utilisez du matériau d’isolation de plus de

etit

6 mm d’épaisseur.

De tube d’évacuation doit être légèrement penché vers le bas côté extérieur pour évacuer l’eau plus facilement. Attention, le tube d’évacuation ne soit pas se vriller, il ne doit pas dépasser et son

Câble électrique

(pompe à cha-

eur)

âblage dispositif de dégel

C (pompe à chaleur)

Tube d’évacuation

Bande

P tuyau

extrémité ne doit pas tremper dans l’eau. Si le tube d’évacuation est prolongé par un tuyau flexible, isoler la partie du tuyau qui passe le long de l’unité intérieure.

- Si les tuyaux se trouvent du côté droit, le tuyau, le câble électrique et le tube d’évacuation doivent être

isolés et fixés au dos de l’unité intérieure par des serre-tubes.

Percer ici

Plaque de

montage

Serre-tube

Plaque de

montage

Serre-tube

A. Poser le serre-tube sur l’encoche. B. Puis appuyez ensuite sur le serre-tube pour le fixer à la plaque de montage.

Raccordement des tuyaux

a. Raccordez les tuyaux de l’unité intérieure avec deux clés de ser-

rage. Prenez la résistance de torsion en compte (voir tableau cidessous) pour éviter que le tuyau, les raccords et les écrous ne se déforment ou se détériorent.

isser d’abor

Modèle

S1126, S1135, S1153 Liquid Side (ø6 or 1/4 inch) 1.8 kg.m 17 mm

S1170 Liquid Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1126 Gas Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm

S1135, S1153 Gas Side (ø12 or 1/2 inch) 5.5 kg.m 24 mm

S1170 Gas Side (ø16 or 5/8 inch) 7.5 kg.m 27 mm

d à la main puis fixer avec les clés de ser

rage.

Plaque de

montage

Accrocher ici

. Raccordement du câble

- Unité intérieure

Connectez le câble électrique sur l’unité intérieure en branchant les fils correctement sur la plaque de raccordement. La couleur des fils et les références sur les serre-tubes doivent c

orrespondre.

Remarque: Sur certains modèles, il faut d’abord enlever le couvercle pour pouvoir connecter les fils.

- Unité extérieure

1. Retirer le couvercle de l’unité en le dévissant. Branchez les

fils sur la plaque de raccordement comme suit:

2. Connecter le câble électrique sur la plaque de raccordement.

3. Revisser le couvercle.

4. Si vous possédez le modèle S1170, placez un disjoncteur

(agréé) entre la source d’alimentation électrique et l’unité. Montez aussi un interrupteur principal adapté.

Les illustrations sont basées sur des modèles standards. Le climatiseur que vous possédez peut être un autre modèle.

Panneau

rontal

Unité intérieure

Unité extérieure

Plaque de raccordement

intérieur)

(

Plaque de fond

Caisson

Couvercle de plaque de raccordement (intérieur)

Avertissement:

1. Raccordez toujours le climatiseur sur un circuit électrique à part. Pour le raccordement des fils, voir le

schéma à l’intérieur du couvercle.

2. Vérifiez si l’épaisseur du câble est conforme aux prescriptions (voir étiquette ci-dessous).

3. Vérifiez si tous les fils sont bien fixés.

4. Installez un interrupteur à courant différentiel résiduel.

Remarque: Tous les câbles utilisés doivent être agréés et respecter les réglementations locales en vigueur.

Spécifications câbles

S1126 S1135

S1153

S1170

Câble électrique

ype

Diamètr

Raccordement câble électrique

ype

Diamètr

Raccordement câble électrique 1 (pompe à chaleur)

ype

Diamètr

INSTALLATION UNITÉ EXTÉRIEURE

1. Monter la sortie et le tube d’évacuation (uniquement pour les

modèles avec pompe à chaleur). Quand l’unité intérieure est en mode de chauffage, de l’eau de c

ondensation sort de l’unité extérieure. Monter une sortie et un tube d’évacuation pour évacuer l’eau sans problème. Monter la sortie d’évacuation et un raccord en caoutchouc sur la plaque de fond de l’unité extérieure (voir ill.).

2. Installation et montage de l’unité extérieure Fixez l’unité avec des boulons sur un sol plat et robuste. Monter l’unité très solidement (contre les vents violents et les vibrations).

3. Raccordement des tuyaux de l’unité extérieure Retirez les bouchons du robinet à deux et trois voies. Connectez les tuyaux un par un en respectant la résistance de torsion.

4. Raccordement du câble de l’unité extérieure (voir page précédente)

Aspiration des canalisations

L’air et l’humidité résiduels dans les canalisations après l’installation peuvent endommager le compresseur. Après raccordement de l’unité intérieure et extérieure, veillez à bien aspirer l’air et l’humidité à l’aide d’une pompe à vide, voir ci-dessous.

Pompe à vide

Schéma robinet à trois voies

. Dévisser le robinet à deux et trois voies et retirer les bouchons.

2. Dévisser le tuyau d’alimentation et retirer le bouchon.

3. Raccorder le tuyau flexible de la pompe à vide sur le tuyau d’alimentation.

4. Faire tourner la pompe à vide pendant 10-15 minutes jusqu’à une pression absolue de 10 mmHg.

5. Fermer le bouton de basse pression sur la pompe à vide pendant que celle-ci est en marche. Éteindre e

nsuite la pompe.

6. Ouvrez le robinet à deux voies (1/4 de tour), puis le refermer au bout de 10 secondes. Vérifiez tous les raccordements avec du savon liquide ou un détecteur électronique de fuite.

7. Tournez le robinet à deux et trois voies en position de fonctionnement. Débranchez le tuyau de la pompe à vide.

8. Replacer et revisser tous les bouchons.

Remarque

- Lisez d’abord ce Mode d’emploi avant de commencer l’installation.

- Veillez à ce qu’il ne reste pas d’air dans le système de refroidissement et à ce que le liquide de refroidissement ne fuite pas.

- Tester: laissez le climatiseur fonctionner après l’installation et notez les données de son fonctionnement.

- Vérifier le fusible de l’unité intérieure sur les types S1126 et S1135: 50T, valeur autorisée 3.15 A,T, 250V. Pour les types S1153 et S1170: 3.15A, T, 250V.

- Le fusible pour l’unité totale doit convenir pour la puissance maximale.

- La fiche électrique doit être librement accessible pour qu’elle puisse être débranchée en cas d’urgence. Si aucun accès libre n’est possible, un interrupteur principal bipolaire devra être installé à un endroit facile d’accès.

E INSTRUCTIONS D’UTILISATION

Commande et écran

ÉMOIN LUMINEUX D’ALIMENTATION ÉLECTRIQUE

T S’allume quand l’appareil est branché sur le secteur.

TÉMOIN LUMINEUX MODE VEILLE S’allume quand cette fonction est activée.

RÉCEPTEUR DE SIGNAL Reçoit les signaux de la télécommande.

TÉMOIN LUMINEUX DE L’HORAIRE S’allume pendant la durée programmée.

TÉMOIN LUMINEUX DE FONCTIONNEMENT S’allume quand l’appareil est en marche.

BOUTON DE SECOURS Pour commander l’unité si la télécommande ne fonctionne pas.

Réglage du redémarrage automatique

L’appareil est réglé par le fabricant sur redémarrage automatique.

Après une panne de courant, l’appareil repart à partir de la dernière fonction sélectionnée.

La forme et la position des interrupteurs et des témoins lumineux peut varier selon les modèles, mais les fonctions r

estent identiques.

Télécommande

La télécommande émet et envoie des signaux au système.

Bouton SLEEP: Pour régler ou

éteindre le mode veille.

fonction TIMER (pr

Bouton TIMER: Pour sélectionner la

Bouton MODUS: Pour sélectionner le

Bouton DOWN (bouton TROP CHAUD): Pour

baisser la température ambiante programmée

et réduire la durée de programmation.

ogrammation minuterie).

mode de fonctionnement: Feel,

Cooling, Dry, Fan et Heating .

Bouton UP (bouton TROP FROID): Pour augmenter la température ambiante programmée et allonger la durée de programmation.

Boutons de commande FAN SPEED (vitesse de ventilation): Pour sélectionner la vitesse du ventilateur de l’unité inté-

ieure: automatique, élevée, moyenne ou basse.

r Boutons de lamelle horizontale:

Pour régler l’orientation du flux d’air Bouton ON/OFF: Pour allumer

et éteindre l’appareil.

Remarque: tous les modes et les fonctions correspondantes sont décrits ci-après.

Chargement des piles

Retirez le couvercle du boîtier dans le sens de la flèche. Placez les nouvelles piles comme indiqué (attention à la position des pôles (+) et (-) des piles. Remettre le couvercle du boîtier en place.

Remarque: utilisez 2 piles LR03 AAA (1.5 V). Ne pas utiliser de piles rechargeables. Si l’écran devient flou, changer les piles contre des piles du même type (voir ci-dessus).

Rangement de la télécommande et conseils d’utilisation

La télécommande peut être rangée dans un support fixé au mur.

Remarque: Le support pour télécommande est en option.

Utilisation de la télécommande

Récepteur

de signal

Dirigez la télécommande vers le récepteur de signal de l’unité intérieure du climatiseur. Le climatiseur peut être commandé ainsi jusqu’à une distance de 7 mètres.

INSTRUCTIONS D’UTILISATION

Moins de 20 °C

23 °C

Fonctionnement du mode FEEL

Le mode de fonctionnement est sélectionné automatiquement (HEATING, DRY, FAN, COOLING) en fonction de la température a

mbiante au moment de la sélection.

1. Avec la télécommande orientée en direction du climatiseur. Mise en route Appuyez sur le bouton ON/OFF. Quand l’appareil reçoit un signal, le témoin lumineux RUN de l’unité intérieure s’allume.

Si l’unité n’est pas en mode FEEL.

2. Sélectionner le mode FEEL Appuyez sur le bouton de sélection MODE Mettre le bouton MODE sur la position FEEL.

Le mode de fonctionnement et la température sont déterminés par la température intérieure.

Température intérieure Mode de fonctionnement Température souhaitée

Chauffer pour climatiseur équipé de ‘pompe à chaleur’

Ventilateur climatiseur type ‘refroidir uniquement’

20 – 26 °C DRY 18 °C

Plus de 26 °C COOLING 23 °C

3. Réglage de la température Appuyez sur le bouton g ou le bouton Lorsque vous appuyez sur le bouton Lorsque vous appuyez sur le bouton

h. g, la valeur de la température programmée augmente de 1°C. h, la valeur de la température programmée baisse de 1°C.

Remarque:

• En “feel mode” la température ne s’affiche pas.

• Il est possible que le climatiseur ne souffle pas d’air alors que l’unité est en marche.

• Lors d’un changement du mode de fonctionnement, l’unité ne se met pas toujours en route tout de suite. Le mode AUTO peut être activé en appuyant sur le bouton ON/OFF. Si vous n’appréciez pas l’effet produit par le mode FEEL, choisissez un autre mode: HEATING, DRY ou COOLING.

Mode TIMER (programmation minuterie)

Lorsque vous réglez la minuterie à l’aide du bouton TIMER quand vous par votre retour. Vous pouvez éventuellement désactiver la minuterie pendant la nuit.

tez, il fait agréablement chaud à

RÉGLAGE DE LA MINUTERIE TIMER

Pour programmer la mise en route du climatiseur à une heure souhaitée, suivez la procédure suivante (la télécommande et le climatiseur sont éteints):

1. Appuyez sur le bouton Timer.

. Choisissez le mode souhaité an appuyant sur le bouton Mode.

3. Choisissez la température souhaitée en appuyant sur le bouton (uniquement possible si le mode ‘cool’ ou ‘heat’ est sélectionné).

4. Choisissez la vitesse du ventilateur (low, medium ou high) ou le mode automatique en appuyant sur le bouton Fan (uniquement possible si le mode Feel, Cool ou Heat est sélectionné). En mode Dry, le ventilateur tourne toujours en mode Auto.

5. Choisissez Swing ou pas de Swing, en appuyant sur le bouton Swing.

6. Appuyez sur le bouton TIMER (‘h’ clignote).

7. Utilisez le bouton climatiseur (par tranches de demi-heures entre 0 h et 10 h. Par tranches d’une heure entre 10 h et 24 h.)

8. Appuyez sur le bouton TIMER (‘h’ s’arrête de clignoter) et l’heure programmée s’affiche sur l’écran.

9. Appuyez à nouveau sur le bouton TIMER pour effacer la donnée mémorisée.

gh pour sélectionner l’heure de mise en route du

Remarque: si pendant la programmation aucun bouton n’est touché pendant 10 secondes, la télécommande s’éteint automatiquement.

Pour arrêter le climatiseur à une heure souhaitée, suivez la procédure suivante (la télécommande et le climatiseur sont éteints):

1. Appuyez sur de bouton Timer.

2. Utilisez le bouton entre 0 h et 10 h. Par tranches d’une heure entre 10 h et 24 h.)

3. Appuyez sur le bouton TIMER (‘h’ s’arrête de clignoter) et l’heure programmée s’affiche sur l’écran.

4. Appuyez à nouveau sur le bouton TIMER pour effacer la donnée mémorisée.

Remarque: si pendant la programmation aucun bouton n’est touché pendant 10 secondes, la télécommande s’éteint automatiquement

Remarque: lorsque ‘h’ clignote, vous pouvez afficher la température programmée en appuyant une fois sur le bouton ON/OFF. Vous pouvez alors modifier la heure à l’aide du bouton bouton TIMER, l’heure s’affiche à nouveau. Vous pouvez aussi la modifier.* Lorsque vous appuyez à nouveau sur le bouton TIMER, le système mémorise les données programmées et affiche la durée de fonctionnement r

* Si vous appuyez sur le bouton ON/OFF/RUN au lieu du bouton Timer, la télécommande s’éteint.

gh pour sélectionner l’heure d’arrêt du climatiseur (par tranches de demi-heures

gh. Si vous appuyez sur le

estante sur l’écran.

Remarque

Une fois le timer réglé, vérifiez si le TÉMOIN LUMINEUX du TIMER de l’unité intérieure s’allume. Pour contrôler les paramètr

es sur l’écran, appuyez sur le bouton TIMER.

F ENTRETIEN

Nettoyage du panneau frontal

1. Éteindre et débrancher l’appareil.

2. Saisir le panneau frontal en position “a” et tirez-le vers vous.

. Nettoyez-le avec un chiffon doux propre et sec.

Utilisez de l’eau tiède (max. 30˚ C) pour éliminer les tâches tenaces.

4. N’utilisez jamais de produits volatiles tels que de l’essence, ni de produit récurant pour éliminer les tâches.

5. Ne jamais projeter de l’eau sur l’unité intérieure. Danger! Choc électrique!

6. Replacer le panneau frontal et refermez en appuyant sur “b”.

Nettoyage du filtre à air

Le filtre à air doit être nettoyé régulièrement. Procédez comme suit:

1. Éteindre et débrancher complètement l’appareil.

- Ouvrez le panneau frontal.

- Tirez doucement la manette du filtre vers vous.

- Saisissez la manette et retirez le filtre.

2. Nettoyer et replacer le filtre à air. En cas de tâches tenaces, laver le filtre avec de l’eau tiède et un peu de liquide vaisselle. Une fois nettoyé, laisser sécher le filtre à l’abri du soleil.

3. Refermez le panneau frontal. Si le climatiseur est utilisé dans une pièce très poussiéreuse, nettoyez le panneau frontal toutes les deux semaines.

G SÉCURITÉ

Conditions de fonctionnement

Le dispositif de sécurité peut détecter une erreur et éteindre l’unité dans les cas suivants :

CHAUFFER La température extérieure dépasse les 24°C La température extérieure est en dessous de -7°C La température ambiante dépasse les 27°C

REFROIDIR La température extérieure dépasse les 43°C La températur

SÉCHER La températur

e ambiante est en dessous de 21°C

e ambiante est en dessous de 18°C

Avertissement

Lorsque la climatisation se trouve en mode COOLING ou DRY avec une humidité relative de plus

Bruits gênants

- Installez le climatiseur sur un sol robuste pour éviter tout bruit désagréable.

- Installez l’unité extérieure de telle sorte que les bruits qu’elle émet en soufflant ne gênent pas vos

- Ne pas placer d’obstacles dans en face de l’unité extérieure. Un obstacle dans l’axe de l’air soufflé

Caractéristiques du dispositif de sécurité

1. Le dispositif de sécurité éteint l’unité dans les cas suivants:

- Après l’arrêt ou le changement d’une fonction alors que l’unité fonctionne, attendez 3 minutes avant

- Si vous branchez l’appareil et que vous allumez immédiatement l’unité, elle se mettra en route au bout

2. Si l’unité a été arrêtée automatiquement par le dispositif de sécurité, appuyez sur le bouton ON/OFF

de 80%, de l’humidité peut couler de l’intérieur par la sortie d’air (si par exemple une fenêtre ou une porte est ouverte).

voisins.

augmente la production de bruit.

de remettre le climatiseur en route.

de 20 secondes environ.

pour la remettre en route. Par contre, le Timer (minuterie) doit à nouveau être réglée.

Contrôle

Après une utilisation prolongée du climatiseur, vérifiez les points suivants :

- Surchauffe du câble et de la fiche électrique. Sentez-vous une odeur de brûlé?

- Le climatiseur fait-il plus de bruit ou vibre-t-il plus que la normale?

- L’unité intérieure produit de l’eau (fuite).

- Le caisson métallique de l’unité est électrifié.

Éteignez le climatiseur immédiatement dans tous les cas décrits ci-dessus! Une inspection périodique par un installateur agréé (min. 1x tous les 5 ans) est recommandée.

Caractéristiques du mode HEATING

Avant chauffage

Une fois la fonction HEATING activée, le flux d’air de l’unité intérieure ne se mettra en route qu’au bout de 2 – 5 minutes.

Après chauffage

Une fois la fonction HEATING arrêtée, le ventilateur tournera encore pendant 2 – 5 minutes.

Dégel

En position HEATING, l’appareil se dégèlera automatiquement pour un fonctionnement optimal. Cette pr

océdure dure normalement entre 2 et10 minutes. Pendant le dégel de l’appareil, la fonction de

ventilation s’arrête. Une fois le dégel effectué, la fonction HEATING se remet en marche automatiquement.

H EN CAS DE PANNE

Problème Cause / Solution

La fiche électrique n’est pas bien enfoncée dans la prise.

Les piles de la télécommande doivent être changées.

La sécurité est activée ou le fusible est grillé.

es entrées et sorties d’air sont-elles bloquées?

La température est-elle bien réglée?

Le filtre à air est-il sale?

Aucune commande ne marche.

En cas de panne d’alimentation électrique (déchargement d’électricité statique ou panne de secteur) le fonctionnement de l’appareil peut être perturbé. Dans ce cas, débranchez le climatiseur, attendez 2-3 secondes puis rebranchez-le.

L’appareil ne se met pas en route immédiatement.

Changement de mode de fonctionnement alors que le climatiseur est en route: retard de 3 minutes.

Odeur suspecte.

L’odeur est peut-être générée par autre chose (meubles, cigarettes, etc.). L’unité souffle le même air qu’elle a aspiré.

Causé par le liquide réfrigérant dans la climatisation, cela n’est pas l’indication d’une panne.

Bruit de dégel en mode chauffage.

Craquements.

Le bruit peut être causé par la dilatation du panneau frontal due aux changements de température.

Buée / vapeur au niveau de la sortie d’air.

De la vapeur ou de la buée se forme lorsque l’air de la pièce se refroidit fortement. Ceci est du au fait qu’en mode COOLING ou DRY, de l’air froid est produit (soufflé) par le climatiseur.

L’indicateur lumineux rouge du compresseur reste allumé et le ventilateur de l’unité intérieure ne fonctionne pas.

L’unité passe du mode chauffage au mode dégel. Le témoin lumineux s’éteint au bout de 10 minutes, l’unité se remet en mode chauffage.

Pas d’air froid ni chaud. Bruit de ruissellement.

L’unité ne fonctionne pas.

Les problèmes décrits ci-après ne sont pas toujours des pannes. Contrôlez d’abord avant d’appeler votre service de réparations.

I CONDITIONS DE GARANTIE

Le climatiseur est garanti pour une période de 24 mois à compter de la date d’achat. Les défauts de matériel et de fabrication sont réparés gratuitement pendant cette période, dans le respect des règles suivantes:

•

Toutes les autres demandes de dommages et intérêts, y compris pour dommages indirects seront expressément refusées.

• La réparation ou le changement de pièces pendant la période de garantie ne prolonge en aucun cas la période de garantie.

• La garantie n’est pas valable si des changements ont été apportés à l’appareil, si des pièces qui ne sont pas d’origine ont été montées et si des réparations ont été effectuées par des tiers.

• Les pièces soumises à une usure normale, telles que le filtre, ne sont pas garanties.

• La garantie est uniquement applicable si vous présentez le ticket de caisse original daté et sur lequel aucune modification n’a été apportée.

• La garantie n’est pas valable pour les dégâts causés par des manipulations contraires au manuel d’instruction ou par négligence.

• Les frais d’expédition et le risque lié à l’envoi du climatiseur ou de ses pièces sont toujours à la charge de l’acheteur.

Pour éviter des frais inutiles, nous vous recommandons de consulter d’abord attentivement le manuel d’utilisation du produit. Si cela ne vous permet pas de solutionner le problème, vous pouvez emmener le climatiseur pour réparation chez votre distributeur.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V.

i ÖSTERREICH

PVG Austria VertriebsgmbH Salaberg 49 3350 HAAG tel: +43 7434 44867 fax: +43 7434 44868 email: pvgaustria@zibro.com

e BELGIË

PVG Belgium NV/SA Industrielaan 55 2900 SCHOTEN tel: +32 3 326 39 39 fax: +32 3 326 26 39 email: pvgbelgium@zibro.com

q SCHWEIZ

PVG Schweiz AG Genuastrasse 15 4142 MÜNCHENSTEIN tel: +41 61 337 26 51 fax: +41 61 337 26 78 email: pvgint@zibro.com

2 DEUTSCHLAND

PVG Deutschland GmbH Beiersdorfstraße 4 46446 EMMERICH tel: +49 2821 76713 fax: +31 412 622 893 email: pvgint@zibro.com

6 DANMARK

PVG Scandinavia A/S Niels Bohrsvej 10 6100 HADERSLEV tel: fax:

+45 73 53 02 02 +45 73 53 02 04

email: pvgdenmark@zibro.com

5 ESPAÑA

PVG España S.A. Pol. Ind. San José de V

alderas II Comunidad ”La Alameda” C/ Aurora Boreal, 19 28918 LEGANÉS (Madrid) tel:

+34 91 611 31 13 fax: +34 91 612 73 04 email: pvgspain@zibro.com

4 UNITED KINGDOM

Lister Gases Bridge Street Holloway Bank, Wednesbury West Midlands WS10 OAW tel.: +44 121 506 1818 fax: +44 121 505 1744

mail: gases@lister.co.uk

> ITALIA

PVG Italy SRL Via Niccolò Copernico 5 50051 CASTELFIORENTINO (FI) tel: +39 571 628 500 fax: +39 571 628 504 email: pvgitaly@zibro.com

u NORGE

Sunwind - Gylling A/S Rudsletta 71-75 / P.O. Box 64 N-1309 RUD tel: +47 67 17 13 70 fax: +47 67 17 13 80 email: pvgint@zibro.com

1 NEDERLAND

PVG International B.V. P.O. Box 96 5340 AB OSS tel: +31 412 694 694 fax: +31 412 622 893 email: pvgnl@zibro.com

9 PORTUGAL

Gardena, Lda Recta da Granja do Marquês ALGUEIRÃO 2725-596 MEM MAR

TINS tel: + 35 21 92 28 530 fax: + 35 21 92 28 536 email: pvgint@zibro.com

: POLSKA

PVG Polska Sp. z. o. o. ul. Kościelnej 110 26-800 Białobr tel:

zegi

+48 48 613 00 70 fax: +48 48 613 00 70 email: pvgpoland@zibro.com

3 FRANCE

PVG France SARL 4, Rue Jean Sibélius B.P. 185 76410 SOTTEVILLE SOUS LE VAL tel:

+33 2 32 96 07 47 fax: +33 0 820 34 64 84 email: pvgfrance@zibro.com

TTRR

TURKEY

Is›tma Klima So¤utma

PVG

Ltd.Sti.

Ataturk Cad. No 380 Ak Ishani Kat 6 35220 Alsancak IZMIR - TURKEY tel: + 90 232 463 33 72 fax:

+ 90 232 463 69 91

email: pvgturkey@zibro.com

ZIBRO S1126, S1135, S1153, S1170 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
