Hyvä asiakas

Onnittelemme Zibro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen,

josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttöiän

varmistamiseksi.

Tuotteen valmistajana myönnämme sille 24 kuukauden takuun kaikkien materiaali- ja

tuotevikojen varalta. Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi

parissa.

Ystävällisin terveisin

PVG International b.v.

Asiakaspalveluosasto

1. LUE ENSIN KÄ

YTTÖOHJEET

.

2. OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

FIN

82

SISÄLTÖ

A. TURVAOHJEET 84

B. OSIEN NIMET 85

C. KÄYTTÖLÄMPÖTILA 86

D. MANUAALINEN KÄYTTÖ 87

E. KÄYTTÖ KAUKOSÄÄTIMELLÄ 88

F. OPTIMAALINEN KÄYTTÖ 92

G. ILMANVIRTAUKSEN SUUNNAN SÄÄTÄMINEN 93

H. ILMASTOINTILAITTEEN TOIMINTA 94

I. KUNNOSSAPITO 95

J. KÄYTTÖVIHJEITÄ 97

K. VIANMÄÄRITYSVIHJEITÄ 98

L. TAKUUEHDOT 100

M. TEKNISET TIEDOT 101

LUE TÄMÄ OHJEKIRJA

Tämä ohjekirja sisältää paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttöä
ja kunnossapitoa varten. Luvussa ”Vianmääritysvihjeitä” on useita ratkaisuja ylei­siin ongelmiin. Lukemalla luvun K ”V
soittamista saatat välttää turhan puhelinsoiton.

ianmääritysvihjeitä” ennen tukipalveluun

FIN

83

A T

URVAOHJEET

A

senna laite vain, jos se vastaa paikallisia säädöksiä, lakeja ja standardeja. Laitetta saa käyttää ainoastaan
kuivissa sisätiloissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuun pisto­rasiaan, jonka jännite on 220-240 V / 50 Hz.

TÄRKEÄÄ

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu.

G

Tarkista ennen laitteen kytkemistä seuraavat seikat:

• Verkkovirran jännite vastaa laitteeseen merkittyä jännitettä.

• Pistorasia ja virtalähde ovat yhteensopivia laitteeseen merkityn jännitteen kanssa.

• Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.

• Laite on asetettu tukevalle ja tasaiselle pinnalle.

Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon.
Lue nämä ohjeet huolellisesti ja noudata niitä.
Ilmastointilaite sisältää jäähdytysainetta, ja se voidaan luokitella paineistetuksi laitteeksi. Ota

•
aina yhteyttä valtuutettuun asentajaan ilmastointilaitteen asennusta ja huoltoa varten.. On
suositeltavaa, että valtuutettu ilmastointilaitehuolto tarkastaa ja huoltaa ilmastointilaitteen
vuosittain.

Valtuutetun sähköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran
yhteensopivuutta.

• Laite on valmistettu Euroopan yhteisön turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin
varovasti, kuten mitä tahansa muutakin sähkölaitetta.

• Älä peitä ilman sisäänmeno- ja ulostuloritilöitä.

• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.

• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin.

• Älä työnnä esineitä laitteen aukkoihin.

• Älä koskaan kytke laitetta sähköverkkoon käyttämällä jatkojohtoa. Jos sopivaa maadoitettua pistorasi­aa ei ole käytettävissä, pyydä valtuutettua sähkömiestä asentamaan sellainen.

• Huolehdi lasten turvallisuudesta laitteen lähellä, kuten muitakin sähkölaitteita käytettäessä.

• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai Zibro-toimittaja. Noudata laitteen
käyttöohjeessa mainittuja käyttö- ja huolto-ohjeita.

• Irrota aina pistoke pistorasiasta, kun laite ei ole käytössä.

• Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke.

•

Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla
virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosäätimen omia käyttöpai­nikkeita.

•

Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteen
avaamista.

• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi.

• Älä aseta kaasupolttimia, uuneja tai liesiä laitteen ilmavirtaukseen.
Älä käytä painikkeita tai kosketa ilmastointilaitetta märillä käsillä.

•

• Huomaa, että ulkoyksikkö pitää ääntä toimiessaan. T
Käyttäjän vastuulla on varmistaa, että laite täyttää paikalliset säädökset.

ämä saattaa olla paikallisten säädösten vastaista.

FIN

84

• On suositeltavaa välttää oleskelua suoraan ilmavirrassa.

43526

1

10

9

12

13

11

7

8

f

f

O

/

n

O

p

e

e

l

S

n

a

F

g

n

i

w

S

n

o

i

t

c

e

r

i

D

r

i

A

n

O

r

e

m

i

T

f

f

O

r

e

m

i

T

e

d

o

M

.

r

H

T

N

O

R

E

M

I

.

r

H

T

f

f

O

R

E

M

I

S
E
T
T

P

M

E

o

t

u

A

• Älä koskaan juo ilmastointilaitteen poistovettä.

HUOMIO!

• Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai

G

ohjauspaneeli on vaurioitunut.

• Ohjeiden noudattamatta jättäminen saattaa johtaa takuun
raukeamiseen.

B OSIEN NIMET

SISÄYKSIKKÖ Sisäyksikkö

a Etupaneeli
b Ilman tuloaukko
c Ilmansuodatin (etupaneelin takana)
d Ilman poistoaukko
e Vaakasuuntainen ilmanvirtaussäleikkö
f Pystysuuntainen ilmanvirtaussäleikkö
g Näyttöpaneeli
h Kaukosäädinsignaalin vastaanotin
i Kaukosäädin (katso tarkemmat tiedot

j Manuaalinen käyttöpainike (auto-

ja ohjeet luvusta E)

maatti-/jäähdytystoiminto)

ULKOYKSIKKÖ Ulkoyksikkö

Toiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat lait­teen toimintaan.

G

k Liitosputki, tyhjennysletku (ei sisälly

toimitukseen)

l Ilman tuloaukko (sivulla ja takana)
m Ilman poistoaukko

HUOMAUTUS!

Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitettu vain ohjeellisiksi.
Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon
laitteen todellinen muoto.

FIN

85

T

OIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTÖPANEELISSA

ignaalin vastaanotin

S

a A

UTO-ilmaisin

Tämä ilmaisin syttyy, kun ilmastointilaitteen automaattitoiminto on käytössä (AUTO).

b DEFROST-huurteenpoiston ilmaisin (vain jäähdytys ja lämmitys -malleissa)

Tämä ilmaisin syttyy, kun ilmastointilaite aloittaa automaattisen huurteenpoiston tai kun lämpimän
ilman säätötoiminto aktivoidaan lämmitystoiminnon aikana.

c Lämpötilan ilmaisin

Näyttää lämpötila-asetukset ilmastointilaitteen ollessa toiminnassa.

d Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketään päälle, ja palaa, kun laite on toiminnassa.

e Ajastimen ilmaisin

Tämä ilmaisin syttyy, kun ajastin (TIMER) asetetaan käyttöön / pois käytöstä (ON/OFF).

C KÄYTTÖLÄMPÖTILA

Jäähdytys-, lämmitys- ja kosteudenpoistotoiminnot ovat tehokkaimpia seuraavissa sisä- ja ulkolämpötiloissa:

Lämpötila

Huoneen lämpötila 17ºC - 32ºC 10ºC - 27ºC 17ºC - 32ºC

Ulkoilman lämpötila 18ºC - 40ºC 10ºC - 24ºC 18ºC - 40ºC

VAROITUS!

Jos ilmastointilaitetta käytetään muissa kuin edellä mainituissa olosuhteissa, sen

•

G

suojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.
Huoneen suhteellinen kosteusprosentti on alle 80%. Jos ilmastointilaitetta käytetään

•
huoneessa, jonka suhteellinen kosteusprosentti on yli 80%, laitteen pinnalle saattaa tiivistyä
vettä. Aseta pystysuuntainen ilmanvirtaussäleikkö sen suurimpaan kulmaan (pystysuunnassa
maahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).
Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaan

•
tehon varmistamiseksi.

Toiminto

äähdytystoiminto Lämmitystoiminto Kosteudenpoistotoiminto

FIN

86

D K

ÄYTTÖ MANUAALISESTI

I

lmastointilaitetta voidaan käyttää manuaalisesti laitteen säätimillä tai laitteen mukana toimitetulla kauko­säätimellä. Katso ohjeet kaukosäätimen käyttöä varten luvusta E ”Käyttö kaukosäätimellä”. Kun ilmastoin­tilaitetta käytetään ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seu­raavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:

Paneeli

Manuaalinen

käyttöpainike

1. Avaa etupaneeli ja nosta sitä ylöspäin, kunnes se naksahtaa paikalleen.

2. Manuaalisen käyttöpainikkeen (10) painallus käynnistää automaattisen toiminnan (AUTO).

3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

VAROITUS!

• Kun manuaalista käyttöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassa

G

järjestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).
Kun painiketta painetaan kahdesti, laite toimii pelkästään jäähdytystilassa (COOL). Tätä

•
käytetään vain testaustarkoituksiin.

• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu.
Laitteen käyttöä kaukosäätimen avulla voidaan jatkaa tavallisesti.

•

AUTOMAATTI­/JÄÄHDYTYSTOIMINTO
(

AUTO/COOL)

FIN

87

E K

ÄYTTÖ KAUKOSÄÄTIMELLÄ

HUOMAUTUS!

G

• Osoita kaukosäädin aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen ja
vastaanottimen välillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimen
signaalia, eikä ilmastointilaite toimi oikein.

• Kaukosäätimen suurin toimintaetäisyys on noin 6 - 7 metriä.

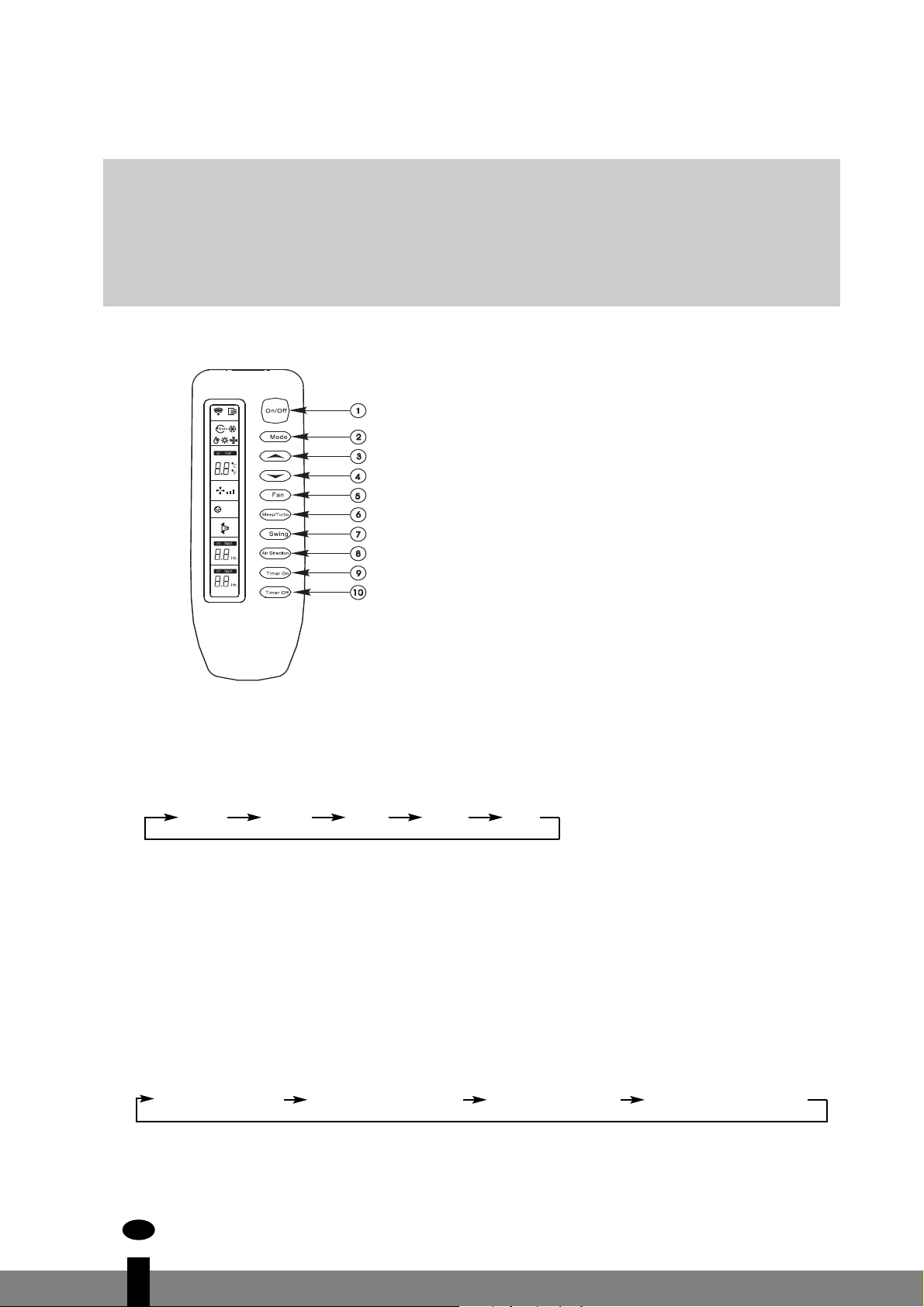

Kaukosäätimen toimintopainikkeet

Kuva 1

a Virtapainike: Paina tätä painiketta laitteen käynnistämiseksi. Paina tätä painiketta uudelleen laitteen

sammuttamiseksi.

b Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaat-

tinen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukai­sessa järjestyksessä:

AUTO COOL DRY HEAT FAN

c ▲ -painike: Tällä painikkeella voidaan korottaa sisäilman lämpötilaa 30 ºC:seen saakka.
d ▼ -painike: Tällä painikkeella voidaan laskea sisäilman lämpötilaa 17 ºC:seen saakka.
e Puhaltimen painike (Fan): Tällä painikkeella valitaan puhaltimen nopeus. Jokainen painikkeen pai-

nallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas),
MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa
(DR

Y), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita

tällä painikkeella.

f Sleep/Turbo -painike: Tällä painikkeella valitaan joko SLEEP- tai TURBO-tila. Jokainen painikkeen pai-

nallus muuttaa toimintatilaa nuolen osoittamaan suuntaan. Kun laite toimii automaattisessa tilassa
(AUTO) tai kuivaustilassa (DRY), tätä toimintoa ei voida käyttää.

SLEEP (Sleep-toiminto käytössä) SLEEP OFF (Sleep toiminto ei käytössä) TURBO (Turbo-toiminto käytössä) TURBO OFF (Turbo-toiminto ei käytössä)

g Kääntötoiminnon painike (Swing): Paina tätä painiketta kääntötoiminnon käyttämiseksi. Paina pai

niketta uudelleen toiminnon pysäyttämiseksi.

h Ilmavirran suuntauspainike (Air dir

FIN

88

ection):Tällä painikkeella voidaan muuttaa säleikön suuntaus

-

-

kulmaa. Säleikön suuntauskulma muuttuu 6º jokaisella painalluksella. Kun säleikkö kääntyy tiettyyn
kulmaan, joka vaikuttaa ilmastointilaitteen jäähdytys- ja lämmitystehoon, suuntausta muutetaan auto­m

aattisesti. Näytöllä ei näy mitään tunnusta, kun tätä painiketta painetaan.

i Ajastimen aloitusajan painike (Timer on): Paina tätä painiketta laitteen ajastetun päälläoloajan

asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia),
jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun päälläoloajan peruuttamiseksi
paina painiketta, kunnes näytöllä ei näy mitään.

j A

jastimen lopetusajan painike (Timer off):Paina tätä painiketta laitteen ajastetun sammutusajan

asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia),
jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi
paina painiketta, kunnes näytöllä ei näy mitään.

Kaukosäätimen ilmaisimien nimet ja toiminnot

Kuva 2

Näyttöpaneeli

a Lähetyksen ilmaisin:

Tämä ilmaisin palaa, kun kauko-ohjain lähettää signaaleja vastaanottimelle.

b Tilan ilmaisin:

Näyttää nykyisen toimintatilan. Sisältää toimintatilat AUTO (automaattinen), COOL (jäähdytys),
DRY (kuivaus), HEAT (lämmitys) ja FAN (tuuletus).
Lämmitystoiminto (HEAT) on käytettävissä vain lämpöpumppumallissa.

c Lämpötilan ilmaisin:

Näyttää lämpötila-asetuksen (17 - 30 ºC).

d Puhaltimen nopeuden ilmaisin:

Näyttää puhaltimen valitun nopeuden. Vaihtoehtoina ovat AUTO (automaattinen) sekä LOW
(hidas), MED (keskinopea) ja HIGH (nopea). Ilmaisin vilkkuu , kun toimintatila on joko
AUTO (automaattinen) tai DRY (kuivaus).

e SLEEP-/TURBO-toiminnon ilmaisin:

Aina, kun Sleep/Turbo -näppäintä painetaan, tunnus näytetään seuraavassa järjestyksessä:

Tyhjä Tyhjä

Näkymä on tyhjä, kun laite on kuivaus (DRY)- tai tuuletustilassa (FAN).

f KÄÄNTÖ (SWING) -toiminnon ilmaisin:

Tämä ilmaisin syttyy, kun kääntöpainiketta (SWING) painetaan.

g Ajastimen ilmaisin:

Näyttää ajastimen asetetun ajan. (0,5–24 tuntia)

FIN

89

HUOMAUTUS!NOTE!

G

Kuvassa 2 on näkyvissä kaikki kohteet esittelytarkoituksessa. Laitteen todellisen käytön aikana
näyttöpaneelissa näkyvät vain käytettävien toimintojen kohteet.

Kaukosäätimen käyttäminen

Paristojen asennus/vaihto

Käytä kahta alkaliparistoa (AAA/LR03).
Älä käytä ladattavia paristoja.

1. Avaa kaukosäätimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen
suuntaan.

2. Asenna uudet paristot ja varmista, että paristojen navat (+ ja _) ovat oikein päin.

3. Kiinnitä kansi takaisin liu’uttamalla se paikalleen.

HUOMAUTUS!

G

• Kun vaihdat paristot, älä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa
kaukosäätimeen toimintahäiriöitä.

• Jos kaukosäädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten
vuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.

• Paristojen normaali kestoikä on noin kuusi kuukautta.

• Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiäänellä tai
kaukosäätimen lähetyksen merkkivalo ei syty.

• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa
samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

AUTOMAATTINEN toiminta

Kun ilmastointilaite on valmiina käyttöön, kytke siihen virta. Toiminnan ilmaisin alkaa vilkkua sisäyksikön
näyttöpaneelissa.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).

2. Aseta haluttu huoneen lämpötila painikkeilla

3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikön näyttöpaneelissa oleva toiminnan
ilmaisin syttyy. Toimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellään automaattisesti.

4. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

G

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lämpötilan ja
kaukosäätimellä asetetun lämpötilan välillä, ja käyttää sen perusteella jäähdytys-, tuuletus-,
lämmitys- ja kuivaustoimintoja (COOL, F

• Voit myös valita toimintatilan manuaalisesti, jos et halua käyttää automaattitoimintoa (AUTO).

▲ ja ▼. Miellyttävimmät lämpötilat ovat välillä 21 - 28 ºC.

AN, HEA

T ja DR

Y).

JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

1. Jos et halua käyttää automaattitoimintoa (AUTO), voit asettaa toimintatilan manuaalisesti painamalla
painiketta
pumppuyksiköt) tai tuuletus (F

2. Aseta haluttu huoneen lämpötila painikkeilla
miellyttävimmät asetukset ovat 21 ºC ja sitä suuremmat lämpötilat. Kun laite on lämmitystilassa (HEA

b. Voit valita käyttöön jäähdytys (COOL)-, kuivaus (DRY)-, lämmitys (HEAT)- (vain lämpö-

AN ONL

Y) -tilan.

▲ ja ▼ (c ja d). Kun laite on jäähdytystilassa (COOL),

T),

FIN

90

miellyttävimmät asetukset ovat 28 ºC ja sitä alhaisemmat lämpötilat.

3. Paina puhallinpainiketta
M

ED (keskinopea) tai LOW (hidas).

4. Paina virtapainiketta
Paina virtapainiketta

HUOMAUTUS!

G

Tuuletustilassa (FAN ONLY) lämpötilaa ei voida säätää. Tässä tilassa käytettävissä ovat vain vaiheet
1, 3 ja 4.

e valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea),

a. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla.
a uudelleen laitteen sammuttamiseksi.

KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) b kuivaustoiminnon (DRY) valitsemiseksi.

2. Käytä painikkeita

3. Paina virtapainiketta

tapainiketta

HUOMAUTUS!

Laitteeseen asetetun lämpötilan ja todellisen sisäilman lämpötilan erosta johtuen ilmastointilaite

G

toimii kuivaustilassa (DRY) automaattisesti useita kertoja käyttämättä jäähdytys- ja
tuuletustoimintoja.

▲ ja ▼ (c ja d) asettaaksesi halutun lämpötilan välillä 21 - 28 ºC.

a. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina vir-

a uudelleen laitteen sammuttamiseksi.

AJASTINTOIMINTO

Aseta laitteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (i ja j). Kaukosäätimellä määritet­tävä ajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin välille.

1. Aloitusajan asettaminen

1.1

Paina ajastimen aloitusajan painiketta (Timer on) i, jolloin kaukosäätimen näytössä lukee ON TIMER.
Ajastimen näytössä näkyy viimeksi asetettu aloitusaika ja tunnus ”
teen toiminnan aloitusajan.

1.2 Paina ajastimen aloitusajan painiketta (

1.3 Kun ajastimen aloitusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen
sekunnin viiveellä.

2. Lopetusajan asettaminen

2.1

Paina ajastimen lopetusajan painiketta (Timer off) j, jolloin kaukosäätimen näytössä lukee OFF

TIMER

laitteen toiminnan lopetusajan.

2.2 Paina ajastimen lopetusajan painiketta (
tun lopetusajan.

2.3 Kun ajastimen lopetusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen
sekunnin viiveellä.

. Ajastimen näytössä näkyy viimeksi asetettu lopetusaika tunteina. V

Timer on) i uudelleen halutun aloitusajan asettamiseksi.

Timer off) j uudelleen asettaaksesi laitteen toiminnan halu-

Hr”. Voit nyt asettaa uudelleen lait-

oit nyt asettaa uudelleen

Aloitus- ja lopetusajan asettaminen

3.

3.1

Paina ajastimen aloitusajan painiketta (Timer on) i, jolloin kaukosäätimen näytössä lukee ON TIMER.
Ajastimen näytössä näkyy viimeksi asetettu aloitusaika tunteina. V
toiminnan aloitusajan.

oit nyt asettaa uudelleen laitteen

FIN

91

3.2 Paina ajastimen aloitusajan painiketta (Timer on) i uudelleen asettaaksesi halutun aloitusajan.

3.3 Paina Ajastimen lopetusajan painiketta (

T

IMER.Ajastimen näytössä näkyy viimeksi asetettu lopetusaika sekä tunnus ”Hr”. Voit nyt asettaa

uudelleen laitteen toiminnan lopetusajan.

3.4 Paina ajastimen lopetusajan painiketta (

3.5 Kun ajastimen aika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin
viiveellä.

HUOMAUTUS!

•

G

G

Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5
tuntia eteenpäin (jos asetettuun aikaan on alle 10 tuntia) tai yksi tunti eteenpäin (jos
asetettuun aikaan on 10 tuntia tai enemmän).

• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta ja
asettamalla uusi aika.

• Asetettu aika on suhteellinen aika. Se tarkoittaa, että asetettu aika perustuu nykyiseen aikaan.

VAROITUS!

• Pidä kaukosäädin etäällä kaikista nesteistä.

• Älä altista kaukosäädintä korkeille lämpötiloille tai säteilylle.

• Pidä sisäyksikön vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaa
ilmastointilaitteeseen toimintahäiriöitä.

• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa
samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

Timer off) j, jolloin kaukosäätimen näytössä lukee OFF

Timer off) j uudelleen asettaaksesi halutun lopetusajan.

F OPTIMAALINEN KÄYTTÖ

Ota huomioon seuraavat seikat laitteen optimaalisen toiminnan varmistamiseksi:

• Säädä ilman virtaussuunta oikein. Ilma ei saa virrata suoraan ihmisiä kohti.

• Säädä lämpötila siten, että mukavuustaso on paras mahdollinen. Älä säädä laitetta äärimmäisille läm­pötilatasoille.

• Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.

• Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosäätimen ajastintoiminnolla.

• Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lähelle, sillä ne saattavat heikentää
ilmastointilaitteen toimintatehoa ja sammuttaa laitteen. V
esteitä. Ilmavirran on päästävä koko huoneeseen esteettä. Ilmavirran on myös päästävä ilmastointi­laitteeseen esteettä.

•

Puhdista ilmansuodatin säännöllisesti. Muuten laitteen jäähdytys- tai lämmitysteho saattaa heiken­tyä. Suodatin suositellaan puhdistettavaksi kahden viikon välein.

• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

armista, ettei ilmavirran tiellä ole mitään

FIN

92

G I

f

f

O

/

n

O

p

e

e

l

S

n

a

F

g

n

i

w

S

n

o

i

t

c

e

r

i

D

r

i

A

n

O

r

e

m

i

T

f

f

O

r

e

m

i

T

e

d

o

M

.

r

H

T

N

O

R

E

M

I

.

r

H

O
f
f
T

R

E

M

I

SE
T

T
P

M

E

o

t

u

A

LMAN VIRTAUSSUUNNAN SÄÄTÄMINEN

•

Säädä ilman virtaussuunta oikein, sillä väärin säädettynä se heikentää muka­vuutta ja saattaa tehdä huoneen lämpötilasta epätasaisen.

• Säädä vaakasuuntaista säleikköä kaukosäätimen painikkeella

• Säädä pystysuuntainen säleikkö käsin.

I

lman virtaussuunnan säätö vaakasuunnassa (ylös-/alaspäin)

Ilmastointilaite säätää ilmanvirtauksen suunnan vaakasuunnassa automaattisesti
toimintatilan mukaan.

Ilman virtaussuunnan asettaminen vaakasuunnassa

Suorita tämä toiminto laitteen ollessa toiminnassa. Pidä kaukosäätimessä olevaa ilma­virran suuntauspainiketta

Vipu

• Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.

• Myöhemmissä toimenpiteissä ilmanvirtaus asetetaan vaakasuunnassa auto­maattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntaus­painikkeella.

Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)

Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippu­en mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pysty­suuntainen säleikkö tietyssä asennossa, siirrä ilman poistoaukon vasemmalla tai
oikealla puolella (riippuen mallista) oleva vipu haluttuun asentoon.

h.

h painettuna säleikön siirtämiseksi haluttuun suuntaan.

AROITUS!

V

G

Varo koskemasta pystysuuntaisten säleikköjen takana olevaa tuuletinta!

HUOMAUTUS!

Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitettu vain ohjeellisiksi.

G

Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon
laitteen todellinen muoto.

Ilman virtaussuunnan kääntäminen automaattisesti (ylös- tai alaspäin)

Suorita tämä toiminto ilmastointilaitteen ollessa toiminnassa.

•

Paina kaukosäätimen kääntöpainiketta (SWING)

• Pysäytä toiminto painamalla kääntöpainiketta (SWING)
h lukitaksesi säleikön haluttuun asentoon.

ketta

g.

g uudelleen. Paina ilmavirran suuntauspaini-

FIN

93

1

1

1

1

VAROITUS!

• Ilmavirran suuntaus- ja kääntöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei ole

G

toiminnassa (vaikka ajastin on asetettu toimintaan).

• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessa
suunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettä, joka
alkaa valua.

• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 tai
kääntöpainiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheuttaa
toimintahäiriön. Jos säleikköön tulee toimintahäiriö, sammuta ilmastointilaite ja käynnistä se
s

itten uudelleen.

• Kun ilmastointilaite käynnistetään heti sammutuksen jälkeen, vaakasuuntainen säleikkö ei
ehkä liiku noin 10 sekuntiin.

• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- ja
lämmitystoimintojen suorituskyky saattaa tällöin heikentyä rajoittuneen ilmanvirtauksen
johdosta.

• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

• Kun ilmastointilaite kytketään sähköverkkoon, vaakasuuntainen säleikkö saattaa pitää ääntä
noin 10 sekunnin ajan, mikä on täysin normaalia.

H ILMASTOINTILAITTEEN TOIMINTA

Paina Sleep-painiketta

Aseta
lämpöti­la

1 tunti

1 tunti

JÄÄHDYTYS

Paina Sleep-painiketta

Aseta
lämpöti­la

tunti 1 tunti

1

LÄMMITYS

Jäähdytys Vain tuuletus Jäähdytys Vain tuuletus Jäähdytys

Huone
en läm­pötila

Aseta lämpötila

Aika

KOSTEUDENPOISTO

AUTOMAATTINEN TOIMINTA

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kauko­säätimen painikkeella

b), se valitsee automaattisesti jäähdytys-, lämmitys- tai

tuuletustoiminnon riippuen valitusta lämpötilasta ja huoneen lämpötilasta.

• Ilmastointilaite säätää huoneen lämpötilan automaattisesti asetetun lämpö­tilan tasolle.

• Voit myös asettaa toimintatilan käsin, jos et halua käyttää automaattista tilaa.

TALOUDELLINEN KÄYTTÖ

• Kun painat SLEEP-painiketta f jäähdytys-, lämmitys- tai automaattitoimin­non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (läm­mitystoiminnossa) lämpötilaa yhden celsiusasteen tunnissa. Asetettu lämpö­tila tasaantuu kahden tunnin kuluttua. Puhaltimen nopeutta säädellään
automaattisesti.

KOSTEUDENPOISTO

• Kosteudenpoistotila valitsee automaattisesti käyttöön kosteudenpoistotoim­innon, joka perustuu asetetun lämpötilan ja huoneen todellisen lämpötilan
väliseen eroon.

• Laite säätelee lämpötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuu­letustoimintoa päälle ja pois päältä. Puhaltimen nopeus on asetettu hitaaksi
(LOW).

• Ilmastointilaite kuivattaa ilmaa myös normaalissa jäähdytystoiminnossa.

HUOMAUTUS!

Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lämpötila todennäköisesti laskee. Sen

G

vuoksi on normaalia, että kosteusmittari mittaa korkeamman
Huoneen

absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmäärästä

suhteellisen kosteusprosentin.

(ruoanlaitosta, ihmisistä yms.) riippuen.

FIN

94

I K

UNNOSSAPITO

V

iemärin-

puhdistu-

saine

Ei

Ohennin

VAROITUS!

Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennen

G

laitteen puhdistusta.

Sisäyksikön ja kaukosäätimen puhdistus

AROITUS!

V

• Pyyhi sisäyksikkö ja kaukosäädin pehmeällä, kuivalla kankaalla.

G

• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmään
veteen kostutetulla kankaalla.

• Sisäyksikön etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi se
sen jälkeen kuivalla kankaalla.
Älä käytä kemiallisesti käsiteltyä kangasta tai pölyriepua laitteen

•
puhdistamiseksi.

• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheella tai
vastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamia
tai epämuodostumia.

Suodattimen kädensija

Sähköstaattinen suodatin

Ilmansuodattimen puhdistus

Tukkeutunut ilmansuodatin heikentää laitteen jäähdytystehoa. Puhdista suodatin
kahden viikon välein.

1. Nosta sisäyksikön paneelia ylöspäin, kunnes se naksahtaa paikalleen.

2. Ota kiinni ilmansuodattimen kädensijasta ja nosta sitä hieman ylöspäin, jotta
se irtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspäin.

3. Irrota ilmansuodatin sisäyksiköstä.

• Puhdista ilmansuodatin kahden viikon välein.

• Puhdista ilmansuodatin pölynimurilla tai vedellä.

• Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuin asennat sen

takaisin paikalleen.

4. Irrota sähköstaattinen plasmasuodatin tukikehikostaan (vain tarvittaessa)
vasemmalla olevan kuvan mukaisesti.

VAROITUS!

Älä koske sähköstaattiseen plasmasuodattimeen 10 minuutin aikana

G

5. Puhdista sähköstaattinen plasmasuodatin vedellä ja tarvittaessa miedolla

6. Asenna ilmanraikastussuodatin takaisin paikalleen.

7.

tuloaukon ritilän avaamisen jälkeen, sillä se voi aiheuttaa sähköiskun.

pesuaineella. V
asennat sen takaisin paikalleen.

Työnnä ilmansuodattimen yläosa laitteeseen siten, että sen vasen ja oikea
reuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

armista, että suodatin on täysin kuiva ja ehjä, ennen kuin

FIN

95

K

unnossapito

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:
1

. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.

2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Poista paristot kaukosäätimestä.

3. Ulkoyksikkö vaatii säännöllistä hoitoa ja puhdistusta. Ulkoyksikön kunnossapito on annettava valtuu­tetun ilmastointilaitehuollon tehtäväksi.

Tarkastukset ennen käyttöä

• Tarkista, että johdot ovat ehjiä ja oikein kytkettyjä.

• Tarkista, että ilmansuodatin on asennettuna.

• Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole
esteitä.

VAROITUS!

G

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa
loukkaantumisia.

• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa
sähköiskuja.

• Varmista ennen laitteen puhdistamista,

irrotettu pistorasiasta.

että sen virta on katkaistu ja virtapistoke

FIN

96

J K

ÄYTTÖVIHJEITÄ

S

euraavat tilanteet saattavat ilmetä normaalin käytön aikana.

1. Ilmastointilaitteen suojaus.

Kompressorin suojaus

• Kompressori voidaan käynnistää uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

K

ylmän ilman esto

• Laite on suunniteltu siten, että se ei puhalla kylmää ilmaa lämmitystoiminnan aikana, kun sisätilan
lämmönvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lämpötilaa ei ole saavutettu:
A. Juuri aloitettu lämmitys
B. Huurteenpoisto
C. Lämmitys alhaisella lämpötilalla.

Huurteenpoisto

• Ulkoyksikköön voi muodostua huurretta lämmitystoiminnon aikana, jos ulkoilman lämpötila on
alhainen ja kosteustaso korkea. Ilmastointilaitteen lämmitysteho on tällöin tavallista heikompi.

• Tässä tapauksessa ilmastointilaite lopettaa hetkellisesti lämmitystoiminnon ja aloittaa automaatti­sesti huurteenpoiston.

• Huurteenpoistoaika vaihtelee 4 ja 10 minuutin välillä ulkoilman lämpötilasta ja ulkoyksikön huurteen
määrästä riippuen.

2. Sisäyksiköstä tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen välinen lämpötilaero on suuri ja
laite toimii jäähdytystilassa huoneessa, jonka suhteellinen kosteusprosentti on korkea.

• Valkeaa huurua voi muodostua huurteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun
ilmastointilaite käynnistyy huurteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaitteesta kuuluu vaimeaa ääntä.

• Laitteesta saattaa kuulua vaimea sihisevä ääni, kun kompressori on käynnissä tai juuri sammunut.
Ääni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.

• Laitteesta saattaa kuulua myös vaimea ”vikisevä” ääni, kun kompressori on käynnissä tai juuri sam­munut. Ääni syntyy muoviosien lämpölaajenemisesta, kun laitteen lämpötilat muuttuvat.

• Myös alkuperäiseen asentoonsa palaava säleikkö voi aiheuttaa ääntä, kun laitteen virta kytketään
päälle.

4. Sisäyksiköstä tulee pölyä.

• Tämä on normaalia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetään
ensimmäistä kertaa.

5. Sisäyksiköstä tulee outoa hajua.

•

Rakennusmateriaaleista, huonekaluista tai savusta johtuvat hajut saattavat kiertää ilmastointilait­teen kautta.

6. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lämmitystilasta.

Kun asetettu lämpötila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointi

•
laite siirtyy tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lämpötila nousee laitteen
ollessa jäähdytystilassa tai laskee laitteen ollessa lämmitystilassa.

-

FIN

97

7. Sisäyksikön päälle voi tiivistyä vettä, kun laitetta käytetään kosteassa tilassa (ilman suhteellinen
kosteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta
p

uhallin toimimaan suurimmalla teholla (HIGH).

8. Lämmitystoiminto

• Lämmitystoiminnossa ilmastointilaite imee lämmintä ilmaa ulkoyksiköstä ja vapauttaa sen sisäyksikön
kautta. Kun ulkoilman lämpötila laskee, ilmastointilaitteen imuilman lämpötila laskee vastaavasti.
S

amanaikaisesti ilmastointilaitteen lämpökuormitus kasvaa sisä- ja ulkoilman suuremman eron vuok­si. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lämpötilaa, suosittelemme käyttämään lisä­lämmityslaitetta.

9. Automaattinen uudelleenkäynnistystoiminto

• Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos.
Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, jonka avulla se käynnistyy auto­maattisesti uudelleen sähkökatkoksen jälkeen ja säilyttää kaikki aiemmin tehdyt asetukset muistissa.

K VIANMÄÄRITYSVIHJEITÄ

Toimintahäiriöt ja ratkaisut

ONGELMA

G

Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja ota
yhteys tuotteen myyjään.

• LED-näytössä näkyy jokin seuraavista koodeista: E0, E1, E2, E3, E4, E5, E6, E7, E8 tai P0, P1, P2,

P3, P4.

• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.

• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteeseen.

Kaukosäädin ei toimi tai se toimii epänormaalisti.

•

• Muut epänormaalit tilanteet.

Toiminnan ilmaisin vilkkuu viisi kertaa, vaikka laite on kytketty irti verkkovirrasta ja sitten

•

takaisin verkkovirtaan.

FIN

98

Ongelma Syy Ratkaisu

Sähkökatkos

Odota, että sähkökatkos saadaan
korjattua.

Laitteen sähköjohto on voinut irrota
pistorasiasta.

Tarkista, että laitteen sähköjohto on hyvin
kiinni pistorasiassa.

Sulake voi olla palanut.

V

aihda sulake / nollaa rele / nollaa

v

ikavirtakytkin

Kaukosäätimen paristo voi olla tyhjä. Vaihda paristo.

Kaukosäätimen ja sisätilayksikön välinen
etäisyys on enemmän kuin 6_7 metriä tai

niiden välillä on esteitä.

Lyhennä välimatkaa. Poista mahdolliset
esteet. Suuntaa kaukosäädin

sisätilayksikön vastaanotinta kohti.

Ajastimella asetettu aika on väärä. Odota tai peruuta ajastimen asetus.

Lämpötila-asetus on väärä.

Aseta lämpötila oikein. Katso tarkemmat
ohjeet luvusta E ”Käyttö
kaukosäätimellä”.

Ilmansuodatin on tukkeutunut. Puhdista ilmansuodatin.

Huoneen ovet tai ikkunat ovat auki. Sulje ovet ja/tai ikkunat.

Sisä- tai ulkotilayksikön ilman tulo- tai
poistoaukon tiellä on este.

Poista esteet ja käynnistä sitten laite
uudelleen.

Kompressorin kolmen minuutin
viivesuojaus on aktivoitunut.

Ulkotilayksikön huurteenpoisto on
meneillään.

Ilmastointilaite on automaattisessa tilassa.

Ilmastointilaite on kuivaustilassa.

Lämpötilan ilmaisinta
ei näy.

Ilmastointilaite on tuuletustilassa.

Lämpötilaa ei voida asettaa
tuuletustilassa.

Laite ei käynnisty

Laite ei jäähdytä tai
lämmitä huonetta
tehokkaasti, vaikka

ilma virtaa
ilmastointilaitteesta.

Odota.

Puhaltimen nopeutta
ei voi muuttaa.

Puhaltimen nopeutta voidaan muuttaa
vain lämmitys-, jäähdytys- ja

tuuletustiloissa.

Jos ongelma jatkuu, ota yhteys tuotteen myyjään. Muista kertoa tarkka virheselostus ja laitteen malli.

HUOMAUTUS!

G

Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

FIN

99

L T

AKUUEHDOT

I

lmastointilaitteessa on kahden vuoden takuu alkaen laitteen ostopäivästä. Takuuaikana kaikki materiaali-

ja valmistusvirheet korjataan maksutta tai vaihdetaan. Takuuehdot ovat seuraavat:

1. Hylkäämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaati-

mukset.

2

. Takuuaikana suoritetut korjaukset tai vaihdot eivät pidennä takuuta.

3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosia

tai kolmas osapuoli on korjannut laitetta.

4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piiriin.

5. Takuu on voimassa vain, jos ostaja esittää alkuperäisen, päivätyn ostokuitin ja jos laitetta ei ole muu-

tettu.

6. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista

johtuvia vaurioita.

7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan

vastuulla.

8. Muiden kuin sopivien Zibro-suodatinten käytön aiheuttamat vahingot eivät kuulu takuun piiriin.

9. Laitteen epäpätevästä asennuksesta tai irrotuksesta johtuvat kylmäaineen hävikit ja/tai vuodot eivät

kuulu takuun piiriin.

Turhien kulujen välttämiseksi suosittelemme, että luet aina ensin ohjeet huolellisesti. Jos käyttöohjeista ei
löydy ratkaisua ongelmaan, toimita ilmastointilaite myyjälle korjausta varten.

FIN

100

M T

Ilmastointilaite, seinään

asennettava

Ilmastointilaite, seinään

asennettava

V

irta (nim.) jäähdytys/lämmitys

A 4

,2 / 3,8

5

,5 / 5,4

m3/

h

4

20/350/290

6

20/550/400

m

3

65 - 90 85 - 105

K

äyttö manuaalisesti/mekaanisesti/elektronisesti

E

lektroninen kaukosäädin

E

lektroninen kaukosäädin

Kylmäaineputken halkaisija, neste – kaasu mm 6,35 / 9,53 6,35 / 12,7

M

alli

EKNISET TIEDOT

S

1026 S 1034

Ilmastointilaitteen tyyppi

J

äähdytyskapasiteetti (enintään) * W

E

E-luokka*

E

ER*
Lämmityskapasiteetti (enintään) * W 2800 3900
L

ämmitysteho
COP* 3,25 3,42
K

osteudenpoistokapasiteetti ** l / 24 h
Virrankulutus jäähdytystoiminnossa kW 0,9 1,1
V

irrankulutus lämmitystoiminnossa kW
V

irransyöttö V/Hz/Ph

2

600 3400

B

3

,02 3,02

C

2

4 28,8

0

,9 1,1

2

20 - 240 / 50 / 1 220 - 240 / 50 / 1

B

B

S

uurin virta A

I

lmanvirtaus **
Huoneen koko enintään **
Kompressorin tyyppi Pyörivä Pyörivä
P

uhaltimen nopeus
Lämpötilansäätimen alue ºC 17 - 30 17 - 30
T

oiminta-alue ºC

K

aukosäädin, kyllä/ei

I

lmansuodatintyyppi (-tyypit)

Kylmäaineen tyyppi / täyttömäärä r/g R410a / 850 R410a / 1000

Paine, imu/poisto bar 7 / 29 7 / 29
Sisäyksikön mitat (l x k x s) mm 790X190X275 790X190X275
Ulkoyksikön mitat (l x k x s) mm 700X535X235 780X540X250
Sisäyksikön nettopaino kg 8.5 9
Ulkoyksikön nettopaino kg 28 35
Sisäyksikön bruttopaino kg 10 11
Ulkoyksikön bruttopaino kg 30 38
Sisäyksikön äänenpainetaso dB(A) 32 - 39 35 - 41
Ulkoyksikön äänenpainetaso dB(A) 53 54
Sisäyksikön suojaus IP IP20 IP20
Ulkoyksikön suojaus IP IP24 IP24
Sulake T3,15A / 250V T3,15A / 250V

6

3

1

0 - 40 10 - 40

K

S

eula, aktiivihiili Seula, aktiivihiili

8

3

K

* EN 14511
** Viitteellinen arvo
*** Kosteudenpoisto, lämpötila 32 °C ja suhteellinen kosteus 80 %

Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. - Kierrätä laite mahdollisuuksien mukaan.
Tarkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä.

Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa
huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

ämä laite sisältää R410a-kylmäainetta edellä olevan taulukon mukaisen määrän. R410a-kylmäainetta ei saa

T
vapauttaa ulkoilmaan. R410a on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on 1975.

FIN

101

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V.

i ÖSTERREICH

PVG Austria VertriebsgmbH
Salaberg 49
3350 HAAG
tel: [phone]
fax: [phone]
email: [e-mail]

e BELGIË

PVG Belgium NV/SA
Industrielaan 55
2900 SCHOTEN
tel: [phone]
fax: [phone]
email: [e-mail]

q SCHWEIZ

PVG Schweiz AG
Salinenstrasse 63
4133 PRATTELN
tel: [phone]
fax: [phone]
email: [e-mail]

2 DEUTSCHLAND

PVG Deutschland GmbH
Siemensstrasse 31
47533

KLEVE
tel: 0800 - 9427646
fax: [phone]
email: [e-mail]

6 DANMARK

Appliance A/S
Blovstroed Teglvaerksvej 3
DK-3450 ALLEROED
tel: [phone]
fax: [phone]
email: [e-mail]

4 UNITED KINGDOM

cott Brothers Ltd.

S
The Old Barn, Holly House Estate

ranage, Middlewich, CW10 9LT UK

C

el.: [phone]

t
fax: [phone]
email: [e-mail]

> ITALIA

PVG Italy SRL
Via Niccolò Copernico 5
50051 CASTELFIORENTINO (FI)
tel: [phone]
fax: [phone]
email: [e-mail]

u NORGE

Appliance Norge AS

ogellunden 31

V
1394 NESBRU
tel: [phone]
fax: [phone]
email: [e-mail]

1 NEDERLAND

PVG International B.V.
P.O. Box 96
5340 AB OSS
tel: [phone]
fax: [phone]
email: [e-mail]

9 PORTUGAL

Gardena, Lda
Recta da Granja do Marquês
ALGUEIRÃO
2725-596 MEM MARTINS
tel: + 35 21 92 28 530
fax: + 35 21 92 28 536
email:

[e-mail]

5 ESPAÑA

PVG España S.A.
Pol. Ind. San José de Valderas II
Comunidad ”La Alameda”
C/ Aurora Boreal, 19
28918 LEGANÉS (Madrid)
tel:

[phone]
fax: [phone]
email: [e-mail]

3 FRANCE

PVG France SARL
4, Rue Jean Sibélius
B.P. 185
76410 SOTTEVILLE SOUS LE VAL
tel: [phone]
fax: [phone]
email:

FFIINN

[e-mail]

SUOMI

Appliance Finland Oy
Piispantilankuja 6C
02240 ESPOO
tel: [phone]
fax:

[phone]
email: [e-mail]

: POLSKA

PVG Polska Sp. z. o. o.
ul. Kościelnej 110
26-800 Bia

łobrzegi

tel: [phone]
fax: [phone]
email: [e-mail]

= SVERIGE

Appliance Sweden AB
Sjögatan 6
25225 HELSINGBORG
tel:

[phone]
fax: [phone]
email: [e-mail]

TTRR

TURKEY

PVG Is›tma Klima So¤utma Ltd.fiti.
Atatürk Cad. No 380 Ak Iflhani Kat 6
35220 Alsancak

IZMIR - TURKEY
tel: + 90 232 463 33 72
fax:

+ 90 232 463 69 91
email: [e-mail]

PVG Traffic avg©070202 man_S1026 - S1034
