Duct Cover Short, Long
Z1C-00HZ
Z1C-01HZ
For use with Horizon range hood
customer service
1.888.880.8368
Mounting the duct cover Pag. 3
Fixation des cheminees Pag. 4
Fijación de las chimeneas Pag. 5
Fissaggio dei camini Pag. 6
www.zephyronline.com
DUCT COVER EXTENSION SPECIFICATION
- 2 -
Longer size: Min 44-7/8" - Max 57-7/8"
Standard size: Min 35-7/8"- Max 44-7/8"
MOUNTING THE DUCT COVER
1. Unclip the top cover. Fig.1
2. Unscrew and remove the four clips on the hood
Fig. 2
3. Position the chimneys on the hood as described
in g.3 and fasten the parts using the (4) screws
provided.
4. Place correct size ducting for your installation (not
supplied) to the hood and secure to the blower
collar with aluminum duct tape. Fig. 4
5. Secure duct cover bracket to top of wall just below
the ceiling observing the distance shown in Fig.5,
and using (2) screws provided. See Fig.6
6. Extend top duct cover up and secure to the duct
cover bracket using (2) screws. See Fig. 7
- 3 -
Installation - Mounting the Duct Cover

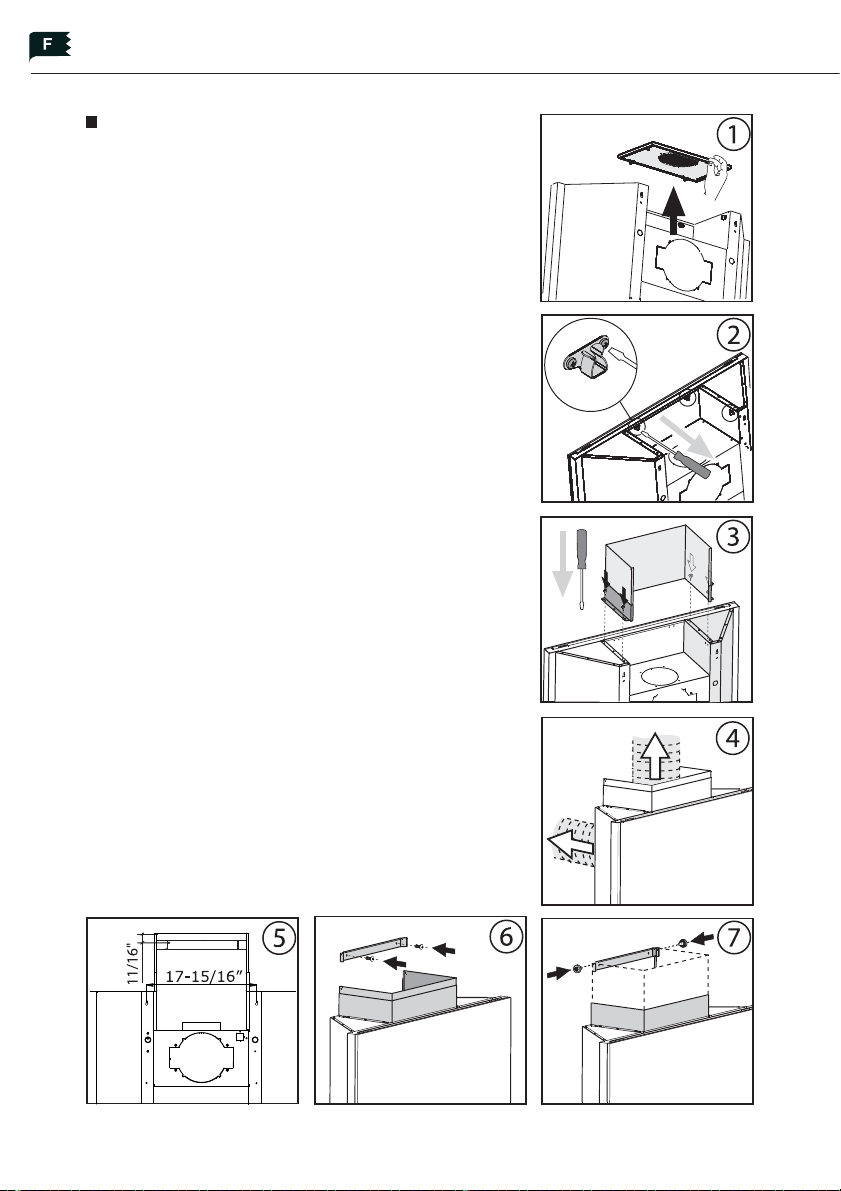

FIXATION DES CHEMINEES
1. Détacher le chapeau. Fig.1
2. Enlever les 4 accrochages sur la hotte en dèvissant
les vis. Fig. 2
3. Positionnez les cheminées dans le logement spécial sur la hotte., et les xer avec les 4 vis. Fig. 3
4. Positionnez le conduit (non fourni) proportionné
à l’installation sur la hotte et xez-le au collier sur
la bouche de la sortie d’ air du moteur en utilisant
le ruban aluminium spécial. Fig. 4
www.zephyronline.com
5. Fixez l’étrier à la paroi à peine sous le plafond en
utilisant les (2) vis. Fig. 5 en respectant la distance
indiquée en Fig. 6
Installation – Fixation De Cheminees
6. Extraire le tube supérieur en le portant jusqu’à
l’étrier et le xer avec les (2) vis. Fig. 7
- 4 -
FIJACIÓN DE LAS CHIMENEAS
1. Desenganche la cúpula. Fig.1
2. Quitar los 4 enganches en la campana, desatornillando los tornillos. Fig. 2
3. Coloque las chimeneas en su lugar en la campana
y jarlos con los (4) tornillos. Fig. 3
4. Coloque el conducto (no suministrado) de dimensiones adecuadas a la instalación, en la campana
y fíjelo al collar arriba de l’abertura de la salida de
l’aire del motor, mediante una cinta de aluminio.
Fig. 4
5. Fije la abrazadera en la pared apenas debajo del
techo, respetando la distancia indicada en la Fig.5,
utilizando los (2 ) tornillos. Fig. 6
Instalación - Fijación De Las Chimeneas
6. Extraiga el tubo superior llevándolo hasta la abra-
zadera y fíjelo con los (2) tornillos. Fig. 7
- 5 -
FISSAGGIO DEI CAMINI
1. Sganciare il cupolino. Fig.1
2. Rimuovere i quattro agganci sulla cappa, svitando
le viti. Fig. 2
3. Posizionare i camini nell’apposita sede sulla cappa,
e ssarli con le (4) viti. Fig. 3
4. Posizionare il condotto (non in dotazione) con
dimensioni adatte all’istallazione sulla cappa e
ssarlo alla bocca uscita aria del motore mediante
l’apposito nastro di alluminio. Fig. 4
Installazione - Fissaggio Camini
5. Fissare la sta a sulla parete appena sotto il so tto,
rispettando la distanza indicata in Fig.5, utilizzando le (2) viti. Fig. 6
www.zephyronline.com
6. Estrarre il tubo superiore portandolo no alla sta a
e ssarlo con le (2) viti. Fig. 7
- 6 -
- 7 -
3FA0165
