2-DIN NAVICEIVER

USER MANUAL

ENGLISH/ GERMAN

BEDIENUNGSANLEITUNG

CONTENTS

SAFETY INSTRUCTIONS .....................................................................................3

FRONT PANEL BUTTONS ................................................................................. 4-5

BASIC OPERATION ........................................................................................... 6-7

RADIO MODE ................................................................................................... 8-11

PLAYBACK OF A/V SOURCES .....................................................................12-17

BLUETOOTH MODE ......................................................................................18-25

NAVIGATION MODE .......................................................................................26-27

SYSTEM SETUP ............................................................................................. 28-37

REMOTE CONTROL MAIN ............................................................................38-39

REMOTE CONTROL M-ZONE .......................................................................40-41

EXTERNAL PLAYBACK AND SOURCES .....................................................42-43

GLOSSARY..........................................................................................................44

TROUBLESHOOTING .................................................................................... 45-46

SPECIFICATIONS ................................................................................................ 47

WARRANTY .................................................................................................... 94-95

 Navigation manual is separate.

SAFETY INSTRUCTIONS

1. Read these instructions entirely.

2. Keep these instructions within reach. Whoever uses the unit should have access to this manual.

3. Heed all warnings. Follow the instructions.

4. This unit is designed to be used in a vehicle with 12V DC battery and negative ground.

5. Do not operate the unit in any other way than described in this manual. Failure to follow the instructions within this manual may void your warranty.

6. Do not disassemble or alter the unit in any way, because it will void your warranty. Do not attempt to repair or to service the unit yourself, but contact an authorized ZENEC dealer instead.

7. Use only original accessories which are designed and manufactured for the unit, otherwise you will risk damage. Install the unit according to the mounting manual, using the supplied mounting accessories. The forces of acceleration for accidents are sometimes huge. Incorrect mounted units are a big risk for the driver and the car passengers, during an accident.

8. Protect the unit from water and other liquids, which can enter the casing. A short circuit or even fire could be the result.

9. To prevent a short circuit, never insert or stick any metallic objects (such as coins or metal tools) into the unit.

10. Before you replace a defective fuse, try to find the cause for the short circuit. Please pay attention to the cables of the power supply! If the short circuit doesn't result from a failure of the power supply or wiring, you can replace the defective fuse with a new one (same values). If the short-circuit is still existing, please contact an authorized ZENEC dealer.

11. When connecting to any other device, read its user's guide for detailed safety instructions. Do not connect incompatible products.

12. Be careful not to drain the car battery while using the unit when the car engine is turned off. Because the unit uses a considerable amount of energy and the battery will be charged only while the engine is running, it might happen that the battery will discharge to a point where it's not longer possible to start the engine.

13. According to the law in different European countries, driving with monitors which are showing movies in the viewing range of the driver is not allowed, because the driver might be distracted from the traffic. Please respect the traffic regulations of your country, or you might face penalties in case of an accident or even loose your insurance coverage. Please pay attention to the volume inside your vehicle, because you are obliged to notice exterior sounds like police sirens etc.

14. Don't expose the unit to hard impacts. A mechanical or electrical malfunction of the unit could be the result.

15. Should any problems or questions occur during installation, please consult your ZENEC dealer/ importer.

16. This unit utilizes a class 1 laser. Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous exposure to coherent light. Do not open covers and do not repair yourself. Refer servicing to qualified personnel.

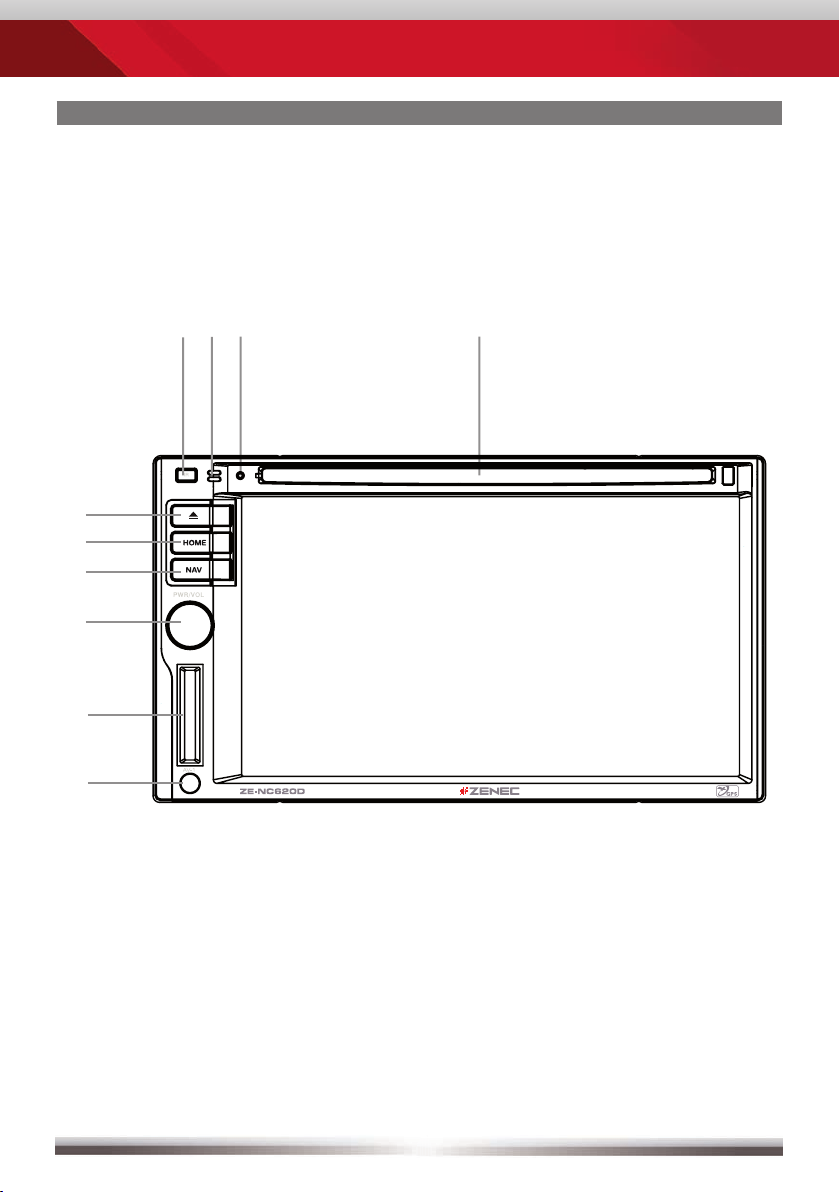

FRONT PANEL BUTTONS

Front Panel

 





 





FRONT PANEL BUTTONS

1. IR RECEIVER

2. INTERNAL MICROPHONE

3. RESET

Press to initiate a hardware reset

4. DISC SLOT

5. EJECT

Eject disc

6. HOME

Press to open Main Menu, hold to open EQ page

7. NAV

Press to switch between Navigation and playback page Press and hold to fade in/out the

infobars manually

8. PWR/VOL

Rotate to increase/decrease volume, press and hold to switch device ON/OFF

9. SD CARD SLOT

10. FRONT A/V-In

BASIC OPERATION

POWER ON/OFF

Correctly installed, your device will power on together with the ignition of the vehicle. Ignition off: Device does not receive power. When the ignition is activated, you may also switch the device On and Off using the front panel power button.

SELECT A SOURCE

Enter main menu:

- Via Touchscreen:

Touch the icon in the upper left corner of the screen.

- Via "HOME" button:

Push "HOME" button to enter main menu. Operation at main menu: The main menu consists of three pages: 2 main pages and 1 M-Zone page. There are two basic ways to get there:

- Slide You can slide the two main pages back and forth. Just slide your fingertip onscreen in the respective direction. The M-Zone page (backseat area) cannot be accessed via sliding.

- Bar Tap on any of the three rectangular markers in the top area of the screen to navigate through all three main menu pages. M-Zone included.

Entering the main menu you have access to all playback sources and settings.

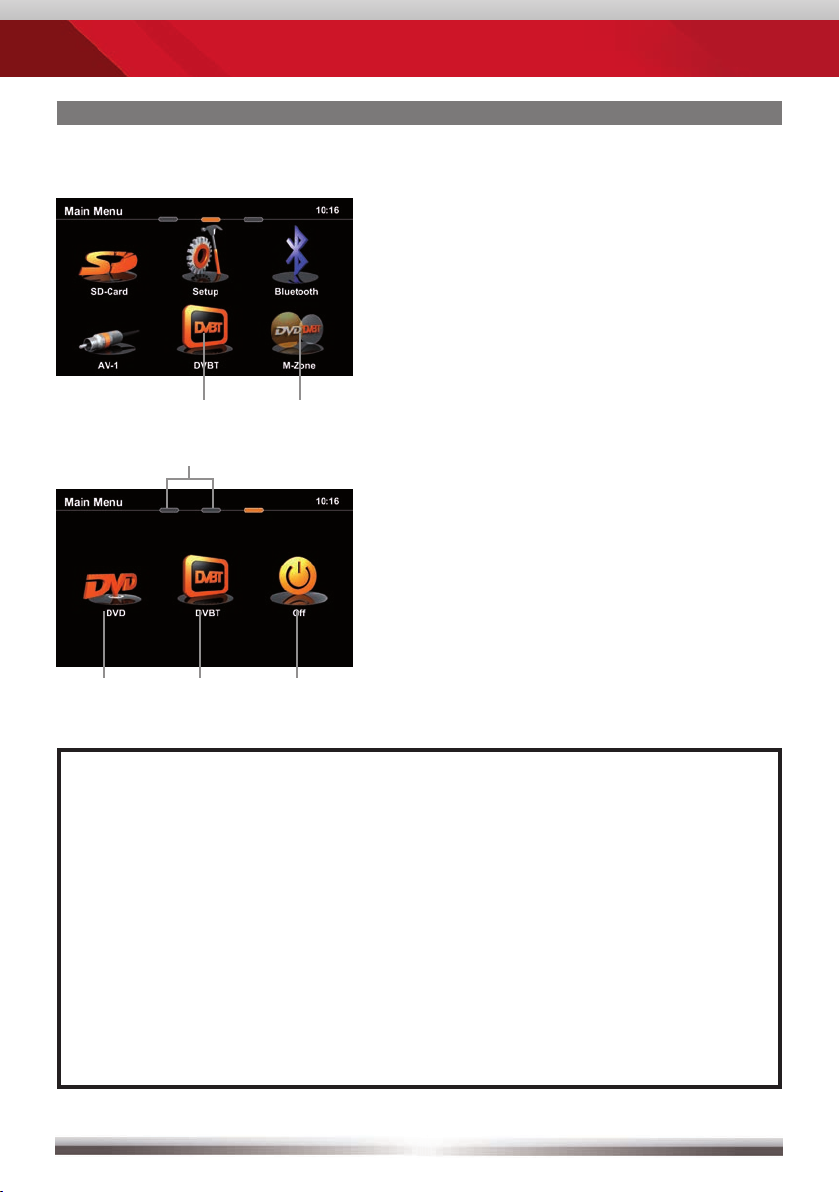

Main menu 1 Main menu 2 M-Zone page

ADJUST LOCAL LANGUAGE

Tap center header button or slide to second main menu page. Choose SETUP > GENERAL > LANGUAGE and adjust to your likings. You might want to adjust some other basic settings. See chapter "Setup".

BASIC OPERATION

Basic elements (for all playback sources)



Display & control elements:

 Indicates current source

- Tap to enter main menu

 Indicates when NAV infobar is available

- Tap to display NAV infobar

- Tap again to hide it

 Connected cellphone battery status.

 Cellphone GSM reception ﬁ eld strength

Three infobar styles:

NAV infobar Playback infobar BT infobar

NOTE:

■ Press and hold the NAV button to fade in/out the infobars manually.

Touch the

■ NAV infobar is only available during active route guidance.

■ An incoming call or new playback information triggers the automatic

pop-up of the other infobar types at NAV screen. They will fade out after

ﬁ ve seconds.

icon to fade out the infobars manually.

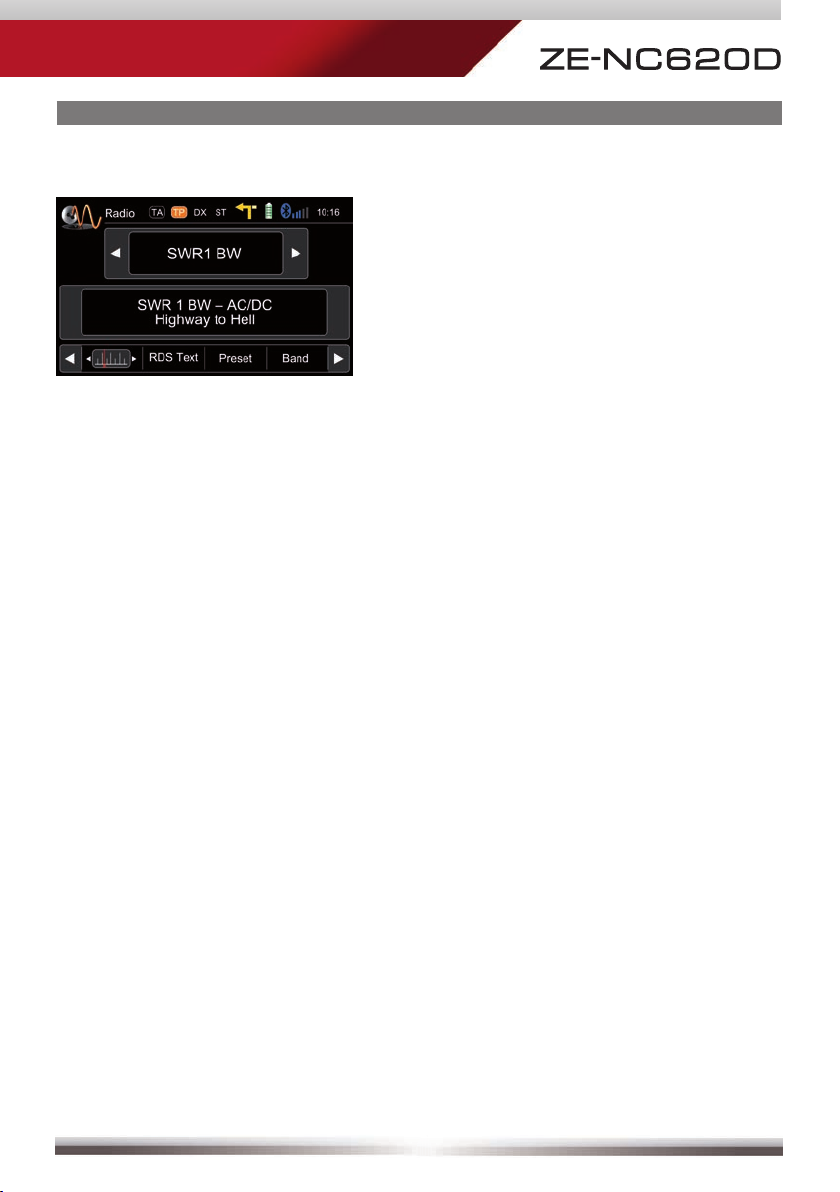

RADIO MODE

   

 

Display elements:

 Red line marks current frequency  Frequency or station name  Trafﬁ c announcement status  Trafﬁ c announcements on carrier  LOC/DX status  Stereo reception indicator

 

 









Control elements:

 Scroll left  Previous station  Tap to select center display content  Next station  Scroll right  100 kHz down  Drag to adjust frequency  100 kHz up

RADIO MODE

RDS text allows a radio station to transmit free-form textual information that can be either static e.g. station slogans or in sync with the programming such as the title and artist of the currently playing song or even short ads. Availability depends on region, reception quality and carrier.

RADIO MODE

Select preset or save a preset. Press and hold a center button to enter a new frequency as preset.

To select a radioband tap on a center button.

RADIO MODE

Lower bar options:

The selected item is highlighted in orange on the screen:

AF ON/OFF: When activated, AF function automatically switches to an alter- native frequency (AF) of your chosen station, in order to always offer the best possible reception quality.

TA ON/OFF: When activated, the radio temporarily switches, for the duration

of the trafﬁ c announcement, to tuner mode.

AS Searches for the six strongest stations and saves them as preset.

SCAN Intro-scan of all stations in reception range. You can hear each station for

a short moment. Lock to the one you like by pressing scan again.

REG ON/OFF: At certain daytimes some stations divide their program into regional subprograms. The REG function prevents your receiver from switching to an alternative frequency with different content.

LOC Touch LOC/DX to omit or allow reception of stations with weak signals. /DX If LOC is activated it will exclusively tune to strong stations.

NOTE:

■ This unit features an RDS tuner. RDS is a system which transmits data on top of the FM radio signal. Availability and content of the RDS data depend on the respective broadcast station and its signal strength. RDS does, for example, transmit alternative frequencies, which allow for frequency changes without user interaction. AM band doesn´t support RDS functions.

■ You need to have the AF function activated in order to use the RDS feature. However, the AF function is deactivated ex factory. We recom mend to activate it directly after mounting/installation of your device.

PLAYBACK IPOD/USB/SD/DISC

Playback page:















Display elements:

 Source



 Current folder/playlist  ID3 tag info



 Progress bar  Album Art

Control elements:



 Previous track  Play/Pause  Next track  Repeat  Shufﬂ e  Switch to playlist page

PLAYBACK IPOD/USB/SD/DISC

Playlist page iPod:

  

Display elements:

 iPod mode  Track/folder/playlist  Current folder









Control elements:



 Previous track  Play/Pause  Next track  Repeat  Shufﬂ e  Cursor up









 Cursor down  Switch to playback page  Switch to iPod audio mode  Switch to iPod video mode  Go to root directory  Search  Folder/playlist up

PLAYBACK IPOD/USB/SD/DISC

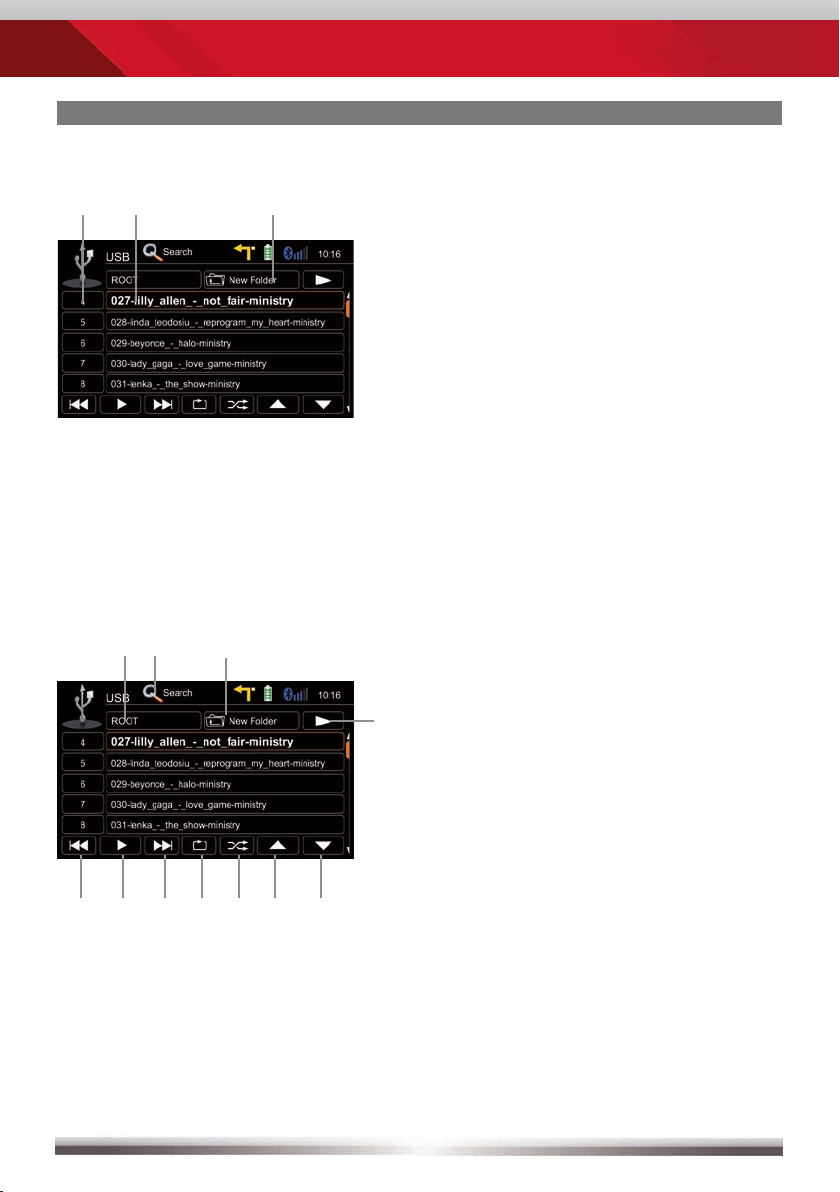

Playlist page USB/SD/Disc:

 















Display elements:

 Track index  Track/folder  Current folder

Control elements:



 Previous track  Play/Pause  Next track  Repeat track  Shufﬂ e  Cursor up  Cursor down  Switch to playback page  Go to root directory  Search  Folder up

PLAYBACK IPOD/USB/SD/DISC

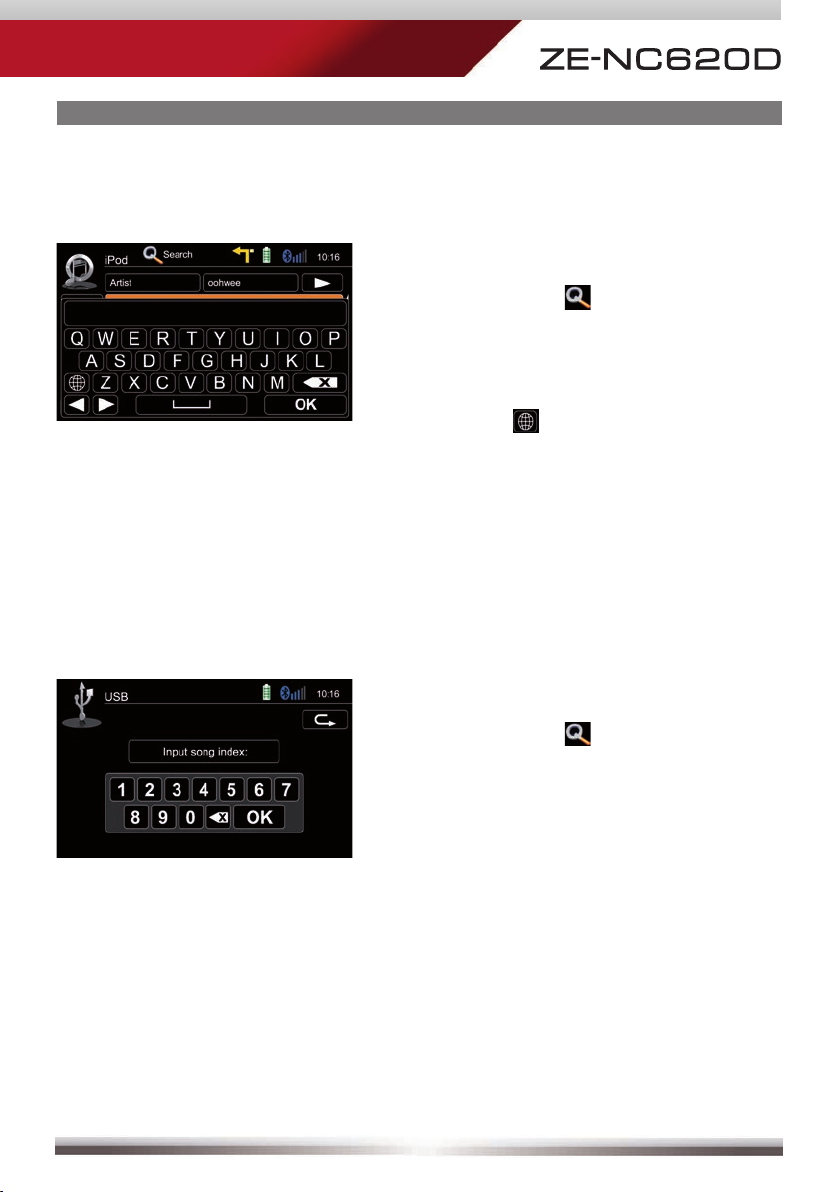

Search function:

iPod search:

Tapping on

Search pops up an alphabetic keyboard, allowing you to enter an initial letter. Alphabetic search is unique for iPod mode.

Tapping on

pops up the keyboard option allowing you to select your preferred keyboard language.

USB/SD/Disc modi search:

Tapping on

Search pops up an numeric keyboard, allowing you to enter track numbers. Numeric search is unique for USB/SD/Disc modi.

PLAYBACK IPOD/USB/SD/DISC

Elements to control playback of video ﬁ les:

Display elements:

 Current temporal position in track  Total duration of track

 

Control elements:

 Previous title/track/chapter  Play/Pause  Next title/track/chapter  To playlist/root menu of DVD  Full screen mode  DVD settings

     

PLAYBACK IPOD/USB/SD/DISC

USB/SD/Disc mode:

■ Make sure your mass storage device is FAT32 formatted.

■ Depending on directory structure and contents the total number of available

folders is limited.

■ Sorting and reaction time speed depends on speed and capacity of the mass storage used, as well as on the amount of stored data.

■ Connected USB hard disks have to be formatted with FAT32 and are only allowed to consume a maximum of 400mA (peak) current. Otherwise they must be considered incompatible and can´t be used with the device.

■ Only iPod mode supports album art.

iPod mode:

■ Depending on the size of the search list, results may be delayed during first

search. That is due to the iPod, which takes a moment to setup and provide

the search index.

■ iPods/iPhones display, depending on content and sorting, an extended set of information on the playlist page.

NOTE:

See www.zenec.com for:

■ Compatible ﬁ le formats and their possible restrictions.

■ iPod/iPhone compatibility list.

BLUETOOTH MODE

Bluetooth main menu:

Tap icon to select element.

     

A2DP (de-)activation:

Control elements:



Onscreen keypad

 Call Log  Favourites  Audiostreaming (A2DP) toggle  Contacts  Bluetooth settings

 

Control elements:

 Control Playback  A2DP On/Off (highlighted=ON)

BLUETOOTH MODE

Accept call, dial, hang up, switch between calls:



Display elements:



 



Caller I

 First incoming call  Second incoming call  Dialled number

Caller II



Control elements:

 Keypad  Delete last digit  Pick up call / Switch to second call  Toggle to shift call between handsfree

and mobile phone (privacy mode)

 Hang up active call / Back to ﬁ rst call  Back to BT main menu

BLUETOOTH MODE

Pairing a mobile phone:

Enter BT settings > Device

Tap on "Add" to trigger a search for BT devices.

Choose your mobile phone from the list or retry searching. Press "Add".

Control elements:

 Add a mobile phone and input PIN

for pairing

 Back to BT settings  Tap to select mobile phone  Browse list (up/down)

  

BLUETOOTH MODE

Enter PIN code and tap OK or retry

 PIN code

 Deletes the last digit  Acknowledge pincode and continue

  

Upon request enter identical PIN code on your mobile and acknowledge.

You should now get a screen saying "Device successfully paired".

NOTE:

If you are trying to pair more than one cell phone:

■ Switch off the "auto connect" function while pairing additional mobile

phones with the device.

■ Use different PIN code twins for each paired cell phone.

BLUETOOTH MODE

Contacts - Manage phonebook:

 









Search for an entry:



 

Control elements:

Back to BT main menu

  Tap a contact number to start a call  Search  Tap on star to save as favourite  Choose contact name from list  Select preferred keyboard language

No function, when keypad is active

  Quit keypad

 Display input

 Tap to delete last character  Switch to next page of keypad



NOTE:

■ You may search for up to 15 leading characters.



BLUETOOTH MODE

Manage phonebook:

  







Control elements:

 Go back to BT main menu  Go to contacts page  Tap to display outgoing call list  Tap to display incoming call list  Tap to display missed call list  Go to favourites page  Tap on contact name to call  Page up/down

NOTE:

■ The synchronisation, the transferring, the sorting as well as the display of the phone book entries depend on the mobile phone brand and model. If the synchronisation doesn't work properly, disconnect the cell phone and repeat the pairing process.

■ If automatic phone book synchronisation does not work, consult the manual of your mobile phone. Some mobile phones require explicit activation of that function.

■ After entering the BT main menu press & hold either the Contacts or Call-Log icon in order to force a resync of the entire phone book (if you have experienced syncing problems).

BLUETOOTH MODE

Manage favourites:

Control elements:

Tap on contact name to call a



favourite

 Delete favourite

 

NOTE:

■ Be aware that solely terminating the connection, or deleting a connected mobile phone, does not affect the list of favorites. Favourites have to

be explicitly deleted.

Setup settings:



 Back to BT main menu

 Options  BT device settings

 Microphone selection  Tap +/- to adjust microphone gain

  

BLUETOOTH MODE

NOTE:

■ If your mobile phone is compatible and still does not appear in the device

list, make sure Bluetooth is turned on and set to "visible for all devices".

■ Bluetooth connections usually work within a range of approx. 8 m. Obstacles in the way may shorten the distance.

■ You can pair up to five cell phones, and synchronise up to a thousand phonebook contacts each.

■ In order to use the built-in handsfree function you need to pair your

mobile phone first.

■ It cannot be guaranteed, that all mobile phones can be paired and

that all functions will work.

■ For the "BT compatibility list" of tested and compatible mobile phones as well as the latest software updates look out on www.zenec.com.

NAVIGATION MODE

How to input a destination and start a route guidance:

Tap on "Find".

Choose your preferred destination search method. Here, in our example, choose "Find address".

Type in a city, street name, house number and confirm each step by tapping

The program is now calculating the desired route. Once route calculation has completed just tap "GO!" to enter active route guidance mode.

NAVIGATION MODE

NOTE:

■ For operation and detailed description of navigation features, please refer to the separate navigation manual.

■ You may listen to any playback source in route guidance mode. The navigation software automatically manages volume levels of voice guidance.

■ If you change the volume level during voice guidance, the chosen volume level gets stored for later route guidance.

■ Audio playback is, during voice guidance, capped to volume 10. If the preset audio volume is below 10, it will be muted.

SYSTEM SETUP: MAIN / FIRST SETTINGS

Main setup screen:

Control elements:

 Return to the previous menu.

Works with all four submenus.

 See chapter Setup Video.  See chapter Setup Audio.  See chapter Setup General.  See chapter Setup Misc.

  

Settings to attempt after mounting and initial startup:

Set OSD language: Go to Setup>General>Language

to choose your desired OSD language. Animated picture visualises your setting.

Set Reverse Camera: Go to Setup>General>Driver Assist

Needs to be enabled to use the camera. Animated picture visualises your setting.

Set button background illumination: Go to Setup>General>Color

to select one of six predefined colors. This device is equipped with a variable RGB button background illumination.

SYSTEM SETUP: IMPORT/EXPORT SYSTEM SETTINGS

Go to Setup>Misc>Help

Export system settings:

1. Format USB flash drive with FAT32.

2. Connect USB flash drive to device.

3. Tap "OK", at System Settings-Export option, to launch file export.

Import system settings:

1. Connect USB flash drive to device.

2. Tap "OK", at System Settings-Import option, to launch import.

3. Restart device upon import completion.

NOTE:

■ Make sure the USB flash drive has been FAT32 formatted.

■ Refrain from manually modifying the generated export file. Re-import

relies on proper file integrity.

■ After adding new functions, by means of a system update, they will always be intialised with standard default values. That compensates for lacking values from the import file content.

■ After a firmware update, check the update installation instructions for notes on system settings import and take them into consideration.

SYSTEM SETUP: VIDEO

Animated picture visualises TV shape settings.

Choose between front and rear A/V-In port. A/V-In features PAL/NTSC auto switch.

Animated picture visualises your setting during adjusting TFT screen brightness.

Day-/Night TFT screen brightness is controlled by GPS time signal.

Standby activation turns screen OFF. Apart from that, the device operates in a normal manner.

Tap on the screen to exit standby.

NOTE:

Name Descriptor Function Choice/Range

TV-Shape

Video display

setting

A/V-In A/V-In setting


TFT bright-

ness control

Standby TFT OFF

TV-Shape

Normal

Cinema

Port

switching

Rear

Front

Brightness Day 0...20

Brightness Night 0...20

SYSTEM SETUP: AUDIO

Audio mixer:

Choose "Last" to adjust to last volume. Choose "Set" to adjust to an arbitrary value.

Level adjustments for sources:

Adjust volume relative to other sources.

Animated picture visualises fader and balance settings.

EQ frequency adjustments

Adjust EQ bands.

Animated picture visualises sub-out level.

If your vehicle is equipped with an integrated OE Soundsystem, activate parameter "OE Soundsystem" in order to avoid audio distortion.

Tap "OK" at EQ to open equalizer page.

NOTE:

Descriptor Function Choice/Range

Audio mixer

Volume

Level adjustment

of sources

Start volume last value, set value

Set start volume 0...40

TA volume last value, set value

Set TA volume 0...40

NAV volume last value, set value

Set NAV volume 0...40

Tuner rel. 0...14

CD/DVD rel. 0...14

USB/SD/iPod rel. 0...14

A/V In rel. 0...14

Level

assignment

Sound

frequencies

Sub-Out

settings

Sub-Out

Speaker system

settings

Speaker

Fader

Balance

front 9, center 0, rear -9

left -9, center 0, right 9

Set bass frequency 50, 100, 200 Hz

Set mid frequency 0.5, 1, 2 kHz

Set treble frequency 5, 10, 15 kHz

Loudness

Level rel. -7...+7

Crossover 55, 80, 120 Hz

OE Soundsystem On, Off

Open Equalizer OK

On, Off

SYSTEM SETUP: GENERAL

Beep

System time gets periodically updated by GPS time stamp.

Animated picture visualises your driver assist settings. Example: Reverse Camera.

Reverse mute: Mute audio when

reverse gear is engaged.

Shown flag visualises the chosen OSD language.

Tap on LED to set front panel button background illumination.

NOTE:

Name Function Choice/Range

Beep On, Off

Radio area Europe, USA, Latin (America)

Main

Bluetooth On, Off Volume Pop-Up On, Off Antenna supply On, Off

NOTE:

■ Switch above mentioned antenna supply parameter to "Off", in case your vehicle does not deploy an active antenna.

Driver assist

Parking assist Off, Rear view camera Reverse mute On, Off

Language OSD Set OSD language

Color

Key

Illumination

Tap on LED to set front panel

button background illumination

SYSTEM SETUP: MISC

You may export/import your system settings to/from a USB flash drive. A feature, to restore your device settings after a firmware update, or a complete power disconnection.

Tap "OK" to display corresponding software version.

Activate password function to secure device in case of temporary disconnection from power supply (theft). Use an arbitrary 4-digit code. To reset the code enter "0000" instead.

Press "OK" to launch a software update. For preparations and details, consult the accompanying update installation instructions BEFORE you run software updates.

NOTE:

Calibrate TS OK starts touchscreen calibration

Help

System settings System settings

Export settings to USB

Load settings from USB

Show Info Software

Load factory OK loads factory settings

Info

Show Info Show Info

BT Software

RDS

Password enable On, Off

Security

Password

OK sets password

Update Update OK starts software update

NOTE:

■ Compare installed software versions with potentially newer versions on www.zenec.com (see support and download area for updates).

REMOTE CONTROL MAIN

Remote Control Buttons

e r

o 1@

1^ 1&

1* 2! 2@ 2% 2^

w q

y u i

1) 1! 1#

1$ 1%

2# 2$ 2& 2*

REMOTE CONTROL MAIN

1. POWER

Device ON/OFF

2. EJECT

Eject disc

3. MUTE

Mute/Un-mute audio output

4. SRC

Change sources

5. KEYPAD

Input track/chapter/title

6. VOL+

Increase volume

7. VOL-

Decrease volume

8. INFO

Show DVD info

9. GOTO

Open numeric onscreen keypad

10. STOP/BAND

Stop DVD/change radio band

11. SEL

Open EQ

12. ESC

Close menu/EQ

13. MENU Open main menu

14. PIC

No function

15. REPEAT A B

Set start and end point at DVD to repeat

16. OK

Play/Pause; Confirm

17. DIRECTION BUTTONS

Select item; move cursor

18. TITLE

Open DVD Title menu

19. ROOT

Open DVD main menu

20. REPEAT

Repeat track/chapter/title

21. SKIP NEXT

Jump to next track/preset/ chapter/title

22. SKIP PREVIOUS

Jump to previous track/preset/

chapter/title

23. FAST REVERSE

Fast reverse; 50kHz down at tuner

mode

24. FAST FORWARD

Fast forward, 50kHz up at tuner

mode

25. AUDIO

Change DVD audio language

26. ZOOM

Zoom in/out

27. ANGLE

Change DVD viewing angle

28. SUB-T

Change DVD subtitle

NOTE:

■ Some functions may not be available; depending on selected mode and type of media.

REMOTE CONTROL M-ZONE

Remote Control Buttons

t u

o 1@

1! 1%

1$ 1*

DTV MENU

EPG

TV/RADIO

P P

MODE

SRCH

ROOT

q e r

1# 1^ 1&

REMOTE CONTROL M-ZONE

1. MODE Change source

2. KEYPAD

Input track/chapter/title

3. MUTE

Mute/un-mute audio output

4. GOTO

Open numeric onscreen keypad

5. TITLE

Open DVD Title menu

6. ROOT

Open DVD main menu

7. OK

Play/Pause; Confirm

8. DIRECTION BUTTONS

Select item; move cursor

9. SKIP PREVIOUS

Jump to previous track/preset/

chapter/title

10. SKIP NEXT Jump to next track/preset/

chapter/title

11. STOP Stop playback

12. PLAY/PAUSE

Play/pause playback

13. ZOOM Zoom in/out

14. FAST REVERSE

Fast reverse

15. FAST FORWARD

Fast forward

16. SLOW

Slow motion playback

17. REPEAT

Repeat track/chapter/title

18. AUDIO

Change DVD audio language

19. SUB-T

Change DVD subtitle

20. ANGLE

Change DVD viewing angle

21. REPEAT A->B

Set start and end point at DVD to repeat

NOTE:

■ Some functions may not be available; depending on selected mode and type of media.

EXTERNAL PLAYBACK AND SOURCES

M-Zone

Control elements:

 Direct access to DVB-T  Direct access to M-Zone

 



Control elements:

 Direct access to main menu  Choose DVD  Choose DVB-T  Deactivate M-Zone

 

NOTE:

■ With deactivated M-Zone you will not see any signal on connected M-Zone monitors (Blackscreen).

■ The M-Zone volume cannot be adjusted on the device. Use the control elements of the connected peripherals (i.e. roof monitor) instead, to adjust the volume.

■ If the M-Zone and the front zone get both fed by one and the same media source, the M-Zone stereo output will be muted.

■ The headunit does not memorize that the M-Zone has been activated after shutting off. Therefore you have to reselect the M-Zone after each re-start.

EXTERNAL PLAYBACK AND SOURCES

DVB-T

Control elements:

 Direct access to DVB-T



Control elements:

 Tap into the upper right corner to

return to the main menu

NOTE:

■ For DVB-T reception you need to connect an external ZENEC DVB-T receiver. For a perfect compatibility match check out the manual and the compatibility list in advance.

■ Compatible DVB-T devices sport easy operation by using the touchscreen of the headunit.

■ The headunit does not memorize that the DVB-T receiver has been activated after shutting off. Therefore you have to reselect DVB-T after re-starting the headunit.

GLOSSARY

A2DP Advanced Audio Distribution Profile, Bluetooth Audio AC-Control Optical indication showing air condition status information A/V In Audio-Video Input AUX In Auxiliary Input, Audio only Input CAN-Bus Controller Area Network-Bus; Automotive industrial standard bus system CAN/Stalk IF Interface to communicate with CAN-Bus DVB-T Digital Video Broadcasting – Terrestrial; TV transmission standard EQ Equalizer FAT32 File allocation table 32-bit GSM Global System for Mobile Communications, Mobile phone network GUI Graphical User Interface HMI Human Machine Interface (graphical part = GUI) ID3-Tag Format to display additional info together with MP3 audio files Media Link box Box to reroute some inputs from the back of the headunit to easier accessible locations M-Zone Rear seat entertainment area OBC On Board Computer, Menu to control board computer OE Original Equipment > OEM Original Equipment Manufacturer OPS Optical Parking system (shows parking radar) OSD On Screen Display POI Navigation: Point of interest Phantom pow. "In-line" antenna power supply; Power and antenna signals use the same wire TMC/TMC Pro Traffic Message Channel/Traffic Message Channel Professional Pro with extended pay content

TROUBLESHOOTING

Problem Cause Solution GENERAL

Radio fuse blown. Install new fuse with correct rating.

Unit will not power on.

No/low audio output.

Poor sound quality or distortion.

TFT MONITOR

No image.

Car battery fuse blown. Install new fuse with correct rating.

Illegal operation. Press the RESET button.

Improper audio output connection. Check wiring and correct.

Volume set too low. Increase volume level.

Speakers damaged. Replace speakers.

Only one channel is playing.

Speaker wiring is in contact with metal part of car.

Mute is activated. Turn off the Mute function.

Unauthorized disc is in use. Use original disc.

Speaker power rating not compatible with unit.

Speaker is shorted. Check speaker connections.

The parking brake is not engaged.

The "Monitor off"-function is activated.

Check the balance and fader adjustments.

Insulate all speaker wiring connections or replace the speaker cable.

Connect proper speakers.

Stop vehicle in a safe place and apply parking brake.

Touch the monitor to activate the display.

Prolonged image or improper height/ width ratio.

Improper aspect ratio setup. Use correct aspect ratio setting.

TUNER

Auto antenna not properly connected.

Connect the auto antenna cable properly.

Weak station searching.

REG function is activated. Turn REG function off.

The AF function is not activated. Activate the AF function.

MP3

The ID3 tags are shown incorrectly.

Message is longer than LCD can display or ID3 tag is not compatible.

DVD-PLAYER

[Bad Disc] Disc is warped or scratched. Use disc in good condition.

[Bad Disc] Disc is dirty or wet. Clean disc with soft cloth.

Disc does not play back.

Cannot insert disc. Disc already inside unit.

[Unknown Disc]

[Region Error]

[Bad Disc] Disc is inserted upside down. Insert disc with label side up.

Incompatible disc is used. Use compatible disc.

Disc rating exceeds parental lock rating limit.

Disc region code is not compatible with unit.

Use proper ID3 tag information.

Change parental lock settings to lower restriction.

Use disc with proper region code.

Eject current disc and insert new one.

SPECIFICATIONS ZE-NC620D

GPS NAVIGATION SYSTEM

• 3D High-Definition navigation system

• TMC and TMC Pro receiver

• External GPS antenna

• 8 GB internal flash memory with map data for 43 Eastern and Western European countries

and Premium POI database

• Graphical user interface and voice guidance in 28 different languages

• 2D or 3D map view with auto-zoom and display of 3D terrains and 3D landmarks

• Eco and Smart Route Planning, Outlook address import, Real Junction View and Real

Signpost rendering etc.

• Text to Speech function

PARROT BLUETOOTH HANDS-FREE MODULE

• Synchronization of up to 1’000 contacts with max. 5 telephone numbers per contact

• Alphabetical search function for contacts

• Internal and external microphone

• Future-proof upgradable Bluetooth firmware

MULTIMEDIA PLAYER

• DVD loader

• USB 2.0 port (via Media-Link box)

• SD/SDHC card reader (up to 32 GB)

• Made for iPod/Made for iPhone

• Playback DVD loader: CD, CD-R/RW, MP3, WMA, DVD, DVD±R/RW, DVD-MP3, AVI, Xvid

and JPEG

• Playback SD/USB: MP3, WMA, AVI, Xvid, H.264 and JPEG

GENERAL FEATURES

• Intuitive, user friendly HMI in 20 different languages

• 6.2"/15.7 cm 16:9 HD TFT-LCD display with 800x480 pixel resolution

and touchscreen control

• RDS tuner with 30 preset stations (18 FM/12 AM)

• Multi zone function

• 4 x 50 watts class-D amplifier

• Multicolor key illumination

• 2 x IR-remote control

A/V-CONNECTIONS

• 4.1-CH preamp line outputs

• 2-CH preamp line outputs without volume adjustment

• 2 x composite video outputs (NTSC)

• 1 x A/V-input

• 1 x video input for rear view camera with switching function

• Connectivity for compatible external DVB-T or DAB+ receivers

 NOTE: SPECIFICATIONS AND DESIGNS OF THIS MODEL ARE NECESSARILY SUBJECT

TO CHANGE WITHOUT NOTICE.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE .................................................................................... 49

TASTEN DES BEDIENTEILS ......................................................................... 50-51

GRUNDLEGENDE BEDIENUNG ...................................................................52-53

RADIO MODUS ...............................................................................................54-57

WIEDERGABE ................................................................................................ 58-63

BLUETOOTH MODUS .................................................................................... 64-71

NAVIGATIONS MODUS .................................................................................. 72-73

SYSTEM SETUP ............................................................................................. 74-83

HAUPTFERNBEDIENUNG ............................................................................. 84-85

M-ZONE FERNBEDIENUNG .......................................................................... 86-87

EXTERNE WIEDERGABE UND QUELLEN .................................................. 88-89

GLOSSAR ............................................................................................................ 90

FEHLERSUCHE ..............................................................................................91-92

SPEZIFIKATIONEN ............................................................................................. 93

GARANTIE ...................................................................................................... 94-95

 Die Bedienungsanleitung für die Navigationssoftware befindet sich in einem

separaten Handbuch.

SICHERHEITSHINWEISE

1. Lesen Sie die Anleitung vollständig durch.

2. Bewahren Sie die Anleitung sorgfältig auf. Sie sollte jedem Benutzer dieses Gerätes frei zugänglich sein.

3. Beachten Sie sämtliche Warnungen und befolgen Sie die Anweisungen, um Probleme zu vermeiden.

4. Dieses Gerät ist nur für den Betrieb an einem Bordnetz mit +12V DC und Minus gegen Masse geeignet.

5. Montieren und bedienen Sie das Gerät nur so, wie es in der Bedienungsanleitung beschrieben wird. Alles andere kann zum Erlöschen Ihres Garantieanspruches führen.

6. Zerlegen oder modifizieren Sie das Gerät nicht. Ihr Garantieanspruch erlischt dadurch. Versuchen Sie auch nicht das Gerät selbst zu reparieren oder zu warten, sondern wenden Sie sich an einen autorisierten ZENEC-Fachhändler.

7. Benutzen Sie nur das Originalzubehör, um das Gerät zu installieren und zu betreiben, da ansonsten eine Beschädigung des Gerätes riskiert wird. Befestigen Sie das Gerät gemäß der Installationsanleitung, unter Verwendung des mitgelieferten Montagezubehörs. Die bei Unfällen auftretenden Beschleunigungskräfte sind teilweise enorm. Unsachgemäß montierte Geräte stellen bei Unfällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeuges dar.

8. Schützen Sie das Gerät vor Wasser oder anderen Flüssigkeiten, die in das Innere des Gerätes eindringen können. Sonst könnte ein Kurzschluss mit Brandfolge daraus resultieren.

9. Zur Vermeidung eines Kurzschlusses achten Sie darauf, daß keine metallischen Gegenstände in das Gerät gelangen.

10. Bevor Sie eine defekte Sicherung austauschen, sollten Sie erst überprüfen was der Grund für den Kurzschluss war. Achten Sie dabei besonders auf die Kabel der Spannungsversorgung! Wenn der Kurzschluss nicht durch einen Fehler in der Spannungsversorgung verursacht wurde, müssen Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an einen autorisierten ZENEC-Fachhändler.

11. Lesen Sie die Bedienungsanleitung eines fremden Gerätes und versichern Sie sich, daß es kompatibel ist, bevor Sie es anschliessen. Schliessen Sie keinesfalls inkompatible Geräte an.

12. Achten Sie darauf, dass bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht entladen wird. Da es sich bei dem Gerät um einen Verbraucher handelt und die Batterie nur bei laufendem Motor aufgeladen wird, kann es passieren, dass die Batterie tief entladen wird und sich das Fahrzeug nicht mehr starten lässt.

13. Gemäß den in den verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf ein Monitor, der in Sichtweite des Fahrers montiert ist, während der Fahrt, ausser zu Navigationszwecken, nicht mit bewegten Bildern oder Filmen betrieben werden, da er den Fahrer vom Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem Land, da ansonsten bei einem Unfall Regressansprüche von der Kfz-Versicherung geltend gemacht werden können. Achten Sie zusätzlich darauf, dass die Lautstärke in Ihrem Fahrzeug nur so hoch ist, dass Sie Außengeräusche, wie z.B. eine Polizeisirene, noch klar wahrnehmen können.

14. Setzen Sie das Gerät keinen harten Stößen aus. Eine mechanische und elektronische Beschädigung des Gerätes könnte daraus resultieren.

15. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen ZENEC-Händler oder den jeweiligen Landesvertrieb.

16. Das Gerät verwendet einen Laser Klasse 1. Benutzen Sie das Gerät ausschliesslich wie in der Anleitung beschrieben, um eine Gefährdung durch koherentes Licht auszuschliessen. Sie sollten das Gerät weder Öffnen noch selbst reparieren. Reparaturen sollten ausschliesslich von qualifizertem Servicepersonal durchgeführt werden.

TASTEN DES BEDIENTEILS

Bedienteil

 





 





TASTEN DES BEDIENTEILS

1. IR EMPFÄNGER

2. INTERNES MIKROFON

3. RESET

Drücken um Hardware RESET auszulösen

4. DISC SLOT

5. EJECT

Disc auswerfen

6. HOME

Drücken um das Hauptmenü zu öffnen Gedrückt halten für EQ Menü

7. NAV

Umschalten zwischen Navigations- und Wiedergabe-Anzeige Drücken und halten um die Infobar Fenster manuell ein- bzw. auszublenden

8. PWR/VOL

Drehen verändert die Lautstärke Drücken und halten zum Ein- und Ausschalten

9. SD CARD SLOT

10. FRONT A/V-In

GRUNDLEGENDE BEDIENUNG

EIN- UND AUSSCHALTEN

Wenn Ihr Gerät ordnungsgemäß installiert wurde, so wird es mit der Zündung zusammen ein- bzw. ausgeschaltet.

D.h. ohne den Zündschlüssel gibt es auch keinen Strom. Bei aktivierter Zündung können Sie das Gerät auch mit der EIN/AUS Taste an der Gerätefront schalten.

QUELLE AUSWÄHLEN

Ins Hauptmenü:

- Via Touchscreen:

Berühren Sie das Icon in der oberen linken Ecke des Bildschirms.

- Via "HOME" Taste:

Drücken Sie die "HOME" Taste um ins Hauptmenü zu gelangen. Bedienung im Hauptmenü: Das Menü besteht aus drei Seiten: 2 Hauptseiten und einer M-Zone Seite. Dorthin navigieren können Sie auf zwei Arten:

- Slide Zwischen den beiden Hauptseiten können Sie einfach mittels "Fingerslide" wechseln. Einfach den Bildschirm berühren und mit der Fingerspitze in die entsprechende Richtung ziehen. Dies funktioniert nicht für die M-Zone Seite.

- Bar Berühren Sie eine der flachen rechteckigen Markierungen im oberen Bildschirmbereich des Hauptmenüs. Sie gelangen von hier in alle drei Seiten des Hauptmenüs, inklusive der M-Zone.

Vom Hauptmenü aus, haben Sie Zugriff auf sämtliche Wiedergabequellen und Einstelllungen.

Hauptseite 1 Hauptseite 2 M-Zone Seite

LANDESSPEZIFISCHE SPRACHE EINSTELLEN

Tippen Sie auf die mittlere der drei flachen Markierungen oder "sliden" Sie auf die zweite Hauptseite. Wählen Sie SETUP > GENERAL > SPRACHE und dann die von Ihnen gewünschte Sprache. Weitere Einstellungen finden Sie im Kapitel "Setup".

GRUNDLEGENDE BEDIENUNG

Grundlegende Elemente (bei allen Wiedergabequellen)



Anzeige & Bedienelemente:

 Momentan aktive Quelle

- Tippen Sie hier um ins Hauptmenü

zu gelangen.  Zeigt Navi-Infobar Bereitschaft an

- Tippen Sie hier um die Infobar einzublenden

- Nochmal tippen um diese wieder auszublenden

 Akkuzustand des gekoppelten Handys

 Empfangsqualität des Handynetzes

Drei mögliche "Infobar" Fenster:

NAV Infobar Wiedergabe Infobar BT Infobar

HINWEIS:

■ Halten Sie die NAV Taste gedrückt um die Infobar Fenster manuell ein- bzw. auszublenden. Berühren Sie das

■ Die Navigations-Infobar ist nur während aktiver Routenführung verfügbar.

■ Ein eingehender Anruf oder neue Wiedergabe-Informationen triggert die

Anzeige der restlichen Infobar Typen automatisch. Diese werden nach jeweils fünf Sekunden wieder ausgeblendet.

Icon um das Infobar Fenster manuell auszublenden.

RADIO MODUS

   

 

Anzeigeelemente:

 Rote Linie auf aktueller Frequenz  Frequenz bzw. Stationsname  Status der Verkehrsnachrichten (TA)  Sender trägt Verkehrsnachrichten  LOC/DX Status  Stereo-Empfangsstatus

 

 









Bedienelemente:

 Nach Links scrollen  Vorherige Station  Inhaltsauswahl des mittleren Balkens  Nächste Station  Nach Rechts scrollen  100 kHz runter  Ziehen zur Frequenzeinstellung  100 kHz hoch

RADIO MODUS

Der RDS Text übermittelt vom Sender frei

deﬁ nierbare Zusatzinformationen, z.B.

den aktuellen Musiktitel und Interpreten oder kurze Mitteilungen. Die Verfügbarkeit hängt von der Empfangsqualität ab.

RADIO MODUS

Preset auswählen oder speichern. Wenn Sie eines der Preset-Felder länger gedrückt halten, wird die momentan eingestellte Frequenz dort als neuer Preset abgespeichert.

Wählen Sie das gewünschte Frequenzband durch Tippen auf eines der mittleren Felder.

RADIO MODUS

Weitere Optionen im Auswahlbereich:

Die jeweilige Auswahl ist hier orange hinterlegt, wenn aktiv (s. Kopﬂ eiste).

AF EIN/AUS: Nach Aktivierung schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des Senders.

TA EIN/AUS: Automatische Umschaltung auf Sender mit Verkehrsdurch- sagen. Das Gerät schaltet automatisch in den Tuner-Modus.

AS Automatische Suche und Abspeicherung der sechs stärksten Sender als Preset.

SCAN Anspielen aller empfangbaren Sender. Durch ein nochmaliges Betätigen wird der gerade angespielte Sender ausgewählt und wiedergegeben.

REG EIN/AUS: Einige Sender teilen gelegentlich ihr Programm in Regional programme mit unterschiedlichem Inhalt auf. Die REG-Funktion vermeidet, dass der Empfänger auf alternative Frequenzen mit einem anderen Programminhalt wechselt.

LOC LOC oder DX, um lokale oder entfernte Radiosender auszuwählen. /DX LOC: Nur Stationen mit starkem Signal werden beim Scan gefunden.

DX: Stationen mit starkem und schwachem Signal werden gefunden.

HINWEIS:

Das Gerät besitzt einen RDS Tuner. Ein System das zusätzlich zu den

■

Radiosendungen auch Daten über den Radiosender überträgt. Die Ver fügbarkeit der RDS-Daten und deren Verwendung hängt vom jeweiligen Radiosender und dessen Empfangsqualität ab. Die RDS-Funktion steht nicht für das Mittelwellen bzw. AM Frequenzband zur Verfügung.

■ Um RDS nutzen zu können, muss die AF-Funktion aktiv sein. Im Auslieferungszustand ist die AF-Funktion deaktiviert. Achten Sie bei der ersten Inbetriebnahme darauf, die AF-Funktion zu aktivieren. Die Ein stellung bleibt anschließend gespeichert.

WIEDERGABE IPOD/USB/SD/DISC

Playback Seite:







Anzeigeelemente:

 Wiedergabequelle



 Aktuelles Verzeichnis/Playlist  ID3 Tag Info



 Fortschrittsbalken  Album Art

Bedienelemente:



 Track zurück  Wiedergabe/Pause  Track vor  Wiederholen  Shufﬂ e/Zufallswiedergabe  Zur Playlist Seite wechseln







WIEDERGABE IPOD/USB/SD/DISC

Playlist Seite iPod:

  

Anzeigeelemente:

 iPod Modus  Track/Ordner/Playlist  Aktuelles Verzeichnis









Bedienelemente:

 Track zurück  Wiedergabe/Pause  Track vor  Wiederholen  Shufﬂ e/Zufallswiedergabe  Cursor hoch





 





 Cursor runter  Zur Playback Seite wechseln  iPod Audio Modus  iPod Video Modus  Direktzugriff Hauptverzeichnis  Suchen  Ordner/Playlist: Ebene höher

WIEDERGABE IPOD/USB/SD/DISC

Playlist Seite USB/SD/Disc:

 



















Anzeigeelemente:

 Track Index  Track/Verzeichnis  Aktuelles Verzeichnis

Bedienelemente:



 Track zurück  Wiedergabe/Pause  Track vor  Wiederholen  Shufﬂ e/Zufallswiedergabe  Cursor hoch  Cursor runter  Zur Playback Seite wechseln  Direktzugriff Hauptverzeichnis  Suchen  Ordner/Playlist: Ebene höher

WIEDERGABE IPOD/USB/SD/DISC

Suchfunktion:

iPod Suche:

Nach Tippen auf

Suche erscheint eine alphabetische Tastatur zur Eingabe des Anfangsbuchstabens. Nur der iPod Modus bietet eine alphabetische Suche.

Tippen auf

um die Tastatursprache zu

ändern.

USB/SD/Disc Suche:

Nach Tippen auf

Suche erscheint eine numerische Tastatur zur Eingabe von Tracknummern. Die numerische Suche steht nur in den USB/SD/Disc Modi zur Verfügung.

WIEDERGABE IPOD/USB/SD/DISC

Bedienelemente zum Video abspielen:

Anzeigeelemente:

 Aktuelle Spieldauer aktuell  Spieldauer total

 

Bedienelemente:

 Titel/Track/Kapitel zurück  Wiedergabe/Pause  Titel/Track/Kapitel vor  Zur Playlist Seite/Hauptmenü

der DVD

 Vollbild

     

 DVD Einstellungen

WIEDERGABE IPOD/USB/SD/DISC

USB/SD/Disc Modus:

■ Stellen Sie sicher, dass Ihr Datenträger mit FAT32 formatiert wurde.

■ Je nach Ordnerstruktur und Inhalt ist die Anzahl der verfügbaren

Ordner begrenzt.

■ Beachten Sie, dass die Geschwindigkeit der Indizierung des Datenträgers von Speicherkapazität, Zugriffsgeschwindigkeit, sowie der darauf befindlichen Datenmenge abhängig ist.

■ Bei der Verwendung einer externen Festplatte achten Sie darauf, dass diese mit FAT32 formatiert wurde und nicht mehr als max. 400 mA Strom aufnimmt. Andernfalls kann diese nicht verwendet werden bzw. es ist mit Funktionsstörungen zu rechnen.

■ Nur der iPod Modus unterstützt Abum Art (Anzeige des Album Covers).

iPod Modus:

■ Abhängig von der zu durchsuchenden Datenmenge, kann es beim ersten Zugriff zu Verzögerungen kommen. Der iPod muss beim ersten Mal den Suchindex erstellen und übertragen.

■ iPods/iPhones stellen, abhängig von Inhalt und Sortierung, einen erweiterten Informationsumfang auf der Playlist-Seite dar.

HINWEIS:

Auf www.zenec.com erhalten Sie zusätzliche Info zu:

■ Kompatible Dateiformate sowie mögliche Beschränkungen.

■ iPod/iPhone Kompatibilitätsliste.

BLUETOOTH MODUS

Bluetooth Hauptmenü:

Tippen Sie auf ein Icon um es auszuwählen.

Bedienelemente:

  Anruﬂ iste  Favoriten  A2DP Audiostreaming  Telefonbuch

     

A2DP (De-)aktivierung:

 Bluetooth Einstellungen

Bedienelemente:

Eingabetastatur

 

 Wiedergabe Bedienelemente  A2DP an/aus (orange hinterlegt=an)

BLUETOOTH MODUS

Anruf annehmen, wählen, auﬂ egen, makeln:



Anzeigeelemente:



 



Caller I

 Erster eingehender Anruf  Zweiter eingehender Anruf  Anzeige Nummerneingabe

Caller II



Bedienelemente:

 Eingabetastatur  Löscht die zuletzt eingeg. Ziffer  Anruf annehmen, Anrufe makeln  Schaltet Anruf zwischen Freisprech-

einrichtung und Mobiltelefon (Privat modus) um

 Aktives Gespräch beenden ggf.

zum ersten Gespräch zurück

 Zum BT Hauptmenü zurück

BLUETOOTH MODUS

Mobiltelefon koppeln:

Tippen Sie auf BT Settings/Einstellungen > Devices/Geräte

Tippen Sie auf "Add/Hinzufügen" um nach Bluetooth Geräten zu suchen.

Wählen Sie Ihr Gerät aus der Liste. Bestätigen Sie mit " Add/Hinzufügen".

Bedienelemente:

 Gewähltes Mobiltelefon zwecks

Koppeln bestätigen

 Zurück zu den Bluetooth Einstellungen  Tippen Sie auf das gewünschte Handy  In der Liste blättern

  

BLUETOOTH MODUS

Geben Sie hier den PIN-Code ein und bestätigen mit "OK".

 PIN Code

 Löscht die zuletzt eingegebene Ziffer  PIN Code bestätigen

  

Auf Anfrage Ihres Mobiltelefons tippen Sie dort den identischen Code ein

und bestätigen. Die Meldung "Gerät erfolgreich verbunden" zeigt die erfolgreiche Kopplung an.

HINWEIS:

Falls Sie mehrere Mobiltelefone verbinden möchten, beachten Sie bitte:

■ Schalten Sie die automatische Verbindungsfunktion aus, während Sie weitere Mobiltelefone zum ersten Mal koppeln.

■ Verwenden Sie unterschiedliche PIN Codes für jedes neu verbundene Mobiltelefon.

BLUETOOTH MODUS

Kontaktmanagement:



 







Suche nach einem Eintrag:



 





Bedienelemente:

 Zum BT Hauptmenü zurück  Tippen Sie auf die Telefonnummer

des Kontaktes um einen Anruf zu tätigen

 Suche  Tippen Sie auf den Stern zum

Abspeichern als Favorit

 Wählen Sie hier den Namen aus  Auswahl der Tastatursprache



Keine Funktion während der

Nummerneingabe

 Eingabemaske beenden

 Anzeige der Eingabe

 Löscht den zuletzt eingegebenen

Buchstaben

 Nächste Seite der Eingabemaske

(Keypad) aufrufen

HINWEIS:

■ Es ist möglich mit bis zu 15 Anfangsbuchstaben zu suchen.

BLUETOOTH MODUS

Telefonbuch verwalten:

   







Bedienelemente:

 Zum BT Hauptmenü zurück  Springe auf das Telefonbuch  Liste der ausgehenden Anrufe aufrufen  Liste der eingehenden Anrufe aufrufen  Liste der verpassten Anrufe aufrufen  Springe zu den Favoriten  Tippen zum Anrufen  In der Liste blättern

HINWEIS:

■ Synchronisierung, Übertragung, Sortierung und Anzeige der Mobilfunk-

einträge, sind auf die modell- und markenspeziﬁ sche Unterstützung

Ihres Handymodells angewiesen. Bei Synchronisierungsproblemen beenden Sie die Verbindung und wiederholen die Kopplung.

■ Der automatische Synchronisierungsvorgang erfordert bei manchen Handys eine explizite Autorisierung. Beachten Sie hierzu die Hersteller angaben in der Betriebsanleitung des jeweiligen Handys.

■ Bei Synchronisierungsproblemen tippen Sie im Bluetooth Hauptmenü

entweder auf "Kontakte/Contacts" oder auf "Ruﬂ iste/Call Log" und

halten die Taste gedrückt, um eine Neu-Synchronisierung des gesamten Telefonbuches zu erzwingen.

BLUETOOTH MODUS

Verwalten der Favoriten:

Bedienelemente:

Tippen um Favoriten anzurufen

  Löschen des Favoriten

 

HINWEIS:

■ Beachten Sie, dass durch Beenden der Verbindung bzw. Löschen eines

Mobiltelefones, die Favoritenliste nicht beeinﬂ usst wird. Die dortigen

Einträge müssen explizit einzeln gelöscht werden.

Setup Einstellungen:



 Zum BT Hauptmenü zurück

 Optionen  BT Geräteeinstellungen

 Auswahl Mikrofon  Auf +/- Tippen um die

Empﬁ ndlichkeit des Mikrofons

einzustellen

  

BLUETOOTH MODUS

HINWEIS:

■ Falls Ihr Telefon nicht gefunden wird, stellen Sie sicher, dass die Bluetooth Funktion auf Ihrem Handy eingeschaltet und im Modus

"Für andere Geräte sichtbar" ist.

■ Bluetooth Verbindungen funktionieren bis zu einem Umkreis von 8 m normalerweise fehlerfrei. Hindernisse bzw. Sichtbarrieren können diesen Abstand verringern.

■ Sie können bis zu fünf verschiedenen Telefone mit jeweils 1000 Telefonbuch-Kontakten koppeln und synchronisieren.

■ Zur Benutzung der Freisprecheinrichtung muss Ihr Handy vorher gekoppelt und verbunden werden.

■ Leider kann der volle Funktionsumfang nicht für jedes Mobiltelefon garantiert werden.

■ Auf www.zenec.com finden Sie eine aktuelle Liste der kompatiblen Mobiltelefone, sowie aktuelle Software-Updates für Ihr ZENEC Gerät.

NAVIGATIONS MODUS

So geben Sie ein Ziel ein und starten die Zielführung:

Tippen Sie auf "Suche".

Wählen Sie Ihre bevorzugte Eingabemethode. Hier im Beispiel: "Adresse suchen".

Ort, Strasse und Hausnummer eingeben.

Jeden Schritt mit bestätigen.

Das Programm berechnet nun die geplante Route. Nach erfolgter Berechnung brauchen Sie zum Navigieren nur noch auf "Los!" zu tippen.

NAVIGATIONS MODUS

HINWEIS:

■ Für die Bedienung der Navigation lesen Sie bitte die ausführliche,

separate Bedienungsanleitung, welche im Lieferumfang enthalten ist.

■ Während der Navigation können Sie einen anderen Wiedergabemodus

wählen und wiedergeben. In diesem Fall verringert die Navigation die

Lautstärke des aktuellen Wiedergabemodus für die Dauer der

Navigationsdurchsage.

■ Die Lautstärke der Navigationshinweise lässt sich mit dem PWR/VOL

Regler während einer Navigationsdurchsage einstellen. Die eingestellte Lautstärke bleibt gespeichert.

■ Die Audio-Wiedergabe wird, bei Navigationsansagen, auf Volume 10

heruntergeregelt. Bei einer voreingestellten Lautstärke von unter 10 wird die Audiowiedergabe stummgeschaltet (Mute).

SYSTEM SETUP/ERSTE EINSTELLUNGEN

Setup Hauptbildschirm:

Bedienelemente:

 Zurück zum vorherigen Menü.

Funktioniert auch in allen vier Untermenüs

 Siehe Kapitel Setup Video  Siehe Kapitel Setup Audio  Siehe Kapitel Setup General

  

Empfohlene Einstellungen bei Inbetriebnahme:

OSD Sprache auswählen: Unter Setup>General>Language

 Siehe Kapitel Setup Misc

wählen Sie die gewünschte OSDSprache aus (Bildschirmanimation verdeutlicht Ihre Einstellungen).

Rückfahrkamera: Unter Setup>General>Driver Assist:

können Sie die Umschaltung aktivieren (siehe Bildschirmanimation).

Hintergrundbeleuchtung Tasten+Regler:

Unter Setup>General>Color wählen Sie eine von sechs vordefinierten Farben für die Hintergrundbeleuchtung der Tasten und Regler.

SYSTEM

SETUP: IMPORT/EXPORT SYSTEM SETTINGS

Unter Setup>Divers>Hilfe

Export System Settings:

Import System Settings:

1. USB-Stick mit FAT32 formatieren.

2. USB-Stick ans Gerät anschliessen.

3. Tippen Sie auf "OK" unter der System Settings Export Option, um den Export

der Systemeinstellungen zu starten.

1. USB-Stick ans Gerät anschliessen.

2. Tippen Sie auf "OK" unter der System Settings Import Option, um den Import zu starten.

3. Schalten Sie das Gerät nach

erfolgreichem Import aus und wieder an (Neustart).

HINWEIS:

■ Stellen Sie sicher, daß der verwendete USB-Stick auch tatsächlich mit FAT32 formatiert wurde.

■ Nehmen Sie keinerlei manuelle Modiﬁ kationen an der vom Programm

generierten Exportdatei vor. Ein Import ist nur mit einer korrekten bzw. einer völlig integren Datei möglich.

■ Bei neu hinzugekommenen Funktionen, z.B. nach einem Update, werden diese immer auf Standardwerte gesetzt. Dies kompensiert somit fehlende Werte der Importdatei.

■ Nach einem Update empfehlen wir, die Update Installationsanweisungen noch einmal genau auf Hinweise zum Import von Systemeinstellungen zu untersuchen und zu beachten.

SYSTEM SETUP: VIDEO

Passen Sie hier das dargestellte Bildschirmseitenverhältnis dem Seitenverhältnis der Videodatei an.

Wählen Sie hier den gewünschten A/V In Eingang (vorne oder hinten) aus. Eine PAL/NTSC Anpassung erfolgt, falls nötig, automatisch.

Eine Bildschirmanimation visualisiert Ihre TFT Helligkeitseinstellungen. Die Umschaltung der Tag- und Nacht Helligkeiten erfolgt automatisch nach Auswertung des GPS Zeitstempels.

Standby-Aktivierung schaltet den Bildschirm dunkel. Davon abgesehen, läuft das Gerät normal weiter.

Ein Tippen auf den Bildschirm schaltet diesen wieder hell.

HINWEIS:

Name Beschreibung Funktion Einstellbereich

TV-Einst.

A/V-In


Videoanzeige

Einstellungen

A/V-In

Einstellungen

TFT Helligkeits-

einstellungen

Seitenverhältnis

Eingangs-

umschaltung

Helligkeit Tag 0...20

Helligkeit Nacht 0...20

Standby TFT AUS

Normal

Kino

Hinten

Vorne

SYSTEM SETUP: AUDIO

Audio Mixer:

"Letzte" wählt die zuletzt eingestellte Lautstärke. Mit "Einstellen" stellen Sie einen bestimmten Wert ein.

Abgleich der relativen

Eingangs-Signalstärken.

Visuelle Darstellung der aktuellen Fader und Balance Einstellungen.

EQ Frequenzeinstellungen,

EQ Bänder festlegen.

Visuelle Darstellung der aktuellen Sub-Out Pegel Einstellung.

Wenn Ihr Fahrzeug ab Werk mit einem integrierten OE Soundsystem ausgerüstet ist, so aktivieren Sie den Parameter "OE Soundsystem" zur Vermeidung von Störungen.

Mit "OK" gelangen Sie zum Equalizer.

HINWEIS:

Beschreibung Funktion Einstellbereich

Lautstärke beim Start Letzte, Einstellen

Einstellung 0...40

Audio mixer

TA Lautstärke Letzte, Einstellen

Einstellung 0...40

NAV Lautstärke Letzte, Einstellen

Lautstärke

Abstimmung der

relativen

Eingangs-

Signalstärken

Einstellung 0...40

Tuner rel. 0...14

CD/DVD rel. 0...14

USB/SD/iPod rel. 0...14

A/V In rel. 0...14

Einstellungen

Sound

Frequenzen

Sub-Out

Einstellungen

Sub-Out

Lautsprecher

Einstellungen

Speaker

System

Fader

Balance

vorne 9, center 0, hinten -9

links -9, center 0, rechts 9

Bassfrequenz 50, 100, 200 Hz

Mittenfrequenz 0.5, 1, 2 kHz

Höhenfrequenz 5, 10, 15 kHz

Loudness

Level rel. -7...+7

Crossover 55, 80, 120 Hz

OE Soundsystem An, Aus

Equalizer öffnen OK

An, Aus

SYSTEM SETUP: GENERAL

Beep

Systemzeit wird periodisch, anhand des GPS Zeitstempels, nachjustiert.

Eingestellte Fahrhilfe wird hier optisch dargestellt. Bsp.: Rückfahrkamera

Stummschaltung: Audiosignal wird

beim Rückwärtsfahren abgeschaltet.

Mit der Flagge werden die Spracheinstellungen verdeutlicht.

Wählen Sie eine der sechs möglichen Farben für die Hintergrundbeleuchtung von Regler und Tasten aus.

HINWEIS:

Name Funktion Einstellbereich

Piep An, Aus

Radiogebiet Europe, USA, Latin (Amerika)

Main

Bluetooth An, Aus

Lautstärke Pop-Up An, Aus

Antenna Supply An, Aus

HINWEIS:

■ Falls Ihr Fahrzeug nicht mit einer Aktivantenne ausgestattet ist, so stelllen Sie den Parameter "Antenna Supply" auf "AUS".

Einparkhilfe Aus, Rückfahrkamera

Fahrhilfen

Rückwärtsfahren

stummschalten

An, Aus

Sprache OSD OSD-Menüsprache einstellen

Beleuchtung Tastenbeleuchtung

Wählen Sie eine der sechs

möglichen Farben aus

SYSTEM SETUP: DIVERSE

Sie können Systemeinstellungen auf einen USB-Stick sichern bzw. von USB-Stick wiederherstellen. Diese Funktion ist insbesondere nach einem Firmware Update, oder nach einer kompletten Trennung von der Spannungsversorgung, sehr hilfreich.

Tippen Sie auf "OK", um sich die Softwareversion auf dem Gerät anzeigen zu lassen.

Aktivieren Sie die Passwortfunktion um das Gerät bei vorübergehenden Stromausfall (z.B. im Falle eines Diebstahls) zu schützen.

Benutzen Sie einen beliebigen Vierziffer Pincode. Zum Rückstellen geben Sie statt dessen "0000" ein.

Mit "OK" starten Sie ein SoftwareUpdate. Vorbereitungen und Einzelheiten entnehmen Sie bitte VOR der Aktualisierung der beiliegenden Update Installationsanweisung.

HINWEIS:

TS (Touchscreen) kalibr. OK startet die Kalibrierung

Hilfe

System settings System settings

Speichert Einst. auf USB-Stick

Import Einst. von USB-Stick

Zeige Info Software

Load factory OK lädt die Werkseinstellungen

Info

Zeige Info Zeige Info

BT Software

RDS

Passwortfunktion An, Aus

Sicherheit

Passwort

OK erlaubt PW Eingabe

Update Update OK startet Software Update

HINWEIS:

■ Vergleichen Sie die installierten Softwareversionen mit der aktuellen

Version auf www.zenec.com. Gehen Sie dort auf Support und dann auf Downloads.

HAUPTFERNBEDIENUNG

Tastenanordnung

e r

o 1@

1^ 1&

1* 2! 2@ 2% 2^

w q

y u i

1) 1! 1#

1$ 1%

2# 2$ 2& 2*

HAUPTFERNBEDIENUNG

1. POWER

Gerät an-/ausschalten

2. EJECT

Disc auswerfen

3. MUTE

Stummschaltung Ein/Aus

4. SRC

Quelle wechseln

5. NUMMERNTASTEN

Eingabe Track/Kapitel/Titel

6. VOL+

Lautstärke erhöhen

7. VOL-

Lautstärke verringern

8. INFO

Anzeige der DVD Informationen

9. GOTO

Nummerneingabe-Dialog öffnen

10. STOP/BAND

Stop DVD/ Wechsel Radioband

11. SEL

EQ öffnen

12. ESC

Menü/EQ schliessen

13. MENU Hauptmenü öffnen

14. PIC

Keine Funktion

15. REPEAT A->B

Definiert Punkt A und B einer DVD

Wiedergabeschleife

16. OK

Wiedergabe/Pause, Bestätigen

17. RICHTUNGSTASTEN

Auswahl treffen; Cursor bewegen

18. TITLE

DVD Titel Menü öffnen

19. ROOT

DVD Hauptmenü öffnen

20. REPEAT

Wiederhole Track/Kapitel/Titel

21. SKIP NEXT

Nächster Track/Preset/Kapitel/Titel

22. SKIP PREVIOUS

Vorheriger Track/Preset/Kapitel/

Titel

23. SCHNELLER RÜCKLAUF

Schneller Rücklauf; Tuner: -50kHz

24. SCHNELLER VORLAUF

Schneller Vorlauf, Tuner: +50kHz

25. AUDIO

DVD Audio Sprache wechseln

26. ZOOM

Zoom Hinein/Heraus

27. ANGLE

DVD Betrachtungswinkel

auswählen

28. SUB-T

DVD Untertitel wechseln

HINWEIS:

■ Die Verfügbarkeit einiger Funktionen hängt vom momentan ausgewählten Modus sowie dem eingelegten Medientyp ab.

M-ZONE FERNBEDIENUNG

Tastenanordnung

t u

o 1@

1! 1%

1$ 1*

DTV MENU

EPG

TV/RADIO

P P

MODE

SRCH

ROOT

q e r

1# 1^ 1&

M-ZONE FERNBEDIENUNG

1. MODE Quelle wechseln

2. NUMMERNTASTEN

Eingabe Track/Kapitel/Titel

3. MUTE

Stummschaltung Ein/Aus

4. SEARCH/NUMMERNTASTEN

Eingabe Track/Kapitel/Titel

5. TITLE

DVD Titel Menü öffnen

6. ROOT

DVD Hauptmenü öffnen

7. OK

Wiedergabe/Pause, Bestätigen

8. RICHTUNGSTASTEN

Auswahl treffen; Cursor bewegen

9. SKIP PREVIOUS

Vorheriger Track/Preset/Kapitel/

Titel

10. SKIP NEXT Nächster Track/Preset/Kapitel/Titel

11. STOP Wiedergabe stoppen

12. PLAY/PAUSE

Wiedergabe und Pause wechseln

13. ZOOM Zoom Hinein/Heraus

14. SCHNELLER RÜCKLAUF

Schneller Rücklauf

15. SCHNELLER VORLAUF

Schneller Vorlauf

16. SLOW

Wiedergabe in Zeitlupe

17. REPEAT

Wiederhole Track/Kapitel/Titel

18. AUDIO

DVD Audio Sprache wechseln

19. SUB-T

DVD Untertitel wechseln

20. ANGLE

DVD Betrachtungswinkel

auswählen

21. REPEAT A->B

Definiert Punkt A und B einer DVD

Wiedergabeschleife

HINWEIS:

■ Die Verfügbarkeit einiger Funktionen hängt vom momentan ausgewählten Modus sowie dem eingelegten Medientyp ab.

EXTERNE WIEDERGABE UND QUELLEN

M-Zone



Bedienelemente:

 Direktwahl DVB-T  Direktwahl M-Zone





Bedienelemente:

 Direktwahl Main Menu  Auswahl DVD  Auswahl DVB-T  M-Zone deaktivieren

 

HINWEIS:

■ Ist die M-Zone deaktiviert, ist auf den angeschlossenen Monitoren kein Bildinhalt zu sehen und das Bild bleibt schwarz.

■ Die Lautstärke des Stereo Audioausgangs der M-Zone kann mit dem Gerät nicht verändert werden. Die gewünschte Lautstärke muss direkt an der angeschlossenen Peripherie (Beispiel: Deckenmonitor) eingestellt werden.

■ Entspricht die Wiedergabequelle der M-Zone der Quelle des Hauptbe- reiches, so liegt kein Audiosignal an dem M-Zone Stereo Audioausgang an.

■ Die M-Zone Funktion beendet sich selbstständig nach dem Ausschalten

des Gerätes und muss nach dem erneuten Einschalten wieder manuell

ausgewählt werden.

EXTERNE WIEDERGABE UND QUELLEN

DVB-T

Bedienelemente:

 Direktauswahl DVB-T



Bedienelemente:

 Tippen Sie im DVB-T Bildschirm oben

links, um zurück in das Hauptmenü zu gelangen

HINWEIS:

■ Es ist ein zusätzliches und externes ZENEC DVB-T Empfangsgerät notwendig. Beachten Sie hierzu die Kompatibilitätsliste und die Bedienungsanleitung des ZENEC DVB-T Empfängers.

■ Kompatible DVB-T Empfangsgeräte lassen sich einfach und komfortabel über den Touchscreen bedienen.

■ Die DVB-T Funktion beendet sich nach dem Ausschalten des Gerätes selbstständig und muss nach dem erneuten Einschalten wieder manuell ausgewählt werden.

GLOSSAR

A2DP Bluetooth Audio Standard Protokoll AC-Control Optische Statusdarstellung der Klimaanlage AUX In Hilfseingang, nur Audio A/V In kombinierter Audio/Video Eingang Button Engl. Knopf, (Bildschirm-) Taste CAN-Bus Industrieller Steuergeräte-Kommunikationsstandard in KFZ CAN/Stalk Schnittstelle/Interface um CAN Bus Daten mitzuschneiden/ Interface zu verarbeiten Cursor Engl. Eingabezeiger, oft blinkend, Positionsanzeiger z.B. Mauszeiger DVB-T Engl. Digital Video Broadcasting, Terrestrisch ausgestrahlter TV-Standard EQ Abkürzung für Equalizer FAT32 File allocation table 32-bit, Dateizuordnungstabelle mit 32 bit GSM Engl. Global System for Mobile Communications, Handynetz GUI Engl. Graphical User Interface, Graphische Benutzeroberfläche

HMI Engl. Human Machine Interface ‒ Schnittstelle Mensch Maschine

ID3-Tag Erweiterte Informationen eingebunden in MP3 Dateien Icon Engl. Bildzeichen, Abbildung mit Funktion Makeln beim Telefonieren: z.B. ein neues Gespräch annehmen, während man das erste Gespräch vorrübergehend stummschaltet Media Link box Anschlussbox zum leichteren Anschluss von Peripherie (z.B. USB-Stick)

M-Zone Back seat area ‒ Rücksitzbereich

OBC Benutzeroberfläche um den Bordcomputer zu bedienen OE Engl. Original Equipment, Original-Ausrüstung OPS Engl. Optical Parking system, Optische Darstellung von Parksensorsignalen OSD Engl. On-Screen-Display, Bildschirm-Menüs Phantomspeis. Die über das Antennenkabel selbst verlaufende Versorgungs- spannung für die Antenne bzw. den Antennenverstärker. POI Engl. Point of Interest, Interessanter Ort Preset Speichern von Parametern zur Direktauswahl Root Engl. Wurzel, Stammverzeichnis eines Dateisystems Shuffle Engl. Mischen, Zufallswiedergabe Slide Engl. Schieben, gleiten, Touchscreen-Menüs mit der Fingerspitze wechseln TMC/TMC Pro Engl. Traffic Message Channel/TMC Professional, Über tragung v. Verkehrsinfos, aufmoduliert auf normale Radiosignale

FEHLERSUCHE

Problem Ursache Lösung ALLGEMEIN

Durch eine Sicherung gleichen Typs ersetzen.

RESET drücken und Bedienungsanleitung noch einmal lesen.

Verbinden Sie die Audioausgänge gemäss dem Anschlussdiagramm.

Erhöhen Sie die Lautstärke.

Das Gerät schaltet nicht ein.

Radiosicherung defekt.

Hauptsicherung im Sicherungskasten des Radios defekt.

Falsche Bedienung.

Die Audioausgänge wurden nicht richtig verbunden.

Die Lautstärke ist sehr leise eingestellt.

Die Lautsprecher sind defekt. Überprüfen Sie die Lautsprecher.

Kein/sehr leise Audiowiedergabe.

Schlechte Audioqualität oder Verzerrungen.

TFT MONITOR

Kein Bild.

Das Bild erscheint zu gross.

Es funktioniert nur ein Kanal.

Die Lautsprecherkabel haben eine Verbindung zur Fahrzeugmasse.

Die Audiowiedergabe (Mute) wurde am Gerät stummgeschaltet.

Der Leistungsbedarf der Lautsprecher paßt nicht zur Ausgangsleistung des Gerätes.

Die Lautsprecherkabel haben eine Verbindung zur Fahrzeugmasse.

Die Handbremse ist nicht angezogen.

Der Bildschirm wurde am Gerät ausgeschaltet.

Falsches Bildformat gewählt.

Überprüfen Sie die Balance der Audiokanäle.

Isolieren Sie die blanke Stelle oder tauschen Sie das Lautsprecherkabel.

Schalten Sie die Audiowiedergabe am Gerät wieder ein.

Verwenden Sie passende Lautsprecher.

Isolieren Sie die blanke Stelle oder tauschen Sie das Lautsprecherkabel.

Ziehen Sie die Handbremse an.

Schalten Sie den Bildschirm wieder ein.

Benutzen Sie das richtige Bildformat.

TUNER

Schlechter Radioempfang.

MP3

Die ID3 Tags werden falsch angezeigt.

DVD-PLAYER

Die Disk kann nicht eingelegt werden.

Die Fahrzeugantenne ist nicht richtig mit dem Gerät verbunden.

Die REG-Funktion ist aktiviert. Deaktivieren Sie die REG-Funktion.

Die AF-Funktion wurde nicht aktiviert.

Das Dateiformat stimmt nicht oder die ID3 Tags auf der Disk sind fehlerhaft.

Es befindet sich bereits eine Disk im Laufwerk.

Die Disk ist zerkratzt. Verwenden Sie eine andere Disk.

Verbinden Sie die Antenne gemäss dem Anschlussdiagramm.

Aktivieren Sie die AF-Funktion.

Verwenden Sie eine Disk mit anderen MP3-Dateien.

Entfernen Sie zuerst die Disk im Laufwerk.

Die Disk kann nicht abgespielt werden.

Die Disk ist zu verschmutzt oder feucht.

Die Disk ist nicht kompatibel. Verwenden Sie eine andere Disk.

Die Jugendschutzfunktion ist zu hoch eingestellt.

Der Regional Code ist falsch.

Die Disk ist falsch herum eingelegt.

Reinigen Sie die Disk.

Ändern Sie die Einstellung der Jugendschutzfunktion.

Verwenden Sie eine Disk mit dem richtigen Regional Code.

Legen Sie die Disk richtig herum ein.

SPEZIFIKATIONEN ZE-NC620D

GPS NAVIGATIONSSYSTEM

• 3D High-Definition Navigationssystem

• TMC und TMC Pro Empfänger

• Externe GPS Antenne

• 8 GB interner Flash-Speicher mit Kartenmaterial für 43 ost- und west-europäische Länder

und Premium POI Datenbank

• Menü und Sprachführung in 28 verschiedenen Sprachen

• 2D oder 3D Kartenansicht mit Auto-Zoom, realistischer 3D Geländedarstellung und

3D Sehenswürdigkeiten

• Eco und Smart Routenplanung, Import von Outlook Adressen, Autobahnfahrspurassistent

mit realistischer Anzeige von Autobahnschildern etc.

• Text-to-Speech Funktion

PARROT BLUETOOTH FREISPRECHEINRICHTUNG

• Synchronisation von bis zu 1000 Kontakten mit max. 5 Rufnummern pro Kontakt

• Alphabetische Kontakt-Suchfunktion

• Internes und externes Mikrofon

• Zukunftssichere aktualisierbare Bluetooth Firmware

MULTIMEDIA-PLAYER

• DVD Laufwerk

• USB 2.0 Anschluss (via Media-Link Box)

• SD/SDHC Kartenleser (bis 32 GB)

• Made for iPod/Made for iPhone

• Wiedergabe DVD Laufwerk: CD, CD-R/RW, MP3, WMA, DVD, DVD±R/RW, DVD-MP3, AVI,

Xvid und JPEG

• Wiedergabe SD/USB: MP3, WMA, AVI, Xvid, H.264 und JPEG

GENERELLE MERKMALE

• Intuitiv bedienbare Bedienoberfläche in 20 verschiedenen Sprachen

• 6,2"/15,7 cm 16:9 HD TFT-LCD Display mit 800x480 Pixel

Auflösung und Touchscreen-Steuerung

• RDS-Tuner mit 30 Stationsspeicherplätzen (18 UKW/12 MW)

• Multi-Zone Funktion

• 4 x 50 Watt Digitalendstufe

• Multicolor Tastenbeleuchtung

• 2 x IR-Fernbedienung

A/V-ANSCHLÜSSE

• 4.1-CH Vorverstärkerausgänge

• 2-CH Vorverstärkerausgänge ohne Lautstärkeregelung

• 2 x Videoausgänge (NTSC)

• 1 x A/V-Eingang

• Separater Videoeingang für Rückfahrkamera mit Umschaltfunktion

• Anschlussmöglichkeit für kompatible externe DVB-T oder DAB+ Empfänger

 HINWEIS:

ÄNDERUNGEN AM GERÄT NACH DRUCK DIESES HANDBUCHS BLEIBEN VORBEHALTEN.

WARRANTY 2 YEARS

Dear customer,

Thank you for purchasing this ZENEC product. It is advisable to keep the original packaging material for any future transporting of the product. Should your ZENEC product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. This ZENEC product is warranted against defective materials or workmanship for a period of TWO years from date of purchase at retail to the original purchaser.

WARRANTY LIMITATIONS

This warranty does not cover any damage due to:

1. Improper installation, incorrect audio or mains connection(s).

2. Exposure to excessive humidity, fluids, heat sun rays or excessive dirt or dust.

3. Accidents or abuse, unauthorized repair attempts and modifications not explicitly authorized by the manufacturer.

This warranty is limited to the repair or the replacement of the defective product at the manufacturer’s

option and does not include any other form of damage, whether incidental, consequential or otherwise. The warranty does not cover any transport costs or damages caused by transport or shipment of the product. Warranty work will not be carried out unless this warranty certificate is

presented fully completed with model, serial number, purchaser’s address, purchasing date and

dealer stamp together with the original sales slip!

2 JAHRE GARANTIE

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich zum Kauf dieses Produktes von ZENEC entschlossen haben. Wir bitten Sie, die Originalverpackung aufzubewahren, z.B. für den Transport im Garantiefall. Wenn Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem das Gerät gekauft wurde. Dieses ZENEC Produkt ist durch eine Werksgarantie von 2 Jahren an den Erstkäufer ab Kaufdatum im Fachhandel gegen Material- bzw. Herstellungsfehler geschützt.

GARANTIE-EINSCHRÄNKUNGEN

Nicht unter Garantie fallen Schäden infolge von:

1. Unsachgemässem Einbau oder inkorrektem Audio- oder Stromanschluss.

2. Einwirkung von übermässiger Feuchtigkeit, Flüssigkeit, Hitze, Sonneneinstrahlung oder starker Verschmutzung.

3. Mechanischer Beschädigung durch Unfall, Fall oder Stoss, sowie Schäden durch nicht autorisierte Reparaturversuche und/oder Modifikationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des ZENEC Produktes beschränkt. Transportschäden und die Kosten des Rücktransportes sind durch diese Garantie nicht abgedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und Haftung für direkte/indirekte Folgeschäden werden ausdrücklich abgelehnt. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten Garantie-Karte und dem Original-Kaufbeleg geltend gemacht werden.

ZENEC MODEL: ZE-NC620D

Serial number: .................................................................................................................................

Date of purchase: ............................................................................................................................

Your name: ......................................................................................................................................

Your address: ..................................................................................................................................

City: .................................................................................................................................................

State: ................................... ZIP or postal code: ............................................................................

Country: ...........................................................................................................................................

Dealer’s address & stamp

■ If at any time in the future you should need to dispose this product, please note that waste electrical products are not be disposed with the household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice (Waste Electrical and Electronic Equipment Directive).

■ Sollten Sie dieses Gerät eines Tages entsorgen müssen, beachten Sie bitte dass elektrische Geräte nicht mit dem Haushaltsmüll entsorgt werden dürfen. Führen Sie das Gerät wenn möglich dem Recycling zu. Ihre lokalen Behörden oder Ihr Händler können Sie dementsprechend informieren (Richtlinie über die Entsorgung elektrischer und elektronischer Ausstattungen).

LEGAL DISCLAIMERS

The packing material of this item and the finished product contained inside are fully compliant with RoHS 2 directive. Halogenated flame retardants are not used in any of the plastic injection parts of the product, nor for the printed circuit boards.

Das Verpackungsmaterial dieses Artikels und das darin enthaltene fertige Produkt gehen vollständig konform mit der RoHS 2-Direktive. Halogenierte Flammschutzmittel wurden weder in einem der Teile des Produkts aus Kunststoff-Spritzguss verwendet, noch für die Leiterplatten.

This item incorporates copy protection technology that is protected by U.S. patents and other intellectual party rights of Rovi corporation. Reverse engineering and disassembly are prohibited.

Dieser Artikel enthält eine Kopierschutz-Technologie, die durch US-Patente und andere Urheberrechte von Rovi Corporation geschützt ist. Reverse Engineering und Demontage sind verboten.

The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Parrot S.A. is under license. Other trademarks and trade names are those of their respective owners.

Die Bluetooth-Wortmarke und Logos sind Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Parrot SA erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

The Parrot trademarks appearing on this giftbox artwork are the sole and exclusive property of Parrot S.A. All the others trademarks are the property of their respective owners and are used under license by Parrot S.A.

Die Parrot Warenzeichen in der Abbildung auf dieser Verpackung befinden sich im alleinigen und ausschließlichen Eigentum von Parrot SA. Alle anderen Marken befinden sich im Eigentum ihrer jeweiligen Inhaber und werden unter Lizenz von Parrot SA verwendet.

The SD logo is a trademark of the SD Card Association. All other trademarks and commercial names are the property of their respective owners.

Das SD-Logo ist eine Marke der SD Card Association. Alle anderen Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Dolby, Dolby Surround, Prologic and the double-D symbol are trademarks of Dolby Laboratories. Dolby, Dolby Surround, Prologic und das Doppel-D Symbol sind Warenzeichen von Dolby Laboratories.

Microsoft Windows and MS Windows CE logos are trademarks / registered trademarks of Microsoft Corporation in the United States and other countries.

Microsoft Windows und MS Windows CE-Logos sind Marken / eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.

“Made for iPod“ and “Made for iPhone“ mean that an electronic product has been designed to connect specifically to iPod or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this product with iPod or iPhone may affect wireless performance.

„Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Produkt speziell für den Anschluss an iPod oder iPhone entwickelt und vom Entwickler für die Leistungsstandards von Apple zertifiziert wurde. Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder die Einhaltung von Sicherheits- und Regulierungsnormen. Bitte beachten Sie, dass die Verwendung dieses Produkts mit iPod oder iPhone die Wireless-Performance beeinflussen kann.

iPod, iPhone, iPad and iTunes are trademarks of Apple Computer, Inc., registered in the United States and other countries. iPod, iPhone, iPad und iTunes sind eingetragene Warenzeichen von Apple Computer, Inc., die in den Vereinigten Staaten und anderen

Ländern eingetragen sind.

If at any time in the future you should need to dispose this product, please note that waste electrical products are not be disposed with the household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice (Waste Electrical and Electronic Equipment Directive).

Wenn Sie zu irgendeinem Zeitpunkt in der Zukunft dieses Produkt entsorgen müssen, beachten Sie bitte, dass Elektro-Produkte nicht mit dem Hausmüll entsorgt werden dürfen. Bitte nutzen Sie eine Recycling-Einrichtung, sofern vorhanden. Erkundigen Sie sich für weitere Beratung bei Ihren kommunalen Behörden oder Ihrem Einzelhändler (Richtlinie über Elektro- und Elektronik-Altgeräte).

Great care was taken in preparing this user manual. Constant product development may mean that some information is not entirely up to date. The information in this document is subject to change without prior notice. ZENEC shall not be liable for technical or editorial errors or omissions contained herein; nor for incidental or consequential damages resulting from the performance or use of this user manual. Diese Bedienungsanleitung wurde mit der grösstmöglichen Sorgfalt erstellt.

Durch die fortlaufende Produktweiterentwicklung kann es vorkommen, dass die in dieser Bedienungsanleitung enthaltenen Informationen nicht vollständig dem aktuellen Produktauslieferungszustand entsprechen. ZENEC behält sich eine Revision des Inhalts ohne vorherige Ankündigung vor, und haftet nicht für technische oder inhaltliche Fehler und Unvollständigkeit sowie Schäden, die durch die Verwendung dieses Dokuments entstehen.

Check www.zenec.com for compatibility of your mobile phone model and its compatibility with the Parrot BT section of your ZENEC device. Überprüfen Sie www.zenec.com für die Kompatibilität Ihres Mobiltelefons und seiner Kompatibilität mit dem Parrot BT-Modul Ihres ZENEC-

Geräts.

Check www.zenec.com for the compatibility and potential limitations of devices to be connected – i.e. iPod/iPhone models listed to be compatible with the ZENEC device of choice.

Überprüfen Sie www.zenec.com für die Kompatibilität und potenziellen Einschränkungen der Geräte, die damit verbunden werden können – also iPod / iPhone Modelle, die mit dem ZENEC-Gerät Ihrer Wahl kompatibel sind.

The driver of a car with a ZENEC navigation or multimedia system installed should know and follow the local traffic laws/traffic regulations existing in the country of use.

Der Fahrer eines Fahrzeuges mit einer ZENEC-Navigation oder einem installierten Multimedia-System muss die örtlichen Verkehrsvorschriften bzw. Verkehrsregeln kennen und befolgen, die in den jeweiligen Ländern bestehen.

NOTES/NOTIZEN

ZENEC by ACR AG · Bohrturmweg 1 · Bad Zurzach · Switzerland

www.zenec.com

Rev. C

Zenec ZE-NC620D User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
