Zenec ZE-NC2040 MOUNTING INSTRUCTIONS

MOUNTING INSTRUCTIONS GOLFIV

T OUCH ANOTHER W ORLD

ZE-NC2040

1

Übersicht Anschlüsse/Connections Overview

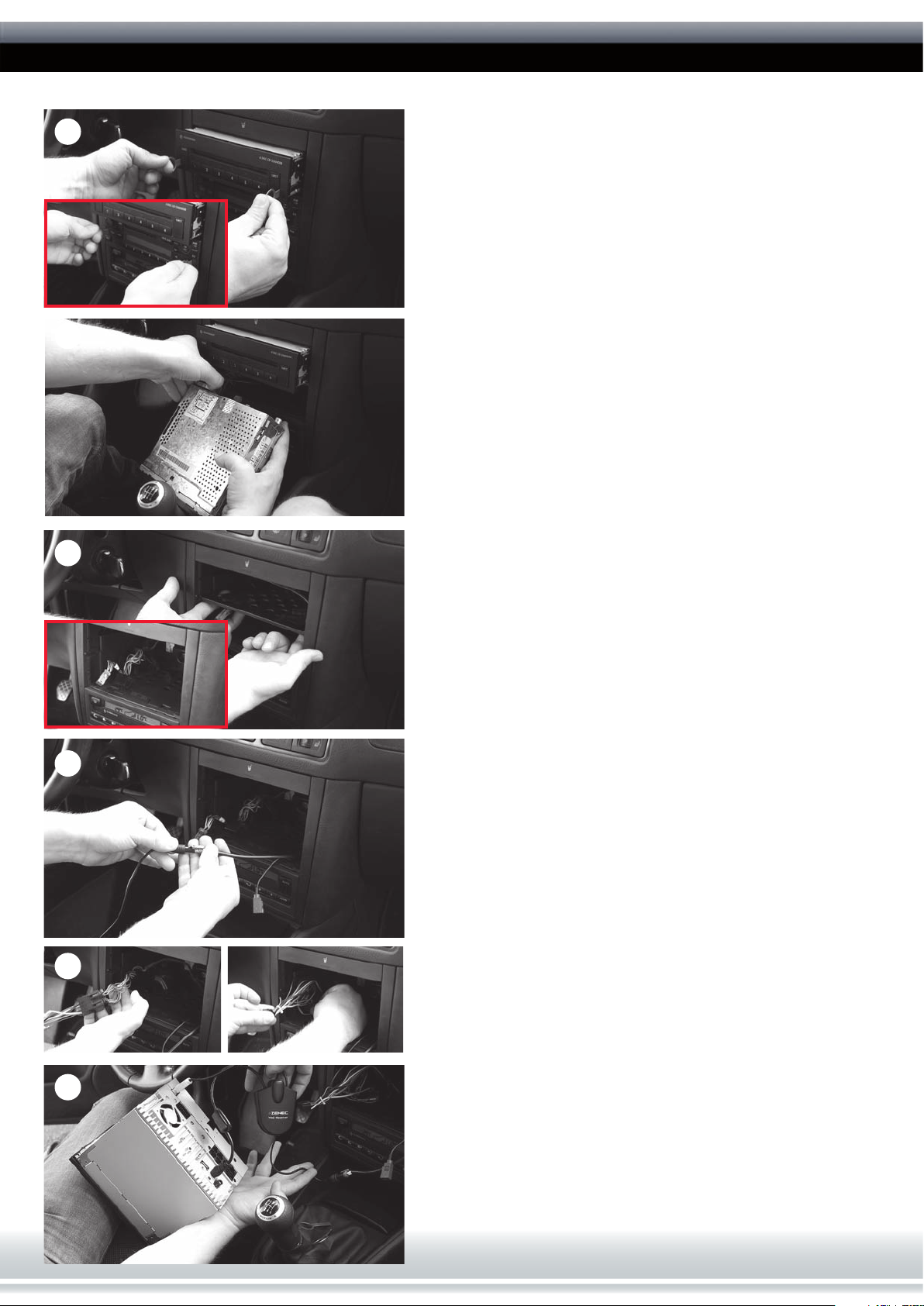

Das TMC-Modul (No.6) wird an den

1

ZE-NC2040 mit dem Mini-USB und dem
weißen Fakra-Stecker angeschlossen.

Danach wird der Antennen-Adapter mit
Phantomeinspeisung (No.11) an das
TMC-Modul angeschlossen.

Das blaue Kabel muss an das am
Stecker des Hauptanschlusskabels
(No.3) vorhandene Kabel „P. ANT“
angeschlossen werden.

Zum Schluss wird das Antennenkabel
des Fahrzeuges an den Antennen­adapter angeschlossen.

Connect the TMC module (No.6)
via Mini-USB and the white Fakra
connector to the ZE-NC2040.

Proceed with the antenna adapter that
must be connected with antenna power
supply (No.11) and the TMC module.

Then connect the blue wire to the
“P. ANT” connector of the main wire
harness (No.3).

Finally, connect the antenna connector
of your vehicle to the antenna adapter.

2

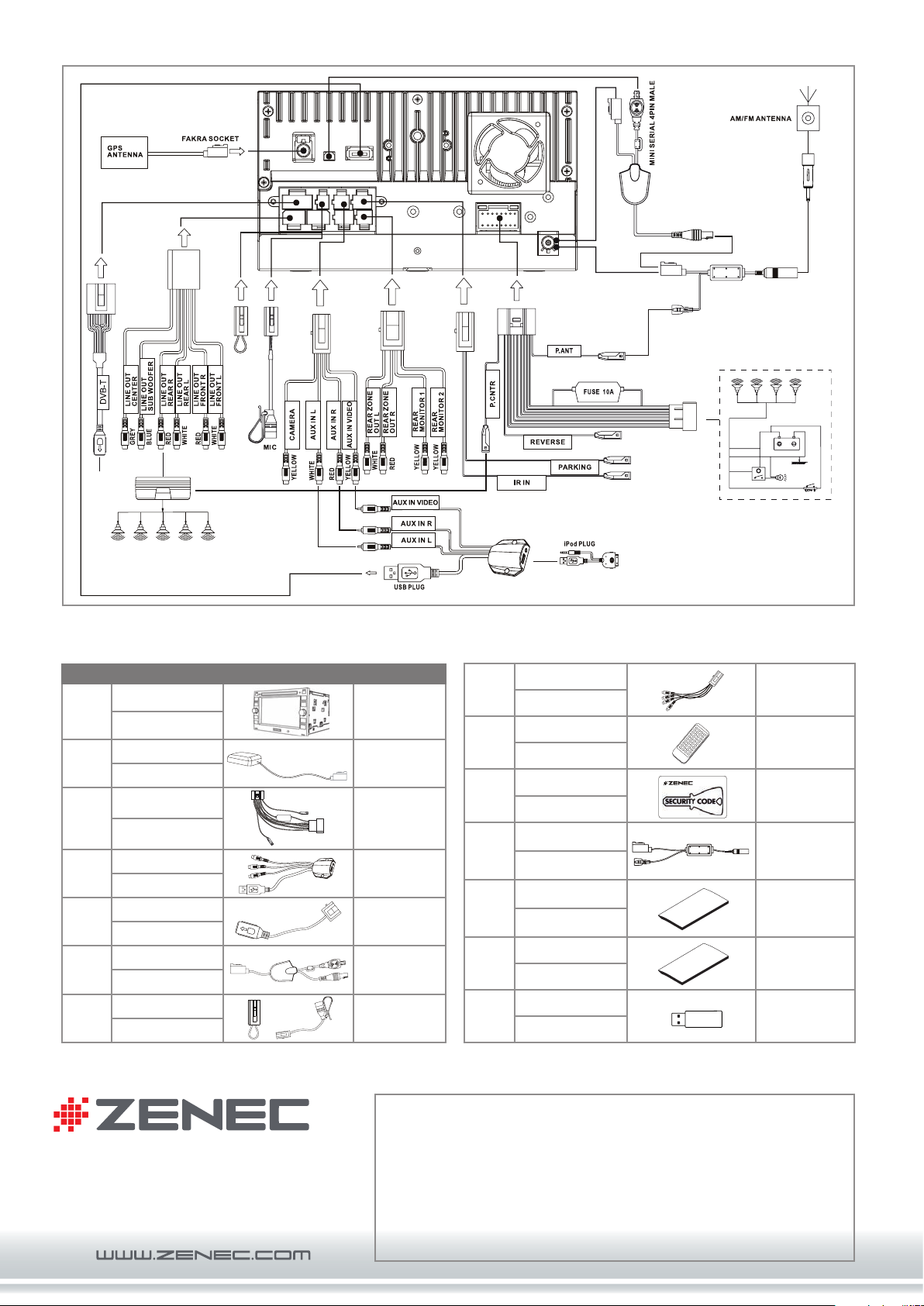

Das Hauptanschlusskabel (No.3) wird,

2

wie im Anschlussdiagramm aufgelistet,
angeschlossen.

Connect the main wire harness (No.3)
as shown in the electrical connections
overview.
