ZT510

산업용 프린터

사용자 안내서

P1095460-04KO

사용 약관

비밀 정보 공지

본 문서의 정보는 사전 통지 없이 변경됩니다. 본 문서에서 설명하는 소프트웨어는 라이센스 계약 또는 비공개 계약에 따라 제공됩니다. 소프트웨어는 이러한 계약의 조항에 따라서만 사용하거나 복사할 수 있습니다.

법적 및 비밀 정보 공지에 대한 자세한 내용은 다음 사이트를 방문하십시오.

소프트웨어: http://www.zebra.com/linkoslegal 저작권: http://www.zebra.com/copyright 보증: http://www.zebra.com/warranty 최종 사용자 라이센스 계약: http://www.zebra.com/eula

본 설명서에는 Zebra 및 그 자회사("Zebra Technologies")의 비밀 정보가 포함되어 있습니다. 본 설명서는 여기에서 설명하는 장비에 대한 정보를 제공하기 위한 것으로 장비를 작동하고 관리하는 사용자가 사용하기 위한 것입니다. 그러한 비밀 정보는 Zebra Technologies의 명시적 서면 승인 없이 그 외의 다른 목적으로 사용, 재출판하거나 타인에게 공개할 수 없습니다.

제품 개선

면책 조항

책임의 제한

출판일

지속적인 제품 개선은 Zebra Technologies의 정책입니다. 모든 사양과 디자인은 통지 없이 변경될 수 있습니다.

Zebra Technologies는 공개된 엔지니어링 사양과 설명서의 정확성을 유지하기 위해 노력합니다. 그러나 오류가 발생할 수 있습니다. Zebra Technologies는 그러한 오류를 수정할 권리를 가지며 오류로 인해 발생하는 책임을 부인합니다.

Zebra Technologies가 손해 발생 가능성을 통지 받은 경우를 포함하여 어떠한 경우에도 Zebra Technologies 또는 제공 제품(하드웨어 및 소프트웨어)의 개발, 생산, 판매와 관련된 모든 사람은 제품의 사용, 사용 결과, 사용 미숙으로 인해 발생하는 모든 손해(영업 이익의 손실, 영업 중단, 영업 정보의 유실, 기타 금전적 손실을 포함하나 이에 국한되지 않음)에 대해 책임이 없습니다. 일부 관할지에서는 결과적 또는 우발적 손해에 대한 책임의 배제 또는 제한을 허용하지 않으므로 위의 책임 제한 또는 배제 사항이 적용되지 않을 수 있습니다.

2019년 12월 20일

준거 발표

본 내용은 다음의 Zebra 프린터에 대한 것입니다.

준거 발표

ZT510™

제조업체:

Zebra Technologies Corporation

3 Overlook Point

Lincolnshire, Illinois 60069 U.S.A.

이 프린터는 다음 용도의 FCC의 해당 기술 표준에 부합합니다.

가정용, 사무용, 상업용 및 공업용

단, 위의 사항은 장비를 무단 변경하지 않았고,

적절히 유지 보수하고 사용한 경우에 한합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

준거 발표

규정 준수 정보

FCC 규정 준수 공지

본 장치는 FCC 규정의 제15부를 준수합니다. 작동에는 다음과 같은 두 가지 조건이 적용됩니다.

1. 본 장치는 유해한 장해를 발생시키지 않으며

2. 원하지 않는 작동에 의해 발생한 장해를 비롯한 모든 장해를 견딜 수 있어야

합니다.

주 • 이 장비는 FCC 규정 제15부에 의거하여 테스트한 결과 클래스 B 디지털 장비에

대한 제한 규정을 준수합니다. 이러한 제한은 거주 지역 설치시 전자파 간섭으로부터 적절하게 보호하기 위한 규정입니다. 이 장비는 무선 전자파 에너지를 생성하고 사용하며 그 에너지를 발산시킬 수 있으며 지침에 따라 설치하고 사용하지 않을 경우 무선 통신에 대한 전자파 간섭을 일으킬 수 있습니다. 그러나 장해가 발생하지 않는 특정한 설치 방법이 있다고 보증하지 않습니다. 이 장비가 라디오 또는 TV 수신에 대한 전자파 간섭을 일으킬 경우(장비를 꼈다 켜면 확인할 수 있음) 다음 조치를 취하여 전자파 간섭을 제거하십시오.

• 수신 안테나의 방향을 변경하거나 설치 장소를 변경합니다.

• 본 장치와 수신기의 거리를 멀리 떨어지도록 합니다.

• 수신기가 연결된 콘센트가 아닌 다른 콘센트에 본 장치를 연결합니다.

• 대리점이나 무선/TV 전문 기술자에게 도움을 청합니다.

FCC 방사 노출 공지 (RFID 인코더가 장착된 프린터에 한함)

본 장비는 통제되지 않은 환경에 대한 FCC 방사 노출 제한을 준수합니다. 본 장비는 라디에이터와 사용자 사이의 거리가 최소 20cm 떨어진 곳에 설치되어 작동되어야 합니다.

본 전송기를 다른 안테나 또는 전송기와 함께 설치하거나 작동시켜서는 안됩니다.

캐나다 DOC 준수 선언문

본 클래스 B 디지털 장치는 Canadian ICES-003을 준수합니다.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

준거 발표 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

규정 준수 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

문서 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

본 문서의 대상 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

본 문서의 구성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1 • 소개 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

프린터 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

프린터 옵션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

통신 인터페이스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

데이터 케이블 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

표준 제어판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

표준 디스플레이의 화면을 통해 탐색하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

표준 디스플레이에서의 유휴 디스플레이, 홈 메뉴 및 사용자 메뉴 . . . . . . . . . . . . . . 21

리본 개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

리본 사용 시기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

리본의 코팅면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2 • 프린터 설정 및 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

프린터 취급 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

포장 풀기 및 프린터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 보관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 수리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 배송 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

프린터의 언어 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

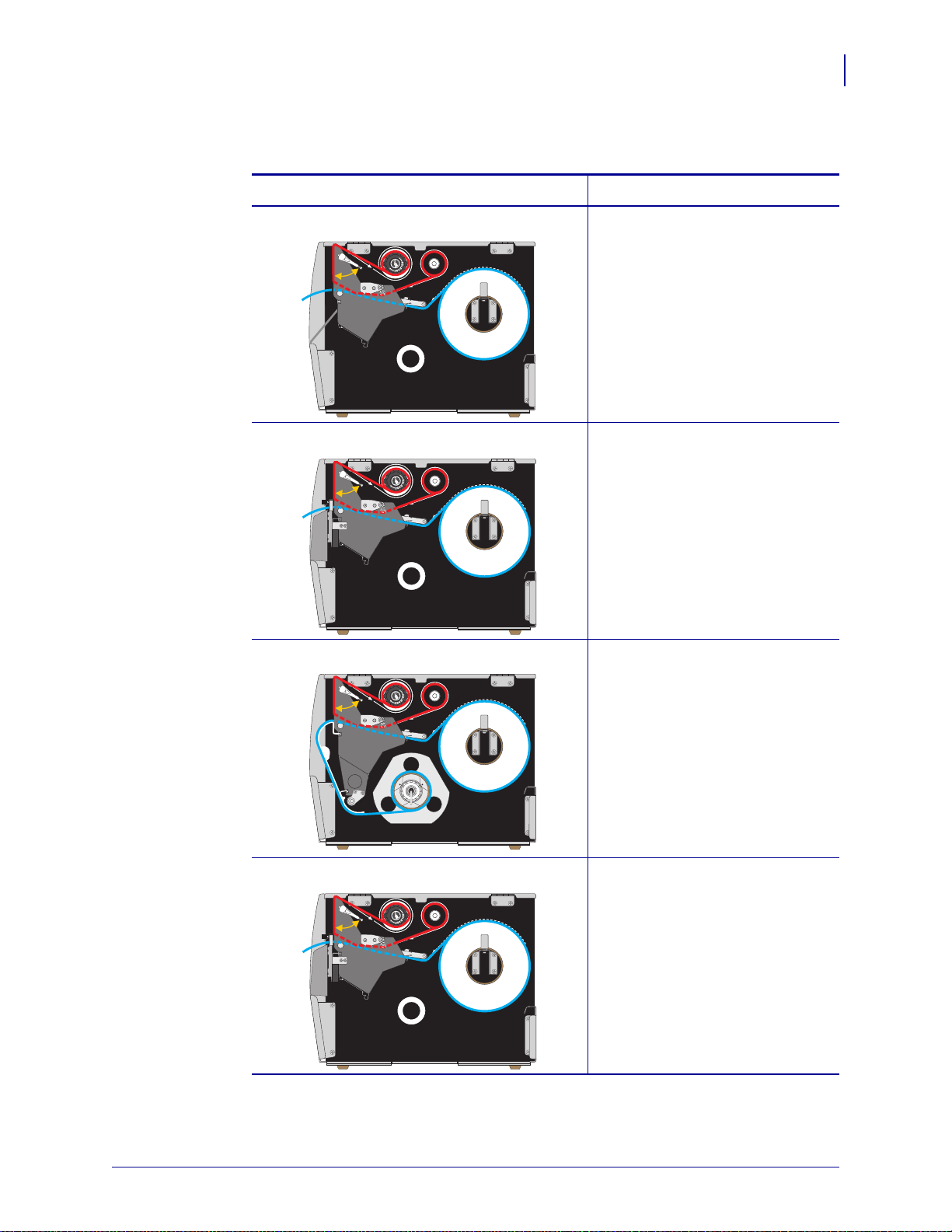

인쇄 모드 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

미디어 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

프린터에 미디어 삽입 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

2019년 11월 11일 P1095460-04KO

티어 오프 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

필오프 모드 또는 어플리케이터 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

되감기 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

커터 모드 또는 지연 절단 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

리본 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Zebra Setup Utilities 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

프린터의 USB 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

프린터의 이더넷 포트를 통해 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . 86

프린터를 무선 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

테스트 라벨 인쇄 및 조정하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

3 • 프린터 구성 및 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

프린터 설정 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

어둡기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

인쇄 속도 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

용지 유형 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

인쇄 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

티어오프 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

인쇄폭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

인쇄 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

라벨 상단 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

왼쪽 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

재인쇄 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

최대 라벨 길이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

인쇄 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

유휴 디스플레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

전원 켜기 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

헤드 닫기 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

기본값으로 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

미디어/리본 보정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

진단 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

에너지 스타 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

USB에 구성정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

ZBI 사용? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

ZBI 프로그램 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

ZBI 프로그램 중지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

PRINT USB FILE(USB 파일 인쇄 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

COPY USB FILE TO E:(USB 파일 E: 복사 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

STORE E: FILE TO USB(E: 파일 USB 저장 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

인쇄 스테이션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

암호 보호 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

인쇄 테스트 형식 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

활성 인쇄 서버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

1차 네트워크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

유선 IP 주소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

유선 서브넷 마스크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

유선 게이트웨이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

유선 IP 프로토콜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

유선 MAC 주소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

WLAN IP 주소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

WLAN 서브넷 마스크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

WLAN 게이트웨이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

WLAN IP 프로토콜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

WLAN MAC 주소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

ESSID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

채널 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

신호 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

IP 포트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

IP 대체 포트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

네트워크 재설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

가시성 에이전트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

언어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

명령 언어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

명령 문자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

제어 문자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

구분 문자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

ZPL 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

가상 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

센서 유형 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

라벨 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

라벨 가져오기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

보드 속도 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

데이터 비트 . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . 167

패리티 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

호스트 핸드쉐이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

WML . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

블루투스 주소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

검색 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

연결됨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

BT 사양 버전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

최소 보안 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

리본 및 미디어 센서 보정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

인쇄헤드 압력 및 토글 위치 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

토글 위치 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

인쇄헤드 압력 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

전달 미디어 센서 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

사용한 리본 제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191

되감기/라이너 테이크업 플레이트 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

필 모드/어플리케이터 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

되감기 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

4 • 정기 유지 보수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

청소 일정 및 과정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

외장, 미디어 용지함 및 센서의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

인쇄 헤드 및 플래튼 롤러 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

커터 모듈 청소 및 윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

프린터 부품 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

교체 부품 주문 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

재활용 프린터 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

소모품 주문 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

5 • 진단 및 문제점 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

QR 코드 및 QuickHelp 페이지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

바코드 품질 판정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

프린터 진단 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

인쇄 테스트 형식 옵션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

최적 어둡기 및 속도 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

통신 진단 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227

센서 프로파일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228

표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230

문제점 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

경보 및 오류 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

인쇄 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

리본 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240

통신 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

기타 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

6 • USB 호스트 포트 및 NFC 기능 사용하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

예제에 필요한 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

예제를 완료하기 위한 파일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

USB 호스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

예제 1: USB 플래시 드라이브에 파일을 복사하고 USB 미러링 수행 . . . . . . . . . . . . 251

예제 2: USB 플래시 드라이브에서 라벨 형식 인쇄 . . . . . . . . . . . . . . . . . . . . . . . . . 253

예제 3: USB 플래시 드라이브로/브라이브에서 파일 복사 . . . . . . . . . . . . . . . . . . . . 254

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

예제 4: USB 키보드를 사용해서 저장된 파일의 데이터 입력 및 라벨 인쇄 . . . . . . . 256

Near Field Communication(NFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257

예제 5: 스마트 장치를 사용해서 저장된 파일의 데이터 입력 및 라벨 인쇄 . . . . . . . 258

7 • 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261

일반 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262

전력 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265

전원 코드 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

무선 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

인쇄 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 268

미디어 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

리본 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 270

용어집 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271

색인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

주 • _______________________________________________________________________

__________________________________________________________________________

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

문서 정보

본 장에서는 연락처 정보, 문서 구조 및 조직, 그리고 추가 참고 문서 등을 제공합니다.

본 문서의 대상 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

본 문서의 구성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2019년 11월 11일 P1095460-04KO

문서 정보

본 문서의 대상

본 문서의 구성

본 사용자 안내서는 프린터의 일상적인 유지 보수 또는 업그레이드를 수행하거나 문제를 해결해야 하는 작업자를 위한 것입니다.

사용자 안내서는 다음과 같이 구성되어 있습니다.

섹션 설명

13 페이지의 소개 이 섹션에서는 프린터 및 프린터의 부품에

대한 전체적인 개요를 제공합니다.

25 페이지의 프린터 설정 및 작동 본 섹션은 기술자가 실시하는 프린터의 초기

설정 및 작동 작업을 돕습니다.

103 페이지의 프린터 구성 및 조정 본 섹션은 사용자가 프린터를 구성하고

조정하도록 돕습니다.

197 페이지의 정기 유지 보수 본 장에서는 일상적인 청소 및 유지 보수

절차를 알려드립니다.

215 페이지의 진단 및 문제점 해결 본 섹션은 인쇄 작업을 최적화하고 프린터의

문제점을 해결하기 위해 도움이 되는 진단 테스트 및 기타 정보를 제공합니다.

247 페이지의 USB 호스트 포트 및

NFC 기능 사용하기

261 페이지의 사양 본 섹션은 프린터 사양, 인쇄 사양, 리본 사양,

271 페이지의 용어집 용어집은 공통 용어 목록을 제공합니다.

본 섹션은 Zebra 프린터에서 선택 사양 USB 호스트 포트를 사용하는 방법과 프린터의 NFC(Near Field Communication) 기능을 사용하는 방법에 대해 설명합니다. 일부 SGD 명령과 함께 예제 형태로 제시된 정보는 고급 사용자를 위한 것입니다.

그리고 미디어 사양 등을 보여줍니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

소개

이 섹션에서는 프린터 및 프린터의 부품에 대한 전체적인 개요를 제공합니다.

프린터 옵션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

통신 인터페이스. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

프린터 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

표준 제어판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

표준 디스플레이의 화면을 통해 탐색하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

표준 디스플레이에서의 유휴 디스플레이, 홈 메뉴 및 사용자 메뉴 . . . . . . . . . . . . . . . 21

리본 개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

리본 사용 시기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

리본의 코팅면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2019년 11월 11일 P1095460-04KO

소개

8 9

프린터 부품

주 • 이러한 부품은 강조 또는 명확하게 설명할 목적으로 본 설명서의 그림에

하늘색으로 표시되어 있습니다.

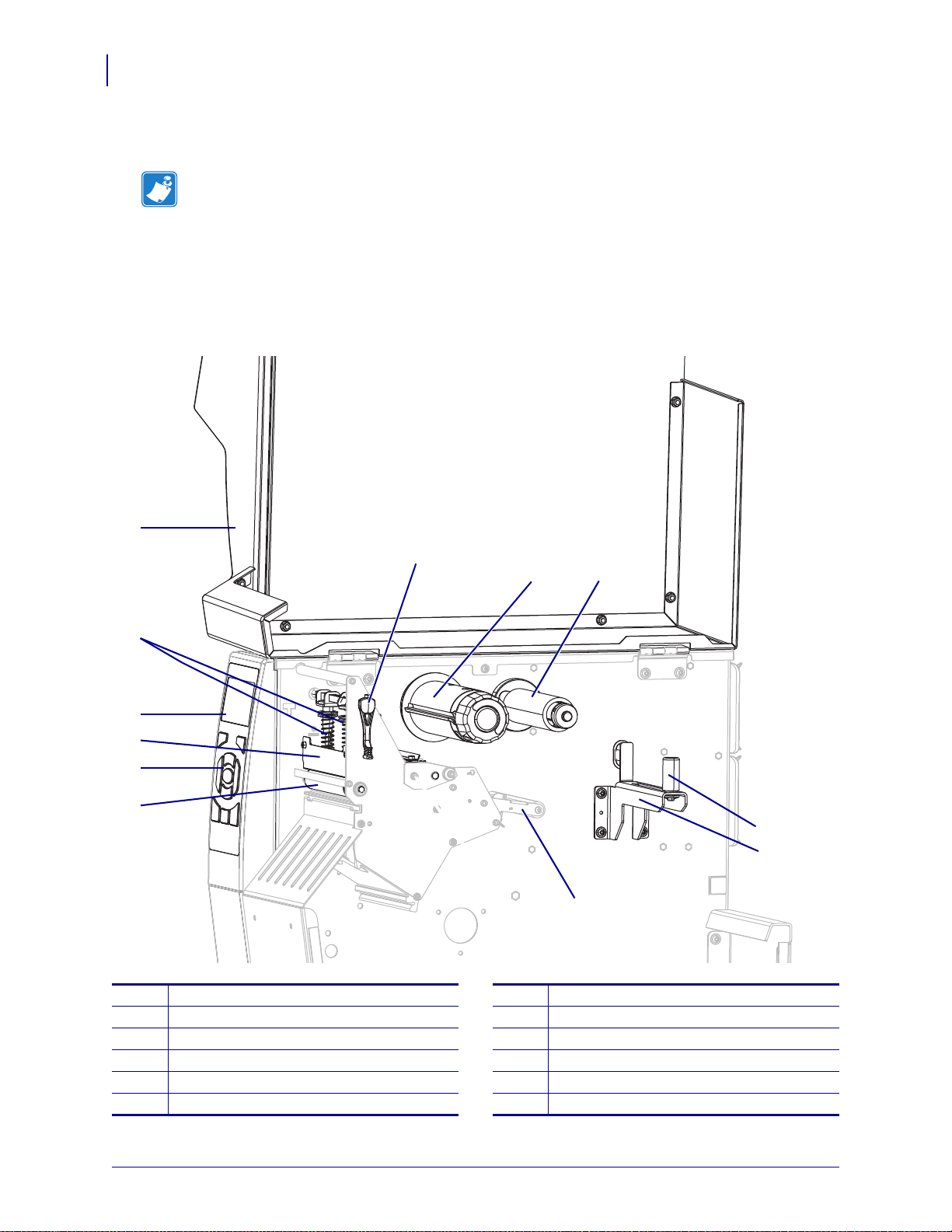

그림 1은 표준 프린터의 용지함 내부 부품을 보여줍니다. 실제 프린터는 프린터 모델

및 설치 옵션에 따라 약간 다를 수 있습니다. 레이블이 붙어 있는 부품은 본 설명서에 설명된 절차에서 언급됩니다.

그림 1 • 프린터 부품

미디어 도어

인쇄헤드 압력 토글

제어판 디스플레이

인쇄헤드 어셈블리

제어판

플래튼 롤러

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

인쇄헤드 개방 레버

리본 테이크업 스핀들

리본 공급 스핀들

미디어 댄서 어셈블리

미디어 공급 가이드

용지 공급 스핀들

프린터 옵션

사용 가능한 프린터 옵션은 그림 2에 나와 있습니다. 프린터 옵션을 사용할 수 있는 인쇄 모드에 대한 정보는 29 페이지의 인쇄 모드 선택을 참조하십시오.

그림 2 • 프린터 옵션

소개

프린터 옵션

티어오프(표준)

커터 옵션

필 모드용 되감기 옵션 세트

되감기 모드용 되감기 옵션 세트

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

소개

통신 인터페이스

사용 가능한 통신 인터페이스 연결은 그림 3과 같습니다. 사용자의 프린터에는 여기에 표시된 모든 연결이 있는 것은 아니며, ZebraNet 무선 인쇄 서버 옵션도 사용자의 프린터에 존재할 수 있습니다. 프린터에 사용 가능한 통신 인터페이스를 통해 프린터로 라벨 형식을 전송할 수 있습니다.

• 연결 유형에 대한 자세한 정보는 262 페이지의 통신 인터페이스 사양을 참조하십시오.

• 이러한 통신 인터페이스 중 하나 이상에 컴퓨터를 연결하는 시기와 방법에 대한 지침은 65 페이지의 프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기를 참조하십시오.

그림 3 • 통신 인터페이스의 위치

병렬 포트 내장 유선 이더넷 인쇄 서버

직렬 포트 USB 포트

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

데이터 케이블

응용 프로그램에 맞는 모든 데이터 케이블을 공급해야 합니다. 케이블 스트레인 릴리프 클램프를 사용하도록 권장합니다.

이더넷 케이블은 차폐될 필요가 없지만, 기타 모든 케이블은 완전히 차폐되어 있고 금속 또는 도금된 커넥터에 연결되어야 합니다.. 차폐되지 않은 데이터 케이블을 사용하면 방사 방출량이 제한 규정보다 높게 나타날 수 있습니다.

케이블에서 전기 노이즈가 감지되는 현상을 최소화하려면 다음 방법을 따르십시오.

• 데이터 케이블은 가능한 짧게 사용하십시오.

• 데이터 케이블을 전원 코드에 붙여 놓지 마십시오.

• 데이터 케이블을 전원 전선관에 묶지 마십시오.

소개

통신 인터페이스

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

소개

1 2 3 4 5

그림 4 • 제어판

상태 표시등 이 상태 표시등은

프린터의 현재 상태를 보여줍니다. 자세한 내용은

230 페이지의 표시등

을 참조하십시오.

일시 중지 표시등

데이터 표시등

소모품 표시등

네트워크 표시등

디스플레이는 프린터의 작동 상태를 보여주고 사용자가 메뉴 시스템을 탐색할 수 있도록 합니다.

[오른쪽 선택] 버튼 이 버튼은

디스플레이에서 바로 위에 표시된 명령을 실행합니다.

[왼쪽 선택] 버튼

[위쪽 화살표] 버튼은 매개변수 값을 변경합니다. 일반적으로는 값을 증가시키거나 선택 사항을 스크롤합니다.

[확인] 버튼은 디스플레이에 표시된 사항을 선택하거나 확인합니다.

메뉴 시스템에서만 작동하는 [왼쪽 화살표] 버튼을 누르면 왼쪽으로 이동합니다.

메뉴 시스템에서만 작동하는 [오른쪽 화살표] 버튼을 누르면 오른쪽으로 이동합니다.

[아래쪽 화살표] 버튼은 매개변수 값을 변경합니다. 일반적으로는 값을 감소시키거나 선택 사항을 스크롤합니다.

[일시 중지] 버튼을 누르면 프린터 작동이 시작되거나 중지됩니다.

[급지] 버튼을 누를 때마다 프린터가 빈 라벨을 한 개씩 급지합니다.

프린터가 일시 중지될 때 [취소] 버튼을 누르면 라벨 포맷이 취소됩니다.

• 한 번 누르면 다음 라벨 포맷이 취소됩니다.

• 모든 라벨 포맷을 취소하려면 2초간

눌러줍니다.

14 15 16

표준 제어판

표준 제어판은 프린터의 현재 상태를 나타내고 사용자가 프린터의 기본 작동을 제어할 수 있도록 합니다. 선택 사양인 컬러 터치 제어판을 구매할 수 있습니다. 이것의 기능은 다르기 때문에, 별도의 사용 설명서에 설명되어 있습니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

표준 디스플레이의 화면을 통해 탐색하기

설정 메뉴 아이콘

강조 표시된 설정 메뉴 아이콘

표1은 다음 사항을 보여줍니다.

• 제어판 디스플레이에서 화면을 통해 탐색 가능한 옵션

• 디스플레이에 표시되는 사항을 선택 또는 수정하는 방법

표 1 • 탐색

유휴 디스플레이

소개

표준 제어판

유휴 디스플레이(21 페이지의 그림 5)에서 [왼쪽 선택]을 눌러 프린터의 홈 메뉴(21 페이지의 그림 6)로 이동합니다.

홈 메뉴

홈 메뉴에서 아이콘 사이를 이동하려면

화살표 버튼을

누르십시오. 아이콘은 선택될 때 색상이

반전되면서 강조 표시됩니다.

강조 표시된 메뉴 아이콘을 선택해서 메뉴로 들어가려면,

[확인]을 누르십시오.

[왼쪽 선택]을 눌러서 홈 메뉴를

종료하고 유휴 디스플레이로 돌아갑니다. 프린터는 홈 메뉴에서 15초간 비활성 상태로 있는 경우에 자동으로 유휴 디스플레이로 돌아갑니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

소개

표준 제어판

표 1 • 탐색 (계속)

사용자 메뉴

[왼쪽 선택]

을 눌러서 홈 메뉴로 돌아갑니다. 프린터는 사용자 메뉴에서 15초간 비활성 상태로 있는 경우에 자동으로 홈 메뉴로 돌아갑니다.

사용자 메뉴에서 항목을 스크롤하려면,

화살표]

메뉴 바로가기

또는 [오른쪽 화살표]를 누르십시오.

[왼쪽

▲ 및 ▼ 는 값이 변경 가능함을 나타냅니다. 사용자가 변경한 사항은 즉시 저장됩니다.

[위쪽 화살표] 또는 [아래쪽 화살표]를 눌러 적용한

값을 스크롤합니다.

디스플레이의 오른쪽 하단에 있는 단어는 사용 가능한 작업을 나타냅니다.

[확인] 또는 [오른쪽 선택]을 눌러 표시된 작업을

수행합니다.

메뉴 바로가기에서 다음 사용자 메뉴로 이동하려면,

[이동]을 선택하십시오.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

[확인] 또는 [오른쪽 선택]을 눌러서

동일한 사용자 메뉴에서 계속 탐색하려면,

화살표]

또는 [오른쪽 화살표]를 누르십시오.

[왼쪽

표준 디스플레이에서의 유휴 디스플레이, 홈 메뉴 및 사용자 메뉴

프린터의 제어판에는 프린터의 상태를 보거나 프린터의 작동 매개변수를 변경할 수 있는 디스플레이가 있습니다. 본 섹션에서는 프린터의 메뉴 시스템을 탐색하고 메뉴 항목에 대한 값을 변경하는 방법에 대해 알려드립니다.

유휴 디스플레이 프린터가 시동 절차를 완료하면, 유휴 디스플레이(그림 5) 상태가 됩니다. 프린터는 펌웨어 버전과 IP 주소를 번갈아 표시합니다.

그림 5 • 유휴 디스플레이

소개

표준 제어판

프린터의 현재 상태

프린터의 펌웨어 버전(상단 행)과 IP 주소(하단 행)

홈 메뉴 바로가기

홈 메뉴 홈 메뉴(그림 6)를 사용해서 8개의 사용자 메뉴를 통해 프린터의 작동 매개변수를 액세스합니다(104 페이지의 프린터 설정 조정 참조). 그림 6의 아이콘을 클릭해서 해당 사용자 메뉴의 메뉴 항목에 대한 설명으로 이동합니다.

그림 6 • 홈 메뉴

종료하고 유휴 디스플레이(그림 5)로 돌아갑니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

소개

외부 내부

리본 개요

리본은 얇은 필름으로 안쪽 면이 왁스, 합성 수지 또는 왁스 합성 수지로 코팅되어 있어, 이 면이 열 전사 과정 중 미디어에 전사됩니다. 미디어에 따라 리본의 사용 여부 및 리본의 폭이 결정됩니다.

리본을 사용할 경우, 최대한 넓거나 사용하는 미디어보다 넓어야 합니다. 리본이 미디어보다 좁은 경우, 인쇄 헤드 부분이 보호되지 않고, 일찍 마모될 수 있습니다.

리본 사용 시기

열 전사 미디어를 인쇄하려면 리본이 필요하지만, 감열 미디어에는 리본이 필요하지 않습니다. 특정미디어에 대한 리본의 사용 여부를 결정하기 위해서는 미디어 긁힘 테스트를 실행하십시오.

미디어 긁힘 테스트를 하려면 다음 단계를 따르십시오.

1. 미디어 표면의 인쇄를 손톱으로 빨리 긁습니다.

2. 미디어 위에 블랙 마크가 나타납니까?

블랙 마크의 상태 미디어의 유형

미디어에 나타나지 않음 열 전사 미디어. 리본이 필요합니다. 미디어에 나타남 감열 미디어. 리본이 필요하지 않습니다.

리본의 코팅면

리본의 코팅된 면이 외부 또는 내부로 가게 감겨있을 수 있습니다(그림 7). 이 프린터는 코팅 면이 외부에 있는 리본만 사용할 수 있습니다.

특정 리본의 어느 면에 코팅이 되어 있는지 확신할 수 없는 경우에는 접착 테스트 또는 리본 긁힘 테스트를 하여 코팅면을 확인할 수 있습니다.

그림 7 • 외부 또는 내부에 코팅된 리본

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

접착 테스트

사용 가능한 라벨이 있는 경우, 리본의 어느 쪽에 코팅이 되어 있는지 확인하기 위해 접착 테스트를 실시하십시오. 이 방법은 리본이 이미 설치되어 있는 경우 효과가 매우 좋습니다.

접착 테스트를 실행하려면 다음 단계를 마치십시오.

1. 라벨을 라이너에서 벗겨냅니다.

2. 라벨의 끈끈한 면의 한쪽 구석을 리본의 표면 바깥쪽에 대고 누릅니다.

3. 라벨을 리본에서 벗겨 냅니다.

4. 결과를 관찰합니다. 라벨에 리본에서 떨어져 나온 잉크 부스러기 또는 입자가 붙어

있습니까?

리본의 잉크 실행 방법

라벨에 붙음 리본은 외부에 코팅되어 있으며 프린터에서

사용할 수 있습니다.

소개

리본 개요

라벨에 붙지 않았음 리본은 안쪽면에 코팅이 되어 있기 때문에 이

프린터에서는 사용할 수 없습니다. 이 결과를 확인하려면 리본의 다른 면으로도

테스트를 반복해 보십시오

리본 긁힘 테스트

라벨이 없는 경우에는 리본 긁힘 테스트를 실행합니다.

리본 긁힘 테스트를 실행하려면 다음 단계를 마치십시오.

1. 리본을 약간 풀어줍니다.

2. 리본을 풀어 놓은 부분을 종이 위에 놓고 리본의 바깥 면을 종이에 닿게 합니다.

3. 풀린 리본의 안쪽 표면을 손톱으로 긁습니다.

4. 종이에서 리본을 뗍니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

소개

리본 개요

5. 결과를 관찰합니다. 리본에서 종이로 옮겨진 자국이 있습니까?

리본 상태 실행 방법

종이에 자국 남음 리본은 외부에 코팅되어 있으며 프린터에서

사용할 수 있습니다.

종이에 자국이 남지 않음

리본은 안쪽면에 코팅이 되어 있기 때문에 이 프린터에서는 사용할 수 없습니다.

이 결과를 확인하려면 리본의 다른 면으로도 테스트를 반복해 보십시오

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

본 섹션은 기술자가 실시하는 프린터의 초기 설정 및 작동 작업을 돕습니다.

프린터 취급 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

포장 풀기 및 프린터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 보관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 수리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 배송 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

프린터의 언어 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

인쇄 모드 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

미디어 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

프린터에 미디어 삽입. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

티어 오프 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

필오프 모드 또는 어플리케이터 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

되감기 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

커터 모드 또는 지연 절단 모드. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

리본 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

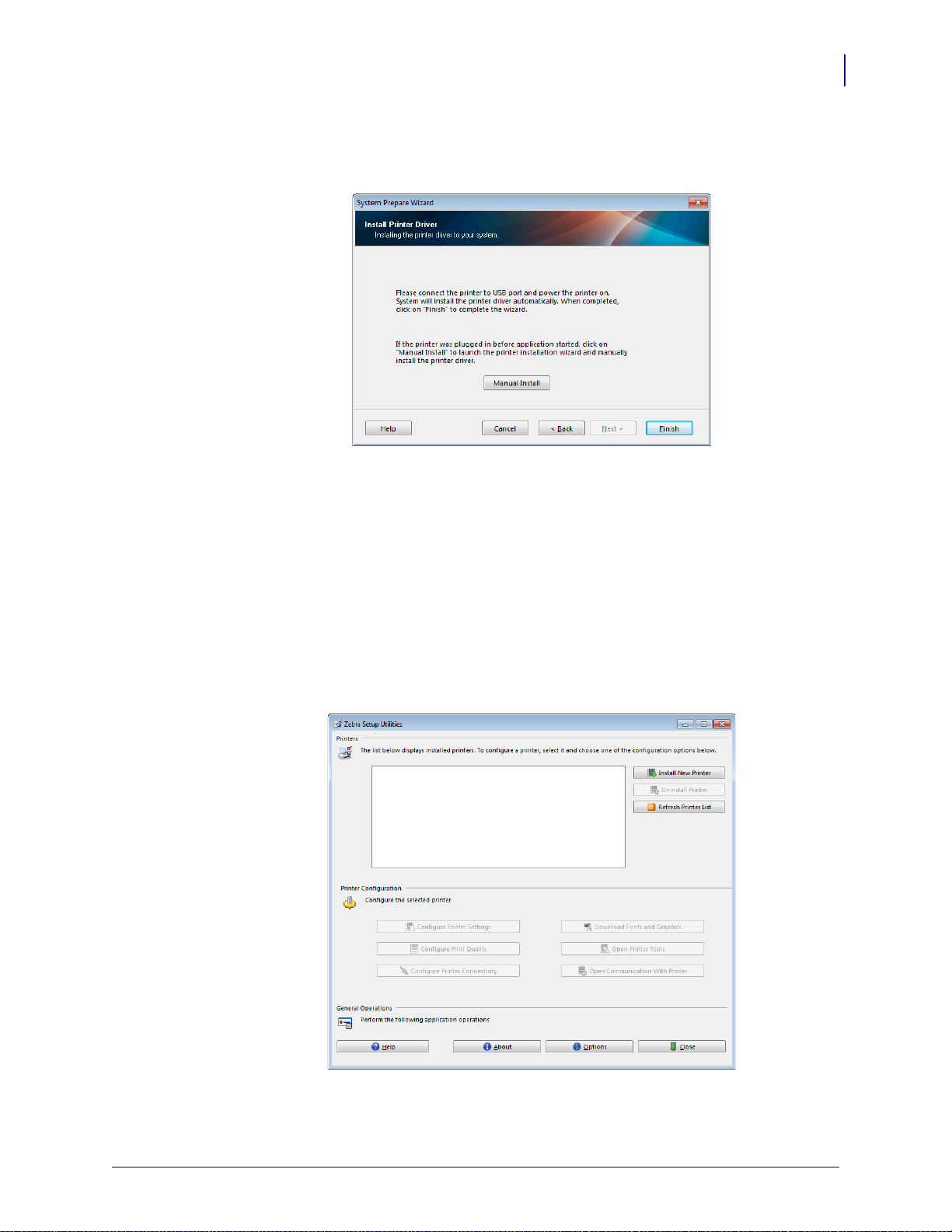

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Zebra Setup Utilities 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

프린터의 USB 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

프린터의 이더넷 포트를 통해 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . 86

프린터를 무선 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

테스트 라벨 인쇄 및 조정하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

2019년 11월 11일 P1095460-04KO

프린터 설정 및 작동

프린터 취급 방법

포장 풀기 및 프린터 점검

본 섹션은 프린터를 취급하는 방법을 설명합니다.

프린터를 수령한 즉시, 포장을 풀고 배송시 제품에 손상이 발생했는지 점검하십시오.

• 모든 포장재를 보관해 두십시오.

• 외관에 손상이 없는지 확인하십시오.

• 미디어 도어를 올리고, 용지함의 부품에 손상이 없는지 점검하십시오.

점검 중에 배송상의 손상을 발견한 경우:

• 즉시 배송 회사에 통지하고 손상 내역을 알려주십시오.

• 배송 회사가 검사할 수 있도록 모든 포장재를 보관하십시오.

• 공인 Zebra 대리점에 이 사실을 통지하십시오.

중요 • Zebra Technologies는 장비의 배송 중에 발생한 손상에 대해 책임을 지지

않으며 손상된 부분을 보증으로 수리하지 않습니다.

프린터 보관

프린터를 즉시 설치해서 사용하지 않을 경우, 원래 포장재를 사용하여 다시 포장하십시오. 프린터를 다음과 같이 보관하십시오.

• 온도: -40° ~ 60℃(-40°F ~ 140°F)

• 상대 습도: 5% ~ 85%, 비응축

프린터 수리

프린터 사용 중에 문제점이 발생하는 경우, 시설의 기술 또는 시스템 지원부에 문의하십시오. 프린터에 문제점이 발생하는 경우, Zebra 글로벌 고객 지원 센터로 문의하십시오. http://www.zebra.com/support.

Zebra 글로벌 고객 지원부에 연락할 때는 다음 정보를 준비해 주십시오.

• 장치의 일련 번호

• 모델 번호 또는 제품명

• 펌웨어 버전 번호

Zebra는 서비스 계약서에 명시된 시간 내에 이메일, 전화 또는 팩스를 통해 문의 사항에 응답합니다. Zebra 글로벌 고객 지원 센터를 통해 문제점을 해결할 수 없는 경우, 수리를 위해 장비를 반송해야 할 수 있으며 구체적인 방법에 대한 설명을 들을 것입니다.

Zebra 비즈니스 파트너를 통해 제품을 구입한 경우, 비즈니스 파트너에게 연락해서 지원을 받으십시오.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 배송

승인된 배송 포장재를 사용하지 않은 경우에 Zebra는 배송 중에 발생한 손상에 대한 책임을 지지 않습니다. 장비를 부적절하게 배송하는 경우에는 보증이 거부될 수 있습니다.

프린터를 반송하는 경우:

프린터 설정 및 작동

프린터 취급 방법

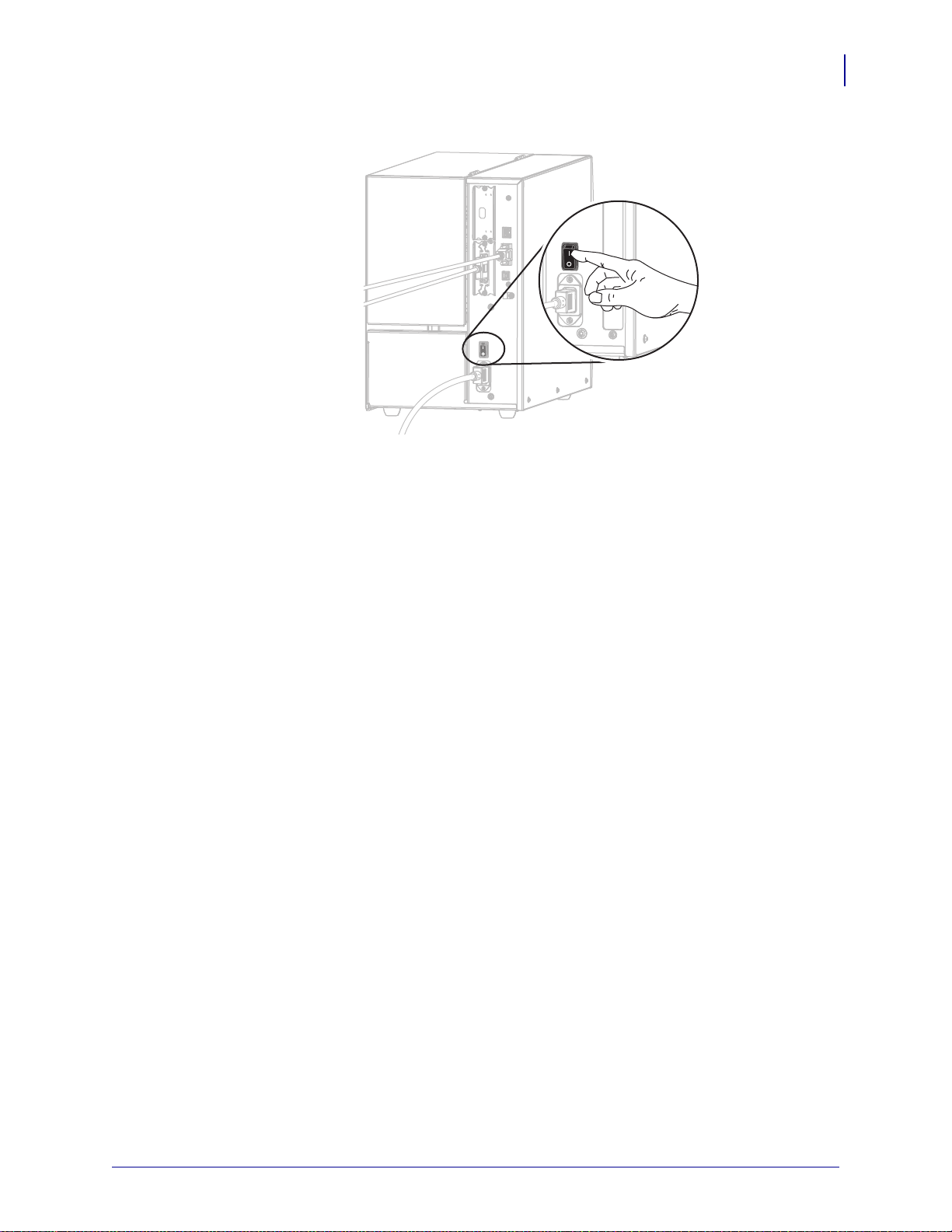

• 프린터를 끄고(

O) 모든 케이블을 빼십시오.

• 용지, 리본 또는 프린터 내부에 떨어져 있는 부스러기 등을 제거하십시오.

• 인쇄헤드를 닫으십시오.

• 운반 중 손상을 방지하기 위해 프린터를 원래 상자 또는 적절한 대체 상자에 조심스럽게 포장합니다. 원본 포장재를 분실 또는 폐기한 경우 Zebra에서 배송용 상자를 구입할 수 있습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터의 언어 선택

다음 조건을 만족하는 프린터 설치 장소를 선택합니다.

• 설치면: 프린터를 올려 놓을 설치면은 단단해야 하며 프린터를 지탱할 수 있을

• 공간: 프린터를 설치할 장소는 환기가 원활하고 프린터 구성 요소 및 커넥터에

• 전원: 연결하기 쉽도록 프린터를 외부 전원에서 가까운 거리에 놓으십시오.

• 데이터 통신 인터페이스: 프린터는 WLAN 무선(해당되는 경우) 범위 이내 또는

• 작동 조건: 본 프린터는 창고 또는 공장 바닥 등과 같이 다양한 환경 및 전기적

정도로 충분한 크기와 강도를 지녀야 합니다.

접근할 수 있는 충분한 공간이 있어야 합니다. 적절한 환기와 냉각을 위해 프린터의 4면 모두에 공간이 있어야 합니다.

주의 • 공기 순환을 막아서 프린터가 과열될 수 있으므로 프린터의 뒤쪽 혹은 아랫쪽에

패딩 또는 쿠션을 놓지 마십시오.

데이터 소스(일반적으로 컴퓨터)에 연결되는 다른 커넥터에 접속 가능한 범위 이내에 있어야 합니다. 케이블 길이 및 구성에 대한 자세한 내용은

262 페이지의 일반 사양을 참조하십시오.

상황에서 작동하도록 고안되었습니다. 표2에는 프린터가 작동할 때 필요한 온도 및 상대 습도 요건이 나와 있습니다.

표 2 • 작동 온도 및 습도

모드 온도 상대 습도

열전사 40° ~ 40°C(5° ~ 104°F) 20% ~ 85%, 비응축 감열 32° ~ 40°C(0° ~ 104°F)

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

인쇄 모드 선택

사용하고 있는 미디어 및 사용 가능한 프린터 옵션에 맞는 인쇄 모드를 사용합니다. 롤 및 팬폴드 미디어에 대해 미디어 경로는 동일합니다. 프린터를 사용 가능한 인쇄 모드로 설정하려면 112 페이지의 인쇄 모드를 참조하십시오.

표 3 • 인쇄 모드 및 프린터 옵션

인쇄 모드 설명

티어오프 이 모드(기본값)는 모든 프린터 옵션과 대부분의 미디어 유형에

사용할 수 있습니다.

수신된 프린터 인쇄 라벨 형식을 따릅니다. 프린터 작업자는 인쇄 후 언제라도 인쇄된 라벨을 절단할 수 있습니다.

필오프 이 모드는 프린터에 되감기 옵션이 있는 경우에 사용 가능합니다.

프린터는 인쇄 도중 라이너에서 라벨을 벗긴 후 라벨이 제거되는 동안 일시 중지됩니다. 배킹은 되감기 플레이트를 사용하지 않는 상태로 되감기 스핀들에 감깁니다.

되감기 이 모드는 프린터에 되감기 옵션이 있는 경우에만 사용 가능합니다.

프린터는 라벨 사이에 일시 중지 없이 인쇄합니다. 용지는 인쇄 후 중심부에 감깁니다. 되감기 플레이트는 배킹에서 라벨이 분리되지 않도록 하기 위해 사용됩니다.

커터 이 모드는 프린터에 커터 옵션이 있는 경우에만 사용 가능합니다.

프린터는 각 라벨을 인쇄한 후 라벨 사이를 절단합니다.

지연 절단 이 모드는 프린터에 커터 옵션이 있는 경우에만 사용 가능합니다.

프린터는 인쇄된 최종 라벨을 절단하기 전에 지연된 절단 ZPL

~JK)을 기다립니다.

명령(

라이너리스 필* * 향후 사용을 위해 남겨 놓았습니다. 라이너리스 되감기* 라이너리스 티어* 어플리케이터 이 모드는 라벨을 붙이는 장비에 사용하기 위한 것입니다.

프린터는 어플리케이터에서 신호를 수신한 후에 라벨을 인쇄합니다.

어플리케이터 인터페이스에 대한 추가 정보는 유지 보수 설명서의

고급 사용자 정보 섹션을 참조하십시오.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착

프린터에 미디어 삽입

필요에 맞도록 해당 인쇄 모드에 롤 또는 팬폴드 미디어를 장착하려면 이 섹션의 지침을 따르십시오.

주의 • 열려 있는 인쇄헤드 근처에서 작업을 하는 동안에는 반지, 시계, 목걸이, 신분증 배지,

또는 그 외에 인쇄헤드에 닿을 수 있는 모든 금속 물체를 착용하지 마십시오. 열려 있는 인쇄헤드 근처에서 작업할 때 프린터의 전원을 꺼놓을 필요는 없지만 Zebra에서는 사전 주의를 위해 전원을 꺼놓기를 권장하고 있습니다. 전원을 끄는 경우, 라벨 형식과 같은 임시 설정은 사라지므로 인쇄를 하기 전에 이런 설정을 다시 지정하여야 합니다.

롤 미디어와 팬폴드 미디어 모두에 대한 미디어 장착 경로가 동일하므로 본 섹션에 있는 대부분의 그림에서는 롤 미디어를 보여줍니다.

미디어를 장착하려면, 다음 단계를 따르십시오.

1. 미디어 도어를 들어 올립니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

뒷면 공급

하단 공급

미디어 장착

2. 오염되거나 찢어진 태그 또는 라벨이나, 접착제 또는 테이프로 고정된 태그 또는

라벨을 제거합니다.

3. 프린터에 롤 또는 팬폴드 미디어를 삽입합니다.

롤 미디어

a. 미디어 공급 가이드를 최대한 멀리 밉니다. a. 팬폴드 미디어는 프린터 뒤쪽 또는

팬폴드 미디어

아래쪽에 보관될 수 있습니다. 미디어가 보관되어 있는 곳에 따라, 미디어를 뒷면에서 공급하거나 하단 액세스 슬롯을 통해 공급합니다.

b. 미디어 공급 행어에 미디어 롤을 올려

놓습니다. 롤을 최대한 뒤로 밀어 넣습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착

롤 미디어 (계속)

c. 미디어 공급 가이드가 롤 가장자리에 닿을

때까지 밀어 넣습니다.

팬폴드 미디어 (계속)

b. 미디어 공급 가이드를 최대한 멀리 밉니다.

c. 미디어 공급 걸이에 미디어를 올려

놓습니다.

d. 미디어 공급 가이드가 미디어 가장자리에

닿을 때까지 밀어 넣습니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착

4. 어떤 인쇄 모드에서 프린터를 작동시킬 예정입니까? (필요한 인쇄 모드에 대한

자세한 정보는 29 페이지의 인쇄 모드 선택을 참조하십시오.)

사용 중 방법

티어오프 34 페이지의 티어 오프 모드를

계속 진행합니다.

필오프 또는 어플리케이터 39 페이지의 필오프 모드 또는

어플리케이터 모드를 계속

진행합니다.

되감기 47 페이지의 되감기 모드를 계속

진행합니다.

커터 또는 지연 절단 55 페이지의 커터 모드 또는 지연

절단 모드를 계속 진행합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 티어오프 모드

티어 오프 모드

1. 30 페이지의 프린터에 미디어 삽입 섹션의 지침을 따르십시오.

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄 헤드 열기 레버를 위쪽으로 회전하여 인쇄 헤드 어셈블리를 엽니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

미디어 장착- 티어오프 모드

3. 외부 미디어 가이드(1)의 하단에 있는 손나사를 느슨하게 풉니다.

4. 외부 미디어 가이드를 끝까지 밉니다.

프린터 설정 및 작동

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 티어오프 모드

5. 미디어를 미디어 댄서 어셈블리 롤러(1), 미디어 가이드 롤러(2), 그리고 상단

미디어 센서(

3) 아래로 끼웁니다.

중요 • 이 부품 아래에 미디어를 끼웠는지 확인합니다. 이 부품 위에 미디어를

끼우면 미디어가 리본 센서를 막아 RIBBON OUT(리본 없음) 오류가 발생합니다.

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄헤드 어셈블리(1)와 스냅플레이트(2) 아래를 지나 플래튼 롤러(3) 위에 올 때까지 미디어를 전진시킵니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착- 티어오프 모드

7. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는

경우에는 22 페이지의 리본 사용 시기를 참조하십시오.

사용 중 방법

감열 미디어(리본 필요 없음) 단계 8을 계속 진행합니다. 열전사 미디어(리본 필요함)

a. 리본을 아직 장착하지 않은

경우에는 리본을 프린터에 장착합니다. 60 페이지의 리본

장착을 참조하십시오.

b. 단계 8을 계속 진행합니다.

8. 미디어를 끝까지 뒤로 민 다음, 외부 미디어 가이드를 밀어서 미디어 가장자리에

살짝 닿도록 합니다.

9. 외부 미디어 가이드의 하단에 있는 손나사를 조입니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 티어오프 모드

10. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록

하십시오.

11. 미디어 도어를 닫습니다.

12. 프린터를 적절한 인쇄 모드로 설정합니다(112 페이지의 인쇄 모드 참조).

13. [일시 중지]를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다.

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니다.

14. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오. 177 페이지의 리본 및

미디어 센서 보정을 참조하십시오.

15. 원하는 경우, 구성 또는 기타 라벨을 인쇄하여 프린터가 인쇄할 수 있는지

확인하십시오. (117 페이지의 인쇄 정보를 참조하십시오.)

티어오프 모드에서 미디어 장착이 완료됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

필오프 모드 또는 어플리케이터 모드

1. 30 페이지의 프린터에 미디어 삽입 섹션의 지침을 따르십시오.

2. 필요한 경우, 그림과 같이 되감기/라이너 테이크업 플레이트를 필오프 위치로

설치하십시오. 사용 지침을 보시려면 193 페이지의 되감기/라이너 테이크업

플레이트 설치를 참조하십시오.

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄 헤드 열기 레버를 위쪽으로 회전하여 인쇄 헤드 어셈블리를 엽니다.

외부 미디어 가이드의 하단에 있는 손나사를 느슨하게 풉니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

5. 외부 미디어 가이드를 끝까지 밉니다.

6. 미디어를 미디어 댄서 어셈블리 롤러(1), 미디어 가이드 롤러(2), 그리고 상단

미디어 센서(

3) 아래로 끼웁니다.

중요 • 이 부품 아래에 미디어를 끼웠는지 확인합니다. 이 부품 위에 미디어를

끼우면 미디어가 리본 센서를 막아 RIBBON OUT(리본 없음) 오류가 발생합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄헤드 어셈블리(1)와 스냅플레이트(2) 아래를 지나 플래튼 롤러(3) 위에 올 때까지 미디어를 전진시킵니다.

약 500 mm(18인치)의 용지가 프린터 밖으로 나오도록 연장하십시오. 이렇게

노출된 미디어에서 라벨을 제거하고 버려서 라이너만 남깁니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

미디어 장착—필오프 모드 또는 어플리케이터 모드

9. 되감기/라이너 테이크업 플레이트 뒤로 라이너를 공급합니다.

프린터 설정 및 작동

10. 원하는 경우, 되감기 스핀들이 가이드 플레이트에 대해 수평을 이루도록 코어를

되감기 스핀들 위로 밀어 넣습니다. 라이너 테이크업의 경우에는 코어가 필요 없습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

11. 되감기 스핀들에서 후크를 제거합니다.

12. 그림과 같이 되감기 스핀들 주변으로 라이너를 감습니다. 되감기 스핀들을 여러

바퀴 돌려서 라이너를 팽팽하게 만들고 느슨한 부분을 제거합니다.

13. 라이너 위로 스핀들 후크를 다시 설치합니다. 후크의 긴 끝을 가이드

플레이트(

1)의 짧은 구멍에 끼웁니다. 후크의 짧은 끝을 조정 너트(2)의 중심에

있는 구멍에 끼웁니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

14. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는

경우에는 22 페이지의 리본 사용 시기를 참조하십시오.

사용 중 방법

감열 미디어(리본 필요 없음) 단계 15을 계속 진행합니다. 열전사 미디어(리본 필요함)

a. 리본을 아직 장착하지 않은

경우에는 리본을 프린터에 장착합니다. 60 페이지의 리본

장착을 참조하십시오.

b. 단계 15를 계속 진행합니다.

15. 미디어를 끝까지 뒤로 민 다음, 외부 미디어 가이드를 밀어서 미디어 가장자리에

살짝 닿도록 합니다.

16. 외부 미디어 가이드의 하단에 있는 손나사를 조입니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착—필오프 모드 또는 어플리케이터 모드

17. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록

하십시오.

18. 미디어 도어를 닫습니다.

19. 프린터를 적절한 인쇄 모드로 설정합니다(자세한 내용은 112 페이지의 인쇄 모드

참조).

20. [일시 중지]를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다.

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니다.

21. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오. 177 페이지의 리본 및

미디어 센서 보정을 참조하십시오.

22. 원하는 경우, 구성 또는 기타 라벨을 인쇄하여 프린터가 인쇄할 수 있는지

확인하십시오. (117 페이지의 인쇄 정보를 참조하십시오.)

필오프 모드에서 미디어 장착이 완료됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

되감기 모드

1. 30 페이지의 프린터에 미디어 삽입 섹션의 지침을 따르십시오.

2. 필요한 경우, 그림과 같이 되감기/라이너 테이크업 플레이트를 되감기 위치로

프린터 설정 및 작동

미디어 장착- 되감기 모드

설치하십시오. 사용 지침을 보시려면 193 페이지의 되감기/라이너 테이크업

플레이트 설치를 참조하십시오.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 되감기 모드

3. 되감기 스핀들이 가이드 플레이트에 대해 수평을 이루도록 코어를 되감기 스핀들

위로 밀어 넣습니다.

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄 헤드 열기 레버를 위쪽으로 회전하여 인쇄 헤드 어셈블리를 엽니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

미디어 장착- 되감기 모드

5. 외부 미디어 가이드(1)의 하단에 있는 손나사를 느슨하게 풉니다.

6. 외부 미디어 가이드를 끝까지 밉니다.

프린터 설정 및 작동

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 되감기 모드

7. 미디어를 미디어 댄서 어셈블리 롤러(1), 미디어 가이드 롤러(2), 그리고 상단

미디어 센서(

3) 아래로 끼웁니다.

중요 • 이 부품 아래에 미디어를 끼웠는지 확인합니다. 이 부품 위에 미디어를

끼우면 미디어가 리본 센서를 막아 RIBBON OUT(리본 없음) 오류가 발생합니다.

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄헤드 어셈블리(1)와 스냅플레이트(2) 아래를 지나 플래튼 롤러(3) 위에 올 때까지 미디어를 전진시킵니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착- 되감기 모드

9. 약 500 mm(18인치)의 용지가 프린터 밖으로 나오도록 연장하십시오.

10. 되감기/라이너 테이크업 플레이트 위로 미디어를 공급합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 되감기 모드

11. 그림과 같이 되감기 스핀들 주변으로 미디어를 감습니다. 되감기 스핀들을 여러

바퀴 돌려서 미디어를 팽팽하게 만들고 느슨한 부분을 제거합니다.

12. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는

경우에는 22 페이지의 리본 사용 시기를 참조하십시오.

사용 중 방법

감열 미디어(리본 필요 없음) 단계 13을 계속 진행합니다. 열전사 미디어(리본 필요함)

a. 리본을 아직 장착하지 않은

경우에는 리본을 프린터에 장착합니다. 60 페이지의 리본

장착을 참조하십시오.

b. 단계 13을 계속 진행합니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착- 되감기 모드

13. 미디어를 끝까지 뒤로 민 다음, 외부 미디어 가이드를 밀어서 미디어 가장자리에

살짝 닿도록 합니다.

14. 외부 미디어 가이드의 하단에 있는 손나사를 조입니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착- 되감기 모드

15. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록

하십시오.

16. 미디어 도어를 닫습니다.

17. 프린터를 되감기 모드로 설정합니다(자세한 내용은 112 페이지의 인쇄 모드 참조).

18. [일시 중지]를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다.

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니다.

19. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오. 177 페이지의 리본 및

미디어 센서 보정을 참조하십시오.

20. 원하는 경우, 구성 또는 기타 라벨을 인쇄하여 프린터가 인쇄할 수 있는지

확인하십시오. (117 페이지의 인쇄 정보를 참조하십시오.)

되감기 모드에서 미디어 장착이 완료됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

커터 모드 또는 지연 절단 모드

1. 30 페이지의 프린터에 미디어 삽입 섹션의 지침을 따르십시오.

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

프린터 설정 및 작동

미디어 장착—커터 모드 또는 지연 절단 모드

인쇄 헤드 열기 레버를 위쪽으로 회전하여 인쇄 헤드 어셈블리를 엽니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착—커터 모드 또는 지연 절단 모드

3. 외부 미디어 가이드(1)의 하단에 있는 손나사를 느슨하게 풉니다.

4. 외부 미디어 가이드를 끝까지 밉니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착—커터 모드 또는 지연 절단 모드

5. 미디어를 미디어 댄서 어셈블리 롤러(1), 미디어 가이드 롤러(2), 그리고 상단

미디어 센서(

3) 아래로 끼웁니다.

중요 • 이 부품 아래에 미디어를 끼웠는지 확인합니다. 이 부품 위에 미디어를

끼우면 미디어가 리본 센서를 막아 RIBBON OUT(리본 없음) 오류가 발생합니다.

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

주의 • 커터 날은 매우 날카롭습니다. 손가락으로 커터날을 만지거나 문지르지

마십시오.

인쇄헤드 어셈블리(1)와 스냅 플레이트(2) 아래를 지나 커터 어셈블리(3)를 통과할 때까지 미디어를 앞으로 밀어 넣습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

미디어 장착—커터 모드 또는 지연 절단 모드

7. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는

경우에는 22 페이지의 리본 사용 시기를 참조하십시오.

사용 중 방법

감열 미디어(리본 필요 없음) 단계 8을 계속 진행합니다. 열전사 미디어(리본 필요함)

8. 미디어를 끝까지 뒤로 민 다음, 외부 미디어 가이드를 밀어서 미디어 가장자리에

살짝 닿도록 합니다.

a. 리본을 아직 장착하지 않은

경우에는 리본을 프린터에 장착합니다. 60 페이지의 리본

장착을 참조하십시오.

b. 단계 8을 계속 진행합니다.

9. 외부 미디어 가이드의 하단에 있는 손나사를 조입니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

미디어 장착—커터 모드 또는 지연 절단 모드

10. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록

하십시오.

11. 미디어 도어를 닫습니다.

12. 프린터를 적절한 인쇄 모드로 설정합니다(자세한 내용은 112 페이지의 인쇄 모드

참조).

13. [일시 중지]를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다.

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니다.

14. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오. 177 페이지의 리본 및

미디어 센서 보정을 참조하십시오.

15. 원하는 경우, 구성 또는 기타 라벨을 인쇄하여 프린터가 인쇄할 수 있는지

확인하십시오. (117 페이지의 인쇄 정보를 참조하십시오.)

커터 모드에서 미디어 장착이 완료됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

리본 장착

주 • 본 장의 내용은 열 전사 옵션이 설치된 프린터에만 적용됩니다.

리본은 열전사 라벨에만 사용됩니다. 감열 라벨을 사용하는 경우, 프린터에 리본을 장착하지 마십시오. 특정 미디어에 대한 리본의 사용 여부를 결정하려면

22 페이지의 리본 사용 시기를 참조하십시오.

주의 • 열려 있는 인쇄헤드 근처에서 작업을 하는 동안에는 반지, 시계, 목걸이, 신분증 배지,

중요 • 인쇄 헤드가 마모되지 않도록 미디어보다 넓은 리본을 사용하십시오. 리본은

외부가 코팅되어 있어야 합니다.

리본을 장착하려면, 다음 단계를 따르십시오.

1. 미디어 도어를 들어 올립니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다. 인쇄헤드가 식을 때까지

기다립니다.

인쇄 헤드 열기 레버를 위쪽으로 회전하여 인쇄 헤드 어셈블리를 엽니다.

리본 장착

리본 공급 스핀들의 부분을 정렬합니다.

4. 리본의 풀어진 끝이 그림과 같은 상태로 되도록 하면서 리본 롤을 리본 공급

스핀들에 장착합니다. 롤을 최대한 뒤로 밀어 넣습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

4 - 6 in.

100 - 150 mm

리본 장착

5. 리본 리더가 있으면 리본 장착과 장착 해제가 쉬워집니다. 리본 롤의 끝에 종이

또는 다른 것이 연결되어 리본 리더 역할을 합니까?

조건 방법

예 다음 단계를 계속 진행합니다. 아니오

a. 미디어를 롤에서 약 100–150 mm(4–6 in.) 절단하거나 찢어 냅니다.

b. 용지 스트립에서 라벨을 벗깁니다.

c. 이 라벨을 사용하여 리본 끝을 미디어 스트립에 연결합니다. 미디어

스트립이 리더 역할을 합니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

리본 장착

6. 리본 선단을 리본 가이드 롤러(1)와 인쇄헤드 어셈블리(2) 아래에 물립니다.

7. 위쪽 리본 롤러(1) 위를 지나 리본 테이크업 스핀들(2) 아래로 리본 선단을

가져옵니다. 그림과 같이 선단과 리본을 테이크업 스핀들 주변으로 감습니다. 스핀들을 여러 번 돌려서 리본을 감고 느슨한 부분이 없도록 합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

리본 장착

8. 프린터에 미디어가 이미 장착되어 있습니까?

조건 실행 방법

아니오 30 페이지의 미디어 장착을 계속 진행해서 프린터에 미디어를

장착합니다.

예

a. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가

제자리에 고정되도록 하십시오.

b. 미디어 도어를 닫습니다.

c. 필요한 경우, [일시 중지]를 눌러서 인쇄 기능을 작동시키십시오.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

프린터 설정 및 작동

이 섹션에서는 프린터를 컴퓨터의 데이터 통신 인터페이스에 연결하기 전에 Microsoft Windows Utilities 프로그램을 사용하는 방법을 보여줍니다. 아직 이 프로그램을 설치하지 않은 경우에는 본 섹션에서 프로그램의 설치 지침을 참조하십시오. 사용 가능한 모든 연결을 사용해서 프린터를 컴퓨터에 연결할 수 있습니다.

중요 • 프린터를 컴퓨터에 연결하기 전에 Zebra Setup Utilities 프로그램 또는

Android 장치용 Zebra Printer Setup Utility 앱(Google Play™의

https://play.google.com/store/apps/details?id=com.zebra.printersetup에서 무료로

다운로드 가능)를 사용해야 합니다. Zebra Setup Utilities 프로그램 또는 Zebra Printer Setup Utility 앱을 사용하지 않고 프린터를 컴퓨터에 연결하는 경우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다.

를 실행 중인 컴퓨터에서 프린터 드라이버를 준비하기 위해 Zebra Setup

Zebra Setup Utilities 설치

컴퓨터에 Zebra Setup Utilities가 설치되어 있지 않거나 기존 프로그램 버전을 업데이트하려면 본 섹션의 지침을 따르십시오. 이 작업을 할 때 기존 버전이나 Zebra 프린터 드라이버를 제거할 필요가 없습니다.

Zebra Setup Utilities 프로그램을 설치하려면 다음 단계를 완료하십시오.

Zebra Setup Utilities 설치 프로그램 다운로드

1. http://www.zebra.com/setup으로 이동합니다.

Zebra Setup Utilities 페이지가 표시됩니다.

2. DOWNLOADS(다운로드) 탭에서, ZEBRA SETUP UTILITIES 옵션에 있는

[Download(다운로드)]를 클릭합니다. EULA(End User License Agreement)를 읽고 동의할 것인지 묻는 메시지가

나타납니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

3. EULA 조항에 동의하는 경우, 다음을 클릭합니다.

ACCEPT AND BEGIN DOWNLOAD NOW(동의하고 지금 다운로드 시작) 브라우저에 따라 실행 파일을 실행할 것인지 다운로드할 것인지 선택할 수

있습니다.

Zebra Setup Utilities 설치 프로그램 실행

4. 프로그램을 컴퓨터에 저장합니다. (이것은 브라우저가 프로그램을 저장하지 않고

실행할 수 있는 옵션을 제공하는 경우에 선택 가능합니다.)

5. 실행 파일을 실행합니다. 컴퓨터가 파일을 실행할 권한에 대해 묻는 메시지를

표시하는 경우, 해당 버튼을 클릭해서 실행을 허용합니다. 그 다음에 컴퓨터가 표시하는 내용은 Zebra Setup Utilities가 이미 설치되어 있는지

여부에 따라 달라집니다. 컴퓨터가 표시하는 메시지에 따른 지시 사항을 따르십시오.

컴퓨터의 상태 실행 방법

Zebra Setup

a. Zebra Setup Utilities - InstallAware Wizard가 다음과 같이 표시합니다.

Utilities가 설치되어 있지

않습니다.

b. 67 페이지의 Zebra Setup Utilities의 새로운 설치로 이동합니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

컴퓨터의 상태 실행 방법

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

Zebra Setup Utilities가 설치되어 있지

않습니다.

Zebra Setup Utilities의 새로운 설치

6. Next(다음)를 클릭합니다.

a. Zebra Setup Utilities - InstallAware Wizard가 다음과 같이 표시합니다.

b. 69 페이지의 Zebra Setup Utilities의 기존 설치 업데이트하기로

이동합니다.

EULA(End User License Agreement)를 읽고 동의할 것인지 묻는 메시지가 다시 나타납니다.

7. EULA 조항에 동의하는 경우, 다음과 같은 내용의 확인란에 선택 표시합니다.

I accept the terms of the license agreement(라이센스 계약의 약관에 동의합니다)

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

8. Next(다음)를 클릭합니다.

파일이 설치될 위치를 선택하라는 메시지가 나타납니다.

9. 필요에 따라 대상 폴더를 변경한 다음, Next(다음)를 클릭합니다.

프로그램 바로가기의 위치를 선택하라는 메시지가 나타납니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

10. 원하는 경우에 위치를 변경한 다음, Next(다음)를 클릭합니다.

InstallAware Wizard를 완료하라는 메시지가 나타납니다.

11. 70 페이지의 신규 또는 업데이트 설치 계속 진행하기로 건너뜁니다.

Zebra Setup Utilities의 기존 설치 업데이트하기

12. Next(다음)를 클릭합니다.

설치하려는 기능을 선택하라는 메시지가 나타납니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

13. Next(다음)를 클릭합니다.

InstallAware Wizard를 완료하라는 메시지가 나타납니다.

신규 또는 업데이트 설치 계속 진행하기

14. Next(다음)를 클릭합니다.

설치가 시작됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

설치가 진행되는 동안, 사용자에게 드라이버에 대한 정보가 제공됩니다.

15. 정보를 읽은 다음, 다음과 같은 내용의 확인란에 선택 표시합니다.

“I have read the information above(상기의 정보를 읽었습니다)”

16. Next(다음)를 클릭합니다.

마법사가 설치를 종료할 때 실행될 수 있는 옵션이 표시됩니다.

17. “Run Zebra Setup Utilities now(지금 Zebra Setup Utilities 실행)”라고 표시된

확인란을 선택 표시합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

18. Finish(마침)를 클릭합니다.

그 다음에 컴퓨터가 표시하는 내용은 Zebra 프린터 드라이버가 컴퓨터에 이미 설치되어 있는지 여부에 따라 달라집니다. 컴퓨터가 표시하는 내용에 따른 지시 사항을 따르십시오.

컴퓨터의 상태 실행 방법

Zebra 프린터 드라이버가 설치되어 있지 않습니다.

System Prepare Wizard가 표시됩니다.

연결 방법 실행 방법

USB 포트 74 페이지의 프린터의 USB 포트에 컴퓨터 연결을 계속

진행합니다.

시리얼 또는 옵션 병렬 포트

78 페이지의 프린터의 직렬 또는 병렬 포트에 컴퓨터 연결을 계속 진행합니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

컴퓨터의 상태 실행 방법

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

Zebra 프린터 드라이버가 설치되어 있습니다.

Zebra Setup Utilities 화면이 표시됩니다.

연결 방법 실행 방법

USB 포트 75 페이지의 컴퓨터의 USB 포트에 프린터 연결하기을

계속 진행합니다.

시리얼 또는 옵션 병렬 포트

81 페이지의 Zebra Setup Utilities 화면에서 프린터 추가하기을 계속 진행합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—USB

프린터의 USB 포트에 컴퓨터 연결

Zebra Setup Utilities 프로그램을 설치한 후에만 이 섹션에 있는 단계를 완료하십시오. 필요한 경우, 계속 진행하기 전에 65 페이지의 Zebra Setup Utilities 설치의 단계를 완료하십시오.

중요 • 컴퓨터에 프린터를 연결하기 전에 Zebra Setup Utilities 프로그램을 설치해야

합니다. Zebra Setup Utilities 프로그램을 사용하지 않고 프린터를 컴퓨터에 연결하는 경우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다.

주의 • 데이터 통신 케이블을 연결하기 전에 프린터 전원이 꺼져 있는지(O) 확인하십시오.

전원이 켜져 있는 상태( 수도 있습니다.

USB를 통해 컴퓨터에 프린터를 연결하려면, 다음 단계를 따르십시오.

System Prepare Wizard 실행하기

Zebra Setup Utilities 화면에 있는 경우에는 본 섹션을 완료할 필요가 없습니다.

75 페이지의 컴퓨터의 USB 포트에 프린터 연결하기를 계속 진행합니다.

I)에서 데이터 통신 케이블을 연결할 경우 프린터에 손상이 발생할

Zebra Setup Utilities 프로그램과 프린터 드라이버를 처음 설치하는 경우, System Prepare Wizard를 따르도록 요구하는 메시지가 표시됩니다.

그림 8 • System Prepare Wizard

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—USB

1. Next(다음)를 클릭합니다.

System Prepare Wizard가 컴퓨터의 USB 포트에 프린터를 연결하도록 알려줍니다.

2. Finish(마침)를 클릭합니다.

Zebra Setup Utilities 화면이 표시됩니다.

프린터 설정 및 작동

컴퓨터의 USB 포트에 프린터 연결하기

System Prepare Wizard가 요구하는 경우 또는 Zebra Setup Utilities 프로그램을 연 후에만 본 섹션의 단계를 완료하십시오. 필요한 경우, 계속 진행하기 전에

65 페이지의 Zebra Setup Utilities 설치의 단계를 완료하십시오.

그림 9 • Zebra Setup Utilities 화면

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

100-240 VAC

50-60 Hz

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—USB

3. USB 코드의 한 쪽 끝을 컴퓨터의 USB 포트에 연결하고 다른 쪽 끝을 컴퓨터에

연결합니다.

4. A/C 전원 코드의 암단자를 프린터 뒷면의 A/C 전원 커넥터에 연결합니다.

5. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—USB

6. 프린터를 켭니다(I).

프린터가 부팅하면서 컴퓨터가 드라이버 설치를 완료하고 프린터를 인식합니다.

USB 연결을 위한 설치가 완료됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결

중요 • 컴퓨터에 프린터를 연결하기 전에 Zebra Setup Utilities 프로그램을 설치해야

합니다. Zebra Setup Utilities 프로그램을 사용하지 않고 프린터를 컴퓨터에 연결하는 경우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다.

주의 • 데이터 통신 케이블을 연결하기 전에 프린터 전원이 꺼져 있는지(O) 확인하십시오.

전원이 켜져 있는 상태( 수도 있습니다.

USB를 통해 컴퓨터에 프린터를 연결하려면, 다음 단계를 따르십시오.

Zebra Setup Utilities 화면에 있는 경우에는 본 섹션을 완료할 필요가 없습니다.

81 페이지의 Zebra Setup Utilities 화면에서 프린터 추가하기를 계속 진행합니다.

I)에서 데이터 통신 케이블을 연결할 경우 프린터에 손상이 발생할

System Prepare Wizard 실행하기

Zebra Setup Utilities 프로그램과 프린터 드라이버를 처음 설치하는 경우, System Prepare Wizard를 따르도록 요구하는 메시지가 표시됩니다.

그림 10 • System Prepare Wizard

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

1. “Other computer ports (Parallel Port, Serial Port, TCP-IP Port, ...)"를 선택한 다음,

Next(다음)를 클릭합니다. 새 프린터 마법사는 설치 절차를 시작하도록 알리는 메시지를 표시합니다.

2. Finish(마침)를 클릭합니다.

프린터 드라이버 마법사가 표시됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

3. Next(다음)를 클릭합니다.

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다.

4. 82 페이지의 단계 6을 계속 진행합니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

Zebra Setup Utilities 화면에서 프린터 추가하기

그림 11 • Zebra Setup Utilities 화면

프린터 설정 및 작동

5. Zebra Setup Utilities 화면에서 [Install New Printer(새 프린터 설치)]를

클릭합니다.. 설치 옵션을 선택하도록 알리는 메시지가 표시됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

6. Install Printer(프린터 설치)를 클릭합니다.

프린터 유형을 선택하도록 알리는 메시지가 표시됩니다.

7. 프린터 모델과 해상도를 선택합니다.

모델과 해상도는 프린터의 부품 번호 스티커에 명시되어 있으며, 이 스티커는 일반적으로 미디어 스핀들 아래에 있습니다. 정보는 다음 형식으로 표시됩니다.

Part Number: XXXXXxY – xxxxxxxx

여기에서

XXXXX = 프린터 모델 Y = 프린터 해상도(2 = 203 dpi, 3 = 300 dpi)

예를 들어, 부품 번호 ZT510x3 – xxxxxxxx에서

ZT510은 프린터가 ZT510 모델임을 나타냅니다. 3은 인쇄헤드 해상도가 300 dpi임을 나타냅니다.

8. Next(다음)를 클릭합니다.

프린터 이름, 프린터가 연결될 포트, 그리고 프로그램에 사용할 언어 등을 묻는 메시지가 표시됩니다.

9. 프린터 이름을 변경하고(필요한 경우), 적절한 포트 및 언어를 선택합니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

10. Next(다음)를 클릭합니다.

다른 설정 마법사를 시작할 것인지 묻는 메시지가 표시됩니다.

11. 원하는 옵션을 확인한 다음, Finish(마침)를 클릭합니다.

프린터 드라이버가 설치됩니다. 다른 프로그램이 영향을 받을 수 있다는 메시지가 표시되면, Next(다음)를 클릭합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

직렬 커넥터 병렬 커넥터

100-240 VAC

50-60 Hz

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

컴퓨터의 직렬 또는 병렬 포트에 프린터 연결하기

12. 하나 또는 양쪽 코드를 컴퓨터의 해당 포트에 연결합니다.

13. 컴퓨터의 해당 포트에 코드의 다른 끝을 연결합니다.

14. A/C 전원 코드의 암단자를 프린터 뒷면의 A/C 전원 커넥터에 연결합니다.

15. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—직렬 또는 병렬

16. 프린터를 켭니다(I).

프린터가 부팅됩니다.

프린터 구성하기(필요한 경우)

프린터 설정 및 작동

17. 필요한 경우, 프린터의 포트 설정을 컴퓨터의 설정과 일치하도록 조정하십시오.

자세한 내용은 105 페이지의 포트를 참조하십시오.

직렬 또는 병렬 연결을 위한 설치가 완료됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

100-240 VAC

50-60 Hz

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

프린터의 이더넷 포트를 통해 네트워크에 연결하기

유선 인쇄 서버(이더넷) 연결을 사용하려는 경우, 기타 사용 가능한 연결 중 하나를 사용해서 프린터를 컴퓨터에 연결해야 합니다. 이러한 연결 중 하나를 통해 프린터가 연결되어 있는 동안, 프린터의 유선 인쇄 서버를 통해 프린터가 LAN(Local Area Network)과 통신하도록 설정할 수 있습니다.

Zebra 인쇄 서버에 대한 추가 정보는 ZebraNet 유선 및 무선 인쇄 서버 사용 설명서를 참조하십시오. 본 안내서의 최신 버전을 다운로드하려면

http://www.zebra.com/zt500-info로 이동하십시오.

유선 인쇄 서버를 사용해서 컴퓨터에 프린터를 연결하려면, 다음 단계를 따르십시오.

1. 65 페이지의 Zebra Setup Utilities 설치의 지침을 따라서 Zebra Setup Utilities를

설치하십시오.

2. A/C 전원 코드의 암단자를 프린터 뒷면의 A/C 전원 커넥터에 연결합니다.

3. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

4. 프린터를 켭니다(I).

프린터가 부팅됩니다.

5. 네트워크에 연결되어 있는 이더넷 케이블에 프린터를 연결합니다.

프린터 설정 및 작동

프린터가 네트워크와 통신을 시도합니다. 통신이 성공하면 LAN의 게이트웨이 및 서브넷 값이 기입하고 IP 주소를 가져옵니다. 프린터 디스플레이에는 프린터의 펌웨어 버전과 IP 주소가 번갈아 표시됩니다.

6. 프린터에 IP 주소가 지정되었는지 디스플레이를 확인하십시오. 139 페이지의 유선

IP 주소를 참조하십시오.

프린터의 IP 주소 실행 방법

0.0.0.0 또는

000.000.000.000

88 페이지의 LAN 정보를 사용해서 프린터 구성하기(필요한 경우)를 계속

진행합니다.

기타 모든 값 89 페이지의 Zebra Setup Utilities

화면에서 프린터 추가하기를 계속

진행합니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

LAN 정보를 사용해서 프린터 구성하기(필요한 경우)

프린터가 네트워크에 자동으로 연결되는 경우, 본 섹션을 완료할 필요가 없습니다.

89 페이지의 Zebra Setup Utilities 화면에서 프린터 추가하기를 계속 진행합니다.

7. 74 페이지의 프린터의 USB 포트에 컴퓨터 연결 또는 78 페이지의 프린터의 직렬

또는 병렬 포트에 컴퓨터 연결의 지침과 같이 USB, 직렬, 또는 선택적 병렬 포트를

사용해서 프린터를 컴퓨터에 연결합니다.

8. 다음 프린터 설정을 구성합니다. Zebra Setup Utilities(Zebra Setup Utilities

화면에서 Configure Printer Connectivity 클릭)를 사용하거나 다음 링크에 나열된 방법을 통해 값을 변경할 수 있습니다. 해당 네트워크에 적절한 값은 네트워크 관리자에게 문의하십시오.

• 142 페이지의 유선 IP 프로토콜 (값을 ALL에서 PERMANENT로 변경)

• 141 페이지의 유선 게이트웨이 (LAN의 게이트웨이 값 일치)

• 140 페이지의 유선 서브넷 마스크 (LAN의 서브넷 값 일치)

• 139 페이지의 유선 IP 주소 (프린터에 고유 IP 주소 지정)

9. 인쇄 서버 설정을 구성한 후, 네트워크를 재설정하여 변경 사항을 적용하십시오.

154 페이지의 네트워크 재설정을 참조하십시오.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

Zebra Setup Utilities 화면에서 프린터 추가하기

10. 필요한 경우 Zebra Setup Utilities 프로그램을 엽니다.

Zebra Setup Utilities 화면이 표시됩니다.

그림 12 • Zebra Setup Utilities 화면

프린터 설정 및 작동

11. Install New Printer(새 프린터 설치)를 클릭합니다.

프린터 드라이버 마법사가 표시됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

12. Next(다음)를 클릭합니다.

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다.

13. Install Printer(프린터 설치)를 클릭합니다.

프린터 유형을 선택하도록 알리는 메시지가 표시됩니다.

14. 프린터 모델과 해상도를 선택합니다.

Part Number: XXXXXxY – xxxxxxxx

여기에서

XXXXX = 프린터 모델 Y = 프린터 해상도(2 = 203 dpi, 3 = 300 dpi)

예를 들어, 부품 번호 ZT510x3 – xxxxxxxx에서

ZT510은 프린터가 ZT510 모델임을 나타냅니다. 3은 인쇄헤드 해상도가 300 dpi임을 나타냅니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

15. Next(다음)를 클릭합니다.

프린터가 이미 설치되어 있다는 메시지가 표시됩니다.

16. Add new printer(새 프린터 추가)를 클릭합니다.

프린터 이름, 프린터가 연결될 포트, 그리고 프린터 디스플레이에 사용할 언어 등을 묻는 메시지가 표시됩니다.

17. Add Port(포트 추가)를 클릭합니다.

마법사는 포트의 이름과 프린터의 IP 주소를 물어봅니다.

주 • 다른 응용 프로그램이 열려 있는 경우, 드라이버가 다른 프로세스에 의해 잠겨

있다는 메시지가 표시됩니다. Next(다음)를 클릭해서 계속 진행하거나 Exit(종료)를 클릭해서 설치를 계속 진행하기 전에 작업을 종료할 수 있습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

18. 사용 가능한 포트의 목록에 표시될 때 알아볼 수 있는 이름을 포트에 지정합니다.

19. 프린터의 IP 주소를 입력합니다. 이 주소는 자동으로 지정된 것이거나 이전

섹션에서 수동으로 지정된 것일 수 있습니다.

20. Ok(확인)를 클릭합니다.

사용자가 지정한 포트 이름을 가진 프린터 드라이버가 작성됩니다. 사용 가능한 포트의 목록에 새로운 프린터 포트가 나타납니다.

21. Next(다음)를 클릭합니다.

다른 설정 마법사를 시작할 것인지 묻는 메시지가 표시됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—이더넷

22. 원하는 옵션을 확인한 다음, Finish(마침)를 클릭합니다.

프린터 드라이버가 설치됩니다. 다른 프로그램이 영향을 받을 수 있다는 메시지가 표시되면, 해당 옵션을 클릭해서 계속 진행합니다.

유선(이더넷) 연결을 위한 설치가 완료됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—무선

프린터를 무선 네트워크에 연결하기

프린터의 선택적 무선 인쇄 서버를 사용하려는 경우, 기타 사용 가능한 연결 중 하나를 사용해서 프린터를 컴퓨터에 먼저 연결해야 합니다. 이러한 연결 중 하나를 통해 프린터가 연결되어 있는 동안, 무선 인쇄 서버를 통해 프린터가 WLAN(Wireless Local Area Network)과 통신하도록 설정할 수 있습니다.

Zebra 인쇄 서버에 대한 추가 정보는 ZebraNet 유선 및 무선 인쇄 서버 사용 설명서를 참조하십시오. 본 안내서의 최신 버전을 다운로드하려면

http://www.zebra.com/zt500-info로 이동하십시오.

선택적 무선 인쇄 서버를 사용해서 컴퓨터에 프린터를 연결하려면, 다음 단계를 따르십시오.

1. 65 페이지의 Zebra Setup Utilities 설치의 지침을 따라서 Zebra Setup Utilities를

설치하십시오.

2. 74 페이지의 프린터의 USB 포트에 컴퓨터 연결 또는 78 페이지의 프린터의 직렬

또는 병렬 포트에 컴퓨터 연결의 지침과 같이 USB, 직렬, 또는 선택적 병렬 포트를

사용해서 프린터를 컴퓨터에 연결합니다.

3. 다음 프린터 설정을 구성합니다. Zebra Setup Utilities(Zebra Setup Utilities

• 147 페이지의 WLAN IP 프로토콜 (값을 ALL에서 PERMANENT로 변경)

• 146 페이지의 WLAN 게이트웨이 (WLAN의 게이트웨이 값 일치)

• 145 페이지의 WLAN 서브넷 마스크 (WLAN의 서브넷 값 일치)

• 144 페이지의 WLAN IP 주소 (프린터에 고유 IP 주소 지정)

4. 인쇄 서버 설정을 구성한 후, 네트워크를 재설정하여 변경 사항을 적용하십시오.

154 페이지의 네트워크 재설정을 참조하십시오.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—무선

Zebra Setup Utilities 화면에서 프린터 추가하기

5. 필요한 경우 Zebra Setup Utilities 프로그램을 엽니다.

Zebra Setup Utilities 화면이 표시됩니다.

그림 13 • Zebra Setup Utilities 화면

프린터 설정 및 작동

6. Install New Printer(새 프린터 설치)를 클릭합니다.

프린터 드라이버 마법사가 표시됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—무선

7. Next(다음)를 클릭합니다.

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다.

8. Install Printer(프린터 설치)를 클릭합니다.

프린터 유형을 선택하도록 알리는 메시지가 표시됩니다.

9. 프린터 모델과 해상도를 선택합니다.

Part Number: XXXXXxY – xxxxxxxx

여기에서

XXXXX = 프린터 모델 Y = 프린터 해상도(2 = 203 dpi, 3 = 300 dpi)

예를 들어, 부품 번호 ZT510x3 – xxxxxxxx에서

ZT510은 프린터가 ZT510 모델임을 나타냅니다. 3은 인쇄헤드 해상도가 300 dpi임을 나타냅니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—무선

10. Next(다음)를 클릭합니다.

프린터가 이미 설치되어 있다는 메시지가 표시됩니다.

11. Add new printer(새 프린터 추가)를 클릭합니다.

프린터 이름, 프린터가 연결될 포트, 그리고 프린터 디스플레이에 사용할 언어 등을 묻는 메시지가 표시됩니다.

12. Add Port(포트 추가)를 클릭합니다.

마법사는 포트의 이름과 프린터의 IP 주소를 물어봅니다.

주 • 다른 응용 프로그램이 열려 있는 경우, 드라이버가 다른 프로세스에 의해 잠겨

있다는 메시지가 표시됩니다. Next(다음)를 클릭해서 계속 진행하거나 Exit(종료)를 클릭해서 설치를 계속 진행하기 전에 작업을 종료할 수 있습니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—무선

13. 사용 가능한 포트의 목록에 표시될 때 알아볼 수 있는 이름을 포트에 지정합니다.

14. 프린터의 IP 주소를 입력합니다. 이 주소는 자동으로 지정된 것이거나 이전

섹션에서 수동으로 지정된 것일 수 있습니다.

15. Ok(확인)를 클릭합니다.

사용자가 지정한 포트 이름을 가진 프린터 드라이버가 작성됩니다. 사용 가능한 포트의 목록에 새로운 프린터 포트가 나타납니다.

16. Next(다음)를 클릭합니다.

다른 설정 마법사를 시작할 것인지 묻는 메시지가 표시됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기—무선

17. 원하는 옵션을 확인한 다음, Finish(마침)를 클릭합니다.

프린터 드라이버가 설치됩니다. 다른 프로그램이 영향을 받을 수 있다는 메시지가 표시되면, 해당 옵션을 클릭해서 계속 진행합니다.

무선 통신 연결을 위한 설치가 완료됩니다.

2019년 11월 11일 ZT510 사용자 안내서 P1095460-04KO

100

프린터 설정 및 작동

테스트 라벨 인쇄 및 조정하기

미디어를 장착하고, 리본을 장착하고(열전사 미디어를 사용하는 경우), 프린터 드라이버를 설치하고, 프린터를 컴퓨터에 연결한 후, 본 섹션의 지침을 사용해서 테스트 라벨을 인쇄하십시오. 이 라벨을 인쇄하면 제대로 연결되어 있는지, 그리고 프린터 설정을 조정해야 하는지 여부를 알 수 있습니다.

테스트 라벨을 인쇄하고 프린터를 조정하려면(필요한 경우), 다음 단계를 따르십시오.

1. Zebra Setup Utilities를 열어서 Zebra Setup Utilities 화면으로 돌아갑니다.

2. 사용자의 프린터에 사용 가능한 인쇄 드라이브를 클릭합니다.

3. ‘Open Printer Tools(프린터 도구 열기)’를 클릭합니다.

사용 가능한 프린터 명령이 [Tools(도구)] 창에 표시됩니다.

P1095460-04KO ZT510 사용자 안내서 2019년 11월 11일
