ZT510

Impressora industrial

Guia do usuário

P1095460-04PTBR

ZEBRA e a cabeça de zebra estilizada são marcas registradas da Zebra Technologies Corporation, registradas em diversas jurisdições em todo o mundo. Todas as demais marcas registradas são propriedade de seus respectivos detentores. © 2019 Zebra Technologies Corporation e/ou suas afiliadas. Todos os direitos reservados.

As informações neste documento estão sujeitas a alterações, sem aviso prévio. O software descrito neste documento é fornecido nos termos de um acordo de licença ou contrato de confidencialidade. O software pode ser usado ou copiado somente de acordo com os termos desses contratos.

Para obter mais informações sobre declarações legais e de exclusividade, acesse:

SOFTWARE: http://www.zebra.com/linkoslegal DIREITOS AUTORAIS: http://www.zebra.com/copyright GARANTIA: http://www.zebra.com/warranty ACORDO DE LICENÇA DE USUÁRIO FINAL: http://www.zebra.com/eula

Termos de uso

Declaração de propriedade

Este manual contém informações de propriedade da Zebra Technologies Corporation e de suas subsidiárias (“Zebra Technologies”). Está limitado exclusivamente às informações e utilização das partes que operam e mantêm o equipamento descrito neste documento. Essas informações de sua propriedade não podem ser utilizadas, reproduzidas ou divulgadas a terceiros para qualquer outro propósito sem a permissão expressa por escrito da Zebra Technologies.

Melhorias no produto

A melhoria contínua dos produtos é uma política da Zebra Technologies. Todos os designs e especificações estão sujeitos a alterações sem aviso.

Isenção de responsabilidade

A Zebra Technologies toma medidas para garantir que as especificações e os manuais de engenharia publicados estejam corretos. No entanto, podem ocorrer erros. A Zebra Technologies se reserva o direito de corrigir quaisquer erros desse gênero e se isenta de responsabilidades legais resultantes.

Limitação da responsabilidade

Em hipótese alguma a Zebra Technologies ou qualquer pessoa envolvida no desenvolvimento, produção ou entrega do produto que acompanha esta documentação (incluindo hardware e software) deve ser responsabilizada por quaisquer danos (incluindo, sem limitação, danos imprevistos que incluem lucros cessantes, interrupção de negócios ou perda de informações comerciais) decorrentes do uso deste produto, mesmo se a Zebra Technologies tiver sido informada da possibilidade de tais danos. Algumas jurisdições não permitem a exclusão ou a limitação de danos emergentes ou imprevistos, portanto, a limitação ou exclusão acima pode não se aplicar a você.

Data da publicação

janeiro 5, 2021

Declaração de conformidade

Declaramos que as impressoras Zebra identificadas como

ZT510™

fabricadas por:

Zebra Technologies Corporation

3 Overlook Point

Lincolnshire, Illinois 60069 EUA

Estão em conformidade com os padrões técnicos aplicáveis da FCC

Para uso pessoal, empresarial, comercial e industrial

Se nenhuma alteração não autorizada for feita

e se o equipamento for conservado e operado adequadamente.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Declaração de conformidade

Informações sobre conformidade

Declaração de conformidade da FCC

Este dispositivo está em conformidade com as regras da FCC, Parte 15. O funcionamento está sujeito a duas condições:

1. Este dispositivo não pode causar interferências prejudiciais e

2. Este dispositivo deve aceitar toda a interferência recebida, incluindo aquela que pode

provocar funcionamento indesejado.

Observação • Este equipamento foi testado e considerado em conformidade com os limites

para dispositivos digitais da Classe B, nos termos da Parte 15 das Regras da FCC. Esses limites foram estabelecidos para fornecer proteção suficiente contra interferências prejudiciais em um ambiente residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferência prejudicial nas comunicações por rádio. No entanto, não há garantias de que essa interferência não ocorrerá em uma determinada instalação. Se este equipamento provocar interferência prejudicial na recepção de rádio ou televisão, o que pode ser confirmado ligando e desligando o equipamento, é recomendável que o usuário tente corrigir a interferência por meio das seguintes medidas:

• Reoriente ou reposicione a antena receptora.

• Aumente a distância entre o equipamento e o receptor.

• Conecte o equipamento a uma tomada com circuito diferente daquele ao qual o receptor

está conectado.

• Consulte o revendedor ou um técnico experiente de rádio/TV para obter ajuda.

Declaração sobre exposição à radiação da FCC (para impressoras com codificadores RFID)

Este equipamento cumpre os limites de exposição à radiação da FCC estabelecidos para um ambiente não controlado. Este equipamento deve ser instalado e operado a uma distância mínima de 20 cm entre a antena transmissora e o corpo do operador.

Esse transmissor não deve ser colocado no mesmo local ou operar em conjunto com nenhuma outra antena ou transmissor.

Declaração de conformidade canadense DOC

This Class B digital apparatus complies with Canadian ICES-003 (Este dispositivo digital Classe B está em conformidade com o ICES-003 canadense).

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Sumário

Declaração de conformidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Informações sobre conformidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Sobre este documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

A quem se destina este documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Como este documento está organizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1 • Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Componentes da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Opções da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Interfaces de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Cabos de dados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Painel de controle padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Navegação pelas telas do visor padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Visor ocioso, menu Início e menus do usuário no visor padrão . . . . . . . . . . . . . . . . 21

Visão geral sobre a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Quando usar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Lado revestido da fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2 • Configuração e operação da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Manuseio da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Desembalar e inspecionar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Armazenar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Fazer a manutenção da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Transportar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Selecione um local para a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Selecionar o modo Imprimir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Carregar a mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Inserir a mídia na impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

1/5/21 P1095460-04PTBR

Sumário

Modo Destacar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Modo Remover ou Modo Aplicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Modo Rebobinar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Modo Cortador ou Modo Corte demorado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Carregar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Instalar o driver da impressora e conectar a impressora ao computador . . . . . . . . . . . . 65

Instalar o programa Zebra Setup Utilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Conectar um computador à porta USB da impressora . . . . . . . . . . . . . . . . . . . . . . . 74

Conectar um computador à porta serial ou paralela da impressora . . . . . . . . . . . . . 78

Conectar-se à sua rede por meio da porta Ethernet da impressora . . . . . . . . . . . . . 86

Conectar a impressora à sua rede sem fio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Imprimir uma etiqueta de teste e fazer ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

3 • Configuração e ajuste da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Ajustar as configurações da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

TON.ESCURO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

VELOC. IMPRES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

TIPO DE MÍDIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

MÉTODO IMPR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

DESTACAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

LARG. IMPRES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

IMPRIMIR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

TOPO ETIQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

POS. ESQUERDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

MODO REIMPR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

TAM. MÁX. ETIQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

INFO IMPRESSORA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

MOSTR. PAUSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119

AÇÃO ALIMENTAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

AÇÃO CAB FECHADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

INSTAL. DEFAULTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

CAL. MÍD/FITA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

MODO DIAGNÓSTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

ENERGY STAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

CONF. INFO. NO USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

ZBI ATIVADO? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

EXEC. PROG. ZBI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

PARAR PROG. ZBI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

IMPRIMIR ARQUIVO USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

COPIAR ARQUIVO USB PARA E: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

COP. A. E: ARQUIVO PARA USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

EST. IMPRESSORA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

PROTEÇÃO DA SENHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Sumário

IMP. CARTÃO TESTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

SERV. IMP. ATIVO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

REDE PRINCIPAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

END. IP CONECTADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

MÁSC. SUB-R. CON. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

GATEWAY CONECT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

PROTOCOLO IP CON. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

END. MAC CONECTADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

END. IP DE WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

MÁSC. SUB-R. WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

GATEWAY DE WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

PROTOC. IP DE WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

END. MAC DE WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

ESSID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

CANAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

SINAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

PORTA IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

PORTA ALTERNATIVA IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

REINIC. CARTÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

AGENTE DE VISIBIL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

IDIOMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

IDIOMA DE COMANDO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

CAR. COMANDO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

CAR. CONTROLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

CARAC. DELIMIT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

MODO ZPL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

DISP. VIRTUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

TIPO SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

SENSOR DE ETIQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

RETIRAR ETIQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

TAXA BAUD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

BITS DE DADOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

PARIDADE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

HANDSHAKE DO HOST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

WML . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

ENDEREÇO BLUETOOTH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

MODO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

DESCOBERTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

CONECTADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

VERSÃO ESP. BLUET. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

MODO SEG. MÍNIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

Calibrar a fita e sensores de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Sumário

Ajuste da pressão do cabeçote e da posição de transferência . . . . . . . . . . . . . . . . . . . 183

Ajuste da posição de transferência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

Ajuste da pressão do cabeçote de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

Ajuste dos sensores transmissivos de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

Remover a fita usada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191

Instalar a placa de rebobinamento/avanço do revestimento . . . . . . . . . . . . . . . . . . . . . 193

Modo Remover/Modo Aplicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

Modo rebobinar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

4 • Manutenção de rotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

Programação e procedimentos de limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

Limpeza exterior, compartimento da mídia e dos sensores . . . . . . . . . . . . . . . . . . 199

Limpeza do cabeçote e do rolo de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

Limpar e lubrificar o módulo do cortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

Substituição dos componentes da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

Solicitação de peças de reposição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

Reciclagem dos componentes da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

Pedidos de suprimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

Lubrificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

5 • Diagnóstico e solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

Códigos QR e páginas Ajuda rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

Análise da qualidade do código de barras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

Testes de diagnóstico da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

Opção Imprimir formato de teste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

Tonalidade de escuro ideal e teste de velocidade . . . . . . . . . . . . . . . . . . . . . . . . . . 225

Teste de diagnóstico de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227

Perfil do sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228

Luzes indicadoras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230

Solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

Alertas e mensagens de erro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

Problemas de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

Problemas de fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240

Problemas de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

Problemas gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

6 • Uso da porta USB e dos recursos de NFC . . . . . . . . . . . . . . . . . . . . . . . . . 247

Itens necessários para os exercícios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

Arquivos para a realização dos exercícios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

Host USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

Exercício 1: Copiar arquivos para uma unidade flash USB e realizar

espelho USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

Exercício 2: Imprimir um formato de etiqueta de uma unidade flash USB . . . . . . . 253

Exercício 3: Copiar arquivos de/para uma unidade flash USB . . . . . . . . . . . . . . . . 254

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Sumário

Exercício 4: Inserir dados para um arquivo armazenado com um teclado

USB e imprimir uma etiqueta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256

Comunicação de campo próximo (NFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257

Exercício 5: Inserir dados para um arquivo armazenado com um

dispositivo inteligente e imprimir uma etiqueta . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258

7 • Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261

Especificações gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262

Especificações de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265

Especificações do cabo de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

Especificações sem fio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

Especificações de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 268

Especificações de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

Especificações de fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 270

Glossário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Sumário

Observações • _____________________________________________________________

__________________________________________________________________________

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Sobre este documento

Esta seção fornece informações de contato, estrutura e organização do documento, além de documentos adicionais para referência.

Sumário

A quem se destina este documento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Como este documento está organizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1/5/21 P1095460-04PTBR

Sobre este documento

A quem se destina este documento

Este Guia do usuário destina-se a qualquer pessoa que precise executar manutenção de rotina, atualização ou solucionar problemas com a impressora.

Como este documento está organizado

O Guia do usuário está organizado da seguinte maneira:

Seção Descrição

Introdução na página 13 Esta seção apresenta uma visão geral abrangente

da impressora e de seus componentes.

Configuração e operação da impressora napágina25

Configuração e ajuste da impressora

na página 103

Manutenção de rotina na página 197 Esta seção descreve os procedimentos de

Diagnóstico e solução de problemas

na página 215

Uso da porta USB e dos recursos de NFC napágina247

Especificações napágina261 Esta seção lista as especificações gerais da

Glossário na página 271 O glossário fornece uma lista de termos comuns.

Esta seção auxilia o técnico na preparação e operação inicial da impressora.

Esta seção auxilia na configuração e ajuste da impressora.

manutenção e limpeza de rotina. Esta seção traz testes de diagnóstico e outras

informações que podem ajudar a otimizar a impressão ou a solucionar problemas com sua impressora.

Esta seção ajudará você a aprender a usar uma porta USB opcional na sua impressora Zebra e a usar o recurso de NFC (Comunicação de campo próximo) da impressora. As informações são apresentadas na forma de exercícios com alguns comandos SGD listados para usuários avançados.

impressora, de impressão, de fita e de papel.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Introdução

Esta seção apresenta uma visão geral abrangente da impressora e de seus componentes.

Sumário

Opções da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Interfaces de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Componentes da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Painel de controle padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Navegação pelas telas do visor padrão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Visor ocioso, menu Início e menus do usuário no visor padrão. . . . . . . . . . . . . . . . . . 21

Visão geral sobre a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Quando usar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Lado revestido da fita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

1/5/21 P1095460-04PTBR

Introdução

8 9

Componentes da impressora

Observação • Alguns componentes estão destacados em azul claro nas ilustrações deste

manual, para maior ênfase ou clareza.

A Figura 1 mostra os componentes dentro do compartimento de mídia em uma impressora padrão. Dependendo do modelo da impressora e das opções instaladas, a impressora pode parecer ligeiramente diferente. Os componentes etiquetados são mencionados nos procedimentos neste manual.

Figura 1 • Componentes da impressora

Porta de mídia

Botões de alternância da pressão do cabeçote

Visor do painel de controle

Conjunto do cabeçote de impressão

Painel de controle

Rolo de impressão

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Alavanca de abertura do cabeçote de

impressão Bobina de recolhimento de fita

Bobina de suprimento de fita

Conjunto oscilante de mídia

Guia de suprimento de mídia

Haste de fornecimento de mídia

Opções da impressora

As opções da impressora disponíveis são mostradas na Figura 2. Para obter informações sobre os modos de impressão que podem ser usados com as opções da impressora, consulte

Selecionar o modo Imprimir napágina29.

Figura 2 • Opções da impressora

Introdução

Opções da impressora

Destacar (padrão)

Opção cortador

Opção Rebobinar definida para o modo Remover

Opção Rebobinar definida para o modo Rebobinar

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Introdução

Interfaces de comunicação

Os conectores da interface de comunicação disponíveis são mostrados na Figura 3. É possível que sua impressora não tenha todas as conexões exibidas aqui, e uma opção de servidor de impressão sem fio ZebraNet também pode estar presente na sua impressora. Você pode enviar formatos de etiqueta à impressora por meio de qualquer interface de comunicação que esteja disponível na impressora.

• Para obter informações mais detalhadas sobre os tipos de conexões disponíveis, consulte

Especificações da interface de comunicação napágina262.

• Para obter instruções de quando e como conectar o computador a uma ou mais dessas

interfaces de comunicação, consulte Instalar o driver da impressora e conectar a

impressora ao computador napágina65.

Figura 3 • Localização das interfaces de comunicação

Porta paralela Servidor de impressão Ethernet com fio

interno Porta serial

Porta USB

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Cabos de dados

Você deve fornecer todos os cabos de dados para seu equipamento. Recomenda-se usar braçadeiras de alívio de tensão do cabo.

Os cabos Ethernet não requerem blindagem, mas todos os outros cabos devem ser totalmente blindados e ligados a conectores de metal ou metalizados. Cabos de dados não blindados podem aumentar as emissões de radiação acima dos limites permitidos pela regulamentação.

Para minimizar a recepção de ruído elétrico no cabo:

• Mantenha os cabos de dados o mais curtos possível.

• Não aperte demais os cabos de dados e os cabos de alimentação.

• Não amarre os cabos de dados nos condutores dos fios elétricos.

Introdução

Interfaces de comunicação

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Introdução

1 2 3 4 5

Figura 4 • Painel de controle

Luz STATUS Essas luzes indicadoras

mostram o status atual da impressora. Para obter mais informações, consulte Luzes

indicadoras na página 230.

Luz PAUSE (PAUSAR)

Luz DATA (DADOS)

Luz SUPPLIES (SUPRIMENTOS)

Luz NETWORK (REDE)

O visor mostra o status atual da impressora e permite que o usuário navegue pelo sistema de menus.

Botão SELECIONAR DA DIREITA

Esses botões executam os comandos exibidos diretamente acima deles no visor.

Botão SELECIONAR DA ESQUERDA

O botão SETA PARA CIMA muda os valores do parâmetro. É usado, em geral, para aumentar um valor ou rolar por opções.

O botão OK seleciona ou confirma o que é exibido no visor.

O botão SETA PARA A ESQUERDA, que está ativo somente no sistema de menus, navega para a esquerda.

O botão SETA PARA A DIREITA, que está ativo somente no sistema de menus, navega para a direita.

O botão SETA PARA BAIXO muda os valores do parâmetro. Em geral, é usado para diminuir um valor ou rolar por opções.

O botão PAUSAR inicia ou interrompe a operação da impressora quando pressionado.

O botão AVANÇAR força a impressora a avançar uma etiqueta em branco sempre que é pressionado.

O botão CANCELAR cancela o formato da etiqueta quando a impressora está em pausa.

• Pressione uma vez para cancelar o próximo

formato de etiqueta.

• Mantenha pressionado por 2 segundos para

cancelar todos os formatos de etiqueta.

14 15 16

Painel de controle padrão

O painel de controle padrão indica o status atual da impressora e permite ao usuário controlar a operação básica da impressora. Um painel de controle opcional, colorido e sensível ao toque, pode ser adquirido. Por funcionar de maneira diferente, ele é documentado em um Guia do usuário separado.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Navegação pelas telas do visor padrão

CONFIGURAÇÕES do ícone do menu

CONFIGURAÇÕES do ícone do menu destacado

A Ta bela 1 mostra o seguinte:

• as opções disponíveis para navegar pelas telas no visor do painel de controle.

• como selecionar ou modificar os itens exibidos no visor

Tabela 1 • Navegação

Visor ocioso

Introdução

Painel de controle padrão

No visor ocioso (Figura 5 na página 21), pressione o botão

SELECIONAR DA ESQUERDA para ir para o menu Início da

impressora (Figura 6 na página 21).

Menu Início

Para mover de um ícone a outro no menu Início, pressione qualquer uma das

SETAS.

Quando um ícone é selecionado, as cores são invertidas para destacá-lo.

Para selecionar o ícone do menu e acessá-lo, pressione

OK.

Pressione

ESQUERDA

SELECIONAR DA

para sair do menu Início e voltar para o visor ocioso. Automaticamente a impressora volta ao visor ocioso após 15 segundos de inatividade do menu Início.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Introdução

Painel de controle padrão

Menus do usuário

Tabela 1 • Navegação (continuação)

Pressione SELECIONAR DA ESQUERDA para voltar ao menu Início. Automaticamente a impressora volta ao menu Início após 15 segundos de inatividade do menu do usuário.

Para percorrer pelos itens no menu do usuário, pressione a

Atalhos de menu

SETA ESQUERDA ou SETA DIREITA.

▲ e ▼ indicam que um valor pode ser alterado. Qualquer alteração efetuada pode ser salva imediatamente.

Pressione

SETA PARA CIMA ou SETA PARA BAIXO

para percorrer pelos valores aceitos.

Uma palavra no canto inferior direito do visor indica a ação disponível.

Pressione

OK ou SELECIONAR DA DIREITA para

executar a ação exibida.

Para seguir para o próximo menu do usuário a partir de um atalho do menu, pressione

SELECIONAR DA DIREITA para selecionar GO (IR).

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

OK ou pressione

Para continuar a navegar no mesmo menu do usuário, pressione a

SETA ESQUERDA ou a SETA DIREITA.

Introdução

Painel de controle padrão

Visor ocioso, menu Início e menus do usuário no visor padrão

O painel de controle da impressora inclui um visor, onde é exibido o status da impressora ou para alterar os parâmetros de sua operação. Nesta seção, é possível aprender como navegar através do sistema de menus da impressora e alterar os valores dos itens do menu.

Visor ocioso Após a conclusão da sequência de inicialização, a impressora se move para visor ocioso (Figura 5). A impressora exibe a versão atual de firmware e seu endereço IP.

Figura 5 • Visor ocioso

Status atual da impressora

A versão de firmware da impressora (linha

superior) e seu endereço IP (linha inferior) Atalho do menu Início

Menu Início Use o menu Início (Figura 6) para acessar os parâmetros operacionais da impressora por meio dos oito menus do usuário (consulte Ajustar as configurações da

impressora na página 104). Clique em qualquer ícone da Figura 6 para acessar as descrições

dos itens desse menu do usuário.

Figura 6 • Menu Início

Saia e volte para visor ocioso (Figura 5).

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Introdução

Externo Interno

Visão geral sobre a fita

Uma fita é um filme delgado revestido em um dos lados com cera, resina ou resina de cera, que é transferida para a mídia durante o processo de transferência térmica. A mídia determina se uma fita deve ser usada e qual deve ser a largura dela.

Quando usada, a fita deve ter a mesma largura ou ser mais larga do que a mídia que está sendo usada. Se a fita for mais estreita do que a mídia, as áreas do cabeçote de impressão ficam desprotegidas e sujeitas a desgaste prematuro.

Quando usar a fita

Ao contrário da mídia térmica direta, uma mídia de transferência térmica precisa de fita para imprimir. Para saber se é necessário utilizar fita com um determinado papel, faça um pequeno teste de raspagem.

Para fazer o teste, siga estas etapas:

1. Raspe a superfície de impressão da mídia rapidamente com a unha.

2. Apareceu uma marca preta na mídia?

Se uma marca preta... A mídia é...

Não aparece na mídia Transferência térmica. É necessário usar fita. Aparece na mídia Térmica direta. Não é necessário usar fita.

Lado revestido da fita

A fita pode ser enrolada com o lado revestido para dentro ou para fora (Figura 7). Esta impressora pode ser utilizada somente com fitas revestidas no lado externo.

Caso não saiba ao certo qual dos lados de um rolo de fita é revestido, execute um teste de adesividade ou de raspagem de fita para determinar qual lado é revestido.

Figura 7 • Fita revestida externamente ou internamente

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Teste de adesividade

Se houver etiquetas disponíveis, execute o teste de adesividade para determinar qual lado da fita é revestido. Esse método funciona bem para fitas já instaladas.

Para fazer um teste de adesividade, siga as etapas abaixo:

1. Descole uma etiqueta de seu revestimento.

2. Pressione um dos cantos do lado adesivo da etiqueta contra a superfície externa do rolo de

fita.

3. Remova a etiqueta da fita.

4. Observe o resultado. Há pedaços ou partículas de tinta colados na etiqueta?

Se a tinta da fita... Então...

Adere à etiqueta A fita é revestida no lado externo e pode ser usada

nesta impressora.

Introdução

Visão geral sobre a fita

Não aderiu à etiqueta A fita é revestida no lado interno e não pode ser

usada nesta impressora. Para verificar o resultado, repita o teste na outra

superfície do rolo de fita.

Teste de raspagem de fita

Quando não houver fitas disponíveis, faça o teste de raspagem de fita.

Para fazer um teste de raspagem de fita, execute estas etapas:

1. Desenrole um pequeno pedaço da fita.

2. Coloque a parte desenrolada da fita em um pedaço de papel, com a superfície externa da

fita em contato com o papel.

3. Raspe a superfície interna da fita desenrolada com a unha.

4. Levante a fita do papel.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Introdução

Visão geral sobre a fita

5. Observe o resultado. A fita deixou uma marca no papel?

Se a fita... Então...

Deixou uma marca no papel

Não deixou uma marca no papel

A fita é revestida no lado externo e pode ser usada nesta impressora.

A fita é revestida no lado interno e não pode ser usada nesta impressora.

Para verificar o resultado, repita o teste na outra superfície do rolo de fita.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da

impressora

Esta seção auxilia o técnico na preparação e operação inicial da impressora.

Sumário

Manuseio da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Desembalar e inspecionar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Armazenar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Fazer a manutenção da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Transportar a impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Selecione um local para a impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Selecionar o modo Imprimir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Carregar a mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Inserir a mídia na impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Modo Destacar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Modo Remover ou Modo Aplicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Modo Rebobinar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Modo Cortador ou Modo Corte demorado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Carregar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Instalar o driver da impressora e conectar a impressora ao computador . . . . . . . . . . . . 65

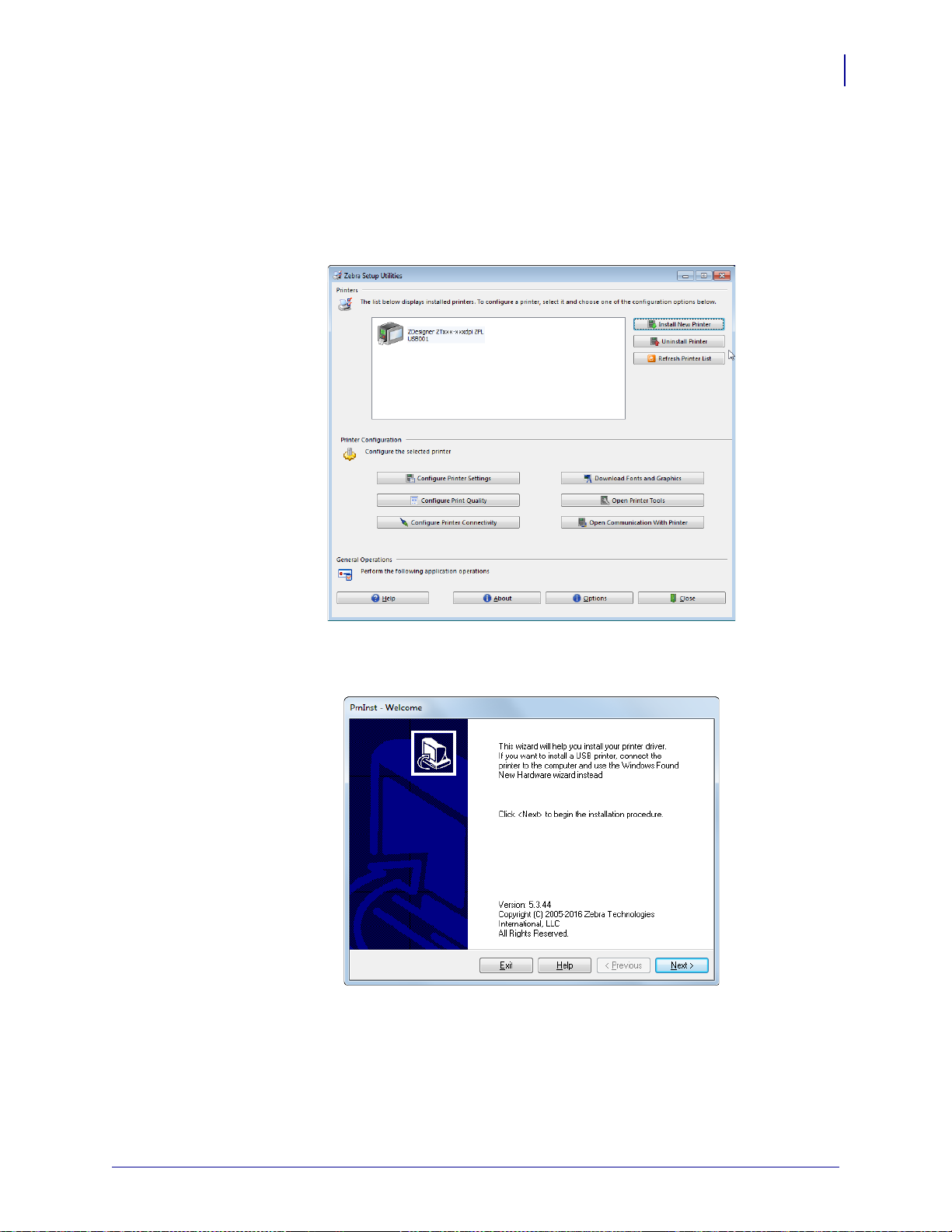

Instalar o programa Zebra Setup Utilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Conectar um computador à porta USB da impressora . . . . . . . . . . . . . . . . . . . . . . . . 74

Conectar um computador à porta serial ou paralela da impressora . . . . . . . . . . . . . . 78

Conectar-se à sua rede por meio da porta Ethernet da impressora . . . . . . . . . . . . . . 86

Conectar a impressora à sua rede sem fio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Imprimir uma etiqueta de teste e fazer ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

1/5/21 P1095460-04PTBR

Configuração e operação da impressora

Manuseio da impressora

Esta seção descreve como manusear a impressora.

Desembalar e inspecionar a impressora

Ao receber a impressora, desembale-a imediatamente e inspecione se houve danos durante o transporte.

• Guarde todos os materiais de embalagem.

• Verifique se não há danos em nenhuma superfície externa.

• Levante a porta de mídia e inspecione o compartimento de mídia para observar se os componentes foram danificados.

Caso descubra danos ocorridos durante o transporte após a inspeção:

• Notifique imediatamente a empresa transportadora e envie um relatório dos danos.

• Guarde todo o material de embalagem para a inspeção da empresa transportadora.

• Notifique o revendedor autorizado de Zebra.

Importante • A Zebra Technologies não se responsabiliza por danos ocorridos durante o

transporte do equipamento e não arcará com as despesas com o reparo desses danos nos termos da garantia.

Armazenar a impressora

Caso não utilize a impressora imediatamente, embale-a novamente com o material original. É possível armazenar a impressora nas seguintes condições:

• Temperatura: -40 °C a 60 °C (-40 °F a 140 °F)

• Umidade relativa: 5% a 85% sem condensação

Fazer a manutenção da impressora

Se tiver um problema ao usar a impressora, fale com o técnico ou com o suporte para sistemas da sua instalação. Se houver um problema com a impressora, eles entrarão em contato com a Central de atendimento global ao cliente Zebra em: http://www.zebra.com/support.

Ao falar com o Atendimento global ao cliente Zebra, tenha as seguintes informações em mãos:

• Número de série da unidade

• Número do modelo ou nome do produto

• Número da versão do firmware

A Zebra atende aos chamados via e-mail, telefone ou faz dentro dos horários definidos nos contratos de serviço. Se o problema não puder ser resolvido pelo Atendimento global ao cliente Zebra, pode ser necessário devolver seu equipamento para a manutenção e você receberá orientações específicas.

Se tiver adquirido seu produto de um parceiro de negócios da Zebra, fale com esse parceiro para obter suporte.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Transportar a impressora

A Zebra não é responsável por nenhum dano ocorrido durante o transporte, caso uma embalagem de transporte aprovada não seja usada. O transporte inadequado das unidades pode anular a garantia.

Se precisar transportar a impressora:

Configuração e operação da impressora

Manuseio da impressora

• Desligue (

O) a impressora e desconecte todos os cabos.

• Remova todas as mídias, fitas ou objetos soltos do interior da impressora.

• Feche o cabeçote de impressão.

• Embale a impressora cuidadosamente na embalagem original ou em uma embalagem alternativa adequada para evitar danos durante o transporte. Uma embalagem de transporte pode ser adquirida da Zebra se a original foi perdida ou destruída.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Selecione um local para a impressora

Selecione um local para a impressora que atenda às seguintes condições:

• Superfície: A superfície onde a impressora estará localizada deve ser sólida, nivelada, dimensionada e resistente o suficiente para suportar a impressora.

• Espaço: A área onde a impressora estará localizada deve incluir espaço suficiente para ventilação e acesso aos componentes e conectores da impressora. Para que haja ventilação e refrigeração adequadas, deixe um espaço livre em todos os lados da impressora.

Cuidado • Não coloque nenhum material de acolchoamento ou forro atrás ou embaixo

da impressora, pois isso restringe o fluxo de ar e pode provocar o superaquecimento da impressora.

• Alimentação: A impressora deve estar dentro do alcance de uma tomada adequada que possa ser acessada com facilidade.

• Interfaces de comunicação de dados: A impressora deve estar dentro do alcance da WLAN (se aplicável) ou dentro de um alcance aceitável para que outros conectores alcancem a fonte de dados (normalmente um computador). Para obter mais informações sobre os comprimentos máximos do cabo e configuração, consulte as Especificações

gerais napágina262.

• Condições operacionais: A impressora foi projetada para funcionar em diversas condições elétricas e ambientais, incluindo pisos de fábricas ou depósitos comerciais. A

Tabel a 2 mostra os requisitos de temperatura e umidade relativa para a impressora durante

a operação.

Tabela 2 • Temperatura e umidade de operação

Modo Temperatura Umidade relativa

Transferência térmica 5 a 40°C (40 a 104°F) 20 a 85% sem condensação Térmica direta 0 a 40°C (32 a 104°F)

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Selecionar o modo Imprimir

Utilize o modo Imprimir que corresponde à mídia que está sendo usada e às opções disponíveis da impressora. O curso da mídia é o mesmo para rolo e mídia sanfonada. Para configurar a impressora para usar um modo Imprimir disponível, consulte IMPRIMIR

na página 112.

Tabela 3 • Modos de impressão e opções da impressora

Modo Imprimir Descrição

DESTACAR Este modo (padrão) pode ser utilizado com qualquer opção da

impressora e com a maioria dos tipos de mídia.

A impressora imprime os formatos de etiqueta conforme os recebe. O operador da impressora pode destacar as etiquetas impressas a qualquer momento após a impressão.

REMOVER Este modo poderá ser utilizado se a impressora tiver uma opção de

rebobinamento.

A impressora remove a etiqueta do revestimento durante a impressão e, em seguida, faz uma pausa até que a etiqueta seja removida. O forro é enrolado na bobina de rebobinamento, sem utilizar a placa de rebobinamento.

REBOBINAR Este modo poderá ser utilizado apenas se a impressora tiver uma

opção de rebobinamento.

A impressora imprime sem pausas entre as etiquetas. O papel é enrolado em um rolo após a impressão. A placa de rebobinamento é utilizada para evitar que as etiquetas se separem do forro.

CORTADOR Este modo poderá ser utilizado apenas se a impressora tiver uma

opção de cortador.

A impressora faz o corte entre as etiquetas depois que cada uma delas é impressa.

CORTE DEMORADO Este modo poderá ser utilizado apenas se a impressora tiver uma

opção de cortador.

A impressora aguarda um comando ZPL de corte demorado ( antes de cortar a última etiqueta impressa.

REMOVER SEM REVESTIMENTO* * Reservado para uso futuro. REBOBINAR SEM REVESTIMENTO* RASGAR SEM REVESTIMENTO* APLICADOR Este modo deve ser utilizado com uma máquina que aplica etiquetas.

A impressora imprime quando recebe um sinal do aplicador. Consulte a seção Informações ao usuário avançado do Manual de manutenção para obter mais informações sobre a interface do aplicador.

~JK)

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia

Use as instruções desta seção para carregar a mídia em rolo ou sanfonada no modo Imprimir adequado para as suas necessidades.

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

todos os anéis, relógios, colares pendurados, crachás de identificação ou outros objetos de metal que possam tocar no cabeçote de impressão. Não é necessário desligar a impressora ao trabalhar perto de um cabeçote de impressão aberto, mas a Zebra faz essa recomendação por precaução. Se a impressora for desligada, todas as configurações temporárias, como formatos de etiqueta, serão perdidas e deverão ser recarregadas antes de a impressão ser retomada.

Inserir a mídia na impressora

A maioria das ilustrações desta seção mostram a mídia em rolo, pois o caminho de carregamento da mídia é o mesmo tanto para a mídia sanfonada quanto para a mídia em rolo.

Para carregar a mídia, siga estas etapas:

1. Levante a porta de mídia.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Avanço posterior

Avanço inferior

Carregar a mídia

2. Remova e descarte todas as etiquetas ou rótulos que estejam rasgados ou sujos, ou ainda

presos por adesivo ou fita.

3. Insira a mídia sanfonada na impressora.

Rolo de mídia

a. Puxe a guia de suprimento de mídia o máximo

possível.

b. Coloque o rolo de mídia no suporte de

suprimento de mídia. Empurre o rolo para trás o máximo possível.

Mídia sanfonada

a. A mídia sanfonada pode ser armazenada atrás

ou debaixo da impressora. Dependendo de onde a mídia é armazenada, insira a mídia pela parte de trás ou por meio da fenda de acesso inferior.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia

Rolo de mídia (continuação)

c. Deslize a guia de suprimento de mídia até ela

tocar a borda do rolo.

Mídia sanfonada (continuação)

b. Puxe a guia de suprimento de mídia o máximo

possível.

c. Estenda a mídia sobre o suporte de suprimento

de mídia.

d. Deslize a guia de suprimento de mídia até ela

tocar a borda da mídia.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia

4. Em que modo Imprimir a impressora irá operar? (Para obter mais informações sobre o

modo Imprimir, consulte Selecionar o modo Imprimir na página 29).

Se utilizar… Então...

DESTACAR Continue com a Modo Destacar

na página 34.

REMOVER ou APLICADOR Continue com a Modo Remover ou

Modo Aplicador na página 39.

REBOBINAR Continue com a Modo Rebobinar

na página 47.

CORTADOR ou CORTE DEMORADO Continue com a Modo Cortador ou

Modo Corte demorado

na página 55.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Destacar

Modo Destacar

1. Se ainda não o tiver feito, siga as instruções da seção Inserir a mídia na impressora

na página 30.

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

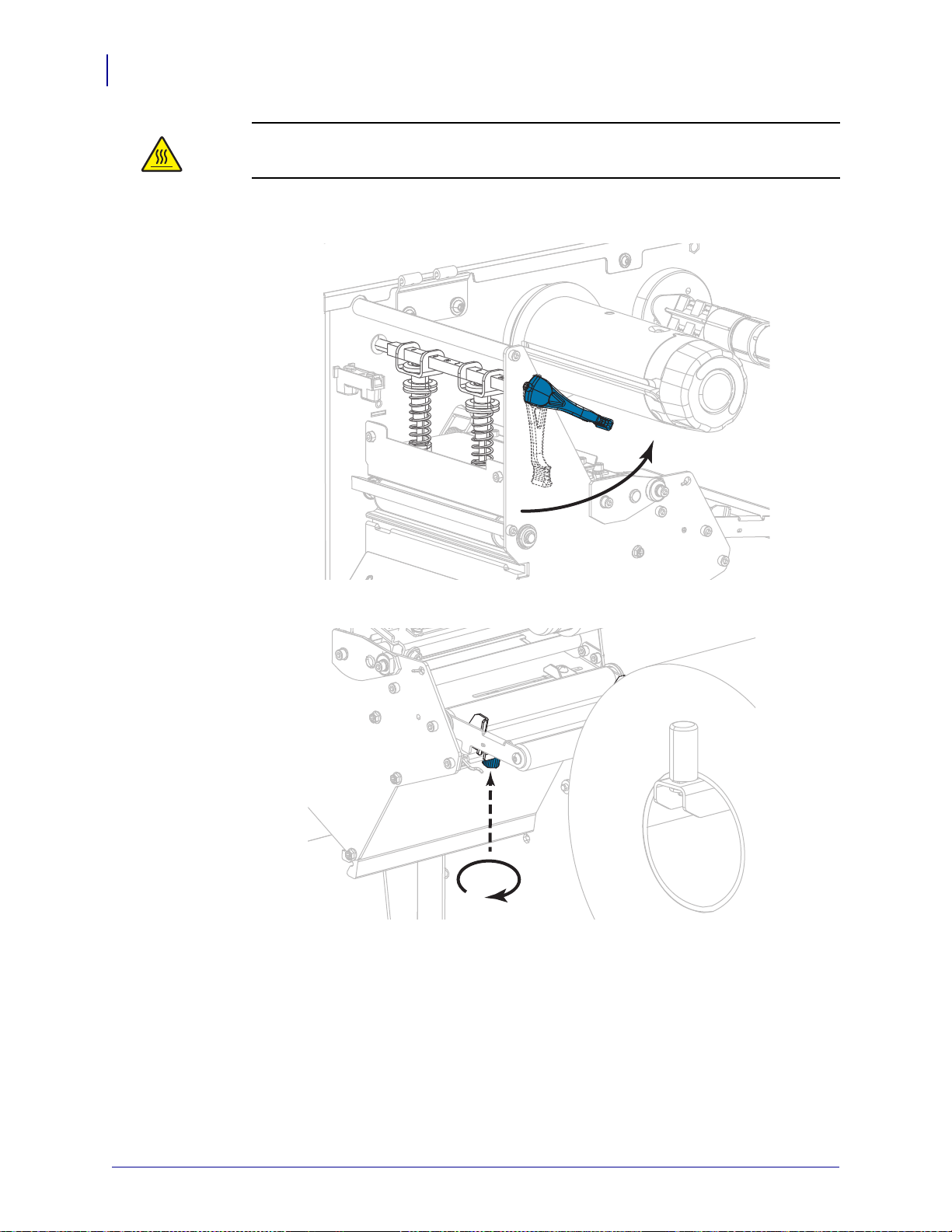

Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote para cima.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia- Modo Destacar

3. Solte o parafuso localizado na parte inferior da guia de mídia externa (1).

4. Deslize a guia de mídia externa totalmente para fora.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Destacar

5. Passe a mídia sob o rolo oscilante da mídia (1), o rolo da guia de mídia (2) e o sensor de

mídia superior (

Importante • Verifique se o papel foi passado sob esses componentes. Caso a mídia seja

passada sobre eles, ela obstrui o sensor de fita e provoca um falso erro SEM FITA.

3).

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Empurre o papel para frente até passar sob o conjunto do cabeçote de impressão (1), sob a placa de encaixe (

2) e, em seguida, sobre o rolo de impressão (3).

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia- Modo Destacar

7. A mídia que você está usando requer fita para impressão? Caso não tenha certeza, consulte

Quando usar a fita napágina22.

Se utilizar… Então...

Mídia térmica direta (não é necessário fita) Continue com a etapa 8. Mídia de transferência térmica (é necessário fita)

a. Carregue fita na impressora se

ainda não tiver feito isso. Consulte Carregar a fita

na página 60.

b. Continue com a etapa 8.

8. Empurre a mídia de volta o máximo possível, e então deslize-a na guia de mídia externa

até que apenas toque a borda da mídia.

9. Aperte o parafuso localizado na parte inferior da guia de mídia externa.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Destacar

10. Gire a alavanca de abertura do cabeçote de impressão para baixo até travar o cabeçote no

lugar.

11. Feche a porta de mídia.

12. Configure a impressora com o modo Imprimir adequado (consulte IMPRIMIR

na página 112).

13. Pressione PAUSAR para sair do modo Pausar e ativar a impressão.

A impressora pode executar a calibração de etiqueta ou avançar uma etiqueta, dependendo da configuração.

14. Para obter melhores resultados, calibre a impressora. Consulte Calibrar a fita e sensores

de mídia napágina177.

15. Se desejar, imprima uma configuração ou outra etiqueta para verificar se a impressora está

pronta para imprimir. (Consulte INFO IMPRESSORA na página 117).

O carregamento da mídia no modo Destacar foi concluído.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Modo Remover ou Modo Aplicador

1. Se ainda não o tiver feito, siga as instruções da seção Inserir a mídia na impressora

na página 30.

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

2. Se necessário, instale a placa de rebobinamento/avanço do revestimento na posição de

remoção, conforme mostrado. Consulte Instalar a placa de rebobinamento/avanço do

revestimento napágina193 para obter instruções.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote para cima.

Solte o parafuso localizado na parte inferior da guia de mídia externa.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

5. Deslize a guia de mídia externa totalmente para fora.

6. Passe a mídia sob o rolo oscilante da mídia (1), o rolo da guia de mídia (2) e o sensor de

mídia superior (

3).

Importante • Verifique se o papel foi passado sob esses componentes. Caso a mídia seja

passada sobre eles, ela obstrui o sensor de fita e provoca um falso erro SEM FITA.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Empurre o papel para frente até passar sob o conjunto do cabeçote de impressão (1), sob a placa de encaixe (

2) e, em seguida, sobre o rolo de impressão (3).

Estenda aproximadamente 500 mm (18 pol.) do papel para fora da impressora. Remova e descarte as etiquetas dessa mídia exposta, deixando apenas o revestimento.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

9. Insira o revestimento atrás da placa de rebobinamento/avanço do revestimento.

10. Se desejado, deslize um rolo sobre a bobina de rebobinamento até ele estar bem ajustado

na placa guia. Um rolo não é necessário para o avanço do revestimento.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

11. Remova o gancho da bobina de rebobinamento.

12. Enrole o revestimento em torno da bobina de rebobinamento, conforme mostrado. Gire a

bobina de rebobinamento várias vezes para apertar o revestimento e remover toda a folga.

13. Reinstale o gancho da bobina sobre o revestimento. Insira a extremidade longa do gancho

no pequeno furo na chapa guia ( da porca de ajuste (

2).

1). Insira a extremidade curta do gancho no furo no centro

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

14. A mídia que você está usando requer fita para impressão? Caso não tenha certeza, consulte

Quando usar a fita napágina22.

Se utilizar… Então...

Mídia térmica direta (não é necessário fita) Continue com a etapa 15. Mídia de transferência térmica (é necessário fita)

a. Carregue fita na impressora se

ainda não tiver feito isso. Consulte Carregar a fita

na página 60.

b. Continue com a etapa 15.

15. Empurre a mídia de volta o máximo possível, e então deslize-a na guia de mídia externa

até que apenas toque a borda da mídia.

16. Aperte o parafuso localizado na parte inferior da guia de mídia externa.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia—Modo Remover ou Modo Aplicador

17. Gire a alavanca de abertura do cabeçote de impressão para baixo até travar o cabeçote no

lugar.

18. Feche a porta de mídia.

19. Configure a impressora no modo Imprimir adequado (para obter mais informações,

consulte IMPRIMIR na página 112).

20. Pressione PAUSAR para sair do modo Pausar e ativar a impressão.

A impressora pode executar a calibração de etiqueta ou avançar uma etiqueta, dependendo da configuração.

21. Para obter melhores resultados, calibre a impressora. Consulte Calibrar a fita e sensores

de mídia napágina177.

22. Se desejar, imprima uma configuração ou outra etiqueta para verificar se a impressora está

pronta para imprimir. (Consulte INFO IMPRESSORA na página 117).

O carregamento da mídia no modo Remover foi concluído.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Modo Rebobinar

1. Se ainda não o tiver feito, siga as instruções da seção Inserir a mídia na impressora

na página 30.

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

2. Se necessário, instale a placa de rebobinamento/avanço do revestimento na posição de

rebobinamento, conforme mostrado. Consulte Instalar a placa de rebobinamento/avanço

do revestimento na página 193 para obter instruções.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

3. Deslize um rolo sobre a bobina de rebobinamento até ele estar bem ajustado na placa guia.

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote para cima.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

5. Solte o parafuso localizado na parte inferior da guia de mídia externa (1).

6. Deslize a guia de mídia externa totalmente para fora.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

7. Passe a mídia sob o rolo oscilante da mídia (1), o rolo da guia de mídia (2) e o sensor de

mídia superior (

Importante • Verifique se o papel foi passado sob esses componentes. Caso a mídia seja

passada sobre eles, ela obstrui o sensor de fita e provoca um falso erro SEM FITA.

3).

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Empurre o papel para frente até passar sob o conjunto do cabeçote de impressão (1), sob a placa de encaixe (

2) e, em seguida, sobre o rolo de impressão (3).

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

9. Estenda aproximadamente 500 mm (18 pol.) do papel para fora da impressora.

10. Insira a mídia sobre a placa de rebobinamento/avanço do revestimento.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

11. Enrole a mídia em torno da bobina de rebobinamento, conforme mostrado. Gire a bobina

de rebobinamento várias vezes para apertar a mídia e remover toda a folga.

12. A mídia que você está usando requer fita para impressão? Caso não tenha certeza, consulte

Quando usar a fita napágina22.

Se utilizar… Então...

Mídia térmica direta (não é necessário fita) Continue com a etapa 13. Mídia de transferência térmica (é necessário fita)

a. Carregue fita na impressora se

ainda não tiver feito isso. Consulte Carregar a fita

na página 60.

b. Continue com a etapa 13.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

13. Empurre a mídia de volta o máximo possível, e então deslize-a na guia de mídia externa

até que apenas toque a borda da mídia.

14. Aperte o parafuso localizado na parte inferior da guia de mídia externa.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia- Modo Rebobinar:

15. Gire a alavanca de abertura do cabeçote de impressão para baixo até travar o cabeçote no

lugar.

16. Feche a porta de mídia.

17. Coloque a impressora em modo Rebobinar (para obter mais informações, consulte

IMPRIMIR napágina112).

18. Pressione PAUSAR para sair do modo Pausar e ativar a impressão.

A impressora pode executar a calibração de etiqueta ou avançar uma etiqueta, dependendo da configuração.

19. Para obter melhores resultados, calibre a impressora. Consulte Calibrar a fita e sensores

de mídia napágina177.

20. Se desejar, imprima uma configuração ou outra etiqueta para verificar se a impressora está

pronta para imprimir. (Consulte INFO IMPRESSORA na página 117).

O carregamento da mídia no modo Rebobinar foi concluído.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Carregar a mídia—Modo Cortador ou Modo Corte demorado

Modo Cortador ou Modo Corte demorado

1. Se ainda não o tiver feito, siga as instruções da seção Inserir a mídia na impressora

na página 30.

Configuração e operação da impressora

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote para cima.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia—Modo Cortador ou Modo Corte demorado

3. Solte o parafuso localizado na parte inferior da guia de mídia externa (1).

4. Deslize a guia de mídia externa totalmente para fora.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia—Modo Cortador ou Modo Corte demorado

5. Passe a mídia sob o rolo oscilante da mídia (1), o rolo da guia de mídia (2) e o sensor de

mídia superior (

3).

Importante • Verifique se o papel foi passado sob esses componentes. Caso a mídia seja

passada sobre eles, ela obstrui o sensor de fita e provoca um falso erro SEM FITA.

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Cuidado • A lâmina do cortador é afiada. Não toque nem passe os dedos na lâmina.

Empurre a mídia para a frente até que passe debaixo do cabeçote de impressão (1), debaixo da placa de encaixe (

2) e através do conjunto do cortador (3).

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a mídia—Modo Cortador ou Modo Corte demorado

7. A mídia que você está usando requer fita para impressão? Caso não tenha certeza, consulte

Quando usar a fita napágina22.

Se utilizar… Então...

Mídia térmica direta (não é necessário fita) Continue com a etapa 8. Mídia de transferência térmica (é necessário fita)

8. Empurre a mídia de volta o máximo possível, e então deslize-a na guia de mídia externa

até que apenas toque a borda da mídia.

a. Carregue fita na impressora se

ainda não tiver feito isso. Consulte Carregar a fita

na página 60.

b. Continue com a etapa 8.

9. Aperte o parafuso localizado na parte inferior da guia de mídia externa.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a mídia—Modo Cortador ou Modo Corte demorado

10. Gire a alavanca de abertura do cabeçote de impressão para baixo até travar o cabeçote no

lugar.

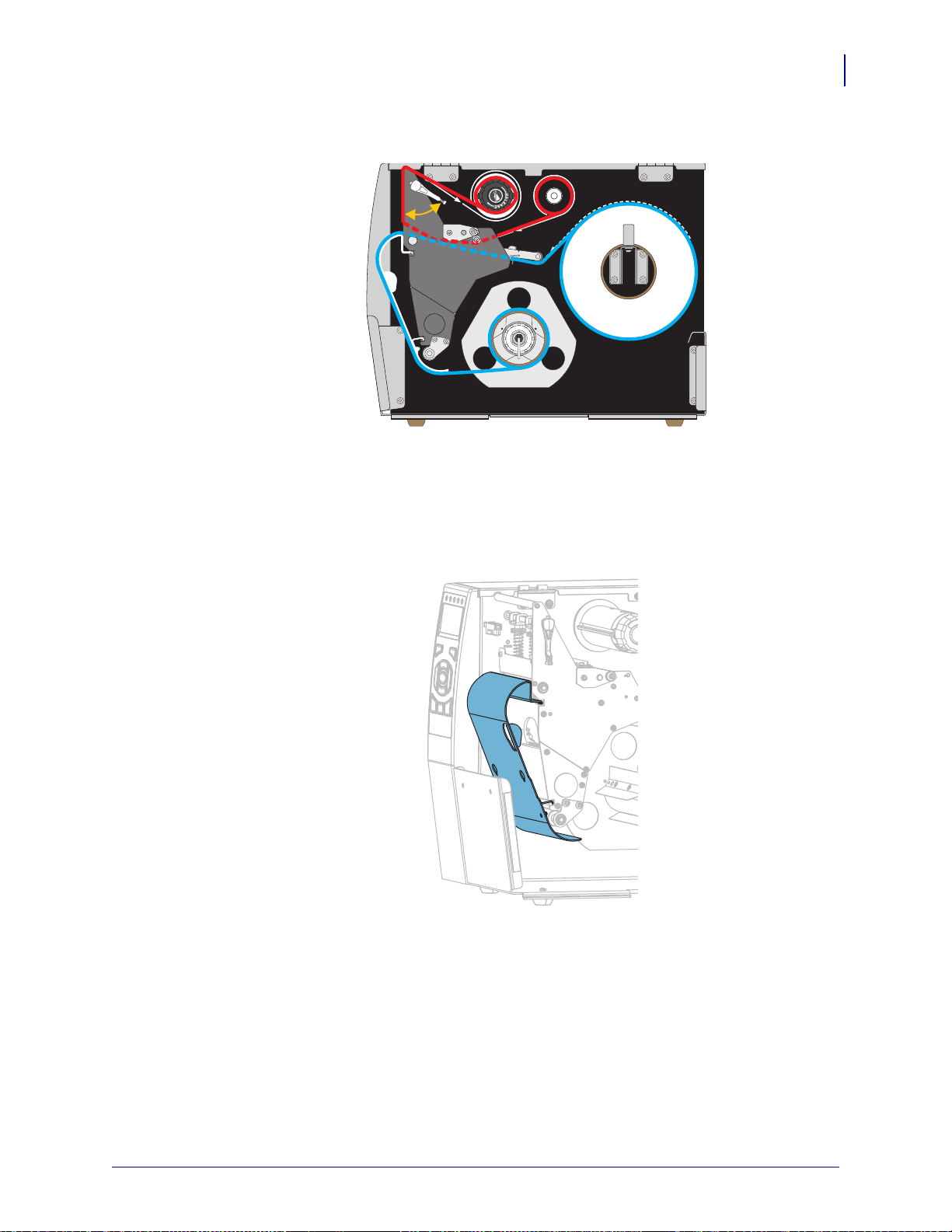

11. Feche a porta de mídia.

12. Configure a impressora no modo Imprimir adequado (para obter mais informações,

consulte IMPRIMIR na página 112).

13. Pressione PAUSAR para sair do modo Pausar e ativar a impressão.

A impressora pode executar a calibração de etiqueta ou avançar uma etiqueta, dependendo da configuração.

14. Para obter melhores resultados, calibre a impressora. Consulte Calibrar a fita e sensores

de mídia napágina177.

15. Se desejar, imprima uma configuração ou outra etiqueta para verificar se a impressora está

pronta para imprimir. (Consulte INFO IMPRESSORA na página 117).

O carregamento da mídia no modo Cortador foi concluído.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a fita

Observação • Esta seção se aplica apenas às impressoras que possuem a opção de

transferência térmica instalada.

A fita é utilizada somente com etiquetas de transferência térmica. Para etiquetas térmicas diretas, não carregue a fita na impressora. Para saber se é necessário utilizar a fita com uma determinada mídia, consulte Quando usar a fita napágina22.

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

Importante • Para proteger o cabeçote de impressão de desgaste, use fitas que sejam mais

largas do que a mídia. A fita deve ser revestida no lado externo.

Para carregar a fita, siga as etapas abaixo:

1. Levante a porta de mídia.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a fita

Cuidado • O cabeçote pode estar quente e causar queimaduras graves. Deixe-o

esfriar.

Abra o conjunto do cabeçote de impressão girando a alavanca de abertura do cabeçote para cima.

Alinhe os segmentos da bobina de suprimento de fita.

4. Coloque o rolo de fita na bobina de suprimento de fita com a extremidade solta da fita

desenrolando como mostrado. Empurre o rolo para trás o máximo possível.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

4 - 6 in.

100 - 150 mm

Carregar a fita

5. Uma guia de fita facilita o carregamento e a remoção da fita. O rolo de fita tem papel ou

algo mais preso na extremidade para servir como guia?

Se... Então...

Sim Continue na próxima etapa. Não

a. Corte ou destaque cerca de 100–150 mm (4–6 pol.) de mídia do rolo.

100 - 150 mm

b. Remova uma etiqueta da faixa de papel.

c. Use essa etiqueta para prender a extremidade da fita na faixa da mídia. A

faixa da mídia funciona como guia de fita.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Carregar a fita

6. Passe a guia de fita sob o rolo da guia de fita (1) e o cabeçote de impressão (2).

7. Passe a guia de fita sobre o rolo de fita superior (1) e, em seguida, sob a bobina de

recolhimento da fita (

2). Embale a guia e a fita ao redor da bobina de recolhimento da fita

como mostrado. Gire a bobina várias vezes para enrolar a fita e remover qualquer folga.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Carregar a fita

8. A mídia já está carregada na impressora?

Se... Então...

Não Continue com Carregar a mídia napágina30 para carregar a mídia na

Sim

impressora.

a. Gire a alavanca de abertura do cabeçote de impressão para baixo

até travar o cabeçote no lugar.

b. Feche a porta de mídia.

c. Se necessário, pressione PAUSAR para ativar a impressão.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

Nesta seção, mostramos como usar o programa Zebra Setup Utilities para preparar um computador com o Microsoft Windows impressora a alguma das interfaces de comunicação de dados. Use esta seção para obter instruções de instalação deste programa se já não tiver feito isso. Você pode conectar a impressora ao computador usando qualquer conexão disponível.

Importante • É preciso usar o programa Zebra Setup Utilities ou o aplicativo Zebra Printer

Setup Utility para dispositivos Android (disponível gratuitamente na Google Play™ em

https://play.google.com/store/apps/details?id=com.zebra.printersetup) antes de conectar a

impressora ao seu computador. Seu computador não instalará os drivers de impressora corretos se você conectar a impressora a ele sem o programa Zebra Setup Utilities ou o aplicativo Zebra Printer Setup Utility.

para o driver da impressora antes de conectar a

Instalar o programa Zebra Setup Utilities

Siga as instruções nesta seção se não tiver o Zebra Setup Utilities (Utilitários de configuração Zebra) instalado no computador ou se quiser atualizar uma versão existente do programa. Não é necessário desinstalar nenhuma versão anterior e nenhum driver de impressora da Zebra para fazê-lo.

Para instalar o programa Zebra Setup Utilities, realize as seguintes etapas:

Faça o download do instalador do Zebra Setup Utilities

1. Visite o site http://www.zebra.com/setup.

A página Zebra Setup Utilities é exibida.

2. Na guia DOWNLOADS, clique em Download na opção ZEBRA SETUP UTILITIES.

Você é solicitado a ler e aceitar o EULA (Acordo de licença de usuário final).

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

3. Se concordar com os termos do EULA, clique em

ACCEPT AND BEGIN DOWNLOAD NOW (Aceitar e iniciar download agora) Dependendo do navegador, você poderá executar ou salvar o arquivo executável.

Executar o instalador do Zebra Setup Utilities

4. Salve o programa no seu computador. (Opcional se o navegador lhe der a opção de

executar o programa em vez de salvá-lo.)

5. Inicie o arquivo executável. Se o computador solicitar permissão para executar o arquivo,

clique no botão apropriado para permitir que ele seja executado. O que o computador exibe a seguir depende de o Zebra Setup Utilities estar instalado ou

não. Siga as instruções com base no que o computador solicitar.

Se o computador...

Ainda não tiver o Zebra Setup Utilities instalado

Então...

a. O assistente do InstallAware - Zebra Setup Utilities exibe o seguinte.

b. Vá para Novas instalações do Zebra Setup Utilities na página 67.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

Se o computador...

Já tiver o Zebra Setup Utilities instalado

Novas instalações do Zebra Setup Utilities

Então...

a. O assistente do InstallAware - Zebra Setup Utilities exibe o seguinte.

b. Vá para Atualizar instalações existentes do Zebra Setup Utilities

na página 69.

6. Clique em "Next" (Avançar).

Você é solicitado novamente a ler e aceitar o EULA (Acordo de licença de usuário final).

7. Se concordar com os termos do EULA, marque a caixa que diz

I accept the terms of the license agreement (Aceito os termos do acordo de licença)

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

8. Clique em "Next" (Avançar).

Você é solicitado a selecionar onde os arquivos serão instalados.

9. Altere a pasta de destino, se necessário, e clique em Next (Avançar).

Você é solicitado a selecionar um local para os atalhos do programa.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

10. Altere o local, se desejar, e clique em Next (Avançar).

Você é solicitado a concluir o assistente do InstallAware.

11. Passe para Continuar com instalações novas ou atualizadas napágina70.

Atualizar instalações existentes do Zebra Setup Utilities

12. Clique em "Next" (Avançar).

Você é solicitado a escolher os recursos que gostaria de instalar.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

13. Clique em "Next" (Avançar).

Você é solicitado a concluir o assistente do InstallAware.

Continuar com instalações novas ou atualizadas

14. Clique em "Next" (Avançar).

A instalação começa.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

Durante a instalação, são apresentadas informações sobre os drivers.

15. Leia as informações e marque a caixa que diz

"I have read the information above" (Li as informações acima).

16. Clique em "Next" (Avançar).

Você verá as opções que podem ocorrer quando o assistente sair da instalação.

17. Marque a caixa que diz "Run Zebra Setup Utilities now" (Executar o Zebra Setup Utilities

agora).

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

18. Clique em "Finish" (Concluir).

O que o computador exibe a seguir varia, dependendo se já existe algum driver da impressora Zebra instalado no computador. Siga as instruções com base no que o computador exibir.

Se o computador... Então...

Ainda não tiver nenhum driver da impressora Zebra instalado

O System Prepare Wizard (Assistente de preparação do sistema) é exibido.

Para se conectar via...

Então...

Porta USB Continue com a Conectar um computador à porta USB da

impressora napágina74.

Porta serial ou paralela opcional

Continue com a Conectar um computador à porta serial ou

paralela da impressora napágina78.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Se o computador... Então...

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador

Já tive r alg um d riv er da impressora Zebra instalado

A tela Zebra Setup Utilities é exibida.

Para se conectar via...

Então...

Porta USB Continue com a Conectar a impressora a uma porta USB no

computador na página 75.

Porta serial ou paralela opcional

Continue com a Adição de uma impressora na tela

Utilitários de configuração Zebra na página 81.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—USB

Conectar um computador à porta USB da impressora

Execute as etapas desta seção somente após instalar o programa Zebra Setup Utilities. Se necessário, execute as etapas em Instalar o programa Zebra Setup Utilities napágina65 antes de continuar.

Importante • É necessário instalar o programa Zebra Setup Utilities (Utilitários de

configuração Zebra) antes de conectar a impressora ao computador. Seu computador não instalará os drivers de impressora corretos se você conectar a impressora a ele sem o programa Zebra Setup Utilities.

Cuidado • Verifique se a impressora está desligada (O) antes de conectar os cabos de

comunicação de dados. Conectar um cabo de comunicação de dados enquanto estiver ligada (

Para conectar a impressora ao computador via USB, execute estas etapas:

Executar o System Prepare Wizard

I) pode danificar a impressora.

Se estiver na tela Zebra Setup Utilities, não é necessário fazer esta seção. Continue com a

Conectar a impressora a uma porta USB no computador na página 75.

Na primeira vez que instalar o programa Zebra Setup Utilities e os drivers da impressora, aparece um aviso para seguir o System Prepare Wizard (Assistente de preparação do sistema).

Figura 8 • Assistente de preparação do sistema

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—USB

1. Clique em "Next" (Avançar).

O System Prepare Wizard (Assistente de preparação do sistema) solicita que você conecte a impressora à porta USB do computador.

2. Clique em "Finish" (Concluir).

A tela Zebra Setup Utilities é exibida.

Conectar a impressora a uma porta USB no computador

Execute as etapas nesta seção apenas quando o System Prepare Wizard (Assistente de preparação do sistema) solicitar ou após abrir o programa Zebra Setup Utilities (Utilitários de configuração Zebra). Se necessário, execute as etapas em Instalar o programa Zebra Setup

Utilities na página 65 antes de continuar.

Figura 9 • Tela Zebra Setup Utilities

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

100 – 240 VAC

50 – 60 Hz

100-240 V CA

50-60 Hz

Instalar o driver da impressora e conectar a impressora ao computador—USB

3. Conecte uma extremidade do cabo USB à porta USB da impressora e a outra extremidade

ao seu computador.

4. Conecte a fêmea do cabo CA no conector de força CA na parte traseira da impressora.

5. Conecte a extremidade macho do cabo de alimentação CA a uma tomada elétrica

adequada.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—USB

6. Ligue (I) a impressora.

Quando inicializar a impressora, o computador conclui a instalação do driver e reconhece a impressora.

A instalação para a conexão USB está concluída.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

Conectar um computador à porta serial ou paralela da impressora

Execute as etapas desta seção somente após instalar o programa Zebra Setup Utilities. Se necessário, execute as etapas em Instalar o programa Zebra Setup Utilities napágina65 antes de continuar.

Importante • É necessário instalar o programa Zebra Setup Utilities (Utilitários de

Cuidado • Verifique se a impressora está desligada (O) antes de conectar os cabos de

comunicação de dados. Conectar um cabo de comunicação de dados enquanto estiver ligada (

Para conectar a impressora ao computador via USB, execute estas etapas:

Se estiver na tela Zebra Setup Utilities, não é necessário fazer esta seção. Continue com a

Adição de uma impressora na tela Utilitários de configuração Zebra na página 81.

I) pode danificar a impressora.

Executar o System Prepare Wizard

Na primeira vez que instalar o programa Zebra Setup Utilities e os drivers da impressora, aparece um aviso para seguir o System Prepare Wizard (Assistente de preparação do sistema).

Figura 10 • Assistente de preparação do sistema

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

1. Selecione "Other computer ports (Parallel Port, Serial Port, TCP-IP Port, ...)" (Outras

portas do computador [porta paralela, porta serial, porta TCP-IP...]) e clique em "Next" (Avançar).

O novo assistente da impressora solicita que você inicie o procedimento de instalação.

2. Clique em "Finish" (Concluir).

O assistente do driver da impressora é exibido.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

3. Clique em "Next" (Avançar).

Você é solicitado a selecionar uma opção de instalação.

4. Continue com a passo 6 na página 82.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

Adição de uma impressora na tela Utilitários de configuração Zebra

Figura 11 • Tela Zebra Setup Utilities

5. Na tela Zebra Setup Utilities, clique em "Install New Printer" (Instalar nova impressora).

Você é solicitado a selecionar uma opção de instalação.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

6. Clique em "Install Printer" (Instalar impressora).

Você é solicitado a selecionar um tipo de impressora.

7. Selecione o modelo e a resolução da impressora.

O modelo e a resolução estão em um adesivo de número de peça da impressora, geralmente localizado abaixo da bobina de mídia. As informações estarão no seguinte formato:

Part Number: XXXXXxY – xxxxxxxx

em que

XXXXX = o modelo da impressora Y = a resolução da impressora (2 = 203 dpi, 3 = 300 dpi)

Por exemplo, no número de peça ZT510x3 – xxxxxxxx

ZT510 indica que a impressora é um modelo ZT510 3 indica que a resolução do cabeçote é de 300 dpi

8. Clique em "Next" (Avançar).

Você é solicitado a fornecer um nome para a impressora, a porta à qual a impressora será conectada e o idioma do programa.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

9. Altere o nome da impressora (se desejar) e selecione a porta e o idioma adequados.

10. Clique em "Next" (Avançar).

Você é solicitado a iniciar outros assistentes de configuração.

11. Marque as opções desejadas e clique em "Finish" (Concluir).

O driver da impressora é instalado. Se aparecer um aviso de que outros programas podem ser afetados, clique em "Next" (Avançar).

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Conector serial Conector paralelo

100 – 240 VAC

50 – 60 Hz

100-240 V CA

50-60 Hz

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

Conexão da impressora a uma porta serial ou paralela no computador

12. Conecte um ou ambos os cabos às portas apropriadas na impressora.

13. Conecte a outra extremidade do cabo à porta apropriada no computador.

14. Conecte a fêmea do cabo CA no conector de força CA na parte traseira da impressora.

15. Conecte a extremidade macho do cabo de alimentação CA a uma tomada elétrica

adequada.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Instalar o driver da impressora e conectar a impressora ao computador—Serial ou paralela

16. Ligue (I) a impressora.

A impressora é iniciada.

Configuração da impressora (se necessário)

Configuração e operação da impressora

17. Se necessário, ajuste as configurações de porta da impressora para corresponderem às do

computador. Para obter mais informações, consulte PORTAS napágina105.

A instalação para as conexões serial ou paralela está concluída.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

100 – 240 VAC

50 – 60 Hz

100-240 V CA

50-60 Hz

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

Conectar-se à sua rede por meio da porta Ethernet da impressora

Se quiser utilizar uma conexão de servidor de impressão com fio (Ethernet) pode ser necessário conectar a impressora ao computador usando uma das outras conexões disponíveis. Enquanto a impressora estiver conectada por meio de uma dessas conexões, configure a impressora para se comunicar com a sua rede de área local (LAN) por meio do servidor de impressão com fio da impressora.

Para obter informações adicionais sobre os servidores de impressão Zebra, consulte o ZebraNet Wired and Wireless Print Servers User Guide (Guia do usuário do servidor de impressão com e sem fio ZebraNet). Para fazer download da última versão deste guia, vá para http://www.zebra.com/zt500-

info.

Para conectar a impressora ao computador por meio de um servidor de impressão com fio, execute estas etapas:

1. Instale o Zebra Setup Utilities (Utilitários de configuração Zebra) conforme instruções em

Instalar o programa Zebra Setup Utilities napágina65.

2. Conecte a fêmea do cabo CA no conector de força CA na parte traseira da impressora.

3. Conecte a extremidade macho do cabo de alimentação CA a uma tomada elétrica

adequada.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

4. Ligue (I) a impressora.

A impressora é iniciada.

5. Conecte a impressora a um cabo Ethernet conectado à sua rede.

A impressora tenta se comunicar com a rede. Se tiver êxito, ela preenche o gateway e os valores de sub-rede da sua LAN e obtém um endereço IP. O painel da impressora alterna entre a versão de firmware da impressora e o seu endereço IP.

6. Verifique o painel para ver se um endereço IP foi atribuído à impressora. Consulte END.

IP CONECTADO napágina139.

Se o endereço IP da impressora for Então...

0,0.0,0 ou

000.000.000.000

Continue com a Configuração da

impressora com as suas informações de LAN (se necessário) napágina88.

algum outro valor Continue com a Adição de uma impressora

na tela Utilitários de configuração Zebra na página 89.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

Configuração da impressora com as suas informações de LAN (se necessário)

Se a impressora se conectar à sua rede automaticamente, não é necessário completar esta seção. Continue com a Adição de uma impressora na tela Utilitários de configuração Zebra

na página 89.

7. Conecte a impressora ao computador usando uma porta USB, serial ou paralela opcional,

conforme instruções em Conectar um computador à porta USB da impressora

na página 74 ou Conectar um computador à porta serial ou paralela da impressora na página 78.

8. Ajuste as configurações da impressora a seguir. Você pode alterar os valores por meio do

Zebra Setup Utilities (clique em "Configure Printer Connectivity" [Configurar conectividade da impressora na tela Zebra Setup Utilities]) ou das formas listadas nos links a seguir. Entre em contato com o administrador de rede para obter os valores corretos da sua rede.

• PROTOCOLO IP CON. na página 142 (altere o valor de TODOS para

PERMANENTE)

• GATEWAY CONECT. na página 141 (corresponda ao valor do gateway de sua LAN)

• MÁSC. SUB-R. CON. na página 140 (corresponda ao valor da sub-rede de sua LAN)

• END. IP CONECTADO napágina139 (atribua um endereço IP exclusivo à

impressora)

9. Após definir as configurações do servidor de impressão, redefina a rede para aplicar as

alterações. Consulte REINIC. CARTÃO na página 154.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

Adição de uma impressora na tela Utilitários de configuração Zebra

10. Se necessário, abra o programa Zebra Setup Utilities (Utilitários de configuração Zebra).

A tela Zebra Setup Utilities é exibida.

Figura 12 • Tela Zebra Setup Utilities

11. Clique em "Install New Printer" (Instalar nova impressora).

O assistente do driver da impressora é exibido.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

12. Clique em "Next" (Avançar).

Você é solicitado a selecionar uma opção de instalação.

13. Clique em "Install Printer" (Instalar impressora).

Você é solicitado a selecionar um tipo de impressora.

14. Selecione o modelo e a resolução da impressora.

O modelo e a resolução estão em um adesivo de número de peça da impressora, geralmente localizado abaixo da bobina de mídia. As informações estarão no seguinte formato:

Part Number: XXXXXxY – xxxxxxxx

em que

XXXXX = o modelo da impressora Y = a resolução da impressora (2 = 203 dpi, 3 = 300 dpi)

Por exemplo, no número de peça ZT510x3 – xxxxxxxx

ZT510 indica que a impressora é um modelo ZT510 3 indica que a resolução do cabeçote é de 300 dpi

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

15. Clique em "Next" (Avançar).

Você recebe uma notificação de que a impressora já está instalada.

16. Clique em "Add new Printer" (Adicionar nova impressora).

Você é solicitado a fornecer um nome para a impressora, a porta à qual a impressora será conectada e o idioma do painel da impressora.

17. Clique em "Add Port" (Adicionar porta).

O assistente solicita um nome para a porta e o endereço IP da impressora.

Observação • Se outros aplicativos estiverem abertos, o assistente pode exibir um aviso

de que o driver está sendo bloqueado por algum outro processo. Clique em "Next" (Avançar) para continuar ou "Exit" (Sair) para poder salvar o seu trabalho antes de prosseguir com a instalação.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

18. Dê à porta um nome que você possa reconhecer quando aparecer na lista de portas

disponíveis.

19. Insira o endereço IP da impressora. Pode ser um atribuído automaticamente ou outro que

você tiver especificado manualmente na seção anterior.

20. Clique em "OK".

Um driver da impressora é criado com o nome de porta atribuído. A nova porta da impressora aparece na lista de portas disponíveis.

21. Clique em "Next" (Avançar).

Você é solicitado a iniciar outros assistentes de configuração.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Ethernet

22. Marque as opções desejadas e clique em "Finish" (Concluir).

O driver da impressora é instalado. Se aparecer um aviso de que outros programas podem ser afetados, clique na opção apropriada para continuar.

A instalação para as conexões com fio (Ethernet) está concluída.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Sem fio

Conectar a impressora à sua rede sem fio

Se você quiser utilizar o servidor de impressão sem fio opcional da impressora, será necessário primeiramente conectar a impressora ao computador usando uma das outras conexões disponíveis. Enquanto a impressora estiver conectada por meio de uma dessas conexões, configure a impressora para se comunicar com a sua rede local sem fio (WLAN) por meio do servidor de impressão sem fio.

info.

Para conectar a impressora ao computador por meio de um servidor de impressão sem fio opcional, execute estas etapas:

1. Instale o Zebra Setup Utilities (Utilitários de configuração Zebra) conforme instruções em

Instalar o programa Zebra Setup Utilities napágina65.

2. Conecte a impressora ao computador usando uma porta USB, serial ou paralela opcional,

conforme instruções em Conectar um computador à porta USB da impressora

na página 74 ou Conectar um computador à porta serial ou paralela da impressora na página 78.

3. Ajuste as configurações da impressora a seguir. Você pode alterar os valores por meio do

• PROTOC. IP DE WLAN na página 147 (altere o valor de TODOS para

PERMANENTE)

• GATEWAY DE WLAN napágina146 (corresponda ao valor do gateway de sua

WLAN)

• MÁSC. SUB-R. WLAN na página 145 (corresponda ao valor de sub-rede de sua

WLAN)

• END. IP DE WLAN na página 144 (atribua um endereço IP exclusivo à impressora)

4. Após definir as configurações do servidor de impressão, redefina a rede para aplicar as

alterações. Consulte REINIC. CARTÃO na página 154.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Sem fio

Adição de uma impressora a partir da tela Zebra Setup Utilities

5. Se necessário, abra o programa Zebra Setup Utilities (Utilitários de configuração Zebra).

A tela Zebra Setup Utilities é exibida.

Figura 13 • Tela Zebra Setup Utilities

6. Clique em "Install New Printer" (Instalar nova impressora).

O assistente do driver da impressora é exibido.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Sem fio

7. Clique em "Next" (Avançar).

Você é solicitado a selecionar uma opção de instalação.

8. Clique em "Install Printer" (Instalar impressora).

Você é solicitado a selecionar um tipo de impressora.

9. Selecione o modelo e a resolução da impressora.

O modelo e a resolução estão em um adesivo de número de peça da impressora, geralmente localizado abaixo da bobina de mídia. As informações estarão no seguinte formato:

Part Number: XXXXXxY – xxxxxxxx

em que

XXXXX = o modelo da impressora Y = a resolução da impressora (2 = 203 dpi, 3 = 300 dpi)

Por exemplo, no número de peça ZT510x3 – xxxxxxxx

ZT510 indica que a impressora é um modelo ZT510 3 indica que a resolução do cabeçote é de 300 dpi

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Sem fio

10. Clique em "Next" (Avançar).

Você recebe uma notificação de que a impressora já está instalada.

11. Clique em "Add new Printer" (Adicionar nova impressora).

Você é solicitado a fornecer um nome para a impressora, a porta à qual a impressora será conectada e o idioma do painel da impressora.

12. Clique em "Add Port" (Adicionar porta).

O assistente solicita um nome para a porta e o endereço IP da impressora.

Observação • Se outros aplicativos estiverem abertos, o assistente pode exibir um aviso

de que o driver está sendo bloqueado por algum outro processo. Clique em "Next" (Avançar) para continuar ou "Exit" (Sair) para poder salvar o seu trabalho antes de prosseguir com a instalação.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Sem fio

13. Dê à porta um nome que você possa reconhecer quando aparecer na lista de portas

disponíveis.

14. Insira o endereço IP da impressora. Pode ser um atribuído automaticamente ou outro que

você tiver especificado manualmente na seção anterior.

15. Clique em "OK".

Um driver da impressora é criado com o nome de porta atribuído. A nova porta da impressora aparece na lista de portas disponíveis.

16. Clique em "Next" (Avançar).

Você é solicitado a iniciar outros assistentes de configuração.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21

Configuração e operação da impressora

Instalar o driver da impressora e conectar a impressora ao computador—Sem fio

17. Marque as opções desejadas e clique em "Finish" (Concluir).

O driver da impressora é instalado. Se aparecer um aviso de que outros programas podem ser afetados, clique na opção apropriada para continuar.

A instalação para a comunicação sem fio está concluída.

1/5/21 ZT510 Guia do usuário P1095460-04PTBR

100

Configuração e operação da impressora

Imprimir uma etiqueta de teste e fazer ajustes

Depois de carregar a mídia e a fita (se estiver usando mídia de transferência térmica), de instalar o driver da impressora e de conectar a impressora ao computador, siga as instruções nesta seção para imprimir uma etiqueta de teste. Imprimir esta etiqueta permite ver se sua conexão está funcionando e se alguma configuração da impressora precisa ser ajustada.

Para imprimir uma etiqueta de teste e ajustar a impressora (se necessário), execute as seguintes etapas:

1. Abra os utilitários de configuração Zebra para retornar à tela "Zebra Setup Utilities"

(Utilitários de configuração Zebra).

2. Clique em um dos drivers de impressora disponíveis para a impressora.

3. Clique em "Open Printer Tools" (Abrir ferramentas da impressora).

A janela "Tools" (Ferramentas) exibe os comandos de impressora disponíveis.

P1095460-04PTBR ZT510 Guia do usuário 1/5/21
