Guía de referencia rápida de las impresoras
1
3
4
2
10
9
8
7
6
5
Serie ZT400™
Utilice esta guía para trabajar con su impresora todos los días. Para obtener información más
detallada, consulte la Guía del usuario.
Componentes de la impresora
La Figura 1 muestra los componentes que se encuentran en el interior del compartimiento de
papel de la impresora. Su impresora puede tener un aspecto ligeramente diferente en función
del modelo y las opciones instaladas. Familiarícese con estos componentes antes de continuar
con el procedimiento de configuración de la impresora.

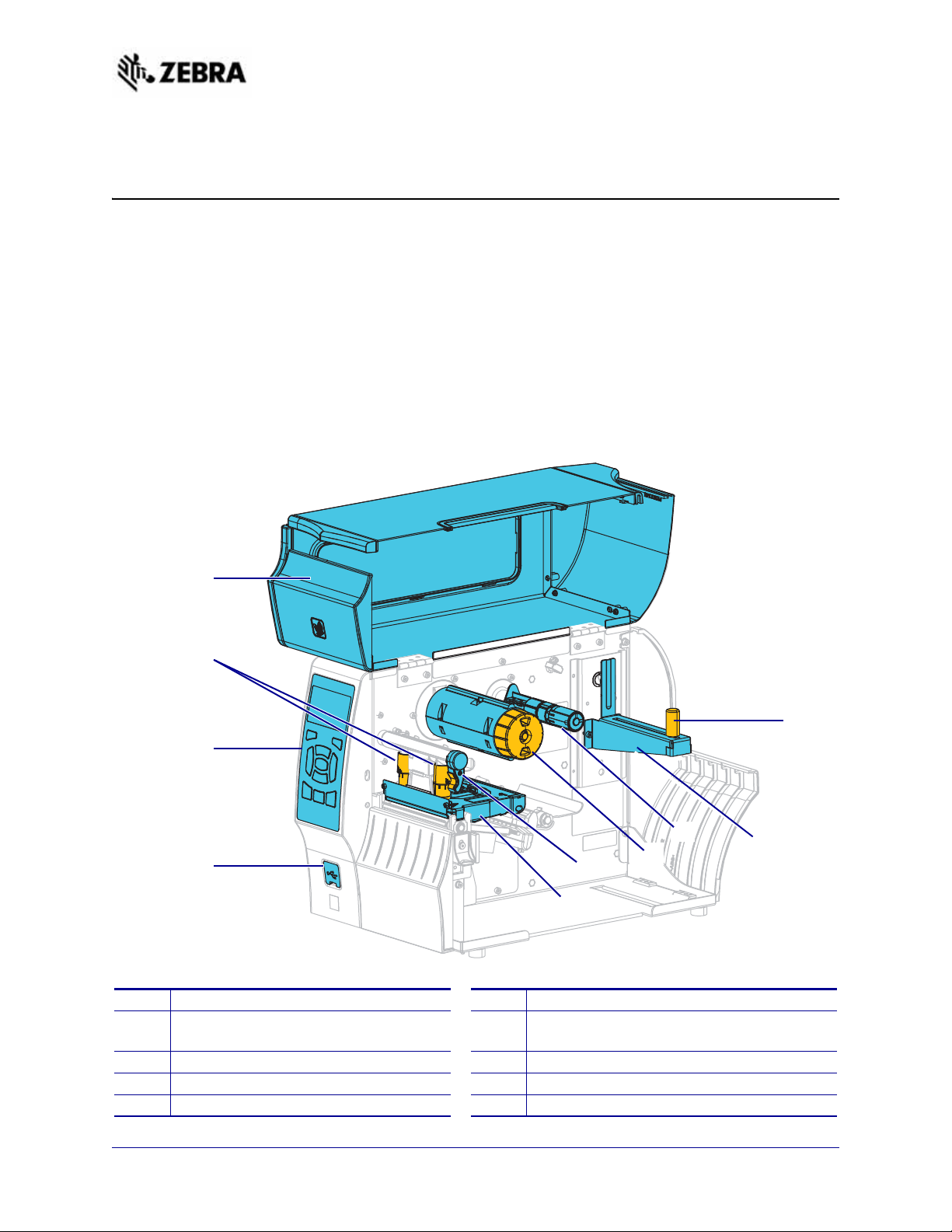

Figura 1 • Componentes de la impresora
Puerta del compartimiento de papel
1
Palancas acodadas de ajuste de la presión
2
6
7
del cabezal de impresión
Panel de control
3
Puerto USB host
4
Conjunto del cabezal de impresión
5
©2015 ZIH Corp y sus afiliadas. Todos los derechos reservados. Zebra y la cabeza de la
cebra estilizada son marcas comerciales de ZIH Corp., registradas en distintas jurisdicciones
de todo el mundo. Todas las otras marcas comerciales son de sus respectivos propietarios.
8
9
10
Palanca de apertura del cabezal de impresión
Rodillo de tensado de la cinta
Rodillo de suministro de cinta
Soporte de suministro de papel
Guía de suministro de papel
P1060608-044
6/1/16
Panel de control
6
13
12
9
8
11
10
1 2 3 4 5
14 15 16
Figura 2 • Panel de control
7
1
Luz de STATUS
(ESTADO)
Estas luces indicadoras
muestran el estado actual
de la impresora. Para
obtener más
información, consulte la
Guía del usuario.
2
Luz de PAUSE
(PAUSA)
3
Luz de DATA
(DATOS)
4
Luz de SUPPLIES
(SUMINISTROS)
5
Luz de NETWORK
(RED)
6
La pantalla muestra el estado actual de la
impresora y le permite al usuario navegar por el
sistema de menús.
7
BOTÓN DE
SELECCIÓN
DERECHO
Estos botones ejecutan
los comandos que se
muestran directamente
encima de ellos en la
pantalla.
8
BOTÓN DE
SELECCIÓN
IZQUIERDO
9
La FLECHA ARRIBA cambia los valores de los
parámetros. Los usos más comunes son aumentar un
valor o desplazarse por las opciones.
10
El botón OK (ACEPTAR) selecciona o confirma
lo que se muestra en la pantalla.
11
La FLECHA A LA IZQUIERDA, que está activa
únicamente en el sistema de menús, navega hacia la
izquierda.
12
La FLECHA A LA DERECHA, que está activa
únicamente en el sistema de menús, navega hacia la
derecha.
13
La FLECHA ABAJO cambia los valores de los
parámetros. Los usos más comunes son disminuir
un valor o desplazarse por las opciones.
14
El botón PAUSE (PAUSA) se presiona para iniciar
o detener el funcionamiento de la impresora.
15
El botón FEED (ALIMENTACIÓN) obliga a la
impresora a que alimente una etiqueta en blanco
cada vez que se lo presiona.
2
Panel de control
El panel de control (Figura 2) indica el estado actual de la impresora y le permite al usuario
controlar la operación básica de la impresora.
P1060608-044 6/1/16
Preparar la impresora para utilizarla
Una vez que ya esté familiarizado con los componentes de la impresora, prepárela para utilizarla.
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.
Precaución • Antes de tocar el cabezal de impresión, descargue cualquier electricidad
estática acumulada tocando el bastidor metálico de la impresora o utilizando una
muñequera y una alfombrilla antiestáticas.
Para configurar la impresora, lleve a cabo los siguientes pasos:
1. Para instalar la impresora, seleccione un lugar que cumpla con las siguientes condiciones:
• La superficie debe ser sólida y de un tamaño y una resistencia suficientes para
sostener la impresora.
• El área debe tener espacio suficiente para facilitar la ventilación y el acceso a los
componentes y los conectores de la impresora.
Preparar la impresora para utilizarla
3
• La impresora debe estar a poca distancia de una toma de alimentación eléctrica
adecuada que sea de fácil acceso.
• La impresora debe estar dentro del rango de su radio WLAN (si corresponde) o dentro
de un rango aceptable para que otros conectores alcancen su fuente de datos
(usualmente, una computadora). Para obtener más información sobre las longitudes
máximas de cable y la configuración, consulte la Guía del usuario.
2. Desempaque e inspeccione la impresora. Si es necesario, informe los daños de envío. Para
obtener más información, consulte la Guía del usuario.
3. Coloque la impresora en el lugar preseleccionado.
4.
Importante • Debe instalar el programa Zebra Setup Utilities (Utilidades de
configuración de Zebra) antes de conectar la impresora a su computadora. Su
computadora no instalará los controladores correctos si usted conecta la impresora sin el
programa Zebra Setup Utilities.
Instale el programa Zebra Setup Utilities desde http://www.zebra.com/setup. Utilice este
programa para instalar los controladores de la impresora en su computadora. Para
obtener instrucciones detalladas, consulte la Guía del usuario.
6/1/16 P1060608-044
Preparar la impresora para utilizarla
4

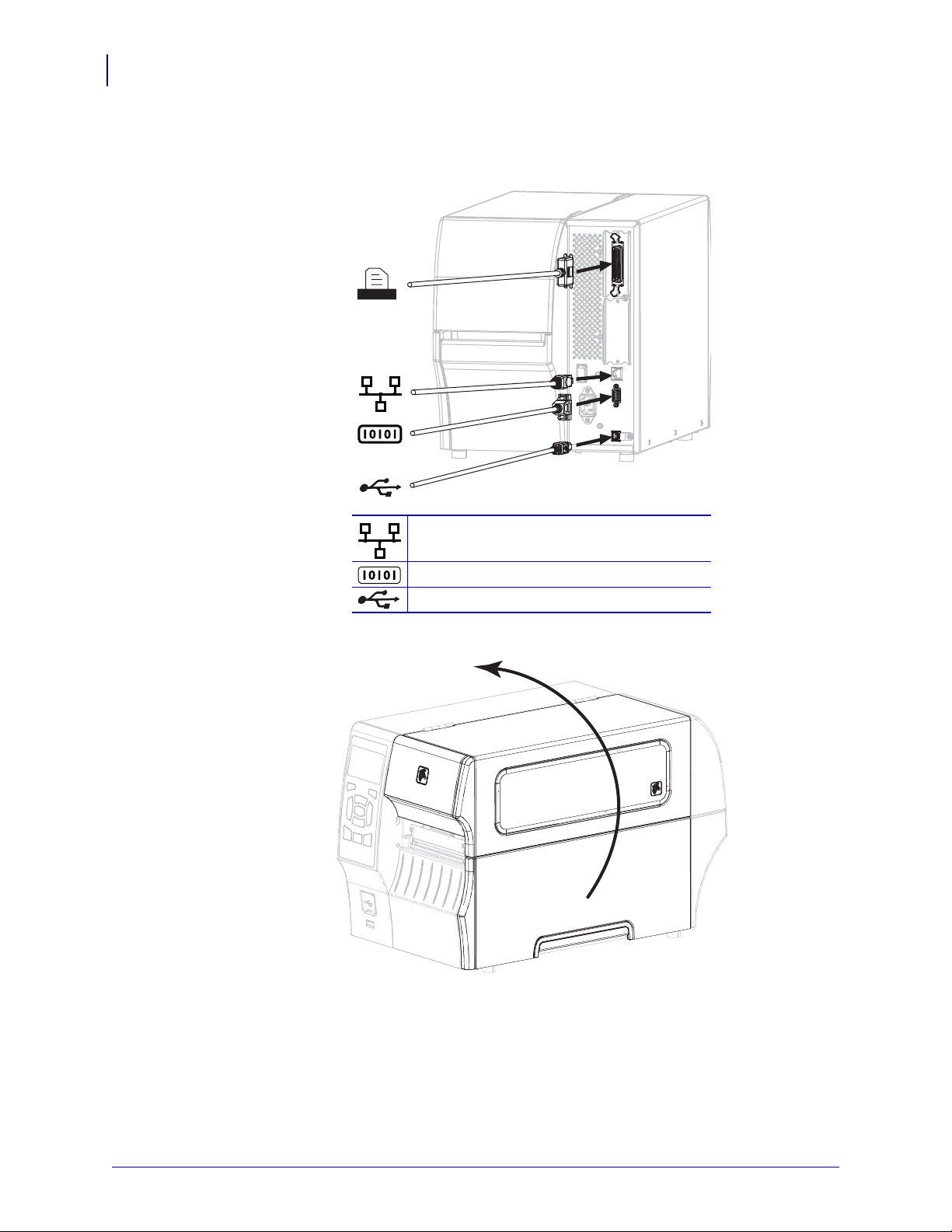

5. Conecte la impresora a una computadora utilizando una o varias de las conexiones
disponibles. A continuación se muestran las conexiones estándar. La impresora también
puede tener disponible una conexión paralela o una conexión inalámbrica ZebraNet
®
.
Servidor de impresión interno cableado
Ethernet
Puerto serie
Puerto USB
6. Levante la puerta del compartimiento del papel.
7. Cargue la cinta (si utiliza el modo transferencia térmica) y el papel en la impresora
(consulte Cargar papel y cinta en la página 9).
P1060608-044 6/1/16

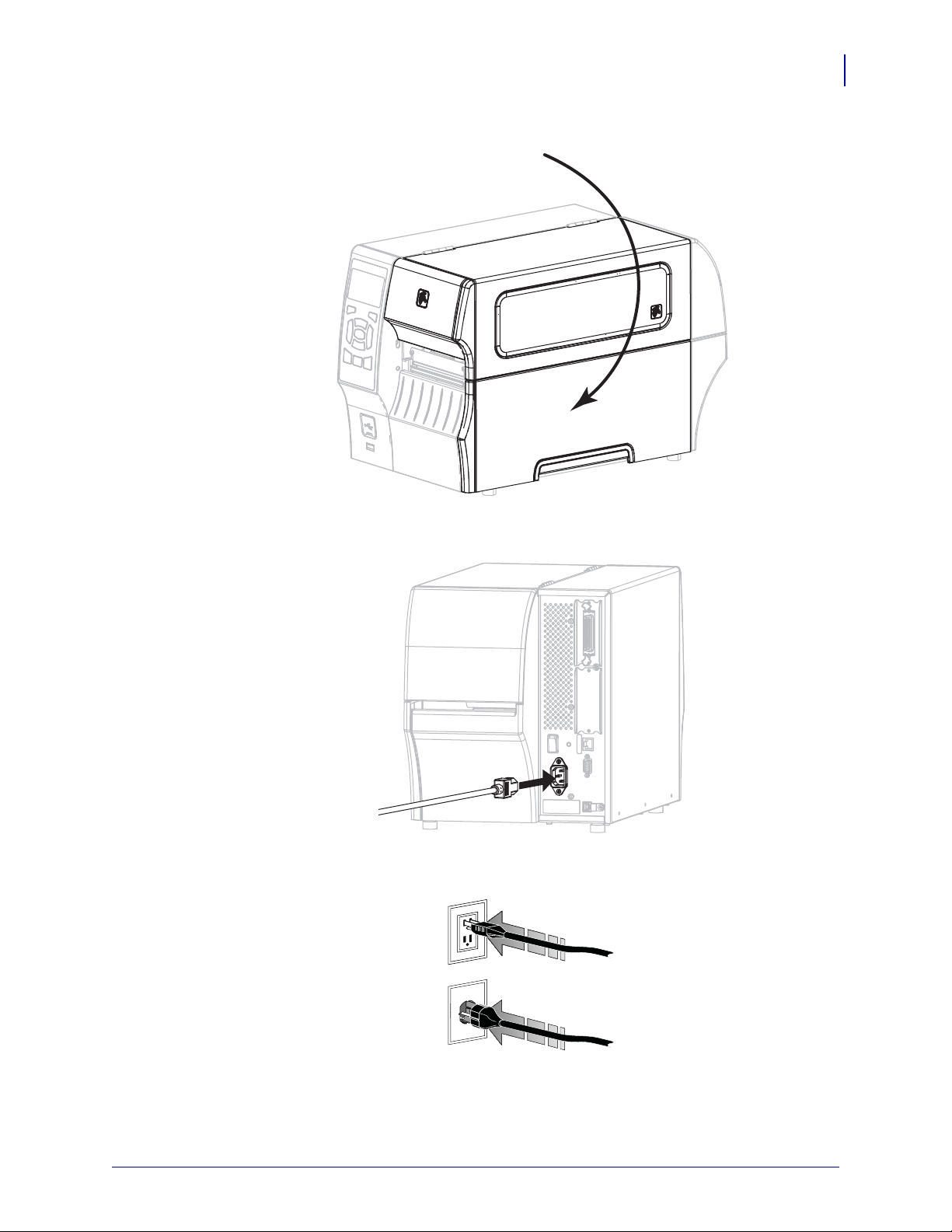

8. Cierre la puerta del compartimiento del papel.
115 V c.a.
230 V c.a.
Preparar la impresora para utilizarla
5
9. Enchufe el extremo hembra del cable de alimentación eléctrica de c.a. en el conector de
alimentación de c.a. que se encuentra en la parte posterior de la impresora.
10. Enchufe el extremo macho del cable de alimentación eléctrica de c.a. en una toma de
alimentación eléctrica adecuada.
6/1/16 P1060608-044
