ZT400™ Series - Guida rapida
1
3
4
2
10
9
8
7
6
5
Fare riferimento a questa guida per l'utilizzo quotidiano della stampante. Per informazioni più
dettagliate, consultare la Guida per l'utente.
Componenti della stampante
Nella
Figura 1
seconda del modello della stampante e dei componenti opzionali installati, la stampante potrebbe
risultare leggermente diversa da quella visualizzata nell'immagine. L'utente dovrebbe prendere
conoscenza di tali componenti prima di continuare la procedura di configurazione della stampante.
sono illustrati i componenti all'interno del comparto supporti della stampante. A

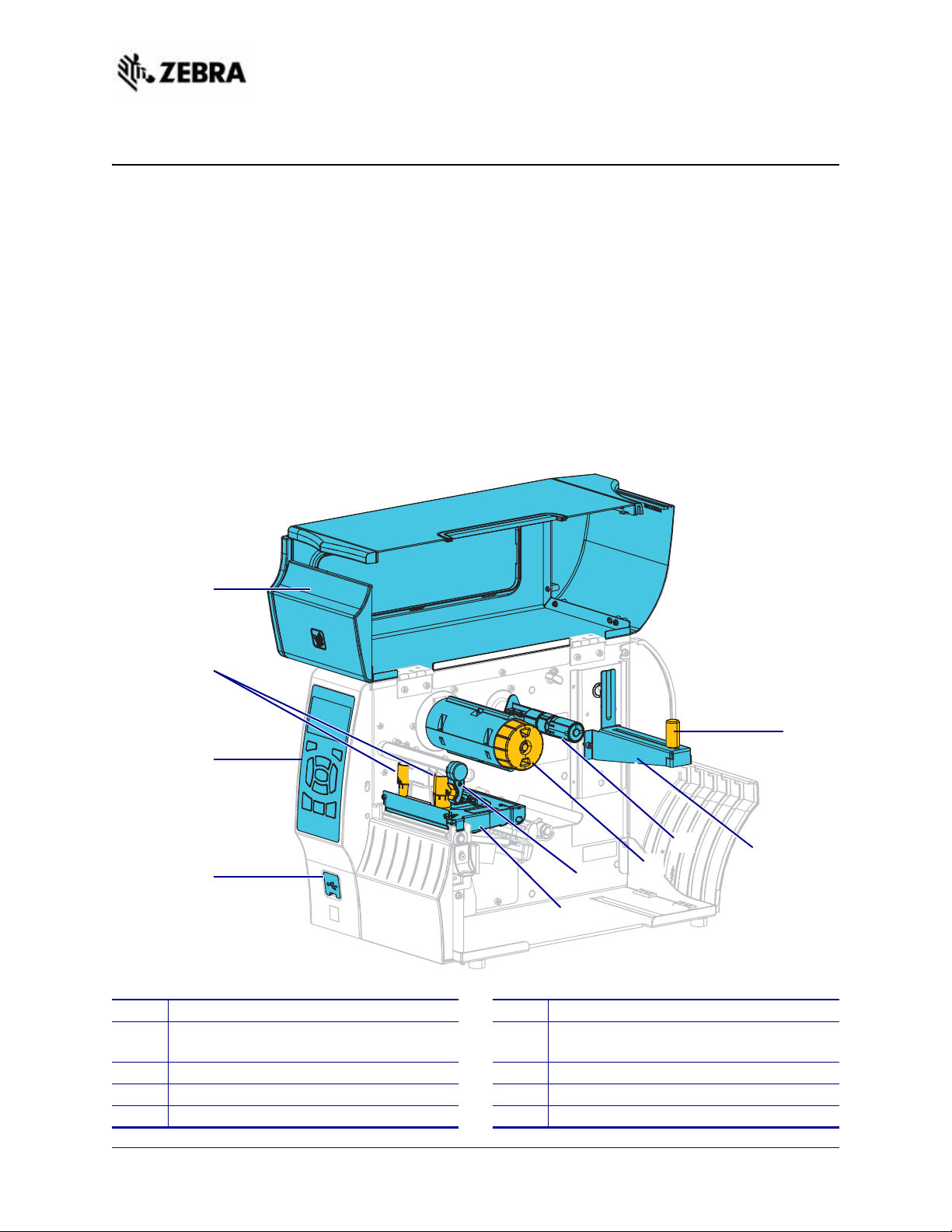

Figura 1 • Componenti della stampante
Sportello supporti
1
Meccanismo di regolazione della
2
pressione della testina di stampa
Pannello di controllo
3
Porta host USB
4
Gruppo testina di stampa
5
©2015 ZIH Corp. e/o sue consociate. Tutti i diritti riservati. Zebra, e il logo
stilizzato Zebra sono marchi di ZIH Corp. registrati in molte giurisdizioni in
tutto il mondo. Tutti gli altri marchi sono proprietà dei rispettivi detentori.
Leva di apertura della testina di stampa
6
Perno di avvolgimento del nastro
7
Perno di alimentazione del nastro
8
Staffa di alimentazione supporti
9
10
Guida di alimentazione supporti
P1060608-054
1/6/16
Pannello di controllo
6
13
12
9
8
11
10
1 2 3 4 5
14 15 16

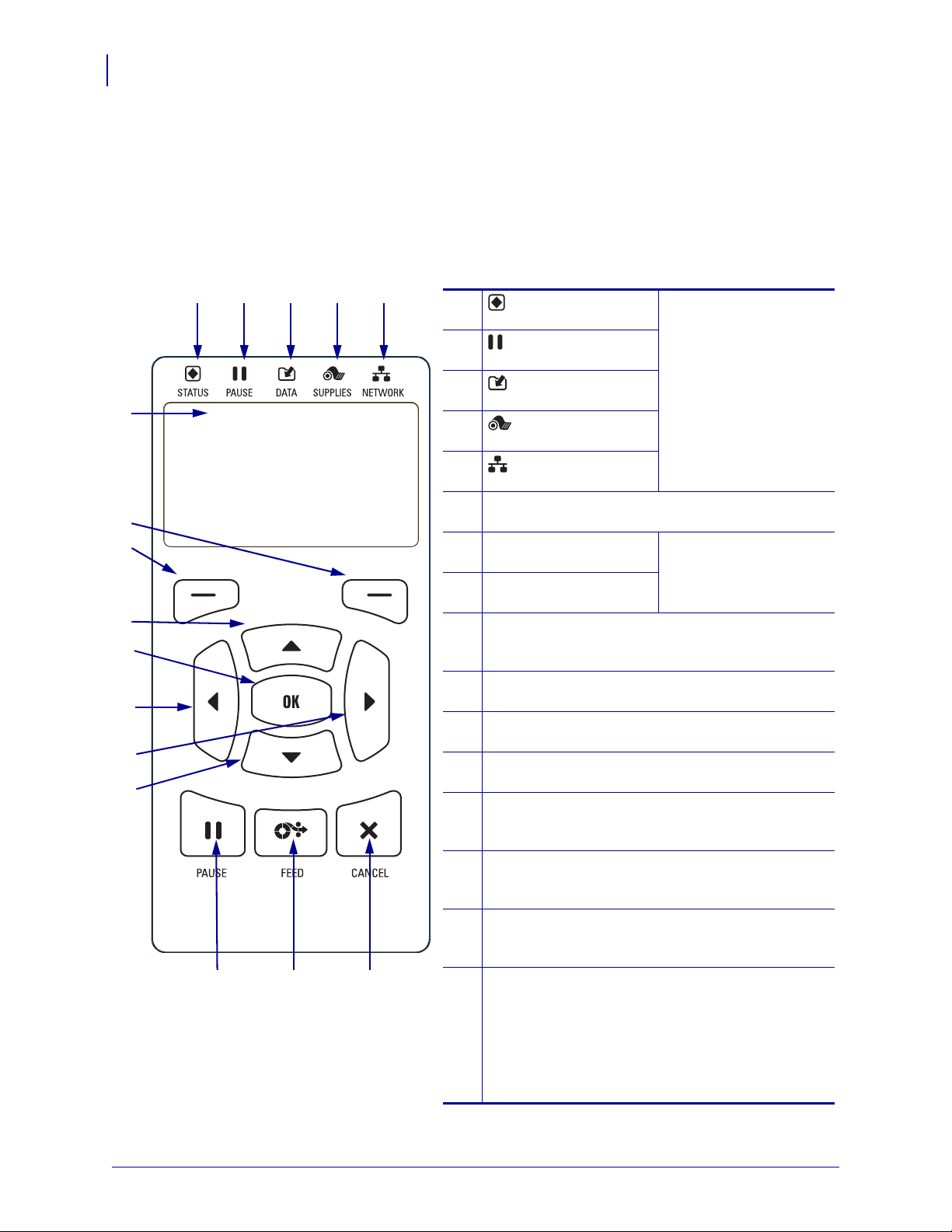

Figura 2 • Pannello di controllo
7
1
Spia STATUS
(STATO)
Queste spie mostrano lo
stato corrente della
stampante. Per ulteriori
informazioni, consultare
la Guida per l'utente.
2
Spia PAUSE
(PAUSA)
3
Spia DATA
(DATI)
4
Spia SUPPLIES
(RICAMBI)
5
Spia NETWORK
(RETE)
6
Il display mostra lo stato corrente della stampante e
consente all'utente di navigare nei menu.
7
Pulsante SELEZIONE
DESTRO
Questi pulsanti eseguono
i comandi visualizzati
immediatamente sopra
di essi sul display.
8
Pulsante SELEZIONE
SINISTRO
9
Il pulsante FRECCIA SU consente di cambiare i
valori dei parametri. Gli utilizzi comuni sono
aumentare un valore o scorrere delle scelte.
10
Il pulsante OK consente di selezionare o
confermare quanto è visualizzato sul display.
11
Il pulsante FRECCIA SINISTRA, attivo solo nei
menu, consente di spostarsi a sinistra.
12
Il pulsante FRECCIA DESTRA, attivo solo nei
menu, consente di spostarsi a destra.
13
Il pulsante FRECCIA GIÙ consente di cambiare i
valori dei parametri. Gli utilizzi comuni sono
diminuire un valore o scorrere delle scelte.
14
Il pulsante PAUSE (PAUSA) consente di
sospendere o riprendere il funzionamento della
stampante.
15
Ogni volta che viene premuto il pulsante FEED
(AVANZAMENTO), nella stampante viene
alimentata un'etichetta vuota.
16
Il pulsante CANCEL (ANNULLA) consente di
annullare i formati delle etichette quando la
stampante è in pausa.
• Premere una volta per annullare il formato
dell'etichetta successivo.
• Tenere premuto per 2 secondi per annullare tutti
i formati delle etichette.
2
Pannello di controllo
Il pannello di controllo (Figura 2) indica lo stato corrente della stampante e controlla le
operazioni di base della stampante.
P1060608-054 1/6/16
Preparazione della stampante per l'utilizzo
Preparazione della stampante per l'utilizzo
Dopo aver preso conoscenza dei componenti della stampante, è possibile prepararla per l'uso.
Attenzione • Quando si caricano supporti o nastri, rimuovere collane, bracciali o
altri gioielli che potrebbero venire a contatto con la testina di stampa o altre parti
della stampante.
Attenzione • Prima di toccare il gruppo testina di stampa, scaricare l'eventuale elettricità
statica toccando il telaio metallico della stampante o utilizzando un braccialetto e un
tappetino antistatico.
Per impostare la stampante, procedere come segue:
1. Selezionare una posizione per la stampante che risponda alle condizioni seguenti:
• La superficie deve essere stabile, orizzontale e di dimensioni e solidità tali da
supportare la stampante
3
• Deve esservi spazio sufficiente per la ventilazione e per accedere ai componenti e ai
connettori della stampante
• La stampante deve trovarsi a breve distanza da una presa elettrica facilmente
accessibile
• La stampante deve trovarsi nel raggio del trasmettitore Wi-Fi (se applicabile) o a una
distanza accettabile per collegarla all'origine dei dati (generalmente un computer). Per
ulteriori informazioni sulla lunghezza massima dei cavi e sulla configurazione,
consultare la Guida per l'utente.
2. Disimballare e ispezionare la stampante. Se necessario, segnalare eventuali danni causati
dal trasporto. Per ulteriori informazioni, consultare la Guida per l'utente.
3. Collocare la stampante nella posizione prescelta.
4.
Importante • Prima di collegare la stampante al computer è necessario installare il
programma Zebra Setup Utilities. Se la stampante viene collegata al computer senza il
programma Zebra Setup Utilities, non verrà installato il driver della stampante corretto.
Installare il programma Zebra Setup Utilities da http://www.zebra.com/setup. Utilizzare
questo programma per installare i driver della stampante sul computer. Per istruzioni
dettagliate, consultare la Guida per l'utente.
1/6/16 P1060608-054
Preparazione della stampante per l'utilizzo
4
5. Collegare la stampante a un computer utilizzando una o più delle connessioni disponibili.
La figura seguente mostra le connessioni standard. È possibile che sulla stampante siano
disponibili anche una connessione parallela o una connessione wireless ZebraNet
®
.
Server di stampa Ethernet cablato interno
Porta seriale
Porta USB
6. Sollevare lo sportello supporti.
7. Quando si utilizzano supporti a trasferimento termico, caricare il nastro e i supporti nella
stampante (vedere Caricamento dei supporti e del nastro apagina9).
P1060608-054 1/6/16

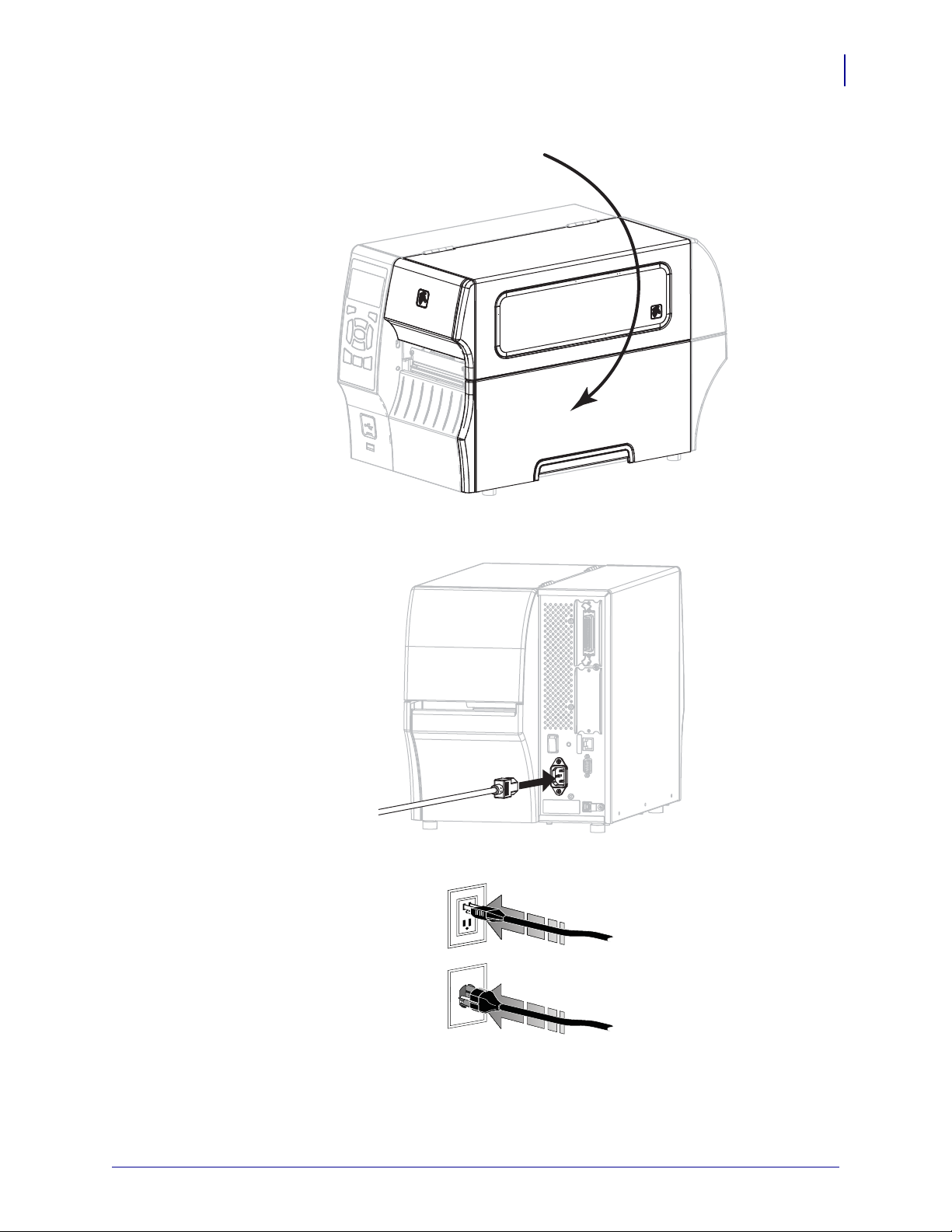

8. Chiudere lo sportello supporti.
115 VCA
230 VCA
Preparazione della stampante per l'utilizzo
5
9. Inserire l'estremità femmina del cavo di alimentazione nel connettore apposito sul retro
della stampante.
10. Inserire l'estremità maschio del cavo di alimentazione in una presa elettrica idonea.
1/6/16 P1060608-054
