ZT400 系列
工業印表機
使用者指南
P1066582-06ZHTW 修訂 A 版
© 2018 ZIH Corp. 和 / 或其子公司。 保留所有權利。ZEBRA 及其風格化的斑馬頭是 ZIH Corp. 在全球許
多管轄區註冊的商標。所有商標屬於個別擁有者之財產。
本文件中的資訊如有變更，恕不另行通知。
如需與法律和所有權聲明的進一步資訊，請移至：
版權：www.zebra.com/copyright
保固：www.zebra.com/warranty
使用者授權合約：www.zebra.com/eula
軟體：www.zebra.com/linkoslegal
使用條款
所有權聲明
本手冊是專為操作和保養此處描述的器材之使用者提供資訊所用。未經 Zebra Technologies 的明確書面許
可，不得為了任何其他目的而使用、複製或者向任何人披露這些所有權資訊。
本手冊包含 Zebra Technologies Corporation 及其子公司 (Zebra Technologies) 的所有權資訊。
產品的改進 持續改進產品是 Zebra Technologies 的政策。所有規格和設計如有變更，恕不另行通知。
免責聲明 Zebra Technologies 雖盡力確保其公佈的技術規格和手冊正確無誤；但錯誤在所難免。Zebra
Technologies 保留更正任何這類錯誤的權利，並且聲明不對因此而造成的後果負責。
責任限制 對於因使用、使用結果或不能使用此類產品而產生的任何損害 ( 包括但不限於商業利潤損失、
業務中斷、遺失商業資訊等衍生性損害 )，Zebra Technologies 或任何參與隨附產品 ( 包括硬體和軟體 ) 之創
造、生產或傳送的其他人概不負責，即使 Zebra Technologies 已被告知存在這類損害的可能性。某些轄區不
允許排除或限制意外損失或衍生性損害，因此上述限制或排除可能不適用於您。
履約宣告
我們已經決定以下項目均可辨識為 Zebra 印表機：
履約宣告
3
ZT410 和 ZT420
由以下公司製造：
Zebra Technologies Corporation
3 Overlook Point
Lincolnshire, Illinois 60069 U.S.A.
已經符合適用的 FCC 技術標準
適用於家庭、辦公室、商業以及工業
假設沒有在設備上進行未授權變更，
以及假設正確維護與操作設備。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
履約宣告
4
履約資訊
履約資訊
FCC 遵循聲明
此設施符合 FCC 規則第 15 條。操作符合下列兩個條件：
1. 此設施不得引起有害干擾，且
2. 此設施必須能承受任何干擾，包括可導致意外操作的干擾。
附註 • 本設備經測試符合 FCC 規則第 15 條對 B 類數位裝置的限制規定。這些限制旨
提供合理的保護措施，以防止設備安裝於住宅區時產生有害干擾。本設備會產生、使
用及輻射無線電射頻能量，如未遵照本手冊指示安裝和使用，可能會對無線通訊產生
有害的干擾。但是，並不保證在特定安裝下不會產生干擾。如果本設備確實對無線電
或電視接收造成有害干擾 （可以透過開啟和關閉設備來確定），使用者可以嘗試用下
列一種或多種措施來解決干擾問題：
• 調整接收天線的方向或位置。
• 增大設備與接收器之間的距離。
• 將設備連接到和接收器不在同一電路的電源插座上。
• 向經銷商或有經驗的無線電 / 電視技術人員尋求協助。
FCC 輻射曝露聲明
( 適用於有 RFID 編碼器的印表機 )
本設備符合 FCC 輻射曝露限制對無法控制環境之規範。本設備應安裝後使用，且操作
時人體應距離幅射體 20 公分以上。
此發送裝置絕對不可與任何其他天線或發送裝置放在一處或一起操作。
加拿大 DOC 符合聲明
此 B 類數位設備符合加拿大 ICES-003。
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
內容
履約宣告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
履約資訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1 • 簡介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
印表機選項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
通訊介面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
資料纜線 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
印表機零件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
控制面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
瀏覽顯示器中的畫面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
閒置顯示、主功能及使用者功能表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
耗材類型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
色帶概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
何時使用色帶 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
色帶塗佈面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2 • 印表機設定和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
處理印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
打開並檢查印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
保存印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
運送 印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
選取印表機的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
選取列印模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
裝入耗材 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
撕除模式的最終步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
剝離模式的最終步驟 ( 具有或不具有襯墊收納 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
迴帶模式的最終步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
切割器模式的最終步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
2021/1/5 P1066582-06ZHTW
內容
6
裝入色帶 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
安裝印表機驅動程式及連接印表機與電腦 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

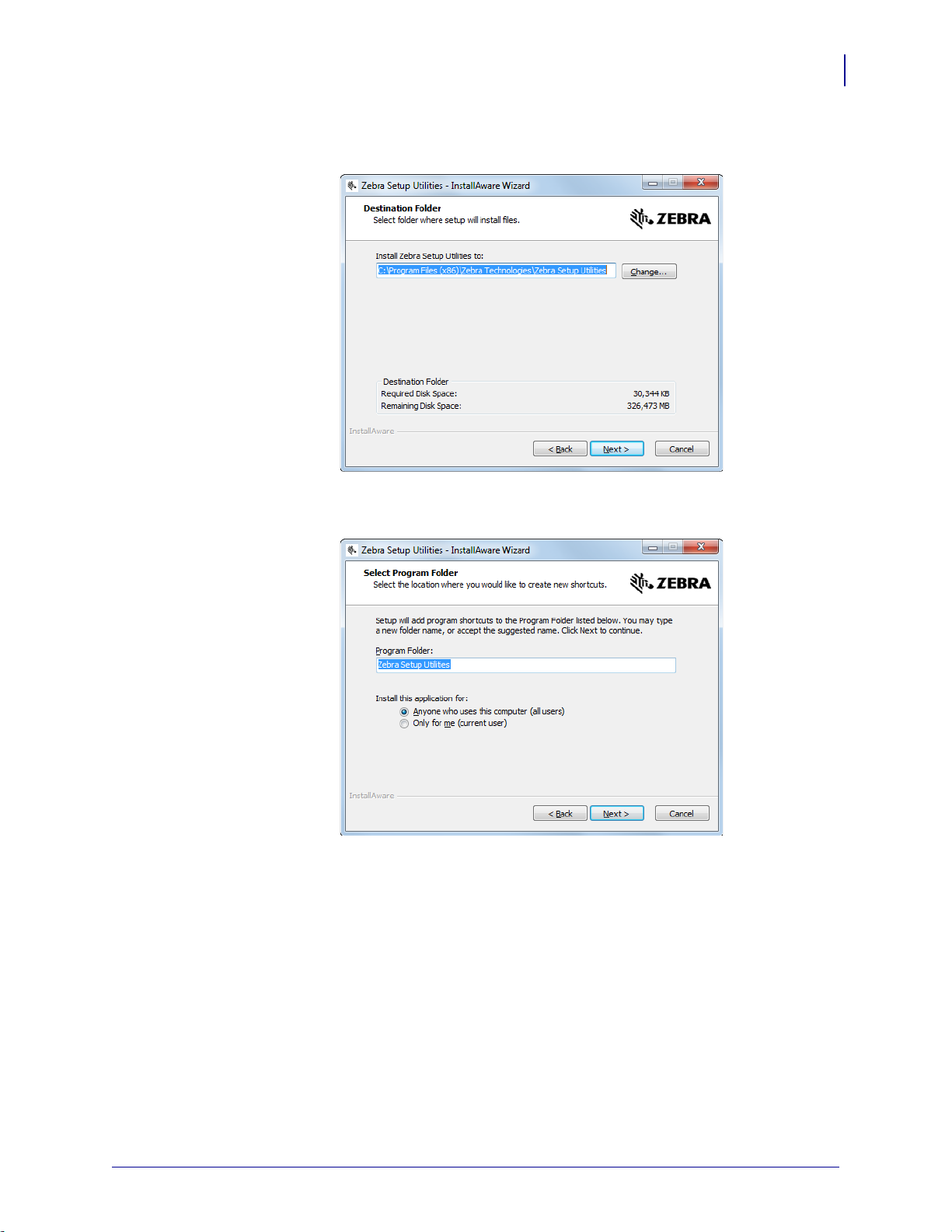

安裝 Zebra Setup Utilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
將電腦連接到印表機的 USB 連接埠 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
將電腦連接到印表機的序列埠或平行埠 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
透過印表機的⼄太網路連接埠連接到網路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
將印表機連線至無線網路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
列印測試標籤並進行調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
3 • 印表機配置與調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
調整印表機設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
列印設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
網路設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118
RFID 設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
語言設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
感應器設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
連接埠設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
藍牙設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
校準色帶與耗材感應器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
調整印字頭壓力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
4 • 例行維護 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
清潔排程和程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
清潔外部、耗材盒和感應器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
清潔印字頭和滾筒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
清潔剝離組合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
清潔與潤滑切割器模組 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
移除用過的色帶 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
更換印表機零件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
訂購更換零件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
回收印表機零件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
潤滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
5 • 疑難排解 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
指示燈的意義 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
列印問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
色帶問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
RFID 問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
錯誤訊息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
通訊問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
雜項問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機 診斷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
開機自我檢測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
CANCEL ( 取消 ) 自我檢測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
PAUSE ( 暫停 ) 自我檢測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
FEED ( 送紙 ) 自我檢測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
FEED ( 送紙 ) + PAUSE ( 暫停 ) 自我檢測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
CANCEL ( 取消 ) + PAUSE ( 暫停 ) 自我檢測 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
通訊診斷測試 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
感應器設定檔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
6 • 使用 USB 主機連接埠與
Print Touch 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
練習的必要項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
完成練習所需的檔案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
USB 主機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
練習 1：將檔案複製到 USB 快閃磁碟機並執行 USB 鏡像 . . . . . . . . . . . . . . . . . . . . 201
練習 2：從 USB 快閃磁碟機列印標籤格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
練習 3：複製至 / 自 USB 快閃磁碟機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
練習 4：使用 USB 鍵盤輸入儲存檔案的資料並列印標籤 . . . . . . . . . . . . . . . . . . . . . 206
Print Touch/ 近距離無線通訊 (NFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
練習 5：使用智慧型裝置輸入儲存檔案的資料並列印標籤 . . . . . . . . . . . . . . . . . . . . 208
內容
7
7 • 規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
⼀般規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
電源線規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
通訊介面規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
選用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
列印規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
耗材規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
色帶規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
字彙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
內容
附註 • _____________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
8
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
本節提供印表機和其零件的詳細概述。
1
簡介
內容
印表機選項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
通訊介面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
印表機零件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
控制面板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
瀏覽顯示器中的畫面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
閒置顯示、主功能及使用者功能表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
耗材類型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
色帶概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
何時使用色帶 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
色帶塗佈面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2021/1/5 P1066582-06ZHTW
簡介
12
34
10
印表機選項
印表機選項
可用印表機選項顯示於圖 1 中。請參閱
選項使用的列印模式。
圖 1 • 印表機選項
選取列印模式
於第26 頁以了解可搭配印表機
1
撕除 ( 標準 )
2
剝離搭配襯墊收納選項
3
迴帶選項
4
切割器選項
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
通訊介面
簡介
通訊介面
圖 2 中列出通訊介面連接器。印表機上也可能出現 ZebraNet 無線列印伺服器選項。您
可透過印表機上任何可使用的通訊介面，將標籤格式傳送格式至印表機。
標準
• 如需可用連接類型的詳細資訊，請參閱
於第214 頁。
11
• 如需何時及如何將電腦連接到一或多個通訊介面的指示，請參閱
程式及連接印表機與電腦
於第60 頁。
圖 2 • 通訊介面位置
內部有線乙太網路列印伺服器
安裝印表機驅動
序列埠
USB 埠
平行埠 ( 選用 )
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
12
簡介
通訊介面
資料纜線
您必須根據實際應用情形提供所有資料纜線。建議使用纜線防拉鉗。
乙太網路纜線不需要遮蔽，但是所有其他資料纜線都必須完全遮蔽，並連接金屬或金
屬化接頭殼體。非遮蔽式資料纜線可能會使輻射量超過規定的限制。
若要儘量減少纜線接收電氣雜訊：
• 資料纜線要儘可能短。
• 資料纜線不要和電源線緊束在一起。
• 資料纜線不要繫在電線導管上。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機零件
1
3
4
2
10
9
8
7
6
5
附註 • 印表機內的零件均以色彩編碼。
• 您需要處理的碰觸點，會在印表機內以金色標示，並在本手冊的圖例中以金色醒
• 與色帶系統相關的零件係以黑色塑膠製成，而與耗材相關的零件則以灰色塑膠製
圖 3 顯示標準印表機耗材盒內部零件。視印表機機型和安裝選項而定，您的印表機可
能會稍微不同。標示的零件會在本手冊內的各程序中提及。
印表機零件
目提示。
成。這些零件與其他零件在本手冊的圖例中，會視需要以淡藍色醒目提示。
圖 3 • 印表機零件
簡介
13
1
耗材擋門
2
印字頭壓力調整插栓
3
控制面板
4
USB 主機連接埠 ( 可能是單個或雙個 )
5
印字頭組合
* 此零件只出現於有安裝熱轉印選項的印表機。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
6
印字頭開啟桿
7
色帶收納軸 *
8
色帶供應軸 *
9
耗材供應架
10
耗材輔助導桿
簡介
6
13
12
9
8
11
10
1 2 3 4 5
14 15 16
圖 4 • 控制面板
7
1
STATUS ( 狀態 )
指示燈
這些指示燈顯示印表機
目前的狀態。如需詳細
資訊，請參閱 表 15 於
第 170 頁。
2
PAUSE ( 暫停 ) 指
示燈
3
DATA ( 資料 ) 指
示燈
4
SUPPLIES
( 耗材 ) 指示燈
5
NETWORK
( 網路 ) 指示燈
6
顯示器顯示印表機目前的狀態並允許使用者瀏
覽功能表系統。您可購買選用的彩色顯示器。
如需詳細資訊，請電洽授權的經銷商。
7
右側選取按鈕 這些按鈕用於執行顯示
器中正上方的指令。
8
左側選取按鈕
9
向上箭頭按鈕用於變更參數值。常用於增加數
值或捲動選項。
10
「OK ( 確定 )」按鈕可選取或確認在顯示器上顯
示的內容。
11
向左箭頭按鈕只能在功能表系統中作用，用於
向左瀏覽。
12
向右箭頭按鈕只能在功能表系統中作用，用於
向右瀏覽。
13
向下箭頭按鈕用於變更參數值。常用於減少數
值或捲動選項。
14
按下 「PAUSE ( 暫停 )」按鈕可開始或停止 印
表機的操作。
15
每按一下 「FEED ( 送紙 )」按鈕，就會強制印
表機送入一張空白標籤。
16
當印表機暫停時，按下 「CANCEL ( 取消 )」
按鈕可取消標籤格式。
• 按一下以取消下一個標籤格式。
• 按住 2 秒鐘，以取消所有標籤格式。
14
控制面板
控制面板
控制面板表示印表機目前的狀態並允許使用者控制基本印表機操作。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
瀏覽顯示器中的畫面
首頁功能表
XXXXXXX
XXXXXXX
SETTINGS (??)
設定功能表圖示
設定功能表圖示已反白顯
示
表 1 顯示下列事項：
• 在控制面板顯示器中瀏覽的可用畫面選項。
• 如何選取或修改在顯示器上顯示的事項
閒置顯示
表 1 • 瀏覽
印表機配置和調整
控制面板
15
在閒置顯示 ( 圖 5 於第 17 頁 ) 中，按下左側選取以移至印表機的
主功能表 ( 圖 6 於第 17 頁 )。
首頁功能表
若要在首頁功能表的圖示間移
動，請按下任一
箭頭按鈕。
圖示已選取時，會呈現相反的
顏色，藉以反白顯示。
若要選取已反白顯示的功能表
圖示並進入功能表，請按下
OK ( 確定 )」。
「
按下
左側選取以離開首頁功能
表，並回到閒置顯示。若在首
頁功能表非使用狀態達 15 秒，
此印表機將自動回到閒置顯示。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機配置和調整
XXXXXXX
▲ XXXXXXX ▼
XXX
開始
列印資訊
設定
開始
工具功能表
▲
語⾔
英文
▼
▲
明暗度 10
▼
開始
開始
工具功能表
16
控制面板
使用者功能表
表 1 • 瀏覽 ( 續 )
請按下左側選取以回到首頁功能表。若在使用者
功能表中呈非使用狀態達 15 秒，印表機將自動
回到首頁功能表。
若要在使用者功能表中的項目間捲動，請按下
或向右箭頭。
左箭頭
功能表捷徑
向
▲ 和 ▼ 代表值可以變更。立即儲存您的變更。
按下
向上箭頭或向下箭頭以在接受值之間捲動。
顯示器右下角的文字代表可用的動作。
請按下 「
OK ( 確定 )」或按下右側選取以執行顯
示的動作。
若要使用功能表捷徑移至下一個使用者功能表，
請按下 「
OK ( 確定 )」或按下右側選取以選取
若要繼續在相同的使用者功能表中瀏覽，請按下
向左箭頭或向右箭頭。
「開始」。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
閒置顯示、主功能及使用者功能表
列印就緒
V75.19.6Z
1
2
首頁功能表
??
印表機控制面板包括顯示器，您可在顯示器上檢視印表機的狀態或變更其操作參數。
您可在本節中學到如何瀏覽印表機的功能表系統和變更功能表項目值。
閒置顯示 印表機完成開機程序後，會進入閒置顯示 ( 圖 5)。印表機會循環顯示其 IP
位址以及使用者配置的資訊。
圖 5 • 閒置顯示
印表機配置和調整
控制面板
17
1
顯示印表機目前狀態
2
藉由
顯示閒置
於第109 頁設定的資訊
首頁功能表捷徑
首頁功能表 使用首頁功能表 ( 圖 6) 可透過八個使用者功能表 ( 圖 15 於第 99 頁 ) 存取
印表機的操作參數。
圖 6 • 首頁功能表 — 標準 ( 左 ) 和選用彩色 ( 右 )
退出並回到閒置顯示 ( 圖 5)。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
18
耗材類型
耗材類型
重要 • Zebra 強烈建議您使用 Zebra 牌的耗材，以維持一致的高品質列印。範圍涵蓋
紙、聚丙烯、聚脂纖維和含乙烯基的耗材都經過特別處理，以增強印表機的列印功
能，並能防止印字頭提早磨損。若要購買耗材，請至 http://www.zebra.com/supplies。
您的印表機可使用多種耗材：
•
標準耗材
標準耗材可以滾筒或摺疊耗材的方式提供 ( 表 2)。
— 多數標準耗材使用背膠黏上獨立標籤或將連續長度的標籤黏至襯墊。
標籤耗材
•
之間有穿孔。標籤耗材可以滾筒或摺疊耗材的方式提供 ( 表 2)。
無線電頻率辨識
•
配備有 RFID 讀取機 / 編碼器的印表機。RFID 標籤是由和非
RFID 標籤相同的材質與黏膠製成。每一個標籤都有一個 RFID
詢答機 ( 有時又稱為 「inlay」 )，組成晶片和天線，嵌入在標
籤和襯墊之間。詢答機的外觀 ( 因廠家而異 ) 可透過標籤來檢
視。所有 「智慧型」標籤都有可讀記體體，而且許多都擁有可編碼的記憶體。
重要 • 標籤內的詢答機配置視詢答機類型和印表機機型而定。請確定您使用的是適
合您印表機的正確 「智慧型」耗材。如需詳細資訊，請參閱 《RFID
3》。該手冊可從 http://www.zebra.com/manuals 或印表機隨附的使用者 CD 中取得。
如需詢答機配置詳細資料，請造訪 http://www.zebra.com/transponders。
— 標籤通常是由厚紙所製成。標籤耗材不具沾黏性或襯墊，通常在標籤
(RFID)
「智慧型」耗材
—RFID 耗材可用於
程式指南
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
表 2 • 捲筒和摺疊耗材
耗材類型 耗材外觀 說明
印表機設定和操作
耗材類型
19
非連續型捲筒耗
材
捲筒耗材是捲在核軸上的紙卷，直徑可以是 1 英吋至 3 英
吋 (25 至 76 公釐 )。每一張標籤或貼紙都會以下列一或多
種方式隔開：
•
膠片耗材
•
黑色標記耗材
利用間隙、孔或凹洞來隔開標籤。
使用耗材背面的預先印製黑色標記以指
示標籤區隔。
•
穿孔耗材
具有穿孔，能輕鬆地分開標籤或貼紙。此耗
材也可能具有黑色標記，或在標籤之間有其他的區
隔。
非連續型摺疊耗
材
摺疊耗材以 Z 字形摺疊。摺疊耗材的標籤區隔可以和非
連續型捲筒耗材相同。區隔可能會落在摺疊上或接近摺
疊的位置。
連續型捲筒耗材 捲筒耗材是捲在核軸上的紙卷，直徑可以是 1 英吋至 3 英
吋 (25 至 76 公釐 )。
連續型捲筒耗材沒有間隙、孔、凹洞或黑色標記來指出
標籤區隔。這可讓影像列印在標籤上的任何位置。有時
候會用切割器來切開每一張標籤。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
外側 內側
20
色帶概述
色帶概述
色帶是單面塗佈臘質、樹脂或混合的薄膜，會在熱轉印期間印到耗材上。此耗材將決
定您是否需要使用色帶，以及色帶的寬度。
使用的色帶必須和使用的耗材一樣寬或更寬。如果色帶比耗材窄，印字頭無法受到保
護，則容易提早磨損。
何時使用色帶
列印時，熱轉印耗材需要色帶，但熱感應耗材則不需要。若要決定某耗材是否必須使
用色帶，請執行耗材刮塗測試。
若要執行耗材刮塗測試，請完成下列步驟：
1. 用您的指甲在耗材的列印表面上快速刮塗。
2. 耗材上會出現黑色標記嗎？
如果黑色標記 ... 則耗材是 ...
色帶塗佈面
色帶的塗佈面可用內側或外側的方式捲在核軸上 ( 圖 7)。如果您不能確定某色帶捲的
塗佈面是哪一面，請執行黏著測試或色帶刮塗測試，來判斷哪一面是塗佈面。
沒有出現在耗材上 熱轉印。需要色帶。
出現在耗材上 熱感應。不需要色帶。
圖 7 • 內側或外側的色帶塗佈面
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
黏著測試
如果您有可使用的標籤，則可執行黏著測試來判斷色帶的塗佈面。對於已安裝好的色
帶，此方法很有用。
若要執行黏著測試，請完成下列步驟：
1. 從襯墊剝離標籤。
2. 將標籤具黏性面的角落貼到色帶捲的外側。
3. 將標籤剝離色帶。
4. 觀察結果。色帶的墨水有剝落或微粒黏在標籤上嗎？
如果色帶的墨水 ... 則 ...
黏著到標籤 色帶的塗佈面在外側，且可以用於標準 ZT410 印
表機和 ZT420 印表機。
沒有黏著到標籤 色帶的塗佈面在內側，且無法用於標準 ZT410 印
表機或 ZT420 印表機。ZT410 印表機有選購的色
帶供應軸，可使用此種類的色帶。如需訂購資
訊，請電洽授權的 Zebra 經銷商。
若要加以驗證此結果，請對色帶捲筒的另一側重複此測
試。
印表機設定和操作
色帶概述
21
色帶刮塗測試
沒有標籤時可執行色帶刮塗測試。
若要執行色帶刮塗測試，請完成下列步驟：
1. 展開一小段色帶。
2. 將展開的色帶部份放在一張紙上，並讓色帶的外側貼著紙。
3. 用您的指甲在展開色帶的內側表面快速刮塗。
4. 從紙上拿起色帶。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
22
色帶概述
5. 觀察結果。色帶有在紙上留下標記嗎？
如果色帶 ... 則 ...
在紙上留下標記 色帶的塗佈面在外側，且可以用於標準 ZT410 印
表機和 ZT420 印表機。
沒有在紙上留下標記色帶的塗佈面在內側，且無法用於標準 ZT410 印
表機或 ZT420 印表機。ZT410 印表機有選購的色
帶供應軸，可使用此種類的色帶。如需訂購資
訊，請電洽授權的 Zebra 經銷商。
若要加以驗證此結果，請對色帶捲筒的另一側重複此測
試。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
此節可協助技術人員初始化印表機的設定和操作。
2
內容
處理印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
打開並檢查印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
保存印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
運送 印表機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
選取印表機的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
選取列印模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
裝入耗材. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
撕除模式的最終步驟. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
剝離模式的最終步驟 ( 具有或不具有襯墊收納 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
迴帶模式的最終步驟. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
切割器模式的最終步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
裝入色帶. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
安裝印表機驅動程式及連接印表機與電腦 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
安裝 Zebra Setup Utilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
將電腦連接到印表機的 USB 連接埠. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
將電腦連接到印表機的序列埠或平行埠 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
透過印表機的⼄太網路連接埠連接到網路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
將印表機連線至無線網路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
列印測試標籤並進行調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
2021/1/5 P1066582-06ZHTW
印表機設定和操作
24
處理印表機
處理印表機
打開並檢查印表機
本節說明如何處理您的印表機。
當您收到印表機，請立即打開並檢查是否有送貨損壞。
• 儲存所有的包裝材料。
• 檢查所有外部表面是否損壞。
• 掀起耗材擋門並檢查耗材盒的零件是否有損壞。
如果檢查發現有送貨損壞：
• 立即通知送貨公司並提交損壞報告。
• 保留所有包裝材料以便送貨公司進行檢查。
• 通知您的授權 Zebra 經銷商
重要 • Zebra Technologies 對於設備運送過程中發生的損壞沒有任何責任，其保固政
策亦不涵蓋對此類損壞的維修。
保存印表機
如果您不立即操作印表機，則請使用原來的包裝材料重新將其包裝。您可能會在下列
的條件下，保存印表機：
• 溫度：–40°F 到 140°F (–40° 到 60°C)
• 相對濕度：5% 至 85% ( 非冷凝 )
運送 印表機
如果您必須運送印表機：
• 關閉 (O) 印表機，並且中斷所有纜線。
• 從印表機的內部移除任何耗材、色帶或鬆開的物件。
• 關閉印字頭。
• 小心的將印表機裝入原來的箱子或適當的替代箱子，以避免在搬運時損壞。如果原
來的包裝已遺失或是毀壞，則您必須從 Zebra 購買送貨箱。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
選取印表機的位置
選取符合下列狀況的位置放置印表機：
• 表面：印表機所在處必須為穩固平坦的平面，且有足夠的尺寸與強度可以支撐印表
機。
• 空間：印表機所在區域必須有足夠的通風與取出印表機零件和接頭的空間。為了達
到適當的通風和冷卻，請將印表機周圍的空間保持開放。
注意 • 請勿在印表機下放置任何填充物或襯墊，因為那會影響氣流並造成印表機過熱。
• 電源：印表機應放置於能方便取用適當電源插座的近距離內。
• 資料通訊介面：印表機必需放置於 WLAN 網路範圍內 ( 如果適用 ) 或能取用其他
接頭的範圍內，以取得資料來源 ( 通常是電腦 )。如需更多有關最大纜線長度和配
置的訊息，請參閱
• 操作環境：此印表機的設計是能在廣大範圍的環境和電力條件下運作，包括倉庫或
工廠地板。表 3 指出印表機操作時的溫度和相對濕度需求。
一般規格
於第212 頁。
印表機設定和操作
選取印表機的位置
25
表 3 • 操作溫度和濕度
模式 溫度 相對濕度
熱轉印 40° 到 104°F (5° 到 40℃)20 至 85% ( 非冷凝 )
熱感應 32° 到 104°F (0° 到 40℃)
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
26
選取列印模式
選取列印模式
使用與正在使用之耗材和印表機可用選項相符的列印模式 ( 表 4)。耗材路徑與捲筒和
摺疊耗材相同。若要設定印表機使用可用的列印模式，請參閱
表 4 • 列印模式和印表機選項
列印模式 何時使用 / 所需的印表機選項 印表機動作
列印模式
於第104 頁。
撕除 ( 預設設
定 )
適用於大部份的應用方式。此模式可用
於任何印表機選項和大部分耗材類型。
撕除模式中的捲筒耗材
撕除模式中的摺疊耗材
( 顯示由背面存取槽送入摺疊耗材 )
印表機收到標籤格式即印出。印表機操
作者可以在列印後隨時撕除列印的標
籤。
紅色實線 = 耗材、藍色虛線 = 僅背膠
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
表 4 • 列印模式和印表機選項
列印模式 何時使用 / 所需的印表機選項 印表機動作
印表機設定和操作
選取列印模式
27
切割器 適用於當您想要切開標籤時，具有切割
器選項的印表機。
切割器模式
剝離 適用於印表機具備剝離、襯墊收納或迴
帶選項的情況。
剝離模式
印表機列印出標籤，然後將它切斷。
列印時，印表機會從襯墊剝離標籤，然
後暫停直到標籤被移除。襯墊會於印表
機前方送出。
紅色實線 = 耗材、藍色虛線 = 僅背膠
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
28
選取列印模式
表 4 • 列印模式和印表機選項
列印模式 何時使用 / 所需的印表機選項 印表機動作
剝離
( 具有襯墊收
納 )
適用於印表機具備襯墊收納或迴帶選項
的情況。
襯墊收納選項
迴帶選項
列印時，印表機會從襯墊剝離標籤，然
後暫停直到標籤被移除。襯墊將捲繞在
襯墊收納軸或迴帶軸上。
紅色實線 = 耗材、藍色虛線 = 僅背膠
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
選取列印模式
表 4 • 列印模式和印表機選項
列印模式 何時使用 / 所需的印表機選項 印表機動作
迴帶 只適用於具有迴帶選項的印表機。 印表機會將標籤和襯墊捲繞在迴帶軸
上，不將標籤從襯墊剝離。
迴帶模式
29
紅色實線 = 耗材、藍色虛線 = 僅背膠
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
30
裝入耗材
裝入耗材
請用本節的指示，在任一列印模式下，裝入捲筒或摺疊耗材。
注意 • 在開啟的印字頭附近執行任何工作時，請取下戒指、手錶、項鍊、識別證或其他可能
會碰到印字頭的金屬物品。在開啟的印字頭附近工作時，雖然無須關閉印表機電源，但
Zebra 建議您關閉電源，以作為防護措施。若您關閉電源，將會失去所有的暫時設定，如標
籤格式，在您恢復列印前，必須重新載入這些設定。
附註 • 在接下來的部分圖片中，印表機以未裝入色帶系統的方式顯示，讓您清楚檢視
裝入耗材過程中所用到的零件。
若要裝入耗材，請完成下列步驟：
1. 掀起耗材擋門。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
裝入耗材
2. 將耗材裝入印表機。如果情況適當的話，請按照捲筒或摺疊耗材的說明進行。
31
2-a.
2-b.
捲筒耗材
移除和丟棄任何骯髒，或是由黏膠
將耗材輔助導桿盡量拉出。
摺疊耗材
或膠帶黏住的標籤或貼紙。
將耗材輔助導桿盡量拉出。 經由背面或底部的存取槽送入耗
材。
背面送入
底部送入
2-c.
將一捲耗材置於耗材供應架上。將
將耗材垂掛在耗材供應架上。
捲筒盡量往後推入。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
32
裝入耗材
2-d.
捲筒耗材 ( 續 )
將耗材輔助導桿推入直到觸及捲筒
邊緣。
摺疊耗材 ( 續 )
將耗材輔助導桿推入直到觸及耗材
邊緣。
2-e.
繼續步驟 3。 如捲筒耗材的剩餘步驟所示，請繼
續完成步驟 3 和以下步驟。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
3.
注意 • 印字頭可能很熱而且會導致嚴重的燙傷。讓印字頭冷卻。
旋轉印字頭開啟桿以開啟印字頭組合。
印表機設定和操作
裝入耗材
33
4.
拉出耗材導桿到底。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
1234
34
裝入耗材
5. 從耗材架 (1) 將耗材置於滾輪配件 (2) 下、穿過耗材感應器 (3) 再穿到印字頭組合
4) 下。將耗材推回去直到觸及耗材感應器裡面的後壁。
(
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
裝入耗材
35
6. 您將以何種列印模式操作印表機？ ( 如需更多有關列印模式的資訊，請參閱
列印模式
如果使用 ... 則 …
撕除模式 繼續
於第26 頁。)
撕除模式的最終步驟
於第36
頁。
剝離模式 ( 具有或不具有襯墊收納 ) 繼續
剝離模式的最終步驟 (具有
或不具有襯墊收納
) 於第38 頁。
選取
迴帶模式 繼續
頁。
切割器模式 繼續
於第53 頁。
迴帶模式的最終步驟
於第47
切割器模式的最終步驟
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
36
裝入耗材 — 撕除模式
撕除模式的最終步驟
1. 將耗材導桿推入直到觸及耗材邊緣為止。
2. 向下轉動印字頭開啟桿直到將印字頭鎖入定位為止。
3. 您使用的耗材是否需要色帶來列印？如果您不確定，請參閱
頁。
如果使用 ... 則 …
熱感應耗材 ( 不需色帶 ) 繼續步驟 4。
熱轉印耗材 ( 需要色帶 )
a. 如果您尚未裝入，請將色帶裝
入印表機。請參閱
於第56 頁。
b. 繼續步驟 4。
何時使用色帶
裝入色帶
於第20
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
4. 關閉耗材擋門。
印表機設定和操作
裝入耗材 — 撕除模式
37
5. 將印表機設定為撕除模式 ( 如需更多資訊，請參閱
6. 按下 「PAUS E ( 暫停 )」以退出暫停模式並啟用列印。
列印模式
此印表機按照您的設定，會執行標籤校準或送入標籤。
7. 為了取得最佳結果，請校準印表機。請參閱
8. 請視需要執行 CANCEL (
取消) 自我檢測
校準色帶與耗材感應器
於第188 頁，以確認您的印表機可以列
印。
已完成在撕除模式下裝入耗材。
於第104 頁 )。
於第139 頁。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
38
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
剝離模式的最終步驟 ( 具有或不具有襯墊收納 )
1. 將剝離裝置釋放桿往下推以開啟剝離組合。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
2. 將大約 18 英吋 (500 公釐 ) 的耗材延伸出印表機外。
印表機設定和操作
39
3. 移除露出的標籤，只保留襯墊。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
40
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
4. 在剝離組合後面送入襯墊。確定襯墊的末端落在印表機外側。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
1
1
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
5. 此步驟只適用於您想要使用具有襯墊收納的剝離模式。您的印表機必須安裝襯墊收
納或迴帶選項。請按照您印表機選項的說明進行。若您不使用襯墊收納，請繼續步
驟 6。
41
5-a.
將襯墊穿過剝離組合下方的凹槽中。
5-b.
迴帶選項 襯墊收納選項
將襯墊送至耗材對齊滾輪下方
1)。
(
將襯墊滑入襯墊收納軸的凹槽中
(1)。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
42
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
5-c.
5-d.
迴帶選項
( 續 )
襯墊收納選項
( 續 )
鬆開迴帶耗材導桿上的手轉螺絲。 將襯墊往後推，直到觸及襯墊收納
軸組件的後板。
拉出迴帶耗材導桿到底，然後向下
摺疊。
以襯墊包覆襯墊收納軸，逆時鐘旋
轉收納軸以鎖緊襯墊。
若使用襯墊收納選項，則襯墊已完
成裝入。繼續步驟 6。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
迴帶選項
( 續 )
印表機設定和操作
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
43
5-e.
5-f.
將空核軸推至迴帶軸。
以襯墊包覆核軸，如範例所示旋轉
迴帶軸以鎖緊耗材。確實讓耗材邊
緣剛好緊靠迴帶軸的背板。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
44
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
迴帶選項
( 續 )
5-g.
5-h.
摺疊迴帶耗材導桿，然後推至碰到
襯墊為止。
鎖緊迴帶耗材導桿上的手轉螺絲。
5-i.
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
襯墊已完成裝入。繼續步驟 6。
印表機設定和操作
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
6.
注意 • 請使用剝離釋放桿並以右手關閉剝離組合。關閉時請勿以左手協助。剝離滾筒 /
組合的上端可能會夾到您的手。
使用剝離裝置釋放桿關閉剝離組合。
45
將耗材導桿推入直到觸及耗材邊緣為止。
7.
8. 向下轉動印字頭開啟桿直到將印字頭鎖入定位為止。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
46
裝入耗材 — 剝離模式 ( 具有或不具有襯墊收納 )
9. 您使用的耗材是否需要色帶來列印？如果您不確定，請參閱
頁。
如果使用 ... 則 …
熱感應耗材 ( 不需色帶 ) 繼續步驟 10。
熱轉印耗材 ( 需要色帶 )
a. 如果您尚未裝入，請將色帶裝
入印表機。請參閱
於第56 頁。
b. 繼續步驟 10。
10. 關閉耗材擋門。
何時使用色帶
裝入色帶
於第20
11. 設定印表機為剝離模式 ( 如需更多資訊，請參閱
12. 按下 「PAUS E ( 暫停 )」以退出暫停模式並啟用列印。
列印模式
於第104 頁 )。
此印表機按照您的設定，會執行標籤校準或送入標籤。
13. 為了取得最佳結果，請校準印表機。請參閱
14. 請視需要執行 CANCEL (
取消) 自我檢測
校準色帶與耗材感應器
於第139 頁。
於第188 頁，以確認您的印表機可以列
印。
已完成在剝離模式下裝入耗材。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
迴帶模式的最終步驟
1. 將大約 18 英吋 (500 公釐 ) 的耗材延伸出印表機外。
印表機設定和操作
裝入耗材 — 迴帶模式
47
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
48
裝入耗材 — 迴帶模式
2. 經由剝離組件送入耗材。
3. 將耗材穿過剝離組合下方的凹槽中。
4. 將耗材送至耗材對齊滾筒下方。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
5. 鬆開迴帶耗材導桿上的手轉螺絲。
6. 拉出迴帶耗材導桿到底，然後向下摺疊。
印表機設定和操作
裝入耗材 — 迴帶模式
49
7. 將空核軸推至迴帶軸。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
50
裝入耗材 — 迴帶模式
8. 以耗材包覆核軸，如範例所示旋轉迴帶軸以鎖緊耗材。確實讓耗材邊緣剛好緊靠迴
帶軸的背板。
9. 摺疊迴帶耗材導桿，然後推至碰到耗材為止。
10. 鎖緊迴帶耗材導桿上的手轉螺絲。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
11. 將外耗材導桿推入直到觸及耗材邊緣為止。
12. 向下轉動印字頭開啟桿直到將印字頭鎖入定位為止。
印表機設定和操作
裝入耗材 — 迴帶模式
51
13. 您使用的耗材是否需要色帶來列印？如果您不確定，請參閱
何時使用色帶
於第20
頁。
如果使用 ... 則 …
熱感應耗材 ( 不需色帶 ) 繼續步驟 14。
熱轉印耗材 ( 需要色帶 )
a. 如果您尚未裝入，請將色帶裝
入印表機。請參閱
裝入色帶
於第56 頁。
b. 繼續步驟 14。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
52
裝入耗材 — 迴帶模式
14. 關閉耗材擋門。
15. 設定印表機為 「迴帶」模式 ( 如需更多資訊，請參閱
16. 按下 「PAUS E ( 暫停 )」以退出暫停模式並啟用列印。
此印表機按照您的設定，會執行標籤校準或送入標籤。
17. 為了取得最佳結果，請校準印表機。請參閱
18. 請視需要執行 CANCEL (
取消) 自我檢測
校準色帶與耗材感應器
於第188 頁，以確認您的印表機可以列
印。
已完成在切割模器式下裝入耗材。
列印模式
於第104 頁 )。
於第139 頁。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
切割器模式的最終步驟
1.
注意 • 切割器的刀片很銳利，切勿以手指觸碰或摩擦刀片。
經由切割器送入耗材。
印表機設定和操作
裝入耗材 — 切割器模式
53
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
54
裝入耗材 — 切割器模式
2. 將外耗材導桿推入直到觸及耗材邊緣為止。
3. 向下轉動印字頭開啟桿直到將印字頭鎖入定位為止。
4. 您使用的耗材是否需要色帶來列印？如果您不確定，請參閱
頁。
如果使用 ... 則 …
熱感應耗材 ( 不需色帶 ) 繼續步驟 5。
熱轉印耗材 ( 需要色帶 )
a. 如果您尚未裝入，請將色帶裝
入印表機。請參閱
於第56 頁。
b. 繼續步驟 5。
何時使用色帶
裝入色帶
於第20
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
5. 關閉耗材擋門。
印表機設定和操作
裝入耗材 — 切割器模式
55
6. 設定印表機為切割器模式 ( 如需更多資訊，請參閱
7. 按下 「PAUS E ( 暫停 )」以退出暫停模式並啟用列印。
列印模式
此印表機按照您的設定，會執行標籤校準或送入標籤。
8. 為了取得最佳結果，請校準印表機。請參閱
9. 請視需要執行 CANCEL (
取消) 自我檢測
校準色帶與耗材感應器
於第188 頁，以確認您的印表機可以列
印。
已完成在切割模器式下裝入耗材。
於第104 頁 )。
於第139 頁。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定
56
裝入色帶
裝入色帶
附註 • 本節只適用於有安裝熱轉印選項的印表機。
只有在使用熱轉印標籤時需使用色帶。若要使用熱感應標籤，請勿將色帶裝入印表
機。若要決定某耗材是否必須使用色帶，請參閱
注意 • 在開啟的印字頭附近執行任何工作時，請取下戒指、手錶、項鍊、識別證或其他可能
會碰到印字頭的金屬物品。在開啟的印字頭附近工作時，雖然無須關閉印表機電源，但
Zebra 建議您關閉電源，以作為防護措施。若您關閉電源，將會失去所有的暫時設定，如標
籤格式，在您恢復列印前，必須重新載入這些設定。
重要 • 為了避免印字頭磨損，請使用比耗材更寬的色帶。色帶的塗佈面請務必朝外。
何時使用色帶
於第20 頁。
若要裝入色帶，請完成下列步驟：
1. 掀起耗材擋門。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
2.
注意 • 印字頭可能很熱而且會導致嚴重的燙傷。讓印字頭冷卻。
旋轉印字頭開啟桿以開啟印字頭組合。
印表機設定
裝入色帶
57
如下圖所示，拉開色帶鬆開端，將色帶捲置放在色帶供應軸上。將捲筒盡量往後推
3.
入。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
58
印表機設定
裝入色帶
4. 將色帶穿過印字頭組合下方，然後繞在其左側，如圖所示。
5. 由於印字頭組合下方的色帶可後退到底，因此請將色帶繞在色帶收納軸上。依照顯
示的方向旋轉收納軸數圈，讓色帶收緊並對齊。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
6. 耗材是否已經裝入印表機？
如果 ... 則 ...
否繼續 步驟 2 於第 31 頁 來將耗材裝入印表機。
是
a. 向下轉動印字頭開啟桿直到將印字頭鎖入定位為止。
b. 關閉耗材擋門。
印表機設定
裝入色帶
59
c. 必要時，請按下 「PAUSE ( 暫停 )」啟用列印。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
60
安裝印表機驅動程式及連接印表機與電腦
安裝印表機驅動程式及連接印表機與電腦
本節說明將印表機連接至任何電腦的資料通訊介面前，如何使用 Zebra Setup Utilities
程式將執行 Microsoft Windows
此程式，本節可作為安裝指示。您可以使用任何可用的連接方式將印表機與電腦連
接。
重要 • 您必須先安裝 Zebra Setup Utilities 程式，才能將印表機連接到電腦上。如果您
未安裝 Zebra Setup Utilities 程式即連接印表機，您的電腦將無法安裝正確的印表機驅
動程式。
安裝 Zebra Setup Utilities
如果您的電腦上尚未安裝 Zebra Setup Utilities，或者您想要更新現有版本的程式，請遵
循本節的指示。進行此操作時，您不必解除安裝任何舊版或任何 Zebra 印表機驅動程
式。
若要安裝 Zebra Setup Utilities 程式，請完成下列步驟：
下載 Zebra Setup Utilities 安裝程式
1. 請造訪 http://www.zebra.com/setup。
Zebra Setup Utilities 頁面即會出現。
2. 在「DOWNLOADS ( 下載 )」索引標籤下，按一下 ZEBRA SETUP UTILITIES 選項
下的 「下載」。
®
的電腦準備好安裝印表機驅動程式。如果您尚未安裝
系統會提示您閱讀並接受 「使用者授權合約」 (EULA)。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦
3. 如果您同意 EULA 條款，請按一下
「ACCEPT AND BEGIN DOWNLOAD NOW ( 接受並立即開始下載 )」
執行或儲存執行檔的選項會視您所使用的瀏覽器而異。
執行 Zebra Setup Utilities 安裝程式
4. 將程式儲存至您的電腦 ( 如果您的瀏覽器提供的是執行程式選項，而非儲存，則此
步驟可省略 )
61
5. 執行執行檔。如果電腦提示您授權執行檔案，請按一下適當的按鈕以允許執行。
電腦接下來顯示的內容，取決於是否已安裝 Zebra Setup Utilities。根據電腦指示進
行。
如果您的電腦 ... 則 ...
過去未曾安裝過
a. Zebra Setup Utilities - InstallAware 精靈會顯示下列內容。
Zebra Setup Utilities
b. 請移至
新安裝
Zebra Setup Utilities 於第62 頁。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
62
安裝印表機驅動程式及連接印表機與電腦
如果您的電腦 ... 則 ...
過去曾安裝過
Zebra Setup Utilities
新安裝 Zebra Setup Utilities
6. 按一下 「下一步」。
系統會再次提示您閱讀並接受 「使用者授權合約」 (EULA)。
a. Zebra Setup Utilities - InstallAware 精靈會顯示下列內容。
b. 請移至
更新現有的
Zebra Setup Utilities
安裝
於第64 頁。
7. 如果您同意 EULA 條款，請勾選下列方塊：
我接受授權合約條款
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
安裝印表機驅動程式及連接印表機與電腦
8. 按一下 「下一步」。
系統會提示您選取安裝檔案的位置。
9. 視需要變更目的地資料夾，然後按一下 「下一步」。
系統會提示您選取程式捷徑的位置。
印表機設定和操作
63
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
64
安裝印表機驅動程式及連接印表機與電腦
10. 視需要變更位置，然後按一下 「下一步」。
系統會提示您完成 InstallAware 精靈。
11. 跳到
繼續新安裝或更新安裝
於第65 頁。
更新現有的 Zebra Setup Utilities 安裝
12. 按一下 「下一步」。
系統會提示您選擇想要安裝的功能。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
13. 按一下 「下一步」。
系統會提示您完成 InstallAware 精靈。
繼續新安裝或更新安裝
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦
65
14. 按一下 「下一步」。
開始安裝。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
66
安裝印表機驅動程式及連接印表機與電腦
安裝期間會顯示驅動程式的相關資訊。
15. 讀取資訊，然後勾選下列核取方塊：
我已閱讀上述資訊
16. 按一下 「下一步」。
顯示當精靈離開安裝時可執行的選項。
17. 勾選 「立即執行 Zebra Setup Utilities」方塊。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
18. 按一下 「完成」。
電腦接下來顯示的內容，取決於電腦上是否已安裝任何 Zebra 印表機驅動程式。
根據電腦顯示的指示進行。
如果您的電腦 ... 則 ...
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦
67
過去未曾安裝過
Zebra 印表機驅動
程式
「系統準備精靈」隨即顯示。
若連接方式為 ... 則 ...
USB 埠 繼續
序列埠或選用
將電腦連接到印表機的
繼續
將電腦連接到印表機的序列埠或平行埠
的平行埠
USB
連接埠
於第69 頁。
於第73 頁。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
68
安裝印表機驅動程式及連接印表機與電腦
如果您的電腦 ... 則 ...
過去曾安裝過
Zebra 印表機驅動
程式
Zebra Setup Utilities 畫面即會顯示。
若透過 ... 連線 則 ...
USB 埠 繼續
序列埠或選用
將印表機連接至電腦的連接埠
繼續
從
Zebra Setup Utilities
的平行埠
於第70 頁。
畫面新增印表機
於第76 頁。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
將電腦連接到印表機的 USB 連接埠
只有在您安裝了 Zebra Setup Utilities 程式後才能完成本節的步驟。若有需要，請先完
安裝
成
重要 • 您必須先安裝 Zebra Setup Utilities 程式，才能將印表機連接到電腦上。如果您
未安裝 Zebra Setup Utilities 程式即連接印表機，您的電腦將無法安裝正確的印表機驅
動程式。
注意 • 在連接資料通訊纜線前，請確認印表機電源已關閉 (O)。在電源開啟 (I) 時連接資料
通訊纜線可能會損壞印表機。
若要透過 USB 將印表機連接到電源，請完成下列步驟：
執行系統準備精靈
Zebra Setup Utilities 於第60 頁中的步驟再繼續進行。
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 —USB
69
如果目前顯示的是 Zebra Setup Utilities 畫面，則不需要完成本節。繼續
至電腦的連接埠
於第70 頁。
將印表機連接
第一次安裝 Zebra Setup Utilities 程式與印表機驅動程式時，系統會提示您遵照 「系統
準備精靈」進行。
圖 8 • 系統準備精靈
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
70
安裝印表機驅動程式及連接印表機與電腦 —USB
1. 按一下 「下一步」。
「系統準備精靈」會提示您將印表機連接到電腦的 USB 連接埠上。
2. 按一下 「完成」。
Zebra Setup Utilities 畫面即會顯示。
將印表機連接至電腦的連接埠
只有在 「系統準備精靈」提示您這麼做或您已開啟 Zebra Setup 程式後，才完成本節中
安裝
的步驟。若有需要，請先完成
Zebra Setup Utilities 於第60 頁中的步驟再繼續進
行。
圖 9 • Zebra Setup Utilities 畫面
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
安裝印表機驅動程式及連接印表機與電腦 —USB
100 – 240 VAC
50 – 60 Hz
3. 將 USB 接線連接到電腦上的 USB 連接埠。
4. 將 USB 接線的另一端連接到您的電腦上。
印表機設定和操作
71
5. 將交流電源線的母接頭插入印表機背面的交流電源接頭。
6. 將交流電源線的公接頭插入適合的電源插座。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
72
安裝印表機驅動程式及連接印表機與電腦 —USB
7. 開啟 (I) 印表機。
印表機開機時，您的電腦會完成驅動程式的安裝，並辨識您的印表機。
USB 連線安裝完成。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
將電腦連接到印表機的序列埠或平行埠
只有在您安裝了 Zebra Setup Utilities 程式後才能完成本節的步驟。若有需要，請先完
安裝
成
重要 • 您必須先安裝 Zebra Setup Utilities 程式，才能將印表機連接到電腦上。如果您
未安裝 Zebra Setup Utilities 程式即連接印表機，您的電腦將無法安裝正確的印表機驅
動程式。
注意 • 在連接資料通訊纜線前，請確認印表機電源已關閉 (O)。在電源開啟 (I) 時連接資料
通訊纜線可能會損壞印表機。
若要透過 USB 將印表機連接到電源，請完成下列步驟：
如果目前顯示的是 Zebra Setup Utilities 畫面，則不需要完成本節。繼續從 Zebra Setup
Utilities
執行系統準備精靈
Zebra Setup Utilities 於第60 頁中的步驟再繼續進行。
畫面新增印表機
於第76 頁。
印表機設定和操作
73
第一次安裝 Zebra Setup Utilities 程式與印表機驅動程式時，系統會提示您遵照 「系統
準備精靈」進行。
圖 10 • 系統準備精靈
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
74
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
1. 選取 「其他電腦連接埠 ( 平行埠、序列埠、TCP-IP 連接埠等等 )」，然後再按一下
「下一步」。
新的印表機精靈會提示您開始安裝程序。
2. 按一下 「完成」。
印表機驅動程式精靈隨即顯示。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
3. 按一下 「下一步」。
系統會提示您選取安裝選項。
4. 繼續步驟 6 於第 77 頁。
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
75
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
76
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
從 Zebra Setup Utilities 畫面新增印表機
圖 11 • Zebra Setup Utilities 畫面
5. 在 Zebra Setup Utilities 畫面上，按一下 「安裝新印表機」。
系統會提示您選取安裝選項。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
6. 按一下 「安裝印表機」。
系統會提示您選取印表機類型。
7. 選取您的印表機機型與解析度。
印機器的型號貼紙上有標示機型與解析度，貼紙通常位在耗材架下方。資訊格式如
下：
77
Part Number: XXXXXxY – xxxxxxxx
其中
XXXXX = 印表機機型
Y = 印表機解析度 (2 = 203 dpi，3 = 300 dpi，6 = 600 dpi)
例如，型號 ZT420x3 – xxxxxxxx
ZT420 指出印表機的機型是 ZT420
3 指出印字頭解析度為 300 dpi
8. 按一下 「下一步」。
系統會提示您輸入印表機名稱、印表機連接的連接埠，以及程式使用的語言。
9. 視需要變更印表機名稱，然後選取適當的連接埠與語言。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
78
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
10. 按一下 「下一步」。
系統會提示您啟動其他設定精靈。
11. 按一下所需的選項，然後按一下 「完成」。
安裝印表機驅動程式。如果提示您其他程式可能會受到影響，請按一下 「下一
步」。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
100 – 240 VAC
50 – 60 Hz
將印表機連接至電腦的序列埠和平行埠
12. 將所需的接線連接到電腦上適當的連接埠。
13. 將所需接線的另一端連接到電腦上適當的連接埠。
印表機設定和操作
79
14. 將交流電源線的母接頭插入印表機背面的交流電源接頭。
15. 將交流電源線的公接頭插入適合的電源插座。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
80
安裝印表機驅動程式及連接印表機與電腦 — 序列或平行
16. 開啟 (I) 印表機。
印表機開機。
設定印表機 ( 視需要 )
17. 視需要調整印表機的連接埠設定，以符合您電腦的設定。如需詳細資訊，請參閱
連接埠設定
於第135 頁。
序列埠或平行埠連接安裝完成。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
透過印表機的⼄太網路連接埠連接到網路
如果您想要使用有線的列印伺服器 ( 乙太網路 ) 連線，您可能需要使用其他可用的連線
將印表機連接到您的電腦。透過這些連線連到印表機時，您可以設定印表機透過印表
機的有線印表機伺服器與區域網路 (LAN) 通訊。
如需 Zebra 列印伺服器的更多資訊，請參閱
與無線列印伺服器使用者指南》。
http://www.zebra.com/zt400-info。
若要透過有線印表機伺服器將印表機連接到電源，請完成下列步驟：
若要下載本指南的最新版，請移至
《
ZebraNet
印表機設定和操作
有線列印伺服器
81
1. 依照
2. 將印表機連接到與您網路連接的乙太網路纜線。
3. 檢查螢幕，看看是否有 IP 位址已指派給印表機。請參閱 IP
安裝
Zebra Setup Utilities 於第60 頁中的指示安裝 Zebra Setup Utilities。
印表機會嘗試與您的網路通訊。如果成功，印表機會填入您 LAN 的閘道與子網路
值，並取得 IP 位址。印表機螢幕將交替顯示印表機的韌體版本與其 IP 位址。
位址
於第119 頁瞭解其
他檢視 IP 位址的方法。
如果印表機的 IP 位址是 ... 則 ...
0.0.0.0
或
000.000.000.000
任何其他值 繼續
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
繼續
以您的
) 於第82 頁。
要
從
Zebra Setup Utilities
於第83 頁。
表機
LAN
資訊設定印表機 (視需
畫面新增印
印表機設定和操作
82
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
以您的 LAN 資訊設定印表機 ( 視需要 )
如果印表機自動與網路連線，您不需要完成此節。繼續從 Zebra Setup Utilities
增印表機
4. 依照
於第83 頁。
將電腦連接到印表機的
埠或平行埠
於第73 頁中的指示使用 USB、序列埠或選用的平行埠將印表機與您的
USB
連接埠
於第69 頁或
將電腦連接到印表機的序列
畫面新
電腦連接。
5. 設定下列印表機設定。您可以透過 Zebra Setup Utilities ( 按一下 Zebra Setup Utilities
畫面上的 「設定印表機連線」 ) 或以下連結所示的方式變更值。請與您的網路管理
員聯絡以取得正確的網路值。
• IP
通訊協定
於第122 頁 ( 將值從 「ALL ( 全部 )」變更成 「PERMANENT ( 永
久 )」 )
閘道
•
•
• IP
6. 配置列印伺服器設定之後，請重設網路以便套用變更。請參閱
於第121 頁 ( 符合 LAN 的閘道值 )
子網路遮罩
位址
於第120 頁 ( 符合 LAN 的子網路值 )
於第119 頁 ( 將唯一的 IP 位址指派給印表機 )
重設網路
於第124
頁。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
從 Zebra Setup Utilities 畫面新增印表機
7. 視需要開啟 Zebra Setup Utilities 程式。
Zebra Setup Utilities 畫面即會顯示。
圖 12 • Zebra Setup Utilities 畫面
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
83
8. 按一下 「安裝新印表機」。
印表機驅動程式精靈隨即顯示。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
84
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
9. 按一下 「下一步」。
系統會提示您選取安裝選項。
10. 按一下 「安裝印表機」。
系統會提示您選取印表機類型。
11. 選取您的印表機機型與解析度。
印機器的型號貼紙上有標示機型與解析度，貼紙通常位在耗材架下方。資訊格式如
下：
Part Number: XXXXXxY – xxxxxxxx
其中
XXXXX = 印表機機型
Y = 印表機解析度 (2 = 203 dpi，3 = 300 dpi，6 = 600 dpi)
例如，型號 ZT420x3 – xxxxxxxx
ZT420 指出印表機的機型是 ZT420
3 指出印字頭解析度為 300 dpi
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
12. 按一下 「下一步」。
系統會通知您印表機已安裝。
13. 按一下 「新增新印表機」。
系統會提示您輸入印表機名稱、印表機連接的連接埠，以及印表機螢幕使用的語
言。
85
14. 按一下 「新增連接埠」。
精靈會提示您輸入連接埠名稱與您印表機的 IP 位址。
n
附註 • 如果有其他的應用程式開啟，系統會提示您驅動程式遭另一個處理序鎖定。
您可以按一下 「下一步」繼續，或按一下 「離開」讓您先儲存工作，再繼續此安
裝。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
86
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
15. 為連接埠命名，讓您可以在連接埠出現在可用連接埠清單時辨識連接埠。
16. 輸入印表機的 IP 位址。這可以是自動指派的位址，或是您在上一節手動指定的位
址。
17. 按一下 「確定」。
隨即以您指派的連接埠名稱建立一個印表機驅動程式。新的印表機連接埠出現在可
用連接埠清單中。
18. 按一下 「下一步」。
系統會提示您啟動其他設定精靈。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — ⼄太網路
19. 按一下所需的選項，然後按一下 「完成」。
安裝印表機驅動程式。如果提示您其他程式可能會受到影響，請按一下適當的選項
繼續。
87
有線 ( ⼄太網路 ) 連線安裝完成。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
88
安裝印表機驅動程式及連接印表機與電腦 — 無線
將印表機連線至無線網路
如果您想要使用其中一部印表機的選用無線列印伺服器，必須先使用其他可用的連
線，將印表機連接到您的電腦。透過這些連線連到印表機時，您可以設定印表機透過
無線印表機伺服器與無線區域網路 (WLAN) 通訊。
如需 Zebra 列印伺服器的更多資訊，請參閱
與無線列印伺服器使用者指南》。
http://www.zebra.com/zt400-info。
若要透過選用的無線印表機伺服器將印表機連接到電源，請完成下列步驟：
《
ZebraNet
若要下載本指南的最新版，請移至
有線列印伺服器
1. 依照
2. 依照
3. 針對無線列印伺服器配置下列印表機設定。您可以透過 Zebra Setup Utilities ( 按一
4. 配置無線列印伺服器設定之後，請重設網路以便套用變更。請參閱
安裝
Zebra Setup Utilities 於第60 頁中的指示安裝 Zebra Setup Utilities。
將電腦連接到印表機的
埠或平行埠
電腦連接。
下 Zebra Setup Utilities 畫面上的 「設定印表機連線」 ) 或以下連結所示的方式變更
值。請與您的網路管理員聯絡以取得正確的網路值。
• ESSID 於第123 頁 ( 變更值以符合您的無線網路 ESSID)
• IP
久 )」 )
閘道
•
•
子網路遮罩
• IP
於第73 頁中的指示使用 USB、序列埠或選用的平行埠將印表機與您的
通訊協定
於第121 頁 ( 符合 WLAN 的閘道值 )
位址
於第122 頁 ( 將值從 「ALL ( 全部 )」變更成 「PERMANENT ( 永
於第120 頁 ( 符合 WLAN 的子網路值 )
於第119 頁 ( 將唯一的 IP 位址指派給印表機 )
USB
連接埠
於第69 頁或
將電腦連接到印表機的序列
重設網路
於第124 頁。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
從 Zebra Setup Utilities 畫面新增印表機
5. 視需要開啟 Zebra Setup Utilities 程式。
Zebra Setup Utilities 畫面即會顯示。
圖 13 • Zebra Setup Utilities 畫面
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — 無線
89
6. 按一下 「安裝新印表機」。
印表機驅動程式精靈隨即顯示。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
90
安裝印表機驅動程式及連接印表機與電腦 — 無線
7. 按一下 「下一步」。
系統會提示您選取安裝選項。
8. 按一下 「安裝印表機」。
系統會提示您選取印表機類型。
9. 選取您的印表機機型與解析度。
印機器的型號貼紙上有標示機型與解析度，貼紙通常位在耗材架下方。資訊格式如
下：
Part Number: XXXXXxY – xxxxxxxx
其中
XXXXX = 印表機機型
Y = 印表機解析度 (2 = 203 dpi，3 = 300 dpi，6 = 600 dpi)
例如，型號 ZT420x3 – xxxxxxxx
ZT420 指出印表機的機型是 ZT420
3 指出印字頭解析度為 300 dpi
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — 無線
10. 按一下 「下一步」。
系統會通知您印表機已安裝。
11. 按一下 「新增新印表機」。
系統會提示您輸入印表機名稱、印表機連接的連接埠，以及印表機螢幕使用的語
言。
91
12. 按一下 「新增連接埠」。
精靈會提示您輸入連接埠名稱與您印表機的 IP 位址。
n
附註 • 如果有其他的應用程式開啟，系統會提示您驅動程式遭另一個處理序鎖定。
您可以按一下 「下一步」繼續，或按一下 「離開」讓您先儲存工作，再繼續此安
裝。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
92
安裝印表機驅動程式及連接印表機與電腦 — 無線
13. 為連接埠命名，讓您可以在連接埠出現在可用連接埠清單時辨識連接埠。
14. 輸入印表機的 IP 位址。這可以是自動指派的位址，或是您在上一節手動指定的位
址。
15. 按一下 「確定」。
隨即以您指派的連接埠名稱建立一個印表機驅動程式。新的印表機連接埠出現在可
用連接埠清單中。
16. 按一下 「下一步」。
系統會提示您啟動其他設定精靈。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
安裝印表機驅動程式及連接印表機與電腦 — 無線
17. 按一下所需的選項，然後按一下 「完成」。
安裝印表機驅動程式。如果提示您其他程式可能會受到影響，請按一下適當的選項
繼續。
93
無線通訊安裝完成。
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
94
列印測試標籤並進行調整
列印測試標籤並進行調整
裝入耗材、裝入色帶 ( 如果使用的是熱轉印模式 )、安裝印表機驅動程式，並將印表機
連接到電腦時，請依照本節指示列印測試標籤。列印此標籤可讓您知道連線是否正
常，以及是否需要調整任何設定。
若要列印測試標籤並視需要調整印表機，請完成下列步驟：
1. 開啟 Zebra Setup Utilities 以返回 Zebra Setup Utilities 畫面。
2. 按一下其中一個您印表機適用的印表機驅動程式。
3. 按一下 「開啟印表機工具」。
「工具」視窗會顯示可用的印表機命令。
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機設定和操作
列印測試標籤並進行調整
4. 按一下 「傳送」以列印印表機配置標籤。
如果您的連線正常，且印表機裝入耗材與色帶 ( 若有使用 ) 的方式正確，就會列印
印表機配置標籤。
圖 14 • 印表機配置標籤樣本
95
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
印表機設定和操作
96
列印測試標籤並進行調整
5. 您是否滿意列印印表機配置標籤且及列印品質？
如果 ... 則 ...
列印標籤且列印品質令人滿意您的印表機現在可以準備列印。繼續使用您選擇的
標籤設計程式。您可以使用從 http://www.zebra.com
下載的 ZebraDesigner™。.
沒有列印標籤
a. 關閉 「工具」視窗並確定您選取了正確的印表
機驅動程式，再按一下 「開啟印表機」工具。
再次嘗試列印標籤。
b. 如果仍無法列印標籤，請檢查印表機與電腦之
間或印表機與網路之間的連線。
c. 視需要修改印表機設定以符合您電腦的設定。
可列印標籤，但品質不佳或
請參閱
列印問題
於第172 頁中的疑難排解指示。
有其他問題
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
本節協助您配置和調整印表機。
3
印表機配置與調整
內容
調整印表機設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
列印設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
網路設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
RFID 設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
語言設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
感應器設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
連接埠設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
藍牙設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
校準色帶與耗材感應器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
調整印字頭壓力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
移除用過的色帶 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
2021/1/5 P1066582-06ZHTW
印表機配置和調整
98
調整印表機設定
調整印表機設定
本節列出您可變更的印表機設定並指出可變更設定的工具。這些工具如下：
•ZPL 和 Set/Get/Do (SGD) 指令 ( 請參閱 《Zebra
®
程式指南
》以取得更多資訊。)
• 此印表機的使用者功能表 ( 請參閱
取得更多資訊。)
• 當此印表機有作用中的有線或無線列印伺服器連結，則為印表機的網頁 ( 請參閱
《
ZebraNet
該參考手冊可在 http://www.zebra.com/manuals 上取得。
有線和無線列印伺服器使用者指南》
閒置顯示、主功能及使用者功能表
以取得更多資訊。)
於第17 頁以
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
印表機配置和調整
網路
—
作用中列印伺服器
—
主要網路
— 有線 IP 位址
—
有線子網路遮罩
—
有線閘道
— 有線 IP
通訊協定
— 有線 MAC 位址
— IP
連接埠
— IP
替代連接埠
— WLAN IP 位址
— WLAN
子網路遮罩
— WLAN 閘道
—
WLAN IP
通訊協定
— WLAN MAC 位址
— ESSID
— 頻道
— 訊號
—
列印資訊
—
重設網路
—
載入預設值
RFID
— RFID
國家代碼
— RFID 狀態
— RFID 校準
— 讀取 RFID 資料
— RFID 測試
— RFID
編程位置
— RFID 天線
— RFID
讀取功率
— RFID
寫入功率
— RFID
有效計數
— RFID
無效計數
—
語⾔功能表
*
工具
—
列印資訊
— LCD 對比
—
顯示閒置
—
開機動作
—
印字頭關閉動作
—
印字頭開啟指示燈
—
頂蓋開啟指示燈
—
載入預設值
— 耗材/
色帶校準
—
診斷模式
—
已啟用
ZBI？
— 執行 ZBI 程式
—
停⽌ ZBI 程式
— 列印 USB 檔案
— 複製 USB
檔案到
E:
— 儲存 E:
檔案至
USB
—
列印站
—
網路功能表
*
設定
— 濃度
—
列印速度
—
耗材類型
—
列印方式
— 撕除
—
列印寬度
—
列印模式
—
左側位置
—
重新列印模式
—
最大標籤⻑度
— 語⾔
—
工具功能表
*
連接埠
—
傳輸速率
—
資料位元
—
同位檢查
—
主機信號交換協定
—
WML
—
藍牙功能表
*
藍牙
—
藍牙位址
—
模式
— 探索
—
連接的
—
藍牙規格版本
—
最低安全性模式
—
設定功能表
*
感應器
—
感應器類型
—
耗材/
色帶校準
—
列印資訊
—
標籤感應器
—
送入標籤
—
連接埠功能表
*
語⾔
— 語⾔
—
指令字元
—
控制字元
—
定界字元
—
ZPL 模式
—
感應器功能表
*
* 代表下一個使用者功能表的捷徑
調整印表機設定
使用者功能表 下列為使用者功能表及每個功能表中顯示的項目。按一下任何功能表項
目可移至其說明。
圖 15 • 使用者功能表
99
2021/1/5 ZT400 系列 使用者指南 P1066582-06ZHTW
100
印表機配置和調整
調整印表機設定
列印設定
濃度
列印濃度
表 5 • 列印設定
將濃度設定為足以提供良好列印品質的最低設定值。如果將濃度設得太高，標籤
影像可能無法列印清楚，條碼可能無法正確掃描，色帶可能腐蝕，或印字頭可能
會提早磨損。
請視需要使用 FEED (
使用者功能表項目：
送紙) 自我檢測
主功能表 >
於第190 頁決定最佳明暗度設定。
設定
列印速度
列印速度
已接受值：
相關的
使用的
印表機網頁：
ZPL
SGD
指令：
指令：
0.0 至 30.0
^MD, ~SD
print.tone
「檢視及修改印表機設定」>「一般設定」>「濃
度」
選取列印標籤的速度 ( 以英吋 / 秒表示 )。速度較慢的列印通常會有較好的列印
品質。
使用者功能表項目：
已接受值：
相關的
使用的
ZPL
SGD
指令：
指令：
主功能表 >
設定
2、3、4、5、6
^PR
media.speed
P1066582-06ZHTW ZT400 系列 使用者指南 2021/1/5
