Zebra ZT410, ZT420 User Guide [ko]

Download

ZT400 Series

산업용 프린터

사용자 안내서

P1066582-06KO

관할지역에 등록되어 있는 ZIH Corp. 상표입니다. 기타 상표는 해당 소유자의 재산입니다.

본 문서의 정보는 사전 통지 없이 변경됩니다 .

법적 및 비밀 정보 공지에 대한 자세한 내용은 다음 사이트를 방문하십시오 .

저작권 : www.zebra.com/copyright 보증 : www.zebra.com/warranty 최종 사용자 라이센스 계약 : www.zebra.com/eula 소프트웨어 : www.zebra.com/linkoslegal

사용 약관 비밀 정보 공지

정보가 포함되어 있습니다 . 본 설명서는 여기에서 설명하는 장비에 대한 정보를 제공하기 위한 것으로 장비 를 작동하고 관리하는 사용자가 사용하기 위한 것입니다 . 이러한 비밀 정보는 Zebra Technologies 의 명시적 서면 승인 없이 그 외의 다른 목적으로 사용 , 재출판하거나 타인에게 공개할 수 없습니다 .

본 설명서에는 Zebra Technologies Corporation 및 그 자회사 ("Zebra Technologies") 의 기밀

제품 개선 지속적인 제품 개선은 Zebra Technologies 의 정책입니다 . 모든 사양과 디자인은 통지 없이 변경

될 수 있습니다 .

책임 부인 Zebra Technologies 는 공개된 엔지니어링 사양과 설명서의 정확성을 유지하기 위해 노력합니다 .

그러나 오류가 발생할 수 있습니다 . Zebra Technologies 는 그러한 오류를 수정할 권리를 가지며 오류로 인해 발생하는 책임을 부인합니다 .

책임의 제한 Zebra Technologies 가 손해 발생 가능성을 통지 받은 경우를 비롯한 어떠한 경우에도 Zebra

Technologies 또는 제공 제품 ( 하드웨어 및 소프트웨어 ) 의 개발 , 생산 , 판매와 관련된 모든 사람은 제품의

사용 , 사용 결과 , 또는 사용 미숙으로 인해 발생하는 모든 손해 ( 영업 이익의 손실 , 영업 중단 , 영업 정보의 유실 , 기타 금전적 손실을 포함하나 이에 국한되지 않음 ) 에 적 또는 우발적 손해에 대한 책임의 배제 또는 제한을 허용하지 않으므로 위의 책임 제한 또는 배제 사항이 적용되지 않을 수 있습니다 .

대해 책임이 없습니다 . 일부 관할지에서는 결과

준거 발표

본 내용은 다음의 Zebra 프린터에 대한 것입니다 .

준거 발표

ZT410 및 ZT420

제조업체 :

Zebra Technologies Corporation

3 Overlook Point

Lincolnshire, Illinois 60069 U.S.A.

이 프린터는 다음 용도의 FCC의 해당 기술 표준에 부합합니다.

가정용 , 사무용 , 상업용 및 공업용

단 , 위의 사항은 장비를 무단 변경하지 않았고 ,

적절히 유지 보수하고 사용한 경우에 한합니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

준거 발표

규정 준수 정보

FCC 규정 준수 공지

본 장치는 FCC 규정의 제 15 부를 준수합니다 . 작동에는 다음과 같은 두 가지 조건이 적 용됩니다 .

1. 본 장치는 유해한 장해를 발생시키지 않으며

2. 원하지 않는 작동에 의해 발생한 장해를 비롯한 모든 장해를 견딜 수 있어야 합니다.

주 • 이 장비는 FCC 규정 제 15 부에 의거하여 테스트한 결과 클래스 B 디지털 장비에

대한 제한 규정을 준수합니다 . 이러한 제한은 거주 지역 설치시 전자파 간섭으로부터 적절하게 보호하기 위한 규정입니다 . 이 장비는 무선 전자파 에너지를 생성하고 사용 하며 그 에너지를 발산시킬 수 있으며 지침에 따라 설치하고 사용하지 않을 경우 무선 통신에 대한 전자파 간섭을 일으킬 설치 방법이 있다고 보증하지 않습니다 . 이 장비가 라디오 또는 TV 수신에 대한 전자 파 간섭을 일으킬 경우 ( 장비를 꼈다 켜면 확인할 수 있음 ) 다음 조치를 취하여 전자파 간섭을 제거하십시오 .

• 수신 안테나의 방향을 변경하거나 설치 장소를 변경합니다 .

• 본 장치와 수신기의 거리를 멀리 떨어지도록 합니다 .

• 수신기가 연결된 콘센트가 아닌 다른 콘센트에 본 장치를 연결합니다 .

• 대리점이나 무선 /TV 전문 기술자에게 도움을 청합니다 .

수 있습니다 . 그러나 장해가 발생하지 않는 특정한

FCC 방사 노출 공지 (RFID 인코더가 장착된 프린터에 한함 )

본 장비는 통제되지 않은 환경에 대한 FCC 방사 노출 제한을 준수합니다 . 본 장비는 라디에이터와 사용자 사이의 거리가 최소 20cm 떨어진 곳에 설치되어 작동되어야 합니다 .

본 전송기를 다른 안테나 또는 전송기와 함께 설치하거나 작동시켜서는 안됩니다 .

캐나다 DOC 준수 선언문

본 클래스 B 디지털 장치는 Canadian ICES-003 을 준수합니다 .

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

준거 발표 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

규정 준수 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1 • 소개 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

프린터 옵션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

통신 인터페이스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

데이터 케이블 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

프린터 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

제어판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

디스플레이의 화면을 통해 탐색하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

유휴 디스플레이, 홈 메뉴 및 사용자 메뉴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

미디어 유형 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

리본 개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

리본 사용 시기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

리본의 코팅면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

2 • 프린터 설정 및 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

프린터 취급 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

포장 풀기 및 프린터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

프린터 보관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

배송 프린터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

프린터의 언어 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

인쇄 모드 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

미디어 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

티어오프 모드용 최종 단계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

필오프 모드용 최종 단계(라이너 테이크업 유무 상관 없음) . . . . . . . . . . . . . . . . . . . . 38

되감기 모드용 최종 단계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

커터 모드용 최종 단계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

2021-01-04 P1066582-06KO

리본 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Zebra Setup Utilities 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

프린터의 USB 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

프린터의 이더넷 포트를 통해 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . 81

프린터를 무선 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

테스트 라벨 인쇄 및 조정하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

3 • 프린터 구성 및 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

프린터 설정 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

인쇄 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

네트워크 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118

RFID 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

언어 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

센서 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

포트 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

블루투스 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

리본 및 미디어 센서 보정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

인쇄헤드 압력 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

4 • 정기 유지 보수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

청소 일정 및 과정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

외장, 미디어 용지함 및 센서의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

인쇄 헤드 및 플래튼 롤러 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

필 어셈블리 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

커터 모듈 청소 및 윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

사용한 리본 제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

프린터 부품 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

교체 부품 주문 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

재활용 프린터 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

5 • 문제점 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

상태 표시등의 의미 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

인쇄 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

리본 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

RFID 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

오류 메시지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

통신 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

기타 문제점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 진단 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

파워온(PowerOn) 자가 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

취소 자가 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

일시 중지 자가 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

급지 자가 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

급지 및 일시 중지 자가 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

취소 및 일시 중지 자가 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

통신 진단 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

센서 프로파일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

6 • USB 호스트 포트 및 Print Touch 기능 사용하기 . . . . . . . . . . . . . . . . . . . . . . 197

예제에 필요한 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

예제를 완료하기 위한 파일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

USB 호스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

예제 1: USB 플래시 드라이브에 파일을 복사하고 USB 미러링 수행 . . . . . . . . . . . . 201

예제 2: USB 플래시 드라이브에서 라벨 형식 인쇄 . . . . . . . . . . . . . . . . . . . . . . . . . 203

예제 3: USB 플래시 드라이브로/브라이브에서 파일 복사 . . . . . . . . . . . . . . . . . . . . 204

예제 4: USB 키보드를 사용해서 저장된 파일의 데이터 입력 및 라벨 인쇄 . . . . . . . 206

Print Touch/NFC(Near Field Communication) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207

예제 5: 스마트 장치를 사용해서 저장된 파일의 데이터 입력 및 라벨 인쇄

. . . . . . . 208

7 • 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211

일반 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212

전원 코드 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212

통신 인터페이스 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

표준 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

선택사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

인쇄 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218

미디어 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

리본 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

용어집 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

주 • ______________________________________________________________________

__________________________________________________________________________

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

소개

이 섹션에서는 프린터 및 프린터의 부품에 대한 전체적인 개요를 제공합니다 .

프린터 옵션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

통신 인터페이스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

프린터 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

제어판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

디스플레이의 화면을 통해 탐색하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

유휴 디스플레이, 홈 메뉴 및 사용자 메뉴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

미디어 유형 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

리본 개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

리본 사용 시기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

리본의 코팅면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

2021-01-04 P1066582-06KO

소개

프린터 옵션

사용 가능한 프린터 옵션은 그림 1 에 나와 있습니다 . 프린터 옵션을 사용할 수 있는 인 쇄 모드에 대한 정보는 26 페이지의

인쇄 모드 선택

을 참조하십시오 .

그림 1 • 프린터 옵션

티어오프 ( 표준 )

라이너 테이크업 옵션 있는 필오프

되감기 옵션

커터 옵션

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

통신 인터페이스

통신 인터페이스 연결은 그림 2 와 같습니다 . ZebraNet 무선 인쇄 서버 옵션이 프린터에 도 나타날 수 있습니다 . 프린터에 사용 가능한 통신 인터페이스를 통해 프린터로 라벨 형식을 전송할 수 있습니다 .

소개

통신 인터페이스

• 연결 유형에 대한 자세한 정보는 214

• 이러한 통신 인터페이스 중 하나 이상에 컴퓨터를 연결하는 시기와 방법에 대한 지

침은 60 시오.

페이지의 프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

그림 2 • 통신 인터페이스의 위치

페이지의 표준

을 참조하십시오.

를 참조하십

내장 유선 이더넷 인쇄 서버

직렬 포트 USB 포트 병렬 포트 ( 선택 사양 )

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

소개

통신 인터페이스

데이터 케이블

응용 프로그램에 맞는 모든 데이터 케이블을 공급해야 합니다 . 케이블 스트레인 릴리 프 클램프를 사용하도록 권장합니다 .

이더넷 케이블은 차폐될 필요가 없지만 , 기타 모든 케이블은 완전히 차폐되어 있고 금 속 또는 도금된 커넥터에 연결되어야 합니다 . 차폐되지 않은 데이터 케이블을 사용하 면 방사 방출량이 제한 규정보다 높게 나타날 수 있습니다 .

케이블에서 전기 노이즈가 감지되는 현상을

최소화하려면 다음 방법을 따르십시오 .

• 데이터 케이블은 가능한 짧게 사용하십시오 .

• 데이터 케이블을 전원 코드에 붙여 놓지 마십시오 .

• 데이터 케이블을 전원 전선관에 묶지 마십시오 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 부품

주 • 프린터 내부의 부품은 색상으로 구분되어 있습니다 .

• 사용자가 손을 대어서 취급해야 하는 부분은 프린터 내부에 금색으로 되어 있으며,

• 리본 시스템과 관련된 부품은 검정색 플라스틱으로 만들어져 있고 , 미디어와 관련

그림 3 은 표준 프린터의 용지함 내부 부품을 보여줍니다 . 실제 프린터는 프린터 모델

및 설치 옵션에 따라 약간 다를 수 있습니다 . 레이블이 붙어 있는 부품은 본 설명서에 설 명된 절차에서 언급됩니다 .

소개

프린터 부품

본 설명서의 그림에 금색으로 표시되어 있습니다 .

된 부품은 회색 플라스틱으로 만들어져 있습니다 . 이러한 부품 및 기타 요소는 필 요에 따라 본 설명서의 그림에 하늘색으로 표시되어 있습니다 .

그림 3 • 프린터 부품

미디어 도어

인쇄헤드 압력 조정 토글

* 이 구성 요소는 열전사 옵션이 설치된 프린터에서만 나타납니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

제어판

USB 호스트 포트 ( 싱글 또는 듀얼 )

인쇄헤드 어셈블리

인쇄헤드 개방 레버

리본 테이크업 스핀들 *

리본 공급 스핀들 *

미디어 공급 행어

미디어 공급 가이드

1 2 3 4 5

14 15 16

그림 4 • 제어판

상태 표시등 이 상태 표시등은 프린

터의 현재 상태를 보여 줍니다. 자세한 내용은

170 페이지의 표 15 를

참조하십시오 .

일시 중지 표시등

데이터 표시등

소모품 표시등

네트워크 표시등

디스플레이는 프린터의 작동 상태를 보여주고 사용자가 메뉴 시스템을 탐색할 수 있도록 합니 다 . 선택 사양인 컬러 디스플레이를 구매할 수 있습니다 . 자세한 정보는 공인 Zebra 매장에 전 화로 문의하십시오 .

[ 오른쪽 선택 ] 버튼 이 버튼은 디스플레이

에서 바로 위에 표시된 명령을 실행합니다 .

[ 왼쪽 선택 ] 버튼

[ 위쪽 화살표 ] 버튼은 매개변수 값을 변경합니 다 . 일반적으로는 값을 증가시키거나 선택 사항 을 스크롤합니다 .

[ 확인 ] 버튼은 디스플레이에 표시된 사항을 선 택하거나 확인합니다 .

메뉴 시스템에서만 작동하는 [ 왼쪽 화살표 ] 버 튼을 누르면 왼쪽으로 이동합니다 .

메뉴 시스템에서만 작동하는 [ 오른쪽 화살표 ] 버튼을 누르면 오른쪽으로 이동합니다 .

[ 아래쪽 화살표 ] 버튼은 매개변수 값을 변경합 니다 . 일반적으로는 값을 감소시키거나 선택 사 항을 스크롤합니다 .

[ 일시 중지 ] 버튼을 누르면 프린터 작동이 시작 되거나 중지됩니다 .

[ 급지 ] 버튼을 누를 때마다 프린터가 빈 라벨을 한 개씩 급지합니다 .

프린터가 일시 중지될 때 [ 취소 ] 버튼을 누르면 라벨 포맷이 취소됩니다 .

• 한 번 누르면 다음 라벨 포맷이 취소됩니다 .

• 모든 라벨 포맷을 취소하려면 2 초간 눌러줍

니다 .

소개 제어판

제어판

제어판은 프린터의 현재 상태를 나타내고 사용자가 프린터의 기본 작동을 제어할 수 있 도록 합니다.

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

디스플레이의 화면을 통해 탐색하기

홈 메뉴

XXXXXXX

설정 메뉴 아이콘

강조 표시된 설정 메뉴 아이콘

표 1 은 다음 사항을 보여줍니다 .

• 제어판 디스플레이에서 화면을 통해 탐색 가능한 옵션

• 디스플레이에 표시되는 사항을 선택 또는 수정하는 방법

유휴 디스플레이

표 1 • 탐색

프린터 구성 및 조정

제어판

유휴 디스플레이 (17 페이지의 그림 5) 에서 [ 왼쪽 선택 ] 을 눌러 프 린터의 홈 메뉴 (17 페이지의 그림 6) 로 이동합니다 .

홈 메뉴

홈 메뉴에서 아이콘 사이를 이동 하려면

화살표 버튼을 누르십시

오 . 아이콘은 선택될 때 색상이 반전

되면서 강조 표시됩니다 .

강조 표시된 메뉴 아이콘을 선택 해서 메뉴로 들어가려면 ,

[ 확인 ] 을 누르십시오 .

[ 왼쪽 선택 ] 을 눌러서 홈 메뉴를

종료하고 유휴 디스플레이로 돌 아갑니다 . 프린터는 홈 메뉴에 서 15 초간 비활성 상태로 있는 경우에 자동으로 유휴 디스플레 이로 돌아갑니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 구성 및 조정

XXXXXXX

▲ XXXXXXX ▼

XXX

이동

인쇄 정보

설정

시작

도구 메뉴

▲

언어 영어 ▼ ▲

농도

▼

시작

이동

도구 메뉴

제어판

사용자 메뉴

표 1 • 탐색 ( 계속 )

[ 왼쪽 선택 ]

을 눌러서 홈 메뉴로 돌아갑니다 . 프 린터는 사용자 메뉴에서 15 초간 비활성 상태로 있는 경우에 자동으로 홈 메뉴로 돌아갑니다 .

사용자 메뉴에서 항목을 스크롤하려면 ,

또는 [ 오른쪽 화살표 ] 를 누르십시오 .

살표 ]

메뉴 바로가기

[ 왼쪽 화

▲ 및 ▼ 는 값이 변경 가능함을 나타냅니다 . 사용 자가 변경한 사항은 즉시 저장됩니다 .

[ 위쪽 화살표 ] 또는 [ 아래쪽 화살표 ] 를 눌러 적용

한 값을 스크롤합니다 .

디스플레이의 오른쪽 하단에 있는 단어는 사용 가능한 작업을 나타냅니다 .

[ 확인 ] 또는 [ 오른쪽 선택 ] 을 눌러 표시된 작업을

수행합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

[ 확인 ] 또는 [ 오른쪽 선택 ] 을 눌러서 [ 이동 ]

면 , 을 선택하십시오 .

메뉴 바로가기에서 다음 사용자 메뉴로 이동하려

동일한 사용자 메뉴에서 계속 탐색하려면 ,

화살표 ]

또는 [ 오른쪽 화살표 ] 를 누르십시오 .

[ 왼쪽

유휴 디스플레이 , 홈 메뉴 및 사용자 메뉴

프린터 준비

V75.19.6Z

홈 메뉴

프린터의 제어판에는 프린터의 상태를 보거나 프린터의 작동 매개변수를 변경할 수 있 는 디스플레이가 있습니다 . 본 섹션에서는 프린터의 메뉴 시스템을 탐색하고 메뉴 항 목에 대한 값을 변경하는 방법에 대해 알려드립니다 .

유휴 디스플레이 프린터가 시동 절차를 완료하면 , 유휴 디스플레이 ( 그림 5) 상태가 됩니다 . 프린터는 사용자가 구성한 IP 주소와 정보를 순환합니다 .

그림 5 • 유휴 디스플레이

프린터 구성 및 조정

제어판

프린터의 현재 상태

109 페이지의

유휴 디스플레이

홈 메뉴 바로가기

홈 메뉴 홈

메뉴 ( 그림 6) 를 사용해서 8 개의 사용자 메뉴 (99 페이지의 그림 15) 를 통

해 프린터의 작동 매개변수를 액세스합니다 .

그림 6 • 홈 메뉴 — 표준 ( 왼쪽 ) 및 선택 사양 컬러 ( 오른쪽 )

종료하고 유휴 디스플레이 ( 그림 5) 로 돌아갑니다 .

에서 설정한 정보

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 유형

중요 • Zebra 에서는 고품질 인쇄를 유지하기 위해 Zebra 상표의 소모품을 사용하도록

적극 권장하고 있습니다 . 다양한 범위의 종이 , 폴리프로필렌 , 폴리에스터 및 비닐 스 톡 등이 프린터의 인쇄 기능을 향상시키고 인쇄 헤드의 조기 마모를 방지하기 위해 설 계되었습니다 . 소모품을 구입하려면 http://www.zebra.com/supplies 를 방문하십시오 .

본 프린터에는 다양한 유형의 미디어를 사용하실 수 있습니다 .

•

일반 용지

을 라이너에 접착시키도록 뒷면에 접착제를 사용하고 있습니다 . 표준 미디어는 롤 또는 팬폴드 스택 ( 표 2) 형태로 옵니다 .

- 대부분의 일반 용지에는 개별 라벨 또는 라이너에 붙어 연속되는 라벨

태그 스톡

•

는 라이너가 없으며 일반적으로 태그 사이에 구멍이 뚫려 있습니다. 태그 스톡은 롤 또는 팬폴드 스택 ( 표 2) 형태로 옵니다 .

• RFID(Radio frequency identification) "

지는 RFID 리더 / 인코더가 설치되어 있는 프린터에서 사용할 수 있습니다 . RFID 라벨은 비 RFID 라벨과 같은 재질로 만들 어졌으며 접착력이 있습니다 . 각 라벨에는 칩과 안테나로 만 들어진 RFID 트랜스폰더 (" 인레이 " 라고도 부름 ) 가 라벨 및 라이너 사이에 내장되어 있습니다 . 트랜스폰더의 형태는 제조업체에 따라 다르며 라벨을 통해 비춰 보입니다 . 모든 " 스마트 " 라벨에는 읽을 수 있는 메모리가 며 인코드를 할 수 있는 메모리가 있는 경우도 많습니다 .

중요 • 라벨 내에 위치한 트랜스폰더는 트랜스폰더의 유형 및 프린터의 모델에 따라

다릅니다 . 프린터에 맞는 " 스마트 " 미디어를 사용하고 있는지 확인하십시오 . 자 세한 정보는 RFID

http://www.zebra.com/manuals 또는 프린터에 동봉된 CD 에 있습니다 . 트랜스폰더

위치에 대한 자세한 내용은 http://www.zebra.com/transponders 를 참조하십시오 .

— 태그는 주로 무거운 종이로 만들어 집니다 . 태그 스톡에는 접착제 또

프로그래밍 안내서

스마트" 용지

3 을 참조하십시오 . 본 설명서의 사본은

- RFID 용

있으

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 유형

표 2 • 롤 미디어 및 팬폴드 미디어

미디어 유형 외관 설명

비연속 롤 미디어 롤 미디어는 직경이 25~76mm(1~3 인치 ) 인 코어에 감겨

있습니다 . 개별 라벨 또는 태그는 다음 방법 중 하나 이상 의 방법으로 분리되어 있습니다 .

•

망 미디어

는 간격 , 구멍 , 홈으로 라벨을 분리합니다 .

비연속 팬폴드 용 지

•

블랙 마크 미디어

는 라벨 간격을 표시하기 위해 뒷면에 블랙 마크가 사전에 인쇄된 미디어를 사용하고 있습니 다 .

•

천공 미디어

에는 라벨과 태그가 각각 쉽게 분리될 수 있도록 구멍이 뚫려 있습니다 . 미디어에는 라벨 또는 태그 사이에 블랙 마크 또는 기타 구멍이 뚫려 있을 수 도 있습니다 .

팬폴드 미디어는 지그재그로 접혀진 미디어입니다 . 팬폴 드 용지는 비연속 롤 용지와 동일한 라벨 간격을 가지고 있습니다 . 이 간격은 주름 위 또는 근처에 있습니다

연속 롤 미디어 롤 미디어는 직경이 25~76mm(1~3 인치 ) 인 코어에 감겨

있습니다 . 연속 롤 미디어에는 라벨의 간격을 나타내는 간격 , 구멍

또는 블랙 마크 등이 없습니다 . 이 미디어는 라벨 위 어느 곳에도 이미지를 인쇄할 수 있습니다 . 간혹 개별 라벨을 분리하기 위해 절단기가 사용되기도 합니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

외부 내부

리본 개요

리본 사용 시기

리본은 얇은 필름으로 안쪽 면이 왁스, 합성 수지 또는 왁스 합성 수지로 코팅되어 있어, 이 면이 열 전사 과정 중 미디어에 전사됩니다 . 미디어에 따라 리본의 사용 여부 및 리본 의 폭이 결정됩니다 .

리본을 사용할 경우 , 최대한 넓거나 사용하는 미디어보다 넓어야 합니다 . 리본이 미디 어보다 좁은 경우 , 인쇄 헤드 부분이 보호되지 않고 , 일찍

열 전사 미디어를 인쇄하려면 리본이 필요하지만 , 감열 미디어에는 리본이 필요하지 않습니다 . 특정미디어에 대한 리본의 사용 여부를 결정하기 위해서는 미디어 긁힘 테 스트를 실행하십시오 .

마모될 수 있습니다 .

미디어 긁힘 테스트를 하려면 다음 단계를 따르십시오 .

1. 미디어 표면의 인쇄를 손톱으로 빨리 긁습니다 .

2. 미디어 위에 블랙 마크가 나타납니까 ?

블랙 마크의 상태 미디어의 유형

미디어에 나타나지 않음 열 전사 미디어 . 리본이 필요합니다 . 미디어에 나타남 감열 미디어 . 리본이 필요하지 않습니다 .

리본의 코팅면

리본의 코팅된 면이 외부 또는 내부로 가게 감겨있을 수 있습니다( 그림 7). 특정 리본의 어느 면에 코팅이 되어 있는지 확신할 수 없는 경우에는 접착 테스트 또는 리본 긁힘 테 스트를 하여 코팅면을 확인할 수 있습니다 .

그림 7 • 외부 또는 내부에 코팅된 리본

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

접착 테스트

사용 가능한 라벨이 있는 경우 , 리본의 어느 쪽에 코팅이 되어 있는지 확인하기 위해 접 착 테스트를 실시하십시오 . 이 방법은 리본이 이미 설치되어 있는 경우 효과가 매우 좋 습니다 .

접착 테스트를 실행하려면 다음 단계를 마치십시오 .

1. 라벨을 라이너에서 벗겨냅니다 .

2. 라벨의 끈끈한 면의 한쪽 구석을 리본의 표면 바깥쪽에 대고 누릅니다 .

3. 라벨을 리본에서 벗겨 냅니다 .

4. 결과를 관찰합니다 . 라벨에 리본에서 떨어져 나온 잉크 부스러기 또는 입자가 붙어

있습니까 ?

리본의 잉크 실행 방법

라벨에 붙음 리본은 외부에 코팅되어 있고 표준 ZT410 프린터

및 ZT420 프린터에서 사용 가능합니다 .

프린터 설정 및 작동

리본 개요

라벨에 붙지 않았음 리본은 내부에 코팅되어 있으며 표준 ZT410 프린

터 또는 ZT420 프린터에 사용할 수 없습니다 . 이 런 유형의 리본을 사용할 수 있도록 ZT410 에는 선택 사양 리본 공급 스핀들을 사용할 수 있습니 다 . 주문 정보는 공인 Zebra 매장에 전화로 문의하십시오 .

이 결과를 확인하려면 리본의 복해 보십시오

리본 긁힘 테스트

라벨이 없는 경우에는 리본 긁힘 테스트를 실행합니다 .

리본 긁힘 테스트를 실행하려면 다음 단계를 마치십시오 .

1. 리본을 약간 풀어줍니다 .

2. 리본을 풀어 놓은 부분을 종이 위에 놓고 리본의 바깥 면을 종이에 닿게 합니다 .

3. 풀린 리본의 안쪽 표면을 손톱으로 긁습니다 .

4. 종이에서 리본을 뗍니다 .

다른 면으로도 테스트를 반

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

리본 개요

5. 결과를 관찰합니다 . 리본에서 종이로 옮겨진 자국이 있습니까 ?

리본 상태 실행 방법

종이에 자국 남음 리본은 외부에 코팅되어 있고 표준 ZT410 프린터

및 ZT420 프린터에서 사용 가능합니다 .

종이에 자국이 남지 않음

리본은 내부에 코팅되어 있으며 표준 ZT410 프린 터 또는 ZT420 프린터에 사용할 수 없습니다 . 이 런 유형의 리본을 사용할 수 있도록 ZT410 에는 선택 사양 리본 공급 스핀들을 사용할 수 있습니 다 . 주문 정보는 공인 Zebra 매장에 전화로 문의하십시오 .

결과를 확인하려면 리본의 다른 면으로도 테스트를 반

이 복해 보십시오

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

본 섹션은 기술자가 실시하는 프린터의 초기 설정 및 작동 작업을 돕습니다 .

프린터 취급 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

포장 풀기 및 프린터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

프린터 보관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

배송 프린터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

프린터의 언어 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

인쇄 모드 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

미디어 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

티어오프 모드용 최종 단계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

필오프 모드용 최종 단계 ( 라이너 테이크업 유무 상관 없음 ) . . . . . . . . . . . . . . . . . . . 38

되감기 모드용 최종 단계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

커터 모드용 최종 단계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

리본 장착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

프린터 드라이버

Zebra Setup Utilities 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

프린터의 USB 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

프린터의 이더넷 포트를 통해 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . 81

프린터를 무선 네트워크에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

테스트 라벨 인쇄 및 조정하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

설치 및 컴퓨터에 프린터 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

2021-01-04 P1066582-06KO

프린터 설정 및 작동

프린터 취급 방법

포장 풀기 및 프린터 점검

본 섹션은 프린터를 취급하는 방법을 설명합니다 .

프린터를 수령한 즉시 , 포장을 풀고 배송시 제품에 손상이 발생했는지 점검하십시오 .

• 모든 포장재를 보관해 두십시오 .

• 외관에 손상이 없는지 확인하십시오 .

• 미디어 도어를 올리고 , 용지함의 부품에 손상이 없는지 점검하십시오 .

점검 중에 배송상의 손상을 발견한 경우 :

• 즉시 배송 회사에 통지하고 손상 내역을 알려주십시오 .

• 배송 회사가 검사할 수 있도록 모든 포장재를 보관하십시오 .

• 공인

프린터 보관

프린터를 즉시 설치해서 사용하지 않을 경우 , 원래 포장재를 사용하여 다시 포장하십 시오 . 프린터를 다음과 같이 보관하십시오 .

• 온도 : -40° ~ 60℃(-40°F ~ 140°F)

• 상대 습도 : 5% ~ 85%, 비응축

배송 프린터

프린터를 반송하는 경우 :

• 프린터를 끄고 (

• 용지 , 리본 또는 프린터 내부에 떨어져 있는 부스러기 등을 제거하십시오 .

• 인쇄헤드를 닫습니다 .

• 운반 중 손상을 방지하기 위해 프린터를 원래 상자 또는 적절한 대체 상자에 조심스

Zebra 대리점에 이 사실을 통지하십시오 .

중요 • Zebra Technologies 는 장비의 배송 중에 발생한 손상에 대해 책임을 지지 않으

며 손상된 부분을 보증으로 수리하지 않습니다 .

O) 모든 케이블을 빼십시오 .

럽게 포장합니다 . 원본 포장재를 분실 또는 폐기한 경우 Zebra 에서 배송용 상자를 구입할 수 있습니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터의 언어 선택

다음 조건을 만족하는 프린터 설치 장소를 선택합니다 .

• 설치면 : 프린터를 올려 놓을 설치면은 단단해야 하며 프린터를 지탱할 수 있을 정 도로 충분한 크기와 강도를 지녀야 합니다 .

• 공간 : 프린터를 설치할 장소는 환기가 원활하고 프린터 구성 요소 및 커넥터에 접

근할 수 있는 충분한 공간이 있어야 합니다 . 적절한 환기와 냉각을 위해 프린터의 4

모두에 공간이 있어야 합니다 .

면

주의 • 공기 순환을 막아서 프린터가 과열될 수 있으므로 프린터의 뒤쪽 혹은 아랫쪽에

패딩 또는 쿠션을 놓지 마십시오 .

• 전원 : 연결하기 쉽도록 프린터를 외부 전원에서 가까운 거리에 놓으십시오 .

• 데이터 통신 인터페이스 : 프린터는 WLAN 무선 ( 해당되는 경우 ) 범위 이내 또는

데이터 소스 ( 일반적으로 컴퓨터 ) 에 연결되는 다른 커넥터에 접속 가능한 범위 이 내에 있어야 합니다 . 케이블 길이 및 구성에 대한 자세한 내용은 212 페이지의

사양

을 참조하십시오 .

• 작동 조건 : 본 프린터는 창고 또는 공장 바닥 등과 같이 다양한 환경 및 전기적 상황 에서 작동하도록 고안되었습니다 . 표 3 에는 프린터가 작동할 때 필요한 온도 및 상 대 습도 요건이 나와 있습니다 .

프린터 설정 및 작동

프린터의 언어 선택

일반

표 3 • 작동 온도 및 습도

모드 온도 상대 습도

열전사 감열

40° ~ 40°C(5° ~ 104°F)

32° ~ 40°C(0° ~ 104°F)

20% ~ 85%, 비응축

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

인쇄 모드 선택

사용하고 있는 미디어 및 사용 가능한 프린터 옵션에 맞는 인쇄 모드를 사용합니다 (표 4). 롤 및 팬폴드 미디어에 대해 미디어 경로는 동일합니다. 프린터를 사용 가능한 인 쇄 모드로 설정하려면 104 페이지의

표 4 • 인쇄 모드 및 프린터 옵션

인쇄 모드 사용 시기 및 필요한 프린터 옵션 프린터 실행

인쇄 모드

를 참조하십시오.

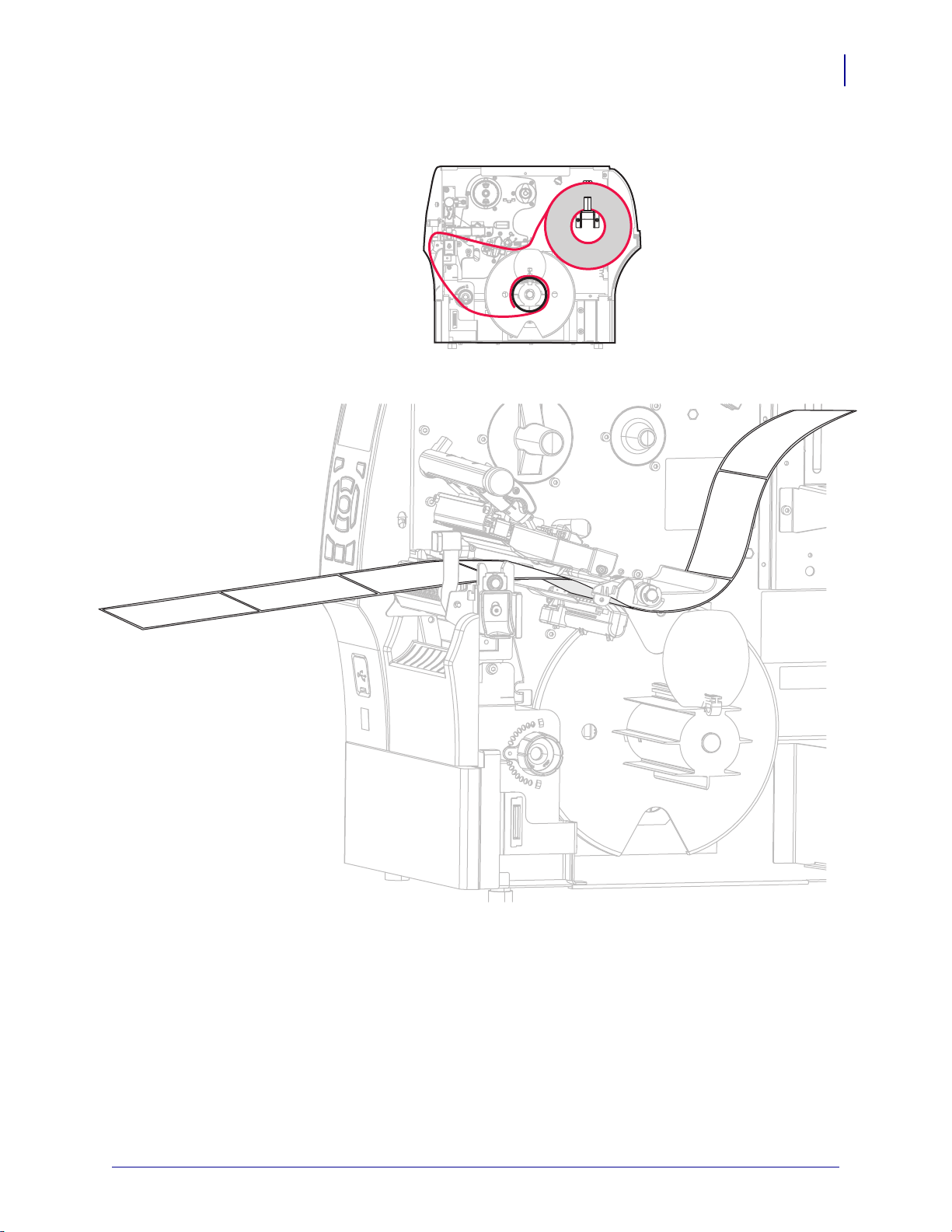

티어오프

( 기본 설정 )

대부분의 응용 프로그램에 사용합니다 . 이 모드는 프린터어떤 프린터 옵션과 대 부분의 미디어 유형에 사용할 수 있습니 다 .

티어오프 모드에서 롤 미디어

티어오프 모드에서 팬폴드 미디어

( 그림은 뒷면의 액세스 슬롯을 통해 공급되는

프린터는 라벨 형식을 수신된 그대로 인 쇄합니다 . 프린터 작업자는 인쇄 후 언 제라도 인쇄된 라벨을 절단할 수 있습니 다 .

모습 )

붉은색실선 = 미디어 , 파란색 점선 = 배면 전용

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

4 • 인쇄 모드 및 프린터 옵션

표

인쇄 모드 사용 시기 및 필요한 프린터 옵션 프린터 실행

프린터 설정 및 작동

인쇄 모드 선택

커터 라벨을 절단하고 싶을 때 프린터에 커터

옵션이 있는 경우 사용하십시오 .

커터 모드

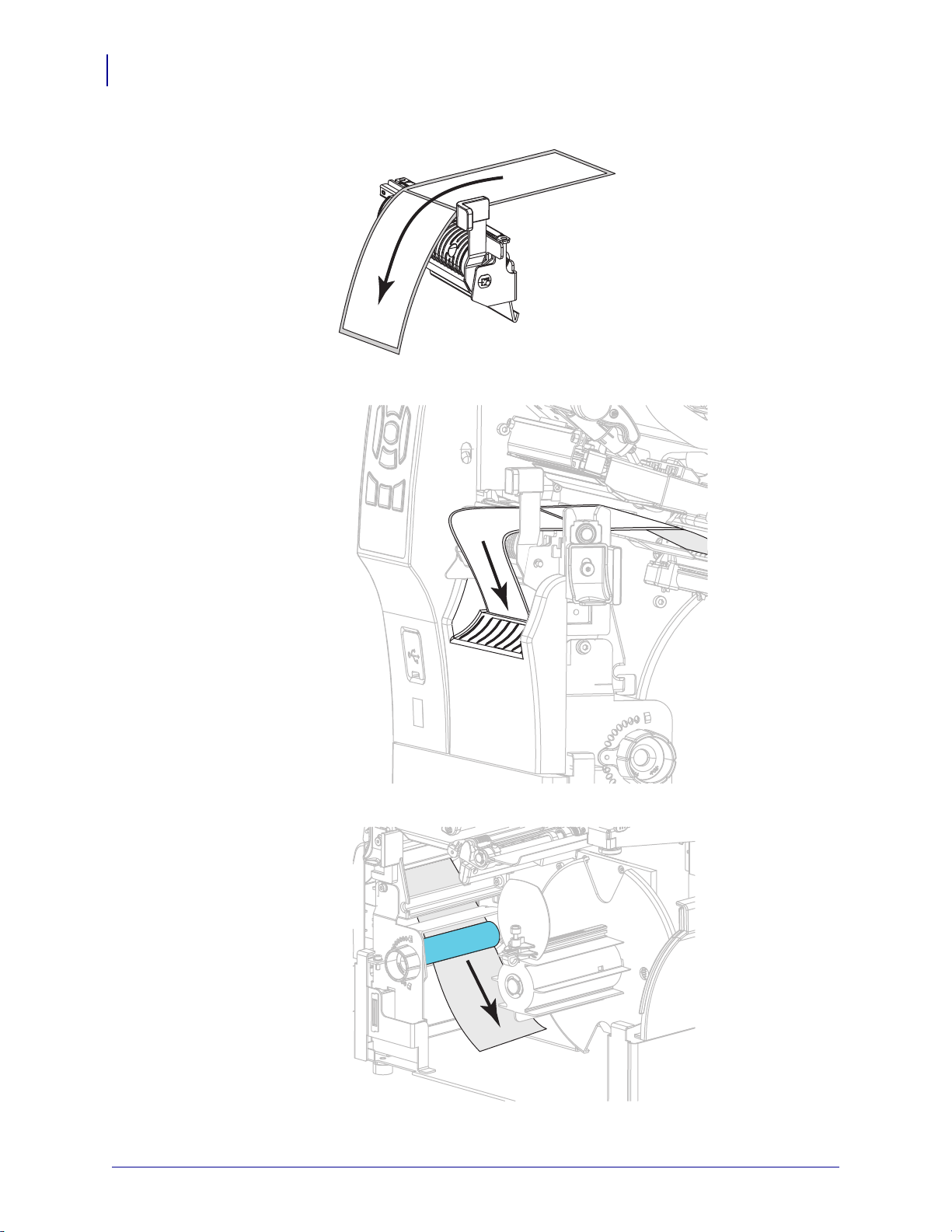

필 프린터에 필오프 옵션 , 라이너 테이크업

옵션 또는 되감기 옵션이 장착되어 있는 경우에 사용하십시오 .

필오프 모드

프린터는 라벨을 인쇄한 후 절단합니다 .

프린터는 인쇄 도중 라이너에서 라벨을 벗긴 후 라벨이 제거되는 동안 일시 중지 됩니다 . 라이너가 프린터 앞에서 빠져나 갑니다 .

붉은색실선 = 미디어 , 파란색 점선 = 배면 전용

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

인쇄 모드 선택

표 4 • 인쇄 모드 및 프린터 옵션

인쇄 모드 사용 시기 및 필요한 프린터 옵션 프린터 실행

필 ( 라이너 테

이크업 있음 )

프린터에 라이너 테이크업 옵션 또는 되 감기 옵션이 장착되어 있는 경우에 사용 하십시오 .

라이너 테이크업 옵션

되감기 옵션

프린터는 인쇄 도중 라이너에서 라벨을 벗긴 후 라벨이 제거되는 동안 일시 중지 됩니다 . 라이너는 테이크업 스핀들 또는 되감기 스핀들에 감깁니다 .

붉은색실선 = 미디어 , 파란색 점선 = 배면 전용

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

표 4 • 인쇄 모드 및 프린터 옵션

인쇄 모드 사용 시기 및 필요한 프린터 옵션 프린터 실행

프린터 설정 및 작동

인쇄 모드 선택

되감기 프린터에 되감기 옵션이 있는 경우에만

사용하십시오 .

되감기 모드

붉은색실선 = 미디어 , 파란색 점선 = 배면 전용

프린터는 라이너에서 라벨을 떼어 내지 않고 라벨과 라이너를 되감기 스핀들에 감습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착

인쇄 모드에 상관 없이 롤 또는 팬폴드 미디어를 장착하려면 이 섹션의 지침을 따르십시 오 .

주의 • 열려 있는 인쇄헤드 근처에서 작업을 하는 동안에는 반지 , 시계 , 목걸이 , 신분증 배

지 , 또는 그 외에 인쇄헤드에 닿을 수 있는 모든 금속 물체를 착용하지 마십시오 . 열려 있는 인쇄헤드 근처에서 작업할 때 프린터의 전원을 꺼놓을 필요는 없지만 Zebra 에서는 사전 주 의를 위해 전원을 꺼놓기를 권장하고 있습니다 . 전원을 끄는 경우 , 라벨 형식과 같은 임시 설정은 사라지므로 인쇄를 하기 전에 이런 설정을 다시 지정하여야 합니다 .

주 • 다음에 있는 그림 중 일부에서는 미디어 장착에 개입되는 구성 요소를 보다 잘 보

여줄 수 있도록 프린터에 리본 시스템이 없는 상태로 나타납니다 .

미디어를 장착하려면 , 다음 단계를 따르십시오 .

1. 미디어 도어를 들어 올립니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 장착

2. 프린터에 미디어를 삽입합니다 . 해당 롤 미디어 또는 팬폴드 미디어에 대한 지침을

따르십시오 .

2-a.

2-b.

롤 미디어

오염되어 있거나 접착제 또는 테이 프로 고정된 모든 태그 또는 라벨 을 제거합니다 .

미디어 공급 가이드를 최대한 멀리 밉니다 .

팬폴드 미디어

미디어 공급 가이드를 최대한 멀리 밉니다 .

하단 또는 뒷면의 액세스 슬롯을 통 해 팬폴드 미디어를 공급합니다 .

뒷면 공급

하단 공급

2-c.

미디어 공급 행어에 미디어 롤을 올려 놓습니다 . 롤을 최대한 뒤로

미디어 공급 걸이에 미디어를 올려 놓습니다 .

밀어 넣습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착

2-d.

롤 미디어 ( 계속 )

미디어 공급 가이드가 롤 가장자리 에 닿을 때까지 밀어 넣습니다 .

팬폴드 미디어 ( 계속 )

미디어 공급 가이드가 미디어 가장 자리에 닿을 때까지 밀어 넣습니다.

2-e.

단계 3 을 계속 진행합니다 . 롤 미디어에 대해 나타낸 것처럼

단계 3 과 나머지 단계를 계속 진행

합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 장착

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다 . 인쇄헤드가 식을 때까지 기

다립니다 .

인쇄헤드 열기 레버를 회전하여 인쇄헤드 어셈블리를 엽니다 .

미디어 가이드를 끝까지 밉니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

1234

미디어 장착

5. 미디어 행어(1)에서 , 미디어를 댄서 어셈블리(2) 아래로 넣고, 미디어 센서(3)를 통

과시키고 , 그리고 인쇄헤드 어셈블리 (

4) 아래로 공급합니다 . 뒷벽 내부의 미디어

센서에 닿을 때까지 미디어를 밀어 넣습니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 장착

6. 어떤 인쇄 모드에서 프린터를 작동시킬 예정입니까 ? ( 필요한 인쇄 모드에 대한 자

세한 정보는 26 페이지의

사용 중방법

인쇄 모드 선택

를을 참조하십시오 .)

티어오프 모드 36 페이지의

단계

종

필오프 모드 ( 라이너 테이크업 유무 상관 없 음 )

38 페이지의

단계 (라이너 테이크업 유무 상관 없음

되감기 모드 47 페이지의

단계

를 계속 진행합니다 .

) 를 계속 진행합니다 .

를 계속 진행합니다 .

티어오프 모드용 최

필오프 모드용 최종

되감기 모드용 최종

커터 모드 53 페이지의

를 계속 진행합니다 .

계

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

커터 모드용 최종 단

프린터 설정 및 작동

미디어 장착 - 티어오프 모드

티어오프 모드용 최종 단계

1. 미디어 가이드가 미디어 가장자리에 살짝 닿을 때까지 밀어 넣습니다 .

2. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록 하

십시오 .

3. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는 경우에

는 20 페이지의

사용 중방법

리본 사용 시기

를 참조하십시오 .

감열 미디어 ( 리본 필요 없음 ) 단계 4 를 계속 진행합니다 . 열전사 미디어 ( 리본 필요함 )

a. 리본을 아직 장착하지 않은 경

우에는 리본을 프린터에 장착 합니다 . 56 페이지의

을 참조하십시오 .

착

b. 단계 4 를 계속 진행합니다 .

리본 장

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

4. 미디어 도어를 닫습니다 .

프린터 설정 및 작동

미디어 장착 - 티어오프 모드

5. 프린터를 티어오프로 설정합니다 ( 자세한 내용은 104 페이지의

6. [ 일시 중지 ] 를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다 .

인쇄 모드

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니 다 .

7. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오 . 140 페이지의

센서 보정

어

8. 원하는 경우 , 188 페이지의

을 참조하십시오 .

취소 자가 테스트

를 수행하여 프린터가 인쇄할 수 있는

리본 및 미디

지 확인하십시오 . 티어오프 모드에서 미디어 장착이 완료됩니다 .

참조 ).

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

필오프 모드용 최종 단계 ( 라이너 테이크업 유무 상관 없음 )

1. 필오프 메커니즘 해제 레버를 아래로 내려서 필 어셈블리를 엽니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

2. 미디어를 프린터 밖으로 약 500mm(18 인치 ) 정도 빼 줍니다 .

프린터 설정 및 작동

3. 드러난 라벨을 제거하여 라이너만 남게 합니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

4. 필 어셈블리 뒤로 라이너를 공급합니다 . 라이너의 끝이 프린터의 바깥으로 나와야

합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

5. 라이너 테이크업에 필오프 모드를 사용하려는 경우에만 이 단계를 따르십시오 . 프

린터에 라이너 테이크업 옵션 또는 되감기 옵션이 장착되어 있어야 합니다 . 인쇄 옵 션에 나와 있는 지침을 따르십시오 . 라이너 테이크업을 사용하고 있지 않은 경우 ,

단계 6 을 진행하십시오 .

5-a.

라이너를 필오프 어셈블리 아래에 있는 슬롯에 끼웁니다 .

되감기 옵션 라이너 테이크업 옵션

5-b.

미디어 정렬 롤러 (1) 아래로 라이 너를 공급합니다 .

라이너를 밀어서 테이크업 스핀들

1) 에 넣습니다 .

(

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

5-c.

5-d.

되감기 옵션 ( 계속 )

되감기 미디어 가이드의 수나사를 풀어줍니다 .

되감기 미디어 가이드를 끝까지 민 후 아래쪽으로 접어줍니다 .

라이너 테이크업 옵션 ( 계속 )

라이너의 뒷면이 라이너 테이크업 스핀들 어셈블리의 뒤쪽 플레이트 에 닿을 때까지 밀어 넣습니다 .

테이크업 스핀들 주변의 라이너를 감싸고 스핀들을 시계 반대 방향으 로 돌려서 라이너를 조여줍니다 .

라이너 테이크업 옵션의 경우 , 라 이너의 장착이 완료됩니다 . 단계 6 을 계속 진행합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

되감기 옵션 ( 계속 )

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

5-e.

5-f.

빈 코어를 되감기 스핀들에 밀어 놓습니다 .

그림과 같이 라이너를 코어 주변에 감싸고 되감기 스핀들을 돌려서 미 디어를 조여줍니다 . 미디어의 끝 이 되감기 스핀들의 뒤판으로 나오 도록 합니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

되감기 옵션 ( 계속 )

5-g.

5-h.

되감기 미디어 가이드를 접어 올린 후 라이너에 닿을 때까지 밀어줍니 다 .

되감기 미디어 가이드의 수나사를 조여줍니다 .

5-i.

라이너의 장착이 완료됩니다 .

단계 6 을 계속 진행합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

주의 • 필 해제 레버와 오른쪽 손을 사용하여 필 어셈블리를 닫으십시오 . 닫을 때는 왼

손을 사용하지 마십시오 . 필 롤러 / 어셈블리의 상단에 손가락이 낄 수 있습니다 .

필오프 메커니즘 해제 레버를 사용하여 필 어셈블리를 닫습니다 .

미디어 가이드가 미디어 가장자리에 살짝 닿을 때까지 밀어 넣습니다 .

8. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록 하

십시오 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 필오프 모드 ( 라이너 테이크업 유무 상관 없음 )

9. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는 경우에

는 20 페이지의

사용 중방법

리본 사용 시기

감열 미디어 ( 리본 필요 없음 ) 단계 10 을 계속 진행합니다 . 열전사 미디어 ( 리본 필요함 )

10. 미디어 도어를 닫습니다 .

를 참조하십시오 .

a. 리본을 아직 장착하지 않은 경

우에는 리본을 프린터에 장착 합니다 . 56 페이지의

을 참조하십시오 .

착

b. 단계 10 을 계속 진행합니다 .

리본 장

11. 프린터를 필오프 모드로 설정합니다 ( 자세한 내용은 104 페이지의

12. [ 일시 중지 ] 를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다 .

인쇄 모드

참조).

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니 다 .

13. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오 . 140 페이지의

센서 보정

어

14. 원하는 경우 , 188 페이지의

을 참조하십시오 .

취소 자가 테스트

를 수행하여 프린터가 인쇄할 수 있는

리본 및 미디

지 확인하십시오 . 필오프 모드에서 미디어 장착이 완료됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

되감기 모드용 최종 단계

1. 미디어를 프린터 밖으로 약 500mm(18 인치 ) 정도 빼 줍니다 .

프린터 설정 및 작동

미디어 장착 - 되감기 모드

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 되감기 모드

2. 미디어를 필 어셈블리 위로 공급합니다 .

3. 미디어를 필오프 어셈블리 아래에 있는 슬롯에 끼웁니다 .

4. 미디어 정렬 롤러 아래로 라이너를 공급합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

미디어 장착 - 되감기 모드

5. 되감기 미디어 가이드의 수나사를 풀어줍니다 .

6. 되감기 미디어 가이드를 끝까지 민 후 아래쪽으로 접어줍니다 .

프린터 설정 및 작동

7. 빈 코어를 되감기 스핀들에 밀어 놓습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 되감기 모드

8. 그림과 같이 미디어를 코어 주변에 감싸고 되감기 스핀들을 돌려서 미디어를 조여

줍니다 . 미디어의 끝이 되감기 스핀들의 뒤판으로 나오도록 합니다 .

9. 되감기 미디어 가이드를 접어 올린 후 미디어에 닿을 때까지 밀어줍니다 .

10. 되감기 미디어 가이드의 수나사를 조여줍니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

미디어 장착 - 되감기 모드

11. 외부 미디어 가이드가 미디어 가장자리에 살짝 닿을 때까지 밀어 넣습니다 .

12. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록 하

십시오 .

13. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는 경우에

는 20 페이지의

사용 중방법

리본 사용 시기

를 참조하십시오 .

감열 미디어 ( 리본 필요 없음 ) 단계 14 를 계속 진행합니다 . 열전사 미디어 ( 리본 필요함 )

a. 리본을 아직 장착하지 않은 경

우에는 리본을 프린터에 장착 합니다 . 56 페이지의

을 참조하십시오 .

착

b. 단계 14 를 계속 진행합니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

리본 장

프린터 설정 및 작동

미디어 장착 - 되감기 모드

14. 미디어 도어를 닫습니다 .

15. 프린터를 되감기 모드로 설정합니다 ( 자세한 내용은 104 페이지의

16. [ 일시 중지 ] 를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다 .

인쇄 모드

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니 다 .

17. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오 . 140 페이지의

센서 보정

어

18. 원하는 경우 , 188 페이지의

을 참조하십시오 .

취소 자가 테스트

를 수행하여 프린터가 인쇄할 수 있는

리본 및 미디

지 확인하십시오 . 커터 모드에서 미디어 장착이 완료됩니다 .

참조).

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

커터 모드용 최종 단계

주의 • 커터 날은 매우 날카롭습니다 . 손가락으로 커터날을 만지거나 문지르지 마십시

오 .

커터를 통해 미디어를 공급합니다 .

프린터 설정 및 작동

미디어 장착 - 커터 모드

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

미디어 장착 - 커터 모드

2. 외부 미디어 가이드가 미디어 가장자리에 살짝 닿을 때까지 밀어 넣습니다 .

3. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록 하

십시오 .

4. 사용 중인 미디어에 인쇄하기 위해 리본이 필요합니까? 확실하게 알 수 없는 경우에

는 20 페이지의

사용 중방법

리본 사용 시기

를 참조하십시오 .

감열 미디어 ( 리본 필요 없음 ) 단계 5 를 계속 진행합니다 . 열전사 미디어 ( 리본 필요함 )

a. 리본을 아직 장착하지 않은 경

우에는 리본을 프린터에 장착 합니다 . 56 페이지의

을 참조하십시오 .

착

b. 단계 5 를 계속 진행합니다 .

리본 장

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

5. 미디어 도어를 닫습니다 .

프린터 설정 및 작동

미디어 장착 - 커터 모드

6. 프린터를 커터 모드로 설정합니다 ( 자세한 내용은 104 페이지의

7. [ 일시 중지 ] 를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게 만듭니다 .

인쇄 모드

사용자의 설정에 따라 프린터가 라벨 보정을 수행하거나 라벨을 급지할 수 있습니 다 .

8. 최상의 결과를 얻을 수 있도록 프린터를 보정하십시오 . 140 페이지의

센서 보정

어

9. 원하는 경우 , 188 페이지의

을 참조하십시오 .

취소 자가 테스트

를 수행하여 프린터가 인쇄할 수 있는

리본 및 미디

지 확인하십시오 . 커터 모드에서 미디어 장착이 완료됩니다 .

참조 ).

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설치

리본 장착

주 • 본 장의 내용은 열 전사 옵션이 설치된 프린터에만 적용됩니다 .

리본은 열전사 라벨에만 사용됩니다 . 감열 라벨을 사용하는 경우 , 프린터에 리본을 장 착하지 마십시오 . 특정 미디어에 대한 리본의 사용 여부를 결정하려면 20 페이지의

사용 시기

본

주의 • 열려 있는 인쇄헤드 근처에서 작업을 하는 동안에는 반지 , 시계 , 목걸이 , 신분증 배

중요 • 인쇄 헤드가 마모되지 않도록 미디어보다 넓은 리본을 사용하십시오 . 리본은

를 참조하십시오 .

리

외부가 코팅되어 있어야 합니다 .

리본을 장착하려면 , 다음 단계를 따르십시오 .

1. 미디어 도어를 들어 올립니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설치

주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다 . 인쇄헤드가 식을 때까지 기

다립니다 .

인쇄헤드 열기 레버를 회전하여 인쇄헤드 어셈블리를 엽니다 .

리본 장착

리본의 풀어진 끝이 그림과 같은 상태로 되도록 하면서 리본 롤을 리본 공급 스핀들 에 장착합니다 . 롤을 최대한 뒤로 밀어 넣습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설치

리본 장착

4. 그림과 같이 리본을 인쇄헤드 어셈블리 아래로 넣고 왼쪽을 둥글게 감습니다 .

5. 리본을 인쇄헤드 어셈플리 아래로 가능한 멀리 끌어 당긴 상태에서 , 리본을 리본 테

이크업 스핀들에 감습니다 . 그림과 같은 방향으로 스핀들을 수 차례 돌려서 리본을 조이고 정렬합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

6. 프린터에 미디어가 이미 장착되어 있습니까 ?

조건 실행 방법

아니오 31 페이지의 단계 2 를 계속 진행해서 프린터에 미디어를 장착합

니다 .

예

a. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자

리에 고정되도록 하십시오 .

프린터 설치

리본 장착

b. 미디어 도어를 닫습니다 .

c. 필요한 경우 , [ 일시 중지 ] 를 눌러서 인쇄 기능을 작동시키십시오 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

이 섹션에서는 프린터를 컴퓨터의 데이터 통신 인터페이스에 연결하기 전에 Microsoft

Windows

를 실행 중인 컴퓨터에서 프린터 드라이버를 준비하기 위해 Zebra Setup

Utilities 프로그램을 사용하는 방법을 보여줍니다 . 아직 이 프로그램을 설치하지 않은

경우에는 본 섹션에서 프로그램의 설치 지침을 참조하십시오 . 사용 가능한 모든 연결 을 사용해서 프린터를 컴퓨터에 연결할 수 있습니다 .

중요 • 컴퓨터에 프린터를 연결하기 전에 Zebra Setup Utilities 프로그램을 설치해야 합

니다 . Zebra Setup Utilities 프로그램을 사용하지 않고 프린터를 컴퓨터에 연결하는 경 우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

Zebra Setup Utilities 설치

컴퓨터에 Zebra Setup Utilities 가 설치되어 있지 않거나 기존 프로그램 버전을 업데이트 하려면 본 섹션의 지침을 따르십시오 . 이 작업을 할 때 기존 버전이나 Zebra 프린터 드 라이버를 제거할 필요가 없습니다 .

Zebra Setup Utilities 프로그램을 설치하려면 다음 단계를 완료하십시오 .

Zebra Setup Utilities 설치 프로그램 다운로드

1. http://www.zebra.com/setup 으로 이동합니다 .

Zebra Setup Utilities 페이지가 나타납니다 .

2. DOWNLOADS( 다운로드 ) 탭에서 , ZEBRA SETUP UTILITIES 옵션에 있는

[Download( 다운로드 )] 를 클릭합니다 .

EULA(End User License Agreement) 를 읽고 동의할 것인지 묻는 메시지가 나타납니 다 .

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

3. EULA 조항에 동의하는 경우 , 다음을 클릭합니다 .

ACCEPT AND BEGIN DOWNLOAD NOW( 동의하고 지금 다운로드 시작 ) 브라우저에 따라 실행 파일을 실행할 것인지 다운로드할 것인지 선택할 수 있습니

다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

Zebra Setup Utilities 설치 프로그램 실행

4. 프로그램을 컴퓨터에 저장합니다 . ( 이것은 브라우저가 프로그램을 저장하지 않고

실행할 수 있는 옵션을 제공하는 경우에 선택 가능합니다 .)

5. 실행 파일을 실행합니다 . 컴퓨터가 파일을 실행할 권한에 대해 묻는 메시지를 표시

하는 경우 , 해당 버튼을 클릭해서 실행을 허용합니다 . 그 다음에 컴퓨터가 표시하는 내용은 Zebra Setup Utilities 가 이미 설치되어 있는지

여부에 따라 달라집니다 . 컴퓨터가 표시하는 메시지에 따른 지시 사항을 따르십시 오 .

컴퓨터의 상태 실행 방법

Zebra Setup Utilities

a. Zebra Setup Utilities - InstallAware Wizard 가 다음과 같이 표시합니다 .

가 설치되어 있지 않습니다 .

Zebra Setup Utilities

가 설치되어 있지 않습니다 .

b. 63 페이지의 Zebra Setup Utilities

a. Zebra Setup Utilities - InstallAware Wizard 가 다음과 같이 표시합니다 .

b. 65 페이지의 Zebra Setup Utilities

의 새로운 설치

로 이동합니다 .

의 기존 설치 업데이트하기

로 이동합니

다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

Zebra Setup Utilities 의 새로운 설치

6. [Next( 다음 )] 를 클릭합니다 .

EULA(End User License Agreement) 를 읽고 동의할 것인지 묻는 메시지가 다시 나타 납니다 .

7. EULA 조항에 동의하는 경우 , 다음과 같은 내용의 확인란에 선택 표시합니다 .

I accept the terms of the license agreement( 라이센스 계약의 약관에 동의합니다 )

8. [Next( 다음 )] 를 클릭합니다 .

파일이 설치될 위치를 선택하라는 메시지가 나타납니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

9. 필요에 따라 대상 폴더를 변경한 다음 [Next( 다음 )] 를 클릭합니다 .

프로그램 바로가기의 위치를 선택하라는 메시지가 나타납니다 .

10. 원하는 경우에 위치를 변경한 다음 [Next( 다음 )] 를 클릭합니다 .

InstallAware Wizard 를 완료하라는 메시지가 나타납니다 .

11. 66 페이지의

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

신규 또는 업데이트 설치 계속 진행하기

로 건너뜁니다 .

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

Zebra Setup Utilities 의 기존 설치 업데이트하기

12. [Next( 다음 )] 를 클릭합니다 .

설치하려는 기능을 선택하라는 메시지가 나타납니다 .

프린터 설정 및 작동

13. [Next( 다음 )] 를 클릭합니다 .

InstallAware Wizard 를 완료하라는 메시지가 나타납니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

신규 또는 업데이트 설치 계속 진행하기

14. [Next( 다음 )] 를 클릭합니다 .

설치가 시작됩니다 .

설치가 진행되는 동안 , 사용자에게 드라이버에 대한 정보가 제공됩니다 .

15. 정보를 읽은 다음 , 다음과 같은 내용의 확인란에 선택 표시합니다 .

I have read the information above( 상기의 정보를 읽었습니다 )

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

16. [Next( 다음 )] 를 클릭합니다 .

마법사가 설치를 종료할 때 실행될 수 있는 옵션이 표시됩니다 .

17. “Run Zebra Setup Utilities now(지금 Zebra Setup Utilities 실행)”라고 표시된 확인란을

선택 표시합니다 .

18. [Finish( 마침 )] 를 클릭합니다 .

그 다음에 컴퓨터가 표시하는 내용은 Zebra 프린터 드라이버가 컴퓨터에 이미 설치 되어 있는지 여부에 따라 달라집니다 . 컴퓨터가 표시하는 내용에 따른 지시 사항을 따르십시오 .

컴퓨터의 상태 실행 방법

Zebra 프린터 드라

System Prepare Wizard 가 표시됩니다 .

이버가 설치되어 있지 않습니다 .

연결 방법 실행 방법

USB 포트 69 페이지의

시리얼 또는 옵션 병렬 포트

프린터의

진행합니다 .

73 페이지의

을 계속 진행합니다 .

결

프린터의 직렬 또는 병렬 포트에 컴퓨터 연

USB

포트에 컴퓨터 연결

을 계속

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

컴퓨터의 상태 실행 방법

Zebra 프린터 드라 이버가 설치되어 있습니다 .

Zebra Setup Utilities 화면이 표시됩니다 .

연결 방법 실행 방법

USB 포트 70 페이지의

컴퓨터의

계속 진행합니다 .

시리얼 또는 옵션 병렬 포트

76 페이지의 Zebra Setup Utilities

를 계속 진행합니다 .

하기

USB

포트에 프린터 연결하기

화면에서 프린터 추가

를

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터의 USB 포트에 컴퓨터 연결

Zebra Setup Utilities 프로그램을 설치한 후에만 이 섹션에 있는 단계를 완료하십시오 . 필요한 경우 , 계속 진행하기 전에 61 페이지의 Zebra Setup Utilities 하십시오 .

중요 • 컴퓨터에 프린터를 연결하기 전에 Zebra Setup Utilities 프로그램을 설치해야 합

니다 . Zebra Setup Utilities 프로그램을 사용하지 않고 프린터를 컴퓨터에 연결하는 경 우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다 .

주의 • 데이터 통신 케이블을 연결하기 전에 프린터 전원이 꺼져 있는지 (O) 확인하십시오 .

전원이 켜져 있는 상태 ( 수도 있습니다 .

USB 를 통해 컴퓨터에 프린터를 연결하려면 , 다음 단계를 따르십시오 .

System Prepare Wizard 실행하기

Zebra Setup Utilities 화면에 있는 경우에는 본 섹션을 완료할 필요가 없습니다 . 70 페이

지의

컴퓨터의

USB

I) 에서 데이터 통신 케이블을 연결할 경우 프린터에 손상이 발생할

포트에 프린터 연결하기

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 —USB

설치

의 단계를 완료

를 계속 진행합니다 .

Zebra Setup Utilities 프로그램과 프린터 드라이버를 처음 설치하는 경우, System Prepare Wizard 를 따르도록 요구하는 메시지가 표시됩니다 .

그림 8 • System Prepare Wizard

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 —USB

1. [Next( 다음 )] 를 클릭합니다 .

System Prepare Wizard 가 컴퓨터의 USB 포트에 프린터를 연결하도록 알려줍니다 .

2. [Finish( 마침 )] 를 클릭합니다 .

Zebra Setup Utilities 화면이 표시됩니다 .

컴퓨터의 USB 포트에 프린터 연결하기

System Prepare Wizard 가 요구하는 경우 또는 Zebra Setup Utilities 프로그램을 연 후에만 본 섹션의 단계를 완료하십시오 . 필요한 경우 , 계속 진행하기 전에 61 페이지의 Zebra

설치

Setup Utilities

의 단계를 완료하십시오 .

그림 9 • Zebra Setup Utilities 화면

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 —USB

100 – 240 VAC

50 – 60 Hz

3. 프린터의 USB 포트에 USB 코드를 연결합니다 .

4. USB 코드의 다른 끝을 컴퓨터에 연결합니다 .

프린터 설정 및 작동

5. A/C 전원 코드의 암단자를 프린터 뒷면의 A/C 전원 커넥터에 연결합니다 .

6. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 —USB

7. 프린터를 켭니다 (I).

프린터가 부팅하면서 컴퓨터가 드라이버 설치를 완료하고 프린터를 인식합니다 .

USB 연결을 위한 설치가 완료됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결

중요 • 컴퓨터에 프린터를 연결하기 전에 Zebra Setup Utilities 프로그램을 설치해야 합

니다 . Zebra Setup Utilities 프로그램을 사용하지 않고 프린터를 컴퓨터에 연결하는 경 우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다 .

주의 • 데이터 통신 케이블을 연결하기 전에 프린터 전원이 꺼져 있는지 (O) 확인하십시오 .

전원이 켜져 있는 상태 ( 수도 있습니다 .

USB 를 통해 컴퓨터에 프린터를 연결하려면 , 다음 단계를 따르십시오 .

Zebra Setup Utilities 화면에 있는 경우에는 본 섹션을 완료할 필요가 없습니다 . 76 페이

지의 Zebra Setup Utilities

I) 에서 데이터 통신 케이블을 연결할 경우 프린터에 손상이 발생할

화면에서 프린터 추가하기

프린터 설정 및 작동

설치

를 계속 진행합니다 .

의 단계를 완료

System Prepare Wizard 실행하기

Zebra Setup Utilities 프로그램과 프린터 드라이버를 처음 설치하는 경우, System Prepare Wizard 를 따르도록 요구하는 메시지가 표시됩니다 .

그림 10 • System Prepare Wizard

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

1. “Other computer ports (Parallel Port, Serial Port, TCP-IP Port, ...)" 를 선택한 다음 ,

[Next( 다음 )] 를 클릭합니다 . 새 프린터 마법사는 설치 절차를 시작하도록 알리는 메시지를 표시합니다 .

2. [Finish( 마침 )] 를 클릭합니다 .

프린터 드라이버 마법사가 표시됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

3. [Next( 다음 )] 를 클릭합니다 .

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다 .

4. 77 페이지의 단계 6 을 계속 진행합니다 .

프린터 설정 및 작동

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

Zebra Setup Utilities 화면에서 프린터 추가하기

그림 11 • Zebra Setup Utilities 화면

5. Zebra Setup Utilities 화면에서 [Install New Printer( 새 프린터 설치 )] 를 클릭합니다 ..

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

6. [Install Printer( 프린터 설치 )] 를 클릭합니다 .

프린터 유형을 선택하도록 알리는 메시지가 표시됩니다 .

7. 프린터 모델과 해상도를 선택합니다 .

모델과 해상도는 프린터의 부품 번호 스티커에 명시되어 있으며 , 이 스티커는 일반 적으로 프린터 행어 아래에 있습니다 . 정보는 다음 형식으로 표시됩니다 .

Part Number: XXXXXxY – xxxxxxxx

여기에서

XXXXX = 프린터 모델 Y = 프린터 해상도 (2 = 203 dpi, 3 = 300 dpi, 6 = 600 dpi)

예를 들어 , 부품 번호 ZT420x3 – xxxxxxxx 에서

ZT420 은 프린터가 ZT420 모델임을 나타냅니다 . 3 은 인쇄헤드 해상도가 300 dpi 임을 나타냅니다 .

8. [Next( 다음 )] 를 클릭합니다 .

프린터 이름 , 프린터가 연결될 포트 , 그리고 프로그램에 사용할 언어 등을 묻는 메 시지가 표시됩니다 .

9. 프린터 이름을 변경하고 ( 필요한 경우 ), 적절한 포트 및 언어를 선택합니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

10. [Next( 다음 )] 를 클릭합니다 .

다른 설정 마법사를 시작할 것인지 묻는 메시지가 표시됩니다 .

11. 원하는 옵션을 확인한 다음 , [Finish( 마침 )] 를 클릭합니다 .

프린터 드라이버가 설치됩니다 . 다른 프로그램이 영향을 받을 수 있다는 메시지가 표시되면 , [Next( 다음 )] 를 클릭합니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

100 – 240 VAC

50 – 60 Hz

컴퓨터의 직렬 또는 병렬 포트에 프린터 연결하기

12. 프린터의 해당 포트에 원하는 코드를 연결합니다 .

13. 컴퓨터의 해당 포트에 코드의 다른 끝을 연결합니다 .

프린터 설정 및 작동

14. A/C 전원 코드의 암단자를 프린터 뒷면의 A/C 전원 커넥터에 연결합니다 .

15. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 직렬 또는 병렬

16. 프린터를 켭니다 (I).

프린터가 부팅됩니다 .

프린터 구성하기 ( 필요한 경우 )

17. 필요한 경우 , 프린터의 포트 설정을 컴퓨터의 설정과 일치하도록 조정하십시오 . 자

세한 내용은 136 페이지의

포트 설정

을 참조하십시오 .

직렬 또는 병렬 연결을 위한 설치가 완료됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

프린터의 이더넷 포트를 통해 네트워크에 연결하기

유선 인쇄 서버 ( 이더넷 ) 연결을 사용하려는 경우 , 기타 사용 가능한 연결 중 하나를 사 용해서 프린터를 컴퓨터에 연결해야 합니다 . 이러한 연결 중 하나를 통해 프린터가 연 결되어 있는 동안 , 프린터의 유선 인쇄 서버를 통해 프린터가 LAN(Local Area Network) 과 통신하도록 설정할 수 있습니다 .

프린터 설정 및 작동

Zebra 인쇄 서버에 대한 추가 정보는 ZebraNet

설명서

용

http://www.zebra.com/zt400-info 로 이동하십시오 .

를 참조하십시오 . 본 안내서의 최신 버전을 다운로드하려면

유선 및 무선 인쇄 서버 사

유선 인쇄 서버를 사용해서 컴퓨터에 프린터를 연결하려면 , 다음 단계를 따르십시오 .

1. 61 페이지의 Zebra Setup Utilities

하십시오 .

2. 네트워크에 연결되어 있는 이더넷 케이블에 프린터를 연결합니다 .

설치

의 지침을 따라서 Zebra Setup Utilities 를 설치

프린터가 네트워크와 통신을 시도합니다 . 통신이 성공하면 LAN 의 게이트웨이 및 서브넷 값이 기입하고 IP 주소를 가져옵니다 . 프린터 디스플레이에는 프린터의 펌 웨어 버전과 IP 주소가 번갈아 표시됩니다 .

3. 프린터에 IP 주소가 지정되었는지 디스플레이를 확인하십시오. IP 주소를 확인하는

주소

추가적인 방법은 119 페이지의 IP

프린터의 IP 주소 실행 방법

0.0.0.0 또는

000.000.000.000

기타 모든 값 83 페이지의 Zebra Setup Utilities

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

를 확인하십시오 .

82 페이지의 LAN

정보를 사용해서 프린터

구성하기(필요한 경우

니다 .

프린터 추가하기

를 계속 진행합니다 .

) 를 계속 진행합

화면에서

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

LAN 정보를 사용해서 프린터 구성하기 ( 필요한 경우 )

프린터가 네트워크에 자동으로 연결되는 경우 , 본 섹션을 완료할 필요가 없습니다 .

83 페이지의 Zebra Setup Utilities

화면에서 프린터 추가하기

를 계속 진행합니다 .

4. 69 페이지의

병렬 포트에 컴퓨터 연결

는

프린터의

USB

포트에 컴퓨터 연결

또는 73 페이지의

프린터의 직렬 또

의 지침과 같이 USB, 직렬 , 또는 선택적 병렬 포트를 사

용해서 프린터를 컴퓨터에 연결합니다 .

5. 다음 프린터 설정을 구성합니다 . Zebra Setup Utilities(Zebra Setup Utilities 화면에서

Configure Printer Connectivity 클릭 ) 를 사용하거나 다음 링크에 나열된 방법을 통해

값을 변경할 수 있습니다 . 해당 네트워크에 적절한 값은 네트워크 관리자에게 문의 하십시오 .

• 122 페이지의 IP

• 121 페이지의

• 120 페이지의

• 119 페이지의 IP

6. 인쇄 서버 설정을 구성한 후 , 네트워크를 재설정하여 변경 사항을 적용하십시오 .

124 페이지의

네트워크 재설정

프로토콜 게이트웨이 서브넷 마스크

주소

( 값을 ALL 에서 PERMANENT 로 변경 )

(LAN 의 게이트웨이 값 일치 )

(LAN 의 서브넷 값 일치 )

( 프린터에 고유 IP 주소 지정 )

을 참조하십시오 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

Zebra Setup Utilities 화면에서 프린터 추가하기

7. 필요한 경우 Zebra Setup Utilities 프로그램을 엽니다 .

Zebra Setup Utilities 화면이 표시됩니다 .

그림 12 • Zebra Setup Utilities 화면

프린터 설정 및 작동

8. [Install New Printer( 새 프린터 설치 )] 를 클릭합니다 .

프린터 드라이버 마법사가 표시됩니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

9. [Next( 다음 )] 를 클릭합니다 .

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다 .

10. [Install Printer( 프린터 설치 )] 를 클릭합니다 .

프린터 유형을 선택하도록 알리는 메시지가 표시됩니다 .

11. 프린터 모델과 해상도를 선택합니다 .

Part Number: XXXXXxY – xxxxxxxx

여기에서

XXXXX = 프린터 모델 Y = 프린터 해상도 (2 = 203 dpi, 3 = 300 dpi, 6 = 600 dpi)

예를 들어 , 부품 번호 ZT420x3 – xxxxxxxx 에서

ZT420 은 프린터가 ZT420 모델임을 나타냅니다 . 3 은 인쇄헤드 해상도가 300 dpi 임을 나타냅니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

12. [Next( 다음 )] 를 클릭합니다 .

프린터가 이미 설치되어 있다는 메시지가 표시됩니다 .

13. [Add new printer( 새 프린터 추가 )] 를 클릭합니다 .

프린터 이름 , 프린터가 연결될 포트 , 그리고 프린터 디스플레이에 사용할 언어 등 을 묻는 메시지가 표시됩니다 .

14. [Add Port( 포트 추가 )] 를 클릭합니다 .

마법사는 포트의 이름과 프린터의 IP 주소를 물어봅니다 .

주 • 다른 응용 프로그램이 열려 있는 경우, 드라이버가 다른 프로세스에 의해 잠겨

있다는 메시지가 표시됩니다 . [Next( 다음 )] 를 클릭해서 계속 진행하거나 [Exit( 종료 )] 를 클릭해서 설치를 계속 진행하기 전에 작업을 종료할 수 있습니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

15. 사용 가능한 포트의 목록에 표시될 때 알아볼 수 있는 이름을 포트에 지정합니다 .

16. 프린터의 IP 주소를 입력합니다 . 이 주소는 자동으로 지정된 것이거나 이전 섹션에

서 수동으로 지정된 것일 수 있습니다 .

17. [OK( 확인 )] 를 클릭합니다 .

사용자가 지정한 포트 이름을 가진 프린터 드라이버가 작성됩니다 . 사용 가능한 포 트의 목록에 새로운 프린터 포트가 나타납니다 .

18. [Next( 다음 )] 를 클릭합니다 .

다른 설정 마법사를 시작할 것인지 묻는 메시지가 표시됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 이더넷

19. 원하는 옵션을 확인한 다음 , [Finish( 마침 )] 를 클릭합니다 .

프린터 드라이버가 설치됩니다 . 다른 프로그램이 영향을 받을 수 있다는 메시지가 표시되면 , 해당 옵션을 클릭해서 계속 진행합니다 .

유선 ( 이더넷 ) 연결을 위한 설치가 완료됩니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 무선

프린터를 무선 네트워크에 연결하기

프린터의 선택적 무선 인쇄 서버를 사용하려는 경우 , 기타 사용 가능한 연결 중 하나를 사용해서 프린터를 컴퓨터에 먼저 연결해야 합니다 . 이러한 연결 중 하나를 통해 프린 터가 연결되어 있는 동안 , 무선 인쇄 서버를 통해 프린터가 WLAN(Wireless Local Area

Network) 과 통신하도록 설정할 수 있습니다 .

Zebra 인쇄 서버에 대한 추가 정보는 ZebraNet

설명서

용

http://www.zebra.com/zt400-info 로 이동하십시오 .

를 참조하십시오 . 본 안내서의 최신 버전을 다운로드하려면

유선 및 무선 인쇄 서버 사

선택적 무선 인쇄 서버를 사용해서 컴퓨터에 프린터를 연결하려면 , 다음 단계를 따르 십시오 .

1. 61 페이지의 Zebra Setup Utilities

하십시오 .

2. 69 페이지의

병렬 포트에 컴퓨터 연결

는

용해서 프린터를 컴퓨터에 연결합니다 .

3. 무선 인쇄 서버에 대해 다음 프린터 설정을 구성하십시오. Zebra Setup Utilities(Zebra

Setup Utilities 화면에서 Configure Printer Connectivity 클릭 ) 를 사용하거나 다음 링

크에 나열된 방법을 통해 값을 변경할 수 있습니다 . 해당 네트워크에 적절한 값은 네트워크 관리자에게 문의하십시오 .

• 123 페이지의 ESSID( 무선 네트워크의 ESSID 와 일치하도록 값을 변경하십시 오 )

• 122 페이지의 IP

프린터의

프로토콜

USB

설치

의 지침을 따라서 Zebra Setup Utilities 를 설치

포트에 컴퓨터 연결

의 지침과 같이 USB, 직렬 , 또는 선택적 병렬 포트를 사

( 값을 ALL 에서 PERMANENT 로 변경 )

또는 73 페이지의

프린터의 직렬 또

• 121 페이지의

• 120 페이지의

• 119 페이지의 IP

4. 무선 인쇄 서버 설정을 구성한 후 , 네트워크를 재설정하여 변경 사항을 적용하십시

오 . 124 페이지의

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

게이트웨이 서브넷 마스크

주소

(WLAN 의 게이트웨이 값 일치 )

(WLAN 의 서브넷 값 일치 )

( 프린터에 고유 IP 주소 지정 )

네트워크 재설정

을 참조하십시오 .

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 무선

Zebra Setup Utilities 화면에서 프린터 추가하기

5. 필요한 경우 Zebra Setup Utilities 프로그램을 엽니다 .

Zebra Setup Utilities 화면이 표시됩니다 .

그림 13 • Zebra Setup Utilities 화면

프린터 설정 및 작동

6. [Install New Printer( 새 프린터 설치 )] 를 클릭합니다 .

프린터 드라이버 마법사가 표시됩니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 무선

7. [Next( 다음 )] 를 클릭합니다 .

설치 옵션을 선택하도록 알리는 메시지가 표시됩니다 .

8. [Install Printer( 프린터 설치 )] 를 클릭합니다 .

프린터 유형을 선택하도록 알리는 메시지가 표시됩니다 .

9. 프린터 모델과 해상도를 선택합니다 .

Part Number: XXXXXxY – xxxxxxxx

여기에서

XXXXX = 프린터 모델 Y = 프린터 해상도 (2 = 203 dpi, 3 = 300 dpi, 6 = 600 dpi)

예를 들어 , 부품 번호 ZT420x3 – xxxxxxxx 에서

ZT420 은 프린터가 ZT420 모델임을 나타냅니다 . 3 은 인쇄헤드 해상도가 300 dpi 임을 나타냅니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 무선

10. [Next( 다음 )] 를 클릭합니다 .

프린터가 이미 설치되어 있다는 메시지가 표시됩니다 .

11. [Add new printer( 새 프린터 추가 )] 를 클릭합니다 .

프린터 이름 , 프린터가 연결될 포트 , 그리고 프린터 디스플레이에 사용할 언어 등 을 묻는 메시지가 표시됩니다 .

12. [Add Port( 포트 추가 )] 를 클릭합니다 .

마법사는 포트의 이름과 프린터의 IP 주소를 물어봅니다 .

주 • 다른 응용 프로그램이 열려 있는 경우, 드라이버가 다른 프로세스에 의해 잠겨

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 무선

13. 사용 가능한 포트의 목록에 표시될 때 알아볼 수 있는 이름을 포트에 지정합니다 .

14. 프린터의 IP 주소를 입력합니다 . 이 주소는 자동으로 지정된 것이거나 이전 섹션에

서 수동으로 지정된 것일 수 있습니다 .

15. [OK( 확인 )] 를 클릭합니다 .

사용자가 지정한 포트 이름을 가진 프린터 드라이버가 작성됩니다 . 사용 가능한 포 트의 목록에 새로운 프린터 포트가 나타납니다 .

16. [Next( 다음 )] 를 클릭합니다 .

다른 설정 마법사를 시작할 것인지 묻는 메시지가 표시됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기 — 무선

17. 원하는 옵션을 확인한 다음 , [Finish( 마침 )] 를 클릭합니다 .

프린터 드라이버가 설치됩니다 . 다른 프로그램이 영향을 받을 수 있다는 메시지가 표시되면 , 해당 옵션을 클릭해서 계속 진행합니다 .

무선 통신 연결을 위한 설치가 완료됩니다 .

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

테스트 라벨 인쇄 및 조정하기

미디어를 장착하고 , 리본을 장착하고 ( 열전사 모드를 사용하는 경우 ), 프린터 드라이 버를 설치하고 , 프린터를 컴퓨터에 연결한 후 , 본 섹션의 지침을 사용해서 테스트 라벨 을 인쇄하십시오 . 이 라벨을 인쇄하면 제대로 연결되어 있는지 , 그리고 프린터 설정을 조정해야 하는지 여부를 알 수 있습니다 .

테스트 라벨을 인쇄하고 프린터를 조정하려면 ( 필요한 경우 ), 다음 단계를 따르십시 오 .

1. Zebra Setup Utilities 를 열어서 Zebra Setup Utilities 화면으로 돌아갑니다 .

2. 사용자의 프린터에 사용 가능한 인쇄 드라이브를 클릭합니다 .

3. ‘Open Printer Tools( 프린터 도구 열기 )’ 를 클릭합니다 .

사용 가능한 프린터 명령이 [Tools( 도구 )] 창에 표시됩니다 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 설정 및 작동

테스트 라벨 인쇄 및 조정하기

4. Send( 전송 ) 를 클릭해서 프린터 구성 라벨을 인쇄합니다 .

연결이 정상적으로 작동하고 프린터에 미디어 및 리본 ( 사용되는 경우 ) 이 올바로 장착된 경우 , 프린터 구성 라벨이 인쇄됩니다 .

그림 14 • 프린터 구성 라벨 샘플

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

프린터 설정 및 작동

테스트 라벨 인쇄 및 조정하기

5. 프린터 구성 라벨이 인쇄되었고 , 인쇄 품질이 적절합니까 ?

조건 실행 방법

라벨이 인쇄되었고 인쇄 품 질이 적절합니다 .

라벨이 인쇄되지 않았습니 다 .

라벨이 인쇄되지만, 품질이 낮거나 다른 문제점이 있습 니다 .

프린터가 인쇄 준비되었습니다 . 원하는 라벨 디자 인 프로그램을 계속 사용합니다 . ZebraDesigner ™ 를 사용할 수 있습니다 . 이것은

http://www.zebra.com 에서 다운로드 가능합니다 .

a. [Tools( 도구 )] 창을 닫고 Open Printer Tools( 프린

터 도구 열기 ) 를 클릭하기 전에 올바른 프린터 드라이버를 선택했는지 확인하십시오 . 라벨을 다시 인쇄해 보십시오 .

b. 라벨이 계속 인쇄되지 않는 경우, 프린터와 컴퓨

터 사이 또는 프린터와 네트워크 사이의 연결을 점검하십시오 .

c. 필요한 경우 , 프린터의 설정을 수정해서 컴퓨터

의 설정과 일치하도록 만드십시오 .

문제점 해결 지침은 172 페이지의

인쇄 문제점

을 참

조하십시오 .

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 구성 및 조정

본 섹션은 사용자가 프린터를 구성하고 조정하도록 돕습니다 .

프린터 설정 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

인쇄 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

네트워크 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

RFID 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

언어 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

센서 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

포트 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

블루투스 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

리본 및 미디어 센서 보정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

인쇄헤드 압력 조정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

사용한 리본 제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

2021-01-04 P1066582-06KO

프린터 구성 및 조정

프린터 설정 조정

이 섹션은 사용자가 변경할 수 있는 프린터 설정을 나타내고 이것을 변경하기 위한 도구 를 파악합니다 . 이 도구에는 다음이 포한됩니다 .

•ZPL 및 Set/Get/Do(SGD) 명령 ( 자세한 내용은 Zebra 십시오 .)

프로그래밍 가이드

를 참조하

• 프린터의 사용자 메뉴 ( 자세한 내용은 17 페이지의

메뉴

용자

• 프린터에 활성 유선 또는 무선 인쇄 서버 연결이 있는 경우에 프린터의 웹 페이지 ( 자세한 내용은 ZebraNet

참조 설명서의 사본은 http://www.zebra.com/manuals 에서 구할 수 있습니다 .

를 참조하십시오 .)

유선 및 무선 인쇄 서버 사용 설명서

유휴 디스플레이, 홈 메뉴 및 사

를 참조하십시오 .)

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

프린터 구성 및 조정

네트워크

— 활성 인쇄 서버

— 1차 네트워크

— 유선

IP 주소

— 유선 서브넷 마스크

— 유선 게이트웨이

— 유선

프로토콜

— 유선

MAC 주소

—

IP 포트

—

IP 대체 포트

—

WLAN IP 주소

—

WLAN

서브넷 마스크

—

WLAN

게이트웨이

—

WLAN IP

프로토콜

—

WLAN MAC 주소

—

ESSID

— 채널

— 신호

— 인쇄 정보

— 네트워크 재설정

— 기본값으로 설정

—

RFID 메뉴*

RFID

—

RFID 국가 코드

—

RFID 상태

—

RFID 보정

—

RFID

데이터 읽기

—

RFID

테스트

—

RFID

프로그램

—

RFID

안테나

—

RFID 읽기 전원

—

RFID 쓰기 전원

—

RFID 유효

카운트

—

RFID 무효

카운트

— 언어 메뉴

도구

— 인쇄 정보

—

LCD 대비

— 유휴 디스플레이

— 전원 켜기 작동

— 헤드 닫기 실행

— 헤드 열림 표시등

— 커버 열림 표시등

— 기본값으로 설정

— 미디어/리본 보정

— 진단 모드

—

ZBI 사용?

—

ZBI

프로그램 실행

—

ZBI

프로그램 중지

—

USB 파일 인쇄

—

USB 파일 E: 복사

—

STORE E: USB 저장

— 인쇄 스테이션

— 네트워크 메뉴

설정

— 어둡기

— 인쇄 속도

— 용지 유형

— 인쇄 방법

— 티어오프

— 인쇄폭

— 인쇄 모드

— 왼쪽 위치

— 재인쇄 모드

— 최대 라벨 길이

— 언어

— 도구 메뉴

포트

— 보드 속도

— 데이터 비트

— 패리티

— 호스트 핸드쉐이크

—

WML

— 블루투스 메뉴

블루투스

— 블루투스 주소

— 모드

— 검색

— 연결됨

—

BT 사양 버전

— 최소 보안 모드

— 설정 메뉴

센서

— 센서 유형

— 미디어/리본 보정

— 인쇄 정보

— 라벨 센서

— 라벨 가져오기

— 포트 메뉴

언어

— 언어

— 명령 문자

— 제어 문자

— 구분 문자

—

ZPL 모드

— 센서 메뉴

* 다음 사용자 메뉴에 대한 바로가기를 나타냅니다 .

프린터 설정 조정

사용자 메뉴 다음은 사용자 메뉴와 각 메뉴에 나타나는 항목입니다 . 메뉴 항목을 클릭 하면 해당 설명으로 이동합니다 .

그림 15 • 사용자 메뉴

2021-01-04 ZT400 Series 사용자 안내서 P1066582-06KO

100

프린터 구성 및 조정

프린터 설정 조정

인쇄 설정

어둡기

인쇄 어둡기

표 5 • 인쇄 설정

우수한 인쇄 품질을 유지할 수 있도록 어둡기를 최대한 낮게 설정하십시오 . 어둡 기를 너무 높게 설정한 경우 , 라벨 이미지가 명확하지 않게 인쇄되거나 , 바코드 가 올바로 스캔되지 않거나 , 리본이 완전히 타거나 , 인쇄헤드가 영구적으로 마모 될 수 있습니다 .

필요한 경우에는 190 페이지의

급지 자가 테스트

를 통해 최적의 어둡기 설정을 결

정하십시오 .

사용자 메뉴 항목

주 메뉴 >

설정

인쇄 속도

수용값 관련 사용된

ZPL

SGD

명령

프린터 웹 페이지

0.0 ~ 30.0

^MD, ~SD

print.tone

프린터 설정 보기 및 수정 > 일반 설정 > 어둡기

라벨 인쇄 속도를 조정합니다 ( 초당 인치로 제공됨 ). 일반적으로 인쇄 속도가 느 리면 인쇄 품질이 떨어집니다 .

사용자 메뉴 항목

수용값 관련 사용된

ZPL

SGD

명령

주 메뉴 >

설정

2, 3, 4, 5, 6

^PR

media.speed

P1066582-06KO ZT400 Series 사용자 안내서 2021-01-04

Zebra ZT410, ZT420 User Guide [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual

준거 발표

규정 준수 정보

프린터 옵션

통신 인터페이스

데이터 케이블

프린터 부품

디스플레이의 화면을 통해 탐색하기

유휴 디스플레이 , 홈 메뉴 및 사용자 메뉴

미디어 유형

리본 개요

리본 사용 시기

리본의 코팅면

프린터 설정 및 작동

프린터 취급 방법

포장 풀기 및 프린터 점검

프린터 보관

배송 프린터

프린터의 언어 선택

인쇄 모드 선택

미디어 장착

티어오프 모드용 최종 단계

필오프 모드용 최종 단계 ( 라이너 테이크업 유무 상관 없음 )

되감기 모드용 최종 단계

커터 모드용 최종 단계

리본 장착

프린터 드라이버 설치 및 컴퓨터에 프린터 연결하기

Zebra Setup Utilities 설치

프린터의 USB 포트에 컴퓨터 연결

프린터의 직렬 또는 병렬 포트에 컴퓨터 연결

프린터의 이더넷 포트를 통해 네트워크에 연결하기

프린터를 무선 네트워크에 연결하기

테스트 라벨 인쇄 및 조정하기

프린터 구성 및 조정

프린터 설정 조정

인쇄 설정
